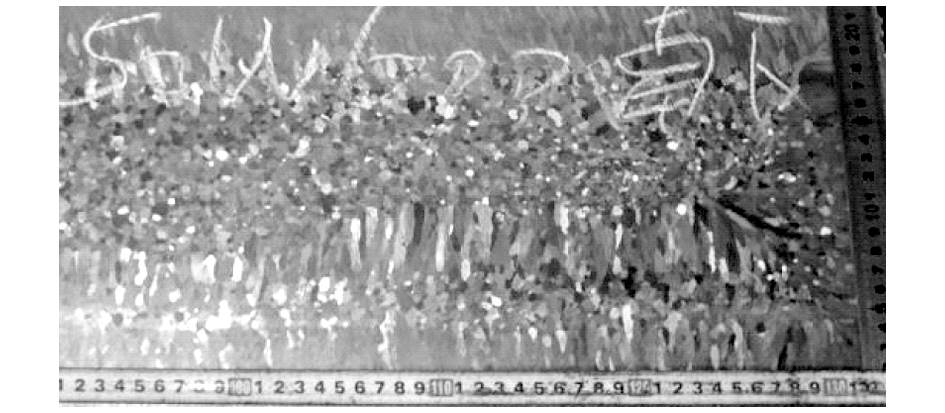

利用光学显微镜(OM)和X射线衍射仪(XRD)研究了铸坯、热轧板、冷轧板和退火板的组织和织构,采用磁性能测试仪测试磁性能。结果表明,通过使用电磁搅拌可使连铸坯中心等轴晶率达到44.5%,采用高温卷取工艺使热轧钢板表面组织发生完全再结晶,平均晶粒尺寸为28.5 μm,热轧板中心位置组织由再结晶晶粒和长条带状组织交错组成,退火板平均晶粒尺寸为74.2 μm。热轧板厚度方向织构分布不均匀,表层织构主要为黄铜织构和高斯织构,1/4层织构主要为{100}和{112}组分,中心织构主要为{100}和{110}组分,退火板织构主要由{111}面织构和较弱的{100}面织构组成。随机抽取成品样板采用爱泼斯坦方圈法测量磁性能,结果满足用户要求。

白云鄂博铁矿主采场D区4^#滑体处于采场主干线1 458 m至1 430 m固定运输通道上方,且滑体以堆积松散碎石、块石为主,形成了较大规模极不稳定的边坡结构,直接威胁下部安全生产,如不及时处理,必将导致全采场停产。通过对4^#滑体现状实际调查分析,制定了以1 542 m平台为分步治理划分线,上部采用削坡减载,下部采用边坡清理加固的治理方案。实施后完全达到了预期目标和效果,有效地改善了下部安全生产条件,在以后的边坡治理中具有借鉴和参考价值。

燃料比是高炉炼铁生产的主要经济技术指标,降低高炉燃料比对企业节能减排意义重大。文章分析了包钢6号高炉燃料比高的原因,在6号高炉大修开炉后,通过原燃料提产攻关稳定高炉供料、改善原燃料质量、高炉操作严格控制压差、调整装料制度、稳定高风温、合理使用富氧和喷煤、加强基础管理等措施的实施,高炉燃料比降低,2021年累计燃料比为545.84 kg/t,较2020年降低10.58 kg/t。

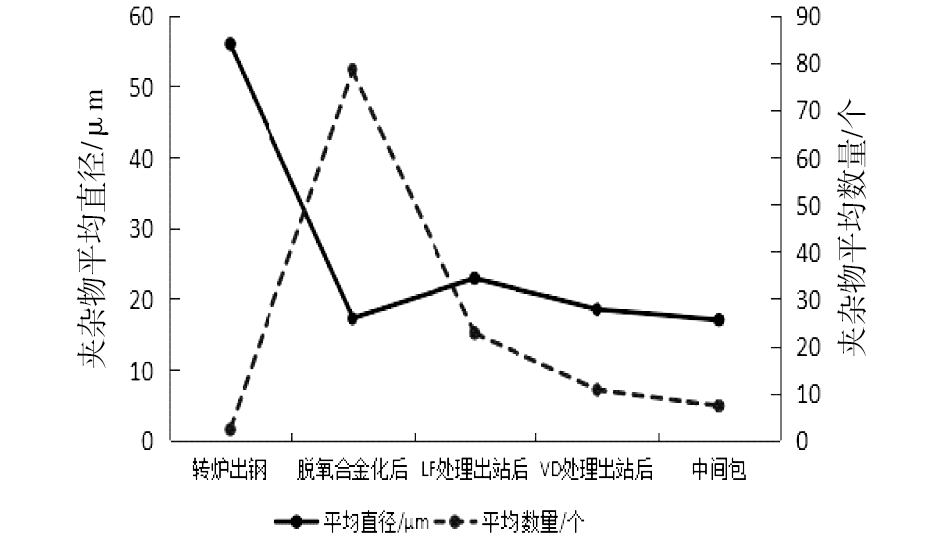

通过对重轨工艺流程各环节取样,采用金相显微镜、扫描电镜—能谱分析方法,研究了冶炼流程中非金属夹杂物的形貌、组分和尺寸的变化。结果表明,冶炼过程中非金属夹杂物均为球状,其主要组分为CaO-SiO₂-MgO-Al₂O₃,各组分含量比例随工艺环节有规律变化,尺寸随工艺环节推进逐渐减小,数量随工艺流程推进逐步减少。根据重轨冶炼过程中各工序夹杂物组分的变化规律,可以判断成品钢轨中夹杂物的主要来源。通过分析重轨中大尺寸夹杂物扫描电镜—能谱检测结果,可以推断重轨钢中大尺寸夹杂物是在连铸过程中由未上浮的脱氧产物和外来的夹杂物相结合组成的复合夹杂物。

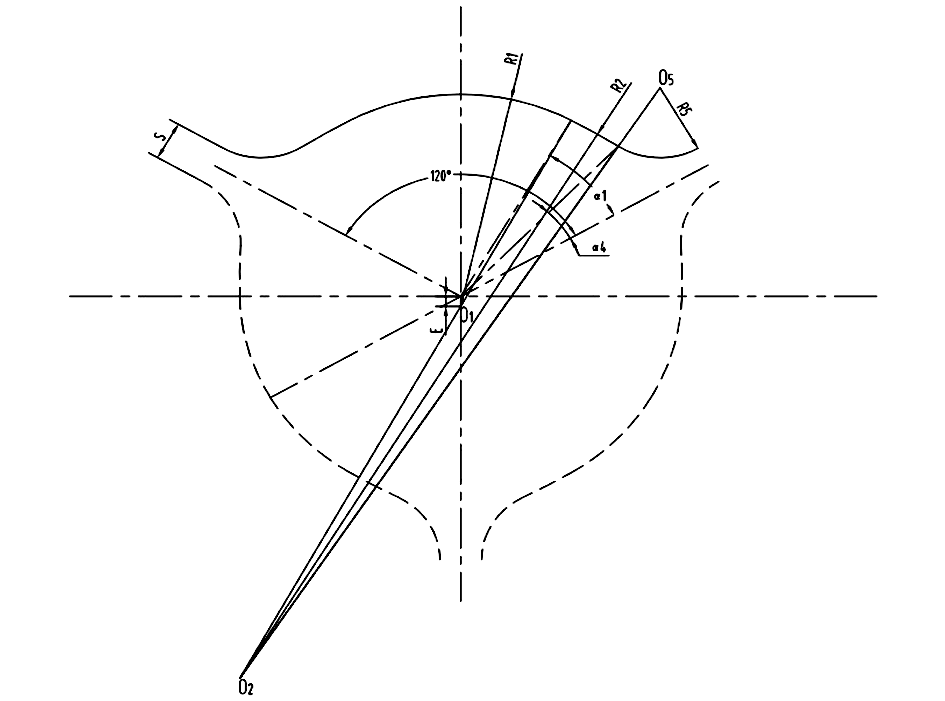

文章主要介绍六机架FQM(Fine Quality Mill)-Φ100 mm连轧管机组关于Φ73 mm孔型系列的设计思路与开发情况。在设计该系列的连轧机组孔型时采用“孔型顶部延伸系数分配方法”,采用该方法设计的Φ73 mm连轧管机组孔型系列,实现了限动芯棒连轧管机组最小孔型系列开发技术的落地应用。工业化结果表明,采用该技术设计的连轧机孔型生产的无缝钢管壁厚精度达到±8%范围以内,钢管内外表面质量良好。

根据标准采用碳锰钢加入微量细化晶粒元素,用淬火加回火热处理方式进行生产。批量化生产结果表明,力学性能可以满足要求,并且有很好的韧性表现。在淬火加回火热处理后钢管的屈服强度不小于500 MPa,抗拉强度不小于620 MPa,纵向伸长率不小于20%,-20 ℃下的平均纵向冲击值不小于180 J,性能满足客户要求;控制碳当量小于0.44,保证后续焊接性能。

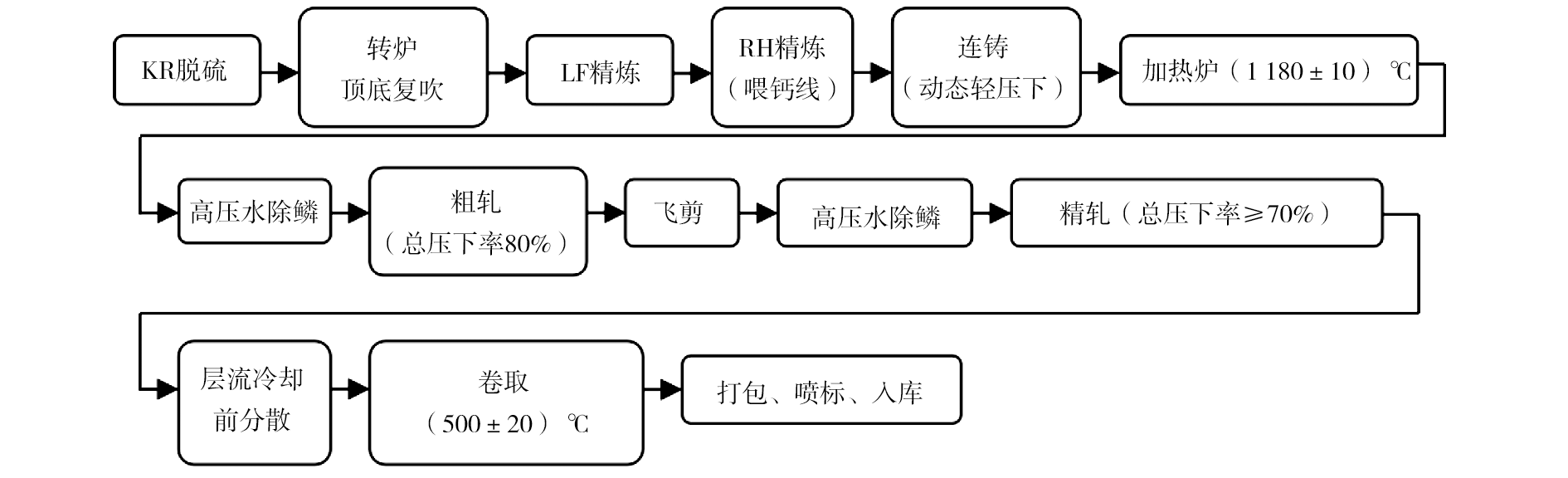

管线钢主要用于石油和天然气的输送,酸性服役条件是指应用环境中含有H₂S、CO₂、H⁺酸性介质,酸性服役管线钢就是具有抗氢致腐蚀开裂特性的管线用钢。文章主要介绍了X46MS热轧卷板开发和工业生产,开发内容包括化学成分、热轧工艺、生产工艺流程,性能检测项目包括拉伸、弯曲、冲击、硬度、金相、非金属夹杂物、抗氢致开裂(HIC)。试验结果表明酸性服役X46MS热轧卷板的化学成分和工艺设计合理,钢质纯净、组织均匀,具有优良的机械性能,特别是具有抗氢致开裂能力。

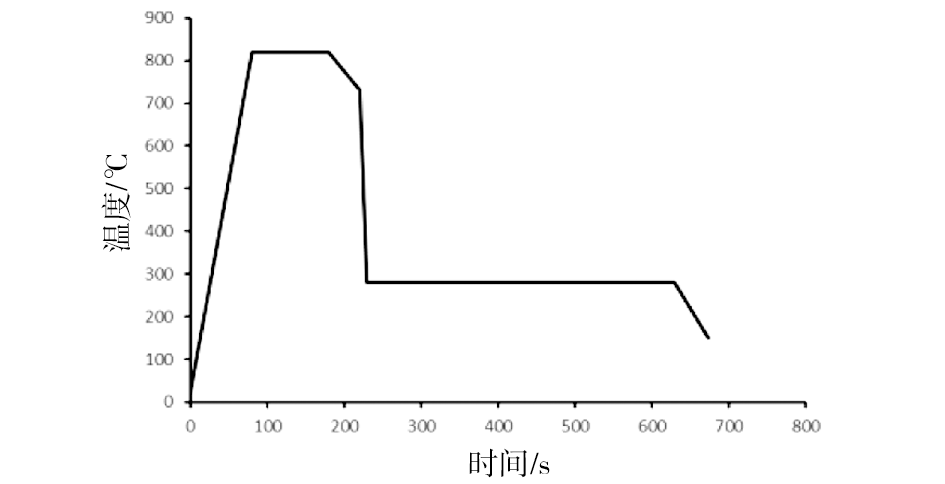

文章根据冷轧980 MPa级马氏体钢技术要求进行了化学成分和生产工艺设计,并采用中试平台开展了冷轧980 MPa级马氏体钢实验室退火工艺研究。研究结果表明,采用相同化学成分及轧制工艺生产的冷轧980 MPa级马氏体钢通过调整退火缓冷温度得到的产品屈服强度为750~940 MPa,抗拉强度达到1 020 MPa以上,延伸率在10%以上,满足技术要求。明确了缓冷温度对冷轧980 MPa级马氏体钢组织性能的影响规律,结合显微组织及成品机械性能确定该成分体系下均热温度为800 ℃、缓冷冷速为3 ℃/s、快冷冷速为45 ℃/s、快冷温度为280 ℃时,最佳缓冷温度为680 ℃。

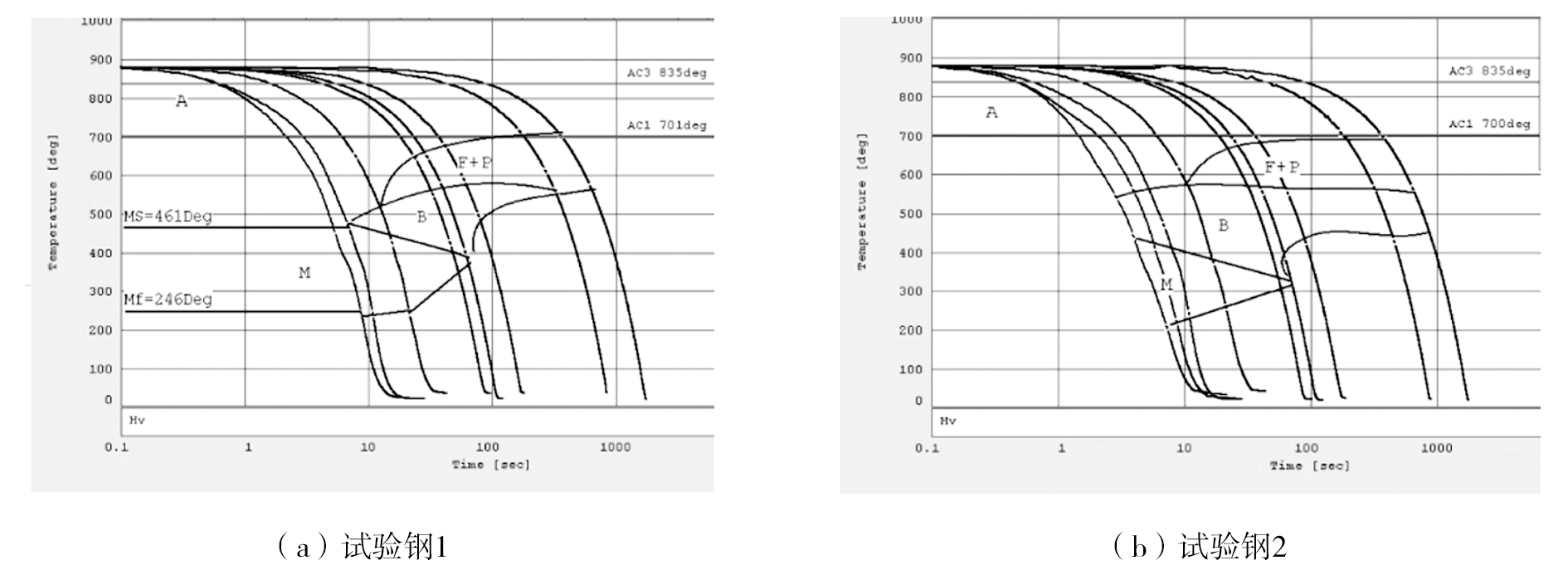

采用Formaster-F型全自动相变仪测定了含Mo和不含Mo的N80级ERW石油套管用钢的静态CCT曲线,通过光学显微镜观察两种钢不同冷却速度下的显微组织,结果表明,N80级ERW石油套管试验钢的临界点Ac₁、Ac₃基本不受Mo元素的影响,试验钢1和试验钢2开始生成马氏体组织的临界冷速均为8 ℃/s。由于Mo元素的加入,扩大了N80级ERW石油套管试验钢贝氏体相变的冷速区间范围,并且使该试验钢的组织得到了细化。

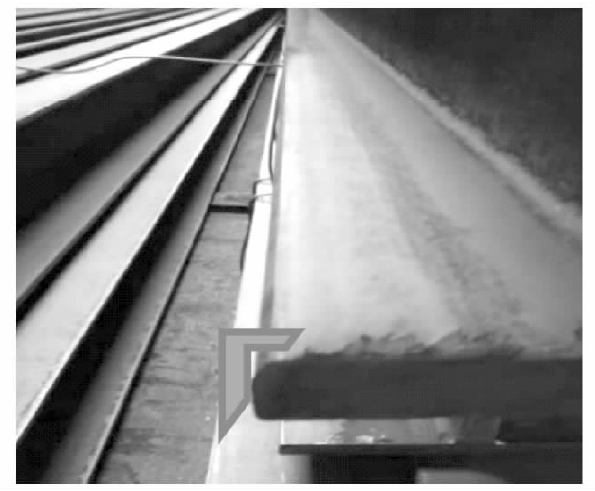

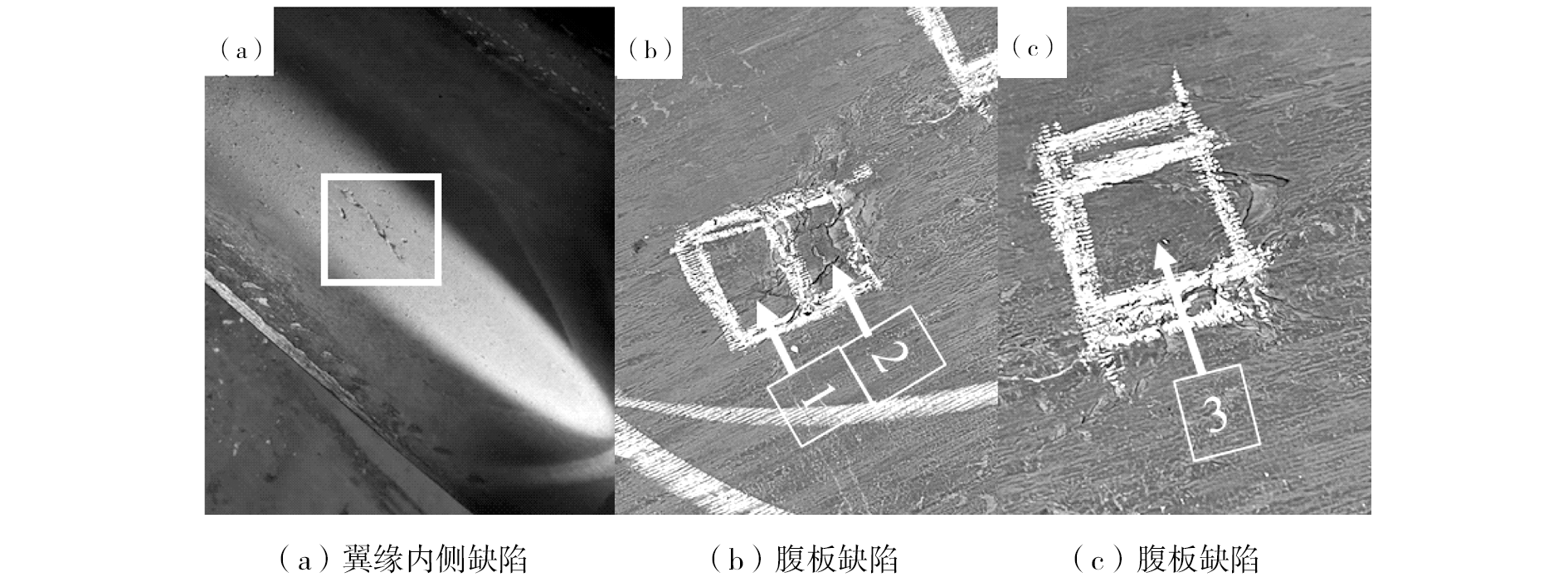

针对Q420NHB耐候H型钢在腹板和翼缘表面产生微裂纹,影响产品质量。通过金相显微镜和扫描电镜观察,分析了裂纹产生的原因。结果表明,翼缘表面缺陷是由于铸坯内弧皮下裂纹及间裂造成的,而腹板表面缺陷是由于在轧制过程中铸坯表面的氧化铁皮压入导致。通过对连铸过程中结晶器冷却工艺以及轧制工艺的优化,有效改善了耐候H型钢表面质量。

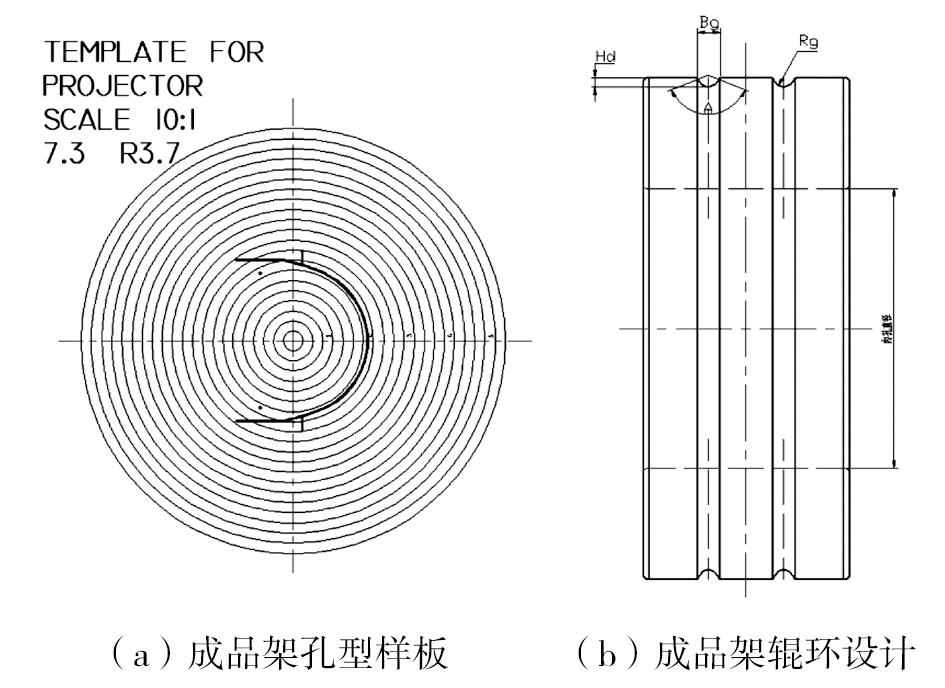

针对市场对Φ7.3 mm规格免拉拔线材盘条的个性化需求,结合摩根五代高速线材轧机的特点,通过合理的孔型设计、导卫设计以及控制工艺的优化,实现了Φ7.3 mm规格高速线材免拉拔盘条的成功轧制,能够很好地满足用户使用需求,拓宽了摩根五代高速线材轧机产品大纲,为后续类似产品开发提供了参考。开拓了全新的市场,实现产业全流程的绿色生产。

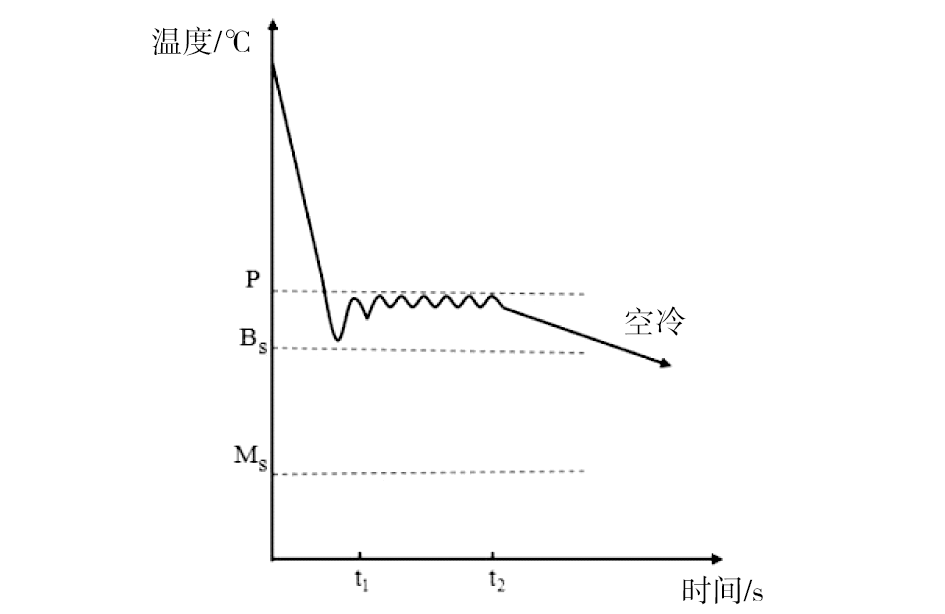

通过测定U71Mn钢的过冷奥氏体转变动力学曲线,分析其相变规律。基于现场钢轨热处理工艺进行分段式冷却强化热模拟试验,研究冷速和终冷温度对组织及硬度的影响。结果表明,U71Mn钢的珠光体转变临界冷速为7 ℃/s,允许珠光体转变的温度范围为500~600 ℃。其分段式冷却合理工艺参数为开始冷却温度为850 ℃,冷速为6~12 ℃/s,终冷温度为570 ℃,此工艺参数下可获得珠光体组织,同时满足钢轨硬度要求。

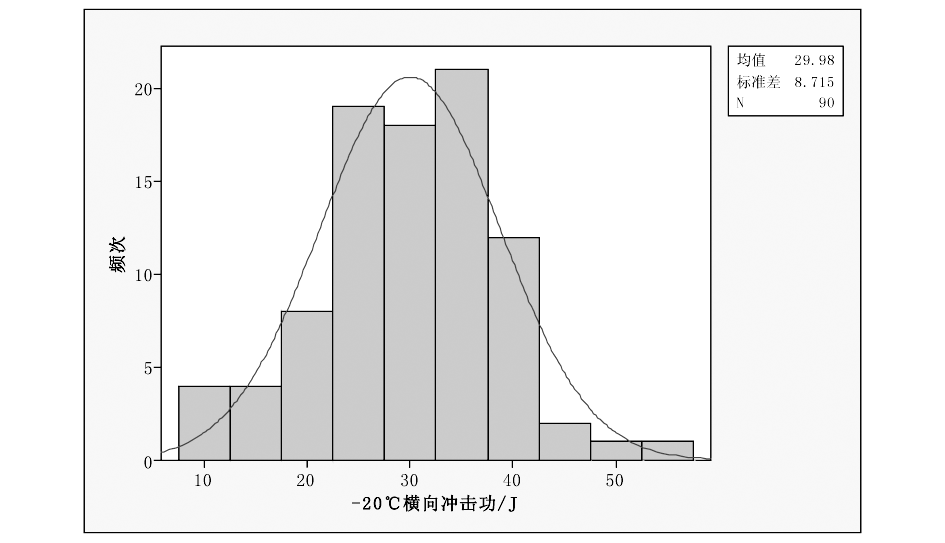

采用光学显微镜、扫描电子显微镜、能谱仪等仪器设备,对海洋石油平台用SM490YB热轧H型钢-20 ℃横向低温冲击韧性合格率偏低的原因进行分析。结果表明,钢中存在Al₂O₃大颗粒夹杂物、较硬的贝氏体组织、晶粒粗大及带状组织是造成试验钢低温冲击韧性差的主要原因。通过降低试验钢的碳含量,优化冶炼及轧制工艺,试验钢的晶粒尺寸、夹杂物得到细化,组织类型得到优化,试验钢-20 ℃横向低温冲击韧性得到明显改善,-20 ℃冲击合格率由80%提高到100%。

S450J0钢桩是H型钢家族中的钒氮合金化钢,其特点为高强度厚规格并具有良好的冲击韧性及焊接性。文章主要介绍其关键技术和工艺,根据产品的性能要求,设计了钢种成分,制定了相关冶炼、连铸及轧制工艺。生产实践表明,S450J0成分设计合理,产品满足技术协议要求,技术难点在于工业生产时高氮含量的稳定控制和小压缩比的厚规格轧制。

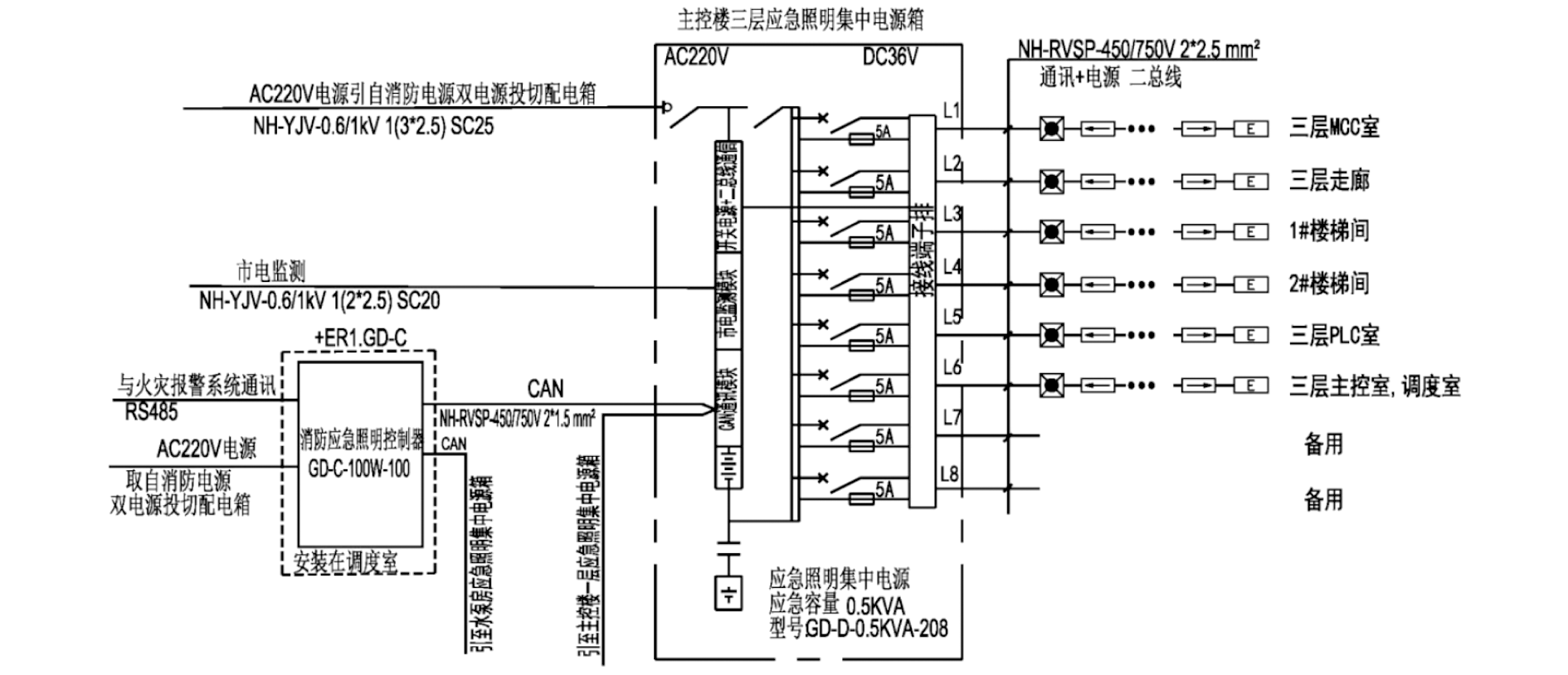

文章以GB 51309—2018《消防应急照明和疏散指示系统技术标准》为设计依据,结合某炼钢车间转炉项目的设计过程,在炼钢车间电气室的疏散照明和备用照明的设计思路、原则和方法等方面进行阐述。通过选择合理的消防应急疏散照明控制系统及灯具供配电方案,为人员安全疏散提供必要的照度和准确的疏散信息,从而保障人员的安全疏散。

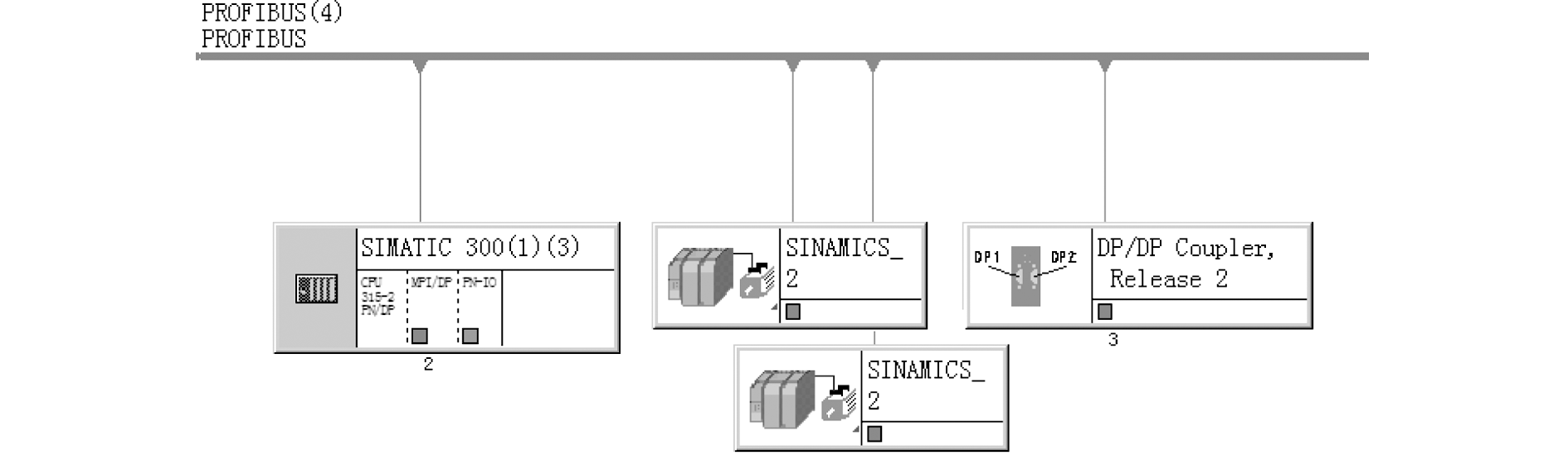

管排锯主轴和挡板小车运行和定位由4台西门子伺服电机驱动,控制系统为611U变频器。西门子611U变频器已停产,备件采购困难且造价高昂。现场广泛使用的S120变频器,备件通用,维护方便。用S120系统作为611U系统备用系统,进行数据同步,灵活切换,可以避免因为主传动系统故障导致大量的停机时间影响产线生产。采用新的S120系统做备用系统后,保证了生产线的安全运行,提高了产能和设备保养维护效率,同时对设备进行了升级改造,延长了使用寿命和周期。

针对包钢股份财务域存在的数据共享不及时、风险预警不及时等问题,结合包钢股份财务部门的业务情况与未来规划,以数据的“采、存、管、用”为主线,规划设计包钢数据治理体系建设、数据平台搭建、数据应用设计等内容,通过数据仓库设计和数据平台应用设计满足复杂多变的数据应用场景。在内部有效利用数据支撑业务决策,改善经营指标;对外部构建客户画像、剖析客户交易,从而辅助营销,提升企业经营管理效率。

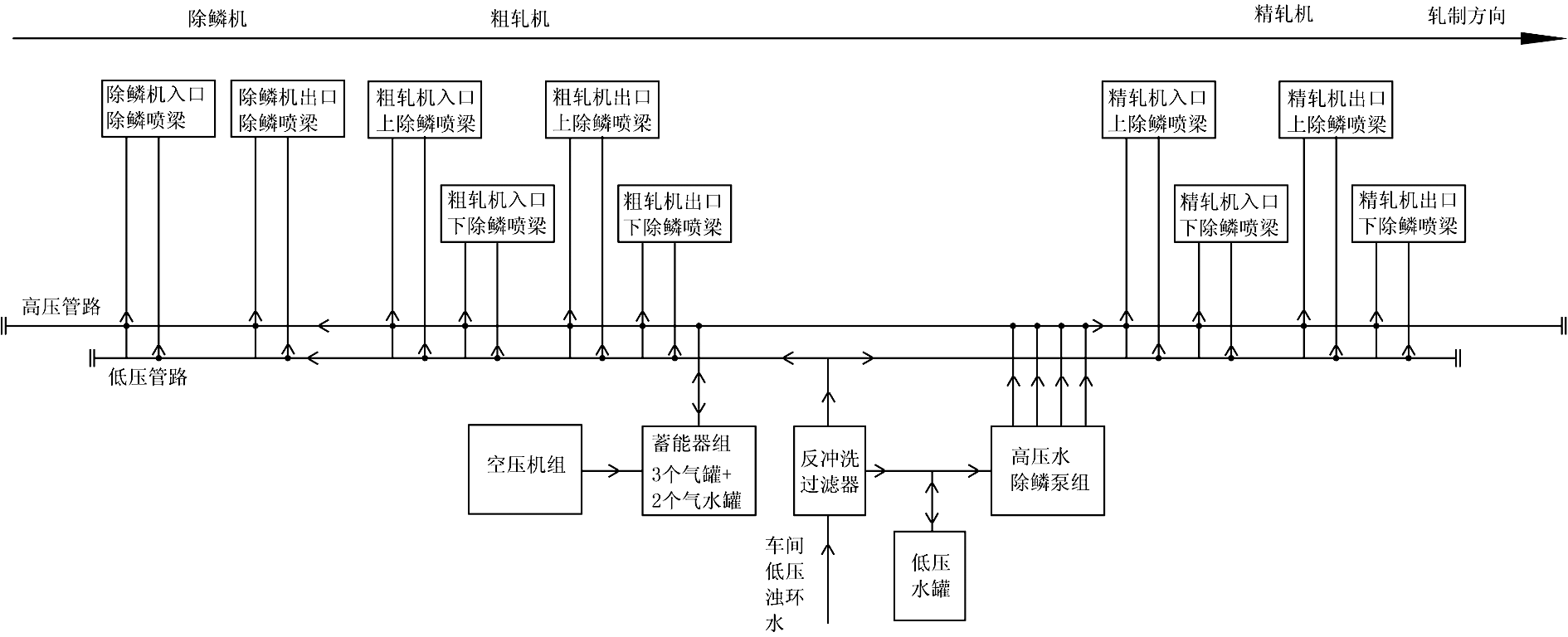

文章对包钢宽厚板生产线高压水除鳞系统的系统设计、系统主要组成、系统特点等进行了介绍和分析,同时根据生产线高压水系统现场维护和故障处理经验,对系统设备进行改进,对宽厚板生产线高压水除鳞系统的设计、维护、故障诊断、系统优化等有较大的参考意义。

为提高公司安全管理水平,宝山矿业建立并实施了“构建安全生产责任体系和履职监管体系两个体系为核心,强化安全生产标准化、双重预防工作机制、班组安全建设三个基础系统工程的建设,总结推广行为观察、负面清单制度、违章违制过五关、隐患事故溯源分析、相关方综合评价五项安全管理先进经验”的“235”安全管理体系。通过新管理体系的实施,宝山矿业公司2021年实现了轻伤及以上责任事故为零的目标。

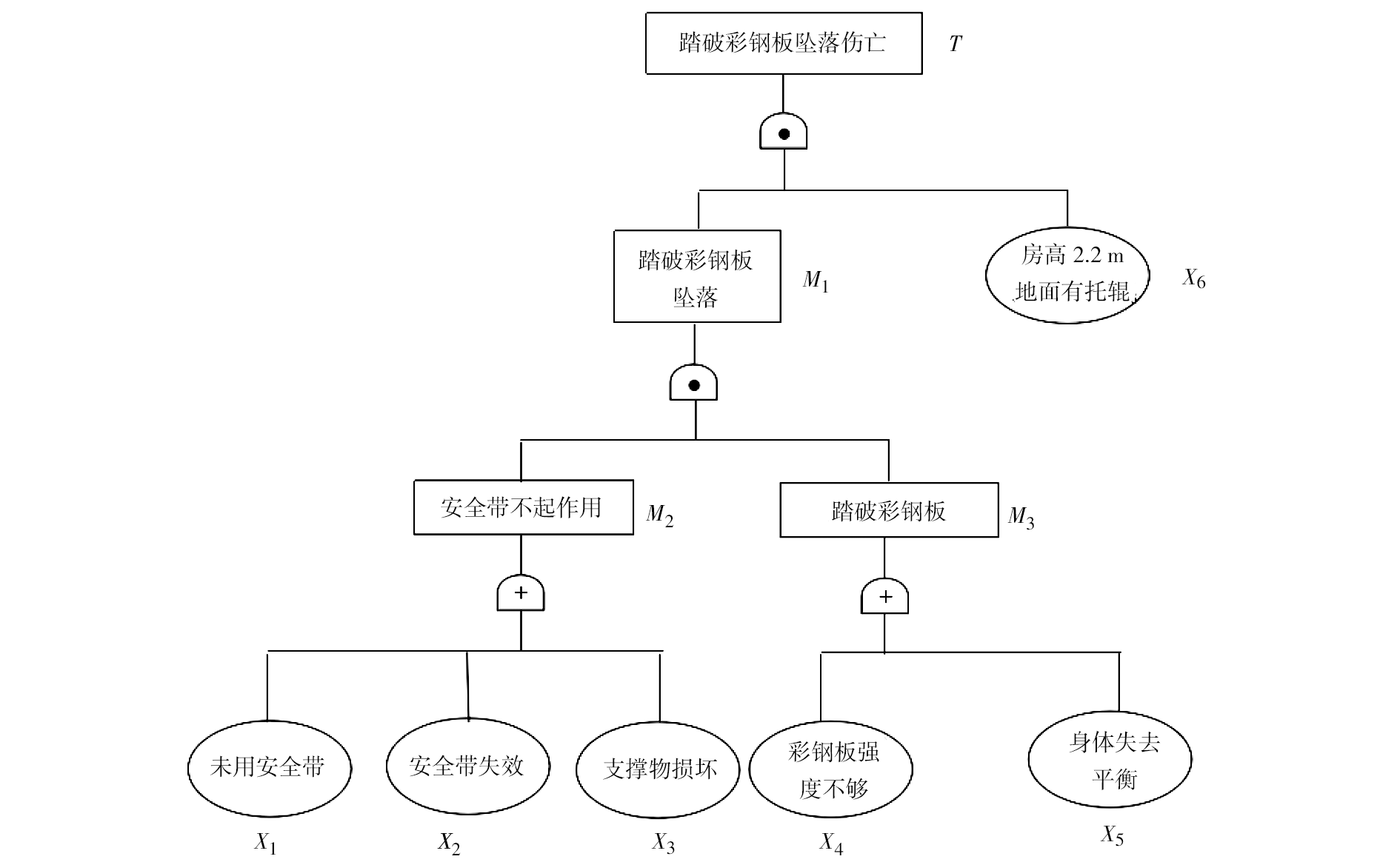

文章利用事故树对踏破彩钢板坠落事故进行分析,通过绘制事故树、成功树,利用布尔代数原则对事故树化简,对事故进行定性和定量分析,从而得到该事故树的最小割集、最小径集、顶上事件的发生概率以及基本事件结构重要度,得出发生事故的重要环节,为预防事故的发生提供依据。结果表明,引起踏破彩钢板坠落伤亡事故主要是由安全带不起作用、支撑物破损、踏破彩钢板和身体失去平衡因素造成的,应从这几方面采取措施加以控制。

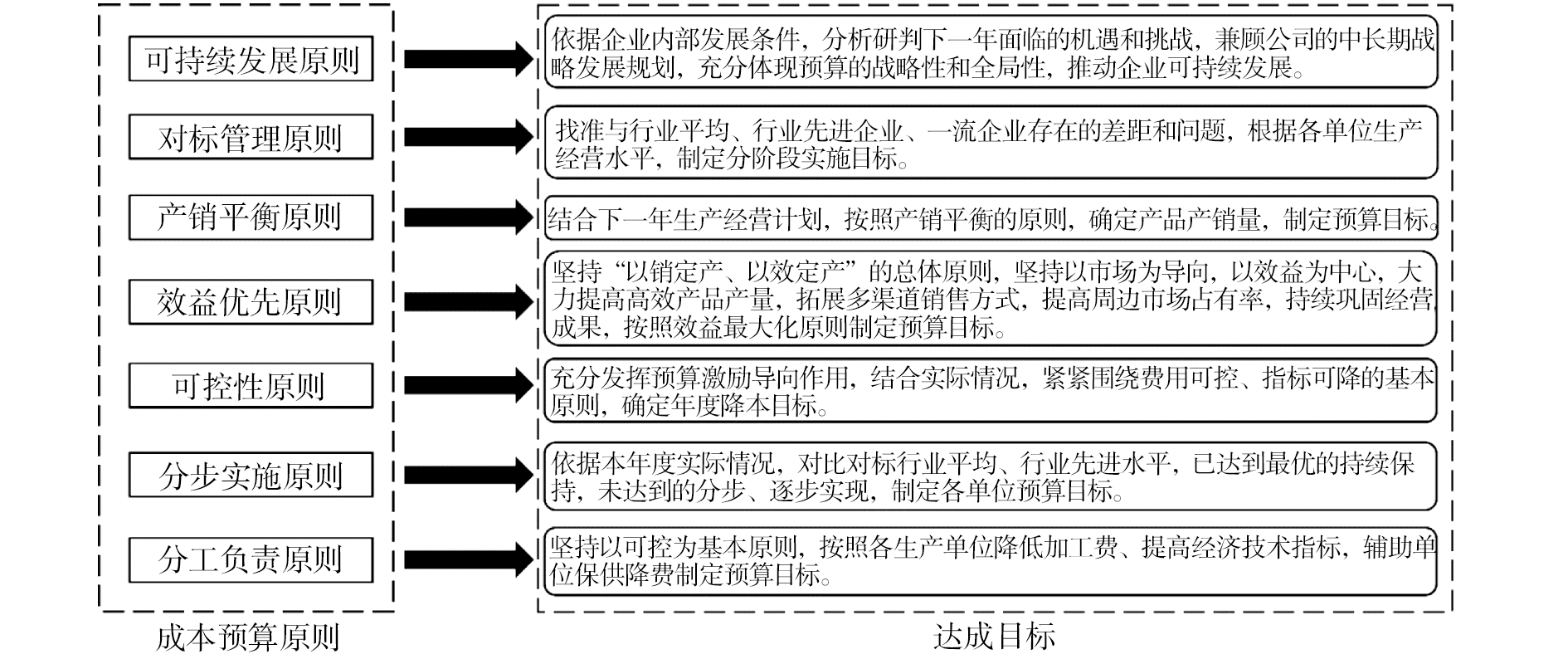

文章根据ERP系统在钢铁企业成本预算过程中的特点,结合某钢铁企业的生产实际,分析了采用ERP系统进行成本预算工作与传统成本预算工作的本质差异,探讨了ERP系统在成本预算工作中的优势。在生产实践中,ERP系统的高度协同性和高效性显著地提高了成本预算的全员参与程度与工作效率,为公司生产决策的部署提供更加及时可靠的数据。

文章介绍了白云鄂博矿床中以地名和人名命名的矿物的矿物学特征,其中以地名命名的矿物曾经有7种,但最终确认为3种;以人名命名的矿物有5种。这些以地名和人名命名的矿物全都是新矿物,其中白鸽矿是最近批准的新矿物。以地名命名的矿物名,除了具有自己狭义的矿物学含义外,往往容易产生另外的广义含义。以地名命名的矿物的狭义含义指的仅是一种具体的矿物,而其广义含义通常可以是该地出产的各种矿石。
