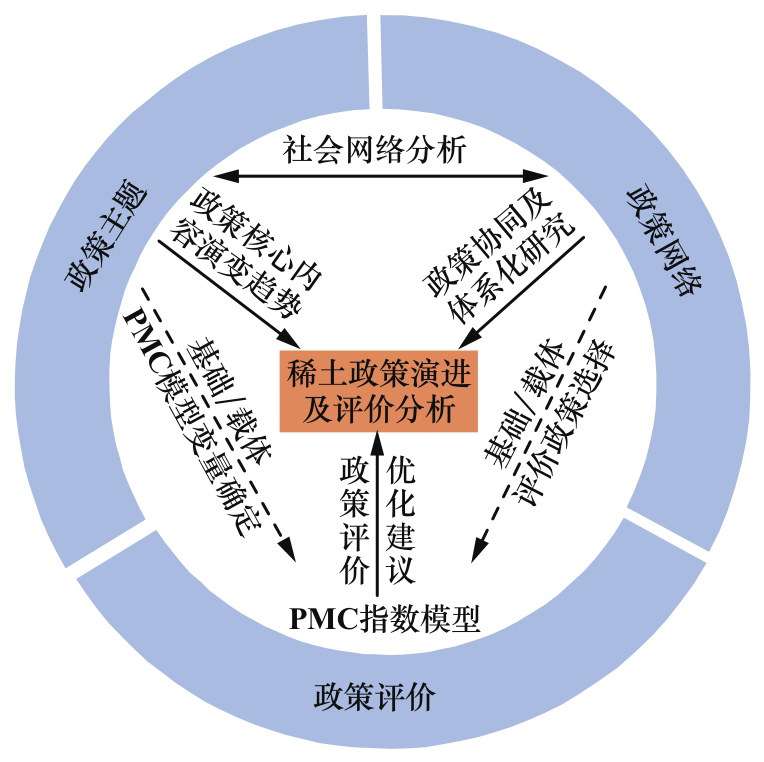

稀土是国家发展与产业升级的重要资源，建立完善的稀土政策体系至关重要。通过构建稀土政策分析框架，利用文本挖掘、社会网络、PMC指数模型方法，从稀土政策演进历程、政策关系网络和政策量化评价三个方面，对我国1985年至今发布的48项稀土政策进行分析。结果表明，我国稀土政策演进分为4个阶段，其中规范稀土资源开采程序、整顿稀土市场秩序一直是我国稀土政策的核心；政策网络体系已初步构建，但政策间关联性较差，存在较多孤立政策，政策协同关系需要加强；政策总体设计较为合理，但在激励措施以及效力级别等方面略有不足。最后，针对我国稀土政策的特点及存在的不足提出了优化与完善建议。

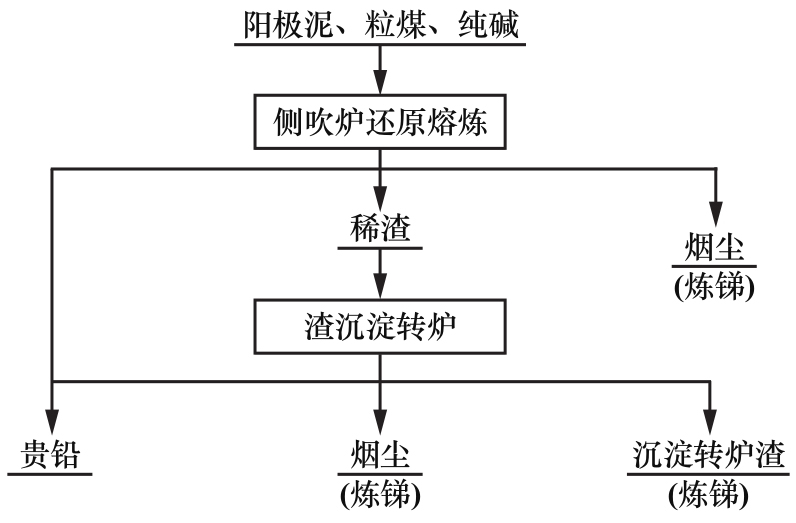

采用侧吹炉协同处理铜阳极泥浸出渣，综合回收有价金属，考察了纯碱用量、粒煤用量、沉淀时间、炉顶烟气温度对主金属Pb、Sb、Bi、Au、Ag回收率的影响。结果表明，适宜的处理工艺参数为：纯碱用量2.5%、粒煤用量3%、沉淀时间1.5 h、炉顶烟气温度750 ℃，此时贵铅中Au品位达到1 544 g/t（富集了1.84倍）、Ag品位达到10.37%（富集了1.4倍）、Pb品位达到22.89%（富集了2.1倍）、Bi品位达到27.45%（富集了2.2倍）。

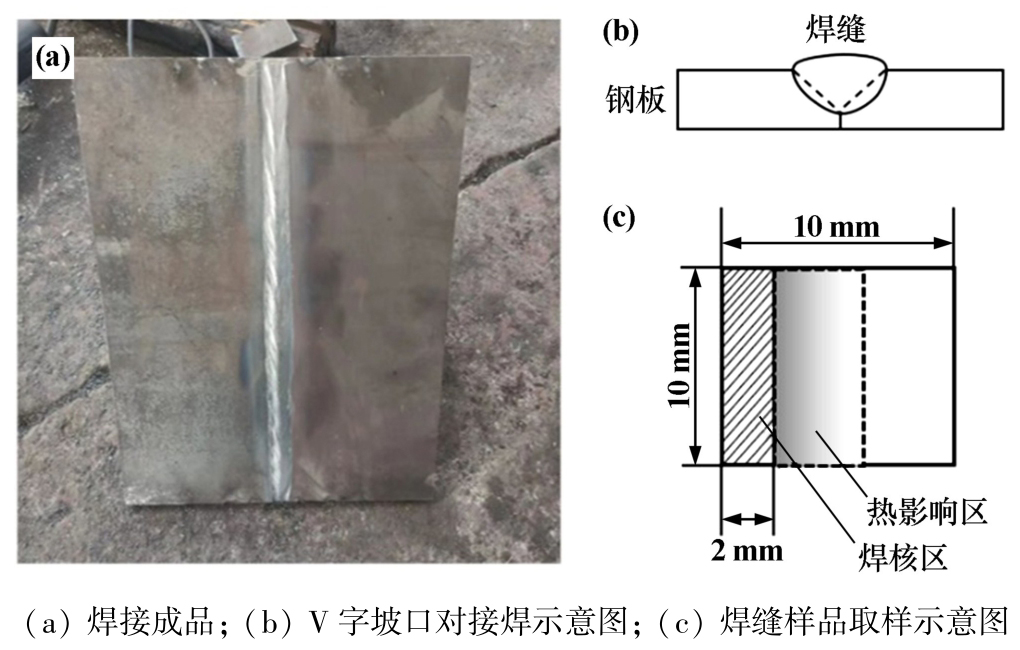

为了研究耐候钢Q370qENH埋弧焊材的锈蚀机理，对Q370qENH埋弧焊焊缝试样和基材试样进行浸泡腐蚀实验和电化学腐蚀实验，并对Q370qENH浸泡腐蚀后形成的锈层形貌和成分进行表征。结果表明，Q370qENH埋弧焊焊材焊缝处的耐蚀能力低于基材，其电化学阻抗为基材的38%。分析了Q370qENH埋弧焊材焊缝耐蚀能力低于基材的原因和表面锈层的形成机理，研究结果可为耐候钢在高速铁路钢桥等工程项目中的服役安全评估和维修养护提供科学依据和理论基础。

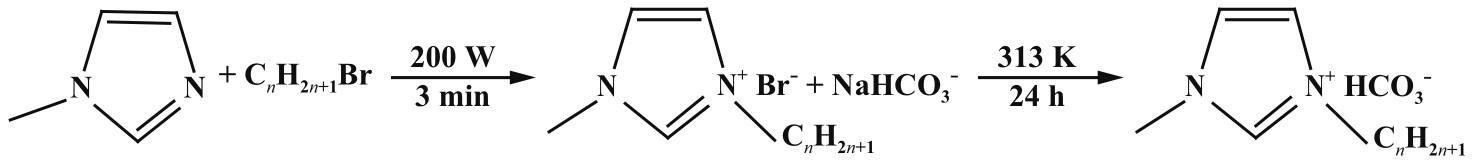

采用浸渍法将咪唑基离子液体固载于磁性纳米颗粒表面，制备得到固载离子液体复合材料Fe₃O₄@SiO₂@IL。采用Fe₃O₄@SiO₂@IL去除水环境中的Hg²⁺，研究了pH值、吸附时间、吸附剂用量及Hg²⁺初始浓度对Hg²⁺去除率的影响。结果表明，Fe₃O₄@SiO₂@IL适用pH值范围宽，pH=7.2～9.5时，Hg²⁺去除率达99.1%以上。Fe₃O₄@SiO₂@IL对Hg²⁺的吸附速度快，只需90 min即可达到吸附平衡。对于25 mL浓度2 μg/mL的Hg²⁺溶液，加入20 mg吸附剂即可基本去除其中Hg²⁺，Fe₃O₄@SiO₂@IL的吸附等温线研究结果表明，吸附剂对Hg²⁺的饱和吸附量为548.37 mg/g。

以废旧磷酸铁锂电池正极材料酸浸液为原料，采用氧化-沉淀法回收铁、磷、锂元素。考察了沉淀过程中反应体系终点pH值、温度、氢氧化钠浓度、氢氧化钠滴加速度和过氧化氢与酸浸液的体积比对铁、磷沉淀率和锂损失率的影响。结果表明：反应体系终点pH值2.5、温度75 ℃、氢氧化钠浓度1.5 mol/L、氢氧化钠滴加速度7.7 mL/min、过氧化氢与酸浸液的体积比为1∶60条件下，铁平均沉淀率99.86%，磷平均沉淀率98.23%，锂平均损失率仅1.23%；在该条件下，铁和磷可以有效地从溶液中被去除，锂损失率较低；同时，铁、磷以磷酸铁形式回收利用，经700 ℃热处理5 h，所得磷酸铁元素组成符合行业标准。

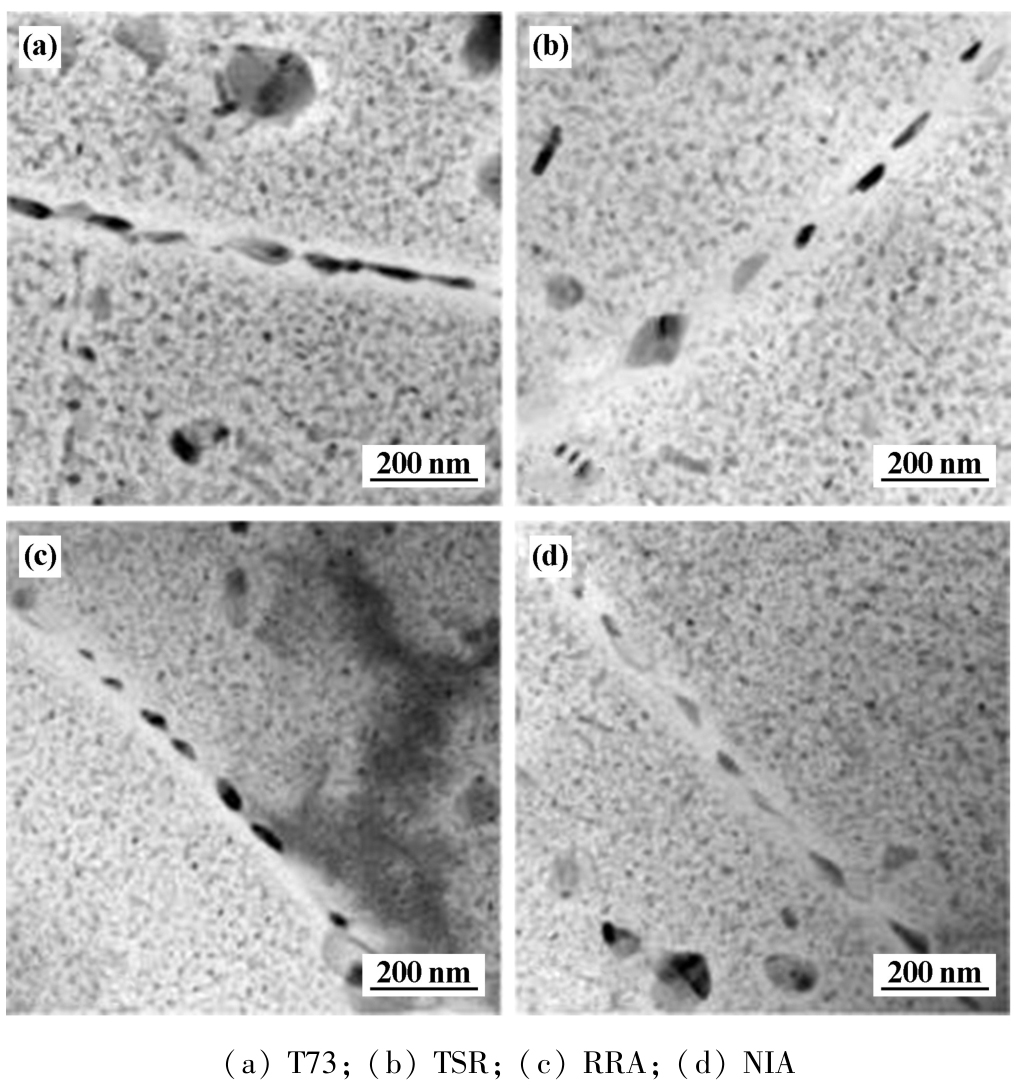

研究了时效工艺对Al-Zn-Mg-Cu挤压棒材组织和性能的影响。结果表明，合金经双级+再时效、回归再时效和非等温时效处理后，均获得了优于T73时效处理的抗晶间腐蚀性能，最大腐蚀深度由70 μm分别降至19、48和30 μm。合金经过双级+再时效处理后，获得了与回归再时效和非等温时效处理样品相近的抗拉强度和屈服强度，而抗晶间腐蚀性能明显优于回归再时效和非等温时效。合金经T73、双级+再时效、回归再时效和非等温时效处理后，晶界析出相平均尺寸分别为27.7、39.2、31.6和25.5 nm，基体沉淀相平均尺寸分别为8.1、10.2、10.9和11.0 nm。

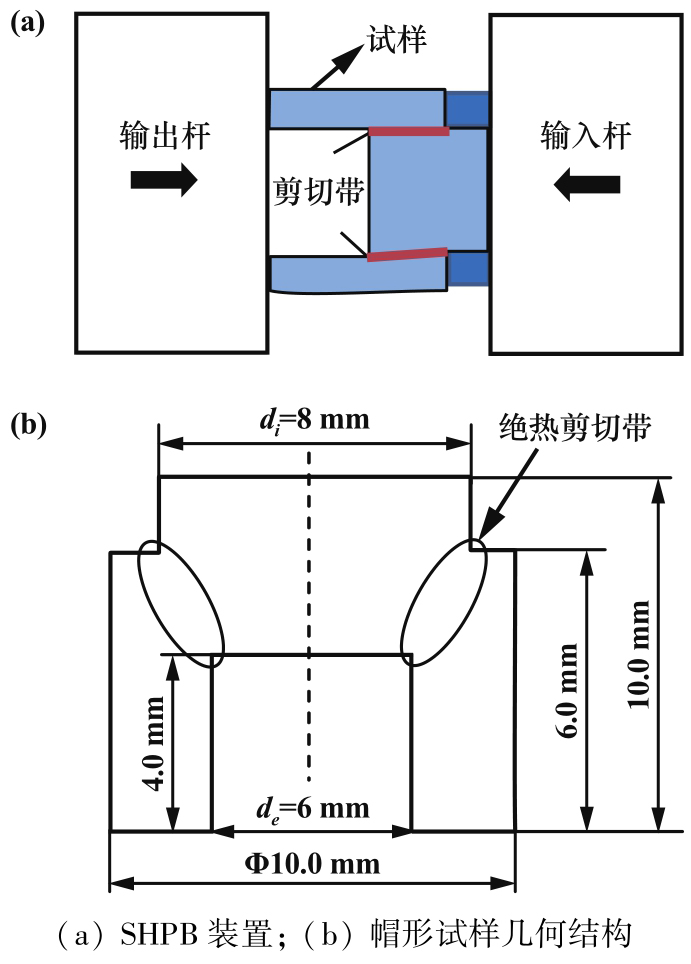

在室温下采用分离式霍普金森压杆对TB6钛合金帽型试样进行动态加载，研究了应变速率对TB6钛合金绝热剪切敏感性的影响。结果表明，应变速率1 950～2 510 s^-1时，4组试样均表现出明显的应变硬化效应；在绝热温升作用下，4组试样均发生热塑失稳形成绝热剪切带；受冲击载荷和材料晶粒尺寸影响，基体和绝热剪切带之间的过渡区域变形梯度不明显；热剪切带内100 nm等轴晶的形成是旋转动态再结晶机制作用的结果。通过观察金相、表征绝热剪切敏感性及计算扩展能发现，TB6钛合金绝热剪切敏感性随应变速率增加而增加。

以铁粉和磷酸为主要原料，探索电池级磷酸铁短流程制备新工艺。考察了铁粉溶解机制、磷酸铁反应条件以及母液循环等对产品指标的影响。结果表明，溶解温度70 ℃、磷酸浓度20%、铁磷比1/3、铁粉粒度150 μm条件下，铁粉溶解率达到97.92%；沉淀温度100 ℃、沉淀时间1 h、过氧化氢添加量为理论量110%条件下，磷酸铁D₅₀为2 μm，沉淀率为98.86%。磷酸铁样品晶型稳定、晶粒规整且杂质元素含量显著优于HG/T 4701—2021标准规定。该工艺过程中沉淀母液可循环利用，能有效实现低碳绿色生产。

通过高能球磨结合热处理的方法固相合成了硫银锗矿型硫化物固态电解质Li₆PS₅Cl（LPSC）。研究发现，延长球磨时间有利于原料粉末颗粒的破碎、混合、晶粒细化以及非晶化反应的进行；升高烧结温度有利于生成单一纯相，但烧结温度过高会使电解质熔化分解，破坏晶体结构。球磨时间10 h、550 ℃下烧结8 h所制备的硫化物固态电解质材料具有较高的离子电导率，可达3.57×10^-3S/cm。

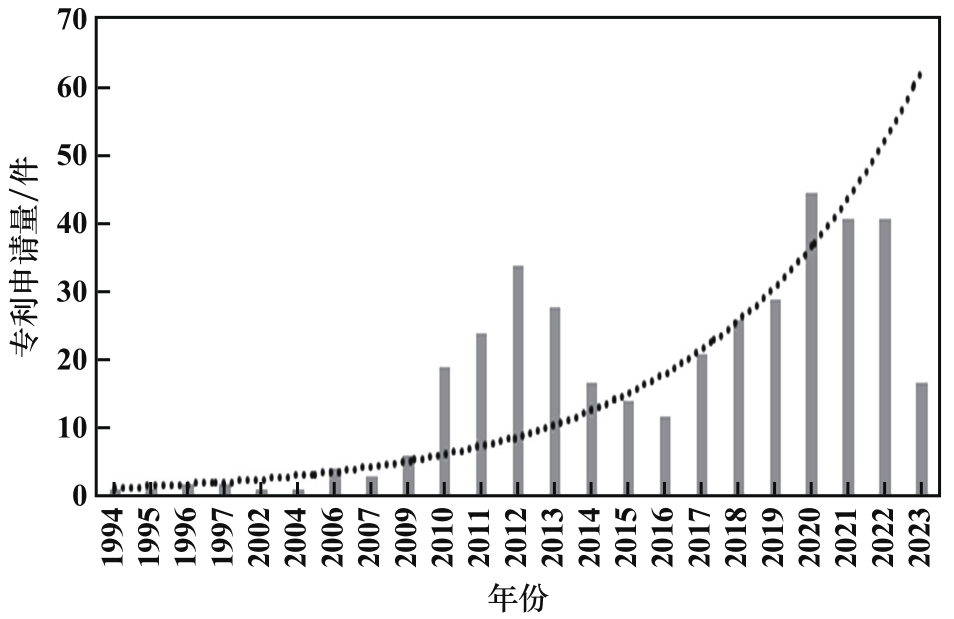

从专利角度出发，对带钢无酸除鳞专利申请趋势、主要申请人进行统计分析，对典型的带钢无酸除鳞专利技术进行了探讨，并对带钢无酸除鳞技术未来的发展方向进行了展望，可为无酸除鳞研发和技术应用提供参考。
