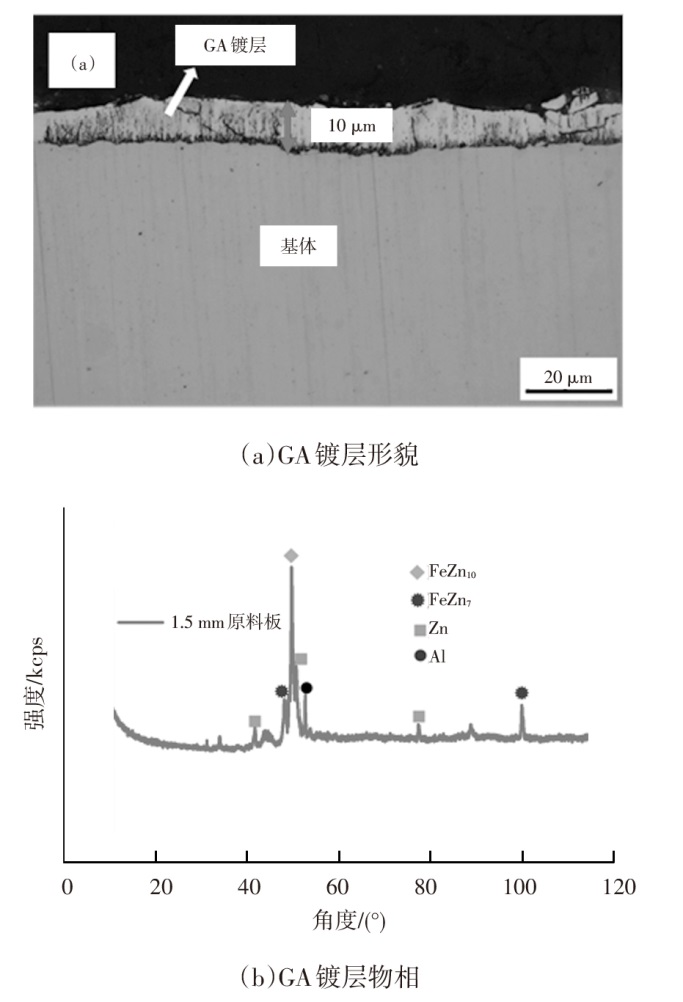

对铁锌合金化(Galvannealed, GA)镀层板进行冷轧变形，探究不同压下率下GA镀层的形貌、元素分布以及耐腐蚀性能的变化规律。结果表明，轧制前原始镀层主要由δ(FeZn7)和Γ(FeZn10)相组成，镀层表面存在自由Zn层，且有疏松孔洞，孔洞沿轧向变形为针状，密度逐渐减少，压下率>40%时，针状微孔洞消失。随冷轧压下率增大镀层厚度不断减薄，镀层和基体的硬度增大，较大压下率时，界面处呈现锯齿形。压下率的变化对Zn、Fe元素分布影响不大，镀层与基体界面处存在富铁扩散层；压下率>20%时，镀层发生一定破碎，界面处开始存在少量O元素；GA镀层板腐蚀失质量随着时间的增加趋于平缓，不同压下率下的GA镀层板失质量相差不大，镀层经过轧制之后仍对基体起到良好保护。

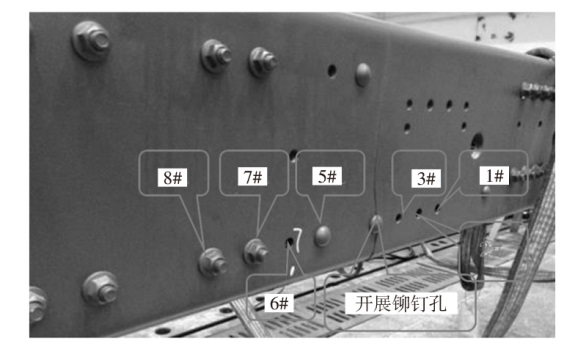

描述了热轧大梁板700L冲孔分层现象及其危害，通过宏观和微观观察、结合冲裁工艺原理，分析了冲孔分层的材料、工艺因素和机制，认为冲孔过程中剧烈的塑性变形导致组织的严重纤维化，纤维组织在剪切应力、正应力作用下的分层或断裂，与撕裂带主裂纹的产生和扩展形成了竞争机制，如果纤维分层和断裂晚于撕裂带裂纹产生，则可以防止冲裁孔表面分层或锯齿状断口的产生。采用发明问题解决（TRIZ）理论，设计开发了预应力冲孔工艺，既保证冲裁孔表面完整性，又保证冲头寿命。

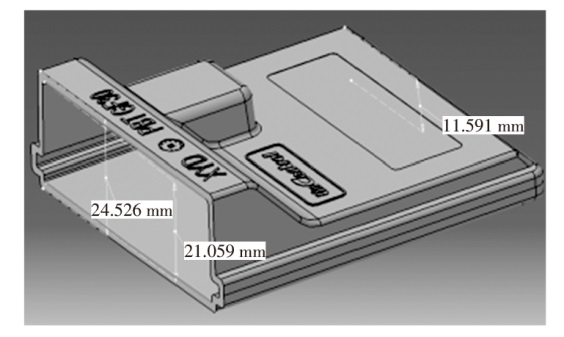

结合东风车型项目，以电路板外壳为研究对象，建立了与产品外形相吻合的随形冷却水道，利用MoldFlow和ANSYS对随形冷却方案效果进行分析，并与传统冷却方案进行对比。最后采用金属3D打印工艺制作模仁及冷却水道，在注塑模具上进行验证，结果显示，随性冷却方案大大提高了注塑效率，减少了产品变形。

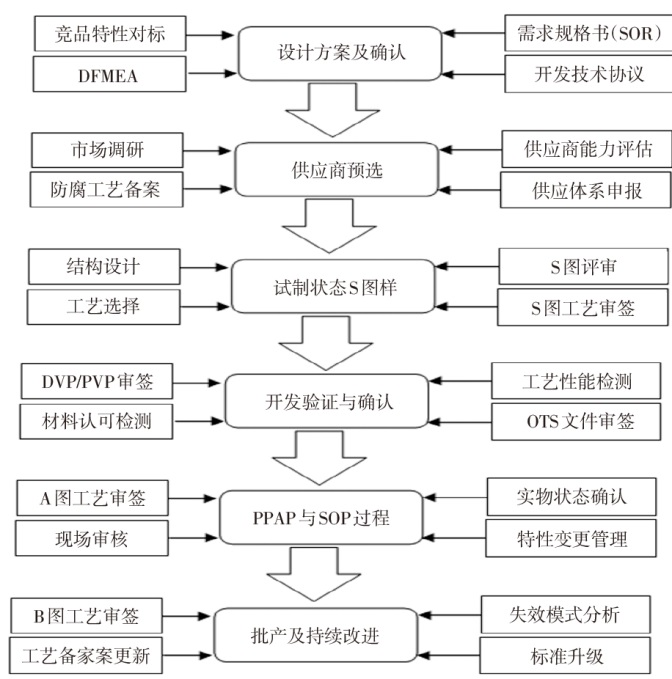

为有效解决整车开发过程中防腐设计及其管控难题，运用“材料-结构-工艺-性能”一体化设计的同步工程理念，通过将整车防腐特性分解为子系统防腐特性、零部件性能指标并开展指标达成度评估和开发方案制定，采用多元化的技术方法和跨部门的联动协同机制对整个防腐设计过程进行全面管控，助推油漆涂层零部件的腐蚀特性及老化等关联特性的联动开发和防腐技术标准体系的完善，促进整车系统防腐设计能力的增强，最终实现整车耐久性能的稳步提升。

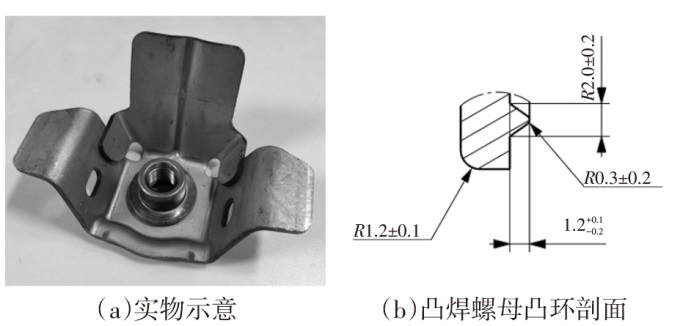

M12环凸焊螺母与2.5 mm厚板凸焊存在虚焊缺陷，用储能焊机替代工频凸焊机能解决螺母虚焊缺陷。储能焊机焊接参数中的焊接电压、回火电压、焊接压力存在最优组合，正交试验适合优选最优焊接参数，用优选出最优参数（焊接电压650 V、回火电压650 V、焊接压力16 kN）进行试焊获得顶出力为33.55 kN的凸焊接头，大于目标值16 kN，实现了环凸焊螺母与厚板的高强度连接，证明电容储能焊机具有节能、高效、焊接质量稳定的优点，适合M10以上大螺母与厚板的焊接。

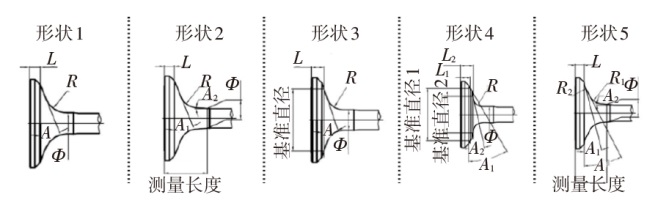

针对现存的气门零件CAPP系统存在难以对企业经常生产的气门零件直接分组建立数据库的问题，基于成组技术开发了气门零件分组程序。针对进行气门零件CAPP系统特征匹配后不能明确指出现存工艺文件所需修改位置的问题，基于数控技术拟出了气门零件特征与机加工的关系并做出新的气门零件特征匹配程序。

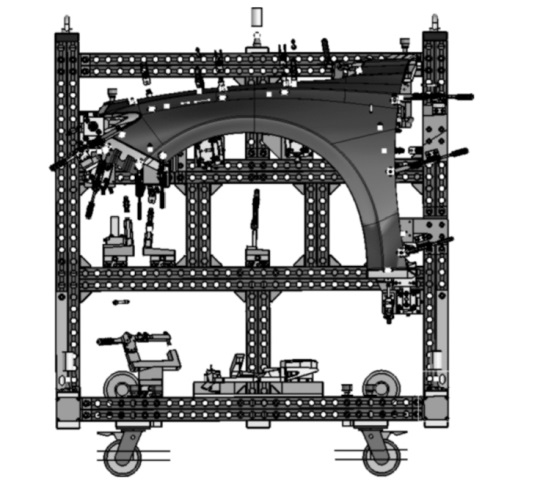

冷冲压成型翼子板由于内部应力的作用，存在回弹变形现象，导致尺寸偏离。为优化制件尺寸，在前期冲压工艺设计过程中，利用CAE模拟工具，对制件进行回弹补偿。以钢质翼子板为例，介绍了一种基于CAE模拟软件分析结果，对翼子板进行模拟文件完善、设定缩比、工艺方法优化、制件定位等操作的基础上，对尺寸不达标位置进行纠正的回弹补偿方法。经实际生产检测验证，有效提高制件尺寸精度。

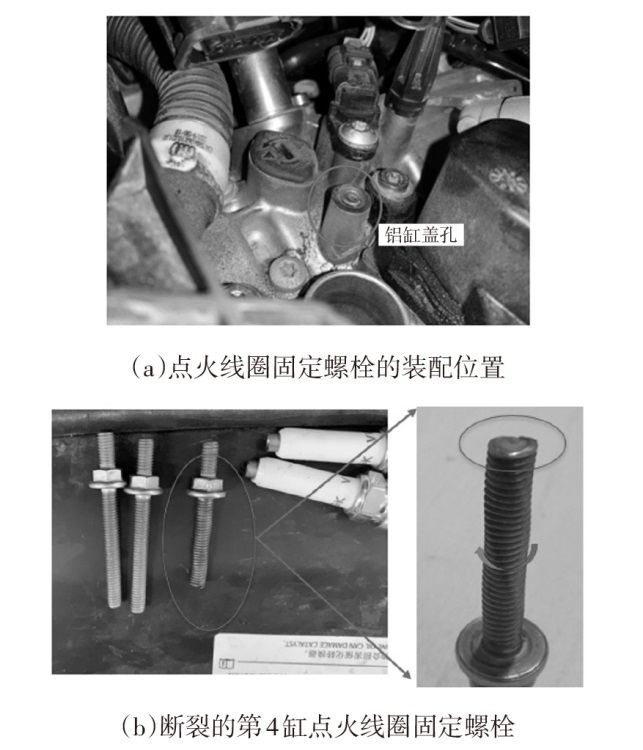

通过宏观和微观断口分析，点火线圈固定螺栓主要受扭转载荷而断裂，微观断口呈顺时针方向剪切韧窝。通过模拟装配测试对比分析，失效件断口和受纯扭转载荷断裂的断口一致，因此螺栓的断裂模式为扭转（剪切应力）断裂失效。而导致扭转断裂的原因可能发生在第二次更换火花塞时，螺栓没有正常拧入（内螺纹已损伤或螺栓倾斜拧入），且拧紧扭矩高于螺栓扭转断裂扭矩14 N·m，最终导致螺栓扭转断裂。

试制车间无线暗灯（Andon）系统数据可以间接反应车间实际运行状态。利用Qlik Sense对暗灯系统当前运行状态和历史运行状态的数据建立分析模型，其中当前运行状态分析主要是方便用户能直接按照楼层/项目/车间等维度快速获取项目的运行状态；历史运行状态分析侧重于对车间的瓶颈工位/单车制造周期/车辆交付情况等维度进行分析。最终实现了对数据标准化和可视化的分析，帮助工程师和管理层快速掌握车间运行信息，成为辅助业务改进的有效工具。

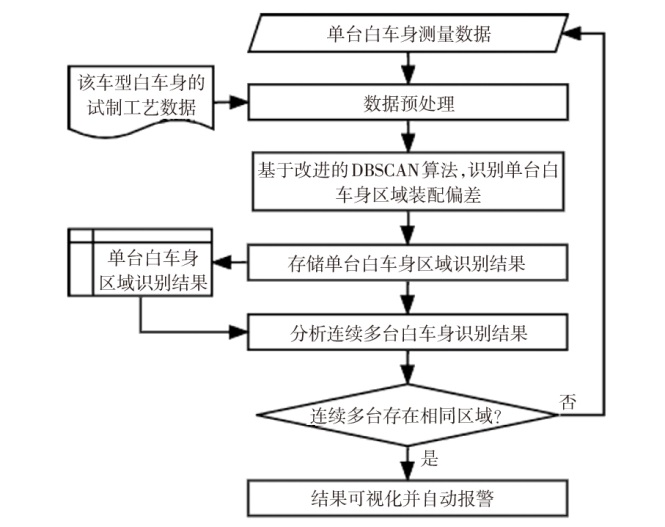

为了提高白车身装配质量，结合白车身特征点分布不均匀的特性、特征点的非空间属性，以及基于构建的有权无向网络图，提出了一种参数自适应的DBSCAN算法，对连续离线白车身进行区域装配偏差识别，实现偏差区域诊断和自动报警。试验表明，本研究方法能有效监控误差源，及时解决各种问题引起的偏差，提高整车制造质量。

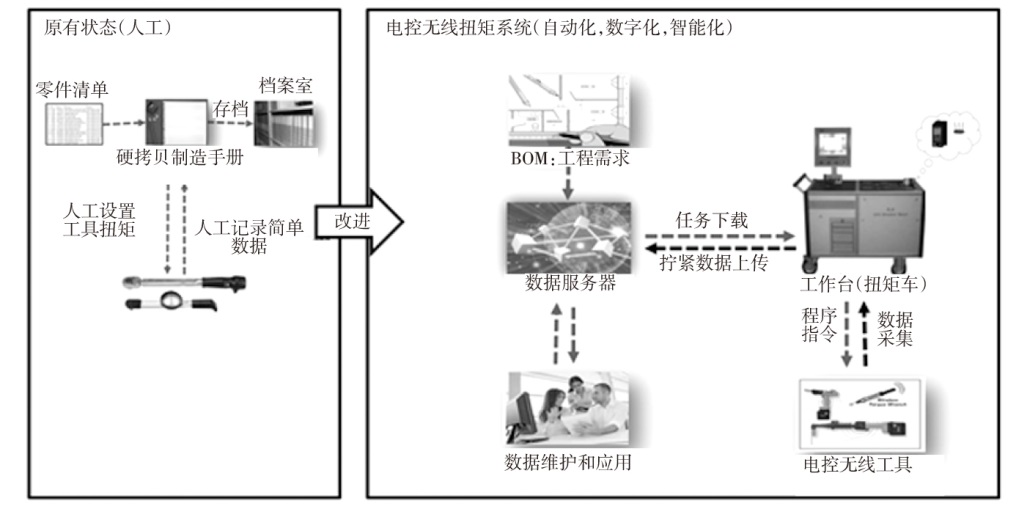

面对车间投入的无线扭矩系统存在项目工程师前期数据准备时间长等问题，先通过对数据准备工作的拆解，明确需要解决问题是从“项目标准物料清单”到“工具正确调用拧紧程序”中的3个工时投入长的点并进行流程和数据标准化梳理，同时结合Python、VBA等编程工具和方法将这部分工作自动化。经过多个项目的实际运行，结果表明数据前处理的效率上提升了76%，利用数字化的方法对试制拧紧系统向智能化起到了进一步的推动作用。

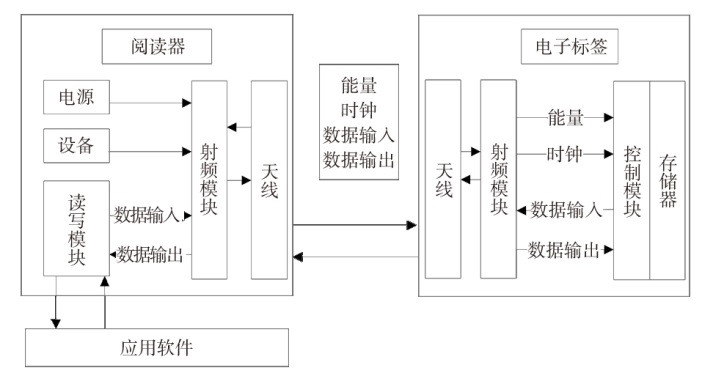

以无线射频识别技术（Radio Frequency Identification，RFID）为研究对象，概述该技术的基本定义、组成部件、基本工作原理，并详细阐述SICK品牌RFID在自动焊装生产线中的安装形式、参数设置方法、硬件网络组成原理、软件控制方法和信息解析方式。利用标签中刻制的车型信息实现了生产线上高低配车型的自动识别和混流生产工艺方案，具有安装形式简单、识别速度快、信息准确的特点。车型生产任务由上位机自动下发至线体，能够远程控制车型配比，具备了很高程度的数字化生产能力，极大提高了生产效率和自动化水平。
