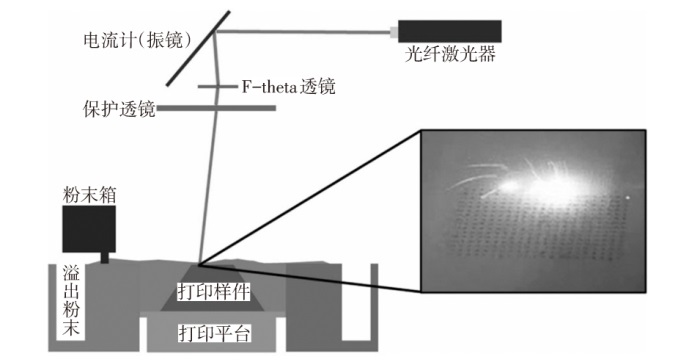

为了实现产品性能指标提升、技术创新、降成本、缩短制造周期、个性化定制目标，现阶段对金属3D打印激光选区融化（SLM）工艺制作铝合金（AlSi10Mg）与不锈钢（316L）材料零件进行了深入技术研究，主要对金属3D打印支撑工艺优化、无支撑技术探索、零件力学性能研究以及在汽车产品上的应用进行了深入研究，探索其实际应用场景；根据探索结果，总结了金属3D打印支撑技术工艺指导规范及无支撑技术工艺探索规律、总结打印零部件力学性能所能达到的具体数值，同时开发了汽车零件应用场景，通过金属3D打印激光选区融化（SLM）工艺替代复杂长周期高费用的传统工艺零件，为汽车零件进一步应用金属3D打印工艺技术提供了理论依据及实际应用案例参考。

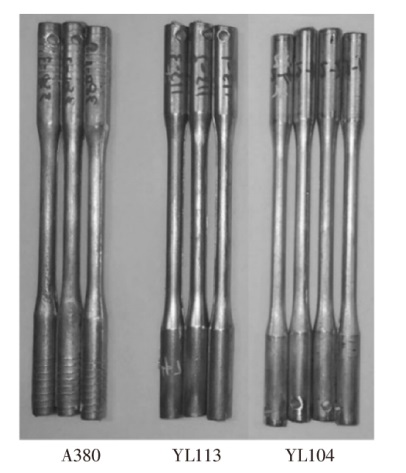

采用中性盐雾和循环腐蚀2种试验方法，对比不同试验环境对A380、YL113、YL104压铸铝合金的腐蚀形貌、典型腐蚀深度、腐蚀产物及力学性能影响，探究腐蚀产物构成及其腐蚀机理。经504 h中性盐雾和60天循环腐蚀试验后，结果表明，3种压铸铝合金中A380合金的耐蚀性最差，2种试验环境下其抗拉强度分别较试验前降低了31%和38%；YL113合金性能降幅次之，2种试验环境下其抗拉强度分别较试验前降低13%和25%；YL104合金性能降幅最小，2种试验环境下其抗拉强度分别较试验前降低3.6%和1%。3种压铸铝合金发生腐蚀根因在于：基体内各相间电位差及试样表面的潮湿环境构成了电化学腐蚀，导致腐蚀发生。

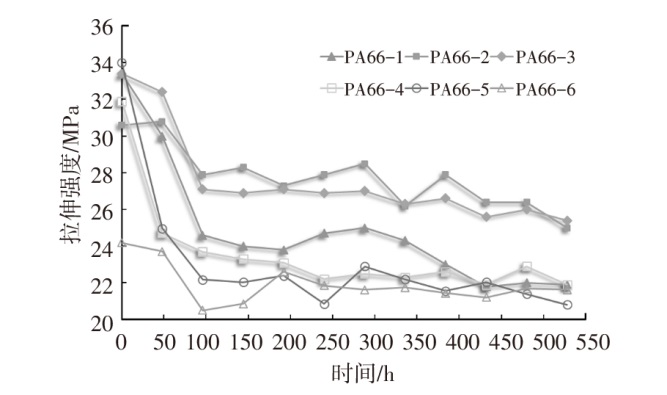

开发了以聚酰胺（PA66）为主体材料的汽车用冷却水管，代替长链尼龙材料（PA12、PA612、PA11等），解决了长链尼龙水管价格昂贵、资源短缺、生产工艺复杂的问题。首先介绍了耐水解柔性PA66材料的开发，通过共混改性加入增韧剂和耐水解剂，有效地提高了PA66材料的韧性和耐水解性，开发的材料性能指标符合使用要求。然后通过常规软管挤出工艺对PA66改性材料进行了软管挤出试制，经过测试，PA66软管的爆破强度>2.6 MPa，长期耐冷却液后爆破强度仍>1.8 MPa，满足整车应用的基本条件。

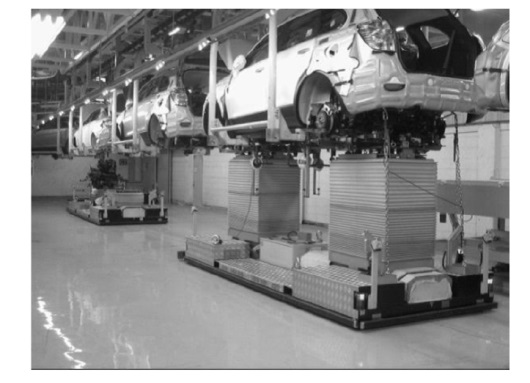

根据实际项目经验和实施案例的研究，重点分析了定位系统对整体式自动合装系统的要求，梳理车身地板RPS定位系统、车身&吊具定位系统、吊具&合装站定位系统、托盘&车身定位系统四大定位系统之间的配合关系及结构特点，同时介绍了合装规划的主要过程及实物要素，包含但不限于平面布局、输送系统、合装系统及拧紧系统等关键规划要素，为合装工艺规划设计提供参考。

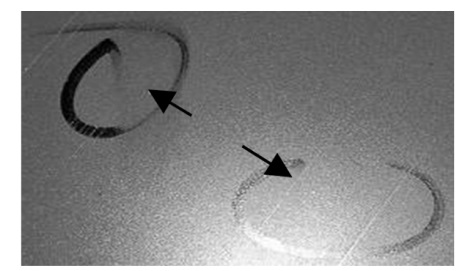

通过多个模具料屑维护的实际案列积累经验，总结出料屑产生原因及解决方法。从板料到冲压件的工艺过程进行细致分析。对落料、压机设备、模具3方面阐述，其中模具方面重点从拉延成型料屑，修边冲孔料屑及翻边整型料屑进行分析。并通过案列反射到新项目模具验收时关于料屑的注意事项，形成一套料屑维修标准流程，出现料屑问题时能直接进行借鉴。

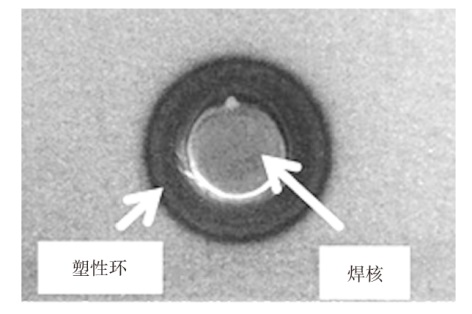

通过研究电阻点焊原理及现场生产实际状态，结合Bosch控制器、电流电压自适应（UIR）的曲线分析和飞溅统计功能，分析电阻点焊产生飞溅的原因，并针对飞溅产生的原因采取硬件调节、参数调整和Bosch软件功能应用的方法来降低飞溅率。结果表明：通过以上试验，有效降低了飞溅率，同时保证了焊接质量，延长了夹具、抓具和焊钳等设备的使用寿命，改善了焊装专业的现场作业环境。

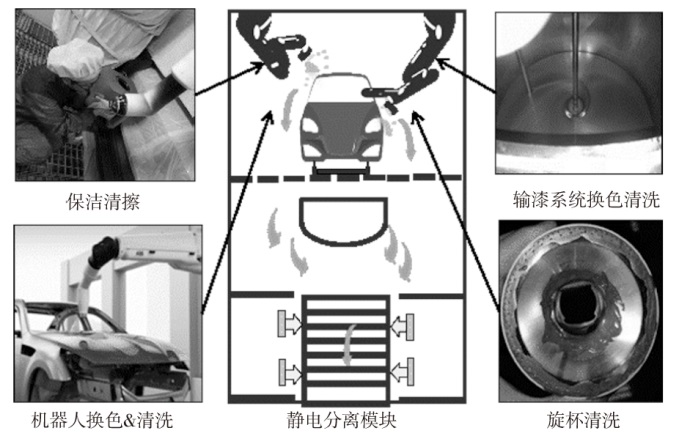

水性漆清洗废溶剂的处理，是目前行业内的一个难题，处理成本高，技术难度大。为了解决该问题，研究发明了膜分离材料再生技术，通过膜分离再生技术将涂装喷涂过程中和喷涂设备换色清洗过程中产生的废溶剂进行分离再生，将75%的水重新回到生产线再次使用，将涂料提取出来合成再生涂料。从而达到物质回收再利用的效果。该技术在奥迪生产线实际应用两年，性能可靠，单条15万辆涂装生产线降低成本超过500万元。

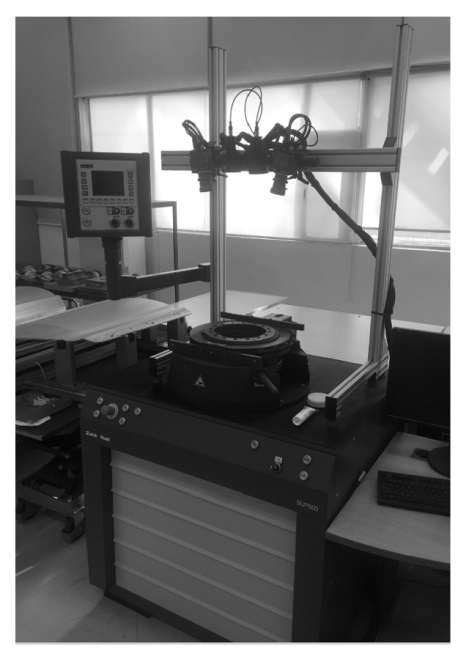

冲压件生产过程中影响因素复杂，而网格试验的正确使用，可以有效地从定性、定量2方面指导冲压件缩颈、拉裂问题的优化，使冲压件在冲压成形过程中拥有更大的“安全裕度”，从而加快问题的解决速度。通过成形极限曲线（FLC）分析、Comsmart设备测量，从而生产指导性数据，可以量化和反应模具实际状态，进而做出针对性的模具裕度调整，以及对调整后的模具裕度进行验证。

针对德系和日系白车身铝件连接技术路线的差异性问题，运用选取典型、对标分析的研究方法，叙述了大众和丰田公司铝件连接工艺的原理、成形过程及工艺特点，从轻量化、质量、效率和成本4个方面对比大众和丰田的工艺技术路线，形成大众和丰田的白车身铝件种类和连接工艺对比分析表，分析得出大众车身的铝件种类多、连接工艺种类比丰田多、投资大，且均满足各自质量要求，提出一汽应借鉴大众和丰田的铝件连接工艺的应用经验。

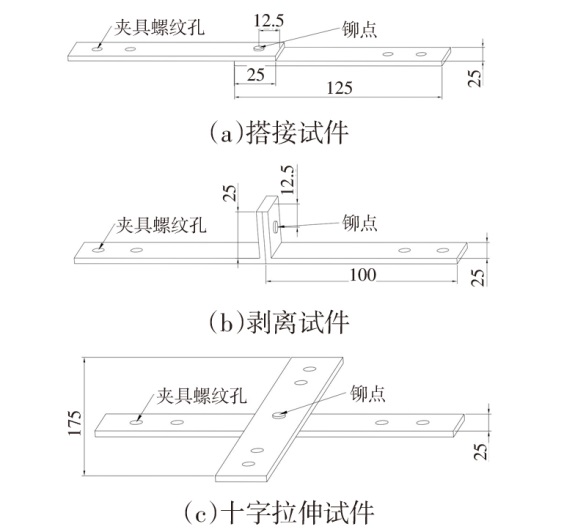

以母材为铝板的自冲铆接+粘接复合连接点为研究对象，前期通过设计连接点拉剪、撕裂和正拉3种工况下的动态拉伸试验和CAE仿真建模标定，准确获取了CAE仿真模型本构关系中的各项参数，最后对叠加多种工况的T型部件开展CAE碰撞仿真与高速撞击对比验证试验，CAE仿真准确预测连接点的失效，仿真精度达到了95.9%，精准表征了铆粘复合连接点在混合复杂工况下的变形与失效行为，在整车碰撞CAE仿真中具有较高的实用性。

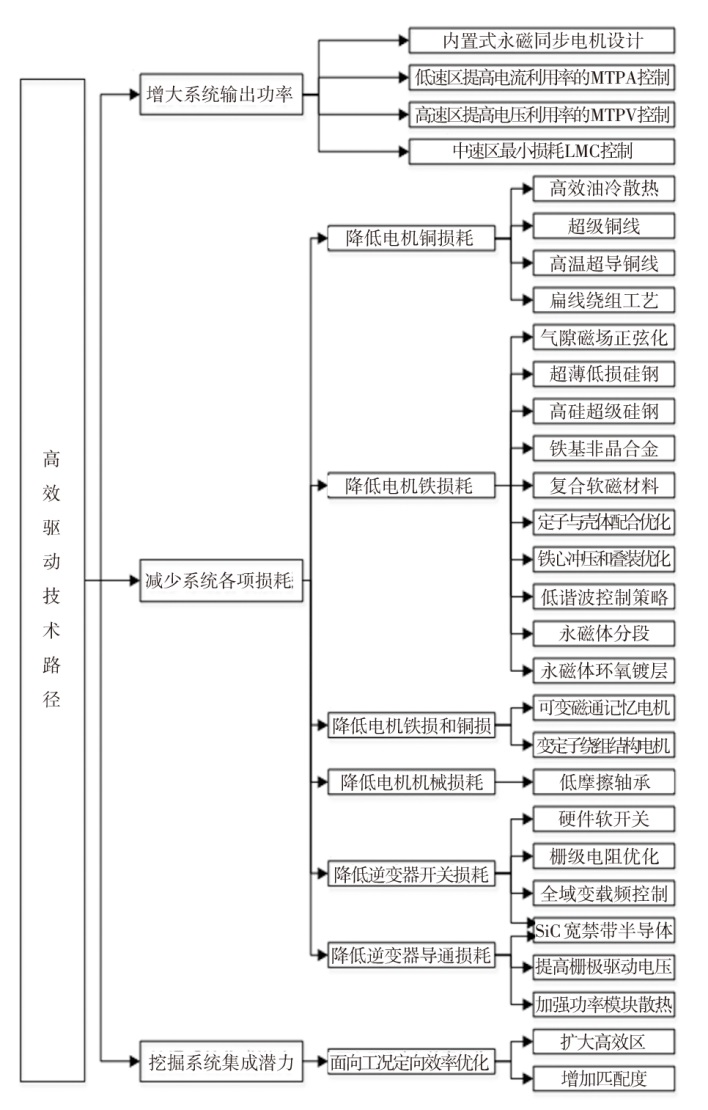

为提升电动汽车用电机驱动系统效率，在电机设计、材料选择、工艺装配方面总结出提升电驱系统效率的解决措施。在电机设计方面选择适合电动汽车的电机，优化控制算法；在材料方面，选择性能较高的铜线、硅钢材料和高频材料；在工艺装配方面，应用扁线绕组工艺可以提升电机的转矩和效率，优化铁芯与叠装工艺，从而降低电机铁损。通过增大系统输出效率，降低各项损耗，可以提升电动汽车用电机驱动系统效率。
