基于电厂化验室离线数据的自动化采集应用及研究

PDF下载

董勤美 ^* , 王骁杰 , 杨天军

实验室检测 | 创新应用 2025,3(4): 29-31

收起

实验室检测 |创新应用 2025 , 3 (4) : 29 -31

基于电厂化验室离线数据的自动化采集应用及研究

全屏

[Author(id=1156979689748259429, tenantId=1146029695717560320, journalId=1146119944283992078, articleId=1149790676050731520, orderNo=0, firstName=null, middleName=null, lastName=null, nameCn=null, orcid=null, stid=null, country=null, authorPic=null, dead=0, email=15957617525@139.com, emailSecond=null, emailThird=null, correspondingAuthor=1, authorType=1, ext={CN=AuthorExt(id=1156979689840534121, tenantId=1146029695717560320, journalId=1146119944283992078, articleId=1149790676050731520, authorId=1156979689748259429, language=CN, stringName=董勤美, firstName=null, middleName=null, lastName=null, prefix=null, suffix=null, authorComment=null, nameInitials=null, affiliation=null, department=null, xref=^*, address=浙能电力股份有限公司台州发电厂台州 318016, bio=null, bioImg=null, bioContent=null, aboutCorrespAuthor=null)}, companyList=[AuthorCompany(id=1156979689689539170, tenantId=1146029695717560320, journalId=1146119944283992078, articleId=1149790676050731520, xref=null, ext=[AuthorCompanyExt(id=1156979689697927779, tenantId=1146029695717560320, journalId=1146119944283992078, articleId=1149790676050731520, companyId=1156979689689539170, language=CN, country=null, province=null, city=null, postcode=null, companyName=null, departmentName=null, remark=浙能电力股份有限公司台州发电厂台州 318016)])]), Author(id=1156979689928614508, tenantId=1146029695717560320, journalId=1146119944283992078, articleId=1149790676050731520, orderNo=1, firstName=null, middleName=null, lastName=null, nameCn=null, orcid=null, stid=null, country=null, authorPic=null, dead=0, email=null, emailSecond=null, emailThird=null, correspondingAuthor=0, authorType=1, ext={CN=AuthorExt(id=1156979690004111986, tenantId=1146029695717560320, journalId=1146119944283992078, articleId=1149790676050731520, authorId=1156979689928614508, language=CN, stringName=王骁杰, firstName=null, middleName=null, lastName=null, prefix=null, suffix=null, authorComment=null, nameInitials=null, affiliation=null, department=null, xref=null, address=浙能电力股份有限公司台州发电厂台州 318016, bio=null, bioImg=null, bioContent=null, aboutCorrespAuthor=null)}, companyList=[AuthorCompany(id=1156979689689539170, tenantId=1146029695717560320, journalId=1146119944283992078, articleId=1149790676050731520, xref=null, ext=[AuthorCompanyExt(id=1156979689697927779, tenantId=1146029695717560320, journalId=1146119944283992078, articleId=1149790676050731520, companyId=1156979689689539170, language=CN, country=null, province=null, city=null, postcode=null, companyName=null, departmentName=null, remark=浙能电力股份有限公司台州发电厂台州 318016)])]), Author(id=1156979690054443638, tenantId=1146029695717560320, journalId=1146119944283992078, articleId=1149790676050731520, orderNo=2, firstName=null, middleName=null, lastName=null, nameCn=null, orcid=null, stid=null, country=null, authorPic=null, dead=0, email=null, emailSecond=null, emailThird=null, correspondingAuthor=0, authorType=1, ext={CN=AuthorExt(id=1156979690511622792, tenantId=1146029695717560320, journalId=1146119944283992078, articleId=1149790676050731520, authorId=1156979690054443638, language=CN, stringName=杨天军, firstName=null, middleName=null, lastName=null, prefix=null, suffix=null, authorComment=null, nameInitials=null, affiliation=null, department=null, xref=null, address=浙能电力股份有限公司台州发电厂台州 318016, bio=null, bioImg=null, bioContent=null, aboutCorrespAuthor=null)}, companyList=[AuthorCompany(id=1156979689689539170, tenantId=1146029695717560320, journalId=1146119944283992078, articleId=1149790676050731520, xref=null, ext=[AuthorCompanyExt(id=1156979689697927779, tenantId=1146029695717560320, journalId=1146119944283992078, articleId=1149790676050731520, companyId=1156979689689539170, language=CN, country=null, province=null, city=null, postcode=null, companyName=null, departmentName=null, remark=浙能电力股份有限公司台州发电厂台州 318016)])])]

董勤美^*, 王骁杰, 杨天军

作者信息

浙能电力股份有限公司台州发电厂台州 318016

通讯作者:

^*董勤美，助理工程师，研究方向为电力化学检验。E-mail: 15957617525@139.com

Affiliations

出版时间: 2025-02-23

文章导航

摘要

收起

本文介绍了电力生产行业化学实验室的现状及问题,实验室信息管理系统(Laboratory information management system,LIMS)的发展趋势和电厂化学监督工作的实际需求,探讨和研究基于电厂化学实验室孤岛数据的自动化、智能化、网络化的采集方法和应用,以及化学实验和监督信息化流程的标准化和规范化,为电厂化学实验室 LIMS 的发展提供研究基础和借鉴。同时,针对应用中发现和遗留的问题进行了分析及总结。

关键词

火力发电厂 / 实验室 / 化学监督 / 实验室信息管理系统

引用本文

董勤美, 王骁杰, 杨天军. 基于电厂化验室离线数据的自动化采集应用及研究. 实验室检测, 2025 , 3 (4) : 29 -31 .

正文

收起

0 引言

收起

随着发电机组装机容量与技术要求的日益增高, 电厂对炉内炉外化学监督、全厂油质、环保指标等全方位监督要求更加严格, 对安全生产和职业健康也越来越重视。传统的管理手段已经难以满足现阶段对生产化验数据的实时管控。随着科技的进步和行业的变革,智慧电厂已经成为共识。它不仅仅对单一设备和局部系统进行智能化改造, 而更多考虑整体系统之间的联系,从整体上去实现管理的智慧化、发电的智能化^[1]。智慧电厂把大数据、深度学习等运用到工业领域, 提高生产过程的可控性, 减少人工干预, 进行事故预报与诊断, 实现了从人工决策到机器辅助决策的过程。质检中心作为化学监督重要执行机构,生产设备安全的检验检测部门,是智慧电厂不可缺少的数据支撑和辅助决策部分。确保化验数据的准确性、时效性和溯源性, 是做好化学监督工作的重要基础。

1 研究背景

收起

1.1 电厂化学实验室现状

随着火电机组向高效、节能、环保的超临界、超超临界方向发展,作为 “五大监督” 之一的化学监督受到各级生产管理人员高度重视。化学技术监督工作的范围也逐步从水汽品质监督,逐步发展到涵盖油、气、燃料质量以及机组检修化学检查, 机组停 (备)用保护,热力设备化学清洗等内容,监督对象几乎涵盖了发电企业全部机、炉、电专业系统和设备^[2]。各种标准、规程、规范、技术管理制度也在不断更新和完善。

电厂质检中心化学实验室一般包括水分析室、油分析室、环保分析室、脱硫化验室、色谱分析室等,承担全厂水汽、油 (气)化学监督及脱硫环保指标监测、大宗材料验收等工作。化学监督的执行机构较为分散, 化验室对接部门及班组范围广, 数据管理工作内容繁杂,尚处于人工管理阶段^[3]: 管理人员无法及时准确地掌握化验室的人、机、料、法、环等各因素的实时现状；化验任务的下达或分派还依靠面对面或语音沟通的方式进行; 原始记录、化验报告、统计台账也完全依靠人工记录、抄写和计算,而且经常面临着大量信息的重复录入；化验仪器设备和化学药品的管理还停留在纸质阶段, 无法提前预警和提醒; 国家行业标准、检测方法、MSDS 等文档查询起来费时费力; 一个刚刚入职的化验人员需要培养至少 1~2 年时间才能完全胜任所有化验分析工作; 整个电厂化学实验室的信息化建设相对落后, 没有很好地实现资源共享, 使化验室成为了电厂最后一个信息孤岛。

1.2 LIMS 技术的概述

实验室信息管理系统是通过计算机、数据库、网络、物联网甚至 AI 及云计算技术等手段, 将实验室的工作流程和管理内容升级成为信息化的管理方式^[4]。目前, LIMS 具备完善的管理职能, 已广泛应用于石油化工、生物制药、食品饮料、烟草、煤炭矿产、环境检测、计量、科研教学等行业实验室等,每个行业的业务特点有所不同。针对电厂实验室专业的 LIMS,至今还比较缺乏。电厂化学实验室受其流程、数据安全及仪器的特殊性影响,未能形成一套标准化的产品。

1.3 化学实验室管理需求

受限于电厂化验室业务流程和场景的差异化, 当前大多数 LIMS 并不能完全满足电厂质检中心综合化验室的管理需要。电厂化学实验室的工作涉及水分析、油分析、脱硫化验、化学监督、脱硫环保指标监测、大宗材料验收、化验数据分析、试品药剂管理、仓库检查等,工作范围覆盖面大、管理内容多。而且各化学实验室相对分散, 实验仪器设备类型、品牌众多, 操作方法方式各有不同。实验数据分散在不同的文件或系统中, 存在着容易丢失、积累麻烦、复用困难等问题。各类化验数据完全依赖人工填写、统计和计算,效率较低也容易出错^[5]。除了常规化验分析工作外,化验班组还需要针对各部门需要的数据进行分析汇总。报表统计工作占用了化验人员较多时间和精力,且人工传递的数据无法保证真实性和时效性。

因此, 电厂化学实验室应建立一套针对电厂工作要求的标准化的仪器、药品、数据自动采集管理系统,将尚处于离线状态的精密仪器设备, 通过自动化方式进行实时采集和分析, 并梳理现有工作流程, 将实验前取样收样、实验中数据处理、实验完成后报告审核及生成、随时数据统计汇总,结合仪器、人员、设备以及药品配件等各个环节,实现标准化、网络化的管理。系统应包括化验任务(水、煤、油、脱硫环保、材料验收等)的计划、发布、化验、审核、统计的全流程化管理；仪器设备的台账、使用、检定、维修等各维度的情况反映；药品物资的出入库、废弃、盘点的全生命周期管理；检验检测方法及标准的实时更新和查阅; 人员工作的定期培训、操作指引和权限管理; 化验数据的综合分析及横向纵向的曲线对比等, 从而全面、精准、数字化地管控整体实验室的情况,保证化学实验室数据实时反馈、异常预警、有迹可循和随时溯源。

2 化验室 LIMS 设计

收起

2.1 技术选型

鉴于电厂化学实验室的仪器品牌种类繁多, 仪器接口也各式各样, 包括 LIMS 数据接口、数据库接口、网络协议接口、串口及 USB 接口等。用户包括化验人员、取样人员、取药人员、班组长、各部门专责、管理人员等,以及考虑到数据分析、对接、共享和网络安全的需要, LIMS 应采用 B/S+C/S 模式的方式进行实现。系统应用层的$\mathrm{B}/\mathrm{S}$架构成本低、维护方便、分布性强,无需安装任何软件即进行操作,客户端零维护, 系统扩展容易, 用于不同用户在各自使用场景下操作、查看及监管化验室各项工作情况^[6]; 设备接口层采用$\mathrm{C}/\mathrm{S}$技术架构, 功能简约且高效,保证数据通信的稳定性,用于实时采集、传输和分析仪器数据。

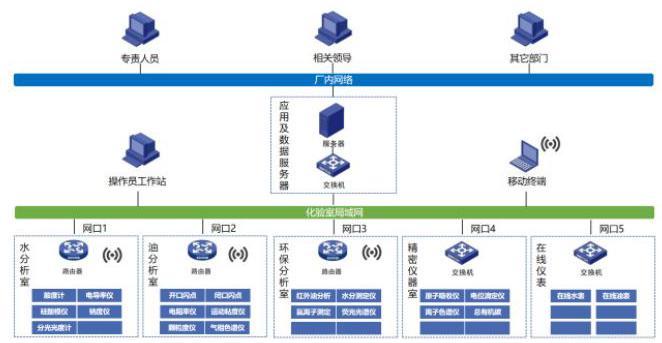

根据国家以及电力生产行业的网络信息安全要求, 通过在化学实验室组建加密 LAN 网络, 将所有仪器通过交换机、路由器等网络设备进行连接, 数据加密传输至数据服务器。服务器再通过防火墙、网闸等设备单向传输到电厂内部网络中, 以保证现场数据采集的安全性和便捷性。网络架构示意图见图 1。

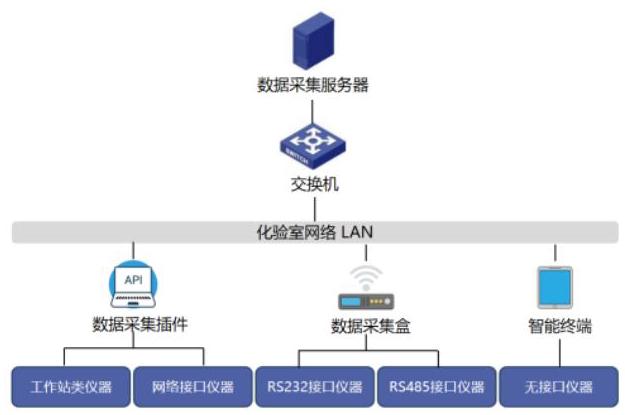

针对电厂化学实验室的各类检测分析仪器, 通过网络设备或物联网的数据采集装置, 对数据进行自动采集、分析, 并加密传输至服务器存储,保证数据的实时性和安全性^[7]。主要分析仪器接口如下:(1)配有工作站的仪器:通过安装数据采集插件, 自动将检测数据传回数据采集服务器, 对数据进行解析后将数据应用于业务系统。(2)具备网络接口的仪器:网络连接仪器和数据采集服务器, 采集服务器自动解析检测数据, 并存储于数据库服务器中。(3)针对 232、485 或 USB 接口的仪器: 采集用物联网网关,通过 1 拖$N$的方式进行连接,配置数据自动采集服务程序, 自动解析并存储检测数据。(4)针对不具备接口的仪器: 在化验室 LAN 网中配置加密无线网络, 通过移动终端辅助以摄像头进行采集, 并传输至数据服务器中。各类仪器的数据采集方式如图 2所示。

2.2 业务流程设计

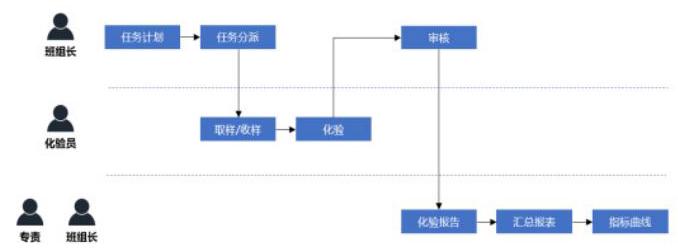

结合电厂化学检验监督的标准流程, 改变传统以人工干预为主的管理模式, 建立以信息化系统代替人工管控的质量控制体系。用户的每一步操作都将受到系统的指引和监控, 降低检测检验操作门槛, 让检验流程逐步网络化、标准化, 简化实验人员的检测结果录入及统计工作, 给管理人员提供实时的实验室人、机、料、法、环等数据,全面提升实验室的工作效率和管理水平。从而将化验管理及监督功能划分为三类角色及八个业务功能模块, 实现从任务发布到数据分析、监管的全业务流程管理 (见图 3)。

2.3 功能模块设计

根据人、机、料、法、环等因素的管控需求, LIMS 可划分为实验室情况总览、基础管理模块(人员管理、仪器设备管理、药品物资管理、检测标准管理、仪器数据采集)、化验任务管理、数据分析等模块, 其中基础管理模块为化验任务提供数据支撑。

化验室总览:以化验室为基础,展示所有待办任务、仪器设备检定预警、药品物资库存预警、及化验任务工作量统计。人员管理:根据角色岗位权限,划分人员组别、权限,可对接电厂 MIS\ERP 或其它相关系统实现单点登陆。化验仪器管理: 全方位管理化验仪器台账、状态、检定检修情况, 并跟踪使用情况。药品物资管理: 一物一码管理化验流程中所用到的化学药品物资,精准管理药品及物资的出入库、废弃、盘点等操作,追踪监管危化品的使用轨迹^[8]。检测标准管理: 管理适用于化学检验检测的国家及行业标准, 方便化验人员及时查阅, 为化学实验提供依据。化验任务管理: 通过可配置化的方式实现各类化验任务的发布、分派、取样、审核,并自动生成化验报告,及时监管化验任务的进度及结果。数据分析: 根据机组、取样位置、取样时间、化验类别等条件统计汇总周期性的实验结果, 形成曲线分析, 为机组生产和维护提供决策依据。

3 应用效果

收起

电厂化学实验室 LIMS 的应用, 为厂内的化学实验分析工作提供了下列优势:(1)集中管理实验室数据和信息,加强质量监督和保证。LIMS 的应用实现了数据存储、查询、发布等功能, 满足了实验室数据可追溯性要求, 促进了 QA 的落地。使管理人员能及时、简单、快捷、全面地管理实验室各类数据, 保证了化验进度的有效跟踪、药品使用轨迹的精准查询、仪器仪表检定校准的及时提醒、原始记录及化验报告全程溯源等^[9]。(2)缩短了样品分析周期,提高分析结果的可靠性。LIMS 可与实验室的自动化系统、分析仪器及软件集成, 实现数据的自动采集、传输和分析计算,减少人为误差和时间延误；还可自动生成各类报表,大大提高工作效率。(3)规范业务流程。 LIMS 为实验室的工作流程建立严格程序, 如报告流程和样品流转, 实现业务的流程化, 还可对每个流程设置电子签名, 并实时跟踪。(4)支持实验数据更大范围地共享与挖掘分析。LIMS 既是实验室内部的信息集成, 也是连接实验室、生产、维护等的信息平台,可与其他部门实现检测数据的有效共享, 避免重复检测。此外, 通过对大量历史样品数据的挖掘分析, 还能帮助生产、质量等部门发现和查找影响产品质量的因素。

4 结论与未来展望

收起

基于电厂化验室离线数据的自动化采集的 LIMS, 是智慧电厂最后的短板之一,也是电厂质量监督技术发展的必然趋势。它改变了以前完全依靠人工记录、计算及汇总化验数据的传统方式, 针对电厂化验室的人员、仪器、物资等离线数据形成了一套标准的线上化流程, 保证了化学监督各项数据的实时性和准确性, 为化学监督的信息化和智能化管理提供了比较和参考。受限于目前实验分析仪器厂家、品牌、接口繁多且不一, 分析结果的自动采集未能完全覆盖所有实验室。但随着系统应用普及规模的增长, 各类分析仪器必然会形成统一的接口标准及规范。而且, 随着各个单位对化学监督的重视, 以电厂为单位的 LIMS 最终会衍变为以集团核心的自上而下的管理系统。

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

刘吉臻, 胡勇, 曾德良, 等 . 智能发电厂的架构及特征[J]. 中国电机工程学报, 2017. 37(22): 6463-6470.

[2]

宋广田. 电厂化学技术监督管理的现状分析与发展研究[J]. 黑龙江电力, 2009. 31(02): 84-86.

[3]

武翠翠. 火电厂化学监督常见问题及处理[J]. 化工管理, 2021, 13): 85-86.

[4]

刘成, 袁琳, 张琦, 等 . 实验室信息管理系统在水质分析实验室中的应用[J]. 化学工程与装备, 2012, 12): 179-181.

[5]

张境, 穆凯, 孙滨生. 大型电厂化验室科学管理与质量提升[C]// 中国电力技术市场协会.2022年电力行业技术监督工作交流会暨专业技术论坛论文集.北京:中国电力技术市场协会, 2022. 10.

[6]

王继克. B/S模式下高校实验室管理信息系统的研究[J]. 电子技术与软件工程, 2021, 01): 159-160.

[7]

张应福. 物联网技术与应用[J]. 通信与信息技术, 2010, 01): 50-53.

[8]

张伟杰. 基于二维码技术在危化品智能仓储系统中的构建与管理[D]. 天津: 天津理工大学, 2017.

[9]

陈莉月, 杨安兴, 潘文晖. 实验室信息管理系统发展与国内应用概述[J]. 中国管理信息化, 2020. 23(23): 194-196.
