近红外光谱结合不同变量筛选方法用于黄芩提取过程中黄芩苷含量预测

PDF下载

刘雪松 ¹ , 张丝雨 ¹ , 赵曼茜 ² , 王钧 ³ , 李页瑞 ³ , 代军 ² , 滕传震 ² , 柯潇 ² , 陈勇 ¹ , 吴永江 ¹^,^*

药学学报 | 研究论文 2019,54(1): 138-143

收起

药学学报 | 研究论文 2019, 54(1): 138-143

近红外光谱结合不同变量筛选方法用于黄芩提取过程中黄芩苷含量预测

全屏

刘雪松¹, 张丝雨¹, 赵曼茜², 王钧³, 李页瑞³, 代军², 滕传震², 柯潇², 陈勇¹, 吴永江¹^,^*

作者信息

1.浙江大学药学院, 浙江杭州 310058

2.成都康弘药业集团股份有限公司, 四川成都 610036

3.苏州泽达兴邦医药科技有限公司, 江苏苏州 215000

通讯作者:

*吴永江, Tel:86-571-88208455, E-mail:yjwu@zju.edu.cn

The prediction of baicalin content in the extraction process of Scutellaria baicalensis by near-infrared spectroscopy combined with different variable selection methods

Xue-song LIU¹, Si-yu ZHANG¹, Man-qian ZHAO², Jun WANG³, Ye-rui LI³, Jun DAI², Chuan-zhen TENG², Xiao KE², Yong CHEN¹, Yong-jiang WU¹^,^*

Affiliations

1. College of Pharmaceutical Sciences, Zhejiang University, Hangzhou 310058, China

2. Chengdu Kanghong Pharmaceutical Group Co., Ltd., Chengdu 610036, China

3. Suzhou ZeDaXingBang Pharmaceutical Co., Ltd., Suzhou 215000, China

出版时间: 2019-01-12 doi: 10.16438/j.0513-4870.2018-0712

文章导航

摘要

收起

近红外光谱技术（NIRS）结合化学计量学可以实现中药过程分析中的快速定量，变量筛选算法的应用可以有效去除光谱中的冗余信息并筛选出与成分信息相关的关键变量，与全光谱模型相比可以显著降低模型复杂度，并提高预测精度。本文将近红外光谱技术结合不同变量筛选算法用于黄芩提取过程黄芩苷含量的快速测定，基于SPXY法划分数据集，采用竞争自适应加权重采样法（CARS）、随机青蛙算法（RF）、连续投影算法（SPA）3种不同变量筛选方法，以偏最小二乘法（PLS）为基础，建立并比较了黄芩药材提取过程黄芩苷含量的定量校正模型。经CARS法、RF法和SPA法分别筛选出92、10、17个变量，CARS-PLS法建立的黄芩苷模型具有最佳性能，CARS法筛选的关健变量与指标成分黄芩苷的化学结构也有着较好的对应关系。模型的校正均方根误差（RMSEC）和预测均方根误差（RMSEP）分别为0.528 2和0.720 2，与全光谱模型相比，模型的校正集相关系数（Rc）从0.917 0上升到0.979 9，相对预测偏差（RSEP）从10.58%降低到5.59%。

关键词

近红外光谱 / 变量筛选 / 黄芩苷 / 竞争自适应加权重采样 / 随机青蛙算法 / 连续投影算法 / 偏最小二乘法

Abstract

收起

Near-infrared spectroscopy (NIRS) combined with chemometrics can achieve rapid detection in process analysis. After variable selection, the redundant information is effectively removed and the characteristic variables related to the response values are selected. Compared with global model, the complexity is significantly reduced and the prediction accuracy is also improved. In this study, near-infrared spectroscopy analysis combined with different variable selection methods was applied to achieve the rapid detection of baicalin in the extraction process of Scutellaria baicalensis. Data sets were divided based on sample set portioning based on joint x-y distance (SPXY) method. Competitive adaptive weighted resampling method (CARS), random frog (RF) and successive projections algorithm (SPA) were applied to variable selection. Partial least squares (PLS) models were constructed based on above three methods, and the prediction results were compared. After CARS, RF and SPA method, 92, 10 and 17 variables were screened out respectively. According to the performance of the models, CARS method is found to be more effective and suitable than RF and SPA. Furthermore, the characteristic variables selected by CARS method have a better correspondence with the chemical structure of baicalin. The root mean square error (RMSEC) of the calibration set and the root mean square error (RMSEP) of the prediction set are 0.528 2 and 0.720 2 respectively. Compared with the global PLS model, the correlation coefficient of the calibration set (Rc) is increased to 0.979 9 from 0.917 0, and the relative standard errors of prediction (RSEP) is reduced to 5.59% from 10.58%.

Key words

near infrared spectroscopy / variable selection / baicalin / competitive adaptive reweighted sampling method / random frog / successive projections algorithm / partial least squares

引用本文

刘雪松, 张丝雨, 赵曼茜, 王钧, 李页瑞, 代军, 滕传震, 柯潇, 陈勇, 吴永江. 近红外光谱结合不同变量筛选方法用于黄芩提取过程中黄芩苷含量预测. 药学学报, 2019 , 54 (1) : 138 -143 . DOI: 10.16438/j.0513-4870.2018-0712

Xue-song LIU, Si-yu ZHANG, Man-qian ZHAO, Jun WANG, Ye-rui LI, Jun DAI, Chuan-zhen TENG, Xiao KE, Yong CHEN, Yong-jiang WU. The prediction of baicalin content in the extraction process of Scutellaria baicalensis by near-infrared spectroscopy combined with different variable selection methods[J]. Acta Pharmaceutica Sinica, 2019 , 54 (1) : 138 -143 . DOI: 10.16438/j.0513-4870.2018-0712

正文

收起

近红外光谱(near infrared spectroscopy, NIRS)自20世纪末以来发展迅猛, 因为其具有快速测量、无消耗和非破坏性的特点^[1], 已经在中药定性和定量分析中展现了巨大优势。目前, 近红外光谱技术作为过程分析的重要手段被广泛应用于中药原药材鉴别^{[2, 3]}、提取^[4]、浓缩^[5]、醇沉^[6]等各个生产环节。但是, 近红外光谱中所反映的信息繁杂, 除了关键信息外, 光谱中通常还会包含大量的冗余信息和不相关变量, 传统的光谱预处理方法无法完全消除其影响。因此, 分析时通常采用一些波段选择方法, 筛选与待测化合物结构关联密切并受干扰程度较小的典型波数区域^[7]。

波长选择可剔除无信息波长和干扰波长, 有效避免模型过拟合, 使模型训练器运行更加快速、高效, 以建立预测能力强、稳健性好的定量校正模型^[8]。研究证明, 无信息变量的消除和关键变量的优选可显著改善模型的预测精度和稳定性^{[9, 10]}。因此, 针对不同指标成分, 选择合适的方法筛选近红外光谱变量成为模型建立中的重要步骤。

本文以黄芩提取过程为研究对象, 采用NIRS技术分析和监控黄芩苷在提取过程中的含量变化, 定量校正模型的建立基于偏最小二乘算法(partial least squares, PLS)。采用竞争自适应加权重采样法^[11] (competitive adaptive reweighted sampling, CARS)、随机青蛙算法^[12] (random frog, RF)、连续投影算法^[13] (successive projections algorithm, SPA) 3种变量筛选方法对模型进行优化, 全面比较了基于3种变量筛选的模型性能, 优选出黄芩苷的最佳定量模型, 并对筛选出的变量进行了解释和化学结构对应, 为实现黄芩提取过程中黄芩苷含量的快速定量检测以及黄芩苷关键变量的筛选提供理论依据和支持。

材料与方法

收起

材料与仪器 Antaris Ⅱ傅立叶变换近红外光谱仪(Thermo Nicolet, USA), 仪器配有液体透射检测器、TQ Analyst 8.0数据处理软件, 石英比色皿内径为2 mm; Agilent1200高效液相色谱仪(Agilent, 美国), 配有二元梯度泵、自动进样器、柱温箱、UV检测器和Chemstation工作站; XS105分析天平(Mettler Toledo, 瑞士); JCS-600电子天平(永康凯丰集团有限公司)。黄芩饮片购自杭州孙泰和医药馆, 由浙江大学徐娟华副教授鉴定为唇形科植物黄芩(Scutellaria baicalensis Georgi)的干燥根。甲醇、磷酸(分析纯, 阿拉丁公司); 纯化水(娃哈哈集团); 黄芩苷对照品(MUST-18010410)购自成都曼斯特生物科技有限公司, 纯度大于98.0%。

提取过程样本采集 取每批次黄芩60 g, 加10倍量水提取。从不同批次的黄芩提取过程共采集到86个样品。提取过程中, 在每个取样点取提取物样品2 mL用于近红外光谱和高效液相色谱定量分析。

近红外光谱采集 对收集到的样品进行近红外透射光谱扫描, 以空气作为参比, 扫描次数为32次, 光谱点范围为4 000~10 000 cm^-1, 分辨率为8 cm^-1, 承载样品的样品杯为石英比色皿, 光程为2 mm。每个提取点的提取液重复扫描3次, 经TQ Analyst 8.0数据处理软件得到平均光谱。

含量测定方法及色谱条件 本实验中黄芩苷的含量测定参考2015版《中国药典》一部黄芩药材中黄芩苷的定量检测方法^[14]。以高效液相色谱法测得样本中的含量作为近红外光谱定量预测中的标准对照方法的参比值。色谱柱: XBridge Shield RP18 C18色谱柱(250 mm×4.6 mm, 5 μm); 流动相:甲醇-0.2%磷酸溶液(47︰53);流速: 1 mL·min^-1; 检测波长: 280 nm; 柱温: 30 ℃; 进样量: 10 μL。

模型性能评价指标及数据处理 以相关系数(correlation coefficient, R)、校正集均方根误差(root mean square error of calibration, RMSEC)及预测集均方根误差(root mean square error of prediction, RMSEP)作为优化建模参数的指标, 并检查模型预测性能。模型相关系数越接近1, 模型分析的准确度越高。当RMSEC和RMSEP较小且彼此更接近时, 该模型更加稳健和具有预测性。同时, 以相对预测偏差(relative standard errors of prediction, RSEP)来考察模型的预测误差, RSEP越小模型精度越高^[15]。

光谱预处理、CARS、RF、SPA 变量筛选和模型的建立均采用Matlab R2017b软件, 图形绘制采用Origin 8.0软件。

结果

收起

1 校正集与验证集的划分

目前常用的划分方法包括随机抽样法、常规选择法、Kennard-Stone法和SPXY (sample set portioning based on joint x-y distance)法, 在以上方法中, SPXY法同时考虑光谱数据变量和化学测量值变量两方面, 并基于样本间距离进行校正样本的选择, 可以提高NIR模型的预测能力^[16]。SPXY法进行样本间距离计算的公式如下:

$\begin{array}{l}{d_x}\left( {p,q} \right) = \sqrt[{}]{{{{({x_p} - {x_q})}^2}}}p,q \in \left[ {1,n} \right]\\{d_y}\left( {p,q} \right) = \sqrt[{}]{{{{({y_p} - {y_q})}^2}}}p,q \in \left[ {1,n} \right]\\\begin{array}{*{20}{l}}{{d_{xy}}\left( {p,q} \right) = \frac{{{d_x}\left( {p,q} \right)}}{{{\rm{ma}}{{\rm{x}}_{p,q \in \left[ {1,n} \right]}}{d_x}\left( {p,q} \right)}} + }\\{\frac{{{d_y}\left( {p,q} \right)}}{{{\rm{ma}}{{\rm{x}}_{p,q \in \left[ {1,n} \right]}}{d_y}\left( {p,q} \right)}}p,q \in \left[ {1,n} \right]}\end{array}\end{array}$

其中d_x(p, q)是基于近红外光谱数据x来计算p、q两样本间的距离, d_y(p, q)是基于化学测量值计算p、q两样本间的距离, d_xy(p, q)是在x和y空间p和q两样本的标准化距离。

本研究将采集到的黄芩提取液样品采用SPXY算法, 使得选择的校正样本尽量覆盖全部光谱向量空间和化学测量值空间, 以提高模型稳健性。通过软件计算样本间距离, 按照样本间距离进行排序, 根据排序结果, 覆盖距离最大的前60个样本作为校正集, 其余26个样本作为验证集。

2 光谱预处理方法优筛

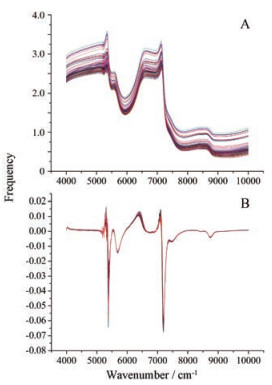

近红外光谱的采集过程中易受样品状态以及外界环境等影响, 导致光谱中含有冗杂的噪声信息, 影响建模效果^{[17, 18]}。基于以上问题, 对光谱叠加一些预处理方法通常可在建模前帮助消除噪声及其他影响。本研究比较了原始光谱和经过多种不同预处理方法后的模型效果, 考察了一阶导数法(first derivative, 1^stD)、二阶导数法(second derivative, 2^ndD)、多元散射校正(multiplicative scatter correction, MSC)、标准正交变换(standard normal variate correction, SNV)和Savitsky-Golay滤波平滑(S-G)以及叠加预处理方法对模型效果的影响, 结果如表 1所示。通过比较结果可知, 1^stD+SG预处理后模型的RMSEC和RMSEP值分别为1.057和1.362, 校正集的相关系数R值为0.917 0, RSEP值为10.58%, 1^stD法可以消除峰与峰之间的重叠, 平滑可以降低由于导数法引入的随机噪声^[19], 因此本研究选择1^stD+S-G平滑, 平滑点数15, 作为最佳的预处理方法。收集的样品原始光谱显示在图 1A中, 预处理的光谱显示在图 1B中。

3 不同变量筛选方法及结果

3.1 CARS法

竞争自适应加权重采样法(competitive adaptive weighted resampling method, CARS)首先采用蒙特卡洛采样法建立PLS模型, 然后基于指数衰减函数消除变量, 强制去除波长点。进一步筛选变量是基于自适应加权重采样技术, 选择具有较大权重的波长点, 以及计算和比较变量子集的交叉验证均方(root mean square error of cross-validation, RMSECV)值。最小的变量子集即为最优子集^[20]。

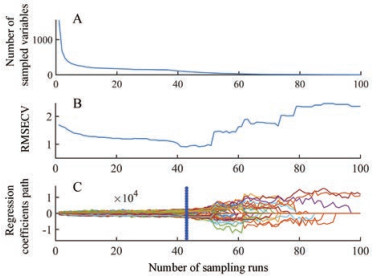

在使用CARS进行有效波段的筛选时, 设置蒙特卡洛的采样次数为100, 其他参数均为默认值。选择RMSECV最小时的变量子集作为最终建模的关键变量结果。经过CARS筛选变量后, 变量数目由1 557减少到92。筛选全谱中关键变量的CARS方法的结果如图 2所示。图 2A中显示了随着变量筛选过程所选择的光谱变量的减少速度由快变慢。关键变量筛选过程中的RMSECV值的变化趋势在图 2B中显示, 图中的趋势表明, 随着采样次数增加和冗余信息的消除, RMSECV值不断变小, 达到最小值后继续采样, RMSECV值反而增大, 说明关键指标信息随冗余信息被一同消除, 因此选择RMSECV值最小的变量子集即为最优。图 2C中显示了变量筛选过程中光谱回归系数的变化。

3.2 RF法

随机青蛙算法(random frog, RF)基于逆跳跃马尔可夫链蒙特卡罗方法, 使用一组预定义数量的变量(V₀)和另一组不同数目的变量(V_*)作为候选子集来初始化子集, 初始化的子集在每次迭代时由候选集以一定概率更新。通过多次迭代后, 以每个变量的选择概率大小作为评价变量的重要性的依据^{[21, 22]}。采用RF法筛选后的各波长点的选择概率见图 3。在该实验中, 根据算法给出的选择概率结果将波数变量由高到低进行排序, 因为高选择概率代表了较高的特征性, 因此将选择概率排序前10的波数变量用作黄芩苷模型建立的特征变量。

3.3 SPA法

作为经典的前向周期波长选择方法, 连续投影算法(successive projections algorithm, SPA)可以搜索包含最少冗余信息的变量组的频谱信息, 显著减少建模中使用的变量数量, 最小化变量之间的共线性, 从而显著提高建模的速度和效率^[23]。通过SPA方法筛选变量的原理是优化变量组, 其均方根误差(root mean square error, RMSE)最小。图 4显示了在SPA方法中优化关键变量的过程中RMSE值与关键变量数量的变化。结果显示, 随着变量数的增加, RMSE值变化的趋势先是不断下降最后趋于平缓, 经过SPA法进行关键变量筛选后得到的变量数为17, 作为关键变量进行PLS模型建立。

CARS方法、RF方法和SPA方法用于变量选择是基于不同的原理和选择依据, 故筛选出的关键变量也各不相同; 以不同变量筛选的结果进行建模, 模型的预测效果也有所不同, 更加突出了多变量筛选方法比较的重要性。比较各筛选结果和全光谱可发现, 变量由1 557显著减少到最多92个, 减少了至少90%以上, 起到了简化模型的作用。经过CARS法、RF法和SPA法筛选后的关键变量见表 2。

3.4 黄芩苷定量模型的建立与预测

PLS模型的建立分别基于全光谱和各关键变量筛选后的结果进行, 结果见表 3。综合各指标的分析结果可知, 经过CARS法变量筛选后的模型明显优于全谱和其他方法。因此, 本研究选择CARS法进行变量筛选, 并将结果应用于黄芩苷定量校正模型的建立和预测。黄芩苷NIRS预测值和标准对照方法参比值的相关分析见图 5。黄芩苷定量校正模型的相关系数R值达到0.97以上, RMSEC和RMESP值分别为0.528 2和0.720 2, RSEP值为5.59%, 符合中药提取过程分析的准确度和精度要求。

讨论

收起

本研究基于PLS建立了黄芩苷的定量校正模型, 采用SPXY法划分数据集, 并采用3种不同的变量筛选方法进行关键变量筛选并比较对模型的影响。结果表明, 3种变量筛选方法筛选出的关键变量都可以去掉冗余的变量信息, 降低模型的复杂性。

SPA法筛选变量后仅得到17个变量, 可以大大减少冗余的变量信息, 但其建模效果并不理想, 模型的相关系数为0.753 3, RSEP值为11.63%, 模型效果甚至差于全谱模型。SPA法旨在最大程度的降低变量的共线性, 这就有可能导致从变量中提取到的有效信息不足, 数据被过度压缩, 主要的化学信息被去除, 从而影响了模型效果, 说明SPA法不适合于选择黄芩苷NIRS分析数据的变量。

RF法和CARS法在压缩变量的同时还可以提高模型的预测能力和稳健性。其中RF-PLS模型的预测精度和鲁棒性与全光谱-PLS相比仅有微小提高, RSEP值降低至10%, 模型预测结果较准确。但其参与建模的变量数从1 557减少到10, 仅占全谱变量的0.6%。RF法筛选出的关键变量普遍集中在9 881~ 8 539 cm^-1以及5 812 cm^-1和6 352 cm^-1, 这部分的吸收主要由C-H、CH₂和CH₃的二级倍频和组合频以及氢键键合的O-H产生^[24], 而黄芩苷中其他的化学结构信息则无法从筛选变量中得到体现。建模的结果可以说明其压缩变量的可行性, 但由于部分关键化学信息被过度压缩, 模型效果不够理想。

多种算法比较后, 以CARS法筛选的变量建立的定量校正模型预测效果最好, 与全光谱模型的预测性能相比, 模型的相关系数从0.917 0上升到0.979 9, RSEP值从10.58%降低到5.59%。黄芩苷是黄酮类化合物, 其结构中存在苯环、酚羟基、醇羟基、羧基以及醚键, 提取液中还存在水溶液对光谱的影响, 近红外光谱中最主要的吸收峰来自C-H的吸收谱带和O-H的吸收谱带。CARS法筛选出的波段也对应了原始光谱中的出峰位置, 其中7 247~7 000 cm^-1内的吸收主要是由游离O-H的一级倍频产生, 7 140~6 940 cm^-1区域出现酚O-H的一级倍频, 羧酸单体游离O-H伸缩振动的一级倍频吸收出现在6 920 cm^-1附近, 6 850~6 240 cm^-1之间的宽吸收峰由氢键键合的O-H产生, 5 697~4 999 cm^-1归属于C=O的二级倍频和醇的O-H合频吸收峰, 不饱和键C-H的的合频吸收出现在4 660 cm^-1左右, 4 381~4 007 cm^-1的吸收主要来自C-H、CH₂、CH₃的组合频^[25], 这些结构在黄芩苷中均存在。而提取液中水的O-H伸缩振动的一级倍频和二级倍频吸收分别出现在6 944和10 420 cm^-1, 合频吸收出现在5 155和8 197 cm^-1, 这部分干扰变量未出现在筛选出的关键变量中, 说明CARS法能够筛选出与黄芩苷相关的关键变量, CARS-PLS建立的定量校正模型可以为黄芩提取过程中黄芩苷的含量预测提供理论依据。

基金

收起

重大新药创制科技重大专项(2018ZX09201010)
