某堆存铜渣中回收铜金属的选矿试验研究及生产应用

PDF下载

罗春华 ¹^,² , 苏晓晖 ¹ , 陆斌刚 ¹ , 蒲银春 ¹ , 梁金荣 ¹

矿冶工程杂志 | 选矿 2024,44(1): 81-83

收起

矿冶工程杂志 | 选矿 2024, 44(1): 81-83

某堆存铜渣中回收铜金属的选矿试验研究及生产应用

全屏

罗春华¹^,², 苏晓晖¹, 陆斌刚¹, 蒲银春¹, 梁金荣¹

作者信息

^1.镍钴共伴生资源开发与综合利用全国重点实验室，甘肃　金昌　737100

^2.金川镍钴研究设计院，甘肃　金昌　737100

罗春华（1982—），女，湖南怀化人，硕士，高级工程师，主要从事有色金属选矿技术研究。E-mail：chunhua.luo@jnmc.com

Reclaiming Copper Resource from Copper Slag: Beneficiation Test Research and Production Practice

Chunhua LUO¹^,², Xiaohui SU¹, Bingang LU¹, Yinchun PU¹, Jinrong LIANG¹

Affiliations

^1.National Key Laboratory of Nickel & Cobalt Associated Minerals Resources Development and Comprehensive Utilization, Jinchang 737100, Gansu, China

^2.Jinchuan Nickel Cobalt Research & Design Institute, Jinchang 737100, Gansu, China

出版时间: 2024-02-01 doi: 10.3969/j.issn.0253-6099.2024.01.018

文章导航

摘要

收起

对某堆存铜渣开展了工艺矿物学及选矿试验研究，并确定了回收其中铜金属的选矿工艺流程及参数。在原矿含铜0.81%条件下，以Z-200为捕收剂、2^#油为起泡剂，磨矿细度为-0.038 mm粒级占85%，采用快速浮选产出高品位铜精矿，再经一粗两扫两精优先浮选得到低品位铜精矿产品，可获得铜品位26.40%的高品位精矿和铜品位3.58%的低品位精矿，总铜精矿铜品位13.03%、铜回收率76.47%。该回收工艺已成功应用于工程化生产实践，实现了堆存铜渣中铜金属的回收利用。

关键词

铜渣 / 选矿试验 / 优先浮选 / 捕收剂 / 起泡剂 / 碳酸钠 / Z-200 / 铜精矿

Abstract

收起

A process mineralogy study and mineral processing tests were conducted for a copper slag with Cu grade of 0.81%, and a beneficiation flowsheet for recovering copper resource and its technical parameters were determined. With Z-200 and 2^# oil respectively as collector and frother, the slag was processed after being milled to a fineness of -0.038 mm 85%, and a high-grade copper concentrate with Cu grade of 26.40% was collected by fast preferential floatation, while a low-grade copper concentrate with Cu grade of 3.58% was obtained from a subsequent flotation process consisting of one stage of roughing, two stages of scavenging and two stages of cleaning, resulting in the total copper concentrate grading 13.03% Cu at 76.47% recovery. This copper-recovering technique has been successfully applied in commercial practice, showing that the comprehensive utilization of Cu metal resource in a copper slag can be actualized.

Key words

copper slag / beneficiation test / preferential floatation / collector / frother / sodium carbonate / Z-200 / copper concentrate

引用本文

罗春华, 苏晓晖, 陆斌刚, 蒲银春, 梁金荣. 某堆存铜渣中回收铜金属的选矿试验研究及生产应用. 矿冶工程杂志, 2024 , 44 (1) : 81 -83 . DOI: 10.3969/j.issn.0253-6099.2024.01.018

Chunhua LUO, Xiaohui SU, Bingang LU, Yinchun PU, Jinrong LIANG. Reclaiming Copper Resource from Copper Slag: Beneficiation Test Research and Production Practice[J]. Mining and Metallurgical Engineering, 2024 , 44 (1) : 81 -83 . DOI: 10.3969/j.issn.0253-6099.2024.01.018

正文

收起

矿产资源是不可再生资源，且随着矿产资源不断开采，可用矿产资源量越来越少。在铜渣选矿技术应用之前，铜冶炼系统产出的铜渣一直作为废渣堆存，不仅占用场地、浪费人力和资金、影响周围地下和大气环境，同时渣中含有的铜金属不能得到有效回收利用^[1-4]。本文以长期堆存的某铜渣样品为研究对象，开展了矿石工艺矿物特性和选矿回收铜金属的试验研究，掌握铜渣中铜矿物的工艺特性，得到选矿回收铜金属的磨浮工艺技术参数，取得较好的铜回收率指标，并在此基础上开展了工业应用，实现了资源再利用，获得了较好的经济效益。

1　铜渣样品性质

收起

某铜渣样品长期堆存于渣场，属于自然冷却渣型。铜渣中主要铜矿物为辉铜矿、斑铜矿、铜铅硫化物、铜锌硫化物；硅酸盐矿物为铁橄榄石、铁辉石；铁矿物有磁铁矿、含钛磁铁矿等。样品化学多元素分析结果见表1，铜化学物相分析结果见表2。该样品中主要有价金属为铜和铁，其他有价金属含量较低，有害元素砷、氧化镁含量均较低；样品中铜主要以硫化物形式存在。

2　试验结果及分析

收起

2.1　原则流程的确定

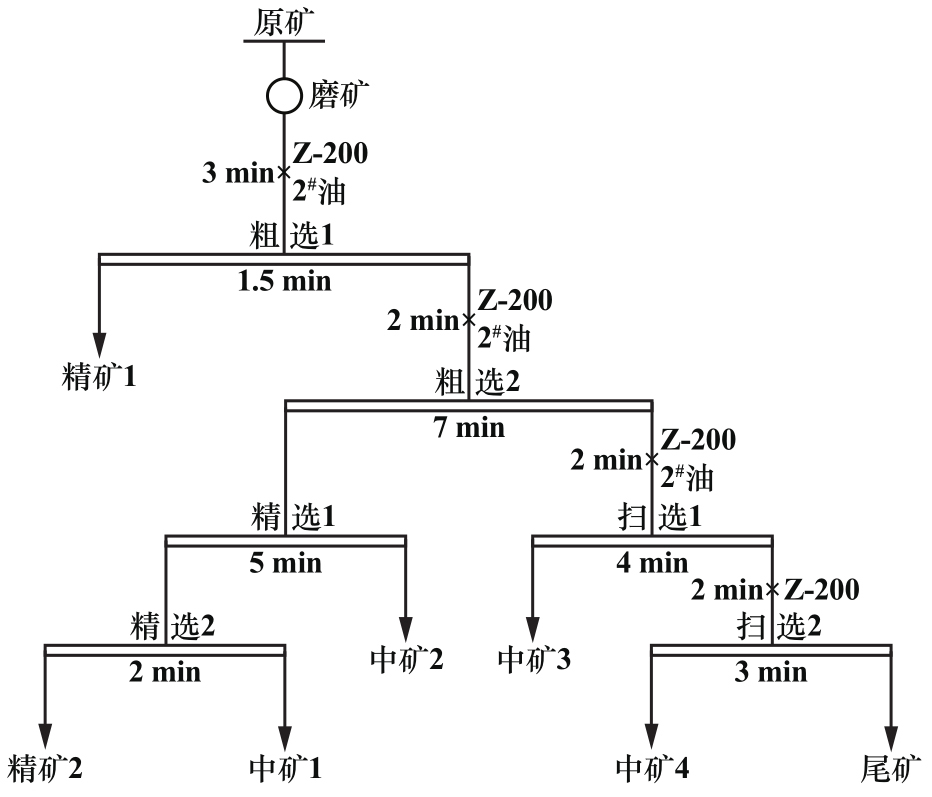

由铜渣样品工艺矿物学研究结果可知，该铜渣可回收的金属硫化物主要为辉铜矿、斑铜矿以及铜铅锌的硫化物，结合缓冷铜渣浮选技术，可采用浮选方法回收该铜渣中的铜金属^[5]。确定的试验流程见图1。

2.2　磨矿细度试验

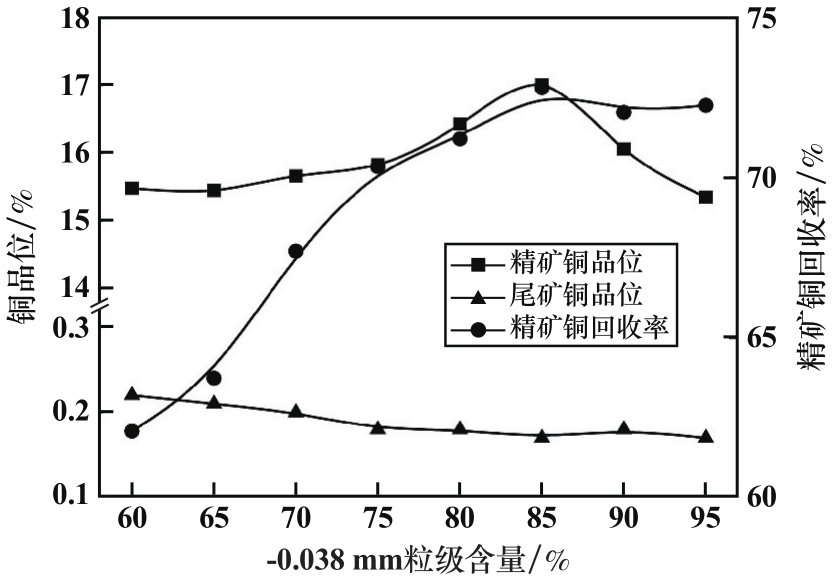

该铜渣样品无矿物的缓冷结晶过程，铜矿物结晶粒度更细，需要细磨才能实现铜矿物单体解离^[6]。采用试验室MQ-Φ240×90小型球磨机进行磨矿试验，磨矿样品质量800 g，磨矿浓度75%，按图1所示流程开展了不同磨矿细度条件下的浮选试验，其中粗选1、粗选2、扫选1和扫选2的Z-200用量分别为45、55、15和10 g/t，粗选1、粗选2和扫选1的2^#油用量分别为15、35和10 g/t，结果如图2所示。结果表明，随着磨矿细度增加，精矿铜品位先增加后降低，铜回收率先快速增加后趋于平缓，铜回收率最高值为72%，尾矿中铜损失逐步降低。综合考虑，磨矿细度选择-0.038 mm粒级占85%。

2.3　捕收剂Z-200用量优化试验

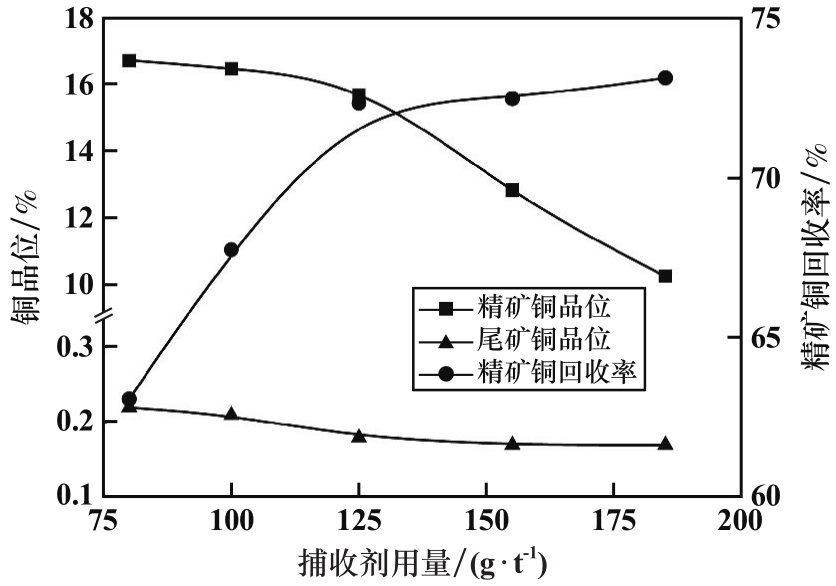

Z-200为硫氨脂类捕收剂，有研究表明，它在黄铜矿表面上的吸附为化学吸附，对黄铜矿的捕收能力很强，是硫化矿的良好捕收剂^[7-8]。以Z-200为铜捕收剂，在磨矿细度-0.038 mm粒级占85%条件下，进行了捕收剂Z-200用量优化试验，药剂用量条件见表3，结果见图3。随着Z-200用量增加，铜品位下降，铜回收率提高。综合考虑，确定适宜的Z-200总用量为125 g/t。

2.4　起泡剂2^#油用量优化试验

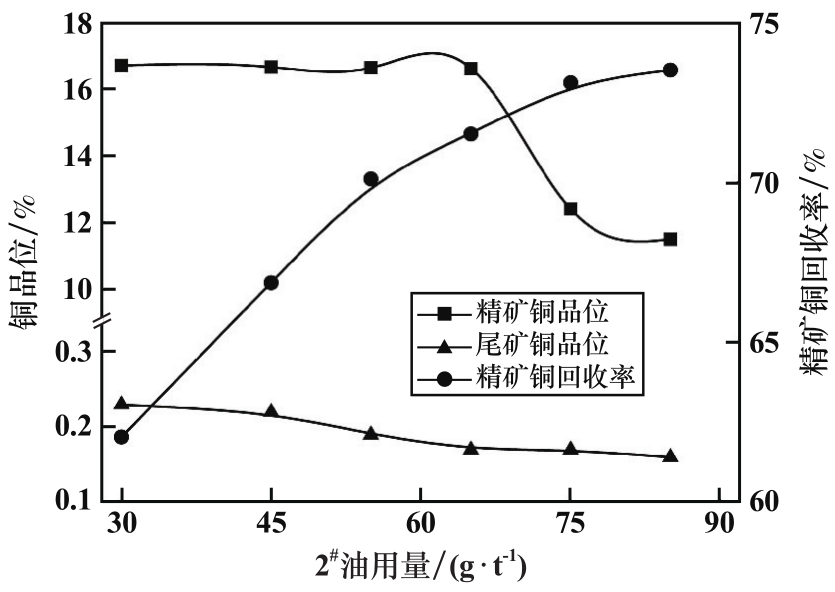

2^#油与捕收剂Z-200联合浮选铜矿物具有较好的效果。在磨矿细度-0.038 mm粒级占85%，捕收剂Z-200总用量125 g/t条件下，进行了2^#油用量试验，药剂用量条件见表4，结果见图4。试验过程中发现，随着2^#油用量增加，浮选泡沫变丰富；但2^#油用量过大时，浮选泡沫发黏，不利于浮选。由图4可知，随着2^#油用量增加，铜精矿品位下降，铜回收率上升。综合考虑，适宜的2^#油总用量为65 g/t。

2.5　全流程闭路试验

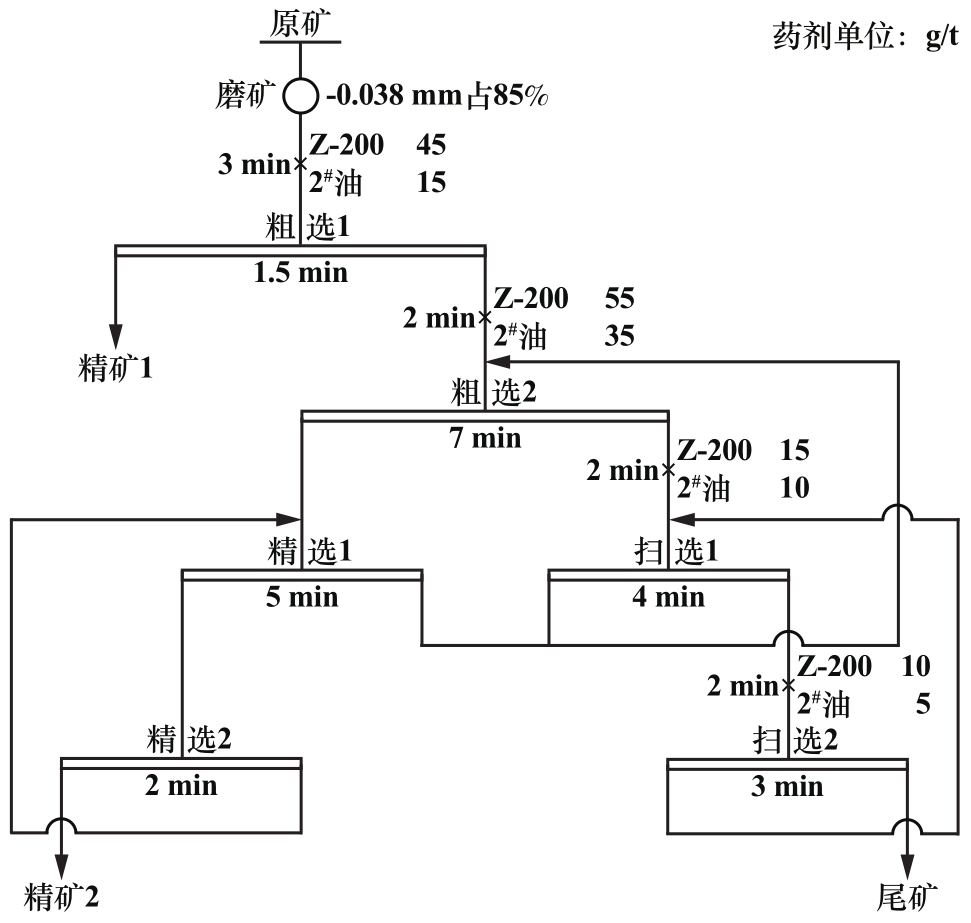

在条件试验基础上，开展了全流程闭路试验，试验流程如图5所示，结果见表5。铜渣含铜0.81%，在磨矿细度-0.038 mm粒级占85%，捕收剂Z-200总用量125 g/t、起泡剂2^#油总用量65 g/t条件下，可获得产率4.75%、铜品位13.03%、铜回收率76.47%的铜精矿。

3　堆存铜渣的工程化生产应用

收起

以小型试验技术参数为依据，开展了堆存铜渣的工程化生产应用。首先，对长期堆存于渣场的老铜渣进行预筛分、破碎并与细粒镍渣、白烟灰分离后，用运输车运送至渣池备用。之后，备用物料进入系统，先由颚式破碎机破碎至-200 mm，然后采用Φ5.8 m×5.8 m半自磨机和Φ5.5 m×9.5 m溢流球磨机磨矿，磨矿产品细度达到-0.038 mm粒级占70%左右。磨矿后的溢流进入浮选流程，通过两次粗选、两次扫选、两次精选和一次精扫选，产出铜精矿和尾矿，采用高效浓密机浓缩、陶瓷过滤机过滤两段脱水流程。

工业应用过程中，对存在的问题进行分析及整改并不断优化工艺条件，最终获得的精矿铜品位12%～13%，铜回收率75%左右。经过半年的生产应用，铜渣选矿车间已处理老铜渣37.1万吨，回收铜金属量约2 080 t，除去生产成本，产生利润值约580万元，创造了较好的经济效益。

4　结论

收起

1）某铜渣样品主要有价金属为铜、铁，含量分别为0.81%、33.45%，有害或不利元素砷、氧化镁含量较低；铜主要以硫化物形式存在，可回收的铜矿物主要为辉铜矿、斑铜矿以及铜铅锌的硫化物。

2）通过工艺条件优化研究，确定了堆存铜渣选矿处理的药剂制度、工艺流程等，闭路试验获得了产率4.75%、铜品位13.03%、铜回收率76.47%的铜精矿。

3）通过工业生产应用，实现了堆存铜渣的工程化应用，经过半年的生产应用，共处理老铜渣37.1万吨，回收铜金属量约2 080 t，除去生产处理成本，产生利润值约580万元，实现了老铜渣二次资源挖潜增效、变废为宝，减少了固体废弃物堆存量，获得了较好的经济收益。

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

吴尧, 邓朝安, 夏自发. 铜渣选矿工艺在我国的应用现状[J]. 采矿工程, 2022(2): 40-42.

[2]

薛超龙, 李慧, 梁精龙, 等. 铜渣资源回收的研究现状及展望[J]. 中国冶金, 2022, 32(2): 108-114.

[3]

王林松, 高志勇, 杨越, 等. 铜渣综合回收利用研究现状[J]. 化工进展, 2021, 40(10): 5237-5250.

[4]

谢文东, 陈雯, 沈强华, 等. 选矿技术贫化铜渣的研究进展[J]. 有色金属科学与工程, 2020, 11(4): 91-97.

[5]

张淑会, 王宝勇, 兰臣臣, 等. 铜渣中有价金属元素回收技术的研究现状及展望[J]. 中国有色冶金, 2022(3): 84-93.

[6]

汪江敏. 选矿技术在铜渣综合利用中的应用[J]. 冶金与材料, 2019, 39(1): 117-119.

[7]

罗仁昆, 吴星琳, 王俊娥, 等. 铜渣高温浮选药剂遴选与药剂制度优化研究[J]. 矿冶工程, 2021, 41(1): 33-36.

[8]

余志翠. 浮选药剂Z200在某铜渣选矿中的应用研究[J]. 世界有色金属, 2019, 39(2): 29-30.
