某铜冶炼渣浮选回收铜工艺试验研究

PDF下载

吴海祥 ¹^,² , 吴维新 ¹^,² , 岳涛 ¹^,² , 陈杭 ¹^,² , 梁治安 ¹^,²

矿冶工程杂志 | 选矿 2024,44(1): 57-59

收起

矿冶工程杂志 | 选矿 2024, 44(1): 57-59

某铜冶炼渣浮选回收铜工艺试验研究

全屏

吴海祥¹^,², 吴维新¹^,², 岳涛¹^,², 陈杭¹^,², 梁治安¹^,²

作者信息

^1.低品位难处理黄金资源综合利用国家重点实验室，福建　厦门　361101

^2.厦门紫金矿冶技术有限公司，福建　厦门　361101

吴海祥（1996—），男，福建连城人，助理工程师，主要从事有色金属选矿工艺应用研究工作。E-mail：ezra_qing@foxmail.com

Reclaiming Copper Resource from Copper Smelting Slag by Flotation Approach

Haixiang WU¹^,², Weixin WU¹^,², Tao YUE¹^,², Hang CHEN¹^,², Zhian LIANG¹^,²

Affiliations

^1.State Key Laboratory of Comprehensive Utilization of Low-Grade Refractory Gold Ores, Xiamen 361101, Fujian, China

^2.Xiamen Zijin Mining & Metallurgy Technology Co Ltd, Xiamen 361101, Fujian, China

出版时间: 2024-02-01 doi: 10.3969/j.issn.0253-6099.2024.01.013

文章导航

摘要

收起

对某含铜2.70%的铜冶炼渣进行了浮选回收铜的试验研究。结果表明，浮选过程中添加硫化钠作为调整剂，并采用中矿集中再选后尾矿分级的工艺流程，可减少一段扫选，降低中矿含泥量，闭路试验获得了铜品位20.59%、回收率91.75%的铜精矿，综合尾矿铜品位降至0.26%。

关键词

铜渣 / 浮选 / 中矿处理 / 分级 / 铜精矿

Abstract

收起

Flotation technique was introduced to reclaim copper resource from a copper smelting slag with Cu grade of 2.70%. With sodium sulfide as the regulator, the scavenger middling was collected for flotation and its tailings were classified into a size range of +20 μm to return, together with the cleaning concentrate of middling, to the quick flotation stage. With this optimized flowsheet, a stage of scavenging can be dislodged and the mud content in the middling can be reduced. Finally, a closed-circuit test produced a copper concentrate grading 20.59% Cu at 91.75% recovery, and the tailings with Cu grade reduced to 0.26%.

Key words

copper smelting slag / flotation / processing of middling / classification / copper concentrate

引用本文

吴海祥, 吴维新, 岳涛, 陈杭, 梁治安. 某铜冶炼渣浮选回收铜工艺试验研究. 矿冶工程杂志, 2024 , 44 (1) : 57 -59 . DOI: 10.3969/j.issn.0253-6099.2024.01.013

Haixiang WU, Weixin WU, Tao YUE, Hang CHEN, Zhian LIANG. Reclaiming Copper Resource from Copper Smelting Slag by Flotation Approach[J]. Mining and Metallurgical Engineering, 2024 , 44 (1) : 57 -59 . DOI: 10.3969/j.issn.0253-6099.2024.01.013

正文

收起

铜是多领域应用的重要金属，国内由铜精矿火法冶炼生产的铜占铜总产量的97%^[1-3]。数据表明，2022年我国精炼铜产量1 106万吨^[4]，产生大量铜渣，由于铜渣成分和结构较为复杂，不利于提取和回收有价金属，铜渣多采用露天堆放，不仅占用土地，而且存在土壤和水体被污染等一系列社会问题^[5]。

本文对某铜冶炼厂冶炼渣开展选矿工艺研究，查明铜渣选厂尾矿跑尾的原因，开展工艺优化试验研究，对两种中矿处理方式进行闭路试验对比，以达到提高铜渣资源综合利用率和获得较好选矿技术指标的目的。

1　试样性质

收起

试样为某铜冶炼企业的冶炼渣，其化学多元素分析结果如表1所示。该冶炼渣铜品位2.70%，铜硫比4.74，属于铜渣中富铜矿的范围。

该企业原有浮选流程为一段快浮+四段扫选，以Z-200与丁基黄药3∶1组合作为铜捕收剂、2^#油作为起泡剂，获得的铜精矿品位20.23%、铜回收率87.27%，尾矿铜品位0.39%。为查明原工艺流程中尾矿跑尾的原因，对二段溢流和尾矿粒度组成及铜矿物解离度进行了分析，结果如表2～3所示。由表2～3可知，二段溢流中铜矿物-10 μm粒级仅占11.09%，单体解离度为82.57%，贫连生体占比为6.35%；尾矿中铜矿物-10 μm粒级占比上升至64.31%，单体解离度为32.90%；二段分级溢流-38 μm粒级占比77.01%，大量细粒含铜矿物未被回收，应加强回收尾矿中细粒单体解离铜矿物。

2　铜渣选矿试验研究

收起

2.1　调整剂种类及用量试验

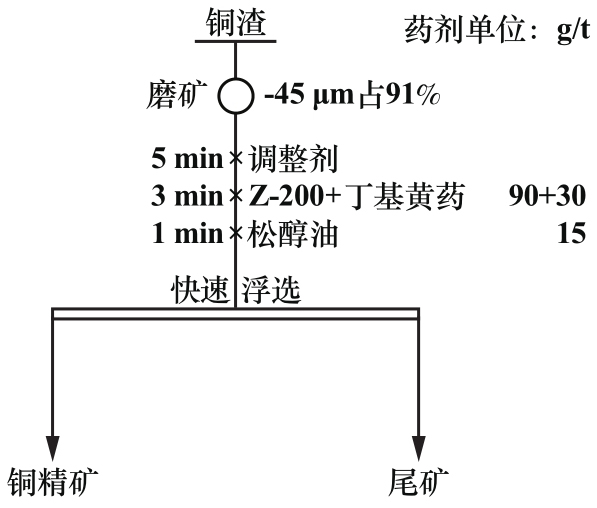

铜冶炼渣是火法冶金的产物，主要由矿石、熔剂、还原剂（或燃料）灰分中的造渣成分组成，是各种氧化物的熔体，成分复杂^[6]。对比了调整剂种类对含铜矿物回收的影响，试验流程如图1所示，结果见表4。结果表明，800 g/t水玻璃为调整剂时，铜品位相比于空白组提高了2.02个百分点、回收率下降了5.64个百分点；600 g/t碳酸钠对精矿铜品位及回收率无积极作用；50 g/t硫化钠为调整剂时，精矿铜回收率较高（84.91%）。其基本原理是：硫化钠在矿浆中电离出的S^-与矿物表面的Cu²⁺反应生成CuS沉淀，形成Cu-S双电层结构，对铜矿物表面产生活化作用，增加了矿物与药剂的接触面积和反应速度，铜矿物可浮性提高。

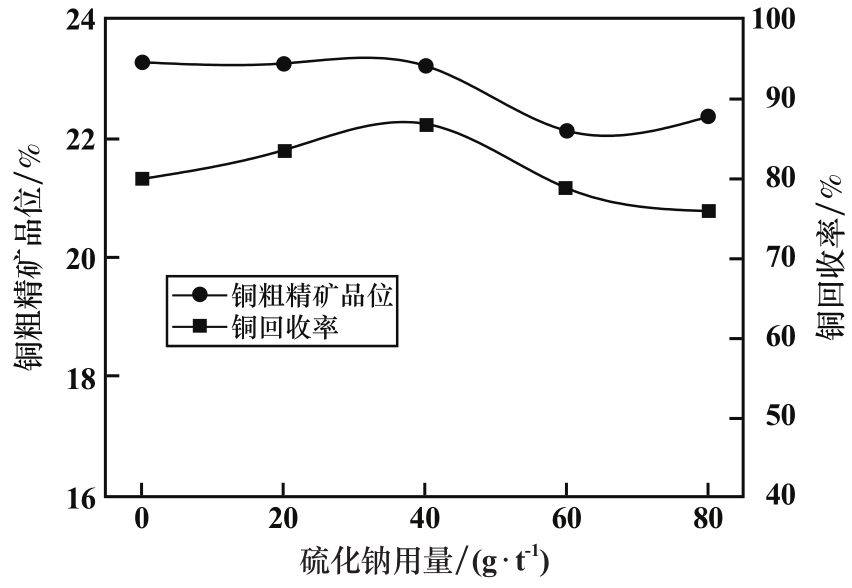

相同条件下进行了硫化钠用量条件试验，结果如图2所示。硫化钠用量由0增至40 g/t，铜粗精矿品位无明显波动，回收率逐步上升，40 g/t时铜粗精矿品位和回收率分别为23.22%和86.91%；硫化钠用量大于40 g/t后，精矿指标下降，说明针对此铜渣，矿浆中硫化钠浓度需谨慎控制，后续扫选硫化钠用量逐步减半，中矿再选不添加硫化钠。

2.2　中矿再选试验

一段快速浮选尾矿经三段扫选回收铜，扫选精矿合并为综合中矿，进行了中矿再选试验，结果见表5，再选尾矿筛析结果见表6。再选精矿铜品位3.05%，再选尾矿中存在部分红紫色较粗矿物颗粒；再选尾矿中+20 μm粒级铜品位14.24%，明显高于-20 μm粒级，原因为：+20 μm粒级含有部分单质铜，有较好的延展性，磨矿阶段经磨机作用形成长条扁平状，同时单质铜密度大，部分在综合中矿再选中掉槽进入再选尾矿，可利用分级进一步提高铜回收率。

2.3　闭路试验

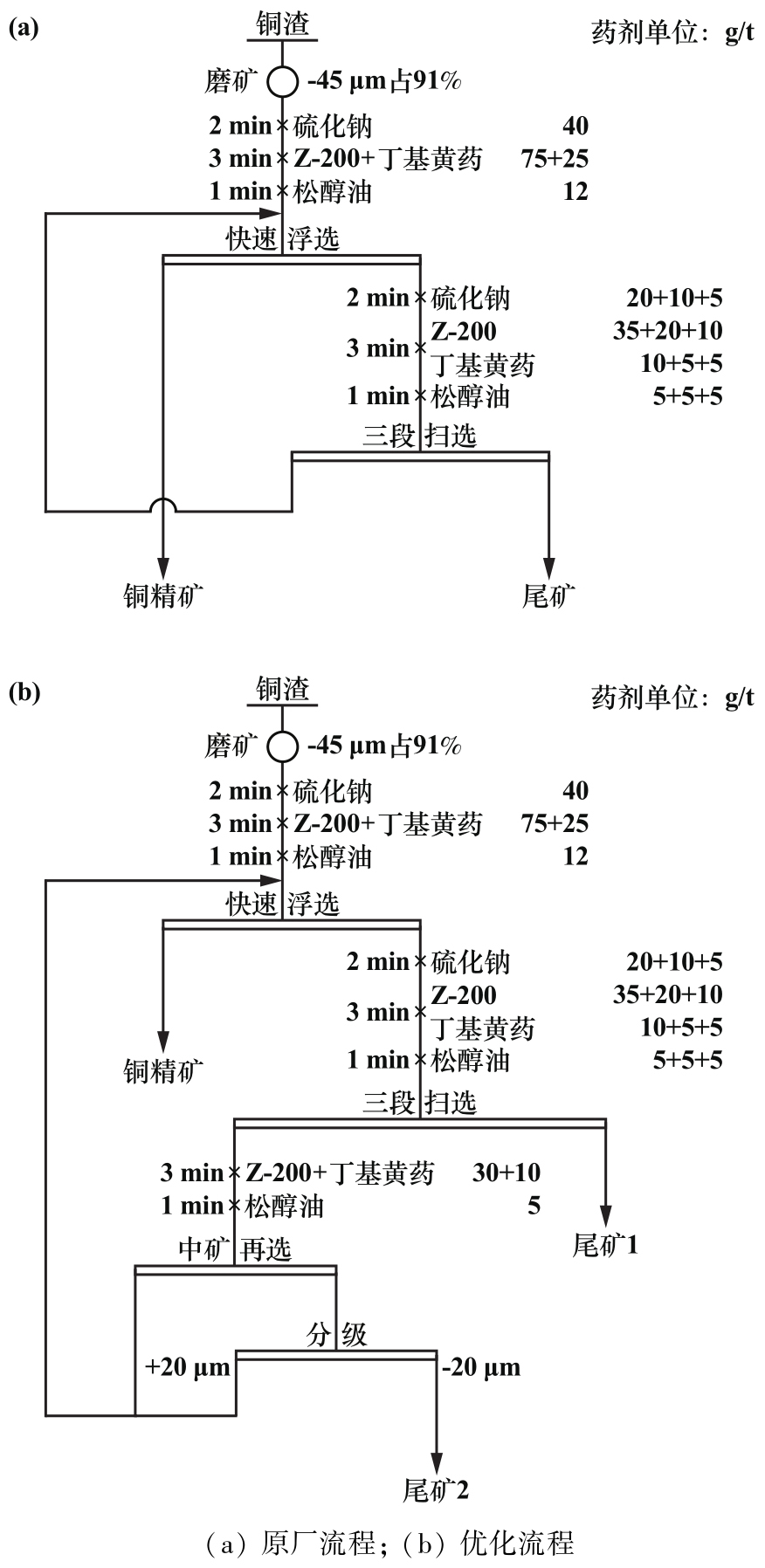

综合中矿再选精矿与再选尾矿分级粗粒品位未达到品质要求，返回快速浮选阶段进行选别。原厂流程及优化流程闭路对比试验结果见表7，试验流程如图3所示。对比中矿集中返回流程，中矿再选-分级流程铜品位提升至20.59%，铜精矿回收率提升至91.75%。主要原因为：综合中矿中存在大量细泥，细泥黏附在粗粒铜矿物表面，起到一种“抑制”作用，使粗粒可浮性降低；细泥表面还存在大量未饱和表面键力，会无选择性地吸附浮选药剂，分级作业减少了中矿闭路循环中细泥的负面影响。

3　结论

收起

1）某铜冶炼厂铜渣中铜品位2.70%，TFe品位40.28%，铜硫比4.74，属于铜渣中富铜矿类别；铜渣中部分铜矿物嵌布粒度极细，原选矿流程中尾矿铜矿物-10 μm粒级占比64.31%，存在大量细粒含铜矿物未被回收利用。

2）一段快速浮选添加40 g/t硫化钠作为调整剂，可获得铜品位23.46%、回收率84.91%的铜精矿；综合中矿再选后的尾矿+20 μm粒级铜品位14.24%，存在部分单质铜。

3）综合中矿再选后进行分级可减少细泥对浮选指标的影响，铜品位提升至20.59%，铜精矿回收率91.75%，综合尾矿铜品位降至0.26%，获得了良好的技术指标。中矿再选-分级流程可为同类铜冶炼渣选矿提供参考。

基金

收起

福建省科技计划区域发展项目(2020H4030)

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

周松林. 铜冶炼渣选矿[M]. 北京: 冶金工业出版社, 2014.

[2]

舒敏, 刘昆, 彭康, 等. 浅析我国铜冶炼渣资源化利用标准化现状[J]. 中国标准化, 2020(8): 177-180.

[3]

中国大宗工业固体废物综合利用产业发展报告编写组. 中国大宗工业固体废物综合利用产业发展报告(2021—2022年度)[M]. 北京: 工业固废网，中循新科环保科技(北京)有限公司, 2022.

[4]

中华人民共和国统计局. 中国统计年鉴[M]. 北京: 中国统计出版社, 2022.

[5]

董莎. QN公司有色金属冶炼废渣的营销渠道优化研究[D]. 西安: 西安电子科技大学, 2015.

[6]

罗仁昆, 吴星琳, 王俊娥, 等. 铜渣高温浮选药剂遴选与药剂制度优化研究[J]. 矿冶工程, 2021, 41(1): 33-36.
