岩体构造是隧道工程中影响工程质量的关键因素^[1]。互层状岩体^[2]由两种不同岩性的岩层交互形成，其层间胶结力差、岩体强度低。当在互层状围岩中爆破掘进隧道时，爆破能量与围岩内部的互层构造互相作用，极易出现岩层剥落、掉块，超欠挖以及围岩损伤等情况^[3-5]，严重超挖甚至会引起隧道掌子面岩体失稳、塌方等事故^[6]，显著增加了施工难度与安全风险，因此，亟须开展互层状围岩爆破损伤特征研究^[7]。

切槽爆破技术在切槽方向上可实现应力集中，从而使爆生裂纹按预定方向发展^[8-11]，为互层状围岩爆破存在的问题提供了解决思路。

目前对互层状围岩切槽爆破破岩规律研究较少，切槽爆破聚能和应力导向规律尚不清晰。本文依托某隧道工程，采用数值模拟方法，探讨互层状围岩隧道爆破施工过程中互层空间位置分布特征对爆破成形效果的影响规律，以期为类似工程提供经验借鉴。

1　工程概述

收起

根据渝武高速某隧道工程实际情况，对所研究互层状围岩作出如下限定：

1）围岩互层面垂直于隧道横断面。

2）围岩互层厚度为每层2 m。

3）围岩岩性为砂岩-砂质泥岩互层。

图1为围岩互层面与周边孔连心线的位置关系，可分为垂直、斜交或平行3种。本文对围岩互层面与炮孔连心线垂直情况下的互层面对两邻近周边孔爆破效果的影响展开研究。

2　数值模拟计算设计

收起

2.1　材料本构参数

2.1.1　岩石材料

HJC模型是引入应变率效应而提出的一种岩石动态损伤本构模型，其中极限面描述为损伤、应变率与静水压力的函数^[12]。本文选用*MAT_JOHNSON_HOLMQUIST_CONCRETE材料模型，砂岩与砂质泥岩的力学参数^[13]见表1。

2.1.2　炸药材料及状态方程

选用2号岩石乳化炸药，其物理力学参数如表2所示。炸药材料选用LS-DYNA内嵌高能炸药材料模型*MAT_HIGH_EXPLOSIVE_BURN，对应的JWL状态方程^[14]为：

(1)

式中：p为爆轰产物压力；V为相对体积；E₀为初始比内能；A、B、R₁，R₂和w均为材料常数。

2.1.3　空气材料及状态方程

采用不耦合装药结构^[15]，耦合介质为空气，采用流固耦合算法，炮孔周围部分空气域与围岩耦合。采用LS-DYNA程序提供的空白材料模型*MAT_NULL模拟空气域，其线性多项式*EOS_LINEAR_POLYNOMIAL状态方程为：

(2)

式中：C₀～C₆均为常数；u为动态黏度。对应的参数取值见表3。

2.2　计算模型

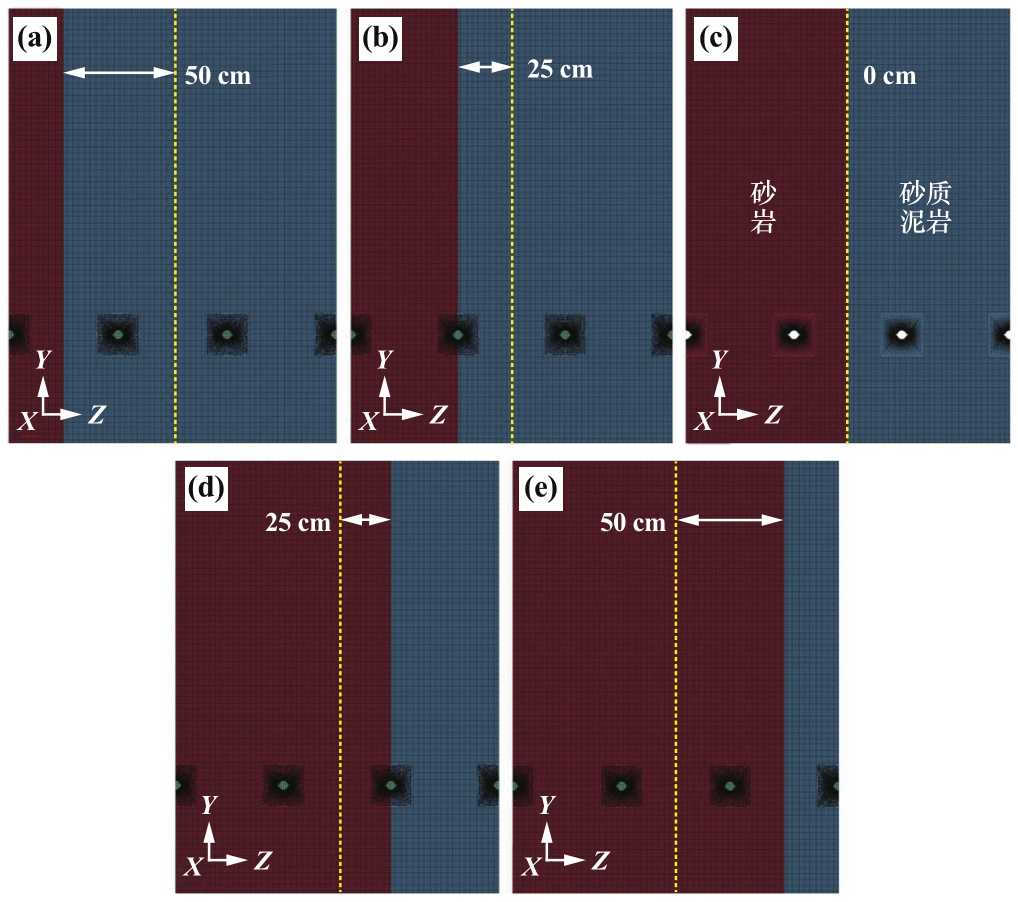

为提高计算效率，采用准二维模型、装药炮孔同时起爆。根据围岩互层面与炮孔连心线相对位置关系，基于LS-DYNA显式有限元分析软件建立不同工况相应的计算模型，如图2所示。图2中工况模型采用相同尺寸、参数、算法，区别仅在于围岩互层面与两炮孔连心线的相对位置关系。

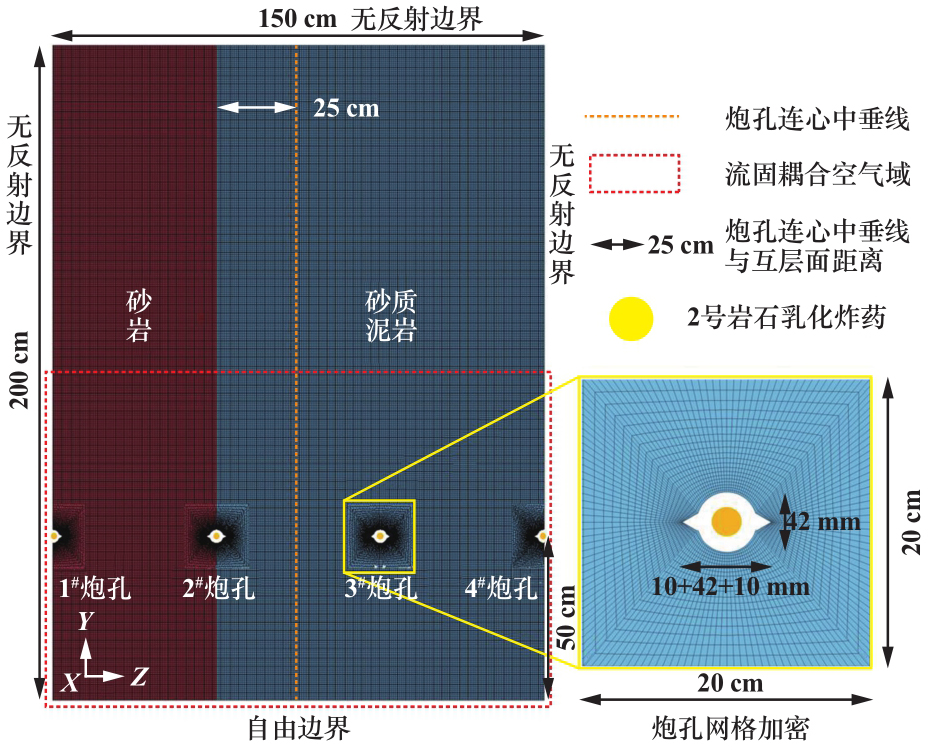

以工况2（围岩互层面贯穿2^#炮孔）计算模型为例，为了避免模型边界对计算结果的影响，模型整体尺寸150 cm×200 cm，如图3所示。

围岩为砂岩-砂质泥岩互层，共4个周边孔，直径42 mm，切槽深度10 mm，角度60°，炮孔中心间距50 cm，光爆层厚度50 cm，2号岩石乳化炸药直径32 mm，采用径向不耦合装药结构，耦合介质为空气。模型上、左、右边界均设置为无反射边界以模拟无限远的围岩；下边界设置为自由边界以模拟光爆层。由于模型采用准二维计算模型，Z方向划分为1个单元，所有网格节点施加Z方向位移约束，该方法可显著减小模型计算量。

3　数值模拟结果与讨论

收起

3.1　典型工况爆破效果

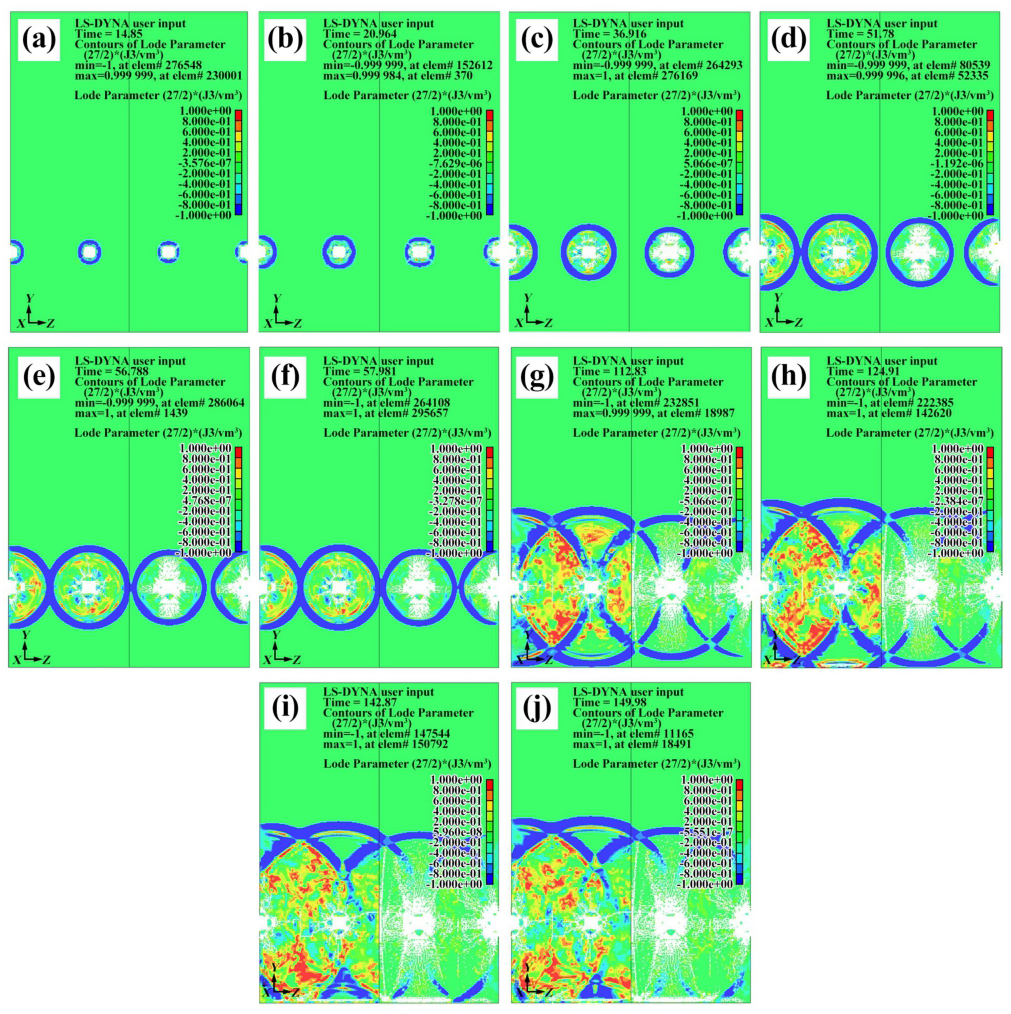

采用LS-DYNA进行爆破仿真计算，并利用LS-PREPOST进行计算结果的显式分析。图4为围岩互层面与炮孔连心中垂线重合时（工况3）起爆后围岩应力波及裂纹云图。

分析图4可知：炸药起爆后15 μs时砂岩层粉碎区形成，21 μs时砂质泥岩层粉碎区形成，37 μs时砂岩层破碎区形成，52 μs时砂质泥岩层破碎区形成；砂岩层中1^#和2^#炮孔振动波峰在52 μs时相遇叠加，互层面两侧2^#和3^#炮孔振动波峰在56.8 μs时相遇叠加，砂质泥岩层中3^#和4^#炮孔振动波峰在58 μs时相遇叠加；互层面两侧炮孔振动波传播至互层面时，有明显被互层面吸收的现象；砂岩层和砂质泥岩层炮孔振动波分别在113 μs和125 μs时传播至自由面并产生反射拉伸应力波，造成光爆层岩体受拉破坏出现层裂，对应爆破振动波在砂岩与砂质泥岩中传播速度分别为4 424 m/s和4 000 m/s；143 μs时孔间贯通裂纹形成，开挖轮廓面基本形成；150 μs时裂纹扩展趋于稳定，裂纹区形成。以上结果表明，砂岩中爆破振动波传播速度略高于砂质泥岩中的传播速度。

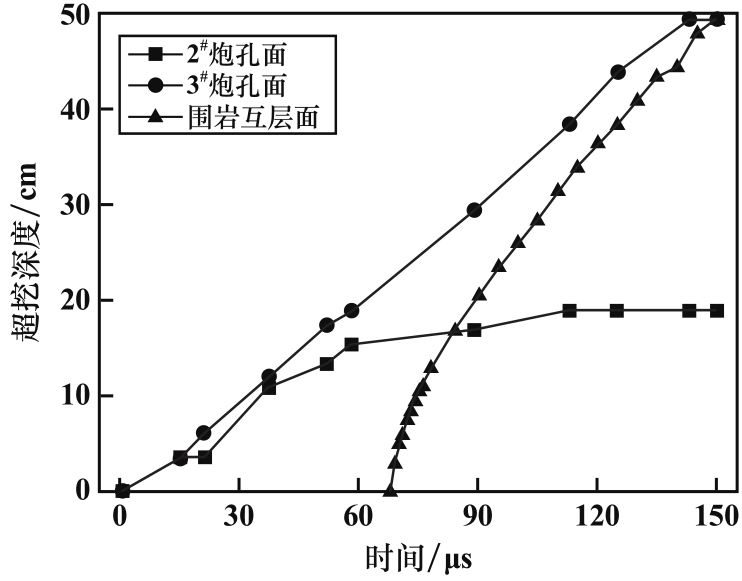

图5为工况3砂岩层2^#炮孔面（贯穿炮孔且垂直于炮孔连心线）、砂质泥岩层3^#炮孔面、围岩互层面上超挖深度时程曲线。t=0～58 μs时，砂岩层2^#炮孔面超挖深度随时间增大至15.5 cm，t=58～113 μs时缓慢增大至19.0 cm后停止增大；t=0～143 μs时，砂质泥岩3^#炮孔面超挖深度随时间匀速增大至49.5 cm；围岩互层面在68 μs时开始出现损伤，超挖深度随着两侧炮孔振动波峰的叠加迅速延伸，在150 μs时增大至49.6 cm。以上结果表明，相同爆破荷载下互层围岩中较软岩层受破坏更严重，导致更大的超挖量；两炮孔振动波峰的叠加会加剧对围岩的损伤。

3.2　不同工况爆破效果对比

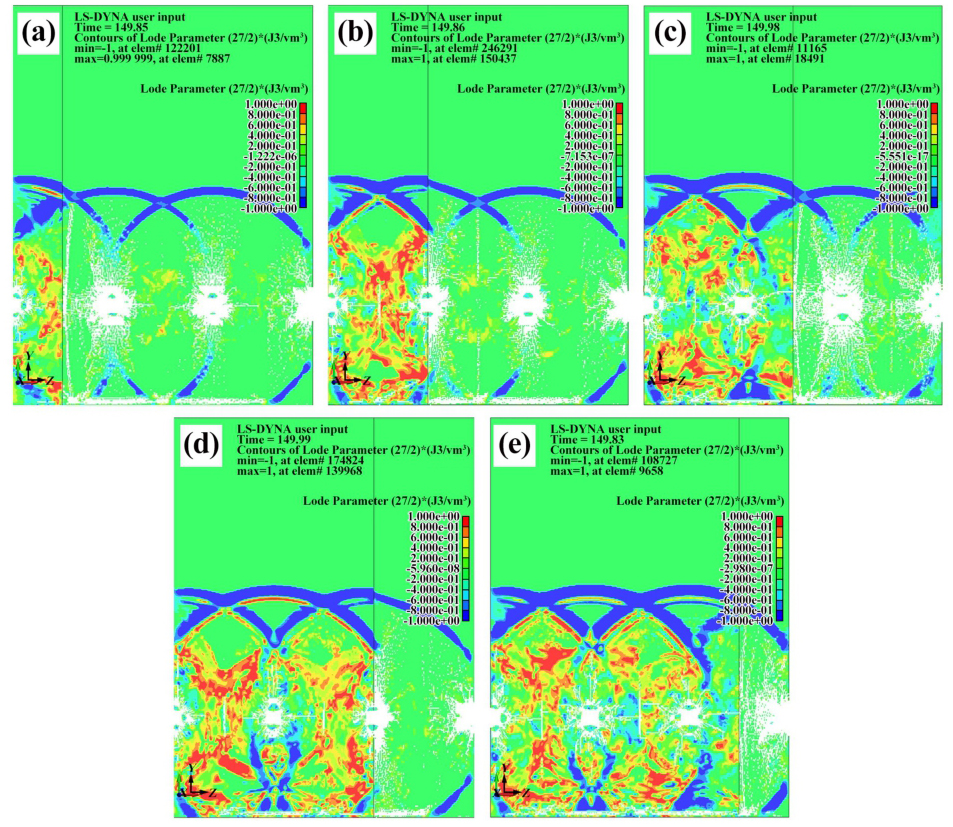

图6为t=150 μs时各工况整体模型围岩应力波及裂纹扩展云图，探究互层面与炮孔连心线不同相对位置关系对2^#、3^#炮孔间围岩爆破效果的影响。

当互层面贯穿2^#炮孔（工况2）时，2^#、3^#炮孔间为砂质泥岩，两炮孔间裂纹未贯穿且2^#炮孔一侧裂纹扩展距离较短，互层面上砂质泥岩一侧超挖较为严重；互层面贯穿3^#炮孔（工况4）时，2^#、3^#炮孔间为砂岩，两炮孔间裂纹未贯穿且在3^#炮孔裂纹扩展距离较短，互层面上砂质泥岩一侧超挖较为严重。以上结果表明：互层面吸收爆破能量较多，互层面上围岩损伤严重；互层面贯穿炮孔时，爆破能量有向较软岩层一端倾斜的趋势，易导致较硬一端围岩裂纹不贯通。

2^#、3^#炮孔间为砂质泥岩（工况1）时，2^#、3^#炮孔爆破效果几乎相同，孔间裂纹基本贯通；2^#、3^#炮孔间为砂岩（工况5）时，2^#、3^#炮孔爆破效果几乎相同，炮孔间形成贯通裂纹；互层面位于2^#、3^#炮孔间（工况3）时，孔间裂纹贯通。以上结果表明，互层面位于炮孔连心中垂线时，孔间爆破效果较为理想。

3.3　不同工况超挖量对比

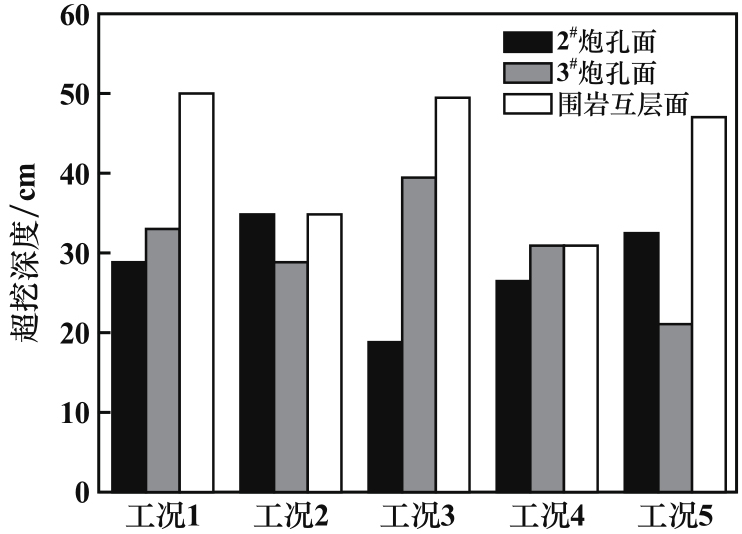

图7为t=150 μs时2^#炮孔面、3^#炮孔面、围岩互层面的超挖深度。对比2^#炮孔面、3^#炮孔面超挖深度，当互层面距离2^#、3^#炮孔连心中垂线50 m（工况1、5）时，靠近互层面的炮孔超挖深度较低；当互层面贯穿炮孔（工况2、4）时，互层面上炮孔超挖深度较高，表明互层面对爆破能量有吸收作用；当互层面垂直2^#、3^#炮孔连心线（工况3）时，砂质泥岩中炮孔面超挖深度显著大于砂岩中炮孔面超挖深度，再次说明较软岩受爆破损伤更严重。

围岩互层面上超挖深度分析结果表明，互层面上超挖深度普遍较大，且工况1、3、5的超挖深度大于工况2、4的超挖深度，再次说明2^#、3^#炮孔振动波峰叠加加剧了围岩的损伤。

4　结论

收起

依托渝武高速某隧道工程，根据现场实际情况开展数值模拟研究，分析围岩互层面与2^#、3^#炮孔连心中垂线重合（工况3）时的爆破发展，分析t=150 μs时各工况应力波及裂纹扩展云图、超挖量。研究发现：

1）砂岩中的爆破振动波传播速度略高于砂质泥岩中的爆破振动波传播速度。

2）相同爆破荷载下互层状围岩中较软岩层受破坏更严重，导致更大的超挖量；2^#、3^#炮孔振动波峰叠加会加剧围岩损伤。

3）互层面吸收爆破能量较多，互层面上围岩损伤严重；互层面贯穿炮孔时，爆破能量有向较软岩层一端倾斜的趋势，易导致较硬一端围岩裂纹不贯通；互层面位于炮孔连心中垂线时，孔间爆破效果较为理想。
