银杏叶生物炭基肥修复重金属污染土壤方法研究

PDF下载

王霞霞 ¹^,² , 刘静霖 ¹ , Zanariah Jasmani ²

矿冶工程杂志 | 冶金 2024,44(6): 104-107

收起

矿冶工程杂志 | 冶金 2024, 44(6): 104-107

银杏叶生物炭基肥修复重金属污染土壤方法研究

全屏

王霞霞¹^,², 刘静霖¹, Zanariah Jasmani²

作者信息

^1.吕梁学院，山西　吕梁　033000

^2.马来西亚理工大学，马来西亚　新山　柔佛　81300

王霞霞（1986—），女，山西吕梁人，博士，讲师，主要研究方向为园林植物应用于生态修复。E-mail：xiaxiamy_wang@163.com

Remediation of Heavy Metal Contaminated Soil with Ginkgo Biloba Biochar-Based Fertilizer

Xiaxia WANG¹^,², Jinglin LIU¹, Zanariah Jasmani²

Affiliations

^1.Lyuliang University, Lyuliang 033000, Shanxi, China

^2.University Teknologi Malaysia, Johor 81300, Skudai, Malaysia

出版时间: 2024-12-01 doi: 10.3969/j.issn.0253-6099.2024.06.022

文章导航

摘要

收起

利用银杏叶制备银杏叶生物炭基肥，在修复时间4 d、银杏叶生物炭基肥添加量4%、反应温度30 ℃条件下修复重金属污染土壤。结果表明：Pb、Cd、Cu稳定效率分别达到89.5%、97.5%和74.9%；Pb、Cd、Cu弱酸可提取态占比分别由43.81%、60.53%、65.31%降至12.21%、52.75%、60.47%，Pb、Cd可还原态占比分别由11.12%、36.35%降至10.02%、33.71%，Pb、Cd可氧化态占比分别由14.36%、0.76%降至11.61%、0.74%，Cu可氧化态占比由11.13%升至14.12%，Pb、Cd、Cu残渣态占比分别由30.71%、2.36%、22.33%升至66.16%、12.80%、24.19%。银杏叶生物炭基肥稳定性强、修复效果好、成本低，在修复重金属污染土壤方向有较好的应用前景。

关键词

生物炭 / 银杏叶 / 生物炭基肥 / Pb / Cd / Cu / 土壤修复 / 重金属污染

Abstract

收起

Ginkgo biloba biochar-based fertilizer prepared with Ginkgo biloba was used for remediation of heavy metal contaminated soil. After 4 d remediation at 30 ℃ by adding 4% ginkgo biloba biochar-based fertilizer, the stabilization efficiencies of Pb, Cd, and Cu can reach 89.5%, 97.5%, and 74.9%, respectively. It is shown that the contents of acid extractable Pb, Cd and Cu decrease from 43.81%, 60.53% and 65.31% to 12.21%, 52.75% and 60.47% respectively; the contents of reducible Pb and Cd decrease from 11.12% and 36.35% to 10.02% and 33.71% respectively; the contents of oxidizable Pb and Cd decrease from 14.36% and 0.76% to 11.61% and 0.74%, respectively, while the content of oxidizable Cu increases from 11.13% to 14.12%; the contents of residual Pb, Cd, and Cu increase from 30.71%, 2.36%, and 22.33% to 66.16%, 12.80%, and 24.19%, respectively. It is concluded that with strong stability and a good remediation effect at low cost, such ginkgo biloba biochar-based fertilizer shows a good application prospect in remediation of heavy metal contaminated soil.

Key words

biochar / ginkgo biloba / biochar-based fertilizer / Pb / Cd / Cu / soil remediation / heavy metal pollution

引用本文

王霞霞, 刘静霖, Zanariah Jasmani. 银杏叶生物炭基肥修复重金属污染土壤方法研究. 矿冶工程杂志, 2024 , 44 (6) : 104 -107 . DOI: 10.3969/j.issn.0253-6099.2024.06.022

Xiaxia WANG, Jinglin LIU, Zanariah Jasmani. Remediation of Heavy Metal Contaminated Soil with Ginkgo Biloba Biochar-Based Fertilizer[J]. Mining and Metallurgical Engineering, 2024 , 44 (6) : 104 -107 . DOI: 10.3969/j.issn.0253-6099.2024.06.022

正文

收起

世界各地矿区土壤均存在重金属复合污染、土壤结构不良和养分匮乏等问题。目前针对矿区重金属污染土壤修复的主要技术为物理化学修复技术^[1-3]和化学植物联合修复技术^[4-6]。包括热处理技术^[7]、客土稀释法^[8-9]和化学固定法^[10-11]在内的物理化学修复技术工程量大、成本高，应用相对受限。植物修复技术^[12-13]环境友好，具有成本效益和景观效应，适用于低中度重金属污染土壤修复。植物修复技术通常协同其他常规的化学修复技术作为修复工程的最后一步，一方面植物的生长可以减少水土流失，另一方面化学改良剂的添加可以改良土质和降低重金属迁移扩散。然而，化学改良剂成本高，可能会破坏土壤原有生态平衡，造成二次污染。

生物炭基肥具有稳定性强、能吸附其他有机物质、保持土壤水分、增加微生物活性、促进有机物质分解和转化、提高土壤肥力、促进植物生长和发育等特点，在土壤修复中具有明显优势^[14-15]。银杏叶是银杏科植物银杏的干燥叶，来源广泛、易于获取、价格低廉。目前银杏叶生物炭用于修复重金属污染土壤的研究较少，本文开展了银杏叶生物炭基肥修复重金属污染土壤的研究。

1　实验

收起

1.1　实验原料

供试土壤取自山西省方山县德润煤焦矿区重金属污染地0～20 cm表土层。将土壤样自然风干，研磨后过5 mm尼龙筛。供试土壤pH值5.33，电导率77.1 μS/cm，其中有机质质量分数21.27 g/kg，Pb、Cd、Cu质量分数分别为225.61、6.38、305.14 mg/kg。

1.2　实验方法

1.2.1　生物炭基肥的制备

将干燥、粉碎后的银杏叶置于600 ℃马弗炉中热解2 h，用去离子水洗涤、烘干，制备银杏叶生物炭；然后将银杏叶生物炭与尿素按质量比1∶2混合均匀，加入去离子水搅拌充分混合；将混合物放于马弗炉中，在400 ℃下加热2 h，将其粉碎后过80目（180 μm）筛，筛下粉末与膨润土按质量比3∶1混合得到混合物料；在混合物料中喷入蒸馏水，并置于造粒机中造粒，造粒后烘干，得到银杏叶生物炭基肥。

1.2.2　银杏叶生物炭及银杏叶生物炭基肥的表征

采用SEM扫描电子显微镜测试银杏叶生物炭及银杏叶生物炭基肥的表面形貌、微观结构；采用FTIR红外光谱仪测定银杏叶生物炭及银杏叶生物炭基肥的官能团。

1.2.3　土壤中Pb、Cd、Cu的稳定化实验

称取5 mm尼龙筛筛下供试土壤200 g，分别加入一定量银杏叶生物炭、银杏叶生物炭基肥，混合均匀，控制含水量30%左右，研究不同修复时间、修复剂添加量、反应温度条件下银杏叶生物炭及银杏叶生物炭基肥对Pb、Cd、Cu的重金属稳定效率：

(1)

式中：R为重金属稳定效率；C₀为重金属污染土壤重金属浸出质量浓度，mg/L；C_t为稳定后土壤重金属浸出质量浓度，mg/L。

1.2.4　土壤中Pb、Cd、Cu的形态分析

采用BCR连续提取法提取测定土壤中Pb、Cd、Cu的形态分布，将重金属形态分为弱酸可提取态、可还原态、可氧化态和残渣态4种形态。

2　实验结果及讨论

收起

2.1　银杏叶生物炭及银杏叶生物炭基肥的表征

银杏叶生物炭及银杏叶生物炭基肥的SEM图像如图1所示。由图1可知，银杏叶生物炭表面相对平整光滑；银杏叶生物炭基肥表面十分粗糙，并附着颗粒，这在一定程度上增加了生物炭基肥的比表面积，可为土壤中重金属提供更多的附着位点。

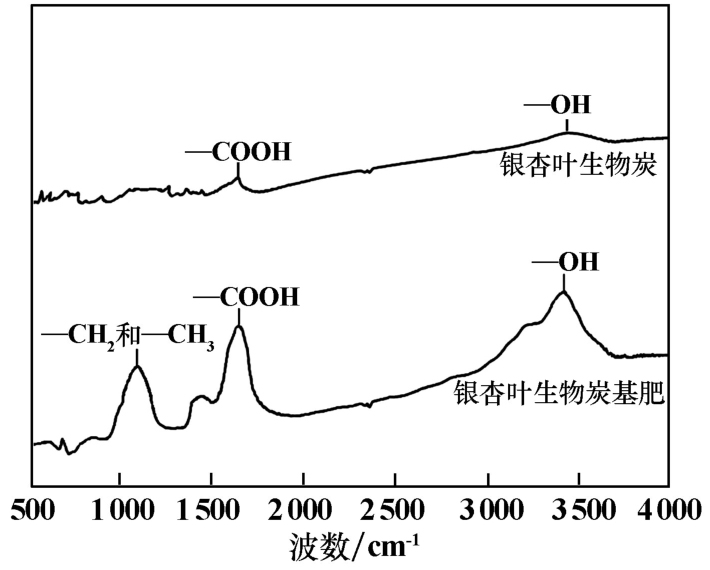

银杏叶生物炭及银杏叶生物炭基肥的红外光谱如图2所示。由图2可见：银杏叶生物炭表面存在羟基（—OH）、羧基（—COOH）等官能团，其对土壤中重金属具有一定吸附作用；银杏叶生物炭基肥表面不仅存在羟基（—OH）、羧基（—COOH）等含氧官能团，还具有甲基、亚甲基等部分烷烃基团，其对土壤中重金属的吸附具有更大的潜力。

2.2　土壤修复

2.2.1　银杏叶生物炭与银杏叶生物炭基肥对重金属污染土壤的修复

添加量3%、修复时间3 d、反应温度20 ℃条件下，考察了银杏叶生物炭与银杏叶生物炭基肥对Pb、Cd、Cu稳定效率的影响，结果如表1所示。由表1可知，银杏叶生物炭对Pb、Cd、Cu的稳定效率分别为36.6%、70.6%、24.1%，银杏叶生物炭基肥对Pb、Cd、Cu稳定效率分别为55.1%、85.3%、39.6%，说明银杏叶生物炭基肥比银杏叶生物炭对重金属污染土壤中Pb、Cd、Cu的稳定效率更高。

2.2.2　修复时间

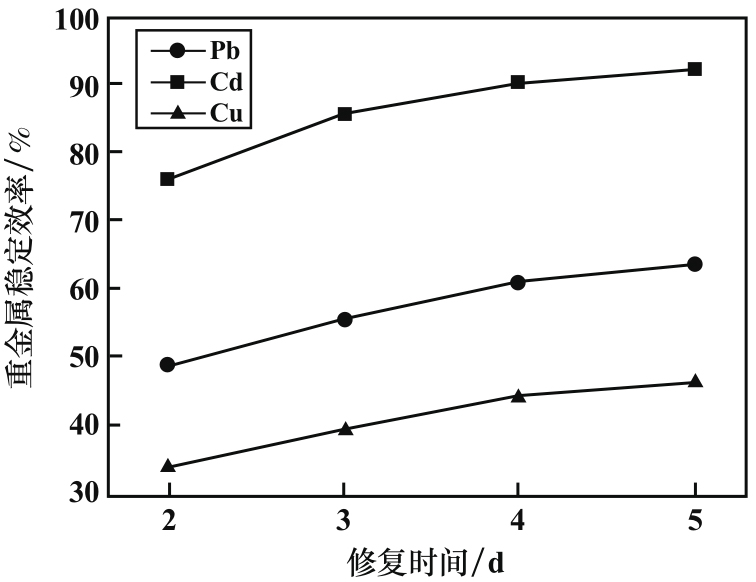

银杏叶生物炭基肥添加量3%、反应温度20 ℃条件下，考察了修复时间对Pb、Cd、Cu稳定效率的影响，结果如图3所示。由图3可知，修复时间由2 d延长到4 d，Pb、Cd、Cu稳定效率分别由48.8%、75.6%、34.1%升至60.5%、90.3%、44.4%，之后再延长修复时间，Pb、Cd、Cu稳定效率变化较小。这是由于随着修复时间延长，银杏叶生物炭基肥对土壤中重金属的吸附逐渐达到平衡。较佳的修复时间为4 d。

2.2.3　银杏叶生物炭基肥添加量

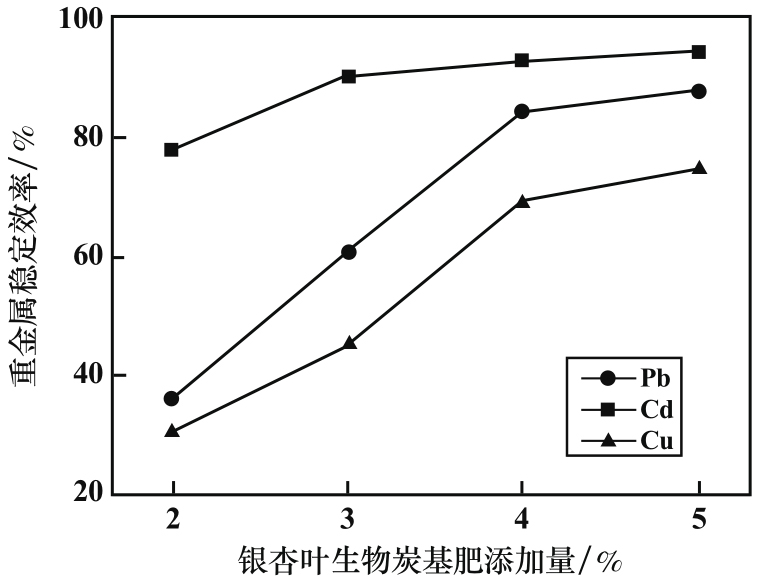

修复时间4 d、反应温度20 ℃条件下，考察了银杏叶生物炭基肥添加量对Pb、Cd、Cu稳定效率的影响，结果如图4所示。由图4可知：银杏叶生物炭基肥添加量由2%升至4%，Pb、Cd、Cu稳定效率分别由36.5%、78.1%、30.5%升至84.2%、93.3%、69.2%；银杏叶生物炭基肥添加量由4%升至5%，Pb、Cd、Cu稳定效率变化较小。随着银杏叶生物炭基肥添加量增加，银杏叶生物炭基肥与重金属接触面积增大，提供的吸附位点增加；银杏叶生物炭基肥添加量增大到一定数值后，添加量过量，单位稳定效率变低，造成资源浪费。较佳的银杏叶生物炭基肥添加量为4%。

2.2.4　反应温度

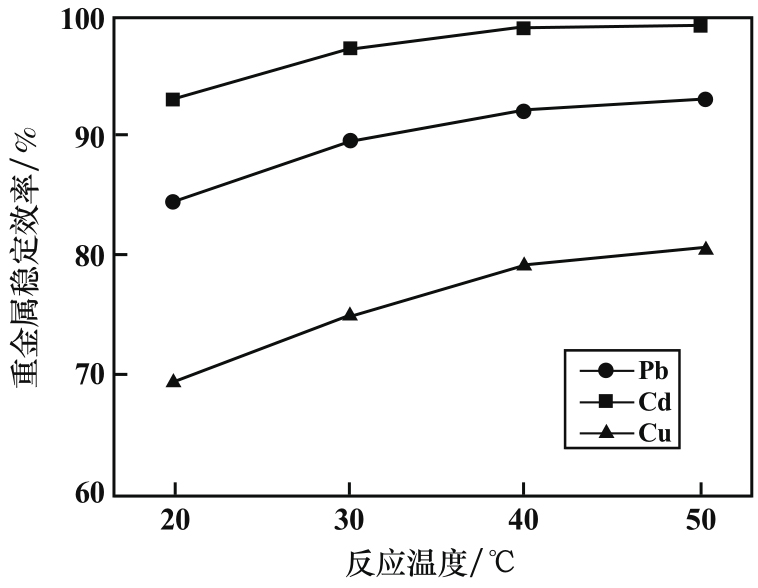

修复时间4 d、银杏叶生物炭基肥添加量4%条件下，考察了反应温度对Pb、Cd、Cu稳定效率的影响，结果如图5所示。由图5可知：反应温度由20 ℃升至30 ℃，Pb、Cd、Cu稳定效率分别由84.2%、93.3%、69.2%升至89.5%、97.5%、74.9%；继续升高反应温度，Pb、Cd、Cu稳定效率仍在增长，但综合考虑现场的土壤修复，温度较难维持在更高，因此，选择反应温度30 ℃。

2.2.5　优化实验

优化实验条件为：修复时间4 d，银杏叶生物炭基肥添加量4%，反应温度30 ℃。在该条件下使用银杏叶生物炭基肥处理重金属污染土壤，Pb、Cd、Cu稳定效率分别达到89.5%、97.5%、74.9%。

2.3　银杏叶生物炭基肥对Pb、Cd、Cu的形态的影响

采用BCR连续提取法提取测定添加银杏叶生物炭基肥前后土壤中Pb、Cd、Cu的形态分析，结果如表2所示。结果表明：在重金属污染土壤中添加银杏叶生物炭基肥修复后，Pb、Cd、Cu弱酸可提取态占比分别由43.81%、60.53%、65.31%降至12.21%、52.75%、60.47%，Pb、Cd可还原态占比分别由11.12%、36.35%降至10.02%、33.71%，Pb、Cd可氧化态占比分别由14.36%、0.76%降至11.61%、0.74%，Cu可氧化态占比由11.13%升至14.12%，Pb、Cd、Cu残渣态占比分别由30.71%、2.36%、22.33%升至66.16%、12.80%、24.19%。

3　结论

收起

1）以干燥、粉碎后的银杏叶制得银杏叶生物炭基肥。在修复时间4 d、银杏叶生物炭基肥添加量4%、反应温度30 ℃条件下，采用银杏叶生物炭基肥修复污染土壤，土壤中Pb、Cd、Cu稳定效率分别达到89.5%、97.5%、74.9%。

2）使用银杏叶生物炭基肥修复污染土壤后，Pb、Cd、Cu由不稳定的弱酸可提取态和可还原态向相对稳定的残渣态变化，Pb、Cd、Cu弱酸可提取态占比分别由43.81%、60.53%、65.31%降至12.21%、52.75%、60.47%，Pb、Cd可还原态占比分别由11.12%、36.35%降至10.02%、33.71%，Pb、Cd可氧化态占比分别由14.36%、0.76%降至11.61%、0.74%，Cu可氧化态占比由11.13%升至14.12%，Pb、Cd、Cu残渣态占比分别由30.71%、2.36%、22.33%升至66.16%、12.80%、24.19%，修复效果显著。

3）银杏叶生物炭基肥稳定性强、修复效果好、成本低，在修复重金属污染土壤方向有较好的应用前景。

基金

收起

聚合物分子工程国家重点实验室科研项目(K2019-17)
山西省基础研究青年基金(202303021222250)
山西省高等学校科技创新计划项目(2022L571)
山西省高等学校教学改革创新项目(J20221162)
吕梁市科技项目(2022SHFZ38; 2020SHFZ51)

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

石永春. 农田重金属污染土壤修复技术研究进展[J]. 山东化工, 2023, 52(18): 244-246.

[2]

刘军生. 抗镉内生菌促进三叶草修复土壤镉污染的研究[D]. 汉中: 陕西理工大学, 2019.

[3]

姚曜晖. 国内重金属土壤修复技术应用现状[J]. 科技创新导报, 2017, 14(19): 105-106.

[4]

邹春景, 傅晓文, 马荣辉, 等. 石油污染土壤的生物-化学联合修复技术研究进展[J]. 现代化工, 2023, 43(10): 36-40.

[5]

张军, 蔺亚青, 胡方洁, 等. 土壤重金属污染联合修复技术研究进展[J]. 应用化工, 2018, 47(5): 1038-1042.

[6]

王信粉, 时利香, 李薇. 石油烃污染土壤联合修复技术研究进展[J]. 环境生态学, 2022, 4(1): 84-90.

[7]

任家强, 宋昕, 何跃. 柴油污染土壤低温热处理及其对土壤理化性质的影响[J]. 土壤, 2020, 52(5): 956-961.

[8]

张秀娟, 安丽芸, 刘勇, 等. 基于梯度稀释法分析细菌多样性对土壤碳代谢的影响[J]. 生态学报, 2020, 40(3): 768-777.

[9]

王爽. 基于¹⁵ N稀释法的森林草原交错带两种植被类型土壤氮转化特征研究[D]. 沈阳: 沈阳农业大学, 2020.

[10]

张雄邦, 潘磊, 张天宇. 重金属镉污染土壤修复技术研究进展[J]. 现代矿业, 2022, 38(5): 209-213.

[11]

傅开彬, 秦天邦, 徐信, 等. 纳米气泡气浮应急修复铜离子污染土壤的工艺研究[J]. 矿冶工程, 2021, 41(1): 54-58.

[12]

王浩. 螯合剂强化铀污染土壤的植物修复技术[J]. 环境与发展, 2023, 35(3): 68-76.

[13]

彭鑫, 朱逸纯, 杨远, 等. 解磷菌联合绿色活化剂对黑麦草累积土壤中镉的影响[J]. 矿冶工程, 2024, 44(1): 95-99.

[14]

张光文, 胡桂星, 郝迪. 硫化改性生物炭对Mn污染土壤稳定化修复效果的研究[J]. 中国锰业, 2021, 39(3): 38-42.

[15]

王秋利, 韩勇. 污泥基生物炭在矿区土壤重金属污染治理中的应用[J]. 能源与环保, 2023, 45(5): 43-48.
