3D花状VO₂（B）正极材料的制备与电化学性能研究

PDF下载

孔孟 ¹ , 郭攀 ² , 陈阳阳 ³

矿冶工程杂志 | 电池材料专题 2024,44(4): 42-46

收起

矿冶工程杂志 | 电池材料专题 2024, 44(4): 42-46

3D花状VO₂（B）正极材料的制备与电化学性能研究

全屏

孔孟¹, 郭攀², 陈阳阳³

作者信息

^1.河南物流职业学院智能制造与交通学院，河南郑州 450000

^2.郑州大学力学与安全工程学院，河南郑州 450000

^3.许昌电气职业学院机电工程系，河南许昌 461000

孔孟（1986—），女，河南新乡人，讲师，主要从事汽车制造与试验技术和新能源汽车技术研究。E-mail：87256341@qq.com

Preparation and Electrochemical Properties of 3D Flower-Like VO₂(B) Cathode Material

Meng KONG¹, Pan GUO², Yangyang CHEN³

Affiliations

^1.School of Intelligent Manufacturing and Transportation. Henan Logistics Vocational College, Zhengzhou 450000, Henan, China

^2.School of Mechanics and Safety Engineering, Zhengzhou University, Zhengzhou 450000, Henan, China

^3.Department of Electromechnical Engineering, Xuchang Electrical Vocational College, Xuchang 461000, Henan, China

出版时间: 2024-08-01 doi: 10.3969/j.issn.0253-6099.2024.04.008

文章导航

摘要

收起

以五氧化二钒和柠檬酸为原料，采用水热反应法制备了具有大比表面积和优异结构稳定性的3D花状VO₂（B）电极材料。采用X射线衍射、扫描电子显微镜、透射电子显微镜等对VO₂（B）晶体结构和形貌进行了表征，通过恒流充放电、循环伏安法等对VO₂（B）电极材料的电化学性能进行了测试。结果表明：电流密度0.1 A/g下，3D花状VO₂（B）电极材料的首次放电比容量达227 mAh/g；1 A/g高电流密度下，初始放电比容量仍达151 mAh/g，300次充放电循环后的容量保持率为79.6%，该电极材料表现出良好的倍率性能。

关键词

锂离子电池 / 二氧化钒 / 正极材料 / 循环性能 / 3D花状结构 / 钒电极材料

Abstract

收起

With vanadium pentoxide and citric acid as raw materials, a kind of 3D flower-like VO₂(B) electrode material with large specific surface area and excellent structural stability was prepared by adopting hydrothermal synthesis. The crystal structure and morphology of the VO₂(B) electrode material were characterized by X-ray diffraction, scanning electron microscope, and transmission electron microscope, and the electrochemical properties of VO₂(B) electrode material were measured by constant current charge and discharge, as well as cyclic voltammetry. The results show that the first specific dischage capacity of 3D flower-like VO₂(B) electrode material is 227 mAh/g at a current density of 0.1 A/g. It delivers the first specific discharge capacity of 151 mAh/g at a high current density of 1 A/g, and retains 79.6% of this capacity after 300 charge-discharge cycles, exhibiting a good rate performance.

Key words

lithium-ion battery / vanadium dioxide / cathode material / cycling performance / 3D flower-like structure / vanadium electrode material

引用本文

孔孟, 郭攀, 陈阳阳. 3D花状VO₂（B）正极材料的制备与电化学性能研究. 矿冶工程杂志, 2024 , 44 (4) : 42 -46 . DOI: 10.3969/j.issn.0253-6099.2024.04.008

Meng KONG, Pan GUO, Yangyang CHEN. Preparation and Electrochemical Properties of 3D Flower-Like VO₂(B) Cathode Material[J]. Mining and Metallurgical Engineering, 2024 , 44 (4) : 42 -46 . DOI: 10.3969/j.issn.0253-6099.2024.04.008

正文

收起

锂离子电池（LIBs）因具有无污染、无记忆效应、循环寿命长和安全性较好等优点，在众多储能材料中脱颖而出^[1-2]。LIBs性能的好坏与正极材料密切相关。传统正极材料如LiMn₂O₄、LiCoO₂和LiFePO₄等理论比容量较低，导致LIBs能量密度不高，在很大程度上限制了LIBs的进一步发展与应用。因此，开发新一代高性能LIBs正极材料至关重要。

钒氧化物因具有较低开发成本、较高理论比容量和能量密度，成为极具潜力的LIBs正极材料^[3-5]。钒元素拥有+2、+3、+4价和+5价等多种价态，可以形成多种钒氧化物，如VO₂、V₃O₇、V₆O₁₃和V₂O₅等^[6]。在各种钒氧化物中，VO₂（B）因其较高的理论容量（323 mAh/g）、良好离子脱嵌能力、稳定的晶体结构和独特的双层结构而被广泛关注^[7-8]。VO₂（B）属于单斜晶系（a=1.230 nm，b=0.369 nm，c=0.640 nm，β=106.1°，空间群C2/m No.12），其钒原子位于中心，氧原子位于顶点位置，每个钒原子分别与6个氧原子通过V—O键形成[VO₆]八面体，层与层之间则通过氧原子相互连接形成孔洞结构，这就使得锂离子可以在其中来回脱嵌^[9-10]。然而，随着锂离子嵌入量的增多，部分V⁴⁺会发生歧化反应而使得层状结构和锂离子扩散通道发生不可逆的破坏，导致VO₂的循环性和电导率大幅度降低^[11]，阻碍了其实际应用。因此，如何提高VO₂（B）结构稳定性和长循环寿命是目前亟待解决的问题。

近年来，研究者们发现构建由低维纳米结构自组装而成的三维微-纳结构是一种提高电极材料结构稳定性和长循环寿命非常有效的方法之一。因此，本文采用简易水热法合成了由纳米片组装的3D花状结构的VO₂（B）正极材料，研究了水热反应时间和还原剂柠檬酸用量对样品物相、形貌以及电化学性能的影响，并测定了3D花状VO₂（B）正极材料的电化学性能。

1 实验部分

收起

1.1 3D花状VO₂（B）正极材料的制备

将0.54 g五氧化二钒（V₂O₅，分析纯，上海阿拉丁生化科技股份有限公司）和1.16 g柠檬酸（C₆H₈O₇，分析纯，西陇科学股份有限公司）添加到60 mL去离子水中，并在油浴锅（DF-101S，河南予华仪器有限公司）中在80 ℃下持续搅拌1 h，使五氧化二钒和柠檬溶于去离子水中，获得蓝黑色透明溶液。待上述溶液冷却至室温后，将所得溶液移至80 mL聚四氟乙烯内衬高压反应釜中，并放入烘箱（JHG-9023A，上海精宏实验设备有限公司）中于180 ℃反应12 h，利用柠檬酸的还原性将五价钒还原成四价钒。水热反应结束并冷却至室温后，将获得的黑色沉淀物分别用酒精和去离子水进行3次离心操作，随后将离心产物置于冷冻干燥机（FD-1B-50，北京博医康实验仪器有限公司）中冷冻干燥24 h，获得3D花状VO₂（B）电极材料。

1.2 材料表征

采用X射线衍射仪（XRD，PANalytical，荷兰）表征产物物相和晶体结构。使用场发射扫描电子显微镜（SEM，Hitachi S-4800，日本）观察样品的微观形态。通过高分辨率透射电子显微镜（TEM，JEOL JEM 2010，日本）获得样品的晶格参数。通过LabRAM HR Evolution拉曼显微光谱仪（HORIBA，法国）测量样品的拉曼光谱。使用X射线光电子能谱仪（ESCAL AB 250Xi，美国）分析样品中元素价态。

1.3 电化学表征

将正极材料、乙炔黑（分析纯，天津亿博瑞化工有限公司）以及聚偏氟乙烯（分析纯，太原力源锂电科技中心有限公司）按质量比7∶2∶1依次称取，并以N-甲基-2-吡咯烷酮（分析纯，西陇化工股份有限公司）为溶剂，在玛瑙研钵中研磨约50 min，使其充分混匀。将所得浆料均匀涂覆在铝箔上，于80 ℃真空干燥12 h。干燥后，使用切片机将其切成半径14 mm的圆片，作为LIBs的正极。之后，在高纯氩气的手套箱中进行扣式电池（2025型）组装，以1 mol/L的LiPF₆（碳酸乙烯（EC）/碳酸二甲酯（DMC）=3∶7，质量比）为电解液、商用锂金属箔作为负极、Celgard 2300作为隔膜。此外，组装的电池通过新威尔电池测试系统进行循环测试，在电化学工作站（CHI 860D，上海辰华仪器有限公司）上进行循环伏安（CV）曲线和电化学阻抗谱（EIS）测试。

2 实验结果与讨论

收起

控制V₂O₅与C₆H₈O₇质量比为1∶2.15，不同水热反应时间下样品的XRD图如图1所示。水热反应时间4 h时，与标准卡片（JCPDS-27-1318）对比可知，此时样品主要为V₆O₁₃晶相。这是因为水热时间较短，反应不充分，只有少量V⁴⁺存在。水热反应时间8 h时，在2θ=28.9°处出现了属于VO₂（B）的特征峰，说明随着反应的进行，V⁴⁺数量进一步增多，但此时样品的主体晶相还是V₆O₁₃。水热反应时间增加到12 h时，在2θ=14.3°和2θ=28.9°处均出现了较为明显的VO₂（B）特征峰，且衍射峰越来越尖锐，强度也在增大，与标准卡片（PDF#31-1438）对比可知，此时样品物相主要为VO₂（B）。水热反应时间24 h时，样品各衍射峰强度都下降，且位于2θ=28.9°处的特征峰消失不见，这是因为随着反应时间延长，体系中产生了一些副反应，从而导致样品结晶度下降。由以上物相分析结果可知，水热反应时间12 h合成了结晶性较好的VO₂（B）。

图2为不同水热反应时间下样品的微观形貌。水热反应4 h，样品形貌由无序排列的纳米片组成，纳米片之间团聚较严重，堆积紧密，不利于锂离子的脱嵌和电解液的浸润。水热反应时间增加到8 h，样品形貌发生了较大变化，主要由直径约4 μm未长开的花组成，且形貌不一，尺寸不均匀，团聚依旧严重。水热反应12 h，样品形貌呈纳米片自组装的3D微花结构，直径3～5 μm，尺寸均匀，分散性好。这种3D花状结构的电极材料不仅有利于电极材料与电解液充分接触，而且还可以缓解锂离子在脱嵌过程中产生的应变，进而提高其循环稳定性^[12]。水热反应24 h时，可以看出3D微花结构坍塌，呈杂乱无章、堆积严重的现象，这不利于电解液的浸润，影响电极材料的电化学性能。因此，选择水热反应时间12 h，此时获得3D花状结构的样品。

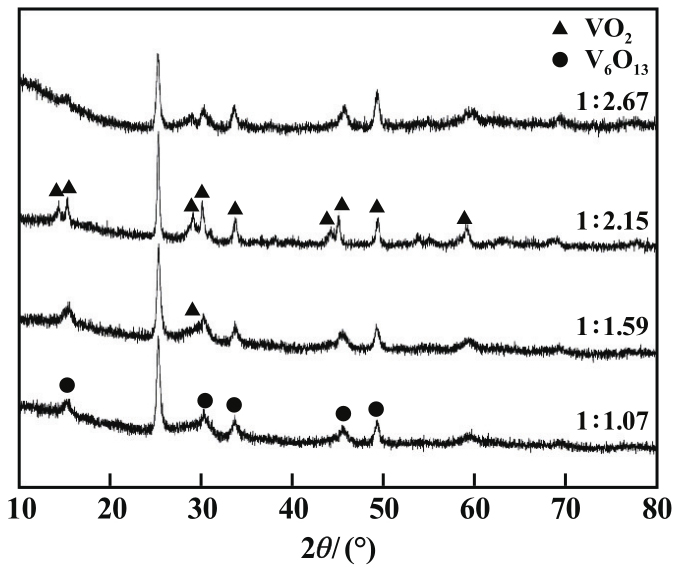

水热反应时间12 h，五氧化二钒与柠檬酸质量比（w（V₂O₅）/w（C₆H₈O₇）=1∶1.07、1∶1.59、1∶2.15、1∶2.67）对样品物相和形貌的影响见图3。

当柠檬酸含量较少时（w（V₂O₅）/w（C₆H₈O₇）=1∶1.07），在2θ=15.1°和2θ=30.2°出现了V₆O₁₃特征衍射峰。此时体系内的还原度较低，存在大量V⁵⁺，与V₆O₁₃标准卡片（JCPDS-27-1318）相比，可以确定样品主要为V₆O₁₃晶相。随着柠檬酸加入量增加（w（V₂O₅）/w（C₆H₈O₇）=1∶1.59），开始出现VO₂（B）特征衍射峰，表明体系内V⁴⁺逐渐增多，体系中还原度也进一步提高。当w（V₂O₅）/w（C₆H₈O₇）=1∶2.15时，在2θ=14.3°和2θ=28.9°处出现了非常明显的VO₂（B）特征衍射峰，与标准卡片（PDF#31-1438）对比可知，此时样品为具有单一晶相的VO₂（B）。柠檬酸含量继续增加（w（V₂O₅）/w（C₆H₈O₇）=1∶2.67），样品晶相不再发生变化，但其结晶性变差。因此，选择w（V₂O₅）/w（C₆H₈O₇）=1∶2.15，此时样品结晶度和纯度较高。

水热反应时间12 h，不同五氧化二钒与柠檬酸质量比下合成样品的微观形貌见图4。

当五氧化二钒与柠檬酸质量比为1∶1.07和1∶1.59时，样品主要由无定型的微米片组成，且形状不均匀，排列无序，堆叠较严重，整体呈现黏结在一起的状态。五氧化二钒与柠檬酸质量比1∶2.15时，样品由纳米片自组装的微花组成，且形状规则，分布均匀，尺寸均一。五氧化二钒与柠檬酸质量比增加到1∶2.67时，样品形貌也为纳米片组成的微花，但团聚较严重，存在粘连现象，紧密的堆积不利于活性材料与电解液接触，导致锂离子嵌入量变得更少^[13]。因此，选择五氧化二钒与柠檬酸质量比1∶2.15，此时可以获得由纳米片自组装的微花VO₂（B）。

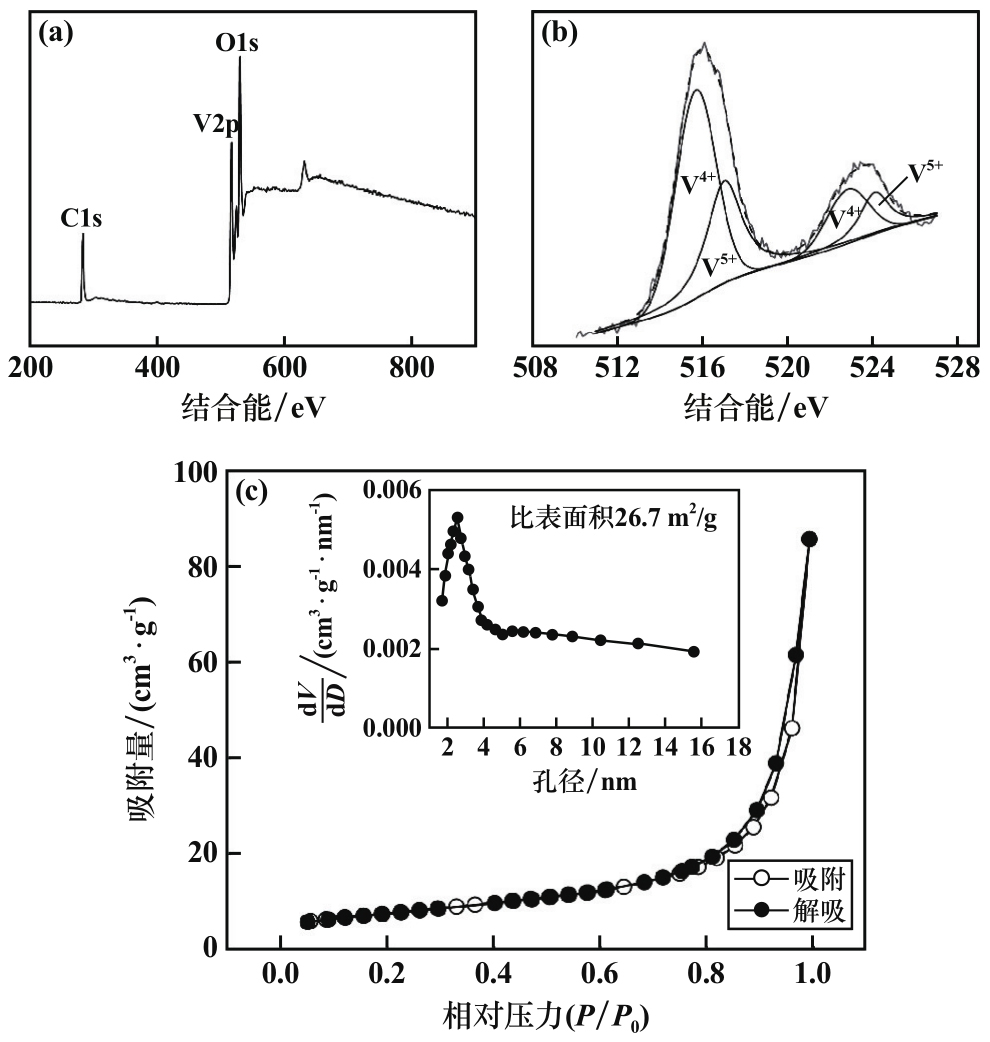

水热反应时间12 h、五氧化二钒与柠檬酸质量比1∶2.15条件下获得的3D花状VO₂（B）的XPS图谱和比表面积见图5。从图5（a）可知，样品中主要包含C、V和O三种元素，其中C元素可能与还原剂碳化有关^[12]。从图5（b）可以看出，V⁴⁺2p_1/2和V⁴⁺2p_3/2的结合能分别为523.1 eV和515.6 eV。由图5（c）可知，3D花状VO₂（B）为介孔材料，比表面积达26.7 m²/g，高于前人报道的VO₂（B）的比表面积^[14]，这种结构可以有效提高材料与电解液的接触，有利于离子的脱嵌，从而获得更好的电化学性能。

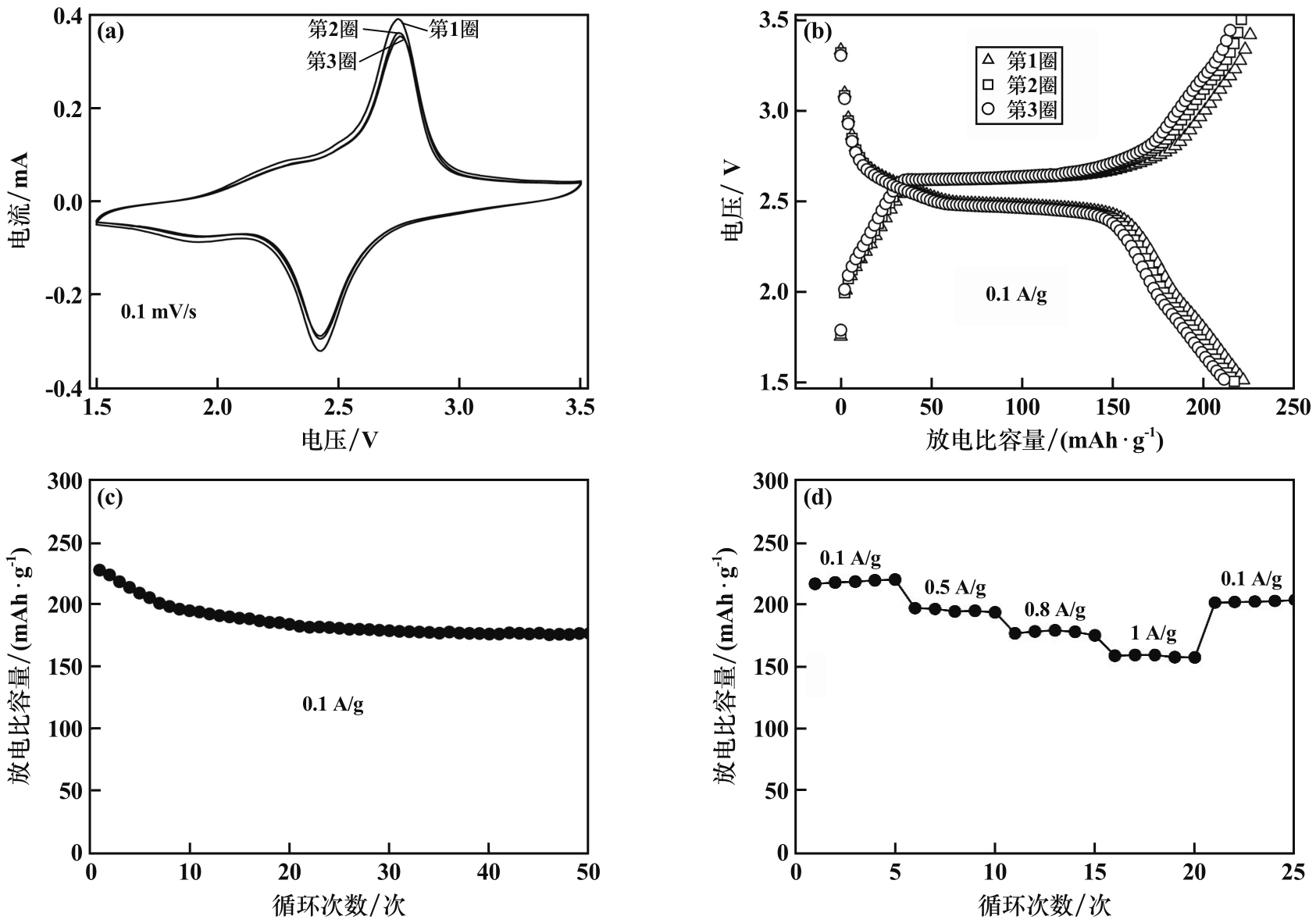

3D花状VO₂（B）电极材料的电化学性能见图6。

CV测试（图6（a））电压窗口为1.5～3.5 V，扫描速率设置为0.1 mV/s。从图中可以看到一对明显的氧化峰和还原峰，且氧化峰与还原峰之间的电位差较小，说明电池极化程度小。前3圈的曲线形状几乎没有发生变化，说明该3D花状VO₂（B）电极材料具有优异的循环稳定性。

从图6（b）可以看出，该电极材料有一个明显的充放电平台，且前3圈的曲线形状几乎一致，进一步说明花状VO₂（B）电极具有出色的循环稳定性。

由图6（c）可见，0.1 A/g下3D花状VO₂（B）电极的首次放电比容量高达227 mAh/g，经过50次充放电循环后，剩余容量达176 mAh/g，容量保持率为77.7%。较高的初始容量以及较好的循环性能得益于该电极材料独特的3D花状结构，该结构具有较高的比表面积，可提供更多的活性位点，从而拥有较高的容量；而稳定的3D结构能够缓冲锂离子在脱嵌过程中所带来的应力应变^[15-16]。

由图6（d）可见，电流密度分别为0.1 A/g、0.5 A/g、0.8 A/g和1 A/g时，3D花状VO₂（B）电极初始放电比容量分别为216.6 mAh/g、197.0 mAh/g、176.7 mAh/g和158.9 mAh/g。电流密度回到0.1 A/g时，放电比容量为201.4 mAh/g，为初始容量的92.98%，表明该电极材料具有良好的倍率性能。

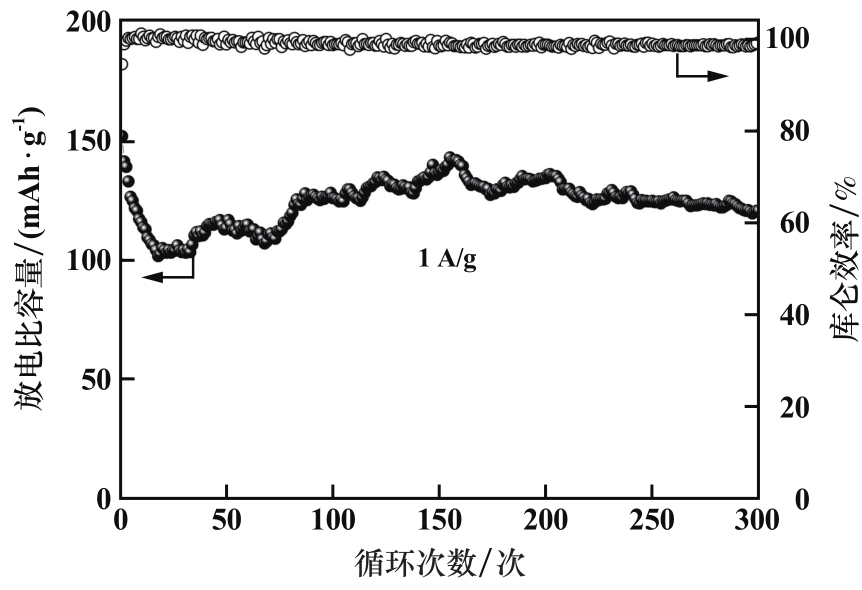

3D花状VO₂（B）电极材料的高倍率循环性能如图7所示。1 A/g电流密度下，3D花状VO₂（B）电极首次放电比容量高达151 mAh/g，300次充放电后，其比容量仍高达120.2 mAh/g，保持率为79.6%。

3D花状VO₂（B）与其他正极材料的电化学性能对比见表1。与前人研究结果^[9,17-19]相比，3D花状VO₂（B）电极材料展现出了优异的电化学性能。

3 结论

收起

1）以五氧化二钒和柠檬酸为反应原料，在水热反应时间12 h、原料质量比1∶2.15时，可控合成了具有较大比表面积和优异结构稳定性的纳米片自组装3D花状VO₂（B）。

2）3D花状VO₂（B）作为锂离子电池正极材料时，0.1 A/g电流密度下，首次放电比容量高达227 mAh/g；电流密度增加至1 A/g时，首次放电比容量仍高达151 mAh/g，经过300次循环后，容量保持率为79.6%。

3）3D花状VO₂（B）电极材料在0.1 A/g、0.5 A/g、0.8 A/g和1 A/g电流密度下，放电比容量分别为216.6 mAh/g、197.0 mAh/g、176.7 mAh/g和158.9 mAh/g；电流密度回到0.1 A/g时，放电比容量为201.4 mAh/g，为初始容量的92.98%，表明该电极材料具有良好的倍率性能。

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

马秋臣, 刘军. MnO@C用于锌离子电池正极材料的研究[J]. 矿冶工程, 2021, 41(1): 110-113.

[2]

黄云辉. 锂离子电池：20世纪最重要的发明之一[J]. 科学通报, 2019, 64(36): 3811-3816.

[3]

LIU

P C

, ZHU

K J

, GAO

Y F

, et al. Recent progress in the applications of vanadium-based oxides on energy storage: from low-dimensional nanomaterials synthesis to 3d micro/nano-structures and freestanding electrodesfabrication[J]. Advanced Energy Materials, 2017, 7(23): 1700547.

[4]

LIU

P C

, ZHU

K J

, XU

, et al. Hierarchical porous intercalation-Type V₂O₃ as high-performance anode materials for li-ion batteries[J]. Chemistry-a European Journal, 2017, 23(31): 7538-7544.

[5]

NIU

C J

, MENG

J S

, HAN

C H

, et al. VO₂ Nanowires assembled into hollow microspheres for high-rate and long-life lithium batteries[J]. Nano Letters, 2014, 14(5): 2873-2878.

[6]

安琴友. V₂O₅电化学性能优化及新型钒酸盐正极材料探索[D]. 武汉: 武汉理工大学, 2014.

[7]

L Q

, WANG

, DING

J W

, et al. W-doped VO₂(B) nanosheets-built 3D networks for fast lithium storage at high temperatures[J]. Electrochimica Acta, 2019, 295: 393-400.

[8]

ZIYAUDDIN

, PREM

, SAJID

A A

, et al. VO₂ nanostructures for batteries and supercapacitors: a review[J]. Small, 2021, 17(4): 2006651.

[9]

WANG

, PAN

, LI

, et al. VO₂(B) nanosheets as a cathode material for Li-ion battery[J]. Journal of Materials Science & Technology, 2015, 31(6): 630-633.

[10]

POMERANTSEVA

, GERASOPOULOS

, CHEN

X Y

, et al. Electrochemical performance of the nanostructured biotemplated V₂O₅ cathode for lithium-ion batteries[J]. Journal of Power Sources, 2012, 206: 282-287.

[11]

PAN

A Q

, BIN

, LE

, et al. Template-free synthesis of VO₂ hollow microspheres with various interiors and their conversion into V₂O₅ for lithium-ion batteries[J]. Angewandte Chemie-International Edition, 2013, 52(8): 2226-2230.

[12]

ZHONG

S L

, ZOU

Z G

, LV

S J

, et al. V₆O₁₃ nanosheets self-assembled into 3D hollow microflowers for long-life and high-rate Li-ion batteries[J]. Journal of Alloys and Compounds, 2022, 903: 163845.

[13]

X Y

, ZOU

Z G

, YANG

, et al. Magnetic stirring assisted hydrothermal synthesis of fibrous-V₆O₁₃ cathode material for lithium-ion battery[J]. Materials Letters, 2019, 235: 176-179.

[14]

, CHEN

, XIANG

K X

, et al. Preparation for V₆O₁₃@hollow carbon microspheres and their remarkable electrochemical performance for aqueous zinc-ion batteries[J]. Journal of Alloys and Compounds, 2021, 856: 157085.

[15]

MAI

L Q

, WEI

Q L

, AN

Q Y

, et al. Nanoscroll buffered hybrid nanostructural VO₂(B) cathodes for high-rate and long-life lithium storage[J]. Advanced Materials, 2013, 25(21): 2969-2973.

[16]

ZHONG

S L

, ZOU

Z G

, LE

S W

, et al. VO₂ nanosheets assembled into flower-like microspheres for Li-ion batteries[J]. ACS Applied Nano Materials, 2022, 5(12): 18023-18034.

[17]

ZHAO

Q Q

, JIAO

L F

, PENG

W X

, et al. Facile synthesis of VO₂(B)/carbon nanobelts with high capacity and good cyclability[J]. Journal of Power Sources, 2012, 199: 350-354.

[18]

NIU

. Al-doped VO₂(B) nanobelts as cathode material with enhanced electrochemical properties for lithium-ion batteries[J]. Functional Materials Letters, 2018, 11(4): 1850068.

[19]

PARK

S K

, NAKHANIVEJ

, SHIN

K H

, et al. Thread like structured VO₂ microspheres for improved lithium-ion storage kinetics and stability[J]. Journal of Alloys and Compounds, 2020, 842: 155721.
