废旧电池提锂磷铁尾渣浸出过程杂质元素溶解规律研究

PDF下载

宋传京 , 雷炳宏 , 杨文博 , 孙大力

矿冶工程杂志 | 材料 2025,45(5): 198-201

收起

矿冶工程杂志 | 材料 2025, 45(5): 198-201

废旧电池提锂磷铁尾渣浸出过程杂质元素溶解规律研究

全屏

宋传京, 雷炳宏, 杨文博, 孙大力

作者信息

深圳星河环境股份有限公司，广东　深圳　440303

宋传京（1982—），男，广西浦北人，硕士，高级工程师，主要从事固废资源利用研究。E-mail：songchuanjing@starivere.com.cn

Dissolution of Elemental Impurities During Leaching of Phosphorus-Iron Waste After Lithium Extraction from Spent Batteries

Chuanjing SONG, Binghong LEI, Wenbo YANG, Dali SUN

Affiliations

Shenzhen Stariver Environmental Co, Ltd, Shenzhen 440303, Guangdong, China

出版时间: 2025-10-01 doi: 10.3969/j.issn.0253-6099.2025.05.035

文章导航

摘要

收起

以废旧磷酸铁锂电池正极粉提锂后的磷铁尾渣为原料，以硫酸为浸出剂，选择性浸出去除杂质。结果表明，在硫酸浓度0.32 mol/L、液固比5 mL/g、浸出温度80 ℃、浸出时间2 h条件下，通过4级循环浸出，杂质元素铜、锰、铝、钙、钠、镁总浸出率分别达到70.81%、68.33%、65.57%、68.03%、67.85%、64.28%，磷、铁总浸出率分别为2.52%、2.24%，磷铁尾渣中的主要杂质元素被有效浸出，磷、铁元素则保留下来以进行后续资源利用。

关键词

废旧磷酸铁锂电池 / 磷铁尾渣 / 选择性浸出 / 杂质元素 / 除杂

Abstract

收起

For phosphorus-iron waste left after lithium extraction from cathode powder of spent lithium iron phosphate (LFP) batteries, a selective leaching with sulfuric acid was adopted to remove impurities therein. The results indicate that after a 4-stage leaching at 80 ℃ for 2 h, with a sulfuric acid at a concentration of 0.32 mol/L and a liquid-to-solid ratio of 5 mL/g, the total leaching rates of elemental impurities, including Cu, Mn, Al, Ca, Na and Mg reach 70.81%, 68.33%, 65.57%, 68.03%, 67.85% and 64.28%, respectively, and the total leaching rates of P and Fe are only 2.52% and 2.24%, respectively. It is concluded that the main elemental impurities can be effectively leached out from such phosphorus-iron waste, with elements of P and Fe left for subsequent resource utilization.

Key words

spent lithium iron phosphate battery / phosphorus-iron waste / selective leaching / elemental impurity / impurity removal

引用本文

宋传京, 雷炳宏, 杨文博, 孙大力. 废旧电池提锂磷铁尾渣浸出过程杂质元素溶解规律研究. 矿冶工程杂志, 2025 , 45 (5) : 198 -201 . DOI: 10.3969/j.issn.0253-6099.2025.05.035

Chuanjing SONG, Binghong LEI, Wenbo YANG, Dali SUN. Dissolution of Elemental Impurities During Leaching of Phosphorus-Iron Waste After Lithium Extraction from Spent Batteries[J]. Mining and Metallurgical Engineering, 2025 , 45 (5) : 198 -201 . DOI: 10.3969/j.issn.0253-6099.2025.05.035

正文

收起

随着全球能源转型升级，为实现“双碳”目标和经济可持续发展，新能源汽车产业快速增长，随之产生了大量退役动力电池^[1-3]。磷酸铁锂电池热安全性较好，市场占比较高，广泛应用于多种车型，但长期使用后性能会下降，继续使用可能会产生安全隐患，必须报废处理。磷酸铁锂废旧电池将成为未来报废电池的主要来源^[4-7]。现有研究多聚焦于从废旧磷酸铁锂电池中回收锂元素^[8-9]，由此产生的磷铁尾渣因杂质元素种类多，没有得到有效利用^[10-11]。开发高效简便、成本低的除杂工艺，对磷铁尾渣的回收具有重大意义。现有磷铁尾渣处理工艺多为高浓度无机酸浸出^[12-13]，在高效浸出磷、铁的同时也会溶出其余杂质元素，造成酸耗大、除杂成本高等问题^[14-15]。本文提出多级循环选择性浸出除杂工艺，可为磷铁尾渣的高效回收处理提供参考。

1　实验

收起

1.1　实验材料

实验原料为某电池回收企业提锂后的磷铁尾渣，经球磨、干燥处理后，进行了干基磷铁尾渣化学成分分析，结果见表1。

实验试剂为分析纯硫酸（98%）。实验用水为去离子水。实验仪器包括集热式恒温加热水浴锅、真空抽滤机、pH计等。

1.2　实验原理及方法

磷铁尾渣中的磷和铁主要赋存于磷酸铁（FePO₄）中，基于金属杂质与FePO₄在无机酸/有机酸中存在浸出动力学差异，采用多级循环选择性浸出除杂工艺处理磷铁尾渣，使杂质元素进入液相、磷酸铁基本保留在固相，从而达到金属杂质与磷铁组分高效分离的目的。通过低浓度的酸浸可将大部分金属杂质转移至酸浸液中，同时较低浓度的酸性体系一定程度上可以抑制FePO₄的溶出。

浸出实验在集热式恒温加热水浴锅中进行，每次称取50 g磷铁尾渣，根据不同设定条件，向烧杯中加入适量硫酸和去离子水，待溶液达到设定温度，调整搅拌速度，然后向烧杯中快速加入磷铁尾渣，达到设定的浸出时间后，用真空抽滤机进行固液分离，采用电感耦合等离子体发射光谱仪（ICP-OES）分析浸出液中各元素浓度，并计算浸出率。

2　实验结果与讨论

收起

2.1　硫酸浓度对浸出效果的影响

浸出温度80 ℃、液固比5 mL/g、浸出时间2 h条件下，硫酸浓度对各元素浸出率的影响如图1所示。随着酸度提高（pH值降低），杂质元素及磷、铁浸出率呈上升趋势。pH值0.5时，磷、铁浸出率分别为0.53%、0.45%，而杂质元素浸出率较高；pH值0时，磷、铁浸出率分别为2.16%、2.32%。酸度增强，H⁺浓度升高，会促进FePO₄分解，增加磷、铁损失。适宜的pH值为0.5，此时硫酸浓度为0.32 mol/L。

2.2　液固比对杂质元素及磷、铁浸出率的影响

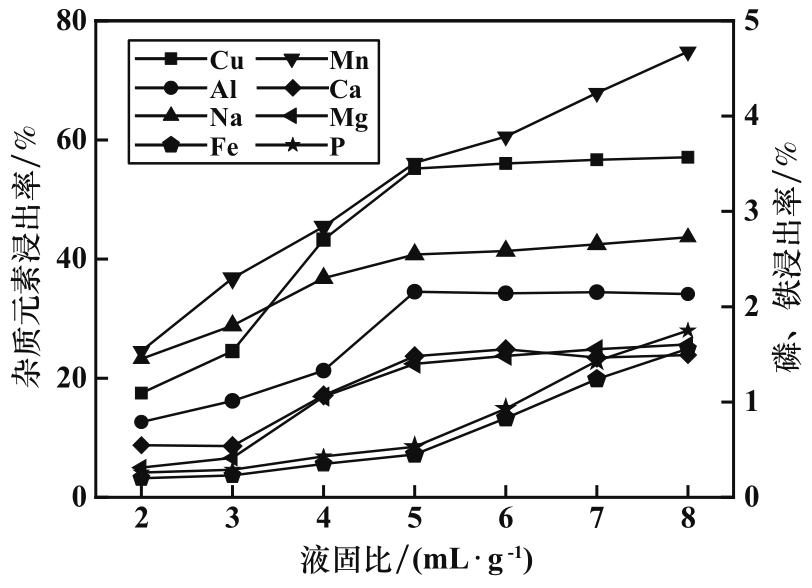

硫酸浓度0.32 mol/L，其他条件不变，液固比对各元素浸出率的影响如图2所示。提高液固比，有利于杂质溶出。液固比5 mL/g时，杂质元素铜、钠、铝、钙、镁浸出率趋于稳定，元素锰、磷、铁浸出率依然增加；液固比6 mL/g时，磷、铁浸出率分别为0.93%、0.83%。继续增大液固比，不仅硫酸消耗量增加，也会使磷、铁损失加大。综合考虑，选择液固比5 mL/g。

2.3　浸出温度对杂质元素及磷、铁浸出率的影响

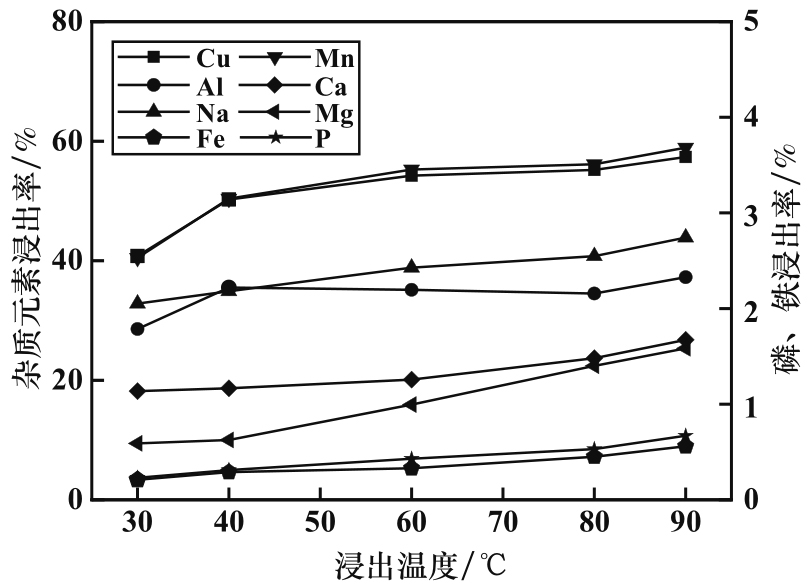

液固比5 mL/g，其他条件不变，浸出温度对各元素浸出率的影响如图3所示。反应温度90 ℃时，由于温度较高，分子反应活性大，反应速率加快，铜、锰、铝、钙、钠、镁浸出率分别为57.35%、58.93%、37.25%、26.75%、43.87%、25.34%，磷、铁浸出率分别为0.67%、0.56%。但过高的反应温度会增加反应能耗，同时不利于后续磷、铁的回收。综合考虑，确定浸出温度为80 ℃。

2.4　浸出时间对杂质元素及磷、铁浸出率的影响

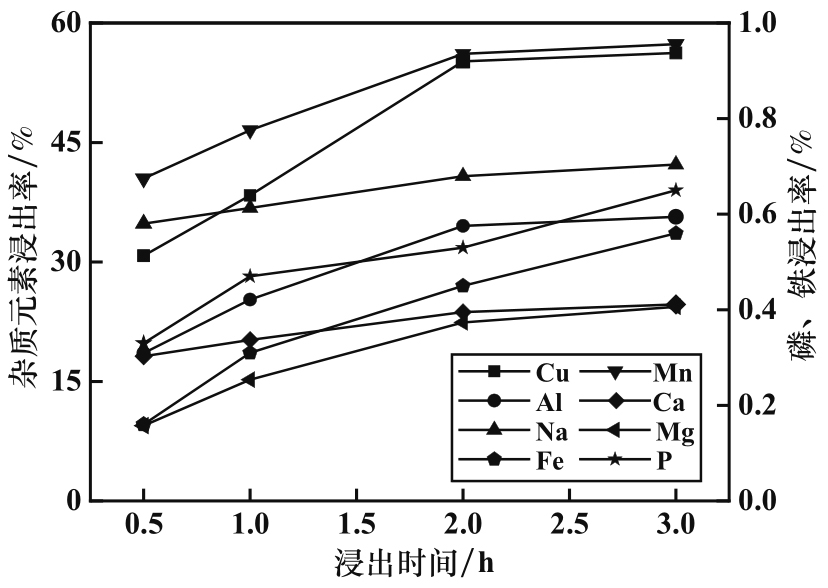

浸出温度80 ℃，其他条件不变，浸出时间对各元素浸出率的影响如图4所示。随着浸出时间延长，杂质浸出率先逐渐增加后趋于稳定，磷、铁浸出率缓慢增加。反应时间2 h时，铜、锰、铝、钙、钠、镁浸出率分别为55.18%、56.14%、34.52%、23.7%、40.76%、22.41%，磷、铁浸出率分别为0.53%、0.45%。延长反应时间虽然能提高传质效率，但会增加能耗与时间成本，适宜的浸出时间为2 h。

2.5　多级循环浸出

通过单因素实验，确定优化条件为：硫酸浓度0.32 mol/L、液固比5 mL/g、浸出温度80 ℃、浸出时间2 h，此条件下杂质元素铜、锰、铝、钙、钠、镁浸出率分别为55.18%、56.14%、34.52%、23.7%、40.76%、22.41%，磷、铁浸出率分别为0.53%、0.45%。

进一步开展多级循环浸出实验，结果见表2。随着循环级数增加，杂质总浸出率逐步提高，但每级溶出量递减；第4级循环浸出时，杂质元素铜、锰、铝、钙、钠、镁浸出率分别为2.17%、0.99%、5.44%、7.62%、3.67%、13.19%，磷、铁浸出率分别为0.62%、0.58%；经4级循环浸出后，杂质元素铜、锰、铝、钙、钠、镁总浸出率分别为70.81%、68.33%、65.57%、68.03%、67.85%、64.28%，磷、铁总浸出率分别为2.52%、2.24%。

3　结论

收起

1）采用硫酸浸出提锂磷铁尾渣，选择性去除杂质，优化后的浸出工艺条件为：硫酸浓度0.32 mol/L、液固比5 mL/g、浸出温度80 ℃、浸出时间2 h。在此条件下磷铁尾渣中杂质元素铜、锰、铝、钙、钠、镁浸出率分别为55.18%、56.14%、34.52%、23.7%、40.76%、22.41%，磷、铁浸出率分别为0.53%、0.45%。

2）对磷铁尾渣进行4级循环浸出，随着循环浸出级数增加，杂质元素及磷、铁总浸出率提高，但各级元素浸出率逐渐降低；第4级循环浸出时，杂质元素铜、锰、铝、钙、钠、镁浸出率分别为2.17%、0.99%、5.44%、7.62%、3.67%、13.19%，磷、铁浸出率分别为0.62%、0.58%。

3）磷铁尾渣经过4级循环浸出，优化条件下的杂质元素铜、锰、铝、钙、钠、镁总浸出率分别为70.81%、68.33%、65.57%、68.03%、67.85%、64.28%，磷、铁总浸出率分别为2.52%、2.24%，说明多级浸出可有效浸出磷铁尾渣中的主要杂质元素，并减少磷、铁的损失，提高磷铁尾渣资源利用率。

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

吴颖超, 杜进桥, 田杰, 等. 废旧磷酸铁锂正极材料的硫酸熟化-水浸工艺研究[J]. 矿冶工程, 2021, 41(5): 116-120.

Yingchao

, DU

Jinqiao

, TIAN

Jie

, et al. A combined process of sulfuric acid curing and water leaching for spent LiFePO₄ cathode material[J]. Mining and Metallurgical Engineering, 2021, 41(5): 116-120.

[2]

江洋, 彭长宏, 陈伟, 等. 废旧磷酸铁锂粉料综合回收中试研究[J]. 化工学报, 2024, 75(6): 2353-2361.

JIANG

Yang

, PENG

Changhong

, CHEN

Wei

, et al. Pilot study on comprehensive recycling of waste lithium iron phosphate powder[J]. CIESC Journal, 2024, 75(6): 2353-2361.

[3]

娄阳, 黄莉莉, 殷晓龙. 电动汽车动力电池可持续发展的透视[J]. 电池, 2025, 55(3): 565-571.

LOU

Yang

, HUANG

Lili

, YIN

Xiaolong

. Perspectives on the sustainable development of electric vehicle power battery[J]. Battery Bimonthly, 2025, 55(3): 565-571.

[4]

盛国臣, 陈嘉伟, 刘梦瑶, 等. 废旧磷酸铁锂电池正负极粉末全浸出工艺与铁、磷回收[J]. 生态产业科学与磷氟工程, 2024, 39(7): 60-64.

SHENG

Guochen

, CHEN

Jiawei

, LIU

Mengyao

, et al. Total leaching process of positive-negative electrode powder of spent lithium iron phosphate battery and recovery of iron and phosphorus[J]. Eco-industry Science & Phosphorus Fluorine Engineering, 2024, 39(7): 60-64.

[5]

马玉华, 龚波林. 废旧磷酸铁锂电池中铁、磷浸出过程的优化[J]. 化工环保, 2022, 42(4): 428-434.

Yuhua

, GONG

Bolin

. Optimization of leaching process of iron and phosphorus from spent lithium iron phosphate batteries[J]. Environmental Protection of Chemical Industry, 2022, 42(4): 428-434.

[6]

马立军, 刘立仁. 动力电池回收利用的困境与对策[J]. 电池, 2025, 55(4): 805-809.

Lijun

, LIU

Liren

. Dilemma and strategies for the recycling and utilization of power battery[J]. Battery Bimonthly, 2025, 55(4): 805-809.

[7]

潘姝洁, 曹珊. 电池回收与二次利用的经济效益评估[J]. 电池, 2025, 55(3): 582-585.

PAN

Shujie

, CAO

Shan

. Economic benefit assessment of battery recycling and secondary utilization[J]. Battery Bimonthly, 2025, 55(3): 582-585.

[8]

杨宁. 废旧磷酸铁锂电池回收制备磷酸铁锂材料的试验研究[J]. 中国资源综合利用, 2023, 41(12): 48-50.

YANG

Ning

. Experimental study on the preparation of lithium iron phosphate materials by recycling waste lithium iron phosphate batteries[J]. China Resources Comprehensive Utilization, 2023, 41(12): 48-50.

[9]

鲁俊雀, 黄宁湘, 刘勇奇, 等. 磷酸铁锂正极粉选择性提锂[J]. 有色金属(冶炼部分), 2023(12): 32-37.

Junque

, HUANG

Ningxiang

, LIU

Yongqi

, et al. Selective extraction of lithium from lithium iron phosphate positive powder[J]. Nonferrous Metals (Extractive Metallurgy), 2023(12): 32-37.

[10]

刘晓峰, 黄自力, 肖骁, 等. 废旧电池回收过程中磷酸铁渣的提纯[J]. 矿冶工程, 2024, 44(2): 78-82.

LIU

Xiaofeng

, HUANG

Zili

, XIAO

Xiao

, et al. Purification of iron phosphate waste generated after recycling of spent batteries[J]. Mining and Metallurgical Engineering, 2024, 44(2): 78-82.

[11]

刘言. 锂电正极废料湿法回收过程杂质协同脱除的基础研究[D]. 北京: 中国科学院大学(中国科学院过程工程研究所), 2021.

LIU

Yan

. Fundamental research on synergistic removal of impurities in the hydrometallurgy process of spent lithium-ion battery cathodes[D]. Beijing: Institute of Process Engineering, Chinese Academy of Sciences, 2021.

[12]

李立平, 李煜乾, 黄铿齐. 废旧磷酸铁锂正极材料金属杂质脱除的研究进展[J]. 化工技术与开发, 2023, 52(12): 52-55.

Liping

, LI

Yuqian

, HUANG

Kengqi

. Research progress of metal impurity removal for spent LiFePO₄ cathodes[J]. Technology & Development of Chemical Industry, 2023, 52(12): 52-55.

[13]

刘庆生, 喻修远, 肖浩, 等. 磷酸铁锂电池废料提锂尾渣的回收及磷酸铁的制备[J]. 稀有金属与硬质合金, 2022, 50(4): 17-23.

LIU

Qingsheng

, YU

Xiuyuan

, XIAO

Hao

, et al. Recovery of lithium-extracted tailings from lithium iron phosphate battery waste and preparation of iron phosphate[J]. Rare Metals and Cemented Carbides, 2022, 50(4): 17-23.

[14]

石鹏飞, 介亚菲, 杨声海, 等. 废旧磷酸铁锂电极粉中Li和Fe同步浸出动力学研究[J]. 有色金属(冶炼部分), 2024(9): 91-101.

SHI

Pengfei

, JIE

Yafei

, YANG

Shenghai

, et al. Study on kinetics of simultaneous leaching of Li and Fe from spent lithium iron phosphate electrode powder[J]. Nonferrous Metals (Extractive Metallurgy), 2024(9): 91-101.

[15]

邓景焜, 周康根, 吴业惠子, 等. 废旧磷酸铁锂正极材料提锂渣再生电池级磷酸铁[J]. 环境工程学报, 2024, 18(8): 2277-2288.

DENG

Jingkun

, ZHOU

Kanggen

, WU

Yehuizi

, et al. Regeneration of battery-grade iron phosphate from lithium extraction slag of spent lithium iron phosphate cathode material[J]. Chinese Journal of Environmental Engineering, 2024, 18(8): 2277-2288.
