随着汽车工业对汽车轻量化、安全指标要求的提高，在整车质量中占比高达70%左右的汽车钢不断向高强度和高塑性方向发展，且强塑积（抗拉强度×断后伸长率）已作为衡量汽车钢性能的关键指标^[1]，已经从第一代汽车钢强塑积不低于15 GPa·%发展到第三代汽车钢强塑积不低于21 GPa·%^[2]。无论是第一代汽车钢中的相变诱发塑性钢（TRIP钢）还是第三代汽车钢中的淬火延性钢（QP钢），都主要通过成分中的C元素配分来稳定奥氏体，并在室温下产生相变诱导塑性来提升强塑积^[3]，但是这些汽车钢中的奥氏体体积分数通常低于15%，无法单纯依靠C元素配分来调控亚稳奥氏体并提升奥氏体含量^[4]。汽车用中锰钢通过C/Mn复合配分与亚稳态控制方法，可以调控亚稳态奥氏体体积分数并获得高强度和高塑性^[5]，其制备流程为浇铸-均匀化-锻造-均匀化-热轧-冷轧-退火，目前的研究主要集中在成分（C、Mn、Al、Nb等）设计、轧制工艺和淬火及回火热处理工艺优化^[6-8]上，对于冷轧后进行逆相变退火（ART）方面的研究报道较少，具体ART温度和时间对中锰钢组织与性能的影响规律尚不清楚^[9-11]。本文以厚度1.5 mm的汽车用冷轧中锰钢板为研究对象，对冷轧态中锰钢进行了不同温度（650～680 ℃）和不同时间（10～50 min）的逆相变退火处理，研究了退火温度和退火时间对中锰钢显微组织和力学性能的影响，结果可为高强塑积汽车用中锰钢的退火工艺优化提供参考，并有助于高强塑积汽车用中锰钢的开发与应用。

1　材料与方法

收起

1.1　原材料

以厚度1.5 mm的汽车用冷轧中锰钢板为研究对象，采用OPTIMA 2100DV型电感耦合等离子体发射光谱仪测试其化学成分（质量分数）为：0.13%C、5.38%Mn、0.23%Cu、0.041%Al、0.23%Ni、0.031%Nb、0.016%Ti、0.068%Si、0.007%S、0.009%P，余量为Fe。其室温拉伸性能为：屈服强度1 950 MPa、抗拉强度1 980 MPa、断后伸长率4.6%。采用DSC-60Plus/60A Plus型差示扫描量热仪测得冷轧中锰钢的奥氏体开始形成温度A_c1和奥氏体完全形成温度A_c3分别为592 ℃和737 ℃。

1.2　热处理工艺

图1为冷轧中锰钢板的热处理工艺示意图。首先将冷轧中锰钢进行925 ℃保温30 min的奥氏体化处理，水冷至室温，然后对水淬后的钢板进行不同温度和不同时间的逆相变退火（ART）处理。逆相变退火温度试验：设定逆相变退火时间30 min不变，调整ART温度（介于A_c1～A_c3之间），退火结束后以空冷的方式冷却至室温；逆相变退火时间试验：设定逆相变退火温度660 ℃不变，调整ART时间（10～50 min），退火结束后以空冷的方式冷却至室温。

1.3　测试与表征

采用奥林巴斯GX83型光学显微镜观察样品光学显微组织；采用TESCAN AMBER X型扫描电子显微镜观察样品显微组织；试样经打磨、冲压、双喷离子减薄后在JEOL 2100型透射电子显微镜上观察样品微观结构；采用日本理学SmartLabX型X射线衍射仪进行物相分析，工作电压和工作电流分别为20 kV和35 mA，并测试奥氏体体积分数^[12]；在MTS CMT4000电子万能材料试验机上进行室温拉伸性能测试，拉伸速率1.5 mm/min，每组试样取5根并求其平均值作为结果。

2　结果与分析

收起

2.1　原始冷轧钢板组织

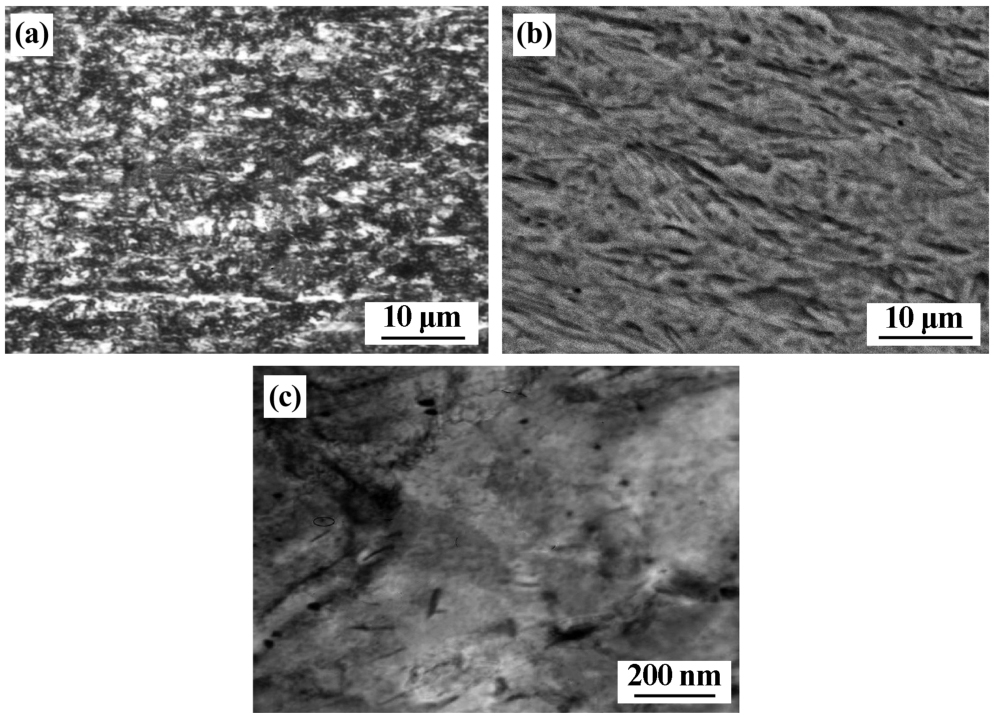

图2为原始冷轧钢板的显微组织。从光学显微（OM）组织中可见，原始冷轧板的组织为铁素体（F）和马氏体（M）（其中F呈灰白色、M呈黑色）；从扫描电镜显微（SEM）组织中可见，冷轧变形处理后，冷轧板中的F主要为条带状，M为板条状；从透射电镜显微（TEM）组织中可见，冷轧板中还可见弥散分布的细小碳化物，尺寸20～45 nm。

2.2　退火温度对冷轧钢板组织性能的影响

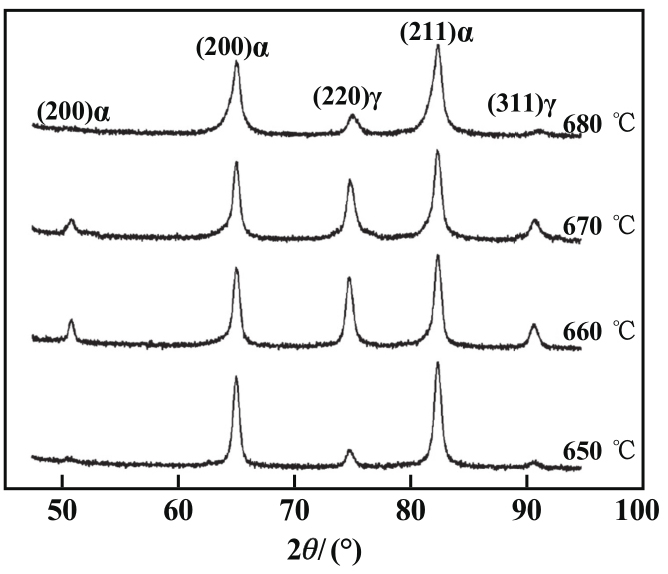

图3为退火时间30 min时不同退火温度下中锰钢X射线衍射图谱。退火温度650～680 ℃时，中锰钢XRD图谱中都可见（200）、（211）晶面的α-Fe衍射峰以及（200）、（220）、（311）晶面的γ衍射峰，不同退火温度下中锰钢都主要由α+γ相组成。退火温度660 ℃和670 ℃时中锰钢中γ衍射峰强度较高；退火温度650 ℃和680 ℃时中锰钢中γ衍射峰强度减弱。退火温度650 ℃、660 ℃、670 ℃和680 ℃时中锰钢中奥氏体体积分数分别为5.21%、24.12%、20.73%和4.54%。

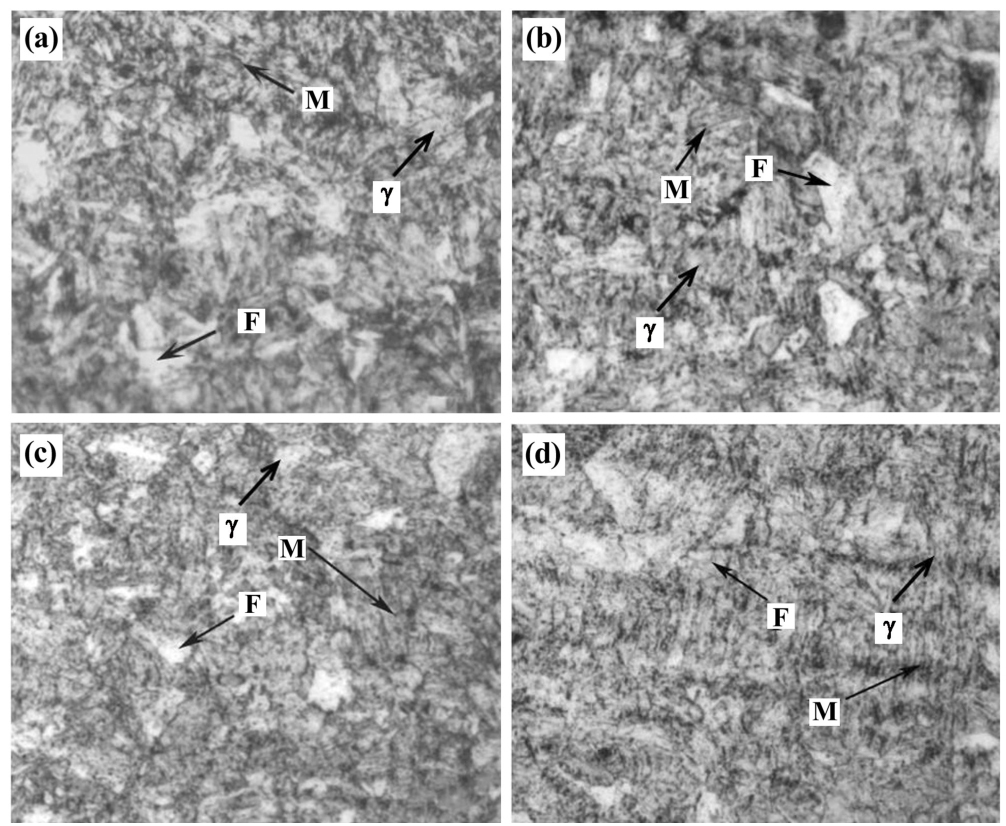

图4为退火时间30 min时不同退火温度下中锰钢的显微组织。退火温度650℃时，中锰钢中可见超细晶铁素体（F）和马氏体（M），局部可见碳化物；退火温度660 ℃时，中锰钢主要由F+M+奥氏体（γ）组成，奥氏体体积分数相对退火温度650 ℃时明显增加；继续提升退火温度至670 ℃，中锰钢组织主要由F+γ组成，M组织相对较少，块状γ组织平均尺寸约0.31 μm，升高退火温度会使得γ组织稳定性变差并向马氏体转变^[13]，此时中锰钢的奥氏体体积分数相较退火温度660 ℃时有所减小；退火温度680 ℃时，中锰钢组织主要由M+F组成，γ组织较少，这主要是因为升高退火温度会使奥氏体内C、Mn等元素发生扩散并降低其稳定性，在冷却过程中会发生γ向M的转变^[14]。退火温度650 ℃、660 ℃、670 ℃、680 ℃时，中锰钢中超细晶铁素体平均晶粒尺寸分别为0.26 μm、0.29 μm、0.31 μm、0.33 μm，板条马氏体平均宽度分别为0.27 μm、0.27 μm、0.29 μm、0.31 μm，可见，升高退火温度使超细晶铁素体平均晶粒尺寸（d_F）和板条马氏体平均宽度（W_M）增大。

表1为不同退火温度下中锰钢力学性能和残余奥氏体体积分数测试结果。退火温度从650 ℃升至680 ℃，中锰钢屈服强度、断后伸长率、强塑积和残余奥氏体体积分数均先增大后减小。中锰钢强塑积与残余奥氏体体积分数具有一定正相关性，这主要是因为中锰钢在拉伸变形过程中会产生相变诱导塑性（TRIP效应）^[15]，奥氏体向马氏体转变并引起加工硬化^[16]，中锰钢在具有较高强度的同时具有良好塑性；随着退火温度升高，中锰钢中奥氏体体积分数减小、超细晶铁素体平均晶粒尺寸和板条马氏体平均宽度增大，TRIP效应减弱的同时碳化物会产生粗化与长大，从而使强化作用减弱^[17]，强塑积有所降低。

2.3　退火时间对冷轧中锰钢组织与性能的影响

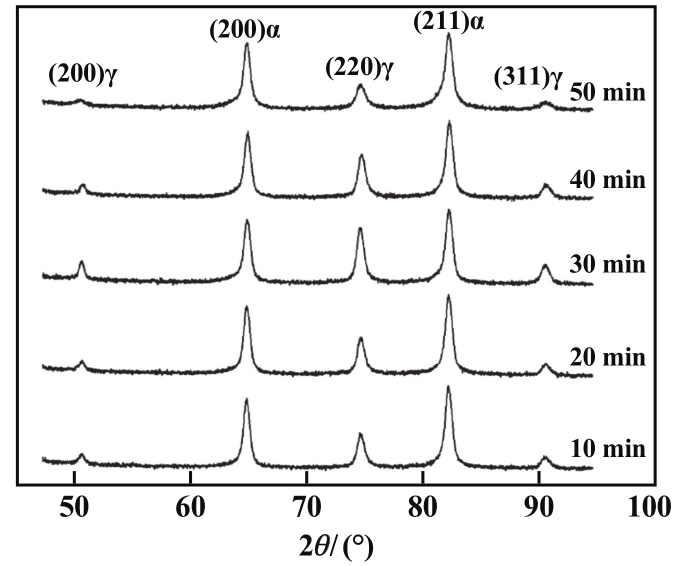

图5为退火温度660 ℃时不同退火时间下中锰钢的X射线衍射图谱。退火时间10～50 min时，中锰钢的XRD图谱中都可见（200）、（211）晶面的α-Fe衍射峰以及（200）、（220）、（311）晶面的γ衍射峰，且退火时间30 min时γ衍射峰较强。退火时间10 min、20 min、30 min、40 min和50 min时，中锰钢中奥氏体体积分数分别为15.23%、16.12%、24.12%、7.34%和7.01%。

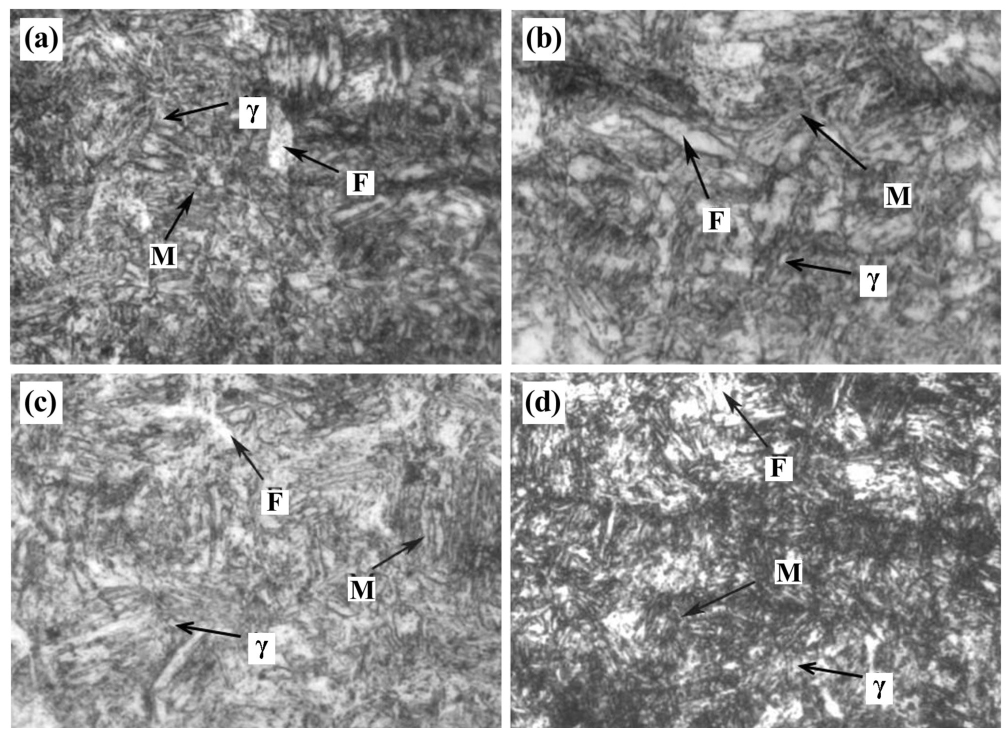

图6为不同退火时间下中锰钢的显微组织。退火时间10 min时，中锰钢中可见F、M和γ组织，d_F和W_M分别为0.26 μm和0.21 μm，由于退火时间较短，基体组织中的碳化物溶解不充分，γ形核驱动力较低^[18]，此时奥氏体体积分数相对较低（15.23%）；延长退火时间至20 min，组织仍然由M+F+γ组成，d_F和W_M分别为0.28 μm和0.23 μm，相较退火时间10 min的中锰钢，延长退火时间使得更多的M破裂形成F并促使碳化物发生溶解，γ形核驱动力增加而形成更多的奥氏体^[19]，奥氏体体积分数增至16.12%；退火时间40 min时，基体组织中大部分M发生破裂形成F，d_F约0.31 μm，且延长退火时间使得奥氏体稳定性变差而向M转变^[20]，奥氏体体积分数降至7.34%；进一步延长退火时间至50 min，基体组织中M几乎完全破裂形成F，d_F约0.32 μm，F逐渐趋于等轴化的同时γ逐渐趋于稳定，此时奥氏体体积分数与退火时间40 min时相当。

表2为不同退火时间下中锰钢力学性能和残余奥氏体体积分数测试结果。退火时间从10 min增至50 min，中锰钢屈服强度、抗拉强度、断后伸长率、强塑积和残余奥氏体体积分数均先增大后减小。退火温度660 ℃时，对中锰钢进行不同时间的退火处理，中锰钢的强塑积与残余奥氏体体积分数也具有一定正相关性，这主要与拉伸变形过程中的TRIP效应有关^[21]。退火时间30 min时，中锰钢组织为F+M+γ，奥氏体体积分数最大（24.12%）且d_F和W_M较小，中锰钢取得最大的强塑积（23.33 GPa·%），中锰钢在具有较高强度的同时具有良好塑性。

3　结论

收起

1）原始冷轧态中锰钢板的组织由F相和M相组成，微观结构中可见弥散分布的尺寸20～45 nm的碳化物。

2）退火时间30 min，不同退火温度下中锰钢主要由α+γ相组成；退火温度650 ℃、660 ℃、670 ℃和680 ℃时中锰钢中奥氏体体积分数分别为5.21%、24.12%、20.73%和4.54%。退火温度从650 ℃升至680 ℃，中锰钢屈服强度、断后伸长率、强塑积和残余奥氏体体积分数均先增大后减小，而抗拉强度一直增大。

3）退火温度660 ℃，退火时间10 min、20 min、30 min、40 min和50 min时，中锰钢中奥氏体体积分数分别为15.23%、16.12%、24.12%、7.34%和7.01%。退火时间从10 min增至50 min，中锰钢屈服强度、抗拉强度、断后伸长率、强塑积和残余奥氏体体积分数均先增大后减小。

4）退火温度660 ℃、退火时间30 min时，中锰钢组织为F+M+γ，中锰钢强塑积达23.33 GPa·%，超细晶铁素体平均晶粒尺寸0.29 μm，板条马氏体平均宽度0.27 μm，奥氏体体积分数24.12%。
