包钢科技

TFe	FeO	SiO₂	P	S	F	K₂O	Na₂O	CaO	MgO
5.52	1.70	3.45	3.09	3.160	13.60	0.18	0.18	25.40	1.57
Al₂O₃	MnO	TiO₂	Zn	BaO	Sc₂O₃	Nb₂O₅	ThO₂	REO	Ig
0.47	0.73	0.19	0.10	2.11	0.014 389	0.10	0.064	26.17	12.58

TFe	FeO	SiO₂	P	S	F	K₂O	Na₂O	CaO	MgO
5.52	1.70	3.45	3.09	3.160	13.60	0.18	0.18	25.40	1.57
Al₂O₃	MnO	TiO₂	Zn	BaO	Sc₂O₃	Nb₂O₅	ThO₂	REO	Ig
0.47	0.73	0.19	0.10	2.11	0.014 389	0.10	0.064	26.17	12.58

磁铁矿	赤铁矿	硫铁矿	萤石	白云石	角闪石	辉石
0.85	2.55	4.10	22.15	16.85	1.85	1.15
黑云母	石英、长石	磷灰石	重晶石	稀土矿物	其他矿物
1.10	0.05	9.70	3.25	35.85	0.55

磁铁矿	赤铁矿	硫铁矿	萤石	白云石	角闪石	辉石
0.85	2.55	4.10	22.15	16.85	1.85	1.15
黑云母	石英、长石	磷灰石	重晶石	稀土矿物	其他矿物
1.10	0.05	9.70	3.25	35.85	0.55

REO	REO-氟碳铈矿	REO-独居石
26.17	19.16	7.01

REO	REO-氟碳铈矿	REO-独居石
26.17	19.16	7.01

粒级	产率	REO	REO分布率	累计产率
>0.074 mm	0.30	7.70	0.09	0.30
0.043~0.074 mm	0.22	24.33	0.20	0.52
0.038~0.043 mm	0.29	30.00	0.33	0.81
0.030~0.038 mm	1.95	31.03	2.31	2.76
<0.030 mm	97.24	26.12	97.06	100.00

粒级	产率	REO	REO分布率	累计产率
>0.074 mm	0.30	7.70	0.09	0.30
0.043~0.074 mm	0.22	24.33	0.20	0.52
0.038~0.043 mm	0.29	30.00	0.33	0.81
0.030~0.038 mm	1.95	31.03	2.31	2.76
<0.030 mm	97.24	26.12	97.06	100.00

产品名称	产率	品位	回收率
精矿	2.78	37.58	3.99
中矿	33.10	26.20	33.13
尾矿	64.12	25.67	62.88
给矿	100.00	26.17	100.00

产品名称	产率	品位	回收率
精矿	2.78	37.58	3.99
中矿	33.10	26.20	33.13
尾矿	64.12	25.67	62.88
给矿	100.00	26.17	100.00

产品名称	产率	品位	回收率
预先脱泥-泡沫	27.63	28.11	29.68
精矿	2.50	52.77	5.04
中矿	37.52	29.94	42.92
尾矿	32.35	18.09	22.36
给矿	100.00	26.17	100.00

产品名称	产率	品位	回收率
预先脱泥-泡沫	27.63	28.11	29.68
精矿	2.50	52.77	5.04
中矿	37.52	29.94	42.92
尾矿	32.35	18.09	22.36
给矿	100.00	26.17	100.00

磁场强度	精矿产率	精矿品位	尾矿产率	尾矿品位	回收率
1.0 T	7.80	33.05	92.20	25.59	9.85
1.3 T	13.86	32.75	86.14	25.11	17.34
1.7 T	28.82	34.31	71.18	22.87	37.78
2.0 T	36.60	35.60	63.40	20.73	49.79

磁场强度	精矿产率	精矿品位	尾矿产率	尾矿品位	回收率
1.0 T	7.80	33.05	92.20	25.59	9.85
1.3 T	13.86	32.75	86.14	25.11	17.34
1.7 T	28.82	34.31	71.18	22.87	37.78
2.0 T	36.60	35.60	63.40	20.73	49.79

产品名称	产率	品位	回收率
精矿	15.90	50.72	30.82
中矿	18.82	23.71	17.05
尾矿	65.28	20.90	52.13
给矿	100.00	26.17	100.00

产品名称	产率	品位	回收率
精矿	15.90	50.72	30.82
中矿	18.82	23.71	17.05
尾矿	65.28	20.90	52.13
给矿	100.00	26.17	100.00

提高微细粒级稀土矿物回收率试验

PDF下载

陈宏超 , 许俊山 , 郭旭 , 边峻超

包钢科技 | 生产实践与管理 2025,51(4): 5-8

收起

包钢科技 | 生产实践与管理 2025, 51(4): 5-8

提高微细粒级稀土矿物回收率试验

全屏

陈宏超, 许俊山, 郭旭, 边峻超

作者信息

包钢集团宝山矿业有限公司, 内蒙古包头 014010

陈宏超(1971-),男,河南省舞阳市人,高级工程师,现从事矿产资源综合利用产业化研究工作。

Experiment on Improving Recovery Rate of Micro-fine Particle Rare Earth Minerals

Hongchao Chen, Junshan Xu, Xu Guo, Junchao Bian

Affiliations

Baotou Steel Group Baoshan Mining Co., Ltd., Baotou 014010, Inner Mongolia Autonomous Region, China

出版时间: 2025-08-25

文章导航

摘要

收起

宝山矿业公司使用浓缩-浮选-浓缩-过滤工艺回收白云鄂博矿中的稀土,在精矿浓缩过程中,约4%的稀土资源从精矿溢流中流失,经检测溢流精矿的稀土品位为26.17%,绝大部分粒径为5~20 μm,属于微细粒颗粒。文章对宝山矿业公司精矿大井溢流精矿进行取样分析,使用浮选、脱泥浮选、磁选、重选等多种方法回收稀土资源,最终使用重选方法获得稀土品位为50.72%、回收率为30.82%的稀土精矿,对综合回收白云鄂博稀土资源具有重要的指导作用。

关键词

稀土 / 微细粒 / 回收 / 重选

Abstract

收起

The rare earth in baiyuneboite is recovered with the process of concentration-flotation-concentration-filtration in Baoshan Mining Co.. During the concentration process of concentrate, about 4% of rare earth resources are run off from overflow of concentrate, their grade is 26.17% by detection and most of their particle sizes are 5~20 μm so that they are micro-fine particles. In this paper, the overflowed concentrate of large well of concentrate in Baoshan Mining Co. is with sampling analysis. The rare earth resources are recovered with various methods as flotation, desliming flotation, magnetic concentration and gravity concentration. Finally, the rare earth ore concentrate with grade of 50.72% and recovery rate of 30.82% is obtained with the gravity concentration method, which is with significant guiding function for comprehensive recovery of rare earth resources in Bayan Obo.

Key words

rare earth / micro-fine particle / recovery / gravity concentration

引用本文

陈宏超, 许俊山, 郭旭, 边峻超. 提高微细粒级稀土矿物回收率试验. 包钢科技, 2025 , 51 (4) : 5 -8 .

Hongchao Chen, Junshan Xu, Xu Guo, Junchao Bian. Experiment on Improving Recovery Rate of Micro-fine Particle Rare Earth Minerals[J]. Science & Technology of Baotou Steel, 2025 , 51 (4) : 5 -8 .

正文

收起

白云鄂博矿属于多金属共生的大型矿床,富含铁、稀土、铌、萤石等多种资源,主要的稀土矿物为氟碳铈矿和独居石^[1]。90%以上的稀土存在于独立矿物中,4%~7%的稀土嵌布于萤石和铁矿物中,且嵌布粒度细^[2]。除稀土矿物外,主要脉石矿物为钠闪石、钠辉石、黑云母、白云石、重晶石、磷灰石、黄铁矿等。由于稀土矿物的可浮性与方解石、磷灰石、白云石、重晶石、萤石相近,磁性与赤铁矿、钠辉石、钠闪石等相近,密度与铁矿物、重晶石相近,导致分选稀土矿物难度极大^[3]。

选铁强磁尾矿通过浓缩-浮选-浓缩-过滤工艺回收稀土资源。但由于稀土精矿粒度细,造成细粒矿物在浓缩过程中难以沉降^[4],浮选后浓缩过滤流程中,会造成大量微细粒稀土矿物在精矿浓缩过程中流失,称之为“精矿大井溢流”。本文结合实际生产情况对“精矿大井溢流”稀土资源开展系统研究,并有效回收,对进一步综合利用稀土资源具有一定的指导作用。

1 试验矿样

收起

试验矿样为宝山矿业公司精矿大井溢流精矿,试样主要元素分析、矿物组成分析、稀土物相分析和稀土矿物套筛分析结果分别见表1、表2、表3、表4。

如表1所示,该试样成分复杂,富含元素较多,其中目标元素稀土氧化物(REO)占26.17%,主要杂质元素有铁、硅、磷、硫、氟、钙等。

如表2、表3所示,试样稀土矿物占比较高,达到35.85%,主要稀土矿物为氟碳铈矿和独居石,含量比例为7.3∶2.7;主要脉石矿物为萤石、白云石、磷灰石、硫铁矿、重晶石和赤铁矿,含量达到58.60%。

使用ZEISS SUPRA55场发射扫描电子显微镜、OXFORD X-MAX能谱仪,采用点分析、背散射、面扫描-赋人工伪彩方式对试样的稀土矿物进行观察,结果见图1。

由图1、表4结果可知,试样整体粒度均匀,绝大多数矿物已解离,颗粒整体较细,绝大多数为解离的单体矿物。稀土矿物主要为独居石和氟碳酸稀土矿物(氟碳钙铈矿常见),绝大部分粒径为5~20 μm,较少部分粒径在30 μm以上,部分与磷灰石、白云石、萤石、铁矿物及少量石英,或组成多相贫连生-包裹体,或为细粒状颗粒集合体。

2 试验结果

收起

2.1 浮选试验

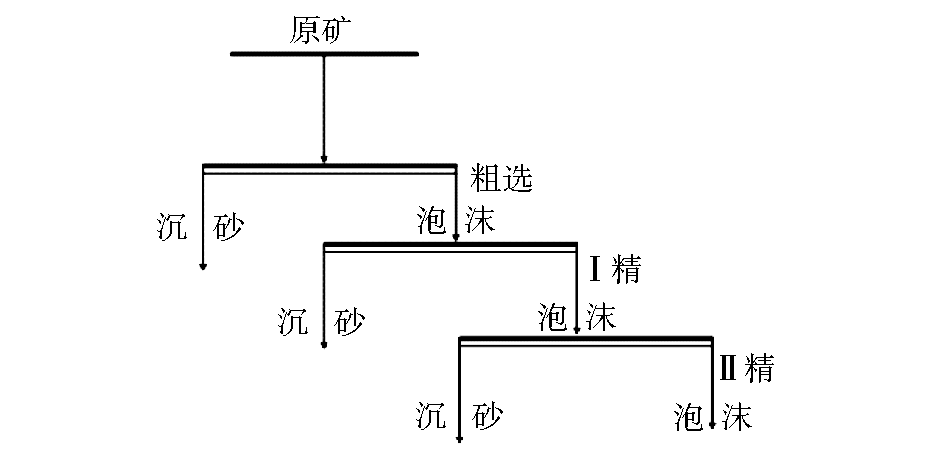

使用XFDⅣ0.75型浮选机进行浮选试验,取400 g试样,加入400 mL水调浆,采用一粗两精开路浮选工艺流程,使用LF8^#为捕收剂、水玻璃为抑制剂、二号油为起泡剂,得到品位为37.58%、回收率为3.99%的稀土精矿,流程见图2,试验结果见表5。

2.2 脱泥浮选试验

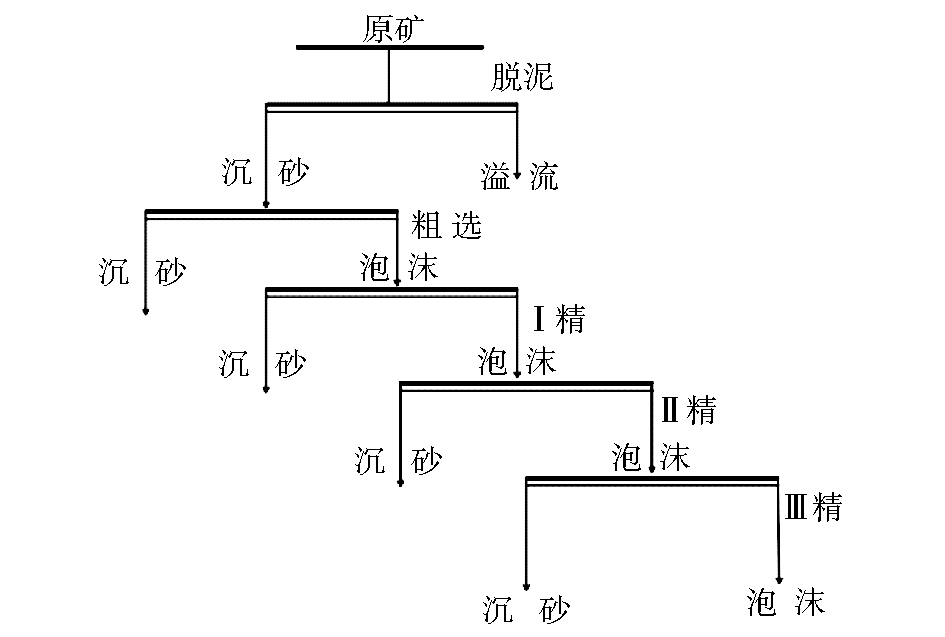

使用XFDⅣ0.75型浮选机进行浮选试验,取400 g试样,加入400 mL水调浆,采用预先浮选方法进行脱泥、脱药处理,得到沉砂289.50 g,再采用一粗三精开路浮选工艺流程,使用LF8^#为捕收剂、水玻璃为抑制剂、二号油为起泡剂,得到品位为52.77%、回收率为5.04%的稀土精矿,流程见图3,试验结果见表6。

由表5、表6对比可知,由于该矿物粒度非常细,受到矿泥污染泡沫的影响,试样直接进行浮选作业,品位很难提高。经过脱泥作业后,浮选精矿品位可以达到52.77%,但整体回收率偏低,只有5.04%,这主要是脱泥过程带走大量稀土矿物导致的。

2.3 磁选试验

使用RK/CSQ-50×70湿式强磁选机进行磁选试验,取50 g试样,加入300 mL水调浆,分别将磁场强度调至1.0 T、1.3 T、1.7 T、2.0 T,磁选试验结果见表7。

由表7可知,随着磁场强度的提高,稀土精矿品位和回收率提高,但精矿品位最高只有35.60%,回收率最高为49.79%。稀土矿物为弱磁性矿物,加之试样微细粒级比较多,磁选效果不佳,导致分选效果不佳。

2.4 摇床试验

使用LY 1 100×500×430(0.5 m)型摇床进行重选试验,取1 000 g试样,加入4 000 mL水调浆,摇床试验结果见表8。

由表8可知,使用摇床进行试验,最终得到品位为50.72%、回收率为30.82%的稀土精矿,使微细粒稀土矿物得到有效回收,解决了微细粒稀土难回收的困境。

3 结论

收起

(1)采用预先浮选进行脱泥作业,可以减弱矿泥对浮选影响,通过预先脱泥后一粗三精浮选流程,最终可得到品位为52.77%、回收率为5.04%的稀土精矿,但脱泥过程金属损失量较大。

(2)采用重选方法可将微细粒稀土矿物进行回收,最终得到品位为50.72%、回收率为30.82%的稀土精矿,解决了微细粒稀土难回收的困境,对综合回收白云鄂博稀土资源具有重要的指导作用。

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

杨占峰, 马莹, 王彦. 稀土采选与环境保护[M]. 北京: 冶金工业出版社, 2018.

[2]

马莹, 李娜, 王其伟, 等. 白云鄂博矿稀土资源的特点及研究开发现状[J]. 中国稀土学报, 2016, 34(6):641-649.

[3]

余永富, 朱超英. 包头稀土选矿技术进展[J]. 金属矿山, 1999(11):18-22.

[4]

方军, 赵德贵. 包钢选矿厂磁铁矿尾矿选稀土的探讨[J]. 金属矿山, 2003(3):47-49.

2025年第51卷第4期

PDF下载

126

引用本文

BibTeX

文章信息

接收时间：2024-12-04
首发时间：2025-11-28
出版时间：2025-08-25

补充材料

相关文章

文章信息

作者

出版历史

收稿日期：2024-12-04

基金

作者信息

包钢集团宝山矿业有限公司, 内蒙古包头 014010

参考文献

分享链接

https://castjournals.cast.org.cn/joweb/bgkj/CN/1201193877228188663

分享至

全文二维码

扫描看全文

引用本文

BibTeX

本文的引用情况

2种不同金属材料的力学参数

科 Family	属数 Number of genus	种数 Number of species	占总种数比例 Percentage of total species (%)	属 Genus	种数 Number of species	占总种数比例 Percentage of total species (%)
鹅膏菌科Amanitaceae	2	11	5.26	鹅膏菌属 Amanita	10	4.78
小菇科 Mycenaceae	2	12	5.74	丝盖伞属 Inocybe	5	2.39
多孔菌科 Polyporaceae	8	14	6.70	蜡蘑属 Laccaria	5	2.39
红菇科 Russulaceae	3	23	11.00	小皮伞属 Marasmius	6	2.87
				小菇属 Mycena	11	5.26
				光柄菇属 Pluteus	5	2.39
				红菇属 Russula	17	8.13
				栓菌属 Trametes	5	2.39

关闭全屏

BibTeX
EndNote
RefWorks
TxT
