包钢科技

原料名称	TFe	FeO	CaO	SiO₂	MgO	Al₂O₃	P	S	K₂O	Na₂O	ZnO	I_g
PB粉矿	60.46	<0.5	0.016	3.93	0.12	2.41	0.102	0.028	0.014	0.018		5.80
FMG混合粉矿	58.15	<0.5	0.03	5.72	0.06	2.51	0.083	0.036	0.014	<0.010		7.45
白云鄂博铁精矿	66.46	28.83	0.92	1.74	0.83	0.12	0.064	1.030	0.133	0.116		1.74
高硅熔剂性褐铁矿(原矿)	42.86	<0.5	0.29	27.72	0.21	1.04	0.056	0.157	0.121	0.042	0.081	7.57
高硅熔剂性褐铁矿 (水洗重选后)	53.69	<0.5	0.303	11.54	0.24	0.56	0.070	0.052	0.038	0.029	0.127	8.73

原料名称	TFe	FeO	CaO	SiO₂	MgO	Al₂O₃	P	S	K₂O	Na₂O	ZnO	I_g
PB粉矿	60.46	<0.5	0.016	3.93	0.12	2.41	0.102	0.028	0.014	0.018		5.80
FMG混合粉矿	58.15	<0.5	0.03	5.72	0.06	2.51	0.083	0.036	0.014	<0.010		7.45
白云鄂博铁精矿	66.46	28.83	0.92	1.74	0.83	0.12	0.064	1.030	0.133	0.116		1.74
高硅熔剂性褐铁矿(原矿)	42.86	<0.5	0.29	27.72	0.21	1.04	0.056	0.157	0.121	0.042	0.081	7.57
高硅熔剂性褐铁矿 (水洗重选后)	53.69	<0.5	0.303	11.54	0.24	0.56	0.070	0.052	0.038	0.029	0.127	8.73

铁矿种类	>10 mm	7~10 mm	5~7 mm	3~5 mm	1~3 mm	<1 mm	<3 mm
PB粉矿	3.96	10.06	13.06	18.14	13.96	40.83	54.79
FMG混合粉矿	6.81	11.99	12.71	20.15	20.81	27.53	48.34
高硅熔剂性褐铁矿(原矿)		3.05	22.13	29.17	22.67	22.99	45.66
高硅熔剂性褐铁矿(水洗重选后)		0.36	3.89	17.54	31.16	25.13	56.29

铁矿种类	>10 mm	7~10 mm	5~7 mm	3~5 mm	1~3 mm	<1 mm	<3 mm
PB粉矿	3.96	10.06	13.06	18.14	13.96	40.83	54.79
FMG混合粉矿	6.81	11.99	12.71	20.15	20.81	27.53	48.34
高硅熔剂性褐铁矿(原矿)		3.05	22.13	29.17	22.67	22.99	45.66
高硅熔剂性褐铁矿(水洗重选后)		0.36	3.89	17.54	31.16	25.13	56.29

试验编号	铁料配置(质量分数)/%	烧结矿SiO₂ 含量/%	烧结矿碱度
基准	35.0	50.0	15.0			5.00	2.05
1^#	31.4	44.9	13.5		10.2	5.00	2.05
2^#	31.4	44.9	13.5		10.2	5.00	2.05
3^#	33.8	48.3	14.5	3.4		5.00	2.05

试验编号	铁料配置(质量分数)/%	烧结矿SiO₂ 含量/%	烧结矿碱度
基准	35.0	50.0	15.0			5.00	2.05
1^#	31.4	44.9	13.5		10.2	5.00	2.05
2^#	31.4	44.9	13.5		10.2	5.00	2.05
3^#	33.8	48.3	14.5	3.4		5.00	2.05

编号	化学成分(质量分数)/%	烧结矿碱度
基准	55.85	8.85	10.62	5.01	1.97	1.90	0.095	0.080	0.121	0.092	2.09
1^#	56.13	8.26	10.66	5.04	2.05	1.92	0.093	0.089	0.129	0.092	2.09
2^#	56.20	8.31	10.65	5.03	2.03	1.88	0.087	0.084	0.118	0.086	2.09
3^#	56.08	8.22	10.57	4.98	2.06	1.89	0.107	0.089	0.210	0.107	2.09

编号	化学成分(质量分数)/%	烧结矿碱度
基准	55.85	8.85	10.62	5.01	1.97	1.90	0.095	0.080	0.121	0.092	2.09
1^#	56.13	8.26	10.66	5.04	2.05	1.92	0.093	0.089	0.129	0.092	2.09
2^#	56.20	8.31	10.65	5.03	2.03	1.88	0.087	0.084	0.118	0.086	2.09
3^#	56.08	8.22	10.57	4.98	2.06	1.89	0.107	0.089	0.210	0.107	2.09

试验编号	水分 /%	配碳 /%	干烧成率 /%	成品率 /%	利用系数 /(t·m^-2·h^-1)	返矿平衡系数	燃耗 /(kg·t^-1)	转鼓 /%	垂速 /(mm·min^-1)
基准	7.49	4.20	90.43	72.01	1.23	0.84	64.89	68.27	16.8
1^#	7.02	4.24	89.78	71.61	1.10	0.85	65.95	66.40	15.6
2^#	7.23	4.27	89.58	71.62	1.06	0.85	66.56	67.47	15.0
3^#	7.23	4.20	90.42	71.14	1.13	0.87	65.29	68.53	15.9

试验编号	水分 /%	配碳 /%	干烧成率 /%	成品率 /%	利用系数 /(t·m^-2·h^-1)	返矿平衡系数	燃耗 /(kg·t^-1)	转鼓 /%	垂速 /(mm·min^-1)
基准	7.49	4.20	90.43	72.01	1.23	0.84	64.89	68.27	16.8
1^#	7.02	4.24	89.78	71.61	1.10	0.85	65.95	66.40	15.6
2^#	7.23	4.27	89.58	71.62	1.06	0.85	66.56	67.47	15.0
3^#	7.23	4.20	90.42	71.14	1.13	0.87	65.29	68.53	15.9

试验编号	RI /%	RDI_+3.15_mm /%	软融性能
基准	86.99	55.70	1 144	1 168	1 261	117	1 285	1 484	199	10 036
2^#	85.51	62.70	1 150	1 178	1 274	123	1 301	1 488	205	10 428
3^#	92.43	61.60	1 146	1 171	1 265	119	1 290	1 472	192	10 522

试验编号	RI /%	RDI_+3.15_mm /%	软融性能
基准	86.99	55.70	1 144	1 168	1 261	117	1 285	1 484	199	10 036
2^#	85.51	62.70	1 150	1 178	1 274	123	1 301	1 488	205	10 428
3^#	92.43	61.60	1 146	1 171	1 265	119	1 290	1 472	192	10 522

试验编号	赤铁矿	磁铁矿	铁酸钙	硅酸二钙	橄榄石
基准	7	44	40	0~1	8
2^#	9	40	39	0	12
3^#	9	39	45	0	11

试验编号	赤铁矿	磁铁矿	铁酸钙	硅酸二钙	橄榄石
基准	7	44	40	0~1	8
2^#	9	40	39	0	12
3^#	9	39	45	0	11

包钢烧结配加高硅熔剂性褐铁矿的试验研究

PDF下载

赵长奕 ¹ , 白晓光 ² , 付国伟 ²

包钢科技 | 生产实践与管理 2022,48(1): 22-26

收起

包钢科技 | 生产实践与管理 2022, 48(1): 22-26

包钢烧结配加高硅熔剂性褐铁矿的试验研究

全屏

赵长奕¹, 白晓光², 付国伟²

作者信息

¹ 内蒙古包钢钢联股份有限公司炼铁厂,内蒙古包头 014010

² 内蒙古包钢钢联股份有限公司技术中心,内蒙古包头 014010

赵长奕(1986-),男,吉林省长春市人,工程师,现从事烧结生产管理工作。

Experimental Study on Adding High Silicon Fluxed Limonite into Sintering of Baotou Steel

Chang-yi Zhao¹, Xiao-guang Bai², Guo-wei Fu²

Affiliations

¹ Iron-making Plant of Inner Mongolia Baotou Steel Union Co., Ltd., Baotou 014010, Inner Mongolia Autonomous Region, China

² Technical Center of Inner Mongolia Baotou Steel Union Co., Ltd., Baotou 014010, Inner Mongolia Autonomous Region, China

出版时间: 2022-02-25

文章导航

摘要

收起

文章针对白云鄂博铁精矿SiO₂含量低的特点,进行了高硅熔剂性褐铁矿替代蛇纹石的烧结试验,提出了高硅熔剂性褐铁矿在包钢烧结使用的技术方案,可为包钢烧结生产优化铁料结构和熔剂结构以及大幅降低生产成本提供技术支持。试验结果表明,烧结配加10.2%水洗重选后的高硅熔剂性褐铁矿,烧结配矿成本降低,但烧结矿转鼓强度降低1.87个百分点,燃耗升高1.06 kg/t;烧结配加3.4%高硅熔剂性褐铁矿(原矿),烧结配矿成本降低,烧结矿质量指标无显著变化,因此建议采用高硅熔剂性褐铁矿(原矿)用于调整烧结矿的SiO₂含量。

关键词

白云鄂博铁精矿 / 烧结 / 蛇纹石 / 高硅熔剂性褐铁矿

Abstract

收起

In the paper, the technical plan of applying high silicon fluxed limonite in sintering of Baotou Steel is proposed through carrying out the sintering experiment of replacing serpentine with high silicon fluxed limonite aiming at the characteristic of low content of SiO₂ in Bayan Obo iron concentrate, which could provide technical support for optimizing the structures of iron charge and flux as well as greatly reducing production costs of sintering production of Baotou Steel. The experiment results showed that the cost of ore proportioning of sintering reduced, but drum strength of sinter decreased by 1.87 percentage points and burn-up increased by 1.06 kg/t by adding 10.2% high silicon fluxed limonite after washing and re-separation into sintering; the cost of ore proportioning of sintering reduced and there were no obvious changes for quality index of sinter by adding 3.4% high silicon fluxed limonite (raw ore), so it was suggested to adopt high silicon fluxed limonite (raw ore) for adjusting the content of SiO₂ in sinter.

Key words

Bayan Obo iron concentrate / sintering / serpentine / high silicon fluxed limonite

引用本文

赵长奕, 白晓光, 付国伟. 包钢烧结配加高硅熔剂性褐铁矿的试验研究. 包钢科技, 2022 , 48 (1) : 22 -26 .

Chang-yi Zhao, Xiao-guang Bai, Guo-wei Fu. Experimental Study on Adding High Silicon Fluxed Limonite into Sintering of Baotou Steel[J]. Science & Technology of Baotou Steel, 2022 , 48 (1) : 22 -26 .

正文

收起

烧结矿作为我国当前高炉冶炼生产的主要原料之一,其质量好坏对于炼铁生产有着重要的影响^[1-3]。因包钢白云鄂博铁精矿为含K₂O、Na₂O、F的铁精矿^[4],SiO₂含量较低,烧结工艺为了保证烧结矿SiO₂含量控制到5.0%,配加了1%~3%蛇纹石,大幅增加了包钢烧结生产的成本。基于此,本文针对包钢烧结铁料结构,进行了高硅熔剂性褐铁矿替代蛇纹石的烧结试验,试验对高硅熔剂性褐铁矿的物化性能、烧结性能以及所制备烧结矿的冶金性能及矿物组成进行了系统分析,提出了高硅熔剂性褐铁矿在包钢烧结使用的技术方案,可为包钢烧结生产优化铁料结构及熔剂结构同时大幅降低烧结生产成本提供技术支持。

1 含铁原料的化学成分及粒度组成

收起

1.1 含铁原料的化学成分

试验用含铁原料主要有由澳大利亚进口的PB粉矿和FMG混合粉矿、包钢自产白云鄂博铁精矿以及水洗重选后的高硅熔剂性褐铁矿,其化学成分见表1。

由表1可知,高硅熔剂性褐铁矿原矿品位较低,SiO₂含量高,为提高品位,降低SiO₂含量,采用了水洗重选工艺。高硅熔剂性褐铁矿的原矿经水洗重选工艺后,其品位由42.86%提高至53.69%,SiO₂含量由27.72%降低至11.54%,Al₂O₃含量由1.04%降至0.56%,S含量由0.157%降至0.052%,同时碱金属含量也较原矿有所下降,但P、ZnO出现富集,其中P含量由0.056%升高至0.070%、ZnO含量由0.081%升高至0.127%,I_g也较原矿增加了1.16个百分点。

1.2 含铁原料的粒度组成

试验用含铁原料的粒度组成见表2。

由表2可知,经水洗重选后的高硅熔剂性褐铁矿的粒度变细,1~3 mm粒级占比较原矿增加8.49个百分点,<1 mm粒级占比较原矿增加2.14个百分点,即1~3 mm粒级占比增幅较大。

2 试验方案

收起

试验方案见表3。

由表3可知,在烧结矿碱度为2.05的条件下,控制SiO₂含量在5.0%,基准点配料方案为使用蛇纹石调整烧结矿SiO₂含量,试验点各方案是不配加蛇纹石,采用高硅熔剂性褐铁矿及水洗重选后的高硅熔剂性褐铁矿调整烧结矿SiO₂含量,其中1^#方案和2^#方案的铁料结构相同,区别在于2^#方案是将水洗重选后高硅熔剂性褐铁矿粒度进行了细化(<0.5 mm粒级达到100%)。

3 试验结果及分析

收起

3.1 烧结矿化学成分的变化

各试验点烧结矿化学成分的变化见表4。

由表4可知,各试验点烧结矿FeO含量为8.22%~8.85%,SiO₂含量为4.98%~5.04%,MgO含量为1.97%~2.06%,碱度稳定,说明烧结过程水、碳的控制比较稳定;与配加蛇纹石相比,烧结配加高硅熔剂性褐铁矿(原矿)以及水洗重选后的高硅熔剂性褐铁矿后,烧结矿品位均呈升高趋势。

3.2 烧结工艺指标变化

各试验点烧结工艺指标的变化列于表5。

由表5可知,在水、碳控制条件一致前提下,配加水洗重选后的高硅熔剂性褐铁矿,烧结矿转鼓强度明显降低,燃耗升高,主要原因为水洗重选后的高硅熔剂性褐铁矿在烧结过程中形成的未熔矿石的强度差所致,为了改善其烧结性能,采取将水洗重选后的高硅熔剂性褐铁矿的粗粒级部分细磨,使其<0.5 mm粒级占比达到100%,使其在混合料制粒过程中全部作为粘附粉,促进其在烧结过程的矿化反应,促使其完全矿化,减少未熔区内水洗重选后高硅熔剂性褐铁矿的量,从而达到改善烧结矿强度、提高成品率的目的。

在烧结矿化学成分稳定及烧结垂速控制稳定的前提下,小比例使用高硅熔剂性褐铁矿(原矿),烧结矿成品率略呈下降趋势,其干烧成率、燃耗及转鼓强度指标变化不明显。

3.3 烧结矿冶金性能的变化

各试验点烧结矿冶金性能的变化列于表6。

由表6可知,烧结配加高硅熔剂性褐铁矿(原矿)后,烧结矿还原性较基准点提高5.44个百分点,低温还原粉化率提高5.90个百分点,可见配加熔剂性高硅褐铁矿(原矿)有利于高炉间接还原发展,改善高炉煤气利用;烧结配加高硅熔剂性褐铁矿(原矿)后,滴落温度区间降低,滴落区间变窄,原因为在烧结过程高硅熔剂性褐铁矿未完全矿化,导致烧结矿SiO₂富集程度高,在软熔过程中,FeO与SiO₂反应,形成低熔点橄榄石提前滴落。

3.4 烧结矿显微结构及矿物组成的变化

对基准、2^#及3^#三个试验点烧结矿矿相结构和矿物组成进行了分析,其结果如图1—6及表7所示。

由图1—6及表7可知:

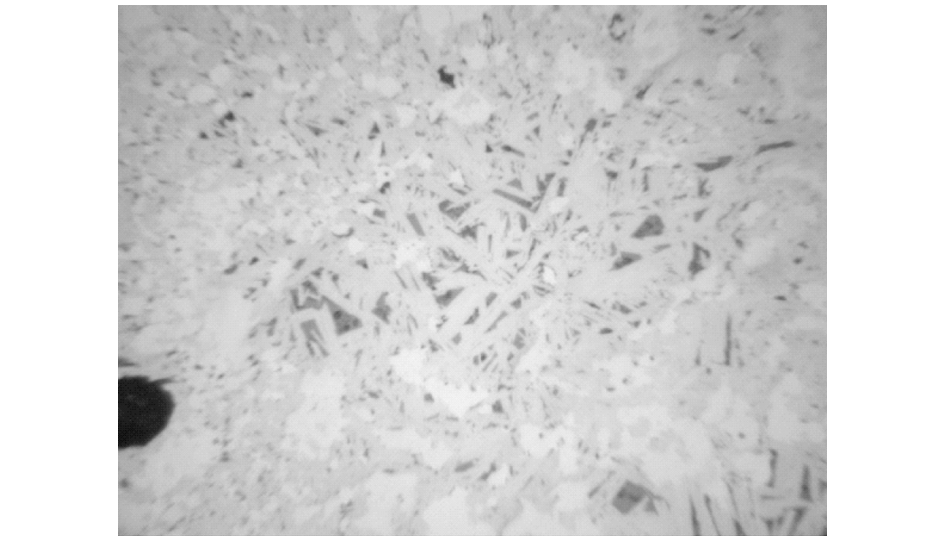

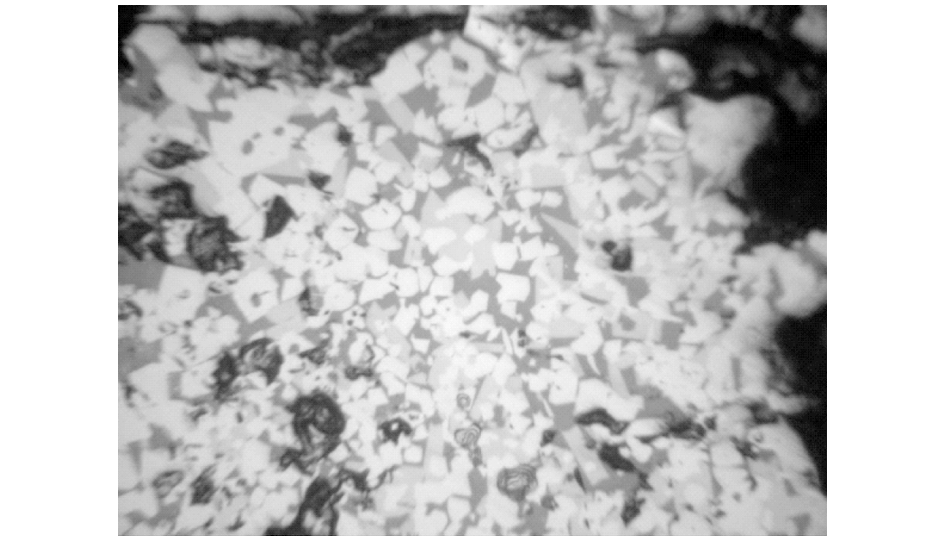

(1)基准点烧结矿赤铁矿与板状铁酸钙交织结构较为发育(见图1),2^#烧结矿橄榄石较为发育,且与磁铁矿和针状铁酸钙形成熔蚀结构(见图2),分布较为均匀广泛,褐铁矿在烧结过程中存在残存颗粒强度差的烧结特性,通过褐铁矿细磨可改善烧结矿矿物组成及结构,从而改善褐铁矿烧结的烧结矿冷态强度。

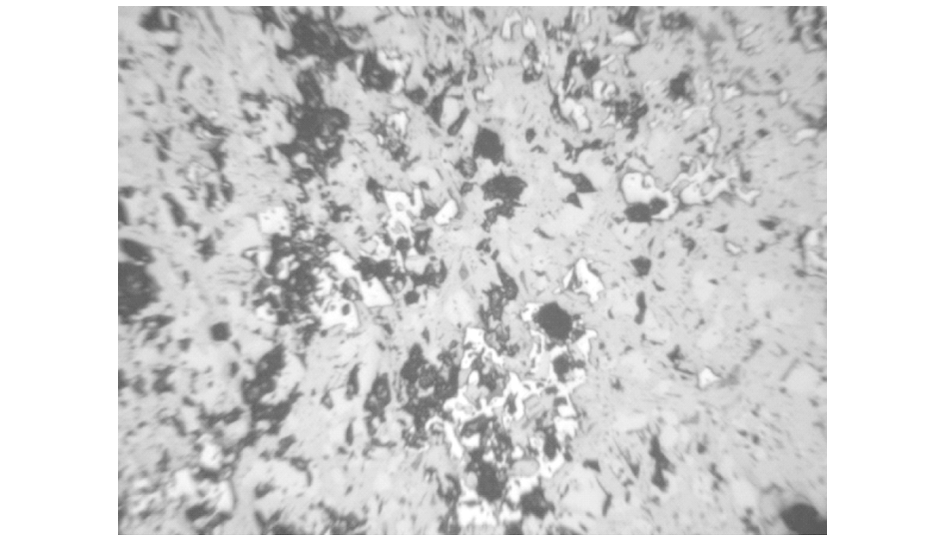

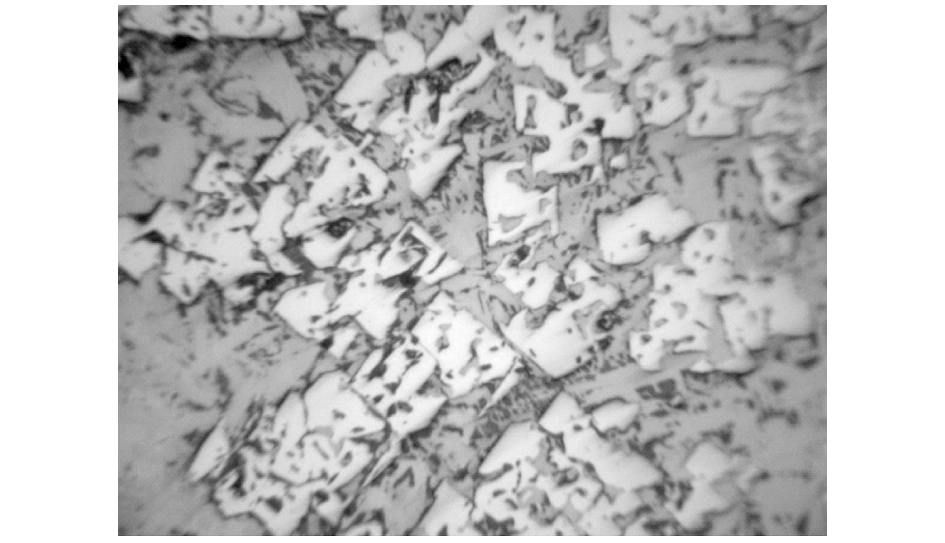

(2)与基准点相比,3^#烧结矿铁酸钙含量提高,且多呈磁铁矿与针状铁酸钙交织结构及赤铁矿与针状铁酸钙交织结构(见图3、图4),结晶结构紧密。局部存在橄榄石、赤铁矿及磁铁矿液相交织结构(见图5),此结构中空隙较大,赤铁矿多为颗粒状,连晶强度差,此结构的形成应为大粒度褐铁矿在烧结过程中与碱性熔剂反应生成,对烧结矿转鼓强度不利。

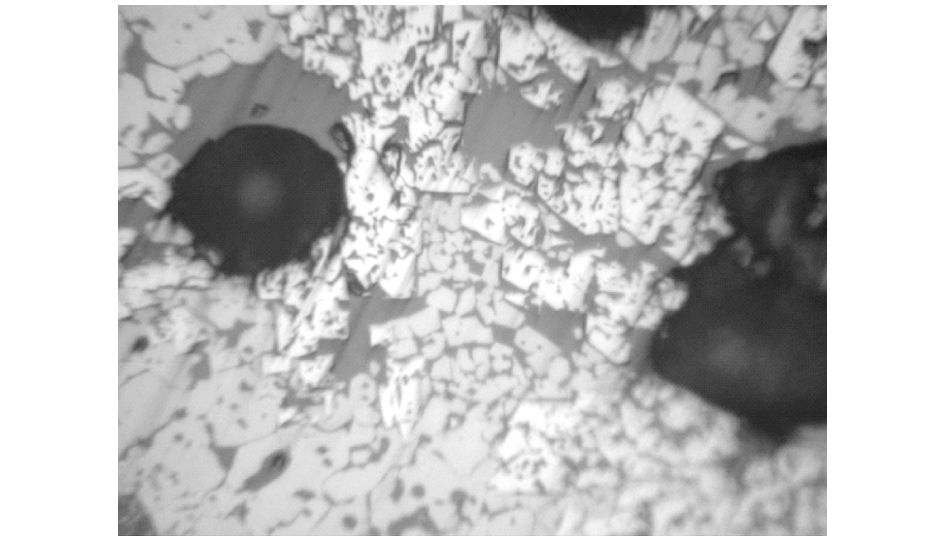

(3)因褐铁矿平均粒度较大,参与矿化反应能力弱,在烧结过程中主要以矿物颗粒中赤铁矿再结晶存在于烧结矿中,进入液相区的SiO₂含量较基准点低,有利于白云鄂博铁精矿及细粒度澳矿粉与碱性熔剂发生矿化反应生成磁铁矿与针状铁酸钙熔蚀结构及赤铁矿与针状铁酸钙交织结构,改善铁酸钙的生成、烧结矿强度和还原性。

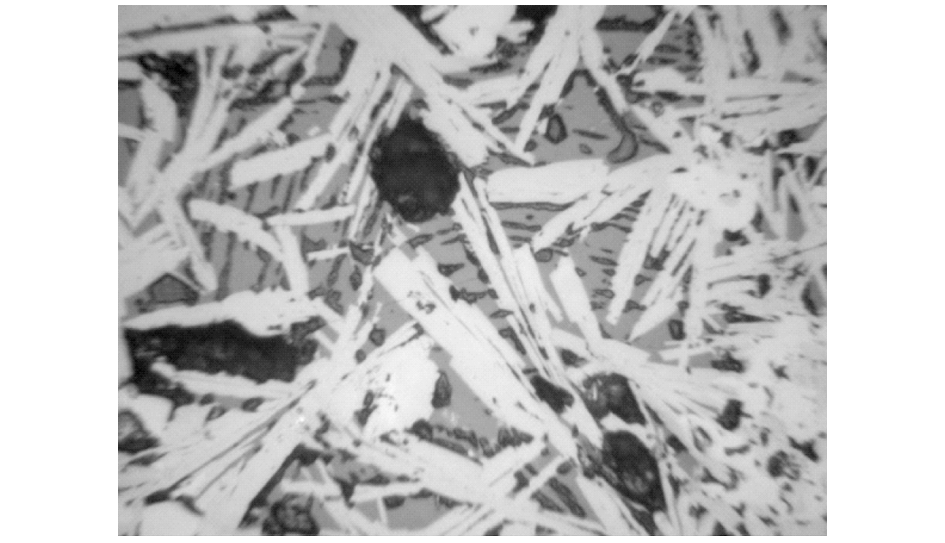

(4)基准点烧结矿局部存在硅酸二钙(见图6),而2^#及3^#烧结矿中没发现硅酸二钙存在。分析原因认为蛇纹石平均粒度较高硅熔剂性褐铁矿小,因此在烧结混合料中配加褐铁矿后,SiO₂的偏析度较大,与碱性熔剂接触的动力学条件差,不易生成硅酸二钙。

4 结论

收起

(1)烧结使用水洗重选后的高硅熔剂性褐铁矿调整烧结矿SiO₂含量,且该矿在烧结铁料中的配比为10.2%时,可降低烧结配矿成本,烧结工艺指标及烧结矿质量明显变差,烧结矿转鼓强度降低1.87个百分点,燃耗升高1.06 kg/t。

(2)烧结使用高硅熔剂性褐铁矿(原矿)调整烧结矿SiO₂含量,且该矿在烧结铁料中的配比为3.4%时,可降低烧结配矿成本,烧结矿质量指标无显著变化。

(3)综合考虑烧结矿产质量、有害元素控制及降低烧结生产成本,建议采用高硅熔剂性褐铁矿(原矿)用于调整烧结矿SiO₂含量。

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

郄亚娜, 吕庆, 张旭升, 等. TiO₂含量对烧结矿矿相结构的影响[J]. 钢铁研究学报, 2015, 27(11):21-25.

[2]

向升林. SiO₂与MgO在铁酸钙系熔体中的溶解动力学研究[D]. 重庆: 重庆大学, 2015.

[3]

胡长庆, 闫龙飞, 张国柱, 等. MgO/Al₂O₃对复合铁酸钙润湿性和黏度的影响[J]. 烧结球团, 2018, 43(1):6-9,14.

[4]

林东鲁, 李春龙, 邬虎林. 白云鄂博特殊矿采选冶工艺攻关与技术进步[M]. 北京: 冶金工业出版社, 2007.

2022年第48卷第1期

PDF下载

引用本文

BibTeX

文章信息

接收时间：2021-10-27
首发时间：2025-11-24
出版时间：2022-02-25

补充材料

相关文章

文章信息

作者

出版历史

收稿日期：2021-10-27

基金

作者信息

¹ 内蒙古包钢钢联股份有限公司炼铁厂,内蒙古包头 014010

² 内蒙古包钢钢联股份有限公司技术中心,内蒙古包头 014010

参考文献

分享链接

https://castjournals.cast.org.cn/joweb/bgkj/CN/1199661548819022599

分享至

全文二维码

扫描看全文

引用本文

BibTeX

本文的引用情况

2种不同金属材料的力学参数

科 Family	属数 Number of genus	种数 Number of species	占总种数比例 Percentage of total species (%)	属 Genus	种数 Number of species	占总种数比例 Percentage of total species (%)
鹅膏菌科Amanitaceae	2	11	5.26	鹅膏菌属 Amanita	10	4.78
小菇科 Mycenaceae	2	12	5.74	丝盖伞属 Inocybe	5	2.39
多孔菌科 Polyporaceae	8	14	6.70	蜡蘑属 Laccaria	5	2.39
红菇科 Russulaceae	3	23	11.00	小皮伞属 Marasmius	6	2.87
				小菇属 Mycena	11	5.26
				光柄菇属 Pluteus	5	2.39
				红菇属 Russula	17	8.13
				栓菌属 Trametes	5	2.39

关闭全屏

BibTeX
EndNote
RefWorks
TxT

原料名称	TFe	FeO	CaO	SiO₂	MgO	Al₂O₃	P	S	K₂O	Na₂O	ZnO	I_g
PB粉矿	60.46	<0.5	0.016	3.93	0.12	2.41	0.102	0.028	0.014	0.018		5.80
FMG混合粉矿	58.15	<0.5	0.03	5.72	0.06	2.51	0.083	0.036	0.014	<0.010		7.45
白云鄂博铁精矿	66.46	28.83	0.92	1.74	0.83	0.12	0.064	1.030	0.133	0.116		1.74
高硅熔剂性褐铁矿(原矿)	42.86	<0.5	0.29	27.72	0.21	1.04	0.056	0.157	0.121	0.042	0.081	7.57
高硅熔剂性褐铁矿 (水洗重选后)	53.69	<0.5	0.303	11.54	0.24	0.56	0.070	0.052	0.038	0.029	0.127	8.73

原料名称

TFe

FeO

CaO

SiO₂

MgO

Al₂O₃

K₂O

Na₂O

ZnO

I_g

PB粉矿

60.46

<0.5

0.016

3.93

0.12

2.41

0.102

0.028

0.014

0.018

5.80

FMG混合粉矿

58.15

<0.5

0.03

5.72

0.06

2.51

0.083

0.036

0.014

<0.010

7.45

白云鄂博铁精矿

66.46

28.83

0.92

1.74

0.83

0.12

0.064

1.030

0.133

0.116

1.74

高硅熔剂性褐铁矿(原矿)

42.86

<0.5

0.29

27.72

0.21

1.04

0.056

0.157

0.121

0.042

0.081

7.57

高硅熔剂性褐铁矿
(水洗重选后)

53.69

<0.5

0.303

11.54

0.24

0.56

0.070

0.052

0.038

0.029

0.127

8.73

铁矿种类	>10 mm	7~10 mm	5~7 mm	3~5 mm	1~3 mm	<1 mm	<3 mm
PB粉矿	3.96	10.06	13.06	18.14	13.96	40.83	54.79
FMG混合粉矿	6.81	11.99	12.71	20.15	20.81	27.53	48.34
高硅熔剂性褐铁矿(原矿)		3.05	22.13	29.17	22.67	22.99	45.66
高硅熔剂性褐铁矿(水洗重选后)		0.36	3.89	17.54	31.16	25.13	56.29

铁矿种类

>10 mm

7~10 mm

5~7 mm

3~5 mm

1~3 mm

<1 mm

<3 mm

PB粉矿

3.96

10.06

13.06

18.14

13.96

40.83

54.79

FMG混合粉矿

6.81

11.99

12.71

20.15

20.81

27.53

48.34

高硅熔剂性褐铁矿(原矿)

3.05

22.13

29.17

22.67

22.99

45.66

高硅熔剂性褐铁矿(水洗重选后)

0.36

3.89

17.54

31.16

25.13

56.29

试验编号	铁料配置(质量分数)/%	烧结矿SiO₂ 含量/%	烧结矿碱度
基准	35.0	50.0	15.0			5.00	2.05
1^#	31.4	44.9	13.5		10.2	5.00	2.05
2^#	31.4	44.9	13.5		10.2	5.00	2.05
3^#	33.8	48.3	14.5	3.4		5.00	2.05

试验
编号

铁料配置(质量分数)/%

烧结矿SiO₂
含量/%

烧结矿
碱度

巴润铁精矿

PB粉矿

FMG
混合粉矿

高硅熔剂性
褐铁矿(原矿)

高硅熔剂性褐铁矿
(水洗重选后)

基准

35.0

50.0

15.0

5.00

2.05

1^#

31.4

44.9

13.5

10.2

5.00

2.05

2^#

31.4

44.9

13.5

10.2

5.00

2.05

3^#

33.8

48.3

14.5

3.4

5.00

2.05

编号	化学成分(质量分数)/%	烧结矿碱度
基准	55.85	8.85	10.62	5.01	1.97	1.90	0.095	0.080	0.121	0.092	2.09
1^#	56.13	8.26	10.66	5.04	2.05	1.92	0.093	0.089	0.129	0.092	2.09
2^#	56.20	8.31	10.65	5.03	2.03	1.88	0.087	0.084	0.118	0.086	2.09
3^#	56.08	8.22	10.57	4.98	2.06	1.89	0.107	0.089	0.210	0.107	2.09

编号

化学成分(质量分数)/%

烧结矿
碱度

TFe

FeO

CaO

SiO₂

MgO

Al₂O₃

K₂O

Na₂O

基准

55.85

8.85

10.62

5.01

1.97

1.90

0.095

0.080

0.121

0.092

2.09

1^#

56.13

8.26

10.66

5.04

2.05

1.92

0.093

0.089

0.129

0.092

2.09

2^#

56.20

8.31

10.65

5.03

2.03

1.88

0.087

0.084

0.118

0.086

2.09

3^#

56.08

8.22

10.57

4.98

2.06

1.89

0.107

0.089

0.210

0.107

2.09

试验编号	水分 /%	配碳 /%	干烧成率 /%	成品率 /%	利用系数 /(t·m^-2·h^-1)	返矿平衡系数	燃耗 /(kg·t^-1)	转鼓 /%	垂速 /(mm·min^-1)
基准	7.49	4.20	90.43	72.01	1.23	0.84	64.89	68.27	16.8
1^#	7.02	4.24	89.78	71.61	1.10	0.85	65.95	66.40	15.6
2^#	7.23	4.27	89.58	71.62	1.06	0.85	66.56	67.47	15.0
3^#	7.23	4.20	90.42	71.14	1.13	0.87	65.29	68.53	15.9

试验编号

水分
/%

配碳
/%

干烧成率
/%

成品率
/%

利用系数
/(t·m^-2·h^-1)

返矿平衡
系数

燃耗
/(kg·t^-1)

转鼓
/%

垂速
/(mm·min^-1)

基准

7.49

4.20

90.43

72.01

1.23

0.84

64.89

68.27

16.8

1^#

7.02

4.24

89.78

71.61

1.10

0.85

65.95

66.40

15.6

2^#

7.23

4.27

89.58

71.62

1.06

0.85

66.56

67.47

15.0

3^#

7.23

4.20

90.42

71.14

1.13

0.87

65.29

68.53

15.9

试验编号	RI /%	RDI_+3.15_mm /%	软融性能
基准	86.99	55.70	1 144	1 168	1 261	117	1 285	1 484	199	10 036
2^#	85.51	62.70	1 150	1 178	1 274	123	1 301	1 488	205	10 428
3^#	92.43	61.60	1 146	1 171	1 265	119	1 290	1 472	192	10 522

试验编号

RI
/%

RDI_+3.15_mm
/%

软融性能

T₄/℃

T₁₀/℃

T₄₀/℃

T₄₀-T₁₀/℃

T_S/℃

T_D/℃

T_D-T_S/℃

△P_max/Pa

基准

86.99

55.70

1 144

1 168

1 261

117

1 285

1 484

199

10 036

2^#

85.51

62.70

1 150

1 178

1 274

123

1 301

1 488

205

10 428

3^#

92.43

61.60

1 146

1 171

1 265

119

1 290

1 472

192

10 522

试验编号	赤铁矿	磁铁矿	铁酸钙	硅酸二钙	橄榄石
基准	7	44	40	0~1	8
2^#	9	40	39	0	12
3^#	9	39	45	0	11

试验编号

赤铁矿

磁铁矿

铁酸钙

硅酸二钙

橄榄石

基准

0~1

2^#

3^#
