目前,国内外广泛应用的钢轨大多数是珠光体钢轨,随着我国高速重载铁路的发展,轴重增加,行车密度和速度提高,现有珠光体钢轨面临的磨耗、滚动接触疲劳、钢轨核伤与断裂等伤损问题越来越严重,影响了行车安全。近年来贝氏体钢轨因其强韧性高、抗滚动接触疲劳性能优良^[1],以及优越的耐磨损性能倍受青睐,世界很多国家致力于贝氏体钢轨的研究探索,力求实现钢轨材料的升级换代。本文对U20MnH钢轨的耐磨性能进行了深入研究,揭示了U20MnH钢轨磨损行为特征和变化规律,对提高在线热处理U20MnH钢轨的耐磨性能和使用寿命有十分重要的意义。

1 试验内容

收起

1.1 试验材料

1.1.1 化学成分和力学性能

本试验采用在线热处理工艺生产的75 kg/m U20MnHCrNiMo(简称U20MnH)钢轨,其化学成分如表1所示,常规力学性能如表2所示。

1.1.2 U20MnH钢轨金相组织

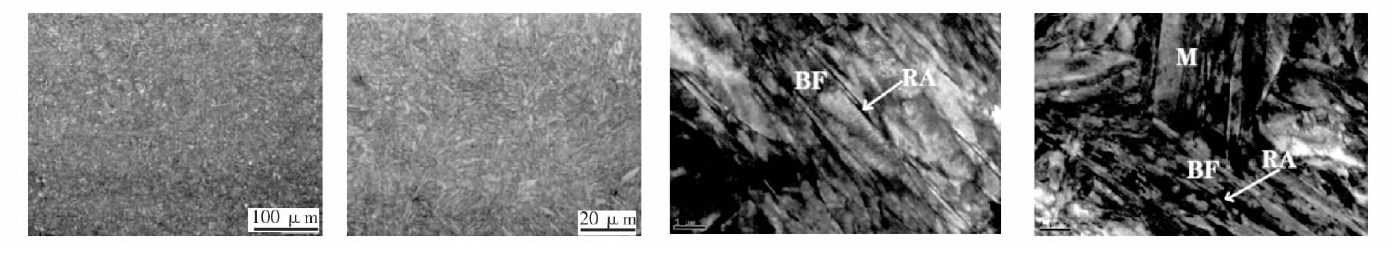

U20MnH钢轨显微组织以板条状、针叶状贝氏体和板条马氏体为主,其间分布着薄膜状残余奥氏体,如图1所示。

1.2 试验方案

1.2.1 取样位置及试样参数

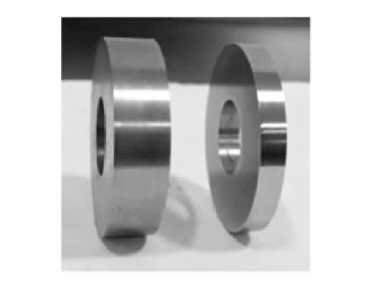

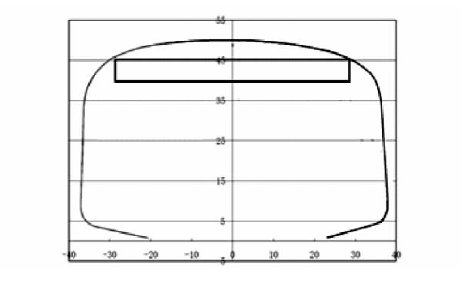

车轮和钢轨试件分别取自车轮踏面和钢轨轨头^[2],磨损主样取自75 kg/m U20MnH钢轨,取样位置如图2所示。磨损主样厚度为5 mm,半径为20 mm,配样取自CL60车轮,磨损配样厚度为10 mm,半径为20 mm,主样与配样成品如图3所示。

1.2.2 试验方法及磨损试验数据

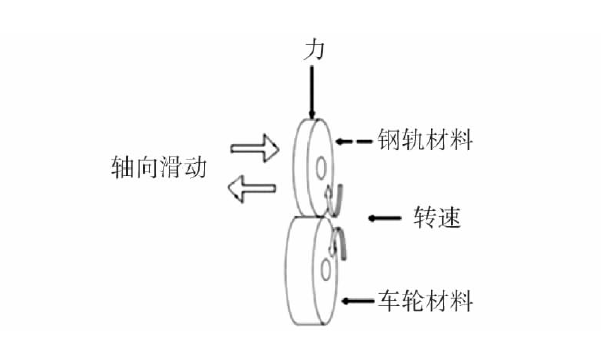

磨损量是钢轨磨损性能的直观反映,磨损试验在MMS-2A磨损试验机上进行,采用滚滑复合摩擦磨损方式,滑差率为10%,试验原理见图4。载荷分别为1 200 N、1 500 N、1 800 N,分别折合轴重约为20 t、25 t、30 t,配样转速200 r/min,主样转速180 r/min。每组试样经磨合后进行磨损试验,每两万转,清洗一次,采用精度为100 μg的电子分析天平测量试验前后钢轨磨损主样的质量并计算其磨损量,至10万转终止,取三对试样试验结果的平均值作为一个试验数据,磨损试验数据见表3。

2 试验结果与分析

收起

2.1 试样磨损后的宏观形貌

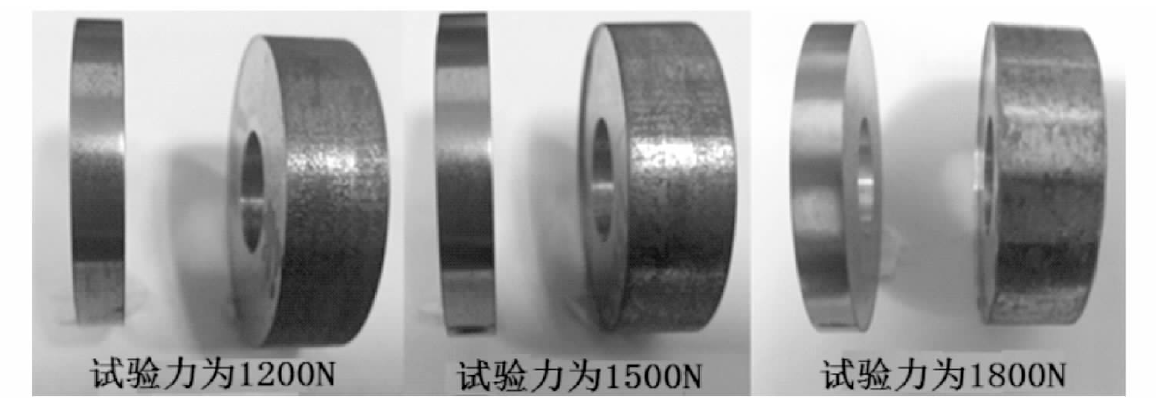

钢轨主样在不同载荷条件下磨损的宏观形貌光滑,如同线路上的钢轨踏面上的光亮带,配样磨损严重,磨损的宏观形貌粗糙,侧视有明显塑性变形,如同线路钢轨服役后的肥边。在不同载荷条件下,主样和配样宏观磨损形貌如图5所示。

2.2 试样磨损后的微观形貌与变化

2.2.1 微观变化

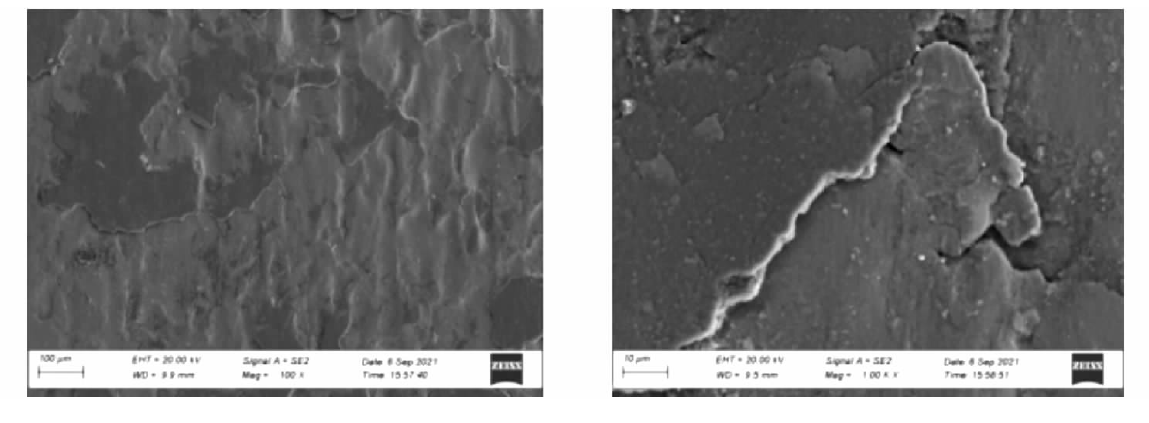

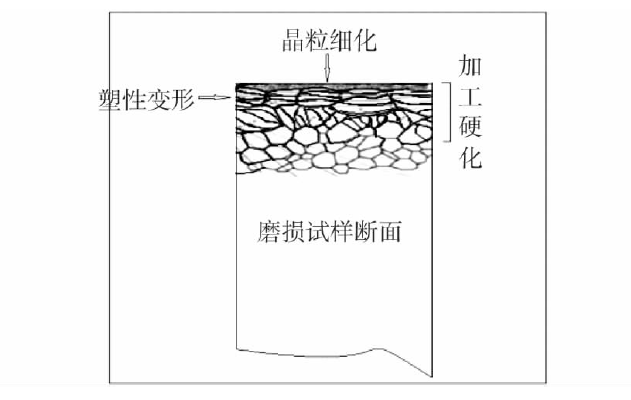

如图6所示,磨损试样在滚滑复合摩擦时,表面和次表面在交变接触应力的作用下反复塑性变形,随着应变不断累积,内部晶粒发生滑移,滑移面和其附近的晶格扭曲,使晶粒拉长、破碎,产生细晶化和塑性流变,诱发试样摩擦面表层组织结构的改变。如图7所示,将磨损试样沿垂直滚动方向剖开,在扫描电镜下观察剖面与磨痕表面形貌,可以发现磨损表面层晶粒细化^[3],形成微米级的细晶,次表面晶粒发生塑性流变,形成与滚滑动方向和载荷相应的类织构的结构,随着塑性流变程度逐渐减弱,最后过渡到基体组织。

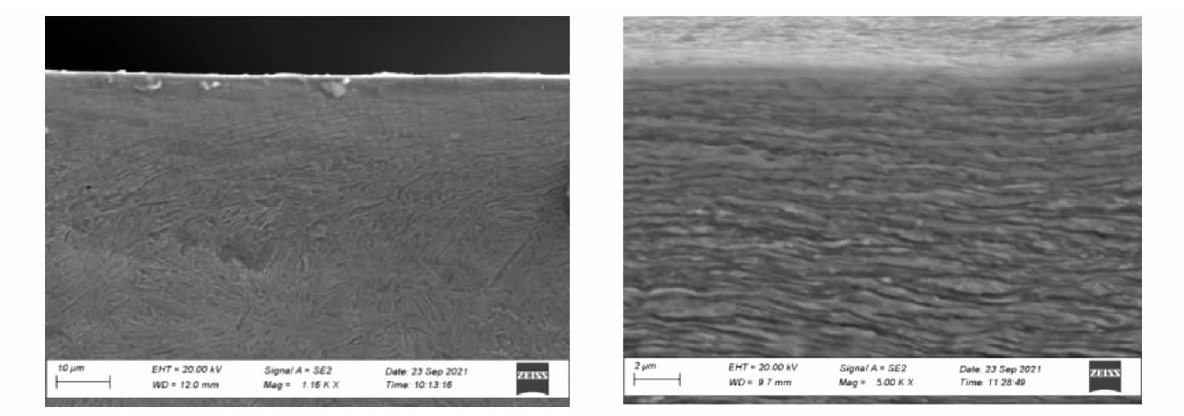

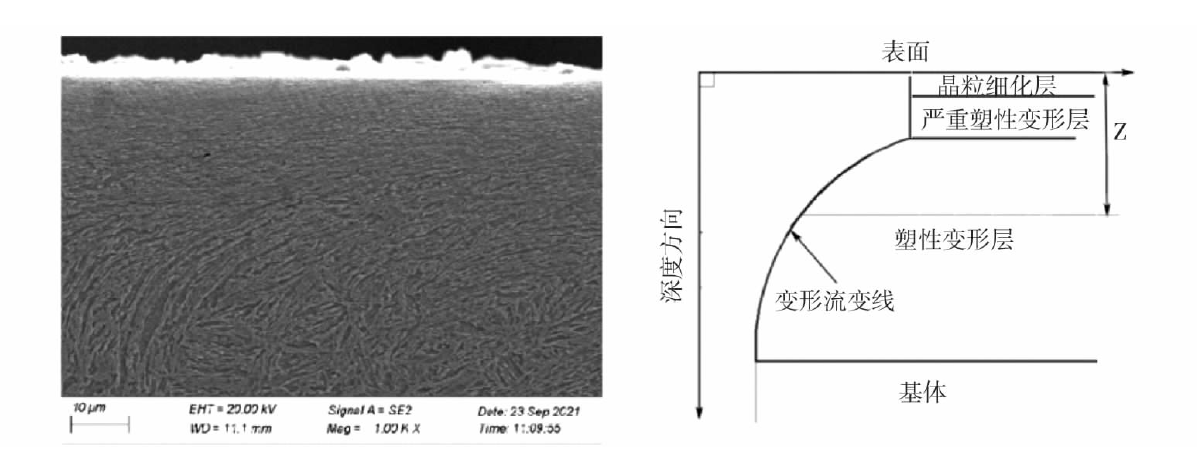

塑性流变大部分取向基本平行于表面,局部也出现弯曲的变形流变线,如图8所示。从图8中可以观察到表层的细晶和次表层的塑性流变,次表层流变取向几乎完全平行于表面,随着深度的增加,局部出现弯曲的流变线,这与磨损过程中试样受到的复杂外载荷状态相关。

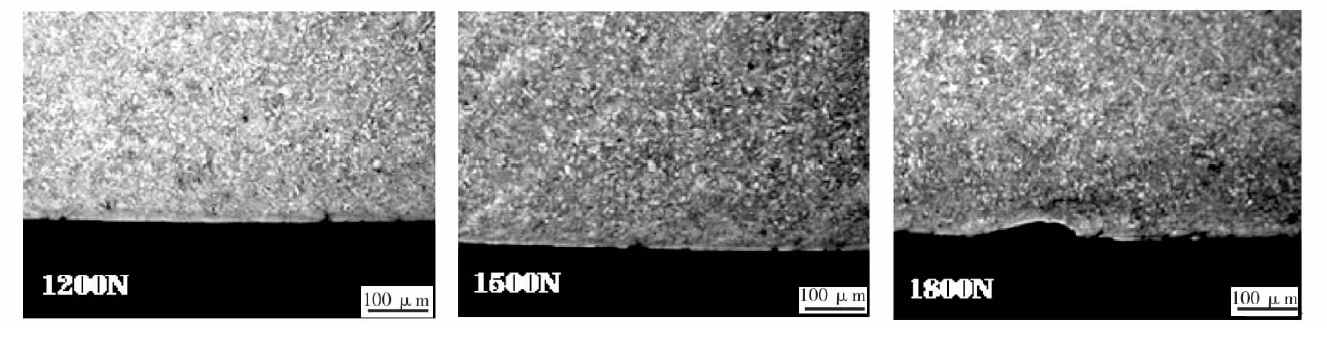

同时,不均匀变形在内部产生了残余应力,引起加工硬化,细晶层和流变层构成加工硬化层,U20MnH钢轨试样经10万周次磨损后,磨损断面组织变化的形貌如图9所示,可见加工硬化的变化。载荷为1 200 N时,磨损主样断面加工硬化层深度平均为41 μm,载荷为1 500 N时,磨损主样断面加工硬化层深度平均为112 μm,载荷为1 800 N时,磨损主样断面加工硬化层深度平均为198 μm。加工硬化层强度和硬度的增加,提高了钢轨耐磨性,但由于其应力集中,应变协调性不一致,易形成微裂纹并扩展,形成磨屑,加速磨损,这两种机制互为竞争关系。

2.2.2 裂纹形成与扩展

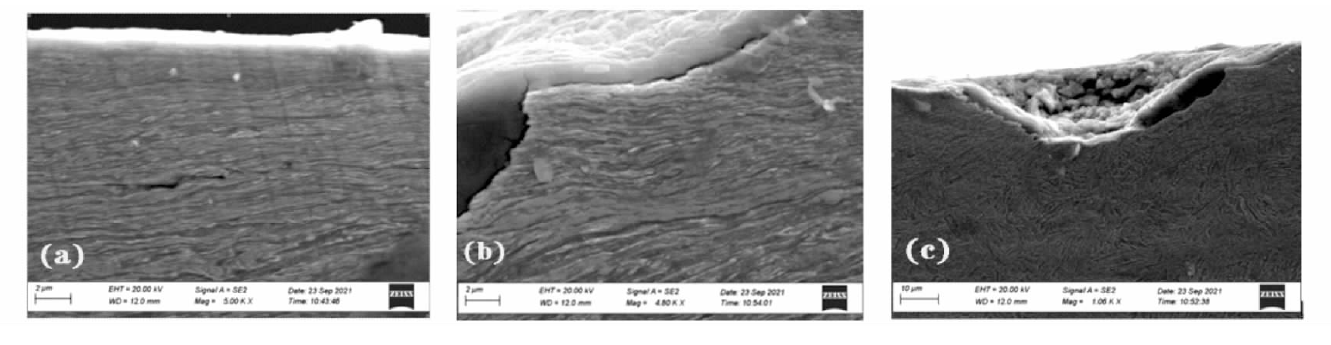

由于磨损试样表层、次表层累积承受复杂应力作用不断发生塑性变形,当塑性应变累积到金属塑性变形极限后,裂纹萌生,并不断扩展,同时,试样表层的细晶层和次表层的流变层相对于基体组织硬度高,内应力大,应变协调性不一致,更易萌生裂纹,并在外接触应力累积作用下不断扩展,最终折向表面,产生麻点或浅层剥落等磨屑。图10(a)可以观察到流变层之间的微裂纹,图10(b)可以观察到裂纹扩展路径,图10(c)可以观察到裂纹扩展到表面,形成麻点剥离,造成磨损失重。

2.3 U20MnH钢轨磨损规律分析

通过对U20MnH钢轨磨损试验数据分析,发现与珠光体钢轨不同的规律,随着载荷(轴重)的增加,U20MnH钢轨磨损量反而减小,原因有二:

(1)试样磨损表面的硬度随着载荷的增加而增加。表4为不同载荷下主样与配样摩擦面显微维氏硬度变化数据,由表4可以看出,随着载荷的增加,不论是配样,还是主样,磨损表面的硬度都逐渐增加。硬度的增加,主样与配样之间的摩擦系数减小,磨损减小。

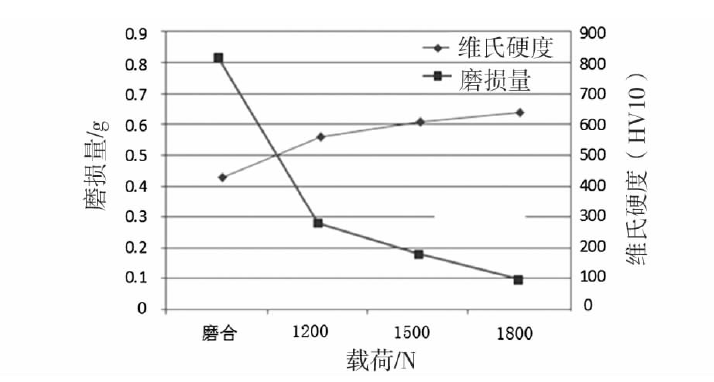

图11为U20MnH钢轨磨损量与硬度关系,随着摩擦面硬度提高,磨损量明显减小。赵雪芹等指出^[4],对于同种材料的钢轨钢,硬度越高,耐磨性越强,这与本试验结果一致。

(2)麻点剥落(点蚀)失重小于浅层剥落失重。如图12、图13、图14所示,U20MnH钢轨的磨损主要有麻点剥落(点蚀)和浅层剥落两种,这是在反复的滚滑作用下,接触表面出现疲劳所致^[5],麻点剥落(点蚀)的宏观特征为小痘状、贝壳状或其他不规则状凹坑,浅层剥落宏观特征为一定厚度的片状剥落层。

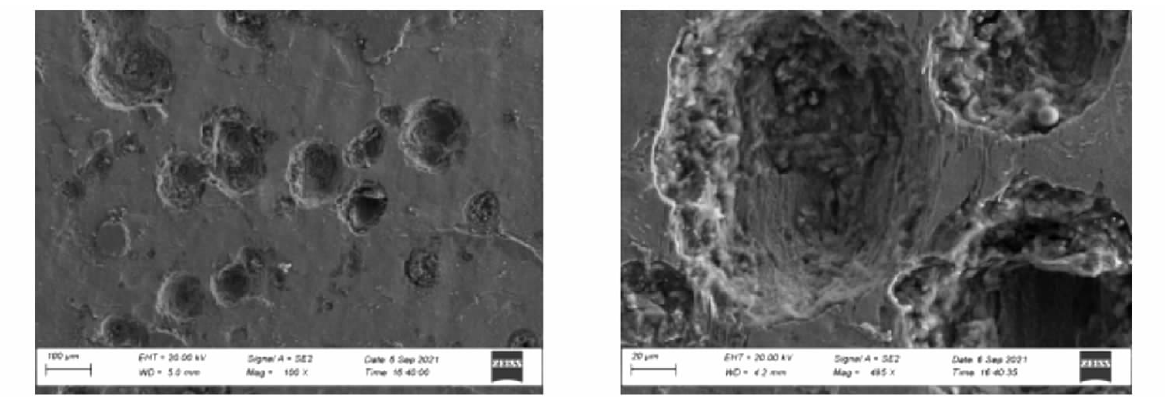

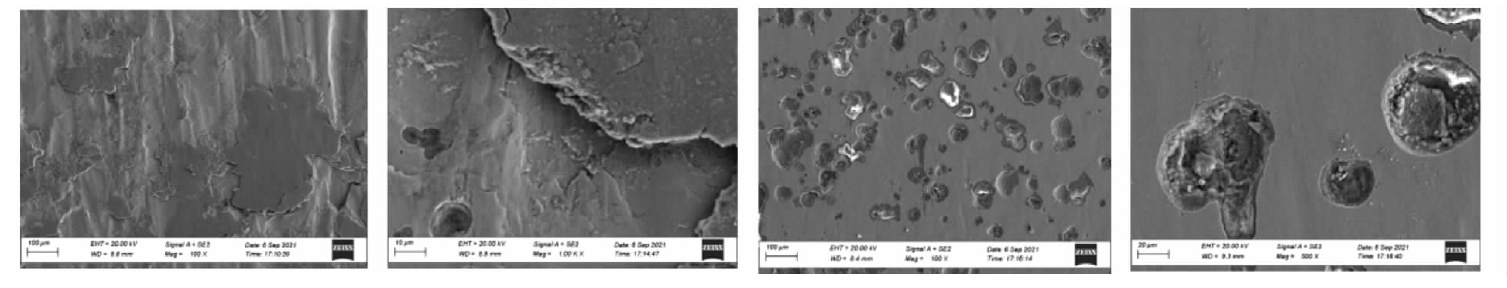

如图12所示,载荷为1 200 N的磨损试样,其磨损机制主要为浅层剥落。如图13所示,载荷为1 500 N的试样,其磨损机制主要为浅层剥落和麻点剥落(点蚀)。如图14所示,载荷为1 800 N的试样,其磨损机制主要为麻点剥落(点蚀)。通过对U20MnH钢轨磨损数据分析,以及SEM观察结果,U20MnH钢轨麻点剥落(点蚀)失重小于片状剥落失重。

3 结论

收起

(1)通过对贝氏体钢轨磨损试验数据分析,U20MnH钢轨磨损性能与珠光体钢轨不同,随着载荷从1 200 N、1 500 N到1 800 N递增,磨损量减小。

(2)U20MnH钢轨组织为贝/马复相组织,耐磨性能优越,特别是应用到重载铁路,更能表现出其耐磨性能的优越性。
