浸没液体冷却技术在动力电池热管理中的应用研究进展

PDF下载

朱剑杰 ¹ , 庄园 ¹ , 欧阳洪生 ¹^,² , 卢永杰 ¹ , 严昱昊 ¹ , 吴曦蕾 ¹ , 叶恭然 ¹ , 张灿灿 ³ , 吴玉庭 ³ , 韩晓红 ¹

制冷学报 | 2025,46(2): 1-16

收起

制冷学报 | 2025, 46(2): 1-16

浸没液体冷却技术在动力电池热管理中的应用研究进展

全屏

朱剑杰¹, 庄园¹, 欧阳洪生¹^,², 卢永杰¹, 严昱昊¹, 吴曦蕾¹, 叶恭然¹, 张灿灿³, 吴玉庭³, 韩晓红¹

作者信息

¹浙江大学制冷与低温研究所　浙江省制冷与低温技术重点实验室　杭州　310027

²含氟温室气体替代及控制处理国家重点实验室　浙江省化工研究院有限公司　杭州　310023

³北京工业大学强化传热与节能教育部重点实验室　传热与能量转换北京市重点实验室　北京　100124

通讯作者:

韩晓红，女，教授，博士生导师，浙江大学制冷与低温研究所，（0571）87953944，E-mail：hanxh66@zju.edu.cn。研究方向：高热流散热技术（主要指热管散热、微通道散热及浸没液体冷却技术）、动力电池浸没液冷热管理技术、制冷剂替代技术、制冷剂泄漏与回收及再利用技术。

State of the Art Immersion Liquid Cooling Technology for Power Battery Thermal Management Applications

Jianjie Zhu¹, Yuan Zhuang¹, Hongsheng Ouyang¹^,², Yongjie Lu¹, Yuhao Yan¹, Xilei Wu¹, Gongran Ye¹, Cancan Zhang³, Yuting Wu³, Xiaohong Han¹

Affiliations

^1.Key Laboratory of Refrigeration and Cryogenic Technology of Zhejiang Province, Institute of Refrigeration and Cryogenics, Zhejiang University, Hangzhou, 310027, China

^2.State Key Lab for Fluorine Greenhouse Gases Replacement and Control Treatment, Zhejiang Research Institute of Chemical Industry, Hangzhou, 310014, China

^3.MOE Key Laboratory of Enhanced Heat Transfer and Energy Conservation, Beijing Key Laboratory of Heat Transfer and Energy Conversion, Beijing University of Technology, Beijing, 100124, China

出版时间: 2025-04-16 doi: 10.12465/j.issn.0253-4339.2025.02.001

文章导航

摘要

收起

电池热管理系统是纯电动汽车非常重要的组成部分。随着液体浸没技术在电子设备领域的成功应用，该技术在电池热管理系统中的应用也越来越受到重视。动力电池浸没液冷技术是将电池直接浸没于绝缘流体中，通过对流换热或相变传热来带走电池的热量。从动力电池热管理角度出发，分析了温度对电池性能的影响以及采用不同电池热管理系统的优势和存在的局限性，重点阐述了采用浸没式电池热管理系统的重要性。在此基础上，详细综述了液体浸没式电池热管理系统目前主要存在的关键技术问题及相关研究进展，包括冷却液的选择、模组设计、寿命和安全性研究等方面。最后概述了部分厂商进行探索或示范性工作所开发的动力电池浸没液冷产品。

Abstract

收起

Battery thermal management systems are crucial components of pure electric vehicles. The promising application of liquid immersion technology in electronic equipment has also garnered increasing attention for its potential in battery thermal management. Power battery immersion liquid-cooling technology involves directly immersing the battery in dielectric liquid to dissipate heat through convection or phase-change heat transfer. This study analyzes the impact of temperature on battery performance and compares the advantages and limitations of different thermal management systems. The importance of immersion-based battery thermal management is emphasized. Key technical challenges and recent research advancements are reviewed in detail, including coolant selection, module design, and considerations for battery life and safety. Finally, commercially developed immersion cooling products for demonstration and exploration are introduced.

引用本文

朱剑杰, 庄园, 欧阳洪生, 卢永杰, 严昱昊, 吴曦蕾, 叶恭然, 张灿灿, 吴玉庭, 韩晓红. 浸没液体冷却技术在动力电池热管理中的应用研究进展. 制冷学报, 2025 , 46 (2) : 1 -16 . DOI: 10.12465/j.issn.0253-4339.2025.02.001

Jianjie Zhu, Yuan Zhuang, Hongsheng Ouyang, Yongjie Lu, Yuhao Yan, Xilei Wu, Gongran Ye, Cancan Zhang, Yuting Wu, Xiaohong Han. State of the Art Immersion Liquid Cooling Technology for Power Battery Thermal Management Applications[J]. Journal of Refrigeration, 2025 , 46 (2) : 1 -16 . DOI: 10.12465/j.issn.0253-4339.2025.02.001

正文

收起

为了应对能源危机，减少碳排放，我国提出了“2030年达到碳达峰，2060年实现碳中和”的目标。在此背景下，近年来我国新能源汽车发展迅速，纯电动汽车由于具有高能效和低污染的优势，其市场更是呈现强势增长态势。图1所示为2017—2022年纯电动汽车销量占比情况，2022年纯电动汽车占中国新能源汽车销量的78%^[1]。动力电池是电动汽车的关键部件之一，为了满足当前电动汽车的高运行需求，动力电池必须具有足够高的比功率和比能量密度，目前锂离子电池由于具有能量密度高、循环性能好、无记忆效应以及环境较友好等特点^[2]，已经广泛应用于电动汽车动力电池等储能系统中，其中以三元锂电池和磷酸铁锂电池为主^[3]。然而，锂离子电池的性能受工作温度的影响很大，过高的温度会造成电池循环寿命下降^[4]，严重时甚至会引发热失控；而过低的温度则会降低电池容量^[5]，研究表明，锂离子电池的最佳工作温度为15~35 ℃^[6]。因此，必须对锂离子电池系统采取有效的热管理方法，确保电池在合理的温度范围内运行，以达到改善电池性能、延长循环寿命和提高整车安全性能的目的。

本文从锂离子电池的温度特性出发，分析了高温、低温以及温差对锂离子电池的影响，并评价了目前主要的电池热管理系统。然后从冷却液选择、电池模组设计等方面展开，综述了国内外浸没式电池热管理系统（battery thermal management system，BTMS）的研究进展，给未来浸没式电池热管理系统的设计提供一定的参考。

1 电动汽车电池热管理

收起

1.1 温度对锂离子电池的影响

锂离子电池的性能及寿命受其工作温度的影响很大。温度过高或过低均会对锂离子电池的使用造成不同程度的不良影响，此外锂离子电池组内的温差也是影响电池组性能的关键参数之一。

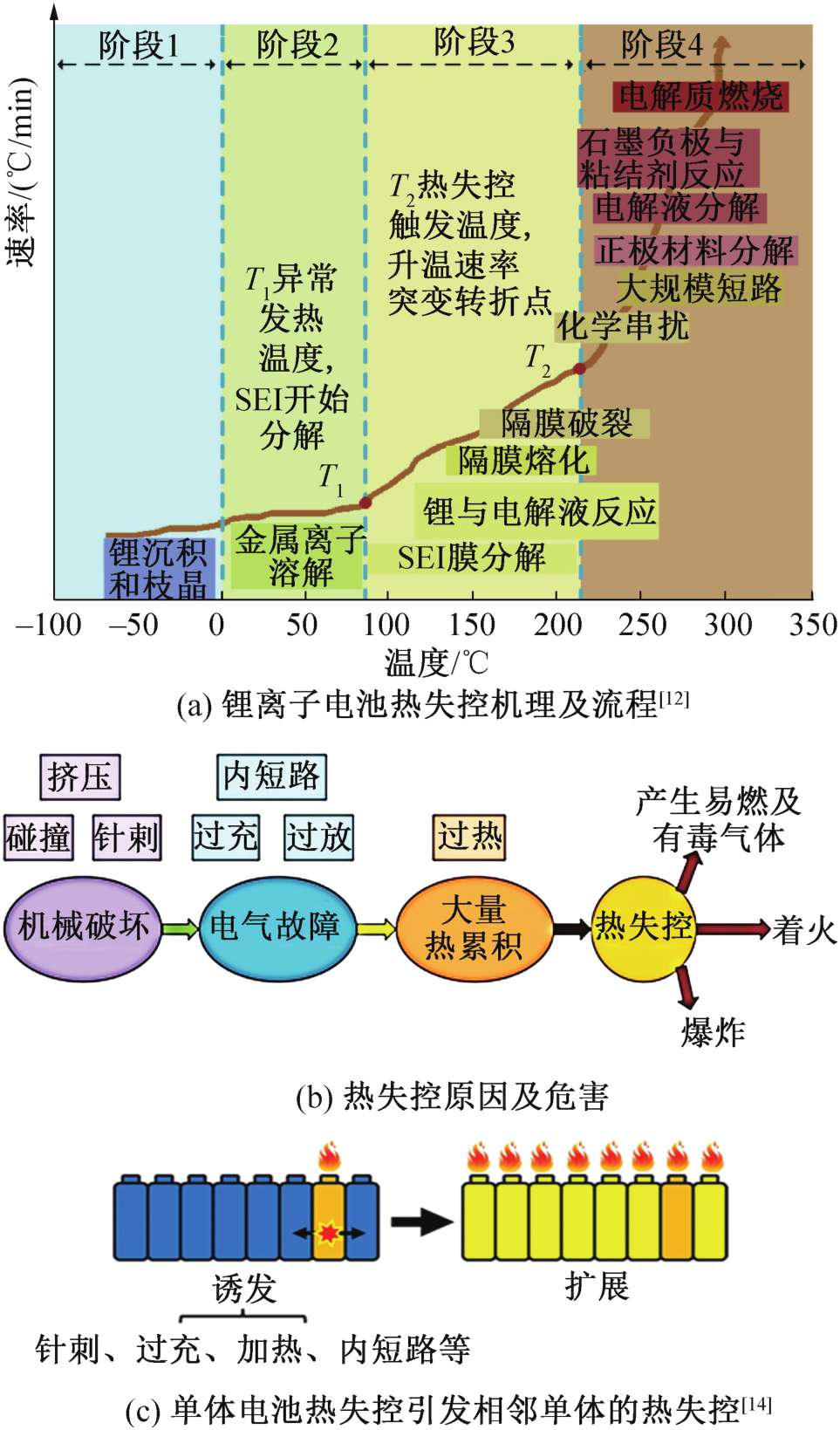

高温对电池的影响主要表现为循环容量衰减加快^[4]、放电容量下降^[7-8]、加剧自放电现象^[9]以及提高热失控（thermal runaway，TR）等风险^[10-11]。P. Ramadass等^[4]的实验结果表明，在室温和45 ℃环境下，索尼18650锂离子电池在经历了800次循环充放电后，容量分别损失了30%和36%，而55 ℃环境下的电池在经历了490次循环充放电后，容量损失高达70%。当热量持续累积，电池温度超过一定值，就有可能引发热失控。图2（a）所示为锂离子电池热失控机理及流程^[12]。热失控的诱因主要包括机械破坏、电气故障和热的大量累积^[13]，其中大量热累积是引发热失控的直接原因（图2（b））。由于锂电池能量密度高，当单体电池发生热失控将极有可能引发相邻电池的热失控（图2（c））^[14]，并且燃烧速度极快，若有人员被困车中，危险性远高于传统燃油车^[15]。

低温对电池的影响主要表现为析锂^[16-18]、充放电容量下降^[19]、可接受充放电倍率下降^[20]、使用寿命下降。A. Senyshyn等^[5]在230~320 K的环境温度范围内，对正极材料为LiCoO₂的18650圆柱锂电池进行了放电实验，结果发现在260~320 K温度区间，电池的放电容量变化较小，但当温度低于260 K时，随着环境温度的降低，电池放电容量将显著降低。G. Nagasubramanian等^[21]研究表明，与25 ℃环境温度相比，在-40 ℃环境温度下，电池的功率密度和能量密度分别只有1.25%和5%。

电池组温差对电池组的影响主要表现为电池组内单体电池老化不均匀^[22]、电池组容量降低。Zhou Long等^[23]建立了一个由96个电池串联而成的电池组，当电池组内的温差达到8 ℃以上时，电池模组的容量会迅速下降。清华大学欧阳明高院士团队^[24]，研究了温度不均匀性对电池模组的影响，实验表明，当电池组内的最大温差增至5 ℃时，电池组的容量将衰减1.5%~2%。

1.2 电池热管理系统

考虑到温度对电池性能的影响，目前研究人员正在积极有效地开发电池热管理系统。电池热管理系统的主要作用为：1）确保电池在合理温度范围内工作；2）减少电池间的温差；3）消除或降低电池组热失控风险^[25]。

根据不同的冷却形式，电池热管理系统可以分为如下几类：1）风冷系统，其优势在于成本低、设计简单、质量轻、易于维护且无泄漏问题，但当环境温度过高/低或电池大功率充放电时，将无法满足温度控制需求^[26]；2）热管冷却系统，通过热管内工质的气液相变带走热量。拥有优秀的冷却性能，但目前还处于实验阶段^[27]。3）制冷剂直接冷却系统，通过制冷剂直接流入电池模组冷却板带走热量。其优势在于冷却能力优秀、响应迅速，但其与车载空调系统之间复杂的耦合关系，加大了结构设计和控制的难度^[28]。4）冷板液冷系统，通过在电池模组冷却板中冷却液的流动带走热量。拥有较好的冷却性能^[29]，但需考虑冷却液泄漏风险^[30]。5）复合冷却系统，是指将多种电池热管理手段耦合的冷却系统，能够对不同的冷却手段取长补短，以达到更好的冷却性能，但同时结构会更加复杂。在复合冷却系统中，具有代表性的是基于相变材料（phase change material，PCM）的复合电池热管理系统，因为单独使用PCM的电池热管理系统虽然能够有效提高电池模组均温性^[31]，但是当相变潜热耗尽，其热管理效果急剧下降，因此在实际使用中需要结合其他冷却方式^[32-33]，例如PCM耦合热管系统、PCM耦合冷板系统等。6）浸没式液体冷却系统是将电池完全浸没于绝缘且不易燃的冷却液中，利用冷却液的循环流动或气液相变过程，迅速带走电池产生的热量，浸没液冷技术作为一项新兴技术，具有散热效率高、温度均匀性好等优势，是解决电动汽车电池热管理问题的一种具有潜力的方案^[34]，同时浸没液冷技术在数据中心^[35]、储能电站^[36]也受到广泛关注。表1所示为上述电池热管理系统的应用及研究。

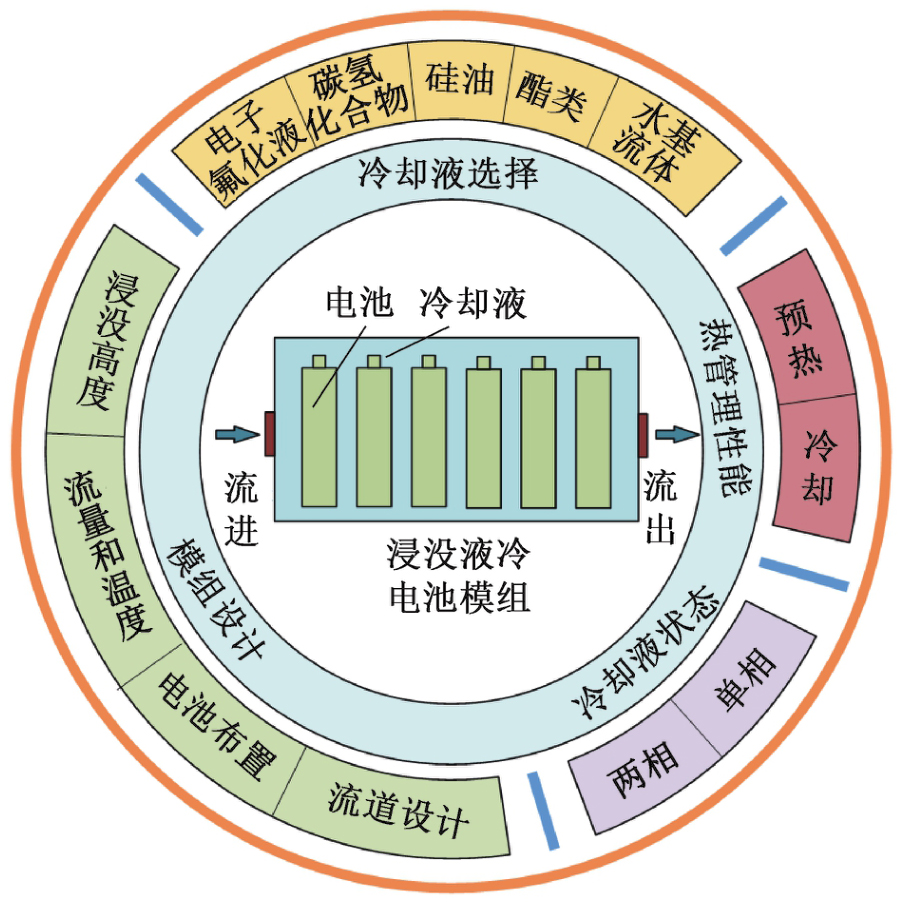

2 浸没式电池热管理系统

收起

液体浸没式电池热管理系统是将电池完全浸没于绝缘冷却液中，利用冷却液的循环流动或气液相变迅速带走电池产生的热量，主要具有以下优势：1）提升电池模组的温度均匀性。由于所有电池浸没于液体中，相比冷板液冷，进一步降低了接触热阻^[22]，换热更充分。2）简化系统设计并降低系统复杂性^[57]，有利于提高电池包集成效率。Wu Shangquan等^[58]设计了一种浸没液冷电池热管理系统，该系统采用圆柱电池且电池间距仅为0.2 mm，电池包的质量集成率以及体积集成率分别高达91%和72%，是相同布置下间接式冷板冷却系统的1.1倍和1.5倍。3）部分冷却液有阻燃效果，能够降低热失控风险，提高电池模组的安全性^[59]。行竞科技对比了采用浸没液冷和非浸没液冷的电池组的针刺热失控实验，发现在浸没液冷电池系统中，仅被穿刺的电池发生了爆炸，并未发生链式反应而导致热失控蔓延^[48]（图3）。4）降低电动汽车电池的生命周期成本和碳足迹。L. Lander等^[60]指出，相比空气冷却，浸没液冷的电池生命周期成本可以降低27%，碳足迹可以减少25%。

根据冷却液是否在电池组正常工作温度范围内发生相变，可将液体浸没式电池热管理系统分为单相浸没和两相浸没电池热管理系统。相比两相浸没系统，单相浸没系统不涉及气液相变，系统内压力变化小，其模组整体设计难度较低，是目前主流的研究方向；两相浸没系统冷却效果通常优于单相浸没^[61]，可满足电池组在高充放电倍率时的热管理需求。考虑到未来电池模组能量密度的持续提升及电池快充技术的进一步发展，用于电池热管理的两相浸没系统也得到密切关注。一般而言，对于液体浸没式电池热管理系统，其所涉及的关键技术问题主要包括冷却液选择、单相或两相浸没式电池模组设计以及浸没式电池模组的寿命和安全性研究等，如图4所示。

2.1 冷却液的选择

浸没式电池热管理系统中，冷却液的物性是影响电池组散热的重要参数，对冷却液的物性有严格的要求：1）为了防止电池在冷却液中发生短路，需要选择绝缘性能优秀的冷却液，主要包括击穿电压、体积电阻率、饱和含水量等参数；2）由于主要依靠冷却液的循环流动或气液相变迅速带走热量，因此需要选择黏度小、导热系数大、比热容大的冷却液^[62]，保证系统的冷却效果；3）为了减轻电池热管理系统在电池包的质量占比，还要尽可能选择密度小的冷却液；4）需考虑冷却液与电池组的材料兼容性问题，以避免电池因长期浸泡而出现问题，造成安全事故；5）冷却液对环境要友好，即冷却液的臭氧损耗潜值（ozone depletion potential，ODP）和全球变暖潜值（Global Warming Potential，GWP）要低。

对于浸没式电池热管理系统，常用的冷却液包括电子氟化液、碳氢化合物、硅油、酯类物质等（表2）。曾少鸿等^[63]总结分析了这些常用冷却液的物性，并指出电子氟化液和合成碳氢化合物是目前相对使用成熟的冷却液。此外，目前也有研究人员尝试使用水基流体（离子水、水与乙二醇溶液等）作为冷却液。但需要注意的是，直接使用这些水基流体可能会引起短路。因此在使用时，研究人员会对整个电池进行涂层密封^[64]或通过结构设计将电池极耳与水基流体分隔^[65]。

2.2 浸没式电池模组设计

2.2.1 单相浸没式电池模组设计

针对单相浸没系统，已有部分研究人员通过与其他冷却方式进行对比的形式初步探究了其相应的散热效果。S. Hemavath等^[71]对比了浸没式（酯类）和自然对流条件下电池的温度变化。结果发现，当环境温度为25 ℃、放电倍率为3C时，自然对流条件下电池表面最高温度为52 ℃，而浸没式条件下为32 ℃。P. Dubey等^[72]对比了浸没式（NOVEC-7500）与冷板式（体积分数为50%的乙二醇水溶液）电池热管理系统的热管理性能，研究发现在高充放电倍率下，浸没式电池热管理系统中的电池模组有着更低的温升和更小的温差，如在2C放电时，浸没式相比于冷板式系统电池模组最高温度低约20 ℃，最大温差低约7.3 ℃。E. Solai等^[73]实验研究了Chemours公司生产的CFX70（沸点为70.6 ℃）对8节18650圆柱电池的浸没式液冷效果。G. Pulugundla等^[74]将1节以3C倍率放电的21700圆柱锂电池浸没在非导电液体中（浸没高度90%，流量为0.1 L/min），并与冷板冷却（水/乙二醇溶液，流量为0.25 L/min）方案对比，放电终止时，采用浸没液冷的电池温度在43 ℃范围内而冷板冷却的电池温度却达到了60 ℃；此外，由于冷板仅布置在电池一端，导致电池垂直方向温差较大，整体的温度均匀性不如浸没式液体冷却。G. Satyanarayana等^[75]对20节10 Ah锂离子电池组采用不同的冷却方式进行了对比研究，结果表明，在3C放电速率下，采用自然风冷、强制风冷以及浸没液冷的电池模块最高温度分别为83.92、47.13、42.66 ℃。

研究单相浸没系统冷却性能的影响因素，并在此基础上对整体系统进行合理的设计和优化，不仅能够提高整体系统的热管理性能，而且可以减轻电池模组质量，减少电池热管理系统运行能耗，更好地满足电动汽车轻量化和低能耗的需求，这对于推动单相浸没式电池热管理系统的应用具有重大意义。目前关于单相浸没系统的研究主要集中在电池浸没高度、冷却液进口流量和温度、电池的间距和排布、增加流道设计、复合冷却电池热管理系统开发等方面。

电池浸没高度影响着冷却液的用量与系统的质量，也影响着冷却液与电池之间的换热效果。Wang Haitao等^[76]以5个容量为10 Ah的软包电池为研究对象，将其浸没在变压器油中，实验发现，电池的最高温度和最大温差与电池浸没高度呈负相关。Liu Qian等^[77]将7个电池串联并浸没在变压器油中，在环境温度为25 ℃时，通过实验发现随着浸没高度的升高，电池模组的温升和温差降低。一般而言，为了更好的热管理性能，在进行单相浸没式电池模组设计时均要求电池完全浸没。

冷却液进口流量和温度影响着模组的温度场和系统能耗。因此，合理控制冷却液进口流量和温度，从而以最小的系统能耗完成热管理目标是重要的研究内容。表3对部分研究人员的相关研究成果进行了总结归纳。

电池的间距和排布会影响冷却液在电池模组内的流场分布，从而影响模组的换热效果。此外，电池间距还影响冷却液的用量和电池模组体积。因此，研究满足电池模组热管理性能的最小间距和最佳电池排布方式尤为重要。S. Park等^[83]以88节圆柱电池模组为研究对象，矿物油为冷却介质，模拟研究了模组在不同电池间距条件下的散热效果，研究发现，电池间距小的系统功耗更少，并且利于减轻电池组的质量。Wang Yabo等^[84]研究了电池间距（1、2、4、6、8 mm）对换热效果的影响。结果表明，间距为1 mm时换热效果较差。这是由于换热流体的黏度较大，使其在较小的电池间距内流动困难，从而削弱了换热流体与电池之间的热量传递；当间距为2 mm时，换热效果有较大提升，但再增大间距换热效果几乎不会提升，这是因为随着电池间距的增大，电池箱体内初始的冷流体容量越多，使冷热流体的置换时间越长。Liu Jiahao等^[85]也以间距为变量，得到了类似的结论，即在一定范围内增大间距能够提高换热效果，且提升量会越来越低。不同于电池间距，郭豪文^[86]选用国产D-1型电子氟化液，通过实验和数值模拟的方法，研究了针对圆柱电池的排布方式（叉排、顺排）对电池包散热性能和温度场均匀性的影响规律，结果表明，由于叉排对冷却液的流动造成了较大扰动，使叉排的换热效果稍好于顺排。

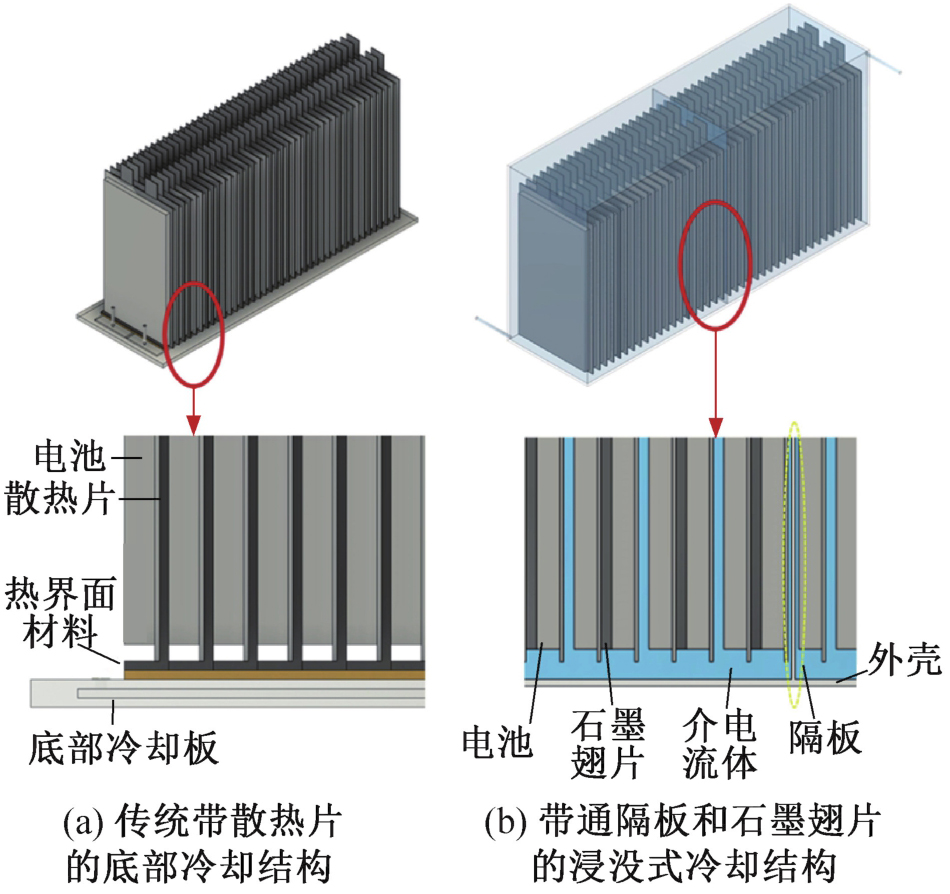

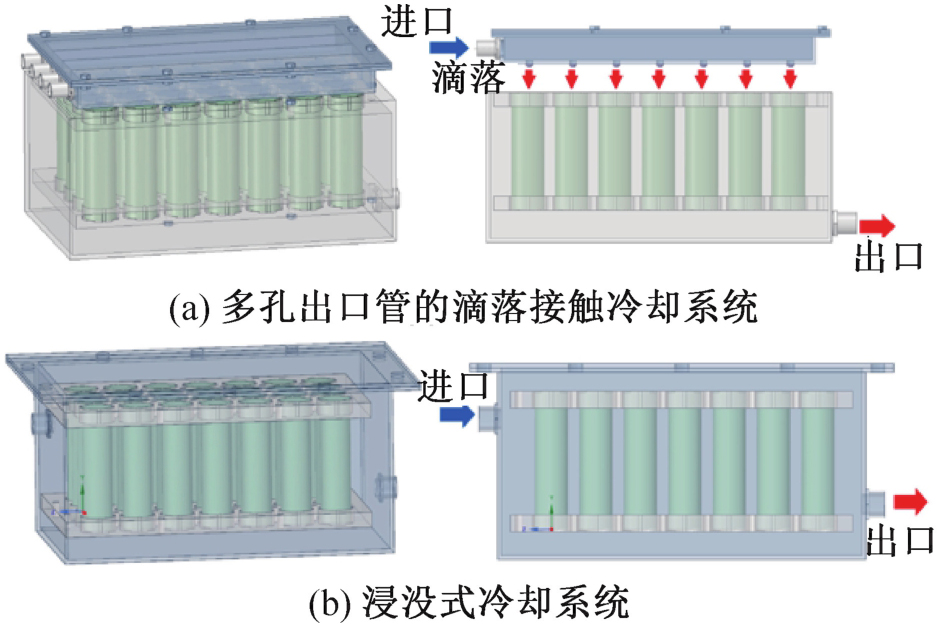

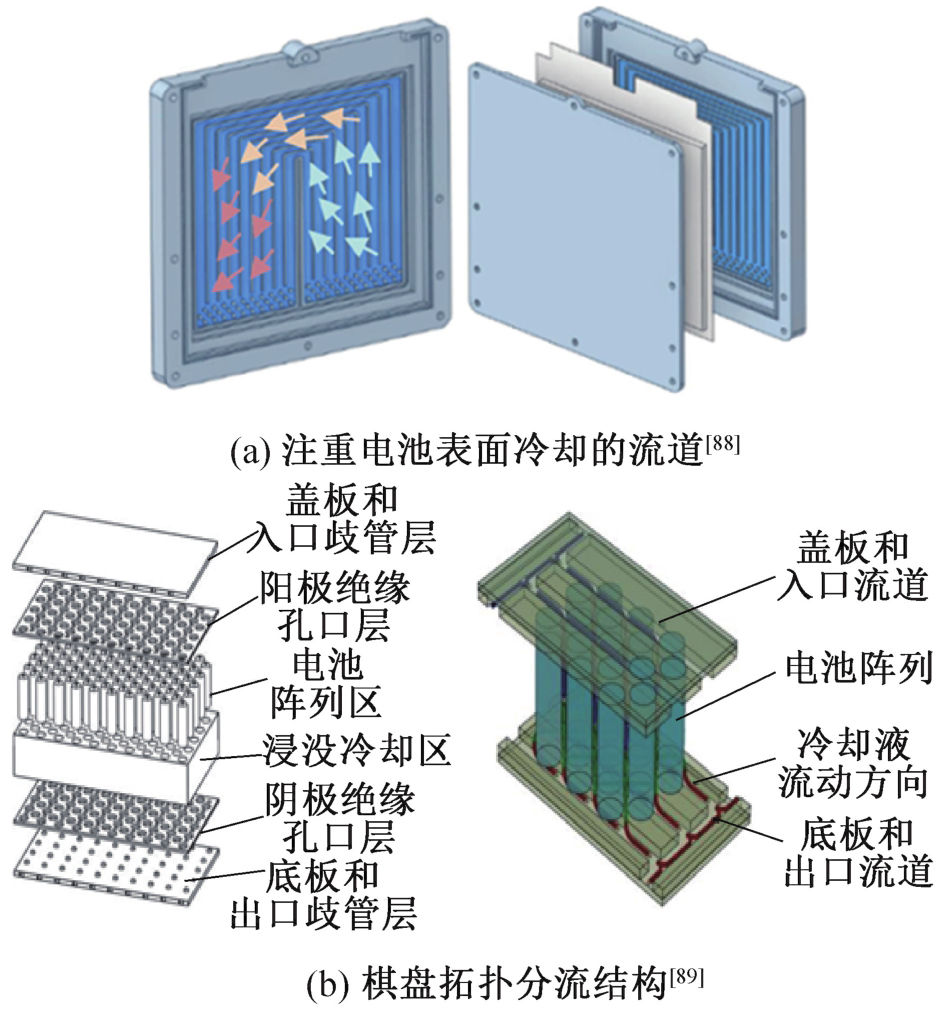

另外增加流道设计可以提高系统的换热能力和减少冷却液用量。Zha Yunfei等^[87]提出一种新型的多孔出口管的滴落接触冷却系统，如图5（a）所示，该设计减少了冷却液用量并提高了热管理性能。M. Larrañaga-Ezeiza等^[88]加入了限制流道的结构（图6（a）），引导冷却液流过每一个电池表面，通过该方法减轻了所需流体的质量，并提高了系统的体积能量密度。刘倩等^[89]提出一种棋盘拓扑分流结构的浸没式冷却方法（图6（b））。王宁等^[90]设计了3种不同冷却液分布器的电池箱，分别为单管、双管、盘型，并发现双管型分布器的电池箱最优，使模组内各电池最高温度相对于单管型和盘型，分别降低1.98 ℃和0.78 ℃。此外，H. Choi等^[91]设计了一种带通隔板和石墨翅片的浸没式结构，以提高电池模组底部的冷却效率，具体结构如图7所示。

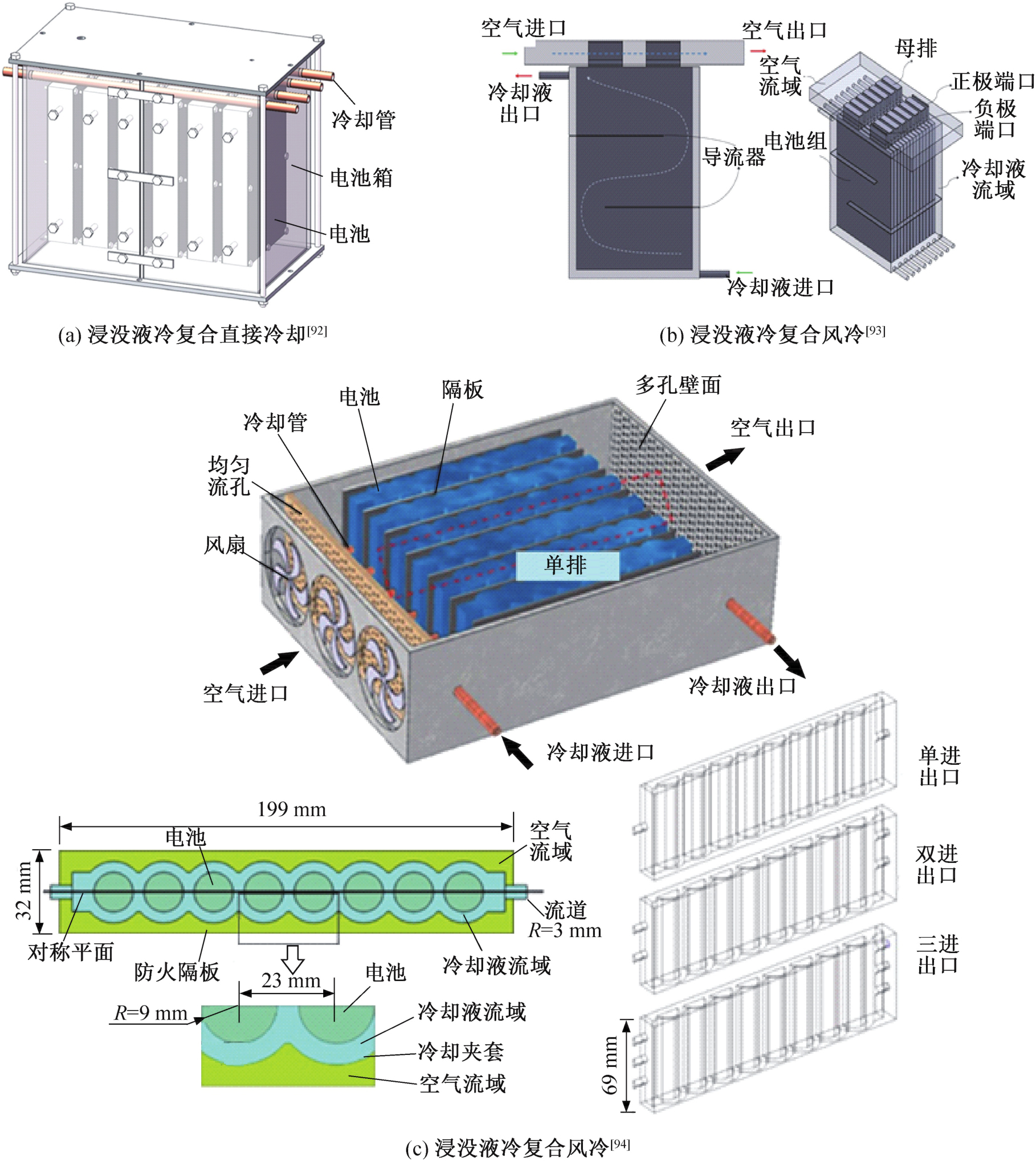

包含单相液体浸没的复合冷却电池热管理系统也受到了研究人员的关注。Wang Zengpeng等^[92]提出了浸入式耦合直接冷却方法（将电池浸入固定流体中并接入制冷剂直接冷却管，如图8（a）所示），通过数值和实验方式探讨了2C放电速率和25 ℃环境条件下电池模块的传热特性和影响因素，结果表明，与单独浸入式冷却相比，浸入式耦合直接冷却方法将最佳工作时间（35 ℃以下）延长了45.7%。M. S. Patil等^[93]设计了一种新型复合浸没式液体冷却技术，即将14节软包电池主体部分浸没在冷却液中，而电池极耳则采用强制风冷进行散热（图8（b）），结果显示在3C放电倍率下，与自然对流散热相比，新型冷却方式的正极极耳的温度可以降低46.8%；与使用水/乙二醇溶液的间接式液体冷却相比，电池模组最高温度降低了9.3%。Zhao Luyao等^[94]将风冷与浸没液冷结合，减少了冷却液的用量（图8（c））。这些复合冷却系统虽然能够提高系统的冷却能力以及减小系统功耗，但也需注意会使系统的结构更加复杂。

2.2.2 两相浸没式电池模组设计

两相浸没系统主要依靠绝缘冷却液的相变过程带走热量，因此冷却效果要明显优于单相浸没，可以满足较高能量密度电池组在高充放电倍率下的热管理需求，即在将电池组的最高温度控制在冷却液沸点附近的同时能够保持电池组极高的温度均匀性。Wang Yuhang等^[95]对比了自然对流、强制对流、矿物油浸没和SF33浸没（沸点33.4 ℃）4种条件下电池模组放电的温升表现，在4C放电倍率下，各条件下电池模组最高温度分别为69.3、44.2、42.1、34.4 ℃。Li Yang等^[96]将1节18650圆柱锂电池浸没在Chemours-SF33（沸点33.4 ℃）工程流体中，通过实验发现当电池以7C倍率放电时，电池温度也始终被控制在34.5 ℃以下。Li Yang等^[97]后续又通过实验对比了6种不同型号的电池在自然对流和两相浸没液冷的散热表现，发现在3C倍率充电，自然对流条件下，6种电池中有4种电池的最高温超过了40 ℃，而在两相浸没条件下，6种电池的最高温均未超过34 ℃。H. Hirano等^[98]以10个串联的方块电池为研究对象，将该对象完全浸没在Novec-7000（常压沸点34 ℃）和Novec-649（常压沸点49 ℃）中，在经历5次10C的充放电循环过程中，电池最高温度始终被控制在冷却液的沸点附近。R. W. Van Gils等^[99]将1节圆柱电池浸没在Novec-7000氟化液中，在以5 A电流放电的过程中，电池温度升高约5 ℃，而空气自然对流冷却条件下的电池温度上升约20 ℃。这些学者的研究成果充分证实了两相浸没系统超高的散热能力，是未来解决电动汽车超级快充以及高能量密度电池组散热问题的潜在方案。目前关于两相浸没系统的研究主要集中在电池浸没高度、电池间距、相变过程的可视化研究等方面。

与单相浸没系统类似，电池浸没高度同样会对两相浸没系统的冷却性能和系统质量产生影响。M. Goodarzi等^[100]选用制冷剂（R141b，沸点32 ℃）为冷却液，研究了冷却液浸没高度对电池组温度的影响，研究发现电池不完全浸没会导致单个电池内部温度差距加大。M. Al-Zareer等^[101]将混合动力汽车中的燃料丙烷作为冷却介质，以9节呈方型分布的18650圆柱电池为研究对象，通过COMSOL有限元仿真软件研究了液态丙烷浸没电池的高度（5%~30%）与模组内压力（850 kPa和1 000 kPa）对电池组最高温和电池两端温差的影响，结果表明液态丙烷的浸没高度越高，相同充放电条件下，电池最高温和两端温差就越低；增大模组内压力也可以降低电池两端温差，但是不可避免地会带来最高温的增加。李小青等^[102]选择丙烷作为冷却液，利用仿真方式，从丙烷浸没电池的高度着手研究，在25 ℃和40 ℃两种环境温度下，以7.5C的充放电倍率先对电池充电300 s，之后放电300 s，并记录充放电过程中的电池最大温差和最高温度，结果发现丙烷浸没电池高度越高，电池最高温度越低。一般而言，为了更好的热管理性能，在进行两相浸没系统设计时同样建议电池完全浸没。

电池间距影响着两相浸没系统的冷却液用量和冷却性能。M. Al-Zareer等^[103]将18节圆柱形电池浸没在液态丙烷中，研究了不同电池间距下的热管理性能，发现较大的电池间距能够降低电池的最高温度，但也会增加电池之间的温差，因此建议在进行两相浸没系统设计时需要进一步考虑电池间距的选择。

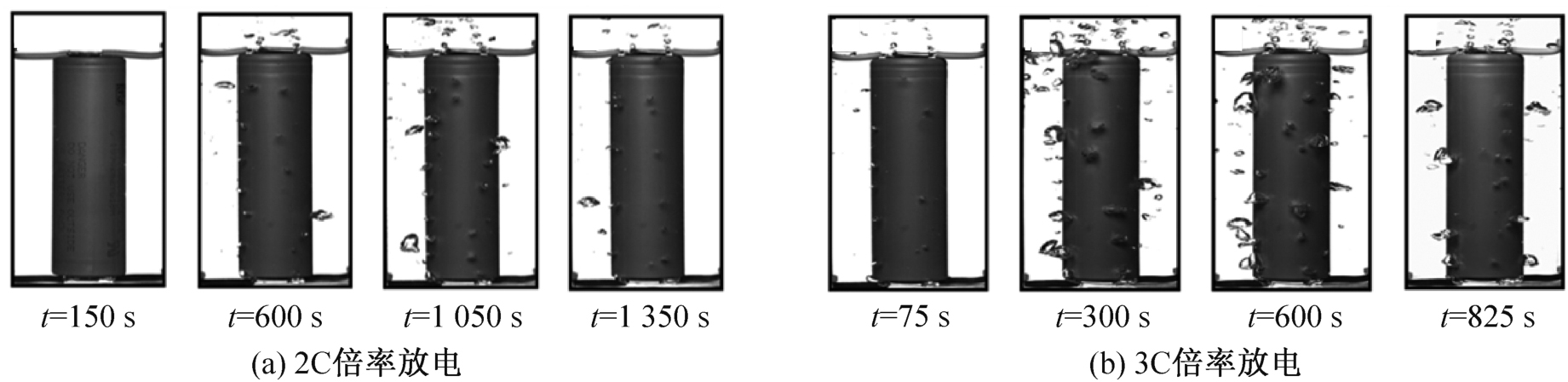

相变过程的可视化研究是了解两相浸没系统传热机理和进行两相浸没系统强化换热的基础。N. P. Williams等^[104]观察了两相浸没系统中的沸腾现象，发现气泡首先从电池的电极产生，且这些产生的气泡能够搅动电池的热边界层从而进一步提高传热速率。Li Yang等^[105]以18650圆柱形锂离子电池为对象可视化研究了两相浸没系统的气液相变过程，图9所示为高速摄像机拍摄得到的结果，通过分析指出气泡的脱离能够破坏靠近电池表面的停滞液体热边界层，导致强烈的液体扰动，该扰动可以增强换热，从而阻止了相变阶段电池温度的进一步升高。姜威^[106]通过可视化的实验发现相变过程中气泡成核主要发生在电池的粗糙表面上，而光滑表面由于成核位点的缺乏无法发生气液相变，因此提出表面强化的方法来增加成核位点，从而起到强化换热的效果。

2.3 寿命和安全性

电动汽车电池的使用寿命和安全性是备受关注的问题。由于可以为电池模组提供更好的温度均匀性，浸没式电池热管理系统可以提升电池组的使用寿命。此外，浸没式电池热管理系统对单体电池热失控以及热失控的蔓延有抑制作用，可以提高电池模组安全性。但一旦发生冷却液渗入电池的情况反而有可能加快该电池的容量衰减，造成不良影响。

D. Koster等^[107]对比了风冷电池热管理系统和浸没式电池热管理系统的电池组循环寿命。结果表明，在600次循环时，风冷电池组相对容量已经比浸没式电池组容量小了3.3%。经过推测，当电池组容量衰减为初始的75%时，由于浸没条件下更均匀的温度分布，浸没式电池组可以多循环275次。另外在实验过程中还发现浸没式电池组有几个电池容量衰减较快，研究认为冷却液渗入电池内部是可能的原因之一。

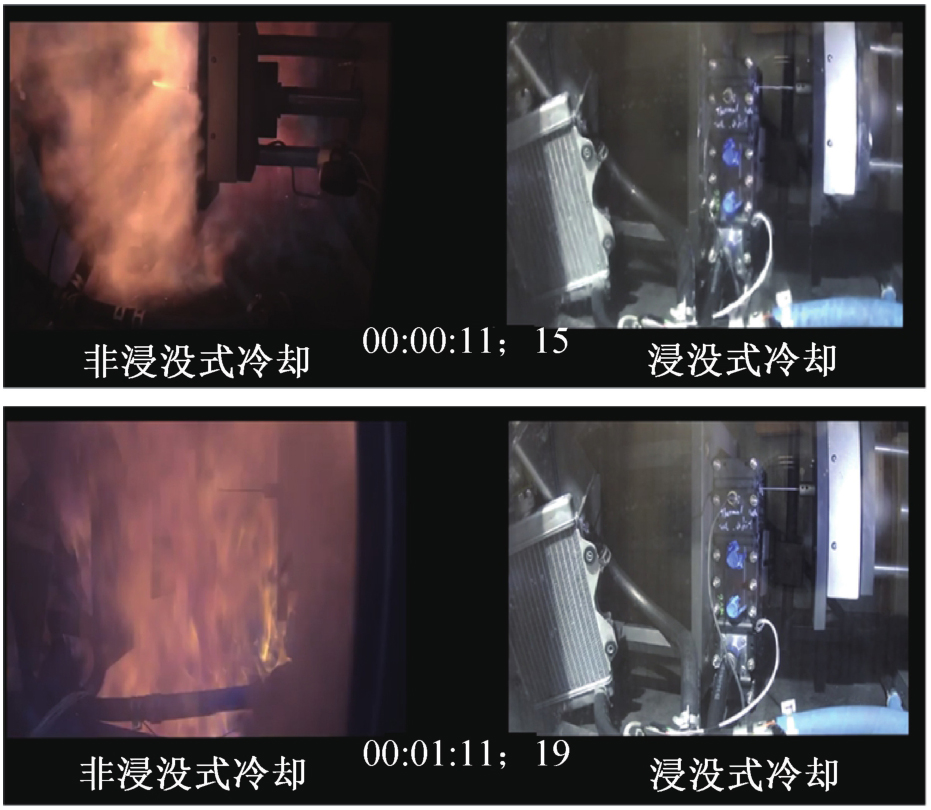

李雨泽^[59]通过不同SOC（state of charge）的锂电池在液体浸没环境下的热失控实验，分析锂电池发生热失控的特征参数，验证了液体浸没对锂电池热失控抑制的有效性。实验发现，锂电池与冷却液体所接触部分的温度比在大气环境中热失控时的电池温度有显著降低，并且可以减少CO等有毒气体的产生。Wu Shangquan等^[58]设计了一个包含840节圆柱锂电池的电池模组，在冷却液静止时，对其中一节电池进行5次热失控实验。结果表明，5次实验均未引发其他电池的热失控，验证了浸没式电池热管理系统可以抑制热失控的蔓延。此外，Zhou Haikuo等^[108]也发现实验所选择的冷却液Novec-649能够有效抑制热失控蔓延。

2.4 浸没液冷电池热管理的应用

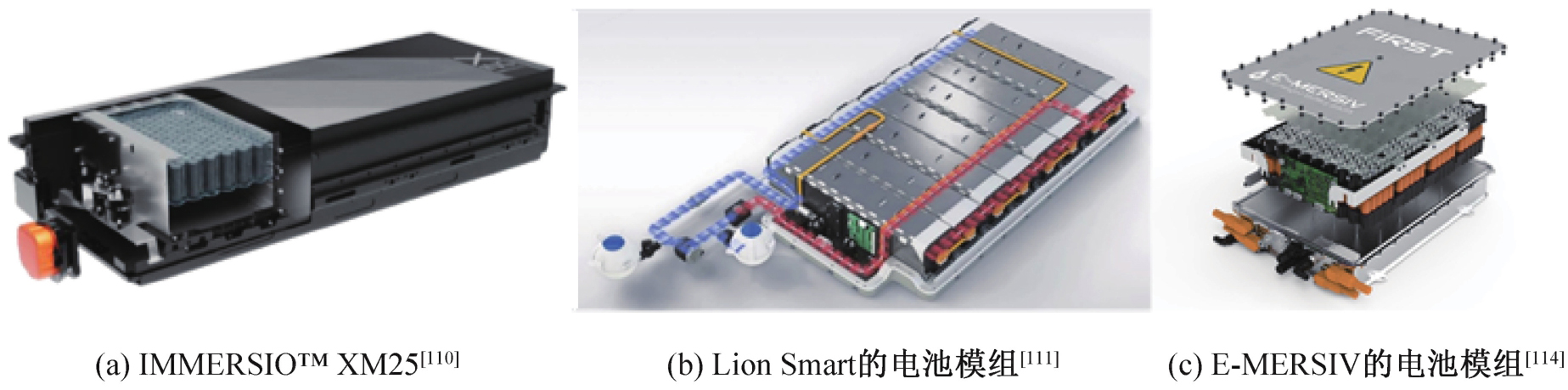

将液体浸没技术应用于电池热管理无疑是一种大胆的尝试，目前已经有厂商开发了采用浸没式电池热管理技术的新能源汽车或电池模组。

迈凯伦Speedtail采用轻质绝缘油作为浸没式电池热管理系统的冷却液，以满足功率质量比为5.2 kW/kg的电池的散热需求^[47]。台湾行竞科技研发的电动超级跑车Miss R也选择了液体浸没技术，通过将电池组浸泡在3M Novec-7200中，来解决车辆在高功率运行时的电池散热问题（图10（a））^[109-110]。为了能够最大化地提高汽车底盘的能量密度，德国Lion Smart公司则研发了一款使用3M氟化液作为冷却介质的液体浸没式电池模组（图10（b））^[111]。美国法拉利未来推出的Faraday FF91则选择了MIVOLT提供的冷却液^[112]。此外，芬兰技术公司Moveko Tech Oy，开发了全球首款低于120 V直流的高功率传动系统，该电池系统也采取了液体浸没技术^[113]。法国的E-MERSIV公司研发出一款50 kW·h的液体浸没式电池模组（图10（c）），在10 min内就能将电量从20%充至80%而不发生超温。当其中某块电池发生热失控温度达到400 ℃时，周围电池的最高温度也只有100 ℃，可以有效阻断热失控的传播^[114]。

可以看到，解决电池在高功率运行时的散热问题以及提高系统安全性是这些厂商选择液体浸没电池热管理系统的原因之一。

3 结论

收起

本文分析了温度对动力电池性能的影响以及采取不同电池热管理系统所存在的优势和局限性，并在此基础上系统地综述了液体浸没式电池热管理系统的相关研究。

在冷却液选择方面，电子氟化液、碳氢化合物、硅油、酯类等介电流体更受关注。但需注意到若能对电池导电部分进行密封或绝缘处理，一些非介电液体如水也有作为冷却液的潜力。在模组设计方面，对于单相浸没系统，电池浸没高度、冷却液进口流量和温度、电池间距和排布方式是影响单相浸没系统冷却性能和系统能耗的重要变量。此外，为了进一步提高单相浸没系统的换热性能，可以从增加流道设计或复合冷却系统开发等方面进行考虑。对于两相浸没系统，电池浸没高度、电池间距是关键影响因素，对相变过程进行可视化研究是了解两相浸没系统传热机理和进行两相浸没系统强化换热的基础。在寿命和安全性研究方面，浸没式电池热管理系统能够有效提高电池组使用寿命，且对抑制热失控扩散有明显效果，可以有效降低热失控风险；此外，目前缺少各类冷却液与电池模组的材料兼容性问题的研究，这些潜在的兼容性问题极有可能会对系统的寿命和安全性造成影响。

基金

收起

国家自然科学基金(52076185)
