中国环境科学

碳材料	比表面积(m²/g)	孔体积(cm³/g)	平均孔径(nm)	XPS分析元素组成(at.%)	I_D1/I_G
BC	610.93	0.29	1.87	88.38	11.62	—	2.38
M-BC	533.00	0.30	2.22	95.08	4.92	—	2.42
M-C	962.57	0.69	2.85	94.63	5.37	—	2.48
M-N	1484.55	0.78	2.09	91.14	4.95	3.91	2.68

碳材料	比表面积(m²/g)	孔体积(cm³/g)	平均孔径(nm)	XPS分析元素组成(at.%)	I_D1/I_G
BC	610.93	0.29	1.87	88.38	11.62	—	2.38
M-BC	533.00	0.30	2.22	95.08	4.92	—	2.42
M-C	962.57	0.69	2.85	94.63	5.37	—	2.48
M-N	1484.55	0.78	2.09	91.14	4.95	3.91	2.68

吸附动力学模型	参数	AO7浓度
拟一级动力学	q_e,exp(mg/g)	382.0680	402.7477	421.5474
q_e,cal(mg/g)	363.6693	382.6278	396.2608
k₁(min^-1)	0.4722	0.5631	0.7026
R²	0.9808	0.9752	0.9844
拟二级动力学	q_e,exp(mg/g)	382.0680	402.7477	421.5474
q_e,cal(mg/g)	382.4218	400.1595	408.8154
k₂(g/(mgmin))	0.0025	0.0029	0.0044
R²	0.9980	0.9939	0.9944
颗粒内扩散	阶段1	k_id,1(mg/(g⋅min^1/2))	35.3421	20.0589	16.3038
C₁(mg/g)	231.0666	292.4213	328.4456
R²	0.9930	0.8568	0.8128
阶段2	k_id,2(mg/(g⋅min^1/2))	7.2512	7.6988	8.9969
C₂(mg/g)	328.2782	347.2233	351.6653
R²	0.9369	0.9341	0.9859

吸附动力学模型	参数	AO7浓度
拟一级动力学	q_e,exp(mg/g)	382.0680	402.7477	421.5474
q_e,cal(mg/g)	363.6693	382.6278	396.2608
k₁(min^-1)	0.4722	0.5631	0.7026
R²	0.9808	0.9752	0.9844
拟二级动力学	q_e,exp(mg/g)	382.0680	402.7477	421.5474
q_e,cal(mg/g)	382.4218	400.1595	408.8154
k₂(g/(mgmin))	0.0025	0.0029	0.0044
R²	0.9980	0.9939	0.9944
颗粒内扩散	阶段1	k_id,1(mg/(g⋅min^1/2))	35.3421	20.0589	16.3038
C₁(mg/g)	231.0666	292.4213	328.4456
R²	0.9930	0.8568	0.8128
阶段2	k_id,2(mg/(g⋅min^1/2))	7.2512	7.6988	8.9969
C₂(mg/g)	328.2782	347.2233	351.6653
R²	0.9369	0.9341	0.9859

吸附等温线模型	参数	数值
Langmuir模型	q_m(mg/g)	480.7692
k_l(L/mg)	0.3265
R²	0.9973
Freundlich模型	k_f((mg/g)⋅(L/mg)^1/n)	300.5097
n	9.4065
R²	0.9623
Temkin模型	k_t	44.3359
f	556.3633
R²	0.9513

吸附等温线模型	参数	数值
Langmuir模型	q_m(mg/g)	480.7692
k_l(L/mg)	0.3265
R²	0.9973
Freundlich模型	k_f((mg/g)⋅(L/mg)^1/n)	300.5097
n	9.4065
R²	0.9623
Temkin模型	k_t	44.3359
f	556.3633
R²	0.9513

吸附剂	q_m(mg/g)
活性炭^[37]	82.56
磁铁矿/碳纳米复合材料^[38]	180.04
十六烷基三甲基溴化铵插层石墨烯^[39]	355.89
介孔活性炭^[40]	99.00
M-N	480.77

吸附剂	q_m(mg/g)
活性炭^[37]	82.56
磁铁矿/碳纳米复合材料^[38]	180.04
十六烷基三甲基溴化铵插层石墨烯^[39]	355.89
介孔活性炭^[40]	99.00
M-N	480.77

碳材料	pH值
M-N	5.0	5.9	3.7	3.5
M-C	5.0	5.5	3.6	3.4
M-BC	5.0	5.2	3.5	3.4
BC	5.0	5.2	3.5	3.4

碳材料	pH值
M-N	5.0	5.9	3.7	3.5
M-C	5.0	5.5	3.6	3.4
M-BC	5.0	5.2	3.5	3.4
BC	5.0	5.2	3.5	3.4

催化氧化体系	k_app(min^-1)	R²
PMS	0.0013 ± 0.0003	0.7307
BC/PMS	0.0119 ± 0.0027	0.9512
M-BC/PMS	0.0176 ± 0.0046	0.9351
M-C/PMS	0.0781 ± 0.0126	0.9745
M-N/PMS	0.3984 ± 0.0285	0.9849

催化氧化体系	k_app(min^-1)	R²
PMS	0.0013 ± 0.0003	0.7307
BC/PMS	0.0119 ± 0.0027	0.9512
M-BC/PMS	0.0176 ± 0.0046	0.9351
M-C/PMS	0.0781 ± 0.0126	0.9745
M-N/PMS	0.3984 ± 0.0285	0.9849

结构模型	E_ads(eV)	I_O-O(Å)
PMS	—	1.357
原始石墨烯	-1.227	1.458
碳空位	-1.473	1.472
锯齿型边缘缺陷	-1.875	1.479
扶手椅型边缘缺陷	-1.839	1.475
吡咯氮	-1.949	1.477
吡啶氮	-1.896	1.479
A型石墨氮	-2.474	1.479
B型石墨氮	-2.200	1.480

结构模型	E_ads(eV)	I_O-O(Å)
PMS	—	1.357
原始石墨烯	-1.227	1.458
碳空位	-1.473	1.472
锯齿型边缘缺陷	-1.875	1.479
扶手椅型边缘缺陷	-1.839	1.475
吡咯氮	-1.949	1.477
吡啶氮	-1.896	1.479
A型石墨氮	-2.474	1.479
B型石墨氮	-2.200	1.480

基于生物质基碳纳米片的水污染物氧化脱除

PDF下载

郝熔江 ¹^,²^,³ , 顾翔宇 ¹ , 李松庚 ¹^,²^,⁴^,^*

中国环境科学 | 水污染与控制 2025,45(1): 144-157

收起

中国环境科学 | 水污染与控制 2025, 45(1): 144-157

基于生物质基碳纳米片的水污染物氧化脱除

全屏

郝熔江¹^,²^,³, 顾翔宇¹, 李松庚¹^,²^,⁴^,^*

作者信息

^1.中国科学院过程工程研究所，介科学与工程全国重点实验室，北京 100190

^2.中国科学院大学中丹学院，北京 100049

^3.中国丹麦科研教育中心，北京 100049

^4.中国科学院大学化学工程学院，北京 100049

郝熔江(1996-)，男，山西忻州人，中国科学院大学博士研究生，主要从事碳纳米材料催化高级氧化研究.发表论文4篇.haorongjiang@qq.com.

通讯作者:

*责任作者，研究员，sgli@ipe.ac.cn

Oxidative removal of water pollutants based on biomass-derived carbon nanosheets

Rong-jiang HAO¹^,²^,³, Xiang-yu GU¹, Song-geng LI¹^,²^,⁴^,^*

Affiliations

^1.State Key Laboratory of Mesoscience and Engineering, Institute of Process Engineering, Chinese Academy of Sciences, Beijing 100190, China

^2.Sino-Danish College, University of Chinese Academy of Sciences, Beijing 100049, China

^3.Sino-Danish Center for Education and Research, Beijing 100049, China

^4.School of Chemical Engineering, University of Chinese Academy of Sciences, Beijing 100049, China

出版时间: 2025-01-20

文章导航

摘要

收起

通过在熔融盐辅助热解法中加入含氧酸盐(K₂CO₃或KNO₃)，并以葡萄糖为碳源成功合成了高石墨化和多缺陷位点的多孔二维碳纳米片M-C和M-N.含氧酸盐显著提高了纳米片的比表面积，特别是KNO₃还促进氮掺杂，使M-N对酸性橙7(AO7)的最大吸附容量达到480.77mg/g，远高于直接热解生物炭BC和无含氧酸盐的熔融盐热解炭M-BC.碳材料对AO7去除的吸附和催化降解过程具有协同效应，M-N活化过一硫酸盐(PMS)的活性分别为M-BC的22.64倍和BC的33.48倍.此外，通过密度泛函理论(DFT)初步计算了氮掺杂和不同缺陷对非自由基主导的催化过程的影响.本研究发现含氧酸盐可以明显降低碳纳米片制备过程中熔融盐添加量，也为开发有机污染物高效吸附和PMS高效活化的生物质基双功能碳材料提供了理论指导.

关键词

碳纳米片 / 热解 / 吸附 / 催化剂 / 高级氧化

Abstract

收起

The porous two-dimensional carbon nanosheets with high graphitization and defect sites, designated M-C and M-N, were successfully synthesized via molten salt-assisted pyrolysis of glucose, with oxysalts (K₂CO₃ or KNO₃) as additives, respectively. The oxysalts significantly enhanced the specific surface area of the carbon nanosheets. Particularly, KNO₃ promoted nitrogen doping in M-N, resulting in a maximum adsorption capacity for acid orange 7 (AO7) of 480.77mg/g, surpassing that of biochar (BC) from direct pyrolysis and M-BC from molten salt-assisted pyrolysis without oxysalts. The adsorption and catalytic degradation of AO7 removal over carbon materials exhibited a synergistic effect. The catalytic activity of M-N in peroxymonosulfate (PMS) activation was 22.64times that of M-BC and 33.48times that of BC. Additionally, the impact of nitrogen doping and other structural defects on the non-radical pathway-dominated catalytic processes was preliminarily assessed using density functional theory (DFT) calculations. This study indicates that oxysalts can significantly reduce the amount of molten salt required in the preparation of carbon nanosheets, and also provides theoretical guidance for developing bifunctional biomass-based carbon materials for highly efficient organic pollutants adsorption and PMS activation.

Key words

carbon nanosheet / pyrolysis / adsorption / catalyst / advanced oxidation

引用本文

郝熔江, 顾翔宇, 李松庚. 基于生物质基碳纳米片的水污染物氧化脱除. 中国环境科学, 2025 , 45 (1) : 144 -157 .

Rong-jiang HAO, Xiang-yu GU, Song-geng LI. Oxidative removal of water pollutants based on biomass-derived carbon nanosheets[J]. China Environmental Science, 2025 , 45 (1) : 144 -157 .

正文

收起

染料废水作为典型的工业废水，已引起严重的环境问题，特别是对水生环境的污染.以-N=N-键为特征的不可生物降解偶氮染料占总染料产量50%以上^[1]，这类染料在环境中的积累会对生物体产生严重的致癌、致畸和致突变风险.因此，开发高效且低成本的水处理技术受到广泛关注^[2].目前已报道多种从水中去除偶氮染料的方法，如吸附^[3]、微生物降解^[4]、光催化降解^[5]和化学氧化^[6]等，其中，吸附法操作最为简单，但仅能富集污染物，不能对其降解，需要进行后处理以减少二次污染.

目前，基于过一硫酸盐（PMS）的高级氧化过程（AOP）已成为一种有前景的降解废水中难降解有机污染物的方法^[7-9].PMS的活化是处理过程中的关键步骤，可通过加热、紫外线照射、超声波和催化剂等实现^[10-11].其中，非金属碳基催化剂因其独特的电子性质、可调的结构特性、良好的生物相容性以及相对低廉的成本成为研究热点.相较于热、紫外线和超声波活化，非金属碳基催化剂可以避免大量能量输入，并减少因使用过渡金属催化剂引起的有毒金属浸出问题，降低二次污染风险^[2,12-13].

有研究表明，有机污染物在碳材料上的吸附可缩短其与活性物质间的距离，从而促进降解^[14].以石墨烯及其衍生物为代表的二维碳材料，凭借其高比表面积和独特的sp²杂化碳构型，通过π-π相互作用对具有苯环结构的有机污染物表现出强吸附性^[15].此外，二维碳材料充分暴露的活性位点、高电荷载流子迁移率和高导电性有利于提升其催化活性^[16].研究发现，在活化过硫酸盐降解亚甲基蓝和苯酚的过程中，二维还原氧化石墨烯（rGO）相比其它维度的碳材料表现出更高的效率^[17].因此，开发兼具吸附和催化双功能的二维碳材料是降解水中有机污染物的关键.然而，目前用于过硫酸盐高级氧化的二维碳材料主要依赖于高成本的石墨烯作为碳前驱体进行改性以提高其催化性能^[14,16]，这限制了实际大规模应用的可行性.对常见的含碳有机物进行熔融盐辅助热解是合成二维石墨烯基碳材料的有效方法，但研究发现，为实现高比例的二维结构和高孔隙率，需使用高达1：100的葡萄糖与氯化钾/氯化锂熔融盐质量比^[18]，增加了材料合成前处理和后处理的复杂性，提高了合成成本.有研究发现，在sp²杂化碳的热解制备过程中，其倾向于堆叠形成热力学稳定的致密石墨结构，而引入氧化性的含氧酸盐可促进碳源分解，使其转化为高孔隙率的碳纳米结构^[19].

基于此，本研究通过在葡萄糖熔融盐辅助热解体系中分别引入两种含氧酸盐，包括KNO₃和K₂CO₃，探索在较低熔融盐用量下，高性能二维碳基催化剂的制备方案.以酸性橙7（AO7）为目标污染物，深入探究了所制备碳材料的吸附和催化特性，揭示了二维结构和氮掺杂对性能的影响，从而为生物质基二维碳催化剂的简便合成及其在有机污染物吸附和PMS活化过程的应用提供指导.

1 材料和方法

收起

1.1 主要实验试剂

无水葡萄糖、氯化钾（KCl）、氯化锂（LiCl）、碳酸钾（K₂CO₃）、硝酸钾（KNO₃）、过硫酸氢钾复合盐（2KHSO₅·KHSO₄·K₂SO₄），亚硝酸钠（NaNO₂）、甲醇、叔丁醇、二甲基亚砜、对苯醌、2，2，6，6-四甲基哌啶（TEMP）、5，5-二甲基-1-吡咯啉-N-氧化物（DMPO）购买自上海麦克林生化科技股份有限公司；酸性橙7、糠醇购买自阿拉丁试剂有限公司.上述试剂均为分析纯.实验用水为去离子水.

1.2 碳材料的制备

采用热解法制备碳材料.将无水葡萄糖、含氧酸盐（K₂CO₃或KNO₃）和共晶熔融盐KCl/LiCl（KCl：41mol.%）按照1：1：10的质量比充分混合.然后将混合物放入刚玉瓷舟中，并在管式炉（QSK 1200）中进行热解，处理时间为3h，热解温度设定为800℃，气氛为氮气.完成热解后，待样品自然冷却至室温，再将热解产物研磨成粉末，并将其分散在去离子水中.通过过滤并在60℃下真空干燥24h，以得到最终的热解碳材料.根据使用的含氧酸盐不同，所得碳材料分别命名为M-C（使用K₂CO₃）和M-N（使用KNO₃），其中“M”表示熔融盐辅助热解；在熔融盐环境中不添加任何含氧酸盐情况下得到的热解炭记为M-BC；使用葡萄糖直接热解得到的热解炭记为BC.

1.3 表征仪器与方法

使用扫描电子显微镜（SEM，JSM-7800F（Prime））和透射电子显微镜（TEM，JEM-F200）分析碳材料的形貌结构，使用和SEM配套的能谱仪（EDS）分析样品的表面元素组成及分布.采用X射线源为Cu Kα的X射线衍射仪（XRD，SmartLab 9kW）对材料的物相和晶体结构进行表征.利用BET比表面全自动物理吸附仪（Autosorb IQ）测定样品的孔结构.通过X射线光电子能谱仪（XPS，ESCALAB 250Xi）分析样品表面元素组成和含量，以C 1s峰位为284.8eV进行荷电校正.通过激光拉曼光谱仪（Raman，LabRAM HP Evolution）分析碳材料的石墨化程度和结构缺陷程度等信息.使用电子顺磁共振波谱仪（EPR，EMXplus-9.5/12）鉴定催化反应体系内产生的活性氧化组分（ROSs）.

1.4 碳材料吸附和催化性能测试

首先对碳材料的吸附性能进行探究.实验流程如下：在锥形瓶中配制200mL初始浓度为20mg/L的AO7溶液，将30mg/L的BC、M-BC、M-C或M-N样品投加到溶液中，置于振荡频率为240r/min的气浴恒温摇床中开始吸附实验，溶液初始pH值为5.0，实验温度为（25.0±0.5）℃.到达取样时间后，吸取1mL溶液并使用0.45µm的水系针头过滤器除去残留的碳材料，收集滤液测定其浓度.

在研究碳材料的催化性能时，先进行吸附实验等待吸附-解吸平衡后，再将1.0mmol/L的氧化剂PMS添加到溶液中以引发催化降解反应.到达预定的时间间隔后，取样1mL溶液，并快速与2mL的NaNO₂溶液（0.1mol/L）混合以淬灭反应，接着使用0.45µm的水系过滤器除去碳催化剂，收集滤液对其浓度进行测定.此外，在新配制的AO7溶液中只添加PMS进行降解实验，以确定PMS自活化对AO7去除的贡献.吸附和催化实验均重复3次，结果取平均值，以减少实验误差.

AO7的浓度使用紫外-可见光分光光度计（UV-Vis，UV5Bio）在484nm处进行测定，其去除率依据式（1）计算；碳材料对AO7的吸附容量按式（2）计算.

（1）

（2）

式中：C₀和C_t分别是污染物的初始浓度和t时刻的浓度，mg/L；V为污染物溶液体积，L；m为碳材料吸附剂的加入量，mg；q_t为碳材料吸附剂在t时刻的吸附容量，mg/g.

1.5 EPR测试

配制100mmol/L的DMPO水溶液，从催化剂/PMS体系（AO7：20mg/L，催化剂：30mg/L，PMS：1.0mmol/L，体积：200mL）中提取1mL样品，使用0.45µm的水系过滤器除去碳催化剂，将40µL的过滤液与40µL的DMPO溶液混合，通过EPR检测DMPO混合液中加合物DMPO-⋅OH和

的信号.类似地，使用100mmol/L的DMPO甲醇溶液捕获

，使用100mmol/L的TEMP水溶液捕获¹O₂，然后通过EPR测试分别检测

和TEMP-¹O₂信号.

2 结果与讨论

收起

2.1 碳材料的表征

2.1.1 形貌和物相结构表征

采用SEM分析对各样品形貌进行表征，结果如图1（a）~图1（f）所示.直接热解的BC样品显示出大块碳颗粒的堆积形态.引入熔融盐后，M-BC样品展现出不规则的碳颗粒与少量层状结构的混合形态.这表明熔融盐体系在热解过程中对热解前驱体的“溶解-沉积”作用可有效抑制葡萄糖直接热解时的碳颗粒聚集现象，促进二维片层结构的生成.该作用依据热解温度的不同可分为两个阶段：温度低于熔融盐熔点（353℃）时，与热解前驱体均匀混合的固态熔融盐起到热解硬模板的作用，调控生物炭的形貌，使其形成被熔融盐阻隔、包覆的带有大孔的碳材料；温度高于熔融盐熔点后，高能离子熔体刻蚀并剥离原有结构，使硬模板作用下生成的薄壁碳转变为层状结构^[20-21].因此，生成以二维结构为主的碳材料需要高比例的熔融盐辅助热解过程，这不利于过程的经济性^[18].而在熔融盐热解体系内引入含氧酸盐后，碳材料的形貌发生了显著变化.具体而言，在碳酸盐（K₂CO₃）和熔融盐的作用下，M-C样品主要形成了大量的微米级片层结构，而不规则碳颗粒的数量显著减少；在硝酸盐（KNO₃）和熔融盐体系中，M-N样品则展现了较少的碳颗粒和更发达的片层结构，这些片层的径向尺寸明显大于M-C样品，表明片层结构得到了充分的发展.通过如图1（g）（h）的EDS分析，确认M-N样品中成功掺杂了氮元素.

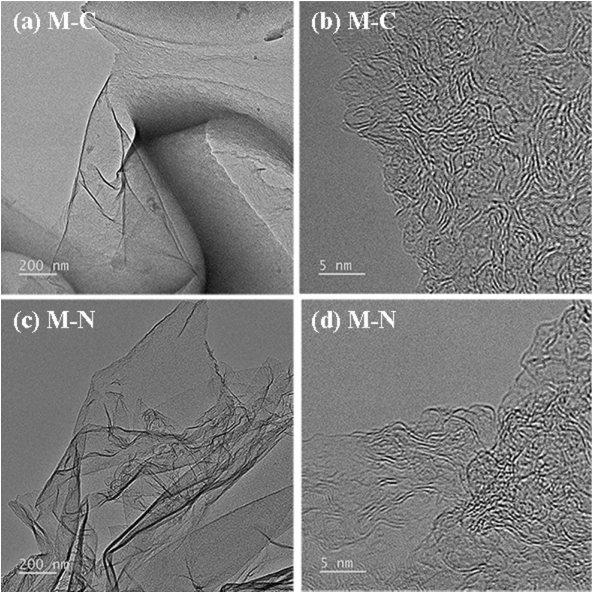

此外，M-C和M-N样品的TEM和高分辨TEM（HRTEM）图像如图2所示，两种样品均呈现出富含褶皱的类石墨烯片层结构，且无序的晶格结构说明片层结构缺陷丰富.因此，含氧酸盐K₂CO₃或KNO₃加入到熔融盐体系中起到了片层结构促进剂的作用，显著促进了较低熔融盐比例条件下高缺陷片层结构的形成.特别地，KNO₃还具有对碳材料进行杂原子氮掺杂的功能，可增强材料的吸附和催化性能^[22].

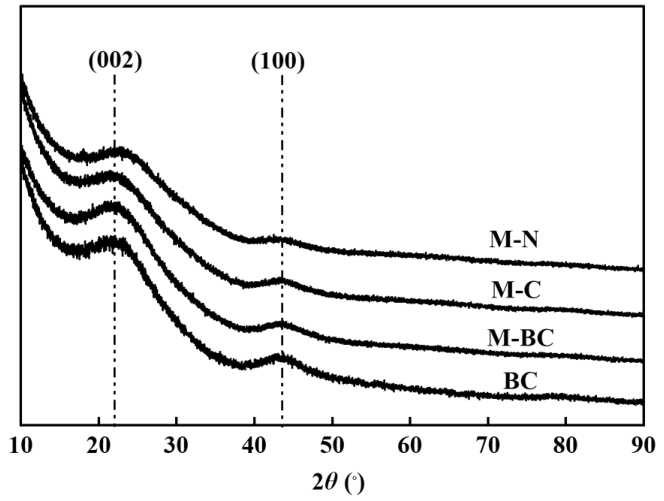

XRD分析结果如图3所示，所有样品均含有两个宽衍射峰，分别对应于石墨的（002）和（100）晶面，这说明碳材料具有堆叠的sp²结构.M-BC、M-C和M-N样品的XRD图谱中无其它衍射峰，进一步证明了经过简单水洗处理，碳材料中的无机盐即可被彻底除去.此外，加入含氧酸盐后，样品的（002）晶面峰向更大的衍射角度移动，表明M-C和M-N样品中石墨微晶的层间距（d₀₀₂）有所减小^[23].这一现象说明含氧酸盐的引入促进碳材料向高石墨化度转变.

2.1.2 孔结构的表征

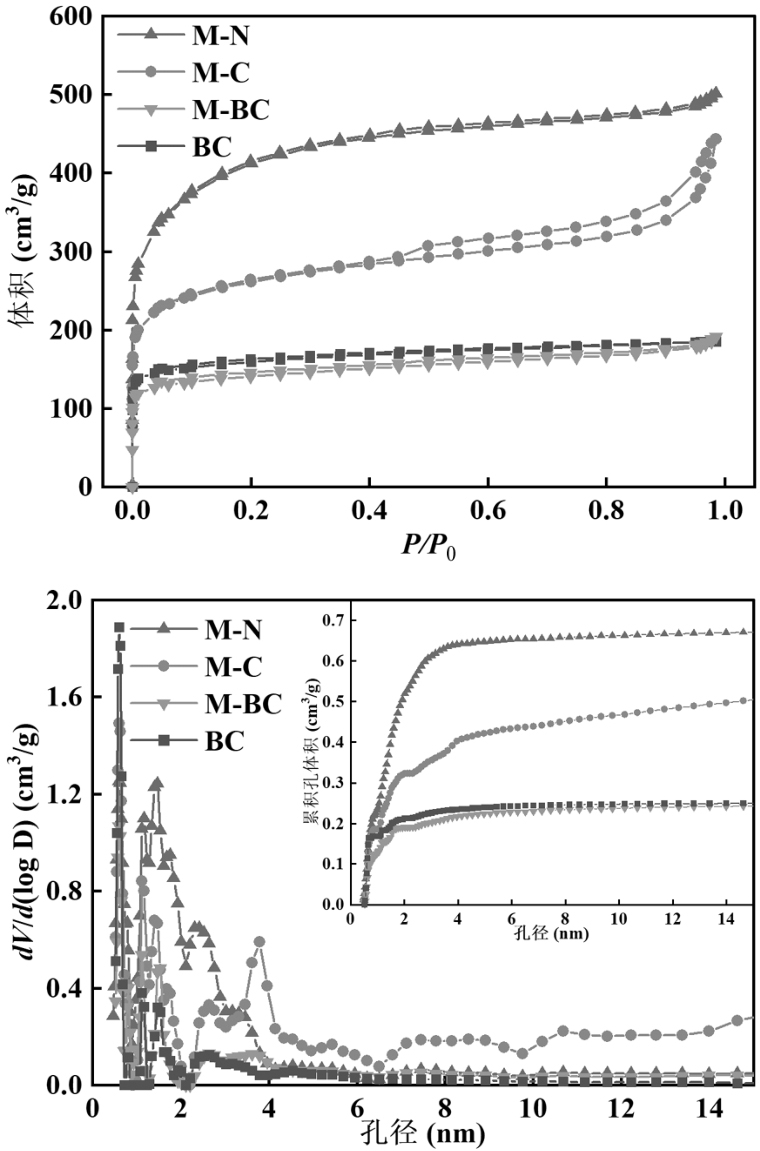

通过氮气吸附-脱附测试评估了碳材料的孔结构.图4（a）展示了不同样品的吸脱附等温线，它们均呈现IV型等温线的特征.通过图4（b）的孔径分布曲线分析可知，各样品均在2nm以下有明显的峰，并且累积孔体积显示BC、M-BC和M-N样品的孔体积主要由微孔贡献，而M-C样品则显示出较大比例的介孔，这也可以从M-C样品在吸脱附等温线中更加明显的H₄型滞回环及较大的平均孔径（表1）中得到印证.

M-C和M-N的孔结构形成可归因于含氧酸盐阴离子与葡萄糖热解过程中产生的含碳中间体进行的氧化反应，如式（3）和式（4）所示^[19].此外，含氧酸盐的分解通常需要较高温度，但将其与熔融盐混合，可促使其在低熔点的熔融盐介质内发生解离（式（5）和式（6）），从而降低含氧酸盐的分解温度^[19,24].K₂CO₃分解释放的CO₂，KNO₃分解释放的O₂，以及两者生成的K₂O分别与碳反应（式（7）-（9）），进一步促进了碳材料孔结构的发展^[24-25].因此，含氧酸盐与熔融盐的混合体系显著促进了碳材料向高孔隙率活性炭的转变.其中，由于硝酸盐具有更强的氧化能力和更低的分解温度，其孔结构活化作用比碳酸盐更为显著.

（3）

（4）

（5）

（6）

（7）

（8）

（9）

实际上，KNO₃与葡萄糖的混合粉末在N₂气氛下的热解会引发剧烈的反应，有时甚至导致爆炸^[19].而将KNO₃稀释于熔融盐中，可以显著减缓其对碳材料的氧化反应速率，从而避免爆炸并促进可控的活化反应.这种方法有效促进了孔结构的发展，并确保其在安全可控的条件下进行.

2.1.3 元素组成和分布

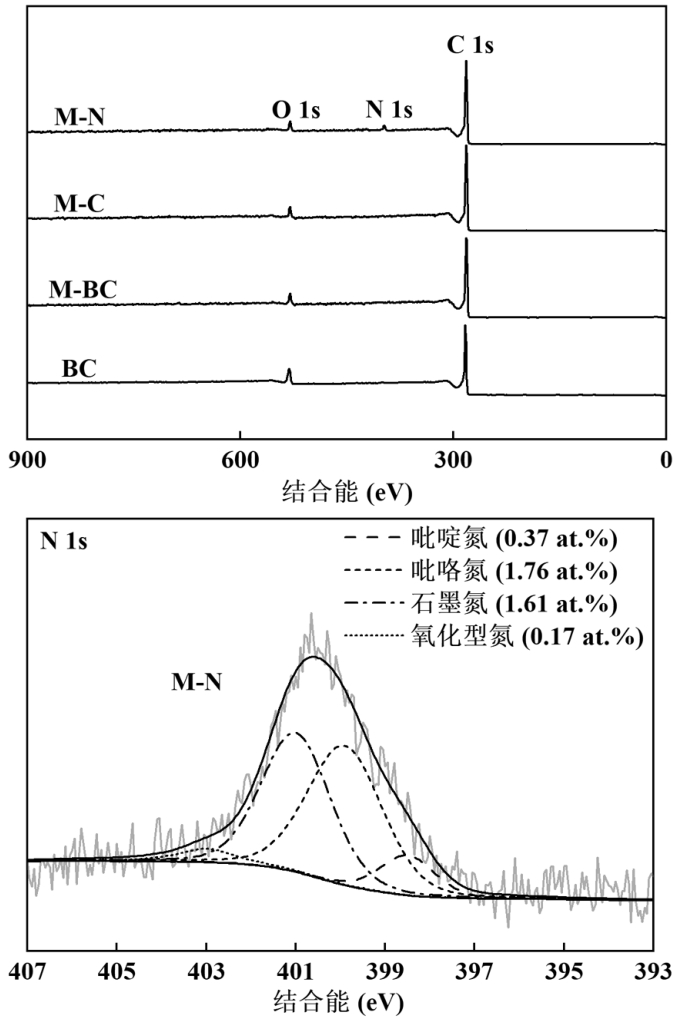

通过XPS技术分析了不同样品的表面元素组成及其含量.图5（a）展示了样品的XPS总谱图，从中观察到，所有样品均表现出C 1s和O 1s的特征峰，分别位于284.8和533.7eV，未检测到其它杂质峰，说明样品中的熔融盐已被完全去除.表1汇总了不同样品的表面元素组成和含量信息，显示BC样品中氧含量最高，引入熔融盐后，熔融盐的刻蚀作用导致M-BC中大量的氧被去除.

此外，M-N样品在399.8eV处还出现了N 1s的特征峰，其表面元素组成与其它样品相比表现出显著差异.这一结果表明，在KNO₃与碳的反应过程中，氮元素通过碳热还原反应被嵌入到sp²杂化的碳结构中，导致M-N样品表面出现了氮原子掺杂.因此，在熔融盐体系中引入的KNO₃不仅起到了活化剂的作用，还充当了N的来源.

M-N样品中的N 1s高分辨率谱图如图5（b）所示，区分出几种氮类型：吡啶氮（氮存在于六原子杂环中）、吡咯氮（氮存在于五原子杂环中）、石墨氮（与3个sp²杂环碳相邻的sp²杂化氮）和氧化型氮.这些氮构型结合能分别为398.5，399.9，401.0和403.0eV^[20].其中，吡咯氮（1.76at.%）和石墨氮（1.61at.%）为主要存在形式.氮原子掺杂可改善碳材料的电化学特性，从而有效提升对PMS的催化活性^[26].

2.1.4 结构缺陷表征

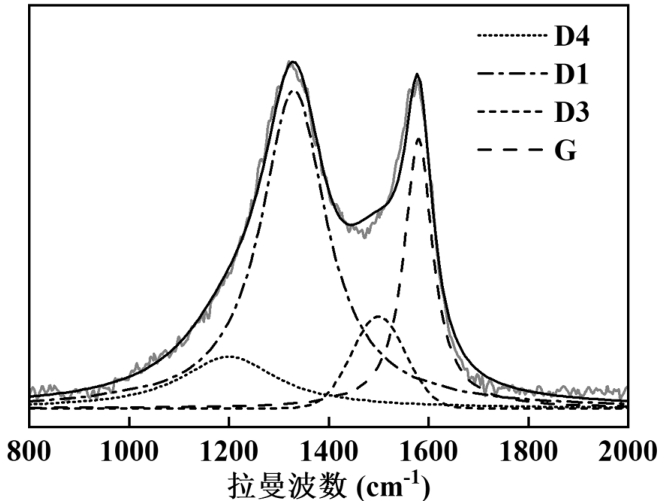

碳材料的缺陷程度会影响其吸附和催化性能，因此使用拉曼光谱仪对样品的结构特性进行研究.以M-N样品为例，其拉曼光谱如图6所示，在800~2000cm^-1谱图范围内进行峰拟合，识别出4个主要特征峰：洛伦兹型的D4峰（1200cm^-1）、D1峰（1330cm^-1）和G峰（1580cm^-1）以及高斯型的D3峰（1500cm^-1）^[27-29].通过分析峰值的拟合结果，可得到D1峰和G峰的面积比（I_D1/I_G），该比值可定量评估碳材料的缺陷程度，反映缺陷石墨晶格中被破坏对称性的碳原子，如锯齿型/扶手椅型边缘缺陷、空位和杂原子掺杂等，其值越大，代表碳材料的无序度和缺陷程度越高^[29].

各样品的I_D1/I_G值列于表1，其中M-BC的I_D1/I_G值相比BC显著增加，这归因于熔融盐的引入对缺陷结构生成的促进作用.M-C和M-N样品的I_D1/I_G值明显高于M-BC样品，表明含氧酸盐和熔融盐混合体系在促进碳材料石墨化转变的同时，在石墨微晶结构中引入了更多的缺陷，包括碳空位、边缘缺陷.此外，M-N样品中氮原子的引入进一步破坏了石墨晶格中碳原子的对称性，从而显著增加了缺陷程度，使M-N样品展现出最高的I_D1/I_G值^[26].

2.2 碳材料的吸附性能

2.2.1 碳材料的吸附性能评价

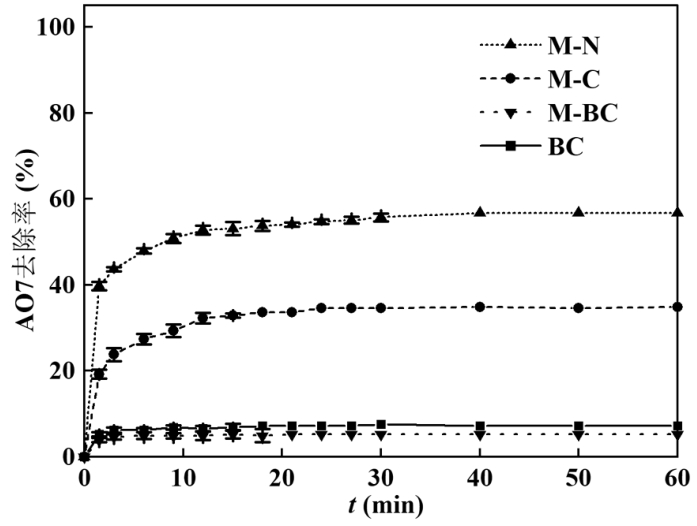

在进行催化性能研究前，首先评估了不同性质的碳材料对AO7的吸附性能.如图7所示吸附曲线表明，所有碳材料对AO7的吸附均能在30min内迅速达到平衡，且不同材料间的平衡吸附容量存在显著差异，其中M-N的吸附能力最强，M-C次之，均明显优于M-BC和BC.有机物污染物在碳材料表面的吸附主要涉及两种机制：物理吸附和化学吸附.物理吸附主要与碳材料的孔隙结构密切相关，依赖于孔隙的大小和分布.化学吸附则基于有机物与碳材料表面之间的相互作用，这包括：（1）有机物上带负电的芳香环与碳材料缺陷位点之间形成电子供体-受体复合物；（2）有机物芳香环与石墨化碳层之间的π-π堆叠相互作用^[30].这些相互作用共同决定了有机污染物在碳材料上的吸附能力.因此M-N和M-C样品更强的吸附性能可归因于二者更发达的孔结构、更多的sp²碳杂化结构以及更高的缺陷程度，这些特性共同加强了它们对AO7的物理和化学吸附.由于M-N对AO7的吸附性能优于其它样品，因此选择该样品进行进一步的吸附实验研究.

2.2.2 M-N的吸附动力学

为探究M-N样品对AO7吸附行为的机理，分别使用拟一级动力学模型（式（10））、拟二级动力学模型（式（11））以及颗粒内扩散模型（式（12））对M-N样品吸附不同浓度AO7废水的实验数据进行了拟合.

（10）

（11）

（12）

式中：k₁（min^-1）、k₂（g/（mg⋅min））、k_id（mg/（g⋅min^1/2））分别为拟一级、拟二级动力学模型和颗粒内扩散模型的吸附速率常数；q_e为碳材料吸附剂的饱和吸附容量，mg/g.

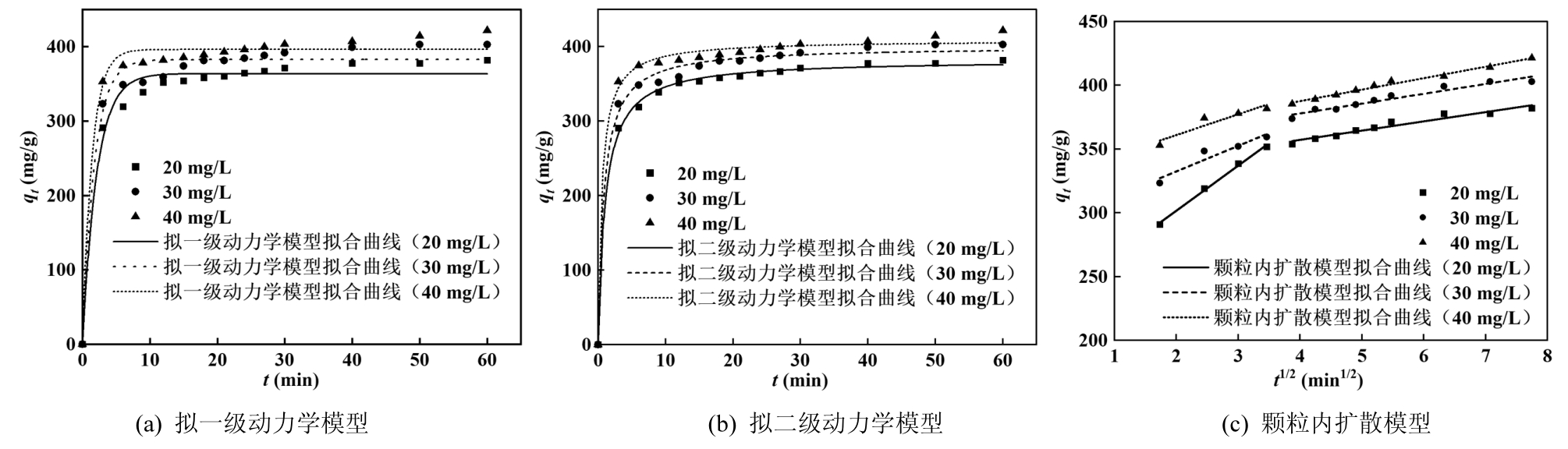

拟合曲线及相应的动力学参数分别见图8和表2.分析结果显示，拟二级动力学模型的R²高于拟一级模型和颗粒内扩散模型，且其计算得到的饱和吸附容量（q_e,cal）与实验值（q_e,exp）更为接近，表明该模型更适合描述M-N对AO7的吸附过程.这说明AO7在M-N上吸附的限速步骤为化学吸附过程，主要受化学相互作用的显著影响^[31]，包括缺陷位点、吡咯氮和吡啶氮所提供的未成对电子与AO7之间的电子供体-受体相互作用，以及石墨晶格与AO7分子间的π-π堆积作用.颗粒内扩散模型揭示的两个线性阶段指示吸附行为受到双阶段控制.初始阶段为AO7从溶液主体向M-N外表面的扩散，即膜扩散阶段；第二阶段为AO7在M-N孔道结构内部向活性吸附位点的进一步扩散，即颗粒内扩散阶段.通过比较两阶段对应的动力学速率常数k_id,1和k_id,2，进一步表明颗粒内扩散阶段为M-N吸附AO7过程中的主要限速步骤^[32].

2.2.3 M-N的吸附等温线

随着AO7的初始浓度增加，浓度梯度的作用导致M-N的吸附能力呈现逐步增长的趋势.将吸附过程与3种经典的吸附等温线模型：Langmuir（式（13））、Freundlich（式（14））和Temkin等温线模型（式（15））进行拟合.

（13）

（14）

（15）

（16）

式中：k_l（L/mg）和k_f（（mg/g）⋅（L/mg）^1/ⁿ）分别为Langmuir等温常数和Freundlich等温常数；k_t和f为Temkin等温模型的常数；q_m为碳材料吸附剂的最大吸附容量，mg/g.

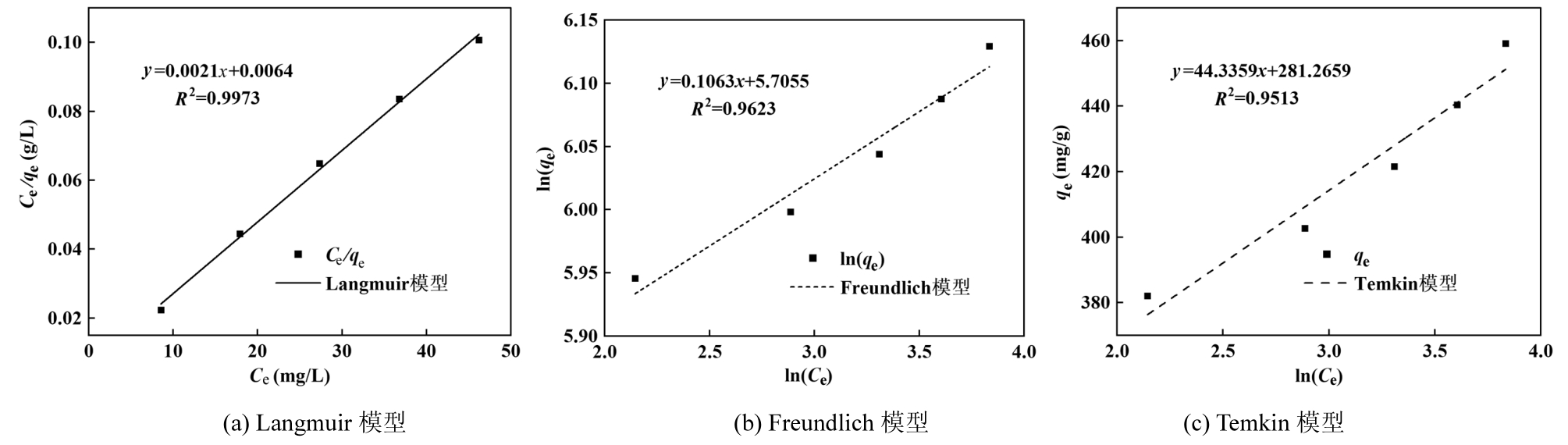

拟合曲线及参数分别见图9和表3.相较于Freundlich模型（R²=0.9623）和Temkin模型（R²=0.9513），Langmuir模型（R²=0.9973）更能准确描述M-N对AO7的吸附等温线，指示AO7在M-N表面均匀分布的吸附位点上发生单层吸附过程^[33].Langmuir模型计算的最大吸附容量为480.77mg/g，与其它已报道的AO7吸附剂相比（表4），M-N展现了优异的AO7吸附性能.对于AO7浓度范围（20~60mg/L），Langmuir模型计算出分离因子R_L（式（16））的值在0.0486~0.1328之间，均落在0~1的范围内.这一结果结合Freundlich模型中1/n小于1的结果，均表明AO7易于在M-N上发生吸附^[34-36].

2.3 碳材料的催化性能

鉴于M-N样品对AO7优异的吸附性能，先进行了30min的吸附实验以达到吸附平衡，随后引入PMS启动催化降解过程.此步骤来排除吸附作用对催化过程中AO7浓度降低的贡献，确保测得的AO7去除率准确反映催化降解效果^[22].

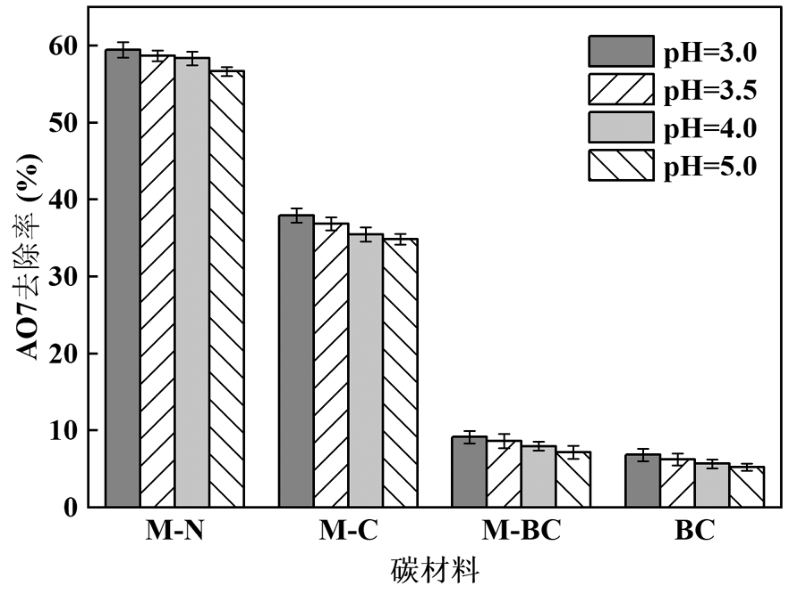

AO7溶液的初始pH值为5.0，吸附实验和PMS引入后的催化氧化过程中的pH值变化如表5所示.由于AO7的pK_a值为1，在pH值变化范围内（3.0~6.0），AO7主要以带负电荷的磺酸基团的阴离子形式存在，PMS引入后引起的pH值变化不会影响其形态^[6].为评估PMS引入后pH值变化对碳材料吸附效果的影响，测定了不同初始pH值条件下（3.0、3.5和4.0），各碳材料在吸附平衡时对AO7的去除率，如图10所示.实验结果表明，当pH值降低至3.0~4.0时，各碳材料对AO7的吸附效果变化不明显，说明PMS的加入对吸附过程的影响不显著.

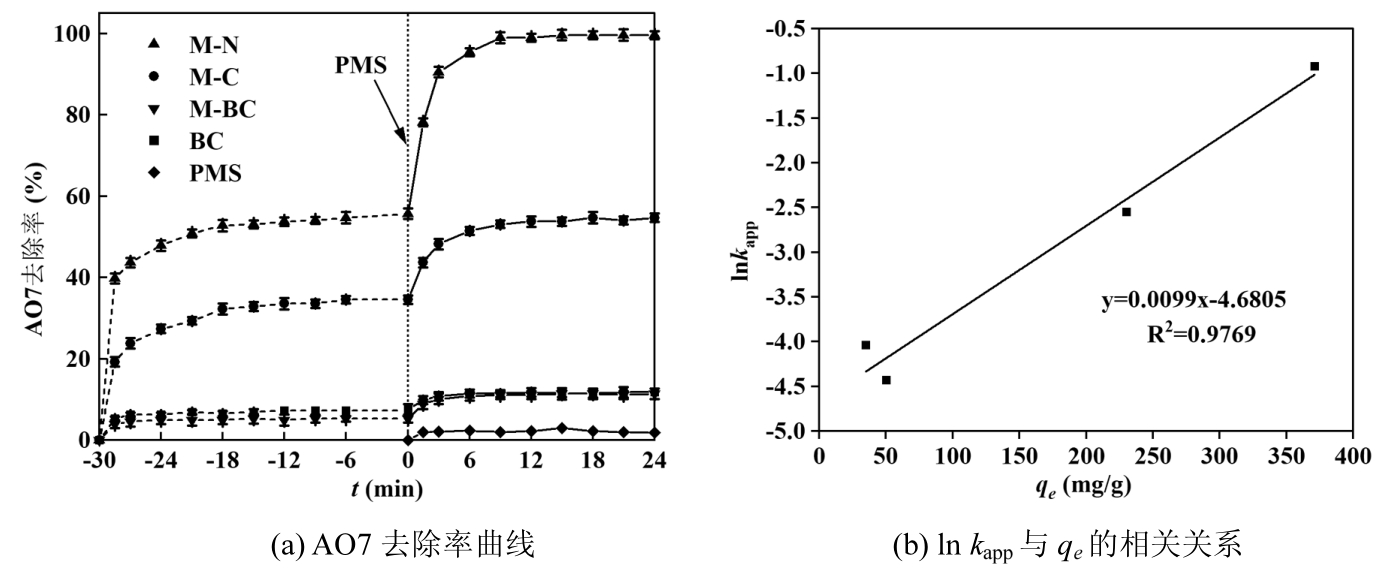

在加入PMS后，AO7的去除率变化曲线如图11（a）所示.单独使用PMS对AO7的降解效率低，表明PMS自活化能力弱，强调了催化剂在活化PMS以增强其氧化效率中的必要性.为定量评估不同催化剂的活性，本研究采用拟一级反应动力学方程（式（17））对实验数据进行拟合，如表6所示.各碳材料的饱和吸附容量（q_e）与反应速率常数的对数（ln k_app）呈正相关关系（图11（b）），表明吸附和催化过程存在明显的协同效应.含氧酸盐在熔融盐体系中的引入不仅改善了碳材料的吸附性能，也显著提高了催化活性.具体而言，M-N的k_app分别是M-C的5.10倍、M-BC的22.64倍以及BC的33.48倍，凸显了其在催化活性方面的优势.相较其它样品，M-N的优异催化活性可归因于其增加的二维片层结构比例、更发达的孔道结构、增强的石墨化转变，以及氮掺杂引入的显著结构缺陷.二维片层结构有助于充分暴露催化活性位点；发达的孔结构促进了有机污染物的物理吸附；增强的石墨化转变提高了M-N中sp²杂化碳结构的比例，从而增强了其电子传导能力；结构缺陷促进了有机污染物和PMS的吸附.

（17）

式中：k_app为降解反应表观反应速率常数，min^-1.

除了上述特性外，M-N最显著的差异在于杂原子氮的掺杂.为了明确其对催化活性的贡献，本研究通过密度泛函理论（DFT）计算了不同含氮官能团以及碳空位、锯齿型/扶手椅型边缘缺陷等对PMS吸附的影响.使用Materials Studio 2019软件中的Dmol³模块进行无自旋限制的DFT计算，其中交换相关函数采用了广义梯度近似（GGA）和Perdew-Burke-Ernzerhof（PBE），基集选择双数值加极化（DNP）.能量收敛容差设定为10^-5Hartree（1Hartree =27.21eV），最大允许力和位移阈值分别设为0.002Hartree/Å和0.005Å.模拟使用了H原子钝化处理悬空键的石墨烯簇模型.

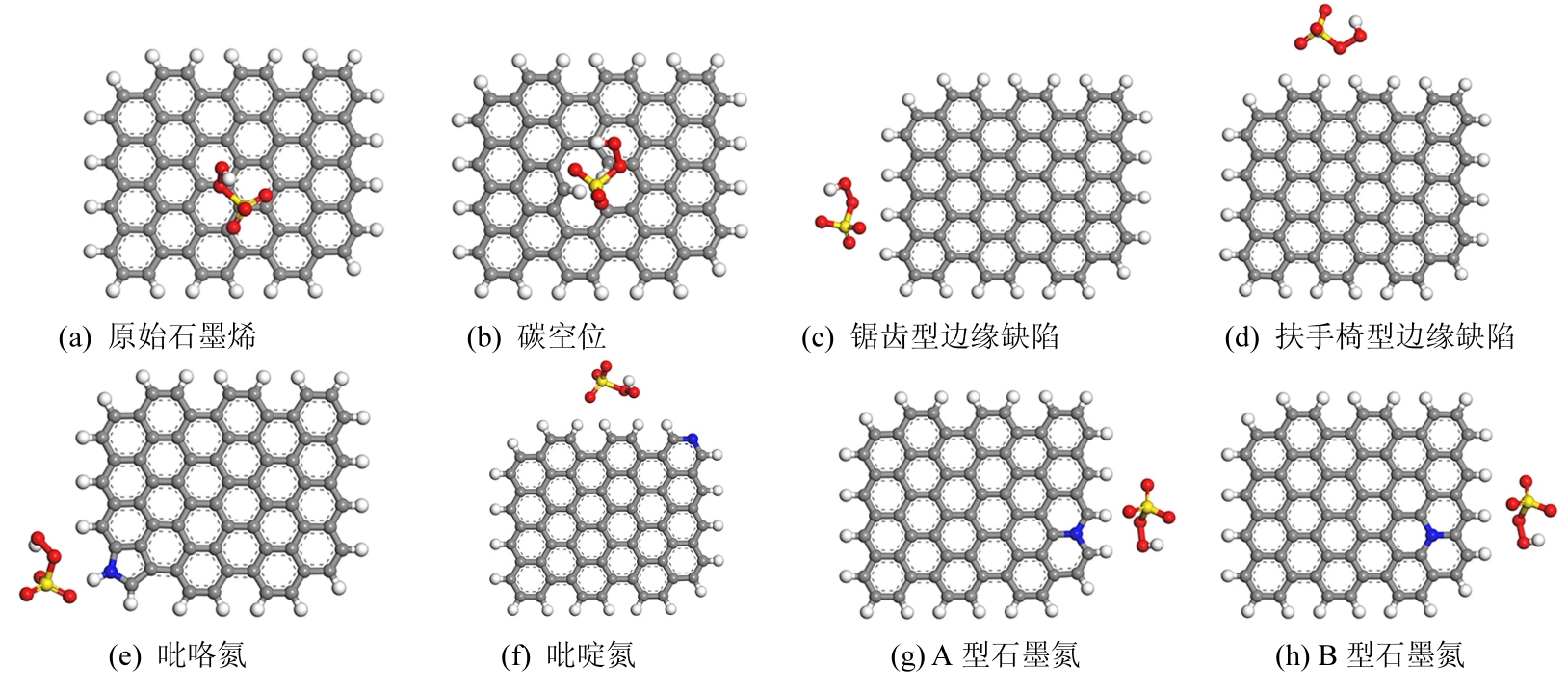

图12展示了构建的原始石墨烯以及具有不同缺陷的石墨烯结构模型，这些类型包括碳空位、锯齿型边缘缺陷、扶手椅型边缘缺陷、吡咯氮、吡啶氮、A型石墨氮和B型石墨氮.进一步，本研究计算了PMS在这些不同模型上的吸附能（E_ads）及PMS中O-O键的键长变化.其中E_ads的计算依据式（18）进行：

（18）

式中：E_graphene₊_PMS表示石墨烯模型上吸附了PMS后的总能量；E_graphene是未吸附PMS的石墨烯模型的总能量；E_PMS是游离状态下PMS的总能量.

计算结果见表7，在游离状态下，PMS中过氧键（O-O）的初始键长为1.357Å.接近不同石墨烯时，PMS的O-O键长显著增加.此外，PMS在吡咯氮、吡啶氮、A型石墨氮和B型石墨氮模型上的吸附能均超过了PMS与未掺杂石墨烯基面结合时的吸附能，也高于PMS在碳空位和边缘缺陷模型上的吸附能.这说明与碳空位和边缘缺陷相比，通过在石墨烯基材料中掺入杂原子氮，尤其是石墨氮，更能提高PMS的吸附效率，促进O-O键的断裂，从而有效活化PMS.

2.4 催化机理研究

2.4.1 ROSs的确定

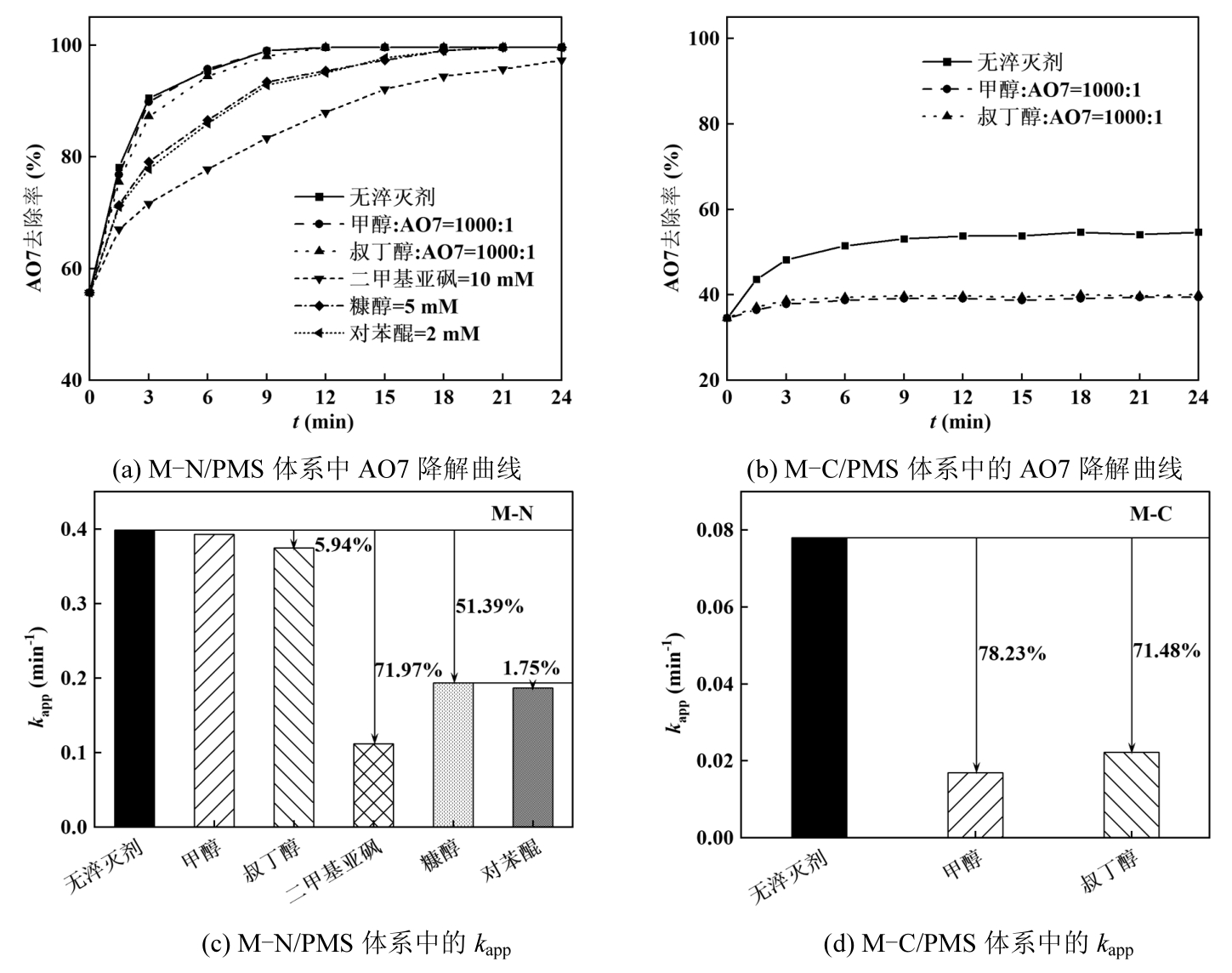

本研究采用自由基淬灭实验和EPR测试，探究了不同含氧酸盐/熔融盐体系下制备的碳材料活化PMS的机理及其与材料结构间的关系.采用高浓度甲醇作为羟基自由基（⋅OH）和硫酸根自由基（

）的淬灭剂，高浓度叔丁醇为⋅OH的淬灭剂^[41].如图13（a）和（c）所示，对M-N/PMS体系而言，甲醇的加入对AO7的降解几乎无影响，而叔丁醇的加入对AO7降解的抑制作用略强于甲醇.这一现象可能源于叔丁醇的介电常数（17.93）显著低于甲醇的介电常数（33.00），导致叔丁醇具有更高的疏水性^[42]，从而通过淬灭M-N催化剂的表面结合自由基，抑制AO7的降解反应.基于以上发现，进一步采用二甲基亚砜来淬灭表面结合自由基^[43].实验结果显示，10mmol/L的二甲基亚砜显著抑制了AO7的降解过程，这表明在M-N/PMS体系中，存在大量的表面结合自由基，而游离的⋅OH和

几乎不产生.非自由基路径中单线态氧（¹O₂）对AO7降解的贡献通过添加糠醇来体现，结果发现糠醇使M-N/PMS体系中AO7降解的k_app降低了51.39%.由于糠醇还可有效淬灭⋅OH和

^[44]，且这两种自由基对AO7降解的贡献已被排除，因此确认¹O₂是促使AO7去除的重要活性组分.此外，加入对苯醌对超氧自由基（

）淬灭后得到的k_app与糠醇处理后的结果接近，考虑到对苯醌也可与¹O₂快速反应^[45]，因此仅通过淬灭实验不能确认

在M-N/PMS体系内存在.

如图13（b）和（d）所示，与M-N/PMS体系不同，在M-C/PMS体系中加入高浓度甲醇和叔丁醇后，对AO7的降解反应产生了显著的抑制效果，其k_app分别降低了78.23%和71.48%.这表明在M-C/PMS体系中，主要是通过⋅OH，以及少量的

来实现AO7的降解.

由于淬灭剂可能会在催化剂表面与PMS或AO7之间发生竞争吸附，这种相互作用可能会对淬灭剂的抑制效果产生放大影响^[13].此外，淬灭剂对多种ROSs均具有清除能力^[44].因此，仅用自由基淬灭实验确定特定类型的ROSs的存在并不充分，需结合EPR测试以增强验证的严谨性.

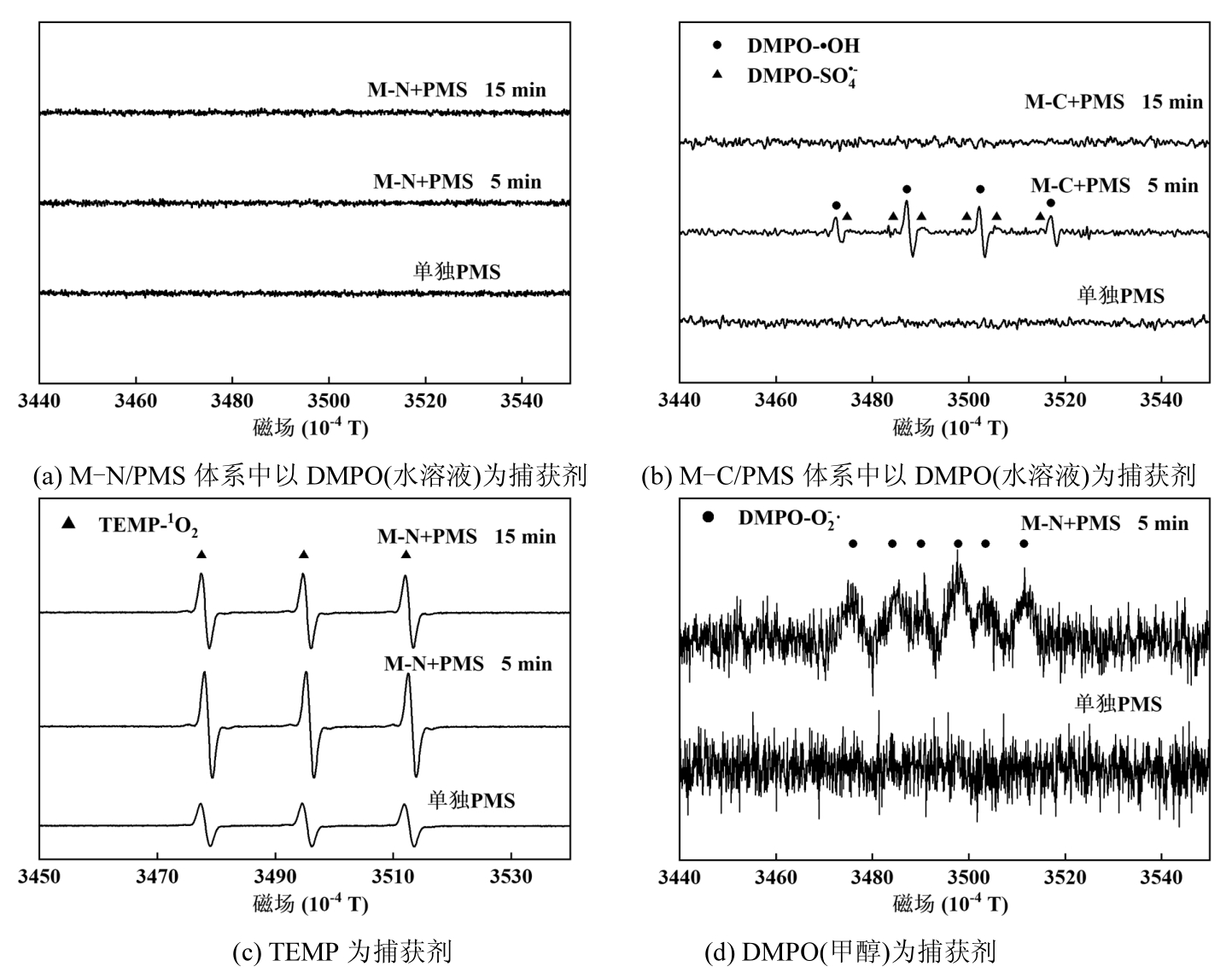

首先采用DMPO作为自由基捕获剂，分别在M-N/PMS和M-C/PMS体系内进行⋅OH和

的捕获实验.如图14（a）（b）所示，在M-N/PMS体系中，未检测到与DMPO相加和的任何自旋物质的特征信号峰.结合自由基淬灭实验的结果，可认为在该体系内几乎不产生自由基⋅OH和

.在M-C/PMS体系内，反应进行5min时检测到了DMPO-⋅OH特征1：2：2：1四重峰和很弱的

特征峰，在淬灭实验中通过甲醇和叔丁醇对AO7去除影响的对比中，已确认⋅OH为主要的ROSs，而

含量远低于⋅OH.此外，

在酸性环境下易发生自淬灭反应（式（19））^[46]，这进一步解释了

信号强度较低.

（19）

然而，当反应进行至15min时，体系内未再检测到DMPO-⋅OH的特征信号，表明M-C催化剂此时几乎不再产生ROSs.这一现象与图10所示M-C/PMS体系中AO7去除率的趋势相符.尽管AO7的浓度较高，其去除率随反应时间的增加不再提高，表明以自由基机制为主的M-C的催化活性迅速衰减.

随后，利用TEMP来捕获M-N/PMS中的¹O₂，如图14（c）所示.体系内的TMPO-¹O₂信号强度随着M-N的加入而显著增强，结合自由基淬灭实验，证实了M-N在活化PMS过程中产生了大量的¹O₂.此外，在甲醇溶液中进行的DMPO捕获

的实验中，观察到如图14（d）所示的微弱的

加合物信号，表明体系内存在少量的

因此，综合自由基淬灭实验和EPR测试的结果可知，M-N催化剂活化PMS降解AO7的机制主要是通过表面结合自由基和¹O₂的作用，辅以少量的

；而M-C/PMS体系内则主要依靠⋅OH和

来降解AO7.

2.4.2 PMS活化机理的提出

M-N/PMS体系的自由基淬灭实验表明，即使加入不同的淬灭剂，AO7的降解反应仍能维持一定的速率，体现其并不完全依赖于ROSs.这表明M-N活化PMS还存在其它的非自由基机制.通过先前的自由基淬灭实验，已经确认M-N在活化PMS的过程中会产生大量的表面结合自由基，其实际上是通过PMS与M-N形成表面复合物M-N-PMS^*后，碳催化剂介导了吸附的AO7的电子向该复合物迁移，随后复合物的分解产生了表面结合的

，然后进一步转化为表面结合的⋅OH（式（20）和式（21））^[20,47].

（20）

（21）

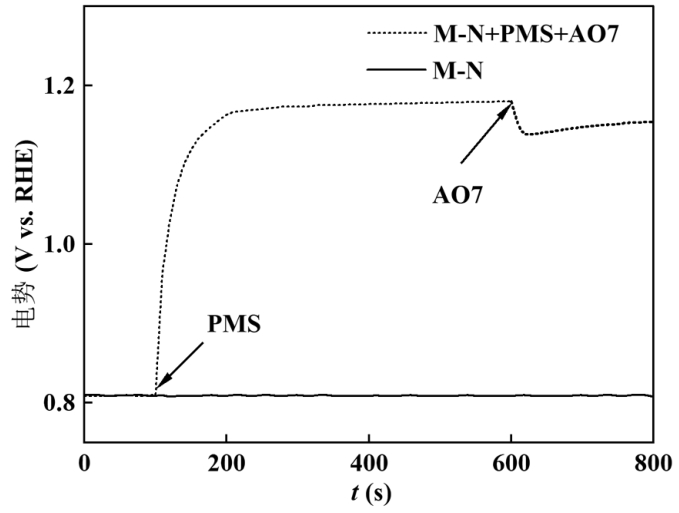

电化学测试揭示了AO7在M-N催化剂的介导下向M-N-PMS^*复合物传递电子的过程.对M-N进行的计时电位测试结果如图15所示，PMS加入后，M-N的电位出现增加并最终趋于稳定，这一稳定电位反映了M-N与PMS相互作用后形成的亚稳态复合物.当向该体系中引入AO7污染物后，观察到复合物的电位有所下降，这表明AO7的电子被转移到了亚稳态复合物上，导致复合物的分解及污染物AO7的氧化降解.由此证实了在M-N/PMS体系中，电子传递是AO7降解过程中重要的非自由基途径.

DFT计算结果显示，氮掺杂显著降低了PMS在其邻近碳原子上的吸附能.因此可推断M-N中氮的掺杂为形成大量亚稳态中间体提供了潜在的活性位点.此外，M-N的二维掺氮结构可能促进了其电子传导性能的增强.因此，碳结构缺陷位点包括碳空位、锯齿型和扶手椅型边缘缺陷以及氮掺杂共同促进了PMS的吸附，PMS或向这些缺陷位点提供电子使其被活化产生¹O₂和

（式（22）-（25））^[48]，或与碳催化剂形成亚稳态复合中间体，与有机污染物AO7发生电子转移并形成表面结合自由基，从而进一步降解AO7.

（22）

（23）

（24）

（25）

本研究通过引入含氧酸盐，有效减少了制备高石墨化和多缺陷位点的多孔碳纳米片过程中所需的熔融盐用量，从而降低了碳材料的生产成本，为大规模应用奠定了基础.所制备的M-N材料在吸附AO7和活化PMS降解AO7方面表现出优异性能，证明了其在高效去除有机污染物方面的应用潜力.未来研究可进一步探索该材料在不同有机污染物治理中的应用，并结合实际工艺条件进行验证，以提升其在废水处理中的应用价值.

3 结论

收起

3.1 含氧酸盐在熔融盐辅助葡萄糖热解体系中促进了片层结构和孔结构的形成，有助于在低熔融盐比例下合成具有高石墨化度和多缺陷位点的多孔二维碳纳米片.其中，KNO₃因其更强的氧化性和氮掺杂的引入，使M-N展现出更加明显的结构特征.

3.2 含氧酸盐/熔融盐体系显著提高了碳材料的吸附能力.M-N对AO7的吸附动力学符合拟二级动力学模型，其最大吸附容量为480.77mg/g.M-N发达的孔结构、丰富的缺陷位点和sp²碳杂化结构增强了其对AO7的物理和化学吸附能力.

3.3 吸附与催化过程呈现协同效应，M-N样品在高吸附性能的基础上表现出优异的PMS活化性能，AO7在M-N/PMS体系中的降解反应速率常数为0.3984min^-1，分别是M-C的5.10倍、M-BC的22.64倍以及BC的33.48倍.结合结构表征和DFT计算发现，M-N的高催化活性源于发达的孔结构、高石墨化度和多缺陷位点，尤其是氮掺杂，不仅增加了结构缺陷，也是最关键的活性增强因素.

3.4 M-N活化PMS以非自由基机理为主，包括形成M-N-PMS^*亚稳态复合中间体，碳催化剂介导的AO7和M-N-PMS^*之间的电子转移，表面结合自由基和¹O₂.

基金

收起

国家重点研发项目(2018YFC1901300)

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

Zhu

，Xiao

，Wang

，et al. Efficient peroxymonosulfate (PMS)activation by visible-light-driven formation of polymorphic amorphous manganese oxides [J]. Journal of Hazardous Materials，2022，427:127938.

[2]

，Feng

，Tang

，et al. Metal-free carbon materials for persulfate-based advanced oxidation process: Microstructure，property and tailoring [J]. Progress in Materials Science，2020，111:100654.

[3]

宋永伟，罗浩伟，杨俊，等. Box-Behnken设计优化制备高比表面积柚皮基生物炭及其亚甲基蓝吸附机理 [J]. 中国环境科学，2023，43(12):6363-6373.

Song

Y W

，Luo

H W

，Yang

，et al. Optimized preparation of high specific surface area pomelo peel-based biochar by Box-Behnken design and its methylene blue adsorption mechanism [J]. China Emvironmental Science，2023，43(12):6363-6373.

[4]

Kapoor

R T

，Danish

，Singh

R S

，et al. Exploiting microbial biomass in treating azo dyes contaminated wastewater: Mechanism of degradation and factors affecting microbial efficiency [J]. Journal of Water Process Engineering，2021，43:102255.

[5]

Al-Sharabi

，Baiocco

，Lobel

B T

，et al. Magnetic zinc oxide/silica microbeads for the photocatalytic degradation of azo dyes [J]. Colloids and Surfaces A: Physicochemical and Engineering Aspects，2024，695:134169.

[6]

Wang

，Tong

，Chen

，et al. Activation of peroxymonosulfate by g-C₃N₄/ε-MnO₂microspheres for nonradical pathway degradation of organic pollutants in water: Catalytic mechanism and degradation path[J]. Chemical Engineering Journal，2023，459:141643.

[7]

李文璇，张佩琴，孙建富，等. 氮掺杂碳负载氧化钴纳米团簇活化过一硫酸盐 [J]. 中国环境科学，2023，43(5):2341-2346.

W X

，Zhang

P Q

，Sun

J F

，et al. Nitrogen-doped carbon supported cobalt oxide clusters for peroxymonosulfate activation [J]. China Environmental Science，2023，43(5):2341-2346.

[8]

相里鹏，崔佳丽，张峰，等. 磁性生物炭活化过硫酸盐去除水中罗丹明B [J]. 中国环境科学，2023，43(4):1672-1687.

Xiangli

，Cui

J L

，Zhang

，et al. Removal of Rhodamine B from aqueous solutions by magnetic biochar activated persulfate [J]. China Environmental Science，43(4):1672-1687.

[9]

闫新龙，黄志刚，胡清勋，等. Cu/Co掺杂多孔炭活化过硫酸盐降解水中硝基酚研究 [J]. 化工学报，2023，74(3):1102-1112.

Yan

X L

，Huang

Z G

，Hu

Q X

，et al. Catalytic nitrophenol degradation via peroxymonosulfate activation over Cu/Co doped porous carbon [J]. CIESC Journal，2023，74(3):1102-1112.

[10]

王渊源，阎鑫，艾涛，等. 碳化泡沫负载Co₃O₄活化过硫酸盐降解罗丹明B [J]. 环境科学，2022，43(4):2039-2046.

Wang

Y Y

，Yan

，Ai

，et al. Carbonized foam supported Co₃O₄ activated peroxymonosulfate towards Rhodamine B degradation [J]. Environmental Science，2022，43(4):2039-2046.

[11]

雷倩，许路，艾伟，等. CDs-BOC复合催化剂可见光下活化过硫酸盐降解典型PPCPs [J]. 环境科学，2021，42(6):2885-2895.

Lei

，Xu

，Ai

，et al. CDs-BOC nanophotocatalyst activating persulfate under visible light for the efficient degradation of typical PPCPs [J]. Environmental Scinece，2021，42(6):2885-2895.

[12]

Hou

，Zhan

，Huang

，et al. Persulfate activation induced by ascorbic acid for efficient organic pollutants oxidation [J]. Chemical Engineering Journal，2020，382:122355.

[13]

，Zeng

，Tan

，et al. Nitrogen-doped biochar fiber with graphitization from Boehmeria nivea for promoted peroxymonosulfate activation and non-radical degradation pathways with enhancing electron transfer [J]. Applied Catalysis B: Environmental，2020，269:118850.

[14]

Wang

，Qin

，Zhu

，et al. Nitrogen-doped reduced graphene oxide as a bifunctional material for removing bisphenols: Synergistic effect between adsorption and catalysis [J]. Environ Sci Technol，2015，49(11):6855-6864.

[15]

，Wang

，Zhu

. Decontamination of bisphenol A from aqueous solution by graphene adsorption [J]. Langmuir，2012，28(22):8418-8425.

[16]

Chen

，Oh

W D

，Hu

Z T

，et al. Enhancing sulfacetamide degradation by peroxymonosulfate activation with N-doped graphene produced through delicately-controlled nitrogen functionalization via tweaking thermal annealing processes [J]. Applied Catalysis B: Environmental，2018，225:243-257.

[17]

Duan

，Sun

，Kang

，et al. Insights into heterogeneous catalysis of persulfate activation on dimensional-structured nanocarbons [J]. ACS Catal，2015，5(8):4629-4636.

[18]

Liu

，Giordano

，Antonietti

. A facile molten-salt route to graphene synthesis [J]. Small，2014，10(1):193-200.

[19]

Liu

，Antonietti

. Molten salt activation for synthesis of porous carbon nanostructures and carbon sheets [J]. Carbon，2014，69:460-466.

[20]

Hao

，Du

，Gu

，et al. Facile synthesis of N-rich carbon nanosheets derived from antibiotic mycelial dregs as efficient catalysts for peroxymonosulfate activation [J]. Separation and Purification Technology，2023，306:122571.

[21]

Díez

，Fuertes

A B

，Sevilla

. Molten salt strategies towards carbon materials for energy storage and conversion [J]. Energy Storage Materials，2021，38:50-69.

[22]

Shen

，Zhu

，He

，et al. Tetracycline removal via adsorption and metal-free catalysis with 3D macroscopic N-doped porous carbon nanosheets: Non-radical mechanism and degradation pathway [J]. Journal of Environmental Sciences (China)，2022，111:351-366.

[23]

张小蕊，邹冲，赵俊学，等. XRD和Raman法评估热解气氛中H₂和CO对半焦化学结构的影响 [J]. 燃料化学学报，2019，47(11):1288-1297.

Zhang

X R

，Zou

，Zhao

J X

，et al. Effect of H₂ and CO as pyrolysis atmosphere on chemical structure of char by XRD and Raman methods [J]. Journal of Fuel Chemistry and Technology，2019，47(11):1288-1297.

[24]

Sun

，Wang

，Tebyetekerwa

，et al. Electrocapacitive desalination with nitrogen-doped hierarchically structured carbon prepared using a sustainable salt-template method [J]. Chemical Engineering Journal，2022，446:137211.

[25]

Díez

，Ferrero

G A

，Sevilla

，et al. A sustainable approach to hierarchically porous carbons from tannic acid and their utilization in supercapacitive energy storage systems [J]. Journal of Materials Chemistry A，2019，7(23):14280-14290.

[26]

Wan

，Sun

，Tsang

D C W

，et al. Customised fabrication of nitrogen-doped biochar for environmental and energy applications [J]. Chemical Engineering Journal，2020，401:126136.

[27]

Xue

，Wang

，Zhu

，et al. Sustainable and recyclable synthesis of porous carbon sheets from rice husks for energy storage: A strategy of comprehensive utilization [J]. Industrial Crops and Products，2021，170:113724.

[28]

，Zhang

，Gao

，et al. Li₂MnSiO₄@C nanocomposite as a high-capacity cathode material for Li-ion batteries [J]. Journal of Materials Chemistry A，2013，1(40):12650-12656.

[29]

Chernyak

S A

，Ivanov

A S

，Stolbov

D N

，et al. N-doping and oxidation of carbon nanotubes and jellyfish-like graphene nanoflakes through the prism of Raman spectroscopy [J]. Applied Surface Science，2019，488:51-60.

[30]

Indrawirawan

，Sun

，Duan

，et al. Nanocarbons in different structural dimensions (0-3D) for phenol adsorption and metal-free catalytic oxidation [J]. Applied Catalysis B: Environmental，2015，179:352-362.

[31]

Huang

，Wang

，Niu

，et al. Adsorptive removal of oxytetracycline in wastewater by Cu/Al doped carbon microspheres prepared from low-molecular-weight chitosan [J]. Journal of Environmental Chemical Engineering，2023，11(2):109496.

[32]

Liu

，Zhong

L B

，Zhao

Q B

，et al. Synthesis of Fe₃O₄/polyacrylonitrile composite electrospun nanofiber mat for effective adsorption of tetracycline [J]. ACS Applied Materials & Interfaces，2015，7(27):14573-14583.

[33]

陈爱侠，关娟娟，卫潇，等. 同步活化氮掺杂海藻酸钠基多孔碳制备及对双酚A的高效吸附 [J]. 中国环境科学，2022，42(1):160-171.

Chen

A X

，Guan

J J

，Wei

，et al. Efficient adsorption of BPA by alginate-based porous carbon with the preparation of synchronous activation and nitrogen doping [J]. China Environmental Science，2022，42(1):160-171.

[34]

，Li

，Jiang

，et al. Enhanced adsorption for fluoroquinolones by MnOx-modified palygorskite composites: Preparation，properties and mechanism [J]. Separation and Purification Technology，2022，299:121468.

[35]

Pezoti Junior

，Cazetta

A L

，Gomes

R C

，et al. Synthesis of ZnCl₂-activated carbon from macadamia nut endocarp (Macadamia integrifolia) by microwave-assisted pyrolysis: Optimization using RSM and methylene blue adsorption [J]. Journal of Analytical and Applied Pyrolysis，2014，105:166-176.

[36]

Zhu

，Liu

，Qian

，et al. Preparation of magnetic porous carbon from waste hydrochar by simultaneous activation and magnetization for tetracycline removal [J]. Bioresource Technology，2014，154:209-214.

[37]

Bouzikri

，Ouasfi

，Khamliche

. Bifurcaria bifurcata activated carbon for the adsorption enhancement of Acid Orange 7 and Basic Red 5 dyes: Kinetics，equilibrium and thermodynamics investigations[J]. Energy Nexus，2022，7:100138.

[38]

Nistor

M-A

，Halip

，Muntean

S G

，et al. Modeling and optimization of Acid Orange 7 adsorption process using magnetite/carbon nanocomposite [J]. Sustain Chem Pharm，2022，29:100778.

[39]

Yusuf

，Khan

M A

，Otero

，et al. Synthesis of CTAB intercalated graphene and its application for the adsorption of AR265 and AO7 dyes from water [J]. Journal of Colloid and Interface Science，2017，493:51-61.

[40]

Noorimotlagh

，Darvishi Cheshmeh Soltani

，Khataee

A R

，et al. Adsorption of a textile dye in aqueous phase using mesoporous activated carbon prepared from Iranian milk vetch [J]. Journal of the Taiwan Institute of Chemical Engineers，2014，45(4):1783-1791.

[41]

周宇辉，林洋仟，王御豪，等. 磁性复合材料活化过硫酸盐去除水中双酚A [J]. 中国环境科学，2024，44(2):832-840.

Zhou

Y H

，Lin

Y Q

，Wang

Y H

，et al. Removing bisphenol A with magnetic sandwich composite activated peroxymonosulfate [J]. China Environmental Science，2024，44(2):832-840.

[42]

Speight

. Lange's Handbook of Chemistry，70 th Anniversary Edition[M]. New York: McGraw-Hill Education，2005.

[43]

Yao

，Lian

，Wu

，et al. Synthesis of “sea urchin”-like carbon nanotubes/porous carbon superstructures derived from waste biomass for treatment of various contaminants [J]. Applied Catalysis B: Environmental，2017，219:563-571.

[44]

Gao

，Guo

，Zhan

，et al. Assessment of the validity of the quenching method for evaluating the role of reactive species in pollutant abatement during the persulfate-based process [J]. Water Research，2022，221:118730.

[45]

Wang

，Yu

. Challenges and pitfalls in the investigation of the catalytic ozonation mechanism: A critical review [J]. Journal of Hazardous Materials，2022，436:129157.

[46]

Fang

G-D

，Dionysiou

D D

，Al-Abed

S R

，et al. Superoxide radical driving the activation of persulfate by magnetite nanoparticles: Implications for the degradation of PCBs [J]. Applied Catalysis B: Environmental，2013，129:325-332.

[47]

Miao

，Liu

，Wang

，et al. The role of Fe-N_x single-atom catalytic sites in peroxymonosulfate activation: Formation of surface-activated complex and non-radical pathways [J]. Chemical Engineering Journal，2021，423:130250.

[48]

Liu

，Zhou

，Tan

，et al. Defect engineering of MOF-derived carbon for peroxymonosulfate activation to degrade sulfadiazine: Roles of carbon vacancies and edge defects [J]. ACS ES&T Engineering，2023，3(11):2038-2050.

2025年第45卷第1期

PDF下载

引用本文

BibTeX

文章信息

接收时间：2024-06-13
首发时间：2026-03-18
出版时间：2025-01-20

补充材料

相关文章

文章信息

作者

出版历史

收稿日期：2024-06-13

基金

国家重点研发项目(2018YFC1901300)

作者信息

^1.中国科学院过程工程研究所，介科学与工程全国重点实验室，北京 100190

^2.中国科学院大学中丹学院，北京 100049

^3.中国丹麦科研教育中心，北京 100049

^4.中国科学院大学化学工程学院，北京 100049

通讯作者:

*责任作者，研究员，sgli@ipe.ac.cn

参考文献

分享链接

https://castjournals.cast.org.cn/joweb/zghjkx/CN/1241049974708949414

分享至

全文二维码

扫描看全文

引用本文

BibTeX

本文的引用情况

2种不同金属材料的力学参数

科 Family	属数 Number of genus	种数 Number of species	占总种数比例 Percentage of total species (%)	属 Genus	种数 Number of species	占总种数比例 Percentage of total species (%)
鹅膏菌科Amanitaceae	2	11	5.26	鹅膏菌属 Amanita	10	4.78
小菇科 Mycenaceae	2	12	5.74	丝盖伞属 Inocybe	5	2.39
多孔菌科 Polyporaceae	8	14	6.70	蜡蘑属 Laccaria	5	2.39
红菇科 Russulaceae	3	23	11.00	小皮伞属 Marasmius	6	2.87
				小菇属 Mycena	11	5.26
				光柄菇属 Pluteus	5	2.39
				红菇属 Russula	17	8.13
				栓菌属 Trametes	5	2.39

关闭全屏

BibTeX
EndNote
RefWorks
TxT

碳材料	比表面积(m²/g)	孔体积(cm³/g)	平均孔径(nm)	XPS分析元素组成(at.%)	I_D1/I_G
BC	610.93	0.29	1.87	88.38	11.62	—	2.38
M-BC	533.00	0.30	2.22	95.08	4.92	—	2.42
M-C	962.57	0.69	2.85	94.63	5.37	—	2.48
M-N	1484.55	0.78	2.09	91.14	4.95	3.91	2.68

碳材料

比表面积(m²/g)

孔体积(cm³/g)

平均孔径(nm)

XPS分析元素组成(at.%)

I_D1/I_G

610.93

0.29

1.87

88.38

11.62

—

2.38

M-BC

533.00

0.30

2.22

95.08

4.92

—

2.42

M-C

962.57

0.69

2.85

94.63

5.37

—

2.48

M-N

1484.55

0.78

2.09

91.14

4.95

3.91

2.68

吸附动力学模型	参数	AO7浓度
拟一级动力学	q_e,exp(mg/g)	382.0680	402.7477	421.5474
q_e,cal(mg/g)	363.6693	382.6278	396.2608
k₁(min^-1)	0.4722	0.5631	0.7026
R²	0.9808	0.9752	0.9844
拟二级动力学	q_e,exp(mg/g)	382.0680	402.7477	421.5474
q_e,cal(mg/g)	382.4218	400.1595	408.8154
k₂(g/(mgmin))	0.0025	0.0029	0.0044
R²	0.9980	0.9939	0.9944
颗粒内扩散	阶段1	k_id,1(mg/(g⋅min^1/2))	35.3421	20.0589	16.3038
C₁(mg/g)	231.0666	292.4213	328.4456
R²	0.9930	0.8568	0.8128
阶段2	k_id,2(mg/(g⋅min^1/2))	7.2512	7.6988	8.9969
C₂(mg/g)	328.2782	347.2233	351.6653
R²	0.9369	0.9341	0.9859

吸附动力学模型

参数

AO7浓度

C₀=20mg/L

C₀=30mg/L

C₀=40mg/L

拟一级动力学

q_e,exp(mg/g)

382.0680

402.7477

421.5474

q_e,cal(mg/g)

363.6693

382.6278

396.2608

k₁(min^-1)

0.4722

0.5631

0.7026

R²

0.9808

0.9752

0.9844

拟二级动力学

q_e,exp(mg/g)

382.0680

402.7477

421.5474

q_e,cal(mg/g)

382.4218

400.1595

408.8154

k₂(g/(mgmin))

0.0025

0.0029

0.0044

R²

0.9980

0.9939

0.9944

颗粒内扩散

阶段1

k_id,1(mg/(g⋅min^1/2))

35.3421

20.0589

16.3038

C₁(mg/g)

231.0666

292.4213

328.4456

R²

0.9930

0.8568

0.8128

阶段2

k_id,2(mg/(g⋅min^1/2))

7.2512

7.6988

8.9969

C₂(mg/g)

328.2782

347.2233

351.6653

R²

0.9369

0.9341

0.9859

吸附等温线模型	参数	数值
Langmuir模型	q_m(mg/g)	480.7692
k_l(L/mg)	0.3265
R²	0.9973
Freundlich模型	k_f((mg/g)⋅(L/mg)^1/n)	300.5097
n	9.4065
R²	0.9623
Temkin模型	k_t	44.3359
f	556.3633
R²	0.9513

吸附等温线模型

参数

数值

Langmuir模型

q_m(mg/g)

480.7692

k_l(L/mg)

0.3265

R²

0.9973

Freundlich模型

k_f((mg/g)⋅(L/mg)^1/n)

300.5097

9.4065

R²

0.9623

Temkin模型

k_t

44.3359

556.3633

R²

0.9513

吸附剂	q_m(mg/g)
活性炭^[37]	82.56
磁铁矿/碳纳米复合材料^[38]	180.04
十六烷基三甲基溴化铵插层石墨烯^[39]	355.89
介孔活性炭^[40]	99.00
M-N	480.77

吸附剂

q_m(mg/g)

活性炭^[37]

82.56

磁铁矿/碳纳米复合材料^[38]

180.04

十六烷基三甲基溴化铵插层石墨烯^[39]

355.89

介孔活性炭^[40]

99.00

M-N

480.77

碳材料	pH值
M-N	5.0	5.9	3.7	3.5
M-C	5.0	5.5	3.6	3.4
M-BC	5.0	5.2	3.5	3.4
BC	5.0	5.2	3.5	3.4

碳材料

pH值

吸附初始

吸附平衡

加入PMS

反应24min后

M-N

5.0

5.9

3.7

3.5

M-C

5.0

5.5

3.6

3.4

M-BC

5.0

5.2

3.5

3.4

5.0

5.2

3.5

3.4

催化氧化体系	k_app(min^-1)	R²
PMS	0.0013 ± 0.0003	0.7307
BC/PMS	0.0119 ± 0.0027	0.9512
M-BC/PMS	0.0176 ± 0.0046	0.9351
M-C/PMS	0.0781 ± 0.0126	0.9745
M-N/PMS	0.3984 ± 0.0285	0.9849

催化氧化体系

k_app(min^-1)

R²

PMS

0.0013 ± 0.0003

0.7307

BC/PMS

0.0119 ± 0.0027

0.9512

M-BC/PMS

0.0176 ± 0.0046

0.9351

M-C/PMS

0.0781 ± 0.0126

0.9745

M-N/PMS

0.3984 ± 0.0285

0.9849

结构模型	E_ads(eV)	I_O-O(Å)
PMS	—	1.357
原始石墨烯	-1.227	1.458
碳空位	-1.473	1.472
锯齿型边缘缺陷	-1.875	1.479
扶手椅型边缘缺陷	-1.839	1.475
吡咯氮	-1.949	1.477
吡啶氮	-1.896	1.479
A型石墨氮	-2.474	1.479
B型石墨氮	-2.200	1.480

结构模型

E_ads(eV)

I_O-O(Å)

PMS

—

1.357

原始石墨烯

-1.227

1.458

碳空位

-1.473

1.472

锯齿型边缘缺陷

-1.875

1.479

扶手椅型边缘缺陷

-1.839

1.475

吡咯氮

-1.949

1.477

吡啶氮

-1.896

1.479

A型石墨氮

-2.474

1.479

B型石墨氮

-2.200

1.480
