基于原位延时成像算法的快速抗菌药物敏感性测试方法

PDF下载

高千惠 ¹^,² , 徐亦雯 ² , 陈弘毅 ¹^,² , 胡慧杰 ² , 蒙思宇 ² , 张长松 ³ , 王婷 ³ , 张志强 ¹^,²^,^* , 宋一之 ¹^,²^,^*

微生物学报 | 技术与方法 2024,64(9): 3533-3546

收起

微生物学报 | 技术与方法 2024, 64(9): 3533-3546

基于原位延时成像算法的快速抗菌药物敏感性测试方法

全屏

高千惠¹^,², 徐亦雯², 陈弘毅¹^,², 胡慧杰², 蒙思宇², 张长松³, 王婷³, 张志强¹^,²^,^*, 宋一之¹^,²^,^*

作者信息

1 中国科学技术大学生物医学工程学院(苏州), 安徽合肥 230026

2 中国科学院苏州生物医学工程技术研究所, 江苏苏州 215163

3 南京大学医学院附属苏州医院(苏州科技城医院)检验科, 江苏苏州 215163

Rapid antimicrobial susceptibility test based on in-situ time-lapsed imaging of microcolonies

Qianhui GAO¹^,², Yiwen XU², Hongyi CHEN¹^,², Huijie HU², Siyu MENG², Changsong ZHANG³, Ting WANG³, Zhiqiang ZHANG¹^,²^,^*, Yizhi SONG¹^,²^,^*

Affiliations

1 School of Biomedical Engineering (Suzhou), University of Science and Technology of China, Hefei 230026, Anhui, China

2 Suzhou Institute of Biomedical Engineering and Technology, Chinese Academy of Sciences, Suzhou 215163, Jiangsu, China

3 The Affiliated Suzhou Hospital of Nanjing University Medical School (Suzhou Science and Technology Town Hospital), Suzhou 215163, Jiangsu, China

出版时间: 2024-05-30 doi: 10.13343/j.cnki.wsxb.20240113

文章导航

摘要

收起

【目的】每年有700多万人因抗生素使用不当或不及时而死于细菌感染。抗菌药物敏感性测试(antimicrobial susceptibility test, AST)在临床上被用于指导抗生素治疗，传统的临床检测方法至少需要16−20 h才能获得检测结果，存在局限性。开发基于细菌形态分析的新型快速AST方法，有助于提高诊断效率，为危急重症的细菌感染患者提供及时的治疗。【方法】开发一种原位微菌落延时成像技术，将细菌孵育、抗生素给药、显微成像和图像处理算法相结合。通过成像设备和算法两个维度对齐图像，原位追踪不同浓度抗生素作用下菌落的形态变化，从而判断药敏结果。【结果】经过实验验证，该技术对革兰氏阳性菌和革兰氏阴性菌均有效，可在2 h内测定最低抑菌浓度(minimal inhibitory concentration, MIC)，与临床金标准方法结果一致。【结论】本研究的快速AST方法显著缩短了获得AST报告的时间，并且有望用于更广泛的菌株和抗生素组合。

关键词

霍夫变换 / 细菌形态 / 图像识别 / 快速药敏 / 原位孵育

Abstract

收起

[Objective] Over 7 million people die from bacterial infections every year due to the inappropriate or untimely use of antibiotics. Antimicrobial susceptibility test (AST) is a routine method guiding antibiotic therapy in clinical practice, while the existing methods have limitations as they require at least 16–20 h to get the results. We aimed to develop a novel rapid AST method based on bacterial morphology analysis, which can improve the diagnosis efficiency and provide timely treatment for the patients with bacterial infections, especially for urgent cases. [Methods] We developed an in-situ time-lapsed imaging (ISM-TLI) technique for microcolonies by combining bacterial incubation, in vitro antibiotic treatment, microscopic imaging, and image processing algorithm. The combination of the imaging device with the algorithm enabled the tracing of the morphological changes of colonies treated with different concentrations of antibiotics in-situ and the rapid obtainment of AST results. [Results] This technique worked effectively for both Gram-positive and Gram-negative bacteria and could determine the minimum inhibitory concentration (MIC) within 2 h, with the results in agreement with those obtained with the clinical gold standard method. [Conclusion] Our rapid AST technique significantly reduced the turn-around-time for obtaining the AST profile and had great potential for AST of a wide range of other strains.

Key words

Hough transform / bacterial morphology / image recognition / rapid antimicrobial susceptibility test / in-situ incubation

引用本文

高千惠, 徐亦雯, 陈弘毅, 胡慧杰, 蒙思宇, 张长松, 王婷, 张志强, 宋一之. 基于原位延时成像算法的快速抗菌药物敏感性测试方法. 微生物学报, 2024 , 64 (9) : 3533 -3546 . DOI: 10.13343/j.cnki.wsxb.20240113

Qianhui GAO, Yiwen XU, Hongyi CHEN, Huijie HU, Siyu MENG, Changsong ZHANG, Ting WANG, Zhiqiang ZHANG, Yizhi SONG. Rapid antimicrobial susceptibility test based on in-situ time-lapsed imaging of microcolonies[J]. Acta Microbiologica Sinica, 2024 , 64 (9) : 3533 -3546 . DOI: 10.13343/j.cnki.wsxb.20240113

正文

收起

抗生素的滥用和误用，导致抗生素耐药细菌在感染病例中不断增多，例如耐甲氧西林金黄色葡萄球菌和耐万古霉素肠球菌等已经成为全球公共卫生健康的严峻威胁^[1-6]。由于原有抗生素有效性下降，而且新型抗生素的研发进展缓慢，抗生素耐药细菌感染的状况不断恶化，一些感染病例及食源性疾病，如肺炎、结核病、败血症、食物中毒、肠道传染病等，变得越来越难医治，甚至有时难以找到有效的治疗方案^[7-8]。以上因素使得患者住院时间延长，并且预后恶化，这两者都导致医疗费用的增加，进一步加重患者负担^[9]。

为了防止抗生素的滥用，医院普遍采用细菌药敏测试来指导抗生素的合理使用。最常见的细菌药敏测试方法，如微量肉汤稀释法、纸片扩散法、抗生素浓度梯度法^[10-12]，是基于抗生素存在下观察细菌宏观可见的生长情况。传统抗菌药物敏感性测试(antimicrobial susceptibility test, AST)基于细菌培养物的光密度检测，OD₆₀₀检测限为10⁷ CFU/mL^[10-11]，因此细菌种群需经过16−20 h才能达到最低可检测的生长水平。一些新型的细菌耐药检测方法，例如全基因组测序和PCR检测，通过检测细菌的耐药基因来判别细菌的耐药特性^[13-15]，但基因检测无法准确反应细菌的表型异质性，而且单细菌中基因的表达也具有随机性^[16]，因此上述方法也存在一些局限性。

单个细菌是研究细菌耐药性的最小单位，单个细菌在琼脂表面生长和复制会形成团状的微菌落。通过在显微镜下观察细菌成像，可以在单个微菌落水平上直观地估计细菌生长和分裂带来的面积变化，这比传统的AST方法更加直观和灵敏。另一方面，单菌落的显微成像可以避免常规AST所需的大量细菌，因此极大地缩减了细菌培养时间。

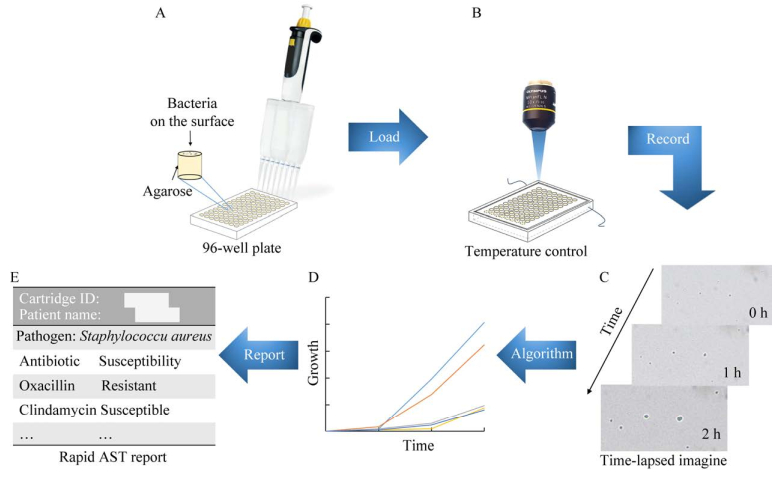

对此，本研究基于不同抗生素浓度作用下的菌落生长形态变化，设计了一种基于微菌落原位延时成像的快速AST。如图1所示，在不同剂量的抗生素作用下，细菌在96孔琼脂糖的上表面自然生长。通过延时成像算法，计算出生长菌落面积的增加量。采用逐一计算单个微菌落的面积变化方案，可以减少统计误差。通过这种方法，可以对革兰氏阳性菌和革兰氏阴性菌进行AST检测，并在2 h内测定最低抑菌浓度(minimal inhibitory concentration, MIC)。

1 材料与方法

收起

1.1 菌种和实验耗材

采用3株美国临床实验室标准化协会(Clinical and Laboratory Standards Institute, CLSI)^[17]标准菌株，包括2株革兰氏阳性菌株和1株革兰氏阴性菌株，所有标准菌株均购自中国普通微生物菌种保藏管理中心。采用4株临床分离菌株，包括2株革兰氏阳性菌株和2株革兰氏阴性菌株，所有临床分离菌株均来自南京大学医学院附属苏州医院(苏州科技城医院)检验科。本研究涉及的所有菌株见表1。

LB肉汤和MH (Mueller-Hinton)肉汤，Sigma-Aldrich公司；各种抗生素，上海麦克林生化科技股份有限公司；琼脂糖，BIOWESTE公司；细菌培养皿和细菌培养管，北京兰杰柯科技有限公司；96孔板和其他塑料耗材，无锡耐思生命科技股份有限公司。

1.2 温度控制模块

为了满足恒温孵育的需求，设计了一种金属接触式导热的恒温孵育槽。温度控制系统采用高精度PT1000热敏电阻(北京聚英翱翔电子有限公司)作为传感器，采用STM32F1微控制器(广州市星翼电子科技有限公司)进行加热和保温反馈控制。将装有琼脂糖和样品的96孔培养板置于恒温孵育系统中，反馈系统设计时以样本所在的凝胶表面温度为温控目标，能够将样品温度保持在(36.5±0.5) ℃。该温控系统的设计紧密贴合了本研究的需求，具备操作简单、响应速度快、超调量小、可实时监测样本温度等特点。

1.3 样本制备

将2.5%琼脂糖粉末与LB肉汤粉末混合溶解后，在高温蒸汽锅里制备液体琼脂糖。将含有不同浓度抗生素的MH肉汤与液体琼脂糖在45 ℃下混合，然后加载到96孔板的孔中。使用载玻片将琼脂糖的上表面压平，琼脂糖冷却为固体后，取下载玻片，琼脂糖上表面为细菌生长环境同时作为显微成像的焦平面。在肉汤中制备菌株以形成接种细菌悬浮液(约1×10⁶ CFU/mL)，用移液枪移取3 μL滴加在琼脂糖(孔中心)表面。

1.4 图像拍摄

使用与加热系统集成的正置显微镜，利用奥林巴斯公司的MPlanFLN 10×/0.30镜头进行微菌落成像。成像区域的大小为800 μm×800 μm。使用自制的自动定位和对焦系统在同一区域拍摄延时图像，工业相机(深圳市迈德威视科技有限公司)的分辨率为5 488×3 672像素。以1 h的间隔拍摄延时图像，并在1 s内拍摄单张照片。通过调节相机参数，确保获得曝光度、白平衡、环境光线等一致性较好的照片。

1.5 图像处理

使用MATLAB R2016a (MathWorks)编写图像处理与分析的算法。由于得到的原始微菌落图像中含有较多的干扰噪声，因此，对原始图像进行RGB图像转换为灰度值、高斯滤波等预处理，提高图像一致性并降低噪音，得到高斯滤波后的初始图像。对比了多种边缘检测算法，最后选择了效果最佳的Canny算法，并选择了最优的二值化阈值。

Canny算法通过找寻图像中灰度强度变化最大的位置，得到最优的边缘检测结果。该算法核心思路如下：首先，计算图像的梯度，通过非极大值抑制，过滤非边缘像素，保留梯度强度的极大值；然后通过双阈值方法搜索潜在的边界，高阈值被视为强边界，低阈值被视为弱边界，当某一弱边界的像素位置和强边界相邻，将其归为边界，否则被抑制。

1.6 特征提取和菌落识别

本研究的图像背景噪音及目标检测物(微菌落)的情况适合通过霍夫变换进行特征提取，但由于菌落边缘模糊，往往导致对同一菌落进行了多次拟合，造成菌落重复计数。针对重复拟合的问题，我们对霍夫变换的算法进行了优化，对每一个菌落的边缘拟合进行了去重复的算法操作，每一个菌落均被圆圈标识出且仅标识出一次，菌落计数做到不重不漏。同时，算法中排除了远小于或远大于微菌落的杂质。与人工计数对照，本算法对疑似菌落的检出率达到97.11%，对面积变化的菌落检出率达到99.02%，完全满足后续观测与统计的需要。

1.7 微量肉汤稀释法

采用微量肉汤稀释法作为对照组，将抗生素加入MH肉汤中，并连续稀释到所需的浓度(本研究浓度分别设置为8、4、2、1、0.5、0.25、0.125、0 μg/mL)。随后将本研究所提及的菌株制成细菌悬浮液(约1×10⁶ CFU/mL，3 μL)接种到抗生素孔内，放置在37 ℃下孵育20−24 h判断结果。当无抗生素的孔明显浑浊，最低抗生素浓度的明显无菌落呈清亮状态的孔，读抗生素浓度值为该组实验的MIC。

2 结果与分析

收起

2.1 抗生素敏感性微菌落的生长

为了获得不同抗生素剂量下原位生长微菌落的延时图像，构建了带有光学显微镜系统的恒温培养设备用于细菌生长，实验操作流程如图1所示。微菌落在梯度浓度抗生素的固体琼脂糖表面生长。每个琼脂糖孔的质地具有均一性，表面平坦且透光，可用作成像的聚焦平面。

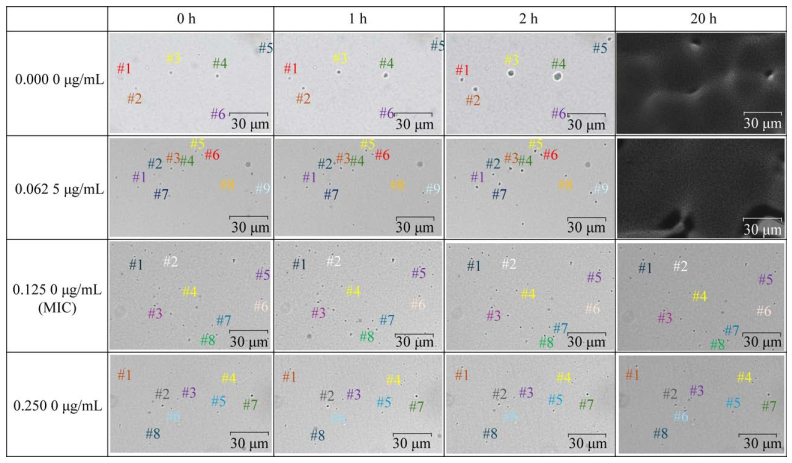

为了研究抗生素对细菌形态的影响，记录了用苯唑西林处理的金黄色葡萄球菌ATCC 29213微菌落的形态变化，如图2所示。将单个微菌落与前一时刻的自身面积进行比较，菌落的面积随细菌的生长而逐渐增大。同时，也有一些菌落的面积保持不变，即死亡或被抗生素抑制。结果表明，随着抗生素浓度的增加，微菌落的生长速度减慢，并且菌落的生长比例明显降低。作为对照，同时记录了更长时间的菌落生长情况，当抗生素浓度小于MIC时，经历20 h的细菌生长，整个成像视野被大量的细菌完全覆盖。

2.2 微菌落的原位形态识别

由于微菌落被固定在琼脂糖表面，并且在其生长过程中x−y坐标无显著变化，因此它能够原位监测微菌落生长的变化过程。在这种情况下，具有匹配坐标的微菌落代表前一时刻的相同微菌落。

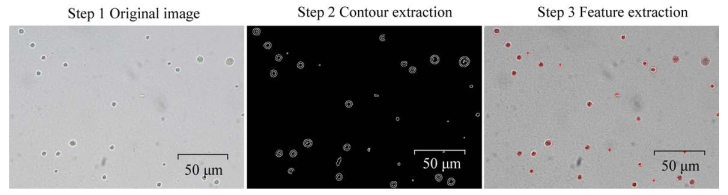

为了量化同一位置微菌落面积的变化，通过算法提取了微菌落的轮廓，并进一步提取了位置和面积信息，如图3所示。

对于每个微菌落，使用公式(1)计算其归一化生长程度(normalized growth level)。S_t表示t时刻该位置单个微菌落的面积，S₀表示初始时刻该位置单个微菌落的面积。

(1)

为研究整个图像中大量菌落生长面积变化率的分布，基于公式(1)绘制了不同时间间隔(0−1 h、0−2 h、0−3 h)原位菌落面积变化的直方图。如图4所示，每个子图的水平坐标表示归一化生长程度(菌落面积增长的倍数)，而垂直坐标表示菌落面积增长相应倍数下的菌落数量的累积计数，然后将其归一化为相对于总数的频率。

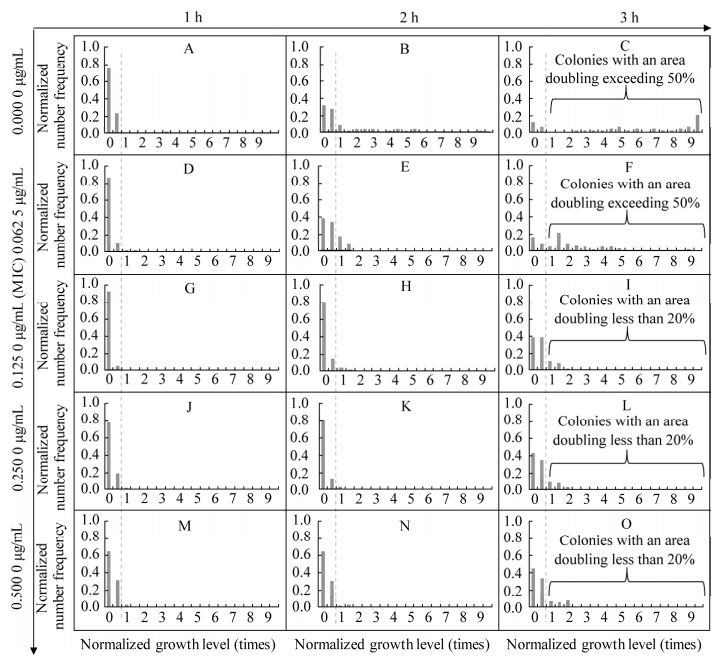

图4展示了苯唑西林抗生素作用下，金黄色葡萄球菌ATCC 29213的归一化生长程度分布直方图。从上到下对应0.000 0、0.062 5、0.125 0和0.500 0 μg/mL浓度的苯唑西林抗生素作用，从左到右对应0−1 h、0−2 h和0−3 h的归一化生长程度分布直方图。

根据稀释法测得质控菌株的MIC结果，金黄色葡萄球菌ATCC 29213在苯唑西林抗生素浓度为0.125 0 μg/mL时显示出抗生素敏感性。相应地，直方图中浓度为0.125 0 μg/mL的一行子图(图4G−4I)，相比于上方的一行子图，菌落的归一化生长程度降低。在图4C、4F中，即苯唑西林的浓度为0.000 0 μg/mL、0.062 5 μg/mL时，菌落的归一化生长程度达到3倍以上，甚至8倍以上；在图4I中，即苯唑西林的浓度达到0.125 0 μg/mL时，绝大多数菌落的归一化生长程度小于1倍。

在2 h观察期内，从直方图的变化可以看出，如果抗生素浓度低于MIC，即抗生素剂量不足时，较多菌落以更快的速度复制和生长(图4B、4E)。如果抗生素浓度超过MIC，菌落不会完全死亡或停止生长，少量菌落以缓慢的速度生长(图4H、4K、4N)。同时，如果抗生素浓度超过MIC，则与低于MIC的抗生素浓度相比，相应直方图中归一化生长程度较高的菌落占总数的比例大幅降低。因此，生长速度较快的菌落总数的比例可用于随后确定图片数据集中的细菌是否处于抗生素耐药状态。

2.3 基于菌落形态测定的最小抑菌浓度

根据从0、1、2、3 h捕获的样本区域的延时图像中获得的结果，观察到每个时间点的菌落生长速度高度多样化，并呈现广泛的分布。在2 h的归一化生长程度直方图中，选择不同的归一化生长程度，绘制受试者工作特征曲线(receiver operating characteristic curve, ROC curve)，得到在不同阈值下的灵敏度及特异性差异。如图5所示，在归一化生长程度为1时，分类评估指标(area under the curve, AUC)的效果最佳。为了简化分析，考虑整个观测过程中的菌落生长情况及ROC曲线的结果，我们定义图4中横坐标读数超过1倍的菌落为生长程度较高的菌落。

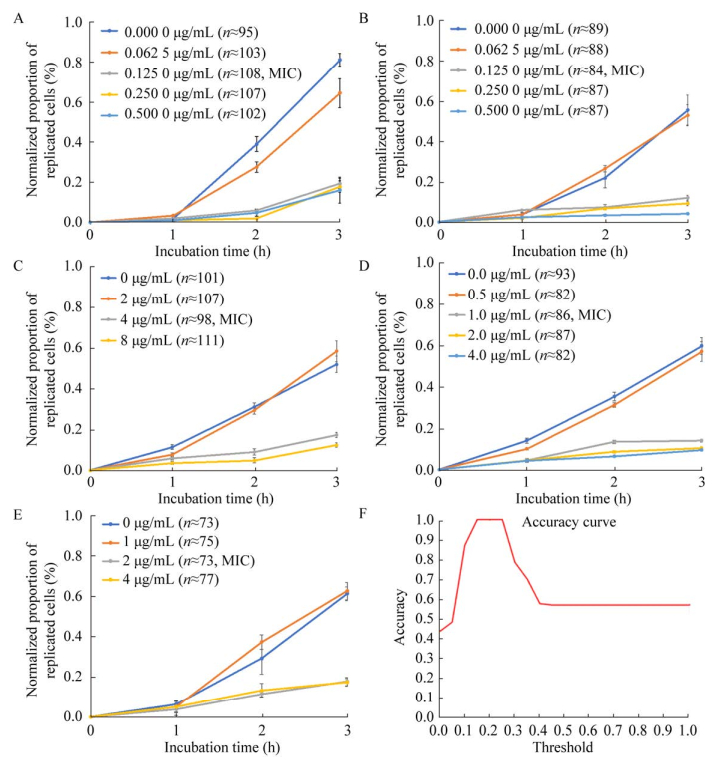

图6展示了归一化生长程度超过1倍的菌落占菌落总数的比例。如图6A所示，随着时间的推移，在无抗生素和0.062 5 μg/ mL苯唑西林作用下，大量的金黄色葡萄球菌ATCC 29213菌落在生长(归一化生长程度超过1的菌落在2 h占比大于25%，在3 h占比大于50%)；在0.125 0、0.250 0、0.500 0 μg/mL苯唑西林作用下，仅有少量菌落在生长(归一化生长程度超过1的菌落在2 h占比少于15%，在3 h占比少于20%)。

为了进一步探究细菌形态学算法的MIC测定，测试了几种常见的菌株和抗生素组合，包括革兰氏阳性菌金黄色葡萄球菌ATCC 29213、粪肠球菌ATCC 29212和革兰氏阴性菌铜绿假单胞菌ATCC 27853，其他细菌和抗生素组合折线图如图6B−6E所示。根据面积倍增菌落比例和其对应的稀释法药敏结果，绘制出不同的比例阈值下MIC判别结果的准确率曲线，如图6F所示，据此选取2 h阈值为20%用于在折线图中判别MIC，即当空白对照组的菌落生长比例高于20%时，读取生长比例小于20%的最低抗生素浓度作为MIC。例如，应用该阈值可读出图6A中抑制金黄色葡萄球菌生长的有效苯唑西林抗生素浓度为0.125 0 μg/mL，与稀释法测得的MIC结果一致。

与图6相对应的AST报告结果(表2)清楚地表明，延时成像算法所得到的MIC结果与稀释法测得的MIC结果一致，满足CLSI的质控范围。因此，细菌形态学算法对革兰氏阳性菌和革兰氏阴性菌均适用。

2.4 临床分离株的检测

本研究方法的最终检测目标为临床样本，因此，接下来使用临床分离株对该方法进行验证，选取1株苯唑西林敏感的金黄色葡萄球菌、1株苯唑西林耐药的金黄色葡萄球菌、1株左氧氟沙星敏感的铜绿假单胞菌、1株左氧氟沙星耐药的铜绿假单胞菌共4种临床样本菌株。该临床分离株在医院经过平板培养，再在实验室内摇菌并制备获得细菌悬浮液(约1×10⁶ CFU/mL)。

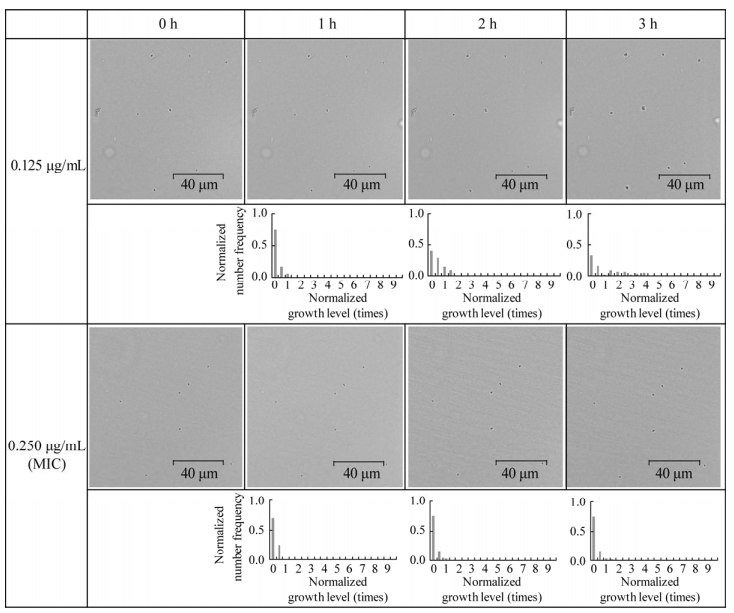

使用本研究的原位微菌落延时成像技术，对临床分离株进行检测。如图7所示，在抗生素浓度低于MIC时，临床分离株在0−3 h的生长程度较高，而且生长程度较高所占的比例较大。图7中的每一张延时成像的图像下方展示了其对应菌落的归一化生长程度频率直方图。

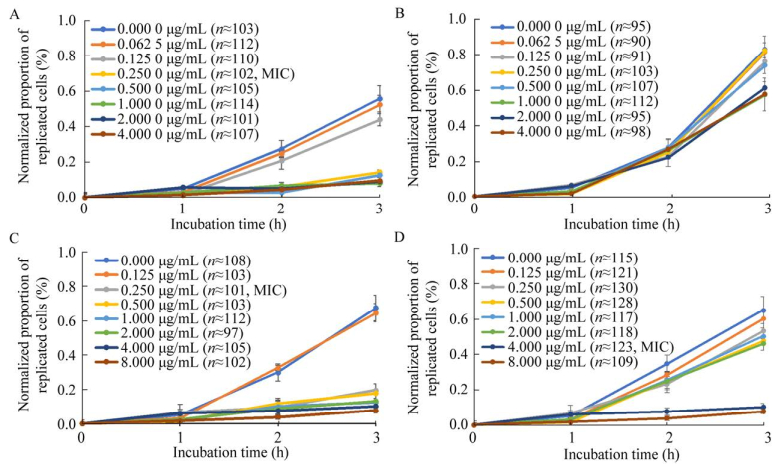

分别绘制出4种临床分离菌株的“面积倍增的菌落比例随时间变化”的折线图，如图8所示。根据2.3节中数据结果的规律，将2 h 20%的阈值作为划分值，将折线图的结果进行读数，并与微量肉汤稀释法的结果进行对比(表3)。

本研究的细菌形态算法获得的MIC与金标准方法的结果具有一致性，适用于临床分离菌株。与传统金标准方法和人工标注相比，本课题的细菌形态算法具有替代肉眼观测和评判的潜力，能够降低不同操作人员和识别人员的误差，同时减少工作量。

3 讨论与展望

收起

为了证明原位微菌落延时成像技术的多功能性，本研究使用了3种最常见的病原体。金黄色葡萄球菌是人类化脓性感染中最常见的病原体，它与乙型肝炎感染、艾滋病一起列为全球形势最严峻3种的传染病^[18-19]，估计有21%−30%的人群是金黄色葡萄球菌的长期携带者^[20]。粪肠球菌是一种共生细菌，约占人类肠道的90%−95%。粪肠球菌因具有产生耐药物质的能力，使其不易被抗生素杀死，因此近年来已成为临床感染中的重要致病菌之一^[21]。铜绿假单胞菌是一种极为常见的机会性病原体^[22]，具有复杂的耐药机制、多重耐药性和交叉耐药性，通常会导致危重感染，成为患者死亡的致命原因。因此，本研究选择了上述典型细菌。

原位微菌落延时成像技术对不同作用机制的抗生素显示出适用性。苯唑西林是一种耐青霉素酶的β-内酰胺类药物，它可以与具有β-内酰胺环的青霉素结合蛋白共价，从而抑制细菌细胞壁的合成^[23]。克林霉素是一种林可酰胺类抗生素，可抑制核糖体易位。利福平是一种安沙霉素抗生素，通过抑制细菌DNA依赖性RNA聚合酶来抑制细菌DNA依赖性RNA的合成^[24]。左氧氟沙星是一种广谱抗生素，对革兰氏阳性菌和革兰氏阴性菌均有活性。与所有喹诺酮类药物一样，它通过抑制DNA旋转酶和拓扑异构酶Ⅳ (两者皆属细菌ⅡA型拓扑异构酶)发挥作用^[25]。

结果表明，本研究的方法可以将AST周期缩短至2 h。在琼脂糖表面进行细菌培养，使得细菌可以自然生长和复制，不会因空间限制、氧气扩散受限对细菌形态造成影响。同时，96孔板中的琼脂糖平面易于制备，有利于广泛的推广和商业化。此外，我们的原位微菌落延时成像技术可用于多种细菌，包括革兰氏阴性菌或革兰氏阳性菌，厌氧菌或需氧菌，也适用于不同形状或大小的微生物。

然而，在初步探索中，我们发现一些抗生素在前2 h内对细菌无明显的抑制作用。同时，自然细菌分裂倍增所需的时间存在显著差异，如结核分枝杆菌约为24 h^[26]，梅毒螺旋体约为40 h^[27]。考虑到临床用药的复杂性和细菌抗生素组合的多样性，仍需更深入的研究来明确数百种细菌抗生素组合在形态学变化上的差异。同时，在临床的实际检测流程中，仍然需要从病人的痰液、血液、尿液等样本中分离并富集细菌，本研究提到的方法并未对这一环节进行时间的缩减。未来的工作将集中在探索样本分离与富集等前处理的时间优化方法，建立大量的实际临床样本数据库，将本研究方法扩展到更广泛的抗生素和细菌组合的应用中。

基金

收起

国家重点研发计划(2022YFC2403300)
国家自然科学基金(32170173)
