湿法冶金

${{q}_{e,}}_{试验}$/ (mg·g^-1)	准一级动力学	准二级动力学
1 775.20	0.056 7	2 022.31	0.881 7	4.517 4×10^-5	1 883.49	0.996 1

${{q}_{e,}}_{试验}$/ (mg·g^-1)	准一级动力学	准二级动力学
1 775.20	0.056 7	2 022.31	0.881 7	4.517 4×10^-5	1 883.49	0.996 1

Langmuir等温吸附模型	Freundlich等温吸附模型
1.337	1 777.13	0.998 4	1 476.54	22.941	0.843 12

Langmuir等温吸附模型	Freundlich等温吸附模型
1.337	1 777.13	0.998 4	1 476.54	22.941	0.843 12

ΔH/(kJ·mol^-1)	ΔS/(J·mol^-1·K^-1)	ΔG/(kJ·mol^-1)
34.77	206.08	-23.58	-24.61	-25.64	-26.67	-27.70

ΔH/(kJ·mol^-1)	ΔS/(J·mol^-1·K^-1)	ΔG/(kJ·mol^-1)
34.77	206.08	-23.58	-24.61	-25.64	-26.67	-27.70

磁性聚苯胺吸附材料的制备及对碘的吸附性能研究

PDF下载

张祎鹏 , 吴展华

湿法冶金 | 试验研究 2024,43(3): 284-292

收起

湿法冶金 | 试验研究 2024, 43(3): 284-292

磁性聚苯胺吸附材料的制备及对碘的吸附性能研究

全屏

张祎鹏, 吴展华

作者信息

中国原子能科学研究院, 北京 102413

张祎鹏(1995—),男,硕士,工程师,主要研究方向为放射性核素的分离。

通讯作者:

吴展华(1979—),男,博士,研究员,主要研究方向为核燃料循环与材料。E-mail:wuzhanhuaciae@sina.com.cn。

Preparation of Magnetic Polyaniline Adsorbent Material and Its Adsorption Performance for Iodine

Yipeng ZHANG, Zhanhua WU

Affiliations

China Institute of Atomic Energy, Beijing 102413, China

出版时间: 2024-06-20 doi: 10.13355/j.cnki.sfyj.2024.03.010

文章导航

摘要

收起

研究了以聚苯胺(PANI)包覆四氧化三铁制备Fe₃O₄@PANI磁性吸附材料,并用于吸附水中的碘单质。采用SEM、TEM、FT-IR、XRD、VSM、XPS和Raman等方法对该复合材料吸附前后的形貌与性质进行表征,探究了该复合材料的吸附机制,同时考察了吸附时间、碘溶液浓度、吸附温度及再生对吸附性能的影响。结果表明:聚苯胺包覆四氧化三铁吸附溶液中的I₂时,碘分别与聚苯胺的苯环、醌环及醌环结构单元的氮原子结合;Fe₃O₄@PANI对I₂的吸附为自发吸热的过程,符合准二级动力学模型与Langmuir等温吸附模型;在303.15 K时,理论最大吸附量为1 777.13 mg/g,负载吸附剂用乙醇脱附并循环使用3次后,其吸附率可达第1次吸附率的44.22%。

关键词

磁性吸附材料 / 聚苯胺 / 四氧化三铁 / 碘 / 制备 / 吸附

Abstract

收起

Polyaniline (PANI) coated iron tetroxide was used to prepare of Fe₃O₄@PANI magnetic adsorption material for the adsorption of iodine in water. The morphology and properties of the composite before and after adsorption were characterized by SEM, TEM, FT-IR, XRD, VSM, XPS and Raman, and the adsorption mechanism of the composite was explored. The effects of adsorption time, iodine solution concentration, adsorption temperature and regeneration on the adsorption properties were also investigated. The results show that iodine is bound to benzene ring, quinone ring and nitrogen atom of quinone ring structure unit of polyaniline when coated with ferric tetroxide adsorbed I₂. The adsorption process of I₂ by Fe₃O₄@PANI is endothermic and spontaneous, which accords with the quasi-second-order kinetic model and the Langmuir isothermal adsorption model. At 303.15 K, the theoretical maximum adsorption capacity is 1 777.13 mg/g. After the adsorbent is desorbed with ethanol and recycled for 3 times, the adsorption rate reached 44.22% of the first adsorption rate.

Key words

magnetic adsorption material / polyaniline / Fe₃O₄ / iodine / preparation / adsorption

引用本文

张祎鹏, 吴展华. 磁性聚苯胺吸附材料的制备及对碘的吸附性能研究. 湿法冶金, 2024 , 43 (3) : 284 -292 . DOI: 10.13355/j.cnki.sfyj.2024.03.010

Yipeng ZHANG, Zhanhua WU. Preparation of Magnetic Polyaniline Adsorbent Material and Its Adsorption Performance for Iodine[J]. Hydrometallurgy of China, 2024 , 43 (3) : 284 -292 . DOI: 10.13355/j.cnki.sfyj.2024.03.010

正文

收起

放射性碘由²³⁵U裂变所产生^[1],其中¹³¹I是一种常见的裂变产物,在放射性产物中占比很高。人体接触高浓度¹³¹I会引发甲状腺炎,还会加大患甲状腺癌的可能性^[2]。因此,处理放射性碘具有十分重要的意义。

目前常见的碘收集方法主要有液膜分离法、空气吹出法、溶剂萃取法、离子交换法及吸附法。其中,吸附法因具有操作简单、去除率高、吸附量大等优点而备受关注。常见的碘吸附材料有沸石^[3]、活性炭^[4]、金属有机框架材料^[5]、共轭微孔聚合物^[6]及共价有机框架材料^[7]等,但这些材料存在成本高、污染大、稳定性较差等缺点,因此迫切需要一种合成简单、稳定性良好的吸附材料。

聚苯胺广泛应用于太阳能电池^[8]、超级电容器^[9]、电磁屏蔽材料^[10]等领域,因其具有比表面积大、合成方法简单、成本低廉及稳定性良好等优点,在吸附领域日益受到关注。目前,已有将聚苯胺应用于吸附含碘废水的研究^[11],但聚苯胺为固体粉末,在应用于水体吸附时,材料的回收较困难,将材料磁性功能化可有效解决该问题^[12]。

试验采用共沉淀法制备四氧化三铁,再以苯胺为单体,采用原位聚合法合成聚苯胺并包覆四氧化三铁,得到磁性聚苯胺纳米粒子(Fe₃O₄@PANI)。采用扫描电子显微镜(SEM)、透射电子显微镜(TEM)、傅里叶变换红外光谱仪(FT-IR)、X射线衍射仪(XRD)、振动样品磁强计(VSM)、光电子能谱仪(XPS)和拉曼光谱仪(Raman)等技术手段对Fe₃O₄@PANI吸附碘前后的形貌与性质进行表征,研究Fe₃O₄@PANI对溶液中碘的吸附性能和吸附机制,考察了吸附时间、碘溶液浓度、吸附温度及再生对Fe₃O₄@PANI吸附性能的影响。

1 试验部分

收起

1.1 试验试剂及仪器

试验用试剂为苯胺、过硫酸铵、七水合硫酸亚铁、六水合氯化铁、氢氧化钠,均为分析纯,购于西陇科学股份有限公司。

主要设备为数显型机械搅拌器(Rw20,德国IKA仪器设备有限公司)、恒温振荡器(SHA-C,常州国华电器有限公司)、超声波清洗器(KQ3200,昆山市超声仪器有限公司)、紫外-可见分光光度计(T6新世纪,北京普析通用仪器有限责任公司)、扫描电子显微镜(Nova Nano 450,美国FEI公司)、透射电子显微镜(JEM-1200EX,日本电子株式会社)、X射线衍射仪(D8-A25X,布洛克-铂锐仪器有限公司)、傅里叶变换红外光谱仪(NICOLET iS5,美国赛默飞世尔科技公司)、光电子能谱仪(Escalab 250Xi,美国赛默飞世尔科技公司)、振动样品磁强计(VersaLab,美国Quantum Design公司)、拉曼光谱仪(RM 2000,英国RENISHAW公司)。

1.2 吸附剂的制备

Fe₃O₄纳米粒子的制备:取1.39 g七水合硫酸亚铁溶于5 mL去离子水中,另取1.35 g六水合三氯化铁溶于25 mL去离子水中,将二者混合溶解,机械搅拌并加热至50 ℃,然后迅速加入50 mL 1 mol/L的NaOH溶液,反应3 h。反应结束后,通过磁分离方法用去离子水和乙醇洗3次,60 ℃真空干燥,即可得到Fe₃O₄纳米粒子。

磁性聚苯胺的制备:在暗室环境下,取100 mg上述Fe₃O₄纳米粒子加入100 mL去离子水中,超声10 min,再加入1 g苯胺,超声10 min,随后在冰浴(0~4 ℃)搅拌条件下加入过硫酸铵溶液(3 g/25 mL),搅拌24 h,通过磁分离方法用去离子水洗3次,60 ℃下真空干燥24 h,即可得到Fe₃O₄@PANI。

1.3 Fe₃O₄@PANI吸附碘的机制

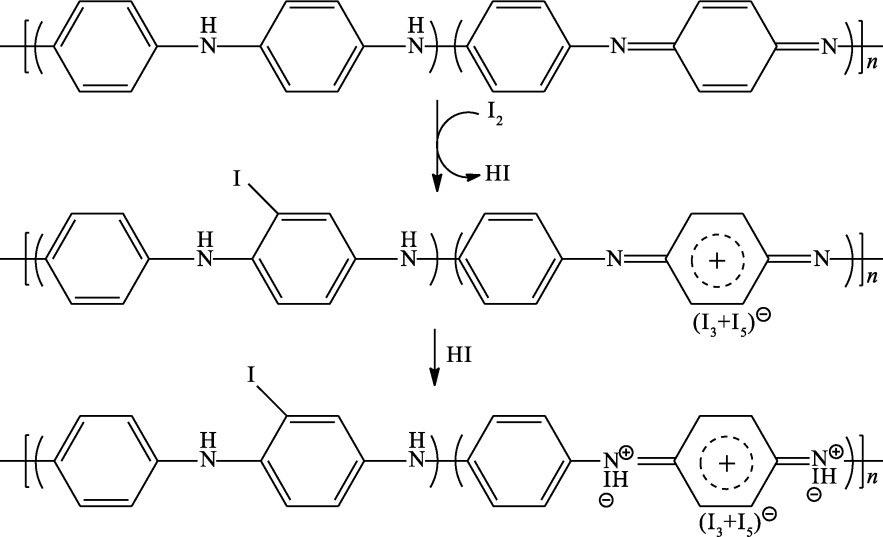

结合已有文献资料^[13-14],认为I₂与Fe₃O₄@PANI的吸附机制分为2个步骤:1)碘与醌环结合形成电荷转移复合物;碘与苯环结构单元中的苯环反应形成C—I,并释放出HI;2)HI参与反应,掺杂在醌环结构单元中的亚胺上(图1)。

1.4 试验方法

在暗室环境下,用800 mL去离子水溶解150 mg再升华碘,并转移至1 L的棕色容量瓶中,定容,摇匀,即可得到150 mg/L的碘标准溶液。将吸附用的碘标准溶液用一定浓度盐酸或氢氧化钠调节pH至7;移取100 mL碘标准溶液至150 mL锥形瓶中,准确称量4 mg Fe₃O₄@PANI至锥形瓶中,短暂超声,使Fe₃O₄@PANI与溶液充分混合;随后将锥形瓶置入恒温水浴振荡箱中,于一定温度下振荡一定时间;采用磁分离方法,将Fe₃O₄@PANI与溶液分离,得上清液,在460 nm波长处测定吸光度,用初始质量浓度减去平衡质量浓度即可得到平衡吸附量q_e(mg/g)。计算公式如下:

(1)q_e=$\frac{({\rho }_{0}-{\rho }_{e})V}{m}$。

式中:ρ₀—吸附原液碘标液初始质量浓度,mg/L;ρ_e—吸附达到平衡时尾液中碘质量浓度,mg/L;V—碘标液体积,L;m—Fe₃O₄@PANI质量,g。

分配系数k_d(mL/g)也是碘吸附过程中的一个重要参数,计算公式如下:

(2)k_d=$\frac{{q}_{e}}{{\rho }_{e}}$×1 000。

2 试验结果与讨论

收起

2.1 Fe₃O₄@PANI材料的表征

2.1.1 Fe₃O₄@PANI材料的稳定性分析

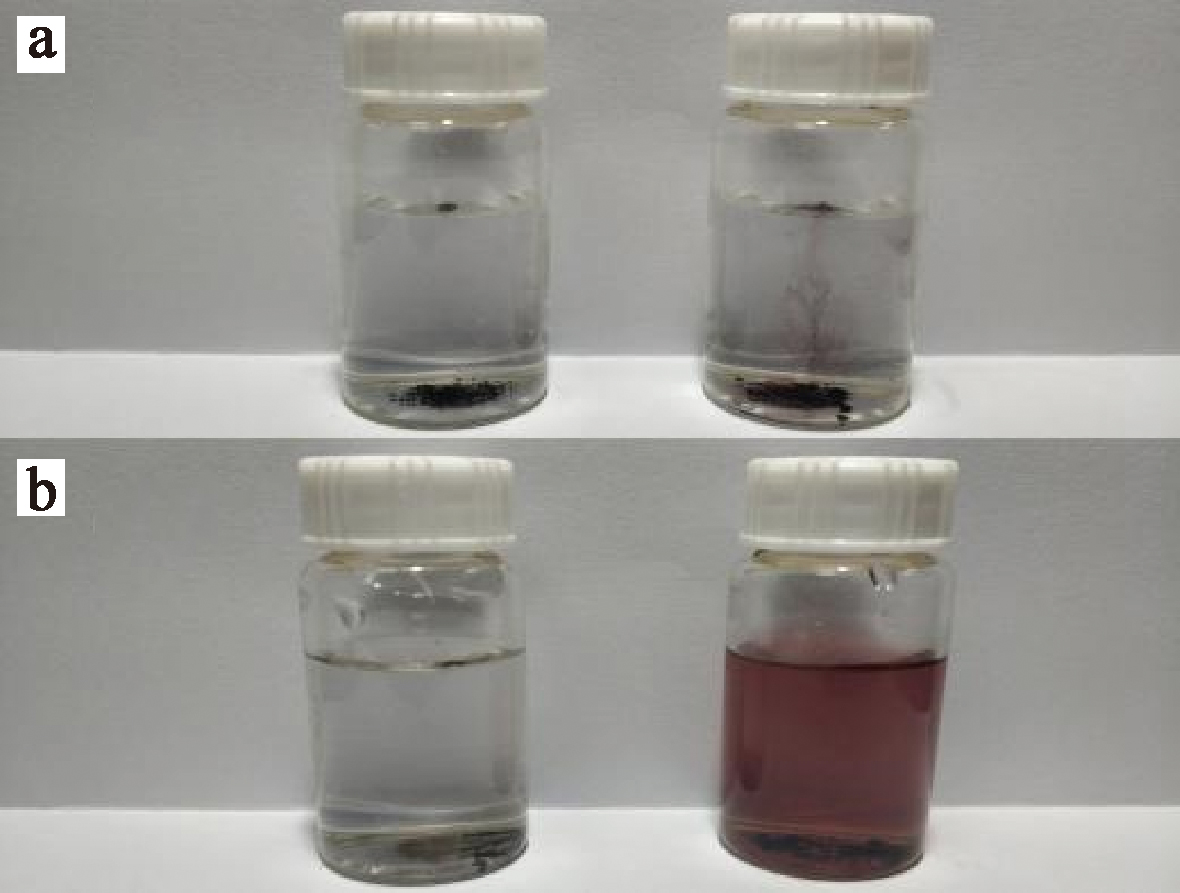

为测试PANI是否将Fe₃O₄完全包覆,将所合成Fe₃O₄与Fe₃O₄@PANI放入装有磺基水杨酸的50 mL样品瓶中。加入Fe₃O₄时,即有磺基水杨酸与铁发生反应,生成磺基水杨酸合铁(Ⅲ)配合物,溶液呈紫色(见图2(a))。放置1 d后,加入Fe₃O₄的溶液完全呈紫红色;而装有Fe₃O₄@PANI样品瓶中的溶液无变化,说明聚苯胺将Fe₃O₄完全包覆(见图2(b))。

2.1.2 Fe₃O₄@PANI的SEM及TEM表征

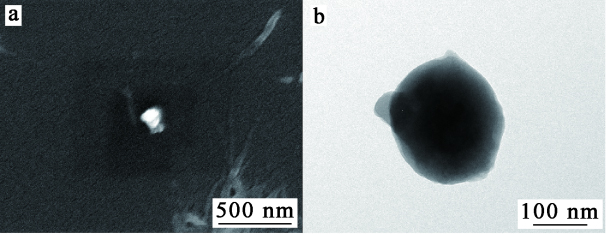

图3为Fe₃O₄@PANI样品的SEM及TEM分析结果。由图3(a)看出,Fe₃O₄@PANI直径为180 nm左右;由图3(b)看出,Fe₃O₄@PANI呈球形核壳结构,PANI将Fe₃O₄纳米粒子完全包覆,这与图1相符。

2.1.3 Fe₃O₄@PANI的FT-IR表征

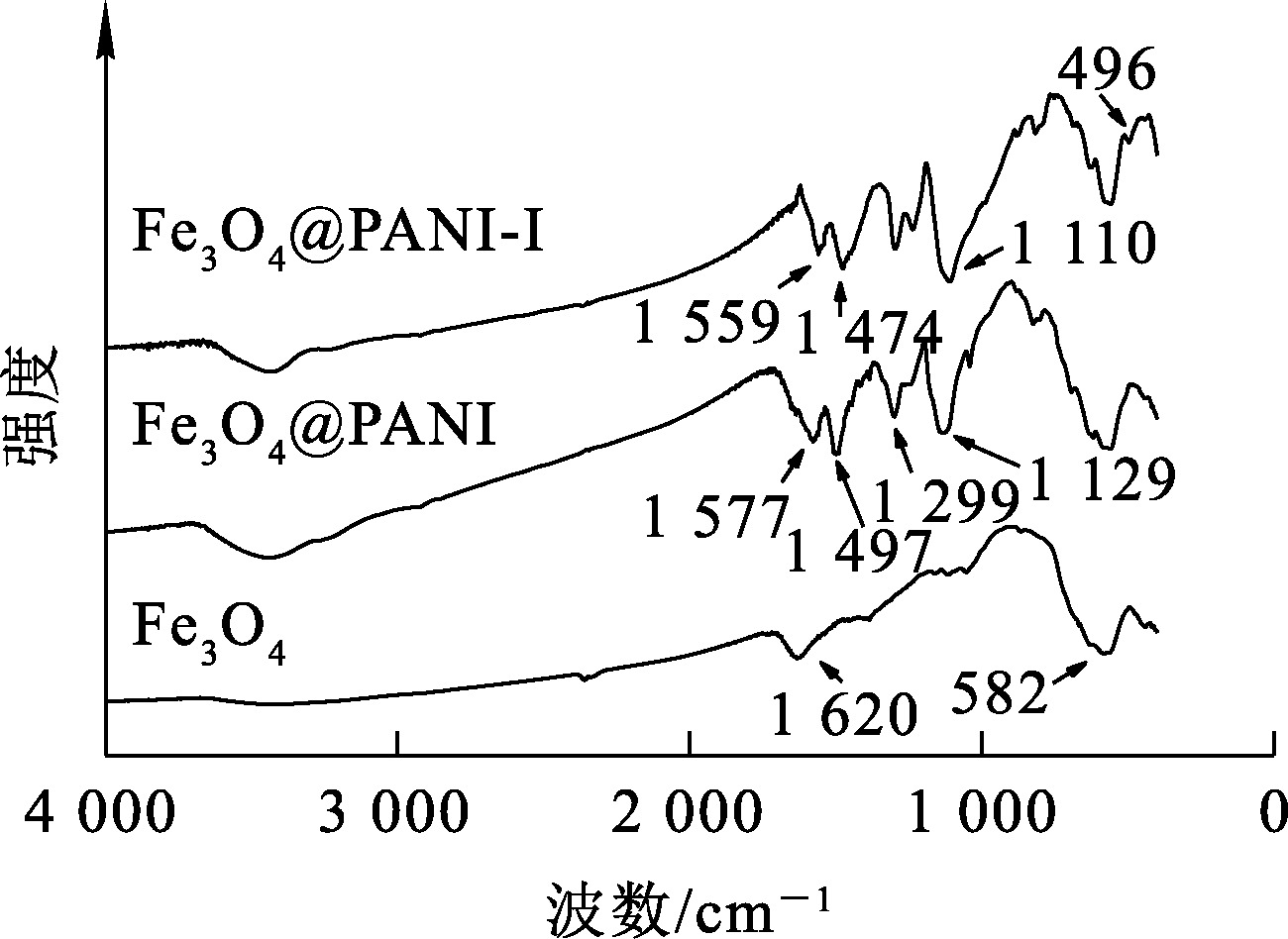

图4为Fe₃O₄、Fe₃O₄@PANI及吸附I₂后Fe₃O₄@PANI-I的红外光谱,扫描波数范围为4 000~400 cm^-1。可以看出:Fe₃O₄红外光谱分别在1 620、583 cm^-1处出现了振动峰,可分别归因于Fe₃O₄表面O—H羟基的弯曲振动与Fe—O的伸缩振动^[15-16];Fe₃O₄@PANI在1 577、1 497、1 299、1 129 cm^-1处出现新的振动峰,分别归属于聚苯胺醌环结构单元的C══C伸缩振动峰、苯环结构单元的C══C伸缩振动峰、苯环结构单元的C—N伸缩振动峰与醌环结构单元的C══N伸缩振动峰^[17];吸附I₂后的Fe₃O₄@PANI红外光谱在496 cm^-1处多出1个峰,该峰属于C—I的伸缩振动峰^[18],聚苯胺醌环结构单元中的C══C振动峰(1 577 cm^-1)、C══N振动峰(1 129 cm^-1)与聚苯胺苯环结构单元中C══C振动峰(1 497 cm^-1)分别位移至1 559、1 110和1 474 cm^-1处,说明醌环结构单元的醌环与氮原子、苯环结构单元上的苯环参与了I₂吸附过程^[19]。

2.1.4 Fe₃O₄@PANI的XRD表征

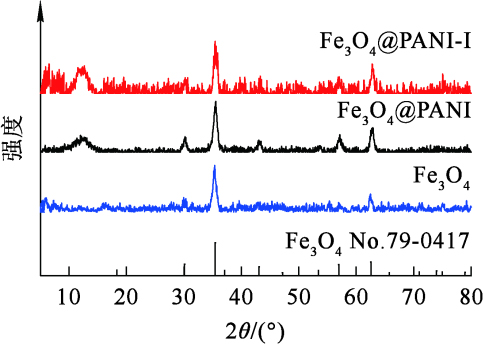

为进一步表征目标产物结构,采用XRD对比分析合成物的物相,结果如图5所示。

由图5看出:Fe₃O₄在30.09°、35.44°、43.07°、56.96°和62.54°出现5个明显特征峰,分别属于Fe₃O₄的(220)、(311)、(400)、(333)和(440)晶相,基本符合JCPDS Card No.79-0417标准卡片^[20],证明Fe₃O₄成功合成;Fe₃O₄@PANI-I在20°左右未出现聚苯胺的特征峰,这可能是由于金属峰过强而聚苯胺本身结晶性太低而被掩蔽;在28.82°处也未出现特征衍射峰,说明试验中所吸附的碘的主要存在形式不是I₂^[21]。

2.1.5 Fe₃O₄@PANI的VSM表征

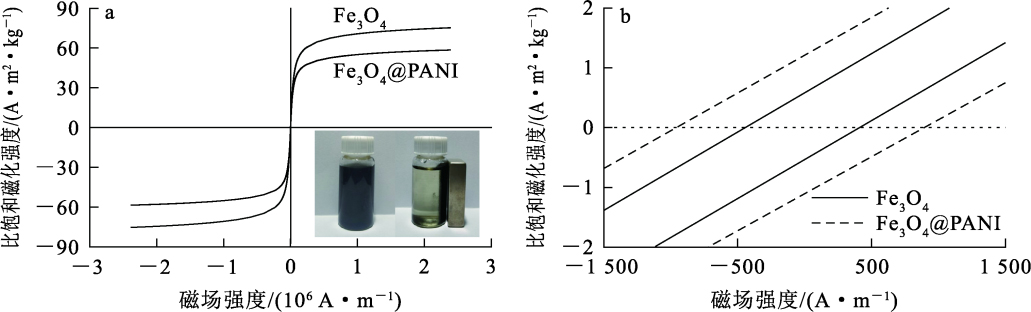

为了表征Fe₃O₄和Fe₃O₄@PANI的磁性,对Fe₃O₄和Fe₃O₄@PANI的磁性进行比饱和磁化强度、矫顽力的分析与磁分离测试。Fe₃O₄@PANI比饱和磁化强度大于16.3 A·m²/kg时,极易与吸附物分离^[22]。由图6(a)看出:Fe₃O₄比饱和磁化强度为75.33 A·m²/kg,由于Fe₃O₄@PANI被聚苯胺包覆,其饱和磁化强度为58.51 A·m²/kg,略低于纯Fe₃O₄纳米颗粒,但仍有很强的磁性,极易从吸附介质中分离出来。由图6(b)看出:Fe₃O₄@PANI的矫顽力(889.67 A/m)大于Fe₃O₄的矫顽力(436.08 A/m)。

2.1.6 Fe₃O₄@PANI的XPS表征

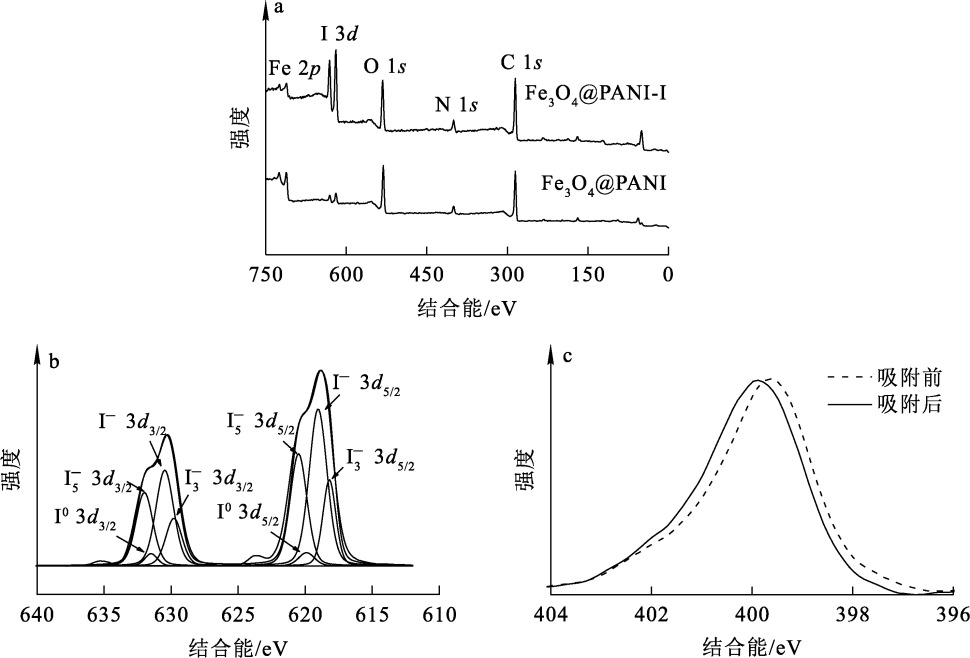

Fe₃O₄@PANI的XPS表示征结果如图7所示。图7(a)为Fe₃O₄@PANI吸附碘前、后的XPS图谱。可以看出:Fe₃O₄@PANI的谱线中,在285、400、532和710 eV处的峰分别属于C 1s、N 1s、O 1s和Fe 2p的振动峰,在Fe₃O₄@PANI-I的XPS谱线中,625 eV处出现的2个峰归属于I 3d的振动峰,证明了碘的存在。

图7(b)为I 3d的精细谱,分别在结合能为618.2、619.0、619.9、620.5、629.8、630.4、631.5和632 eV处出现了$\mathrm{I}_{3}^{-}$ 3d_5/2、I^- 3d_5/2、I⁰ 3d_5/2、$\mathrm{I}_{5}^{-}$ 3d_5/2、$\mathrm{I}_{3}^{-}$ 3d_3/2、I^- 3d_3/2、I⁰ 3d_3/2和$\mathrm{I}_{5}^{-}$ 3d_3/2的特征峰,通过峰面积看出,碘是以I^-、$\mathrm{I}_{3}^{-}$和$\mathrm{I}_{5}^{-}$为主,I₂含量极少^[23-24]。

图7(c)为Fe₃O₄@PANI吸附碘前、后N 1s图谱。可以看出:吸附碘后,氮原子的结合能增大,这是因为醌环部分的氮原子(路易斯碱)提供电子与碘单质(路易斯酸)结合,使得氮原子的电子云密度减小,从而使结合能增大^[25],与图4中C══N振动峰的位移相符合。

2.1.7 Fe₃O₄@PANI的Raman表征

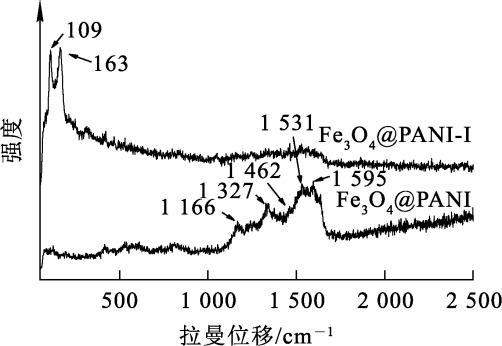

图8为Fe₃O₄@PANI吸附碘前、后的拉曼光谱,激光激发波长为532 nm,激光功率为0.2 mW,扫描范围为50~2 000 cm^-1。可以看出:Fe₃O₄@PANI的拉曼光谱中,在1 166、1 327、1 462、1 531 和1 595 cm^-1处出现了特征峰,这些峰分别属于醌环上C—H的面内弯曲振动峰、醌环上C—N的伸缩振动峰、醌环上C══N的伸缩振动峰、苯环上C══C的伸缩振动峰和醌环上C══N的伸缩振动峰^[26-27];Fe₃O₄@PANI-I的拉曼光谱中,在109、163 cm^-1处出现了2个新振动峰,通过峰强可判断,所吸附的碘的存在形式是$\mathrm{I}_{3}^{-}$和$\mathrm{I}_{5}^{-}$,含量多于I₂含量,这与上述光电子能谱测试结论相符^[28]。

2.2 Fe₃O₄@PANI对I₂的吸附性能

2.2.1 吸附动力学模型

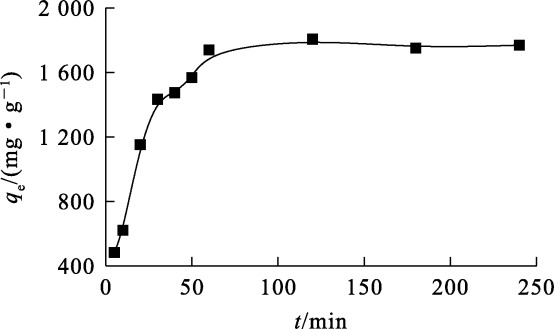

在碘标液体积100 mL、碘初始质量浓度100 mg/L、温度303.15 K条件下进行吸附试验,并绘制Fe₃O₄@PANI对碘的吸附动力学曲线,如图9所示。可以看出:在吸附前60 min,Fe₃O₄@PANI对碘的吸附速度较快,之后吸附速度减缓,在吸附120 min时达到平衡。后续试验吸附时间选择为120 min。

采用准一级和准二级吸附动力学模型对上述试验数据进行拟合。准一级^[29]和准二级动力学^[30]方程如下:

(3)ln(q_e-q_t)=ln q_e-k₁t;

(4)$\frac{t}{{q}_{t}}$=$\frac{1}{{k}_{2}{q}_{e}^{2}}$+$\frac{t}{{q}_{e}}$。

式中:q_e—吸附平衡时Fe₃O₄@PANI对碘的吸附量,mg/g;q_t—吸附t时间时Fe₃O₄@PANI对碘的吸附量,mg/g;k₁—准一级动力学反应速率常数,min^-1;k₂—准二级动力学反应速率常数,g/(mg·min),t—吸附时间,min。

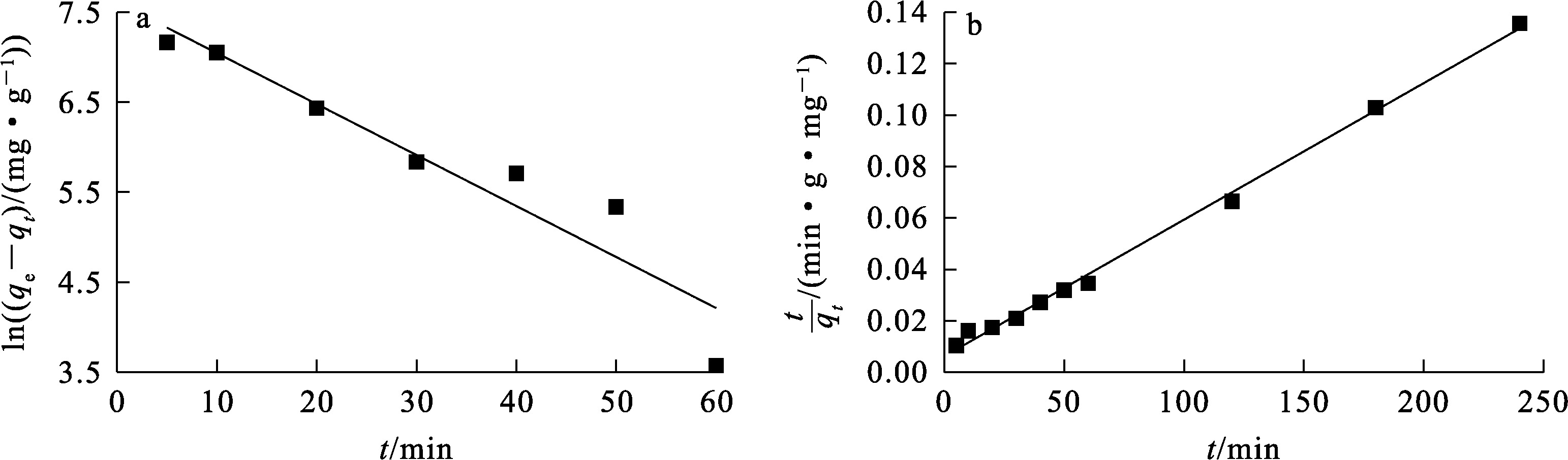

Fe₃O₄@PANI吸附碘的准一级、准二级动力学拟合曲线如图10所示,拟合参数见表1。由表1看出,Fe₃O₄@PANI对碘吸附的准二级动力学拟合相关系数更高,理论吸附量与实际值也更为接近,说明Fe₃O₄@PANI对碘的吸附主要为化学吸附。

2.2.2 吸附等温模型

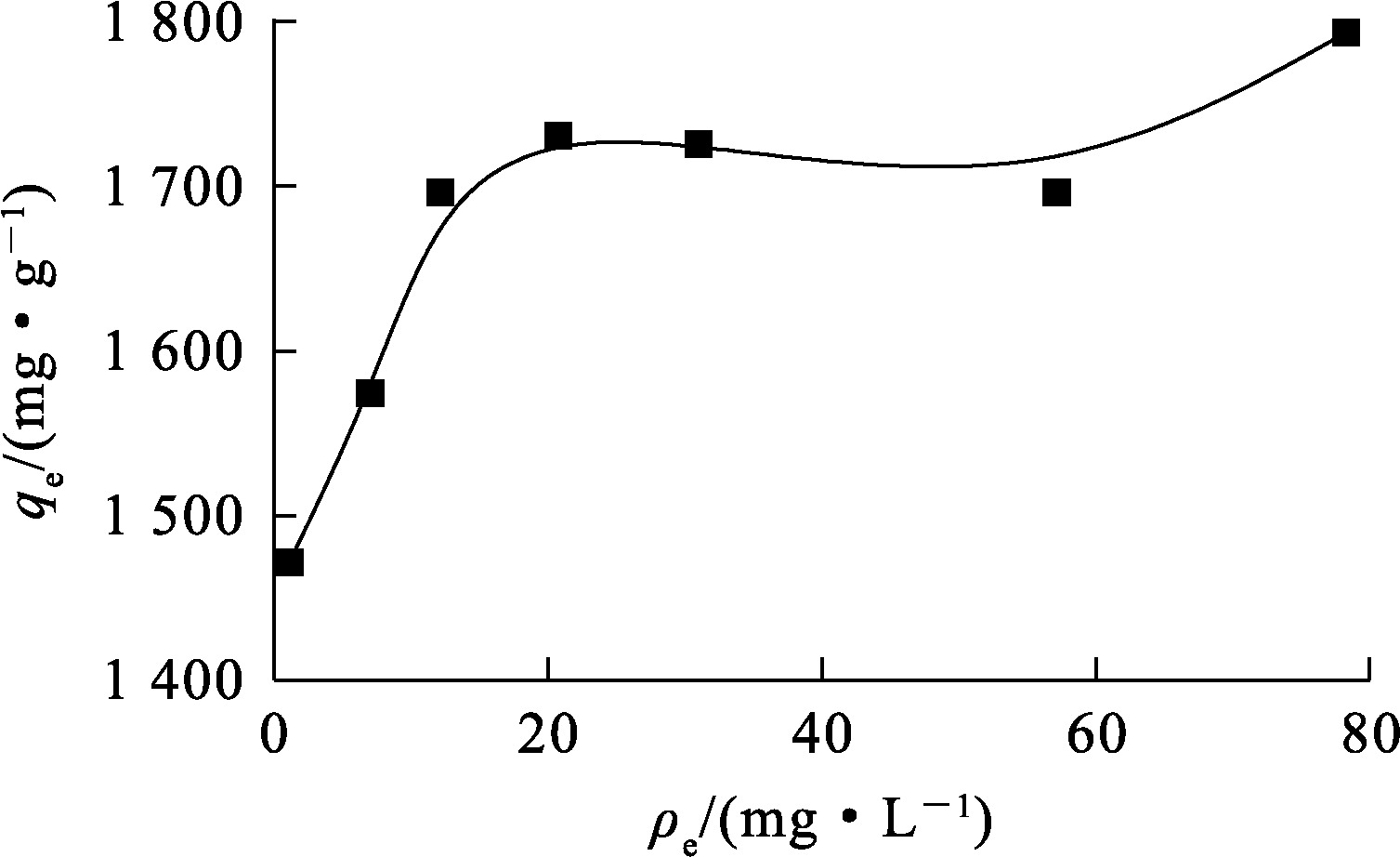

在Fe₃O₄@PANI质量4 mg、碘标液体积100 mL、pH=7.0、吸附时间120 min条件下,碘平衡质量浓度对Fe₃O₄@PANI吸附碘的影响试验结果如图11所示。可以看出:随碘平衡质量浓度增大,吸附量增加;碘平衡质量浓度为78 mg/L时,平衡吸附量达1 793.28 mg/g。

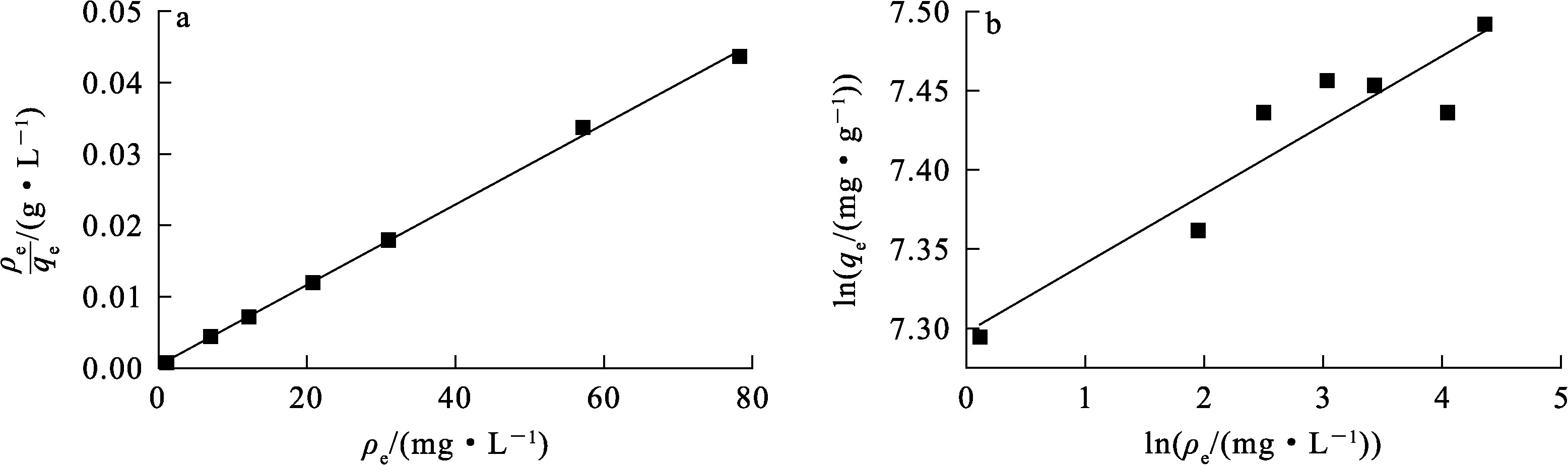

采用Langmuir和Freundlich等温吸附模型对上述试验数据进行拟合^[31],拟合曲线如图12所示,拟合参数见表2。Langmuir等温吸附是发生在均匀表面的单层吸附,Freundlich等温吸附是可逆的非均相吸附。Langmuir和Freundlich等温吸附模型的线性表达式如下:

(5)$\frac{{\rho }_{e}}{{q}_{e}}$=$\frac{{\rho }_{e}}{{q}_{m}}$+$\frac{1}{{k}_{L}{q}_{m}}$;

(6)ln q_e=ln k_F+$\frac{1}{n}$ln ρ_e。

式中:ρ_e—吸附平衡时尾液中碘质量浓度,mg/L;q_e—吸附平衡时Fe₃O₄@PANI对碘的吸附量,mg/g;q_m—Fe₃O₄@PANI对碘的最大吸附量,mg/g;k_L—Langmuir平衡常数,L/g;k_F—Freundlich平衡常数,L/mg;1/n—吸附强度。

由表2看出:Fe₃O₄@PANI对碘的吸附过程更符合Langmuir等温吸附模型,说明吸附过程主要为单层吸附。

2.2.3 吸附热力学

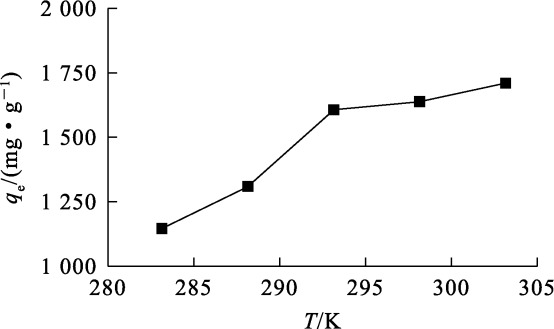

在碘标液体积100 mL、碘初始质量浓度100 mg/L、吸附时间120 min条件下,温度对Fe₃O₄@PANI吸附碘的影响试验结果如图13所示。可以看出,随吸附温度升高,Fe₃O₄@PANI对碘的吸附量升高。

为了研究Fe₃O₄@PANI吸附I₂的热力学特性,引入了热力学函数^[32],如Gibbs自由能的变化(ΔG)、熵变(ΔS)、焓变(ΔH)。其中,ΔH和ΔS通过式(7)计算:

(7)ln k_d=$\frac{\Delta S}{R}$-$\frac{\Delta H}{RT}$。

式中:R—气体摩尔常数,8.314 J/(K·mol);k_d—分配系数;T—热力学温度,K。

不同温度条件下的ΔG通过式(8)计算:

(8)ΔG=ΔH-TΔS。

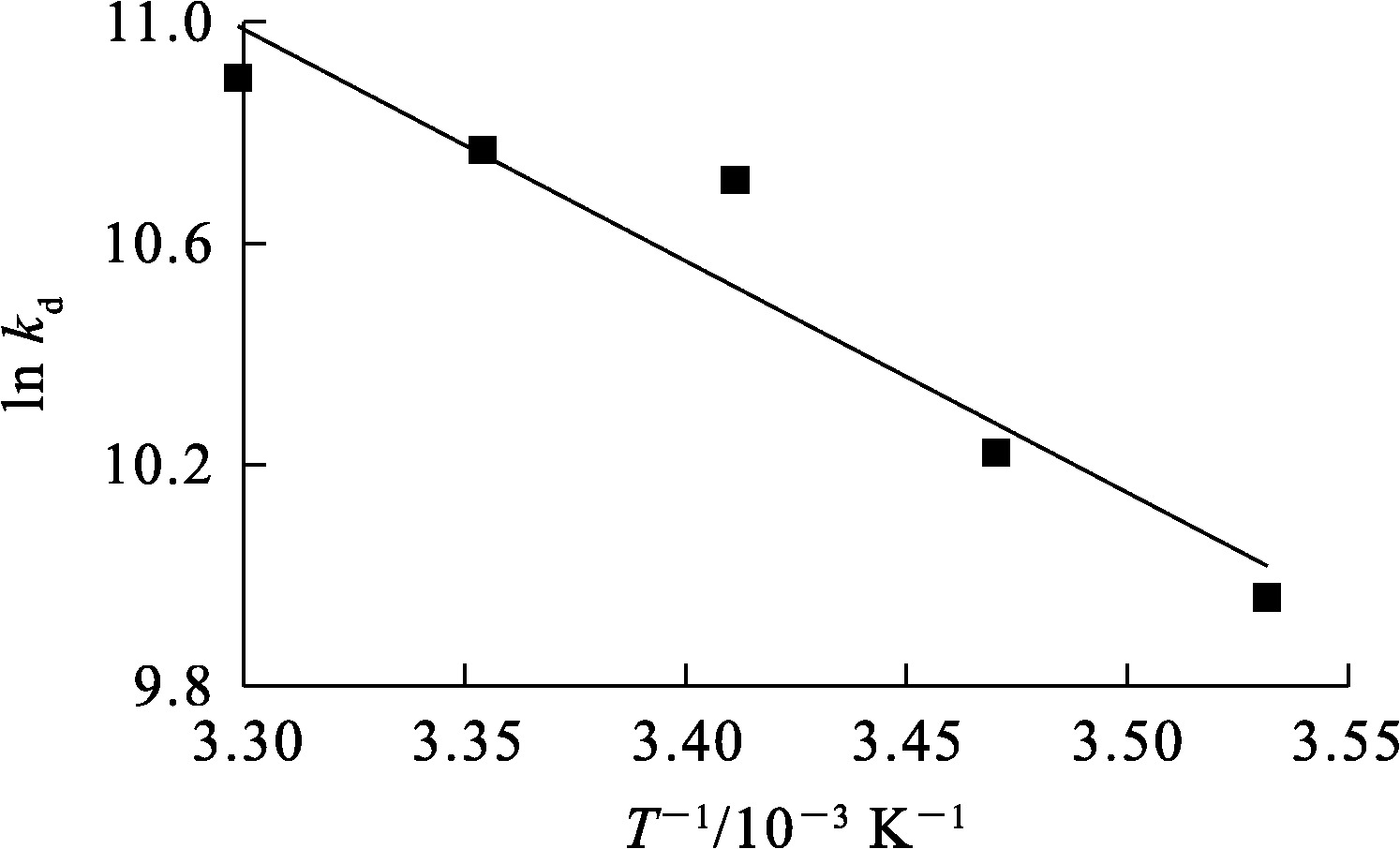

ln k_d与1/T之间的关系如图14所示,Fe₃O₄@PANI吸附碘的热力学参数见表3。可以看出:该吸附反应是自发且吸热的熵增过程,且升温有利于增大反应自发趋势。

2.2.4 碘的解吸及再生

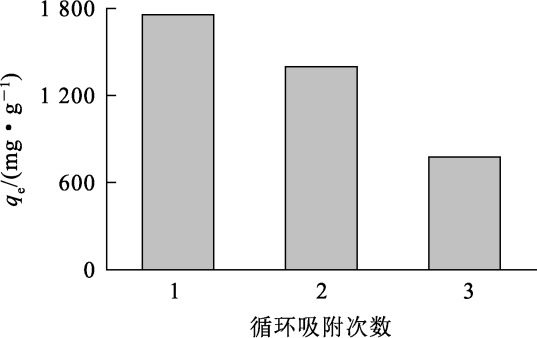

将吸附碘后的Fe₃O₄@PANI置于乙醇中解吸,发现解吸48 h后,溶剂的颜色由无色变为棕色。将解吸后Fe₃O₄@PANI循环吸附3次,考察材料的再生性能,试验结果如图15所示。可以看出,循环吸附3次的吸附量仅为第1次吸附量的44.22%。这可能是因为PANI在聚合时产生孔隙,并在第1次吸附后形成阻塞,从而造成重复使用率较低。

3 结论

收起

1)采用原位聚合法可以合成具有核壳结构磁性聚苯胺Fe₃O₄@PANI纳米颗粒,粒径在180 nm左右,比饱和磁化强度为58.51 A·m²/kg,在酸性溶液中有良好稳定性,吸附后可采用磁分离法进行回收分离。在适宜条件下,I₂吸附量为1 775.20 mg/g。Fe₃O₄@PANI对I₂的吸附过程为吸热且自发的过程,其吸附行为是以化学吸附为主的单层吸附,符合准二级动力学模型与Langmuir等温吸附模型。

2)Fe₃O₄@PANI在循环使用3次后吸附量仅为第1次吸附量的44.22%,可能由聚苯胺内部孔隙形成阻塞引起,后续研究中考虑与其他材料进行复合或掺杂以扩大孔隙同时增大比表面积,提高重复使用率并进一步提升吸附量。

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

BROWN

C F

, GEISZLER

K N

, VICKERMAN

T S

. Extraction and quantitative analysis of iodine in solid and solution matrixes[J]. Analytical Chemistry, 2005, 77(21):7062-7066.

[2]

RIVKEES

S A

, CHARLES

, MICHAEL

. The management of Graves' disease in children,with special emphasis on radioiodine treatment[J]. The Journal of Clinical Endocrinology & Metabolism, 1998, 83(11):3767-3776.

[3]

Pham

T C T

, Docao

, Hwang

I C

, et al. Capture of iodine and organic iodides using silica zeolites and the semiconductor behaviour of iodine in a silica zeolite[J]. Energy & Environmental Science, 2016, 9(3):1050-1062.

[4]

ADAMS

G M

, WELLER

A S

. POP-type ligands:variable coordination and hemilabile behaviour[J]. Coordination Chemistry Reviews, 2018,355:150-172.

[5]

SHAHVAR

, SOLTANI

, SARAJI

, et al. Covalent triazine-based framework for micro solid-phase extraction of parabens[J]. Journal of Chromatography:A, 2018,1565:48-56.

[6]

AFSHARI

, DINARI

. Synthesis of new imine-linked covalent organic framework as high efficient absorbent and monitoring the removal of direct fast scarlet 4BS textile dye based on mobile phone colorimetric platform[J]. Journal of Hazardous Materials, 2020, 385.DOI:10.1016/j.jhazmat.2019.121514.

[7]

黄易伟, 喻志武, 张晴云, 等. 光催化还原杂环化共价有机框架构筑富电子吸附剂实现碘的理想吸附[J]. 中国科学(材料科学):英文版, 2023, 66(6):2339-2345.

[8]

金韶, 孙志贤, 杨晓敏, 等. 聚苯胺复合对电极的制备及其在太阳能电池中的应用[J]. 广东化工, 2018, 45(13):18-20.

[9]

PARK

S H

, JEONG

J M

, KIM

S J

, et al. Large-area and 3D polyaniline nanoweb film for flexible supercapacitors with high rate capability and long cycle life[J]. ACS Applied Energy Materials, 2020, 3(8):7746-7755.

[10]

D Y

, LIU

L X

, WANG

Q W

, et al. Functional polyaniline/mxene/cotton fabrics with acid/alkali-responsive and tunable electromagnetic interference shielding performances[J]. ACS Applied Materials & Interfaces, 2022, 14(10):12703-12712.

[11]

任超, 李兴发, 王朝旭. 聚苯胺对含碘废水净化作用的研究[J]. 现代化工, 2021, 41(增刊1):189-193.

[12]

张雨, 花榕, 李阳, 等. 碳包覆磁性Fe₃O₄的制备及其对废水中铀的吸附行为研究[J]. 湿法冶金, 2019, 38(5):398-403.

[13]

STEJSKAL

, MIROSLAVA

, BLINOVA

N V

, et al. The reaction of polyaniline with iodine[J]. Polymer, 2008, 49(1):180-185.

[14]

AYAD

M M

, AMER

W A

, STEJSKAL

. Effect of iodine solutions on polyaniline films[J]. Thin Solid Films, 2009, 517(21):5969-5973.

[15]

杜雪岩, 马芬, 李芳, 等. Fe₃O₄@SiO₂磁性纳米粒子的制备及表征[J]. 兰州理工大学学报, 2011, 37(2):22-25.

[16]

YEW

Y P

, SHAMELI

, MIYAKE

, et al. Green synthesis of magnetite(Fe₃O₄) nanoparticles using seaweed (Kappaphycus alvarezii) extract[J]. Nanoscale Research Letters, 2016, 11(1).DOI:10.1186/s11671-016-1498-2.

[17]

ZHOU

, LI

, JIN

, et al. Effective adsorption/reduction of Cr(Ⅵ) oxyanion by halloysite@polyaniline hybrid nanotubes[J]. ACS Applied Materials & Interfaces, 2017, 9(7):6030-6043.

[18]

闫卓君, 元野, 刘佳, 等. 定向合成带电荷多孔芳香骨架材料用于碘单质的捕获和释放[J]. 化学学报, 2016, 74(1):67-73.

[19]

韩春玉, 刘春生, 罗根祥. 碘掺杂聚苯胺催化合成乙酸叔丁酯[J]. 辽宁石油化工大学学报, 2007, 27(3):14-17.

[20]

RUKMAN

N K

, JANNATIN

, SUPRIYANTO

, et al. GO-Fe₃O₄ nanocomposite from coconut shell:synthesis and characterization[J]. IOP Conference Series Earth and Environmental Science, 2019,217.DOI:10.1088/1755-1315/217/1/012008.

[21]

HENDRICKS

S B

, MERWIN

H E

. The atomic arrangement in crystals of alkali platini-thiocyanates[J]. American Journal of Science, 1928, 15(90):487-494.

[22]

GONG

J L

, WANG

X Y

, ZENG

G M

, et al. Copper(Ⅱ) removal by pectin-iron oxide magnetic nanocomposite adsorbent[J]. Chemical Engineering Journal, 2012,185/186:100-107.

[23]

WOCHNOWSKI

, METEV

. UV-laser-assisted synthesis of iodine-doped electrical conductive polythiophene[J]. Applied Surface Science, 2002, 186(1/2/3/4):34-39.

[24]

SHERWOOD

P M A

. X-ray photoelectron spectroscopic studies of some iodine compounds[J]. Journal of the Chemical Society Faraday Transactions, 1976,72.DOI:10.1039/f29767201805.

[25]

HARIJAN

D K L

, CHANDRA

, YOON

, et al. Radioactive iodine capture and storage from water using magnetite nanoparticles encapsulated in polypyrrole[J]. Journal of Hazardous Materials, 2017,344:576-584.

[26]

闭锦叶, 李建三, 王华洁, 等. 不同酸掺杂聚苯胺/环氧涂层的防腐蚀性能研究[J]. 电镀与涂饰, 2022, 41(20):1435-1443.

[27]

郗厚芳. 聚苯胺/碳系电极材料的制备及其性能研究[D]. 青岛: 青岛科技大学, 2022.

[28]

SVENSSON

P H

, KLOO

. Synthesis,structure,and bonding in polyiodide and metal iodide:iodine systems[J]. Chemical Reviews, 2003, 103(5):1649-1684.

[29]

MELLAH

, CHEGROUCHE

, BARKAT

. The removal of uranium(Ⅵ) from aqueous solutions onto activated carbon:kinetic and thermodynamic investigations[J]. Journal of colloid and interface science, 2006, 296(2):434-441.

[30]

Y S

, MCKAY

. Pseudo-second order model for sorption processes[J]. Process Biochemistry, 1999, 34(5):451-465.

[31]

MITTAL

, KURUP

, MITTAL

. Freundlich and Langmuir adsorption isotherms and kinetics for the removal of Tartrazine from aqueous solutions using hen feathers[J]. Journal of Hazardous Materials, 2007, 146(1/2):243-248.

[32]

KUMAR

P S

, RAMAKRISHNAN

, KIRUPHA

S D

, et al. Thermodynamic and kinetic studies of cadmium adsorption from aqueous solution onto rice husk[J]. Brazilian Journal of Chemical Engineering, 2010, 27(2):283-284.

2024年第43卷第3期

PDF下载

411

168

引用本文

BibTeX

文章信息

doi: 10.13355/j.cnki.sfyj.2024.03.010

接收时间：2024-02-03
首发时间：2025-09-10
出版时间：2024-06-20

补充材料

相关文章

文章信息

作者

出版历史

收稿日期：2024-02-03

基金

作者信息

中国原子能科学研究院, 北京 102413

通讯作者:

吴展华(1979—),男,博士,研究员,主要研究方向为核燃料循环与材料。E-mail:wuzhanhuaciae@sina.com.cn。

参考文献

分享链接

https://castjournals.cast.org.cn/joweb/sfyj/CN/10.13355/j.cnki.sfyj.2024.03.010

分享至

全文二维码

扫描看全文

引用本文

BibTeX

本文的引用情况

2种不同金属材料的力学参数

科 Family	属数 Number of genus	种数 Number of species	占总种数比例 Percentage of total species (%)	属 Genus	种数 Number of species	占总种数比例 Percentage of total species (%)
鹅膏菌科Amanitaceae	2	11	5.26	鹅膏菌属 Amanita	10	4.78
小菇科 Mycenaceae	2	12	5.74	丝盖伞属 Inocybe	5	2.39
多孔菌科 Polyporaceae	8	14	6.70	蜡蘑属 Laccaria	5	2.39
红菇科 Russulaceae	3	23	11.00	小皮伞属 Marasmius	6	2.87
				小菇属 Mycena	11	5.26
				光柄菇属 Pluteus	5	2.39
				红菇属 Russula	17	8.13
				栓菌属 Trametes	5	2.39

关闭全屏

BibTeX
EndNote
RefWorks
TxT

${{q}_{e,}}_{试验}$/ (mg·g^-1)	准一级动力学			准二级动力学
${{q}_{e,}}_{试验}$/ (mg·g^-1)	k₁/min^-1	q_1,理论/(mg·g^-1)	R²	k₂/(g·mg^-1·min^-1)	q_2,理论/(mg·g^-1)	R²
1 775.20	0.056 7	2 022.31	0.881 7	4.517 4×10^-5	1 883.49	0.996 1

Langmuir等温吸附模型			Freundlich等温吸附模型
k_L/(L·g^-1)	q_m/(mg·g^-1)	R²	k_F/(L·mg^-1)	n	R²
1.337	1 777.13	0.998 4	1 476.54	22.941	0.843 12

ΔH/(kJ·mol^-1)	ΔS/(J·mol^-1·K^-1)	ΔG/(kJ·mol^-1)
ΔH/(kJ·mol^-1)	ΔS/(J·mol^-1·K^-1)	283.15 K	288.15 K	293.15 K	298.15 K	303.15 K
34.77	206.08	-23.58	-24.61	-25.64	-26.67	-27.70
