湿法冶金

粒度/目	质量分数/%
+20	0.45
-20~+40	0.87
-40~+70	2.42
-70~+200	19.32
-200~+325	10.00
-325	66.93

粒度/目	质量分数/%
+20	0.45
-20~+40	0.87
-40~+70	2.42
-70~+200	19.32
-200~+325	10.00
-325	66.93

序号	类型	型号	分子量/万
1	阴离子型	AZ7925	1 600
2	AZ9020	1 400
3	PZ4610	1 000
4	AZ5005	800
5	阳离子型	CZ4002	800
6	CZ4060	800
7	CZ5005	1 000
8	两性型	WZ944	1 500
9	WZ924	1 300
10	FZ4001	1 300
11	非离子型	5330	1 000

序号	类型	型号	分子量/万
1	阴离子型	AZ7925	1 600
2	AZ9020	1 400
3	PZ4610	1 000
4	AZ5005	800
5	阳离子型	CZ4002	800
6	CZ4060	800
7	CZ5005	1 000
8	两性型	WZ944	1 500
9	WZ924	1 300
10	FZ4001	1 300
11	非离子型	5330	1 000

序号	絮凝剂型号	试验现象	清液浊度/NTU	压缩体积/mL	沉降速度/(m·h^-1)
1	AZ7925	无絮团,基本不沉降	—	—	—
2	AZ9020	有絮团,沉降极慢,溶液较清亮	73	215	—
3	PZ4610	有细小絮团,沉降极慢,溶液较清亮	102	223	—
4	AZ5005	有絮团,沉降慢,溶液较清亮	40	185	0.62
5	CZ4002	有絮团,沉降慢,溶液混浊	546	191	0.78
6	CZ4060	有絮团,沉降慢,溶液混浊	705	184	0.57
7	CZ5005	有絮团,沉降慢,溶液混浊	576	195	0.83
8	WZ944	有絮团,沉降快,溶液微混	195	180	3.28
9	WZ924	有絮团,沉降快,溶液微混	225	180	2.76
10	FZ4001	有絮团,沉降快,溶液混浊	234	225	2.08
11	5330	有絮团,沉降慢,溶液清亮	62	210	0.58

序号	絮凝剂型号	试验现象	清液浊度/NTU	压缩体积/mL	沉降速度/(m·h^-1)
1	AZ7925	无絮团,基本不沉降	—	—	—
2	AZ9020	有絮团,沉降极慢,溶液较清亮	73	215	—
3	PZ4610	有细小絮团,沉降极慢,溶液较清亮	102	223	—
4	AZ5005	有絮团,沉降慢,溶液较清亮	40	185	0.62
5	CZ4002	有絮团,沉降慢,溶液混浊	546	191	0.78
6	CZ4060	有絮团,沉降慢,溶液混浊	705	184	0.57
7	CZ5005	有絮团,沉降慢,溶液混浊	576	195	0.83
8	WZ944	有絮团,沉降快,溶液微混	195	180	3.28
9	WZ924	有絮团,沉降快,溶液微混	225	180	2.76
10	FZ4001	有絮团,沉降快,溶液混浊	234	225	2.08
11	5330	有絮团,沉降慢,溶液清亮	62	210	0.58

絮凝剂型号	用量/ (g·t^-1)	清液浊度/NTU	压缩体积/mL	沉降速度/ (m·h^-1)
WZ944	10	286	185	1.38
30	230	184	2.75
50	245	180	2.77
60	232	180	2.96
80	220	180	3.30
100	195	180	3.28
5330	30	106	215	0.51
50	80	212	0.55
60	78	210	0.57
80	58	210	0.54
100	62	210	0.58

絮凝剂型号	用量/ (g·t^-1)	清液浊度/NTU	压缩体积/mL	沉降速度/ (m·h^-1)
WZ944	10	286	185	1.38
30	230	184	2.75
50	245	180	2.77
60	232	180	2.96
80	220	180	3.30
100	195	180	3.28
5330	30	106	215	0.51
50	80	212	0.55
60	78	210	0.57
80	58	210	0.54
100	62	210	0.58

絮凝剂型号	用量/ (g·t^-1)	沉降速度/ (m·h^-1)	压缩体积/ mL	清液浊度/ NTU
WZ944	30	2.96	180	232
5330	30	0.57	210	78
WZ944+5330	30+30	2.78	185	104

絮凝剂型号	用量/ (g·t^-1)	沉降速度/ (m·h^-1)	压缩体积/ mL	清液浊度/ NTU
WZ944	30	2.96	180	232
5330	30	0.57	210	78
WZ944+5330	30+30	2.78	185	104

序号	加入方式
a	先将2种絮凝剂按质量比1∶1混合溶解,再将30 g/t混合絮凝剂加入矿浆后混匀
b	同时分别在矿浆中加入15 g/t WZ944、15 g/t 5330絮凝剂后混匀
c	先在矿浆中加入15 g/t WZ944絮凝剂,混匀后再加入15 g/t 5330絮凝剂继续混匀
d	先在矿浆中加入15 g/t 5330絮凝剂,混匀后再加入15 g/t WZ944絮凝剂继续混匀
e	同时将15 g/t WZ944加入洗水、15 g/t 5330加入矿浆后混匀,再将矿浆与洗水混合

序号	加入方式
a	先将2种絮凝剂按质量比1∶1混合溶解,再将30 g/t混合絮凝剂加入矿浆后混匀
b	同时分别在矿浆中加入15 g/t WZ944、15 g/t 5330絮凝剂后混匀
c	先在矿浆中加入15 g/t WZ944絮凝剂,混匀后再加入15 g/t 5330絮凝剂继续混匀
d	先在矿浆中加入15 g/t 5330絮凝剂,混匀后再加入15 g/t WZ944絮凝剂继续混匀
e	同时将15 g/t WZ944加入洗水、15 g/t 5330加入矿浆后混匀,再将矿浆与洗水混合

配比	WZ944用量/ (g·t^-1)	5330用量/ (g·t^-1)	沉降速度/ (m·h^-1)
3∶2	30	20	1.21
1∶1	20	20	2.72
30	30	2.68
3∶4	30	40	2.01
1∶2	20	40	1.36
30	60	1.92
3∶8	30	80	2.16
1∶3	20	60	1.49
1∶4	20	80	1.52

配比	WZ944用量/ (g·t^-1)	5330用量/ (g·t^-1)	沉降速度/ (m·h^-1)
3∶2	30	20	1.21
1∶1	20	20	2.72
30	30	2.68
3∶4	30	40	2.01
1∶2	20	40	1.36
30	60	1.92
3∶8	30	80	2.16
1∶3	20	60	1.49
1∶4	20	80	1.52

某铀矿高钙矿浆絮凝沉降工艺优化试验研究

PDF下载

高尚 , 贾秀敏 , 师留印 , 钟平汝

湿法冶金 | 试验研究 2024,43(4): 461-465

收起

湿法冶金 | 试验研究 2024, 43(4): 461-465

某铀矿高钙矿浆絮凝沉降工艺优化试验研究

全屏

高尚, 贾秀敏, 师留印, 钟平汝

作者信息

核工业北京化工冶金研究院, 北京 101149

高尚(1997—),男,硕士,助理工程师,主要研究方向为铀矿水冶。

Optimization of Flocculation and Sedimentation Process of High-Calcium Slurry in a Uranium Ore

Shang GAO, Xiumin JIA, Liuyin SHI, Pingru ZHONG

Affiliations

Beijing Research Institute of Chemical Engineering and Metallurgy, CNNC, Beijing 101149, China

出版时间: 2024-08-20 doi: 10.13355/j.cnki.sfyj.2024.04.016

文章导航

摘要

收起

针对某铀矿高钙矿浆固液分离中存在的矿浆沉降速度较低、固-液分离效果变差等问题,研究采用了静态絮凝法沉降该铀矿高钙矿浆,考察了絮凝剂种类及用量、混合絮凝剂配比及加入方式对沉降效果的影响。结果表明:由WZ944絮凝剂与5330絮凝剂配制的混合絮凝剂可使高钙矿浆沉降速度显著提高,2种絮凝剂的最佳质量配比为1∶1,混合絮凝剂最低用量为35 g/t。试验结果可为该铀矿固-液分离工艺流程优化设计提供参考。

关键词

铀矿 / 钙 / 矿浆 / 絮凝 / 絮凝剂 / 沉降 / 固-液分离 / 多级逆流倾析

Abstract

收起

Aiming at the problems such as low settling speed and poor solid-liquid separation effect of a uranium ore high-calcium slurry, static flocculation method was used to settle high-calcium pulp of a uranium ore, and the effects of flocculant type, dosage, mixed flocculant ratio and adding method on the settling effect were investigated. The results show that the settling rate of high calcium pulp can be significantly increased by the mixed flocculant prepared by WZ944 flocculant and 5330 flocculant. The optimal mass ratio of the two flocculants is 1∶1, and the minimum dosage of the mixed flocculant is 35 g/t. The research results can provide reference for the optimization design of the uranium ore solid-liquid separation process.

Key words

uranium ore / calcium / slurry / flocculation / flocculant / sedimentation / solid-liquid separation / multi-stage countercurrent decantation

引用本文

高尚, 贾秀敏, 师留印, 钟平汝. 某铀矿高钙矿浆絮凝沉降工艺优化试验研究. 湿法冶金, 2024 , 43 (4) : 461 -465 . DOI: 10.13355/j.cnki.sfyj.2024.04.016

Shang GAO, Xiumin JIA, Liuyin SHI, Pingru ZHONG. Optimization of Flocculation and Sedimentation Process of High-Calcium Slurry in a Uranium Ore[J]. Hydrometallurgy of China, 2024 , 43 (4) : 461 -465 . DOI: 10.13355/j.cnki.sfyj.2024.04.016

正文

收起

絮凝沉降技术广泛应用于水处理及铀矿冶领域,是改善固-液分离效果的重要方法之一。在铀矿采冶过程中,矿物在搅拌浸出后,通过逆流倾析在浓密机中加入絮凝剂进行沉降,可大幅提升矿浆分离效率,从而快速从矿浆中去除浸出渣,得到含铀浸出液,同时也有利于后续对浸出液的纯化处理。

某铀矿床常规浸出水冶厂的固-液分离工艺流程中,浸出矿浆经由水力旋流器分级后,溢流矿浆在絮凝剂作用下进入浓密机,经5级连续逆流倾析后,清液送下一流程。在该过程中使用絮凝剂可有效提高浓密机处理能力^[7],其原理是利用絮凝剂的凝聚作用和絮凝作用,将分散体系的稳定性破坏,之后使矿浆颗粒在内聚力的作用下吸附在一起,形成颗粒较大的絮团,进而使矿浆沉降速度提升,达到快速固液分离的目的^[13]。

絮凝剂的使用虽有利于提升固液分离效率,但目前由于进料矿石钙含量较高,导致所生成的硫酸钙对絮凝沉降过程中固体颗粒的沉降造成影响^[14],使得添加絮凝剂后仍存在矿浆沉降速度慢、沉降效果差等问题,影响水冶厂的稳定运行。因此,为提高沉降速度,进一步优化工艺条件,针对目前生产中出现的絮凝沉降效果不佳等问题,对比研究了几种不同的絮凝剂对某铀矿高钙矿浆的絮凝沉降效果,以期优选出适宜的絮凝剂类型及使用工况。

1 试验原料与方法

收起

1.1 试验原料

1.1.1 试验矿浆

试验原料取自某铀矿水冶厂第1级浓密机的进料矿浆,矿浆浓度为10.80%,密度为1.11 g/cm³。同时对其进行粒径分布测试,浓密机进料矿浆的粒级分布见表1。可以看出,粒度低于325目的矿浆占比为66.93%,矿浆粒级整体偏细,沉降效果较差。

1.1.2 絮凝剂

从阴、阳离子型絮凝剂、两性絮凝剂与非离子絮凝剂4类絮凝剂中选择11种进行试验,其中包括当前生产所用5330型号絮凝剂。11种絮凝剂的型号及分子量见表2。

1.2 试验方法

1.2.1 絮凝剂溶解试验

将11种絮凝剂各称取0.100 g(±0.001 g),加入到装有100 mL去离子水的烧杯中,用搅拌器搅拌,控制搅拌速度为60 r/min,观察絮凝剂溶解情况,直至絮凝剂完全溶解成透明胶质状态,得到浓度为0.1%的各絮凝剂。

1.2.2 絮凝沉降试验

对试验用高钙矿浆进行静态单级絮凝沉降试验,步骤如下:

1)均匀搅拌高钙矿浆样品,使呈均匀分散状态,然后快速加入到500 mL量筒中,定容至满刻度,记录液面初始高度。

2)将装有矿浆样品的量筒迅速加入上述定量配制的絮凝剂,封紧量筒口后,上下翻转使矿浆充分混匀;然后将量筒平稳放置于试验台上,此时作为计时零点,每隔一段时间记录界面高度,试验时间为1 h;沉降过程基本结束后,观察最终压缩体积并测定清液浊度。

3)根据记录的界面高度随时间的变化数据绘制沉降曲线,并计算自然沉降速度。

2 试验结果与讨论

收起

2.1 絮凝剂的选择

为了筛选满足当前生产需要的最佳絮凝剂类型,取11种不同型号的絮凝剂对高钙矿浆进行絮凝沉降试验,用量均为100 g/t,对比分析不同絮凝剂的沉降效果,试验结果见表3。

由表3看出:除AZ7925絮凝剂在加入混匀后无法形成絮团外,其他10种絮凝剂对矿浆均有絮凝沉降效果;3种两性絮凝剂WZ944、WZ924、FZ4001的沉降速度最快,其原因是酸法浸出矿浆固体颗粒带负电荷,且体系含有Na⁺、Ca²⁺、Mg²⁺和Fe³⁺等正电离子与其他粒子,会对阳离子型絮凝剂的沉降效果产生负面影响,而两性絮凝剂分子链节上同时含有正电荷和负电荷基团,可以通过电性中和、吸附桥联及分子间“缠绕”包裹作用产生较大絮团颗粒以利于脱水;4种阴离子型絮凝剂AZ7925、AZ9020、PZ4610、AZ5005沉降速度较慢,这是由于其会对带负电荷固体颗粒选择性絮凝,导致絮凝效果变差。

由表3还可看出:两性型絮凝剂WZ944的沉降速度和压缩体积均明显优于其他絮凝剂;但从沉降后的清液浊度来看,非离子型絮凝剂5330最佳。因此对2种絮凝剂进行进一步试验。

2.2 单一絮凝剂用量的确定

为了进一步选择适合的絮凝剂,考察了WZ944、5330絮凝剂用量对絮凝沉降效果的影响,试验结果见表4。

由表4看出:WZ944絮凝剂用量在30~100 g/t范围内,随用量减小,沉降速度缓慢下降,但用量减少至10 g/t时,沉降速度明显降低,此时清液浊度明显上升;而5330絮凝剂用量在30~100 g/t范围内,沉降速度没有明显变化,但用量降至30 g/t时,清液浊度会迅速升高。试验中观察到5330絮凝剂用量降至10 g/t时,絮凝沉降过程中几乎无法形成絮团,沉降速度大幅下降。所以,为保证WZ944和5330絮凝剂沉降效果,试验确定2种絮凝剂的最低用量均为30 g/t。

2.3 混合絮凝剂的选择

为了进一步优化絮凝沉降工艺条件,配制WZ944+5330混合絮凝剂,二者用量均为30 g/t。对比研究混合絮凝剂与单一絮凝剂的沉降性能,结果见表5。根据表5数据绘制沉降曲线,如图1所示。

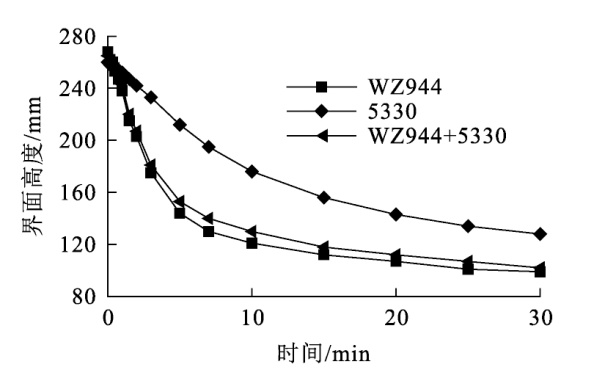

由表5、图1看出:从沉降速度和压缩性能来看,混合絮凝剂仅略差于WZ944絮凝剂,但与5330絮凝剂相比有明显提升;从清液浊度来看,混合絮凝剂比WZ944絮凝剂有明显改善,而与5330絮凝剂相差不大。说明当前沉降试验条件下,WZ944+5330混合絮凝剂兼具WZ944和5330絮凝剂的优势,可以在保证清液浊度的同时显著加快高钙矿浆的沉降速度,能有效解决目前生产中沉降速度慢、固液分离效果差的问题。

2.4 混合絮凝剂加入方式的选择

在实际生产中,絮凝剂的加入方式对沉降效果有明显的影响。而混合絮凝剂的加入方式与单一絮凝剂的加入方式不同,有多种加入方式。因此,模拟实际生产,将WZ944+5330混合絮凝剂以不同方式加入,加入方式见表6。絮凝剂用量为30 g/t,分别考察絮凝剂的混合位置、加入顺序对沉降效果的影响,试验结果如图2所示。

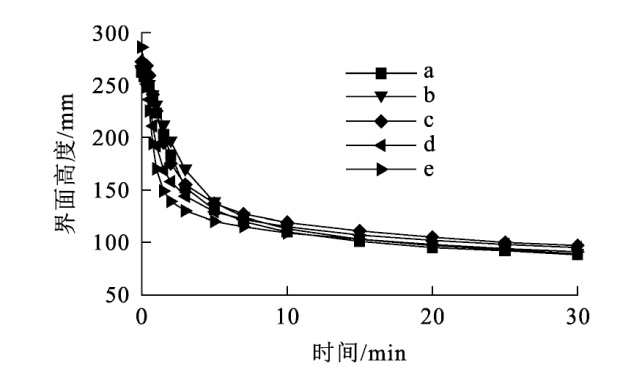

由于加入絮凝剂总量不变,因此不同加入方式对最终压缩体积与清液浊度影响较小,但对沉降初期的沉降速度影响很大。由图2看出:先将2种絮凝剂混合,再加入矿浆的方式a优于同时分别加入2种絮凝剂的方式b。原因是同时分别加入2种絮凝剂时,其在矿浆中生成的絮团相互干扰,会降低沉降效果;但如果不同时加入,而是按顺序加入,则能有效降低这种干扰效果,因此方式a与方式c、d的沉降速度相差不大,仅在沉降试验后期略低于其他加入方式;同时将2种絮凝剂分别加入连续逆流倾析的矿浆和洗水中,再将二者混匀时(方式e),沉降速度比其他方式a~d更快,但在实际生产中要额外布置絮凝剂储槽和管路,会额外增加成本,不够经济。

从实际生产角度来看,先将2种絮凝剂混合,再加入的方式a与其他方式的沉降速度差别不大,且在解决沉降问题的同时能有效降低成本与工作量。因此,确定混合絮凝剂加入方式a最为适宜。

2.5 混合絮凝剂配比的选择

考虑到生产成本,在WZ944絮凝剂用量为20 g/t与30 g/t的条件下调节混合絮凝剂中5330絮凝剂用量,考察混合絮凝剂配比(WZ944/5330质量比)对沉降效果的影响。

由表7看出:2种絮凝剂最佳配比为1∶1,当混合絮凝中2种单一絮凝剂中的任意一种过量时都会降低沉降速度;该配比条件下,随其中一种絮凝剂用量增加,沉降速度仅略有下降,原因是絮凝剂用量过大,在沉降开始时,矿浆会形成较大的絮团,导致沉降过程中水阻力增加,进而影响沉降效果。因此,对于当前的实际生产现状,选择絮凝剂配比1∶1为宜。

2.6 混合絮凝剂用量的确定

为确定WZ944+5330混合絮凝剂的最佳用量,通过加入不同浓度的混合絮凝剂,考察其对矿浆沉降速度的影响,并根据试验数据绘制絮凝沉降曲线,结果如图3所示。

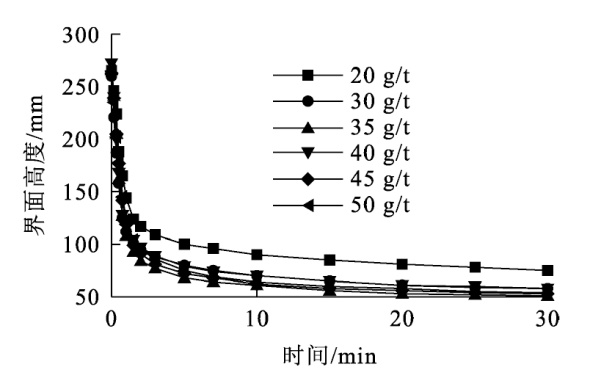

由图3看出:混合絮凝剂用量较低时,随用量增加沉降速度加快;用量增至35 g/t时,矿浆沉降速度最快;继续增加用量,沉降速度无明显变化。因此,对于目前生产工况下的矿浆,选择混合絮凝剂用量为35 g/t为宜。

3 结论

收起

对比研究了11种新絮凝剂对某铀矿高钙矿浆的沉降性能,得出如下结论:

1)WZ944絮凝剂具有较好的沉降速度与压缩体积,而当前生产所用的5330絮凝剂在降低清液浊度方面具有一定优势。

2)在相同用量下,WZ944+5330混合絮凝剂的总体沉降效果优于单一絮凝剂,在沉降速度、压缩效果与清液浊度等方面均表现良好。

3)结合当前生产中出现的问题,将WZ944+5330混合絮凝剂按配比1∶1、用量35 g/t、先混合后加入方式与矿浆混合,可显著提高高钙矿浆沉降速度。

基金

收起

中核集团集中研发项目(中核科发[2021]-144号)

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

廖启华. 大型尾矿浓密机沉降效率提升的改造研究[J]. 有色冶金设计与研究, 2023, 44(6):5-8.

[2]

陈辉, 王洪江, 吴爱祥, 等. 哈尔滨某矿深锥浓密机的应用改造[J]. 金属矿山, 2015(5):158-161.

[3]

叶开凯, 苏学斌, 张佳宇, 等. 二次沉淀法深度处理工艺废水中的铍试验研究[J]. 湿法冶金, 2023, 42(3):302-305.

[4]

周志龙, 孟祥瑞, 许东升, 等. 深锥浓密机在某铅锌矿充填系统的技术改造与应用[J]. 采矿技术, 2021, 21(4):175-177.

[5]

王少勇, 武鹏杰, 张敏杰, 等. 不同进料流量下深锥浓密机给料井流场特性可视化试验研究[J]. 矿业研究与开发, 2024, 44(1):19-24.

[6]

张雷, 郭利杰, 许文远, 等. 细尾砂在矿山充填应用中关键工艺与材料的研究进展[J]. 材料导报, 2023, 37(23):106-116.

[7]

威拉姆斯 R A, 张兴仁, 李孜. 大型逆流倾析浓缩机装置的设计构思[J]. 国外金属矿选矿, 2004(11):4-9.

[8]

田全宝, 兰川, 王桂楼, 等. 刚果(金)某氧化铜矿908 V絮凝剂实验室及工业试验研究[J]. 湖南有色金属, 2023, 39(6):17-20.

[9]

肖锦, 杞永亮. 我国絮凝剂发展的现状与对策[J]. 现代化工, 1997(12):6-9.

[10]

郑银珠. 铜绿山矿尾矿沉降絮凝剂优化选型试验研究[J]. 中国矿山工程, 2023, 52(5):71-75.

[11]

缪亚兵, 薛珂, 赵文坡, 等. 某铅锌矿选铅尾矿絮凝沉降及溢流水回用于浮选评价试验研究[J]. 矿冶工程, 2023, 43(5):80-84.

[12]

焦国芮, 邹开华, 黄毅伟, 等. 超细全尾砂最优絮凝剂配比优化试验研究[J]. 铜业工程, 2023(6):153-159.

[13]

林金山, 熊泽华. 银山矿全尾砂料浆絮凝沉降特性试验研究[J]. 采矿技术, 2024, 24(1):199-202.

[14]

王学魁, 李富华, 唐娜, 等. 井矿盐卤水中硫酸钙颗粒沉降过程研究[J]. 无机盐工业, 2017, 49(5):22-24.

2024年第43卷第4期

PDF下载

348

135

引用本文

BibTeX

文章信息

doi: 10.13355/j.cnki.sfyj.2024.04.016

接收时间：2024-04-30
首发时间：2025-09-10
出版时间：2024-08-20

补充材料

相关文章

文章信息

作者

出版历史

收稿日期：2024-04-30

基金

中核集团集中研发项目(中核科发[2021]-144号)

作者信息

核工业北京化工冶金研究院, 北京 101149

参考文献

分享链接

https://castjournals.cast.org.cn/joweb/sfyj/CN/10.13355/j.cnki.sfyj.2024.04.016

分享至

全文二维码

扫描看全文

引用本文

BibTeX

本文的引用情况

2种不同金属材料的力学参数

科 Family	属数 Number of genus	种数 Number of species	占总种数比例 Percentage of total species (%)	属 Genus	种数 Number of species	占总种数比例 Percentage of total species (%)
鹅膏菌科Amanitaceae	2	11	5.26	鹅膏菌属 Amanita	10	4.78
小菇科 Mycenaceae	2	12	5.74	丝盖伞属 Inocybe	5	2.39
多孔菌科 Polyporaceae	8	14	6.70	蜡蘑属 Laccaria	5	2.39
红菇科 Russulaceae	3	23	11.00	小皮伞属 Marasmius	6	2.87
				小菇属 Mycena	11	5.26
				光柄菇属 Pluteus	5	2.39
				红菇属 Russula	17	8.13
				栓菌属 Trametes	5	2.39

关闭全屏

BibTeX
EndNote
RefWorks
TxT

粒度/目	质量分数/%
+20	0.45
-20~+40	0.87
-40~+70	2.42
-70~+200	19.32
-200~+325	10.00
-325	66.93

粒度/目

质量分数/%

+20

0.45

-20~+40

0.87

-40~+70

2.42

-70~+200

19.32

-200~+325

10.00

-325

66.93

序号	类型	型号	分子量/万
1	阴离子型	AZ7925	1 600
2	AZ9020	1 400
3	PZ4610	1 000
4	AZ5005	800
5	阳离子型	CZ4002	800
6	CZ4060	800
7	CZ5005	1 000
8	两性型	WZ944	1 500
9	WZ924	1 300
10	FZ4001	1 300
11	非离子型	5330	1 000

序号

类型

型号

分子量/万

阴离子型

AZ7925

1 600

AZ9020

1 400

PZ4610

1 000

AZ5005

800

阳离子型

CZ4002

800

CZ4060

800

CZ5005

1 000

两性型

WZ944

1 500

WZ924

1 300

FZ4001

1 300

非离子型

5330

1 000

序号	絮凝剂型号	试验现象	清液浊度/NTU	压缩体积/mL	沉降速度/(m·h^-1)
1	AZ7925	无絮团,基本不沉降	—	—	—
2	AZ9020	有絮团,沉降极慢,溶液较清亮	73	215	—
3	PZ4610	有细小絮团,沉降极慢,溶液较清亮	102	223	—
4	AZ5005	有絮团,沉降慢,溶液较清亮	40	185	0.62
5	CZ4002	有絮团,沉降慢,溶液混浊	546	191	0.78
6	CZ4060	有絮团,沉降慢,溶液混浊	705	184	0.57
7	CZ5005	有絮团,沉降慢,溶液混浊	576	195	0.83
8	WZ944	有絮团,沉降快,溶液微混	195	180	3.28
9	WZ924	有絮团,沉降快,溶液微混	225	180	2.76
10	FZ4001	有絮团,沉降快,溶液混浊	234	225	2.08
11	5330	有絮团,沉降慢,溶液清亮	62	210	0.58

序号

絮凝剂型号

试验现象

清液浊度/NTU

压缩体积/mL

沉降速度/(m·h^-1)

AZ7925

无絮团,基本不沉降

—

AZ9020

有絮团,沉降极慢,溶液较清亮

215

—

PZ4610

有细小絮团,沉降极慢,溶液较清亮

102

223

—

AZ5005

有絮团,沉降慢,溶液较清亮

185

0.62

CZ4002

有絮团,沉降慢,溶液混浊

546

191

0.78

CZ4060

有絮团,沉降慢,溶液混浊

705

184

0.57

CZ5005

有絮团,沉降慢,溶液混浊

576

195

0.83

WZ944

有絮团,沉降快,溶液微混

195

180

3.28

WZ924

有絮团,沉降快,溶液微混

225

180

2.76

FZ4001

有絮团,沉降快,溶液混浊

234

225

2.08

5330

有絮团,沉降慢,溶液清亮

210

0.58

絮凝剂型号	用量/ (g·t^-1)	清液浊度/NTU	压缩体积/mL	沉降速度/ (m·h^-1)
WZ944	10	286	185	1.38
30	230	184	2.75
50	245	180	2.77
60	232	180	2.96
80	220	180	3.30
100	195	180	3.28
5330	30	106	215	0.51
50	80	212	0.55
60	78	210	0.57
80	58	210	0.54
100	62	210	0.58

絮凝剂
型号

用量/
(g·t^-1)

清液
浊度/NTU

压缩
体积/mL

沉降速度/
(m·h^-1)

WZ944

286

185

1.38

230

184

2.75

245

180

2.77

232

180

2.96

220

180

3.30

100

195

180

3.28

5330

106

215

0.51

212

0.55

210

0.57

210

0.54

100

210

0.58

絮凝剂型号	用量/ (g·t^-1)	沉降速度/ (m·h^-1)	压缩体积/ mL	清液浊度/ NTU
WZ944	30	2.96	180	232
5330	30	0.57	210	78
WZ944+5330	30+30	2.78	185	104

絮凝剂
型号

用量/
(g·t^-1)

沉降速度/
(m·h^-1)

压缩体积/
mL

清液浊度/
NTU

WZ944

2.96

180

232

5330

0.57

210

WZ944+5330

30+30

2.78

185

104

序号	加入方式
a	先将2种絮凝剂按质量比1∶1混合溶解,再将30 g/t混合絮凝剂加入矿浆后混匀
b	同时分别在矿浆中加入15 g/t WZ944、15 g/t 5330絮凝剂后混匀
c	先在矿浆中加入15 g/t WZ944絮凝剂,混匀后再加入15 g/t 5330絮凝剂继续混匀
d	先在矿浆中加入15 g/t 5330絮凝剂,混匀后再加入15 g/t WZ944絮凝剂继续混匀
e	同时将15 g/t WZ944加入洗水、15 g/t 5330加入矿浆后混匀,再将矿浆与洗水混合

序号

加入方式

先将2种絮凝剂按质量比1∶1混合溶解,再将30 g/t混合絮凝剂加入矿浆后混匀

同时分别在矿浆中加入15 g/t WZ944、15 g/t 5330絮凝剂后混匀

先在矿浆中加入15 g/t WZ944絮凝剂,混匀后再加入15 g/t 5330絮凝剂继续混匀

先在矿浆中加入15 g/t 5330絮凝剂,混匀后再加入15 g/t WZ944絮凝剂继续混匀

同时将15 g/t WZ944加入洗水、15 g/t 5330加入矿浆后混匀,再将矿浆与洗水混合

配比	WZ944用量/ (g·t^-1)	5330用量/ (g·t^-1)	沉降速度/ (m·h^-1)
3∶2	30	20	1.21
1∶1	20	20	2.72
30	30	2.68
3∶4	30	40	2.01
1∶2	20	40	1.36
30	60	1.92
3∶8	30	80	2.16
1∶3	20	60	1.49
1∶4	20	80	1.52

配比

WZ944用量/
(g·t^-1)

5330用量/
(g·t^-1)

沉降速度/
(m·h^-1)

3∶2

1.21

1∶1

2.72

2.68

3∶4

2.01

1∶2

1.36

1.92

3∶8

2.16

1∶3

1.49

1∶4

1.52
