湿法冶金

Zn²⁺	Ga³⁺	Cu²⁺	Fe³⁺
28.64	0.56	32.10	0.01

Zn²⁺	Ga³⁺	Cu²⁺	Fe³⁺
28.64	0.56	32.10	0.01

金属离子	质量浓度/(g·L^-1)	萃取率/%
Zn²⁺	27.82	2.86
Ga³⁺	0.002	99.64
Cu²⁺	31.8	0.93

金属离子	质量浓度/(g·L^-1)	萃取率/%
Zn²⁺	27.82	2.86
Ga³⁺	0.002	99.64
Cu²⁺	31.8	0.93

新型烷基羟肟酸DX201萃取镓性能研究

PDF下载

张伟 ¹^,² , 周科华 ³ , 孙昱 ⁴ , 廖文讯 ¹ , 张俊峰 ¹ , 吴才贵 ¹^,⁵

湿法冶金 | 试验研究 2024,43(6): 658-664

收起

湿法冶金 | 试验研究 2024, 43(6): 658-664

新型烷基羟肟酸DX201萃取镓性能研究

全屏

张伟¹^,², 周科华³, 孙昱⁴, 廖文讯¹, 张俊峰¹, 吴才贵¹^,⁵

作者信息

¹ 深圳市中金岭南有色金属股份有限公司丹霞冶炼厂, 广东韶关 512325

² 江西理工大学化学化工学院, 江西赣州 341000

³ 深圳市中金岭南有色金属股份有限公司, 广东深圳 518040

⁴ 武汉科技大学化学与化工学院, 湖北武汉 430081

⁵ 昆明理工大学冶金与能源工程学院, 云南昆明 650093

张伟(1984—),男,硕士,正高级工程师,主要研究方向为锌湿法冶金及伴生资源回收。

通讯作者:

孙昱(1975—),男,博士,副教授,主要研究方向为选矿药剂合成。E-mail:sunyuwh@126.com。

Extraction Performance of Gallium with A New Alkyl Hydroxamic Acid DX201

Wei ZHANG¹^,², Kehua ZHOU³, Yu SUN⁴, Wenxun LIAO¹, Junfeng ZHANG¹, Caigui WU¹^,⁵

Affiliations

¹ Danxia Smelter, Shenzhen Zhongjin Lingnan Nonferrous Metals Co.,Ltd., Shaoguan 512325, China

² School of Chemistry and Chemical Engineering, Jiangxi University of Science and Technology, Ganzhou 341000, China

³ Shenzhen Zhongjin Lingnan Nonferrous Metals Co., Ltd., Shenzhen 518040, China

⁴ School of Chemistry and Chemical Engineering, Wuhan University of Science and Technology, Wuhan 430081, China

⁵ Faculty of Metallurgy and Energy Engineering, Kunming University of Science and Technology, Kunming 650093, China

出版时间: 2024-12-20 doi: 10.13355/j.cnki.sfyj.2024.06.010

文章导航

摘要

收起

研究了新型烷基羟肟酸DX201与P204组成的萃取体系在硫酸溶液中萃取镓的性能,考察了萃取及反萃取条件对其萃取镓性能的影响,并绘制了萃取与反萃取等温线。结果表明:对于硫酸质量浓度为20 g/L的硫酸盐溶液中,在有机相组成为10%DX201+15%P204+75%260^#溶剂油、萃取相比V_O/V_A=1/1、萃取温度25 ℃、萃取时间15 min条件下,镓的单级萃取率为97.52%;采用2.5 mol/L稀硫酸溶液从负载有机相中反萃取镓,在反萃取相比V_O/V_A=2/1、反萃取温度25 ℃、反萃取时间2 min条件下,镓的单级反萃取率为94.21%;用DX201进行3级逆流萃取镓,萃取率可达99.64%,萃取性能稳定。

关键词

烷基羟肟酸 / P204 / 萃取 / 镓 / 硫酸体系

Abstract

收起

The extraction performance of gallium in sulfuric acid solution with new alkyl hydroxamic acid DX201 and P204 was studied. The effects of extraction and stripping conditions on gallium extraction performance were investigated. The extraction and stripping isotherms were drawn. The results show that the single-stage extraction rate of gallium is 97.52% under the conditions of V_O/V_A=1/1, extraction temperature of 25 ℃ and extraction time of 15 min in sulfate solution with mass concentration of sulfuric acid of 20 g/L sulfate solution and organic phase composition of 10%DX201+15%P204+75%260^#solvent oil. Using 2.5 mol/L dilute sulfuric acid solution to strip gallium from supported organic phase, the single stage stripping rate of gallium is 94.21% under the conditions of V_O/V_A=2/1, stripping temperature of 25 ℃ and stripping time of 2 min. The extraction rate of gallium in 3-stage countercurrent extraction is 99.64%, and the extraction performance is stable.

Key words

alkyl hydroxamic acid / P204 / extraction / gallium / sulfuric acid system

引用本文

张伟, 周科华, 孙昱, 廖文讯, 张俊峰, 吴才贵. 新型烷基羟肟酸DX201萃取镓性能研究. 湿法冶金, 2024 , 43 (6) : 658 -664 . DOI: 10.13355/j.cnki.sfyj.2024.06.010

Wei ZHANG, Kehua ZHOU, Yu SUN, Wenxun LIAO, Junfeng ZHANG, Caigui WU. Extraction Performance of Gallium with A New Alkyl Hydroxamic Acid DX201[J]. Hydrometallurgy of China, 2024 , 43 (6) : 658 -664 . DOI: 10.13355/j.cnki.sfyj.2024.06.010

正文

收起

镓是重要的战略性金属矿产资源之一,广泛应于电子通讯、航天航空、医药卫生等高新技术领域^[1-3]。在自然界中,镓主要以伴生形式赋存在铝土矿和铅锌矿中,其在伴生矿中含量很低,直接从原矿中回收成本很高,因此工业上通常以冶炼副产物为原料,从中进行二次提取,以实现镓的综合回收^[4]。目前,约90%的金属镓是从氧化铝冶炼过程中的铝酸钠循环母液中吸附分离回收,其余10%左右的镓则是从煤粉和锌冶炼过程产生的浸出渣中回收^[5]。

萃取分离技术作为重要的分离富集工艺已得到广泛应用。目前,应用于萃取镓的萃取剂种类较多,按萃取剂的化学性质分主要为磷酸酯类萃取剂、羧酸萃取剂、羟肟酸螯合萃取剂等^[4-7]。其中,磷酸酯类萃取剂又可分为酸性磷酸酯类和中性磷酸酯类萃取剂。酸性磷酸酯类萃取剂中以P204、P507、Cynex272研究最为广泛,中性磷酸酯萃取剂主要为TBP,在高浓度盐酸体系中应用较多^[8-14]。羧酸类萃取剂萃取时间长,金属选择性差,尚未见相关工业应用报道^[7-8]。羟肟酸类螯合萃取剂主要为烷基羟肟酸,具有代表性的有YW100、H106、7815、HGS98、G315和G8315^[14-18]。一般烷基羟肟酸在H₂SO₄体系中单独使用时,镓萃取率较低,不足90%,通常与P204协同萃取,才能提升至98%以上。目前,工业上普遍应用的羟肟酸萃取剂是YW100萃取剂。该萃取剂主要是C₅—C₉烷基羟肟酸,存在易降解、水溶性大、稳定性差等问题,造成萃取剂大量消耗,制约了其工业化应用。为了满足镓等金属的高效萃取需求,探寻一种新型、高效且稳定的羟肟酸萃取剂十分必要。DX201是一种新型的烷基羟肟酸萃取剂,其疏水基团为长支链分子结构,羟肟酸基团所连碳原子位阻大,该结构保留了YW100萃取剂的螯合性能,具有水溶性小、凝固点低、黏度小、分相迅速等优点,且由于位阻的缘故,羟肟酸很难酸解,能极大地降低萃取剂水溶及酸解损失。因此,试验研究了采用DX201替代YW100萃取剂,探讨了其在硫酸体系中对镓的萃取性能,以期为工业萃取富集分离镓提供一种可选择的萃取剂。

1 试验部分

收起

1.1 试验原料、试剂及设备

试验原料:取自国内某锌冶炼厂,综合回收萃取除铁后料液,料液中硫酸质量浓度为27 g/L,主要化学成分见表1。

试剂:DX201新型羟肟酸萃取剂(羟肟酸浓度≥80%,自制),P204(工业级,洛阳中达化工有限公司),260^#溶剂油(工业级,洛阳中达化工有限公司),碳酸钠(分析纯,西陇化学试剂有限公司),浓硫酸(98%,分析纯,西陇化学试剂有限公司)。

设备:DGG-9053A型恒温水浴振荡器(上海森信实验仪器有限公司),ICP-OES型电感耦合等离子光谱发射仪(德国斯派克分析仪器公司)。

1.2 试验方法

1.2.1 有机相的配制

量取一定体积DX201和P204萃取剂,分别置于烧杯中,加入260^#溶剂油作为稀释剂,搅拌均匀后作为萃取有机相,备用。

1.2.2 萃取试验

按照试验设定的相比V_O/V_A,将料液与萃取有机相装入分液漏斗中,再按萃取试验条件放入振荡器中,在设定温度下混合振荡一定时间。反应结束后,测定萃余液体积和其中金属离子浓度,计算金属离子萃取率E₁。计算公式^[13]为

(1)E₁=$\left(1-\frac{{\rho }_{B1}{V}_{1}}{{\rho }_{B0}{V}_{0}}\right)$×100%。

式中:ρ_B0—料液中金属离子质量浓度,g/L;ρ_B1—萃余液中金属离子质量浓度,g/L;V₀—料液体积,mL;V₁—萃余液体积,mL。

1.2.3 反萃取试验

按照试验设定的相比V_O/V_A,将配制好的反萃剂与负载有机相装入分液漏斗中,再按反萃取试验条件置于振荡器中,在设定温度下混合振荡一定时间。反应结束后,测定反萃液体积和其中金属离子浓度,计算反萃取率E₂。计算公式为

(2)E₂=$\frac{{\rho }_{B3}{V}_{3}}{{\rho }_{B2}{V}_{2}}$×100%。

式中:ρ_B2—负载有机相中金属离子质量浓度,g/L;ρ_B3—反萃液中金属离子质量浓度,g/L;V₂—负载有机相体积,mL;V₃—反萃液体积,mL。

1.3 试验原理

将P204与DX201萃取剂组成协同萃取体系,可使DX201油溶性提升,从而提高镓萃取率^[19]。萃取反应方程式见式(3)。

(3)Ga³⁺+2$\overline{HL}$+$\overline{{H}_{2}{A}_{2}}$$\rightleftharpoons$$\overline{Ga\left(H{A}_{2}\right){L}_{2}}$+3H⁺。

采用硫酸作为反萃剂,可反萃取负载有机相中金属离子。反萃取反应方程式见式(4)。

(4) $\overline{Ga\left(H{A}_{2}\right){L}_{2}}$+3H⁺Ga³⁺+2$\overline{HL}$+$\overline{{H}_{2}{A}_{2}}$。

式中:$\overline{HL}$代表DX201羟肟酸萃取剂,$\overline{{H}_{2}{A}_{2}}$代表P204萃取剂。

1.4 分析方法

溶液中硫酸浓度采用氢氧化钠容量法测定;水相中金属离子浓度采用电感耦合等离子光谱发射仪(ICP-OES)测定,有机相中离子浓度通过差减法计算^[14]。

2 试验结果与讨论

收起

2.1 DX201萃取镓

2.1.1 料液中硫酸质量浓度对萃取率的影响

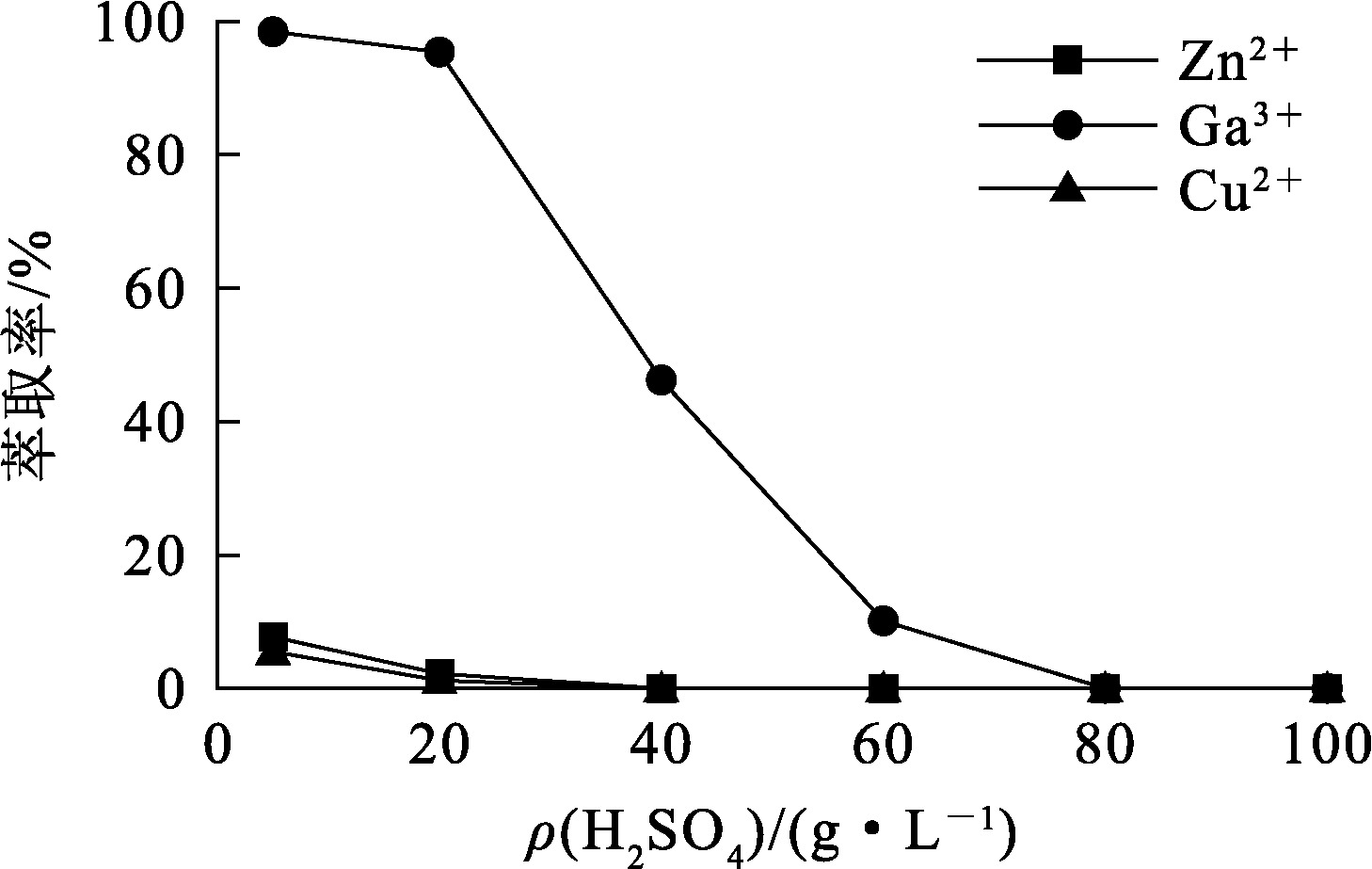

萃取有机相组成10%DX201+15%P204+75%260^#溶剂油,萃取相比V_O/V_A=1/1,萃取时间10 min,萃取温度25 ℃,采用浓硫酸碳酸钠调节料液硫酸质量浓度,料液中硫酸质量浓度对金属离子萃取率的影响试验结果如图1所示。

由图1看出:镓离子萃取率随料液硫酸质量浓度升高而降低;硫酸质量浓度为5 g/L时,锌、铜、镓离子萃取率分别为7.74%、5.52%、98.44%;硫酸质量浓度增至20 g/L,镓离子萃取率缓慢降至95.40%,锌、铜离子萃取率也有小幅下降;继续增大硫酸质量浓度,镓离子萃取率快速下降,而锌、铜离子萃取率保持稳定不变。主要原因是在硫酸体系中,随硫酸质量浓度下降,P204萃取剂对金属离子的萃取能力逐渐提高。结合文献[20]可知,P204萃取剂对金属离子的萃取顺序为Fe³⁺>Zn²⁺>Cu²⁺>Ga³⁺,且在硫酸质量浓度小于5 g/L时,P204对Zn²⁺和Cu²⁺萃取率较高^[20],镓与杂质离子不能彻底分离,进而会影响镓产品质量。因此,确定料液中硫酸质量浓度为20 g/L。

2.1.2 DX201体积分数的影响

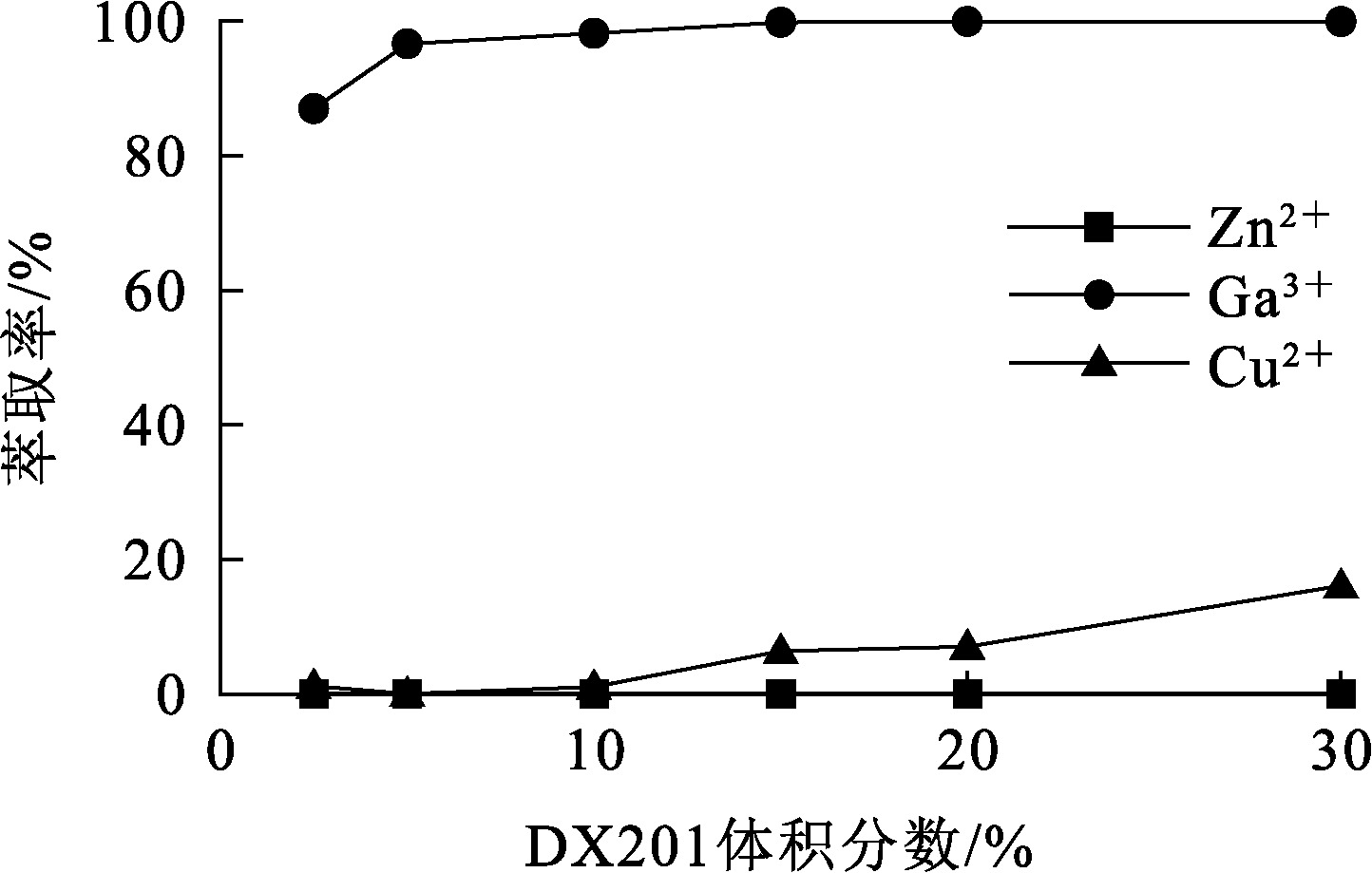

料液中硫酸质量浓度20 g/L,萃取相比V_O/V_A=1/1,萃取时间10 min,萃取温度25 ℃,控制萃取有机相中P204萃取剂体积分数为15%不变,调节DX201和260^#溶剂油体积分数,考察DX201萃取剂体积分数对金属离子萃取率的影响,试验结果如图2所示。

由图2看出:DX201体积分数为2.5%时,镓离子萃取率为86.99%,铜、锌离子基本不被萃取;DX201体积分数增至10%,镓离子萃取率达98.21%;继续增大DX201体积分数至30%,镓离子萃取率仅有小幅升高,但铜离子萃取率大幅升高至16.06%。综合考虑,选择DX201体积分数为10%。

2.1.3 P204体积分数的影响

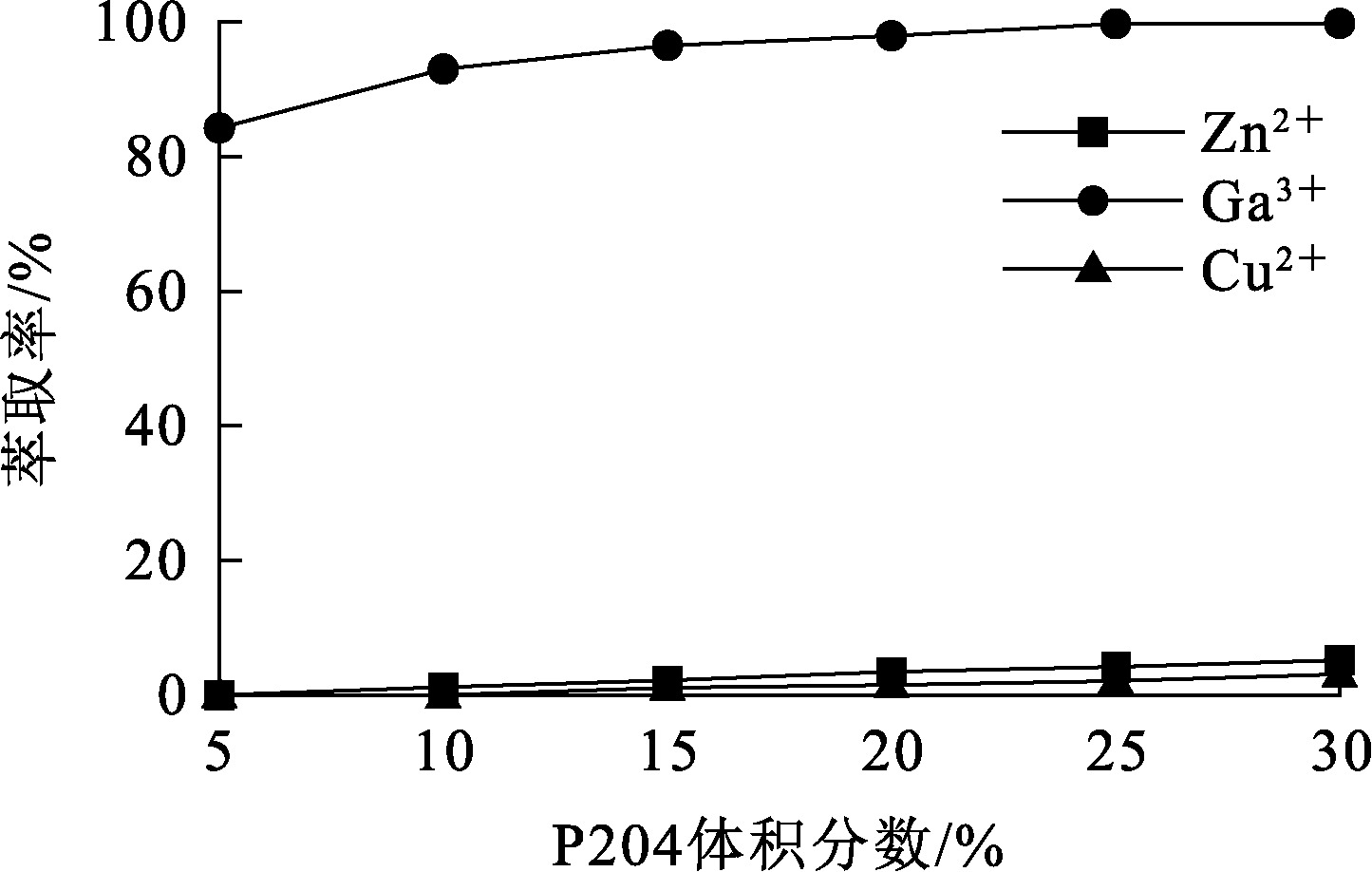

料液中硫酸质量浓度20 g/L,萃取相比V_O/V_A=1/1,萃取时间10 min,萃取温度25 ℃,控制萃取有机相中DX201体积分数为10%不变,调节P204和260^#溶剂油体积分数,考察P204体积分数对金属离子萃取率的影响,试验结果如图3所示。

由图3看出,P204体积分数对镓萃取率影响较大:P204体积分数由5%增至15%时,镓离子萃取率从84.25%升至96.50%,仅少量锌、铜离子被萃取;继续增大P204体积分数,镓离子萃取率升高不明显,锌、铜杂质离子萃取率逐渐升高,导致萃取分相困难。综合考虑,选择P204体积分数为15%。

2.1.4 萃取相比V_O/V_A对萃取率的影响

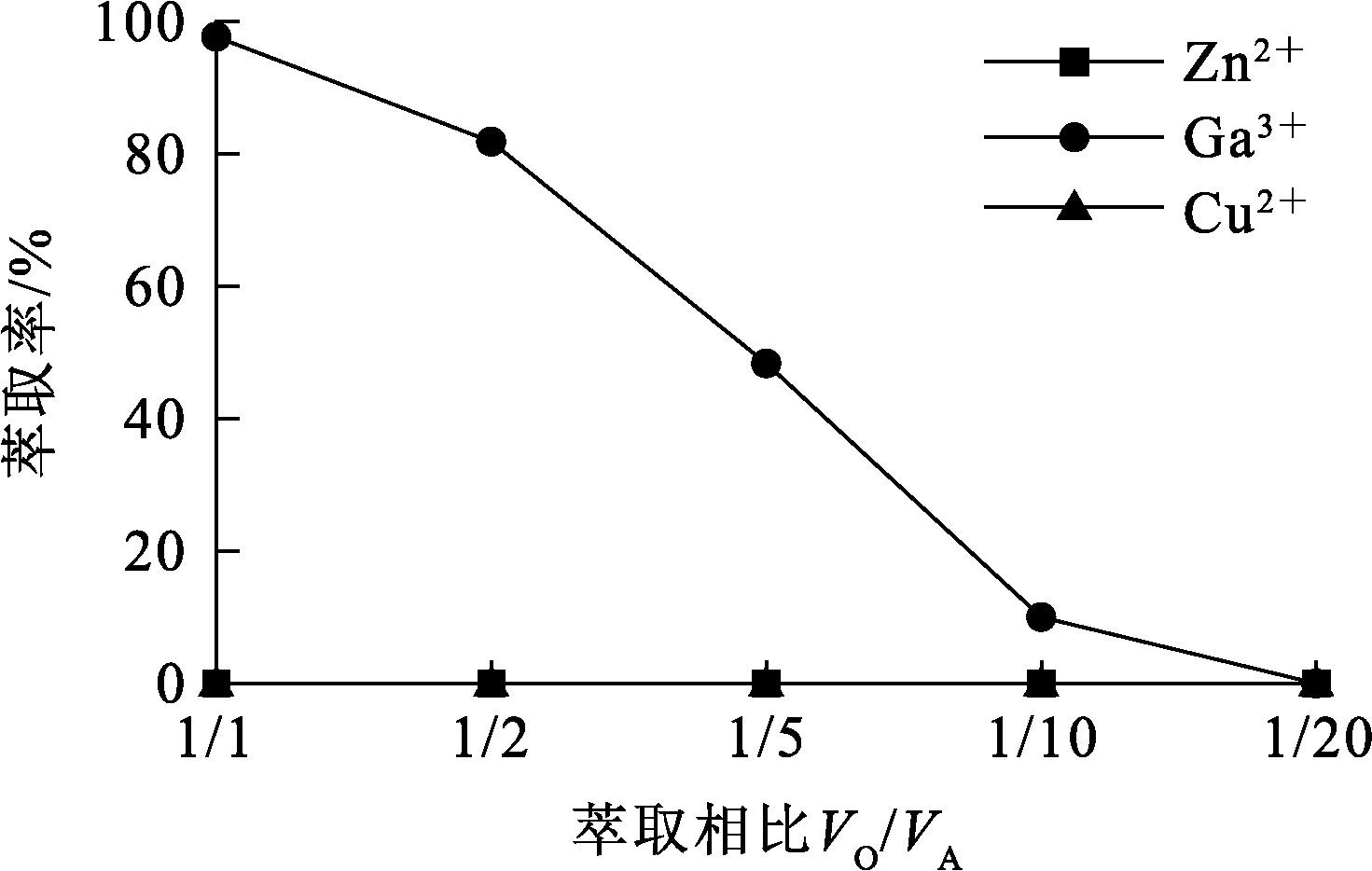

料液中硫酸质量浓度20 g/L,萃取有机相组成为15%P204+10%DX201+75%260^#溶剂油,萃取时间10 min,萃取温度25 ℃,萃取相比V_O/V_A对金属离子萃取率的影响试验结果如图4所示。

由图4看出:随萃取相比V_O/V_A减小,镓离子萃取率呈下降趋势,而锌、铜离子基本不被萃取;相比V_O/V_A=1/1时,镓离子萃取率达最大,为97.72%,相比V_O/V_A减小至1/20时,萃取有机相接近饱和,影响镓离子的萃取。综合考虑,确定萃取相比V_O/V_A以1/1为宜。

2.1.5 萃取时间的影响

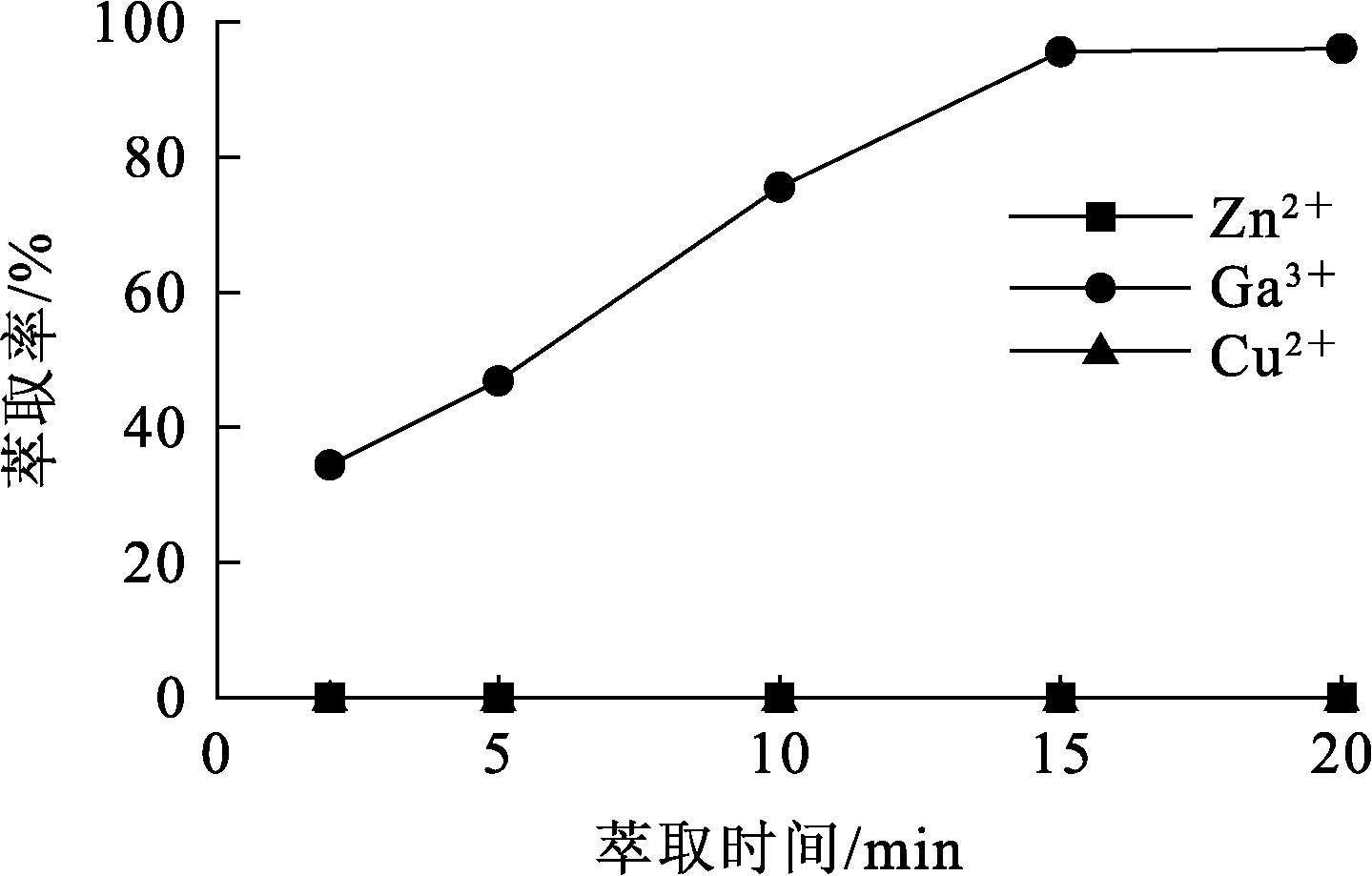

料液中硫酸质量浓度20 g/L,萃取有机相组成为15%P204+10%DX201+75%260#溶剂油,萃取相比V_O/V_A=1/1,萃取温度25 ℃,萃取时间对金属离子萃取率的影响试验结果如图5所示。

由图5看出:随萃取时间延长,镓离子萃取率升高,而锌、铜离子基本不被萃取;萃取时间2 min时,镓离子萃取率仅为34.43%,延长萃取时间至15 min时,镓离子萃取率达95.61%,继续延长萃取时间,镓离子萃取率变化不大。综合考虑,确定萃取时间以15 min为宜。

2.1.6 萃取温度的影响

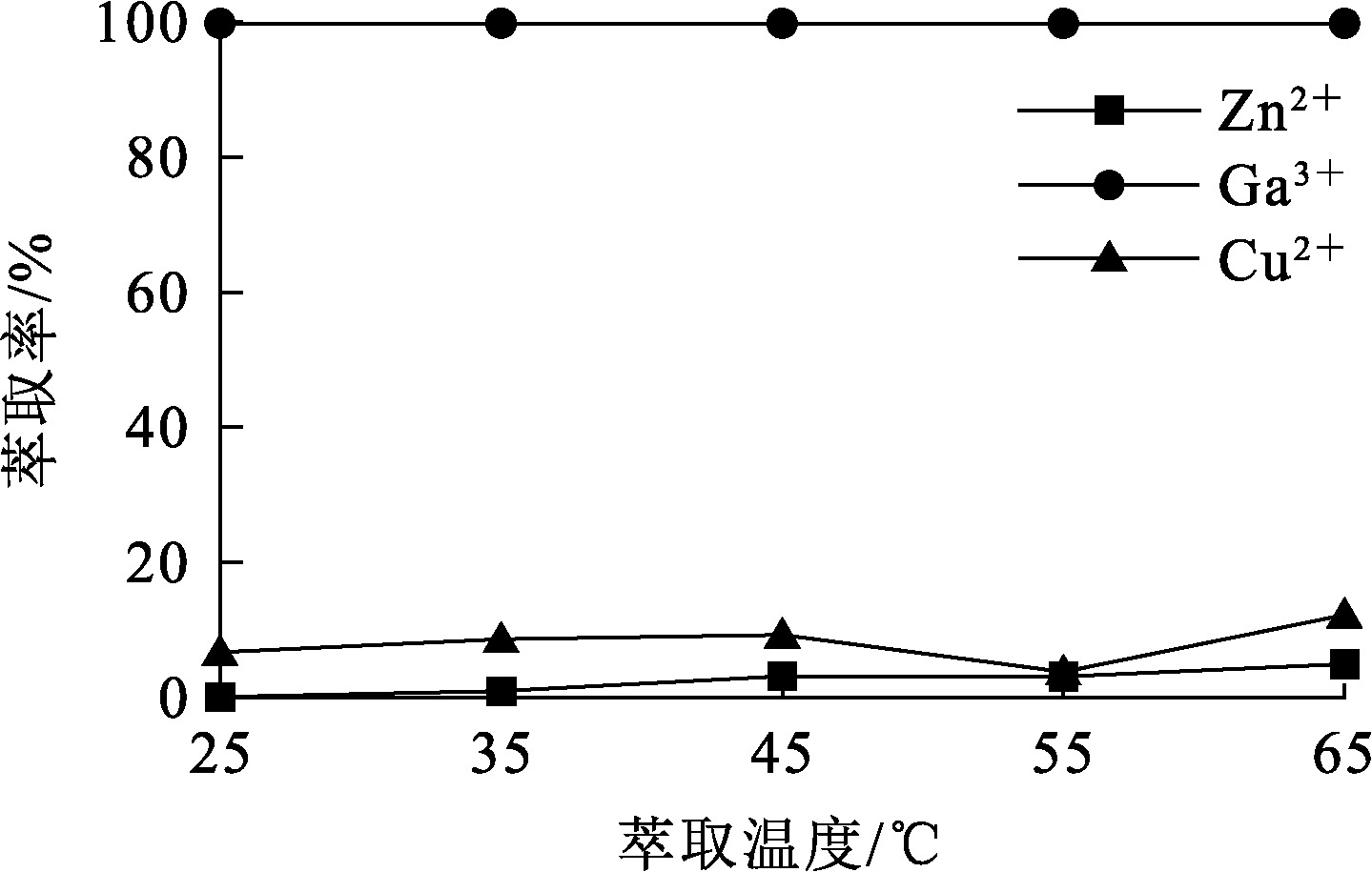

料液中硫酸质量浓度20 g/L,萃取有机相组成为15%P204+10%DX201+75%260^#溶剂油,萃取时间15 min,萃取相比V_O/V_A=1/1,萃取温度对金属离子萃取率的影响试验结果如图6所示。

由图6看出:萃取温度对镓离子萃取率影响不大,萃取温度升至25 ℃时镓离子萃取率即可达99.80%;铜和锌离子萃取率随温度升高略有变化,萃取温度升至65 ℃,锌和铜离子萃取率升至4.96%和12.24%。考虑到升高温度不利于镓与铜锌的萃取分离,同时有机相挥发损失会增大,因此,确定萃取温度以25 ℃为宜。

2.1.7 镓萃取平衡等温线的绘制

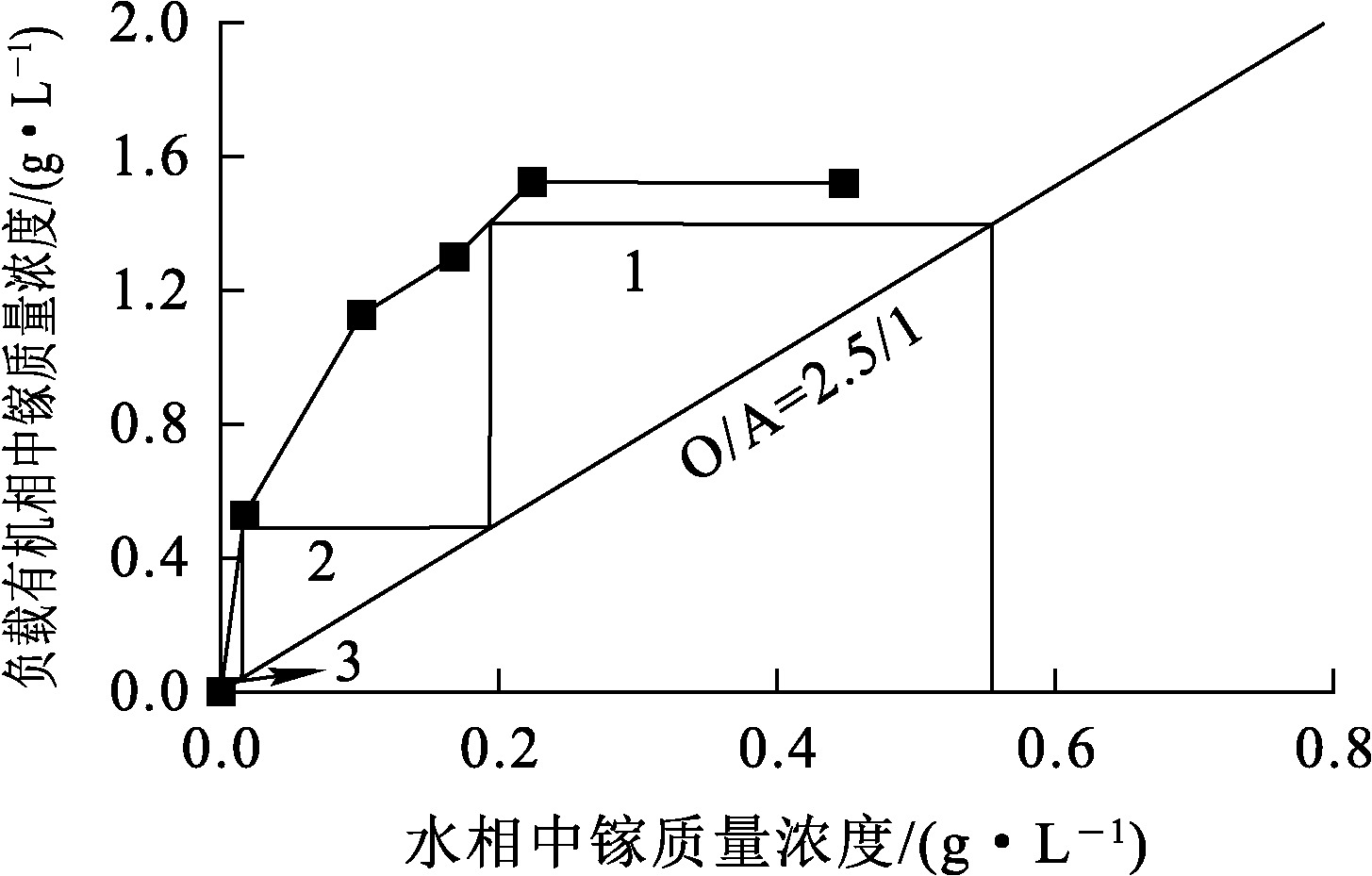

采用P204+DX201萃取体系在硫酸质量浓度为20 g/L料液中进行萃取时,氢离子浓度变化较小,因此,在MeCabe-Thiele图解分析法中采用改变相比法绘制平衡等温线,最终确定多级逆流萃取级数。萃取有机相组成为10%DX201+15%P204+75%260^#溶剂油。选用镓质量浓度为0.56 g/L的料液进行萃取试验,控制萃取温度25 ℃、萃取时间15 min、萃取相比V_O/V_A分别为1/1、1/2、1/3、1/3.5、1/4.5,根据试验数据绘制McCable-Thiele图和操作线^[12-16],结果如图7所示。可以看出:有机相中镓萃取容量为1.52 g/L,萃取操作线选用流比O/A=2.5/1,镓的萃取通过理论3级逆流萃取,萃余液中镓质量浓度为0.008 g/L,镓萃取率达98.57%。

2.2 硫酸反萃取镓

2.2.1 硫酸浓度对镓反萃取率的影响

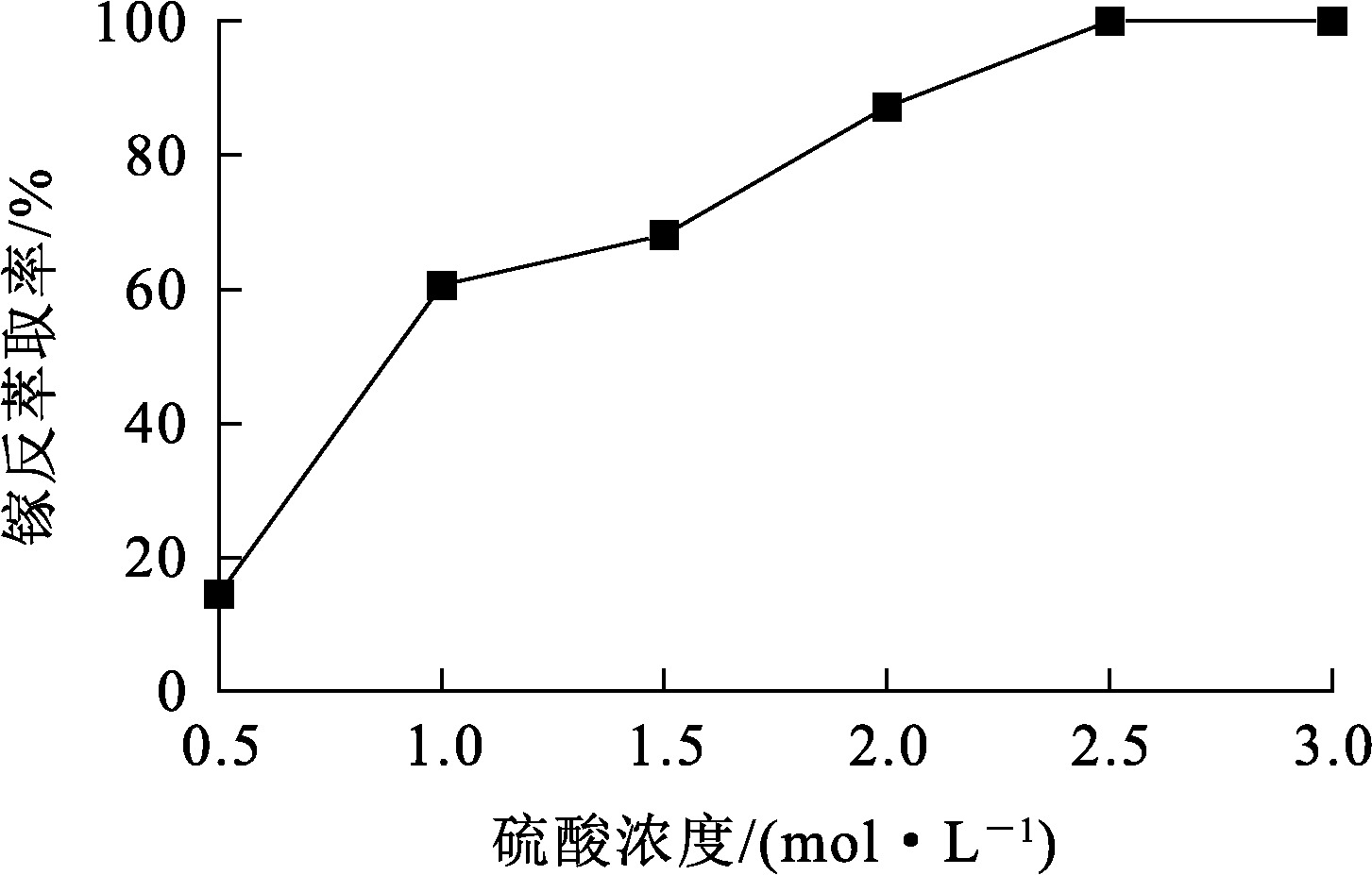

选用稀硫酸溶液反萃取负载有机相,负载有机相中Ga质量浓度0.65 g/L,反萃取温度25 ℃,反萃取相比V_O/V_A=1/1,反萃取时间10 min,硫酸浓度对镓反萃取率的影响试验结果如图8所示。可以看出:硫酸浓度为0.5 mol/L时,镓反萃取率为14.51%;增大硫酸浓度至2.5 mol/L时,镓反萃取率接近100.00%。考虑到酸浓度过高会破坏DX201萃取剂结构,导致其分解,因此,确定硫酸浓度以2.5 mol/L为宜。

2.2.2 反萃取时间对镓反萃取率的影响

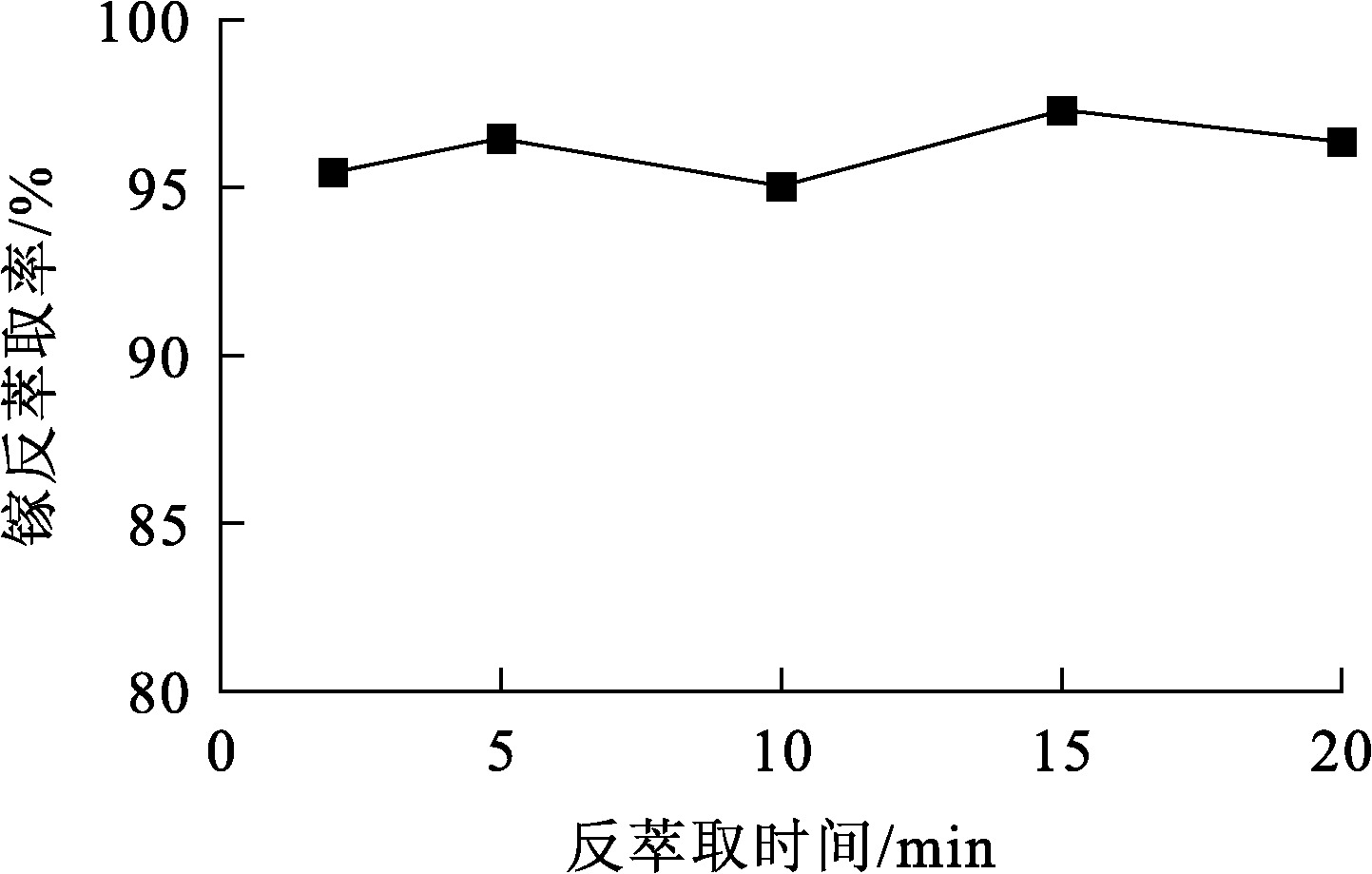

反萃取温度25 ℃,反萃取相比V_O/V_A=1/1,硫酸浓度2.5 mol/L,反萃取时间对镓反萃取率的影响试验结果如图9所示。

由图9看出:反萃取2 min时,镓反萃取率为95.45%;继续延长反萃时间,镓反萃取率变化不大,基本保持稳定。综合考虑,确定镓反萃取时间以2 min为宜。

2.2.3 反萃取温度的影响

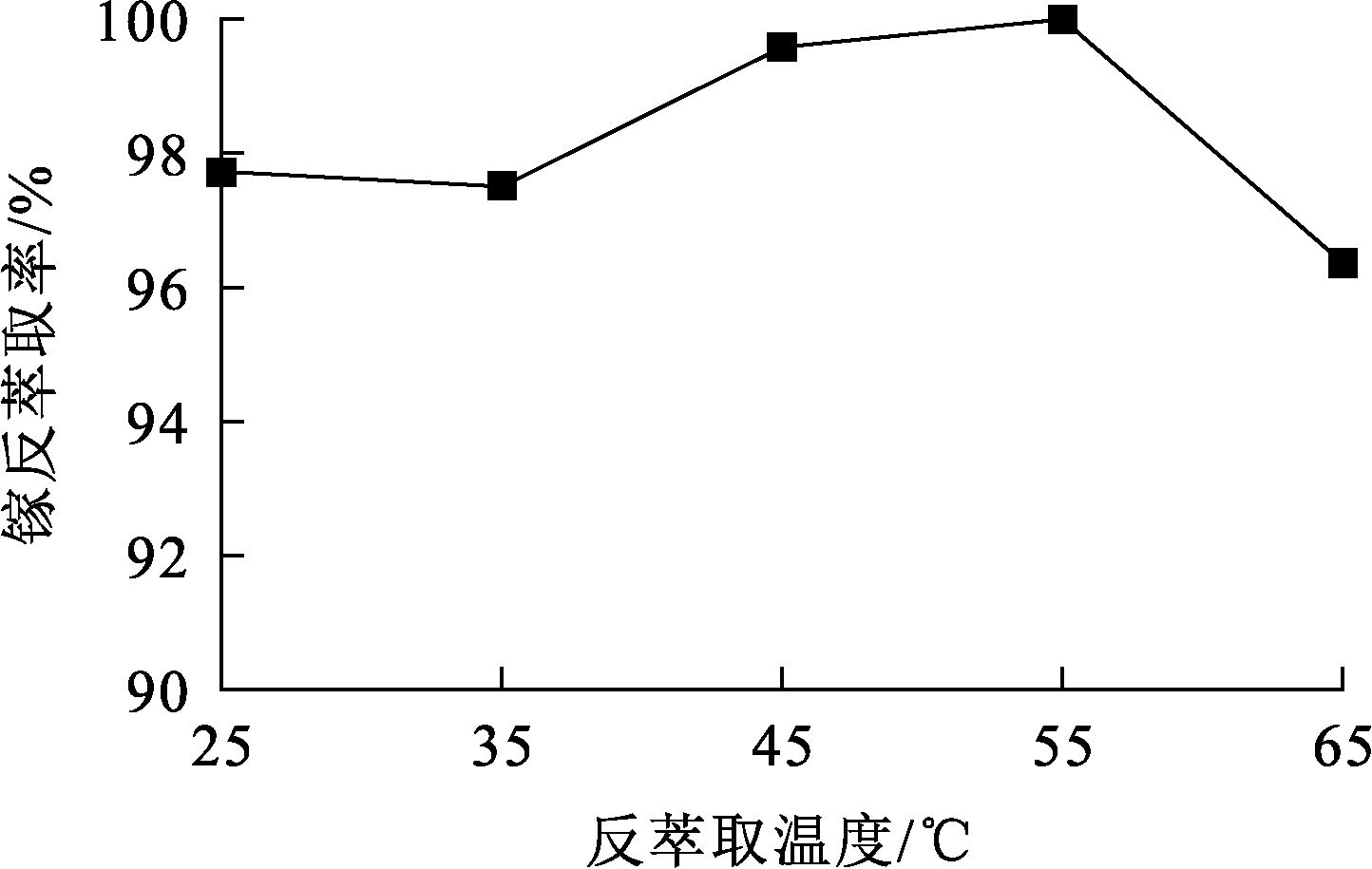

反萃取相比V_O/V_A=1/1,反萃取时间2 min,硫酸浓度2.5 mol/L,反萃取温度对镓反萃取率的影响试验结果如图10所示。

由图10看出:温度为25 ℃时,镓反萃取率为97.73%;温度升高至45 ℃时,镓反萃取率为99.59%;温度继续升高至65 ℃时,镓反萃取率略有降低,为96.37%。考虑到硫酸溶液中,温度过高会加快DX201萃取剂分解,最终导致萃取剂失效,因此,确定反萃取温度以25 ℃为宜。

2.2.4 反萃取相比V_O/V_A的影响

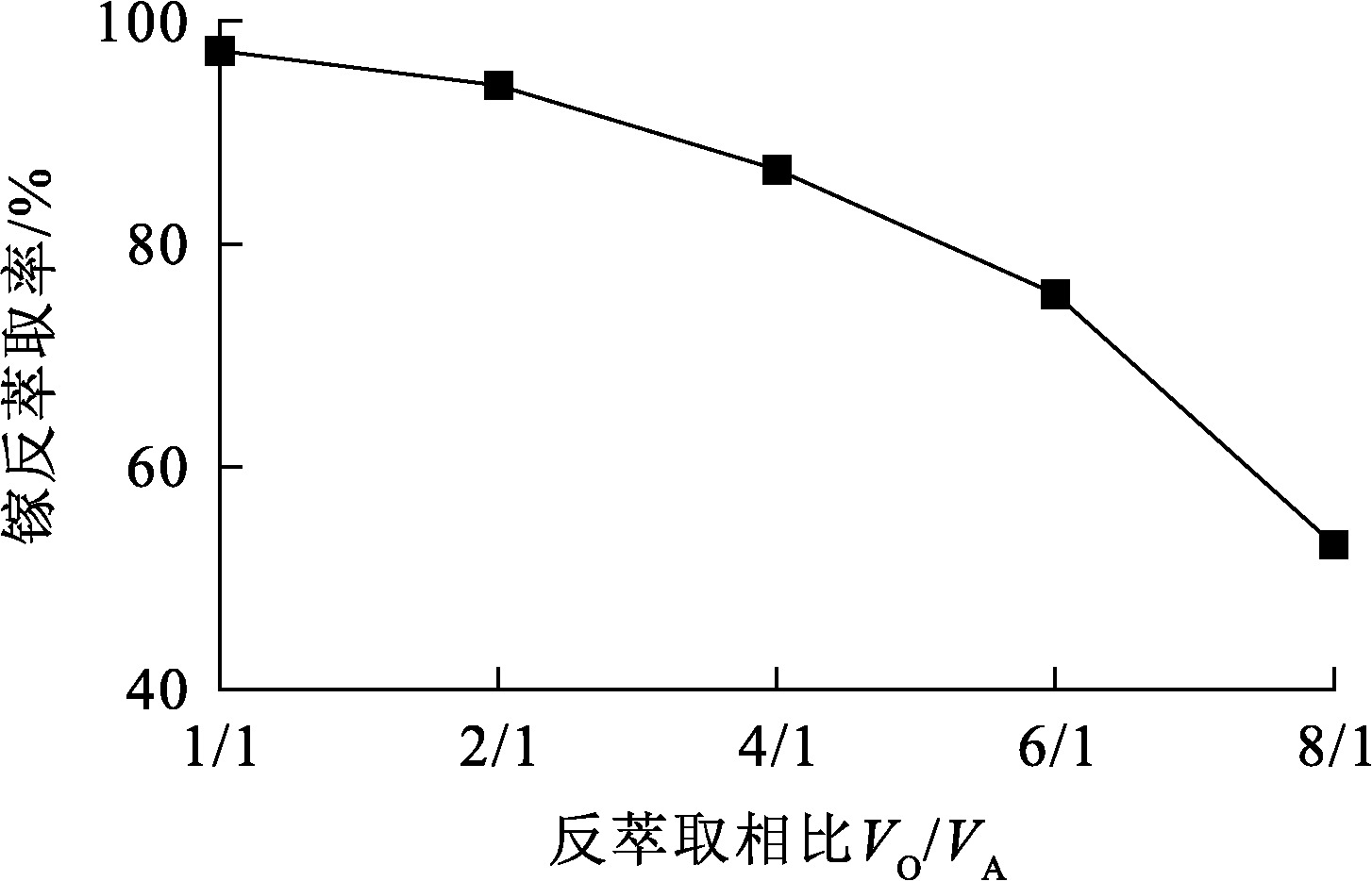

反萃取温度25 ℃,反萃取时间2 min,硫酸浓度2.5 mol/L,反萃取相比V_O/V_A对镓反萃取率的影响试验结果如图11所示。

由图11看出,随镓反萃取相比V_O/V_A增大,镓反萃取率逐渐降低:反萃取相比V_O/V_A=1/1时,镓反萃取率最大,为97.31%;V_O/V_A增至2/1时,镓反萃取率降至94.21%,继续增大V_O/V_A至8/1时,镓反萃取率降至53.07%。综合考虑,确定反萃相比V_O/V_A以2/1为宜,工业生产中可通过增加回流提高镓反萃取效率。

2.2.5 镓反萃取平衡等温线的绘制

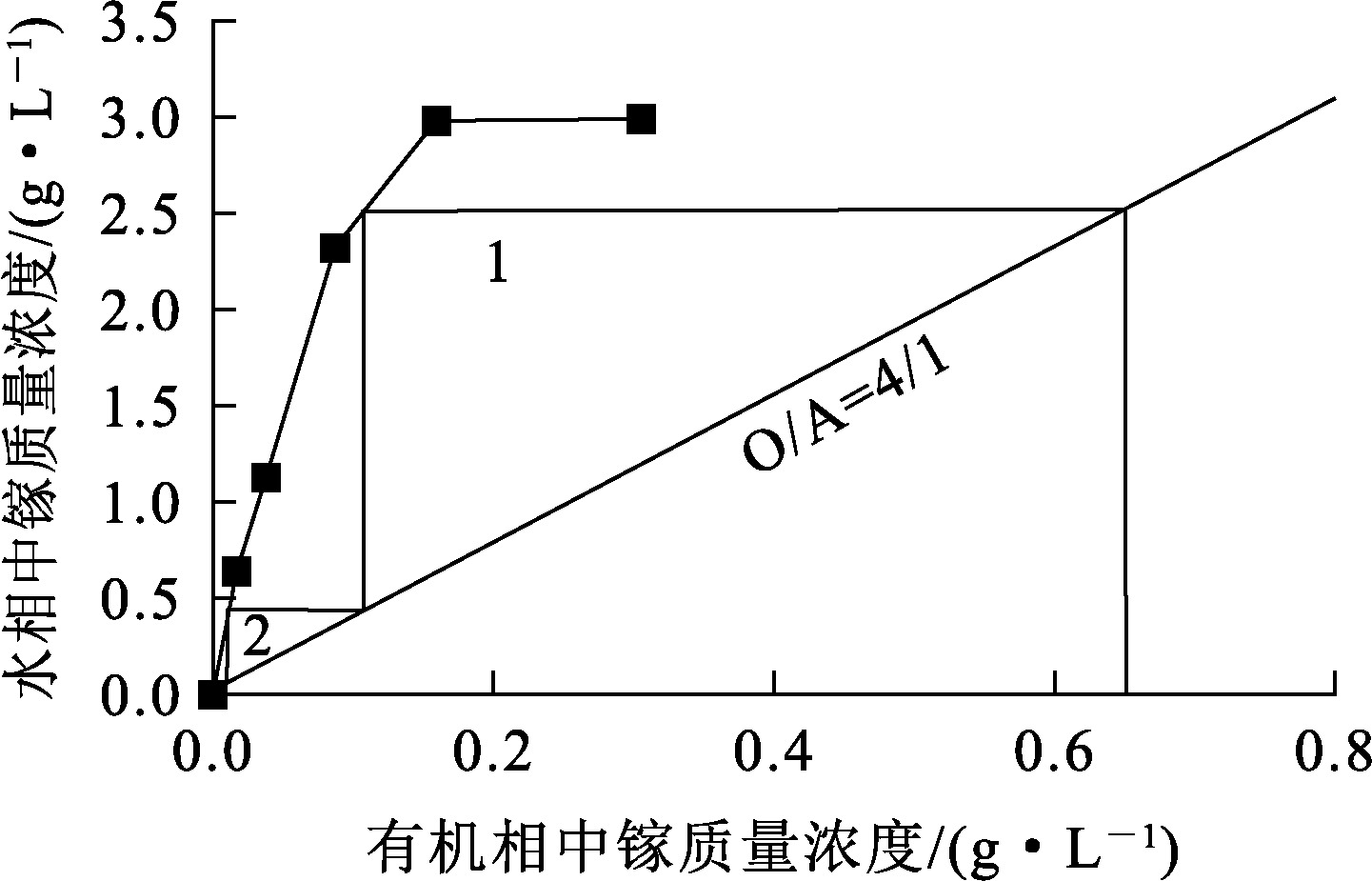

试验采用改变相比法绘制镓反萃取平衡等温线。负载有机相中镓质量浓度为0.65 g/L,采用2.5 mol/L稀硫酸溶液作反萃剂进行反萃取试验,控制反萃取温度25 ℃、反萃取时间2 min、反萃取相比V_O/V_A依次分别为1/1、2/1、4/1、6/1、8/1,根据试验数据绘制McCable-Thiele图,按照流比O/A=4/1绘制镓反萃取等温操作线,结果如图12所示。可以看出:通过理论2级逆流反萃取镓,负载有机相中镓质量浓度降至0.04 g/L,镓反萃取率达93.85%以上。因此,采用2级逆流反萃取镓即可。

2.3 3级逆流萃取试验

采用分液漏斗进行3级逆流萃取模拟试验。试验条件为:萃取相比V_O/V_A=1/1、萃取时间15 min、萃取温度25 ℃、萃取有机相组成为15%P204+10%DX201+75%260^#溶剂油。3级逆流萃取后测定萃余液中金属离子含量,并计算萃取率,结果见表2。可以看出:经过3级逆流萃取后,Ga³⁺萃取率达99.64%,Zn²⁺和Cu²⁺萃取率仅为2.86%和0.93%,说明该萃取剂体系的萃取性能良好。

3 结论

收起

新型烷基羟肟酸DX201萃取剂可替代YW100萃取剂萃取硫酸体系中的镓,且萃取性能良好。在有机相组成为15%P204+10%DX201+75%260^#溶剂油、料液硫酸质量浓度20 g/L、萃取温度25 ℃、萃取时间15 min、萃取相比V_O/V_A=1/1条件下,Ga³⁺的单级萃取率为97.52%;采用2.5 mol/L稀硫酸溶液反萃取镓,在反萃取温度25 ℃、反萃取时间5 min、反萃取相比V_O/V_A=2/1条件下,Ga³⁺的单级反萃取率为94.21%;经过3级逆流萃取,Ga³⁺萃取率达99.64%,Zn²⁺和Cu²⁺萃取率仅为2.86%和0.93%。该萃取剂性能良好,有望得到工业化应用推广。

基金

收起

国家重点研发计划项目(2021YFC2902802)

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

翟秀静, 吕子剑. 镓冶金[M]. 北京: 冶金工业出版社, 2010:10-20.

[2]

张魁芳, 刘志强, 陈少纯. 镓的提取分离技术现状及发展趋势[J]. 材料研究与应用, 2021, 15(1):77-80.

[3]

武秋杰, 吕振福, 曹进成, 等. 国内外镓资源分布供需及镓产业链发展现状研究[J]. 矿产综合利用, 2021(5):38-44.

[4]

武飞乐, 李世春. 粉煤灰中铝、镓、锂回收技术研究进展[J]. 中国有色冶金, 2023, 52(2):116-125.

[5]

丘丽莉, 张魁芳, 刘志强, 等. 硫酸体系中Cyanex272的萃镓性能研究[J]. 有色金属(冶炼部分), 2021(5):86-91.

[6]

AHMED

I M

, E

L-NADI A Y

, EL-HEFNY

E N

. Extraction of gallium(Ⅲ) from hydrochloric acid by Cyanex 923 and Cyanex 925[J]. Hydrometallurgy, 2013,131:24-28.

[7]

廖亚龙, 曹磊, 王祎洋, 等. 溶液中镓的提取与分离研究进展[J]. 材料导报, 2017, 31(15):133-138.

[8]

张魁芳, 刘志强, 曹洪杨, 等. 不同磷酸酯萃取剂从硫酸体系萃镓性能研究[J]. 有色金属(冶炼部分), 2017(4):35-38.

[9]

刘付朋, 刘志宏, 李玉虎, 等. 锌粉置换镓锗渣草酸浸出过程[J]. 中国有色金属学报, 2017, 27(10):2154-2163.

[10]

刘凯华. 用P204从硫酸体系中萃取分离铟镓[J]. 湿法冶金, 2021, 40(5):386-389.

[11]

张魁芳, 曹佐英, 肖连生, 等. P507从硫酸体系中萃取镓的研究[J]. 矿冶工程, 2014, 34(6):90-93.

[12]

张魁芳, 刘志强. 用P507从硫酸体系中萃取分离镓与铁锌离子[J]. 过程工程学报, 2014, 14(3):427-432.

[13]

陈静, 王子阳, 常军, 等. 用P507-Cyanex272协萃体系从电解锰合格液中萃取分离锰镁钙[J]. 湿法冶金, 2023, 42(2):133-139.

[14]

张魁芳. 从高浓度硫酸溶液中萃取回收镓、锗的研究[D]. 长沙: 中南大学, 2014.

[15]

叶鑫, 赵爱春, 刘宸嘉, 等. 赤泥中有价金属的回收工艺研究进展[J]. 湿法冶金, 2023, 42(3):229-235.

[16]

王玉芳, 王海北, 张邦胜, 等. 锌冶炼过程中镓锗的综合回收[J]. 有色金属(冶炼部分), 2011(11):38-40.

[17]

张伟, 李立清, 刘野平, 等. 采用两段逆流浸出工艺从镓锗渣中回收有价金属[J]. 湿法冶金, 2021, 40(4):289-293.

[18]

OLIVEIRA

D R P

, BENVENUTI

, ESPINOSA

D C R

. A review of the current progress in recycling technologies for gallium and rare earth elements from light-emitting diodes[J]. Renewable and Sustainable Energy Reviews, 2021, 145.DOI:10.1016/j.rser.2021.111090.

[19]

汤淑芳, 周春山, 蒋新宇. 锗的氧肟酸HGS98萃取分离研究[J]. 稀有金属, 2000(4):247-250.

[20]

朱屯. 萃取与离子交换[M]. 北京: 冶金工业出版社, 2005:10-15.

2024年第43卷第6期

PDF下载

398

167

引用本文

BibTeX

文章信息

doi: 10.13355/j.cnki.sfyj.2024.06.010

接收时间：2024-04-25
首发时间：2025-09-10
出版时间：2024-12-20

补充材料

相关文章

文章信息

作者

出版历史

收稿日期：2024-04-25

基金

国家重点研发计划项目(2021YFC2902802)

作者信息

¹ 深圳市中金岭南有色金属股份有限公司丹霞冶炼厂, 广东韶关 512325

² 江西理工大学化学化工学院, 江西赣州 341000

³ 深圳市中金岭南有色金属股份有限公司, 广东深圳 518040

⁴ 武汉科技大学化学与化工学院, 湖北武汉 430081

⁵ 昆明理工大学冶金与能源工程学院, 云南昆明 650093

通讯作者:

孙昱(1975—),男,博士,副教授,主要研究方向为选矿药剂合成。E-mail:sunyuwh@126.com。

参考文献

分享链接

https://castjournals.cast.org.cn/joweb/sfyj/CN/10.13355/j.cnki.sfyj.2024.06.010

分享至

全文二维码

扫描看全文

引用本文

BibTeX

本文的引用情况

2种不同金属材料的力学参数

科 Family	属数 Number of genus	种数 Number of species	占总种数比例 Percentage of total species (%)	属 Genus	种数 Number of species	占总种数比例 Percentage of total species (%)
鹅膏菌科Amanitaceae	2	11	5.26	鹅膏菌属 Amanita	10	4.78
小菇科 Mycenaceae	2	12	5.74	丝盖伞属 Inocybe	5	2.39
多孔菌科 Polyporaceae	8	14	6.70	蜡蘑属 Laccaria	5	2.39
红菇科 Russulaceae	3	23	11.00	小皮伞属 Marasmius	6	2.87
				小菇属 Mycena	11	5.26
				光柄菇属 Pluteus	5	2.39
				红菇属 Russula	17	8.13
				栓菌属 Trametes	5	2.39

关闭全屏

BibTeX
EndNote
RefWorks
TxT
