电化学强化浸出—沉淀结晶法回收废料中的铼试验研究

PDF下载

刘宇哲 ¹ , 周欣沅 ² , 孙元 ¹ , 韩亚磊 ¹ , 刘帅 ³

湿法冶金 | 试验研究 2025,44(4): 512-523

收起

湿法冶金 | 试验研究 2025, 44(4): 512-523

电化学强化浸出—沉淀结晶法回收废料中的铼试验研究

全屏

刘宇哲¹, 周欣沅², 孙元¹, 韩亚磊¹, 刘帅³

作者信息

¹ 中国科学院金属研究所师昌绪先进材料中心,辽宁沈阳 110016

² 东北育才学校,辽宁沈阳 110051

³ 沈阳工业大学环境与化学工程学院,辽宁沈阳 110870

刘宇哲(1994—),男,博士研究生,助理研究员,主要研究方向为高温合金二次资源循环利用。

通讯作者:

孙元(1980—),女,博士研究生,研究员,主要研究方向为焊接修复、战略金属二次资源循环再利用。E-mail:yuansun@imr.ac.cn。

Recovery of Rhenium from Waste Scrap via Electrochemically Enhanced Leaching and Precipitation-Crystallization Method

Yuzhe LIU¹, Xinyuan ZHOU², Yuan SUN¹, Yalei HAN¹, Shuai LIU³

Affiliations

¹ Shi-changxu Innovation Center for Advanced Materials,Chinese Academy of Sciences,Shenyang 110016,China

² Northeast Yucai School,Shenyang 110051,China

³ School of Environmental and Chemical Engineering,Shenyang University of Technology,Shenyang 110870,China

出版时间: 2025-08-20 doi: 10.13355/j.cnki.sfyj.2025.04.011

文章导航

摘要

收起

针对采用传统火法工艺从加工废料中回收铼存在能耗大、设备要求高、灵活度低等问题,研究了采用电化学强化浸出—沉淀结晶法从该类铼二次资源中回收高纯度KReO₄晶体。结果表明:以22%~24%的HNO₃溶液作为电解液时,电解过程无明显钝化,能耗稳定在3.0 kWh/kg左右;电解时,阳极表面六方晶格位点处的Re原子失去电子,并与羟基结合,经由低价氧化态Re转变为桥氧连接Re(Ⅱ),与酸反应,最终以 $R e O 4 -$ 形式进入电解液;采用钾盐作为沉淀剂回收电解液中Re元素时,在结晶温度25 ℃、沉淀剂流速6 mL/min、搅拌速率500 r/min及结晶时间30 min条件下,析出的KReO₄晶体呈多面体纺锤形,粒度均匀性好,回收率高,纯度为99.95%,可满足氢还原制备金属铼要求。该法可有效回收铼加工废料,具有一定推广应用价值。

关键词

铼 / 废料 / 二次资源 / 电化学 / 浸出 / 沉淀 / 结晶 / 高铼酸钾

Abstract

收起

In view of the problems of high energy consumption,high equipment requirements and low flexibility in recovering rhenium from processing waste by traditional pyrometallurgical processes,the electrochemical enhanced leaching—precipitation crystallization method was studied to recover high-purity KReO₄ crystals from rhenium secondary resources.The results show that when 22%~24% HNO₃ solution is used as the electrolyte,there is no obvious passivation during the electrolysis process,and the energy consumption is stable at about 3.0 kWh/kg.During the electrolysis,Re atoms at the hexagonal lattice sites on the anode surface lose electrons,combine with hydroxyl groups and transform through low-valent oxidation states of Re to bridge oxygen connected Re(Ⅱ),and finally enter the electrolyte in the form of $R e O 4 -$ after reacting with the acid.When potassium salt is used as the precipitant to recover Re elements in the electrolyte,under the conditions of crystallization temperature of 25 ℃,precipitant flow rate of 6 mL/min,stirring rate of 500 r/min and crystallization time of 30 min,the precipitated KReO₄ crystals are in the shape of polyhedral spindle,with good uniformity in particle size,high recovery rate and purity of 99.95%,which can meet the requirements for hydrogen reduction to prepare metallic rhenium.The method can effectively recover rhenium processing waste and has certain promotion value.

Key words

rhenium / waste scrap / secondary resources / electrochemical / leaching / precipitation / crystallization / potassium perrhenate

引用本文

刘宇哲, 周欣沅, 孙元, 韩亚磊, 刘帅. 电化学强化浸出—沉淀结晶法回收废料中的铼试验研究. 湿法冶金, 2025 , 44 (4) : 512 -523 . DOI: 10.13355/j.cnki.sfyj.2025.04.011

Yuzhe LIU, Xinyuan ZHOU, Yuan SUN, Yalei HAN, Shuai LIU. Recovery of Rhenium from Waste Scrap via Electrochemically Enhanced Leaching and Precipitation-Crystallization Method[J]. Hydrometallurgy of China, 2025 , 44 (4) : 512 -523 . DOI: 10.13355/j.cnki.sfyj.2025.04.011

正文

收起

铼作为一种重要的稀散金属,广泛应用于航空航天、电子工业、石油催化等领域,其中航空航天领域用量占80%左右,主要作为合金化元素提升发动机涡轮叶片核心部件的高温强韧性^[1-3]。因此,铼被认为是高温合金中跨时代的合金化元素,并已被多个国家列为关键战略金属^[4-5]。目前,已探明的铼资源主要分布在智利、美国和俄罗斯等国家。我国铼资源储量相对较低,但需求量却很高,导致对外依存度较高^[6]。为缓解铼资源供需失衡问题,从二次资源中回收铼越来越受到关注。

铼及铼合金在采用电化学、电火花加工和磨料切割等方法进行加工时,会产生大量被污染的铼加工废料。这些废料形态各异且纯度低,无法达到铼合金生产需求,也难以作为重熔返回料被循环利用,需转化为高纯净度的新料进行回收^[7-9]。现有火法提纯工艺包括真空熔炼和高温烧结。前者主要以真空电弧熔炼、电子束熔炼或区域熔炼为主^[10-11],但铼的熔点高达3 180 ℃,熔炼过程对设备有一定要求,提纯成本高^[12];后者采用粉末冶金技术,先将废料加工成铼粉,经高温烧结去除气体杂质和低熔点金属元素后可得到高纯金属粉未^[13],但该过程能耗较高。相较火法提纯工艺而言,湿法在提纯成本、设备需求和灵活性方面更具优势。湿法的第一步是金属铼溶解。一般采用氧化性酸或碱液作为浸出剂,包括

H N O 3

^[14]、I^-/I₂体系^[15]、NaOH^[16]等,但单纯依靠化学溶解会导致大块金属铼溶解速率较低,难以工业化应用^[17]。电化学溶解作为强化有价金属浸出的重要手段,在湿法冶金领域中应用广泛,但目前关于该法处理铼加工废料的研究相对匮乏,仅有关于金属铼在HCl、H₂SO₄、CH₃OH+HCl、CH₃OH+H₂SO₄等体系中电化学腐蚀行为研究的报道^[18-19]。第二步是富铼溶液的回收及纯化。目前最常用的方法是氨化或钾化沉淀法,但在沉淀过程中会因晶型、粒度控制不佳,导致铼酸盐均匀性和纯度低,无法满足氢还原制备高纯铼的需求^[20-21]。

试验针对铼加工废料,采用电化学法高效溶解其中的铼,重点分析了铼元素在电解液体系中迁移及赋存行为;再采用化学沉淀法将铼元素以高铼酸钾沉淀形式析出,通过调控高铼酸钾晶体生长习性及杂质元素吸留效应,得到粒度和纯度均能满足高纯铼氢还原制备需求的原料,以期为金属铼二次资源规模化回收利用提供理论方法和数据支撑。

1 试验部分

收起

1.1 试验原料、试剂及仪器

试验原料为青岛纯晶稀有元素有限公司提供的铼加工废料,表面有较多加工过程中形成的氧化物。样品经酸法溶解后,利用电感耦合等离子体发射光谱仪(ICP-OES)分析金属杂质含量,气体杂质元素通过氧氮分析仪和碳硫分析仪测定,主要杂质成分见表1。

试验采用电化学法溶解铼加工废料。所用电源为高精度可调直流电源,最大功率为1 200 W,电解过程电流恒定为30 A,电解装置可实时记录电压数据。电解槽材质为聚四氟乙烯,电解液为氧化性酸,石墨为阴极,废铼板为阳极。为确保试验结果的可靠性,所有试验组的电解条件均相同,即电解液初始体积固定为1 L,废铼板经加工处理使其几何形状与尺寸一致,严格控制电极浸没深度,使各组的电解液体积与电极有效反应表面积比保持一致。

1.2 试验原理及方法

电解过程中,每间隔20 min暂停电解,对电解后阳极样品称重,计算电解能耗ε和电流效率η。计算公式如下:

(1)

ε = ∑ i = 1 T / Δ t I i · U i · Δ t Δ m;

(2)

η = Δ m Δ m' × 100 % = Δ m M · I · T · 0.0373 / 7 × 100 % 。

式中:Δt—所用电源采集数据的步长,即0.02 s;I_i—第i个步长下的电流,A;U_i—第i个步长下的电压,V;Δm'—阳极质量损失,g;Δm'—按照电子转移计算的阳极理论消耗质量,g,其中Re全部转变为

R e O 4 -

;M—Re摩尔质量,g/mol;T—电解总时长,h。

电解完成后从电解槽中取出废铼板,根据电解外观的差异划分为溶解区、交界区、基体区,并利用扫描电镜和能谱检测仪(SEM-EDS)分析金属铼腐蚀形貌和腐蚀产物。为分析电解后表面Re、O、N元素的赋存状态,裁剪出4 mm×4 mm的电解铼试样薄片,用X射线光电子能谱仪(XPS)检测,使用单色Al Kα(1 486.6 eV)X射线,工作电流和电压分别为10 mA和15 kV,并利用XPSpeak软件对图谱数据进行分峰拟合,以284.8 eV处的C 1s峰值作为校准参考。

试验采用沉淀法回收电解液中的Re元素,重点研究结晶温度、沉淀剂流速、搅拌速率和结晶时间对高铼酸盐沉淀形貌、粒度分布和纯度的影响。取50 mL调节pH后的电解液置于恒温磁力水浴锅中,通过蠕动泵以恒定速度向电解液中加入沉淀剂。待反应结束后,将物料迅速转移至减压布氏漏斗上,经抽滤和去离子水洗涤,去除表面可溶性杂质,得到高铼酸盐。利用SEM-EDS分析样品的结晶形貌和表面成分,利用ImageJ图像处理软件分析样品的粒径分布。利用X射线衍射分析(XRD)分析沉淀物相组成,结合Jade 6.0软件计算样品结晶度。利用电感耦合等离子体发射光谱仪(ICP-OES)分析结晶产物中Re含量,计算沉淀率及回收产物纯度。

2 试验结果与讨论

收起

2.1 废料中铼在硝酸溶液中的电化学溶解

2.1.1 金属铼溶解的热力学分析

铼在硝酸溶液中的溶解反应为逐级氧化过程,与溶液pH和电极电位有直接关系,根据Factsage 8.2软件中热力学数据(FactPS和FTdemo数据库),并结合相关文献[22]得到Re-H₂O体系下铼逐级氧化反应平衡关系式,见表2。为确定Re电化学溶解的精准热力学条件,绘制298.15 K下不同铼活度(a(Re)=1、0.01、0.000 1)的Pourbaix图,即Eh-pH关系(图1),以清晰反映出溶液体系中Re各种赋存状态下的电极反应平衡电位(标准氢电极)与pH之间关系,用于表征含Re物相之间的平衡关系。

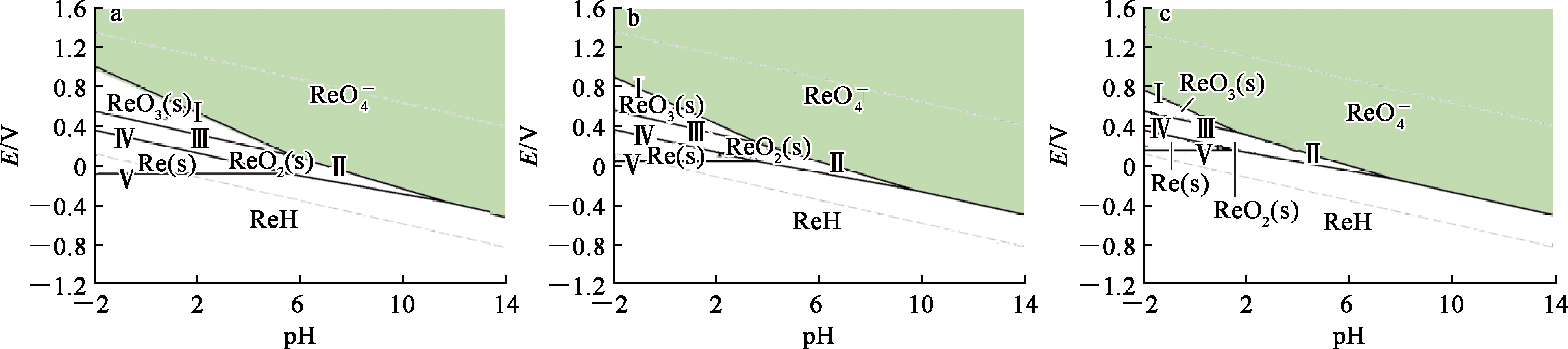

由图1可知:金属Re的溶解需在较高电位下发生,且随a(Re)升高,

R e O 4 -

稳定区(对应图中绿色区域)变窄,固相稳定区(对应Re、ReO₂、ReO₃)变宽。为保证Re(s)最终氧化为

R e O 4 - (a q)

,反应所需的电位应不低于

R e O 4 - (a q) / R e O 3 (s)

标准电极电位,即E=0.768 V(SHE.)。在反应过程中,金属铼不断溶解,使得a(Re)升高,因此所需提供的电位也更高(电极反应Ⅰ)。

为筛选得到理想的电解液体系,前期利用ORP(oxidation-reduction potential)电极测试2种典型的氧化性电解液的电极电位,如H₂SO₄+H₂O₂、HCl+NaClO₃。前期虽可达到

R e O 4 - (a q) / R e O 3 (s)

标准电极电位,但随电解液

R e O 4 -

浓度升高,金属Re溶解反应发生的临界电位升高,使得部分Re转变为ReO₃和ReO₂进入浸出渣中,导致Re浸出率明显降低。考虑到氧化剂的稳定性、持续性和经济性,选定硝酸溶液作为电解液,验证试验结果表明,在298.15 K温度下,用浓度为20%~30%的硝酸溶液为电解液,可使电解液电位稳定维持在0.875 V(SHE.),因此,选用该浓度的硝酸溶液作为废铼浸出电解液。

2.1.2 金属铼电化学溶解效率

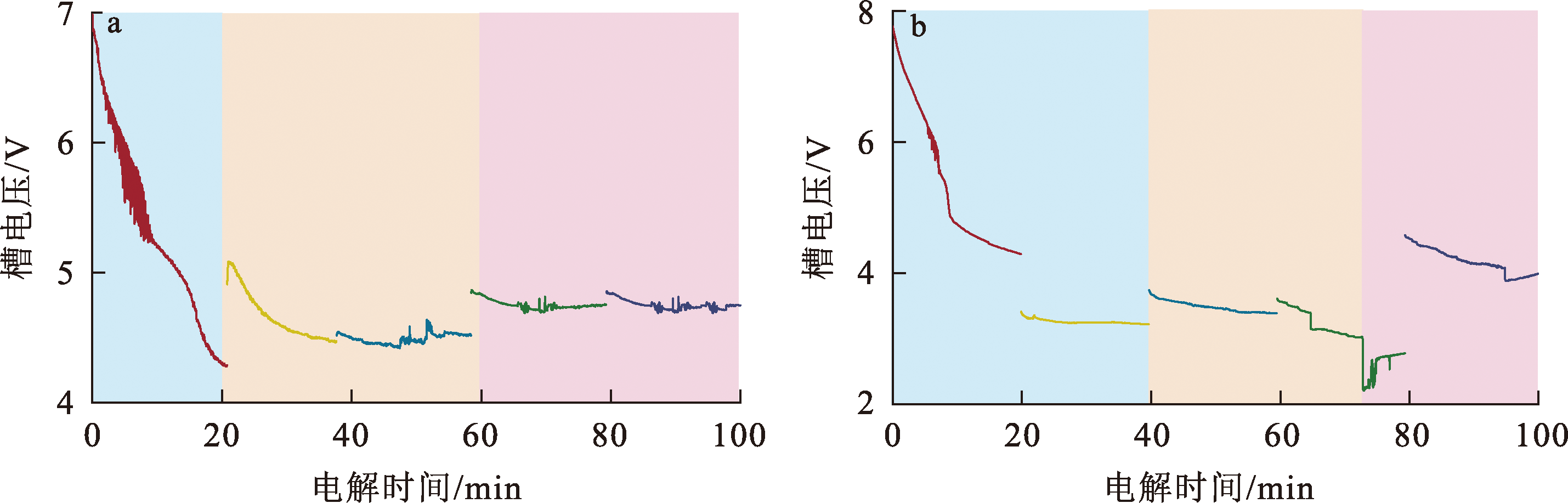

电解过程中槽电压随电解时间的变化规律如图2所示。可知:在电解初期,槽电压随电解时间延长先降低后升高。槽电压降低是由于电解液浓度降低占据主导因素,结合式(3)可知,克服电解液电阻所需电动势降低。同时,电解伴随热量产生,可加速电解中离子扩散速率,使溶液电阻降低,槽电压在电解初期降至4 V左右。随电解时间延长,槽电压开始升高,这是发生了浓差极化现象所致,金属铼溶解产生的

R e O 4 -

来不及向本体溶液中扩散,导致阳极附近

R e O 4 -

浓度大于本体溶液中的浓度,造成此电极电位高于其平衡值,浓差极化引起的电压(V_A-V_K)增大占据主导,克服电解液电阻所需电动势(IR)降低是次要因素,最终引起槽电压升高,电解能耗增大。

(3)

V = V A - V K + I R + V r + V s 。

式中:V_A-V_K—浓差极化引起的电压,V;IR—克服电解液电阻所需电动势,V;V_r、V_s—克服电极接触点、阳极泥层所需电动势,V。

由图2还可看出:电解液为20%硝酸试验组的槽电压出现升高现象比30%硝酸试验组的更早,电解60 min后,槽电压升至4.7 V左右。金属铼在电解过程中,阳极和阴极发生的反应如式(4)、(5)所示。由于

E Ө (N O 3 - / N O 2) = 0.803 V (v s . S H E)

,高于E^Ө(H⁺/H₂)=0 V(vs.SHE),

N O 3 -

氧化性更强,优先H⁺在阴极发生还原反应。因此,在不更换电解液情况下,20%硝酸试验组

N O 3 -

消耗更高,本体溶液浓度与电极附近溶液浓度偏差更大,偏离平衡电极电位现象越明显,浓差极化现象也越明显,槽电压升高现象出现的更早。

(4)

Re+4H 2 O → ReO 4 − +8H + +7e −;

(5)

2 H + + NO 3 − + e − → NO 2 +H 2 O 。

根据式(1)计算结果可知,前20 min内电解能耗相对较高,20%和30%硝酸试验组的电解能耗分别为5.26和5.11 kWh/kg,随后电解能耗稳定在3.5~4.5 kWh/kg。将硝酸电解浓度稳定在22%~24%可得到最低的电解能耗(图2(b)黄色区域,电解时间40~70 min),此时电解能耗为2.98 kWh/kg。因此,在实际电解回收金属铼过程中,应及时补充并保证硝酸电解液浓度处于上述范围内,以便减缓电极附近浓度梯度的形成,使槽电压稳定在3 V左右,从而最大程度降低电解能耗。

由式(2)计算结果可知,电解液浓度对电流效率的影响较小,电流效率达102%~105%,高于100%,这说明铼阳极质量损失不完全来自于电流作用,而是来自电化学溶解和化学溶解的协同作用。阳极表面溶解形成一些呈岛状的金属颗粒,这些颗粒与酸充分接触,而与阳极基体之间产生较大电阻,极有可能优先通过化学腐蚀形式溶解进入电解液中;此外,随电解时间延长,电流效率没有明显降低,表明铼的电化学溶解过程中没有形成钝化层,且铼废料内部可潜在发生阳极反应的杂质元素较少,纯净度相对较高,副反应发生的概率较低。

2.1.3 金属铼表面腐蚀形貌及元素迁移规律

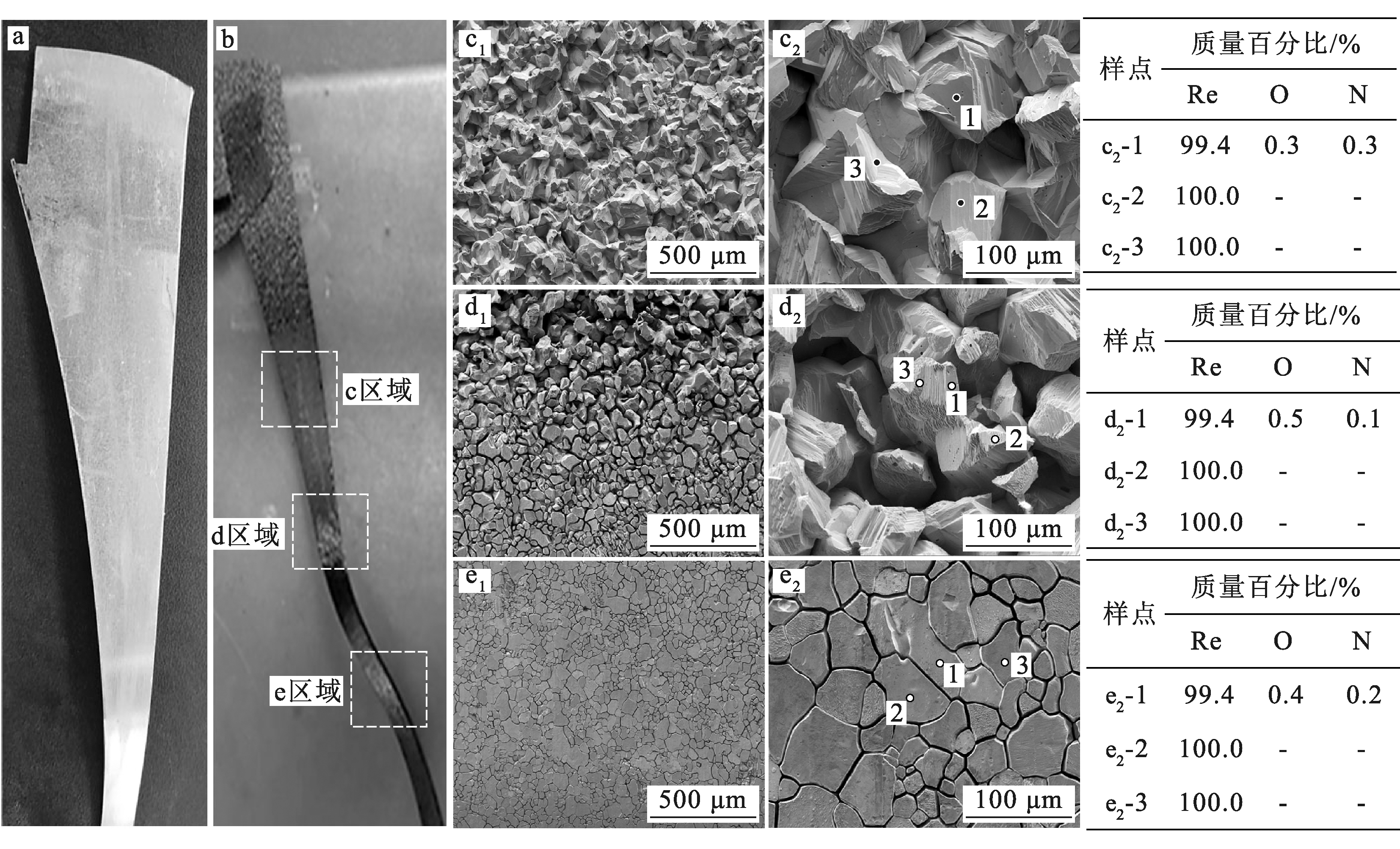

电解后阳极不同电解区域的腐蚀形貌及能谱分析结果如图3所示。由图3(a)可知,废铼板电解前表面较为致密,腐蚀速率较慢,槽电压较高。由图3(d₁)~(e₂)可知:金属铼电化学溶解是从晶间腐蚀开始,这是因为晶界处原子能量较高,而晶界能的存在会使原子处于不稳定状态,导致晶界耐蚀性较差,电解液可沿着晶界向晶内和阳极基体内部渗透,因废铼板的致密性遭到破坏,使得电解液渗透能力也相应提高,这也验证了图2中槽电压出现下降的趋势。同时,由图3(e₂)可知,阳极内不同尺寸的晶粒之间溶解速率也不尽相同:尺寸较小的颗粒凹陷更明显,表面平整度较差,易被腐蚀成鳞片状,因此,晶粒度偏差更大的金属铼对应的电化学溶解速率更快。结合EDS能谱分析结果可知:溶解区、交界区和基体区的表面均检测到了微量的O、N元素,这可能由于部分铼转变形成的铼酸盐或铼氧化物未完全溶解进入电解液中而附着于金属表面导致;但在相对更深的位置,并未检测到除Re之外的元素,这也从侧面证明了铼的电解过程中没有钝化层的形成。

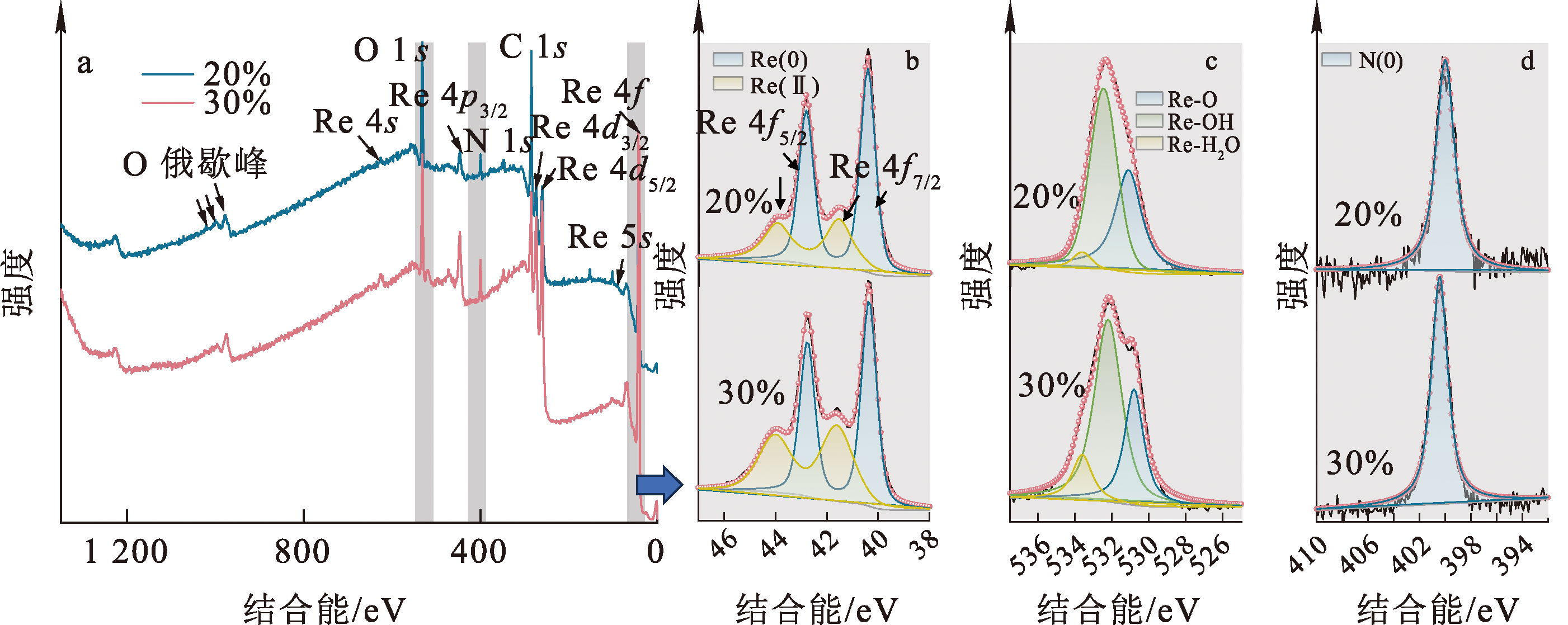

为进一步探明电解过程中元素的迁移规律,利用XPS谱图分析电解后Re、O、N元素的赋存状态,如图4所示。由图4(b)可知:硝酸电解液浓度对电解后Re的价态没有影响,其中结合能位于40.3 eV处的金属铼Re 4f_7/2特征峰最强,对应Re 4f_5/2裂解峰与其保持固定2.4 eV结合能差值;此外,位于41.5 eV处的Re 4f_7/2峰对应Re(Ⅱ),这种铼氧化态在文献中已有相应报道^[23-25]。文献记载Re(Ⅳ)虽是铼氧化物中相对更稳定的价态,但Re(Ⅳ)相对于Re(0)的结合能位移一般为1.6~1.7 eV^[26],此外,41.5 eV处的峰形为肩峰,与Re(Ⅳ) 4f_7/2峰形差异较大,只能匹配于价态更低的铼氧化物,而非ReO₂。金属铼为密排六方晶格结构,当外层Re金属原子失去价电子转变为阳离子,极有可能结合水中的羟基形成HO—Re—OH,这一点可从O 1s谱(图4(c))中看出,而随电子转移加剧,表层Re—O配位程度升高,羟基氧最可能转变为桥接氧HO—Re—O—Re—OH,这种配位的Re原子被认为是转变为

R e O 4 -

的前驱体,约占表面Re原子的30%~40%。

图4(b)~(d)中O 1s包络峰可拟合出3种不同赋存形式的氧,分别位于531.1、532.4和533.6 eV处,对应六方晶格位点上的表面氧(Re—O)、羟基中的氧(Re—OH)和吸附水中的氧(Re—H₂O)结合形式^[19],峰位置均低于530.6 eV,是Re与O的一种弱结合,且与吸附相关^[27],反映出阳极表面的基团具有良好的亲水性,更易向电解液中扩散迁移。此外,在N 1s谱图呈现对称性好的单峰,位于399.8 eV处,表明阳极表面仅存在一种形式的N元素,主要由金属铼表面吸收的N₂所贡献。同时,这一位置远小于

N O 3 -

特征峰位置^[28],反映出

N O 3 -

较难附着在金属表面,而是大量存在于溶液中,随氧化过程进行,硝酸根转变为氮氧化物,从电解体系中分离。

2.2 钾离子沉淀法回收高铼酸钾

2.2.1 温度对高铼酸钾结晶的影响

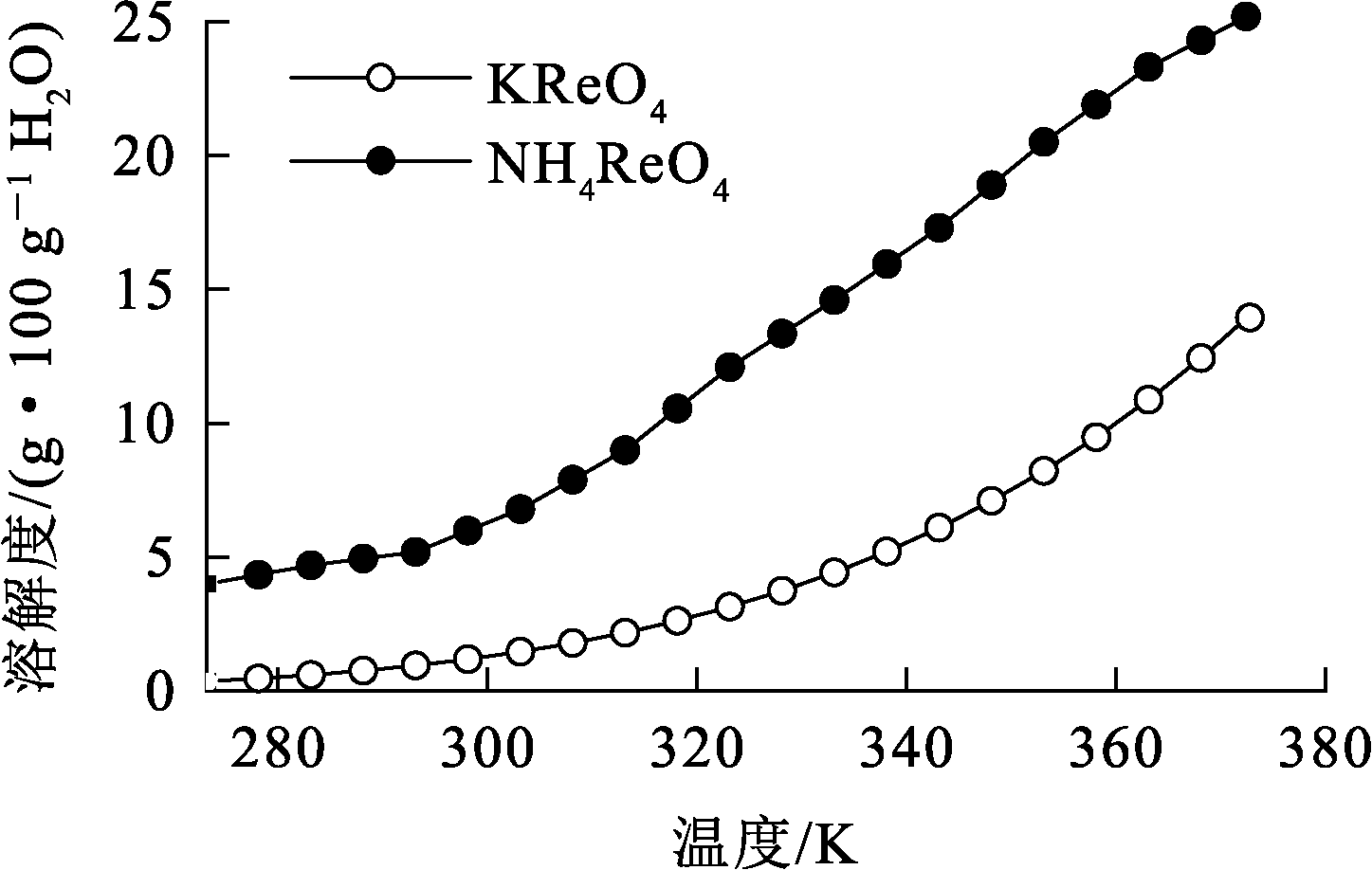

2种典型铼酸盐KReO₄和NH₄ReO₄在273.15~373.15 K下的溶解度如图5所示。可知:这2种典型铼酸盐溶解度随温度降低而减小,KReO₄在10 ℃下的溶解度为0.61 g/100 g H₂O,仅为NH₄ReO₄溶解度的1/8。在低温条件下,采用K⁺沉淀法回收能避免蒸发浓缩溶液操作,显著缩短回收流程,提高Re元素回收率。因此,选用KCl作为沉淀剂。

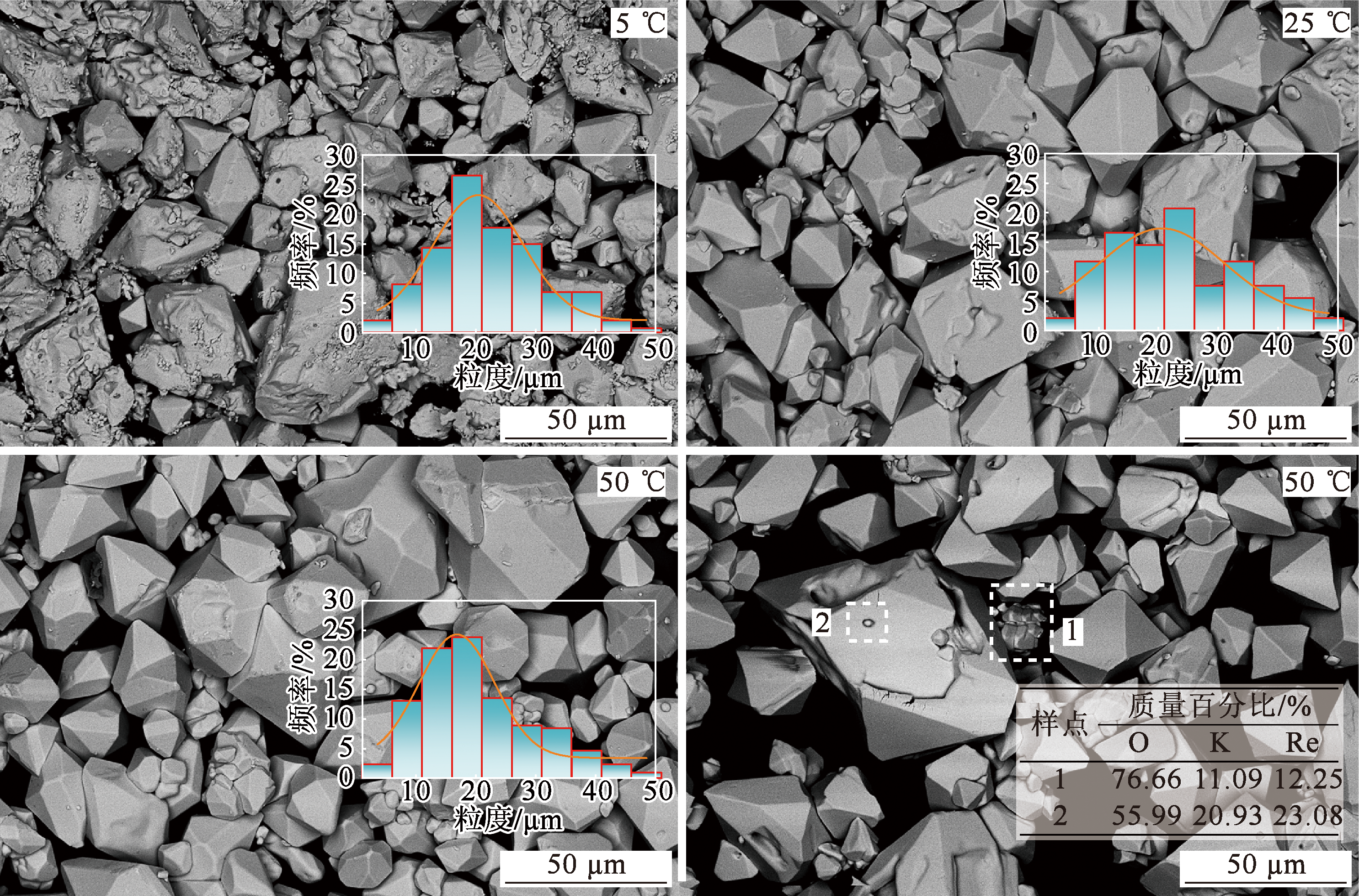

图6为不同结晶温度下KReO₄晶体生长形貌和尺寸分布直方图。可以看出:随结晶温度升高,KReO₄颗粒更加均匀,温度分别为5、25和50 ℃的结晶样品平均颗粒尺寸(D₅₀)分别为20.4、20.6和16.8 μm。沉淀剂加入量相同时,低温结晶条件下的溶液过饱和度越大,结晶驱动力越强,晶体生长越迅速,颗粒尺寸越大。由图6还可看出,5 ℃的结晶样品表面聚集了较多小颗粒,这是在流体剪应力作用下,溶质分子在晶体表面重新排列而形成的新的晶核。

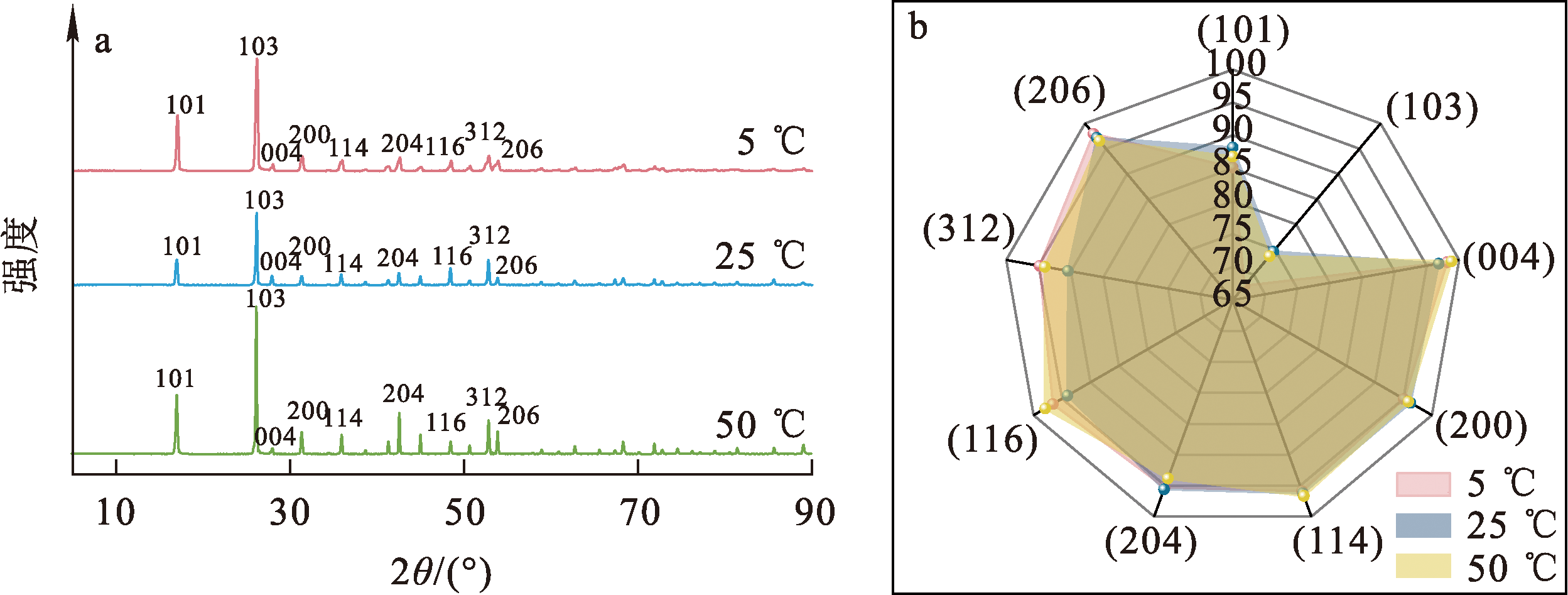

不同结晶温度下KReO₄产物的XRD图谱及主晶面结晶度对比如图7所示。可以看出:随结晶温度升高,KReO₄晶体主晶面,如(101)、(103)晶面,结晶度升高,且晶面生长更加完整;在原始晶体颗粒表面出现二次成核的概率降低,温度为25 、50 ℃的结晶样品表面很少出现大面积凹坑和聚集小颗粒。对结晶样品进行ICP-OES分析,结果表明,5、25和50 ℃的结晶样品中Re质量分数分别为64.08%、64.30%、64.28%,对应的KReO₄纯度均高于99.5%。图6的EDS能谱分析显示,晶体表面小颗粒和衬度差异位置的元素组成仍为KReO₄,未观察到第二相存在。

2.2.2 沉淀剂流速对高铼酸钾结晶的影响

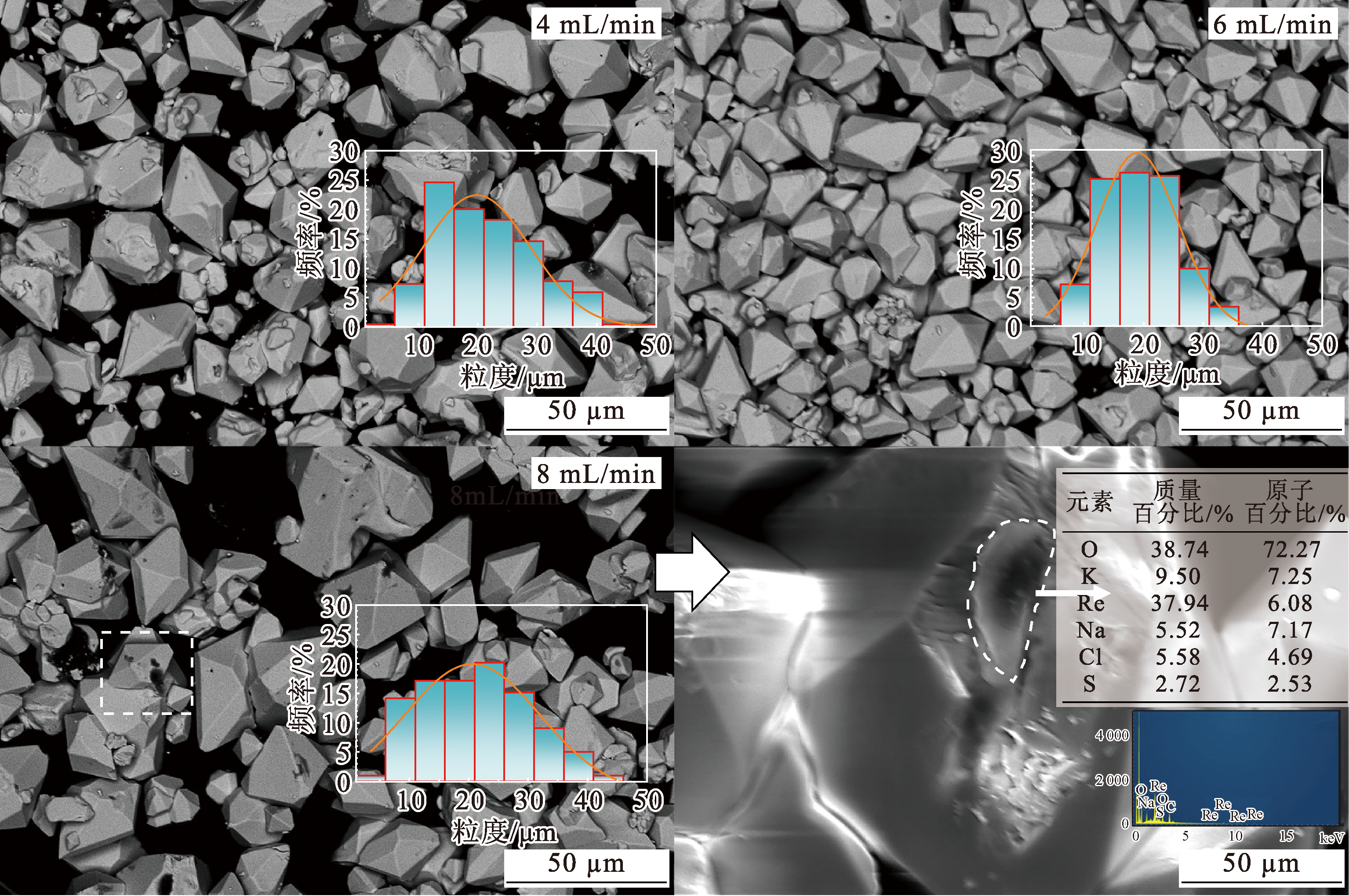

固定结晶温度25 ℃,观察不同沉淀剂流速下KReO₄晶体生长形貌,并对第二相杂质进行能谱分析,结果如图8所示。可以看出:KCl沉淀剂滴加速度分别为4、6和8 mL/min时,对应的产物平均颗粒尺寸(D₅₀)分别为19.8、20.1和20.6 μm。研究表明:沉淀剂流速为4 mL/min时,5~15 μm的小尺寸晶体占比超过35%,在所有颗粒中占比最高,这是因为低沉淀剂流速下,晶核表面未形成明显浓度梯度,溶质扩散速率较低,导致晶体尺寸较小;沉淀剂流速增至8 mL/min时,颗粒更均匀,但呈多面体纺锤形晶体占比减小。

结合ICP-OES分析结果可知,沉淀剂流速从6 mL/min增至8 mL/min,产物中Re质量百分比从64.29%降至63.93%,对应的KReO₄纯度从99.9%降至99.3%,这可能是因为沉淀剂流速过快时,部分杂质盐(如氯盐、硫酸盐等)吸留在晶体缺陷处,从而造成KReO₄晶体纯度降低(图8)。为保证KReO₄纯度,沉淀剂流速应控制在4~6 mL/min,同时沉淀剂中K⁺浓度与电解液中

R e O 4 -

浓度比近似满足1∶1。

2.2.3 搅拌速率对高铼酸钾结晶的影响

固定结晶温度25 ℃、沉淀剂流速6 mL/min,当加入沉淀剂中K⁺与电解液中

R e O 4 -

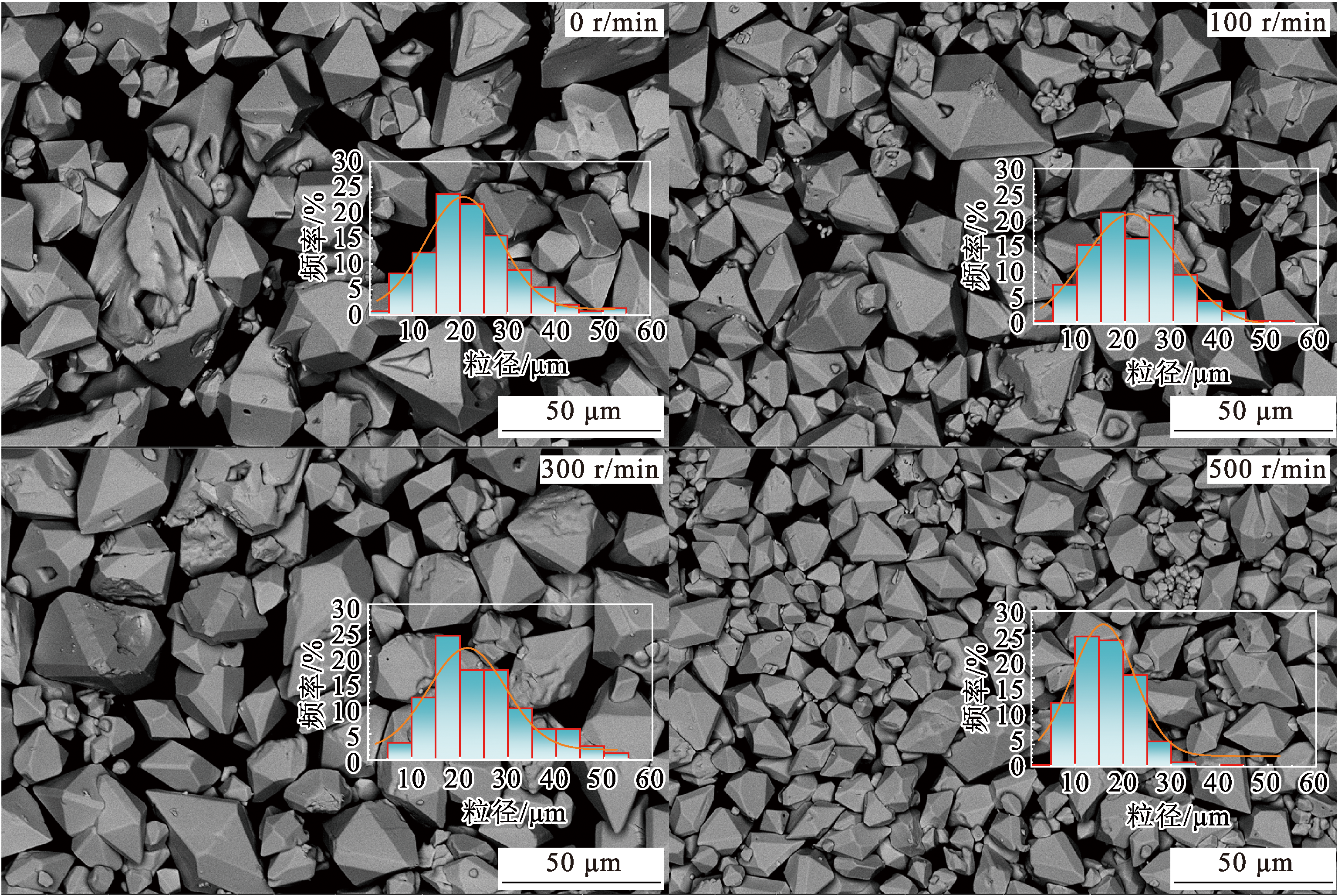

的化学计量比为2∶1时,停止沉淀剂加入,控制结晶时间为0.5 h,搅拌速率设定为0~500 r/min。不同搅拌速率下,KReO₄晶体生长形貌及粒度分布如图9所示。

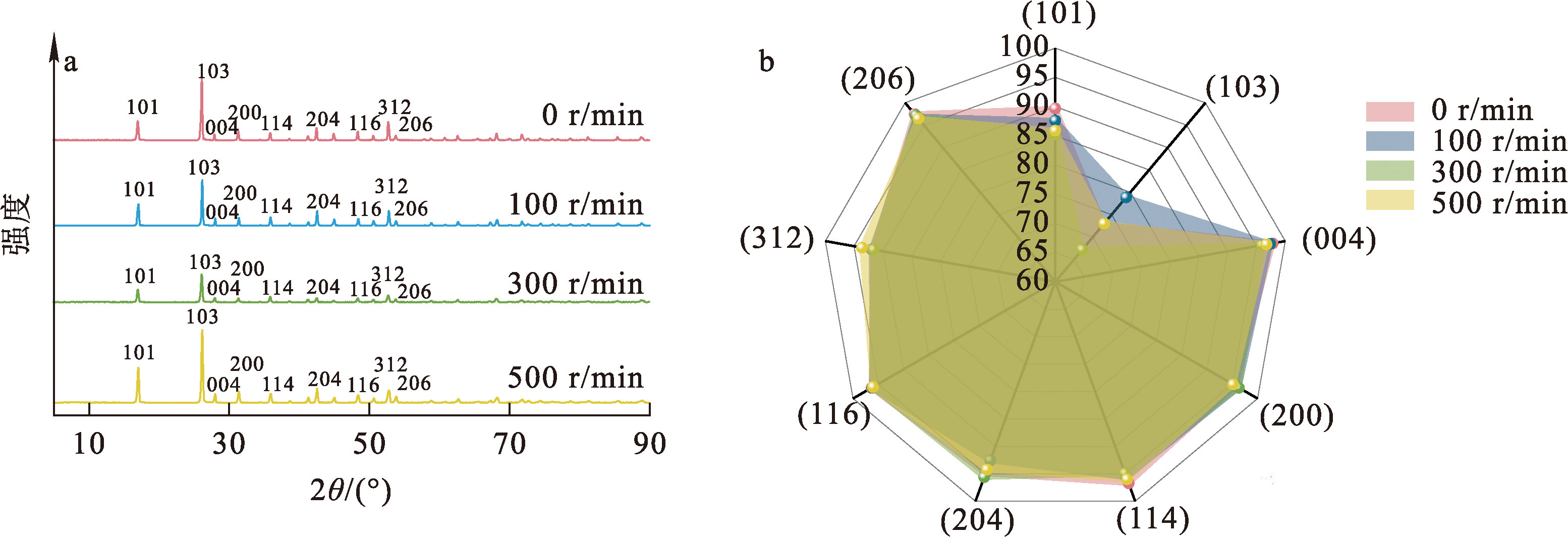

由图9看出:随搅拌速率增大,KReO₄颗粒尺寸明显减小,搅拌速率分别为0、100、300和500 r/min下的颗粒平均尺寸(D₅₀)分别为22.7、21.6、21.2和15.9 μm。这可能是因为搅拌速率较低时,溶质分子有足够的时间在晶体表面有序排列,所以大尺寸颗粒占比较高,同时XRD衍射图谱中(103)晶面与其他(hkl)晶面衍射峰强度比值高,晶体沿轴向方向生长趋势明显;而在搅拌速率较高时,晶体在各个方向上生长相对均匀,多面体纺锤形的长径比相对较小。试验发现,随溶液中剪切力增大,颗粒较大的晶体破碎,破碎后较大的颗粒作为二次形核质点,而破碎后较小的颗粒因不能满足临界成核条件而逐渐溶解,从而使KReO₄颗粒更均匀。

ICP-OES分析结果表明,搅拌速率分别为0、100、300和500 r/min下样品中的Re质量分数分别为64.31%、64.28%、64.26%、64.30%,对应的KReO₄纯度均高于99.8%(图10)。为确保后续还原的充分性,需用细粉占比更高且纯度更高的样品,因此确定合理的搅拌速率为500 r/min。

2.2.4 结晶时间对高铼酸钾结晶的影响

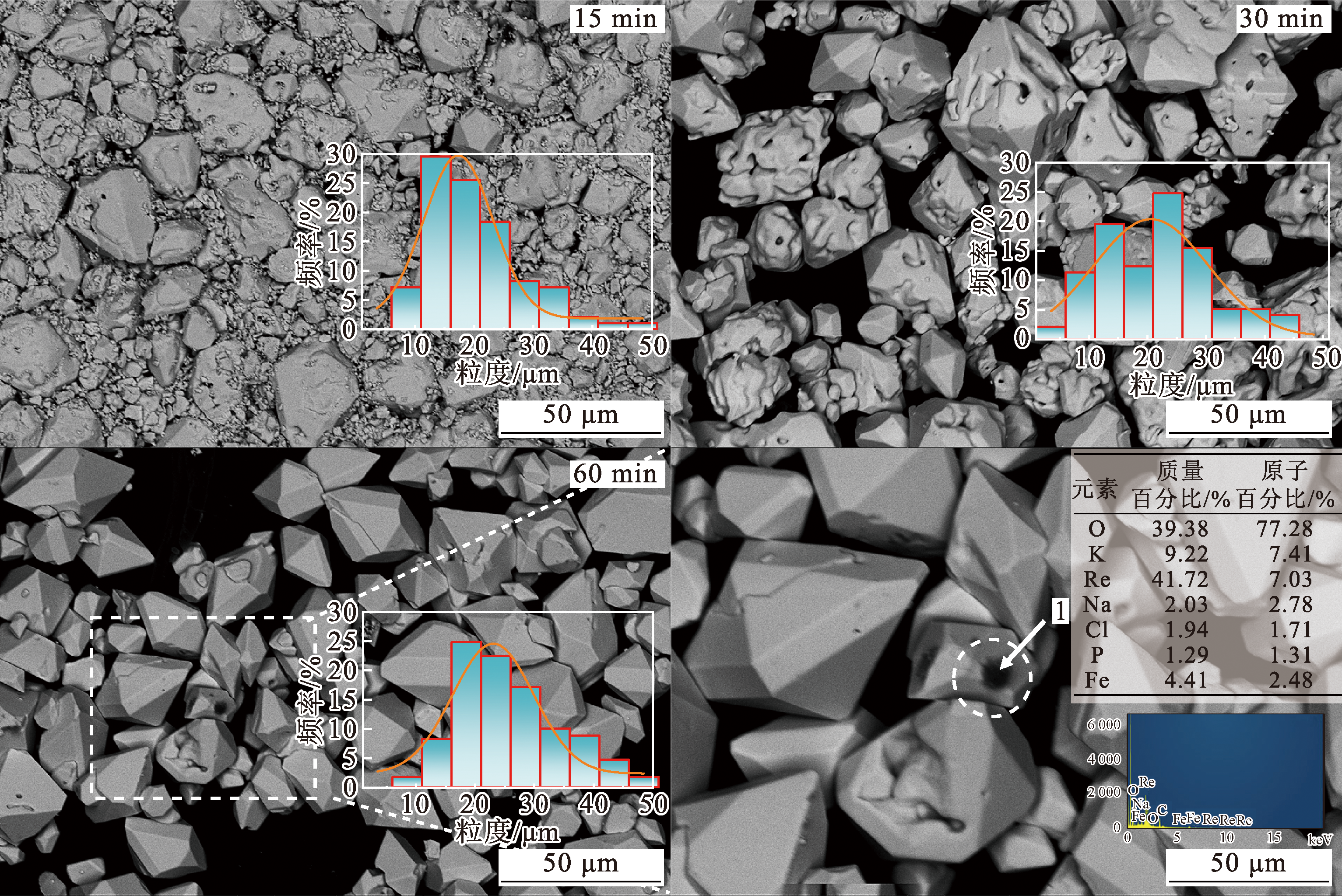

不同结晶时间对KReO₄晶体生长形貌和粒径分布的影响规律如图11所示。可以看出:随结晶时间延长,产物颗粒尺寸显著增大;结晶15、30和60 min时,对应的产物平均颗粒尺寸(D50)分别为17.3、20.6和22.9 μm,表面凹坑、沟壑等缺陷明显减少,细小且弥散分布的KReO₄晶体逐渐兼并成大颗粒晶体。

ICP-OES分析结果表明,结晶15、30和60 min对应的样品中Re质量分数分别为64.27%、64.33%和64.15%,其中,结晶30 min所得KReO₄晶体纯度可达99.95%。由图11还可看出:随结晶时间延长,晶体各个晶面生长相对完整,但也检测到氯盐杂质在表面附着,同时观察到铁盐杂质以胶状物(非晶态)粘附在部分颗粒表面。这些胶状物经多次水洗仍无法完全去除,会影响KReO₄晶体纯度。

沉淀回收前,需用氨水调节溶液pH为3~4。因

N H 4 +

具有一定配合能力,使得氨水所具有的酸碱缓冲效应能延缓杂质金属离子快速转化为氢氧化物,该调节pH方法与强碱性溶液调节pH方法相比,更有利于提高高铼酸钾晶体纯度。但随沉淀进行和结晶时间延长,溶液pH逐渐升高,其中的微量Fe杂质会发生水解反应,形成Fe(OH)₃胶体杂质。该杂质为非晶态杂质,沉降速度较慢且粘附力较强。因此,为保证铼酸盐纯度,须控制结晶时间在30 min左右,同时对于易发生水解金属杂质采用离子交换方法预先脱除。

采用优化后的钾盐沉淀回收工艺条件,结晶30 min,之后过滤。利用ICP-OES分析电解液母液中残余Re质量浓度,结果为7.85 g/L。该数据与图5中25 ℃下饱和铼酸钾溶液中铼质量浓度为7.7 g/L相比,仅有1.9%的Re未完全以KReO₄形式析出,说明电解液母液经补酸可循环利用,Re沉淀率为98.1%。

3 结论

收起

采用电场强化浸出—钾盐沉淀协同工艺可实现对加工废料中铼的高效回收。在电化学强化浸出过程中,采用22%~24%硝酸电解液可使电解能耗降至3.0 kWh/kg,溶解效率较传统化学法提升3倍。铼阳极的溶解首先在表面形成Re—OH羟基结合物和桥氧连接的Re(Ⅱ)低价态中间产物,随后逐步氧化为

R e O 4 -

进入溶液,整个溶解过程连续稳定且未出现钝化现象或形成固相产物层,其中电化学腐蚀呈现典型的晶间腐蚀特征并沿晶界向晶内扩展,小尺寸颗粒腐蚀速率更快。含铼电解液采用钾盐沉淀法处理,在结晶温度25 ℃、沉淀剂流速6 mL/min、沉淀剂浓度与铼酸盐浓度比为1∶1、搅拌速率500 r/min、结晶时间30 min条件下,可得到呈多面体纺锤形的KReO₄晶体,平均颗粒尺寸约为20 μm,纯度可达99.95%,电解液中残留铼酸盐浓度较低,沉淀率超过98%。该法是一种高效、低耗的二次资源回收铼工艺,具有一定的工业化应用前景。

基金

收起

国家自然科学基金青年基金项目(52401067)
