粉煤灰酸浸液中AlCl₃-FeCl₃-FeCl₂-HCl-H₂O体系的离子结构研究

PDF下载

张晗阳 ¹^,² , 胡宪伟 ¹^,² , 康红光 ¹^,² , 郭瑞东 ¹^,² , , 严枫云 ¹^,² , 杨酉坚 ¹^,² , 王耀武 ¹^,² , 王兆文 ¹^,²

湿法冶金 | 试验研究 2025,44(4): 440-447

收起

湿法冶金 | 试验研究 2025, 44(4): 440-447

粉煤灰酸浸液中AlCl₃-FeCl₃-FeCl₂-HCl-H₂O体系的离子结构研究

全屏

张晗阳¹^,², 胡宪伟¹^,², 康红光¹^,², 郭瑞东¹^,², , 严枫云¹^,², 杨酉坚¹^,², 王耀武¹^,², 王兆文¹^,²

作者信息

¹ 东北大学冶金学院,辽宁沈阳 110819

² 多金属共生矿生态化冶金教育部重点实验室,辽宁沈阳 110819

张晗阳(1998—),男,硕士研究生,主要研究方向为水溶液电化学。

通讯作者:

胡宪伟(1981—),男,博士,教授,主要研究方向为铝电解。E-mail:huxw@smm.neu.edu.cn。

Ionic Structure of AlCl₃-FeCl₃-FeCl₂-HCl-H₂O System in Acid Leaching Solution of Fly Ash

Hanyang ZHANG¹^,², Xianwei HU¹^,², Hongguang KANG¹^,², Ruidong GUO¹^,², Murtadho MUHAMMAD¹^,², Fengyun YAN¹^,², Youjian YANG¹^,², Yaowu WANG¹^,², Zhaowen WANG¹^,²

Affiliations

¹ School of Metallurgy,Northeastern University,Shenyang 110819,China

² Key Laboratory of Ecological Metallurgy of Multimetallic Mineral Resources,Ministry of Education,Shenyang 110819,China

出版时间: 2025-08-20 doi: 10.13355/j.cnki.sfyj.2025.04.002

文章导航

摘要

收起

粉煤灰盐酸法制备氧化铝是具有重要工业应用潜力的工艺之一,研究粉煤灰酸浸液的离子结构对于该工艺中的除铁工序具有重要意义。将热力学计算法、量子化学计算方法和Raman光谱法相结合,研究了在pH分别为1.0、1.5、2.0条件下,粉煤灰盐酸浸出液中AlCl₃-FeCl₃-FeCl₂-HCl-H₂O体系的离子结构。结果表明:在pH=1.0时,体系中Fe和Al配合离子主要以[FeCl]⁺、[FeCl₂]⁺、[AlCl]²⁺等形式存在;在pH升至1.5和2.0时,体系中[FeCl]⁺、[FeCl₂]⁺、[AlCl]²⁺向水解产物[FeOH]⁺、[FeOH]²⁺、[AlOH]²⁺等羟基配体转变;波函数分析结果表明,在低pH下,由于氯离子因浓度较高而占据优势,使得氯化物配合物更稳定;随pH升高,氢氧根离子浓度升高,同时高配位羟基配合物因具备更高的金属-氧键级与更低的吉布斯自由能,其形成过程变得更加容易。

关键词

氧化铝 / 粉煤灰 / 配合离子 / 拉曼光谱 / 量子化学计算

Abstract

收起

Preparation of alumina from fly ash by hydrochloric acid method is one of the processes with significant industrial application potential.Therefore,studying the ionic structure in acid leaching solution of fly ash is of great significance for iron removal process in the method.The ionic structure of the AlCl₃-FeCl₃-FeCl₂-HCl-H₂O system in hydrochloric acid leaching solution of fly ash at pH values of 1.0,1.5,and 2.0 was investigated by combining thermodynamic calculation,quantum chemical calculation,and Raman spectroscopy. The results show that at pH = 1.0,the main forms of Fe and Al complex ions in the system are [FeCl]⁺,[FeCl₂]⁺ and [AlCl]²⁺;when the pH rises to 1.5 and 2.0,[FeCl]⁺,[FeCl₂]⁺ and [AlCl]²⁺ transform into hydrolysis products such as [FeOH]⁺,[FeOH]²⁺ and [AlOH]²⁺ with hydroxyl ligands.The wave function analysis results indicate that at low pH,due to the high concentration of chloride ions,the chloride complexes are more stable.As the pH increases,the concentration of hydroxide ions increases,and the formation of high-coordination hydroxyl complexes becomes easier due to their higher metal-oxygen bond order and lower Gibbs free energy.

Key words

alumina / fly ash / complex ion / Raman spectroscopy / quantum chemical calculations

引用本文

张晗阳, 胡宪伟, 康红光, 郭瑞东, 严枫云, 杨酉坚, 王耀武, 王兆文. 粉煤灰酸浸液中AlCl₃-FeCl₃-FeCl₂-HCl-H₂O体系的离子结构研究. 湿法冶金, 2025 , 44 (4) : 440 -447 . DOI: 10.13355/j.cnki.sfyj.2025.04.002

Hanyang ZHANG, Xianwei HU, Hongguang KANG, Ruidong GUO, Murtadho MUHAMMAD, Fengyun YAN, Youjian YANG, Yaowu WANG, Zhaowen WANG. Ionic Structure of AlCl₃-FeCl₃-FeCl₂-HCl-H₂O System in Acid Leaching Solution of Fly Ash[J]. Hydrometallurgy of China, 2025 , 44 (4) : 440 -447 . DOI: 10.13355/j.cnki.sfyj.2025.04.002

正文

收起

粉煤灰是火力发电厂在燃烧煤粉过程中产生的固体废弃物,年排放量已超7.8亿t^[1]。目前,国内粉煤灰综合利用率不高,仅为70%左右。随着国家绿色发展理念和“双碳”战略的的稳步推进,如何实现粉煤灰的高附加值回收利用日益受到关注^[2]。

高铝粉煤灰中含有大量含铝矿物,因此以其为原料生产氧化铝,可以缓解国内氧化铝的供需矛盾,具有一定战略意义^[3]。盐酸浸出法是粉煤灰制备氧化铝的重要工艺之一,粉煤灰中Fe含量较高,因此Fe会以Fe³⁺、Fe²⁺形式进入酸浸液中,并伴随Al³⁺一同进入结晶工序,使产品纯度降低。因此,若要获得符合工业纯度要求的氧化铝,铝、铁离子分离是关键^[4-5]。

铝、铁离子在酸浸液中主要以配合离子形式存在,因此探讨配合离子的存在形式对于优化除铁工序至关重要。Raman光谱法能够有效识别水溶液中金属离子的配合状态及配位结构^[6],现有研究多针对简单体系,难以反映实际浸出液中复杂的多离子之间的相互作用^[7]。因此探索高浓度、多组分浸出液体系中金属离子的配位效应,特别是不同金属离子间的竞争与协同效应,对于理解实际体系性质和优化工艺流程至关重要^[8]。将量子化学计算方法与Raman光谱法相结合,能够从理论和试验2个层面有效揭示水溶液中离子的微观结构^[9]。在水溶液化学研究中,理解金属离子与配体之间的配位平衡至关重要,而专业的化学平衡计算软件(如Hydra、Medusa)能为模拟和预测离子存在形式提供有力支持。在此基础上,将Raman光谱法与热力学计算法、量子化学计算方法相结合,分析研究了粉煤灰酸浸液中AlCl₃-FeCl₃-FeCl₂-HCl-H₂O体系在不同pH下的离子结构变化情况,以期为优化粉煤灰盐酸法生产氧化铝工艺中铝、铁离子分离工序提供理论基础。

1 试验部分

收起

1.1 试剂与材料

参照神华准能开发有限公司盐酸浸出液成分和pH范围,分别配制3个不同pH条件下、氯化铝、氯化铁和氯化亚铁质量比约为33.85∶1∶1的模拟溶液。使用PHS-25型pH计和盐酸(国药集团化学试剂有限公司,37%)调节溶液pH至1.0、1.5、2.0(误差小于±0.03),配制氯化铝、氯化亚铁和氯化铁质量浓度分别为220、6.5和6.5 g/L的混合溶液,以模拟粉煤灰酸浸液中的AlCl₃-FeCl₃-FeCl₂-HCl-H₂O体系。

1.2 热力学计算

通过Hydra软件在水化学平衡常数数据库选择铝、铁、氯元素,确定AlCl₃-FeCl₃-FeCl₂-HCl-H₂O体系中的配合离子组成;使用Medusa软件按照试验中混合溶液的配料比设定Fe³⁺、Fe²⁺、Al³⁺、Cl^-浓度分别为0.04、0.051、1.65、5.16 mol/L,pH为1.0~12.0;计算并绘制AlCl₃-FeCl₃-FeCl₂-HCl-H₂O体系平衡态离子浓度构成图,为后续量子化学计算提供依据。

1.3 量子化学计算

在Molclus程序中使用B3LYP/6-31+G^*的计算级别对上述AlCl₃-FeCl₃-FeCl₂-HCl-H₂O体系的热力学计算所得的离子团进行构型搜索,得到用于Gaussian计算任务的初始结构;再在GaussianView程序中使用更高的计算级别B3LYP/6-311+G^*对上述得到的初始结构进行几何优化^[10];之后将优化好的结构在相同计算级别下进行振动分析,以计算其Raman光谱,同时根据振动分析结果检验有无虚频,以验证该结构是否稳定;然后将振动分析的输出文件载入Multiwfn程序中^[11],得到各配合离子团的静电荷、键级,并绘制计算Raman光谱;最后使用revDSD-PBEP86-D3(BJ)/ma-def2-TZVP的计算级别对优化后的结构进行精确单点能计算,将振动分析的输出文件载入Shermo程序中,得到各配合离子团在298 K下的自由能热校正量。

1.4 Raman光谱表征

采用Horiba Jobin-Yvon公司LabRAM OdysseyTM Raman显微共焦Raman光谱仪检测不同体系溶液中离子组成,使用Kimon Koha He-Cd激光器发射325 nm的入射激光,发射功率为25 mW。入射光通过Olympus UV型物镜(10×0.25,工作距离为14.9 mm)聚焦到样品表面上;使用2 400 刻线/mm光栅进行分光;狭缝宽度为300 μm;积分时间为40 s,积分次数为2;扫描Raman位移范围200~1 000 cm^-1。所有的Raman光谱数据通过NGSlabspec软件进行去基线处理,用Origin软件对去基线后的光谱进行反卷积和光谱拟合。

2 试验结果与讨论

收起

2.1 AlCl₃-FeCl₃-FeCl₂-H₂O体系热力学平衡态离子分布

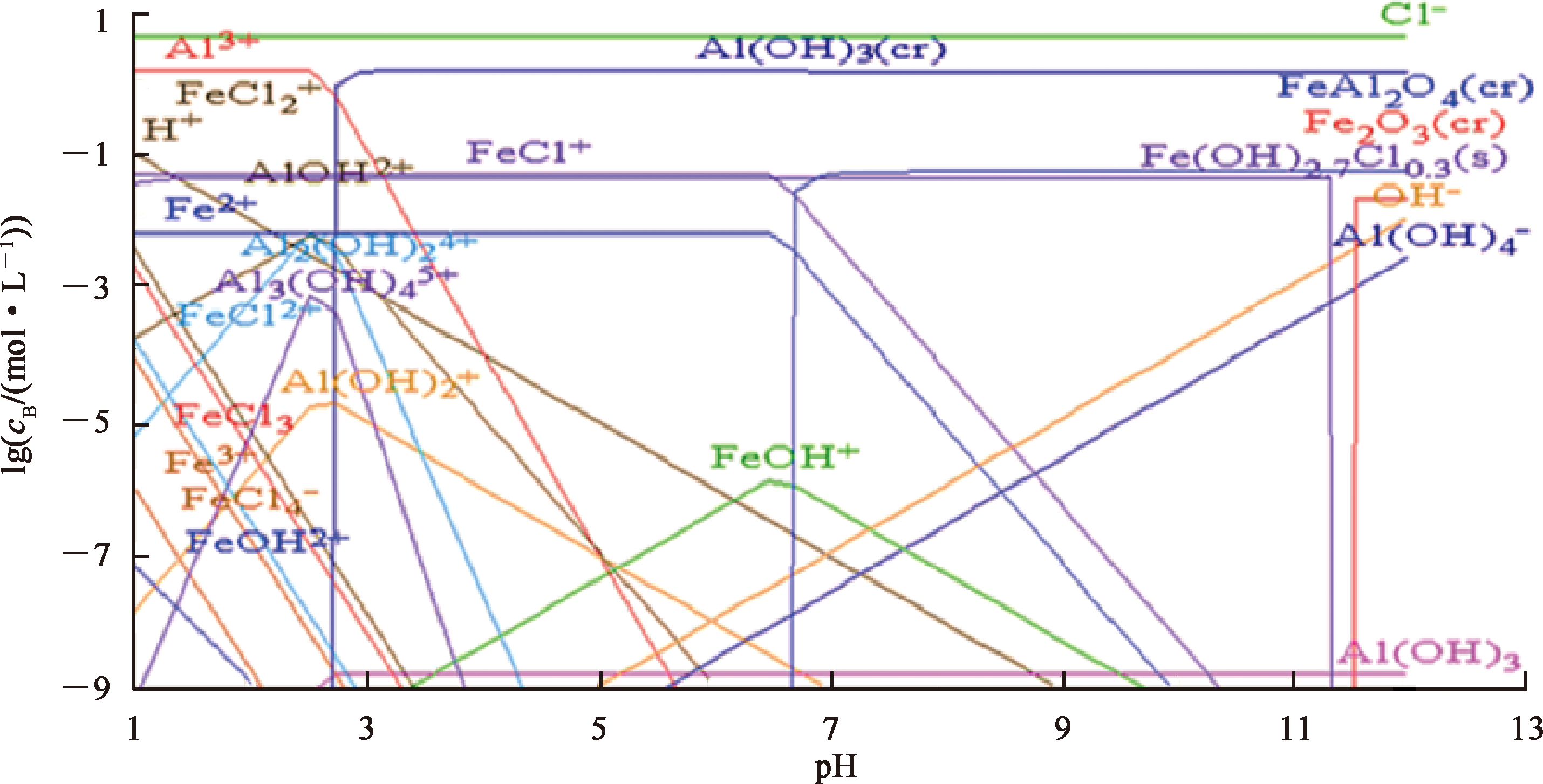

图1是采用Hydra和Medusa计算得到的AlCl₃-FeCl₃-FeCl₂-H₂O体系的离子浓度平衡图。可以看出:当pH在1~2范围内,Fe元素在溶液中的配合离子团存在形式有[FeCl]⁺、[FeCl]²⁺、[FeCl₂]⁺、[FeCl₄]^-、[FeOH]⁺、[FeOH]²⁺、[Fe(OH)₂]⁺;Al元素在溶液中的配合离子团存在形式有[AlCl]²⁺、[AlOH]²⁺、[Al(OH)₂]⁺。

2.2 AlCl₃-FeCl₃-FeCl₂-HCl-H₂O体系量子化学计算

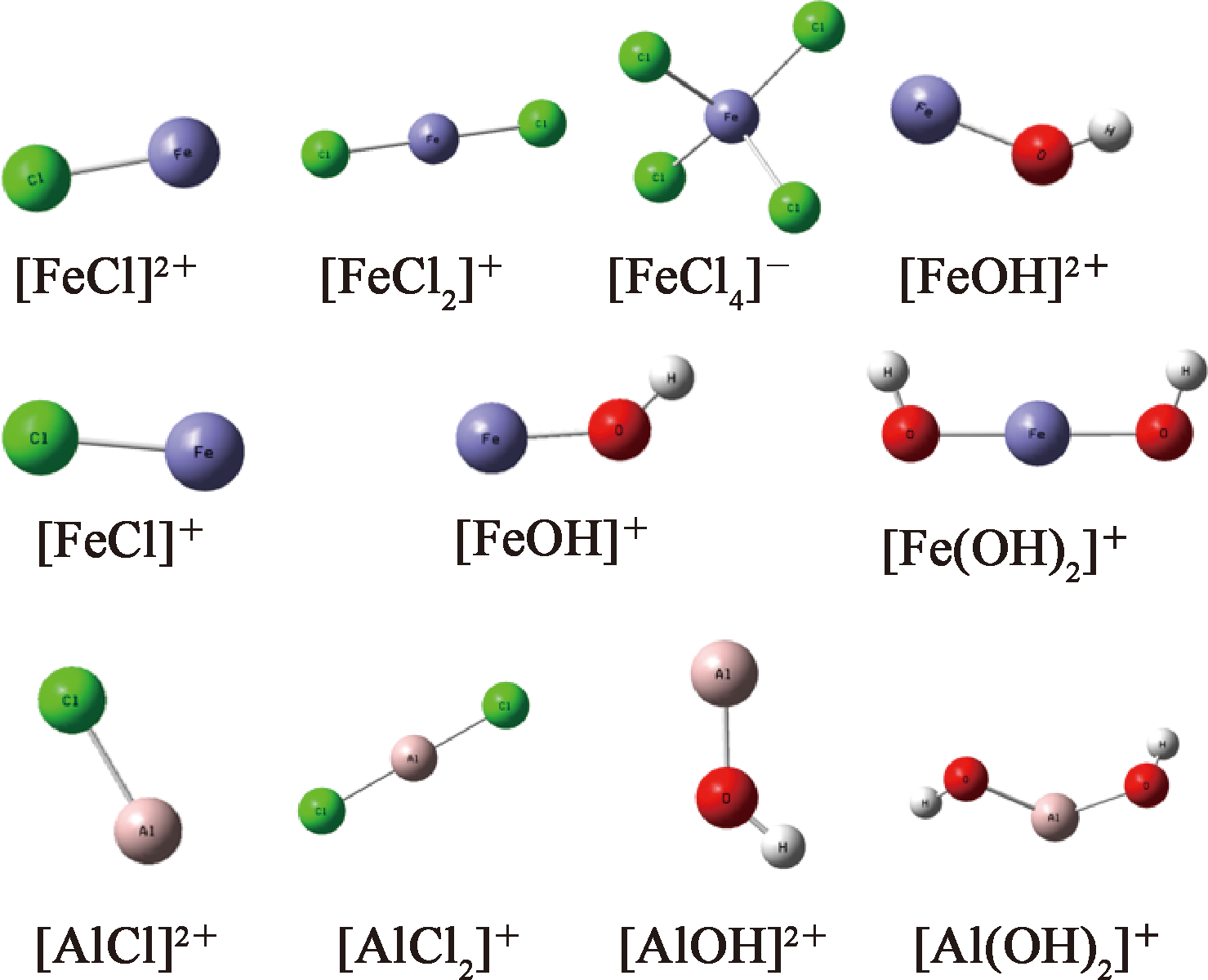

通过Gaussian09对Medusa计算结果中可能存在的配合离子团进行结构优化,获得各离子团的最优结构,结果如图2所示。可以看出:优化后的[AlOH]²⁺、[FeOH]²⁺属于Cs点群结构,优化后的[AlCl]²⁺、[FeCl]²⁺属于Cinfv点群结构,优化后的[AlCl₂]⁺、[FeCl]⁺、[Fe(OH)₂]⁺属于C1点群结构,优化后的[FeCl₂]⁺属于Dinfh点群结构。

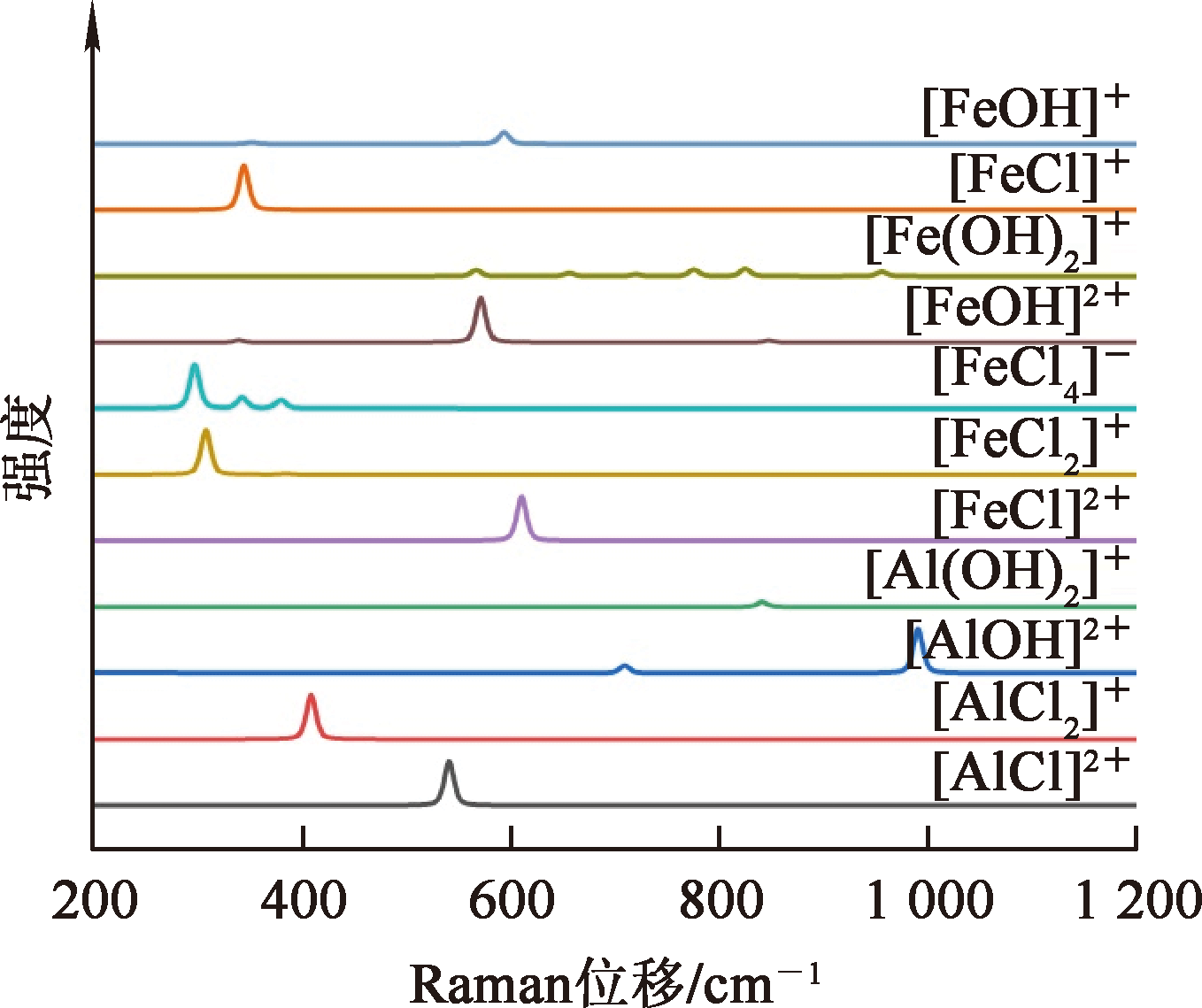

图2中各离子团最优结构的Raman光谱如图3所示。由于计算过程中未考虑非谐振效应和理论方法的误差,需对计算所得光谱峰位移进行校正,校正系数的选取与计算方法和计算基组有关,试验选用的校正系数为0.968^[12]。

2.3 AlCl₃-FeCl₃-FeCl₂-HCl-H₂O体系及其子体系的Raman光谱分析

2.3.1 AlCl₃-HCl-H₂O体系

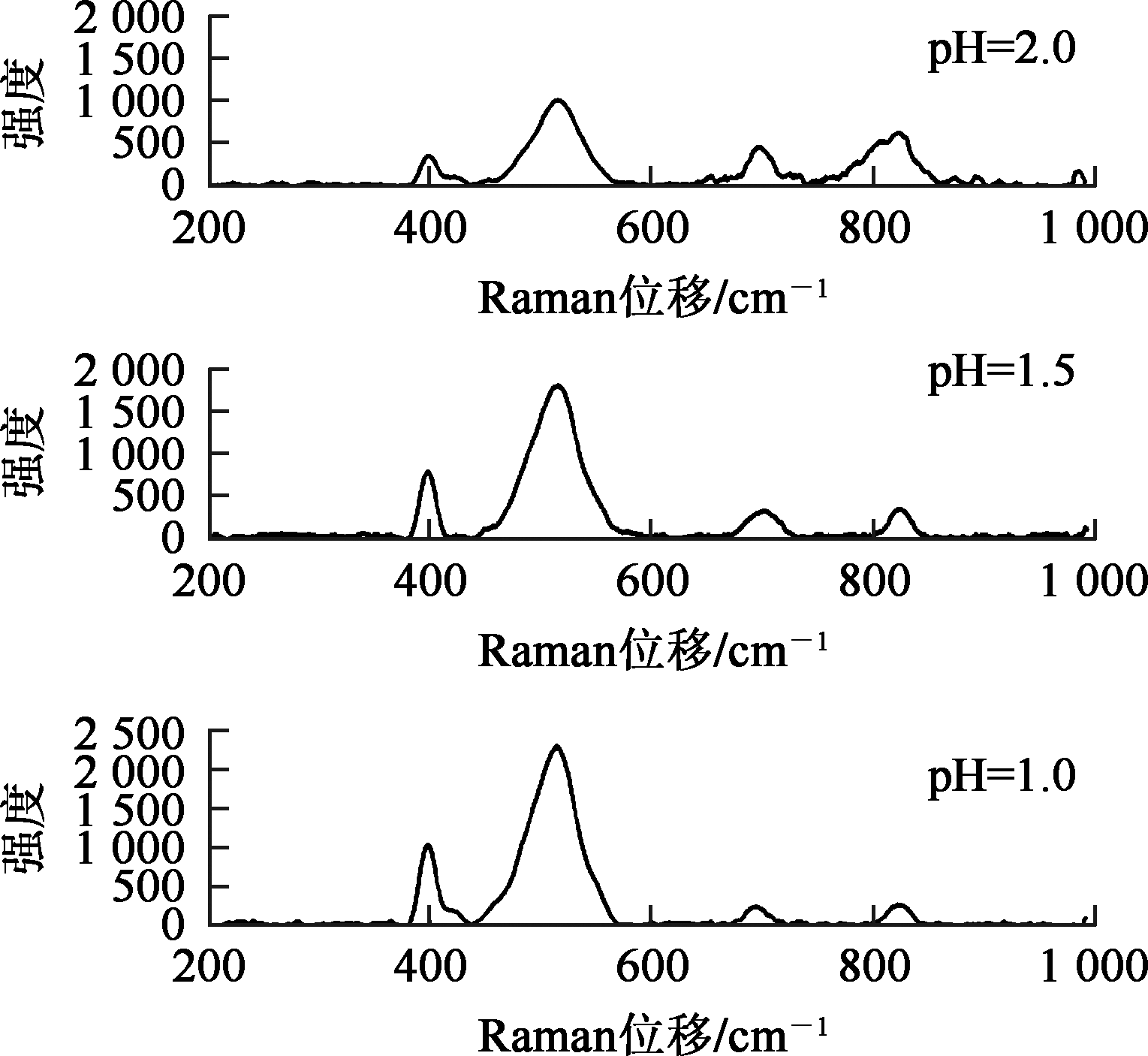

不同pH下AlCl₃-HCl-H₂O体系的Raman光谱如图4所示。可以看出:在Raman位移为401、515、702、824 cm^-1处出现了特征峰,通过与图3所示的不同配合离子团计算的Raman光谱对比,得出特征峰归属,结果见表1。

如图4所示,当pH由1.0升至2.0时,[AlCl]²⁺、[AlCl₂]⁺峰强度减弱,[AlOH]²⁺、[Al(OH)₂]⁺峰强度增强,表明[AlCl]²⁺、[AlCl₂]⁺相对含量降低,[Al(OH)₂]⁺相对含量升高。这是由于pH升高加速了[AlCl]²⁺、[AlCl₂]⁺水解生成[AlOH]²⁺,以及[AlOH]²⁺水解生成[Al(OH)₂]⁺。化学反应方程式分别如式(1)~(3)所示。

(1)

[AlCl] 2+ +H 2 O= [AlOH] 2+ +H + +Cl −;

(2)${{\text{ }\!\![\!\!\text{ AlC}{{\text{l}}_{\text{2}}}\text{ }\!\!]\!\!\text{ }}^{\text{+}}}\text{+}{{\text{H}}_{\text{2}}}\text{O= }\!\![\!\!\text{ AlOH}{{\text{ }\!\!]\!\!\text{ }}^{\text{2+}}}\text{+}{{\text{H}}^{\text{+}}}\text{+2C}{{\text{l}}^{-}}\text{;}$

(3)

[AlOH] 2+ +H 2 O= [Al (OH) 2] + +H + 。

这表明:在低pH下,AlCl₃-HCl-H₂O中氯化物配合物占主导;而在较高pH下,氢氧化物逐渐取代氯化物成为主要产物。

2.3.2 FeCl₃-HCl-H₂O体系

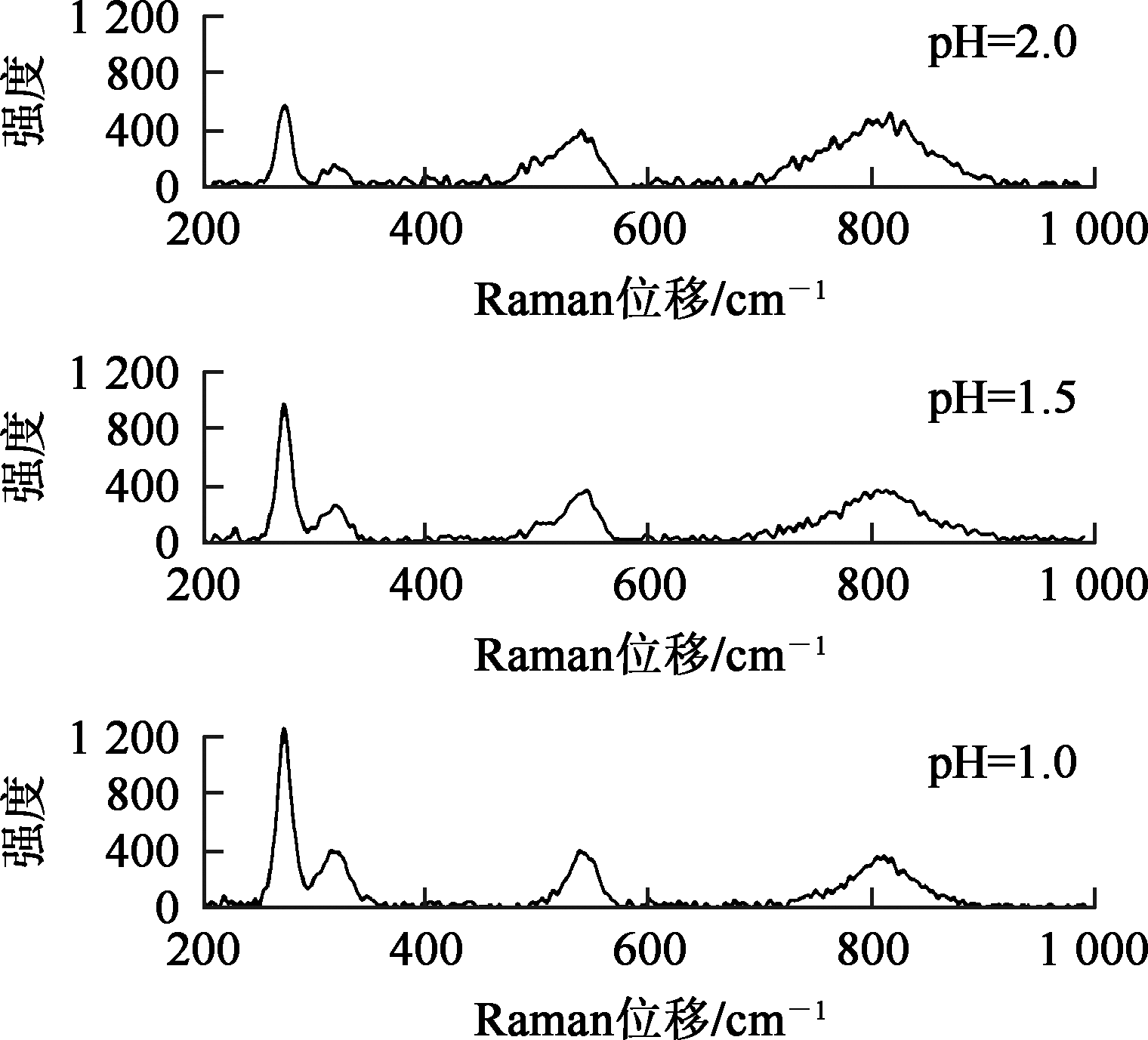

不同pH下FeCl₃-HCl-H₂O体系的Raman光谱如图5所示。可以看出:在Raman位移为272、316、579、810 cm^-1处出现了特征峰,根据前人的研究结果^[13],并通过与图3所示的不同配合离子团的计算Raman光谱对比,得出特征峰归属,结果见表2。

由图5可知:pH由1.0升至2.0时,[FeCl₄]^-、[FeCl₂]⁺峰强度减弱,[FeOH]²⁺、[Fe(OH)₂]⁺峰强度增强,表明[FeCl₄]^-、[FeCl₂]⁺相对含量降低,而[FeOH]²⁺、[Fe(OH)₂]⁺相对含量增加。这种变化是由于pH升高导致溶液中氢离子浓度降低,从而促进了[FeCl₄]^-、[FeCl₂]⁺的水解。[Fe]³⁺比[Al]³⁺的荷径比更大,因此更易水解。随pH升高,溶液中氢氧根离子浓度增加,促进了[FeCl₄]^-、[FeCl₂]⁺的逐级水解,首先生成[FeOH]²⁺,之后进一步水解生成[Fe(OH)₂]⁺。这一系列水解反应使得原本的氯配位配合物逐渐被羟基配位配合物所取代,从而导致Raman峰强度变化。各级水解反应的化学反应方程式如式(4)~(6)所示。

(4)${{\text{ }\!\![\!\!\text{ FeC}{{\text{l}}_{\text{4}}}\text{ }\!\!]\!\!\text{ }}^{-}}\text{+}{{\text{H}}_{\text{2}}}\text{O= }\!\![\!\!\text{ FeOH}{{\text{ }\!\!]\!\!\text{ }}^{\text{2+}}}\text{+}{{\text{H}}^{\text{+}}}\text{+4C}{{\text{l}}^{-}}\text{;}$

(5)${{\text{ }\!\![\!\!\text{ FeC}{{\text{l}}_{\text{2}}}\text{ }\!\!]\!\!\text{ }}^{\text{+}}}\text{+}{{\text{H}}_{\text{2}}}\text{O= }\!\![\!\!\text{ FeOH}{{\text{ }\!\!]\!\!\text{ }}^{\text{2+}}}\text{+}{{\text{H}}^{\text{+}}}\text{+2C}{{\text{l}}^{-}}\text{;}$

(6)

[FeOH] 2+ +H 2 O= [Fe (OH) 2] + +H + 。

2.3.3 FeCl₂-HCl-H₂O体系

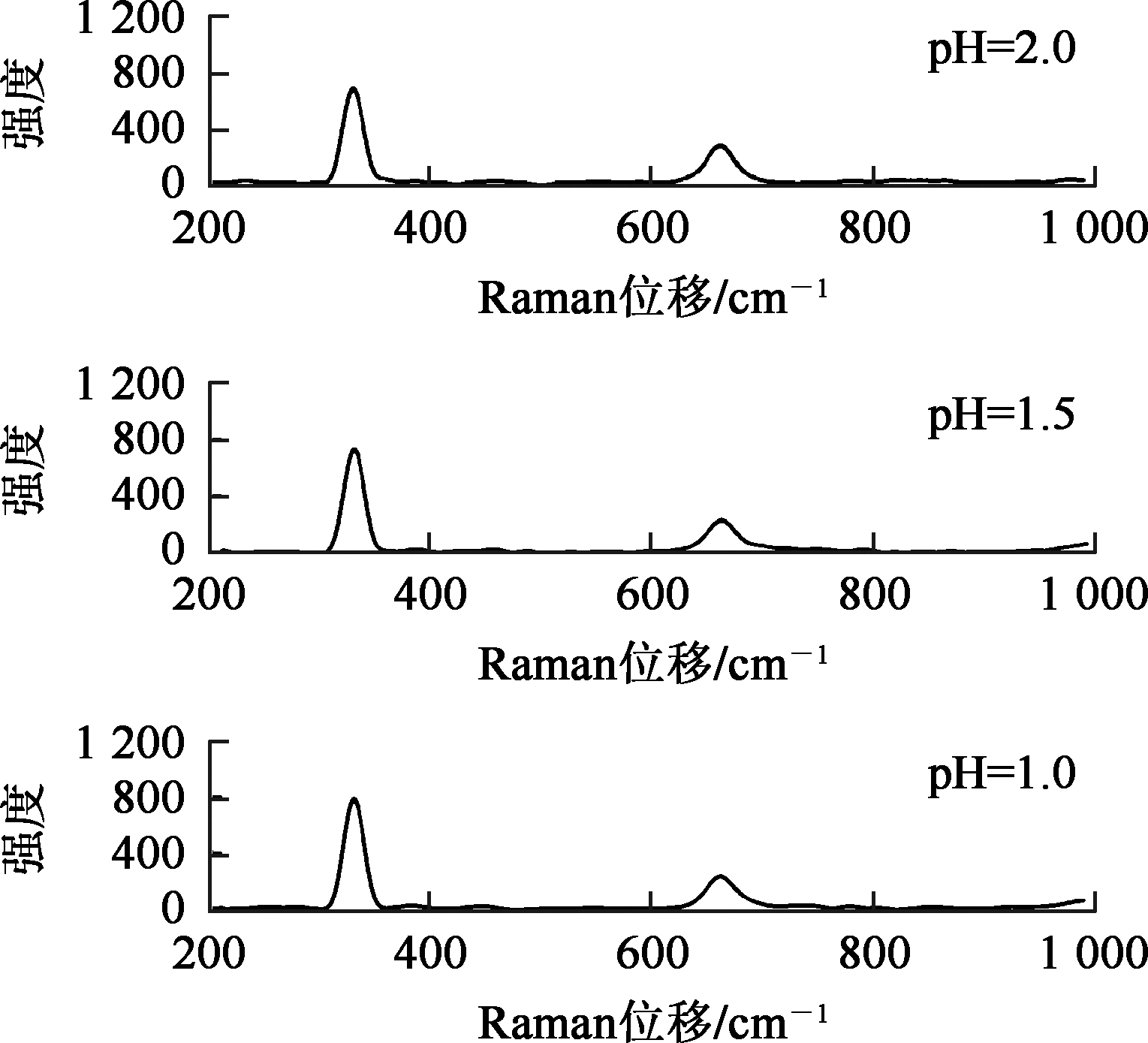

不同pH下FeCl₂-HCl-H₂O体系的Raman光谱如图6所示。可以看出:在Raman位移为329、665 cm^-1处出现了特征峰,通过与图3所示的不同配合离子团的计算Raman光谱对比,得到特征峰归属,结果见表3。

由图6可知:pH由1.0升至2.0时,[FeCl]⁺峰强度略微减弱,[FeOH]⁺峰强度略微增强,表明[FeCl]⁺相对含量略微降低,而[FeOH]⁺相对含量略微增加。这种变化是由于pH升高导致溶液中氢离子浓度降低。[FeCl]⁺在酸性水溶液中水解程度虽较低,但随pH升高,溶液中氢氧根离子浓度升高,加速了[FeCl]⁺水解生成[FeOH]⁺,化学反应方程式如式(7)所示。

(7)

[FeCl] + +H 2 O= [FeOH] + +H + +Cl − 。

2.3.4 AlCl₃-FeCl₃-FeCl₂-HCl-H₂O体系

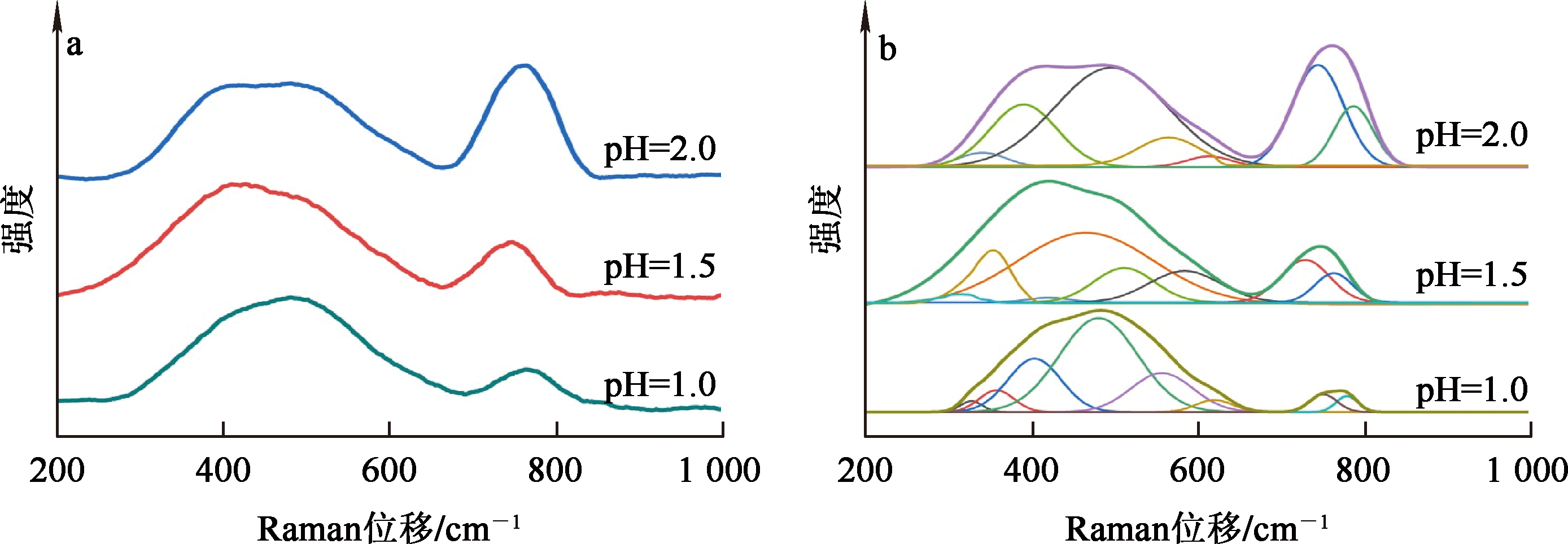

不同pH下AlCl₃-FeCl₃-FeCl₂-HCl-H₂O体系的Raman光谱如图7(a)所示。可以看出:在300~660 cm^-1和660~820 cm^-1区间出现了特征峰,这2个峰在形态上具有不对称性,推断是由多个特征峰包络而成的。

用Gaussian-Lorentzian加权函数对这2个包络峰进行反卷积分析,结果如图7(b)所示。可以看出:300~680 cm^-1区间的宽峰由5个Raman光谱峰组成;680~820 cm^-1区间的宽峰由2个Raman光谱峰组成;与图3对比可知,位于310、325、406、501、579、650、712、770 cm^-1处的Raman特征峰分别属于[FeCl₂]⁺、[FeCl]⁺、[AlCl₂]⁺、[AlCl]²⁺、[FeOH]²⁺、[FeOH]⁺、[AlOH]²⁺、[Fe(OH)₂]⁺配合离子团。与上述AlCl₃/FeCl₃/FeCl₂-HCl-H₂O二元体系分析结果对比可知:AlCl₃-FeCl₃-FeCl₂-HCl-H₂O四元体系中[FeCl]⁺、[FeCl₂]⁺、[AlCl₂]⁺、[AlCl]²⁺、[FeOH]⁺、[FeOH]²⁺、[AlOH]²⁺、[Fe(OH)₂]⁺的Raman特征峰仍存在;[FeCl₄]^-、[Al(OH)₂]⁺的Raman特征峰消失,说明Fe和Al的配合物存在相互影响和竞争配位关系。

由图7(b)还可看出:300~660 cm^-1范围内的峰主要对应Fe(Ⅲ)—Cl、Fe(Ⅱ)—Cl、Al—Cl键的振动;660~820 cm^-1范围内的峰主要对应Fe(Ⅲ)—OH、Fe(Ⅱ)—OH、Al—OH键的振动;随pH升高,300~660 cm^-1范围内的特征峰强度均逐渐减弱,660~820 cm^-1范围内的特征峰强度均逐渐增强,表明Fe³⁺和Fe²⁺、Al³⁺的配位方式逐渐向水解产物转变,生成更多羟基配体的配合离子。这说明溶液pH的改变对Al³⁺、Fe²⁺和Fe³⁺的配位结构影响较为显著。

2.4 波函数分析

为深入理解AlCl₃-FeCl₃-FeCl₂-HCl-H₂O体系中不同离子的结构、稳定性、相互作用和反应活性,采用密度泛函理论(DFT)方法对体系中离子团簇进行键级分析和静电荷分析。根据这些计算结果,能从化学键和电荷分布的角度理解不同离子的特性。

2.4.1 键级分析

为对比AlCl₃-FeCl₃-FeCl₂-HCl-H₂O体系各配合离子中不同键之间的强弱,使用Mayer键级法对各配合离子进行键级分析,结果见表4。

为对比AlCl₃-FeCl₃-FeCl₂-HCl-H₂O体系各配合离子的热力学稳定性,利用热力学计算软件和吉布斯自由能的计算公式(式(8))进行计算,结果见表5。

(8)

G (T) = G c o r r (T) + ε e l e 。

式中:G(T)—结构在某一温度下的吉布斯自由能,kJ/mol;G_corr(T)—结构在某一温度下的自由能热校正量,kJ/mol;ε_ele—结构在气相下的精确单点能,kJ/mol。

由表4、5可知:Al—Cl键在该体系中具有较高的键级,这表明铝离子与氯离子之间存在很强的相互作用,且其吉布斯自由能显著低于羟基配合物,因此氯配位铝配合物在较低pH下更稳定;氯配位下铁的Fe—Cl键均弱于铝的Al—Cl键,三价铁更易失去氯离子发生水解,从而导致其水解程度高于铝;[Fe(OH)₂]⁺中Fe—O键的键级明显高于[FeOH]²⁺中Fe—O键的键级,[Fe(OH)₂]⁺的吉布斯自由能低于[FeOH]²⁺;同样,[Al(OH)₂]⁺中Al—O键的键级高于[AlOH]²⁺中Al—O键的键级,[Al(OH)₂]⁺的吉布斯自由能低于[AlOH]²⁺,这表明[Fe(OH)₂]⁺、[Al(OH)₂]⁺更加稳定。这也解释了试验中pH升高时,[Al(OH)₂]⁺、[Fe(OH)₂]⁺浓度增大的现象,说明水解反应有利于形成更高羟基配位数的配合物^[14]。

2.4.2 静电荷分析

采用ADCH方法计算了AlCl₃-FeCl₃-FeCl₂-HCl-H₂O体系中各离子中Al、Fe原子的净电荷,结果见表6中。

由表6可知:配体对金属中心原子电荷分布影响显著,由此引起了配位键性质差异。Al和Fe原子的净电荷值均低于其对应的理论价态,表明Al和Fe与配体之间存在电子云共享,配位键并非完全是离子键;氢氧根离子作为配体时,向Al和Fe提供更多的电子,从而显著降低Al和Fe原子的净正电荷,这表明氢氧根离子具有更强的供电子能力,可有效降低Al和Fe原子的净正电荷,从而更易形成稳定的羟基配位配合物。但实际配位过程中,配体间存在竞争关系,当pH较低且Cl^-浓度较高时,根据化学平衡原理和质量作用定律,Cl^-凭借浓度优势与OH^-竞争Fe³⁺、Fe²⁺、Al³⁺的配位活点,导致pH较低时溶液配合离子以氯化物配合物为主。

3 结论

收起

采用Raman光谱法结合量子化学计算、热力学计算研究了AlCl₃-FeCl₃-FeCl₂-HCl-H₂O体系在pH为1.0~2.0范围内的离子结构变化,并采用波函数分析从键级分析和静电荷分析、热力学计算的角度对其结构变化的原因进行了解释和探讨,主要研究结论如下:

1)pH=1.0时,Fe和Al元素主要以[FeCl]⁺、[FeCl₂]⁺、[AlCl]²⁺等氯化物配合离子形式存在;而在pH升至2.0过程中,[FeCl]⁺、[FeCl₂]⁺、[AlCl]²⁺的配位结构向水解产物[FeOH]⁺、[FeOH]²⁺、[AlOH]²⁺等羟基配体转变。

2)Al—Cl键的键级高于Fe—Cl键的键级,铝的氯配合物吉布斯自由能显著低于其羟基配合物,导致铝的氯配合物在低pH下更稳定;与单核羟基配合物相比,高配位数的金属羟基配合物的Al—O、Fe—O键的键级更高,吉布斯自由能更低,相互作用更强,稳定性更好,水解也更易生成高羟基配位产物。

3)配体类型会显著影响金属中心原子的电荷分布。氢氧根离子作为强电子供体,能够有效降低金属原子的净电荷,有利于形成更稳定的羟基配位配合物。但实际配位过程中配体间存在竞争关系,Cl^-因浓度较高占据优势,因此会与OH^-竞争金属中心离子的配位活点,导致pH较低时溶液配合离子以氯化物配合物为主。

本研究明确了AlCl₃-FeCl₃-FeCl₂-HCl-H₂O体系在不同pH条件下配合离子的转变规律与配位特性,可为后续盐酸法生产氧化铝过程中铝、铁分离工序优化提供理论依据。与前人研究相比,本研究更聚焦于特定多元体系中配体竞争及pH对Fe³⁺、Fe²⁺、Al³⁺配位结构的影响机制,为粉煤灰酸浸液铝铁分离技术提供了更具针对性的理论支撑。但本研究尚未完全解决工业实际场景中少量Ca²⁺、Mg²⁺等复杂杂质对配位平衡的影响等问题,后续还需结合实际工况对其他杂质离子的影响进行深入探究,以进一步提升研究对工业化除铁工艺的指导价值。
