从酸泥浸铅渣中综合回收有价金属试验研究

PDF下载

张琼 , 罗世金 , 贺康锦 , 杨林波 , 向朝瑞 , 罗文波

湿法冶金 | 试验研究 2025,44(1): 59-64

收起

湿法冶金 | 试验研究 2025, 44(1): 59-64

从酸泥浸铅渣中综合回收有价金属试验研究

全屏

张琼, 罗世金, 贺康锦, 杨林波, 向朝瑞, 罗文波

作者信息

贵州理工学院材料与能源工程学院, 贵州贵阳 550003

张琼(1984—),女,硕士,讲师,主要研究方向为湿法冶金、材料表面处理。

通讯作者:

罗文波(1983—),男,博士,讲师,主要研究方向为湿法冶金。E-mail:luowenbo@126.com。

Comprehensive Recovery of Valuable Metals from Lead Leaching Residue of Acid Mud

Qiong ZHANG, Shijin LUO, Kangjin HE, Linbo YANG, Chaorui XIANG, Wenbo LUO

Affiliations

Faculty of Materials and Energy Engineering, Guizhou Institute of Technology, Guiyang 550003, China

出版时间: 2025-02-28 doi: 10.13355/j.cnki.sfyj.2025.01.009

文章导航

摘要

收起

酸泥浸铅渣中含有大量复杂稀散贵金属,具有极高的回收价值。研究了以盐酸+硫酸为浸出剂、氯酸钠为氧化剂从酸泥浸铅渣中同时浸出硒、铋、铜、汞,考察了温度、氯酸钠用量、浸出时间、液固体积质量比、盐酸浓度对硒、铋、铜、汞浸出率的影响。结果表明:在温度40 ℃、氯酸钠用量为原料质量的40%、浸出时间1 h、液固体积质量比4 mL/1 g、盐酸浓度1 mol/L、硫酸浓度1.5 mol/L条件下,硒、铋、铜、汞浸出率分别为98.78%、98.13%、99.38%、99.42%。该法可实现硒、铋、铜、汞的高效浸出,同时使留存于渣中的锡、铅、银得到较好富集。

关键词

酸泥 / 铅 / 浸出渣 / 浸出 / 盐酸 / 氯酸钠 / 有价金属

Abstract

收起

Lead leaching residue of acid mud contains a large number of complex and scattered precious metals, which has high recovery value. The leaching of selenium, bismuth, copper and mercury from lead leaching residue using a mixture of hydrochloric acid and sulfuric acid as the leaching agent and sodium chlorate as the oxidizing agent was studied. The effects of temperature, dosage of sodium chlorate, leaching time, liquid volume to solid mass ratio and hydrochloric acid concentration on the leaching rates of selenium, bismuth, copper and mercury were investigated. The results show that under the conditions of temperature of 40 ℃, dosage of sodium chlorate as 40% of raw material mass, leaching time of 1 h, liquid volume to solid mass ratio of 4 mL/1 g, hydrochloric acid concentration of 1 mol/L and sulfuric acid concentration of 1.5 mol/L, the leaching rates of selenium, bismuth, copper and mercury are 98.78%, 98.13%, 99.38% and 99.42%, respectively. The method can achieve high efficiency leaching of selenium, bismuth, copper and mercury, and enrich the tin, lead and silver in the residue.

Key words

acid mud / lead / leaching residue / leaching / hydrochloric acid / sodium chlorate / valuable metal

引用本文

张琼, 罗世金, 贺康锦, 杨林波, 向朝瑞, 罗文波. 从酸泥浸铅渣中综合回收有价金属试验研究. 湿法冶金, 2025 , 44 (1) : 59 -64 . DOI: 10.13355/j.cnki.sfyj.2025.01.009

Qiong ZHANG, Shijin LUO, Kangjin HE, Linbo YANG, Chaorui XIANG, Wenbo LUO. Comprehensive Recovery of Valuable Metals from Lead Leaching Residue of Acid Mud[J]. Hydrometallurgy of China, 2025 , 44 (1) : 59 -64 . DOI: 10.13355/j.cnki.sfyj.2025.01.009

正文

收起

在有色金属冶金工艺中,二氧化硫烟气经过喷淋降温处理后会产生微细烟尘,这些烟尘与输送过程中新生成的固体产物随着喷淋水一同进入沉淀池形成酸泥^[1-3]。酸泥中的主要矿物为硫酸铅,此外还含有一定量硒、汞、铜、铋、锡、银等稀散贵金属,是一种宝贵的二次资源^[4]。目前,从酸泥中提取高值金属硒、汞的工艺主要有火法和湿法两种^[3]。火法工艺利用汞和硒的高温易挥发特性,在高温焙烧过程中优先挥发再冷凝富集,该法工艺简单,但硒、汞产品纯度不高,回收率偏低,环境污染大,能耗大^[5-7];湿法工艺主要有氯酸钠/盐酸浸出、加压氧化浸出等,该工艺硒、汞浸出率相对较高,能耗低,但存在试剂价格昂贵、消耗量大等难题^[2,8-10]。为解决湿法工艺试剂消耗量大的问题,同时也为了进一步富集稀散贵金属,可以考虑优先提取酸泥中的铅^[11],浸铅渣再采用盐酸进一步浸出回收铋等稀散贵金属^[8],实现酸泥有价金属的高效回收利用。

云南某铜冶炼厂的制酸污泥,因矿物被硫酸铅包裹^[12],硒、汞含量偏低,导致浸出率偏低。为消除硫酸铅对硒、汞等矿物的包裹,提高物料活性,降低高值金属的回收难度,本课题组前期采用了碳酸钠转型—醋酸浸出工艺从酸泥中提取铅,使锡、硒、铋、铜、汞、银等得到有效富集。为减少试剂用量并降低能耗及生产成本,试验研究了采用盐酸+硫酸混酸为浸出剂、氯酸钠为氧化剂,进一步从酸泥浸铅渣中回收硒、汞、铋、铜、锡、铅、银。

1 试验部分

收起

1.1 试验原料及试剂

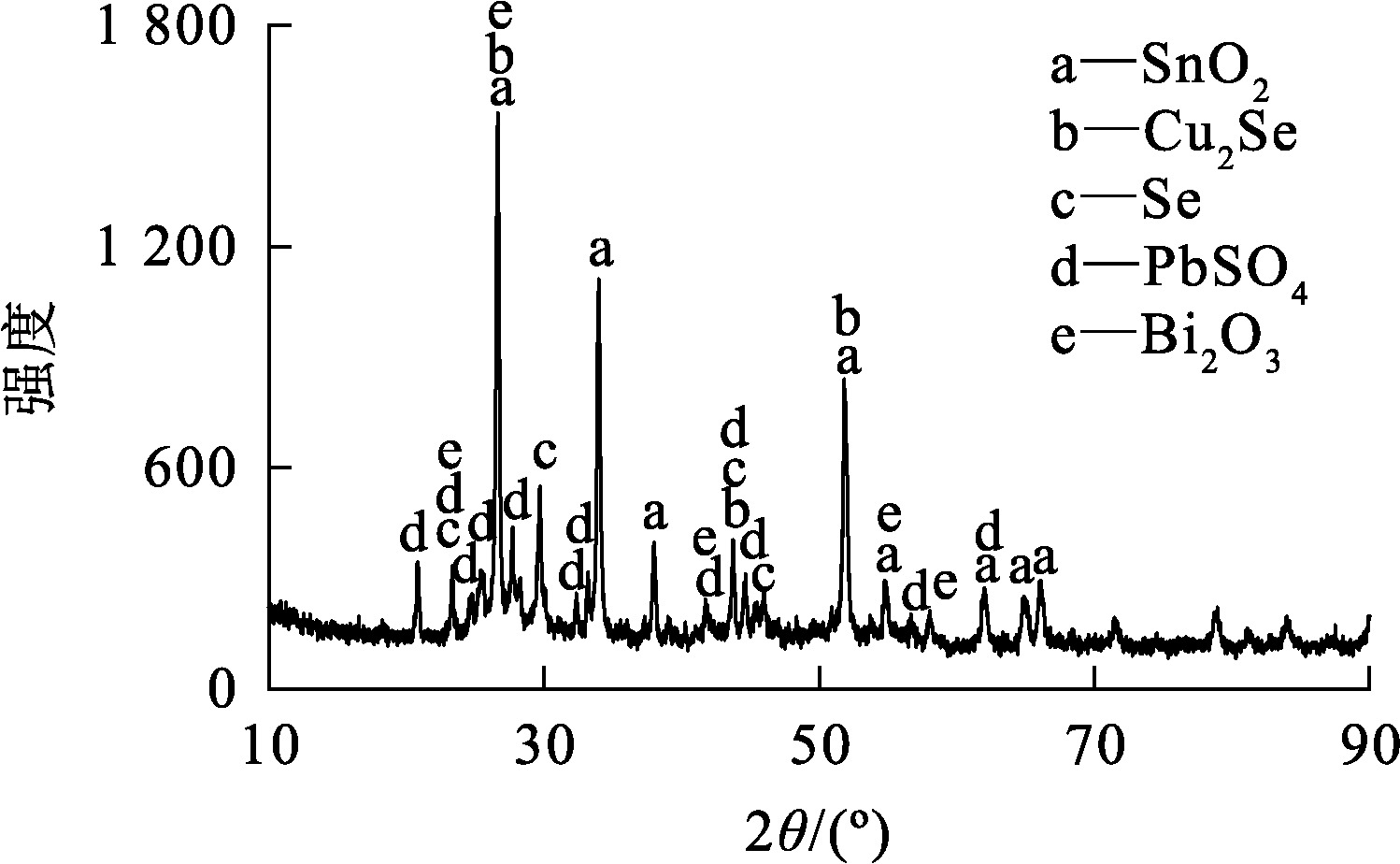

酸泥浸铅渣:云南某铜冶炼厂的制酸污泥经过碳酸钠转型、醋酸浸出铅后的浸出渣,粒度44 μm占比达95%以上,非常细,无须磨矿处理,主要化学成分分析结果见表1,XRD物相分析结果如图1所示。

由表1看出:酸泥浸铅渣主要含有锡、硒、铅、铋、铜、汞、银,各种金属含量都较高,具有一定回收价值。由图1看出:酸泥浸铅渣的主要物相为SnO₂、Cu₂Se、Se、PbSO₄、Bi₂O₃,说明锡主要以二氧化锡矿物存在,铜主要以硒化铜矿物存在,铅主要以硫酸铅矿物存在,铋以氧化铋矿物存在,硒主要以硒化亚铜及单质硒形式存在;汞、银因含量较低未检出,根据相关文献可知,二者应分别以单质汞或硒化汞^[13]、硒化银^[14]形式存在。

试剂:盐酸、硫酸、氯酸钠,均为分析纯。

1.2 试验设备

主要设备:HH-2型电热数显恒温水浴锅,天津赛得利斯实验分析仪器制造厂;DHG-9240A型电热恒温鼓风干燥箱,上海一恒科学仪器有限公司;SHB-ⅢA型循环水式多用真空泵,上海锡为科学仪器有限公司。

1.3 试验原理

采用盐酸+硫酸混酸溶液为浸出剂时,因酸泥浸铅渣中硒及硒化物被氧化为亚硒酸的电位都较高,浸出时需加入氯酸钠等强氧化剂助浸,使硒、汞、铜、铋进入溶液^[13,15]。加入硫酸的目的是防止原料中的硫酸铅转变为氯化铅,造成浸出渣中氯含量偏高,不利于后续锡冶炼。化学反应式为:

(1)NaClO₃+6HCl═══════NaCl+3Cl₂↑+3H₂O;

(2)Cl₂+H₂O═══════HCl+HClO;

(3)Cu₂Se+4HClO═══════H₂SeO₃+2CuCl₂+H₂O;

(4)Ag₂Se+3HClO═══════H₂SeO₃+2AgCl↓+HCl;

(5)HgSe+3HClO═══════H₂SeO₃+HgCl₂+HCl;

(6)Se+2HClO+H₂O═══════H₂SeO₃+2HCl;

(7)Bi₂O₃+6HCl═══════2BiCl₃+3H₂O。

原料中的二氧化锡、硫酸铅不参与反应,银离子与氯离子反应生成氯化银沉淀,因此锡、铅、银不浸出,留存于渣中得到富集^[8]。

1.4 试验方法

取50 g酸泥浸铅渣及适量氯酸钠置于500 mL烧杯中,按照一定液固体积质量比加入盐酸+硫酸混酸溶液;将烧杯放入设定温度的恒温水浴锅中,开启搅拌并计时,反应结束后进行过滤;滤渣烘干后测定硒、铋、铜、汞、银、铅、锡质量分数,其中硒、铋、铜、汞浸出率计算公式如下:

(8)x_B=(1-$\frac{{m}_{B2}{w}_{B2}}{{m}_{B1}{w}_{B1}}$)×100%。

式中:x_B—有价金属浸出率,%;m_B1—酸泥浸铅渣质量,g;m_B2—浸出渣质量,g;w_B1—酸泥浸铅渣中有价金属质量分数,%;w_B2—浸出渣中有价金属质量分数,%。

2 试验结果与讨论

收起

2.1 温度对硒、铋、铜、汞浸出率的影响

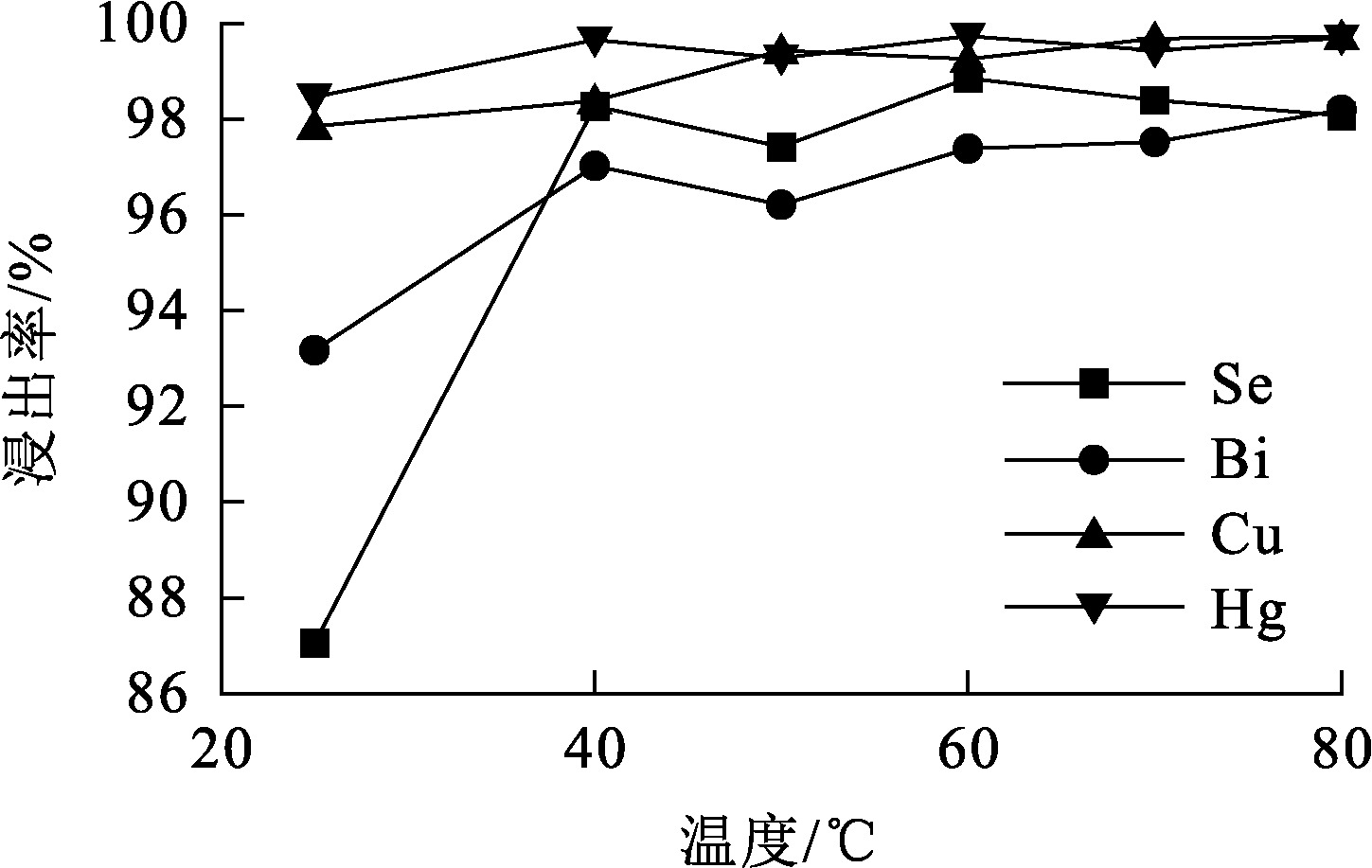

盐酸浓度1.0 mol/L,硫酸浓度1.5 mol/L,浸出时间3 h,液固体积质量比7 mL/1 g,氯酸钠用量为原料质量的45%,温度对硒、铋、铜、汞浸出率的影响试验结果如图2所示。

由图2看出:随温度升高,酸泥浸铅渣中铜、汞浸出率变化不大,均可达97%以上,硒、铋浸出率是先升高后趋于稳定。这是因为酸泥经脱铅处理,消除了硫酸铅对矿物的包裹,使其活性大大增强,在较低反应温度下即可快速被浸出并达到反应平衡。其中,单质硒氧化为亚硒酸的氧化电位为0.74 V,硒化铜氧化为单质硒和二价铜的氧化电位为0.57 V,硒化汞氧化为单质硒和二价汞的氧化电位为0.67 V,硒化铜、硒化汞的氧化还原电位较单质硒更低,使得硒化铜、硒化汞优先被氧化浸出,铜、汞可以在更低温度(即室温)下达到反应平衡^[16]。因此,试验确定适宜的温度为40 ℃,此时硒、铋、铜、汞浸出率分别为98.27%、97.02%、98.38%、99.65%。

2.2 氯酸钠用量对硒、铋、铜、汞浸出率的影响

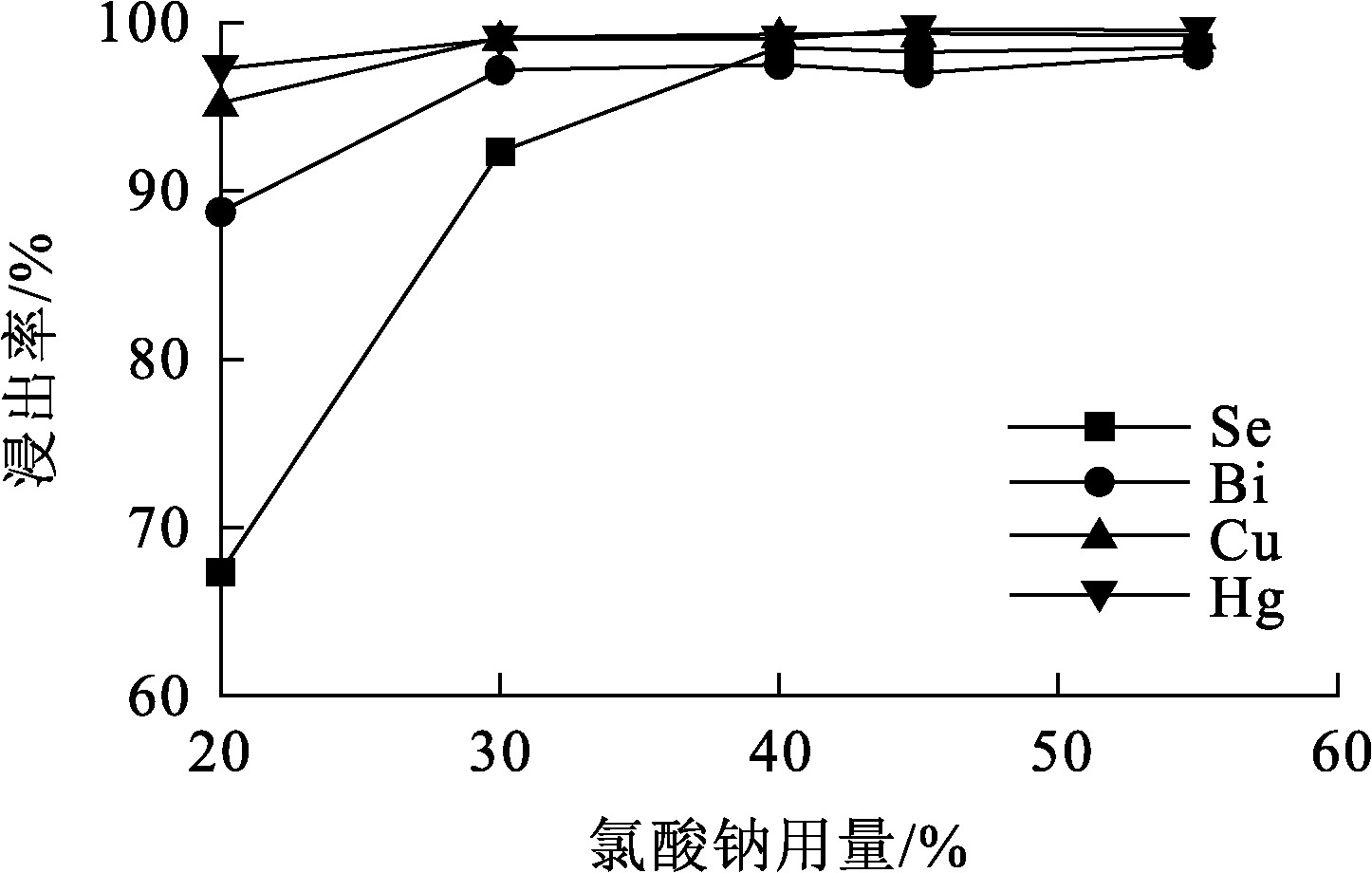

温度40 ℃,盐酸浓度1.0 mol/L,硫酸浓度1.5 mol/L,浸出时间3 h,液固体积质量比7 mL/1 g,氯酸钠用量(相对原料质量)对硒、铋、铜、汞浸出率的影响试验结果如图3所示。

由图3看出:随氯酸钠用量增加,铜、汞、铋、硒浸出率先升高后趋于稳定,其中铜、汞、铋浸出率随氯酸钠用量增大升高幅度不大,而硒幅度相对较大。这是因为硒化铜、硒化汞优先与氯酸钠发生反应浸出,因此,氯酸钠用量较低时,铜、汞浸出率也较高;而铋浸出率与溶液中氯离子浓度有关,氯酸钠用量越大,溶液中氯离子浓度越高,铋浸出率也越高;酸泥浸铅渣中有部分硒以单质硒形式存在,而单质硒活性较硒化物差,只有当硒化物反应完全后单质硒才开始反应,因此只有氯酸钠用量较大时,硒浸出率才能达到较高水平。因此,试验确定适宜的氯酸钠用量为原料质量的40%,此时硒、铋、铜、汞浸出率分别为98.55%、97.52%、99.32%、99.03%。

2.3 浸出时间对硒、铋、铜、汞浸出率的影响

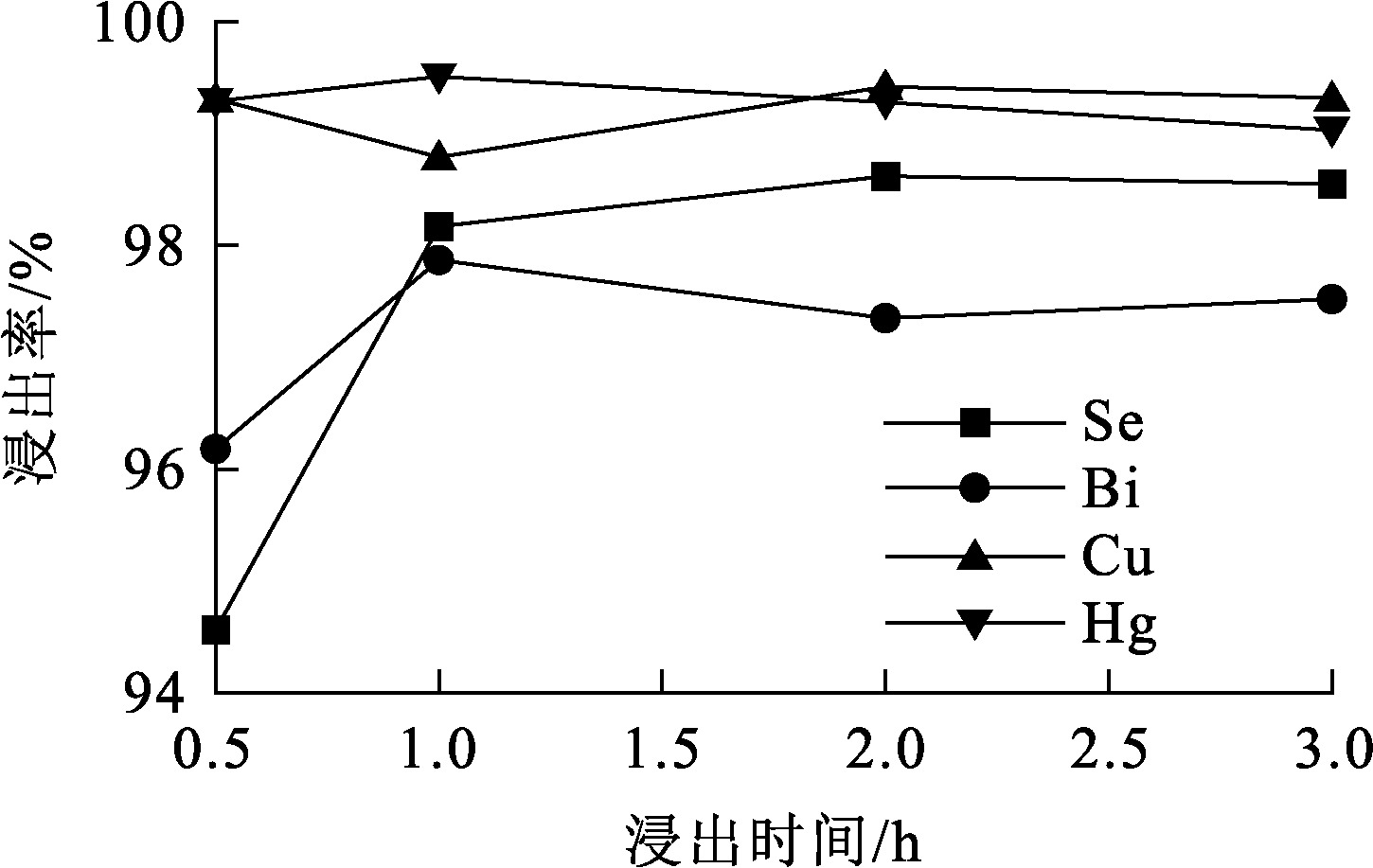

温度40 ℃,盐酸浓度1.0 mol/L,硫酸浓度1.5 mol/L,氯酸钠用量为原料质量的40%,液固体积质量比7 mL/1 g,浸出时间对硒、铋、铜、汞浸出率的影响试验结果如图4所示。

由图4看出:随浸出时间延长,铜、汞浸出率变化不大,均在98%以上,硒、铋浸出率先升高后趋于稳定。这是因为硒化铜、硒化汞活性非常大,短时间内即可达到反应平衡;单质硒是在硒化铜、硒化汞反应完后继续反应,因此硒反应平衡时间较铜、汞长;铋氯化反应速率也较快,达到反应平衡的时间较短。因此,试验确定适宜的浸出时间为1 h,此时硒、铋、铜、汞浸出率分别为98.17%、97.87%、98.79%、99.51%。

2.4 液固体积质量比对硒、铋、铜、汞浸出率的影响

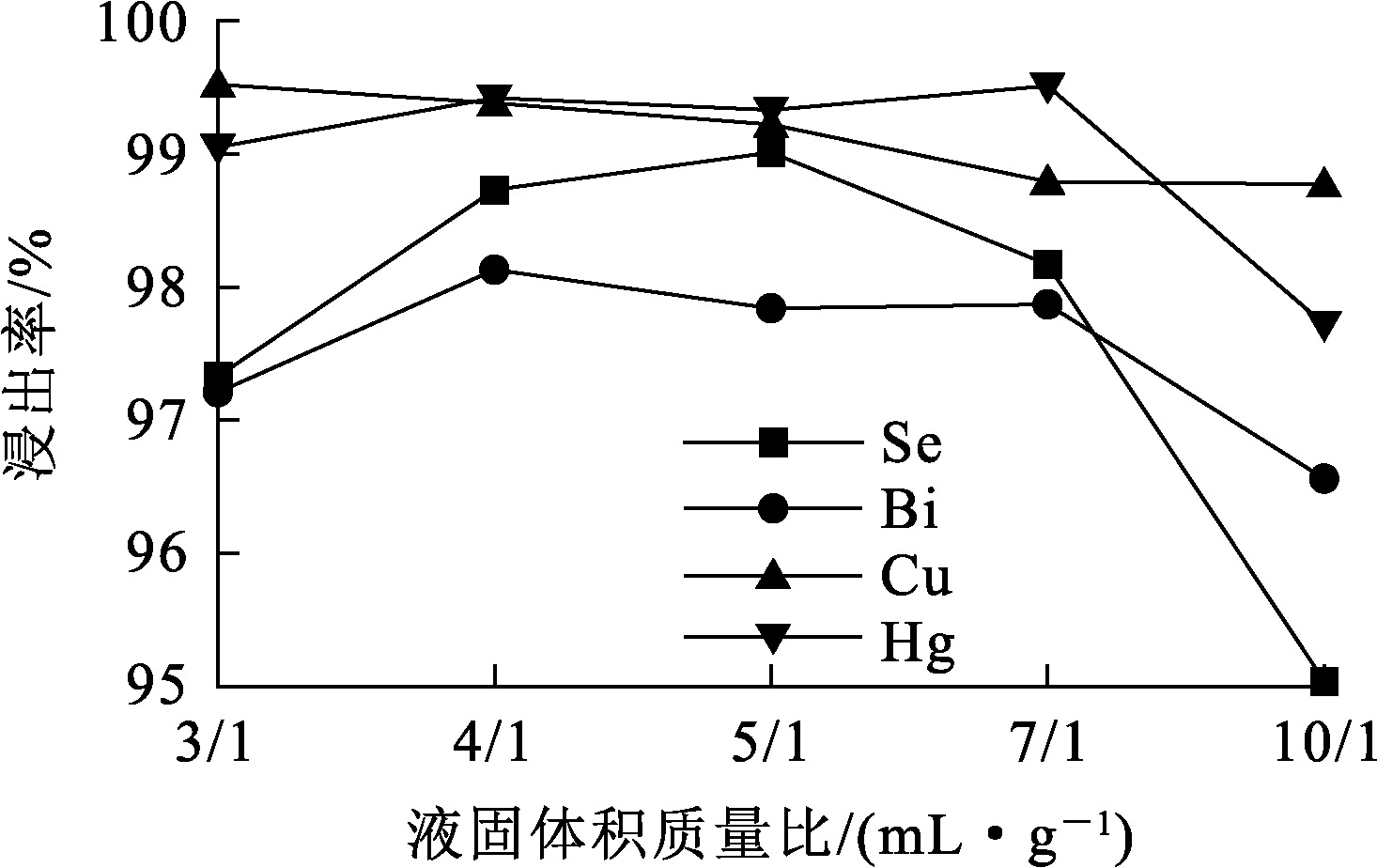

温度40 ℃,盐酸浓度1.0 mol/L,硫酸浓度1.5 mol/L,氯酸钠用量为原料质量的40%,浸出时间1 h,液固体积质量比对硒、铋、铜、汞浸出率的影响试验结果如图5所示。

由图5看出,随液固体积质量比增大,铜、汞浸出率缓慢下降,硒、铋浸出率缓慢升高后缓慢降低。这是因为随液固体积质量比增大,溶液中氯酸钠浓度降低,氯酸钠作为氧化剂参与反应,因此金属浸出率均缓慢下降;但随液固体积质量比减小,矿浆黏性增大,不利于反应进行,导致金属浸出率下降,且随氯酸钠浓度增大,反应过于剧烈,产生大量氯气而冒槽,易造成安全事故,因此,液固体积质量比不宜过低。综合考虑,试验确定适宜的液固体积质量比为4 mL/1 g,此时硒、铋、铜、汞浸出率分别为98.73%、98.13%、99.38%、99.42%。

2.5 盐酸浓度对硒、铋、铜、汞浸出率的影响

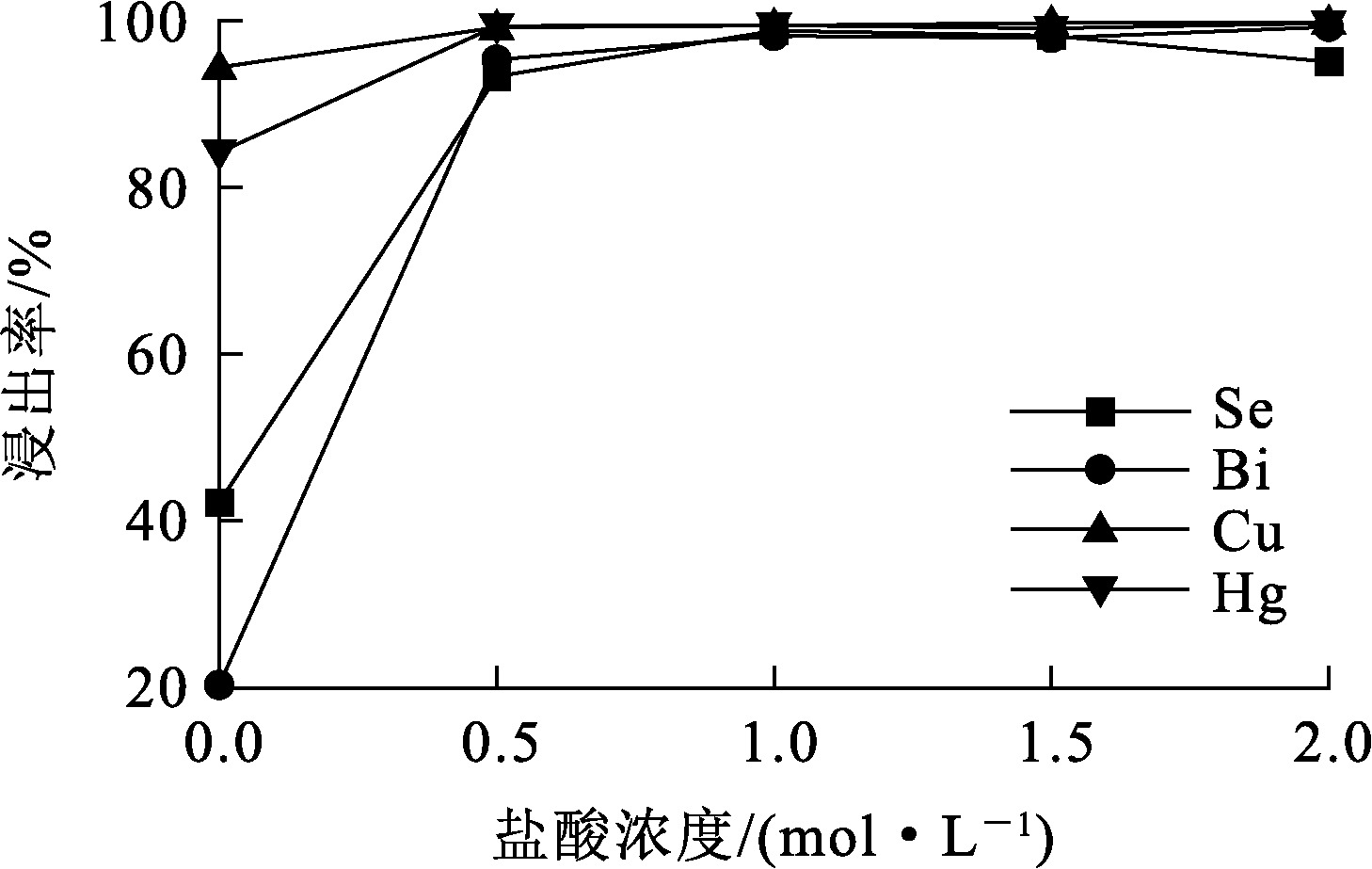

温度40 ℃,液固体积质量比4 mL/1 g,硫酸浓度1.5 mol/L,氯酸钠用量为原料质量的40%,浸出时间1 h,盐酸浓度对硒、铋、铜、汞浸出率的影响试验结果如图6所示。

由图6看出:盐酸浓度对硒、铋、铜、汞浸出率的影响较大,随盐酸浓度增大,铜、汞、铋、硒浸出率先升高后趋于稳定,其中铜、汞浸出率随盐酸浓度升高增幅不大,而硒、铋浸出率增幅相对较大。这是因为溶液总酸度随盐酸浓度增大而增大,使反应速率加快,有利于金属浸出率提升;此外,氯离子在溶液中起到络合剂作用,可降低反应的电极电位,使浸出更易进行;尤其是铋,其溶解需要溶液中有一定量氯离子存在,否则铋易水解沉淀,从而降低浸出率。因此,试验确定适宜的盐酸浓度为1.0 mol/L,此时硒、铋、铜、汞浸出率分别为98.78%、98.13%、99.38%、99.42%。

2.6 浸出渣分析

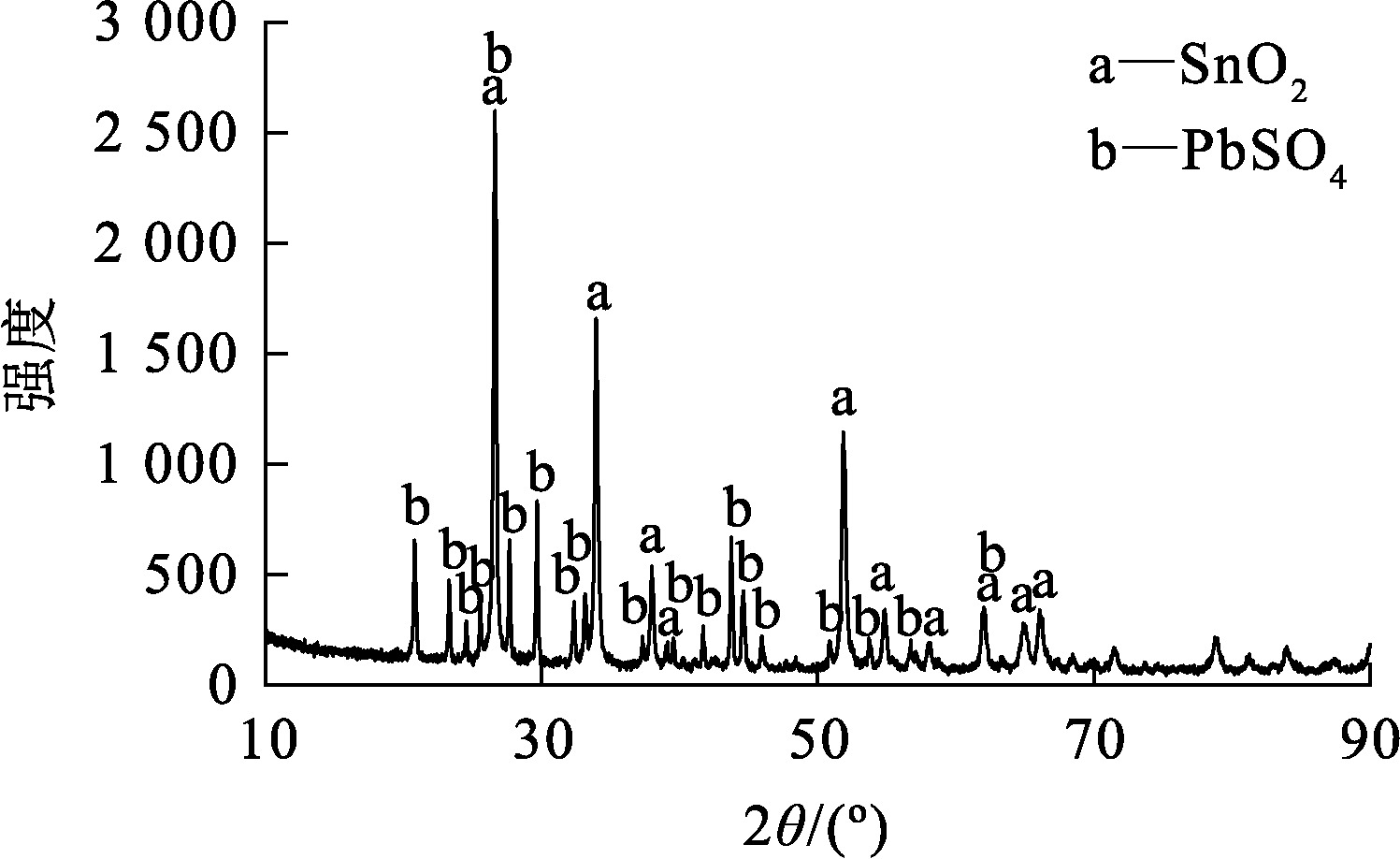

对上述适宜浸出条件下所得浸出渣进行化学成分及XRD物相分析,结果分别见表2、图7。

由表2看出:浸出渣中主要含锡、铅、银,而硒、铜、铋、汞含量则非常低,说明硒、铜、铋、汞大部分被浸出到溶液中;与原料相比,锡、铅、银质量分数得到大幅提升,尤其是锡,其质量分数大于40%,提银后即可作为锡精矿返回锡冶炼流程。由图7看出:浸出渣的主要物相为SnO₂和PbSO₄,与图1对比可知,浸出后硒化物及氧化铋物相消失,间接说明金属硒、铜、铋、汞浸出效果较好。

3 结论

收起

采用盐酸+硫酸混酸与氯酸钠从酸泥浸铅渣中浸出有价金属时,硒、铋、铜、汞进入溶液,锡、铅、银则留存于渣中得到富集。在温度40 ℃、氯酸钠用量为原料质量的40%、浸出时间1 h、液固体积质量比4 mL/1 g、盐酸1 mol/L、硫酸浓度1.5 mol/L最优条件下,硒、铋、铜、汞浸出率分别为98.78%、98.13%、99.38%、99.42%。该法能实现硒、铋、铜、汞的高效浸出,同时渣中锡、铅、银品位也得到大幅提升,可作为锡精矿处理。

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

李倩, 张宝, 申文前, 等. 硒酸泥制备粗硒新工艺[J]. 中南大学学报(自然科学版), 2011, 42(8):2209-2214.

Qian

, ZHANG

Bao

, SHEN

Wenqian

, et al. Novel technology for preparation of crude Se from selenium acid mud[J]. Journal of Central South University(Science and Technology), 2011, 42(8):2209-2214.

[2]

贺来荣, 郭金权, 陈彩霞, 等. 从酸泥中提取铜和硒的试验研究[J]. 中国有色冶金, 2022, 51(6):24-30.

Lairong

, GUO

Jinquan

, CHEN

Caixia

, et al. Experimental study on extraction of copper and selenium from acid mud[J]. China Nonferrous Metallurgy, 2022, 51(6):24-30.

[3]

王晓武, 范兴祥, 李永祥. 从含硒酸泥中提取硒的试验研究[J]. 湿法冶金, 2013, 32(5):316-318.

WANG

Xiaowu

, FAN

Xingxiang

, LI

Yongxiang

. Research on extraction of selenium from acid mud containing selenium[J]. Hydrometallurgy of China, 2013, 32(5):316-318.

[4]

王安渊. 酸泥湿法回收汞硒试验研究[J]. 中国有色冶金, 2020, 49(5):36-41.

WANG

Anyuan

. Study on the recovery of mercury and selenium by hydrometallurgy process from acid sludge[J]. China Nonferrous Metallurgy, 2020, 49(5):36-41.

[5]

雷湘, 钟勇, 吴海国, 等. 某复杂低汞硒渣富集分离回收硒汞试验[J]. 有色金属(冶炼部分), 2017(4):48-51.

LEI

Xiang

, ZHONG

Yong

, WU

Haiguo

, et al. Separation and recovery of selenium and mercury from complex mercury bearing selenium residue[J]. Nonferrous Metals(Smelting Section), 2017(4):48-51.

[6]

侯晓川, 肖连生, 张启修. 硒的提取工艺研究现状及应用[J]. 有色金属工程, 2012(1):53-57.

HOU

Xiaochuan

, XIAO

Liansheng

, ZHANG

Qixiu

. Research status and application of selenium extraction process[J]. Nonferrous Metal Engineering, 2012(1):53-57.

[7]

万雯, 杨斌, 刘大春. 用真空蒸馏法提纯粗硒的研究[J]. 昆明理工大学学报(理工版), 2006, 31(3):26-28.

WAN

Wen

, YANG

Bin

, LIU

Dachun

. Study on obtaining pure selenium by vacuum distillation[J]. Journal of Kunming University of Science and Technology(Science and Technology), 2006, 31(3):26-28.

[8]

巢冲. 酸泥浸铅渣中铋回收工艺研究[J]. 铜业工程, 2021(3):54-57.

CHAO

Chong

. Research on recovery process bismuth from acid sludge leaching lead slag[J]. Copper Engineering, 2021(3):54-57.

[9]

刘士祥, 陈一恒, 董广刚, 等. 铜冶炼含汞酸泥湿法处理工艺研究[J]. 中国有色冶金, 2020, 49(3):23-27.

LIU

Shixiang

, CHEN

Yiheng

, DONG

Guanggang

, et al. Research on wet processing technology of mercury-containing mud from copper smelting[J]. China Nonferrous Metallurgy, 2020, 49(3):23-27.

[10]

舒波, 任军祥, 刘大方, 等. 从铜冶炼烟气制酸污泥中富集汞试验研究[J]. 湿法冶金, 2021, 40(1):57-61.

SHU

, REN

Junxiang

, LIU

Dafang

, et al. Enrichment of Hg in acid sludge from acid production using flue gas during copper smelting[J]. Hydrometallurgy of China, 2021, 40(1):57-61.

[11]

邢应祥. 酸泥湿法处理初探[J]. 铜业工程, 2001(3):70-71.

XING

Yingxiang

. Acid mud hydrometallurgy lead bismuth environmental protection[J]. Copper Engineering, 2001(3):70-71.

[12]

郭军, 邱伟明, 陈锋, 等. 某富含金银阳极泥矿的工艺矿物学研究[J]. 矿产保护与利用, 2019, 39(2):64-69.

GUO

Jun

, QIU

Weiming

, CHEN

Feng

, et al. The process mineralogy study of a gold-silver anode slime mineral[J]. Conservation and Utilization of Mineral Resources, 2019, 39(2):64-69.

[13]

李安静, 李武斌, 张彬, 等. 用NaClO₃-HCl-H₂O复合体系从酸泥中浸出硒汞[J]. 湿法冶金, 2021, 40(5):382-385.

Anjing

, LI

Wubin

, ZHANG

Bin

, et al. Leaching of selenium and mercury from acid-mud in NaClO₃-HCl-H₂O system[J]. Hydrometallurgy of China, 2021, 40(5):382-385.

[14]

杨洪英, 李雪娇, 佟琳琳, 等. 高铅铜阳极泥的工艺矿物学[J]. 中国有色金属学报, 2014, 24(1):269-278.

YANG

Hongying

, LI

Xuejiao

, TONG

Linlin

, et al. Process mineralogy of high lead copper anode slime[J]. The Chinese Journal of Nonferrous Metals, 2014, 24(1):269-278.

[15]

曾翰林, 洪岩, 张利波, 等. 氧化预处理联合微波焙烧技术回收锌冶炼酸泥中的硒汞工艺[J]. 昆明理工大学学报(自然科学版), 2021, 46(3):1-8.

ZENG

Hanlin

, HONG

Yan

, ZHANG

Libo

, et al. Recovery of selenium and mercury from acid mud produced in zinc smelting process by oxidation pretreatment combined with microwave roasting technology[J]. Journal of Kunming University of Science and Technology(Natural Sciences), 2021, 46(3):1-8.

[16]

李雪娇. 铜阳极泥中硒浸出理论及新工艺研究[D]. 沈阳: 东北大学, 2017.
