氢能作为兼具高能量密度和零排放的理想能源和储能介质备受瞩目^[1]。氢气作为已知密度最小的气体，储存是一个极具挑战的问题。而固态储氢具有储氢压力低、体积密度高、安全性好等优点，特别是金属氢化物固态储氢有望成为未来储氢技术的主流发展方向^[2-3]。但金属氢化物存在导热系数低、储氢过程热效应强的缺点^[4-5]，导致难以充分吸附氢气。因此，设计高效的传热结构，强化储氢反应器内热质传递性能是提高其储氢性能的关键^[6]。

换热管结构简单、制造容易，是最具可行性、应用最广泛的传热强化措施。前人针对换热管束储氢反应器开展了大量研究。Meng等人^[7]在保持换热管体积不变的情况下，研究了不同数量微通道换热管对储氢速率的影响，结果表明换热管数越多，换热面积越大，管间床层厚度越小，储氢性能越强。Liu等人^[8]通过二维储氢反应器模型，研究了换热管在储氢反应器内的位置对储氢性能的影响，结果表明存在使储氢性能达到最佳的换热管束分布。Raju等人^[9]将换热管以层叠的形式分布在储氢反应器内，推导出了每一叠管的径向位置和管数以优化储氢性能。Mohan等人^[10]通过改变反应器内换热管间距，研究了换热管间床层厚度对储氢速率的影响，结果表明床层厚度是控制床层内所有位置储氢速率的主要参数。

然而，由于换热结构与储氢反应器几何结构的不匹配，存在储氢速率较慢的反应死区。针对反应死区，Bai等人^[11]研究并优化了含矩形换热通道的储氢反应器，通过增设环形翅片，使储氢时间减少了70.96%，有效减轻了换热通道之间反应死区对储氢性能的影响。Wang等人^[12]提出了圆盘式微通道储氢反应器，通过优化换热流体层和金属氢化物层的几何尺寸，防止反应死区的产生。Feng等人^[13]针对金属氢化物储热反应器内螺旋换热管的几何尺寸进行了优化研究，并通过切除反应死区的方法改进反应器几何形状，使单位质量有用能输出速率提升了54.30%。

可见，前人主要研究了特定几何结构的储氢反应器内换热管束的优化布置，部分学者研究了换热管间的床层厚度对储氢过程的影响，但研究结果普遍受反应器几何形状限制，且未考虑最大饱和半径的影响，也较少涉及通过换热管束优化布置改善反应死区内热质传递过程的研究，限制了反应器的储氢性能的进一步提高。

基于此，本文建立了二维数值计算模型，研究了床层厚度与换热管径对饱和半径的影响规律，并结合最大饱和半径开展了固态储氢反应器中换热管束的优化布置研究，以减少反应死区，提高储氢性能，为金属氢化物固态储氢性能的优化研究奠定基础，并为反应器的优化设计提供指导。

1　储氢反应器物理模型

收起

本文储氢反应器结构示意如图1a)所示。换热管位于反应器轴线，反应器壁面绝热；由多个单管反应器模型组合为换热管束储氢反应器，并于边缘增设半径1.0 mm换热管束，其结构示意分别如图1b)和图1d)所示，二维截面如图1c)和图1e)所示。

氢气由顶端流入储氢反应器并渗入床层中，储氢反应产热仅经固态储氢材料传导并通过换热管传至换热流体。反应器各径向截面传热特性相同，所以取某一径向截面作为研究对象。

图1中：L′为床层径向厚度，mm，即换热管壁到反应器内壁的径向距离；R为储氢反应器内径，mm；r为换热管半径；Δl为相邻换热管间的床层厚度，mm；N为反应死区内增设换热管数。取换热管壁厚度d=0.5 mm，储氢压力p=800 000 Pa，换热流体温度T_f=293.15 K，对流换热系数h=2 000 W/(m²·K)^[14-15]。

2　储氢反应器数学模型

收起

由于金属氢化物床层中热质传递复杂，为简化计算，做出如下假设^[3,16-17]：1）金属氢化物均匀分布，且各向同性；2）金属氢化物的热物性不受温度、压力等因素的影响；3）氢气视为理想气体；4）氢气与金属氢化物处于局部热平衡；5）忽略床层中的对流和辐射传热；6）忽略储氢过程中金属氢化物的膨胀；7）忽略氢气在金属氢化物床内的压力梯度。本研究采用LaNi₅作为储氢材料，铝作为换热管材料，相应的热物性参数见表1^[14,18-19]。

2.1　控制方程

本文采用多孔介质模型描述储氢反应器中的金属氢化物床层。多孔介质中，氢气的连续性方程为^[15]：

ε ∂ ρ g ∂ t + ∇ ⋅ (ρ g u →) = m ˙

(1)

ρ g = p g M g R T

(2)

式中：ε为金属氢化物床层的孔隙率；ρ_g为通过理想气体状态方程得到的氢气密度，kg /m³；

u →

为氢气在床层内的流动速度，m/s；p_g为储氢罐内氢气的实际压力，Pa；M_g为氢气的相对分子质量，kg/mol。多孔介质中金属氢化物的连续性方程为^[20]：

(1 − ε) ∂ ρ s ∂ t = − m ˙

(3)

式中：ρ_s为金属氢化物在反应过程中的实际密度，kg/m³；

m ˙

为单位体积内的氢气质量变化速率，kg/(m³·s)；LaNi₅的化学反应动力学方程为^[21]：

m ˙ = − C a ln (p g p eq) exp (− E a R T) (ρ s,sat − ρ s)

(4)

式中：C_a为储氢速率常数，s^–1；p_eq为储氢过程中，储氢反应器内部的热力学平衡压，MPa，由范特霍夫关系得到^[22]：

ln (p eq) = A − B T

(5)

式中：A和B为金属氢化物材料所对应的范特霍夫常数；T为金属氢化物床层温度，K。

氢气在床层中的流动速度由达西定律获得^[23]：

u → = − K μ g ∇ p g

(6)

式中：K为金属氢化物多孔介质床层的水力渗流率，m²。

采用局部热平衡模型（LTE）描述床层中的热量传递。床层的能量方程为^[24]：

(ρ c p) eff ∂ T ∂ t + (ρ c p) g u → ⋅ ∇ T = λ eff ∇ 2 T + m ˙ (Δ H M g + T (c p,g − c p,s))

(7)

(ρ c p) eff = ε (ρ c p) g + (1 − ε) (ρ c p) s

(8)

λ eff = ε λ g + (1 − ε) λ s

(9)

式中：ΔH为储氢反应的反应热，J/mol；(ρc_p)_eff为床层的有效热容，J/(m³·K)；λ_eff为床层热有效导热系数，W/(m·K)；(ρc_p)_g为氢气的热容，J/(m³·K)；(ρc_p)_s为金属氢化物的热容，J/(m³·K)；λ_g为氢气的导热系数，W/(m·K)；λ_s为金属氢化物的导热系数，W/(m·K)。

铝制换热管壁内的能量方程为^[25]：

(ρ c p) Al ∂ T ∂ t = λ Al ∇ 2 T

(10)

式中：(ρc_p)_Al为铝的热容，J/(m³·K)；λ_Al为铝的导热系数，W/(m·K)。

2.2　初始和边界条件

初始温度、氢气压力、金属氢化物的密度在整个床层中是均匀且相同的定值：

p g = p 0, T = T 0, ρ s = ρ 0

(11)

储氢反应器壁面和上下端面设为绝热且与外界无质量交换：

∂ T ∂ n → = 0, ∂ p ∂ n → = 0

(12)

换热管内外壁的边界条件为：

∂ p ∂ n → = 0, − λ ∂ T ∂ n → = h (T f − T)

(13)

2.3　性能指标

定义单位体积内氢气吸收质量与总氢气吸收质量之比为反应分率（X），表示储氢反应的瞬态反应速率^[17]。

X = ρ s − ρ emp ρ s,sat − ρ emp

(14)

式中：ρ_s为金属氢化物在反应过程中的实际密度，kg /m³；ρ_emp为金属氢化物的初始密度，kg /m³；ρ_s,sat为金属氢化物的饱和密度，kg /m³。

2.4　模型验证

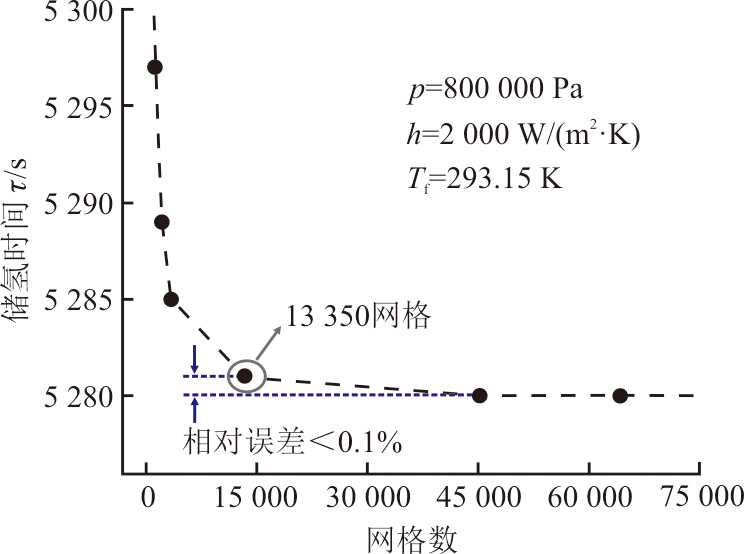

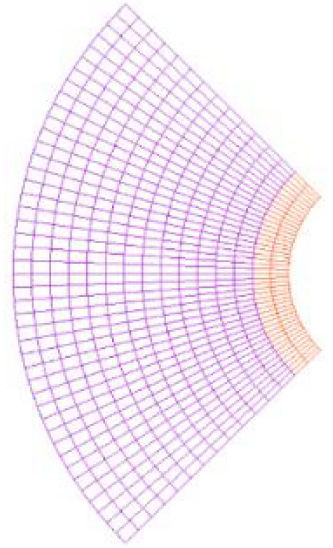

取反应器内任意径向截面为研究对象。数值模拟的计算区域包括金属氢化物床层和换热管壁，使用ICEM生成四边形结构化网格，选取1/4模型进行网格划分（图2）。进行网格无关性验证，结果如图3所示。图3纵坐标为床层平均反应分率达到0.9时所需的时间（简称储氢时间τ，s），当网格单元数从13 350增至45 254时，储氢时间的相对误差小于0.1%，因此研究中选取13 350个网格进行模拟。

研究过程采用Ansys Fluent 21R1软件平台进行数值模拟，为保证证模拟结果的准确性，需要对本文选取的数值计算模型进行验证。

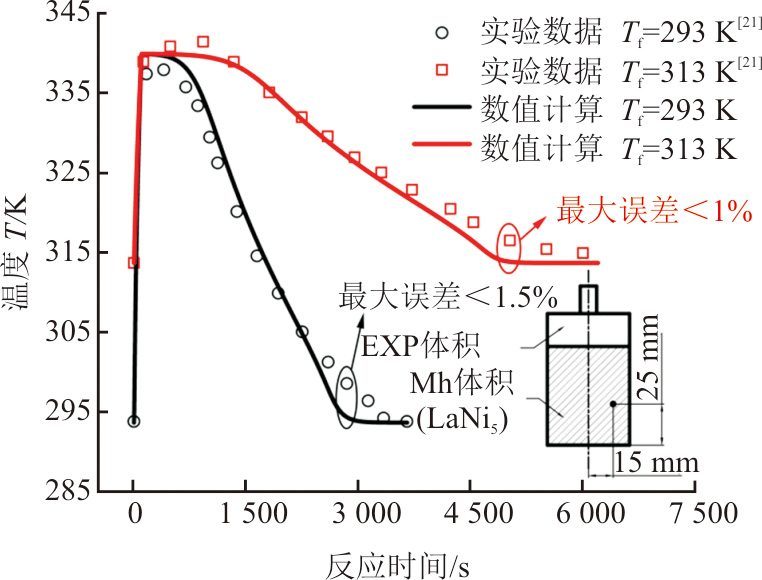

Jemni等人^[21]将填充422 g LaNi₅的储氢反应器置于恒温水浴中冷却，冷却水与壁面间对流换热系数为1 652 W/(m²·K)，并在储氢压力为800 000 Pa时通过实验研究了反应器的储氢性能，监测了内部特定位置的温度变化。该实验数据与本文数值计算结果的对比如图4所示。由图4可见：换热流体温度为293 K时，实验数据与本文数值温度最大偏差小于1.5%；313 K时，温度最大偏差小于1%。可以认为本文数学模型能够准确预测储氢过程中储氢反应器内部温度变化的特征与趋势。

3　模拟结果与讨论

收起

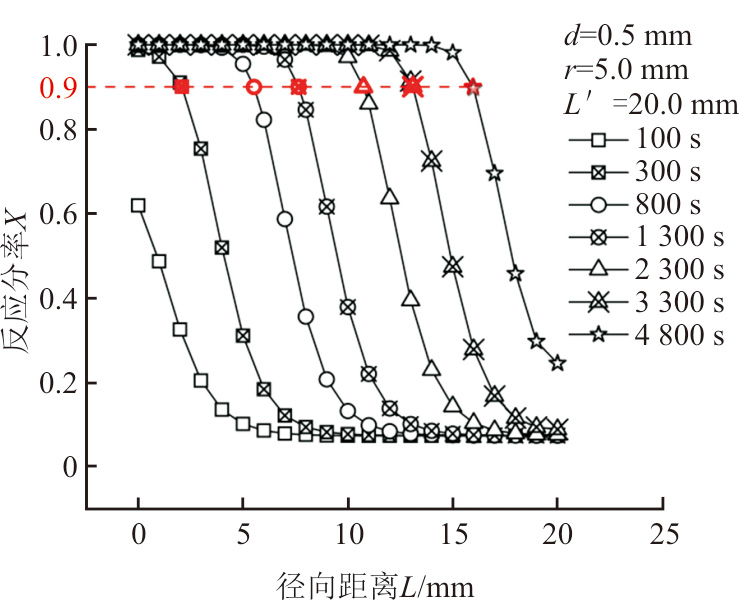

本文换热管壁面到反应分率为0.9的区域的径向距离为饱和半径L₀^[8]。图5为不同时间下反应分率随径向距离的变化曲线。

由图5可见，不同时间下曲线变化趋势基本一致，到换热管壁的径向距离越近，金属氢化物床层反应分率越高，而远离换热面的床层反应分率较低，中间存在较狭窄的反应分率变化层。随反应时间增加，该变化层的径向距离逐渐增加，由换热管壁面向绝热壁面移动。因此，饱和半径与反应时间密切相关，二者关系见表2。本文基于反应时间300 s时的饱和半径，探索单根换热管模型的饱和半径变化特点，并据此获得较优的换热管间床层厚度^[26]。

3.1　单根换热管饱和半径变化规律

增加金属氢化物床层厚度，会削弱床层与换热流体间的热交换，使饱和半径减小，因此，本文取半径5.0 mm换热管，研究床层厚度为3.8~20.0 mm时饱和半径的变化规律。饱和半径随床层厚度的变化曲线如图6所示。

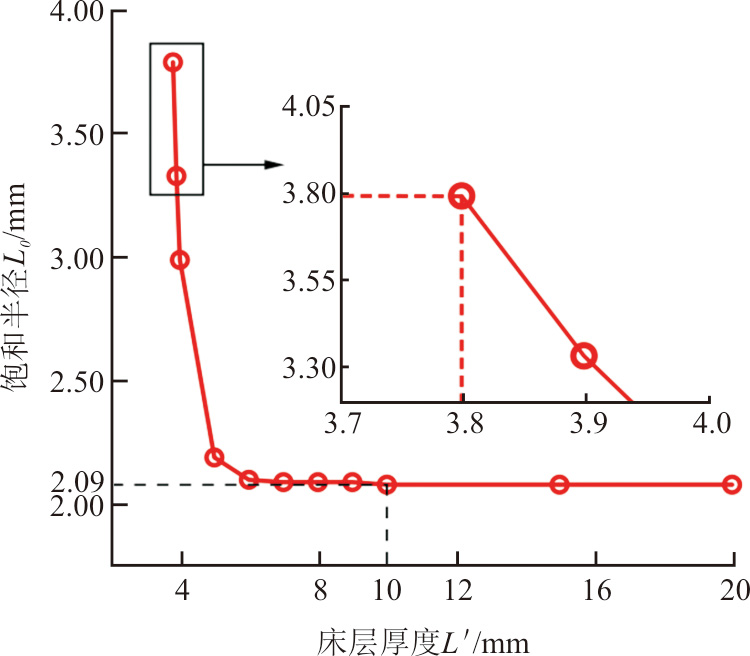

由图6可见，随床层厚度的增加，饱和半径先迅速减小后保持不变，存在单管对应的最佳床层厚度，即最大饱和半径。床层厚度小于3.80 mm时，金属氢化物床层反应分率均高于0.9，不存在饱和半径；床层厚度为3.80 mm时，反应器壁面处反应分率为0.9，床层厚度等于饱和半径；床层厚度从3.80 mm升至20.00 mm时，饱和半径先迅速下降至2.09 mm，后保持不变。这是由于床层厚度增加时，金属氢化物总量迅速增加，反应产热和导热距离增加，使床层温度升高，反应分率下降，饱和半径迅速减小。

换热管径增大使换热面积增加，换热能力增强，但相同厚度床层所含金属氢化物量和储氢反应热显著增加。因此，本文取半径1~6 mm的换热管，分别研究管径对饱和半径的影响。图7为不同换热管径下饱和半径随床层厚度的变化曲线。

由图7可知，对于不同管径换热管，其饱和半径均随床层厚度增加而减小，且均存在最大饱和半径。最大饱和半径随管径增加而增大，且增加量逐渐减少。换热管径为1~6 mm时，对应的最大饱和半径分别为2.6、3.3、3.5、3.7、3.8、3.9 mm；对应的换热管体积分数分别为7.72%、14.24%、21.30%、26.99%、32.28%和36.73%。当换热管径为1、2、3 mm时，体积分数较小，因此取半径为1、2、3 mm的换热管开展后续研究。

3.2　基于单管最大饱和半径的换热管束优化研究

3.2.1　换热管束局部优化几何模型

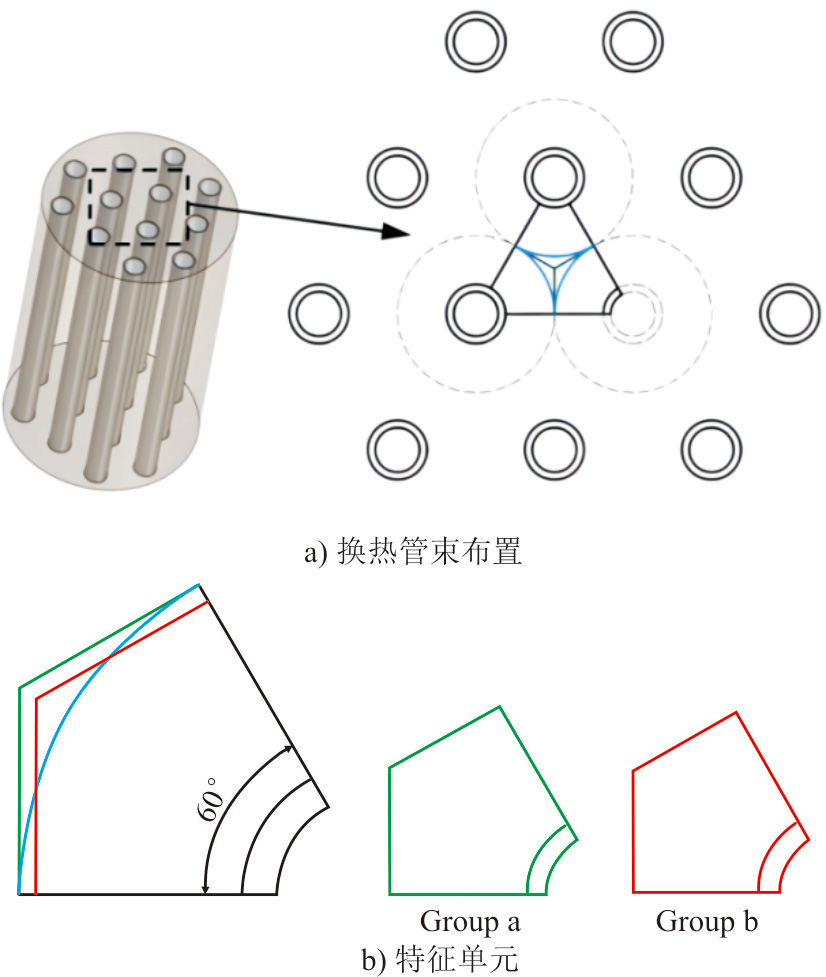

本文换热管束呈等边三角形分布，取最大饱和半径范围内金属氢化物区域为控制区域。图8a)为相邻换热管控制区域边界分别相切时的换热管束分布，图中控制区域为虚线圆与换热管壁所围环形区域，环宽即为换热管的最大饱和半径。此时，换热管间床层厚度为2倍最大饱和半径。

3个换热管圆心连线为等边三角形，该三角形形心处存在控制区域外的金属氢化物，即图8a)中3条蓝色弧线所围区域。为减弱该区域对储氢性能的影响，确定较优的换热管间床层厚度，将三角形区域划分为中心对称的3个特征单元，几何形状如图8b)所示。其中，Group a为换热管控制区域边界相切的换热管分布；Group b为特征单元面积与控制区域相等的换热管分布。

Group a面积大于Group b，因此Group a具有较大的床层厚度，使得饱和半径较小。为减少管间金属氢化物反应热对饱和半径的影响，缩短相邻换热管间距，使换热管对应的特征单元与控制区域面积相同，即Group b。不同换热管半径的换热管间床层厚度Δl见表3。

3.2.2　换热管束局部优化

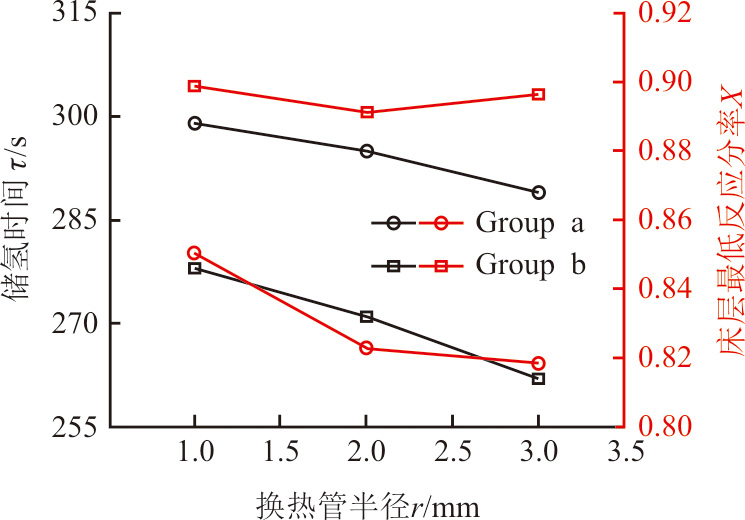

本节基于特征单元研究了换热管束间较优的布置方案。不同换热管布置下储氢时间和床层最低反应分率随管径的变化曲线如图9所示。换热管半径为1、2、3 mm，在300 s时，Group a的最低反应分率分别为0.850 4、0.822 9和0.818 5，而Group b的最低反应分率分别升至0.898 8、0.891 3和0.896 5，与0.9相差小于1%，换热管对金属氢化物的冷却效果与单管反应器的研究结果相近。Group a的储氢时间为299、295、289 s；Group b的储氢时间为278、271、262 s，比Group a储氢时间分别减少了7.02%、8.14%和9.34%。因此，采用Group b换热管束布置可获得较优的管间床层厚度。

3.2.3　换热管束反应器优化效果

为验证换热管束局部优化获得的管间床层厚度，本文基于半径25 mm的换热管束储氢反应器研究了管间床层厚度对反应器内温度和反应分率分布的影响。Group a方案布置的换热管束反应器分别为Case 1、Case2、Case3；Group b方案布置的换热管束反应器分别为Case 4、Case5、Case6，对应的换热管径和管间床层厚度见表4。

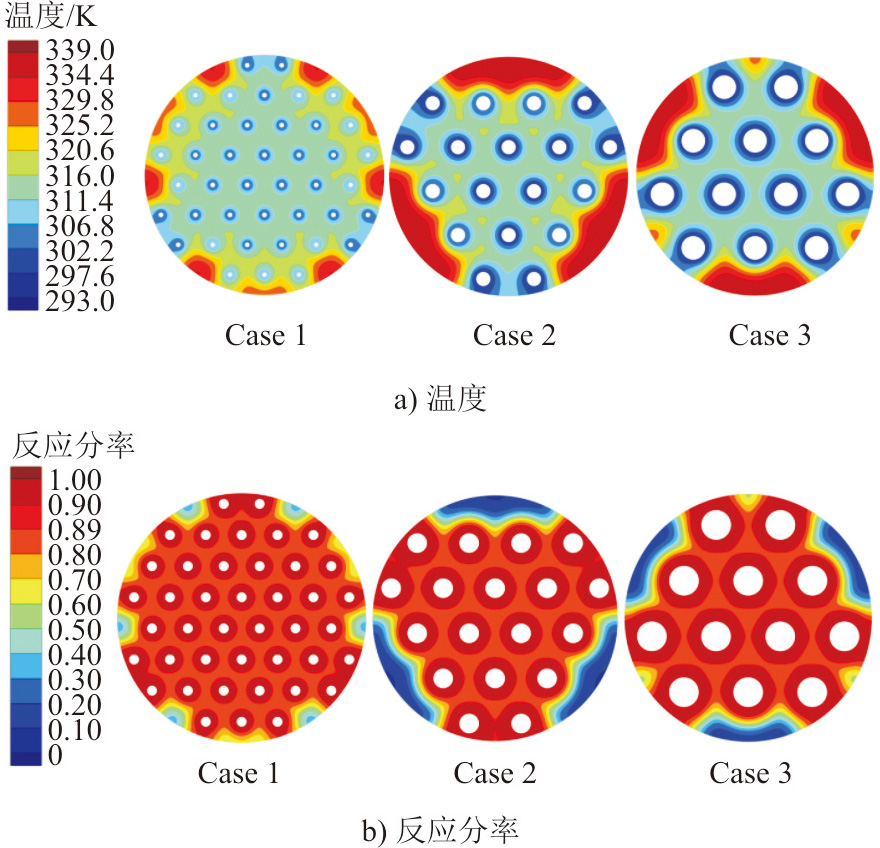

300 s时不同管径换热管Group a方案布置的温度和反应分率分布云图如图10所示。由图10可见，换热管间大部分区域温度处于311.4~316.0 K，反应分率处于0.8~0.9，其中截面中心处温度为315.2、315.8、314.6 K，对应位置反应分率为0.849 4、0.822 9和0.824 5，相较局部优化模拟结果，变化小于0.7%。

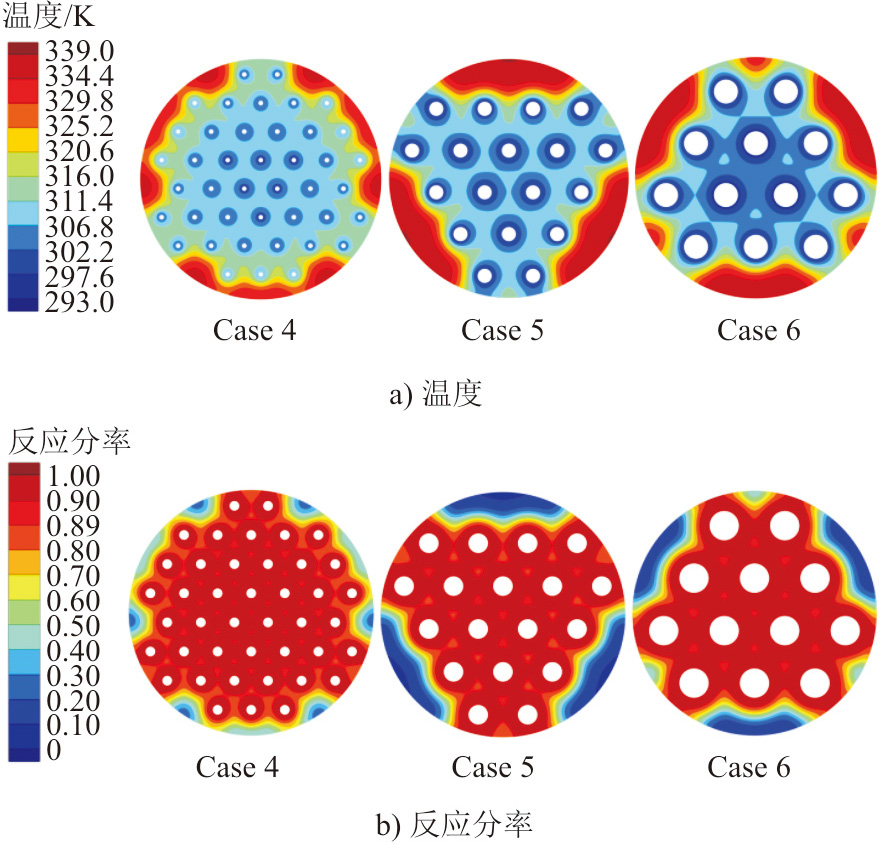

减小相邻换热管间的床层厚度，增强了对控制区域外反应热的冷却能力。图11为300 s时不同管径换热管Group b方案布置的温度和反应分率分布。管间主要温度区间降至306.8~311.4 K，而管间区域反应分率均升至0.89以上，其中，中心处温度降至308.7、308.0、306.4 K，对应位置反应分率升至0.894 8、0.890 8和0.896 0，与局部优化模拟结果差异小于0.1%。因此，Group b方案可明显提高换热管束间反应分率，降低床层温度，有效发挥换热管的冷却能力，换热管半径为1、2、3 mm时较优的管间床层厚度见表4。

然而，由于储氢反应器的圆柱形几何形状和换热管束的等边三角形分布，反应器内边缘区域存在较大的反应死区。300 s时，死区内最高温度仍处于储氢压力下的平衡温度，约339.15 K；反应分率仍维持较低水平，小于0.2（图11）。

相较Case 1、Case 2、Case 3，Case 4、Case 5、Case 6的管间床层厚度分别减少了0.34、0.51、0.62 mm。这表明换热管径越小，控制区域外金属氢化物对储氢速率的影响越小，在换热管束储氢反应器内，应选用较小管径的换热管紧凑布置。然而，Case 4、Case 5、Case 6中换热管数量分别为42、18、12根，Case 4换热管数量远多于Case 5和Case 6。因此，本文选用Case 5换热管束反应器进行反应死区优化研究。

3.3　换热管束反应器的优化设计

为削弱反应死区对储氢性能的影响，本文研究了在Case 5反应死区内增设均匀分布半径为1 mm的换热管束对储氢性能的影响。储氢性能随反应死区增设换热管数的变化曲线如图12所示。由图12可见：未增设换热管束时，储氢时间为445 s；增设换热管数N为9、12、15、18时，储氢时间分别为283、267、259、254 s。这5种情况下，储氢反应器内金属氢化物体积分数分别为88.48%、87.04%、86.56%、86.08%、85.60%，变化小于2.90百分点，储氢量仅减少3.26%。因此，在反应死区内增设换热管束可明显增强反应器储氢性能，且对储氢量的影响较小。当管数大于12时，增设换热管束对储氢性能的优化效果相对较弱。

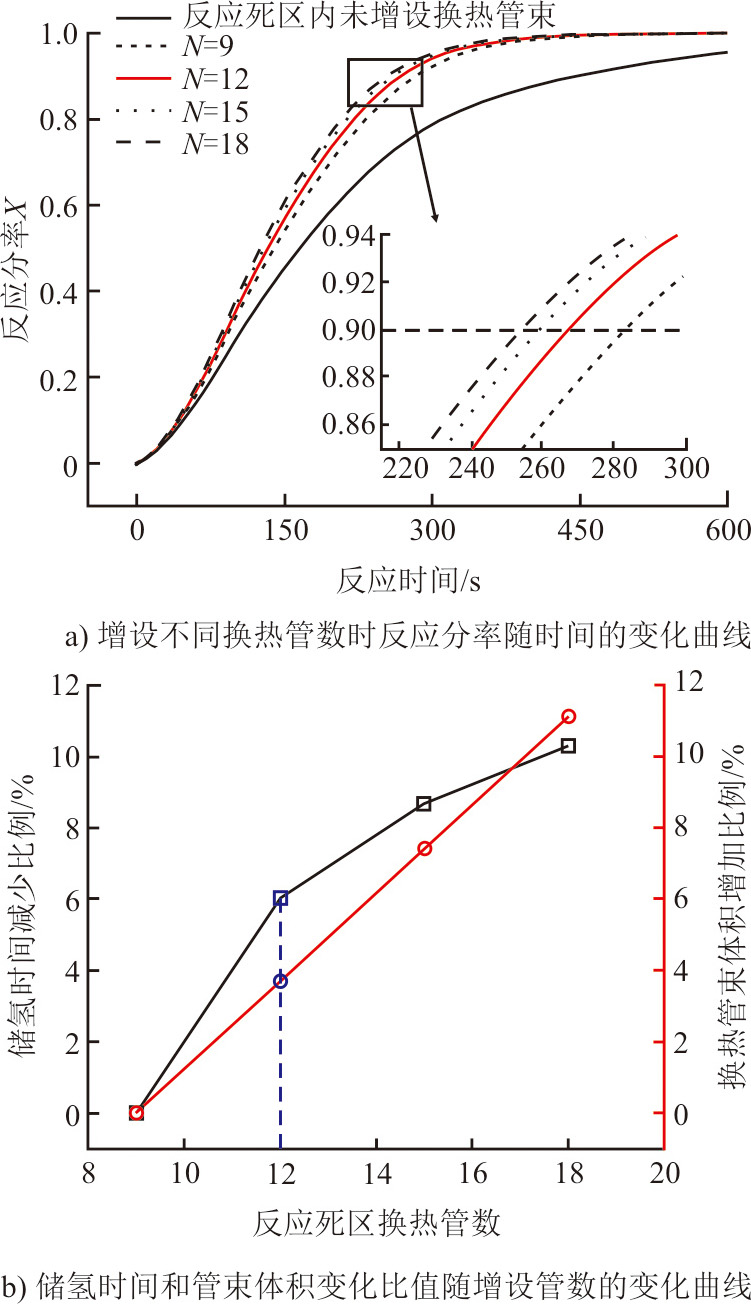

由图12b)可见：当增设9根换热管束，体积增加比例随管数增加线性增大，而储氢时间减少比例随管数增加而逐渐增大，且曲线趋于平缓；当增设12根换热管时，储氢时间减少了6.03%，而管束体积仅增加了3.70%，储氢时间减少比例与换热管束体积增大比例的差值最大。因此，在反应死区内增设12根换热管时，储氢性能最好，相较未增设管束，储氢时间减少了40.00%，储氢量仅减少了2.17%，金属氢化物在反应器内的体积分数为86.56%，仅减少了1.92百分点，换热管束的体积分数为13.44%，仅增加了1.92%。

4　结论

收起

基于储氢反应器二维数值模型，本文研究了不同管径换热管对应的最大饱和半径，优化了换热管束的布置，确定了换热管束相邻管间的较优床层厚度和反应死区内增设的最优换热管数量。

1）针对单换热管模型，增加床层厚度，饱和半径急剧下降后趋于平缓。床层厚度对饱和半径影响显著，存在最大饱和半径，即为单管对应的最佳床层厚度。随换热管径增大，最大饱和半径逐渐增大，分别为2.6 mm（r=1 mm）、3.3 mm（r=2 mm）、3.5 mm（r=3 mm）、3.7 mm（r=4 mm）、3.8 mm（r=5 mm）和3.9 mm（r=6 mm）。

2）通过改变换热管束管间距，当换热管对应的特征单元与控制区域面积相等时，获得了不同换热管径所对应的较优的管间床层厚度，分别为4.86 mm（r=1 mm）、6.09 mm（r=2 mm）和6.38 mm（r=3 mm）。

3）在反应器边缘反应死区内增设换热管束，可有效提高反应器的储氢性能。增设12根半径1 mm换热管，对反应器储氢性能强化效果最好，相较未增设管束，储氢时间由445 s降至267 s，减少了40.00 %，而换热管束体积分数仅增加了1.92%，储氢量仅减少了2.17%。
