基于共享氢储能服务的售电公司双层优化运行

PDF下载

周建新 ¹^,² , 孙腾浩 ¹^,² , 张力洪 ¹^,²

热力发电 | 热能科学研究 2025,54(1): 99-107

收起

热力发电 | 热能科学研究 2025, 54(1): 99-107

基于共享氢储能服务的售电公司双层优化运行

全屏

周建新¹^,², 孙腾浩¹^,², 张力洪¹^,²

作者信息

^1.华北理工大学电气工程学院，河北　唐山　063210

^2.河北省风光氢储安全监测与智能运行技术创新中心，河北　唐山　063210

周建新（1976），男，副教授，博士，主要研究方向为氢储能技术智能控制理论及应用，1453607261@qq.com。

Two-layer optimization operation of power selling company based on shared hydrogen energy storage service

Jianxin ZHOU¹^,², Tenghao SUN¹^,², Lihong ZHANG¹^,²

Affiliations

^1.College of Electrical Engineering, North China University of Science and Technology, Tangshan 063210, China

^2.Hebei Province Wind Solar Hydrogen Storage Safety Monitoring and Intelligent Operation Technology Innovation Center, Tangshan 063210, China

出版时间: 2025-01-25 doi: 10.19666/j.rlfd.202405115

文章导航

摘要

收起

随着氢储能技术的发展和共享理念的普及，共享氢储能正逐渐成为应对新能源消纳和用户长时储能需求的新方式。以售电公司和产销用户为研究对象，建立了基于共享氢储能服务的售电公司双层优化经济模型，上层模型负责求解售电公司长时间尺度氢储能配置和收益问题，下层模型负责求解产销用户短时间尺度运行成本问题；其次，利用KKT（卡罗需-库恩-塔克）条件和Big-M法转换为混合整数线性规划问题进行求解；最后，通过设立不同场景对所提模型的可行性进行仿真验证。结果显示：与产销用户自建氢储能相比，售电公司建立共享氢储能电站在满足用户储能需求的约束条件下，减小了氢储能配置规模，同时其日运营收益提高了66.71%，产销用户的日运行成本降低了34.90%，实现了售电公司与产销用户之间的互利共赢。

关键词

共享氢储能 / 售电公司 / 双层优化 / KKT条件 / Big-M法

Abstract

收起

With the development of hydrogen energy storage technology and the popularity of sharing concept, shared hydrogen energy storage is gradually becoming a new way to deal with the consumption of new energy and the long-term energy storage needs of users. Taking power selling companies and users of production and marketing as research objects, a double-layer optimization economic model of power selling companies based on shared hydrogen energy storage services is established. The upper layer model is responsible for solving the long-term hydrogen energy storage configuration and revenue problems of power selling companies, while the lower layer model is responsible for solving the short-term operating cost problems of production and marketing users. The mixed integer linear programming problem is solved by KKT condition and Big-M method. Finally, the feasibility of the proposed model is verified by setting up different scenarios. The results show that, compared with the self-built hydrogen energy storage by the production and marketing users, the establishment of shared hydrogen energy storage power stations by the sales companies can reduce the configuration scale of hydrogen energy storage under the constraint condition of meeting the energy storage needs of users. At the same time, its daily operating income increases by 66.71%, and the daily operating cost of production and marketing users decreases by 34.90%, realizing the mutual benefit and win-win situation between the sales company and the production and marketing users.

Key words

shared hydrogen energy storage / electricity selling company / two-layer optimization / KKT condition / Big-M method

引用本文

周建新, 孙腾浩, 张力洪. 基于共享氢储能服务的售电公司双层优化运行. 热力发电, 2025 , 54 (1) : 99 -107 . DOI: 10.19666/j.rlfd.202405115

Jianxin ZHOU, Tenghao SUN, Lihong ZHANG. Two-layer optimization operation of power selling company based on shared hydrogen energy storage service[J]. Thermal Power Generation, 2025 , 54 (1) : 99 -107 . DOI: 10.19666/j.rlfd.202405115

正文

收起

随着“双碳”目标的推行，可再生能源在用户侧的渗透率越来越高，一些传统电力用户转变为产销者，减少了电力系统的负荷压力和碳排放量^[1]。但部分产销者由于受到地理位置与新能源发电随机性的影响，电化学储能的利用率并不高，且其无法满足能量调节长时性的需求^[2]，导致产销用户新能源发电无法有效利用。氢储能技术能量转化多样性、能量密度高的特点，为解决产销用户高效用能问题提供了新的解决办法。

目前，清洁能源发电与氢储能的耦合运行取得了部分进展。文献[3]提出了光伏-氢储能辅助调峰的优化模型，验证了所提方法有效降低了光伏波动对配电网的影响；文献[4]验证了利用富裕风电进行制氢，减少能源浪费同时减小系统运行成本；文献[5]提出一种考虑储氢的风光氢综合能源系统多时间尺度随机生产模拟方法，提高了系统的经济性和可靠性。上述研究从电力系统运行安全性和经济性等方面，呈现出了氢储能大规模商业化应用的趋势。但由于产销用户本身的发电规模较小，通过自建储能虽然提高了可在生能源的消纳，但储能设施的初期投资成本过大，为产消用户带来不小的资金压力^[6]。

为此，共享经济理念被引入电力系统。其中，共享储能具有极高的发展潜力，在产销者减少投资、提高收益方面提供了新思路^[7-8]。利用不同产销用户间能源调节的时空互补性和灵活性提高能源利用率，并对系统配置规模进行合理优化，提高运行的经济性。文献[9]提出了两阶段鲁棒多园区微网与共享储能合作博弈模型，减小了园区微网的运行成本，但对共享储能模型的建立较为简单，没有与园区微网自建储能进行对比；文献[10]考虑光伏发电和现货市场购、售电价格不确定因素的影响，建立了售电公司购、售电决策双层优化模型，增加了售电公司利润及面对市场价格风险的能力，但没有分析共享储能对用户侧的经济效益。文献[11]提出一种基于随机规划的双层优化模型模拟市场出清模式下售电公司的最优经济调度，验证了售电公司的调度决策对出清电价的影响，但未考虑清洁能源的消纳及储能装置在优化过程中的可行性。文献[12]以爱尔兰恩尼斯市某社区为例，提出了一种社区共享储能分配方案，相较于私人储能建设成本更低。文献[13]提出了一种双层优化模型来优化可再生能源与共享储能的耦合运行，上层模型为共享储能的利益相关方带来最大利益，下层模型优化了系统的运行成本。但现有研究大多为电化学共享储能，然而集中式的共享储能设施需要应对不断调整各储能单元的充放电状态以保持平衡，其面临着储能单元间高频率充放电所带来的寿命损耗加剧的挑战。而氢储能系统在运行中制氢、储氢、用氢3个过程可以解耦运行，同时不受深度充放电的影响，循环寿命更长^[14]。

目前，关于共享储能的研究大多用于主体集中在产销用户共建储能和社区微网，考虑售电公司开设共享氢储能业务的研究较少，且尚未提出合理的售电公司建设氢储能电站配置优化和投资效益分析方法。针对以上问题，本文提出了基于共享储能服务的售电公司双层经济优化方法。首先，阐述了共享氢储能服务运营模式，分析其运行及盈利机制；其次，建立售电公司和产销用户的双层规划模型，上层模型结合氢储能系统运行特性求解售电公司的收益及配置问题，下层模型求解产销用户的运行成本优化问题，通过KKT条件和Big-M法将双层优化模型进行转化；最后，通过算例仿真实验对所提方法有效性进行分析，同时定量分析了服务费定价对氢储能电站收益及投资成本回收的影响。

1　共享氢储能服务运营模式

收起

售电公司共享氢储能电站运营模式如图1所示。售电公司提供共享氢储能的商业模式依托于共享经济理念，为同一片区域内的多个用户提供氢储能服务并收取一定量的服务费。售电公司投资建设共享氢储能电站并进行调度管理，通过产销用户的购电量和充放电需求信息，制定最优购售电策略和共享氢储能电站的最优配置方案，产销用户通过售电公司的储能服务费价格及其自身新能源发电信息，达到运行成本最低。

在产销用户利用售电公司提供的共享氢储能服务满足自身储能需求，减小建设储能的成本。当用户可再生能源出力大于其负荷需求时，向氢储能电站进行充电；反之，当出现电能缺额或电价过高时，优先利用氢储能电站放电。用户通过与氢储能电站连接电能表记录，按照流量计价的方式使用共享氢储能服务^[15]。售电公司通过管理中心记录每个用户1个运行周期内产销用户向氢储能电站的充电总电量E₁和用电总电量E₂，E₁+E₂乘以服务费单价即为产销用户使用氢储能的服务费用。

售电公司的利润主要为购售电的价格差和共享氢储能电站的服务费收益。氢储能电站根据产销用户在整个周期内每个时间段充放电功率需求信息，调整氢储能电站内电解槽、储氢罐、燃料电池的配置。利用用户充放电行为的互补性，可以大幅减少氢储能电站的配置规模来满足用户的储能需求，以此降低氢储能电站的建设成本，缩短固定投资成本的回收周期。

2　双层优化配置模型

收起

2.1　氢储能系统数学模型

氢储能系统主要由电解槽（electrolyzer cell，EL）、储氢罐（hydrogen storage tank，HST）和质子交换膜燃料电池（proton exchange membrane hydrogen fuel cell，PEMHFC）3部分通过一定的串并联关系组成，在氢储能系统的能量转换过程中，氢能采用等效电功率表征^[16]。

1）电解槽数学模型

电解槽吸收多余电能将水电解制取氢气储存在储氢罐内，实现电能到氢能的转化。PEMHFC响应速度快，系统运维简单、成本低，可以更好地应对清洁能源并网带来的波动性，电解槽制氢等效电功率数学模型为：

P EL, t H 2 = η EL P EL, t

(1)

式中：

P EL, t H 2

和P_EL,t分别为在t时刻电解槽的制氢功率和耗电功率；η_EL为电解槽电-氢转化效率，本文取值为60%。

假设电解槽的η_EL不变，采用耗电量表示其输入输出特性的数学模型为：

V H, t = P EL, t Δ t / κ H

(2)

式中：V_H,t为t时刻电解槽的产生氢气体积；Δt为采样间隔，本文设为1次/h；κ_H为电解槽的耗电量，其范围在5.0~5.5 (kW·h)/m³（标准状况下，下同），本文取值为5.2 (kW·h)/m³。

电解槽的最大耗电功率与t时刻储氢罐内当前的容量有关^[17]，其最大耗电功率为：

P EL,max = min [P EL,r, E HST, max − E HST, t Δ t η EL]

(3)

式中：P_EL,r为电解槽运行额定功率；E_HST,max为储氢罐的最大容量；E_HST,t为t时刻储氢罐的储氢量。

2）氢燃料电池数学模型

氢燃料电池是可以直接将氧气和氢气反应产生化学能转化为电能的有效途径。质子交换膜燃料电池具有灵活功率调节、工作温度较低的特点，其输出功率数学模型为：

P HFC, t = η HFC P HFC, t H 2

(4)

式中：

P HFC, t H 2

和P_HFC,t为在t时刻燃料电池的耗氢功率和发电功率；η_HFC为燃料电池的氢-电转化效率，本文取值为60%。

同时，燃料电池的最大输出电功率也与t时刻储氢罐内当前的容量有关^[17]，其最大发电功率为：

P HFC, max = min [P HFC,r, η HFC (E HST, t − E HST, min) Δ t]

(5)

式中：P_HFC,r为燃料电池运行额定功率；E_HST,min为储氢罐的最小容量。

3）储氢罐数学模型

常见的储氢技术有压缩氢存储、液态氢储存及地下储氢等。从技术性和经济性考虑，选择将氢气压缩至高压状态，储存在高压储氢罐内^[18]。其净储氢量等效荷电状态（state of charge，SOC）为：

S SOC,H 2, t = S SOC,H 2, t − 1 + ω ch P H 2,EL, t − P H 2,HFC, t / ω disch

(6)

式中：

S SOC,H 2, t

和

S SOC,H 2, t − 1

分别为t时刻和t–1时刻储氢罐内剩余氢气的等效电量；ω_ch和ω_disch分别为储氢罐的充入、放出效率，在本文中均取值为95%；上层含氢储能售电公司模型。

2.1.1　目标函数

售电公司在建设氢储能电站后，可以根据下层产销用户的电功率需求进行配置规模优化，因此在其日化收益中就需要考虑氢储能电站的日化运行和建设成本。其目标函数公式为：

max F = E sell + E sess − C buy − C in

(7)

式中：F为售电公司的日运营收益；E_sell为售电公司向用户的售电收益；E_sess为氢储能电站的运行服务收益；C_buy为售电公司的购电成本；C_in为氢储能电站的日常运维和固定投资成本。

1）售电公司售电收益

E sell = ∑ i = 1 3 ∑ t = 1 24 (B t P i, t Load) Δ t

(8)

式中：B_t为t时段向用户的实时售电价格；

P i, t Load

为t时段向用户的实时售电功率。

2）氢储能电站服务收益

E sess = ∑ i = 1 3 ∑ t = 1 24 β t (P i, t ch + P i, t disch) Δ t

(9)

式中：β_t为氢储能电站在t时段的充、放电服务费用；

P i, t ch

和

P i, t disch

分别为氢储能电站在t时段由产销用户i的充、放电功率。

3）售电公司购电成本

C buy = ∑ i = 1 3 ∑ t = 1 24 (c m, t P m, t) Δ t

(10)

式中：c_m,t和P_m,t分别为t时段售电公司从电力市场购买的合约价格和合约电量。

4）氢储能电站日化运维和投资成本

C in = C t 365 + ∑ m = 1 3 [β (1 + β) γ ((1 + β) γ − 1) 365 α m S m] + C p

(11)

式中：C_t为氢储能电站的年运维成本；β为贴现率；S_m和α_m为设备m的配置容量及对应的单位配置成本系数；γ为氢储能电站的理论运行寿命；C_p为单位氢气压缩成本。

2.1.2　约束条件

在上述上层售电公司模型中：式(11)使售电公司在保证能量供需平衡的基础上，通过售电和共享氢储能服务费收益进行获利。式(12)约束了氢储能电站的安全运行及能量流动。

1）功率平衡约束

{∑ i = 1 3 P i, t Load + ∑ i = 1 3 P i, t disch = ∑ i = 1 3 (P i, t ch + P m, t) 0 ≤ P m, t ≤ P b, max P H 2,EL, i, t + P H 2,HST, t = P H 2,HFC, t

(12)

式中：P_b,max为售电公司购电功率的最大值；

P H 2,HST, t

为储氢罐在t时段的充、放氢功率，当充氢时取值为正，放氢时为负。

2）共享氢储能电站运行约束

在整个运行周期内，电解槽、氢燃料电池和储氢罐作为氢储能电站的主要设备，在任何时间段的运行功率都应小于原始装机的配置规模，同时为确保氢能在转化过程中的可持续性，储氢罐内氢能容量的前后状态需要保持一致^[19]。

{0 ≤ P EL, t ≤ P EL,CAP 0 ≤ P HFC, t ≤ P HFC,CAP 0 ≤ E H S T, t ≤ E HST,CAP E HST,1 = E HST, 24 P EL, t − P HFC, t = ∑ i = 1 3 (P i, t ch − P i, t disch)

(13)

式中：P_EL,CAP和P_HFC,CAP分别为电解槽和燃料电池的装机功率；E_HFC,CAP为储氢罐的装机额定容量。

2.2　下层产销用户模型

2.2.1　目标函数

下层模型主要以产销用户的运行成本最小为目标，其决策变量为从售电公司购电功率、从氢储能电站的充放电电量和充放电状态位。其目标函数公式为：

min C = C hess + C D

(14)

式中：C_hess为产销用户使用售电公司共享氢储能的服务成本；C_D为产销用户的购电成本。

1）共享氢储能服务成本

C hess = ∑ i = 1 3 ∑ t = 1 24 β t (P i, t ch + P i, t dis) Δ t

(15)

2）购电成本

C D = ∑ 124 ∑ 13 (B t P i, t Load) Δ t

(16)

2.2.2　约束条件

1）电功率平衡约束

P i, t PV + P i, t WT + P i, t disch − P i, t ch + P i, t Load = P i, t L τ 1, i, t

(17)

式中：

P i, t PV

和

P i, t WT

分别为t时段产消用户i的新能源发电功率；

P i, t L

为t时段产消用户i的总负荷功率需求。

2）购电功率约束

0 ≤ P i, t Load ≤ P i, Load, t max : ω 1, i, t min, ω 1, i, t max

(18)

3）与氢储能电站交互约束

{0 ≤ P i, t ch ≤ P max ch Ψ ch : ω 2, i, t min, ω 2, i, t max 0 ≤ P i, t disch ≤ P max disch Ψ disch : ω 3, i, t min, ω 3, i, t max Ψ ch + Ψ disch ≤ 1 : ω 4, i, t Ψ ch ∈ {0, 1}, Ψ disch ∈ {0, 1}

(19)

式中：

P max ch

和

P max disch

分别为共享氢储能电站的最大和最小充电功率；

ω 1, i, t min

、

ω 1, i, t max

、

ω 2, i, t min

、

ω 2, i, t max

、

ω 3, i, t min

、

ω 3, i, t max

、ω_4,i,t、

ω 5, i, t min

、

ω 5, i, t max

为对应不等式约束的拉格朗日乘子；τ_1,i,t、τ_2,i,t和τ_3,i,t为对应等式约束拉格朗日乘子；Ψ_ch和Ψ_disch分别为氢储能电站的充、放电状态位，可将其视为布尔变量，当氢储能电站进行充电时Ψ_ch=1、Ψ_disch=0，当放电时Ψ_ch=0、Ψ_disch=1。

4）氢储能电站充、放电量约束

{E i, t + 1 hess − E i, t hess = (υ ch P i, t ch − P i, t disch / υ disch) Δ t : τ 2, i, t 0.1 E i hess,max ≤ E i, t hess ≤ 0.9 E i hess,max : ω 5, i, t min, ω 5, i, t max E 1 hess = E 24 hess : τ 3, i, t

(20)

式中：

E i, t hess

为氢储能电站在t时段的电量；υ_ch和υ_disch分别为氢储能电站的充、放电效率，在本文中都取值为98%；

E i hess,max

为氢储能电站能够向用户充、放电电量的最大值。

在上述模型中：变量

P i, t Load

、

P i, t ch

和

P i, t disch

决定了产销用户购电和使用共享氢储能服务的最优策略；式(19)约束了产销用户使用共享氢储能服务的充、放电状态；式(20)描述了氢储能电站荷电状态连续性的电量方程，使氢储能电站储电量与电功率的耦合，同时预留了部分容量应对可能出现的供需失衡情况。

2.3　双层模型转化与求解流程

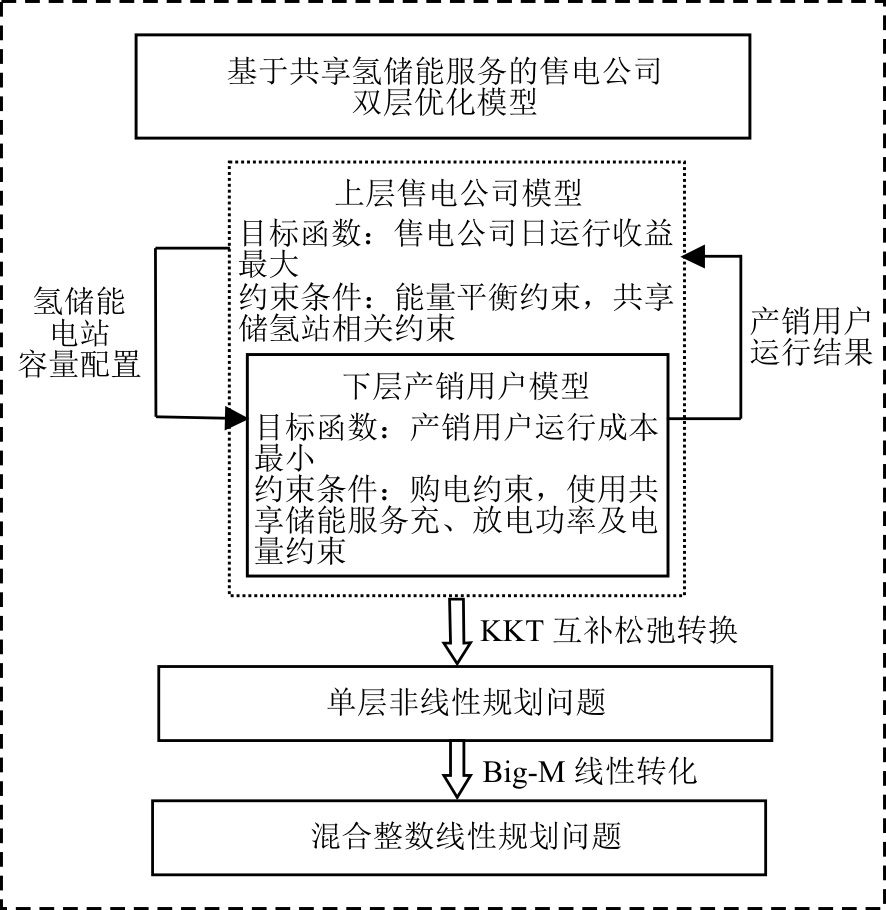

模型求解流程如图2所示。

由2.1节可知，本文构建的上层模型涉及连续变量和整数变量，下层模型则包含整数变量和非线性约束，为方便模型求解，采用文献[20]方法进行转换。首先构建下层模型的拉格朗日函数，利用KKT条件将下层模型转化为上层模型的约束条件，转化后的单层模型互补松弛条件属于非线性项；再通过Big-M法将其线性化，从而将问题转化为混合整数线性规划。

3　算例分析

收起

3.1　运行参数设置

为了验证该售电公司提供氢储能服务模型的合理性，设定对比场景均由图1所示的1个售电公司和3家典型工业用户组成，各用户都与售电公司直接相连。3个用户的负荷电功率需求及清洁能源出力的预测数据见参考文献[21]。售电公司从市场实时购电价格c_m,t见表1，售电公司向产销用户的售电价格B_t=1.4c_m,t。氢储能电站的服务费用为0.33元/(kW·h)。氢储能电站的电解槽建设成本为2 850元/kW，燃料电池单位建设成本为3 800元/kW，储氢罐的单位建设成本为330元/(kW·h)，氢储能电站年运行维护成本为3 000元/(a·kW)^[22]，氢气压缩成本为0.127元/kW，氢储能电站理论使用寿命为20年。

3.2　场景设置

为研究建设共享氢储能电站对售电公司及产销用户系统调度结果及经济性的影响。本文设置3种不同的场景进行对比分析。

1）场景1　各产销用户独立运行且不考虑氢储能，清洁能源产生的多余电能直接弃电，缺少部分从售电公司购买。

2）场景2　产销用户自行建设氢储能装置，运行参数与上述共享氢储能电站配置相同。

3）场景3　由售电公司投资建设氢储能电站，为产销用户提供共享氢储能服务。

3.3　用户使用共享氢储能服务调度结果分析

产销用户使用共享氢储能充放电服务后的调度优化结果如图3—图5所示，氢储能电站的充放电功率和等效电量状态如图6所示。氢储能电站功率数值为负数时，表示氢储能系统电解槽运行电站进行充电；当功率数值为正数时，表示氢储能系统燃料电池运行电站进行放电。

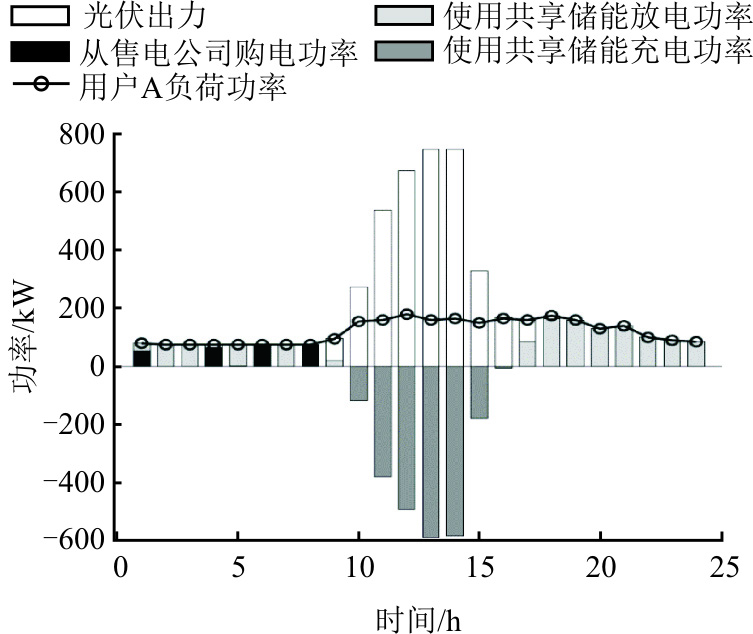

由图3可以看出：产销用户A在时段01:00—08:00，受光照影响，光伏机组不发电，这段时间内负荷功率需求主要由氢储能发电和从售电公司购电来满足；在时段09:00—16:00，光伏发电功率逐渐大于负荷需求，产销用户A通过向氢储能电站进行充电储存光伏发电产生的多余电能，避免发生弃光；在时段13:00—14:00，其光伏发电功率达到最大值700 kW，此时，向氢储能电站充电达到最大值535 kW；从17:00—24:00，光伏出力逐渐减弱，无法满足负荷需求，然而此时从售电公司的购电价格较高，为减小日化成本，优先使用售电公司提供的氢储能服务；在时段17:00—18:00，氢储能电站向产销用户A的放电功率达到最大值175 kW。

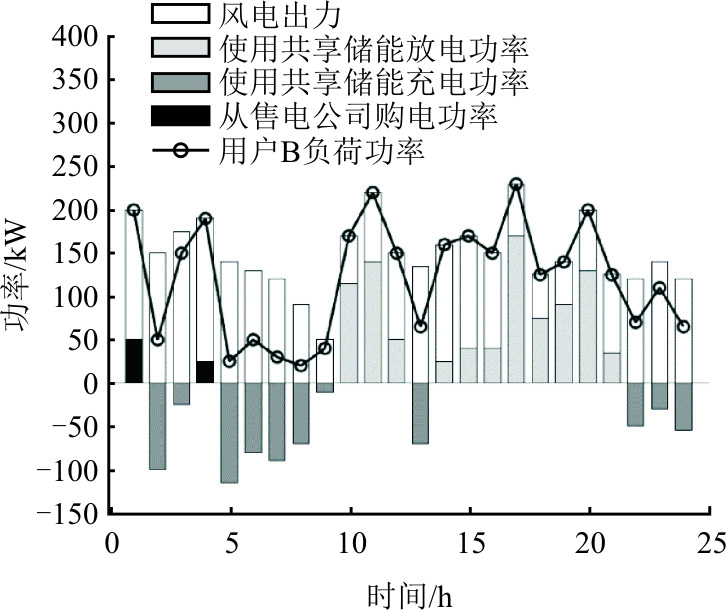

由图4可以看出，产销用户B在调度周期内的负荷需求及风力发电的变动性较大。结合购电价格可知，时段24:00—01:00及03:00—04:00属于向售电公司购电的电价低谷期，当风力发电无法满足用户需求时，可以通过购买电能满足负荷需求，最大购电功率为50 kW。在其他时间段风机出力大于负荷功率时，由氢储能电站消纳多余风能，在时段04:00—05:00，用户B使用氢储能电站达到最大充电功率115 kW。当风力发电较小时，剩余负荷功率则由氢储能电站放电提供，在时段16:00—17:00，氢储能电站向产销用户B的放电功率达到最大值170 kW。

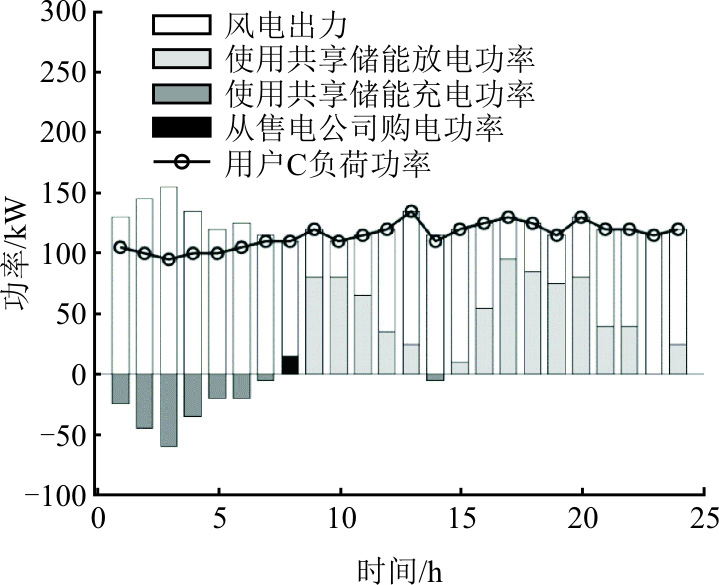

由图5可以看出，用户C为缺电型用户，在时段01:00—07:00和13:00—14:00，风力发电功率大于负荷功率，多余电量通过向氢储能电站充电进行消纳，在时段02:00—03:00达到最大充电功率60 kW。在剩余时间段的负荷需求功率均大于其风机出力，在时段07:00—08:00，售电公司向产销用户C的售电功率达到最大值15 kW，在时段16:00—17:00，氢储能电站向产销用户C的放电功率达到最大值95 kW。

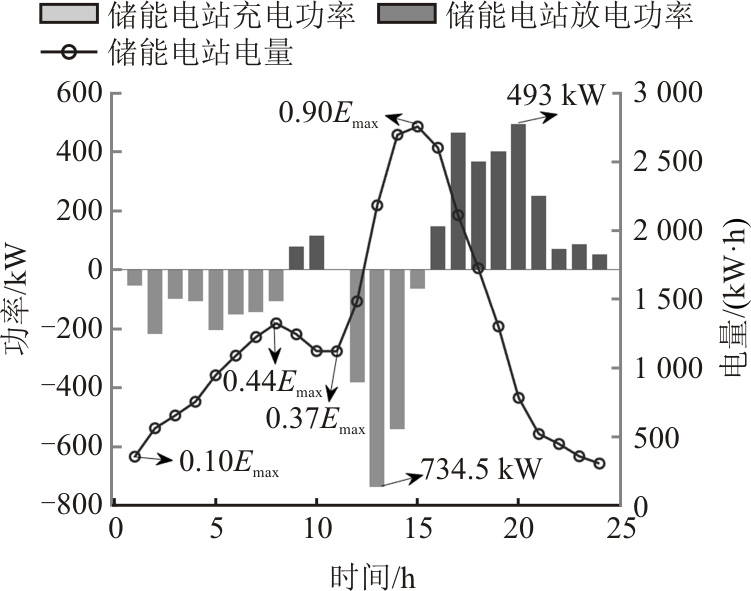

由图6可以看出，在时段00:00—08:00内用户的购电电价较低，缺少的电能从售电公司进行购买，产销用户多余电能存入氢储能电站，此时电解槽电解水产生氢气，氢储能电站处于充电状态，电量由0.10E_max上升到0.44E_max。在时段08:00—11:00内，产销用户C风电出力与负荷功率需求相差较大，此时电价为平、峰时段，购电价格较高，为减小购电成本，通过氢储能电站放电满足剩下的电能需求，此时氢储能电站处于放电状态，电量由0.44E_max下降到0.37E_max。在时段11:00—15:00内，3家用户新能源发电基本都大于负荷功率需求，为避免电能浪费，氢储能电站处于充电状态，电量上升到最大值0.9E_max，同时氢储能电站电解槽达到最大耗电功率734.5 kW，在时段15:00—24:00内，3家用户优先使用新能源发电，其次通过共享氢储能电站发电满足负荷需求，期间氢储能电站燃料电池达到最大发电功率493 kW。

分析图3—图6可得：产销用户的电负荷功率主要由新能源发电提供，以氢储能电站放电及向售电公司购电作为补充。3家产销用户的电负荷功率都可以达到平衡状态，且未出现新能源弃电的现象。经过整个调度周期后，氢储能电站的电量状态与初始状态相同，可确保下一个调度周期的优化运行。

3.4　售电公司建设氢储能电站经济性分析

在3种场景下售电公司日化收益和产销用户日化弃电量、购电量及运行成本结果对比见表2。

在场景1中，售电公司和产销用户均不建设储能设施，售电公司只经营售电业务，日运行收益为1 851.6元。用户的运行成本为4 629.1元，购电量为4 581.0 kW·h，由于未配置储能设施，用户的弃电量达到3 693.5 kW·h。当用户的新能源出力小于负荷需求时，则从售电公司购入；当新能源出力大于负荷需求时，则会出现弃电的现象。

在场景2中，各用户独立建设储能设施，日化投资成本（按照氢储能电站的寿命周期进行均摊）由用户自行承担，并计入用户日运行成本中。售电公司的日运行收益为389.8元，用户日运行成本为3 112.3元，购电量为2 585.7 kW·h。与场景1相比，用户日运行成本降低了32.77%，且购电量降低了58.70%。可见，用户通过独立建设氢储能降低了运行成本，同时避免了新能源发电的浪费。

在场景3中，售电公司建设共享储能电站，日运行收益为649.8元，与场景2相比提高了66.71%。这主要是由于售电公司通过收取储能服务费获得了新的盈利增长点，但在前期固定投资成本没有完全回收之前，日运营收益还是低于场景1。产销用户在使用售电公司的氢储能服务后，其日化运行成本为2 026.2元，与场景1相比降低56.23%，与场景2相比降低了34.90%。综合以上数据可知，售电公司通过为用户提供氢储能服务，利用产销用户用电时刻的差异性及氢储能电站对电能的时移性，实现能量的合理调配，将同一时刻多电产销用户的剩余电能通过氢储能电站供给有电功率需求的用户，在提高自身的运营收益的同时降低用户运行成本并且实现了可再生能源发电的完全消纳。

售电公司与产销用户在场景2和场景3下与储能的交互收益和成本见表3。在场景2中，用户独立建设储能设施需要承担储能设施的固定投资和运行成本，进一步提高了其日运行成本。产销用户与储能的交互成本达到了2 116.7元。在场景3中，售电公司与共享储能的交互净收益为413.7元，产销用户与储能的交互成本为1 435.8元，与场景2相比降低了32.17%。说明将较高的建设成本和风险从体量较小的产销用户转移到售电公司，可实现产销用户成本降低与售电公司效益提高的双赢。

在场景2和场景3下氢储能配置结果对比见表4。场景2下3家产销用户电解槽配置总和为1 656 kW，氢燃料电池配置总和为1 291.5 kW，储氢罐配置总和为5 943.7 kW·h。场景3下售电公司建设氢储能电站的电解槽配置功率为734.5 kW，燃料电池总配置功率为493 kW，储氢罐的总配置容量为3 060.96 kW·h，相较于场景2分别降低了55.64%、61.82%、48.50%。可以看出，利用产销用户充、放电行为的互补性，可以以较小的配置规模满足产销用户的储能使用需求。由售电公司建设共享氢储能电站的各设备配置均小于产销用户自建，降低了建设投资成本，提高储能资源的利用率，得到经济效益更高的配置方案。

3.5　氢储能电站收益及投资回报周期分析

由各设备建设成本和表4氢储能电站配置方案可知，售电公司建设共享氢储能电站的固定投资成本为595.718 7万元，年运行维护成本为5.96万元。为研究售电公司投资建设氢储能电站的投资回报问题，服务费的单位定价与售电公司的年服务费收益和固定投资成本回收周期（计算方法为寿命周期内总投资成本除以总收益）的关系如图7所示。

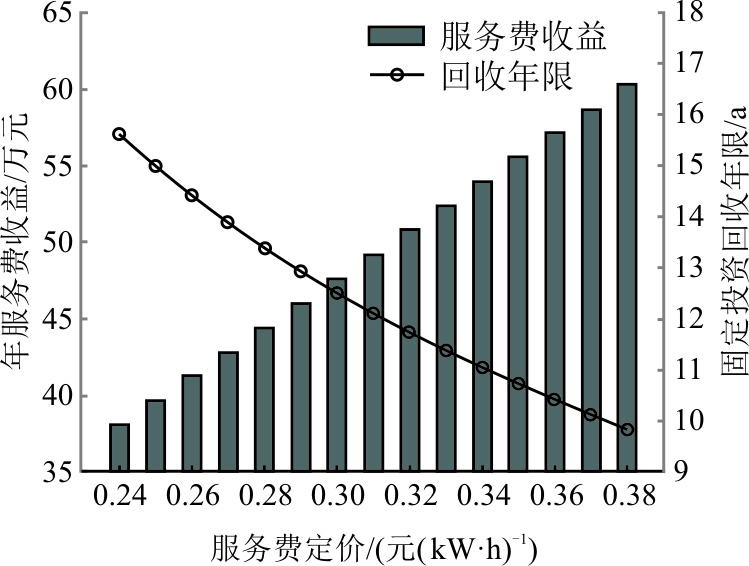

由图7可以看出：当服务费定价为0.24元/(kW·h)时，共享氢储能电站的年服务费收益为38.1万元，固定资本回收周期15.6年；当定价为0.38元/(kW·h)时，其年服务费收益为60.3万元，固定资本回收周期为9.9年。可见，售电公司建设氢储能电站年收益与服务费定价呈正相关，固定投资的回收周期与服务费定价呈负相关。本文共享氢储能服务费定价设定为0.33元/(kW·h)，固定成本回收周期为11.3年，当固定投资成本完全回收后，售电公司有可观的收益空间，理论上售电公司为客户开展共享氢储能服务是可行的。

4　结论

收起

本文以售电公司及产销用户为研究对象，建立了售电公司开设共享氢储能服务的新型商业模式，提出了基于共享氢储能服务的售电公司双层优化模型，通过在不同场景进行算例仿真分析，验证所提模型的有效性，最后对售电公司建设氢储能电站的投资回收问题进行分析。

1）售电公司提供共享氢储能服务，与用户自建储能相比，其日运营收益提高了66.71%，增加了自身的经济效益，产销用户的日运行成本降低了34.90%，减小了用户运行成本。利用储能对能量的调节，实现了产销用户清洁能源的完全消纳。

2）售电公司建设共享氢储能电站，投资回收年限为11年，小于氢储能电站的使用寿命，售电公司具有可观的收益空间，同时相比于产销用户自建储能，产销用户使用储能的成本降低了32.17%。该新型商业模式在理论上实现了售电公司与产销用户的双赢局面。

本文设定共享储能服务费用是固定值，当服务费大于0.25元/(kW·h)时，售电公司即可盈利。但过低的服务费定价会导致售电公司投资成本回收周期较长，而服务费定价过高时，则会影响产销用户使用储能服务的积极性。因此，可以通过采用主从博弈理论制订合适的储能服务费定价是下一步研究值得关注的问题。

基金

收起

河北省自然科学基金项目(F2018209201)
