新型双路超临界二氧化碳循环光煤互补发电系统热力性能

PDF下载

郝艳红 ¹^,² , 宋竹林 ³ , 张勇 ⁴ , 田永杰 ⁴ , 白静利 ¹^,²

热力发电 | 源网荷储一体化技术研究 2025,54(2): 21-29

收起

热力发电 | 源网荷储一体化技术研究 2025, 54(2): 21-29

新型双路超临界二氧化碳循环光煤互补发电系统热力性能

全屏

郝艳红¹^,², 宋竹林³, 张勇⁴, 田永杰⁴, 白静利¹^,²

作者信息

^1.山西大学环境与资源学院，山西　太原　030006

^2.山西大学CO2减排与资源化利用教育部工程研究中心，山西　太原　030006

^3.格盟长子新能源有限公司，山西　长治　046600

^4.山西京能吕临发电有限公司，山西　吕梁　033200

郝艳红（1973），女，博士，教授，博士生导师，主要研究方向为能源系统的评价优化与污染控制，haoyanhong@sxu.edu.cn。

Thermodynamic performance of a novel dual-channel supercritical carbon dioxide cycle solar hybrid coal-fired power system

Yanhong HAO¹^,², Zhulin SONG³, Yong ZHANG⁴, Yongjie TIAN⁴, Jingli BAI¹^,²

Affiliations

^1.College of Environment and Resource, Shanxi University, Taiyuan 030006, China

^2.Engineering Research Center of CO2 Emission Reduction and Resource Utilization, Ministry of Education, Shanxi University, Taiyuan 030006,China

^3.Gemeng Zhangzi Clean Energy Co., Ltd., Changzhi 046600, China

^4.Shanxi Jingneng Lülin Power Generation Co., Ltd., Lüliang 033200, China

出版时间: 2025-02-25 doi: 10.19666/j.rlfd.202406151

文章导航

摘要

收起

在再热再压缩循环系统中，高压二氧化碳流体在高温回热器出口温度较高，导致工质进入热源加热器中吸热量不足。对此，利用Aspen Plus软件建立了超临界二氧化碳（S-CO₂）循环光煤互补发电系统模型，在再热再压缩循环系统的基础上，提出了新型双路S-CO₂循环光煤互补发电系统，并采用㶲分析方法，对比了2个系统的性能。结果表明：新型双路S-CO₂循环光煤互补发电系统㶲效率可达40.578%，比相同参数下再热再压缩循环系统高3.494百分点，其中，S-CO₂循环子系统㶲效率提高了11.853百分点；循环子系统㶲效率提高是由于新型双路S-CO₂循环路径布局使三级透平充分利用高温回热器回热做功，减少了主压缩机与高温回热器的㶲损失；同时，新型双路S-CO₂循环光煤互补发电系统中太阳能提供的产出㶲占比从9.846%提高至10.059%，太阳能的贡献更大。

关键词

超临界二氧化碳循环 / 光煤互补发电 / Aspen Plus模拟 / 㶲分析 / 㶲效率

Abstract

收起

In reheat and recompression cycle system, the high-pressure carbon dioxide fluid has high temperature at outlet of the high-temperature reheater, resulting in insufficient heat absorption of the working fluid entering the heat source heater. To solve this problem, the model of a supercritical carbon dioxide (S-CO₂) cycle photovoltaic coal complementary power generation system is established using Aspen Plus software. On the basis of the reheat-recompression cycle system, a novel dual-channel S-CO₂ cycle solar hybrid coal-fired power system is proposed. Moreover, the performance of the above two systems is analyzed and compared by applying the exergy analysis method. The results indicate that, the exergy efficiency of the new system can reach 40.578%, which is 3.494 percentage points higher than that of the reheat-recompression cycle system, and the exergy efficiency of the S-CO₂ cycle subsystem increases by 11.853 percentage points. The improvement of the exergy efficiency of the novel system can be attributed to the new path layout, which brings the third stage turbine to do work through full utilization of regenerative heat from the high temperature regenerator and reduces exergy losses from the main compressor and high temperature regenerator. Additionally, the contribution of solar energy in the new system is greater, resulting in an increase in output exergy from 9.846% to 10.059%.

Key words

supercritical dioxide cycle / solar hybrid coal-fired power generation / Aspen Plus simulation / exergy analysis / exergy efficiency

引用本文

郝艳红, 宋竹林, 张勇, 田永杰, 白静利. 新型双路超临界二氧化碳循环光煤互补发电系统热力性能. 热力发电, 2025 , 54 (2) : 21 -29 . DOI: 10.19666/j.rlfd.202406151

Yanhong HAO, Zhulin SONG, Yong ZHANG, Yongjie TIAN, Jingli BAI. Thermodynamic performance of a novel dual-channel supercritical carbon dioxide cycle solar hybrid coal-fired power system[J]. Thermal Power Generation, 2025 , 54 (2) : 21 -29 . DOI: 10.19666/j.rlfd.202406151

正文

收起

科学利用太阳能是实现清洁电力的有效手段之一^[1]。超临界二氧化碳（supercritical carbon dioxide，S-CO₂）循环光煤互补发电系统是实现太阳能资源利用的重要方式，其通过将太阳能与现有燃煤发电技术相结合，有助于解决太阳能的波动性和间歇性及其对能源使用的影响^[2]，并降低碳排放^[3]。采用理化性质良好的CO₂代替传统水蒸气循环，可以节约水资源，避免高温镍基合金材料开发难题^[4]，同时提高循环经济性^[5]。

在S-CO₂循环方面：Feher^[6]最早讨论了S-CO₂循环并提出了闭式S-CO₂布雷顿循环的基础构造；Dostál^[7]与Kulhánek^[8]进行了有关循环布局的热力学分析和比较，确定了再压缩循环的优越性；González等人^[9]、Turchi等人^[10-11]和Coco-Enríquez等人^[12]研究了多种S-CO₂循环在聚光集热电站中的应用，发现再压缩循环具有优良性能；在超临界区域内，通过再热再压缩循环可以进一步提高燃煤系统的热效率^[13]。再热再压缩循环被认为是光煤互补系统中最合适的S-CO₂布雷顿循环结构^[14-15]。

在系统性能分析方面：Utamura等人^[16]在透平入口参数为526.9 ℃、20 MPa的条件下，获得了S-CO₂循环效率高达47%的光热发电系统，使光热电厂中S-CO₂的应用得到关注；Zoschak和Wu^[17]率先提出了太阳能与燃煤发电相结合的方案；Yan等人^[18]指出，在太阳能输入温度相同的情况下，太阳能与燃煤集成系统的太阳能热电转换效率高于单独的太阳能发电厂；Liao等人^[19]和Liu等人^[20]总结了可用于S-CO₂动力系统能量、㶲和㶲经济性^[21-23]的典型数学评价方法；Zhai等人^[24]的研究表明，槽塔式组合太阳能辅助660 MWe燃煤发电系统可实现8.51%的最高太阳能发电份额；杨勇平等^[25-26]针对蒸汽动力循环太阳能辅助燃煤发电系统，建立了各股㶲流中太阳能所占比例模型，开展了太阳能贡献度的研究，明晰了太阳能㶲在系统中的分布，得出了太阳能在发电量和度电成本中的占比。

在S-CO₂再热再压缩循环系统中，高压CO₂流体在高温回热器出口温度较高，导致工质在热源加热器中的吸热量少，出现热源热量无法充分利用的问题^[27]。对此，本文提出了新型双路S-CO₂循环光煤互补发电系统，利用Aspen Plus软件建立其模型，并采用㶲分析方法，对比了其与再热再压缩S-CO₂循环系统的性能，以期为发展高效S-CO₂循环光煤互补发电系统提供参考。

1　系统描述

收起

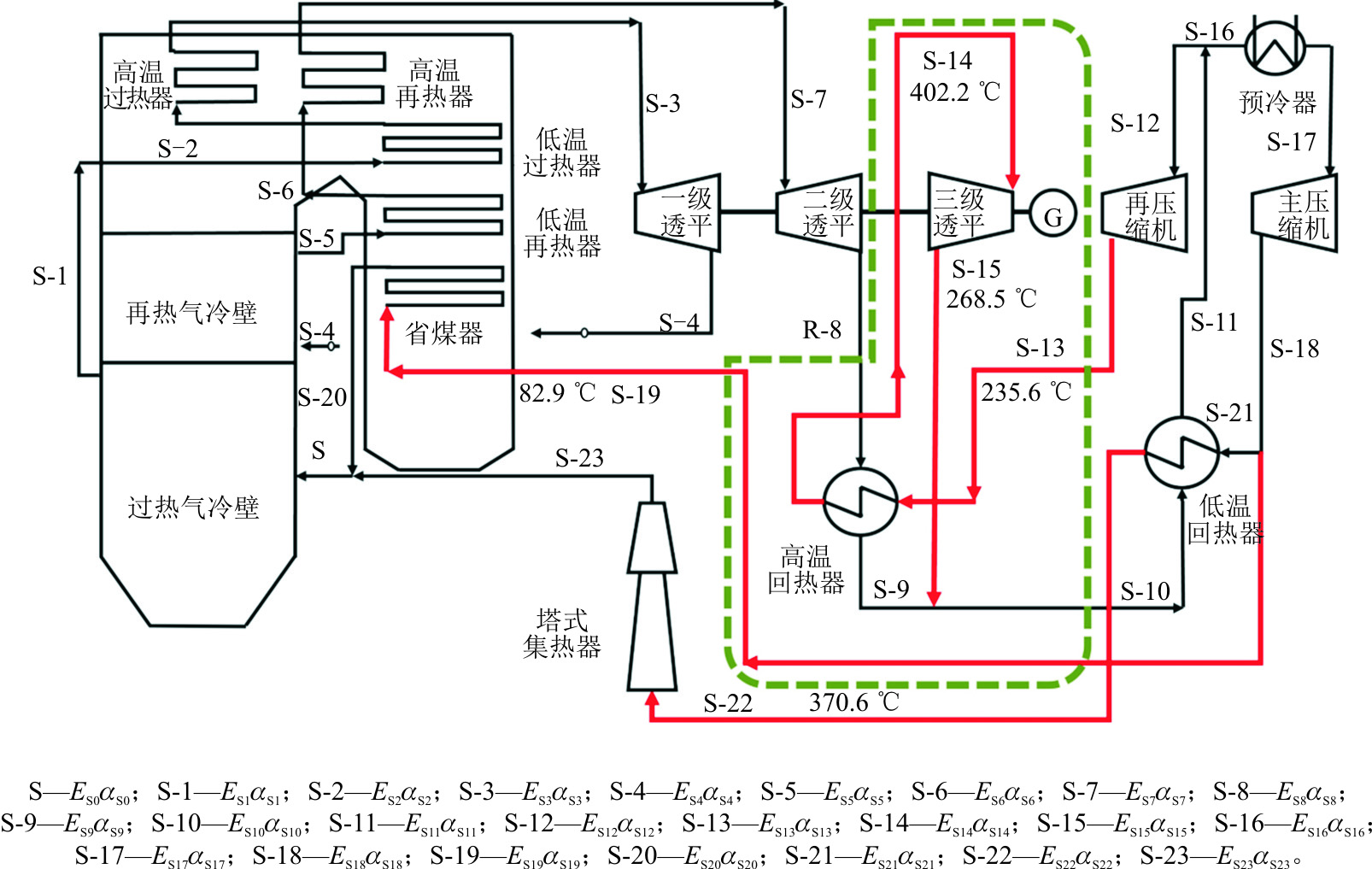

本文提出的新型双路S-CO₂循环光煤互补发电系统流程如图1所示。

该系统的主要流程为：在锅炉内，CO₂工质吸收热量后转化为高温高压状态，然后经过一级透平做功，排出后返回锅炉再热气冷壁、低温再热器和高温再热器依次吸收热量，随后进入二级透平做功；二级透平的排气依次进入高温回热器和低温回热器释放热量给冷侧的CO₂工质；在流经低温回热器后，CO₂工质分流，其中一部分工质直接被送往再压缩机进行压缩处理，经高温回热器加热后进入三级透平发电，最后与高温回热器出口的热侧工质混合，另一部分工质在通过预冷器冷却至接近临界状态后，进入主压缩机升压，加压工质进入低温回热器吸热，接着被送入塔式太阳能集热器继续吸收热量以进一步提升温度；同时，主压缩机出口的另一部分工质则流向锅炉尾部烟道的省煤器中，使工质能够吸收更多的烟气能量，充分利用锅炉烟气余热；工质在经过一系列热量吸收和温度升高过程后，最终混合并依次通过过热气冷壁、低温过热器以及高温过热器，实现对燃煤锅炉热量和太阳能热的有效利用和转换，从而完成整个热力循环过程。

2　系统模型

收起

采用Aspen Plus软件建立350 MW新型双路S-CO₂循环光煤互补发电系统模拟流程。燃煤烟气侧物性选择PR-BM，CO₂物性来源于REFPROP数据库。系统关键参数见表1。太阳法向直射辐照度采用某地区年平均值787 W/m²。

对系统模型进行如下假设：

1）系统维持稳定运行状态，并且同一管道内所有物质的相态保持不变；

2）忽略热交换器和管道的压力损失，以及不同流体的混合损失；

3）透平和压缩机遵循相同的模型，并具有一致的效率；

4）忽略系统与外部环境之间的热量交换。

2.1　系统分析数学模型

2.1.1　㶲分析模型

流股的㶲E_i为：

E i = m i [(h i − h 0) − T 0 (s i − s 0)]

(1)

式中：m_i为流股流量，kg/s；T₀为环境温度，取298 K；h_i、h₀分别为CO₂在各状态点与环境状态下的比焓，kJ/kg；s_i、s₀分别为CO₂在第i流股与环境状态下的比熵，kJ/(kg·K)。

系统的净功W_net为：

W net = ∑ W Turb − ∑ W Comp

(2)

式中：W_Turb为透平输出功，MW；W_Comp为压缩机输入功，MW。

煤的㶲E_Coal为：

E Coal = m i Δ H μ,l (1.006 4 + 0.151 9 × w (H) w (C) + 0.061 6 × w (O) w (C) + 0.042 9 w (N) w (C))

(3)

式中：ΔH_μ,l为原煤低位热值，kJ/kg；w(C)、w(H)、w(O)、w(N)分别为煤种收到基C、H、O、N质量分数，%。

输入到系统的太阳能㶲E_sun为：

E sun = Q sun (1 − T 0 T sun)

(4)

式中：Q_sun为入射到镜场的太阳能辐射热量，MW；T₀为环境温度；T_sun为太阳的表面温度，取5 778 K。

入射到镜场的太阳辐射热量Q_sun为：

Q sun = I DNI × A net 106

(5)

式中：I_DNI为太阳法向直射辐照度，W/m²；A_net为镜场面积，m²。

S-CO₂工质通过集热器吸收的热量㶲E_c为：

E c = m c (e c,out − e c,in) 103

(6)

式中：e_c,out、e_c,in分别为出、入集热器的CO₂的比㶲，kJ/kg；m_c为出入集热器工质的流量，kg/s。

光热系统的㶲效率ƞ_e,cs为：

η e,cs = E c E sun

(7)

系统㶲效率ƞ_e,s与输入（煤炭和太阳能输入㶲）和产出（净功）有关：

η e,s = ∑ E out ∑ E in = W net E coal + E sun

(8)

式中：E_out为系统产出㶲，MW；E_in为系统输入㶲，MW。

2.1.2　太阳能㶲占比模型

为了分析太阳能在光煤联合热源中的贡献度，借鉴文献[25]中针对光煤互补水蒸气循环系统的太阳能㶲所占比例的研究思路，推导出S-CO₂循环光煤互补发电系统中各关键部件的太阳能㶲占比。

在有电能或者煤炭化学能输入的部件中，如气冷壁和压缩机等部件，第i股能量㶲中太阳能㶲所占比例α_i为：

α i = α i − 1 {E i − [E i − E i − 1 + (1 − δ i) (E i + E unit − E i − 1)]} E i = α i − 1 [δ i E i − 1 + (1 − δ i) E i − (1 − δ i) E unit] E i

(9)

式中：E_i为第i股能量的㶲值，MW；α_i为第i股能量㶲中太阳能㶲所占比例，%；δ_i为第i股能量换热过程中煤、太阳能的㶲损失占总过程㶲损失的比例，%；E_unit为所经过的部件换热量，MW。

在无外来能量输入的部件中，如透平、高温回热器和预冷器等部件，流经部件前、后流股能量㶲中太阳能㶲所占比例α_i不变：

α i = α i + 1

(10)

在流股混合后的第i股能量㶲中太阳能㶲所占比例与混合前各流股能量㶲中太阳能㶲占比和㶲值有关：

α i = α j E j + α g E g E j + E g

(11)

式中：α_j、α_g分别为混合前2流股㶲中太阳能㶲的占比，%；E_j、E_g分别为混合前2流股的㶲，MW。

在发电过程中，电的能量来源于透平做功和压缩机耗功的差值，即净功。因此，电能中太阳能所占比例α与进入透平和压缩机CO₂的太阳能所占比例有关：

α = ∑ α Turb E Turb − ∑ α Comp E Comp ∑ E Turb − ∑ E Comp

(12)

式中：α_Turb、α_Comp分别为透平和压缩机的功流㶲中太阳能㶲的占比，%；E_Turb、E_Comp分别为透平和压缩机的功流㶲，MW。

2.2　系统流程仿真模型验证

目前，由于S-CO₂循环光煤互补发电系统尚未工业化，获取其实际运行参数存在一定困难。为验证所建系统模型的准确性，将模拟结果与文献[28]中的S-CO₂再热再压缩循环光热系统参数进行对比，结果如图2所示。

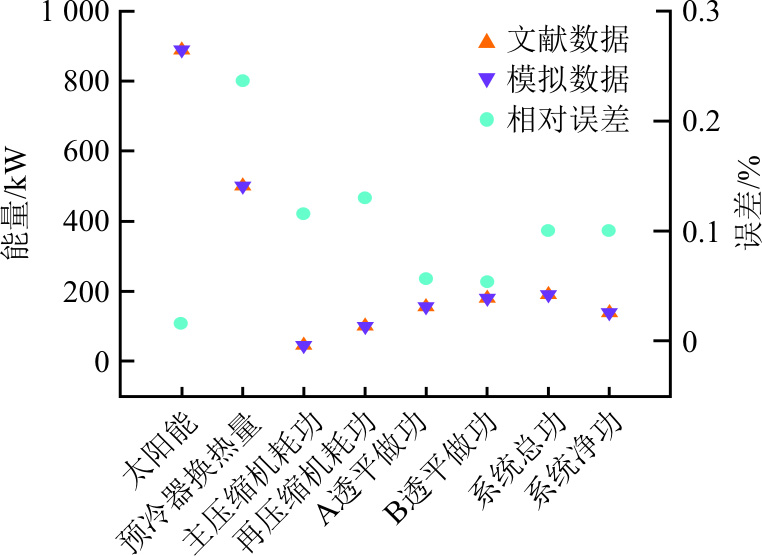

由图2可以看出，模拟得到的热源吸热量、预冷器放热量、主压缩机耗功、再压缩机耗功、汽轮机A做功、汽轮机B做功、总功和净功与文献[28]的数据误差均小于0.3%，表明所建立的模型准确可靠，可用于系统分析与优化。

3　系统性能分析

收起

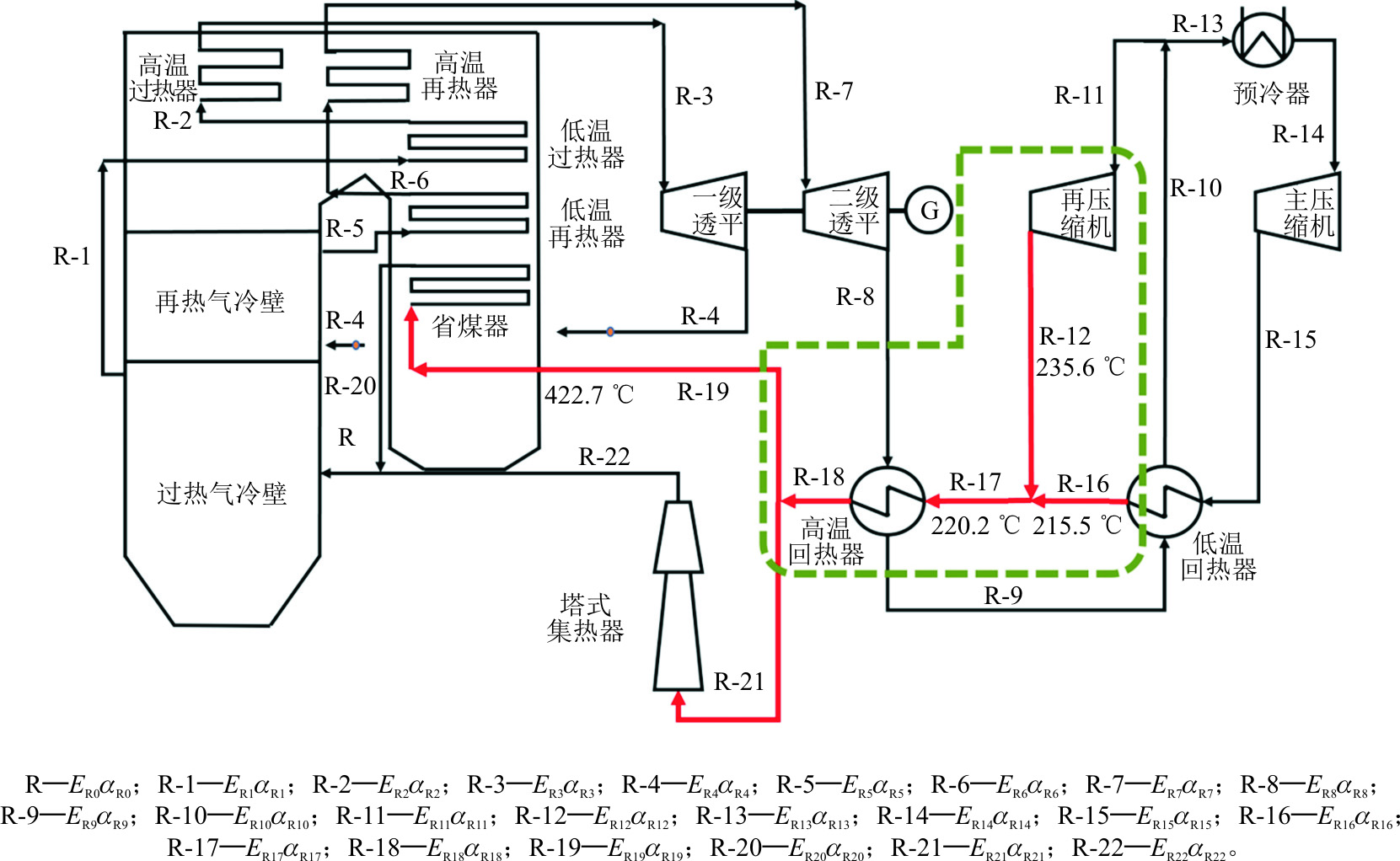

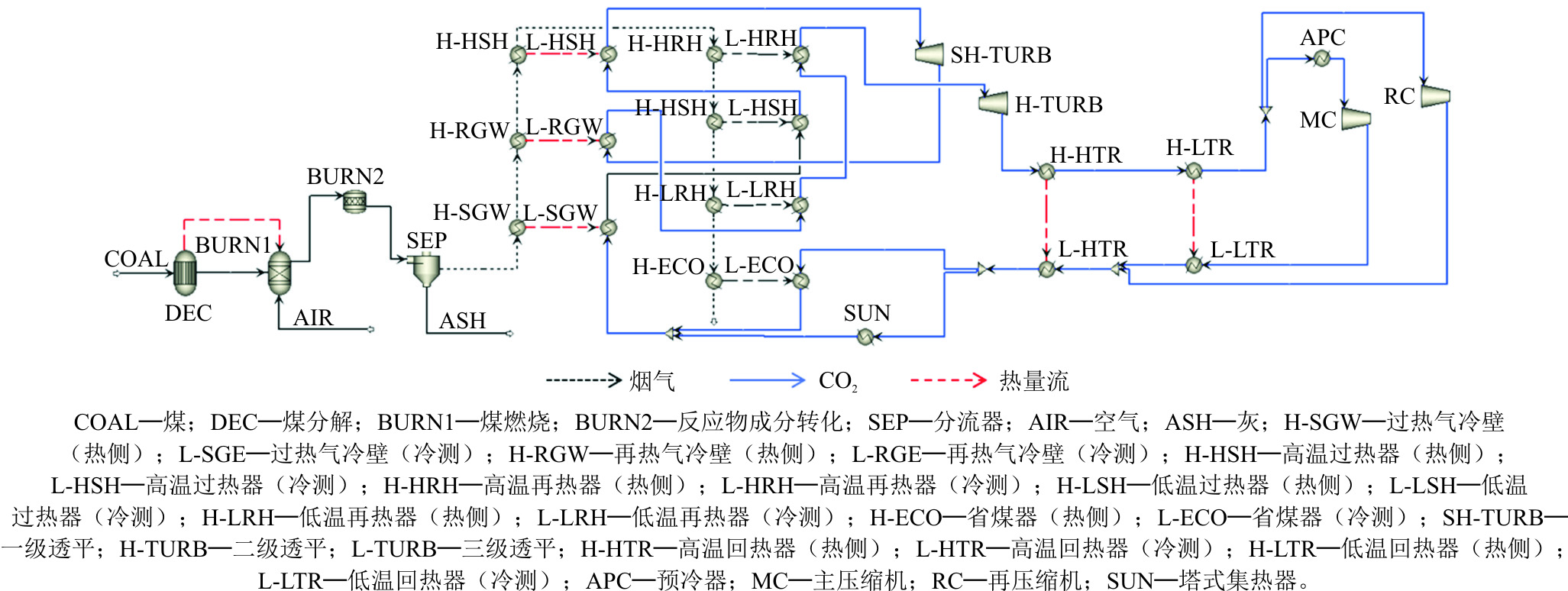

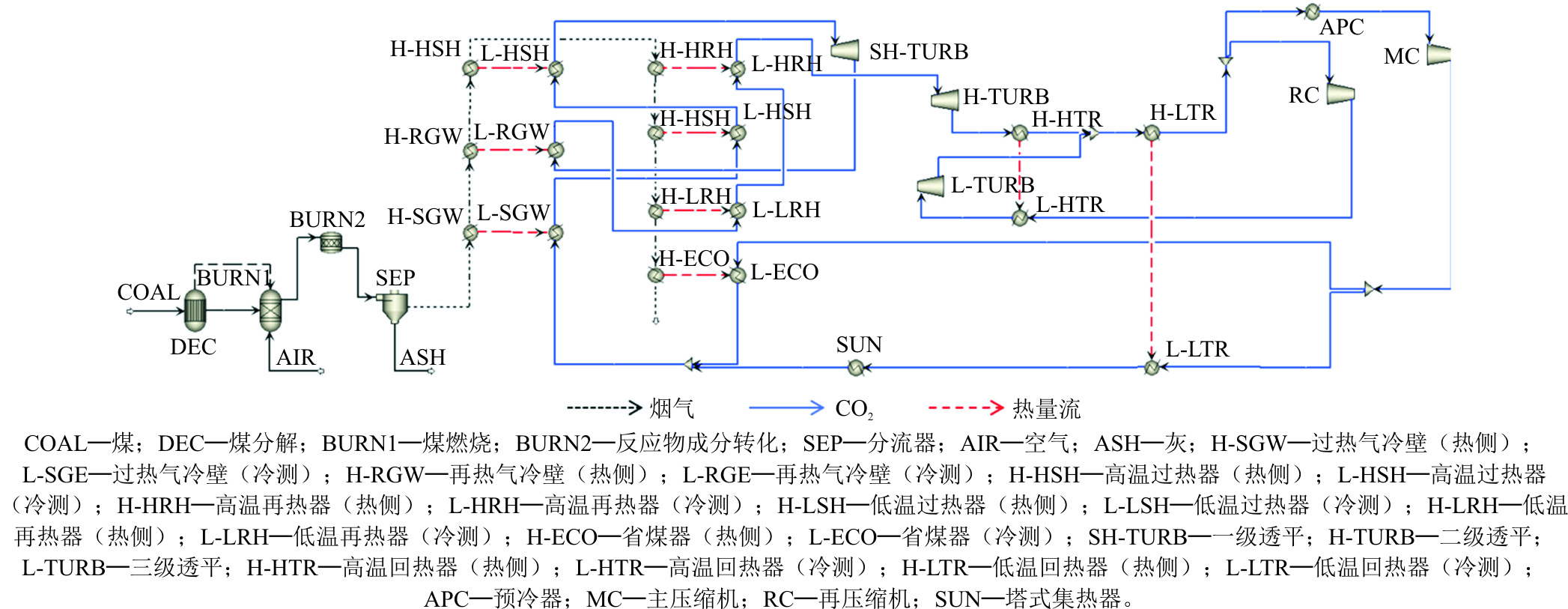

双路S-CO₂循环光煤互补发电系统是以再热再压缩S-CO₂循环系统为基础改进提出的，改进后与改进前的流程对比如图3和图4所示。改进后系统主要解决改进前再热再压缩S-CO₂循环系统存在的“高压CO₂流体在高温回热器出口温度较高，导致工质进入热源加热器中吸热量不足”的问题。借鉴余热回收中双路循环对于换热器温差和效率提高的优势，新型系统将高温回热器与新增的三级透平形成内循环，利用高温回热器出口S-14流股进入三级透平做功。进入锅炉省煤器的流股S-19来自主压缩机出口的部分流量，其温度为82.9 ℃，塔式集热器的流股S-22来自低温回热器的出口，其温度为370.6 ℃，均低于改进前进入锅炉省煤器与塔式集热器的流股R-18的温度422.7 ℃。改进后与改进前系统的Aspen Plus模拟流程如图5和图6所示。

改进前、后2类系统的性能对比见表2。

由表2可见，双路S-CO₂循环光煤互补发电系统㶲效率可达40.578%，比再热再压缩S-CO₂循环光煤互补发电系统高3.494百分点。系统效率的提升缘于S-CO₂循环子系统效率的提升幅度大于锅炉子系统与光热子系统效率的降低幅度。

4　㶲分析结果与讨论

收起

光煤互补发电系统中太阳能㶲和燃煤㶲在发电量中各占一定比例，各㶲流中太阳能所占比例随工质CO₂在系统中的流动而变化。因此，采用㶲分析方法给出整个发电系统的㶲流分布和太阳能㶲在系统各处的占比有助于进一步剖析双路S-CO₂循环光煤互补发电系统性能优良的原因。

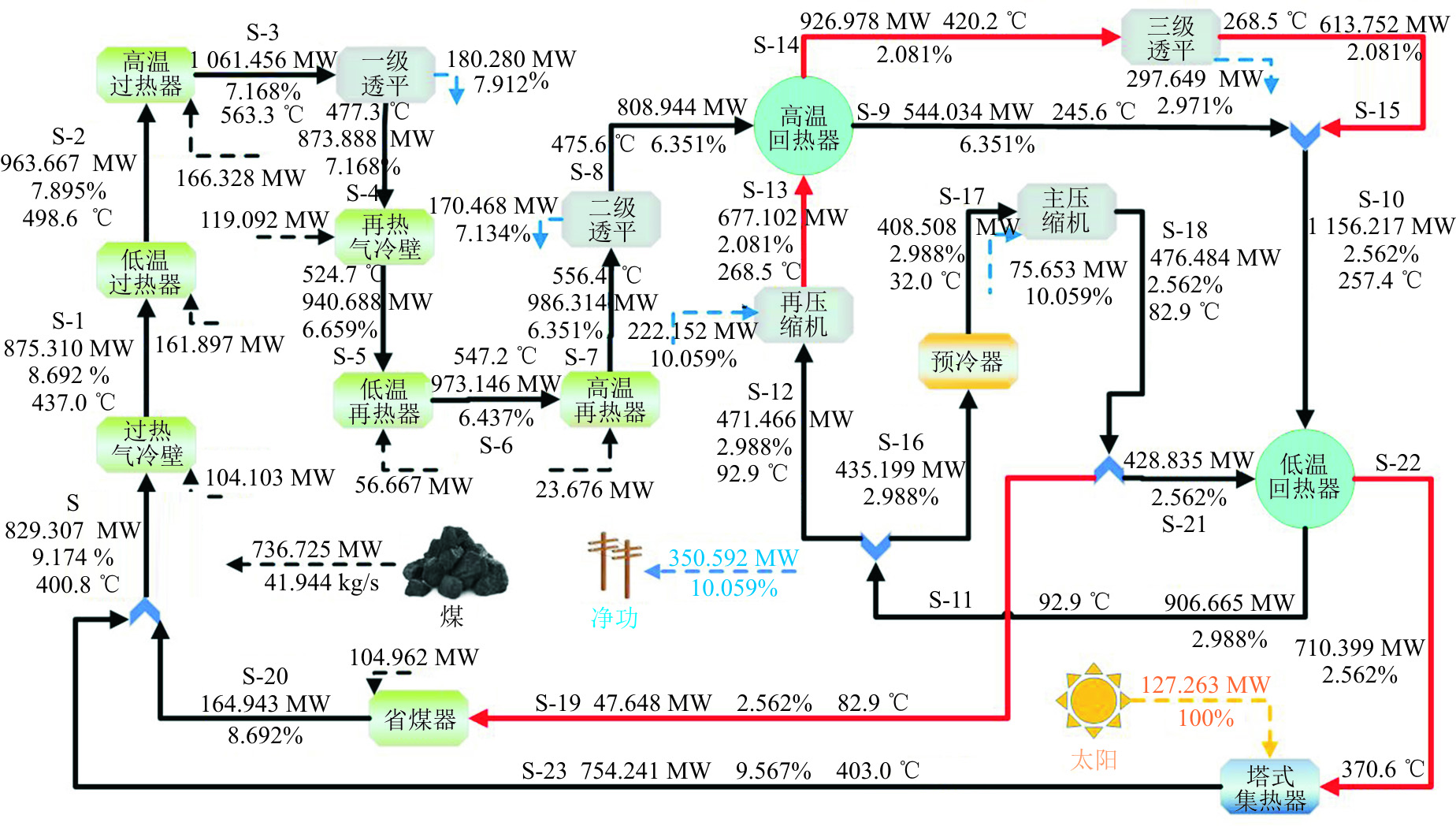

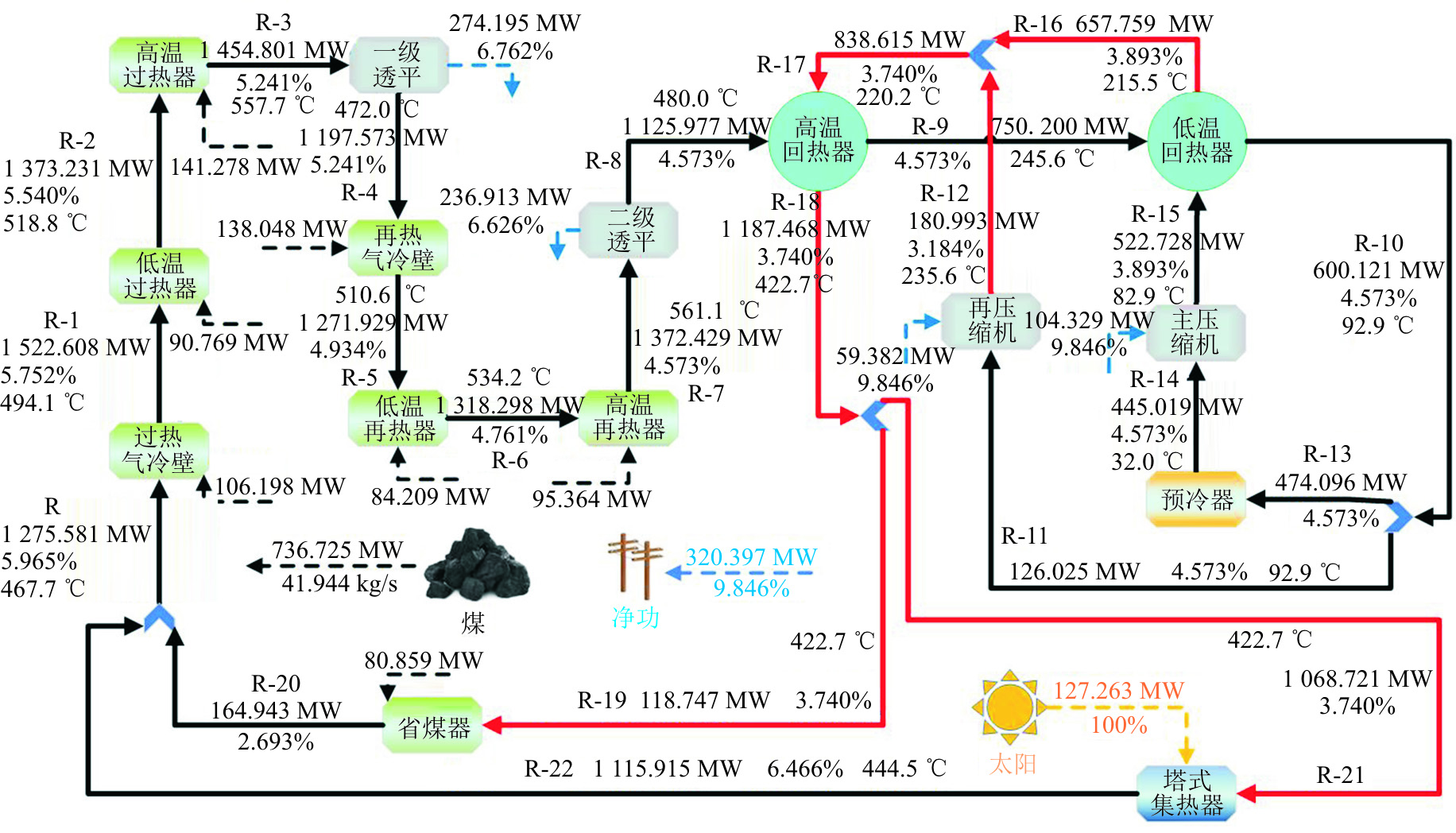

根据2.1节中系统分析数学模型，得出改进后与改进前系统各流股㶲值及其中太阳能所占比例，如图7和图8所示。

从图7和图8可知，改进后与改进前系统中煤与太阳能输入㶲相同，初始输入太阳能的占比均为100%。塔式集热器出口流股S-23和R-22中的太阳能占比分别为9.567%和6.466%。随着CO₂流动，太阳能在各股㶲流中的比例呈降低趋势，这是因为CO₂流股经过锅炉中的各换热部件过热气冷壁、低温过热器、高温过热器、再热气冷壁、低温再热器、高温再热器和省煤器时会逐步吸收燃煤烟气的化学能，流经主压缩机和再压缩机时电能输入，使得CO₂流股总能量增多。

经计算可知，在改进前、后系统中：总㶲损失分别为543.591、513.396 MW；太阳能在聚光集热过程中的㶲损失分别为80.069、83.421 MW，相应占总㶲损失的14.730%、16.249%。分析结果进一步显示，在改进前、后系统中，太阳能产生的净功分别为31.546、35.267 MW，占总发电量的9.846%、10.059%。而2系统中输入太阳能㶲相同，为127.263 MW，均占总热源的14.730%。可见，改进后系统中太阳能的贡献大于改进前系统，表明所提出的双路S-CO₂循环与光煤互补热源有更好的耦合性。

结合表2、图7和图8分析可知，相比于改进前系统，尽管改进后系统的锅炉子系统㶲效率和光热子系统㶲效率分别降低了3.569百分点和2.643百分点，但S-CO₂循环子系统㶲效率却提高了11.853百分点，最终使改进后系统㶲效率提高，表明所改进的S-CO₂循环对于系统㶲效率具有显著提升作用。锅炉子系统与光热子系统㶲效率的降低是由于改进后系统进入锅炉与塔式集热器的流股分别来自主压缩机出口和低温回热器的冷侧出口，其温度低于改进前系统来自高温回热器的冷侧出口，导致这2类热源加热器换热温差增大，因此㶲损增大。S-CO₂循环子系统效率的提升是由于增加三级透平后，系统单位净功从320.397 MW提高到350.592 MW，而循环供热量从442.189 MW降低至415.836 MW。改进后S-CO₂循环子系统中主压缩机与高温回热器的㶲损失分别降低了18.943 MW和11.889 MW，降低明显。另外，改进后系统中进入锅炉的㶲从118.747 MW降至47.648 MW，进入塔式集热系统的㶲从1 068.722 MW降至710.399 MW，也解决了S-CO₂再热再压缩循环系统中存在的热源加热器中换热量不足的问题。

5　结论

收起

本文针对传统再热再压缩循环中热源热量无法充分利用的问题，提出了一种双路S-CO₂循环光煤互补发电系统，以期为未来发展S-CO₂光煤互补发电系统提供参考。对改进前、后的系统进行分析，得出如下结论：

1）新型双路S-CO₂循环光煤互补发电系统㶲效率可达40.578%，高于相同参数下再热再压缩系统3.494百分点。系统效率的提升缘于S-CO₂循环子系统效率的提升幅度大于锅炉子系统与光热子系统效率的降低幅度。

2）改进后的S-CO₂循环子系统㶲效率提高11.853百分点，是由于增加三级透平后，系统单位净功从320.397 MW提高到350.592 MW，而循环供热从442.189 MW降低至415.836 MW；改进后S-CO₂循环子系统中主压缩机与高温回热器的㶲损失分别降低了18.943 MW和11.889 MW，降低明显。

3）改进后系统中太阳能的贡献更大，太阳能提供的产出㶲占比从9.846%提高至10.059%。

基金

收起

山西省基础研究计划面上项目(202303021221077)
中央引导地方科技发展资金项目(YDZX20201400001939)
山西省研究生教育创新项目(2022Y133)
