基于改进NSGA-Ⅱ的混合储能系统容量优化配置

PDF下载

李鑫 , 张亚丽 , 李松 , 邱亚 , 仇坤

热力发电 | 低碳电力技术研究专题 2024,53(12): 49-56

收起

热力发电 | 低碳电力技术研究专题 2024, 53(12): 49-56

基于改进NSGA-Ⅱ的混合储能系统容量优化配置

全屏

李鑫, 张亚丽, 李松, 邱亚, 仇坤

作者信息

合肥工业大学电气与自动化工程学院，安徽　合肥　230009

李鑫（1976），男，博士，副教授，主要研究方向为复杂系统建模与控制、神经网络学习与控制等，lixin@hfut.edu.cn。

通讯作者:

张亚丽（1998），女，硕士研究生，主要研究方向为储能系统容量优化配置研究，1447026042@qq.com。

Capacity optimization allocation of hybrid energy storage system based on improved NSGA-II algorithm

Xin LI, Yali ZHANG, Song LI, Ya QIU, Kun QIU

Affiliations

School of Electrical Engineering and Automation, Hefei University of Technology, Hefei 230009, China

出版时间: 2024-12-25 doi: 10.19666/j.rlfd.202405113

文章导航

摘要

收起

针对光伏发电在微电网中的间歇性和不稳定性问题，利用全钒液流电池（vanadium redox batteries，VRB）和超级电容（super capacitors，SC）组成的混合储能系统平抑独立微电网中的功率波动，以提高微电网的供电可靠性。考虑到混合储能系统的容量配置问题，建立最小化混合储能系统年均成本和负荷缺电率的多目标混合储能系统容量优化模型。针对传统精英非支配解排序遗传算法（non-dominated solution sorting genetic algorithm，NSGA-II）求解多目标优化问题时局部搜索能力较差，提出一种基于改进精英保留策略的NSGA-II。该算法通过引入新的适应度函数进行排序，合理保留优秀个体，提升算法的优化效果，从而提升局部搜索能力，不断逼近Pareto实前沿，获得更优的容量配置方案。最后，通过算例验证了所提算法的合理性。

关键词

独立微电网 / 混合储能 / 容量优化配置 / 改进NSGA-II

Abstract

收起

Against the shortcomings of intermittency and instability of photovoltaic power generation in microgrids, a hybrid energy storage system composed of vanadium redox batteries (VRB) and super capacitors (SC) is utilized to smooth out the power fluctuations in standalone microgrids, thus to improve the power supply reliability of standalone microgrids. Considering the capacity allocation problem of the hybrid energy storage system, a multi-objective hybrid energy storage system capacity optimization model that minimizes the average annual cost of the hybrid energy storage system and the load shortage rate is developed. Aiming at the poor local search ability of the conventional elite non-dominated solution sorting genetic algorithm (NSGA-II) algorithm for solving the multi-objective optimization problem, an NSGA-II algorithm based on the improved elite retention strategy is proposed. By introducing a new fitness function, the algorithm is sorted and reasonably retains the elite individuals, so it improves the optimization effect, thus to enhance the local search ability, continuously approach the Pareto true frontier, and obtain better capacity configuration solutions. Finally, the rationality of the proposed method is verified by arithmetic examples.

Key words

stand-alone microgrids / hybrid energy storage / capacity optimized allocation / improved NSGA-II

引用本文

李鑫, 张亚丽, 李松, 邱亚, 仇坤. 基于改进NSGA-Ⅱ的混合储能系统容量优化配置. 热力发电, 2024 , 53 (12) : 49 -56 . DOI: 10.19666/j.rlfd.202405113

Xin LI, Yali ZHANG, Song LI, Ya QIU, Kun QIU. Capacity optimization allocation of hybrid energy storage system based on improved NSGA-II algorithm[J]. Thermal Power Generation, 2024 , 53 (12) : 49 -56 . DOI: 10.19666/j.rlfd.202405113

正文

收起

随着“双碳”目标的实施，太阳能光伏产业将继续扩大规模，并成为实现“双碳”目标的关键。光伏发电以其简便的发电过程和零排放的特性^[1]，在可再生能源中占据重要地位。然而，光伏能源对天气存在依赖性，输出功率波动性大^[2]。而储能系统则为解决这一问题提供了有效的解决方案，其可以存储多余电能，适时释放，缓冲光伏功率波动^[3]。目前，由于微电网对储能系统的多样化应用需求，单一储能技术无法完全满足要求^[4-5]。因此，混合储能系统成为备受关注的研究领域。全钒液流电池和超级电容器的组合为混合储能系统提供了高容量、长寿命和高功率输出的特性，提高了供电可靠性，满足了不同负荷需求。然而，储能设备的高昂价格可能增加系统成本，且其配置不当可能导致供电不足，影响设备正常运行。因此，混合储能系统的容量配置问题成为当前学术界关注的焦点。

文献[6]考虑使用传统精英非支配解排序遗传算法（non-dominated solution sorting genetic algorithm，NSGA-II）来优化混合储能系统的容量配置问题。其目标是在保证微电网正常运行的同时，尽可能地降低经济成本。然而，传统NSGA-II的搜索精度不高，难以获得最优解。文献[7]使用改进的布谷鸟算法求解光储系统的混合储能容量优化配置问题，建立了单目标经济模型，综合考虑了储能系统的投资建设、运行维护过程，优化目标函数包括年均安装运行成本和年均运维成本，但是优化目标过于单一，不具有多目标性。文献[8-9]尝试通过构建多目标函数来解决系统优化问题，并采用线性加权求和方法将多目标优化问题转化为各目标之加权和求解。然而，目标权重的分配受主观性影响较大，难以确定合理的权重，因此解的优越性难以保证。

因此，本文提出一种基于改进NSGA-II的多目标优化求解方法，通过引入新的适应度函数，改善传统算法搜索精度差的缺陷。该方法基于典型光伏发电出力曲线和日负荷曲线，采用小波包分解将光电原始信号分为高频和低频信号，并分别利用全钒液流电池（vanadium redox batteries，VRB）和超级电容（super capacitor，SC）进行补偿^[10]。随后，建立以储能系统年均投资成本最小和负荷缺电率最小为目标函数的多目标混合储能系统（hybrid energy storage systems，HESS）容量优化模型。针对线性加权求解多目标优化问题中时，其目标权重依赖个人主观判断及传统NSGA-II的局部搜索能力较差等问题^[11]，采用改进NSGA-II进行混合储能系统的多目标容量优化配置，为相关决策者提供多种容量优化方案。

1　光储微电网系统结构及数学模型

收起

1.1　光储微电网系统结构

光能的随机性和波动性导致光伏发电输出功率存在较大的波动^[12]，这使得直接供应负载变得困难。引入储能系统到光伏侧可以有效地缓解光伏功率波动的问题。图1为独立光伏微网混合储能系统结构。研究中所考虑的储能型光伏系统的拓扑结构包括光伏微源、混合储能系统以及负载单元。其中，混合储能系统由钒电池和超级电容组成，P_PV为光伏单元总功率，P_VRB为钒电池充放电功率，P_SC为超级电容充放电功率，P_Load为负载功率。

在系统运行时，光伏单元和储能系统共同为微电网中的负载供电。在不考虑能量损失的情况下，独立微电网中的不平衡功率可以定义为负载需求与光伏发电功率之间的差值^[13]。各单元之间的功率平衡关系^[14]为：

P Load (t i) = P PV (t i) + P VRB (t i) + P SC (t i)

(1)

本文混合储能系统由VRB和SC组成。因此混合储能系统功率P_hess为：

P hess (t i) = P VRB (t i) + P SC (t i)

(2)

1.2　光储微电网系统原理

在独立运行的光伏混合储能系统中，混合储能系统主要用于为负载供电^[15]。其中，全钒液流电池和超级电容从开始到t_i时刻累计的充放电电量计算公式^[16-17]为：

{E VRB (t i) = E VRB (0) + ∫ 0 t i P VRB (t i) d t E SC (t i) = E SC (0) + ∫ 0 t i P SC (t i) d t

(3)

式中：E_VRB(0)、E_SC(0)分别为全钒液流电池和超级电容的初始电量；E_VRB(t_i)、E_SC(t_i)分别为储能在0~t_i时段累计的充、放电电量。

{E VRB = max (E VRB (t i)) − min (E VRB (t i)) S SOC, VRB, max − S SOC, VRB, min E SC = max (E SC (t i)) − min (E SC (t i)) S SOC, SC, max − S SOC, SC, min

(4)

式中：E_VRB、E_SC分别为全钒液流电池和超级电容的额定容量；S_SOC,VRB,max、S_SOC,VRB,min、S_SOC,SC,max、S_SOC,SC,min分别为全钒液流电池和超级电容的最大和最小荷电状态。

2　混合储能系统多目标容量优化模型

收起

2.1　目标函数

本文采用2个指标来建立多目标优化模型，分别是储能系统的年均投资成本和负荷缺电率，表征系统的经济性和稳定性。

目标函数为：

{min f 1 = C TC min f 2 = f LPSP

(5)

式中：C_TC为储能总投资成本函数；f_LPSP为负荷失电率函数。

2.1.1　目标函数1:储能年均投资成本最小

储能年均投资成本由储能电池年均购置成本C_I、年均维护成本C_OM、年均更换成本C_R和年均回收残值C_RES组成。

C TC = C I + C OM + C R − C RES

(6)

储能系统的年均购置成本的计算公式为：

{C I = (C BAT + C PCS + C BOP) i ⋅ (1 + i) y (1 + i) y − 1 C BAT = C SC,E E SC + C SC,P P SC + C VRB,E E VRB + C VRB,P P VRB C BOP = C SC, B E SC + C V R B, B E VRB C PCS = C SC,PS P SC + C VRB,PS P VRB

(7)

式中：C_BAT为储能装置单体成本；C_BOP为辅助设备成本；C_PCS为DC/DC以及DC/AC成本；C_SC,E和C_VRB,E分别为全钒液流电池和超级电容的单位容量成本；C_SC,P和C_VRB,P分别为全钒液流电池和超级电容的单位功率成本；C_SC,B和C_VRB,B分别为全钒液流电池和超级电容辅助装置的单位容量成本；C_SC,PS和C_VRB,PS分别为DC/DC以及DC/AC的单位功率成本；i为贴现率；y为工程周期，年。

储能系统的年均维护成本C_OM的计算公式为：

{C OM,VRB = γ E VRB C OM,SC = γ E SC

(8)

式中：γ为容量运维成本的系数。

当储能设备的使用寿命不足以覆盖实际工程项目的整个周期时，需要考虑更换储能设备。N年后，储能系统的年均更换成本的计算公式为：

C R = ∑ k = 1 z C BAT 1 (1 + i) k m i (1 + i) y (1 + i) y − 1

(9)

式中：z为电池在工程中更换的次数；m为电池单体的寿命周期。

储能系统的年均回收残值成本计算公式为：

C RES = ∑ k = 1 z σ RES ⋅ C I 1 (1 + i) k m

(10)

式中：σ_RES为储能装置的回收残值率。

2.1.2　目标函数2:储能系统负荷失电率最小

在光伏独立微电网运行时，光伏发电单元和储能系统共同为负载供电。因此，本文关注的是光储系统保障负载正常运行使用的能力。因此采用负荷缺电率（loss of power supply probability，LPSP）来表征系统供电可靠性^[18-19]。其表达式为：

f LPSP = ∑ i = 1 N [P Loads (t i) − (P PV (t i) + P hess (t i))] Δ t ∑ i = 1 N P L o a d s (t i) Δ t

(11)

式中：P_Loads(t_i)-(P_PV(t_i)+P_hess(t_i))>0；P_Loads(t_i)、P_PV(t_i)和P_hess(t_i)分别为t_i时刻负荷、光伏和混合储能的功率；N为总采样点数。显然f_LPSP越小，供电可靠性越高^[20]。

2.2　约束条件

1）储能单元充放电功率约束

{− P VRB ≤ P VRB (t i) ≤ P VRB − P SC ≤ P SC (t i) ≤ P SC

(12)

式中：P_VRB(t_i)和P_SC(t_i)分别为t_i时刻储能电池的实时功率。

2）储能单元SOC约束

{− S SOC, VRB, min ≤ S SOC,VRB (t i) ≤ S SOC, VRB, max − S SOC, SC, min ≤ S SOC, SC (t i) ≤ S SOC, SC, max

(13)

式中：S_SOC,VRB(t_i)和S_SOC,SC(t_i)分别为VRB和SC在t_i时刻的实时荷电状态。

3）储能单元电量约束

{S SOC, VRB, min E VRB ≤ E VRB (t i) ≤ S SOC, VRB, max E VRB S SOC, SC, min E SC ≤ E SC (t i) ≤ S SOC, SC, max E SC

(14)

式中：E_VRB(t_i)、E_SC(t_i)分别为VRB和SC在t_i时刻的实时电量状态。

2.3　评价指标

反世代距离（inverted generational distance，IGD）衡量了真实的Pareto前沿面上的个体与算法得到的个体集合之间的最小距离^[21]。因此，IGD值越小，说明算法最优解集的分布性和收敛性越好^[22]，IGD的计算公式为：

IGD (O, D) = ∑ s ∈ P d (s, O) | D |

(15)

式中：d(s,O)为s与Pareto近似解集O中所有点之间的欧几里德距离最小值；D为理论上真实Pareto前沿点集；|D|代表真实Pareto前沿点集中点的个数，本文采用枚举法获得真实Pareto前沿，并均匀取50个点。

3　基于改进NSGA-Ⅱ的容量配置

收起

3.1　改进NSGA-Ⅱ

NSGA-II是一种基于遗传算法的演化算法，主要用于解决多目标优化问题^[23]。其利用快速非支配排序和拥挤度距离排序来进行多目标优化，降低了算法的计算复杂度，并确保了解空间中解的多样性和覆盖性。NSGA-II主要包含以下内容。

1)非支配排序

根据个体的适应度和支配关系，将所有个体进行非支配排序并划分等级，等级数字越低表明个体所处的优先级越高^[24]。

2)拥挤度距离

对于同一等级中的个体，使用拥挤度距离作为指标进一步衡量其在解空间中的稀疏性和分布情况，以评价个体的优劣。在同等级的情况下，拥挤度距离越大的个体排序越靠前。

3)精英保留策略

通过将父辈的优秀非支配解集合并到当前种群中，增加优秀个体进入新种群的机会，有利于优秀解的传承和保存，加快种群进化^[25]。

为了改进传统NSGA-II存在的易陷入局部最优解和局部搜索能力较差等问题，本文从以下3个方面对NSGA-II进行了改进。

3.1.1　引入局部搜索操作

为了寻找更优方案，在非支配排序等级为1的点周围进行局部搜索，把搜索后的个体同之前的个体进行比较，保留性能较好的个体，从而寻找到更优的解，以保证解的均匀分布和广泛性。

首先根据目标函数1或目标函数2进行排序，假设非支配排序等级为1的点A(x₁, x₂, x₃, x₄)有相邻点B(y₁, y₂, y₃, y₄)，则搜索范围为以A为中心，半径为x_i-y_i(i=1, 2, 3, 4)的圆，

x i' = x i' ± (x i − y i) × rand ()

，产生新点A′，对A点和A′进行非支配排序，若A′能够支配A，则A′替代A成为更优的解。

3.1.2　改进的精英保留策略

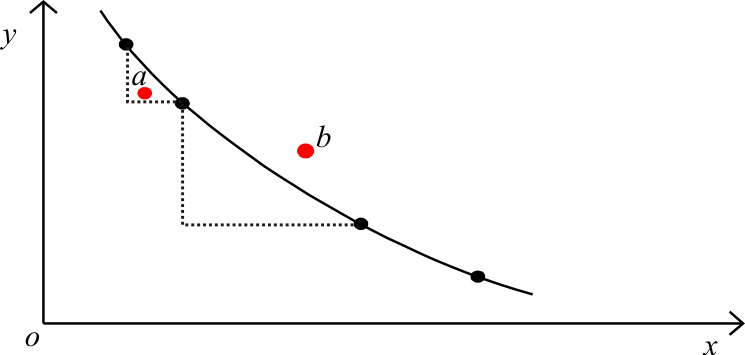

在同一前沿等级下，需要使用拥挤距离进一步衡量个体的优劣。图2为优劣对比示意。由图2可知，点b的拥挤度大于点a的拥挤度，因此点b优于点a，排序靠前。但是从Pareto前沿上分析，显然点a是优于点b的，但是由于拥挤度排序中点a靠后，保留到新种群的可能性较小，不利于算法后期局部寻优，因此引入新的适应度函数，提升算法后期的寻优能力。

首先根据目标函数进行排序，若当前点位于前后2点的连线左侧，则予以保留，确保进入新一代种群，其余点仍然根据支配关系和拥挤度距离正常进行精英保留。

3.1.3　自适应交叉和变异概率

1）自适应交叉算子

交叉概率对种群多样性和算法收敛性有重要影响。前期种群的分散度较高，可以采用较小的种群交叉概率；后期种群不断向最优Pareto前沿收敛，此时可以增大交叉概率，防止种群陷入局部最优。自适应交叉算子计算公式为：

P c = P c, min + i t i t, max (P c, max − P c, min)

(16)

式中：P_c为交叉概率，P_c∈[P_c,min,P_c,max]；P_c,min和P_c,max分别为交叉概率极小和极大值，本文中P_c,min为0.5，P_c,max为1.0；i_t为当前循环代数；i_t,max为最大循环代数。

2）自适应变异算子

随着算法的进行，种群可能会过度聚集在某些区域，导致搜索陷入局部最优解。而变异操作可以有效扩大种群的搜索范围，在后期通过扩大变异概率，可以增加算法的探索性，避免算法早熟。自适应变异公式为：

P m = P m,min + i t i t,max (P m,max − P m,min)

(17)

式中：P_m为变异概率，P_m∈[P_m,min,P_m,max]；P_m,min和P_m,max分别为变异概率极值，本文中P_m,min为0.1，P_m,max为0.7。

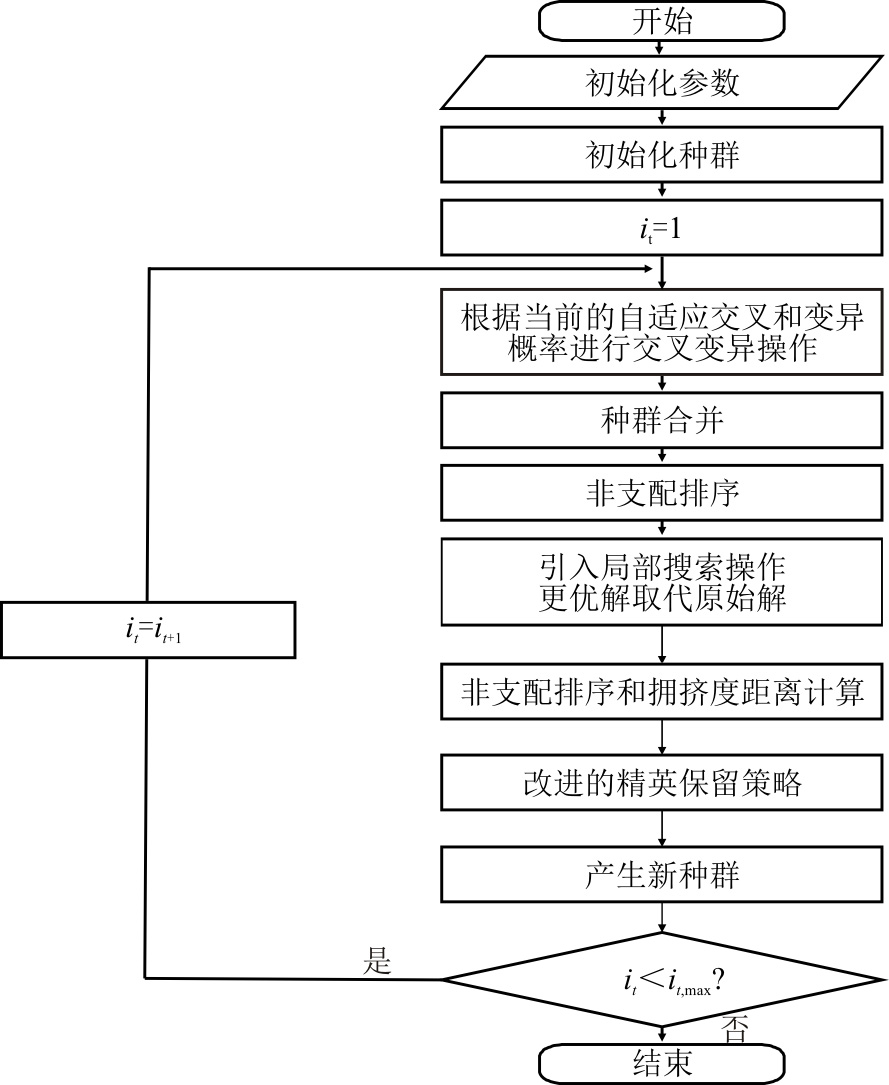

3.2　基于改进NSGA-Ⅱ的容量配置优化流程

本文采用改进NSGA-Ⅱ迭代寻优，在满足负荷需求和系统约束的条件下，逼近真实Pareto前沿。优化配置问题的自变量选取钒电池和超级电容的额定容量、额定功率^[26]，即x=(E_VRB, P_VRB, E_SC, P_SC)。改进NSGA-Ⅱ优化流程如图3所示。

该算法主要步骤如下：

1）输人光伏和负荷数据，初始化种群；

2）交叉和变异产生新的个体；

3）进行快速非支配排序策略和拥挤度计算，以确定个体之间的优劣关系和分布情况；

4）进行局部搜索操作，寻求更优解；

5）使用改进的精英保留策略，合理选择新种群，以确保优秀个体的传承和保存；

判断是否达到目标条件（i_t<i_t,max），如果达到目标条件则终止计算，得到Pareto最优解，不满足则返回步骤3）。

4　算例分析

收起

4.1　基础数据和参数设置

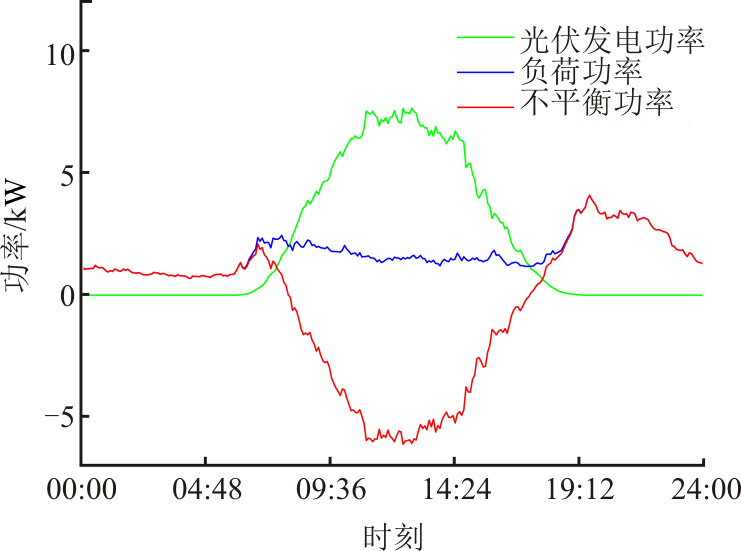

以偏远地区某独立微电网1年的光伏出力功率数据和某户家庭总负荷功率数据为基础，光伏装机容量为8 kW，数据采样间隔为5 min。采用k-means聚类算法进行聚类分析，获取光伏典型日和负荷典型日数据，本文选择出现概率最高的场景进行分析，典型日光伏、负荷功率变化曲线如图4所示。其中，混合储能系统基本参数见表1^[7]。利用混合储能系统调节能量，平衡孤立微电网的供需。小波包分解法具有获取数据细节特征的优点，利用小波包分解方法进行功率分配，得到低频、高频功率分量，钒电池VRB补偿低频部分，超级电容SC补偿高频部分^[27]。

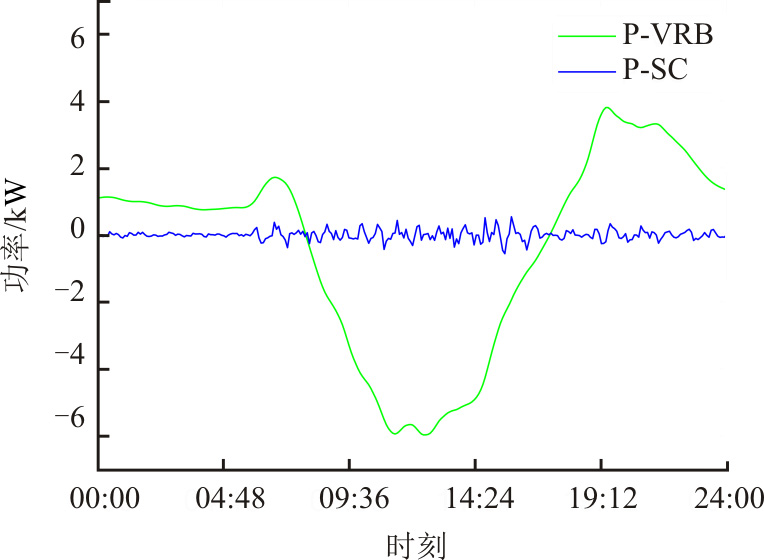

相较于小波分解仅能够对低频信号进行处理的局限性，小波包分解可以进一步分解高频信号，分辨率更高，能够更精准的进行能量分配和优化配置。采用小波包分解算法对混合储能出力的分解结果如图5所示。

4.2　算例分析

本文实验平台采用MATLAB/Simulink，采用标准NSGA-Ⅱ和改进NSGA-Ⅱ对混合储能系统的多目标优化模型进行求解，得到最优Pareto解集。设置种群规模为50，最大迭代次数为200。2种算法寻优结果见表2。

由表2可见，在负荷缺电率为2%的条件下，改进NSGA-II得到储能系统年均投资成本为17 210.777元，而采用传统NSGA-II得到的成本费用为17 314.047元，可知改进NSGA-II使成本费用降低，并且有效减少了算法的迭代次数，加快了寻优速度。因此，改进NSGA-II优化效果和寻优能力更强。

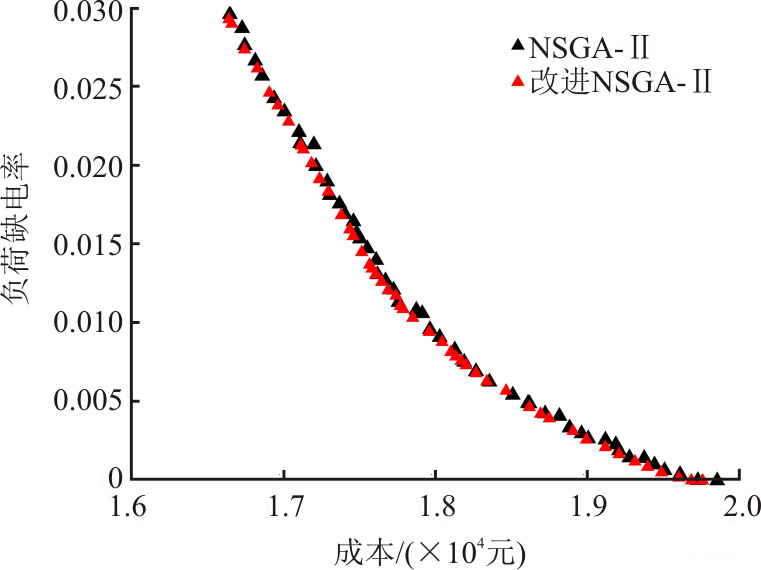

算法所得的Pareto解集中解的分布情况如图6所示。由图6可知，2种算法的Pareto解集在空间上分布的均匀度以及广泛度相差不大。但是改进的NSGA-II的解集明显位于常规NSGA-II的曲线下方，因此改进算法在收敛性上优于传统算法。对于相同负荷失电率的情况，改进的NSGA-II相较于常规的NSGA-II，能够实现更低的成本。

由表2可知，传统NSGA-II得到的全寿命周期成本费用为346 281元，而改进NSGA-II得到的全寿命周期成本为344 215元，改进算法成本低于传统算法，IGD值也更小，证明了改进算法得到的最优解集的收敛性更好，整体优化结果更为合理。通过分析Pareto前沿，权衡系统经济性与波动性，使用者可以根据需要选择不同的配置方案。

5　结论

收起

针对独立光伏混合储能系统，采用小波包对混合储能系统功率即不平衡功率进行分频，并建立了以储能系统年均投资成本最小和负荷缺电率最小为目标的多目标容量配置模型，对系统中混合储能装置容量进行了优化配置。通过算例求解表明，改进的NSGA-II相较于传统NSGA-II具有更高的收敛精度，更容易跳出局部最优解，同时储能配置的全生命周期成本费用也降低了，波动率减小，进一步验证了改进NSGA-II在混合储能系统容量优化配置方面的优越性。
