考虑需求侧与碳捕集的电力系统低碳调度优化研究

PDF下载

路小娟 ¹ , 刘丹 ¹ , 范多进 ² , 张志勇 ²

热力发电 | 电力系统低碳转型研究专题 2024,53(11): 1-9

收起

热力发电 | 电力系统低碳转型研究专题 2024, 53(11): 1-9

考虑需求侧与碳捕集的电力系统低碳调度优化研究

全屏

路小娟¹, 刘丹¹, 范多进², 张志勇²

作者信息

^1.兰州交通大学自动化与电气工程学院，甘肃　兰州　730000

^2.兰州交通大学研究院光热储能综合能源系统工程研究中心，甘肃　兰州　730000

路小娟（1975），女，博士，教授，主要研究方向为智能电网控制，luxj@mail.lzjtu.cn。

通讯作者:

刘丹（1999），女，硕士研究生，主要研究方向为电力系统规划，1319934006@qq.com。

Optimization of low-carbon scheduling of power system considering demand side and carbon capture

Xiaojuan LU¹, Dan LIU¹, Duojin FAN², Zhiyong ZHANG²

Affiliations

^1.College of Automation and Electrical Engineering, Lanzhou Jiaotong University, Lanzhou 730000, China

^2.Engineering Research Center for Photothermal Energy Storage Integrated Energy System, Research Institute of Lanzhou Jiaotong University, Lanzhou 730000, China

出版时间: 2024-11-25 doi: 10.19666/j.rlfd.202403048

文章导航

摘要

收起

为提升风电消纳率，实现能源电力“碳达峰、碳中和”的目标，以电力系统综合成本最低为目标，提出一种新能源电力系统低碳经济优化方法，建立源荷两侧规划模型。首先，源侧对火电机组进行低碳化改造，设溶液存储器与烟气旁路系统，使之成为储液式碳捕集机组，引入可调度资源光热电站（concentrating solar power，CSP）和储能电池与风电协调配合；然后，荷侧调用价格型与激励型需求响应资源进行削峰填谷，调整用户的用电行为与用电量。通过4种案例进行验证，结果表明：从源荷两侧对电力系统进行低碳化改造，有助于促进风电消纳，提高可再生能源的发电占比，提升系统的低碳性能，降低成本。

关键词

需求响应 / 储液式碳捕集 / 可再生能源 / 低碳经济调度

Abstract

收起

In order to enhance the wind power consumption rate, achieve the goal of energy and power carbon peak and carbon neutral, with the goal of the lowest comprehensive cost of the power system, a new energy power system low carbon economic optimization method is proposed to establish the source and load side of the planning model. Firstly, on the source side of thermal power units, low-carbon transformation is performed, and a solution memory and flue gas bypass system is set up to make the unit become a liquid storage carbon capture unit, and dispatchable resources of photovoltaic power plant (concentrating solar power, CSP) and storage battery is introduced to coordinated with wind power. Then, on the load side, the price and incentive-type demand response resources are used for peak shaving and valley filling, and adjusting the users’ power consumption behaviors and power consumption. Finally, four cases are verified, and the results show that, the decarbonization of the power system from both the source and load sides can help promote wind power consumption, increase the share of renewable energy generation, enhance the low-carbon performance of the system, and save costs.

Key words

demand response / liquid storage carbon capture / renewable energy / low carbon economy dispatch

引用本文

路小娟, 刘丹, 范多进, 张志勇. 考虑需求侧与碳捕集的电力系统低碳调度优化研究. 热力发电, 2024 , 53 (11) : 1 -9 . DOI: 10.19666/j.rlfd.202403048

Xiaojuan LU, Dan LIU, Duojin FAN, Zhiyong ZHANG. Optimization of low-carbon scheduling of power system considering demand side and carbon capture[J]. Thermal Power Generation, 2024 , 53 (11) : 1 -9 . DOI: 10.19666/j.rlfd.202403048

正文

收起

随着环境污染问题日益突出，传统发电模式难以满足当前节能减排的需求。化石能源燃烧会产生多种有害气体，控制CO₂的排放以及发展清洁能源已经成为各国关注的重点^[1-2]。碳捕集与封存（carbon capture and storage，CCS）技术^[3]是目前控制电力行业排放CO₂最有效的技术之一，将传统燃煤机组改造为兼备捕碳能力的机组是实现“双碳”目标的关键^[4-6]。文献[7]阐述了CCS技术的运行原理与调峰优势，验证了其与多种机组配合促进风电消纳的效果更为理想；文献[8]将CCS技术运用到综合能源系统中，减少系统碳排放的同时把封存起来的CO₂作为碳源合成天然气进行二次利用，解决电转气过程中的原料供应问题。但是，碳捕集过程中解析CO₂与处理CO₂相互耦合，导致碳捕集能耗与机组出力同增同减，影响了供给负荷的功率。

风光等新能源发电无碳排放，但其具有很强的波动性，会影响电能质量，因此必要时需舍弃部分风电以保证电网的稳定性^[9]。提高风光消纳率已成为亟需解决的问题，相关文献对此进行了研究。文献[10]建立了风电、光伏、光热互补发电模型，提高了风光消纳率和发电系统的稳定性；文献[11]采用多元高斯混合分布和蒙特卡洛对日前预测误差进行场景生成和优化，引入电加热熔盐储热锅炉促进风光电力消纳，增强了低碳运行能力。风电消纳水平与系统碳排放量密切相关，通过提升风电消纳率以代替燃煤机组出力具有现实意义。

除在供电侧发展清洁能源与CCS技术，还需挖掘消费侧的低碳潜力。目前，主要通过电力需求响应（demand response，DR）以调整负荷，从而实现促进风电消纳、节能减排的目的^[12-13]。文献[14]提出了一种DR参与碳捕集设备和耦合电转气的优化方法，结果表明该方法能降低系统成本和CO₂排放量；文献[15]将阶梯式碳交易与DR同时引入综合能源系统，既降低碳排又节约成本，兼顾环保性与经济性。

综上，本文综合考虑储液式碳捕集机组快速调节的特性和DR资源转移与削减负荷的特性，提出一种新能源电力系统低碳调度优化方法，即通过储液式碳捕集机组发挥能量转移的作用以促进源侧的低碳运行，可调度资源光热电站（CSP）与DR资源配合提高系统调度的灵活性，在源荷两侧同时挖掘电力系统调度优化潜力，最后通过算例应用分析进行验证。

1　源侧储液式碳捕集机组模型

收起

1.1　储液式运行方式低碳机理

在传统火电机组中增加碳捕集设备，可实现低碳化改造。从现有研究可知，燃烧后碳捕集机组主要有分流式和储液式^[16-17]2种运行方式。储液式碳捕集系统增设了烟气旁路系统和储液罐。烟气旁路系统能主动排放CO₂到大气中，通过控制烟气流量进而控制碳捕集能耗；储液罐可以灵活调整负荷调度周期内的CO₂吸收量与释放量。某时段内富液储量增多，贫液储量减少时，说明碳捕集运行水平降低，电厂的净出力得到提升；反之亦然。图1为储液式碳捕集系统工作原理。

储液罐可以对吸收塔流出的富液量与再生塔流入的富液量进行解耦，通过调整剩余储液量进行“能量时移”。一方面可以解决捕碳需求与负荷需求的矛盾，减少对环境的负面影响；另一方面，可以捕集高峰期存储的CO₂，从而增大碳捕集能耗，减少机组净出力，进而促进风电消纳。换言之，负荷低谷期低碳排机组出力代替了负荷高峰期部分高碳排机组出力，有利于促进发电侧的低碳经济。

1.2　储液式碳捕集机组模型

碳捕集出力包括净出力与碳捕集能耗^[18-19]，其数学模型为：

{P CCS, i, t = P GS, i, t － P D, i － P B, i, t E G, i, t = e g i P GS, i, t 0 ≤ δ i ≤ 1 E CCS, i, t = E CG, i, t + β δ i E GS, i, t 0 ≤ E CCS, i, t ≤ η β e g i P G, i, max P B, i, t = λ CCS E CCS, i, t

(1)

式中：P_CCS,i,t、P_GS,i,t、P_B,i,t、P_G,i,max分别为碳捕集机组i在t时刻的净出力、总输出功率、运行能耗、最大功率；P_D,i为碳捕集机组的固定能耗；e_gi、δ_i分别为机组i的碳排放强度、烟气风流比；E_GS,i,t、E_CCS,i,t、E_CG,i,t分别为机组i在t时刻产生的CO₂总量、碳捕集总量和储液罐中的待捕集CO₂量；β为碳捕集效率；η为再生塔和压缩机最大工作状态系数；λ为捕集单位CO₂的能耗。

由式(1)可知，储液式碳捕集能耗范围如下：

P D, i ≤ P B, i, t + P D, i ≤ λ η β δ i, max e g i P G, i, max + P D, i

推导可得净出力范围如下：

P G, i, min − λ η β δ i, max e g i P G, i, max − P D, i ≤ P G, i, t ≤ P G, i, max − P D, i

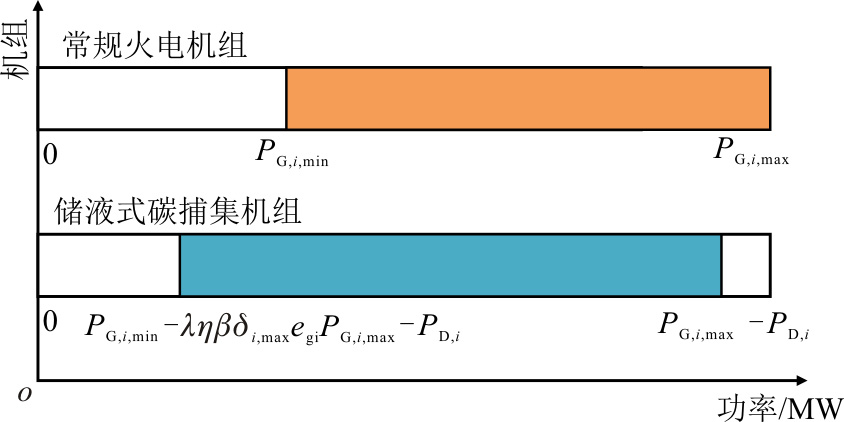

综上所述，储液式碳捕集机组相较于常规火电机组净出力范围更大（图2）。

碳捕集设备中CO₂以化合物的状态存在于储液罐的乙醇胺溶液中，因此需要将待捕集的CO₂转换为溶液体积，用溶液体积代替待捕集的CO₂质量^[20]。具体表达式为：

V CA i, t = E CG, i, t M MEA M C O 2 θ C R ρ R

(2)

式中：V_CAi,t为储液罐在t时段释放CO₂消耗的溶液体积；M_MEA、C_R、ρ_R分别为乙醇胺溶液摩尔质量、浓度、密度；

M C O 2

为CO₂摩尔质量；θ为再生塔解析量。

储液罐的储液量约束与储液变化量约束为：

{V FY i, t = V FY i, t - 1 － V CA i, t V PY i, t = V PY i, t - 1 － V CA i, t 0 ≤ V FY i, t ≤ V CR i, 0 ≤ V PY i, t ≤ V CR i V FY i, 0 = V FY i, 24, V PY i, 0 = V PY i, 24

(3)

式中：V_FYi,t、V_PYi,t分别为机组i的富液罐与贫液罐在t时刻的剩余溶液体积；V_CRi为储液罐的容积；V_FYi,0、V_PYi,0分别为机组i的富液罐与贫液罐初始储液量；V_FYi,24、V_PYi,24分别为1个调度周期结束时机组i富液罐与贫液罐的储液量。

2　荷侧DR资源模型

收起

DR资源主要包括价格型需求响应（price demand response，PDR）与激励型需求响应（incentive demand response，IDR）2种^[21-22]。DR资源可以对用户端的负荷量进行灵活调整，在降低峰谷差的同时缓解供需之间的矛盾，降低配电网的运行成本。

2.1　激励型需求响应模型

IDR是电力公司利用相应的政策手段激励大用户、大负荷签订相应的协议，通过改变用电习惯，按照所签协议对大用户、大负荷进行补偿的一种调度方式，视为一种可调度资源^[23]。IDR的常见类型为可中断负荷，即在负荷高峰期直接削减适量的用电量，并对用户进行补偿。具体表达式为：

P load1, t = P load, t － P IDR, t

(4)

式中：P_load,t、P_load1,t分别为IDR前、后t时刻的负荷量；P_IDR,t为IDR削减的负荷量。

2.2　价格型需求响应模型

PDR计划是一种鼓励电力消费者根据实时变动的电价动态管理其电能消耗，以降低峰值电力需求的一种机制，这种需求响应机制是利用分时电价来影响用户用电量^[24]。通过实行分时电价来改变负荷功率，既保证了用户的用电需要，又削减了尖端负荷。电价弹性系数^[25]模型为：

[λ 1 λ 2 λ 3] = E [d 1 d 2 d 3]

(5)

式中：E为分时电价需求弹性矩阵；λ为负荷变化率矩阵；d为电价变化率矩阵。

3　发电系统调度模型

收起

3.1　目标函数

模型以系统综合成本最优为目标函数进行优化，建立低碳调度模型。目标函数如下：

f 1 = min (C PV + C WP + C CSP + C ESS + C GS + C T + C R + C IDR)

(6)

式中：f₁为总成本；C_PV为光伏电站运行成本；C_WP为风机运行成本；C_CSP为光热电站运行成本；C_ESS为储能电池运行成本；C_GS为火电机组运行成本；C_T为碳交易成本；C_R为溶剂损耗成本；C_IDR为IDR调用成本。

{C PV = ∑ t = 1 24 k PV P PV, t, C WD = ∑ t = 1 24 k WD P WD, t C CSP = ∑ t = 1 24 k CSP P CSP, t, C ESS = ∑ t = 1 24 k ESS P ESS, t C GS = ∑ t = 1 24 ∑ i = 1 N U i, t [(a i P GS, i, t 2 + b i P GS, i, t + c i) + S i, t (1 − U i, t − 1)] S i, t = {HS U i, T down, i ≤ T off, i, t ≤ T cold, i CS U i, T off, i, t ＞ T cold, i C R = ∑ t = 1 24 ∑ i = 1 N T k R φ E CCS, i, t, C IDR = ∑ t = 1 24 k IDR | P IDR, t | C T = k T [E c − ∑ t = 1 24 ∑ i = 1 N (δ h P GS, i, t)]

(7)

式中：k_PV、k_WD、k_CSP、k_ESS分别为光伏、风机、CSP、储能电池的发电成本系数；P_PV,t、P_WD,t、P_CSP,t、P_ESS,t分别为t时刻光伏、风机、CSP、储能电池入网功率；N为机组数；a_i、b_i、c_i分别为机组i的燃煤成本系数；U_i,t、S_i,t、HSU_i、CSU_i分别为t时刻第i台火电机组的开停机状态、开机成本、热开机成本、冷停机成本；T_down,i、T_off,i,t、T_cold,i分别为第i台火电机组的停机时间、关机时间、冷启动时间；k_T、k_R分别为碳交易价格、乙醇胺溶剂成本系数；E_c为火电机组产生的CO₂总量；δ_h为碳排放配额系数；φ、K_IDR分别溶剂损耗系数、IDR调用成本系数；P_IDR,t为t时刻IDR削减的电负荷值。

3.2　约束条件

系统不平衡约束主要有：常规火电机组容量约束、爬坡约束、启停约束（碳捕集机组容量约束、爬坡约束、启停约束与火电机组一致），风力发电约束，IDR约束，烟气风流比约束。

{P GS, i, min ≤ P GS, t, i ≤ P GS, i, max {(T on, t − 1, i − T on, i) (U t − 1, i − U t, i) ≥ 0 (T off, t − 1, i − T off, i) (U t, i − U t − 1, i) ≥ 0 P GS, i, down ≤ P GS, t, i − P GS, t − 1, i ≤ P GS, i, up P var (v) {0 0 ≤ v ＜ v i a + b v 3 v i ≤ v ＜ v r P r v r ≤ v ＜ v o 0 v ≥ v o} a = P r v i 3 v i 3 − v r 3 ， b = P r v r 3 − v i 3 0 ≤ P IDR, t ≤ u i, t P IDR, max 0 ≤ δ i ≤ 1

(8)

式中：T_on,i,t、T_off,i,t、T_on,i、T_off,i分别为第i台机组t时段连续启动时间、连续关机时间、最小启动时间、最小关机时间；P_GS,i,down、P_GS,i,up分别为第i台机组向下爬坡功率、向上爬坡功率；P_var(ν)为单台风电机组功率；ν_i、ν_r、ν₀分别为切入风速、额定风速、切断风速；P_r为风机额定功率；u_i,t为负荷在t时刻的中断状态；δ_i为烟气风流比；P_IDR,max为IDR削减的最大负荷值。

系统平衡约束包括：储能电池约束；CSP的发电系统约束、储能系统约束、集热场约束；PDR约束；功率平衡约束。

{SOC t = SOC t − 1 + Δ (η cha P cha, t E m − P dis, t η dis E m) P bes, t = f cha, t P cha, t + f dis, t P dis, t {f cha, t, f dis, t = {0, 1} f cha, t + f dis, t = {0, 1}

(9)

式中：SOC_t为t时刻荷电状态；η_cha、η_dis为充、放电效率；E_m为电池容量；P_cha,t、P_dis,t为t时刻充电、放电功率；f_cha,t、f_dis,t为储能充电、放电二进制标识，充放电不能同时进行。

{{P csp, t = P sp, t + P tp, t P sp, t = η 1 q sp, t P tp, t = η 2 q tp, t q tes, t = q tes, t − 1 + η 3 q st, t − q tp, t q sf, t = q sp, t + q tp, t ∑ t = 1 24 P PDR, t = ∑ t = 1 24 P t P PDR, t = P PV, t + P WD, t + P CSP, t + = P ESS, t − P IDR, t + ∑ i = 1 N P CCS, i, t

(10)

式中：P_sp,t、P_tp,t分别为t时刻集热系统、储热系统提供的电功率；q_sp,t、q_tp,t分别为t时刻集热系统、储热系统输出的热功率；η₁和η₂均为发电系统的热电转换效率；q_tes,t为t时刻储热装置容量；q_st,t为t时刻集热系统输入热功率；η₃为储热系统转换效率；q_sf,t为t时刻集热场输出总热功率；P_t、P_PDR,t分别为PDR前后t时刻的负荷功率，PDR前后负荷总功率不变。

4　算例应用分析

收起

4.1　调度结果分析

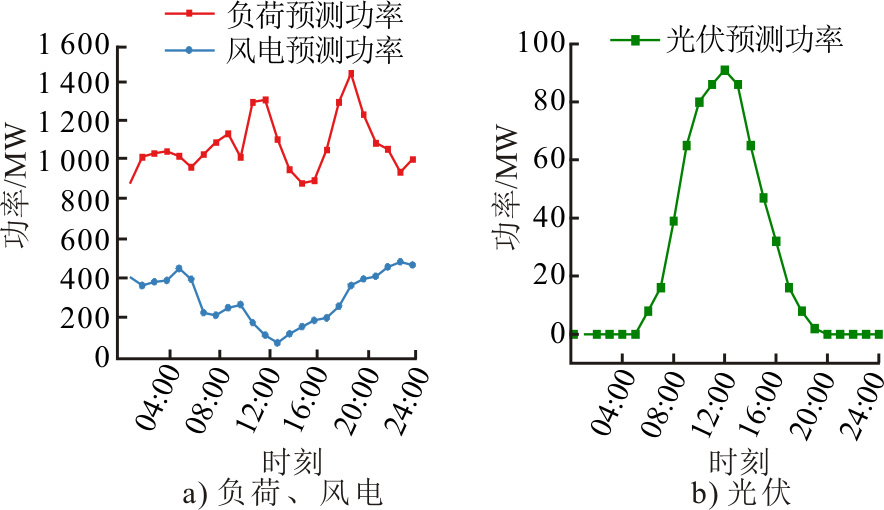

火电机组改造时，引入可调度资源CSP和储能电池，与不可调度资源风电和光伏一起组成含双重需求侧响应的电力系统低碳调度模型。图3为风电、光伏以及负荷预测功率。各机组参数见表1—表5。

本文设置4种案例分析所建模型：

1）配备常规火电机组，不含碳捕集机组，不考虑DR资源；

2）配备常规火电机组与储液式碳捕集机组，不考虑DR资源；

3）配备常规火电机组与储液式碳捕集机组，仅考虑PDR；

4）配备常规火电机组与储液式碳捕集机组，考虑PDR与IDR。

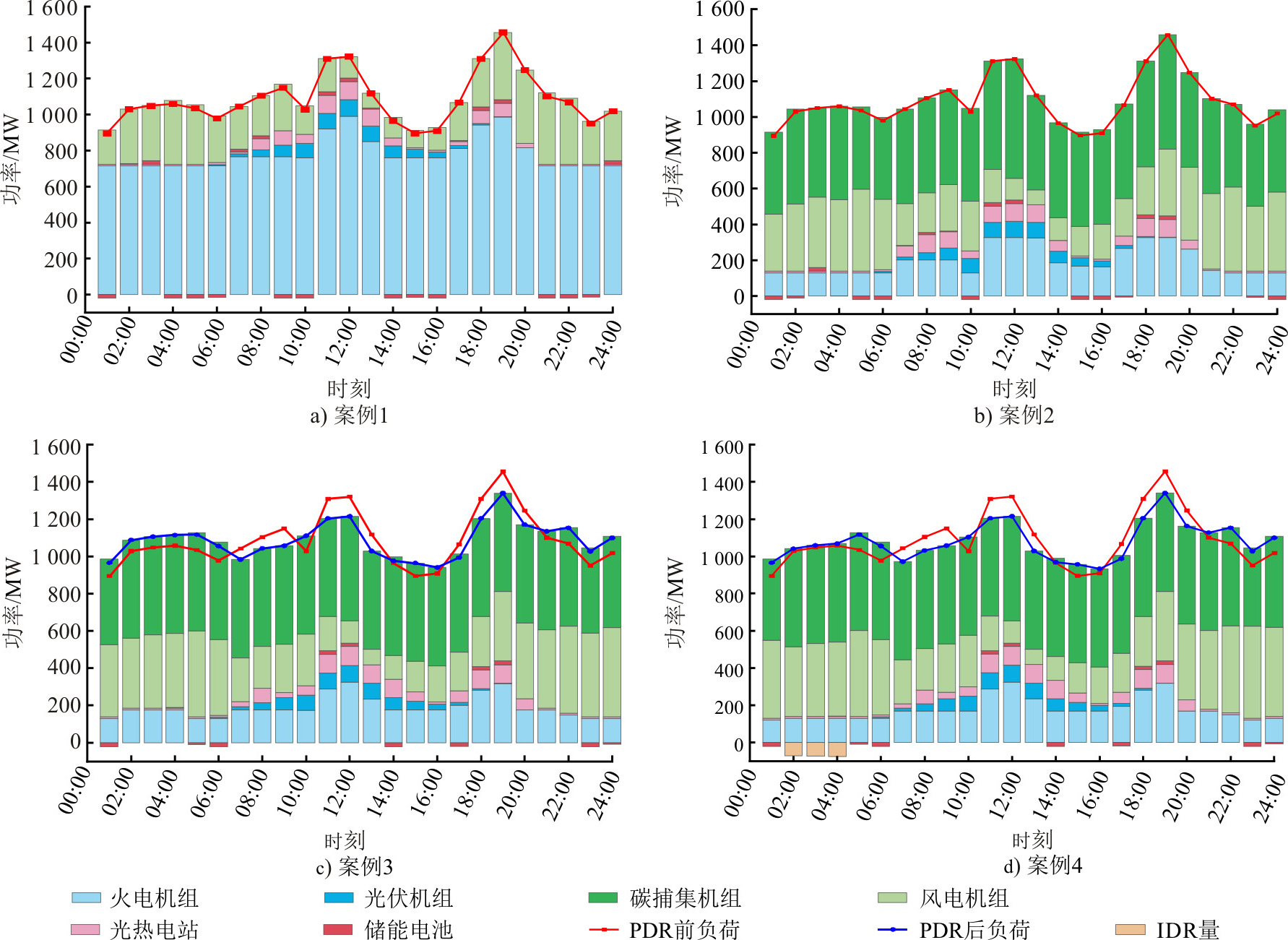

图4为不同案例的机组调度结果。由图4可知，案例1由常规火电机组提供大部分负荷，风电与光伏承担了小部分负荷，CSP在中午光照充足时出力高，通过启停调峰发挥其调峰优势，以减少火电机组启停次数与燃煤成本，缓解调峰压力。在负荷需求低的时段碳捕集机组净出力下限更低，消纳了部分风电；虽然低碳机组承担了大部分的负荷压力，但其他高碳机组均存在开机状态，其产生的CO₂占据了系统的碳排放配额，与低碳理念相悖，导致碳交易收益降低，因此系统的低碳性能需要进一步挖掘。

案例3在案例2的基础上引入了PDR，从荷侧挖掘系统的低碳潜力。PDR可将高峰时段的部分负荷量转移到低谷时段处理。从案例3调度结果可以看到，PDR对负荷曲线具有平缓作用，在01:00—06:00、21:00—24:00的平谷时段，负荷量提高，促进了风电消纳，代替了部分高碳机组出力；在07:00—09:00、11:00—13:00、17:00—20:00顶峰时段，负荷下降，缓解了碳捕集能耗的压力，抑制高碳机组出力直接降低了碳排放量，使碳排放配额有部分冗余，提高了碳交易收益。案例4在荷侧实行PDR与IDR共同作用的双重需求侧响应。在02:00—04:00 IDR削减了部分负荷，为低碳机组出力争取了契机，等效为零碳排虚拟电源发电代替高碳机组发电，被代替的高碳机组功率越多，启停次数越少，碳排量就越少。

表6给出了不同案例的调度成本。案例1中需要考虑火电机组的启停成本，为保证经济最优选择舍弃一部分风电，所以弃风量较高，且案例1未引入碳捕集设备，导致碳排量很高。对比案例1和案例2的数据可知：储液式碳捕集机组促进了风力发电对火电机组的替代，但仍有弃风现象存在；由于碳捕集过程中所需的能耗由燃煤机组提供，导致火电机组成本增加了75 253美元，增加的这部分成本远小于碳交易收益，所以综合成本仍减少92 856美元。案例2验证了储液罐对捕碳需求进行能量时移的有效性。案例3引入的PDR对系统低碳经济调度具有一定促进作用，碳排量、弃风量、综合成本较案例2分别降低了26.8%、3.0%、16.3%。案例4同时考虑PDR和IDR进行双重需求侧响应，实现了调度周期内风电全部消纳，与案例3相比，案例4的碳排量减少了318 t，综合成本降低了6 138美元，进一步挖掘了低碳潜力。

4.2　碳交易价格变化敏感性分析

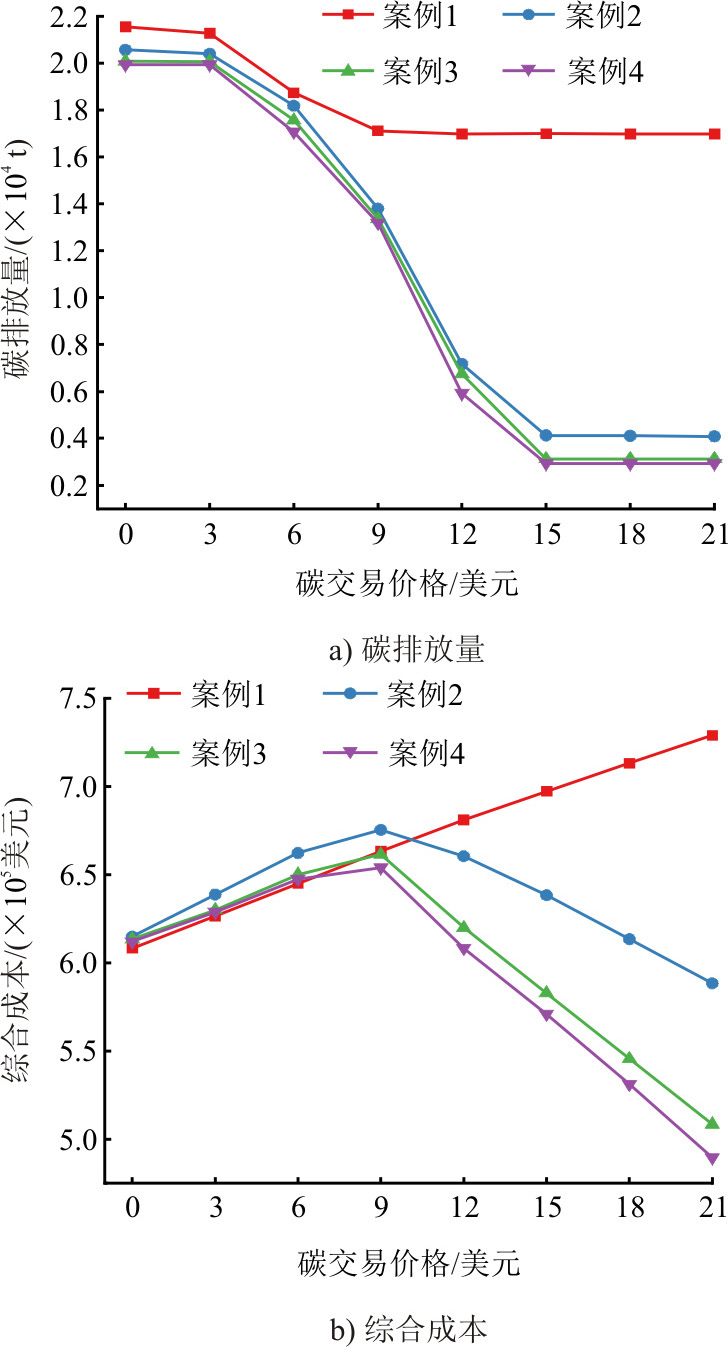

碳交易价格的变化会影响系统运行，图5给出了碳交易价格在0~21美元/t且以3美元为步长增长时的碳排放量曲线与综合成本变化曲线。由图5a)可知：在碳交易价格为0美元/t时，各案例碳排放量就有差异；在0~3美元/t时，碳排量对价格的变化并不敏感；超过3美元/t时，碳排量随着碳交易价格增大而减少，最终趋于稳定。案例1碳排放量曲线较为平缓，在9美元/t时趋于稳定，这是由于案例1的燃煤机组全为高碳排机组，提高碳交易价格并不能抑制碳排放量。案例2、案例3、案例4配备了碳捕集设备。当碳交易价格在3~15美元/t时，碳排放量曲线陡然下降，在该区间提高碳交易价格能提升碳捕集机组出力，束缚碳排放强度高的火电机组运行，促进碳捕集与封存。当碳交易价格超过15美元/t时，最大碳捕集能耗受限，碳排量不再受碳交易价格影响。

由图5b)可知，在碳交易价格为0美元/t时，由于没有碳捕集设备的投资成本，案例1的成本低于其他3个案例，随着碳交易价格的提升，案例1综合成本呈一阶线性关系不断上升，其他案例均先升后降。综合成本在碳交易价格9美元/t转折，碳交易价格小于9美元/t时，案例2、案例3、案例4的碳交易价格与综合成本正相关，原因是碳交易成本占比尚小，仅减少碳排量带来的碳交易收益远小于多种机组组合的运行成本；碳交易价格大于9美元/t后，案例2、案例3、案例4的碳交易价格与综合成本负相关，原因是随着碳交易价格的提升，碳交易成本所占比例越来越大，系统为了控制总成本从而提升碳捕集能力，少于碳交易配额的碳排放量均作为碳交易的收益，碳交易收益的优势逐渐显现，系统综合成本呈下降趋势。而案例1中产生的CO₂全部排放，远超过了市场的碳交易配额，提高价格只会使碳交易成本不断增加，进而导致综合成本增加。由图5可知，案例4的综合成本最优，储液式碳捕集方式与双重需求侧响应联合发扬了碳捕集电厂的低碳优势，缩小了局限性。

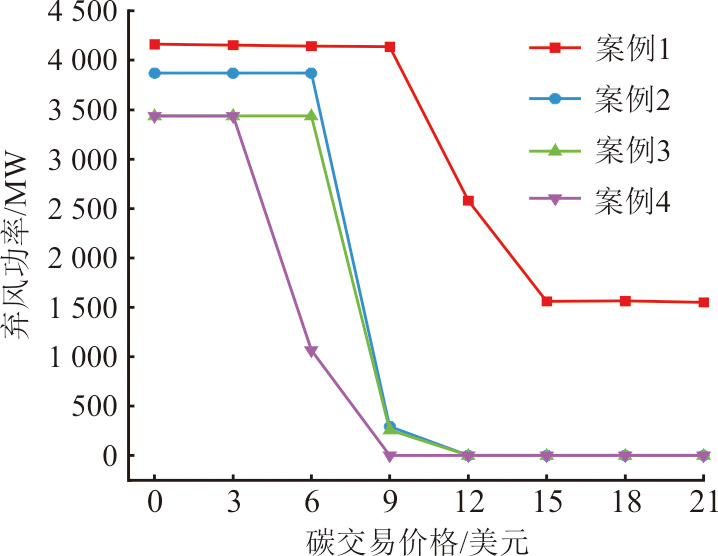

图6为碳交易价格变化对弃风功率的影响，其原理与碳交易价格影响综合成本的原理相似。由图6可见：案例2增设储液罐，使碳捕集机组净出力更低，以便消纳更多的风电；案例3、案例4的初始弃风功率低于案例2，原因在于碳捕集带来的收益远小于消耗的醇胺溶剂成本，为保证经济最优额外消纳了部分风电；案例4在碳交易价格较低时就可实现全额消纳。

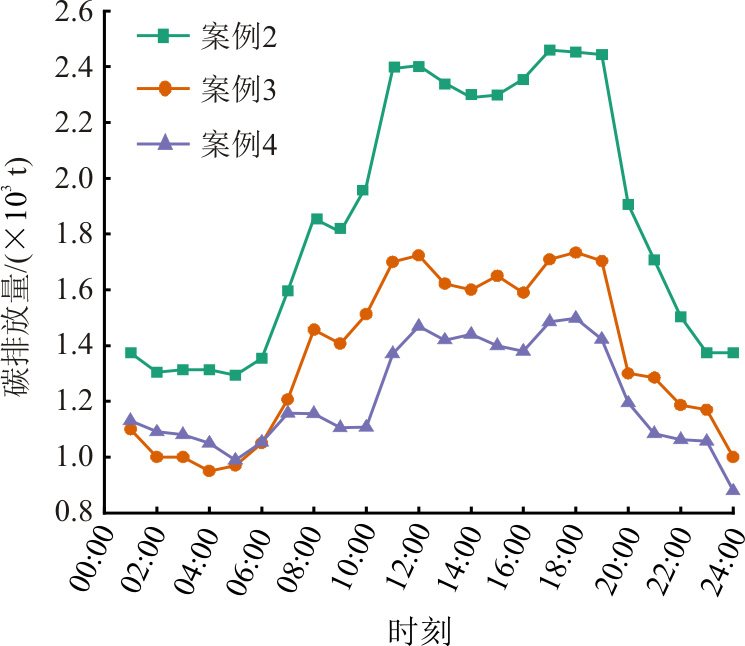

案例1中CO₂排放量远高于其他案例，图7对比了案例2—案例4的碳排放曲线。由图7可知：3条碳排放曲线变化趋势相同；且案例4的碳排放曲线整体最低，但00:00—05:00时段，案例4的碳排放量高于案例3。原因是为避免碳捕需求和负荷需求之间的矛盾，系统选择在谷时段释放储存在储液罐中的CO₂，从而提升净出力，避免峰时碳捕集能耗占比过高。

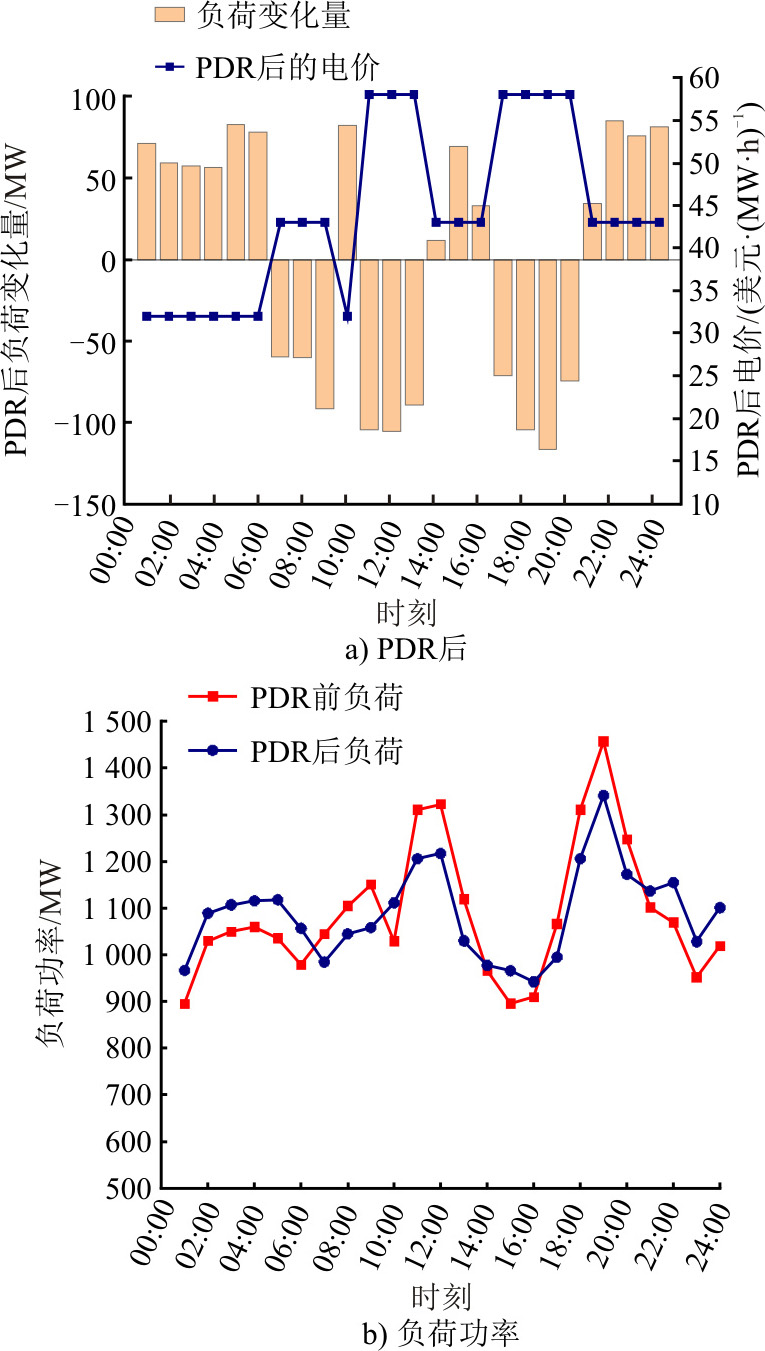

图8为PDR前后负荷与电价变化。由图8a)可知，PDR实施后，负荷变化量与电价呈负相关。在00:00—06：00时段负荷量随电价降低而升高；在平时与峰时又随着电价升高而降低。由图8b)可知，PDR可以平缓负荷曲线。在平谷时段提升负荷，促进风电消纳；在峰时段转移负荷，缓解捕碳需求与负荷的压力。

表7为PDR前后负荷功率峰谷差。由表7数据可知：PDR调用后转移的总负荷量为1 758.6 MW，最大峰谷差由562.4 MW降低到398.6 MW，降低了163.8 MW；波峰和波谷均有不同程度的削减和提升，通过调整各个时段的负荷量实现了荷侧的削峰填谷。

5　结论

收起

本文以系统综合成本最低为目标，建立了含储液式碳捕集设备与双重需求侧响应协调作用的低碳调度优化模型，从源-荷两侧入手挖掘系统的低碳潜力。通过对4种案例进行分析，得出以下结论。

1）对传统火电机组进行低碳改造具有现实意义，改造后系统的CO₂排放量与弃风量分别减少了13 245 t、1 277 MW·h，在降低CO₂排放量的同时提升了风电消纳功率，还能从碳交易中受益。

2）储液式碳捕集设备能够实现能量时移，选择合适的时机排放CO₂，合理规划碳捕集能耗，抑制高碳排机组出力，提高了系统调度的灵活性。

3）PDR可以对负荷功率进行无偿转移，IDR可以对负荷功率进行有偿削减，两者配合使负载曲线更加平滑，等效为零碳排虚拟电源功率代替高碳机组出力，符合系统的低碳理念，进一步挖掘了系统的低碳性能。

4）通过对比不同碳交易价格下的CO₂排放量与综合成本以及弃风功率，证明本文所提方法有效。
