热力发电

项目	数值	项目	数值
级间冷却器最小温差/℃	10^[14]	压气机效率/%	85^[19]
冷箱最小温差/℃	4^[20]	空气透平效率/%	85^[19]
蒸发器最小温差/℃	4^[20]	ORC透平效率/%	80^[14]
低温加热器最小温差/℃	7^[20]	液空泵效率/%	70^[19]
ORC各换热器最小温差/℃	5^[20]	ORC泵效率/%	75^[21]
高温加热器出口空气温度/℃	320	充放电时长/h	8
法向辐射强度/(W·m^–2)	800	集热器出口熔盐温度/℃	400
单个集热器长度/m	150.00^[22]	集热器开口宽度/m	5.76^[23]
集热器数量	31	最大光学效率/%	74^[22]
环境温度/℃	25^[20]	环境压力/MPa	0.1^[12]

项目	数值	项目	数值
级间冷却器最小温差/℃	10^[14]	压气机效率/%	85^[19]
冷箱最小温差/℃	4^[20]	空气透平效率/%	85^[19]
蒸发器最小温差/℃	4^[20]	ORC透平效率/%	80^[14]
低温加热器最小温差/℃	7^[20]	液空泵效率/%	70^[19]
ORC各换热器最小温差/℃	5^[20]	ORC泵效率/%	75^[21]
高温加热器出口空气温度/℃	320	充放电时长/h	8
法向辐射强度/(W·m^–2)	800	集热器出口熔盐温度/℃	400
单个集热器长度/m	150.00^[22]	集热器开口宽度/m	5.76^[23]
集热器数量	31	最大光学效率/%	74^[22]
环境温度/℃	25^[20]	环境压力/MPa	0.1^[12]

运行模式	项目	数值
S-LAES	压缩耗功/kW	20 384
液空泵耗功/kW	305
空气透平入口温度/℃	320.0
空气透平做功/kW	13 786
ORC净功/kW	1 051
热电发电机做功/kW	221
液化率/%	85.3
RTE/%	72.4
㶲效率/%	38.0
LAES	压缩耗功/kW	20 384
液空泵耗功/kW	305
空气透平入口温度/℃	173.6
空气透平做功/kW	10 291
ORC净功/kW	933
热电发电机做功/kW	13
液化率/%	85.3
RTE/%	53.6
㶲效率/%	53.6

运行模式	项目	数值
S-LAES	压缩耗功/kW	20 384
液空泵耗功/kW	305
空气透平入口温度/℃	320.0
空气透平做功/kW	13 786
ORC净功/kW	1 051
热电发电机做功/kW	221
液化率/%	85.3
RTE/%	72.4
㶲效率/%	38.0
LAES	压缩耗功/kW	20 384
液空泵耗功/kW	305
空气透平入口温度/℃	173.6
空气透平做功/kW	10 291
ORC净功/kW	933
热电发电机做功/kW	13
液化率/%	85.3
RTE/%	53.6
㶲效率/%	53.6

考虑灵活运行模式的太阳能集成液化空气储能系统性能研究

PDF下载

祝洪青 ¹ , 周宇飞 ² , 张汉飞 ² , 段立强 ²

热力发电 | 长时储能技术研究专题 2024,53(10): 32-40

收起

热力发电 | 长时储能技术研究专题 2024, 53(10): 32-40

考虑灵活运行模式的太阳能集成液化空气储能系统性能研究

全屏

祝洪青¹, 周宇飞², 张汉飞², 段立强²

作者信息

^1.国核电力规划设计研究院有限公司，北京　100095

^2.华北电力大学能源动力与机械工程学院，北京　102206

祝洪青（1972），男，教授级高级工程师，主要研究方向为火电厂、核电常规岛热力系统及设备，zhuhongqing@spic.com.cn。

通讯作者:

张汉飞（1986），男，博士，讲师，主要研究方向为先进能量系统集成优化，hanfei.zhang@ncepu.edu.cn。

Performance of an integrated solar liquid air energy storage system with flexible operation mode

Hongqing ZHU¹, Yufei ZHOU², Hanfei ZHANG², Liqiang DUAN²

Affiliations

^1.State Nuclear Electric Power Planning Design & Research Institute Co., Ltd., Beijing 100095, China

^2.School of Energy, Power and Mechanical Engineering, North China Electric Power University, Beijing 102206, China

出版时间: 2024-10-25 doi: 10.19666/j.rlfd.202406140

文章导航

摘要

收起

针对目前液化空气储能系统往返效率偏低的问题，提出了操作更加灵活的新型耦合太阳能热的液化空气储能系统。该系统放电过程配备了串联双级空气加热器，可在提高往返效率的同时允许系统在低太阳辐照情况下以传统方式运行。对新系统进行了主要参数敏感性分析和㶲分析，结果表明：在允许范围内，液化温度越低，充电压力越低，放电压力越高，系统往返效率越高；系统最优往返效率可达72.4%，太阳辐射不足时系统仍能以53.6%的往返效率运行；系统㶲效率为38.0%，其中太阳能集热场的㶲损最大，占总㶲损的52.4%，其次是节流阀与热电发电机；在换热器中，冷箱和蒸发器㶲损较大。

关键词

液化空气储能 / 太阳能 / 槽式集热器 / 系统集成 / 图像㶲分析

Abstract

收起

A new type of liquid air energy storage (LAES) system coupled with solar energy is proposed to address the issue of low round-trip efficiency (RTE) in current LAES systems. The discharging process of the new system is equipped with series-connected two-stage air heaters, which improves the RTE while allowing the system to operate in conventional ways under low solar radiation conditions. Sensitivity analysis of main parameters and exergy analysis are conducted on the new system, and the results show that, within the allowable range, the lower the liquefaction temperature, the lower the charging pressure and the higher the discharging pressure, resulting in higher RTE of the system. The optimal RTE of the system can reach 72.4%, and the system can still operate at an RTE of 53.6% when solar radiation is insufficient. The exergy efficiency of the new system is 38.0%, among which the solar collector field has the highest exergy destruction, accounting for 52.4% of the total exergy destruction, followed by the throttle valve and thermoelectric generator. In heat exchangers, there is significant exergy destruction in cold boxes and evaporators.

Key words

liquid air energy storage / solar energy / parabolic trough collector / system integration / image exergy analysis

引用本文

祝洪青, 周宇飞, 张汉飞, 段立强. 考虑灵活运行模式的太阳能集成液化空气储能系统性能研究. 热力发电, 2024 , 53 (10) : 32 -40 . DOI: 10.19666/j.rlfd.202406140

Hongqing ZHU, Yufei ZHOU, Hanfei ZHANG, Liqiang DUAN. Performance of an integrated solar liquid air energy storage system with flexible operation mode[J]. Thermal Power Generation, 2024 , 53 (10) : 32 -40 . DOI: 10.19666/j.rlfd.202406140

正文

收起

根据国际能源署数据，2023年全球可再生能源装机容量比2022年增长了50%，装机容量的增长速度比过去30年任何时候都快^[1]。可再生能源的主要问题是输入波动较大，电网无法全部消纳其发电量^[2]。而储能技术可以实现需求侧管理，平抑新能源电力波动^[3-4]，促进可再生能源的应用和发展。

电网级储能技术包括抽水蓄能、压缩空气储能和液化空气储能（liquid air energy storage，LAES）。抽水蓄能电站的选址需要满足水位落差，初投资高。压缩空气储能具有储存能量大、输出功率高等优点^[5]，但其需要密封性能好的地下洞穴以储存高压空气^[6]。LAES概念于1977年被Smith提出^[7]，系统中的高压空气会被冷却到低温，再经膨胀过程以常压、液态存储，摆脱地理条件限制的同时提升了能量密度^[8]，具有极大发展前景。

LAES技术面临的主要问题是往返效率（round trip efficiency，RTE）较低，一般在40%~55%^[9-11]。She等人^[12]利用有机朗肯循环（organic Rankine cycle, ORC）吸收LAES系统的多余压缩热，往返效率提高了12%。Park等人^[13]利用外部冷源液化天然气冷却多级压缩过程并提供额外膨胀功，系统往返效率达到187.4%。Nabat等人^[14]将外部热能引入LAES系统中，利用低质量电能转变为热能存储在混凝土棒阵列中，放电过程可用此热能复温空气至1 300 K，该系统往返效率达到61.13%，㶲效率为52.84%。可见，外部能量的引入可大幅改进LAES系统性能。太阳能作为一种易获取的清洁能源，也可用于辅助LAES系统性能提升。宋锦涛^[15]将蓄热太阳能系统和海水淡化系统集成到LAES系统中，往返效率高达132.2%。Derakhshan等人^[16]将槽式太阳能集热系统与LAES系统相结合，㶲分析结果表明槽式集热器是㶲损占比最大的部件。Nabat等人^[17]将聚光太阳能技术与LAES系统相耦合，该系统往返效率和㶲效率分别为54.05%和46.51%。可见，太阳能的引入可显著提升LAES系统往返效率。但是，上述研究在放电过程中均使用太阳能热作为唯一热源来加热做功空气，该配置在太阳辐射强度较低时无法复温空气，系统将面临放电过程无法启动的问题；同时，余热利用系统能量损失巨大。

基于上述问题，本文提出了一种新型耦合太阳能热的LAES系统（solar coupled liquid air energy storage，S-LAES）。该系统将太阳能热与LAES系统灵活集成，使用串联双级空气加热器（压缩热空气加热器和太阳能热空气加热器）连续提高放电过程做功空气温度，同时系统在连续低太阳辐照天气依然能够以基础LAES模式运行。对S-LAES系统进行了主要参数敏感性分析和㶲分析，揭示了系统性能和节能潜力。研究结果可为太阳能辅助LAES系统提供新的参考。

1　S-LAES系统描述

收起

S-LAES系统包括基础LAES模块、余热利用模块和太阳能热收集模块，系统结构示意如图1所示。S-LAES系统运行流程如下。

1）充电过程　空气从压气机1入口进入，首先经历4级压缩与级间冷却过程。导热油从冷油罐中流出，进入级间冷却器带走空气压缩产生的热量储存到热油罐中。随后，高压空气进入冷箱，吸收未液化空气和蓄冷流体的冷能，达到较低温度后，再经节流阀膨胀至常压。节流阀出口的气液混合态空气流入气液分离器，产生的液态空气流入液空罐，未液化空气返回冷箱释放冷能。

2）放电过程　液态空气从液空罐中流出，被液空泵加压后进入蒸发器蒸发。蒸发器1的蓄冷流体为丙烷，蒸发器2的蓄冷流体为甲醇。吸收了冷能的蓄冷流体存储到冷储罐中，下次充电时再将冷能传递给高压空气。蒸发器2出口的空气依次流经低温加热器和高温加热器，分别吸收压缩热和太阳能热，逐步提高温度，最后进入空气透平做功。为了充分利用余热，系统耦合了ORC和热电发电机。ORC工质加压后先在预热器中与空气透平排气换热，随后进入ORC换热器吸收剩余空气压缩热，再进入透平做功。ORC换热器出口的导热油与低温加热器出口的导热油混合，进入到热电发电机中被环境水冷却，利用温差发电。在太阳能热收集模块中，当太阳辐照强度足够时，熔盐从冷罐中流出，在集热器中吸收太阳能热后再储存到热罐中。当放电进行时，高温熔盐从热罐流入高温加热器加热做功空气，最终再返回到冷罐中。

3）灵活运行模式　系统以上述额定工况运行时，阀门V1、V3和V5全开，阀门V2、V4和V6全关。如遇到连续恶劣天气导致高温熔盐缺失时，S-LAES系统以基础LAES模式运行。此时，阀门V1、V3和V5全关，阀门V2、V4和V6全开，高温加热器退出运行，仅低温加热器工作。此灵活运行模式可使系统在任何天气情况下进行放电，保证了基本输出功率。

S-LAES系统主要设计参数见表1。ORC工作流体为R32，因其对环境的破坏更小^[18]，太阳能集热场工质为太阳盐（60% NaNO₃+40% KNO₃），导热油为Dowtherm-G型。

2　模型与评价指标

收起

使用Aspen Hysys软件搭建了S-LAES的系统模型。模拟基本假设和边界条件如下：

1）空气被视为由氧气与氮气组成的理想气体；

2）忽略换热器压降以及流体流动时动能和势能变化；

3）忽略换热器、管道和储罐中各工质热损失；

4）环境温度为25 ℃，大气压力为0.1 MPa。

2.1　数学模型

压气机和泵都消耗电能以实现对流体的增压与输送，其等熵效率表达式为^[20]：

η c = h out,is − h in h out − h in

(1)

式中：η_c为压缩设备的等熵效率；h为流体比焓，kJ/kg；下标in和out分别代表进口和出口状态；下标is代表等熵绝热状态。

压气机与泵的耗功可用下式计算^[20]：

W c = m in (h out − h in)

(2)

式中：W_c为压缩设备耗功，kW；m为流体质量流量，kg/s。

透平等熵效率的表达式为^[20]：

η t = h in − h out h in − h out,is

(3)

式中：η_t为透平的等熵效率。

透平做功可用下式计算^[20]：

W t = m in (h in − h out)

(4)

式中：W_t为透平做功，kW。

系统中换热器能量平衡方程为^[17]：

m cs,in (h cs,out − h cs,in) = m hs,in (h hs,in − h hs,out)

(5)

式中：下标cs和hs分别代表冷流体和热流体。

槽式集热器的能量平衡方程为：

Q solar = m ms,in (h ms,out − h ms,in)

(6)

式中：Q_solar为集热器吸收的太阳能热，kW；下标solar代表熔盐。

忽略太阳能集热系统的管道热损失，Q_solar可由下式计算^[17]：

Q solar = η op DNI ⋅ WID ⋅ L ⋅ N

(7)

式中：η_op为集热器光学效率；DNI为法向辐射强度，W/m²；WID和L分别为集热器宽度和长度，m；N为集热器数量。

热电发电机的输出功率为^[14]：

W TEG = Q h η TEG

(8)

式中：W_TEG为热电发电机输出功率，kW；Q_h为冷却水吸热量，kW；η_TEG为热电发电机效率。

η_TEG可用下式计算^[14]：

η TEG = η carnot 1 + ZT average − 1 1 + ZT average + T cs / T hs

(9)

式中：T_cs和T_hs分别为冷、热流体工作温度，K；η_carnot为冷、热源温度分别为T_cs和T_hs的卡诺循环效率；ZT_average为半导体性能参数，取值可参考文献[14]。

2.2　评价指标

液化率反映了系统蓄释冷部分的性能，可用下式计算^[20]：

R l = m 13 m 12 × 100 %

(10)

式中：R_l为液化率，%。

S-LAES系统对外输出的总净功率被定义为：

W net = W AT + W OT + W TEG − W LAP − W ORCP

(11)

式中：W_AT为空气透平总功，kW；W_OT为ORC透平做功，kW；W_LAP为液空泵耗功，kW；W_ORCP为ORC泵耗功，kW。

往返效率RTE为净输出功率与充电过程压气机消耗功率的比值，是系统层面的重要评价指标，可用下式计算：

RTE = W net t dis W AC t cha

(12)

式中：W_AC为压气机总耗功，kW；t_cha和t_dis分别为充、放电过程时长，h。

利用热力学第二定律全面评价系统性能，流股的㶲为^[24]：

E x = m [(h - h 0) - T 0 (s - s 0)]

(13)

式中：E_x为流股㶲，kW；s为流股比熵，kJ/(kg∙K)；下标0代表环境状态。

太阳能输入㶲的计算公式为^[16]：

E x,solar = D DNI ⋅ W ID ⋅ L ⋅ N [1 － 43 T a T s + 13 (T a T s) 4]

(14)

式中：E_x,solar为太阳能输入㶲，kW；T_a为环境温度，K；T_s为太阳表面温度，K。

S-LAES系统总㶲效率的计算公式为^[24]：

η ex = (W AT + W OT + W TEG − W LAP − W ORCP) t dis (W AC + E x,solar) t cha

(15)

图像㶲（energy utilization diagram，EUD）分析方法是Ishida于1982年提出的先进㶲分析方法^[25]，与传统黑箱模型不同，图像㶲分析揭示了能量转化过程中能量品位和数量的变化。EUD图的横坐标为能量转化数量，纵坐标为能级。每个能量转化过程有能量释放侧A_ed和能量接受侧A_ea，两者间的面积代表能量转化过程中的㶲损。能级定义为：

A = Δ E x Δ H

(16)

式中：A为能级；ΔE_x为过程中的㶲变，kW；ΔH为过程中的焓变，kW。

3　结果与讨论

收起

下面对充放电过程、余热利用部分以及太阳能利用部分主要参数变化对S-LAES系统性能的影响进行分析，并对系统进行㶲分析，进一步揭示系统节能潜力。在进行参数敏感性分析时，无关参数保持不变。

3.1　充电过程参数影响

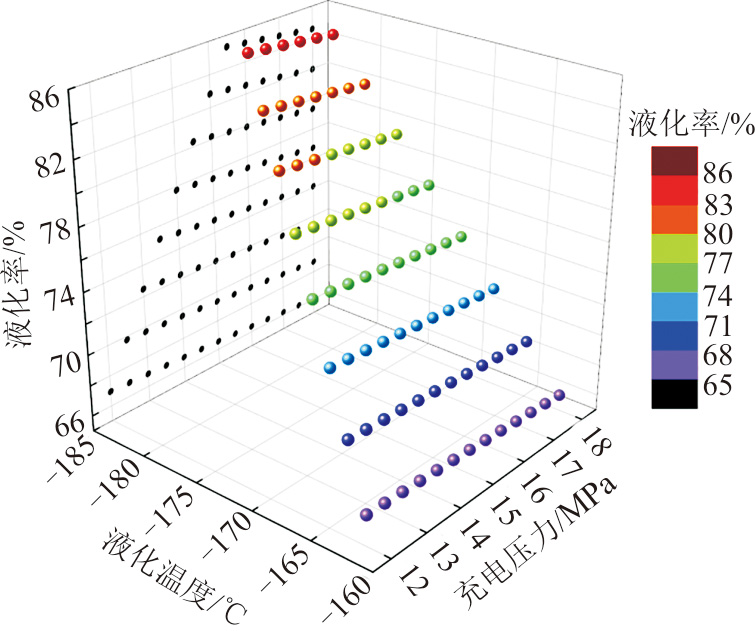

充电压力和液化温度是充电过程重要的影响参数。液空泵出口的液态空气温度低于–190 ℃，考虑到换热器最小温差，液化温度最低为–183 ℃。充电压力与液化温度对液化率的影响如图2所示。由图2可见：充电压力不变时液化率随液化温度的降低而上升；当液化温度一定时，充电压力增大会使液化率略有降低。可见，并不是充电压力越高液化率越大^[4]，但充电压力过低会导致蒸发器不满足设定的最小温差。在液化温度为–183 ℃时，充电压力最低可达15.5 MPa，此时液化率达到最大值85.3%。

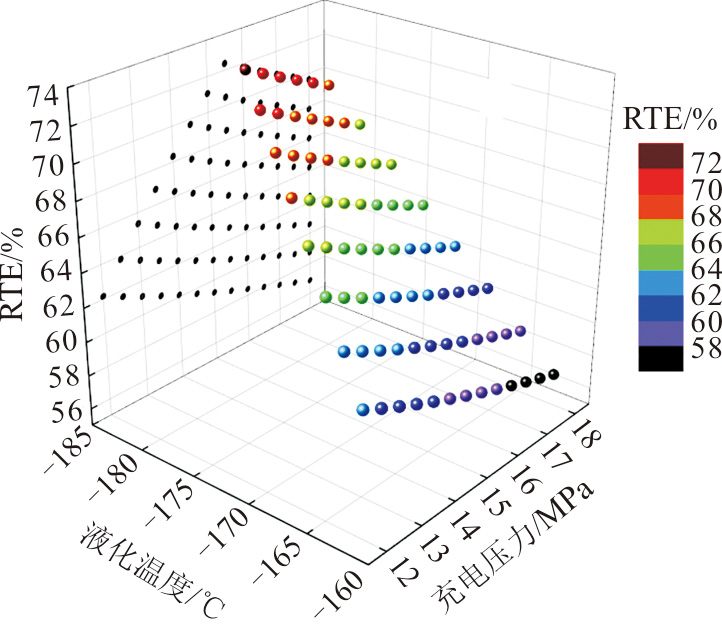

假设ORC工作压力与放电压力均为定值，图3展示了充电过程参数对RTE的影响。与图2趋势类似，液化温度降低使RTE增大。这是因为液化率上升，增加了放电过程空气流量和空气透平做功；同时，液化率上升也会导致低温加热器导热油用量增加，减少供给ORC的导热油，使ORC净功减小。并且，低温加热器出口导热油温度高于ORC换热器出口导热油温度，导致高液化率对应的热电发电机入口热流温度更高，产功增加。这3部分做功中空气透平做功是影响RTE变化的主要因素。充电压力的提高会明显降低系统的RTE，主要原因和前述一致。

3.2　放电过程参数影响

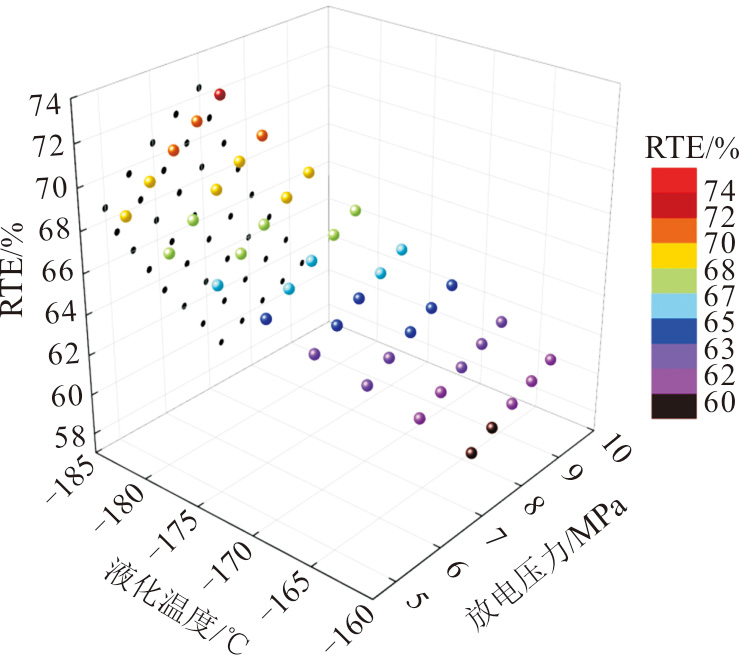

放电过程主要的影响参数是放电压力，即液空泵出口压力。提高放电压力会提高液空泵和蒸发器的出口温度，这受制于选定的最小换热温差，因此放电压力不可一味提高。充电压力与液化温度对往返效率的影响如图4所示。由图4可见，放电压力越高，系统RTE越高。这是因为放电压力上升使空气透平净功大幅增加，同时，压比增加使透平排气温度降低，影响ORC预热器的换热，导致图1中流股42温度降低。为了使ORC透平入口温度不变，可减小R32流量，ORC做功相应减少。而流股42的温度降低也导致了流股48和49的温度降低，使热电发电机做功减少。但空气透平做功依然占据主导，且空气压缩耗功不变，故系统总净功随释能压力提高而增加。

3.3　ORC工作压力影响

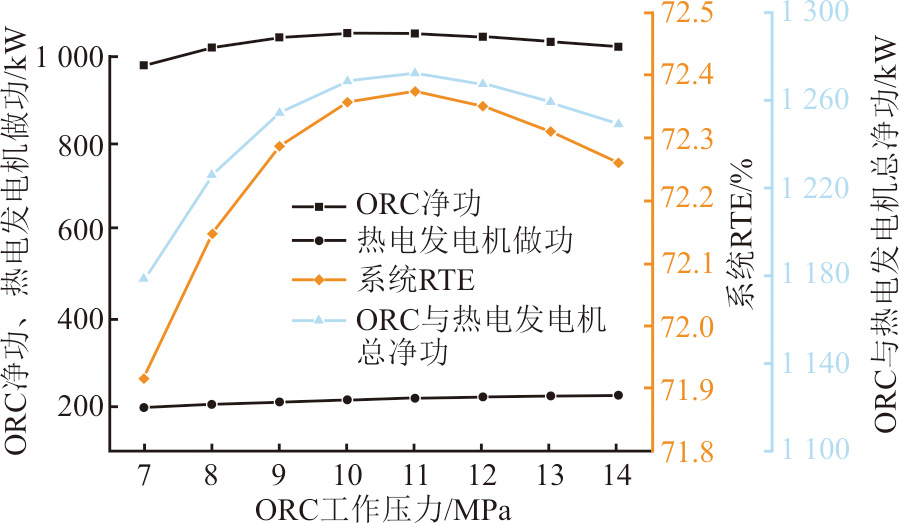

ORC透平背压为2.1 MPa，此时R32的饱和温度约为33 ℃，可用环境水来冷却。过高的透平入口压力会导致排气干度较低，过低的透平入口压力会降低循环效率。ORC工作压力对系统性能的影响如图5所示。由图5可见，随着工作压力的提高，ORC的净输出功先增加后减小，在10~11 MPa达到最大值。同时还可以看到，热电发电机做功随ORC工作压力的提高而提高，原因是ORC泵出口工质温度升高导致预热器出口的工质温度升高，同时，增加了工质流量以控制ORC换热器运行在额定端差附近。流股48的温度随流股42的温度升高而升高，导致与流股49混合后进入热电发电机的导热油温度略有升高，增加了其做功。但ORC和热电发电机总净功的变化趋势依然是先增大后减小，在ORC工作压力为11 MPa时达到最大值。此时，充放电部分状态不变，因此系统RTE呈现相同变化趋势。

3.4　DNI的影响

集热场的入口熔盐温度设计值为246 ℃，高于太阳盐的凝固点，集热器出口熔盐温度设计值为400 ℃。在DNI变化时，改变熔盐流量以维持集热器进、出口温度。不同熔盐流量会影响高温加热器出口流体温度，进而影响系统性能。法向辐射强度对系统性能的影响如图6所示。

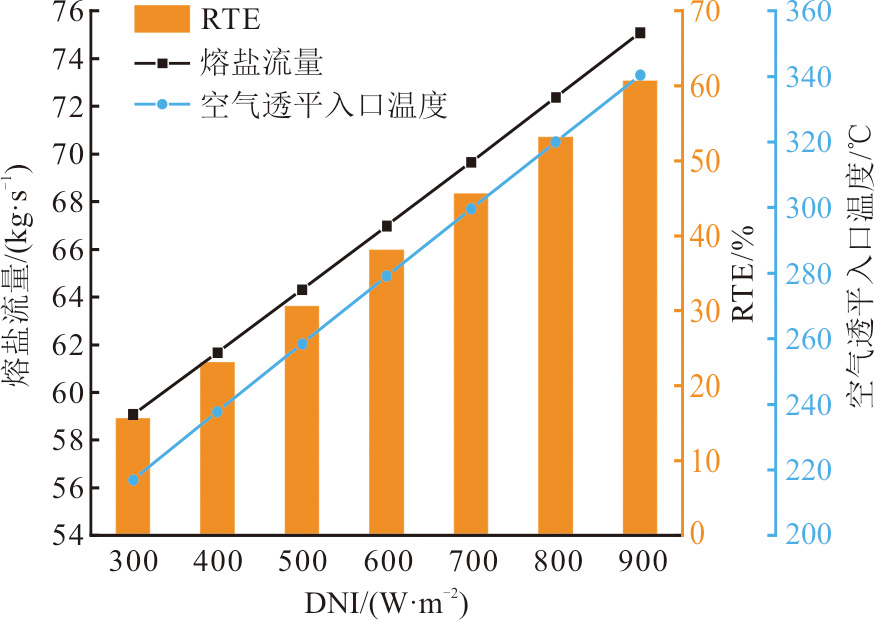

由图6可见，随着DNI的增长，熔盐流量和空气透平入口温度以及系统RTE几乎呈线性增长。这是因为DNI的提高使透平入口温度提高，压比不变时，空气透平出口温度也提高，使得低温加热器用油量减少，ORC换热器的导热油用量增多，使ORC净功提高。而导热油经ORC利用后余热温度高于加热空气后的余热温度，所以高DNI时热电发电机入口热流体温度较高，效率和产功随之提高。

表2给出了在使用前几节中寻到的最优参数情况下，S-LAES系统最优性能以及遭遇连续恶劣天气时系统以基础LAES模式运行时的性能参数。

3.5　㶲分析

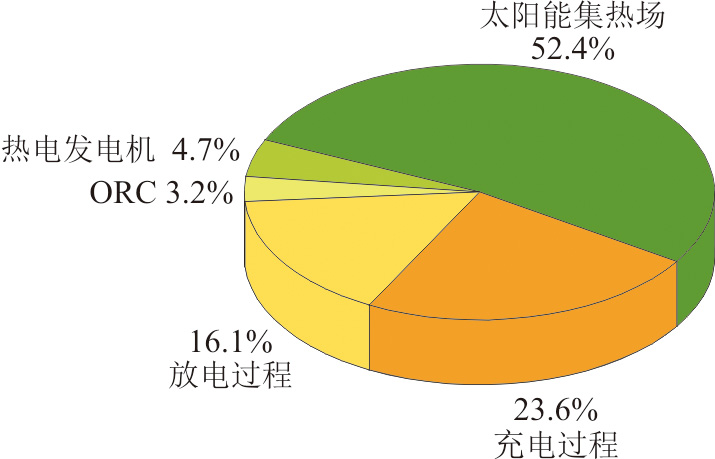

设计工况下S-LAES系统的㶲效率为38.0%，图7展示了系统主要环节的㶲损失占总㶲损失的百分比。由图7可以看到，太阳能集热场在系统中㶲损占比最大，超过了其他部分的总和。因此，当系统以基础LAES模式运行时，由于集热场停运，系统㶲效率提升。充电过程㶲损占比达到了23.6%，放电过程㶲损占比为16.1%，余热利用部分的㶲损占比最小。

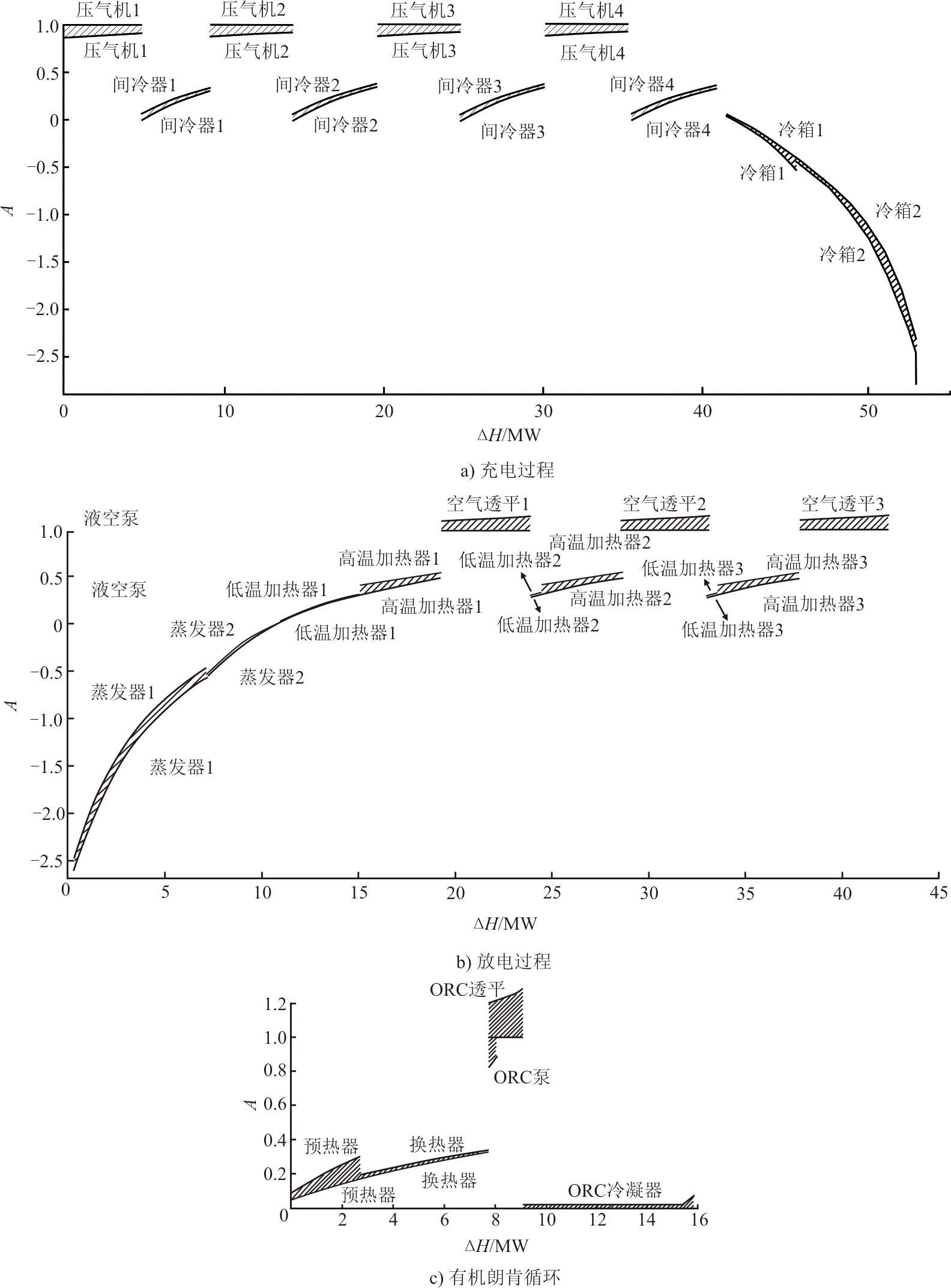

图8为S-LAES系统主要部件的EUD图。从图8中可看到系统各部分能量转换过程中能量数量和质量的变化。整个充电过程㶲损的35.6%发生在节流阀中，图8a)展示了除节流阀以外的充电过程EUD图，经过多级压缩后，空气能级在冷箱中迅速下降。可以看到，冷箱2的阴影面积较大，其㶲损也较大，是充电过程众㶲损仅次于节流阀的部件。

由图8a)可见：两级冷箱的总㶲损在充电过程中占17.4%；随后是压气机，每级㶲损约占充电过程总㶲损的9.0%；级间冷却器的㶲损较小。在放电过程中，随着蒸发和加热的进行，空气能级不断提升。其中，蒸发器1的㶲损最大，约占放电总㶲损的17.0%，随后是三级空气透平，其余换热器㶲损较小。在ORC中，透平、预热器和冷凝器㶲损较大，S-LAES系统凭借其高往返效率、高灵活性和可整合可再生能源的能力，展现出广阔的应用前景，可在风能和太阳能资源丰富的区域作为电网级储能解决方案，提升电力系统的稳定性和效率，尤其适用于需要持续供电的关键基础设施。但是，S-LAES系统的实际应用也面临多重挑战。成本效益是首要考量；其次，系统长期运行的稳定性和可靠性需通过大规模示范项目进一步验证；同时，与电池储能等成熟技术相比，S-LAES系统在能量密度和响应速度方面的提升空间仍需探索。

4　结论

收起

针对目前液化空气储能系统往返效率低的问题，本文提出了一种具有灵活运行模式的耦合太阳能的液化空气储能S-LAES系统。

1）本文所提S-LAES系统的最优往返效率为72.4%，相比传统LAES系统，往返效率提升超过了20.0%。在太阳辐照低的天气下，可将太阳能热空气加热器退出运行，系统仍能以53.6%的往返效率继续运行。

2）在采用的太阳能集热场运行模式下，熔盐入口温度和系统往返效率与太阳辐射强度正相关，且变化趋势接近线性。

3）对S-LAES系统进行的㶲分析表明，太阳能集热场的㶲损失最大，占系统全部㶲损失的52.4%。其次是节流阀和热电发电机㶲损，占比分别达8.4%和4.7%。在各换热器中，冷箱2和蒸发器1的㶲损最大。
