基于氢能的分布式家庭能源系统容量配置

PDF下载

栗遇春 ¹ , 王刚 ¹ , 李瑞 ² , 袁铁江 ² , 王康 ²

热力发电 | 热能科学研究 2023,52(12): 49-58

收起

热力发电 | 热能科学研究 2023, 52(12): 49-58

基于氢能的分布式家庭能源系统容量配置

全屏

栗遇春¹, 王刚¹, 李瑞², 袁铁江², 王康²

作者信息

^1.国网新疆电力有限公司，新疆　乌鲁木齐　830000

^2.大连理工大学电气工程学院，辽宁　大连　116024

栗遇春（1966），男，高级工程师，主要研究方向为电力市场营销，1845553520@qq.com。

通讯作者:

李瑞（2000），女，硕士研究生，主要研究方向为电力系统及其自动化，2810744410@qq.com。

Capacity configuration of distributed home energy system based on hydrogen energy

Yuchun LI¹, Gang WANG¹, Rui LI², Tiejiang YUAN², Kang WANG²

Affiliations

^1.State Grid Xinjiang Electric Power Co., Ltd., Urumqi 830000, China

^2.School of Electrical Engineering, Dalian University of Technology, Dalian 116024, China

出版时间: 2023-12-25 doi: 10.19666/j.rlfd.202305104

文章导航

摘要

收起

针对分布式新能源作为独立电源向家庭能源系统供能存在的不稳定性问题，提出了一种基于氢能的分布式家庭能源系统容量配置方法。该方法基于氢能可平抑风光波动、灵活性转化负荷需求等特性，构建了氢能耦合分布式能源的家庭终端能源系统结构，结合地区可再生资源特性，以净现总成本为目标建立了基于氢能的分布式家庭能源系统容量配置模型。以新疆地区的风光资源和典型家庭用能数据为例，仿真分析了分布式能源与氢能系统配置容量大小对系统的影响，得到了最优风光配比条件下氢能系统的最佳容量配置。由仿真结果可知：所提模型能够在实现家庭能源系统离网可靠供能的条件下有效降低系统的总成本，促进新能源消纳，为基于氢能的分布式家庭能源的设计提供了建议。

关键词

分布式电源 / 家庭能源系统 / 氢能系统 / 离网型

Abstract

收起

In response to the instability problem of distributed new energy as an independent power source supplying energy to household energy systems, a capacity configuration method for distributed home energy systems based on hydrogen energy is proposed. This method is based on the characteristics of hydrogen energy that can suppress wind and solar fluctuations and flexibly convert load demands, and constructs a hydrogen coupled distributed energy family terminal energy system structure. Combining with the characteristics of renewable resources in the region, a hydrogen based distributed household energy system capacity allocation model is established with the goal of minimizing the net total cost. Taking the wind and solar resources and typical household energy data in Xinjiang region as an example, the impact of the configuration capacity of distributed energy and hydrogen energy systems on the system is simulated and analyzed, and the optimal capacity configuration of hydrogen energy systems under the optimal wind and solar ratio conditions is obtained. From the simulation results, it can be seen that the proposed model can effectively reduce the total cost of the household energy system while achieving reliable energy supply off the grid, and promote the consumption of new energy, which provides suggestions for the design of distributed household energy based on hydrogen energy.

Key words

distributed generation / home energy system / hydrogen energy system / off-grid mode

引用本文

栗遇春, 王刚, 李瑞, 袁铁江, 王康. 基于氢能的分布式家庭能源系统容量配置. 热力发电, 2023 , 52 (12) : 49 -58 . DOI: 10.19666/j.rlfd.202305104

Yuchun LI, Gang WANG, Rui LI, Tiejiang YUAN, Kang WANG. Capacity configuration of distributed home energy system based on hydrogen energy[J]. Thermal Power Generation, 2023 , 52 (12) : 49 -58 . DOI: 10.19666/j.rlfd.202305104

正文

收起

随着“双碳”目标的提出，电力将逐步成为终端能源消费的主体^[1]，实现“双碳”目标，能源是主战场^[2]。随着分布式新能源的不断发展^[3-4]，建立以分布式新能源为基础的新型家庭终端能源系统^[5]被提上日程。

基于分布式新能源出力具有间歇性、随机性和波动性的特点，其容量配置的合理性将直接影响家庭能源系统的供能稳定性和经济成本。目前，针对以分布式新能源出力为主的家庭系统容量配置问题已有大量研究。文献[6]提出一种通过源侧和负荷侧交互迭代协调的优化配置方法，以解决独立型微网中源荷双侧的不确定性问题。文献[7]针对不同的用户用能场景，建立多能互补系统的容量优化配置模型，采用遗传算法进行求解。文献[8]提出一种考虑电网侧交互和需求侧响应的全寿命周期优化配置方法，构建双层优化模型，探索离网型和并网型多能互补系统的最优配置。文献[9]针对青海农村地区家庭光储容量配置优化问题，提出基于户用调度与用户分类的全寿命周期光储容量配置方法，并采用改进蝴蝶优化算法进行求解。文献[10]提出一种考虑电动汽车特性的家庭新能源系统优化配置方法，建立以年均用能成本和自发自用率最大为目标的优化配置模型，采用粒子群优化算法得到分布式电源的最优配置容量。文献[11]针对农村地区的冷热电联供系统配置问题，采用混合整数线性规划方法建立分布式能源系统容量优化模型，得到最优配置以及最佳运行模式。

上述研究大多采用蓄电池作为储能设备，使用过程中会对环境产生污染，且不可避免短时储能的弊端。氢能系统具有绿色清洁、大规模、长时储能的特点^[12-13]，在多个领域都得到了研究。文献[14]建立了海上风电制氢系统配置优化模型，分析了多种运行模式下的最佳容量配置。文献[15]构建了高寒环境下光伏储氢供能系统架构，提出了相应的容量配置模型和优化方法，实现了热电负荷的综合供应。文献[16]提出一种新型电氢能源系统优化模型，探究氢气和天然气相结合对系统产生的经济和环境效益。文献[17]构建一种以氢储能作为多种能量形式转化枢纽的综合能源系统架构，建立氢储能多能联储联供模型，验证了配置氢储能在降低园区供能成本和碳排放的可行性。文献[18]在钢铁园区引入氢能系统，以收益净现值最大为目标，以各组分连接和转换特性为约束，建立氢能耦合能源系统优化模型，求解不同参数下的配置方案。文献[19]对建筑物中的点对点（P2P）能源管理系统进行了建模和研究，通过不同建筑物之间的能源共享得到氢能系统的最优配置及最佳运行方式。

综上，现有研究大多针对氢能系统在电网、工业园区及建筑集群的优化与规划，而对适用于独立微型家庭能源系统的容量规划研究较少。本文针对上述问题，构建了适用于家庭能源系统的氢能耦合分布式供能系统结构，提出了基于氢能的分布式家庭能源系统容量配置模型，以包含系统投资、运维以及置换成本的总成本最小为目标，在满足家庭负荷需求的条件下，分析了风/光配比与氢能设备的容量对系统供能可靠性和总成本的影响，并以区域分布式风光资源和典型家庭的用能情况为例进行了仿真分析，验证了所提模型的有效性。

1　基于氢能的分布式家庭能源系统模型

收起

1.1　基于氢能的分布式家庭能源系统结构

基于氢能的分布式家庭能源系统主要由风力发电机、光伏阵列、氢能系统以及用户负荷组成。风光互补发电是主要的能量来源，风力发电机和光伏阵列通过各自的换流设备接入家庭能源系统为负荷供能。为提高系统的运行稳定性和供能可靠性配置氢能设备。在风光出力大于负荷需求时，通过电解槽将多余电能转化为氢气存储在储氢罐中以提高系统消纳风光的能力；在风光出力小于负荷需求时，通过燃料电池将储氢罐中的氢气转化为电能以保证负荷供给。系统结构如图1所示。

1.2　氢能系统模型

1.2.1　电解槽模型

目前，电解水制氢技术主要包括碱性电解水制氢、固体氧化物电解水制氢、质子交换膜电解水制氢等^[20-21]。其中，碱性电解水制氢技术发展成熟，操作简单灵活，适用于文中所构建的家庭能源系统。碱性电解槽在运行过程中，通过消耗风光等可再生能源产生的多余电力来制取“绿氢”和反应过程所需要的热量，其模型可表示为：

{P in, ez (t) = P out, ez (t) + Q h, ez (t) P out, ez (t) = η e z P in, ez (t) m h 2, ez (t) = P out, ez (t) H h 2

(1)

式中：P_in,ez(t)、P_out,ez(t)分别为t时刻电解槽输入电功率和产氢功率；Q_h,ez(t)为t时刻电解槽反应过程中所消耗的热量；η_ez为电解槽产氢效率；m_h2,ez(t)为t时刻电解槽产氢量；H_h2为氢气热值。

1.2.2　储氢罐模型

根据储氢压力的不同，储氢罐可分为高压储氢罐和低压储氢罐。其中，高压储氢罐的压强可达20 MPa，需要借助压缩机进行氢气压缩，低压储氢罐压强一般为2~5 MPa^[22-24]。在家庭能源系统中为减少系统成本，选择低压储氢罐来存储绿氢，其模型可表示为：

{p (t) V = n (t) R T m h 2 (t) = M n (t)

(2)

式中：p(t)为t时刻储氢罐压强；V为储氢罐体积；n(t)为t时刻储氢罐中氢气摩尔质量；R为理想气体常量；T为气体温度；m_h2(t)为t时刻储氢罐中氢气质量；M为氢气相对分子质量。

1.2.3　氢燃料电池模型

氢燃料电池是将氢气和氧气反应的化学能转化为电能的装置，其原理是电解水的逆反应^[25]，在运行过程中，通过消耗储氢罐中的绿氢产生电能和热量，其模型可表示为：

{P in, fc (t) = m h 2, fc (t) H h 2 P in, fc (t) = P out, fc (t) + Q h, fc (t) P out, fc (t) = η f c P in, fc (t)

(3)

式中：P_in,fc(t)、P_out,fc(t)分别为t时刻氢燃料电池输入功率和输出电功率；m_h2,fc(t)为t时刻氢燃料电池耗氢量；Q_h,fc(t)为t时刻氢燃料电池反应过程中所消耗的热量；η_fc为氢燃料电池发电效率。

选择风力发电机和光伏阵列出力作为家庭能源系统的能量来源。其中，风机出力与风速、风轮面积、轮毂高度等多个因素均有关；光伏出力与太阳辐照强度和温度有关。二者的出力模型可参考文献[6]，在此不再赘述。

2　基于氢能的分布式家庭能源系统容量配置模型

收起

2.1　目标函数

基于氢能的分布式家庭终端能源系统以净现总成本为目标，将系统运行周期内所需支出成本和获取收益按照实际利率年平均化后折算得到的现值作为净现值。其中，支出成本包括风电发电机、光伏阵列以及氢能系统的投资成本、运维成本和置换成本，获取收益包括系统运行周期结束后各设备的残余价值，其模型为：

C N P C = C a n n, t o t CRF (r, Y o p)

(4)

CRF (r, Y o p) = r (1 + r) Y o p (1 + r) Y o p − 1

(5)

C a n n, t o t = C v e + C o m + C r e

(6)

C v e = ∑ i = 1 N c i, v e P r i CRF (r, Y o p)

(7)

C o m = ∑ i = 1 N c i, o m P r i CRF (r, Y o p)

(8)

C r e = ∑ i = 1 N c i, r e P r i f i, r e SFF (r, Y i, l t) − C es SFF (r, Y op)

(9)

SFF (r, Y) = r (1 + r) Y − 1

(10)

f i, r e = {CRF (r, Y o p) / CRF (r, Y i, r e) Y i, r e > 0 0 Y i, r e = 0

(11)

Y i, r e = Y i, l t ⋅ INT (Y op Y i, l t)

(12)

C es = ∑ i = 1 N c i, r e P r i ⋅ Y i, rl Y i, l t

(13)

Y i, r l = Y i, l t − (Y o p − Y i, r e)

(14)

式中：C_NPC为净现总成本；C_ann,tot为系统在运行周期内所需的支出成本和获取的收益按照实际利率年平均化后的成本；CRF为资金回收系数；r为实际年利率；Y_op为系统运行年限；C_ve为年投资成本；C_om为年运维成本；C_re为年置换成本；c_i,ve为第i种设备的单位容量投资成本；Pri为第i种设备的额定容量；c_i,om为第i种设备的单位容量运维成本；c_i,re为第i种设备的单位容量置换成本；f_i,re为置换比例系数；SFF为偿债基金系数；Y_i,lt为第i种设备的使用寿命；C_es为系统运行结束后的设备残值；Y_i,re为第i种设备的更换年限；INT为取整数符号；Y_i,rl为第i种设备在系统运行周期结束后剩余的使用寿命。

2.2　约束条件

2.2.1　功率平衡约束

P wt (t) + P pv (t) + P out, fc (t) = P load (t) + P in, ez (t)

(15)

式中：P_wt(t)为t时刻风机出力功率；P_pv(t)为t时刻光伏出力功率。

2.2.2　氢能系统约束

{0 ≤ P in, ez (t) ≤ B ez (t) P max, ez 0 ≤ P out, fc (t) ≤ B fc (t) P max, fc B ez (t) + B fc (t) ≤ 1 m h 2 (t + 1) = m h 2 (t) + η in, h 2 m h 2, e z (t) − m h 2, fc (t) η out, h 2 p m i n, h 2 ≤ p (t) ≤ p max, h 2

(16)

式中：B_ez(t)、B_fc(t)分别为t时刻电解槽、氢燃料电池的启停状态，若为1则表示开启状态，否则为停机状态；P_max,ez、P_max,fc分别为电解槽和氢燃料电池最大工作功率；m_h2(t+1)为t+1时刻储氢罐中氢气质量；η_in,h2、η_out,h2分别为储氢罐储氢、释氢效率；p_min,h2、p_max,h2分别为储氢罐最小、最大压强。

2.2.3　负荷缺电率约束

{r l e = ∑ t = 1 8 760 [P l e, l o a d (t)] / ∑ t = 1 8 760 [P l o a d (t)] 0 ≤ r l e ≤ r max, le

(17)

式中：r_le为负荷缺电率；r_max,le为最大负荷缺电率；P_le,load(t)为t时刻缺失负荷功率。

2.3　求解软件

多能源系统混合优化（hybrid optimization of multiple energy resources，HOMER）是由美国国家可再生能源实验室研发的用于分析电力系统的软件，可根据设置问题模拟出从乡村电力到军事基地等领域的各种并网型、离网型电力系统，时间步长可设置为分钟级或小时级。

HOMER软件的功能主要分为系统仿真、系统优化和灵敏度分析等3部分。HOMER软件的核心是一个仿真模型，通过对家庭能源系统内的各组成部分进行建模，设置各元件的参数，进而可模拟出该系统的运行状态。HOMER软件可同时仿真运行出多种可行方案，并根据所选择的优化变量选取系统最优方案，获得系统内各设备的最优容量配置结果。同时，使用该软件可改变某些变量的参数值，如风机个数、最大负荷缺电率等，得到不同灵敏度因素对仿真结果的影响。

3　算例分析

收起

3.1　基础数据

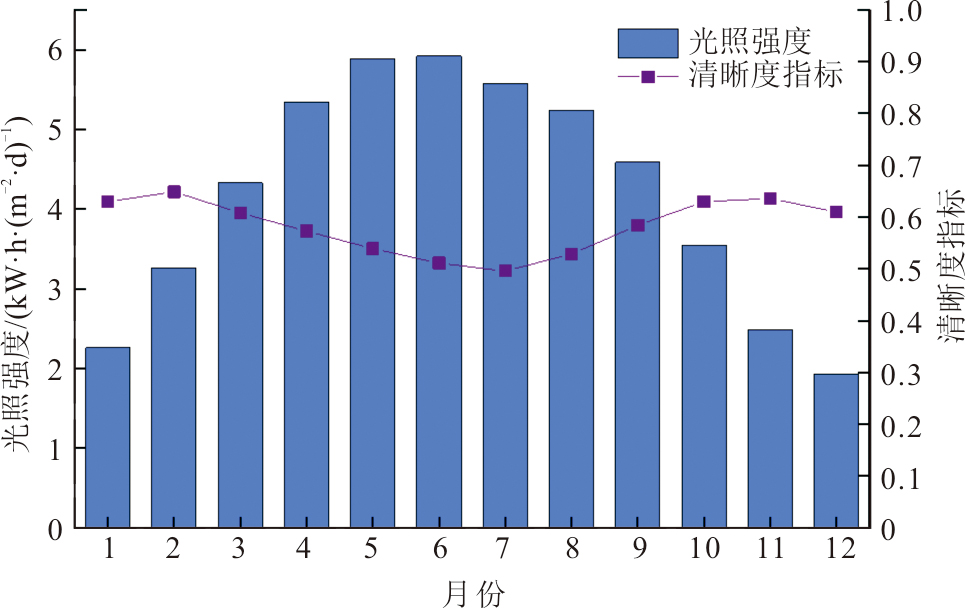

以新疆地区某户家庭的用能负荷为研究对象，基于分布式能源和氢能系统满足家庭的用能需求。新疆地区光照充足，月平均光照强度在1.93~5.92 kW·h/(m²·d)。其中，4月—8月的光照强度均大于5.00 kW·h/(m²·d)，春、冬季节光照强度较小，各月光照数据如图2所示。

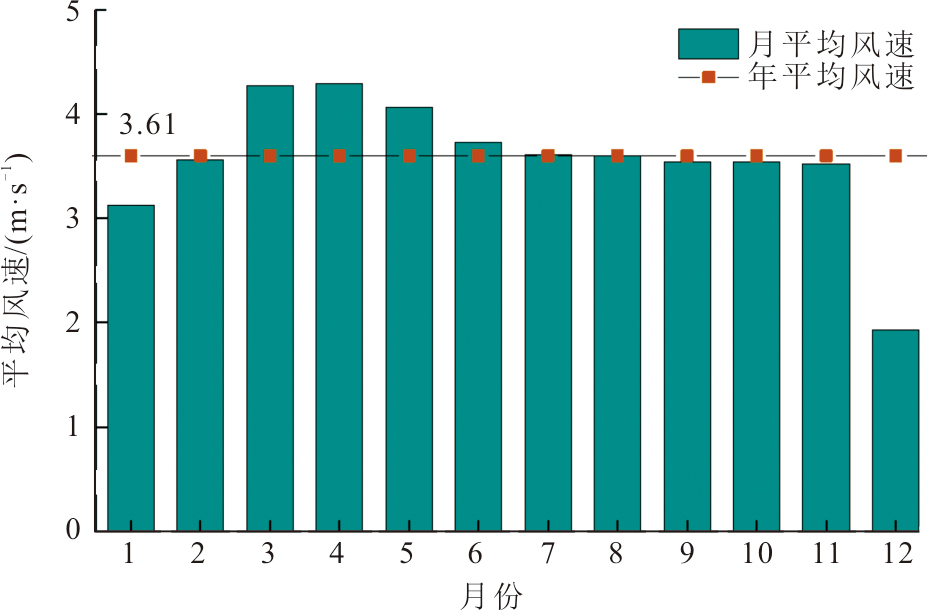

该地区风能资源优渥，年平均风速为3.61 m/s，大部分月份的平均风速均在3.50 m/s以上。各月风速数据如图3所示。

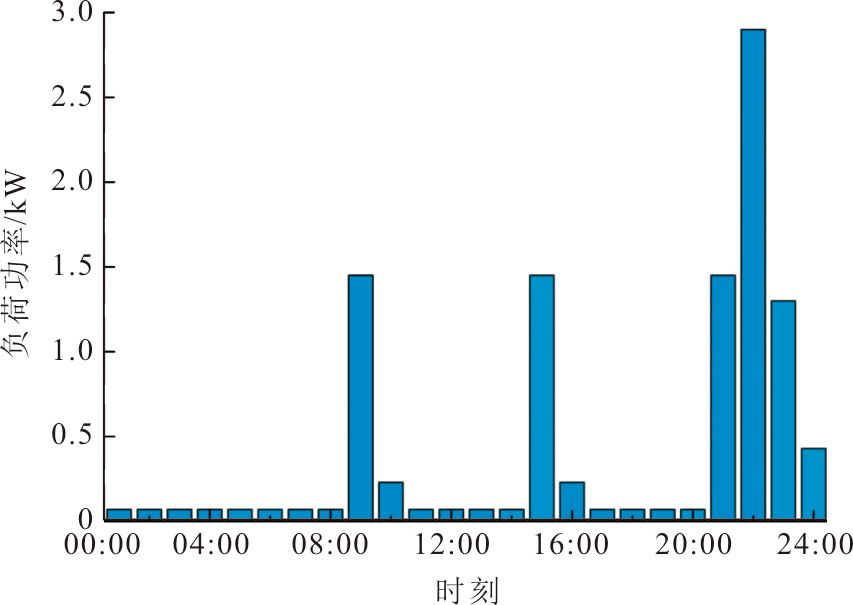

该地区的一户典型家庭中有照明设备、电视机、空调、洗衣机、热水器、电磁炉等电气设备。根据用户用能习惯和用电费用数据，并考虑一定的负荷余量，日用电量大约为11 kW·h，各设备的能耗情况见表1。本文所考虑的是纯住宅区，负荷主要分布在8:00—10:00，14:00—16:00和20:00—24:00，用电负荷具体分布情况如图4所示。

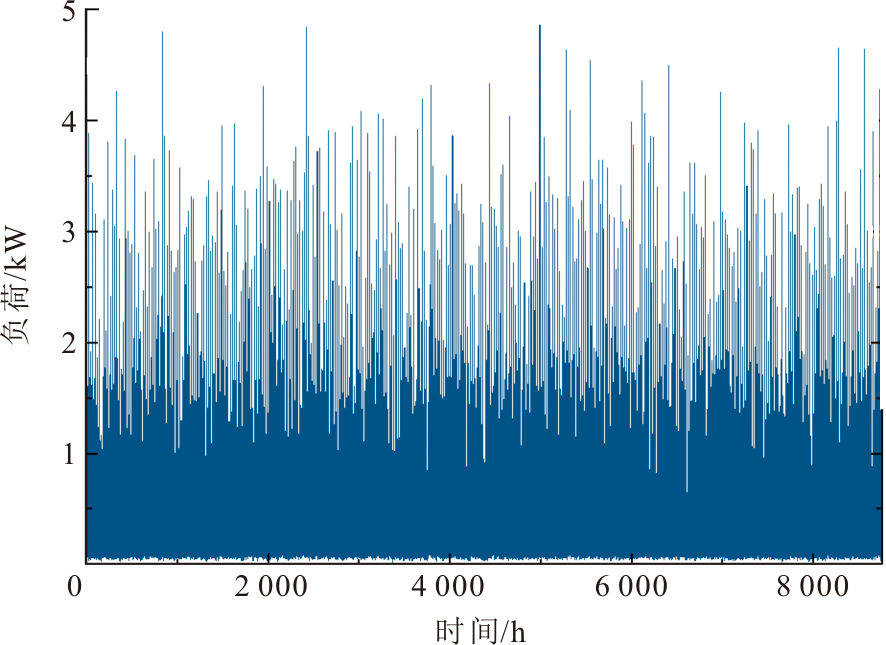

根据新疆典型家庭日负荷需求，增加日扰动因子和时扰动因子，得到的全年负荷数据曲线如图5所示。

系统运行年限为25年，年利率取6%，系统各设备的投资成本、运维成本、置换成本、使用寿命以及其他参数见表2—表8^[15,26]。

3.2　算例分析

3.2.1　不同风光发电类型下的配置结果

风力发电机和光伏阵列等分布式能源出力均可以满足负荷需求，为探究不同类型的分布式能源出力对系统配置结果的影响，对设置只有风力发电机出力、只有光伏阵列出力、风力发电机和光伏阵列共同出力等场景进行仿真。不同风光发电类型下的配置结果见表9，成本如图6所示。

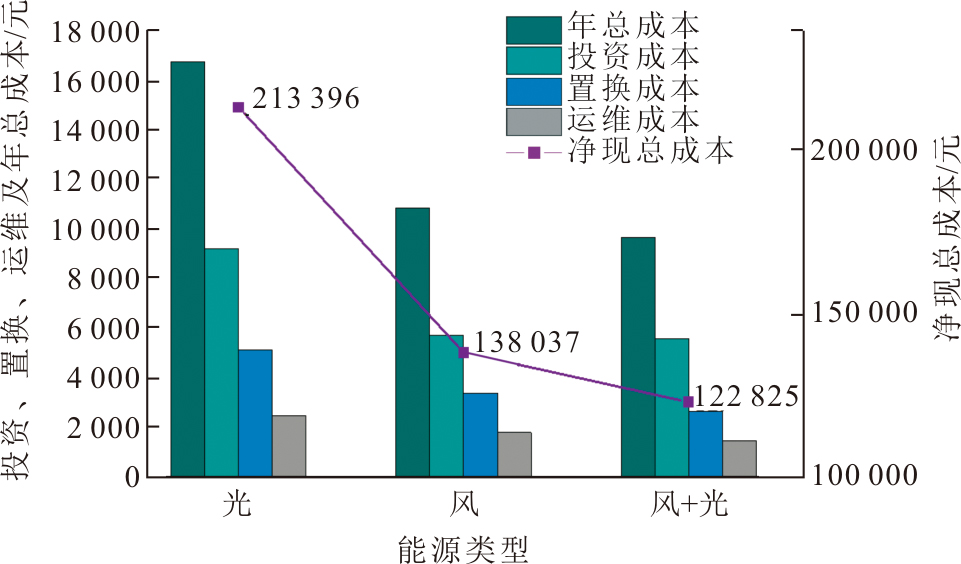

由表9和图6可以看出，风力发电机和光伏阵列共同出力下的配置结果，即由10 kW的风力发电机、5 kW的光伏阵列、3 kW的电解槽、3 kg的储氢罐、4 kW的氢燃料电池和5 kW的变流器构成的混合风光出力系统，是满足家庭负荷的经济性最优系统。与只有风机出力和只有光伏出力的系统相比，净现总成本分别降低了11.02%、42.44%。这是因为风机主要在夜晚出力，光伏阵列主要在白天出力，二者之间形成互补，使系统配置较小的风光和氢能系统容量就可以很好的满足负荷需求。

另外，只含有风机出力系统所配置的风机为7个，即17.5 kW的风机，这比另外2种场景在电源部分的配置容量都大，但其净现总成本远小于只含有光伏出力系统，且与风光共同出力系统相差较小。这主要基于以下2个原因：其一是由于新疆地区所处的地理位置，负荷需求在白天较高，光伏出力可以直接满足家庭用能需求，而风机出力与负荷需求曲线不匹配，因此需要更多的风机装机容量以满足家庭用能需求；其二是由于投资成本在净现成本中的权重约为50%，电源部分的投资成本在系统总投资成本中的占比超过50%，单位容量光伏阵列的投资成本要远大于单位容量风机的投资成本，因此只含有风机出力系统的年投资成本较小，总成本与风光互补出力系统相差较小。

3.2.2　不同风光出力占比下的配置结果

从上述分析可知，风光共同出力时效果最好，由于单位容量光伏阵列的投资成本和置换成本远大于风机的成本，为节约系统总成本，现不改变光伏阵列容量大小，即光伏阵列的配置容量为5 kW，只改变风力发电机个数，考虑不同风光出力占比下，家庭能源系统净现总成本的变化。不同风光发电占比下的发电量及成本变化如图7所示。由图7可以看出：随着风力发电机个数的增加，年均发电量从10 247 kW·h逐渐增加到20 494 kW·h，发电占比也由43%增加到62%；光伏阵列的配置容量一直保持不变，均为5 kW，年均发电量为8 925 kW·h，发电占比由38%逐渐减少到27%；氢燃料电池的发电量呈减少趋势，其主要在风光发电出力小于负荷所需的电能时起作用，保证负荷用电量的供给，随着风机数量的变化，风光发电出力逐渐增大，供给负荷的电量在总负荷电量需求中的占比越来越大，氢燃料电池发电占比随之减少。

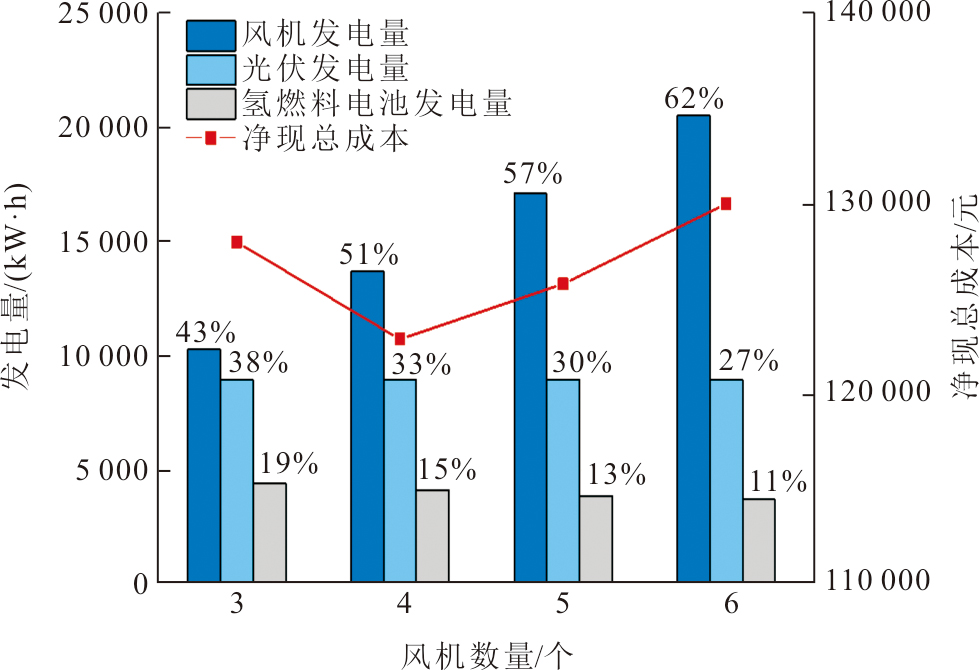

随着风机数量的增加，电源部分的成本随之增大，氢能设备的配置容量减小，成本随之降低，但系统的净现总成本在风机数量为4时达到最小值。当风力发电机、光伏阵列的配置容量过大时，氢能设备的容量减小，但由于风机主要在夜晚出力，与负荷需求曲线不匹配，这导致氢能设备容量变化较小，系统的净现总成本随着风机数的增加不断增大；当风力发电机、光伏阵列的配置容量过小时，系统会选择增大电解槽、储氢罐、氢燃料电池的容量以保证负荷的可靠供给，此时氢能设备所增加的成本远大于风机数变小所减少的费用，系统的净现总成本随着风机数的减小不断增大。在满足负荷需求过程中，持续增大、减小电源部分或者氢能系统的容量均会导致系统成本的增加。

3.2.3　氢能系统配置结果分析

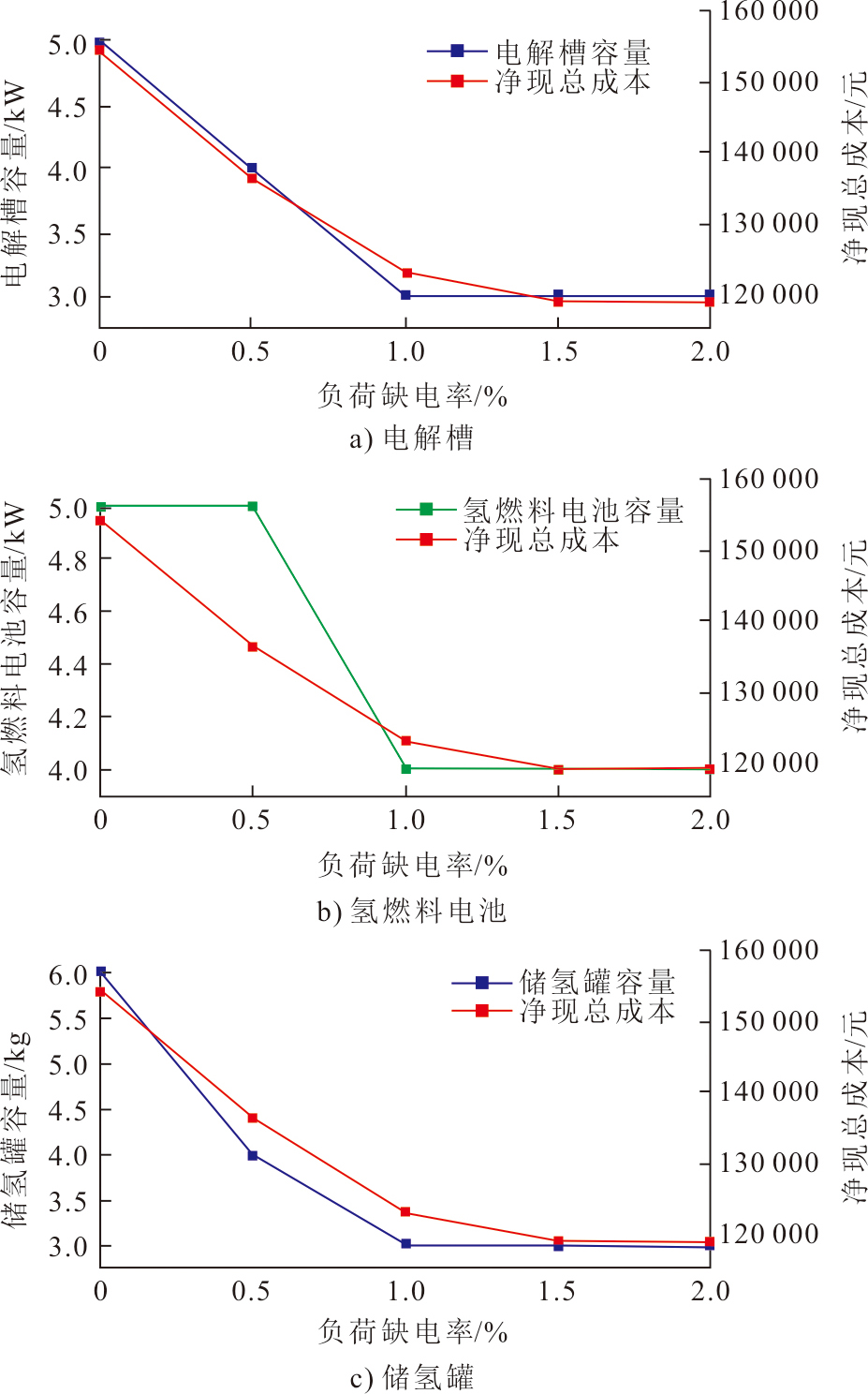

为平抑风光波动、实时满足负荷需求，采用氢能系统作为储能设备，其配置容量的变化将影响系统净现总成本。考虑最大负荷缺电率变化时，氢能系统的配置容量与成本的关系如图8所示。由图8可以看出，随着最大负荷缺电率的增大，电解槽、储氢罐、氢燃料电池的配置容量呈下降趋势，净现总成本也随之减小。最大负荷缺电率在0~1.0%间变化时，电解槽、储氢罐、氢燃料电池的配置容量迅速减小，净现总成本大幅度降低；最大负荷缺电率在1.0%~2.0%间变化时，氢能系统整体的配置容量均保持不变，净现总成本变化趋于平缓。这表明系统配置过程中，适当降低对实时满足负荷的要求，可以实现氢能系统配置容量的大幅减小和净现总成本的大幅降低。

同时，通过对比氢能系统配置容量与净现总成本变化可知：电解槽、储氢罐的容量变化曲线与净现总成本变化曲线的拟合度较高，氢燃料电池的容量变化曲线与净现总成本变化曲线的拟合度较低。当系统对实时满足用户用能的要求较高时，氢燃料电池需要配置较大的容量以保证多时段负荷电能的及时供给。但由于此时风力发电机和光伏阵列的配置容量比较大，电源部分出力与负荷需求之间的总量差值较小，储氢罐需要存储的氢气总量变小，电解槽和储氢罐的容量也会有所减小。最大负荷缺电率在0.5%~1.0%变化时，氢能系统配置容量和成本随着对实时满足负荷电能要求的降低而减小。当负荷电能缺口进一步增大时，氢能系统与净现总成本变化均不明显。根据风机、光伏阵列与氢燃料电池的出力情况进行分析，得到不同负荷缺电率下的系统出力情况如图9所示。

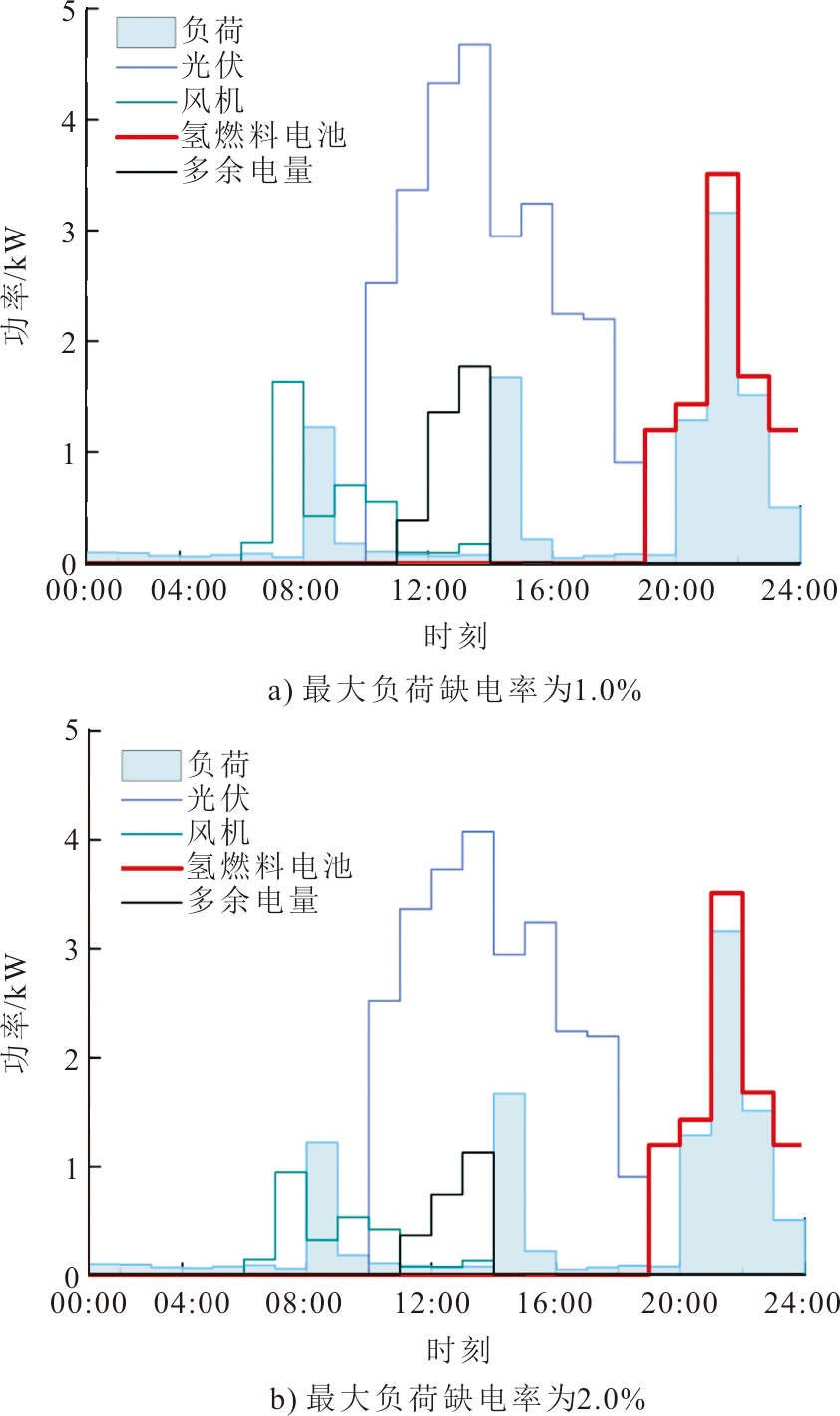

由图9可以看出：对于08:00—10:00的负荷需求主要由风机出力满足；14:00—16:00的用户用能需求由光伏阵列出力满足；氢燃料电池出力满足20:00—24:00的负荷需求。随着最大负荷缺电率的增大，负荷所需电能总量减少，风机和光伏阵列的总发电量也随之减少。由于风机在夜晚出力较多，所发电能很少能直接供给负荷使用，系统会优先选择减少风机容量来减少总发电量，使得风机出力变小，光伏阵列出力变化不大。对于夜晚时段的负荷峰值，保持氢能系统容量不变，使得氢燃料电池有足够的发电量以满足峰值电能需求，所以系统的净现总成本略有减小。

3.2.4　储能系统对比分析

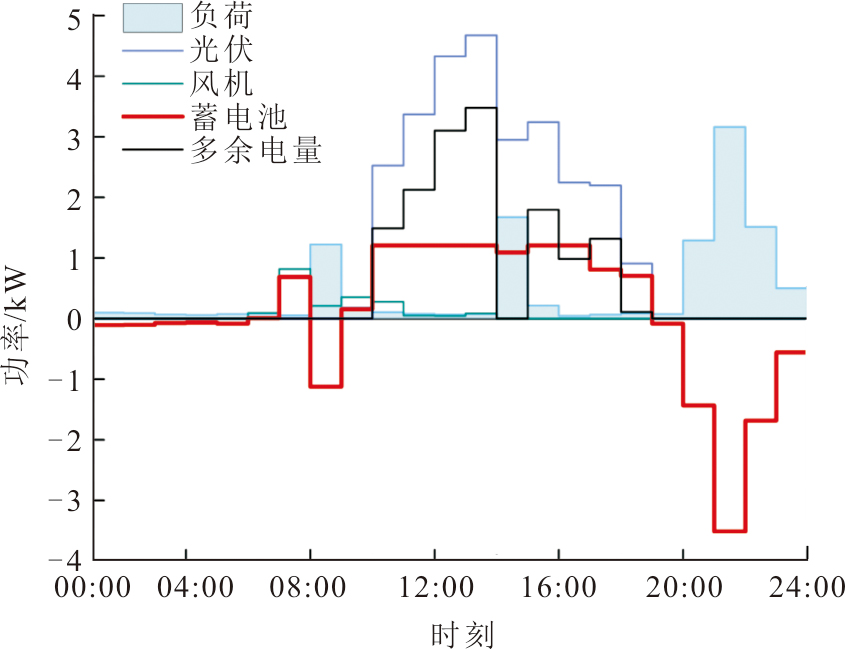

采用蓄电池作为储能设备，其他条件均保持一致，得到系统出力如图10所示。由图10可知，采用蓄电池作为储能设备时，出力情况与上述氢储能系统出力情况基本一致，即风光出力主要满足白天的负荷需求，储能设备出力满足夜晚的负荷需求。

对比图9和图10可知，以氢储能系统作为储能时，电解槽可将电能转化为氢能以实现多余风光电能消纳，系统整体所产生的无法消纳电量即多余电量，约占总发电量的10%。以蓄电池作为储能时，风机和光伏阵列所发电能在满足负荷需求之外，多余电能给蓄电池充电；蓄电池在风光出力不能满足负荷所需电能时放电，以保证实时负荷需求供给。在11:00—17:00，基于蓄电池最大充电功率的限制，光伏阵列所发电能大部分被浪费掉；在18:00—19:00，蓄电池的荷电状态已大于0.8，此时蓄电池充电放缓，部分电能被浪费。整个系统1天内产生的无法消纳电能为14.405 kW·h，占总发电能的50.78%。二者相比，系采用氢储能系统作为储能设备大幅改善了弃光问题。

4　结论

收起

本文构建了基于氢能的分布式能源家庭终端能源系统结构，建立了基于氢能的分布式家庭能源系统容量配置模型，通过分布式风光发电-制-储氢能系统实现了对独立家庭能源系统的供能，探究了风光能源和氢能系统的容量变化对系统产生的影响。

1）本文所提配置方法在兼顾系统经济性和供能可靠性的同时实现风光最优配置。该系统电解槽、储氢罐、氢燃料电池的配置容量分别为3 kW、3 kg、4 kW，与单独的风机发电系统、光伏发电系统相比，其净现总成本分别降低了11.02%和42.44%。

2）在离网型家庭能源系统中，氢储能设备容量和净现总成本均随着最大负荷缺电率的增加呈先大幅降低后逐渐平缓的趋势。即适当降低对实时负荷需求的满足，可在保证可靠性的时候大幅降低系统成本。

3）以氢能系统作为储能设备，保证了分布式家庭能源系统的源荷匹配，可提高该系统整体的能源利用率。与蓄电池作为储能设备相比，系统无法消纳电能降低了40.78百分点，弃光问题得到大幅改善。

基金

收起

国网新疆电力有限公司科技项目(5230YX22000D)
