可解释的变负荷下燃煤机组SCR反应器入口NO_x质量浓度预测模型

PDF下载

李影 ¹ , 卓建坤 ² , 吴逸凡 ² , 樊永刚 ¹ , 姚强 ¹^,² , 李水清 ²

热力发电 | 热能科学研究 2024,53(7): 119-128

收起

热力发电 | 热能科学研究 2024, 53(7): 119-128

可解释的变负荷下燃煤机组SCR反应器入口NO_x质量浓度预测模型

全屏

李影¹, 卓建坤², 吴逸凡², 樊永刚¹, 姚强¹^,², 李水清²

作者信息

^1.新疆大学电气工程学院，新疆　乌鲁木齐　830046

^2.清华大学热科学与动力工程教育部重点实验室，北京　100084

李影（1999），女，硕士研究生，主要研究方向为智慧电厂污染物控制等，3214650576@qq.com。

通讯作者:

卓建坤（1975），男，博士，副研究员，主要研究方向为清洁燃烧及智慧电厂等，zhuojk@tsinghua.edu.cn。

Interpretable prediction model for NO_x mass concentration at SCR reactor inlet in coal-fired power plants under flexible operating conditions

Ying LI¹, Jiankun ZHUO², Yifan WU², Yonggang FAN¹, Qiang YAO¹^,², Shuiqing LI²

Affiliations

^1.School of Electrical Engineering, Xinjiang University, Urumqi 830046, China

^2.Key Laboratory for Thermal Science and Power Engineering of Ministry of Education, Tsinghua University, Beijing 100084, China

出版时间: 2024-07-25 doi: 10.19666/j.rlfd.202401012

文章导航

摘要

收起

燃煤电厂灵活调峰过程NO_x测量往往存在滞后现象，导致选择性催化还原（selective satalytic reduction，SCR）脱硝喷氨控制系统响应不及时，易造成喷氨量过高或过低，从而造成SCR反应器出口NO_x质量浓度波动剧烈和氨逃逸率增大。为实现喷氨阀门的提前快速调节并考虑影响燃煤锅炉NO_x排放量的因素存在耦合性，提出了一种基于卷积神经网络（convolutional neural network，CNN）和长短时记忆（long short-term memory，LSTM）神经网络混合模型的SCR反应器入口NO_x预测模型。利用一台330 MW燃煤电站锅炉的运行参数，通过Pearson系数法计算特征变量之间的相关性，筛选出相关性较大的特征，并定义模型的输入矩阵和输出矩阵，采用随机搜索算法进行优化，以提高预测性能。进一步利用SHAP算法对黑箱模型进行解释，并通过Simulink仿真验证了带有NO_x预测的控制效果。结果表明：CNN-LSTM预测模型在调峰负荷变化时，能够以较高的精度预测SCR反应器入口NO_x质量浓度的变化，并能提前25 s为喷氨控制系统提供反馈；优化后的喷氨控制策略降低了出口NO_x质量浓度与设定值间的标准差（降低28%），并提升了NH₃/NO_x的响应速度，减小最大氨逃逸量22%。该研究结果可为灵活调峰机组的智慧SCR脱硝技术及燃烧优化提出有效的指导。

关键词

NO_x预测 / 燃煤机组 / CNN-LSTM模型 / SHAP / 灵活调峰

Abstract

收起

There is a delay in NO_x measurement for flexible operations in coal-fired power plants, which leads to a delayed response in ammonia injection control system of selective catalytic reduction (SCR) reactor, resulting in potential over or under-injection of ammonia and significant fluctuations in NO_x mass concentration at outlet of the SCR reactor. To enable proactive adjustment of ammonia injection and considering the interconnected factors influencing the NO_x emissions from coal combustion, a prediction model for NO_x mass concentration at the SCR reactor inlet is proposed based on convolutional neural networks (CNNs) and long short-term memory neural (LSTM) networks. By using operational parameters from a 330 MW coal-fired power plant, a Pearson coefficient method is employed to calculate the correlation between feature variables. Significant features are extracted to define the model input matrix and output matrix. The random search algorithm is used for hyper-parameters optimization to enhance predictive performance. The SHAP algorithm is then applied to interpret the model structure and explain the black-box model. Finally, the control effects of model with NO_x concentration prediction is verified through Simulink simulation. The results indicate that, the CNN-LSTM prediction model demonstrates higher predictive accuracy for the variable NO_x mass concentration at the SCR reactor inlet during the frequent load fluctuations. It can provide feedback to the ammonia injection control system of 25 seconds in advance. The optimized ammonia injection control strategy not only reduces the standard deviation between the NO_x mass concentration at the SCR reactor outlet and the set value by 28%, but also improves the response speed of NH₃/NO_x regulation, reducing the maximum ammonia slip by 22%. The research findings can provide guidance for intelligent SCR denitration system and combustion optimizing operating during flexible operation of coal-fired power plants.

Key words

NO_x prediction / coal-fired power unit / CNN-LSTM model / SHAP / flexible operation

引用本文

李影, 卓建坤, 吴逸凡, 樊永刚, 姚强, 李水清. 可解释的变负荷下燃煤机组SCR反应器入口NO_x质量浓度预测模型. 热力发电, 2024 , 53 (7) : 119 -128 . DOI: 10.19666/j.rlfd.202401012

Ying LI, Jiankun ZHUO, Yifan WU, Yonggang FAN, Qiang YAO, Shuiqing LI. Interpretable prediction model for NO_x mass concentration at SCR reactor inlet in coal-fired power plants under flexible operating conditions[J]. Thermal Power Generation, 2024 , 53 (7) : 119 -128 . DOI: 10.19666/j.rlfd.202401012

正文

收起

我国的能源结构以煤炭为主，这决定了以燃煤发电为主导的发电结构^[1]。在“双碳”目标下，虽然以风、光为主的可再生能源的大规模发展有助于降低CO₂排放，但这些能源具有随机性大、波动性强和间歇性等特点^[2]，因此燃煤发电机组需要适应由此带来的灵活调峰需求。燃煤电厂普遍采用选择性催化还原（selective satalytic reduction，SCR）进行烟气脱硝处理，但在机组负荷快速变化时，SCR反应器入口NO_x质量浓度将出现较大扰动，难以满足日益严苛的排放控制^[3]。传统的连续排放检测系统（continuous emissions monitoring system，CEMS）在测量SCR反应器入口NO_x质量浓度时存在滞后性，滞后时间与烟气取样系统的伴热导管长度有关，通常在60 s左右^[4]。此外，现有电厂的喷氨控制策略，如固定摩尔比控制和固定出口NO_x质量浓度控制等^[5]，无法及时响应NO_x质量浓度的快速变化，易导致NO_x排放超标或氨逃逸增加^[6]，对机组的运行安全及经济性造成不利影响。

燃煤锅炉系统的运行复杂，运行数据具有高维度和大数据量等特点，且影响NO_x生成的变量（如风量、给煤量、燃烧温度等）具有非线性、强耦合性、时滞性大^[7]，难以通过数值仿真实时计算，也无法精确在线测量重要过程变量。国内外学者利用机器学习方法及逆行软测量，针对CEMS测量NO_x滞后和氨逃逸问题进行大量的研究。王桂林等^[8]基于支持向量机建立了300 MW机组有功功率、排烟氧量等变量与SCR反应器入口NO_x质量浓度和脱硝效率之间的预测模型，并利用遗传算法对喷氨量进行优化，得到成本最低的喷氨策略，优化后总成本下降约0.65%。廖永进等^[9]采用径向基函数神经网络法，建立了锅炉负荷、烟气体积流量等5个变量与脱硝效率之间的关系，并随机选取负荷在50%～100%的125组数据进行训练，对脱硝效率及出口NO_x质量浓度进行预测。唐振浩等^[10]利用极限学习机误差模型，选用稳定负荷4 700组、升负荷4 500组、降负荷3 900组数据进行预测，预测模型在不同工况下的预测误差均小于2%。王英男^[11]利用注意力机制和长短时记忆（long short-term memory，LSTM）神经网络组合模型有效降低预测误差至0.424%，但在机组负荷变化过大时，会出现模型失配问题。Qiao^[12]利用改进型LSTM神经网络，选取7 212组数据，综合考虑变量的变化率，最终实现了提前30 s预测NO_x质量浓度，预测相对误差为4%。Zhao等人^[13]利用堆叠综合集成方法，实现了较高的回归系统和较小的均方根误差，具有较强的鲁棒性和泛化能力。上述研究证明了数据驱动方法在NO_x质量浓度预测中的可行性，但所选取数据量较小，难以在复杂全工况下保持较高的精确度，模型预测精度还需提升。

针对燃煤电厂深度调峰，脱硝入口NO_x质量浓度测量滞后和氨逃逸等问题，本文基于某330 MW燃煤电站分散控制系统（distributed control system，DCS）中的锅炉长期运行的时序数据，提出了基于CNN-LSTM的SCR反应器入口NO_x质量浓度预测模型。首先进行数据预处理，并定义预测模型的输入矩阵X和输出矩阵Y，然后使用随机搜索算法对模型进行迭代优化，获得兼顾预测精度与工况适应性的最优模型超参数；接着，利用SHAP（Shapley additive explanation）算法对黑箱模型进行解释，分析稳定负荷运行和变负荷工况下NO_x质量浓度的主要影响参数，并研究各参数对SCR反应器入口NO_x浓度的协同作用机制；最后，通过Simulink设计SCR反应器出口NO_x控制回路，研究本文提出CNN-LSTM预测模型对回路控制的影响。

1　方法

收起

1.1　数据收集及特征选取

本研究以某电厂330 MW四角切圆机组为对象，数据来源于DCS，时间间隔为5 s，数据量为812 000组。每组数据均包含所有变量的有效值，排除丢失数据情况。数据包括负荷上升、下降、稳定3种运行状态。

根据燃料型NO_x、热力型NO_x、快速型NO_x 3种生成机理^[14]，本文选取了总风量、总煤量、A磨煤机（A磨）入口风量等26个变量，具体见表1。煤质是影响NO_x（由于NO在NO_x中占比较高，本文中NO数据即为NO_x数据）排放的重要参数，由于DCS中没有实时测量煤质数据（如热值、工业分析或元素分析等），煤质的改变会直接影响煤量、风量等运行变量以及NO_x生成。因此，可以通过相关参数的时序数据反映煤质的影响。

用Pearson相关系数（pearson correlation coefficient，PCC）^[15]衡量任意2个变量之间的线性相关性（式(1)），式中

x ¯

或

y ¯

表示变量x或y的平均值。

r = ∑ i = 1 n (x i − x ¯) ∑ i = 1 n (y i − y ¯) ∑ i = 1 n (x i − x ¯) 2 ∑ i = 1 n (y i − y ¯) 2

(1)

1.2　CNN-LSTM模型构建及评估

在建模之前，对所有输入值进行归一化处理，以消除量纲的影响^[16]，归一化公式为：

x^= x − min (x) max (x) − min (x)

(2)

式中：

x^

为输入变量的归一化值；x为输入变量的原始值。

预测SCR反应器入口NO质量浓度的数据集如下，其中式(3)为训练集和式(4)为测试集：

X = [x (1, t i − s) ... x (n, t i − s) ... x (1, t i − 1) ... x (n, t i − 1) x (1, t i) ... x (n, t i)], Y N O (t i + m)

(3)

X = [x (1, t j − s) ... x (n, t j − s) ... x (1, t j − 1) ... x (n, t j − 1) x (1, t j) ... x (n, t j)], Y N O (t j)

(4)

式中：X为预测模型的输入特征矩阵；Y为预测模型的输出矩阵；t_m理论上提前预测时间，t_s为回溯时间，即预测模型中采用前t_s时间内变量X的关系对t_i+m时刻Y_NO的值进行预测。

使用Python语言和框架TensorFlow的Keras库构建了基于CNN-LSTM的燃煤电厂SCR反应器入口NO质量浓度预测模型。CNN通过卷积提取数据中的空间特征^[17]，获取NO质量浓度的周期性变化或突变，LSTM神经网络可以通过存储的历史信息捕捉NO质量浓度的变化趋势，捕捉时间相关性^[18]，模型结构如图1所示。

预测模型的性能通过回归系数（R squared，R²）、均方根误差（root mean squared error，δ_RMSE）^[19]以及自定义跟随系数P_FC来评估，如式(5)—式(7)所示：

δ RMSE = 1 N ∑ i = 1 N (y real − y pre) 2

(5)

R 2 = ∑ i = 1 N (y real − y real −) ∑ i = 1 N (y pre − y pre −) ∑ i = 1 N (y real − y real −) 2 ∑ i = 1 N (y pre − y pre −) 2

(6)

P FC = sum {sign (y real [i + 1] − y real [i])) = = sign (y pre [i + 1] − y pre [i])} len (y real) − 1

(7)

式中：δ_RMSE用于判断误差大小；R²计算相关性，P_FC评估生成趋势是否一致；y_real为时刻t_j+m的测量值；y_pre为时刻t_j+m的预测值。

稳定负荷指的是关键变量在一定时间范围内保持相对稳定，且波动幅度较小的状态。本文研究对象多数时刻处在低负荷或变负荷工况，根据《电站锅炉性能试验规程》（GB10184—1988）各运行参数处于稳定时的波动范围^[20]，以200 MW为标准负荷，将标准负荷的±6%范围定义为稳定负荷，其余定义为变负荷工况。

利用SHAP算法对CNN-LSTM黑箱模型预测结果进行可解释性分析。SHAP算法核心是计算每个特征变量的Shapley Value^[21]，表征方式有特征重要性（variable importance，VI）图、概要图（Summary plot）以及部分依赖（partial dependence plot，PDP）图^[22]。通过VI图对影响NO_x质量浓度特征变量的相对重要性进行排序。通过Summary plot图显示出变量对目标变量值是正向或负向的影响，横坐标为SHAP值，红色表示高特征值，蓝色表示低特征值，一个点离基线SHAP值越远，则对输出的影响就越强^[23]。通过PDP图理解重要输入变量与输出变量之间依赖关系的本质，即通过可视化某一或2个特征对SCR入口NO质量浓度的总体影响趋势。

2　结果和讨论

收起

2.1　特征相关性分析及变量筛选

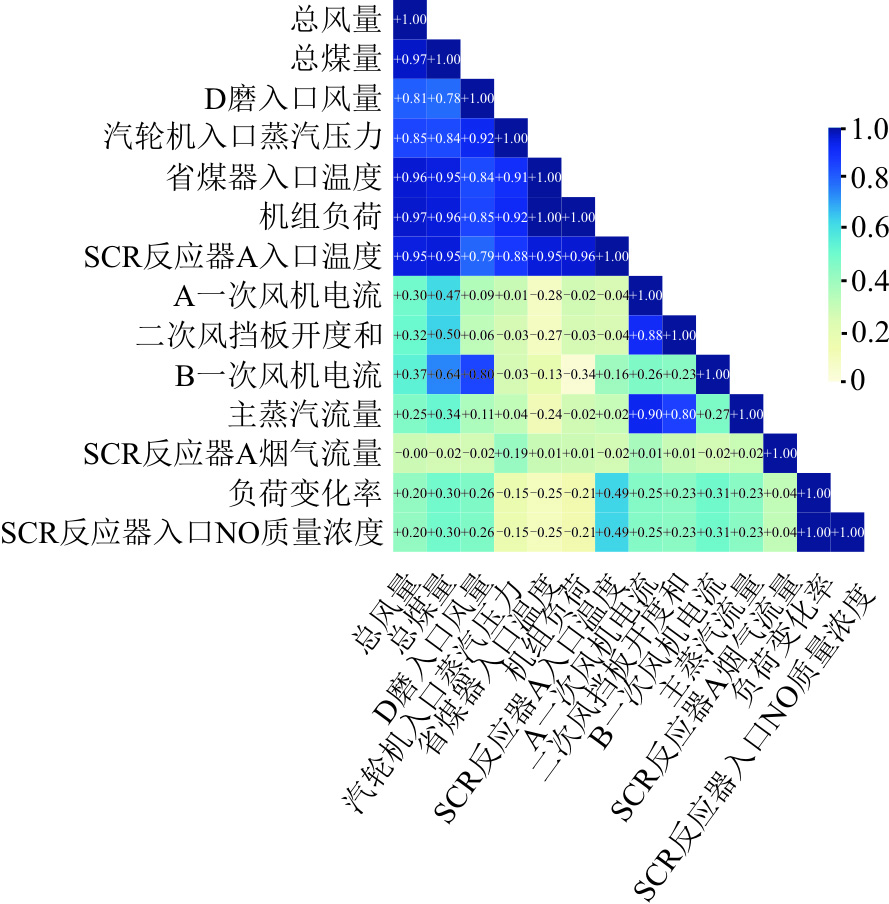

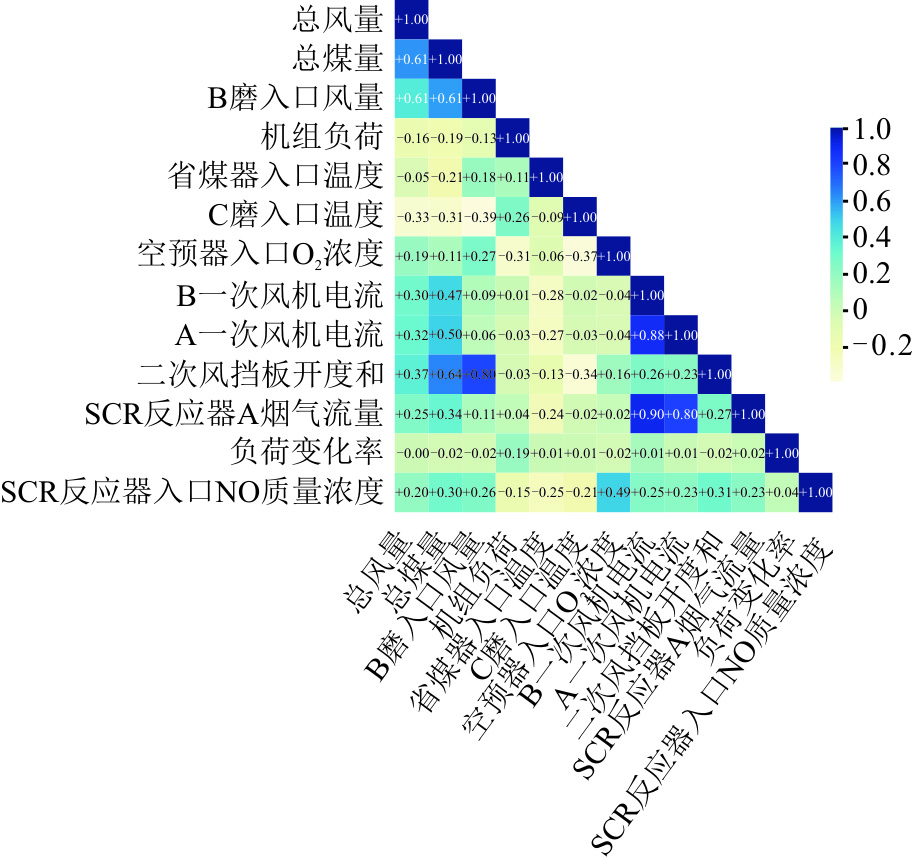

计算Pearson相关系数并绘制热力图，图2和图3展示了稳定负荷和变负荷数据的相关热力图。热力图中每个单元格代表2个变量之间的线性相关性，相关性越大颜色越深。输入变量之间相关系数越高（尤其当

| r | > 0.7

），则两者之间存在较强的多重共线性。结果表明，稳定负荷和变负荷的SCR入口NO质量浓度的主要相关变量存在差异。稳定负荷下各变量与NO的相关性都较低，约为0.2；而变负荷工况下各变量与NO的相关性较高，约为0.8。此外，还验证了在变负荷时，挡板开度与电流、烟气量与机组负荷存在较强的正相关性。

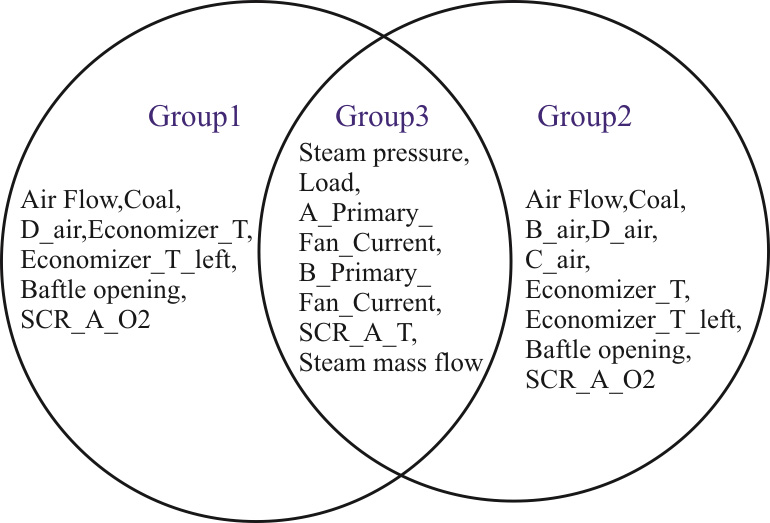

使用Pearson相关系数筛选不同的输入特征变量对模型进行训练：1）Group1相关系数大于0.7的变量；2）Group2相关系数大于0.4的变量；3）Group3根据经验选取变量。上述各方法选取的变量如图4所示，结果见表2。由表2得出，使用Group2模型实验组δ_RMSE比使用Group1和Group3模型的δ_RMSE低，R²和P_FC跟随性较高，则选用Group2特征变量进行后续的研究工作。因模型超参数还未进行优化，各组相关系数偏低。

2.2　稳定负荷分析

确定工况回溯时间为60 s，延迟时间为90 s，以Group2作为模型输入，通过随机搜索优化模型的超参数，结果见表3。使用优化后的CNN-LSTM模型验证其预测性能，并对稳定负荷和变负荷的工况进行分析。

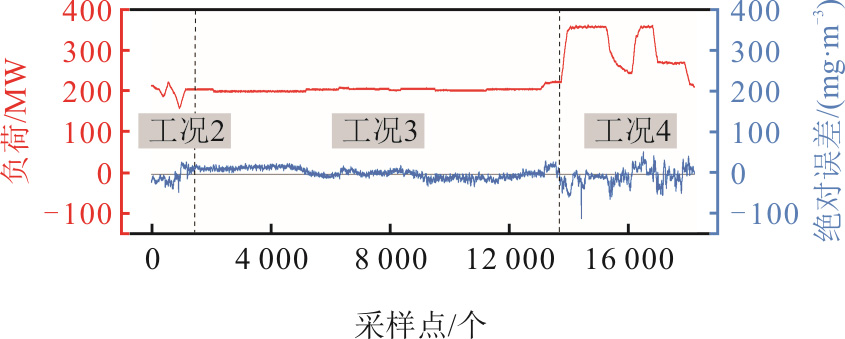

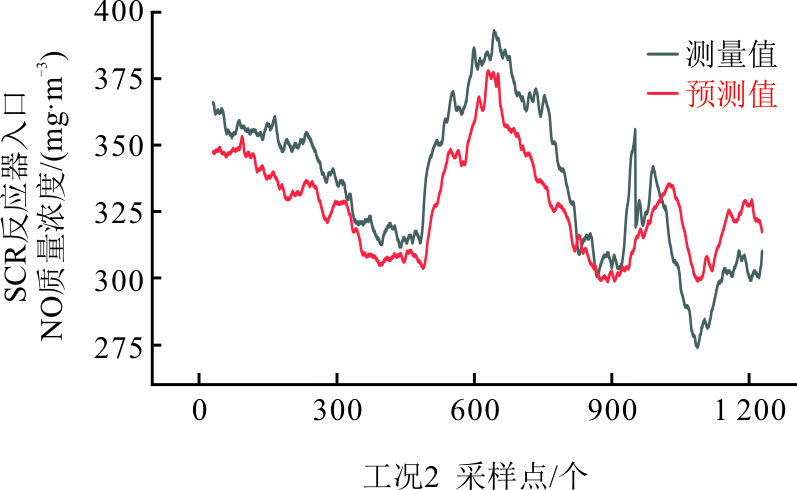

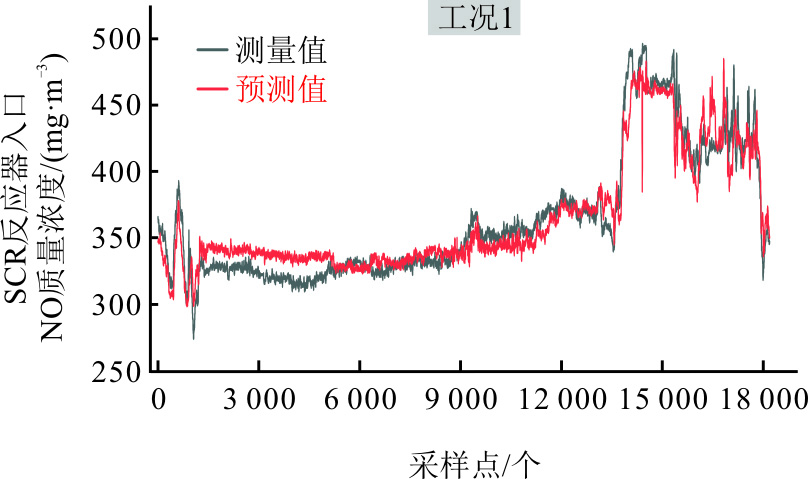

将测试集定义为4个工况进行分析评估。1）工况1，整个测试集的第0至17 500组样本序列；2）工况2，负荷变化较小（35%的数据负荷变化为标准负荷的±3%，65%的数据为标准负荷的–20%~+9%）第0至1 300组样本序列，用于验证小变化率下NO_x的预测精度；3）工况3，稳定负荷（标准负荷的±3%）第1 300至12 500组样本序列，用于测试长期稳定负荷下的准确性；4）工况4，负荷变化较大（73%的数据负荷变化为标准负荷的+21%~+78%）第12 500至17 500组样本序列，用于验证瞬态较大负荷变化下的精确度，具体结果如图5和图6所示。

表4为工况对比预测结果。从表4预测结果可知，在稳定负荷（工况3）下模型的d_RMSE较低为5.410 mg/m³，且预测精度R²较高为0.95，说明模型表现出良好的预测能力。预测误差在变负荷时（工况2和工况4）的精度比稳定负荷工况（工况3）下低，工况2波峰预测值和测量值对比如图7所示。工况2波峰负荷变化较小时NO的预测值能够提前变化，在工况4负荷变化增大时，预测偏差增大。

2.3　变负荷分析

在工况4中，负荷变化较大，相关系数R²下降至0.75，表明需对变负荷数据进行进一步训练，以提高预测的准确性。通过设定修正比例，对测量值和预测值进行修正，设修正参数φ[0,1]，c_in,NO修正后的NO质量浓度，c_t,in,measure为时刻t的NO质量浓度的测量值，

c t + t m,in,pre

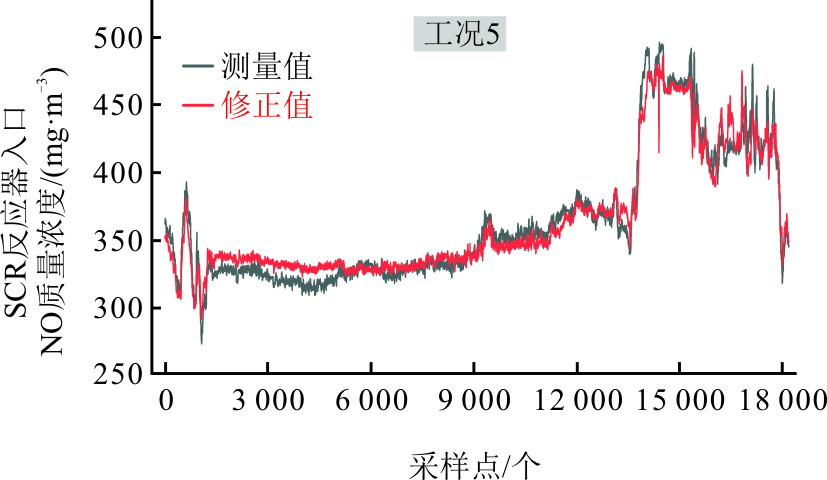

为时刻t+t_m的NO质量浓度的预测值，修正过程为式(8)。修正后的工况5如图8所示，相关系数R²提高至0.95，高于未修正前工况1的R²。设2组数据之间的延迟时间

t m

为5~40 s，每间隔5 s依次计算二者的相关系数，当

t m

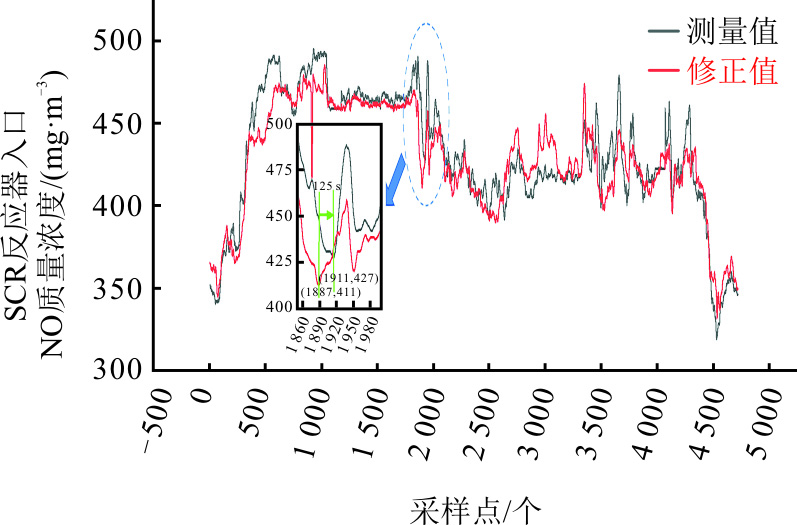

=25 s时相关系数最高为0.97，此时2条曲线最重合，则平均提前时间为25 s。变负荷数据修正后如图9所示，图9中修正后的值能够比同一时刻测量值最大提前时间为125 s。

ϕ = 0.7 c in,NO = ϕ c t,in,measure + (1 − ϕ) c t + t m,in,pre

(8)

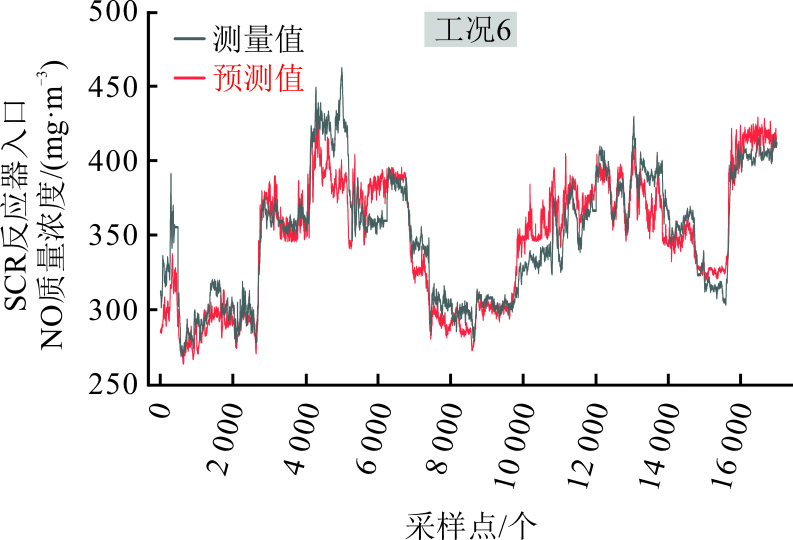

选取现阶段全部样本的变工况（工况6）数据（图10）进行分析，预测结果见表5。由表5可见，工况6的相关系数R²为0.82，比负荷变化较大的工况4精度高。

2.4　后解释模型分析

利用SHAP算法对CNN-LSTM预测模型进行后解释分析^[24]。通过分析平稳和负荷变化较大2种负荷情景下NO生成的驱动因素，从历史数据中选取工况3进行分析（图11、图12）。图11所示的稳定负荷VI图中，影响SCR反应器入口NO质量浓度较大的变量是SCR反应器上游的烟气温度（如入口温度和省煤器入口温度）以及B磨入口风量。图12所示的稳态概要图中，SCR反应器入口温度、B磨入口风量、二次风挡板开度、A一次风机电流以及蒸汽压力与NO质量浓度呈正相关，而省煤器入口烟气温度、机组负荷、总风量、B一次风机电流、蒸汽流量以及SCR反应器入口压力呈负相关。SCR入口O₂体积分数也是影响NO质量浓度的重要参数，其特征值较高时，SHAP值能达到最高或最低，表明O₂体积分数对NO_x的生成起到双向作用，与炉内分级燃烧状况密切相关。

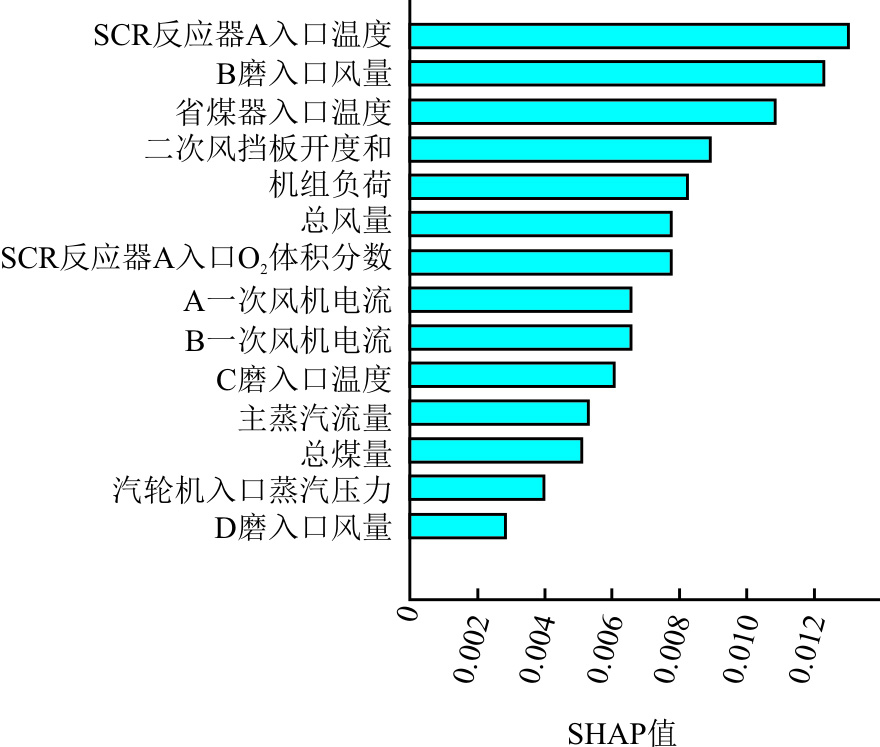

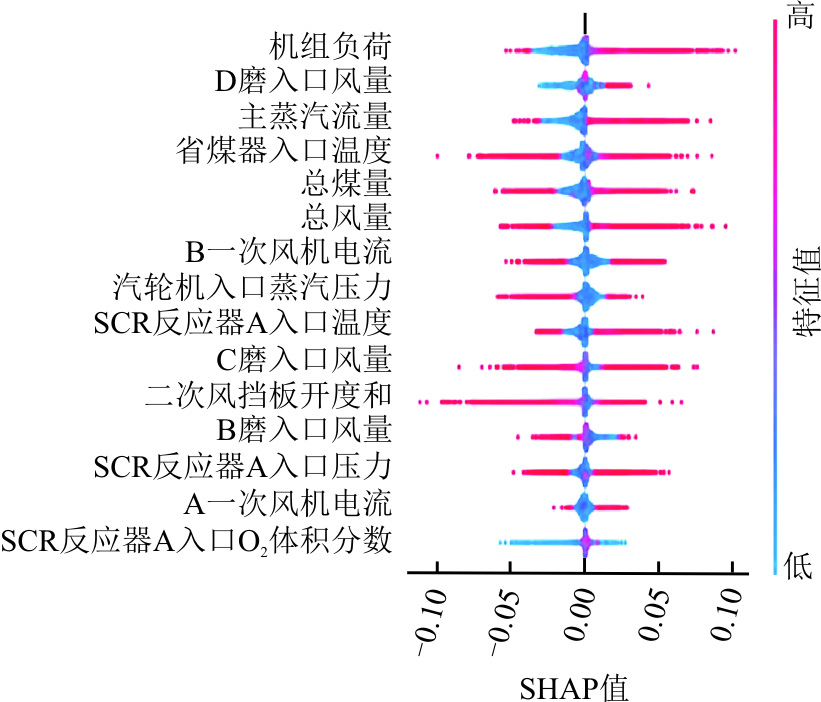

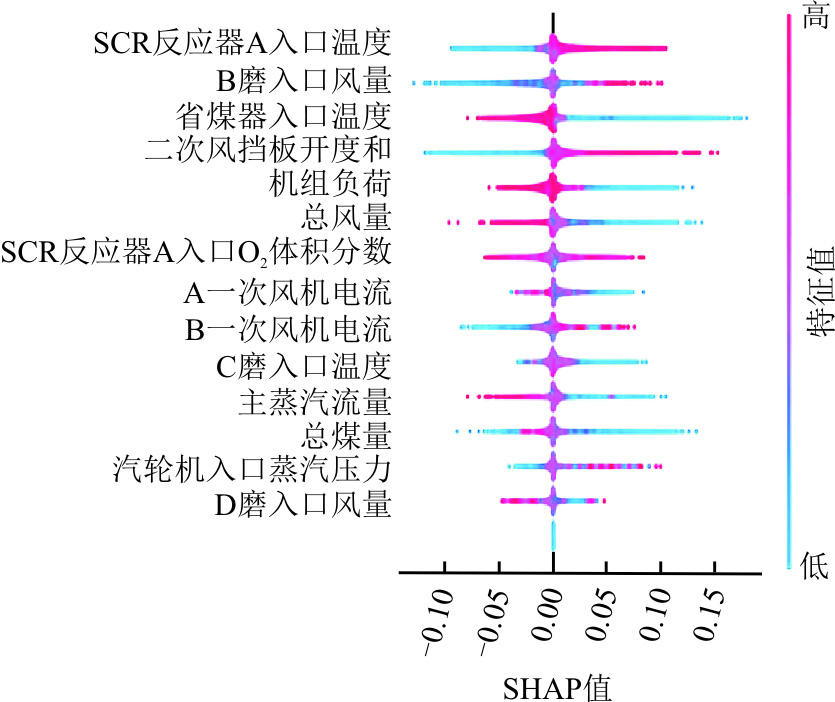

选取工况6负荷变化较大数据进行分析（图13）。从图13变负荷概要图可看出，影响NO质量浓度的变量主要有机组负荷、D磨入口风量、主蒸汽流量以及省煤器入口温度等。但各变量与目标变量NO质量浓度均存在正向或负向的相关关系，但并无单向关系。

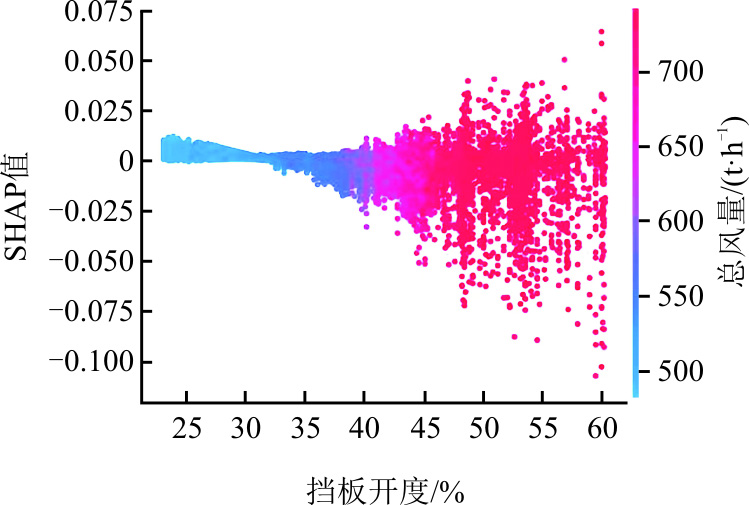

对于稳定负荷工况各个变量之间的关系，代表性结果如图14所示。由图14可知：当二次风挡板开度小于33%时，总风量较小且对NO质量浓度是正向作用；随着挡板开度增大总风量随之增大，对NO生成存在双向的影响，主要分布在负相关方向，表明了在高负荷工况下，炉内空气分级燃烧作用明显，增大二次风挡板开度，有利于降低NO质量浓度。

变负荷时NO质量浓度被SCR反应器入口A温度和总风量共同影响下，NO质量浓度的结果如图15所示。

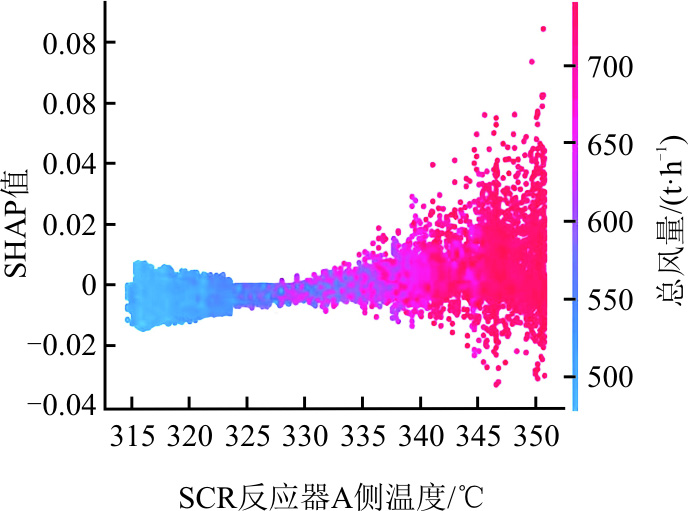

由图15可知：在变负荷时当SCR反应器入口A温度小于330 ℃时，总风量较小且对NO质量浓度主要是负向作用，说明在较低负荷时，增大负荷可降低NO的生成；当SCR反应器入口A温度升高时增大总风量，对NO的生成逐渐为正向影响。高负荷运行时，增大负荷且增加总风量，将会影响炉内的分级燃烧，增加NO的生成。

3　Simulink仿真性能评估

收起

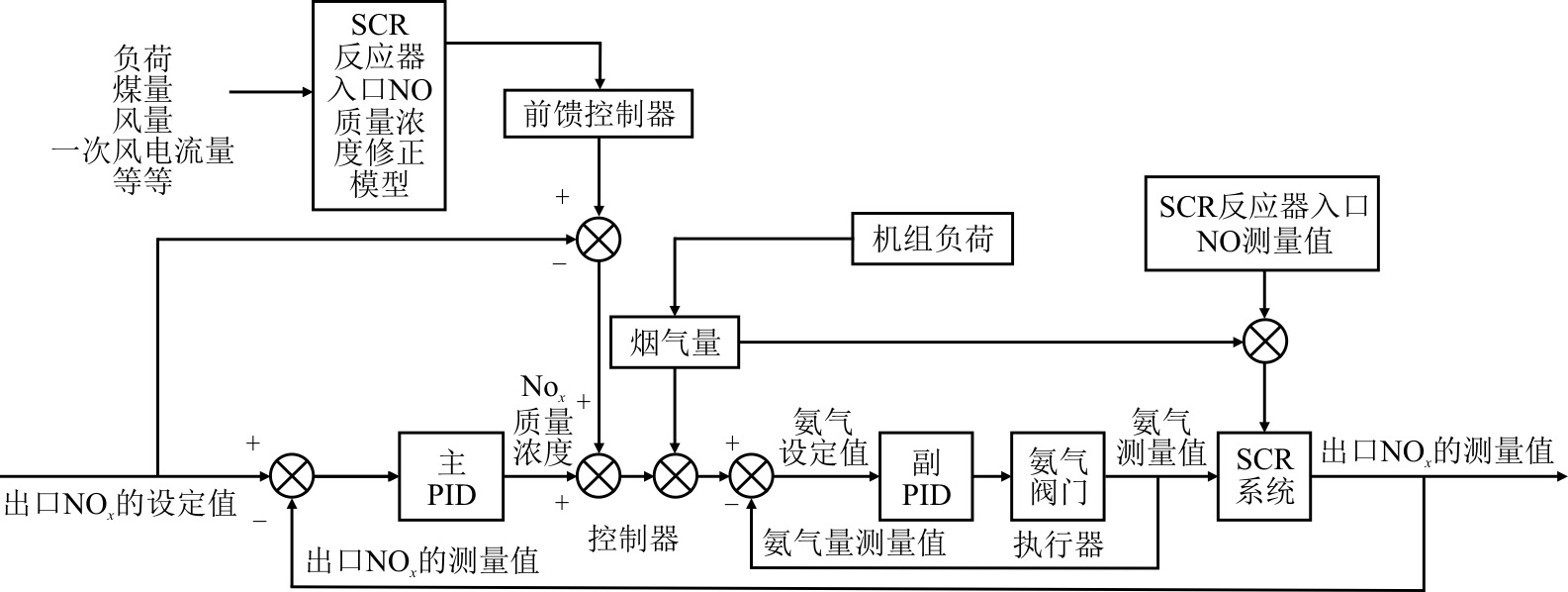

在建立SCR反应器入口NO_x质量浓度预测模型的基础下，设计并改进了SCR反应器脱硝智能预测前馈控制系统。主PID控制器对喷氨量进行调节，副PID控制器驱动喷氨阀门开度，控制逻辑框图如图16所示。将前期预测时刻t+t_m的SCR反应器入口NO_x质量浓度修正值作为前馈信号，固定出口NO_x质量浓度为40 mg/m³，补偿氨氮比。

实现SCR脱硝智能预测前馈控制系统的控制逻辑如下：1）利用SCR反应器入口NO质量浓度修正值与SCR反应器出口NO的设定值计算理论脱硝量；2）利用SCR反应器出口NO质量浓度测量值与SCR反应器出口NO质量浓度的设定值计算补偿脱硝量；3）根据理论脱硝量和补偿脱硝量计算氨气设定值；4）利用喷氨格栅喷出的氨气测量值与氨气设定值计算氨气补偿量；5）利用氨氮比乘以0.951 6计算得到最大脱硝率；6）根据脱硝率的补数计算SCR反应器出口NO质量浓度。

当外部负荷发生变化时，SCR喷氨控制系统能够提前t_m动作，使喷氨量与烟气中的NO_x量相匹配，从而减少系统调节时间。选用500 s运行数据，包括负荷变化情况，采用以上控制逻辑，仿真有无前馈控制的NH₃/NO结果如图17所示。由图17可知，当机组负荷变化时，有智能预测前馈控制方法的NH₃/NO先响应。负荷降低可能造成燃烧不完全，NO质量浓度增大，NH₃量增多，则NH₃/NO比值增大。

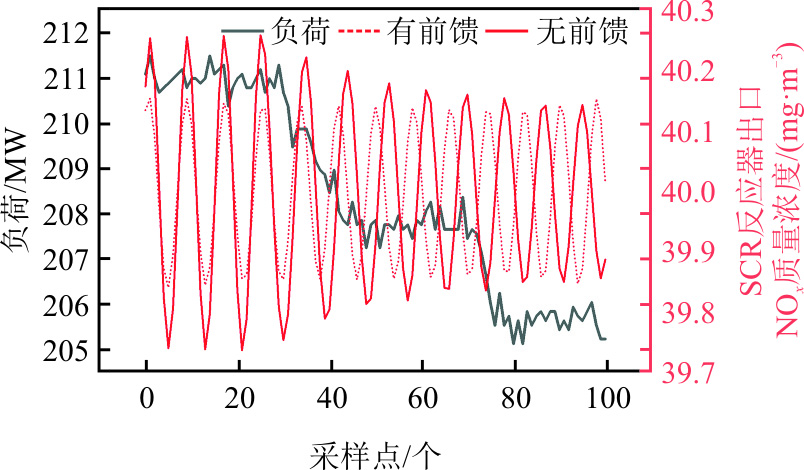

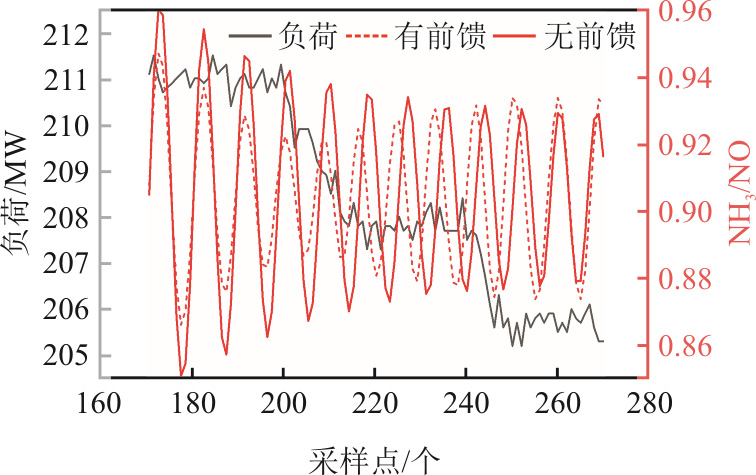

仿真有无前馈控制的SCR脱硝出口NO_x波动情况对比输出结果如图18和表6所示。由图18和表6可知，有预测前馈控制可有效降低SCR系统出口NO_x质量浓度，波动范围在0.2 mg/m³左右，标准差降低28%。标准差计算公式为：

S x = ∑ (x i − x ¯) 2 n − 1

(9)

式中：S_x为标准差；

x ¯

为样本序列平均值；n为样本序列个数。

实际SCR脱硝反应中NH₃与NO_x进行脱硝反应比值近似为1:1。根据脱硝率计算SCR反应器出口氨逃逸并进行折算，具体如式(10)—式(13)所示^[25]：

4NH 3 +4NO+O 2 =4N 2 +6H 2 O

(10)

η = c in, NO x − c out, NO x c in, NO x

(11)

c NH 3 = c i, NH 3 − η c i, NO x = c i, NO x (r − η)

(12)

p NH 3 = c NH 3 17 × 106

(13)

式中：

c NH 3

为

c NH 3

氨逃逸质量浓度；r为氨氮比；η为脱硝效率；

c i, NO x

为SCR反应器入口NO_x质量浓度；

c out, NO x

为出口NO_x的质量浓度；

c in, NH 3

为SCR反应器入口实际NH₃质量浓度；

p NH 3

为基于标况下（298 K和101 kPa）的氨气密度，将氨气质量浓度折算后的值。

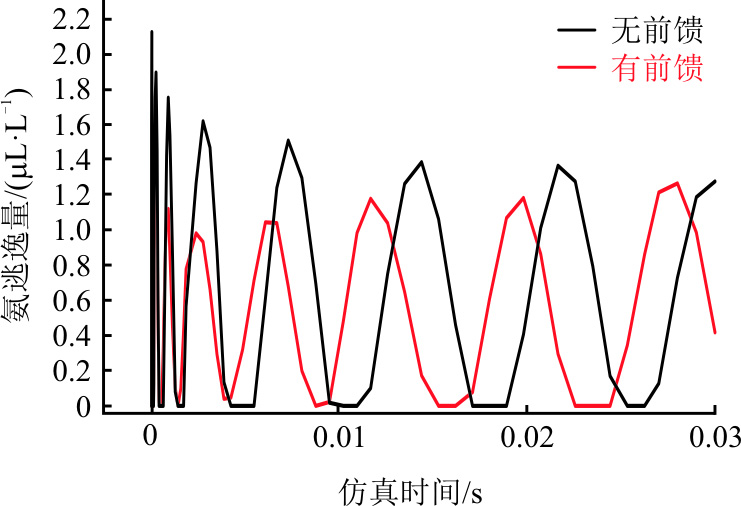

计算氨逃逸结果如图19所示。由图19可知，有前馈控制比无前馈控制降低了氨逃逸，无前馈控制时氨逃逸量最大为2.13 μL/L，有前馈控制时氨逃逸量为1.65 μL/L，则有前馈控制降低最大氨逃逸22%。

4　结论

收起

本文针对NO_x质量浓度测量滞后问题，提出了一种CNN-LSTM数据驱动模型，用于预测机组全工况运行时的NO_x生成质量浓度，并应用于某电厂330 MW四角切圆锅炉的NO_x排放预测，主要结论包括如下。

1）通过热力图相关性分析，发现稳定工况和变负荷时，影响SCR反应器入口NO质量浓度生成的主要变量存在显著差异。

2）将SCR反应器入口NO质量浓度预测值与测量值设置一定的比例7:3修正SCR反应器入口NO质量浓度，通过Simulink仿真评估，修正后的SCR反应器入口NO质量浓度能够提前25 s调节喷氨量。优化后的喷氨控制策略降低出口NO_x质量浓度与设定值间的标准差（降低28%），并提升了NH₃/NO_x调节的响应速度，减少最大氨逃逸量22%，实现了变负荷下的NO_x的排放控制。

3）利用SHAP算法对CNN-LSTM模型进行分析，确定了各变量对SCR反应器入口NO质量浓度的正向或负向影响，在变负荷时影响SCR反应器入口NO质量浓度最大的变量是机组负荷和D磨入口风量，反映了不同负荷下炉内分级燃烧的深度存在差异。
