基于14项智能网联汽车封闭测试的海南汽车试验场改造建设

PDF下载

刘建社 , 王宣锋

汽车文摘 | 2024,(9): 48-54

收起

汽车文摘 | 2024, (9): 48-54

基于14项智能网联汽车封闭测试的海南汽车试验场改造建设

全屏

刘建社, 王宣锋

作者信息

海南热带汽车试验有限公司, 琼海 571400

Transformation of Hainan Automotive Proving Ground Based on 14 Closed Tests of Intelligent Connected Vehicles

Jianshe Liu, Xuanfeng Wang

Affiliations

Hainan Tropical Automobile Test Co., Ltd., Qionghai 571400

出版时间: 2024-09-05 doi: 10.19822/j.cnki.1671-6329.20230081

文章导航

摘要

收起

为了全面掌握智能网联汽车封闭试验场建设标准，通过分析《智能网联汽车道路测试管理规范（试行）》及相关标准、法规，总结了智能网联汽车在封闭测试场进行14项测试的具体要求，梳理了智能网联汽车封闭测试场建设的主要内容，并按照相关要求从园区改造、硬件设备设施建设及软件平台建设3大方面对海南汽车试验场进行了智能网联化改造，使其满足所有智能网联汽车封闭测试要求，为封闭测试场建设或传统试验场改造为智能网联汽车试验场提供参考。

关键词

智能网联汽车 / 封闭测试 / 汽车试验场改造

Abstract

收起

In order to comprehensively understand the construction standards for intelligent connected vehicle closed proving grounds, this paper provides an in-depth analysis of the “Specification for the Management of Road Testing of Intelligent Connected Vehicles (Trial)” and related standards and regulations. The specific requirements for 14 tests of intelligent connected vehicles in closed proving grounds are summarized. The main contents of constructing the closed test field for intelligent networked vehicles are organized. According to the relevant requirements, the intelligent networking transformation of the Hainan Proving Ground has been completed from 3 aspects: park renovation, hardware equipment facility construction, and software platform construction. This transformation aims to meet all closed test requirements for intelligent connected vehicles, serving as a reference for the construction of closed proving grounds or the upgrade of traditional proving grounds into intelligent connected proving grounds.

Key words

ICV(Intelligent connected vehicle) / Closed test / Automotive proving ground transformation

引用本文

刘建社, 王宣锋. 基于14项智能网联汽车封闭测试的海南汽车试验场改造建设. 汽车文摘, 2024 , (9) : 48 -54 . DOI: 10.19822/j.cnki.1671-6329.20230081

Jianshe Liu, Xuanfeng Wang. Transformation of Hainan Automotive Proving Ground Based on 14 Closed Tests of Intelligent Connected Vehicles[J]. Automotive Digest, 2024 , (9) : 48 -54 . DOI: 10.19822/j.cnki.1671-6329.20230081

正文

收起

0 引言

收起

智能网联汽车是加快制造强国、科技强国、网络强国、交通强国建设的重要载体，是我国汽车产业转型升级的突破口。封闭场地的安全性测试评价是国内外智能网联汽车技术研发和应用不可或缺的重要环节。利用封闭测试场地的测试场景进行智能网联技术的试验验证，是提升智能网联汽车安全性的重要途径。在智能网联汽车正式进入市场之前，必须在封闭测试场的真实环境中进行充分测试，全面验证自动驾驶功能，保证车辆在各种交通状况和不同使用场景下都能安全可靠、平稳高效地运行。目前，美国、法国、德国、日本等发达国家，要求智能网联汽车上开放道路或特定路段进行测试前均需进行充分的封闭场地试验，部分国家需要测试车辆经过第三方的测试评价。2018年4月12日，工信部、公安部及交通部联合发布《智能网联汽车道路测试管理规范（试行）》^[1]，要求智能网联汽车在封闭试验区进行14项实车测试，由国家或省市认可的从事汽车相关业务的第三方检测机构对其智能网联功能进行检测验证、确认其具备进行道路测试的条件，方可申请进行自动驾驶道路测试。海南省政府制定《海南省智能网联汽车道路测试管理办法》^[2]，并将海南汽车试验场拟定为第三方授权的检测机构。因传统试验场已不能满足智能网联汽车全部功能开发和验证需要，通过对国家三部门要求智能网联汽车在封闭测试场进行14项测试的具体要求进行分析，梳理智能网联封闭试验场建设要求，并对海南汽车试验场进行智能网联化改造，以满足智能网联汽车14项封闭试验测试，旨在为封闭试验场建设或智能网联化改造提供参考。

1 国家三部门14项测试场地改造建设

收起

国家三部门14项测试属于智能网联汽车在开放道路测试前的封闭测试阶段，需要基于封闭测试场地构建各种实际道路场景，在风险可控的条件下对智能网联汽车进行最接近实际道路环境的实车试验，充分发现智能汽车测试或示范应用过程中出现的各种问题。同时，试验员可亲自使用并熟悉测试车辆的自动驾驶操作习惯、试验方式和紧急情况下的处理方法，使其能在开放道路测试时应对自如。

1.1 国家三部门14项测试场建设标准

测试场建设标准主要包括：国家三部门联合印发的《智能网联汽车道路测试管理规范（试行）》，以下简称《管理规范》；中国智能网联汽车产业创新联盟、全国汽车标准化委员会智能网联汽车分技术委员会联合发布的《智能网联汽车自动驾驶功能测试规程（试行）》，以下简称《测试规程》。

其他涉及标准包括：GB/T 43119—2023《自动驾驶封闭测试场地建设技术要求》；GB 50647—2011《城市道路交叉口规划规范》；CJJ152—2010《城市道路交叉路口设计规程》；GB 5768—2017《道路交通标志和标线》；GB 25280—2016《道路交通信号控制机》；GB 14886—2016《道路交通信号灯设置与安装规范》。

1.2 国家三部门14项测试要求梳理

《管理规范》和《测试规程》要求应具备车辆状态记录、存储及在线监控功能，能实时回传车辆控制模式、车辆位置、车辆速度、加速度等运动状态信息。因此需建设车内外监控信息、车辆定位信息、场地高精地图、监控平台及数据存储的管理平台等内容。同时要求车辆外部360°视频监控，所以需要在测试场地路段设置监控系统，并建立相应服务器保存各类数据。

根据《测试规程》进行逐个场景进行梳理，得出所需场地及设施需求，如表1所示。

通过表1可知，大多场景的道路长度≥100 m，少数场景道路长度≥300 m，有些场景需要至少2条车道，不同场景道路两边标线类型不同，包括黄实线、白实线、白虚线、黄虚线等。同时需设置十字路口和环岛场景，十字口直线段长度根据要求计算得出4个支路长度应≥100 m，为保证试验正常进行，应保留一定余量，4个支路长度至少取120~150 m；环岛设计时应考虑4个出口，环岛中心岛半径设计可参考CJJ152—2010《城市道路交叉路口设计规程》，中心岛最小半径与环岛设计速度有关，可考虑适当余量，具体可参考表2。路边设施包括红绿灯、各类标识标牌、RSU、假人、假车、假两轮车等。

1.3 国家三部门14项测试场地改造

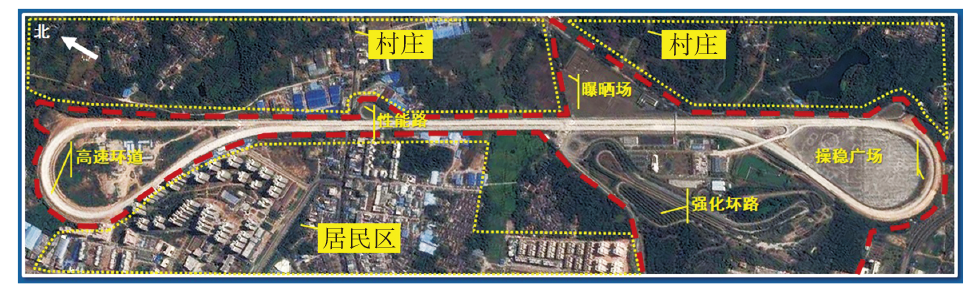

海南汽车试验场智能网联化改造前属于典型的传统型汽车试验场，主要由高速环道、性能路、强化坏路、操稳广场及暴晒场组成。高速环道全长6.042 km，其中直线段长2.2 km，环道半径为145 m，最大车速为180 km/h。性能路全长1.7 km。强化坏路全长10.0 km，由18类30种不同参数的典型路面组成，操稳广场面积为93 000 m²，曝晒场面积为47 000 m²，如图1所示。

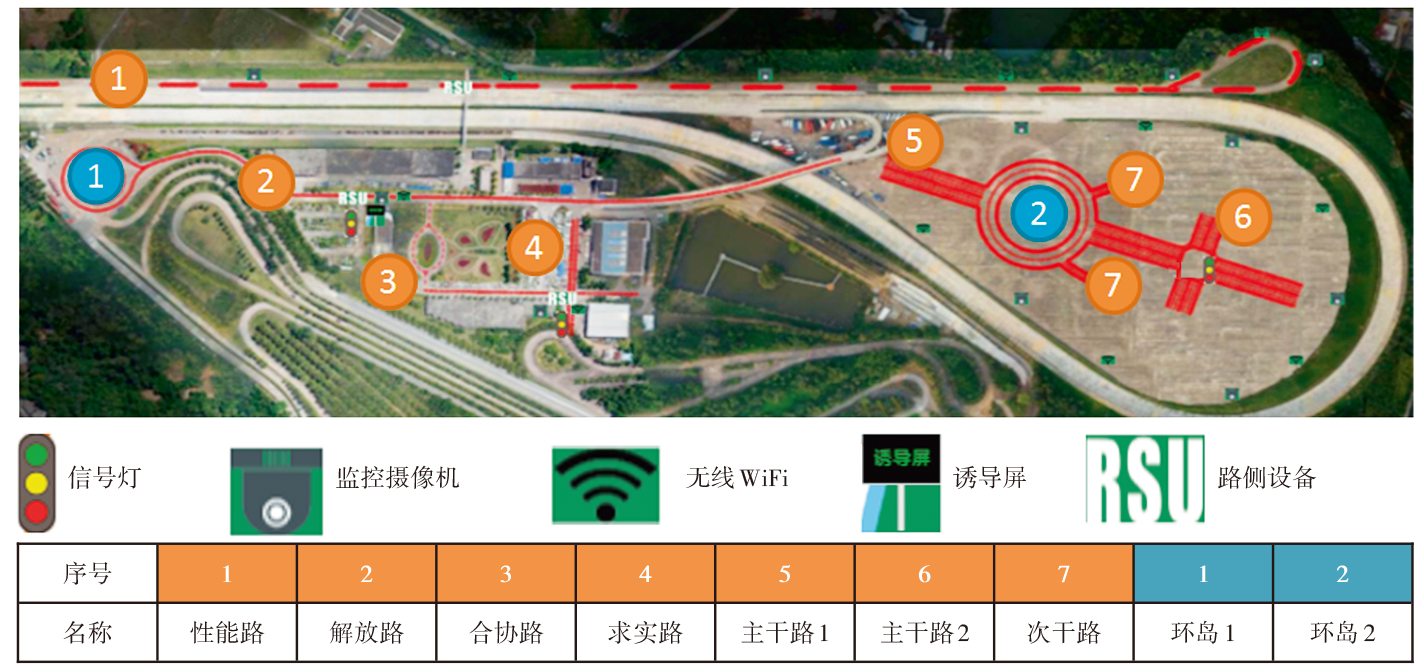

此次智能网联化改造充分利用现有场地，进行合理规划实现国家三部门14大项34小项的测试场景。基于原有性能路长且直的特点（直线段长1.4 km），落地较高速度场景（两车道性能路面及旁边ABS路面，并合理组合绘制各类道路标线），利用原有操稳广场面积较宽特点，柔性化设计落地环岛及十字口相关场景，利用厂区交通道路落地其余场景，具体落地位置如表3所示。图2中的1、2、3、4、5、6、7区域及蓝色环岛2个场景完成国家三部门14项测试项目，同时利用2、3、4区域实现街景深度体验区。

在厂区交通道路十字口和丁字口设置固定红绿灯，在操稳广场十字口设置移动红绿灯，并配置RSU实现各类网联场景所需功能。

考虑到海南岛实际道路圆盘灯及箭头灯共存情况，特在丁字口设置圆盘灯，十字口设置箭头灯。交通标识、道路标线、部分建筑外墙、假人、假车均可以做到按需调整，体现柔性化设计理念。并且针对海南特有湿热气候及雷电天气，各系统、各部件及连接件均需具备耐腐蚀性和防雷等要求。

1.4 国家三部门14项包含的建设内容

通过1.2小节分析得出建设内容主要包括园区改造、硬件设备设施建设及软件平台建设3大方面，具体建设内容如表4。

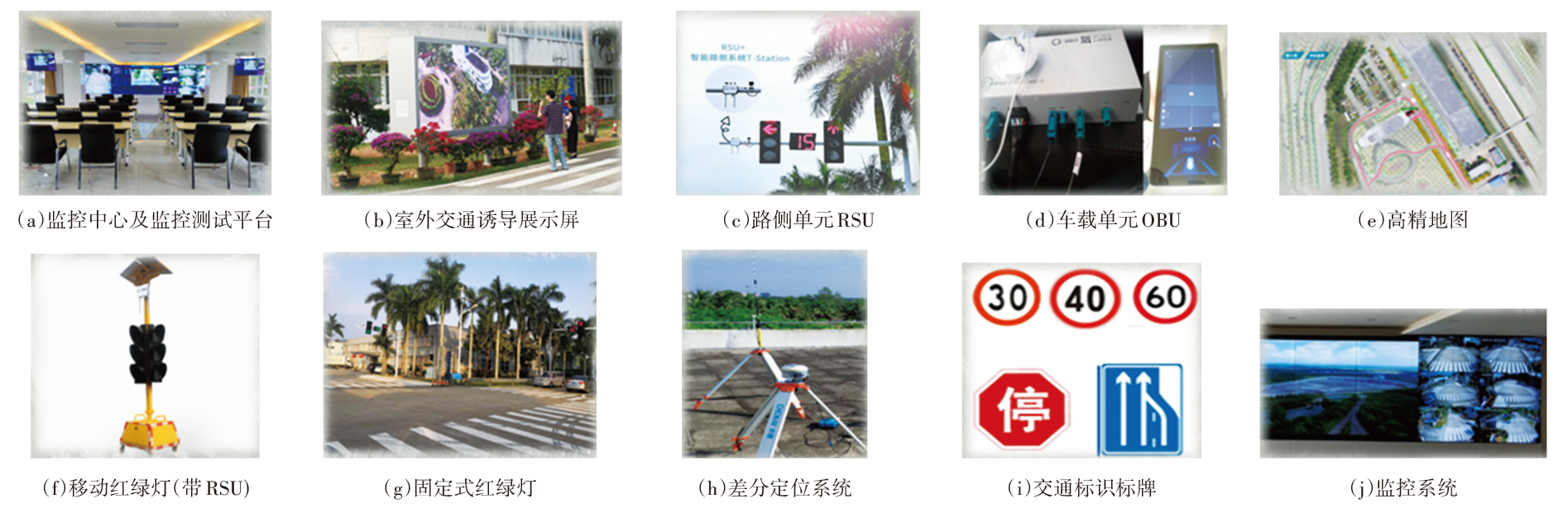

经过智能网联化改造，海南汽车试验场目前已具备的部分设备设施如图3所示。

2 除三部门14项测试场景外其他测试场景

收起

2.1 街景深度示范体验区

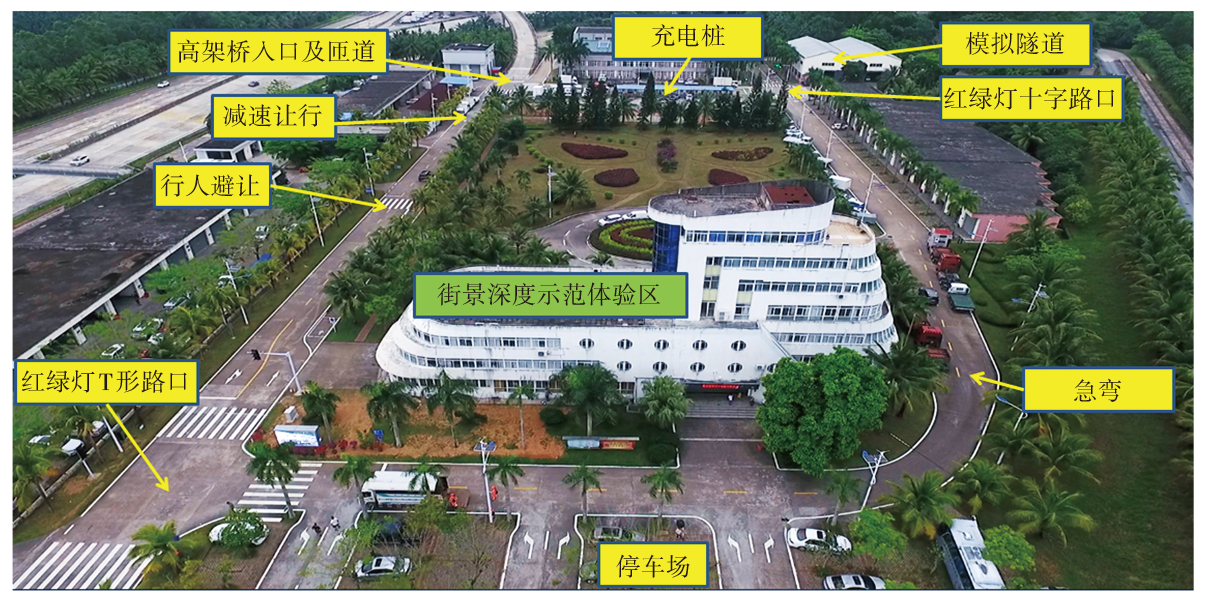

除14项测试场景外，在厂区交通道路上可实现街景深度示范体验区，如图4所示。

2.2 V2X测试场景

智能网联汽车除了依靠本车的物理传感器实现周边状态感知外，还能够通过V2X通信技术在更大的空间尺度上扩展环境和交通状况的感知范围。封闭测试场均希望在有限的测试场地内设置尽可能多的测试场景，可通过一个路侧单元RSU在其覆盖范围内设置多个场景实现。海南汽车试验场采用不同厂家的路侧单元RSU及车载单元OBU，均满足T/CSAE 53—2017《合作式智能运输系统车用通信系统应用层及应用数据交互标准》应用层通信协议，可进行V2X一致性及通信通用性测试。根据场内实际道路情况布置近40个网联场景，遍布于厂区交通道路、性能路及操稳广场。涵盖安全类、效率类及信息服务类，并可进行通信能力测试，也可组合成多种自定义场景。

2.3 L1、L2级驾驶辅助系统（ADAS）测试场地

海南汽车试验场同时建设了符合L1、L2级驾驶辅助系统（Advanced Driver Assistance System, ADAS）测试场地，在南环操稳广场绘制目前国内最长的专用ADAS试验弯道R250及R500曲线，弧长均为250 m，进入曲线前加速段长度分别为230 m及300 m。高速环道及性能路直线段分别为2 200 m及1 400 m，均可满足ADAS直线测试不低于1 000 m的要求。

3 国家三部门14项智能网联化改造验证

收起

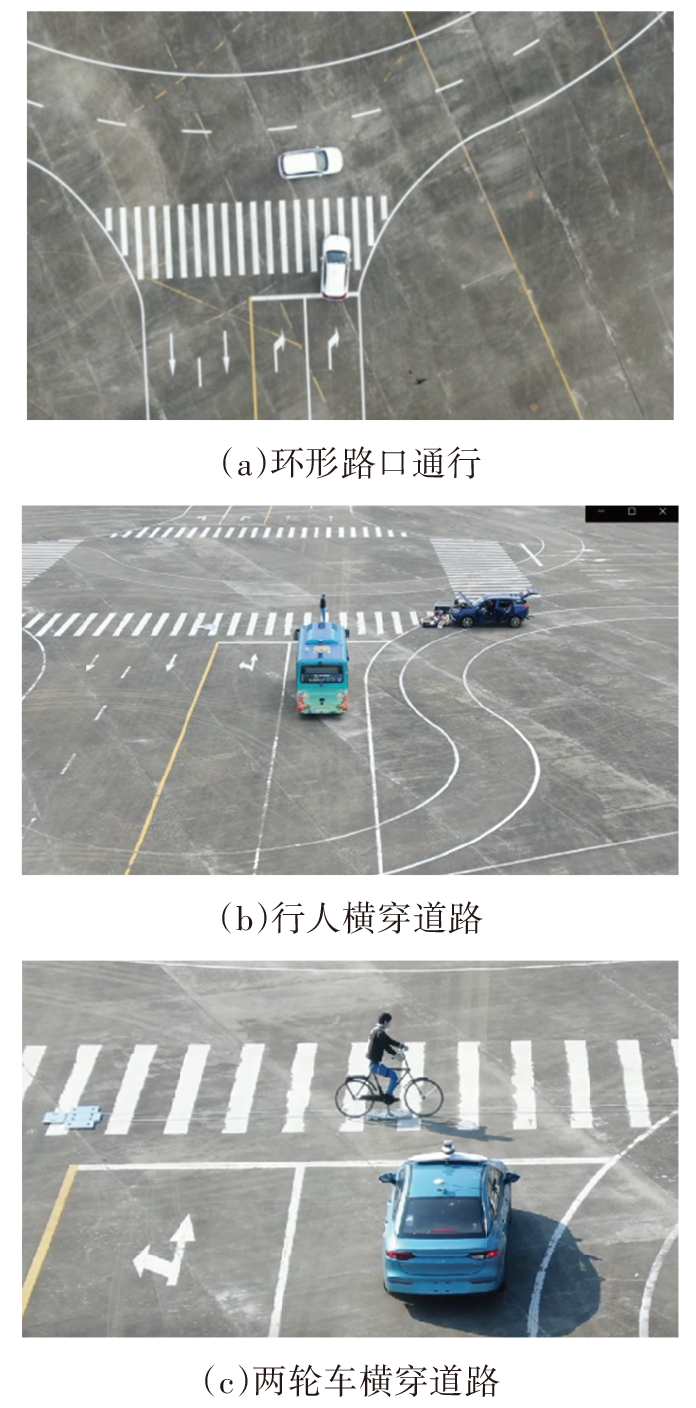

海南汽车试验场经过国家三部门14项智能网联化改造，建成的测试场景及设备设施经过多轮实车验证均符合《管理规范》及《测试规程》相应要求，并通过了国内知名专家组的评审验收。依托改造后的封闭测试基地，海南汽车场成功取得了海南省唯一的智能汽车道路测试和示范应用管理第三方机构和封闭测试区，组织开展海南省智能汽车道路测试相关工作，负责海南省智能汽车道路测试或示范应用的申请、组织专家论证评估、日常监督管理等工作，截止2024年4月份，已协助海南省政府累计发放测试与示范牌照29张，实现测试里程超过18万km。具体测试案例见图5。

4 改造后整体布局

收起

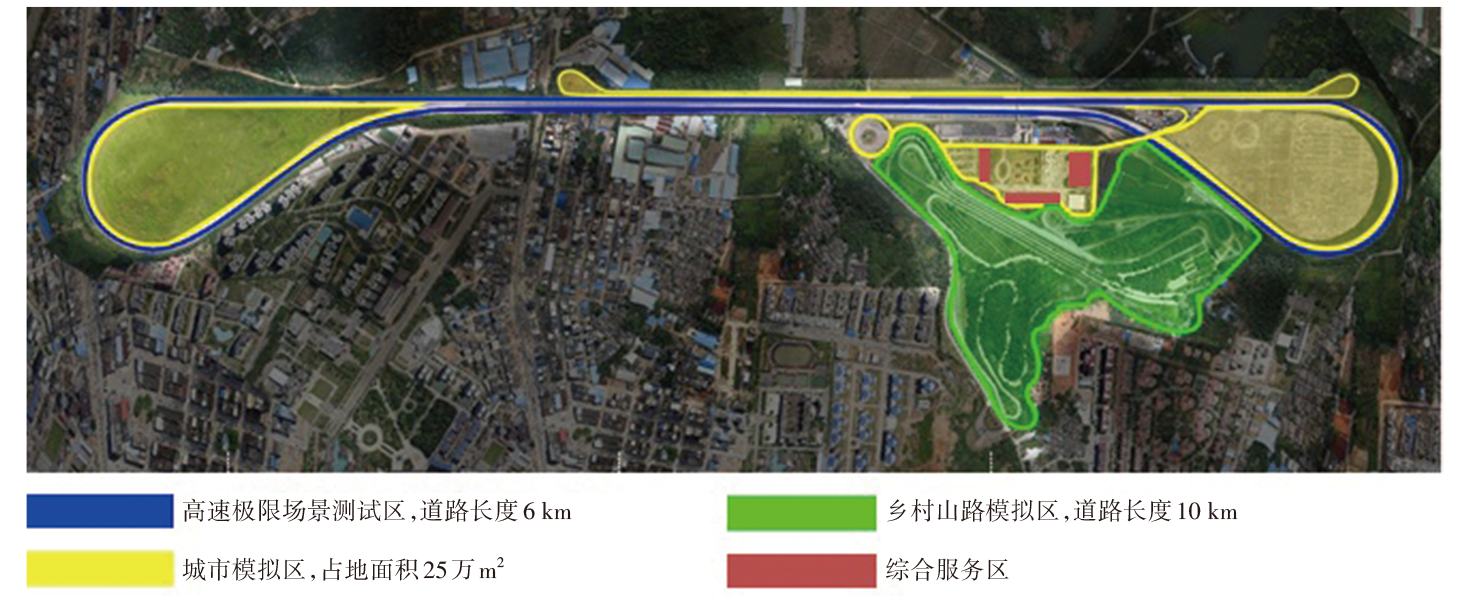

海南汽车试验场经过智能网联化改造建设，已成为国家唯一的“高温、高湿、高腐蚀、多雨—三高一多”、覆盖L1-L5级及V2X网联测试能力的热带智能网联特色测试基地；包括高速极限场景测试区、城市模拟区、乡村山路模拟区及综合服务区四个区域，如图6所示。2022年已获工信部“国家智能网联汽车封闭测试基地（海南）”资质。

高速极限场景测试区利用原有高速环道进行改造实现；城市模拟区利用厂区交通道路、南环操稳广场、北环广场及性能路进行改造实现（国家三部门14项测试属于城市模拟区的主要组成部分）；乡村山路模拟区利用原有强化坏路进行改造实现；综合服务区利用原有指挥楼、检测楼及车库车间实现。

5 结束语

收起

本文根据国家三部门14项测试要求，梳理计算得出14大项34小项场景测试所需场地及设施，同时归纳了测试场地建设的相关标准。结合海南汽车试验场现状，进行了各场景实际落地，并得出国家三部门14项测试需要的建设内容。智能网联试验场建设、传统试验场智能网联化改造可以借鉴相关内容。改造后场地经过了多轮次的测试验证，完全符合国家三部门14项测试要求。后续会基于海南独特的三高一多自然环境，继续打造中国湿热地区智能汽车特色场景库建设。

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

工业和信息化部, 公安部, 交通运输部. 关于印发《智能网联汽车道路测试管理规范(试行)》的通知[EB/OL]. ( 2018-04-03)[2024-04-09]. https://www.miit.gov.cn/zwgk/zcwj/wjfb/zbgy/art/2020/art_699ad3bae2bb45759e7a5d39a4073c54.html. https://www.miit.gov.cn/zwgk/zcwj/wjfb/zbgy/art/2020/art_699ad3bae2bb45759e7a5d39a4073c54.html

[2]

海南省工业和信息化厅. 海南省智能汽车道路测试和示范应用管理办法(试行)[EB/OL]. ( 2020-08-18)[2024-04-09]. http://iitb.hainan.gov.cn/iitb/fzsxwj/202008/5ee05b719e6b4b2f9d6138e5164efa60.shtml. http://iitb.hainan.gov.cn/iitb/fzsxwj/202008/5ee05b719e6b4b2f9d6138e5164efa60.shtml

[3]

刘宏骏, 沈万霞, 齐巍. 国内外智能网联汽车测试场地发展分析[J]. 科技视界, 2017(2): 80-81.

[4]

易茂, 夏芹, 谯杰. 智能网联汽车测试场建设与测试方法浅析[J]. 汽车实用技术, 2018(20): 41-43.

[5]

Briefs

. Mcity Grand Opening[J]. Research Review, 2015, 46(3): 1-10

[6]

王艺帆. 自动驾驶汽车测试体系与现状研究[J]. 汽车与安全, 2016(10): 82-86.

[7]

黎宇科, 刘宇. 国外智能网联汽车发展现状及启示[J]. 汽车工业研究, 2016(10): 30-36.

[8]

刘天洋, 余卓平, 熊璐, 等. 智能网联汽车试验场发展现状与建设建议[J]. 汽车技术, 2017(1): 7-11.

[9]

中国电子信息产业发展研究院. 智能网联汽车测试与评价技术[M]. 人民邮电出版社, 2017: 385-442.

[10]

郭冰. 基于V2X的自动驾驶技术优化思路[J]. 中国汽车, 电子技术与软件工程 2019(4): 85.

[11]

崔硕, 姜洪亮, 戎辉, 等. 关于C-V2X的标准组成及研究现状分布[J]. 汽车电器, 2018(9): 47-52.
