汽车工艺与材料

编码	影响因素	水平
X₁	水切开档变化量	-3	0	3
X₂	玻璃导轨顶部位置度	-1.5	0	1.5
X₃	角窗位置度	-2	0	2
X₄	B柱饰板位置度	-2	0	2
X₅	玻璃升降器位置度	-2	0	2
X₆	车门窗框预弯量	-1	0.5	2

编码	影响因素	水平
X₁	水切开档变化量	-3	0	3
X₂	玻璃导轨顶部位置度	-1.5	0	1.5
X₃	角窗位置度	-2	0	2
X₄	B柱饰板位置度	-2	0	2
X₅	玻璃升降器位置度	-2	0	2
X₆	车门窗框预弯量	-1	0.5	2

序号	编码	面差/mm	扭矩/N·m
1	0	0	0	0	0	0	0.85	2.9
2	-1	-1	-1	-1	-1	-1	0.59	3.0
3	+1	-1	-1	-1	-1	-1	0.57	2.6
4	-1	+1	-1	-1	-1	-1	1.28	3.1
5	+1	+1	-1	-1	-1	-1	1.30	2.5
6	-1	-1	+1	-1	-1	-1	0.53	4.3
7	+1	-1	+1	-1	-1	-1	0.62	2.4
8	-1	+1	+1	-1	-1	-1	1.13	4.1
9	-1	-1	-1	+1	-1	-1	1.19	2.4
10	+1	-1	-1	+1	-1	-1	-0.38	3.9
· · · · · ·
61	-1	+1	-1	+1	+1	+1	0.32	3.6
62	+1	+1	-1	+1	+1	+1	0.06	2.6
63	-1	-1	+1	+1	+1	+1	-0.39	5.2
64	+1	-1	+1	+1	+1	+1	-0.57	2.7
65	-1	+1	+1	+1	+1	+1	-0.06	5.0
66	+1	+1	+1	+1	+1	+1	-0.06	2.6
67	0	0	0	0	0	0	0.53	3.6

序号	编码	面差/mm	扭矩/N·m
1	0	0	0	0	0	0	0.85	2.9
2	-1	-1	-1	-1	-1	-1	0.59	3.0
3	+1	-1	-1	-1	-1	-1	0.57	2.6
4	-1	+1	-1	-1	-1	-1	1.28	3.1
5	+1	+1	-1	-1	-1	-1	1.30	2.5
6	-1	-1	+1	-1	-1	-1	0.53	4.3
7	+1	-1	+1	-1	-1	-1	0.62	2.4
8	-1	+1	+1	-1	-1	-1	1.13	4.1
9	-1	-1	-1	+1	-1	-1	1.19	2.4
10	+1	-1	-1	+1	-1	-1	-0.38	3.9
· · · · · ·
61	-1	+1	-1	+1	+1	+1	0.32	3.6
62	+1	+1	-1	+1	+1	+1	0.06	2.6
63	-1	-1	+1	+1	+1	+1	-0.39	5.2
64	+1	-1	+1	+1	+1	+1	-0.57	2.7
65	-1	+1	+1	+1	+1	+1	-0.06	5.0
66	+1	+1	+1	+1	+1	+1	-0.06	2.6
67	0	0	0	0	0	0	0.53	3.6

方差来源	平方和	自由度	均方	F值	P值
模型	20.403 9	10	2.040 4	111.03	0.000
弯曲	0.134 5	1	0.134 5	7.32	0.009
失拟项	0.958 6	54	0.017 8	0.50	0.853
总和	21.432 9	66

方差来源	平方和	自由度	均方	F值	P值
模型	20.403 9	10	2.040 4	111.03	0.000
弯曲	0.134 5	1	0.134 5	7.32	0.009
失拟项	0.958 6	54	0.017 8	0.50	0.853
总和	21.432 9	66

方差来源	平方和	自由度	均方	F值	P值
模型	55.657 6	11	5.059 8	251.00	0.000
弯曲	0.211 0	1	0.211 0	10.47	0.002
失拟项	1.062 0	53	0.020 0	0.86	0.680
总和	56.766 3	66

方差来源	平方和	自由度	均方	F值	P值
模型	55.657 6	11	5.059 8	251.00	0.000
弯曲	0.211 0	1	0.211 0	10.47	0.002
失拟项	1.062 0	53	0.020 0	0.86	0.680
总和	56.766 3	66

序号	编码	面差/mm	扭矩/N·m
1	0	0	0	0	0	0	0.60	0.488 9	3.6	2.70
2	-1	0	0	0	0	0	0.55	0.642 8	3.2	3.72
3	+1	0	0	0	0	0	0.63	0.614 0	2.3	2.22
4	0	-1	0	0	0	0	0.25	0.379 8	2.6	2.68
5	0	+1	0	0	0	0	1.04	0.987 1	2.6	2.66
6	0	0	-1	0	0	0	0.48	0.565 2	2.7	2.59
7	0	0	0	0	0	0	0.58	0.488 9	3.6	2.70
8	0	0	+1	0	0	0	0.54	0.531 6	3.0	3.25
9	0	0	0	-1	0	0	0.73	0.678 6	2.6	2.65
10	0	0	0	+1	0	0	-0.36	-0.231 7	3.0	3.10
11	0	0	0	0	-1	0	0.65	0.612 2	2.6	2.61
12	0	0	0	0	+1	0	0.53	0.644 6	2.6	2.73
13	0	0	0	0	0	-1	0.13	0.249 2	2.6	2.73
14	0	0	0	0	0	+1	0.08	0.037 7	2.6	2.61
15	0	0	0	0	0	0	0.68	0.488 9	3.5	2.70

序号	编码	面差/mm	扭矩/N·m
1	0	0	0	0	0	0	0.60	0.488 9	3.6	2.70
2	-1	0	0	0	0	0	0.55	0.642 8	3.2	3.72
3	+1	0	0	0	0	0	0.63	0.614 0	2.3	2.22
4	0	-1	0	0	0	0	0.25	0.379 8	2.6	2.68
5	0	+1	0	0	0	0	1.04	0.987 1	2.6	2.66
6	0	0	-1	0	0	0	0.48	0.565 2	2.7	2.59
7	0	0	0	0	0	0	0.58	0.488 9	3.6	2.70
8	0	0	+1	0	0	0	0.54	0.531 6	3.0	3.25
9	0	0	0	-1	0	0	0.73	0.678 6	2.6	2.65
10	0	0	0	+1	0	0	-0.36	-0.231 7	3.0	3.10
11	0	0	0	0	-1	0	0.65	0.612 2	2.6	2.61
12	0	0	0	0	+1	0	0.53	0.644 6	2.6	2.73
13	0	0	0	0	0	-1	0.13	0.249 2	2.6	2.73
14	0	0	0	0	0	+1	0.08	0.037 7	2.6	2.61
15	0	0	0	0	0	0	0.68	0.488 9	3.5	2.70

方差来源	平方和	自由度	均方	F值	P值
模型	21.99	27	0.814 6	59.40	< 0.000 1
X₂	6.08	1	6.08	443.70	< 0.000 1
X₄	13.67	1	13.67	996.99	< 0.000 1
X₆	0.738 2	1	0.738 2	53.83	< 0.000 1
X₂X₄	0.080 5	1	0.080 5	5.87	0.018 9
X₄X₆	0.236 4	1	0.236 4	17.24	0.000 1
X₂X₆	0.026 7	1	0.026 7	2.02	0.161 7
$X 22$	0.090 2	1	0.090 2	6.57	0.013 3
$X 42$	0.168 1	1	0.168 1	12.26	0.001 0
$X 62$	0.284 6	1	0.284 6	20.75	< 0.000 1
残差	0.713 1	52	0.013 7
失拟项	0.694 2	49	0.014 2	2.25	0.277 8
误差	0.018 9	3	0.006 3
总和	22.71	79

方差来源	平方和	自由度	均方	F值	P值
模型	21.99	27	0.814 6	59.40	< 0.000 1
X₂	6.08	1	6.08	443.70	< 0.000 1
X₄	13.67	1	13.67	996.99	< 0.000 1
X₆	0.738 2	1	0.738 2	53.83	< 0.000 1
X₂X₄	0.080 5	1	0.080 5	5.87	0.018 9
X₄X₆	0.236 4	1	0.236 4	17.24	0.000 1
X₂X₆	0.026 7	1	0.026 7	2.02	0.161 7
$X 22$	0.090 2	1	0.090 2	6.57	0.013 3
$X 42$	0.168 1	1	0.168 1	12.26	0.001 0
$X 62$	0.284 6	1	0.284 6	20.75	< 0.000 1
残差	0.713 1	52	0.013 7
失拟项	0.694 2	49	0.014 2	2.25	0.277 8
误差	0.018 9	3	0.006 3
总和	22.71	79

方差来源	平方和	自由度	均方	F值	P值
模型	59.30	27	2.20	51.42	<0.000 1
X₁	36.38	1	36.38	851.66	<0.000 1
X₃	7.20	1	7.20	168.57	<0.000 1
X₄	3.36	1	3.36	78.75	<0.000 1
X₅	0.230 5	1	0.230 5	5.40	0.024 1
X₆	0.230 5	1	0.230 5	5.40	0.024 1
X₁X₃	0.155 0	1	0.155 0	8.44	0.005
X₁X₄	0.165 0	1	0.165 0	8.98	0.004
$X 12$	0.050 9	1	0.050 9	1.19	0.280 0
$X 32$	0.144 4	1	0.144 4	3.38	0.071 7
$X 42$	0.091 7	1	0.091 7	2.15	0.148 9
残差	2.22	52	0.042 7
失拟项	1.69	49	0.034 6	0.196 6	0.996 2
误差	0.527 5	3	0.175 8
总和	61.52	79

方差来源	平方和	自由度	均方	F值	P值
模型	59.30	27	2.20	51.42	<0.000 1
X₁	36.38	1	36.38	851.66	<0.000 1
X₃	7.20	1	7.20	168.57	<0.000 1
X₄	3.36	1	3.36	78.75	<0.000 1
X₅	0.230 5	1	0.230 5	5.40	0.024 1
X₆	0.230 5	1	0.230 5	5.40	0.024 1
X₁X₃	0.155 0	1	0.155 0	8.44	0.005
X₁X₄	0.165 0	1	0.165 0	8.98	0.004
$X 12$	0.050 9	1	0.050 9	1.19	0.280 0
$X 32$	0.144 4	1	0.144 4	3.38	0.071 7
$X 42$	0.091 7	1	0.091 7	2.15	0.148 9
残差	2.22	52	0.042 7
失拟项	1.69	49	0.034 6	0.196 6	0.996 2
误差	0.527 5	3	0.175 8
总和	61.52	79

模块编码	因素	装配关系	初始公差/mm	标准差（σ）/mm
X₁	水切模块	车门外水切+车门内水切	±1.4	0.467
X₂	玻璃导轨顶部模块	车门内板+窗框加强板	±1.4	0.467
X₃	角窗模块	车门内板+加强板+角窗+车窗玻璃	±3.0	1.000
X₄	B柱饰板模块	车门内板+B柱饰板+车门玻璃	±2.5	0.833
X₅	玻璃升降器模块	车门内板+升降器	±1.0	0.333
X₆	车门窗框预弯模块		±0.7	0.233

模块编码	因素	装配关系	初始公差/mm	标准差（σ）/mm
X₁	水切模块	车门外水切+车门内水切	±1.4	0.467
X₂	玻璃导轨顶部模块	车门内板+窗框加强板	±1.4	0.467
X₃	角窗模块	车门内板+加强板+角窗+车窗玻璃	±3.0	1.000
X₄	B柱饰板模块	车门内板+B柱饰板+车门玻璃	±2.5	0.833
X₅	玻璃升降器模块	车门内板+升降器	±1.0	0.333
X₆	车门窗框预弯模块		±0.7	0.233

基于6σ的零阶差车门系统公差设计

PDF下载

蒋超 , 肖谦 , 展若雨 , 罗健 , 邝文峰

汽车工艺与材料 | 2023中国汽车工程学会年会优秀论文（选登） 2023,(10): 18-24

收起

汽车工艺与材料 | 2023中国汽车工程学会年会优秀论文（选登） 2023, (10): 18-24

基于6σ的零阶差车门系统公差设计

全屏

蒋超, 肖谦, 展若雨, 罗健, 邝文峰

作者信息

蔚来，合肥 230071

蒋超（1985—），男，硕士学位，研究方向为机械设计与车辆工程。

Tolerance Design of Flush Door System Based on 6σ

Chao Jiang, Qian Xiao, Ruoyu Zhan, Jian Luo, Wenfeng Kuang

Affiliations

NIO, Hefei 230071

出版时间: 2023-10-20 doi: 10.19710/J.cnki.1003-8817.20230251

文章导航

摘要

收起

通过设计试验（DOE）建立了零阶差车门系统关键质量特性玻璃面差与玻璃升降扭矩的仿真模型，分析响应变量的显著影响因素，并通过蒙特卡洛（Monte Carlo）模拟了公差优化前后系统的稳健性。结果表明，玻璃面差与玻璃升降扭矩仿真模型的决定系数R²分别为0.968 6、0.963 9时，模型的相关性均较好；理想情况下的公差优化后玻璃面差与玻璃升降扭矩的产品超差率分别从0.62%和1.71%降低为0。同时，结合大批量生产与工艺制造能力的实际情况将公差带重新划分后，玻璃面差与玻璃升降扭矩产品超差率分别降低了0.60%和1.67%，大幅度提升了系统公差设计的稳健性。

关键词

零阶差车门系统 / 设计试验 / 蒙特卡洛模拟 / 公差设计

Abstract

收起

Through the Design Of Experiment (DOE), the simulation model of glass flush and lifting torque, the key quality characteristics of Flush Door system, was established, and the significant factors affecting response variables were analysed, and the system robustness before and after tolerance optimization was simulated by Monte Carlo. The Simulation results show that the determination coefficient (R²) of glass flush and lifting torque are 0.968 6 and 0.963 9 respectively, which indicates the models agree well with experimental data. After tolerance optimization, the product out-of-tolerance rates of glass flush and lifting torque are reduced from 0.62% and 1.71% to 0 respectively. At the same time, the redistribution of the tolerance zones has reduced the product out-of-tolerance rates by 0.60% and 1.67% respectively, significantly improving the robustness of the system tolerance design.

Key words

Flush door system / Design Of Experiment (DOE) / Monte Carlo simulation / Design of tolerance

引用本文

蒋超, 肖谦, 展若雨, 罗健, 邝文峰. 基于6σ的零阶差车门系统公差设计. 汽车工艺与材料, 2023 , (10) : 18 -24 . DOI: 10.19710/J.cnki.1003-8817.20230251

Chao Jiang, Qian Xiao, Ruoyu Zhan, Jian Luo, Wenfeng Kuang. Tolerance Design of Flush Door System Based on 6σ[J]. Automobile Technology & Material, 2023 , (10) : 18 -24 . DOI: 10.19710/J.cnki.1003-8817.20230251

正文

收起

1 前言

收起

汽车对消费者首次视觉冲击表现在汽车的外部形态上，直接影响到消费者的购买意愿，因此汽车的外观品质极其重要。零阶差车门（Flush Door）也称为齐平车门，是指汽车A、B、C柱与车窗玻璃在没有台阶的连续曲面上，实现一体式镜面效果，同时降低汽车风阻。

与传统车门系统相比，零阶差车门系统中的零件众多，且各零件之间配合相对复杂，传统的公差设计无法满足高面差质量特性的要求，因此需要更加有效的公差设计方法提升零件设计稳健性。

设计试验（Design Of Experiment，DOE）是一种将数学和统计技术相结合，用于建模和分析问题的重要分析方法，是6σ公差设计的重要工具^[1]。与传统的单因素法和正交试验法相比，DOE可通过建立影响因素与响应值之间的多元回归方程，明确因素间的交互作用与影响，从而弥补传统试验法无法解释因子之间的交互作用以及不能给出因子和响应之间回归模型的缺陷^[2-4]。DOE具有试验次数少、精度高、预测性好的优点，广泛应用于产品稳健性设计以及工艺过程优化等领域^[5]。在产品设计早期阶段，应用DOE有利于降低设计成本和缩短开发时间。

许多研究者已经探索了各种各样的公差设计方法，龚鑫等^[6]采用极值法与统计公差法，构建尺寸模型，确定了最佳装配方案；Wu等^[7]采用改进的Monte Carlo方法研究了装配件非线性约束的公差分配方法；还有学者尝试将DOE与其他方法结合，以提高公差设计的效果^[3]。

然而，对于零阶差车门系统的公差设计，目前仍缺乏系统性、有效性的方法。本文研究通过DOE确定关键零部件与公差，并通过因子的显著性程度来确定公差分配权重优化公差分配，提高产品的合格率和设计的稳健性。同时，本文探讨了零阶差车门系统的设计与制造过程中所面临的挑战，并提出了相应的解决方案。

2 结果与讨论

收起

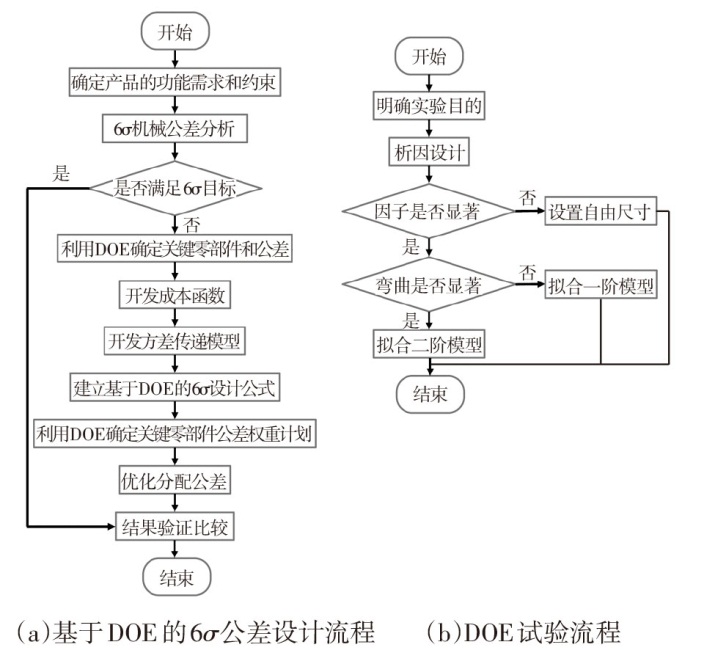

基于6σ公差设计流程如图1所示，在零部件开发过程中，DOE主要体现在确定关键的零部件、估计尺寸链的线性和非线性关系、优化名义值的分配和联合方差权重计划的估计。其中，在确定对封闭环尺寸有显著影响的各组成环公差时，可以采用DOE模型来进行优化和改进，以确保模型的准确性。同时，需要根据DOE模型的弯曲显著性来确定是否需要拟合二阶模型，以提高模型的预测精度和准确性。

2.1 DOE模型建立与分析

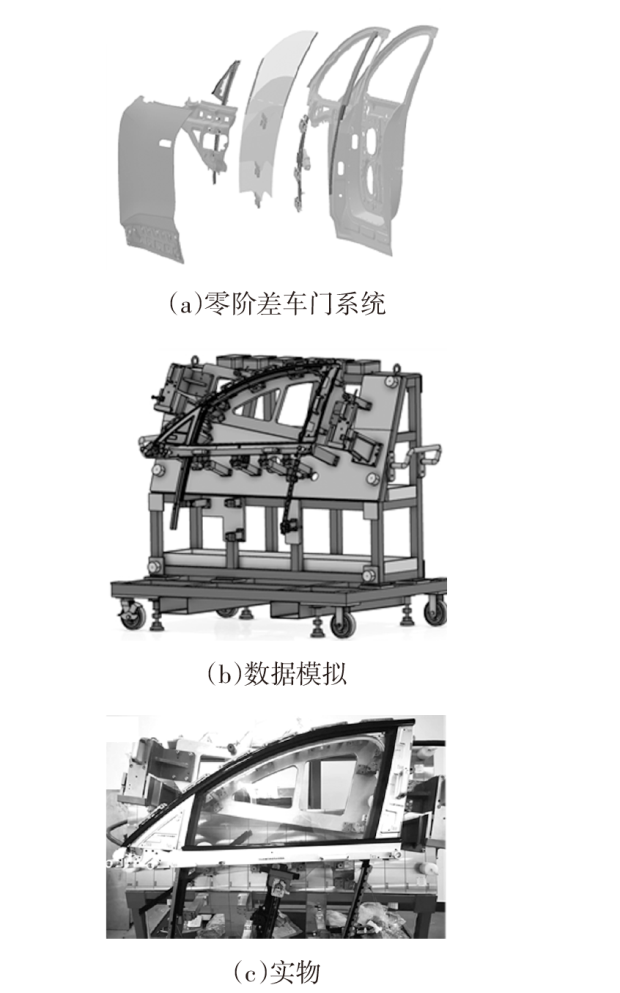

以前车门为例，零阶差车门系统结构如图2a所示，根据其车门结构设计了如图2b所示的可调夹具。此工装安装点可根据试验要求，X/Y向任意调节，从而得到不同尺寸状态下的车身工况。

零阶差车门系统中的关键质量特性为角窗、B柱饰板与玻璃之间的面差以及玻璃上升时的扭矩，分别代表了车门系统中的外观与功能设计需求，将以上2个关键质量特性作为DOE响应变量，记为Y；表1展示了水切开档变化量、玻璃导轨顶部位置度、角窗位置度、B柱饰板位置度、玻璃升降器位置度和车门窗框预弯量6个可能的影响因素，其中正水平代表相对设计位置D₀向车外方向移动，负水平代表相对设计位置D₀向车内方向移动；采用L₆₄(3⁶)的6因素、3水平试验方案对零阶差车门系统影响因素进行试验设计。

根据6因素3水平的组合设计，其一阶数学模型如下^[1]：

（1）

y = β 0 + ∑ i = 0 n β i x i + ∑ i = 0 n - 1 ∑ j = i + 1 n β i j x i x j

式中，

β 0

为常数项；

β i

为各因子的线性系数；

β i j

为各因子的交互系数；n为变量个数；x为因变量。

利用软件Design Expert得到67组试验组合，按此方案进行试验，并测量玻璃面差与玻璃上升时的扭矩，分别以Y₁与Y₂表示，为了减少试验操作带来的误差，每个响应值测定3次，结果取其平均值，如表2所示。

对面差与扭矩的试验结果进行方差分析，结果如表3和表4所示。模型的显著性用P值（P值为不拒绝原假设的性质）表征。在分析结果中，若P≤0.05，则其为显著项，若P>0.05，则拒绝原假设。

响应变量Y₁与Y₂的回归方差分析结果表明，Y₁与Y₂模型的弯曲项P值均远小于0.05，说明模型显著弯曲，仅用一阶DOE方程难以精确模拟实际情况，因此需要引入响应曲面分析（Response Surface Methodology，RSM）进一步拟合二阶模型。

2.2 RSM模型分析

响应曲面法一般包括中心复合设计（Central Composite Design，CCD）、中心复合有界设计（Central Composite Inscribed Design，CCI）以及中心复合表面设计（Central Composite Face-centered，CCF）^[1]。结合以上DOE试验结果，本文采用CCF进行试验。根据CCF设计，响应曲面数学模型如下^[1]：

（2）

y = β 0 + ∑ i = 0 n β i x i + ∑ i = 0 n - 1 ∑ j = i + 1 n β i j x i x j + ∑ i = 0 n β i i x i 2

式中，

β i i

为各因子的二次项系数。

CCF响应曲面设计及结果如表5所示，根据其试验结果，对响应变量（面差、扭矩）进行回归方差分析。

根据Design Expert软件采用2次回归模型建立目标函数（面差、扭矩值）与水切开档变化量（X₁）、玻璃导轨顶部位置度（X₂）、角窗位置度（X₃）、B柱饰板位置度（X₄）、玻璃升降器位置度（X₅）和车门窗框预弯量（X₆）的2次多项式回归方程，分别如公式（3）和公式（4）所示：

（3）

Y 1 = 0.4889 + 0.3036 X 2 - 0.4552 X 4 - 0.1058 X 6 - 0.0539 X 1 X 6 - 0.0355 X 2 X 4 - 0.0486 X 3 X 6 - 0.0608 X 4 X 6 + 0.1945 X 22 - 0.2655 X 42 - 0.3455 X 62

（4）

Y 2 = 2.7 - 0.7485 X 1 + 0.3303 X 3 + 0.2258 X 4 + 0.0591 X 5 - 0.0591 X 6 - 0.3203 X 1 X 3 - 0.1547 X 1 X 4 + 0.3167 X 12 + 0.2167 X 32 + 0.1667 X 42

表6展示了玻璃面差Y₁的回归方差分析结果，其中回归模型的F=59.40，模型显著性水平P<0.000 1，说明试验该回归模型有效；失拟项显著性水平P=0.277 8，>0.05，说明失拟项不显著，模型拟合程度较高。在模型的二次项中，玻璃导轨顶部位置度（X₂）、B柱饰板位置度（X₄）和车门窗框预弯量（X₆）对响应变量Y₁有显著影响，其中显著性水平P由小到大为：车门窗框预弯量（X₆）、B柱饰板位置度（X₄）、玻璃导轨顶部位置度（X₂）。Y₁模型的决定系数R²=0.968 6、校正决定系数R²=0.952 3，与预测决定系数R²=0.924 8均接近1，说明模型Y₁具有较强的可靠性和预测精度。

表7展示了扭矩Y₂的回归方差分析结果，其中回归模型的F=51.42，模型显著性水平P<0.000 1，说明该回归模型是有效的；失拟项显著性水平P=0.996 2，>0.05，说明失拟项不显著，模型拟合程度较高。在模型的一次项中，水切开档变化量（X₁）、角窗位置度（X₃）、B柱饰板位置度（X₄）、玻璃升降器位置度（X₅）和车门窗框预弯量（X₆）对响应变量（扭矩）有显著影响。Y₂模型的决定系数R²=0.963 9、校正决定系数R²=0.945 1和预测决定系数R²=0.922 6均接近1，说明Y₂模型具有较强的可靠性和预测精度。

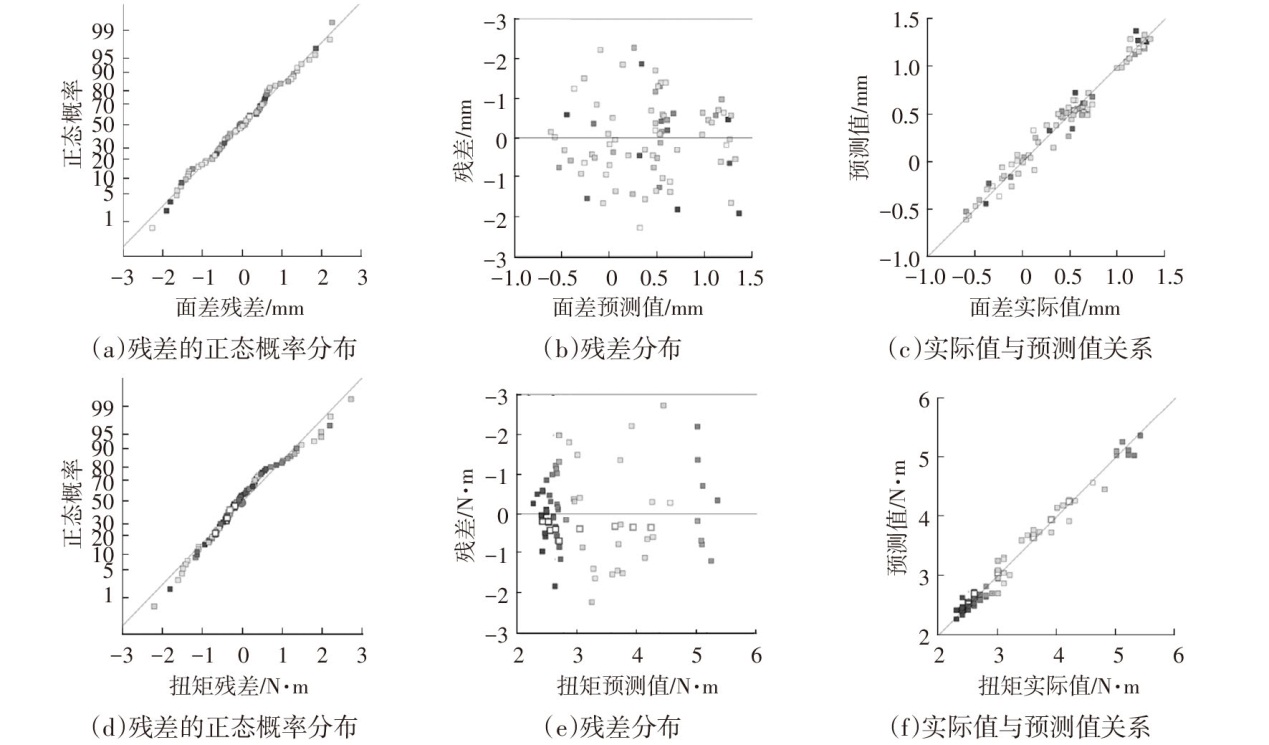

对试验结果进行残差分析，如图3所示。图3a和图3d中数据点分布均匀且呈线性分布，表明数据残差符合正态分布；图3b和图3e中残差值围绕零随机分布，无任何趋势，说明拟合效果好，无异常值；图3c和图3f中实际值与预测值的点基本分布在拟合直线上，表明两者拟合程度较高。残差分析进一步证明了Y₁与Y₂响应曲面模型的可靠性与精确性。

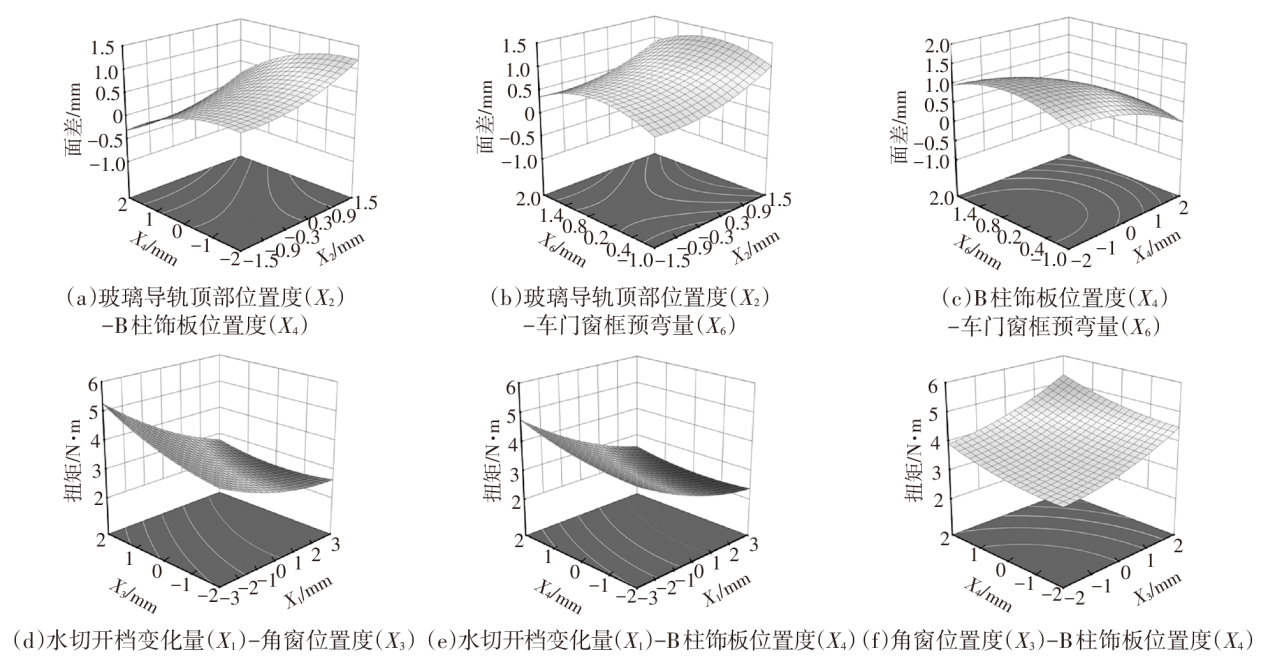

在各个影响因素中，取影响响应变量显著性程度最高的3个影响因素中的任意2个影响因素作为X轴和Y轴，响应变量的测量值作为Z轴，创建2因素交互作用对响应变量影响的三维响应面图，如图4所示。在响应曲面图中，曲面的倾斜度可以确定两者对响应值的影响程度，倾斜度越高，即坡度越陡，说明两者交互作用越显著。综合比较图3a~图3f，再结合表6和表7，各因素之间交互作用对Y₁、Y₂的影响程度由大到小为：X₄X₆、X₂X₄、X₂X₆，X₁X₄、X₁X₃、X₃X₄。综上所述，B柱饰板位置度（X₄）与车门窗框预弯量（X₆）之间的交互作用对Y₁影响最显著，水切开档变化量（X₁）与B柱饰板位置度（X₄）之间的交互作用对Y₂影响最显著。

2.3 蒙特卡洛（Monte Carlo）公差分析与优化

2.3.1 理论分析

在上述响应曲面分析中，建立关于响应变量Y₁、Y₂的二次回归模型，即图1中所述6σ设计公式，并分析了响应变量的显著影响因子，为后续优化分配公差奠定了基础。

蒙特卡洛模拟法是一种非线性统计学公差分析方法，实质上是随机化服从某种分布的变量并代入数学模型中来模拟随机现象，并且其模拟的准确性与模拟次数具有强关联性，本研究使用的蒙特卡洛分析软件为Minitab Workspace^[8-9]。

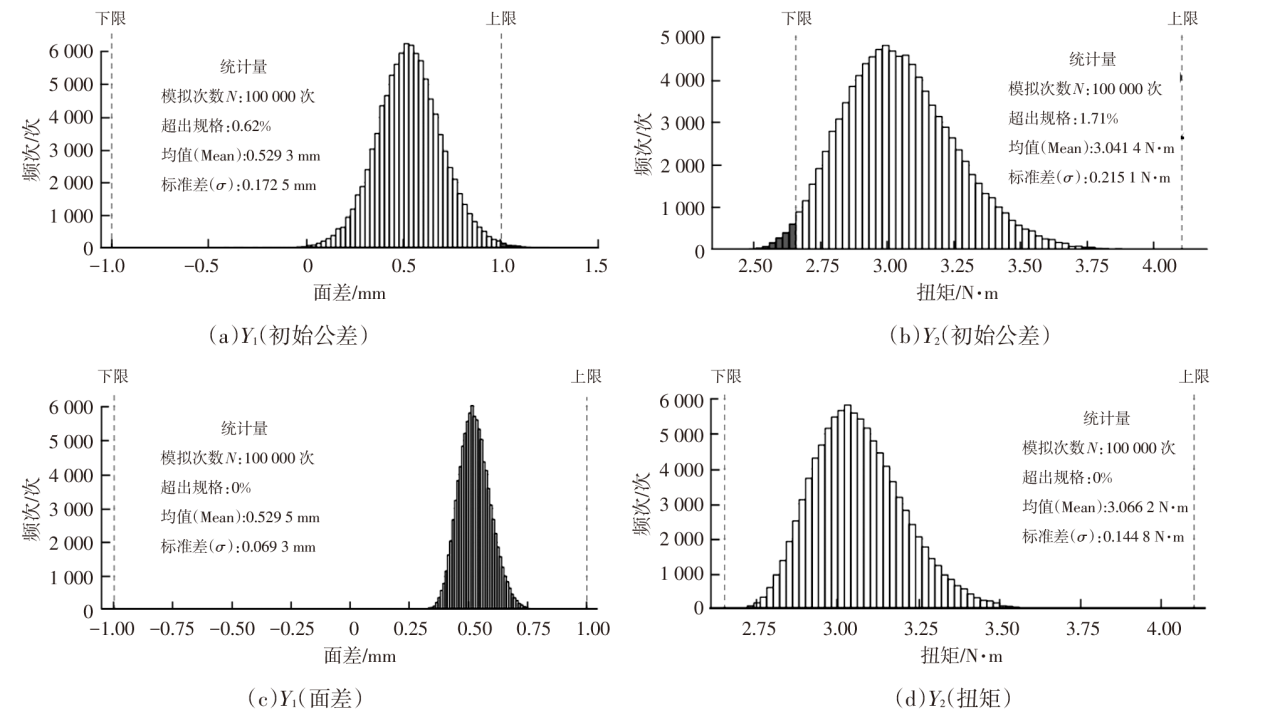

表8展示了各个影响因素所代表的模块及其零件装配关系，并给出了各个模块的初始总公差及标准差，其中标准差按3σ能力输入。通过蒙特卡洛分析软件模拟十万次后的结果如图5a和图5b所示。结果表明，Y₁均值为0.529 3 mm，标准差为0.172 5 mm，且有0.62%的概率超出产品规格上限；Y₂均值为3.041 4 N·m，标准差为0.215 1 N·m，有1.71%的概率低于产品下限。

因此，零件的初始公差定义无法满足6σ公差设计要求，需要对零件的公差进行优化并再分配。通过对响应变量的方差分析可知，影响Y₁的显著影响因素有：玻璃导轨顶部位置度、B柱饰板位置度、车门窗框预弯量；影响Y₂的显著影响因素有：水切开档变化量、角窗位置度、B柱饰板位置度，如表6和表7所示。在各个模块初始公差的基础上，将水切模块、玻璃导轨顶部模块的公差带缩减为原来的1/2，B柱饰板模块的公差带缩减为原来的1/4，之后再将其带入蒙特卡洛分析软件中，模拟10万次后的结果如图5c和图5d所示。结果表明，Y₁、Y₂中模拟后的超差率均为0，说明在复杂系统中控制显著影响因子的公差范围有助于提升系统的稳健性。

2.3.2 实际应用

通过以上理论分析可知，缩减响应变量Y₁、Y₂的显著影响因子公差带，可以有效降低产品超差率，提升系统的稳健性。但受限于公差带的定义和制造能力、工艺水平、制造精度，实际生产中难以将公差带缩减到理论计算值。

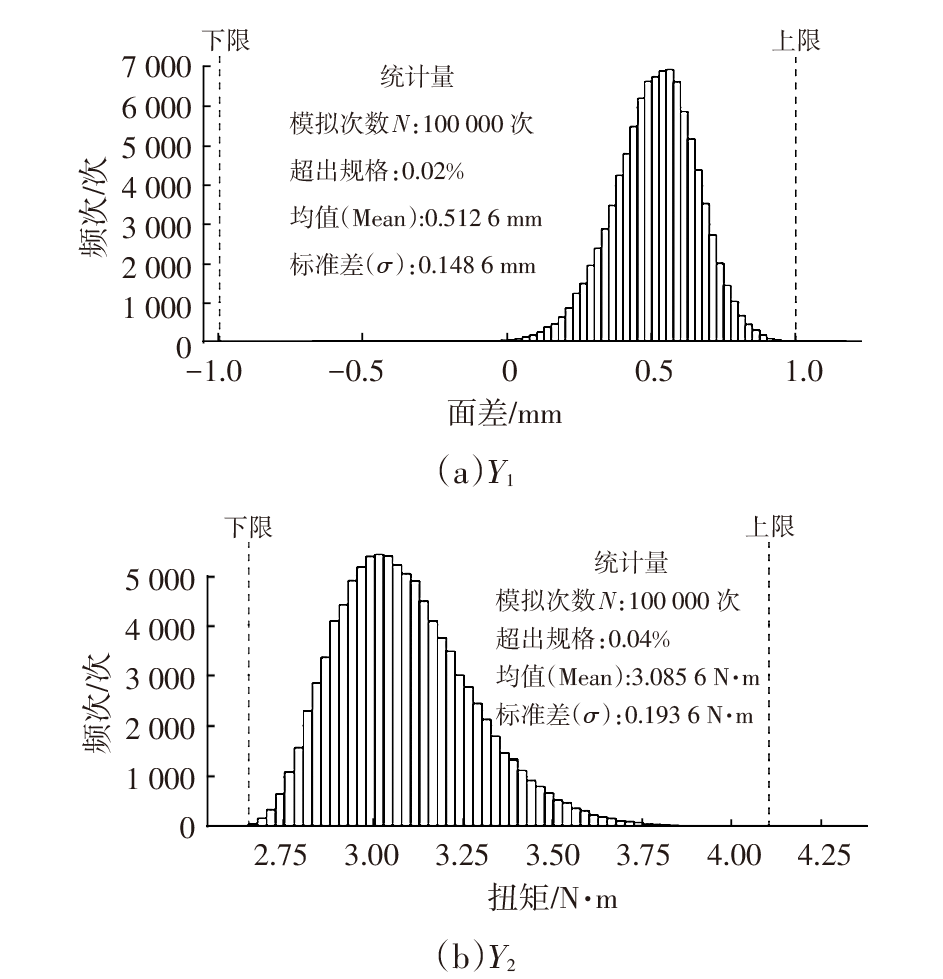

对各模块及其零件的制造能力分析后，在满足零件制造能力的基础上将水切模块、玻璃导轨顶部、角窗和B柱饰板模块公差带分别调整为±1 mm、±1 mm、±2 mm和±1.5 mm。图6为基于实际制造能力的公差蒙特卡洛模拟10万次后的结果，结果表明，Y₁、Y₂模拟后的超差率分别为0.02%与0.04%，相比于公差优化前分别降低了0.60%与1.67%。

3 结论

收起

a. 以玻璃面差和扭矩为响应变量，水切开档变化量、玻璃导轨顶部位置度、角窗位置度、B柱饰板位置度、玻璃升降器位置度和车门窗框预弯量为考察因素，利用响应曲面试验设计建立了关于响应变量的二次回归模型。经方差分析验证，2个回归模型均具有较好的拟合效果和可靠性。

b. 基于响应曲面方差分析可知，Y₁的显著影响因素有玻璃导轨顶部位置度、B柱饰板位置度、车门窗框预弯量；Y₂的显著影响因素有：水切开档变化量、角窗位置度、B柱饰板位置度。

c. 根据响应曲面试验建立的二次回归模型，优化了响应变量Y₁、Y₂显著影响因素的公差，蒙特卡洛分析表明，理想化公差的响应值超出规格限的概率为0，基于零件实际制造能力的公差其超出规格限的概率分别为0.02%与0.04%，相比于公差优化前分别降低了0.60%与1.67%，大幅度提升了系统的稳健性。

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

CHAN

K S

, GREAVES

S J

, RAHARDJA

. Techniques for Addressing Saddle Points in the Response Surface Methodology (RSM)[J]. IEEE Access, 2019(7): 85613-85621.

[2]

朱剑峰, 林逸, 史国宏. 实验设计与近似模型结合下的副车架结构轻量化优化[J]. 汽车工程, 2015, 37(2): 247-251.

[3]

吕程, 刘子建, 艾彦迪. 多公差耦合装配结合面误差建模与公差优化设计[J]. 机械工程学报, 2015, 51(18): 108-118.

[4]

SAHA

, CHOI

G D

, CHO

Y H

. Optimal Rotor Shape Design of LSPM With Efficiency and Power Factor Improvement Using Response Surface Methodology[J]. IEEE Transactions on Magnetics, 2015, 51(11): 1-4.

[5]

WANG

H T

, ELIDRISSI

M R

, CHAN

K S

, et al. Optimal Design of MAMR and HAMR by Applying Response Surface Methodology[J]. IEEE Transactions on Magnetics, 2013, 49(6): 2719-2722.

[6]

龚鑫, 黄美发, 孙永厚. 基于极值法与统计公差法的不同尺寸公差分配方法的研究[J]. 组合机床与自动化加工技术, 2015(3): 5-12.

[7]

, DANTAN

J Y

, ETIENNE

, et al. Improved Algorithm for Tolerance Allocation Based on Monte Carlo Simulation and Discrete Optimization[J]. Computers & Industrial Engineering, 2009, 56(4): 1402-1413.

[8]

王太勇, 熊越冬, 路世忠, 等. 蒙特卡洛仿真法在尺寸及公差设计中的应用[J]. 农业机械学报, 2005, 36(5): 101-104.

[9]

陈小龙, 卢国成, 杜长虹, 等. 基于6sigma的减速器效率提升[J]. 设计研究, 2021, 4(11): 44-47.
