汽车工艺与材料

C	Mn	Si	B	Nb	Cr	Ti	Fe
0.300	1.400	0.250	≤0.005	0.010~0.100	0.200	0.010~0.050	Bal.

C	Mn	Si	B	Nb	Cr	Ti	Fe
0.300	1.400	0.250	≤0.005	0.010~0.100	0.200	0.010~0.050	Bal.

	C	Mn	Nb	Si	Cr	Ti	B	Fe
设计	0.30	1.50	0.04	0.40	0.15	0.04	0.005 0	Bal.
实测	0.30	1.52	0.04	0.45	0.18	0.04	0.005 4	Bal.

	C	Mn	Nb	Si	Cr	Ti	B	Fe
设计	0.30	1.50	0.04	0.40	0.15	0.04	0.005 0	Bal.
实测	0.30	1.52	0.04	0.45	0.18	0.04	0.005 4	Bal.

试样	R_p0.2/MPa	R_m/MPa	A₅₀/%
编号1	1 230	1 834	7.5
编号2	1 232	1 832	8.0
编号3	1 252	1 838	7.0

试样	R_p0.2/MPa	R_m/MPa	A₅₀/%
编号1	1 230	1 834	7.5
编号2	1 232	1 832	8.0
编号3	1 252	1 838	7.0

材料	编号	最大载荷力位移/mm	最大载荷力/kN	冷弯角α/(°)	平均值/(°)
1800	1800-1	6.472	13.7	53.2	55.5
1800-2	6.712	11.7	55.9
1800-3	6.850	11.8	57.3

材料	编号	最大载荷力位移/mm	最大载荷力/kN	冷弯角α/(°)	平均值/(°)
1800	1800-1	6.472	13.7	53.2	55.5
1800-2	6.712	11.7	55.9
1800-3	6.850	11.8	57.3

微合金化1 800 MPa热成形钢的成分设计及强韧性研究

PDF下载

耿志宇 , 张宇 , 薛晗 , 王静静 , 周天鹏 , 刘旭明

汽车工艺与材料 | 材料应用 2023,(9): 42-50

收起

汽车工艺与材料 | 材料应用 2023, (9): 42-50

微合金化1 800 MPa热成形钢的成分设计及强韧性研究

全屏

耿志宇, 张宇, 薛晗, 王静静, 周天鹏, 刘旭明

作者信息

鞍钢集团北京研究院钢铁研究分院，北京 102211

耿志宇（1985—），男，高级工程师，硕士学位，研究方向为先进高强钢的成分设计、工艺模拟和组织表征。

Composition Design and Study on Strength and Toughness of Microalloyed 1 800 MPa Hot Stamping Steel

Zhiyu Geng, Yu Zhang, Han Xue, Jingjing Wang, Tianpeng Zhou, Xuming Liu

Affiliations

Ansteel Beijing Research Institute Co., Ltd., Beijing 102211

出版时间: 2023-09-20 doi: 10.19710/J.cnki.1003-8817.20220297

文章导航

摘要

收起

利用热力学计算软件Thermo-Calc对Nb、Ti含量变化对其碳氮化物析出的影响规律进行计算，确定了1 800 MPa热成形钢的成分。对该热成形钢的平衡相图、主要析出相的析出温度、特定相中元素含量随温度的变化、析出相的长大行为进行了计算，得到了该材料的主要相组成和相变特征基础数据。对微合金1 800 MPa热成形钢的力学性能和三点弯曲性能进行了检测，结果表明其具有良好的强韧性。利用电子背散射衍射技术（EBSD）对热成形钢淬火后的组织进行了表征，结果表明细小的奥氏体晶粒和细小的马氏体块（Block）是1 800 MPa热成形钢具有高强韧性的主要原因。最后采用充氢+慢拉伸的方法检测了热成形钢的延迟断裂敏感性，表明在充氢时间小于2 h的条件下，热成形钢具有优异的延迟断裂敏感性。

关键词

热成形钢 / Thermo-Calc / 马氏体 / 延迟断裂

Abstract

收起

Thermodynamic calculation software Thermo-Calc was used to calculate the influence of the change of Nb and Ti content on the precipitation behavior of carbon nitride, the composition of 1 800 MPa hot-formed steel was determined. The equilibrium phase diagram, the precipitation temperature of the main precipitated phase, the change of element content with temperature and the growth behavior of the precipitated phase were calculated, the basic data of the main phase composition and phase transformation characteristics were obtained. The mechanical properties and 3 point bending properties of microalloy 1 800 MPa hot stamping steel have been tested. The test results show that the steel has good toughness. The microstructure of the hot formed steel after quenching was characterized by Electron Back Scattering Diffraction (EBSD). The characterized results show that the small austenitic grains and small martensitic blocks are the main causes for the high toughness of the 1 800 MPa hot formed steel. Finally, the delayed fracture sensitivity of the hot-formed steel was measured by hydrogen filling and slow drawing method. The measured results show that the hot stamping steel has excellent delayed fracture sensitivity when the hydrogen filling time is less than 2 h.

Key words

Hot stamping steel / Thermo-Calc / Martensite / Delayed fracture

引用本文

耿志宇, 张宇, 薛晗, 王静静, 周天鹏, 刘旭明. 微合金化1 800 MPa热成形钢的成分设计及强韧性研究. 汽车工艺与材料, 2023 , (9) : 42 -50 . DOI: 10.19710/J.cnki.1003-8817.20220297

Zhiyu Geng, Yu Zhang, Han Xue, Jingjing Wang, Tianpeng Zhou, Xuming Liu. Composition Design and Study on Strength and Toughness of Microalloyed 1 800 MPa Hot Stamping Steel[J]. Automobile Technology & Material, 2023 , (9) : 42 -50 . DOI: 10.19710/J.cnki.1003-8817.20220297

正文

收起

1 前言

收起

热成形钢的应用是汽车实现轻量化和安全化的有效手段。目前应用量最大的热成形钢为1 500 MPa热成形钢，但是随着越来越迫切的轻量化和安全需求，更高强度的热成形钢的需求越来越大。随着热成形钢的强度提升，塑性、韧性降低和延迟断裂敏感性高的问题越来越突出，成为制约超高强热成形钢应用的主要问题。有文献报道，细化晶粒和引入第二相可以有效解决以上问题，Nb和Ti的复合添加可以得到20~50 nm的碳化物，并且显著提高抗拉强度、屈服强度和冲击韧性^[1-2]；Nb的添加能够显著提高热成形钢的冷弯角和抗延迟断裂能力^[3]；Nb和Mo的复合添加可以显著提高热成形钢的冷弯角，强化晶界，提高抗延迟断裂能力^[4-5]。Thermo-Calc是一款商业热动力学计算软件，常被用来进行材料的成分设计、相变计算、元素扩散模拟、析出相的长大行为计算以及对热处理工艺进行优化设计等^[6-9]。本文利用Thermo-Calc软件，通过热力学计算结合经验的方式设计了Nb微合金化1 800 MPa热成形钢的成分，并计算其平衡相图，得到主要相变点、主要析出相以及主要析出相的析出温度、析出量等基础数据，为制定热加工工艺和热处理工艺提供依据。对热成形钢淬火后的性能与组织进行了检测和表征，对淬火后的延迟断裂敏感性进行了检测，为热成形钢的应用提供数据支持。

2 热成形钢的成分设计与热动力学计算

收起

在1 500 MPa级别热成形钢22MnB5的成分基础上，适当提高碳含量，同时添加微合金化元素Nb。根据材料基因工程的思路，在成分设计阶段，Nb质量分数变化范围为0.01%~0.1%，Ti质量分数变化范围为0.01%~0.05%，设计的成分见表1。

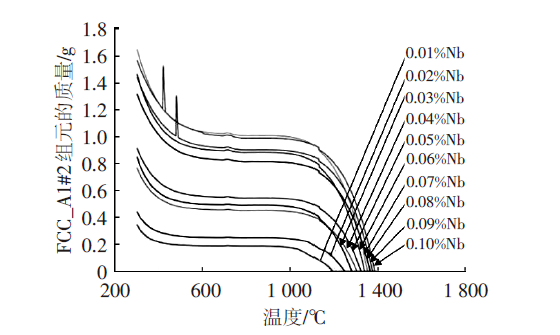

利用Thermo-Calc热力学计算软件对试验钢Nb和Ti质量分数变化对碳化物析出相的影响规律进行计算，使用的软件版本为Thermo-Calc 2020b，数据库为TCFE10和MOBFE5。Nb质量分数变化对Nb的碳化物析出温度和析出量的影响如图1所示。由图1可知，随着Nb质量分数的升高，Nb的碳化物析出温度由约1 200 ℃升高至约1 400 ℃，析出的量由约0.3 g升高至约1.7 g。可见Nb和C的结合力很强。同时，Nb的碳化物都在热轧阶段析出，因此可以推测Nb的添加可以通过热轧阶段析出碳化物达到细化奥氏体晶粒的目的。根据报道^[10]，少量的Nb（质量分数小于0.03%）固溶于奥氏体基体或者形成碳化物就能强烈组织奥氏体再结晶，因此选择Nb质量分数为0.04%进行Ti的质量分数计算。

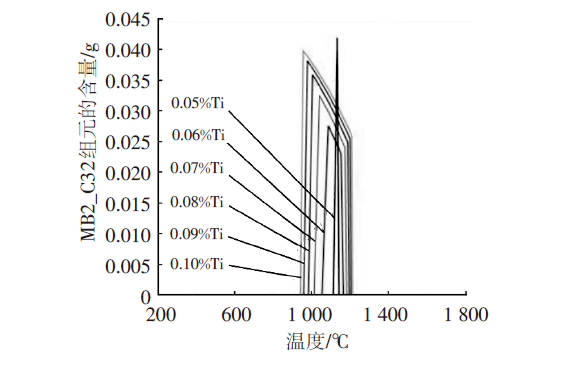

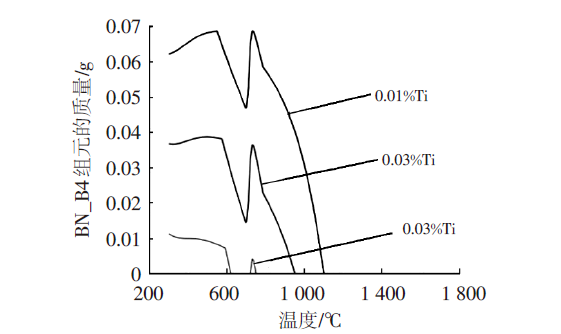

图2为Ti质量分数对氮化硼（BN）析出的影响，可见，在Ti质量分数为0.04%以下钢中均会出现BN，由于热成形钢要避免BN的出现，因此Ti质量分数应不小于0.04%。图3为Ti质量分数对Ti与B的化合物析出的影响，可见，当Ti质量分数为0.05%时钢中出现了Ti与B的化合物，由于热成形钢要保证B固溶在奥氏体中，因此要避免Ti与B的化合物的存在。综上，Ti的质量分数为0.04%是合理的。

按照上述成分设计理念冶炼后得到的1 800 MPa热成形钢设计与实测成分如表2所示。

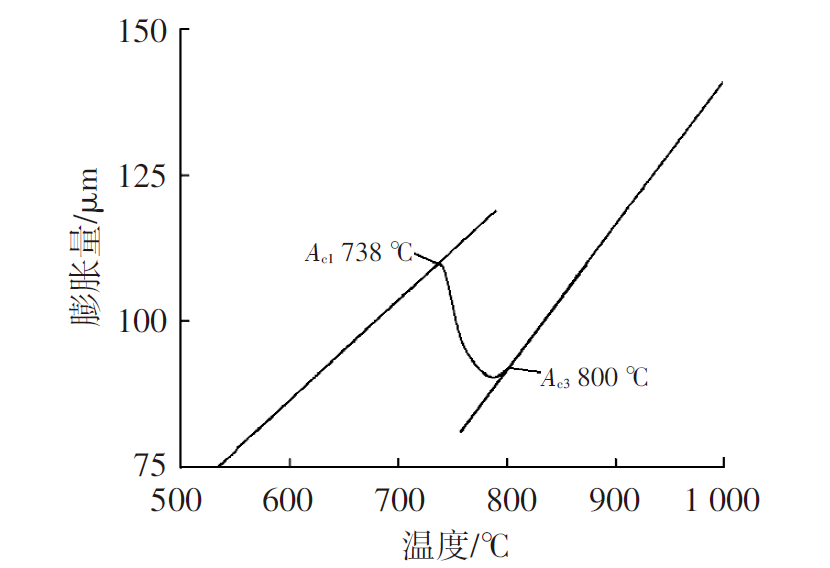

利用Thermo-Calc软件对表2中的试验钢的相图进行计算，如图4所示。利用DIL805A热膨胀仪对试验钢实际相变点进行测定，得到试验钢热膨胀曲线如图5所示。得知试验钢A_c1温度为738 ℃，A_c3温度为800 ℃。

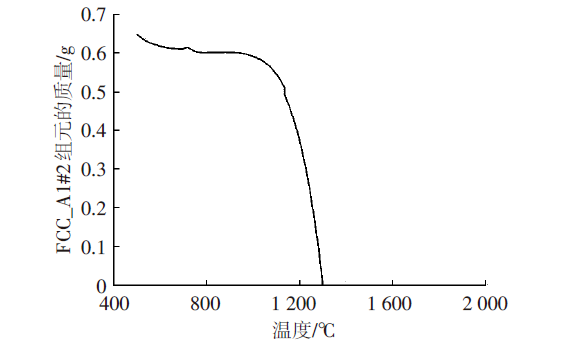

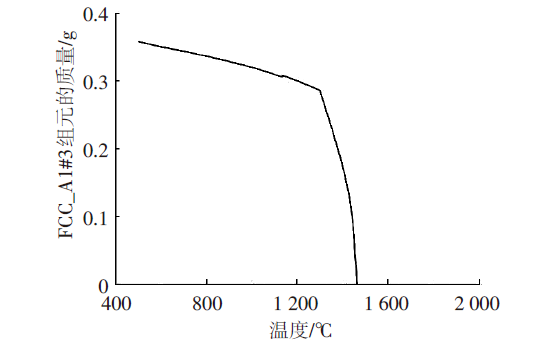

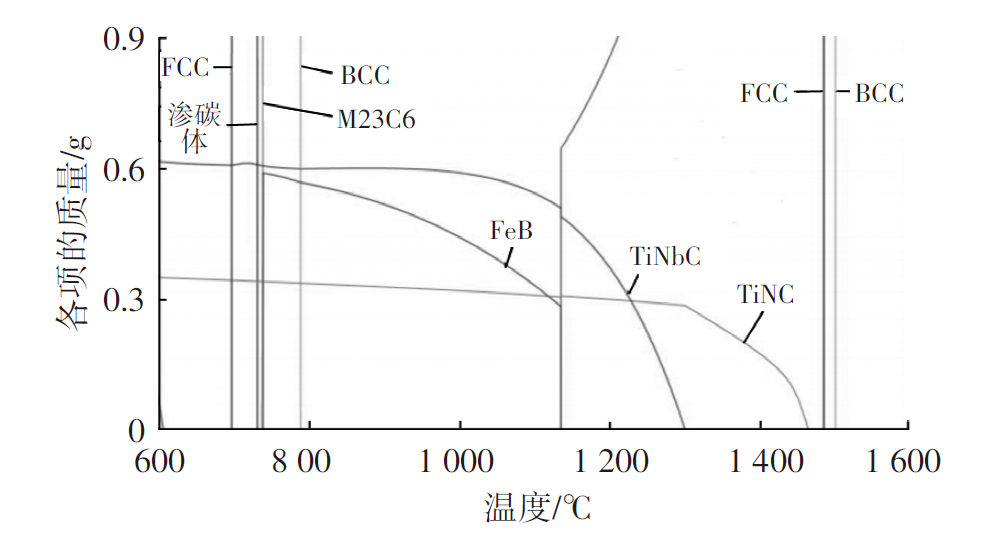

从图4中还可见，材料冷却至300 ℃的过程中，钢中分别出现了TiNC相、NbTiC相、M₂₃C₆相、渗碳体相、奥氏体和铁素体相等主要相。其中TiNC相的析出温度约为1 460 ℃，如图6所示。Nb的碳化物以NbTiC的形式析出，析出温度约为1 300 ℃，如图7所示。Nb的碳化物在高温析出，可以有效阻止加热过程中奥氏体的晶粒长大，从而达到细化晶粒的目的。NbTiC相和TiNC相随着温度的降低析出量逐渐增多。渗碳体的析出温度约为728 ℃，且开始析出后随着温度的降低，析出量迅速增加，如图8所示。图8中还可以看到M₂₃C₆相的析出温度约为890 ℃，温度降低至728 ℃时消失。相比渗碳体相，M₂₃C₆相的析出量很少，可见M₂₃C₆相是过渡相，温度降低至728 ℃以下后转变为了渗碳体相。

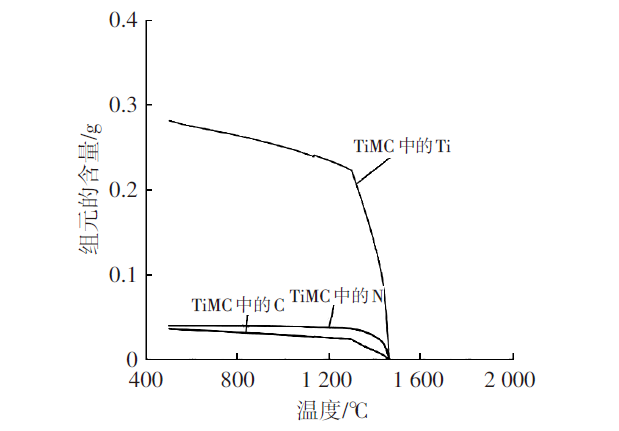

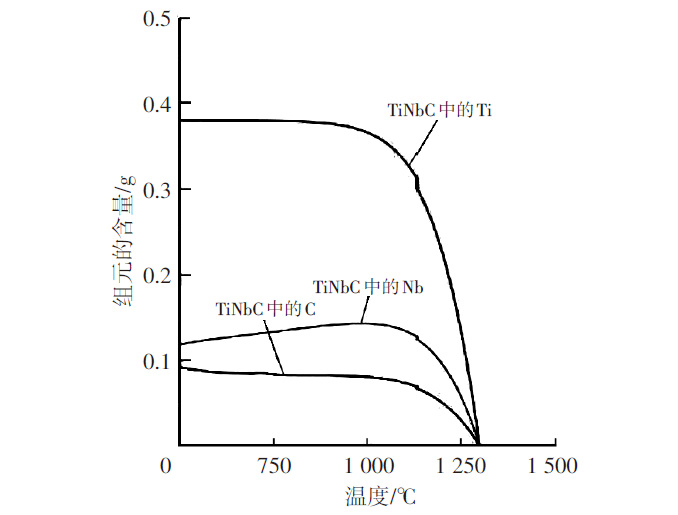

Ti会在高温阶段和N结合成氮化物，且阻止晶粒长大。Nb的碳氮化物通常会在热变形过程中组织奥氏体再结晶从而达到细化晶粒的目的^[11-12]。为了提高热成形钢淬透性，加入了微量的B元素，因为B元素能够极大提高淬透性。但是B容易在高温和N形成BN，从而消耗掉B元素，降低了奥氏体的淬透性。N元素在钢中是不可避免的，为了阻止BN的析出，向钢中加入与N结合力更强的Ti，使Ti和N形成氮化物消耗掉N，使B固溶在钢中。图9为TiNC相中C、N、Ti元素的质量分数随析出温度的变化，可以发现随着温度降低，N元素质量分数逐渐提高，钢中N含量为40×10^-6，即1 kg钢中含N为0.04 g，由图9可知，钢中加入的Ti已经把N完全消耗掉，避免了BN的形成。TiNC相中的主要元素为C、N和Ti，由图9可知，Ti的质量分数远高于C和N，且随着温度降低，Ti的含量显著增多，对比图7可知，随着温度降低，TiNC相逐渐增多，这是由于在温度降低过程中Ti的质量分数逐渐增多导致的。图10为TiNbC相中的元素含量随温度的变化规律，随着温度降低，Ti元素含量先增加，后逐渐减少，而C元素含量逐渐增加，增加速度逐渐降低，Nb元素含量先迅速增加，在温度约800 ℃以下后几乎不再增加。TiNbC相中Nb元素含量最高，远高于Ti和C。

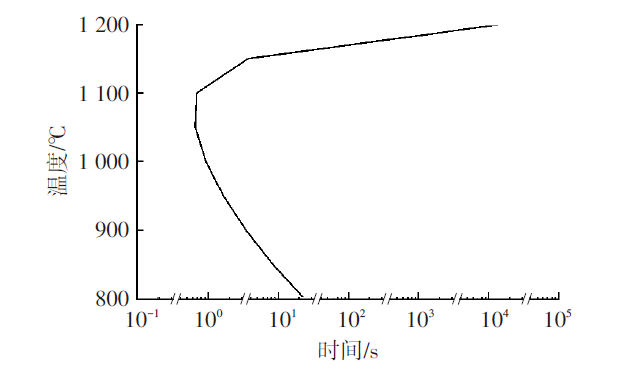

Nb加入热成形钢中的作用是通过Nb的碳化物在热轧过程中析出，推迟奥氏体的再结晶，细化晶粒，从而提高热成形钢的韧性。碳化物的析出属于扩散型相变，其形核和长大的行为受热力学和动力学因素双重作用影响的，因此在不同的温度下，Nb的碳化物要经过不同的孕育期才能析出。利用Thermo-Calc软件中的Prisma模块计算了碳化铌钛（NbTiC）相的析出-温度-时间曲线（Precipitating-Temperature-Time，PTT）如图11所示，可见NbTiC相在不同温度下的开始析出时间呈现“C”曲线特征，“C”曲线的“鼻尖”温度为1 050~1 100 ℃，因此可以推断，Nb的碳化物在热轧过程中析出，且在1 050~1 100 ℃温度区间析出最快。Nb微合金化1 800 MPa热成形钢的热动力学计算结果是制定热加工工艺和热处理工艺的重要依据。

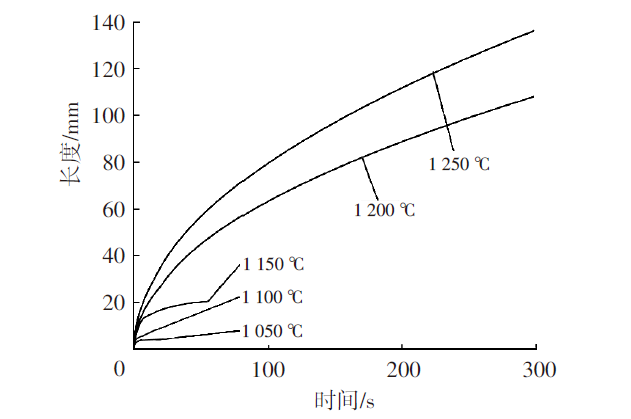

Nb的碳化物在不同温度下的长大速率是不一样的，图12为NbTiC相在不同温度下等温时的长大行为，由计算结果可知，NbTiC相的尺寸随着等温温度的升高和等温时间延长逐渐长大，在1 200 ℃及以上温度等温时间达到300 s时，尺寸长大的趋势没有停止，在1 250 ℃等温300 s时的尺寸达到130~140 nm。在等温温度1 150 ℃及以下时，NbTiC相的尺寸达到一定值后不再随等温时间而增长，其中在1 150 ℃时，等温约55 s后碳化物的尺寸不再增长，最大尺寸约为20 nm，而1 100 ℃和1 050 ℃时等温不超过10 s碳化物的尺寸达到约5 nm后就不再增长。掌握碳化物在不同等温温度下的长大行为对热加工工艺的制定具有重要的参考意义，因为为了利用Nb的碳化物的析出强化和细晶强化效果，通常需要得到尽可能细小的碳化物，从计算结果可知，在等温温度为1 150 ℃及以下时，碳化物的尺寸最大长大到20 nm，而这个温度区间一般是热轧工艺中的开轧温度区间，因此对细化奥氏体晶粒十分有利。

3 热成形钢的力学性能与组织表征

收起

将上述成分的热成形钢经50 kg真空炉冶炼、热轧，最终冷轧至厚度为1.5 mm后进行淬火以模拟热成形工艺，热成形工艺参数为加热温度920 ℃、保温时间5 min水冷淬火。将淬火后的钢板按照GB/T 228.1—2021《金属材料拉伸试验第1部分：室温试验方法》加工成拉伸试样，试样形状为标准中P5试样，对拉伸试样进行拉伸以检测力学性能。最后利用Zeiss G300场发射扫描电镜和牛津C-Swift EBSD检测淬火后的组织。三点弯曲性能的高低反应了热成形钢的韧性，根据VDA 238-100 Plate Bending Test of Metallic Materials，评价热成形钢的三点弯曲性能。试验前试样的表面经磨削处理，去除氧化和脱碳层以提高试验的准确性。

淬火后的力学性能如表3所示，取3个平行式样以减小试验误差。3个试样淬火后的抗拉强度均超过1 800 MPa，且伸长率均超过6%，具有良好的强塑性。

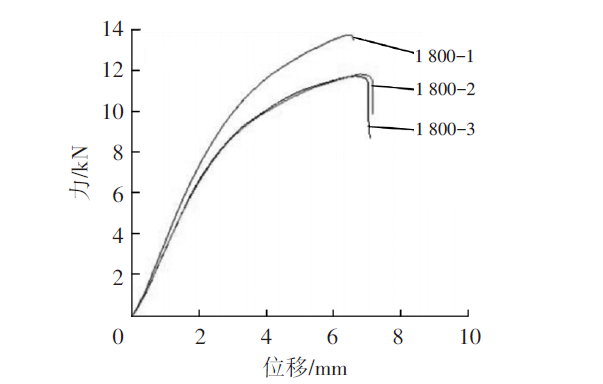

三点弯曲的冷弯力-位移曲线如图13所示，冷弯角计算结果见表4。相同的试验条件下做了3个平行试样以减小试验误差。结果表明，最小的冷弯角为53.2°，平均值为55.5°，具有良好的韧性^[13]。

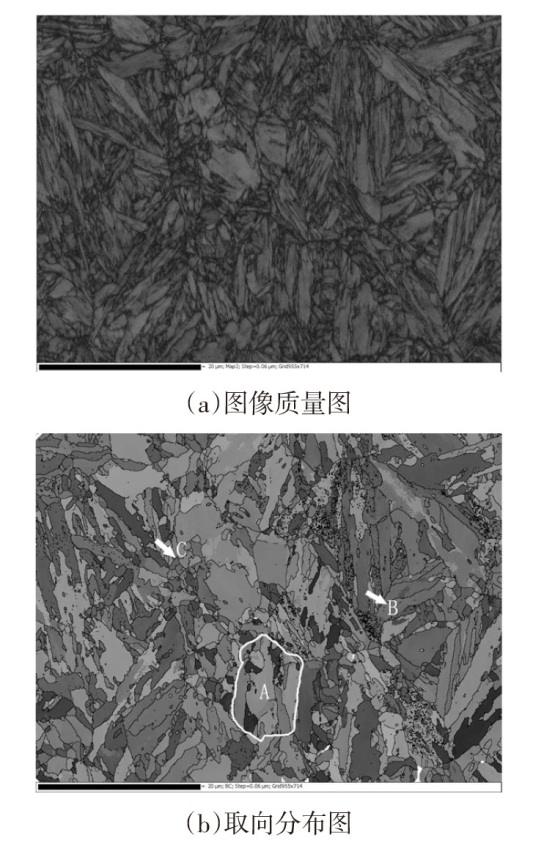

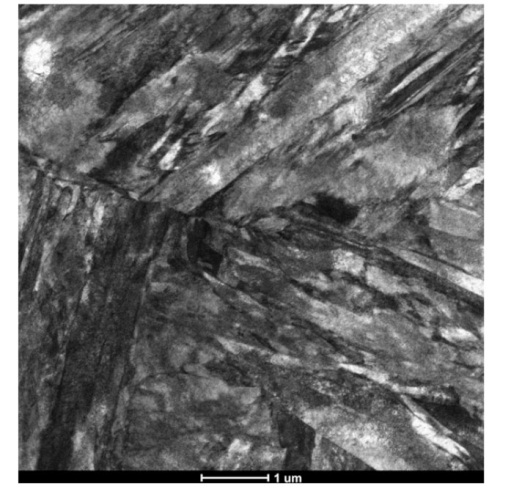

淬火后的组织电子背散射衍射（Electron Back Scattering Patterns，EBSD）如图14所示，图14a为图像质量图，板条马氏体的形貌清晰可见，图14b为取向分布图，可以较明显分辨出原奥氏体晶界和马氏体块（马氏体板条束）的形貌，原奥氏体晶粒尺寸不超过15 μm，如图中A区域标注^[14-15]。板条马氏体的精细结构分为原奥氏体晶界、束（Packet）、块（Block）和板条（Lath）。板条马氏体相变遵循K-S关系(111)γ//(011)α’[101]γ//[111]α，在K-S关系中，奥氏体的面心立方{111}晶面族最多有4个晶面，即K-S关系中面心立方惯习面，而每个(111)面上的<111>马氏体的体心立方晶向族最多有6个，所以最终马氏体晶粒间的取向最多有24种。而一个Packet就是在一个原奥氏体面心立方(111)面上切变产生的马氏体Lath的集合，而一个Block就是具有在一个体心立方晶向的马氏体Lath的集合。从取向分布图可见部分马氏体Block贯穿整个奥氏体晶粒，Block的宽度最大约为5 μm，如图14b中B箭头标注。大部分Block宽度小于5 μm，如图15中的透射电子显微镜（Transmission Electron Microscope，TEM）图。另外，还存在很多更加细小的马氏体Block，这可能是因为金相照片只能观察一个平面，而马氏体Block的取向在三维空间分布在三维空间各个方向，如果Block的方向和金相观察面垂直或者近似垂直的话，那么金相图片上观察到的就是细小的颗粒状，如图14b中箭头C标注^[16-17]。

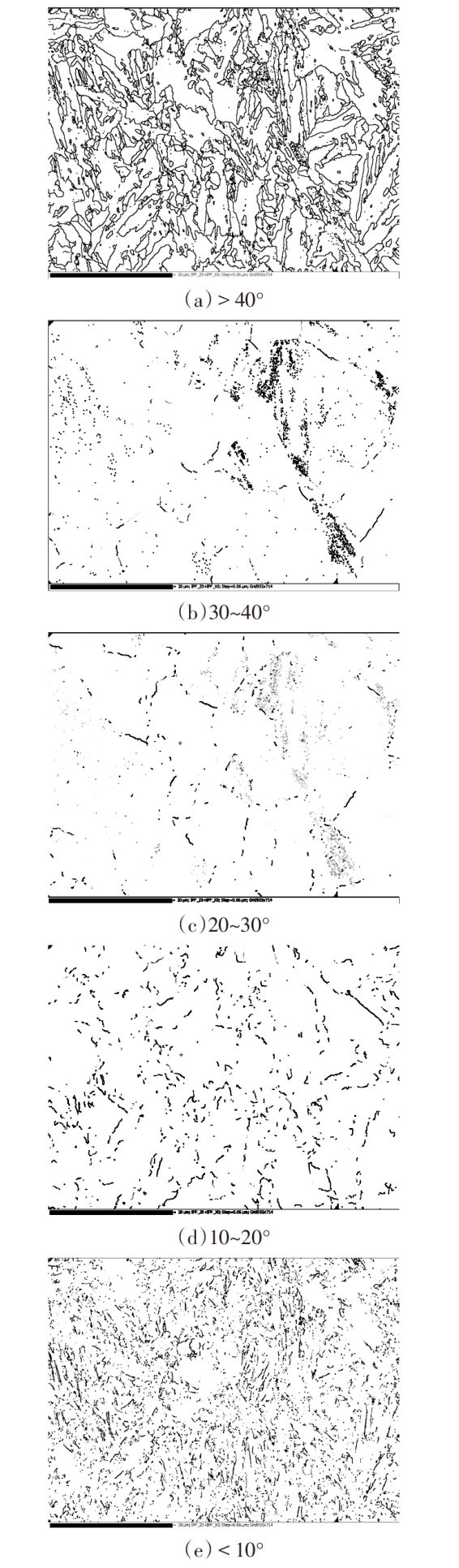

图16为EBSD的晶界分布图，其中图16a为所有大于40°的晶界，图16b为30~40°的晶界，可见只有少量晶界的取向差处于30~40°。图16c为20~30°的晶界，可见20~30°的晶界数量同样较少。图16d为10~20°的晶界，可见10~20°晶界的数量较20~40°晶界数量有所增多。图16e为2~10°晶界，可见2~10°晶界分布于大于10°晶界之间，没有形成完整的晶粒。如前所述，满足K-S关系的马氏体晶粒取向可能有24种，经计算，这24种取向之间可能存在10个取向偏差角，分别为10.53°、14.88°、20.61°、21.06°、47.11°、49.47°、50.51°、51.73°、57.21°和60.00°，即Block之间的取向差。结合图16可见，10°以上取向差的Block构成了热成形钢马氏体的形貌，其中Block之间的取向差大部分大于40°。根据图14~图16可知，细小的奥氏体晶粒和马氏体Block是此1 800 MPa热成形钢具有高强度高塑性的主要原因^[17-18]。

4 热成形钢的延迟断裂敏感性

收起

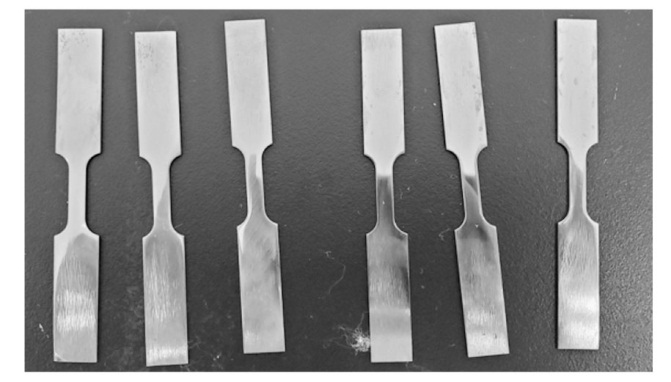

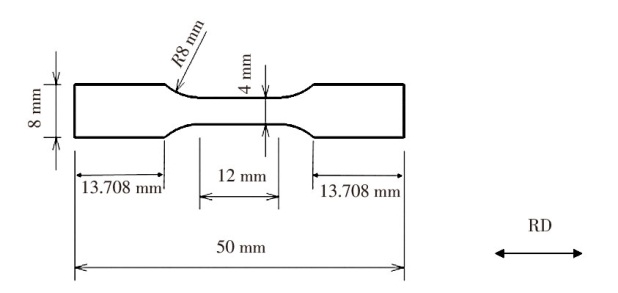

热成形钢在生产制造过程中的如铸造、焊接、酸洗、涂镀等环节均有可能导致氢原子进入基体，从而产生氢脆问题，即延迟断裂^[19]。延迟断裂敏感性的评价方法有很多种，本次试验采用电化学充氢后慢应变速率拉伸（Slow Strain Rate Testing，SSRT）和升温热脱附分析（Thermal Desorption Spectrum，TDS）检测氢含量的方法进行延迟断裂敏感性检测，试验方案如下：分别准备不充氢气慢拉伸试样和充氢慢拉伸试样，试样尺寸如图17所示。加工完成的试样经1200#的砂纸打磨抛光，确保表面和边缘没有可能影响试验结果的划痕和毛刺。对于不充氢试样，使用10 mm引伸计测量应变。拉伸选择位移控制，位移速度选择0.000 36 mm/s，记录拉伸过程中的力和位移数据。对于充氢试样，在拉伸前要进行充氢处理，每个充氢条件下采用2根试样，一个充氢后进行慢拉伸，另一个测定其氢含量。充氢使用电化学工作站，采用电流模式，电流为-0.000 1 A（-0.1 mA），充氢时间为1~3 h。电解液为97 mL的去离子水+3 g NaCl+0.3 g 硫氰酸铵（NH4SCN），充分搅拌使其全部溶解。测定氢含量使用的设备为Bruker TDS G4 Phoenix，使用的测定参数是升温起始温度30~650 ℃，升温速度0.3 ℃/s。制作好的慢拉伸试样如图18。

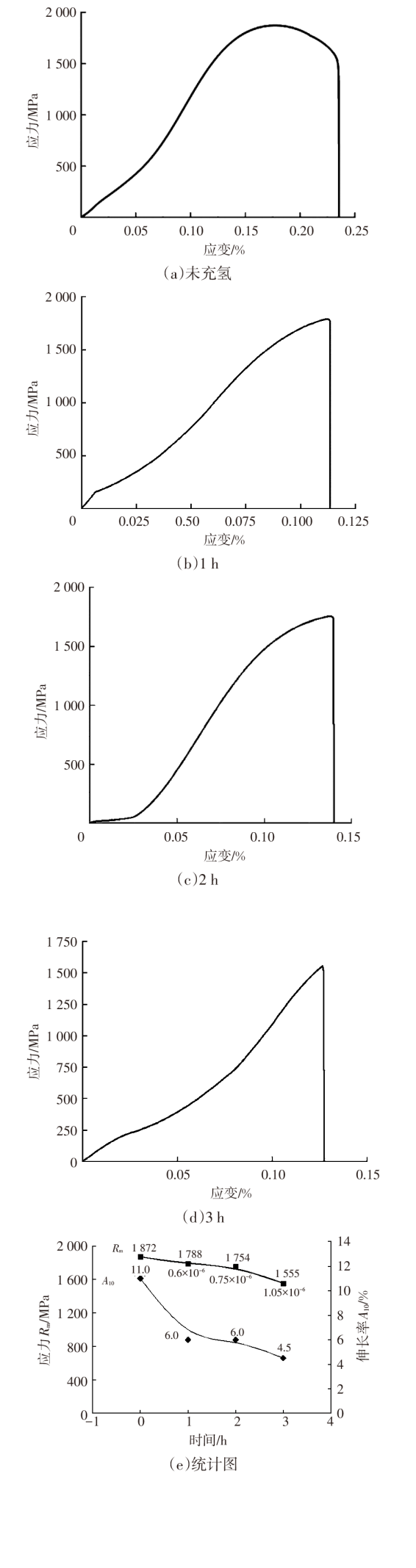

不同充氢时间下的慢拉伸应力应变曲线如图19所示，未充氢时抗拉强度高于1 800 MPa，充氢1 h后抗拉强度下降约100 MPa，下降约6%。充氢2 h后的抗拉强度为1 754 MPa，与充氢1 h后基本一致。充氢3 h后抗拉强度为1 555 MPa，下降17%。TDS的检测结果在图19e中标注，可见，充氢1~3 h时钢中的氢浓度分别是0.6×10^-6、0.75×10^-6和1.05×10^-6，说明在钢中的氢含量不超过0.75×10^-6时，应力下降很小，但是伸长率下降约50%。钢中的氢含量超过0.75×10^-6时，抗拉强度和伸长率均明显降低。据报道，在工业生产的热成形钢中，氢含量为0.3×10^-6~0.8×10^-6时会发生氢脆现象^[20]，而本文的热成形钢在本次试验条件下，钢中的氢含量在0.75×10^-6时的强度下降仅为6.3%，因此具有较低的延迟断裂敏感性。

5 结束语

收起

Nb和Ti含量的变化影响1 800 MPa热成形钢中析出相的温度和种类变化。随着Nb含量的升高，Nb的碳化物的析出温度从约1 200 ℃升高到约1 400 ℃。Ti质量分数低于0.04%的钢中会出现BN，Ti质量分数高于0.05%时钢中出现了Ti和B的化合物，在本文所述的条件下，最终选定了1 800 MPa热成形钢的成分中Nb和Ti的质量分数均为0.04%。

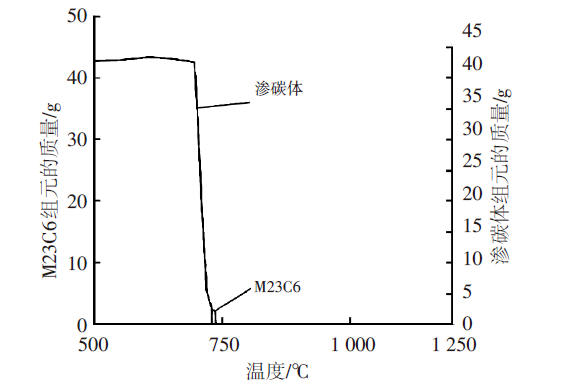

由液态冷却至3 00 ℃的过程中，钢中分别出现了TiNC相、NbTiC相、M23C6相、渗碳体相以及奥氏体和铁素体相。其中A_c1温度为738 ℃，A_c3温度为800 ℃，TiNC相的析出温度约为1 460 ℃，NbTiC的析出温度约为1 300 ℃。M23C6相的析出温度约为890 ℃，M23C6相是过渡相，温度降低至728 ℃以下后转变为了渗碳体相。渗碳体的析出温度约为728 ℃，析出后随着温度的降低析出量迅速增加。

计算结果表明，NbTiC相的析出PTT曲线“鼻尖”温度在1 050~1 100 ℃，在1 200 ℃及以上温度300 s时间等温时尺寸可以达到130~140 nm，在1 200 ℃以下等温时温度越低，碳化物长大越缓慢，在1 050 ℃等温时尺寸长大到约5 nm后就不再增长。

1800 MPa热成形钢在强度达到1 800 MPa的同时，塑性达到了7%，代表韧性的冷弯角达到53.2°以上，板条马氏体Block之间的取向差大部分大于40°，具有良好的强塑性和韧性匹配。在设定的电化学充氢和慢拉伸的条件下，钢中氢浓度0.75×10^-6及以下时，抗拉强度的损失率低于6.3%，具有较低的延迟断裂敏感性。

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

LIANG

, LU

, ZHANG

, et al. A 2 000 MPa Grade Nb Bearing Hot Stamping Steel with Ultra-High Yield Strength[J]. Materials Science & Engineering, A. Structural Materials: Properties, Misrostructure and Processing, 2021(801): 801.

[2]

MURUGESAN

, DHUA

S K

, KUMAR

, et al. Development of Hot Stamping Grade Steel with Improved Impact Toughness by Nb Microalloying[J]. Materials Today: Proceedings, 2018(5): 16887-16892.

[3]

路洪洲, 赵岩, 冯毅, 等. 微合金化热成形钢开发应用进展及展望[J]. 机械工程材料, 2020, 44(12): 1-10.

[4]

JUI

F T

, KUO

C Y

, LUNG

J C

, et al. The Effect of Niobium and Molybdenum Co-Addition on Bending Property of Hot Stamping Steels[J]. China Steel Technical Report, 2016(29): 1-7.

[5]

MIN

C J

, JISUNG

, SELIM

, et al. Effects of Nb and Mo Alloying on Resistance to Hydrogen Embrittlement in 1.9 GPa-Grade Hot-Stamping Steels[J]. Materials Science & Engineering A, 2020(789): 1-11.

[6]

李菁. Thermo-Calc和JMatPro 软件在纳米贝氏体轴承用钢设计中的应用[J]. 热加工工艺, 2019, 48(24): 64-67.

[7]

徐慧. 合金元素对8407钢析出相影响的Thermo-calc研究[J]. 热加工工艺, 2014, 43(24): 50-53.

[8]

张凯强, 唐广波, 李激光. 基于Thermo-Calc的马氏体耐热不锈钢析出相分析[J]. 材料热处理学报, 2017, 38(5): 161-165.

[9]

王来成, 蔡洪能, 孟令齐. 基于Thermo-calc微合金化元素对奥氏体不锈钢析出相影响的热力学分析[J]. 热加工工艺, 2021, 50(20): 39-43.

[10]

DONG

H K

, ZHANG

Y J

, GORO

MIYAMOTO

, et al. Unraveling the Effects of Nb Interface Segregation on Ferrite Transformation Kinetics in Low Carbon Steels[J]. Acta Materialia, 2021(215): 117081.

[11]

KANG

Y L

, HAN

Q H

, ZHAO

X M

, et al. Influence of Nanoparticle Reinforcements on the Strengthening Mechanisms of an Ultrafine-Grained Dual Phase Steel Containing Titanium[J]. Materials and Design, 2013(44): 331-339.

[12]

惠亚军, 潘辉, 李文远, 等. 960 MPa级铌钛微合金化超高强钢第二相粒子的溶解行为[J]. 机械工程材料, 2018, 24(2): 35-39.

[13]

晋家春, 邓宗吉, 杨峥, 等. 加热工艺对1 800 MPa级热成形钢冷弯性能的影响[J]. 金属热处理, 2021, 4(24): 126-130.

[14]

ZHANG

S Y

, SHIGEKAZU

MORITO

, YU-ICHI

KOMIZO

, Variant Selection of Low Carbon High Alloy Steel in an Austenite Grain during Martensite Transformation[J]. ISIJ International, 2012(52): 510-515.

[15]

HIROMOTO

KITAHARA

, RINTARO

UEJI

, NOBUHIRO

TSUJI

, et al. Crystallographic Features of Lath Martensite in Low-Carbon Steel[J]. Acta Materialia, 2006(54): 1279-1288.

[16]

SHIGEKAZU

, YUMA

, KENTA

, et al. Quantitative Analysis of Three-Dimensional Morphology of Martensite Packets and Blocks in Iron-Carbon-Manganese Steels[J]. Journal of Alloys and Compounds, 2013(577): 587-592.

[17]

HIROMOTO

, RINTARO

, NOBUHIRO

, et al. Crystallographic Features of Lath Martensite in Low-Carbon Steel[J]. Acta Materialia, 54( 2006): 1279-1288.

[18]

AKINOBU

S A

, TAKASHI

, MASATO

, et al. Evaluation of the Block Boundary and Sub-Block Boundary Strengths of Ferrous Lath Martensite Using a Micro-Bending Test[J]. Materials Science and Engineering A, 2010(527): 7538-7544.

[19]

JEFFREY

, LIU

Q L

, ZHANG

M X

, et al. A Review of Hydrogen Embrittlement of Martensitic Advanced High-Strength Steels[J]. Corros Rev, 2016, 34(3): 153-186.

[20]

JISUNG

, SELIM

, MIN

C J

, et al. Ffects of Al-Si Coating Structures on Bendability and Resistance to Hydrogen Embrittlement in 1.5-GPa-Grade Hot-Press-Forming Steel[J]. Acta Materialia, 2022(225): 117561.

2023年第卷第9期

PDF下载

183

引用本文

BibTeX

文章信息

doi: 10.19710/J.cnki.1003-8817.20220297

首发时间：2026-01-12
出版时间：2023-09-20

补充材料

相关文章

文章信息

作者

出版历史

基金

作者信息

鞍钢集团北京研究院钢铁研究分院，北京 102211

参考文献

分享链接

https://castjournals.cast.org.cn/joweb/qcgyycl/CN/10.19710/J.cnki.1003-8817.20220297

分享至

全文二维码

扫描看全文

引用本文

BibTeX

本文的引用情况

2种不同金属材料的力学参数

科 Family	属数 Number of genus	种数 Number of species	占总种数比例 Percentage of total species (%)	属 Genus	种数 Number of species	占总种数比例 Percentage of total species (%)
鹅膏菌科Amanitaceae	2	11	5.26	鹅膏菌属 Amanita	10	4.78
小菇科 Mycenaceae	2	12	5.74	丝盖伞属 Inocybe	5	2.39
多孔菌科 Polyporaceae	8	14	6.70	蜡蘑属 Laccaria	5	2.39
红菇科 Russulaceae	3	23	11.00	小皮伞属 Marasmius	6	2.87
				小菇属 Mycena	11	5.26
				光柄菇属 Pluteus	5	2.39
				红菇属 Russula	17	8.13
				栓菌属 Trametes	5	2.39

关闭全屏

BibTeX
EndNote
RefWorks
TxT
