A Brief Discussion on Hot Stamping Forming Technologies of Automobile Integrated Door Ring

Maosen Lin, Junli Wang, Zhiyong Guo

Affiliations

Geely Automobile Research Institute (Ningbo) Co., Ltd., Ningbo 315336

出版时间: 2023-07-20 doi: 10.19710/J.cnki.1003-8817.20230008

文章导航

摘要

收起

分别从零部件造型设计特征、斜度、圆角方面，探讨零件结构工艺性设计合理性；从工艺形面构建及设置方面，提出其工艺面设计的注意事项；从激光落料排样阐述了坯料设计解决材料利用率低的问题；从计算机辅助工程仿真过程阐述了热冲压成形性分析涉及的开发风险与管控。从以上4方面探讨一体式门环开发过程涉及的热冲压成形工艺技术，为一体式门环工艺技术开发提供了借鉴经验，以便解决开发过程中存在的相关问题，同时也能更好地降低开发成本及缩短开发周期。

关键词

一体式门环 / 热冲压 / 结构工艺性 / 工艺技术

Abstract

收起

This paper discussed the rationality of structural technology design of the parts from the aspects of modeling feature, slope and rounded corners, proposed precautions for process surface design from aspects such as process surface construction and settings, elaborated on blank design to solve the problem of low material utilization rate through laser cutting and layout, the paper also elaborated on the development risks and control involved in hot stamping formability analysis from CAE simulation process. The paper explored the hot stamping forming process technology involved in the development process of integrated door ring from the above 4 aspects, providing reference experience for the development of integrated door ring process technology, in order to solve the relevant problems in the development process, and also better reduce its development cost and shorten its development cycle.

Key words

Integrated door ring / Hot stamping / Structural technology / Process technology

引用本文

林茂森, 王俊丽, 郭志勇. 浅谈汽车一体式门环热冲压成形工艺技术. 汽车工艺与材料, 2023 , (7) : 47 -51 . DOI: 10.19710/J.cnki.1003-8817.20230008

Maosen Lin, Junli Wang, Zhiyong Guo. A Brief Discussion on Hot Stamping Forming Technologies of Automobile Integrated Door Ring[J]. Automobile Technology & Material, 2023 , (7) : 47 -51 . DOI: 10.19710/J.cnki.1003-8817.20230008

正文

收起

1 前言

收起

随着汽车用户安全意识的提升、标准法规对车身刚强度系数的要求提高以及汽车企业对燃油经济性的追求，在许多新车型开发过程中，引入了具备轻量化及高强度属性的一体式门环产品。一体式门环是采用硼钢，如22MnB5、B1500HS、CR950/1300HS等钢板，经热冲压成形获得一体式结构形状的门环。该一体式结构门环避免了传统门环采用几个零件进行拼焊所产生的加工费，其抗拉强度可达1 300 MPa，不仅能够满足安全属性要求，材料厚度比传统门环薄，有利于降低车身质量，开发过程所采用的热冲压成形工艺技术是其开发成功与否的关键环节，为此，以某款已成功开发车型一体式门环产品为例，探讨其热冲压成形工艺技术。

2 零件结构工艺性设计

收起

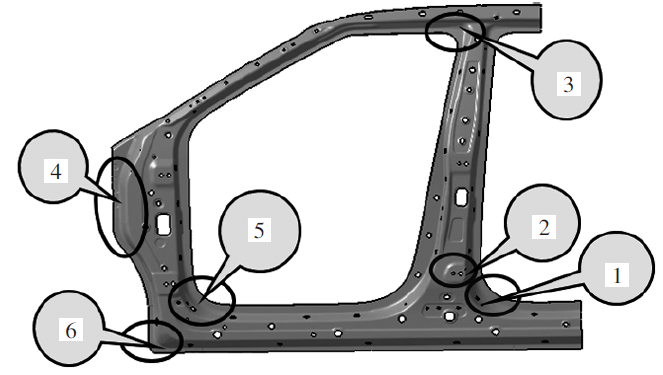

为了确保一体式门环经热冲压成形后能够获得无质量缺陷工件，应考虑零件结构工艺性设计方面的要求。常见的一体式门环质量缺陷通常发生在图1所示的6个部位，以下对这些部位的问题及解决方案进行阐述。

2.1 后门洞下圆角部位

后门洞下圆角部位为图1的位置1，其常见问题如下：

门洞分缝已定，其后门洞圆角R受侧围外板保持3 mm间隙的限制，门槛外板焊接面距离门洞焊接密封面的落差H较高，门洞密封面为伸长类的翻边成形，其底部圆角及边界处易开裂。解决方案如下：

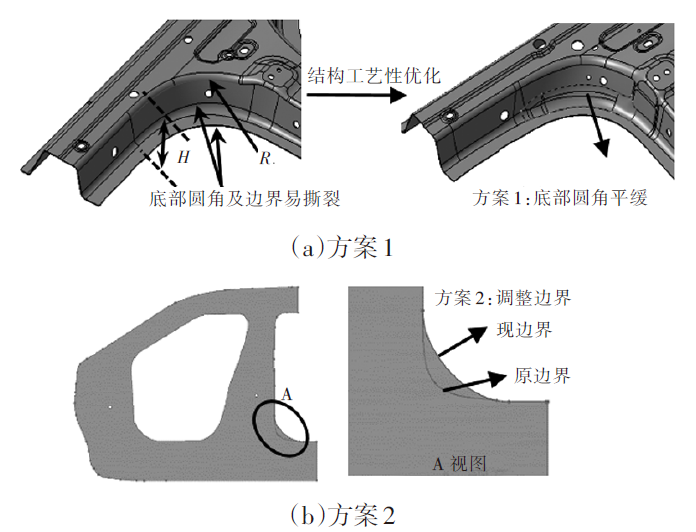

a. 通过下门洞底部圆角尽量做大与缓过渡，或者做一斜面后再倒圆角，以减少过多进料产生较大拉应力而带来底部圆角开裂，如图2的方案1所示。

b. 从毛坯料形设计上做处理，将门洞圆角底部对应的料形边界设计为大弧度边界，而不采用小弧度边界，以增强边界抗撕裂能力，如图2的方案2所示。

2.2 后车门下铰链面侧壁部位

后车门下铰链面侧壁部位为图1的位置2，其常见的问题如下：

铰链安装面的Y向坐标值较大，与门洞焊接密封面落差大，在热冲压成形过程中此处先触料（类似凸模圆角区域），随着成形过程中进料阻力的作用，此处材料厚度不断减薄；其落差面高度越大，铰链面及侧壁受拉减薄的程度也越大。解决方案如下。

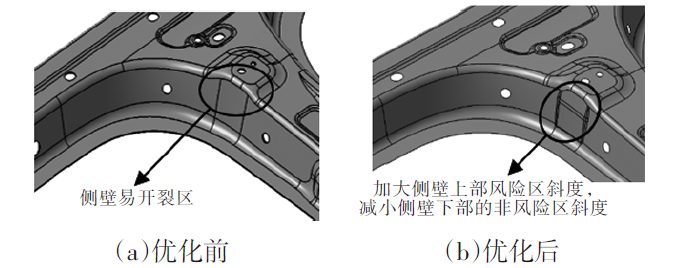

因密封面及铰链面所需平面大小布置空间的限制，无法通过调整铰链面X向及门洞分缝，而整体加大侧壁斜度。为此，通过变相增大开裂风险区斜度，而减小非开裂风险区斜度，以既弥补空间布置上的限制，从而解决减薄超差问题，如图3所示。

2.3 前门窗框门洞底部

前门窗框门洞底部为图1的位置3，其常见的问题如下。

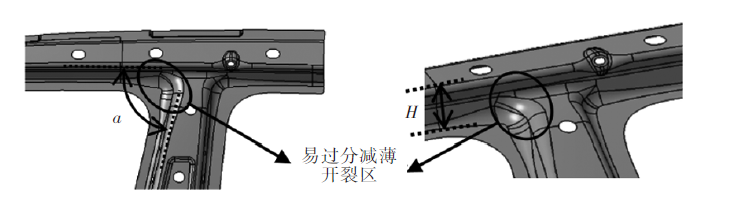

该窗框门洞的底部也是伸长类的翻边成型，因其两侧壁的锐角夹角a较小，落差H较大，所以在窗框的门洞底部进料较难，易产生过度减薄开裂，如图4所示，解决方案如下。

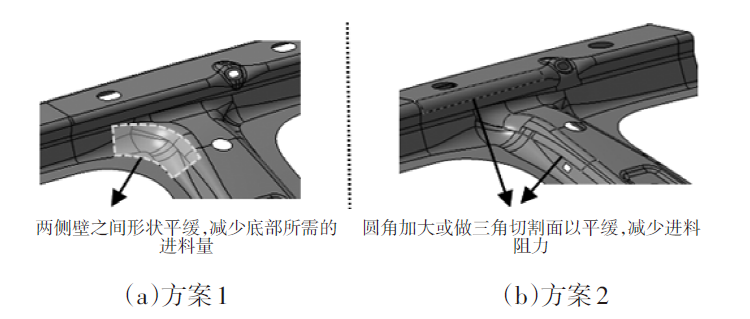

a. 加大两侧壁之间的过渡圆角或者形状做缓，减小该窗框门洞底部所需的进料量，避免过分减薄开裂，如图5a所示。

b. 通过附近区域做平缓减小进料阻力，从而避免底部的过分减薄开裂，如图5b所示。

2.4 A柱部位

A柱部位为图1的位置4，其常见的问题如下。

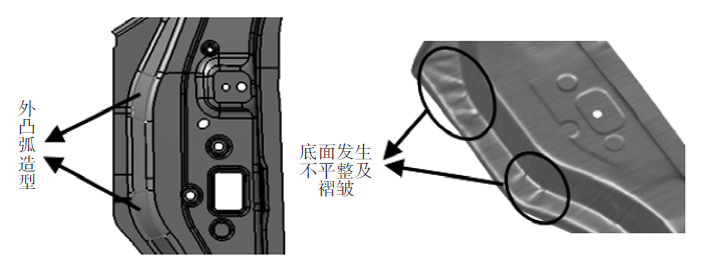

门环A柱部位常存在外凸弧造型，零件侧壁及底面属于压缩类的翻边成形，在成形过程中，板料边界易起波浪，从而底面产生不平整及褶皱现象，如图6所示，解决方案如下。

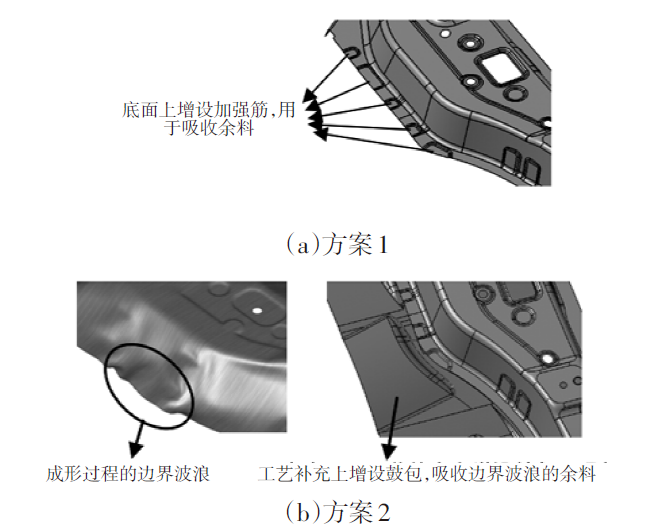

通过在底面上增加一些加强筋造型，把成形过程中多余的余料进行吸收，避免产生不平整及褶皱现象，如图7a所示。

通过工艺补充上做个鼓包造型，吸收成形过程边界不规则的波浪余料，从而减弱底面的不平整及褶皱现象，如图7b所示。

2.5 前门下门洞圆角部位

前门下门洞圆角部位为图1的位置5，其常见的问题如下。

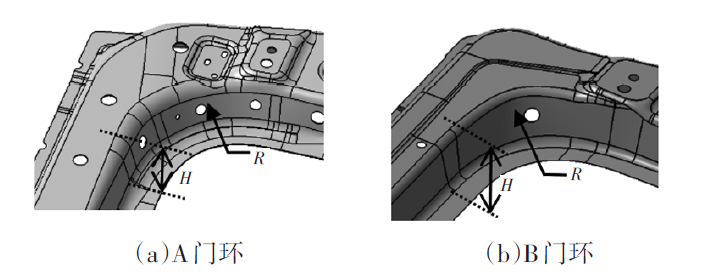

许多门环此部位两侧壁间的圆角R较小，而与侧围外板搭接面到门洞密封面的高度H较大，R/H比值偏小；从而在门洞密封面边界及底部圆角处较易发生开裂，调试也很困难。A门环产品的R/H比值较大，在实际开发中该门环无成型性问题，无过分减薄与开裂风险；而B门环产品的R/H比值较小，其底部圆角及密封面边界较易开裂，如图8所示，解决方案如下。

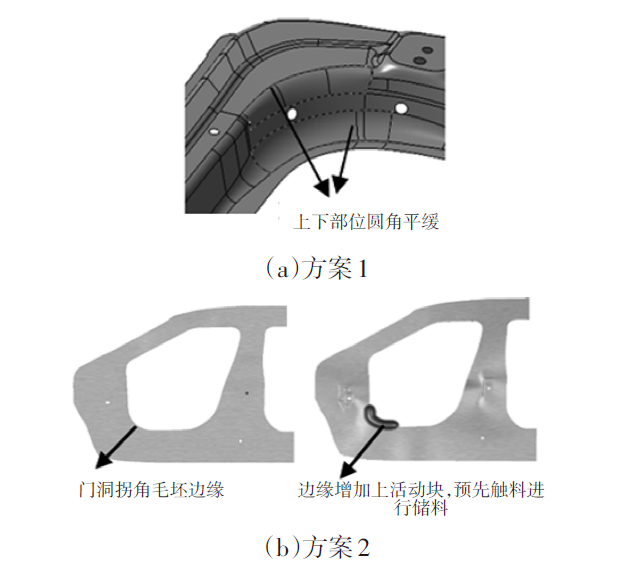

a. 对上下部位的圆角做平缓设计，减小进料量及进料阻力，如图9a所示。

b. 在毛坯边缘对应的模具上增设上活动块，该活动块预先接触门洞拐角的毛坯料边缘。因热板在高温下比较软，该活动块在一定程度上能预先储备部分材料，有利于减少下门洞底部成形所需进料量，从而减弱其开裂风险，如图9b所示。

c. 做结构方案设计时，参考经验数据R/H≥2.1布置，以避免这种内翻孔伸长类的成形部位发生开裂。

2.6 门槛前端部位

门槛前端部位为图1的位置6，其常见的问题如下。

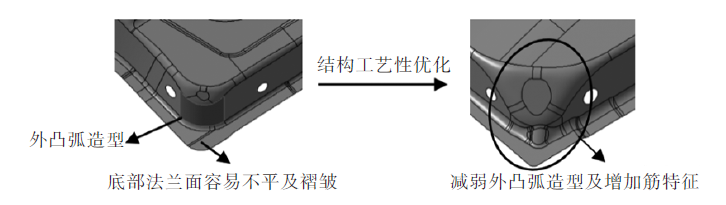

门槛前端处是外凸圆弧造型，其底部的法兰面较容易产生不平及褶皱，解决方案如下。

减弱造型的外凸程度，如图10进行构造大斜面造型；或在底部增加三角筋或者圆筋特征进行吸料以减弱底部法兰面的不平及褶皱状态，如图10所示。

3 工艺面设计

收起

因热冲压成形的一体式门环局部成形困难，无法采取冷冲压的过拉延或者过翻边工艺，也无法采用先修边后翻边整形工艺，其工艺面设计需注意以下事项：

a. 工艺面上需包含一体式门环所有的形面特征，避免在冲压方向上出现负角；

b. 一体式门环因涉及与A柱、门槛、B柱及上边梁搭接，其空间形面特征较复杂，需构造一些辅助形面弥补原形面的急剧变化，使工艺面整体较平缓，板料均匀走料；

c. 在不影响成形性及材料利用率情况下，应避免分模线设置在门环产品的形面内部，避免成形后的坯料边界位于下模压边圈上，保持压边圈和上模的间隙压料；在模具闭合时不需要最终贴合，降低热成形模具结构复杂度；

d. 工艺面上按进料状态及成形风险做一些平缓过渡造型、鼓包造型与加强筋等，并按需拆分各活动块及压边圈，弥补成形过程中可能出现褶皱，开裂等质量缺陷。

4 坯料设计

收起

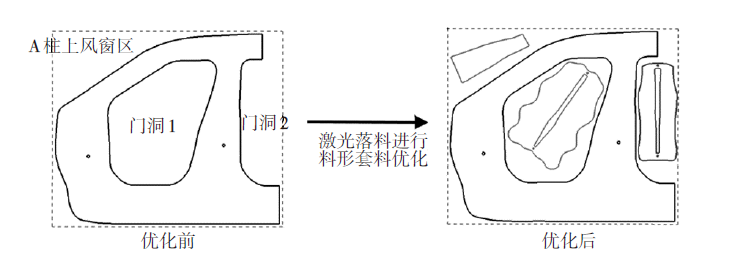

一体式门环矩形门环坯料存有门洞1、门洞2及A柱上风窗区，该区域材料无法利用。为此引入了激光落料工艺，通过在门环门洞位置及A柱上风窗区等废料区域，布置其他热成形零件坯料的方法，解决其材料利用率偏低问题。经统计，采用激光落料工艺，一体式门环的材料利用率可以从原有42%左右提升至60%以上；从而消除较高的零件开发费用。优化前后的排样，如图11所示。

5 CAE热冲压成形性分析

收起

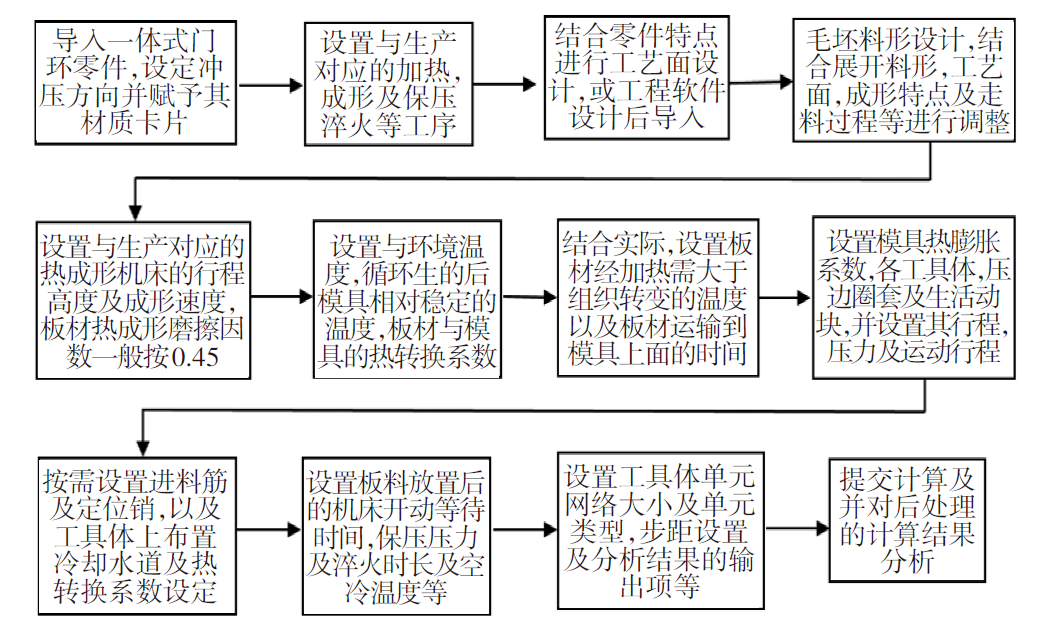

为了提前规避工艺开发可能存在的成形性风险，同时为模具开发涉及活动块拆分、行程、压力设定以及水道初步设置等提供设计依据，引入了一体式门环计算机辅助工程（Computer-Aided Engineering，CAE）的热冲压成形性分析技术。常见的热冲压成形性分析的仿真软件有Auotform、Dynaform及Pam-stamp。以Autoform软件为例，介绍一体式门环的热冲压成形工艺仿真技术运用及过程，如图12所示。

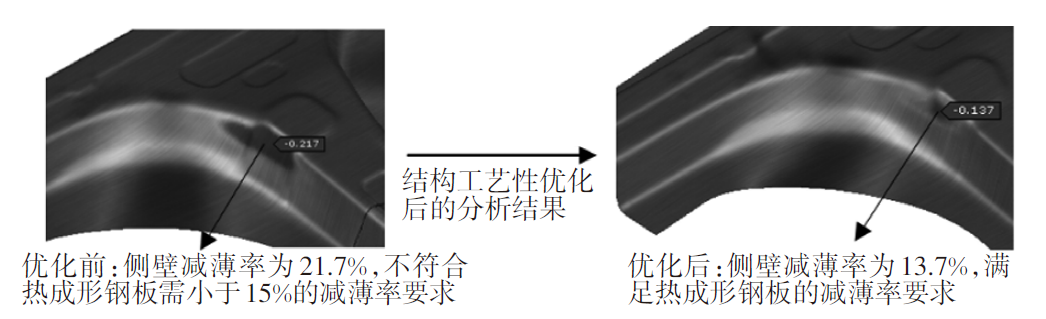

通过以上步骤的CAE模型建立，可以获得相对准确的计算结果。对于有成形性风险的区域，通过调整一体式门环工艺面、重新拆分活动块、重新设置压力、行程等参数或合理修改零件结构优化后重新计算分析，直至分析结果满足成形性要求，以提前规避工艺开发过程风险。比如，针对2.2节中阐述的后车门下铰链面侧壁部位，存有分析开裂风险，通过结构工艺性的优化，提前规避工艺开发上的成形性风险，避免后期产生整改成本及延长开发周期，优化前后的CAE分析结果如图13所示。对于精确的水道布置，在模具结构设计时，还需通过流体仿真软件进行精算，以控制板料淬火工艺的冷却速度符合材料的过冷奥氏体连续冷却转变（Continuous Cooling Transformation，CTT）曲线要求，为一体式门环在高温下的奥氏体组织向马氏体组织顺利相变提供理论保障。

6 结束语

收起

随着汽车产业的快速发展以及低碳排放趋势，具有轻量化属性的一体式门环产品在新车型上的应用越来越多，其热冲压成形工艺技术也备受关注。针对一体式门环的常见区域质量问题，分析结构工艺性设计的解决方案；针对不同于冷冲压工艺，分析工艺面设计需注意的事项；通过引入激光落料工艺，改善其坯料排样布置；通过引入CAE成形性分析，提前识别了工艺开发过程成形性风险并进行相关管控。
