汽车工艺与材料

材料	密度Ρ /kg_ˑm^-3	弹性模量E /GPa	泊松比	屈服强度σ_s /MPa	抗拉强度σ_b /MPa	延伸率Ψ/%
6061-T6	2 710	69	0.3	278	357	18.4
DP590	7 850	210	0.3	400	626	29.2
铆钉	7 850	210	0.3	1 052

材料	密度Ρ /kg_ˑm^-3	弹性模量E /GPa	泊松比	屈服强度σ_s /MPa	抗拉强度σ_b /MPa	延伸率Ψ/%
6061-T6	2 710	69	0.3	278	357	18.4
DP590	7 850	210	0.3	400	626	29.2
铆钉	7 850	210	0.3	1 052

工况	失效模式	试验与仿真一致性
搭接	下层铝板拉延失效	一致
T型剥离	铆钉内锁失效	一致
十字拉伸	铆钉内锁失效	一致
H型0°	铆钉内锁失效	一致
H型45°	下层铝板拉延失效	一致
H型90°	下层铝板拉延失效	一致

工况	失效模式	试验与仿真一致性
搭接	下层铝板拉延失效	一致
T型剥离	铆钉内锁失效	一致
十字拉伸	铆钉内锁失效	一致
H型0°	铆钉内锁失效	一致
H型45°	下层铝板拉延失效	一致
H型90°	下层铝板拉延失效	一致

工况	试验峰值载荷 /N	精细仿真载荷 /N	仿真精度 /%
搭接	5 338	5 451	98
T型剥离	654	687	95
十字拉伸	1 535	1 457	95
H型0°	1 632	1 487	91
H型45°	3 440	3 568	96
H型90°	6 145	6 268	98

工况	试验峰值载荷 /N	精细仿真载荷 /N	仿真精度 /%
搭接	5 338	5 451	98
T型剥离	654	687	95
十字拉伸	1 535	1 457	95
H型0°	1 632	1 487	91
H型45°	3 440	3 568	96
H型90°	6 145	6 268	98

参数	${f}_{n}^{max}$/kN	${\delta }_{n}^{fail}$/mm	${\delta }_{n}^{{f}_{n}^{max}}$	${\xi }_{n}$
数值	2.65	11.11	11.32	0.92

参数	${f}_{n}^{max}$/kN	${\delta }_{n}^{fail}$/mm	${\delta }_{n}^{{f}_{n}^{max}}$	${\xi }_{n}$
数值	2.65	11.11	11.32	0.92

参数	${f}_{t}^{max}$/kN	${\delta }_{t}^{fail}$/mm	${\delta }_{t}^{{f}_{t}^{max}}$	${\xi }_{t}$
数值	6.37	10.65	3.33	0.36

参数	${f}_{t}^{max}$/kN	${\delta }_{t}^{fail}$/mm	${\delta }_{t}^{{f}_{t}^{max}}$	${\xi }_{t}$
数值	6.37	10.65	3.33	0.36

参数	${\alpha }_{1}$	${\alpha }_{2}$	${\alpha }_{3}$
数值	6.22	8.74	3.54

参数	${\alpha }_{1}$	${\alpha }_{2}$	${\alpha }_{3}$
数值	6.22	8.74	3.54

接头形式	试验峰值载荷/N	精细模型峰值载荷/N	简化模型峰值载荷/N	简化仿真精度/%
搭接	5 338	5 451	5 736	93
T型剥离	654	687	668	98
十字拉伸	1 535	1 457	1 583	97
H型0°	1 632	1 487	1 619	99
H型45°	3 440	3 568	3 390	99
H型90°	6 145	6 268	5 859	95

接头形式	试验峰值载荷/N	精细模型峰值载荷/N	简化模型峰值载荷/N	简化仿真精度/%
搭接	5 338	5 451	5 736	93
T型剥离	654	687	668	98
十字拉伸	1 535	1 457	1 583	97
H型0°	1 632	1 487	1 619	99
H型45°	3 440	3 568	3 390	99
H型90°	6 145	6 268	5 859	95

整车耐撞自冲铆连接仿真失效参数求解方法研究

PDF下载

籍龙波 , 王士彬 , 杨航 , 唐洪斌

汽车工艺与材料 | 第二十六届汽车安全技术国际学术会议优秀论文（选登） 2024,(1): 7-14

收起

汽车工艺与材料 | 第二十六届汽车安全技术国际学术会议优秀论文（选登） 2024, (1): 7-14

整车耐撞自冲铆连接仿真失效参数求解方法研究

全屏

籍龙波, 王士彬, 杨航, 唐洪斌

作者信息

中国第一汽车股份有限公司研发总院，长春 130013

籍龙波（1994—），男，高级工程师，硕士学位，研究方向为安全性能设计、碰撞安全仿真分析、轻量化技术。

Research on Solving Failure Parameters of Self-Piercing Riveting Connection in Vehicle Crashworthiness Simulation

Longbo Ji, Shibin Wang, Hang Yang, Hongbin Tang

Affiliations

Global R&D Center, China FAW Co., Ltd., Changchun 130013

出版时间: 2024-01-20 doi: 10.19710/J.cnki.1003-8817.20230381

文章导航

摘要

收起

研究提出了一种基于Ls-dyna软件的自冲铆连接整车耐撞仿真方法，结合不同受力状态下的试验及有限元分析，求解不同受力状态下的自冲铆连接的失效参数，从而在保证仿真精度的同时提升仿真计算效率。在基于试验设计的基础上，首先建立了铆接接头的精细仿真模型，并利用*CONSTRAINED_SPR2建立了简化的仿真模型，以试验与精细仿真结果的提取值作为简化参数输入，可极大提高整车耐撞模型的运算速度。该方法通过与试验结果标定分析，可实现自冲铆连接失效力峰值仿真精度达90%以上，可应用于整车级耐撞分析。

关键词

耐撞 / 自冲铆 / 失效参数 / 仿真方法

Abstract

收起

A Ls-dyna software based self-piercing riveting joint simulation method for vehicle crashworthiness analysis of was proposed in this research. Method of solving failure parameters for self-piercing riveting joint was studied based on the combination of finite element analysis and test in different forced states, thus improving simulation calculation efficiency while ensuring simulation accuracy. Firstly, a refined simulation model for riveted joints was established based on experimental design, afterwards, a simplified simulation model was established using *CONSTRAINED_SPR2. Using the extracted values from experimental and refined simulation results as simplified parameter inputs can greatly improve the calculation speed of the vehicle crash crashworthiness model. Through this study, it is shown that this method can achieve a simulation accuracy of over 90% for the peak failure force of the self-piercing riveting joint through calibration with experimental results, and can be applied to crashworthiness analysis of complete vehicle model.

Key words

Crashworthiness / Self-piercing riveting (SPR) / Failure parameters / Simulation method

引用本文

籍龙波, 王士彬, 杨航, 唐洪斌. 整车耐撞自冲铆连接仿真失效参数求解方法研究. 汽车工艺与材料, 2024 , (1) : 7 -14 . DOI: 10.19710/J.cnki.1003-8817.20230381

Longbo Ji, Shibin Wang, Hang Yang, Hongbin Tang. Research on Solving Failure Parameters of Self-Piercing Riveting Connection in Vehicle Crashworthiness Simulation[J]. Automobile Technology & Material, 2024 , (1) : 7 -14 . DOI: 10.19710/J.cnki.1003-8817.20230381

正文

收起

1 前言

收起

材料混合结构在车身上的应用可以实现汽车安全性、轻量化水平的共同提升^[1]。钢铝一体化结构是一种先进的轻量化技术，具有广泛的应用前景^[2]。奥迪、捷豹、路虎等汽车制造商已经开发出钢-铝混合车身及其全铝车身；蔚来、理想、红旗等高端品牌也逐步大面积使用铝合金以提升车身轻量化水平^[3]。铝合金在汽车行业能否得到快速应用主要取决于铝板连接工艺的开发，尤其是钢铝异种板材之间的连接工艺^[4]。对于钢铝异种材质连接，存在导热率、导电率以及热膨胀系数等方面的差异^[3]，熔焊时易形成硬脆的金属间化合物，采用传统的电阻焊工艺难以实现钢-铝的可靠连接。自冲铆连接工艺克服了传统铆接工艺复杂、外观质量差、不易实现自动化等弊端，而且能耗很低，已成为宝马和奥迪等钢铝混合车身连接的主要连接技术^[5]。

针对自冲铆成型过程、工艺参数、连接质量及失效机理研究较多^[6-12]，以正交化试验矩阵为基础，对组合工艺进行研究，以期获得最优的工艺参数及力学性能。除了试验手段、通过数值模拟研究也成为研究热点^[3,6,13-19]。王端义^[20]采用响应曲面法对钢铝异种板材的自冲铆接工艺参数进行优化，表明仿真工具的应用有助于辅助寻找工艺与质量的最优解。对于连接性能的研究，多集中于试验方法，对于连接失效的仿真方法研究较少。由于碰撞过程为瞬态大变形，在剧烈的变形中自冲铆连接失效直接决定了连接构件的性能。因此，建立适用于自冲铆连接失效参数的求解方法将有助于整车耐撞仿真精度提升。结合试验及仿真，研究了钢铝复合连接的自冲铆仿真失效参数求解方法。

2 研究方法

收起

本研究通过样片试验获取铆接接头的力学性能，作为耐撞仿真标定的基础。为了提升整车耐撞仿真的计算效率，提出了一种适用于仿真参数的求解方法。

通过建立铆接接头的精细模型，并与试验进行仿真标定，标定后模型可提取后续简化仿真所需参数，通过与不同受力状态的失效力峰值载荷进行仿真标定，最终建立整车耐撞所需的简化仿真方法。铆接接头仿真失效参数求解的流程如图1所示。

3 铆接接头精细仿真

收起

3.1 自冲铆精细仿真方法

3.1.1 自冲铆精细仿真模型建立

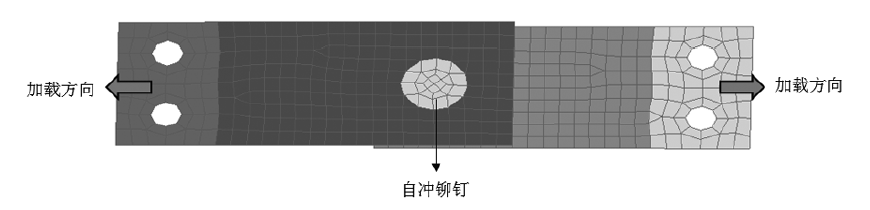

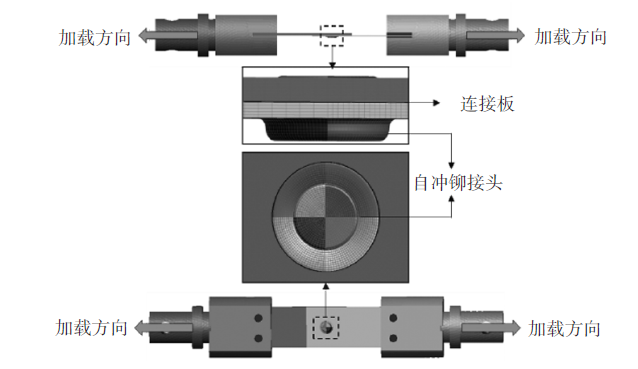

自冲铆连接基材选取厚度为2.0 mm的钢板材料DP590与厚度为2.0 mm的铝板材料6061-T6。铆接中选取工艺为钢板在上、铝板在下，其中铆钉长度为5.0 mm，平底凹模的深度为1.5 mm。

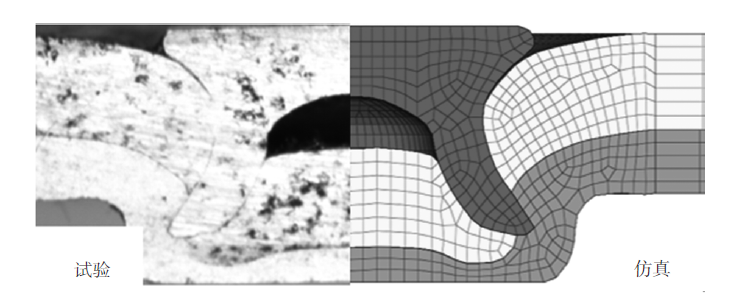

精细仿真采用的软件环境为Ls-dyna R9.3版本。为了确保仿真准确性，通过铆接接头的金相剖面确定铆接接头的几何形态，并采用平均网格尺寸为0.2 mm的实体网格建模（图2）。通过单轴拉伸试验获取基材及铆钉的力学性能作为精细仿真的参数输入，材料特性见表1。

3.1.2 自冲铆精细仿真工况

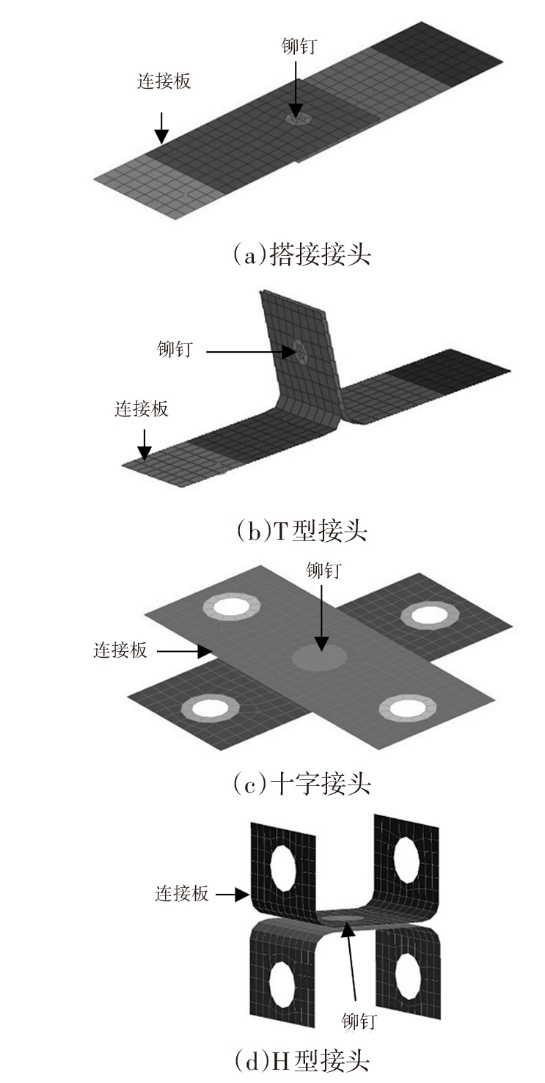

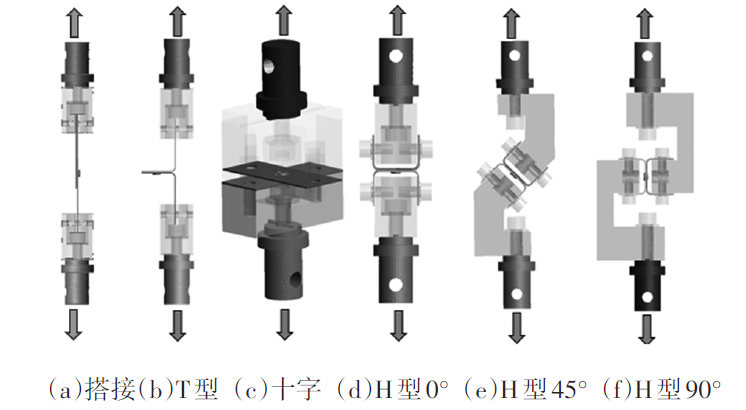

为了综合评价铆接接头各向的受力情况，仿真与试验共设计6种不同受力工况：搭接、T型剥离、十字拉伸、H型0°、H型45°、H型90°（图3~图4）。

3.2 精细仿真与试验失效变形模式对比

自冲铆接头可承受剪切、拉伸以及拉剪混合载荷，在不同的承载模式下自冲铆接头往往具有不同的失效模式，主要研究自冲铆搭接、十字拉伸、T型剥离、H型0°拉伸、H型45°拉伸以及H型90°拉伸6种接头的失效模式。上述6种接头的自冲铆接头具有多种失效模式，包括下层铝板拉延失效和内锁失效等，因此通过试验与仿真的标定来判别仿真方法的准确性。

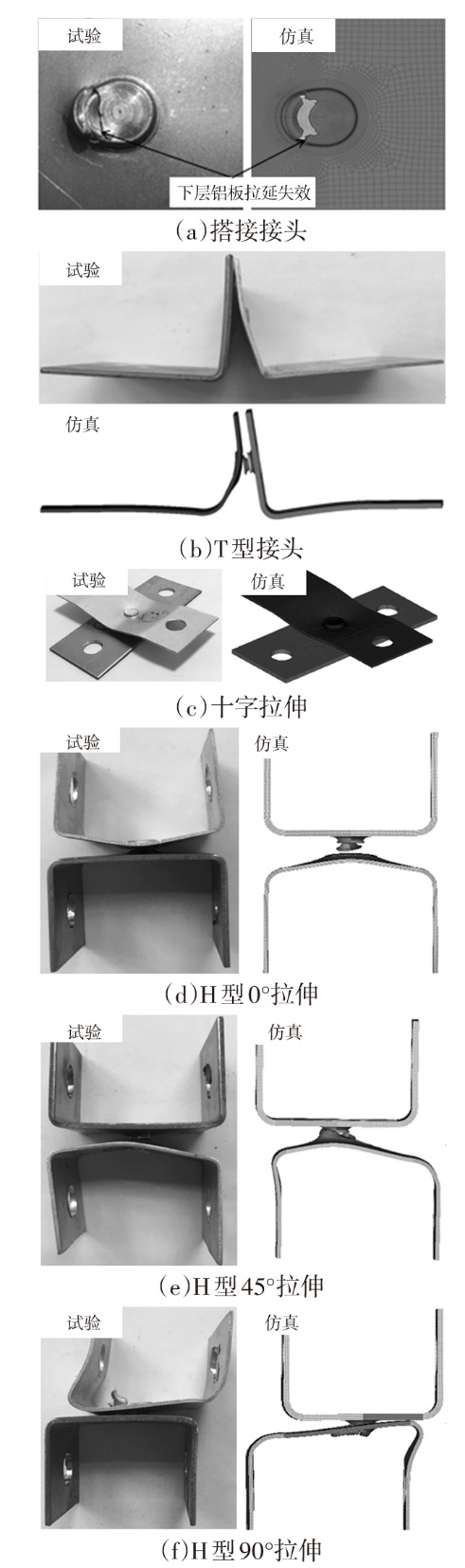

经过对比分析，6种工况的精细仿真与试验结果均一致，证明现有精细仿真方法的有效性（图5）。

6种接头在试验中呈现出2类失效模式：

a.搭接、H型45°拉伸与H型90°拉伸接头的铝板拉延失效的失效模式。

b.十字拉伸、T型剥离与H型0°拉伸为铆钉从铝板中拔出失效模式。

经过仿真验证，6种工况精细仿真结果与试验结果均一致（表2）。

3.3 精细仿真与试验位移-载荷曲线对比

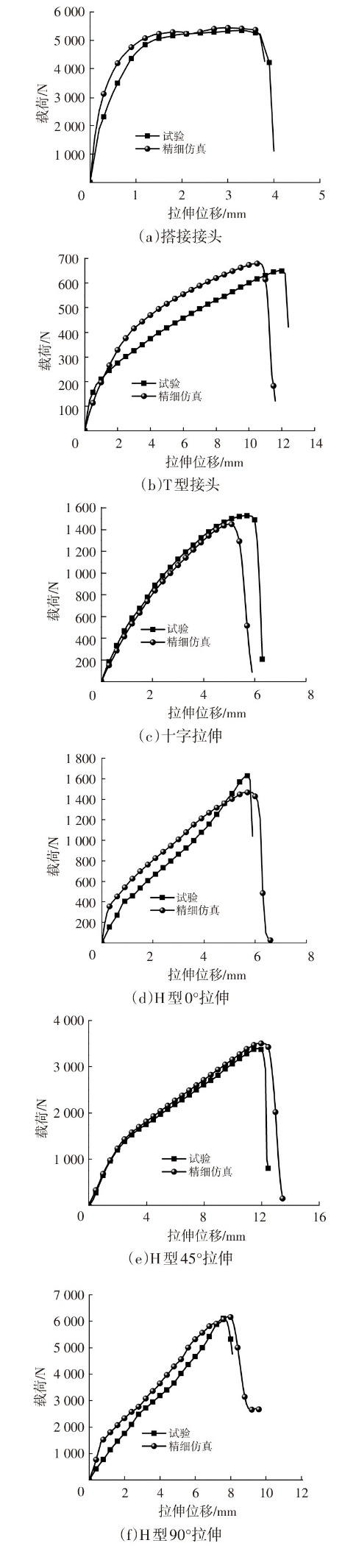

在整车碰撞仿真中，结构的连接失效是影响变形结果的重要因素。因此，在铆接接头仿真中，试验峰值载荷是核心评价指标。提取精细仿真模型的位移-载荷曲线并与试验对比，评价仿真失效力的精度。图6为6种工况的试验与仿真材料曲线对比。经过精细仿真，6种工况试验曲线变化趋势一致，仿真与试验载荷峰值吻合度较高（表3）。

综上，精细仿真失效变形模式吻合，峰值载荷仿真精度≥90%。证明现有精细仿真方法可靠，可提取相关失效参数用于后续简化仿真。

4 铆接接头简化仿真

收起

4.1 自冲铆简化仿真方法

由于整车碰撞模型单元规模为百万至千万级以上，仿真模型计算效率受限于小单元的尺寸，最小单元尺寸越小，则计算效率越低。为了满足整车耐撞仿真应用的要求，简化仿真本质上就是将仿真中模型单元的平均单元尺寸增加至满足效率需求，同时确保仿真精度不显著下降。本研究中简化仿真有限元网格平均尺寸设定为3 mm。网格划分及工况设定如图7所示。为了验证仿真的准确性，同时建立与试验工况相适应的接头拉伸工况，如图8所示。

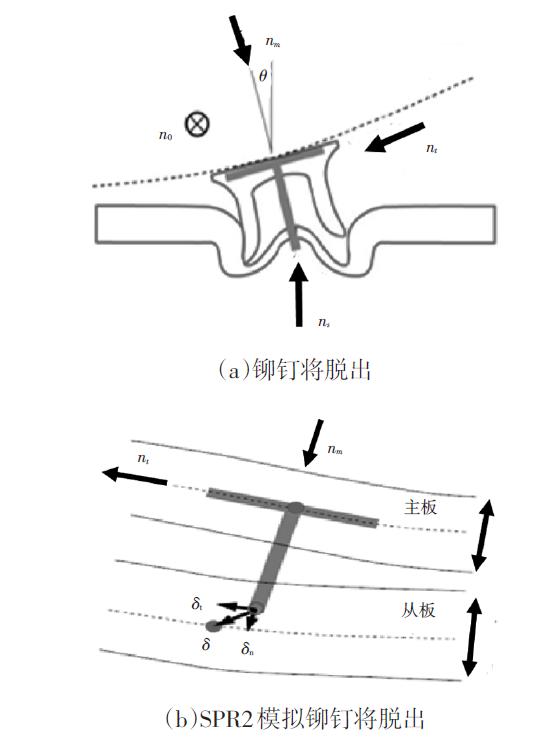

在整车建模过程中用来模拟连接点的方法有多种，考虑自冲铆接头的特点，可以用来模拟接头的单元模型主要有BEAM单元模型、NODAL_RIGID_BODY单元模型与SOLID单元模型，但这几种仿真方法均无法准确描述自冲铆在碰撞仿真中的失效特性。采用Ls-dyna软件中SPR2模型，其关键字为*CONSTRAINED_SPR2。

*CONSTRAINED_SPR2模型是Hanssen等^[21]通过研究铝合金的有铆钉铆接接头在不同工况下的力学特征和失效形式，并基于大量试验开发的等效仿真模型。此模型描述了从铆接接头变形起始到接头失效全过程的载荷-位移关系，当铆接接头失效时，载荷也变为零。图9为铆接接头拉脱失效时的受力示意。

根据Hanssen等^[21]的理论，

$\widehat{{f}_{n}}\left({\eta }_{max}\right)$

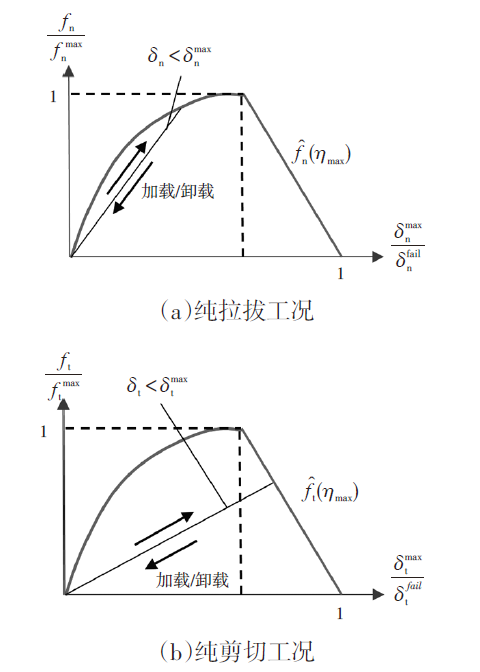

达到最大值之前可以用一个八次式表示，达到最大值之后到失效这一段简化为一次曲线，直到损伤为1，如图10所示。

图中，f_n、f_t为仿真过程中的法向和切向力，

${f}_{n}^{max}$

、

${f}_{t}^{max}$

为最大法向和最大切向力；

${\delta }_{n}$

、

${\delta }_{t}$

为法向和切向位移，

${\delta }_{n}^{fail}$

、

${\delta }_{t}^{fail}$

为法向和切向最大位移（即失效位移）。

${\eta }_{max}$

为接头在变形过程中的损伤值，

${\eta }_{max}={\delta }_{n}^{max}/{\delta }_{n}^{fail}$

（拉拔工况）或

${\eta }_{max}={\delta }_{t}^{max}/{\delta }_{t}^{fail}$

（剪切工况），

${\delta }_{n}^{max}$

、

${\delta }_{t}^{max}$

为累计最大位移。

以拉拔工况为例，

${f}_{n}/{f}_{n}^{max}为关于{n}_{max}$

的无量纲函数，即

$\widehat{{f}_{n}}\left({\eta }_{max}\right)$

。只需求出

$\widehat{{f}_{n}}\left({\eta }_{max}\right)$

即可求出拉拔工况下铆接接头从变形开始到失效全过程中力与位移的变化情况，剪切工况原理与拉拔工况相同。

（1）

$\widehat{{f}_{n}}\left({\eta }_{max}\right)=\left\{\begin{array}{l}1-\left(\frac{{\xi }_{n}-{\eta }_{max}}{{\xi }_{n}}\right):{\eta }_{max}\le {\xi }_{n}\\ 1-\frac{{\eta }_{max-{\xi }_{n}}}{1-{\xi }_{n}}:{\eta }_{max}{\xi }_{n}\end{array}\right.$

（2）

$\widehat{{f}_{t}}\left({n}_{max}\right)=\left\{\begin{array}{l}1-\left(\frac{{\xi }_{t}-{\eta }_{max}}{{\xi }_{n}}\right):{\eta }_{max}\le {\xi }_{t}\\ 1-\frac{{\eta }_{max}-{\xi }_{t}}{1-{\xi }_{t}}:{\eta }_{max}{\xi }_{t}\end{array}\right.$

式中：

${\xi }_{n}$

为拉拔工况下峰值载荷时的损伤值，其值为拉拔工况下峰值载荷位移除以总位移，如公式（3）所示；

${\xi }_{t}$

为剪切工况下峰值载荷时的损伤值，其值为剪切工况下峰值载荷位移除以总位移，如公式（4）所示。

（3）

${\xi }_{n}=\frac{{\delta }_{n}^{{f}_{n}^{max}}}{{\delta }_{n}^{fail}} $

（4）

${\xi }_{t}=\frac{{\delta }_{t}^{{f}_{t}^{max}} }{{\delta }_{t}^{fail}}$

除了上述纯拉拔与剪切工况，其他角度的加载情况下损伤值可通过SPR2进行仿真，如公式（5）~（8）：

（5）

$\eta =\left[\xi +\frac{1-\xi }{\alpha }\right]\sqrt{{\left(\frac{{\delta }_{n}}{{\delta }_{n}^{fail}}\right)}^{2}+{\left(\frac{{\delta }_{t}}{{\delta }_{t}^{fail}}\right)}^{2}}$

（6）

$\xi =1-\frac{27}{4}{\left(\frac{2\theta }{\pi }\right)}^{2}+\frac{27}{4}{\left(\frac{2\theta }{\pi }\right)}^{3}$

（7）

$\theta =arctan\left(\frac{{\delta }_{n}}{{\delta }_{t}}\right)$

（8）

$\alpha =\left\{\begin{array}{l}\frac{{\xi }_{t}-{\eta }_{max}}{{\xi }_{t}}{\alpha }_{1}+\frac{{\eta }_{max}}{{\xi }_{t}}{\alpha }_{2}, {\eta }_{max}{\xi }_{t}\\ \frac{1-{\eta }_{max}}{1-{\xi }_{t}}{\alpha }_{2}+\frac{{\eta }_{max}-{\xi }_{t}}{1-{\xi }_{t}}{\alpha }_{3}, {\eta }_{max}\ge {\xi }_{t}\end{array}\right.$

式中：

$\xi $

为峰值载荷时的损伤值，

$\theta $

为角度相关参数，α、α₁、α₂、α₃为*CONSTRAINED_SPR2相关的无量纲参数，也是简化仿真中主要求解的参数。

基于上述公式可以看出，SPR2模型不但能准确仿真拉拔、剪切工况的接头的力学行为，还能较为准确地仿真包括45°拉伸、剥离在内的其他角度拉伸的接头的力学行为。

4.2 简化失效参数求解

SPR2模型需要确定的参数有

${f}_{n}^{max}$

、

${f}_{t}^{max}$

、

${\delta }_{n}^{fail}$

、

${\delta }_{t}^{fail}$

、

${\xi }_{n}$

、

${\xi }_{t}$

、

${\alpha }_{1}$

、

${\alpha }_{2}$

、

${\alpha }_{3}$

，需要通过试验或者仿真初步确定

${f}_{n}^{max}$

、

${f}_{t}^{max}$

、

${\delta }_{n}^{fail}$

、

${\delta }_{t}^{fail}$

、

${\xi }_{n}$

、

${\xi }_{t}$

，然后调整角度相关参数

${\alpha }_{1}$

、

${\alpha }_{2}$

、

${\alpha }_{3}$

。其中只有

${f}_{n}^{max}$

、

${f}_{t}^{max}$

可以通过拉拔试验和剥离试验直接测得，

${\delta }_{n}^{fail}$

、

${\delta }_{t}^{fail}$

、

${\xi }_{n}$

、

${\xi }_{t}$

则可通过精细仿真模型计算获得。

通过精细模型标定SPR2等效模型的失效参数。使用铆接接头精细模型进行铆接样片的拉拔仿真、剪切仿真、45°拉伸仿真、剥离仿真，输出整体的力-位移曲线。

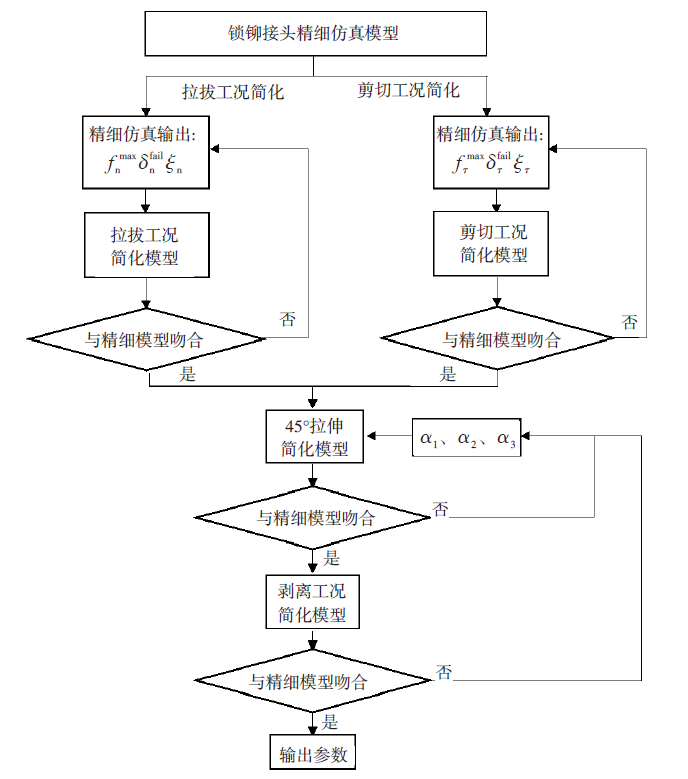

失效参数求解步骤如图11所示：

${f}_{n}^{max}$

、

${\delta }_{n}^{fail}$

、

${\xi }_{n}$

主要对拉拔等效模型有影响，通过精细模型输出

${f}_{n}^{max}$

、

${\delta }_{n}^{fail}$

、

${\delta }_{n}^{{f}_{n}^{max}}$

然后使用公式计算得到

${\xi }_{n}$

，微调这3个参数使拉拔试件的等效模型力-位移曲线与精细模型吻合。

${f}_{t}^{max}$

、

${\delta }_{t}^{fail}$

、

${\xi }_{t}$

主要对剪切等效模型有影响，通过精细模型输出

${f}_{t}^{max}$

、

${\delta }_{t}^{fail}$

、

${\delta }_{t}^{{f}_{n}^{max}}$

然后使用公式计算得到

${\xi }_{t}$

，微调这3个参数使拉拔试件的等效模型力-位移曲线与精细模型吻合。

${\alpha }_{1}$

、

${\alpha }_{2}$

、

${\alpha }_{3}$

主要对45°拉伸等效模型有影响，调整这3个参数使45°拉伸试件的等效模型力-位移曲线与精细模型吻合。

d.由于受力复杂，剥离试件的等效模型和试验会存在差距，需在上述参数完成标定后，微调

${\xi }_{n}$

、

${\xi }_{t}$

、

${\alpha }_{1}$

、

${\alpha }_{2}$

、

${\alpha }_{3}$

4个参数，平衡4种等效模型均与精细模型受力曲线至吻合。

通过精细仿真输出参数（表4、表5），带入简化仿真模型，通过仿真迭代，最终确定出

${\alpha }_{1}$

、

${\alpha }_{2}$

、

${\alpha }_{3}$

参数，具体数值见表6。

4.3 简化仿真与试验位移-载荷曲线对比

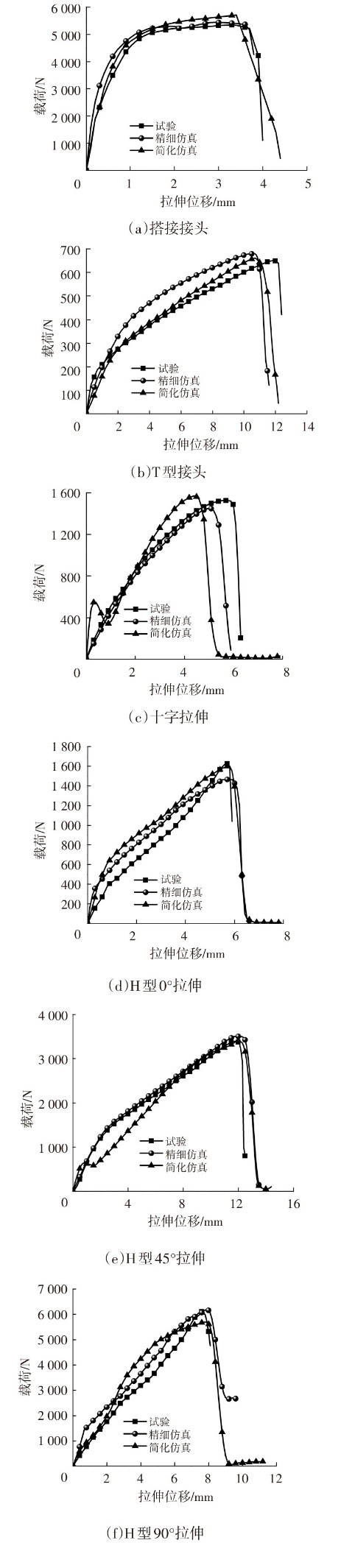

将上述提取以及求解的失效参数带入SPR2模型，将仿真位移-载荷曲线与试验对比（图12），曲线形态能较好地与试验及精细仿真吻合。

简化仿真不同工况的失效载荷峰值与试验及精细仿真基本一致（表7），失效载荷峰值精度≥90%，可满足整车级耐撞仿真的精度需求。

5 结论

收起

通过设计样片级试验，获取仿真的基础输入，并通过精细仿真获取简化仿真所需参数，进而基于SPR2探索了其仿真失效参数求解及标定的过程。经不同受力工况下失效力峰值的对比分析，简化仿真获取的载荷峰值力与试验吻合，峰值仿真精度可达到≥90%，为整车级耐撞仿真提供了一种可靠的自冲铆失效参数求解方法。

a.SPR2仿真可有效实现铆接工艺不同的受力状态，通过参数的求解可准确实现碰撞环境下失效行为的仿真。

b.SPR2所需的失效参数，可通过样件试验与精细仿真获取，通过本文提供的求解过程，可有效实现仿真与试验的高度吻合。

c.采用3 mm平均尺寸仿真自冲铆接头，在满足峰值载吻合度的同时，将铆接接头处单元由精细仿真0.2 mm的平均单元尺寸提升至3 mm，满足整车耐撞计算效率的需求。

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

李红, 刘旭升, 张宜生, 等. 新能源电动汽车异种材料连接技术的挑战、趋势和进展[J]. 材料导报, 2019, 33(23): 3853-3861.

[2]

戴云鹏, 姜慧波, 覃毅良. 车身轻量化与钢铝一体化结构技术分析[J]. 现代制造技术与装备, 2016(7): 39-40.

[3]

周琦. 基于数值模拟的铝合金板料自冲铆接成形[J]. 锻压技术, 2019, 44(7): 47-51.

[4]

王端义. 基于数值模拟的6016/ST13钢铝异种板材自冲铆接成形[J]. 锻压技术, 2019, 44(9): 68-72.

[5]

MORI

, ABE

, KATO

. Self-pierce riveting of multiple steel and aluminum alloy sheets[J]. Journal of Materials Processing Technology, 2014, 214(10): 2002-2008.

[6]

靳文豪, 邢保英, 何晓聪, 等. 自冲铆接头钉脚张开度预测模型及计算方法研究[J]. 兵器材料科学与工程, 2019, 42(3): 73-76.

[7]

聂文忠, 陈晓东, 李欧洋. 飞行汽车轻量化板材自冲铆接工艺参数优化[J]. 兵器材料科学与工程, 2019, 42(6): 75-78.

[8]

余康, 邢保英, 何晓聪, 等. AA5052自冲铆接头成形质量及其静力学性能研究[J]. 塑性工程学报, 2018, 25(3): 143-147.

[9]

赵一鸣, 陈虹, 王镝, 等. 基于车身轻量化的新型钢铝连接技术研究[J]. 汽车工艺与材料, 2017(12): 24-27.

[10]

丁文有, 何晓聪, 邢保英. 铆向对双铆钉自冲铆接头拉伸及剥离性能的影响[J]. 热加工工艺, 2018, 47(3): 1-4.

[11]

YAN

, XIE

, YU

, et al. Experimental investigation and design method for the shear strength of self-piercing rivet connections in thin-walled steel structures[J]. Journal of Constructional Steel Research, 2017, 133:231-240.

[12]

金鑫, 李永兵, 楼铭, 等. 基于正交试验的铝合金-高强钢异种金属自冲铆接工艺优化[J]. 汽车工程学报, 2011, 1(3): 185-191.

[13]

黎雄, 饶政华, 王凤江, 等. 连接条件对GFRTP自冲铆接性能影响的数值研究[J]. 中南大学学报(自然科学版), 2018, 49(10): 2447-2453.

[14]

彭桂枝. 基于有限元模拟的5754铝合金自冲铆接成形的模具磨损研究[J]. 锻压技术, 2019, 44(11): 135-139.

[15]

徐利利, 汪彬, 陈光权, 等. 基于有限元模拟的自冲铆接工艺参数优化[J]. 锻压技术, 2019, 9(2): 175-181.

[16]

万淑敏, 胡仕新, 张连洪, 等. 模具工艺参数对自冲铆接工艺过程及铆接质量的影响[J]. 机械设计, 2008, 25(4): 62-65.

[17]

周江奇, 潘海涛, 楼铭, 等. 结构胶对铝钢异种金属自冲铆接工艺影响研究[J]. 汽车工程学报, 2015, 5(5):313-320.

[18]

徐小娟, 穆瑞. 基于正交试验的铝合金板料自冲铆接成形参数优化[J]. 锻压技术, 2019, 44(9): 51-55.

[19]

王端义. 响应曲面法优化钢铝异种材料自冲铆接工艺参数的研究[J]. 锻压技术, 2019, 44(12): 65-69.

[20]

丁文有, 何晓聪, 刘佳沐, 等. 夹层结构自冲铆接头疲劳性能的研究[J]. 锻压技术, 2019, 42(1): 118-121.

[21]

HANSSEN

A G

, OLOVSSON

, PORCARO

, et al. A large scale ﬁnite element point connector model for self-piercing rivet connections[J]. European Journal of Mechanics A/Solids, 2010, 29: 484-495.

2024年第卷第1期

PDF下载

267

114

引用本文

BibTeX

文章信息

doi: 10.19710/J.cnki.1003-8817.20230381

首发时间：2025-12-24
出版时间：2024-01-20

补充材料

相关文章

文章信息

作者

出版历史

基金

作者信息

中国第一汽车股份有限公司研发总院，长春 130013

参考文献

分享链接

https://castjournals.cast.org.cn/joweb/qcgyycl/CN/10.19710/J.cnki.1003-8817.20230381

分享至

全文二维码

扫描看全文

引用本文

BibTeX

本文的引用情况

2种不同金属材料的力学参数

科 Family	属数 Number of genus	种数 Number of species	占总种数比例 Percentage of total species (%)	属 Genus	种数 Number of species	占总种数比例 Percentage of total species (%)
鹅膏菌科Amanitaceae	2	11	5.26	鹅膏菌属 Amanita	10	4.78
小菇科 Mycenaceae	2	12	5.74	丝盖伞属 Inocybe	5	2.39
多孔菌科 Polyporaceae	8	14	6.70	蜡蘑属 Laccaria	5	2.39
红菇科 Russulaceae	3	23	11.00	小皮伞属 Marasmius	6	2.87
				小菇属 Mycena	11	5.26
				光柄菇属 Pluteus	5	2.39
				红菇属 Russula	17	8.13
				栓菌属 Trametes	5	2.39

关闭全屏

BibTeX
EndNote
RefWorks
TxT

材料	密度Ρ /kg_ˑm^-3	弹性模量E /GPa	泊松比	屈服强度σ_s /MPa	抗拉强度σ_b /MPa	延伸率Ψ/%
6061-T6	2 710	69	0.3	278	357	18.4
DP590	7 850	210	0.3	400	626	29.2
铆钉	7 850	210	0.3	1 052

材料

密度Ρ
/kg_ˑm^-3

弹性模量E
/GPa

泊松比

屈服强度σ_s
/MPa

抗拉强度σ_b
/MPa

延伸率Ψ/%

6061-T6

2 710

0.3

278

357

18.4

DP590

7 850

210

0.3

400

626

29.2

铆钉

7 850

210

0.3

1 052

工况	失效模式	试验与仿真一致性
搭接	下层铝板拉延失效	一致
T型剥离	铆钉内锁失效	一致
十字拉伸	铆钉内锁失效	一致
H型0°	铆钉内锁失效	一致
H型45°	下层铝板拉延失效	一致
H型90°	下层铝板拉延失效	一致

工况

失效模式

试验与仿真一致性

搭接

下层铝板拉延失效

一致

T型剥离

铆钉内锁失效

一致

十字拉伸

铆钉内锁失效

一致

H型0°

铆钉内锁失效

一致

H型45°

下层铝板拉延失效

一致

H型90°

下层铝板拉延失效

一致

工况	试验峰值载荷 /N	精细仿真载荷 /N	仿真精度 /%
搭接	5 338	5 451	98
T型剥离	654	687	95
十字拉伸	1 535	1 457	95
H型0°	1 632	1 487	91
H型45°	3 440	3 568	96
H型90°	6 145	6 268	98

工况

试验峰值载荷
/N

精细仿真载荷
/N

仿真精度
/%

搭接

5 338

5 451

T型剥离

654

687

十字拉伸

1 535

1 457

H型0°

1 632

1 487

H型45°

3 440

3 568

H型90°

6 145

6 268

参数	${f}_{n}^{max}$/kN	${\delta }_{n}^{fail}$/mm	${\delta }_{n}^{{f}_{n}^{max}}$	${\xi }_{n}$
数值	2.65	11.11	11.32	0.92

参数

${f}_{n}^{max}$

/kN

${\delta }_{n}^{fail}$

/mm

${\delta }_{n}^{{f}_{n}^{max}}$

${\xi }_{n}$

数值

2.65

11.11

11.32

0.92

参数	${f}_{t}^{max}$/kN	${\delta }_{t}^{fail}$/mm	${\delta }_{t}^{{f}_{t}^{max}}$	${\xi }_{t}$
数值	6.37	10.65	3.33	0.36

参数

${f}_{t}^{max}$

/kN

${\delta }_{t}^{fail}$

/mm

${\delta }_{t}^{{f}_{t}^{max}}$

${\xi }_{t}$

数值

6.37

10.65

3.33

0.36

参数	${\alpha }_{1}$	${\alpha }_{2}$	${\alpha }_{3}$
数值	6.22	8.74	3.54

参数

${\alpha }_{1}$

${\alpha }_{2}$

${\alpha }_{3}$

数值

6.22

8.74

3.54

接头形式	试验峰值载荷/N	精细模型峰值载荷/N	简化模型峰值载荷/N	简化仿真精度/%
搭接	5 338	5 451	5 736	93
T型剥离	654	687	668	98
十字拉伸	1 535	1 457	1 583	97
H型0°	1 632	1 487	1 619	99
H型45°	3 440	3 568	3 390	99
H型90°	6 145	6 268	5 859	95

接头形式

试验峰值载荷/N

精细模型峰值载荷/N

简化模型峰值载荷/N

简化仿真精度/%

搭接

5 338

5 451

5 736

T型剥离

654

687

668

十字拉伸

1 535

1 457

1 583

H型0°

1 632

1 487

1 619

H型45°

3 440

3 568

3 390

H型90°

6 145

6 268

5 859
