汽车工艺与材料

符号	符号含义
⊕	两元素相比，取较大值
⊗	两元素相乘，取较大值
⋅	两矩阵相乘

符号	符号含义
⊕	两元素相比，取较大值
⊗	两元素相乘，取较大值
⋅	两矩阵相乘

过程流	风险因素	含义
物质流	P₆	残次品流入下游工序
P₁₅	材料表面脏
P₂₁	原材料本身强度差
P₂₂	板料变形量不足
P₂₆	鼓包或凹坑
工作流	P₁	检验人员操作不当
P₅	定位不准
P₇	冲压件表面附着杂质
P₈	操作员操作时存在拖、拉等动作
P₉	剪切过程出现划伤
P₁₀	孔距太小
P₁₁	间隙过大
P₁₄	凹凸模的位置不同心
P₁₆	压边力过大
P₁₇	上料不到位
P₁₈	定位装置故障或松动
P₁₉	落料尺寸不准
P₂₃	表面划伤
P₂₄	变形
P₂₇	拉裂
P₂₉	翻边高度不一致
P₃₀	翻边不垂直
信息流	P₂	检验设备出现故障
P₃	清洗环境不达标
P₄	润滑油有杂质
P₁₂	刃口磨损
P₁₃	导向精度差
P₂₀	凹凸模间隙过大
P₂₈	尺寸不符
P₂₅	毛刺过大
终止库所	P₃₁	产品刚性不足
P₃₂	表面质量缺陷
P₃₃	尺寸不一

过程流	风险因素	含义
物质流	P₆	残次品流入下游工序
P₁₅	材料表面脏
P₂₁	原材料本身强度差
P₂₂	板料变形量不足
P₂₆	鼓包或凹坑
工作流	P₁	检验人员操作不当
P₅	定位不准
P₇	冲压件表面附着杂质
P₈	操作员操作时存在拖、拉等动作
P₉	剪切过程出现划伤
P₁₀	孔距太小
P₁₁	间隙过大
P₁₄	凹凸模的位置不同心
P₁₆	压边力过大
P₁₇	上料不到位
P₁₈	定位装置故障或松动
P₁₉	落料尺寸不准
P₂₃	表面划伤
P₂₄	变形
P₂₇	拉裂
P₂₉	翻边高度不一致
P₃₀	翻边不垂直
信息流	P₂	检验设备出现故障
P₃	清洗环境不达标
P₄	润滑油有杂质
P₁₂	刃口磨损
P₁₃	导向精度差
P₂₀	凹凸模间隙过大
P₂₈	尺寸不符
P₂₅	毛刺过大
终止库所	P₃₁	产品刚性不足
P₃₂	表面质量缺陷
P₃₃	尺寸不一

可能性大小	取值
很可能	[0.80,1.00]
可能	[0.65,0.79]
一般	[0.45,0.64]
不太可能	[0.30,0.44]
非常不可能	[0.00,0.29]

可能性大小	取值
很可能	[0.80,1.00]
可能	[0.65,0.79]
一般	[0.45,0.64]
不太可能	[0.30,0.44]
非常不可能	[0.00,0.29]

参数	置信度
P₁	0.36
P₂	0.27
P₃	0.30
P₄	0.29
P₅	0.41
P₈	0.45
P₉	0.43
P₁₀	0.38
P₁₁	0.40
P₁₂	0.46
P₁₃	0.35
P₁₄	0.55
P₁₅	0.44
P₁₆	0.46
P₁₇	0.45
P₁₈	0.50
P₁₉	0.42
P₂₀	0.55
P₂₂	0.48

参数	置信度
P₁	0.36
P₂	0.27
P₃	0.30
P₄	0.29
P₅	0.41
P₈	0.45
P₉	0.43
P₁₀	0.38
P₁₁	0.40
P₁₂	0.46
P₁₃	0.35
P₁₄	0.55
P₁₅	0.44
P₁₆	0.46
P₁₇	0.45
P₁₈	0.50
P₁₉	0.42
P₂₀	0.55
P₂₂	0.48

变迁	置信度
t₁	0.40
t₂	0.38
t₃	0.35
t₄	0.44
t₅	0.50
t₆	0.66
t₇	0.69
t₈	0.58
t₉	0.70
t₁₀	0.56
t₁₁	0.55
t₁₂	0.75
t₁₃	0.65
t₁₄	0.68
t₁₅	0.69
t₁₆	0.72
t₁₇	0.57
t₁₈	0.60
t₁₉	0.66
t₂₀	0.56
t₂₁	0.45
t₂₂	0.45
t₂₃	0.50
t₂₄	0.62

变迁	置信度
t₁	0.40
t₂	0.38
t₃	0.35
t₄	0.44
t₅	0.50
t₆	0.66
t₇	0.69
t₈	0.58
t₉	0.70
t₁₀	0.56
t₁₁	0.55
t₁₂	0.75
t₁₃	0.65
t₁₄	0.68
t₁₅	0.69
t₁₆	0.72
t₁₇	0.57
t₁₈	0.60
t₁₉	0.66
t₂₀	0.56
t₂₁	0.45
t₂₂	0.45
t₂₃	0.50
t₂₄	0.62

影响因素	选取指标
人员因素	员工质量意识
员工的专业技术水平
人员结构稳定程度
设备因素	设备的维修保养
设备精度及稳定性
设备自动化水平
物料因素	物料存储
物料性能
采购检验
工艺方法因素	工艺文件的完整性与有效性
工艺文件的更新修订
环境因素	作业环境
检验环境
存储环境
检验因素	检验设备能力
检验流程
检验人员能力

影响因素	选取指标
人员因素	员工质量意识
员工的专业技术水平
人员结构稳定程度
设备因素	设备的维修保养
设备精度及稳定性
设备自动化水平
物料因素	物料存储
物料性能
采购检验
工艺方法因素	工艺文件的完整性与有效性
工艺文件的更新修订
环境因素	作业环境
检验环境
存储环境
检验因素	检验设备能力
检验流程
检验人员能力

库所	库所代表的含义	库所	库所代表的含义
P-failed	产品质量风险	P₆	设备的精度及稳定性
factor-human	人员因素	P₇	物料的存储
factor-machine	设备因素	P₈	采购检验流程
factor-material	物料因素	P₉	物料性能
factor-method	工艺方法因素	P₁₀	工艺文件的更新修订
factor-setting	环境因素	P₁₁	工艺文件的完整性和有效性
factor-check	检验因素	P₁₂	作业环境
P₁	员工的质量意识	P₁₃	存储环境
P₂	人员结构稳定程度	P₁₄	检验环境
P₃	员工的专业技术水平	P₁₅	检验流程
P₄	设备的维修保养	P₁₆	检验设备能力
P₅	设备的自动化水平	P₁₇	检验人员能力

库所	库所代表的含义	库所	库所代表的含义
P-failed	产品质量风险	P₆	设备的精度及稳定性
factor-human	人员因素	P₇	物料的存储
factor-machine	设备因素	P₈	采购检验流程
factor-material	物料因素	P₉	物料性能
factor-method	工艺方法因素	P₁₀	工艺文件的更新修订
factor-setting	环境因素	P₁₁	工艺文件的完整性和有效性
factor-check	检验因素	P₁₂	作业环境
P₁	员工的质量意识	P₁₃	存储环境
P₂	人员结构稳定程度	P₁₄	检验环境
P₃	员工的专业技术水平	P₁₅	检验流程
P₄	设备的维修保养	P₁₆	检验设备能力
P₅	设备的自动化水平	P₁₇	检验人员能力

变迁	变迁代表的含义	变迁	变迁代表的含义
t₁	P₁出现错误	t₁₃	P₁₃出现错误
t₂	P₂出现错误	t₁₄	P₁₄出现错误
t₃	P₃出现错误	t₁₅	P₁₅出现错误
t₄	P₄出现错误	t₁₆	P₁₆出现错误
t₅	P₅出现错误	t₁₇	P₁₇出现错误
t₆	P₆出现错误	t₁₈	factor-human出现错误
t₇	P₇出现错误	t₁₉	factor-machine 出现错误
t₈	P₈出现错误	t₂₀	factor-material出现错误
t₉	P₉出现错误	t₂₁	factor-method出现错误
t₁₀	P₁₀出现错误	t₂₂	factor-setting出现错误
t₁₁	P₁₁出现错误	t₂₃	factor-check出现错误
t₁₂	P₁₂出现错误

变迁	变迁代表的含义	变迁	变迁代表的含义
t₁	P₁出现错误	t₁₃	P₁₃出现错误
t₂	P₂出现错误	t₁₄	P₁₄出现错误
t₃	P₃出现错误	t₁₅	P₁₅出现错误
t₄	P₄出现错误	t₁₆	P₁₆出现错误
t₅	P₅出现错误	t₁₇	P₁₇出现错误
t₆	P₆出现错误	t₁₈	factor-human出现错误
t₇	P₇出现错误	t₁₉	factor-machine 出现错误
t₈	P₈出现错误	t₂₀	factor-material出现错误
t₉	P₉出现错误	t₂₁	factor-method出现错误
t₁₀	P₁₀出现错误	t₂₂	factor-setting出现错误
t₁₁	P₁₁出现错误	t₂₃	factor-check出现错误
t₁₂	P₁₂出现错误

初始库所	置信度	变迁	置信度	变迁	置信度
P₁	0.20	t₁	0.40	t₁₈	0.55
P₂	0.15	t₂	0.28	t₁₉	0.43
P₃	0.46	t₃	0.85	t₂₀	0.68
P₄	0.24	t₄	0.66	t₂₁	0.66
P₅	0.20	t₅	0.52	t₂₂	0.62
P₆	0.32	t₆	0.68	t₂₃	0.35
P₇	0.22	t₇	0.55
P₈	0.18	t₈	0.28
P₉	0.48	t₉	0.85
P₁₀	0.42	t₁₀	0.86
P₁₁	0.48	t₁₁	0.86
P₁₂	0.44	t₁₂	0.75
P₁₃	0.32	t₁₃	0.65
P₁₄	0.30	t₁₄	0.65
P₁₅	0.25	t₁₅	0.46
P₁₆	0.26	t₁₆	0.48
P₁₇	0.30	t₁₇	0.60

初始库所	置信度	变迁	置信度	变迁	置信度
P₁	0.20	t₁	0.40	t₁₈	0.55
P₂	0.15	t₂	0.28	t₁₉	0.43
P₃	0.46	t₃	0.85	t₂₀	0.68
P₄	0.24	t₄	0.66	t₂₁	0.66
P₅	0.20	t₅	0.52	t₂₂	0.62
P₆	0.32	t₆	0.68	t₂₃	0.35
P₇	0.22	t₇	0.55
P₈	0.18	t₈	0.28
P₉	0.48	t₉	0.85
P₁₀	0.42	t₁₀	0.86
P₁₁	0.48	t₁₁	0.86
P₁₂	0.44	t₁₂	0.75
P₁₃	0.32	t₁₃	0.65
P₁₄	0.30	t₁₄	0.65
P₁₅	0.25	t₁₅	0.46
P₁₆	0.26	t₁₆	0.48
P₁₇	0.30	t₁₇	0.60

年份	实际值	评估值	相对误差/%
2016	0.88	0.92	4.21
2017	0.95	0.95	0.53
2018	0.76	0.79	3.05
2019	0.79	0.77	2.18

年份	实际值	评估值	相对误差/%
2016	0.88	0.92	4.21
2017	0.95	0.95	0.53
2018	0.76	0.79	3.05
2019	0.79	0.77	2.18

年份	R_SME	M_SE	M_APE	M_AD
2016	2.60	5.34	2.26	1.64
2017	3.20	7.41	3.23	1.36
2018	28.90	6.11	2.71	2.23
2019	26.30	58.89	2.25	2.54

年份	R_SME	M_SE	M_APE	M_AD
2016	2.60	5.34	2.26	1.64
2017	3.20	7.41	3.23	1.36
2018	28.90	6.11	2.71	2.23
2019	26.30	58.89	2.25	2.54

基于FCPN的离散制造系统质量风险分析评估研究

PDF下载

赵家黎 , 吴丹 , 郜肖盼 , 代燕霞

汽车工艺与材料 | 生产现场 2024,(5): 49-58

收起

汽车工艺与材料 | 生产现场 2024, (5): 49-58

基于FCPN的离散制造系统质量风险分析评估研究

全屏

赵家黎, 吴丹, 郜肖盼, 代燕霞

作者信息

兰州理工大学机电工程学院，兰州 730050

赵家黎（1980—），男，教授，博士学位，研究方向为数控技术、精密测量、复杂制造过程质量控制。

Research on Quality Risk Analysis and Evaluation of Discrete Manufacturing Systems Based on FCPN

Jiali Zhao, Dan Wu, Xiaopan Gao, Yanxia Dai

Affiliations

School of Mechanical and Electronical Engineering, Lanzhou University of Technology, Lanzhou 730050

出版时间: 2024-05-20 doi: 10.19710/J.cnki.1003-8817.20230353

文章导航

摘要

收起

针对离散制造系统随机性、多样性以及复杂性的特点，高效、准确地识别系统质量风险因素并进行质量风险量化评估是制定相应质量控制活动、提高产品质量的关键。为此，首先构建模糊着色Petri网的产品质量风险评估模型。然后，确定模糊推理规则，并通过现场获取的置信度经验值进行模糊推理，计算得出中间库所和终止库所的置信度。最后，以汽车顶盖冲压工艺过程为例进行分析，验证了该模型的合理性，并且可推广应用到其他同类离散制造过程。

关键词

离散制造系统 / 顶盖冲压工艺过程 / 模糊着色Petri网 / 质量风险评估

Abstract

收起

In view of the characteristics of randomness, diversity and complexity of discrete manufacturing systems, efficiently and accurately identifying system quality risk factors and conducting quantitative assessment of quality risks are crucial to developing corresponding quality control activities and improving product quality. In this research, firstly a product quality risk assessment model for Fuzzy Colored Petri Nets was constructed. Then the fuzzy inference rules were determined, and the confidence of the intermediate library and the terminating library was calculated by fuzzy reasoning through the confidence empirical value obtained at the scene. Finally, the automotive top cover stamping process was analyzed as an example to verify the rationality of the model proposed in this paper, which can be applied to other similar discrete process manufacturing.

Key words

Discrete manufacturing systems / Top cover stamping process / Fuzzy colored Petri nets / Quality risk assessment

引用本文

赵家黎, 吴丹, 郜肖盼, 代燕霞. 基于FCPN的离散制造系统质量风险分析评估研究. 汽车工艺与材料, 2024 , (5) : 49 -58 . DOI: 10.19710/J.cnki.1003-8817.20230353

Jiali Zhao, Dan Wu, Xiaopan Gao, Yanxia Dai. Research on Quality Risk Analysis and Evaluation of Discrete Manufacturing Systems Based on FCPN[J]. Automobile Technology & Material, 2024 , (5) : 49 -58 . DOI: 10.19710/J.cnki.1003-8817.20230353

正文

收起

1 前言

收起

离散制造系统的产品由多个零件经过不连续工序的加工最终装配而成，产品工艺流程具有质量风险因素多、难以控制的特点^[1]。质量是企业核心竞争力的关键，因此，实施质量风险评估能够改进企业质量管理活动，提高产品质量。

针对风险研究，国内、外学者针对险评价指标体系构建和风险建模进行了大量研究。Cheng等^[2]提出网络风险分析框架；Zegordi等^[3]基于Petri网理论，跟踪供应链网络物流的风险进行仿真验证；杨康^[4]构建供应链网络风险传播的SIS-RP模型；李远远等^[5]构建ANP-Fuzzy模型，评价农业供应链中存在的风险；王秋莲^[6]通过对全生命周期的分析指出再制造系统面临的各种风险，并构建评价指标体系。

对风险进行识别并对其进行评价和建模主要在于解决定量化分析质量风险。Petri网理论作为描述制造系统的可视化工具，利用网进行制造系统建模，可以清晰地描述系统各状态之间的动态转移过程。Zhou等^[7]利用Petri网建立了柔性装配生产模型，并用随机Petri网对其进行性能分析。王化冰^[8]通过分析制造系统加工过程，建立系统的Petri网模型。

传统的Petri网无法描述模糊指标，为解决风险的模糊不确定性、降低模型的复杂度，引入模糊着色Petri网模型。Looney^[9]于1988年首次提出基于模糊推理的模糊Petri网建模方法。2014年，詹盛等^[10]根据车辆不同时间的状态建立模糊规则，构建隶属度函数和模糊着色Petri网模型。张新菊等^[11]综合研究了多状态系统，提出模糊着色Petri网（Fuzzy Colored Petri Nets，FCPN）模型描述可靠性特征，此方法逐渐拓展、应用到风险评估领域。

综上，国内外学者对制造系统评价的研究已经比较全面，涵盖服务型制造系统、柔性制造系统等，但内容大多集中于汽车产业组织创新、客户参与产品全生命周期、供应链、生产过程故障预测等，分析制造业服务化以及制造系统风险，制造系统对产品质量的影响研究较少。

为解决离散制造系统质量风险的模糊不确定性，降低模型的复杂度，本文提出基于模糊着色Petri网的风险评估方法，根据评价问题的设置构成质量风险评价指标体系，将反映质量风险的综合评价指标按照不同属性进行层次分组，并以汽车制造系统中外覆盖件冲压工艺过程为例进行验证。

2 基于模糊着色Petri网的产品质量风险评估模型

收起

2.1 模糊着色Petri网的结构

通过分析离散制造系统中工作流、物质流、信息流的层次结构和功能，明确能够总体反映质量风险评价体系的问题，并由最高层和第1层构成。质量风险复杂的评价体系对应的评价指标层次也相对复杂。按照推理深度划分Petri网层级数量为m，添加辅助库所和辅助变迁，构建多层级网络结构^[12-14]。

将模糊着色Petri网定义为14元组，即：

FCPN=(P,T,D,C,I,A,N,W,F,CF,α,β,th,θ)，且满足以下条件：

a. P={P_C,P_F}为库所的有限集，P_C={p_c1,p_c2,...,p_c_k}为控制库所集，P_F={p_f1,p_f2,...,p_f_m}为模糊库所集，P_C∩P_F=∅；

b. T={T_C,T_F}为变迁的有限集合，T_C={t_c1,t_c2,...,t_c_m}(m≥0)为有限控制库所集，T_F={t_f1,t_f2,...,t_f_n}(n≥0)为有限模糊变迁集，T_C∩T_F=∅；

c. D为命题的有限集；

d. C为库所和变迁到颜色映射的有限集合；

e. I为关联矩阵；

f. A={α₁,α₂,...,α_k}为弧的有限集合；

g. N为节点函数A→(P×T∪T×P)；

h. W为权重集合；

i. F为模糊集合；

j. CF={cf₁,cf₂,...,cf_m}为置信因子集合；

k. α为库所的关联函数P→[0,1]；

l. β为从库所P到命题D集合的双向映射P→D；

m. th={λ₁,λ₂,...,λ_s}为阈值集合；

n. θ=(θ_p1,θ_p2,…,θ_p_M)^T为命题的置信度。

其中，置信度向量的计算公式为^[15]：

（1）

$\boldsymbol{\theta}_{k}^{*}=\boldsymbol{\theta}_{k-1} \oplus\left[\left(\boldsymbol{O}_{k-1} \cdot \boldsymbol{R}_{k-1}\right) \otimes\left(\overline{\left(\boldsymbol{I}_{k-1}^{T} \otimes \overline{\boldsymbol{\theta}_{k-1}}\right)^{*}}\right]\right.$

式中：O为M×N的矩阵，M为库所的数量，N为迁移的数量，R为表示迁移可信度的三角矩阵，k为1~m范围内所取的正整数，其他运算符号的含义如表1所示。

2.2 推理模型

在模糊推理规则的基础上，结合FCPN的规则和变量，将模糊着色Petri网定义为14元组FCPN。依据不同颜色表示模糊规则库的不同变量，对列出的评价指标进行排列。将形成质量风险多层级的评价指标体系划分层级、添加辅助库所并且变迁后可得如图1所示的FCPN模型。

2.2.1 基于规则的FCPN模型

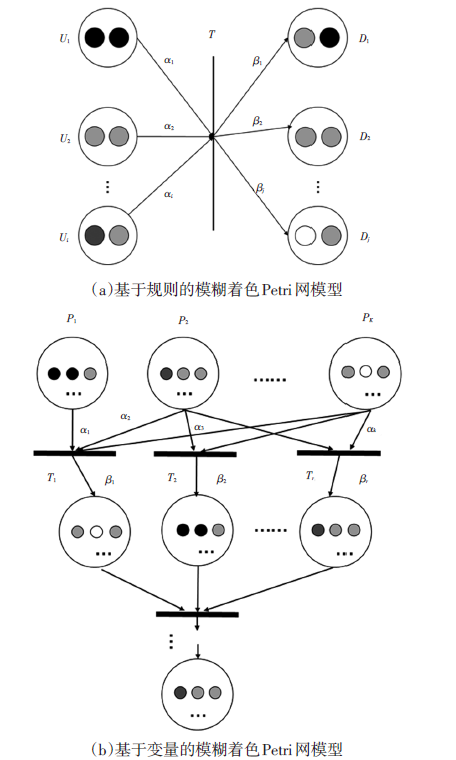

合并同类规则能够有效降低有色Petri网系统的复杂度，使用不同颜色的托肯进行区分，缩小系统规模，简化后的形式推理模型如图1a所示。

2.2.2 基于变量的FCPN模型

根据Petri网特有的图形化表达特征，不同颜色表示模糊规则库的不同变量，不同规则中的同一变量用该变量的颜色集表示，最终构建的模型如图1b所示。

2.3 风险评估模型

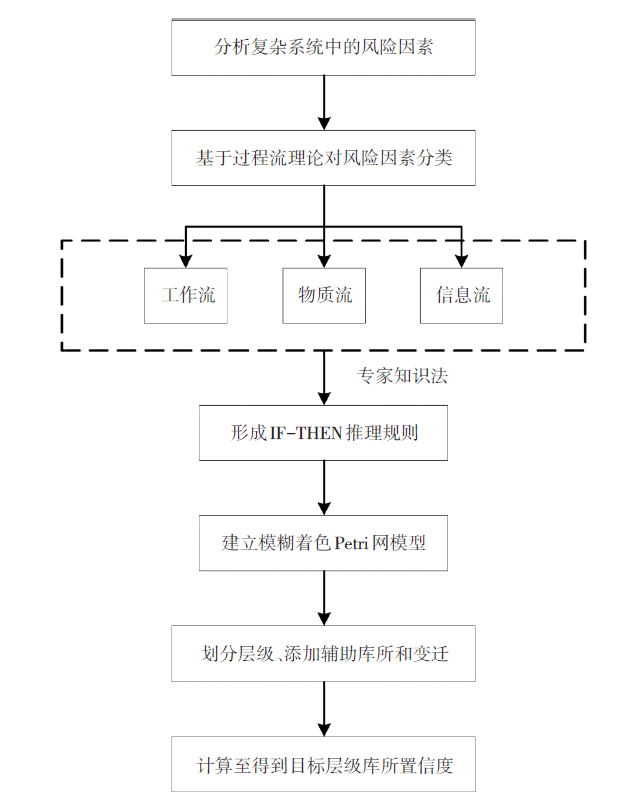

风险评估模型运用了一些必要的假设和简化，采用适当的语言符号、数学符号和数学工具构成数学结构。风险评估模型主要用于解释风险特定现象的现实状态，评估或决策质量风险项目的当前和未来状态，给出最优的评估和决策方案。FCPN产品质量风险评估方法可以目的明确地进行质量管控。FCPN模型如图2所示，具体的评估过程步骤如下：

a. 分析系统能够明确系统中工作流、物质流、信息流的层次结构和功能，辨识系统风险并将专家知识表示为IF（命题置信度）THEN ®（变迁置信度R）模糊推理规则的形式；

b. 根据FCPN的定义将模糊推理规则表示为Petri网模型，并对不同流过程要素进行着色分类；

c. 按照推理深度划分Petri网层级数量m，添加辅助库所和变迁，构建多层级网络结构；

d. 根据式（1）计算θ_k(1≤k≤m)，得到目标层级的输出库所对应命题的置信度。

3 顶盖冲压工艺过程质量风险评估建模

收起

3.1 顶盖冲压工艺过程质量风险分析

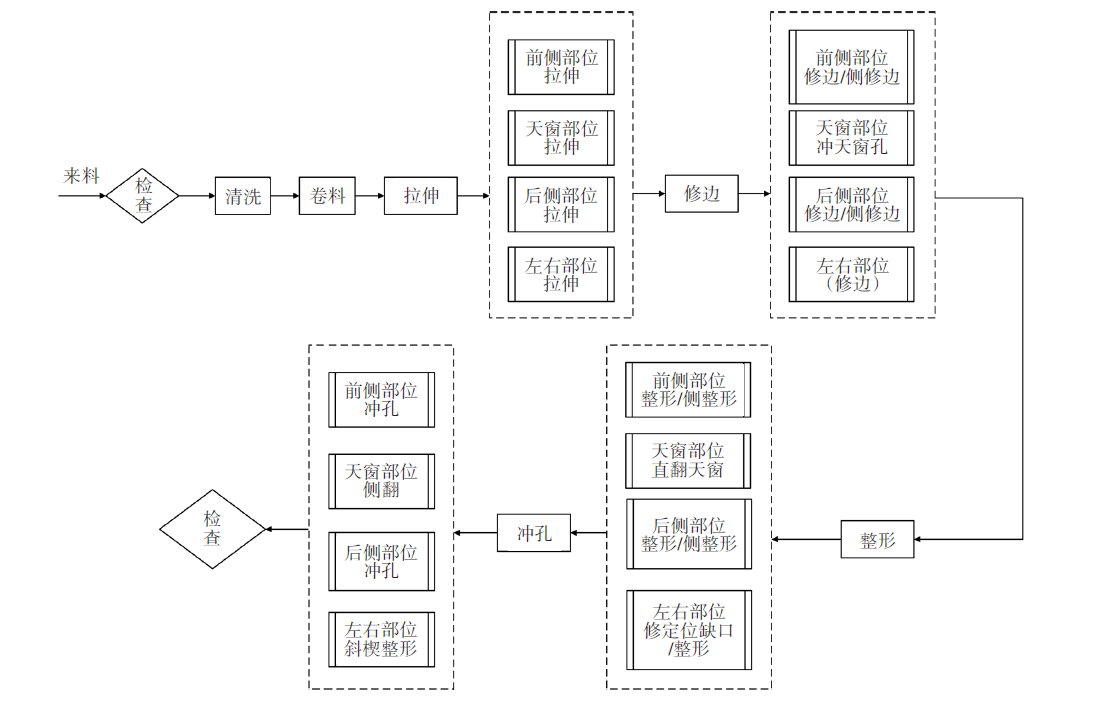

汽车整车制造过程属于典型的离散制造系统，顶盖冲压工艺过程作为关键环节存在着众多质量风险点，冲压过程中质量的稳定性直接关系到后续工艺的顺利进行和最终产品质量。本文以H企业某型号轿车的外覆盖件冲压工艺过程为研究对象，在汽车整车制造过程中，H企业某型号轿车的天窗（三厢车）顶盖冲压工艺过程如图3所示。

3.2 模型构建

从过程流的角度对顶盖冲压工艺进行分析发现，物质流（如残次品流入下游工序）、工作流（如拉伸、修边等工位）和信息流（如检验设备出现故障、清洗环境不达标）之间错综交互。因此，根据顶盖冲压工艺成形过程中的相互影响，结合现场调研和专家知识，得到模糊推理规则如下：

a. 检查人员操作不当或检验设备出现故障导致残次品流入下游工序；

b. 清洗环境不达标导致冲压件表面附着杂质；

c. 刃口磨损、导向精度差或凹凸模的位置不同心导致毛刺过大；

d. 孔距太小或间隙过大导致变形；

e. 操作员操作时存在拖、拉等动作或剪切过程出现划伤导致表面划伤；

f. 上料不到位或定位装置故障或松动导致尺寸不符；

g. 材料表面脏或润滑油有杂质导致鼓包或凹坑；

h. 定位不准或压边力过大导致拉裂；

i. 定位不准导致翻边高度不一致；

j. 凹凸模间隙过大或落料尺寸不准导致翻边不垂直；

k. 原材料本身强度差或板料变形量不足导致生产成品刚性不足。

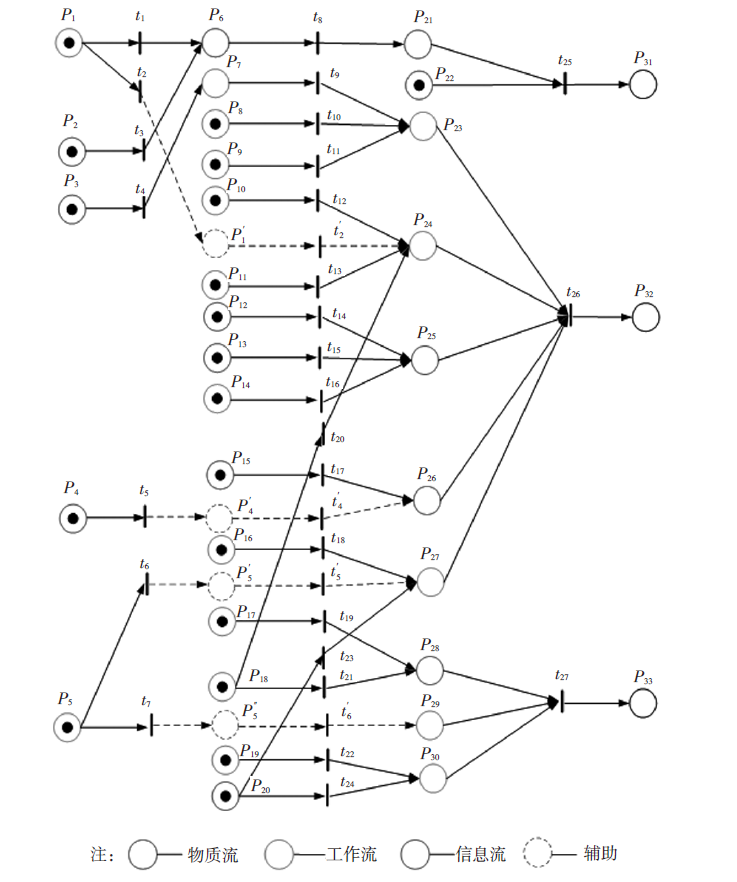

根据上述推理规则和风险评估模型进行FCPN建模，需要添加辅助库所和变迁来构建多层级网络结构，模型如图4所示，库所代表的含义如表2所示。

3.3 推理运算

根据因素发生的可能性程度对因素发生的模糊概率进行置信区间划分，如表3所示。基于现场调研和专家知识描述获得初始事件和规则的发生概率，确定置信度的经验值，得到顶盖冲压工艺模型中初始库所置信度和所有变迁置信度，如表4、表5所示。

根据式（1），当k=1时，输入库所有P₁、P₂、P₃、P₄、P₅，输出库所有

${P}_{6}、{P}_{7}、{P}_{4}^{\text{'}}、{P}_{5}^{\text{'}}、{P}_{5}^{″}$

，计算参数为：

（2）θ₀=[${P}_{1},{P}_{2},{P}_{3},{P}_{4},{P}_{5},{P}_{6},{P}_{7},{P}_{4}^{\text{'}},{P}_{5}^{\text{'}},{P}_{5}^{″}$]^T

经计算，θ₀=[0.36,0.27,0.30,0.29,0.41,0,0,0,0,0,0]^T，

${I}_{0}={\left[\begin{array}{cccccc}1& 0& 0& 0& 0& 0\\ 0& 1& 0& 0& 0& 0\\ 0& 0& 1& 0& 0& 0\\ 0& 0& 0& 1& 0& 0\\ 0& 0& 0& 0& 1& 0\\ 0& 0& 0& 0& 0& 0\\ ⋮& ⋮& ⋮& ⋮& ⋮& ⋮\\ 0& 0& 0& 0& 0& 0\end{array}\right]}_{10\times 6}$

，

${O}_{0}={\left[\begin{array}{cccccc}0& 0& 0& 0& 0& 0\\ ⋮& ⋮& ⋮& ⋮& ⋮& ⋮\\ 0& 0& 0& 0& 0& 0\\ 1& 1& 0& 0& 0& 0\\ 0& 0& 1& 0& 0& 0\\ 0& 0& 0& 1& 0& 0\\ 0& 0& 0& 0& 1& 0\\ 0& 0& 0& 0& 0& 1\end{array}\right]}_{10\times 6}$

，

R₀=diag(0.40,0.38,0.35,0.44,0.50,0.66)。

则根据式（1）计算出θ₁为：

（3）

$\boldsymbol{\theta}_{1}^{*}=\boldsymbol{\theta}_{0}^{*} \oplus\left[\left(\boldsymbol{O}_{0} \cdot \boldsymbol{R}_{0}\right) \otimes\left(\overline{\left.\boldsymbol{I}_{0}^{\mathrm{T}} \otimes \overline{\boldsymbol{\theta}_{0}}\right)^{*}}\right]\right.$

经计算，θ₁=[0.35,0.23,0.44,0.4,0.55,0.158,0.036,0.16,0.205,0.168]^T。

由此可得，中间库所P₆、P₇、

${P}_{4}^{\text{'}}$

、

${P}_{5}^{\text{'}}$

、

${P}_{5}^{″}$

的置信度分别为0.158、0.036、0.160、0.205、0.168。

当k=2时，根据式（1）计算出θ₂为：

（4）

$\boldsymbol{\theta}_{2}^{*}=\boldsymbol{\theta}_{1}^{*} \oplus\left[\left(\boldsymbol{O}_{1} \cdot \boldsymbol{R}_{1}\right) \otimes\left(\overline{\left.\boldsymbol{I}_{1}^{\mathrm{T}} \otimes \overline{\boldsymbol{\theta}_{1}}\right)^{*}}\right]\right.$

经计算, θ₂=[0.102,0.2231,0.2109,0.101,0.128,0.019,0.0113,0.1002,0.132,0.2011,0.1378,0.091,0.153,0.122,0.1874,0.1866,0.2053,0.248,0.136,0.138,0.120,0.118]^T。

由此可得，中间库所P₂₁、P₂₃、P₂₄、P₂₅、P₂₆、P₂₇、P₂₈、P₂₉、P₃₀的置信度分别为0.122、0.1874、0.1866、0.2053、0.248、0.136、0.138、0.120、0.118。

当k=3时，根据式（1）计算出θ₃为：

（5）

$\boldsymbol{\theta}_{3}^{*}=\boldsymbol{\theta}_{2}^{*} \oplus\left[\left(\boldsymbol{O}_{2} \cdot \boldsymbol{R}_{2}\right) \otimes\left(\overline{\left.\boldsymbol{I}_{2}^{\mathrm{T}} \otimes \overline{\boldsymbol{\theta}_{2}}\right)^{*}}\right]\right.$

经计算，θ₃=[0.135,0.312,0.4441,0.1963,0.2031,0.1332,0.231,0.1981,0.0911,0.1065,0.0598,0.2503,0.1651]^T。

由此可得，终止库所P₃₁（产品刚性不足）、P₃₂（表面质量缺陷）、P₃₃（尺寸不一）的置信度分别为0.0589、0.2503、0.1651。

3.4 风险评估结果分析

根据上述分析可以看出，在对产品质量产生影响的30个因素中，工作流因素有17个（占56.7%），物质流因素有5个（占16.6%），信息流因素有8个（占26.7%），工作流对应库所的概率最大，信息流对应库所的概率次之，物质流对应库所的概率最小。此外，由风险因素所对应的初始库所情况可知，作业流因素所含风险因素最多，占所有初始库所的57.9%，信息流因素次之，占比为31.6%，物质流因素所含风险因素最少，占比为10.5%。上述结果表明，在顶盖冲压工艺过程中，对产品质量产生影响的因素是工作流，其次是信息流，最后是物质流。因此，在顶盖冲压工艺工程产品质量管控中，质量风险管理的首要工作是工作流的跟踪和管控，还需加强生产信息的交流，使其和生产状态同步流通，才能保证顶盖冲压工程中的产品质量。

4 生产环节风险评估建模

收起

4.1 指标选取

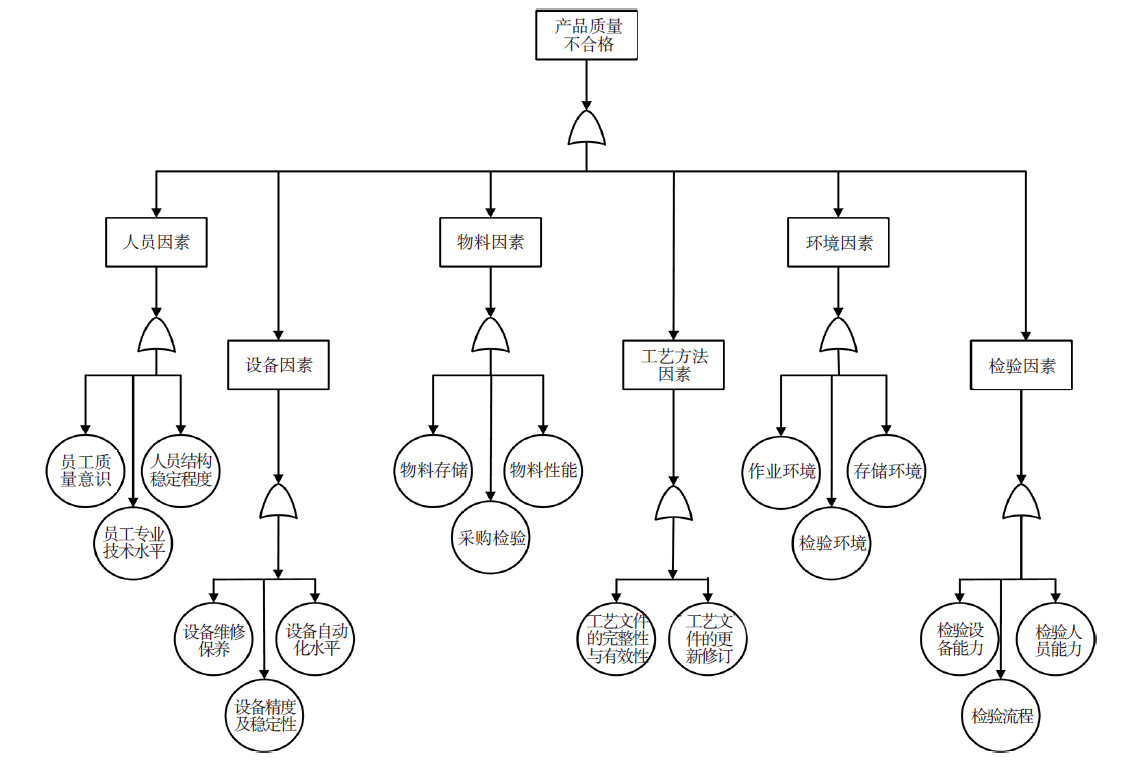

以产品生产制造工程中存在风险因素为指标，进行更加合理科学的评估，最终选取的指标如表6所示，用故障树描述对H企业整车制造产品制造阶段的产品质量的风险形成过程，如图5所示。

4.2 构建模型

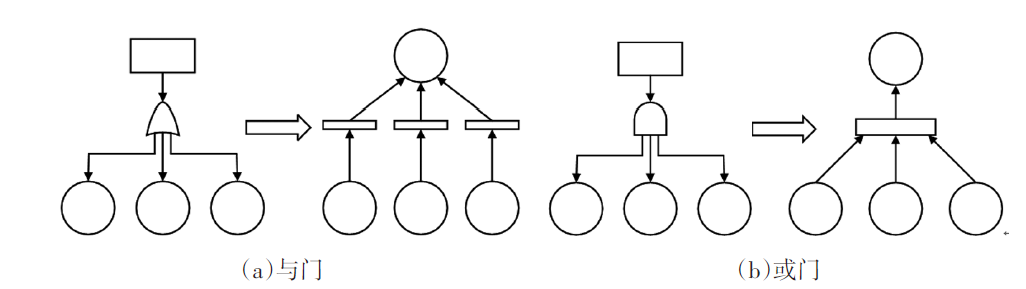

根据图6的转化规则，将产品质量风险形成过程的故障树转化为模糊着色Petri网。

根据上述的转化规则，对H企业产品质量风险形成过程的故障树进行转化，根据H企业整车制造产品制造系统的特点，结合现场调研结果和专家知识，得到推理规则如下：

a. 若由于员工质量意识薄弱、人员结构波动、员工专业技术水平不够导致错误发生错误，进入factor-human节点与factor-human后未解决，则显示P-failed；

b. 若由于设备未按标准维修保养、设备自动化水平落后或设备稳定性弱且精确度不高导致发生错误，进入factor-machine节点与 factor-machine后未解决，则显示P-failed；

c. 若由于物料储存不当、采购检验流程不规范或物料性能不达标导致发生错误，进入factor-material节点与 factor-material后未解决，则显示P-failed；

d. 若由于工艺文件的更新修订跟不上产品实际生产所要求的标准或工艺文件不完整、失去有效性导致发生错误，进入factor-method节点与factor-method后未解决，则显示P-failed；

e. 若由于作业环境、存储环境或检验环境达不到生产要求导致发生错误，进入factor-setting节点与 factor-setting后未解决，则显示P-failed；

f. 若由于检验流程不规范、检验设备落后、检验人员专业能力不达标或工作疏忽导致发生错误，进入factor-checking节点与 factor-checking后未解决，则显示P-failed；

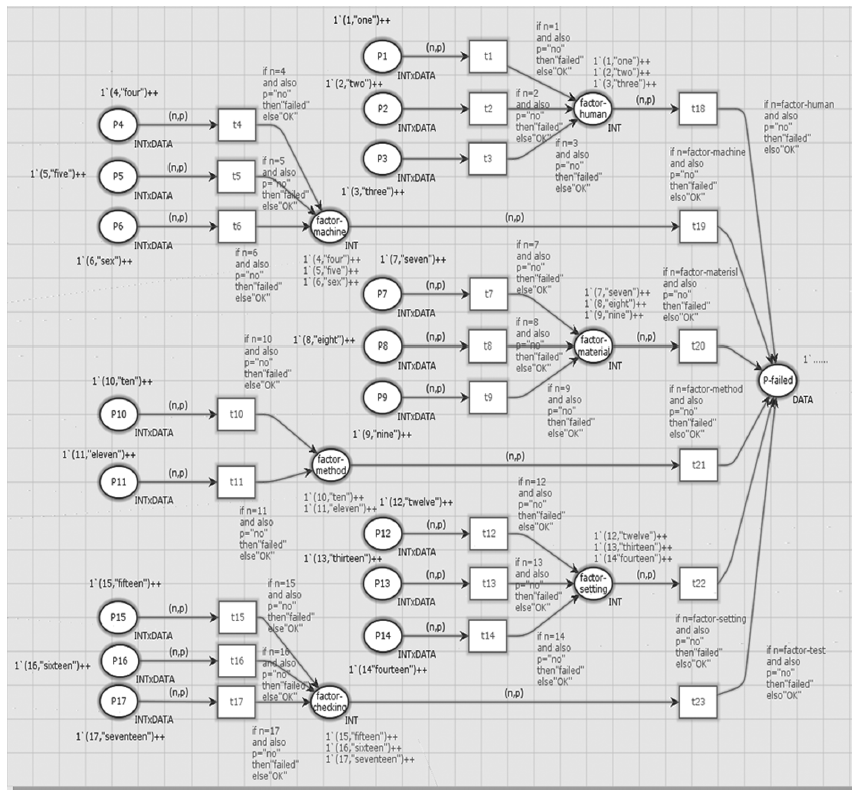

利用上述推理规则进行建模，产品制造过程的产品质量风险系统的FCPN模型如图7所示。

模型中库所、变迁及其各自所代表的意义如表7、表8所示。

基于现场调研和专家知识描述，获得初始事件与规则的发生概率，确定置信度的经验值，得到模型中的初始库所置信度与所有变迁的置信度，如表9所示。

根据式（1），当k=1时，输入库所有P₁、P₂、P₃、P₄、P₅、P₆、P₇、P₈、P₉、P₁₀、P₁₁、P₁₂、P₁₃、P₁₄、P₁₅、P₁₆、P₁₇，输出库所有factor-human、factor-machine、factor-material、factor-method、factor-setting、factor-checking，则计算参数为：

（6）θ₀=[P₁,P₂,P₃,P₄,P₅,P₆,P₇,P₈,P₉,P₁₀,P₁₁,P₁₂,P₁₃,P₁₄,P₁₅,P₁₆,P₁₇,factor-human,factor-machine,factor-material,factor-method,factor-setting,factor-checking]^T

经计算，θ₀=[0.20,0.15,0.46,0.24,0.20,0.32,0.22,0.18,0.48,0.42,0.48,0.44,0.32,0.30,0.25,0.26,0.30,0,0,0,0,0,0]^T，

${O}_{0}={\left[\begin{array}{ccccccccccccccccc}0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0\\ ⋮& ⋮& ⋮& ⋮& ⋮& ⋮& ⋮& ⋮& ⋮& ⋮& ⋮& ⋮& ⋮& ⋮& ⋮& ⋮& ⋮\\ 1& 1& 1& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0\\ 0& 0& 0& 1& 1& 1& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0\\ 0& 0& 0& 0& 0& 0& 1& 1& 1& 0& 0& 0& 0& 0& 0& 0& 0\\ 0& 0& 0& 0& 0& 0& 0& 0& 0& 1& 1& 0& 0& 0& 0& 0& 0\\ 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 1& 1& 1& 0& 0& 0\\ 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 1& 1& 1\end{array}\right]}_{23\times 17}$

，

${I}_{0}={\left[\begin{array}{ccccccccccccccccc}1& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0\\ 0& 1& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0\\ 0& 0& 1& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0\\ 0& 0& 0& 1& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0\\ 0& 0& 0& 0& 1& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0\\ 0& 0& 0& 0& 0& 1& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0\\ 0& 0& 0& 0& 0& 0& 1& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0\\ 0& 0& 0& 0& 0& 0& 0& 1& 0& 0& 0& 0& 0& 0& 0& 0& 0\\ 0& 0& 0& 0& 0& 0& 0& 0& 1& 0& 0& 0& 0& 0& 0& 0& 0\\ 0& 0& 0& 0& 0& 0& 0& 0& 0& 1& 0& 0& 0& 0& 0& 0& 0\\ 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 1& 0& 0& 0& 0& 0& 0\\ 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 1& 0& 0& 0& 0& 0\\ 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 1& 0& 0& 0& 0\\ 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 1& 0& 0& 0\\ 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 1& 0& 0\\ 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 1& 0\\ 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 1\\ ⋮& ⋮& ⋮& ⋮& ⋮& ⋮& ⋮& ⋮& ⋮& ⋮& ⋮& ⋮& ⋮& ⋮& ⋮& ⋮& ⋮\\ 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0& 0\end{array}\right]}_{23\times 17}$

，

R₀=diag(0.40,0.28,0.85,0.66,0.52,0.68,0.55,0.28,0.85,0.86,0.86,0.75,0.65,0.65,0.46,0.48,0.60)。

根据上述参数以及式（1）计算出θ₁为：

（7）

$\boldsymbol{\theta}_{1}=\boldsymbol{\theta}_{0} \oplus\left[\left(\boldsymbol{O}_{0} \cdot \boldsymbol{R}_{0}\right) \otimes\left(\overline{\boldsymbol{I}_{0}^{\mathrm{T}} \otimes \overline{\boldsymbol{\theta}_{0}}}\right)\right]$

经计算，θ₁=[0.36,0.55,0.54,0.44,0.36,0.60,0.38,0.40,0.66,0.52,0.66,0.56,0.60,0.62,0.45,0.58,0.62,0.169,0.188,0.135,0.254,0.28,0.24]^T。

由上述计算结果可得中间库所factor-human、factor-machine、factor-material、factor-method、 factor-setting、factor-checking的置信度分别为：0.169、0.188、0.135、0.254、0.28、0.24。

当k=2时，同理可根据式（1）计算出θ₂为：

（8）

$\boldsymbol{\theta}_{2}=\boldsymbol{\theta}_{1} \oplus\left[\left(\boldsymbol{O}_{1} \cdot \boldsymbol{R}_{1}\right) \otimes\left(\overline{\left.\boldsymbol{I}_{1}^{\mathrm{T}} \otimes \overline{\boldsymbol{\theta}_{1}}\right)}\right]\right.$

经计算，θ₂=[0.1966,0.25,0.48,0.36,0.38,0.20,0.118]^T。

表10为H公司产品质量风险的评估值、评估值与真实值的相对误差。

4.3 模型性能评价

选取均方根误差R_SME、均方误差M_SE、平均绝对百分比误差M_APE和平均绝对误差M_AD判定FCPN模型评估的精确性。

均方根误差R_SME为：

（9）

${R}_{MSE}=\sqrt{\frac{\sum _{i=1}^{n}({y}_{i}-{\widehat{y}}_{i}{)}^{2}}{n}}$

均方误差M_SE为：

（10）

${M}_{SE}=\frac{1}{n}\sqrt{\sum _{i=1}^{n}({y}_{i}-{\widehat{y}}_{i}{)}^{2}}$

平均绝对百分比误差M_APE为：

（11）

${M}_{APE}=\frac{\sum _{i=1}^{n}\frac{\left|{y}_{i}-{\widehat{y}}_{i}\right|}{{y}_{i}}}{n}$

平均绝对误差M_AD为：

（12）

${M}_{AD}=\frac{\sum _{i=1}^{n}\left|{y}_{i}-{\widehat{y}}_{i}\right|}{n}$

对模型所产生的的评估值数据进行统计学的评估误差判定，结果如表11所示。

5 结束语

收起

对顶盖冲压工艺流程进行研究，通过现场调研和专家知识，从作业流、信息流和物质流入手，得到模糊推理过程并构建模糊着色Petri模型，采用推理运算得到风险评估结果；针对生产制造环节，利用故障树表示生产制造过程的质量风险形成过程，并转化为模糊着色Petri网。根据R_MSE、M_SE、M_APE和M_AD判定模型的评估性能，由判定结果可知：FCPN模型的评估结果与实际值的平均相对误差为9.97%，可以得出，FCPN模型的评估可行度较高，证实了评估模型的科学性和有效性。

基金

收起

国防科技工业局国防基础科研计划(JCKY2019427D002)

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

王加兴. 离散制造车间数据采集及其分析处理系统研究与开发[D]. 杭州: 浙江大学, 2010.

[2]

CHENG

S K

, KAM

B H

. A Conceptual Framework for Analysing Risk in Supply Networks[J]. Journal of Enterprise Information Management, 2008, 21(4): 345-360.

[3]

ZEGORDI

S H

, DAVARZANI

. Developing a Supply Chain Disruption Analysis Model: Application of Coloured Petri-nets[J]. Expert Systems with Applications, 2011, 39(2): 2102-2111.

[4]

杨康, 张仲义. 基于复杂网络理论的供应链网络风险传播机理研究[J]. 系统科学与数学, 2013, 33(10): 1224-1232.

[5]

李远远, 刘礼帅. 基于ANP-Fuzzy模型的农产品供应链风险评价研究[J]. 数学的实践与认识, 2017, 47(13): 24-32.

[6]

王秋莲. 基于神经网络的再制造系统风险评价[J]. 科技广场, 2010, 3(8): 215-217.

[7]

ZHOU

M C

, LEU

M C

. Modeling and Performance Analysis of a Flexible PCB Assembly Station Using Petri Nets[J]. Journal of Electronic Packaging, 1991, 113(4): 410-416.

[8]

王化冰. 一种基于同步合成Petri网的FMS建模方法[J]. 系统工程理论与实践, 2001, 21(2): 35-42.

[9]

LOONEY

C G

. Fuzzy Petri Nets for Rule-Based Decisionmaking[J]. IEEE Transactions on Systems, Man, and Cybernetics: Systems, 1988, 18(1): 178-183.

[10]

詹盛, 徐远新, 石涌泉, 等. 基于模糊着色Petri网的车辆运动轨迹预测[J]. 计算机工程与应用, 2014, 50(3): 227-231.

[11]

张新菊, 姚淑珍. 基于模糊着色Petri网的多状态系统可靠性分析[J]. 计算机科学, 2016, 43(11): 77-82+101.

[12]

张鹏程, 李人厚, 秦明, 等. 模糊着色Petri网及其在工作流建模中的应用[J]. 计算机辅助设计与图形学学报, 2002(8): 713-716.

[13]

陈亚华, 吴时霖. 基于模糊有色Petri网的不确定性学习和推理方法[J]. 系统仿真学报, 2003(1): 56-58.

[14]

程静静, 张圆刚. 基于模糊数学和灰色理论的多层次旅游村发展综合评价[J]. 统计与决策, 2016(2): 186-188.

[15]

李威君, 刘双磊, 伊岩, 等. 基于多层级模糊着色Petri网的输气站排污系统风险评估[J]. 安全与环境学报, 2022, 224(4): 1736-1742.

2024年第卷第5期

PDF下载

189

引用本文

BibTeX

文章信息

doi: 10.19710/J.cnki.1003-8817.20230353

首发时间：2025-12-22
出版时间：2024-05-20

补充材料

相关文章

文章信息

作者

出版历史

基金

国防科技工业局国防基础科研计划(JCKY2019427D002)

作者信息

兰州理工大学机电工程学院，兰州 730050

参考文献

分享链接

https://castjournals.cast.org.cn/joweb/qcgyycl/CN/10.19710/J.cnki.1003-8817.20230353

分享至

全文二维码

扫描看全文

引用本文

BibTeX

本文的引用情况

2种不同金属材料的力学参数

科 Family	属数 Number of genus	种数 Number of species	占总种数比例 Percentage of total species (%)	属 Genus	种数 Number of species	占总种数比例 Percentage of total species (%)
鹅膏菌科Amanitaceae	2	11	5.26	鹅膏菌属 Amanita	10	4.78
小菇科 Mycenaceae	2	12	5.74	丝盖伞属 Inocybe	5	2.39
多孔菌科 Polyporaceae	8	14	6.70	蜡蘑属 Laccaria	5	2.39
红菇科 Russulaceae	3	23	11.00	小皮伞属 Marasmius	6	2.87
				小菇属 Mycena	11	5.26
				光柄菇属 Pluteus	5	2.39
				红菇属 Russula	17	8.13
				栓菌属 Trametes	5	2.39

关闭全屏

BibTeX
EndNote
RefWorks
TxT

符号	符号含义
⊕	两元素相比，取较大值
⊗	两元素相乘，取较大值
⋅	两矩阵相乘

符号

符号含义

⊕

两元素相比，取较大值

⊗

两元素相乘，取较大值

⋅

两矩阵相乘

过程流	风险因素	含义
物质流	P₆	残次品流入下游工序
P₁₅	材料表面脏
P₂₁	原材料本身强度差
P₂₂	板料变形量不足
P₂₆	鼓包或凹坑
工作流	P₁	检验人员操作不当
P₅	定位不准
P₇	冲压件表面附着杂质
P₈	操作员操作时存在拖、拉等动作
P₉	剪切过程出现划伤
P₁₀	孔距太小
P₁₁	间隙过大
P₁₄	凹凸模的位置不同心
P₁₆	压边力过大
P₁₇	上料不到位
P₁₈	定位装置故障或松动
P₁₉	落料尺寸不准
P₂₃	表面划伤
P₂₄	变形
P₂₇	拉裂
P₂₉	翻边高度不一致
P₃₀	翻边不垂直
信息流	P₂	检验设备出现故障
P₃	清洗环境不达标
P₄	润滑油有杂质
P₁₂	刃口磨损
P₁₃	导向精度差
P₂₀	凹凸模间隙过大
P₂₈	尺寸不符
P₂₅	毛刺过大
终止库所	P₃₁	产品刚性不足
P₃₂	表面质量缺陷
P₃₃	尺寸不一

过程流

风险因素

含义

物质流

P₆

残次品流入下游工序

P₁₅

材料表面脏

P₂₁

原材料本身强度差

P₂₂

板料变形量不足

P₂₆

鼓包或凹坑

工作流

P₁

检验人员操作不当

P₅

定位不准

P₇

冲压件表面附着杂质

P₈

操作员操作时存在拖、拉等动作

P₉

剪切过程出现划伤

P₁₀

孔距太小

P₁₁

间隙过大

P₁₄

凹凸模的位置不同心

P₁₆

压边力过大

P₁₇

上料不到位

P₁₈

定位装置故障或松动

P₁₉

落料尺寸不准

P₂₃

表面划伤

P₂₄

变形

P₂₇

拉裂

P₂₉

翻边高度不一致

P₃₀

翻边不垂直

信息流

P₂

检验设备出现故障

P₃

清洗环境不达标

P₄

润滑油有杂质

P₁₂

刃口磨损

P₁₃

导向精度差

P₂₀

凹凸模间隙过大

P₂₈

尺寸不符

P₂₅

毛刺过大

终止
库所

P₃₁

产品刚性不足

P₃₂

表面质量缺陷

P₃₃

尺寸不一

可能性大小	取值
很可能	[0.80,1.00]
可能	[0.65,0.79]
一般	[0.45,0.64]
不太可能	[0.30,0.44]
非常不可能	[0.00,0.29]

可能性大小

取值

很可能

[0.80,1.00]

可能

[0.65,0.79]

一般

[0.45,0.64]

不太可能

[0.30,0.44]

非常不可能

[0.00,0.29]

参数	置信度
P₁	0.36
P₂	0.27
P₃	0.30
P₄	0.29
P₅	0.41
P₈	0.45
P₉	0.43
P₁₀	0.38
P₁₁	0.40
P₁₂	0.46
P₁₃	0.35
P₁₄	0.55
P₁₅	0.44
P₁₆	0.46
P₁₇	0.45
P₁₈	0.50
P₁₉	0.42
P₂₀	0.55
P₂₂	0.48

参数

置信度

P₁

0.36

P₂

0.27

P₃

0.30

P₄

0.29

P₅

0.41

P₈

0.45

P₉

0.43

P₁₀

0.38

P₁₁

0.40

P₁₂

0.46

P₁₃

0.35

P₁₄

0.55

P₁₅

0.44

P₁₆

0.46

P₁₇

0.45

P₁₈

0.50

P₁₉

0.42

P₂₀

0.55

P₂₂

0.48

变迁	置信度
t₁	0.40
t₂	0.38
t₃	0.35
t₄	0.44
t₅	0.50
t₆	0.66
t₇	0.69
t₈	0.58
t₉	0.70
t₁₀	0.56
t₁₁	0.55
t₁₂	0.75
t₁₃	0.65
t₁₄	0.68
t₁₅	0.69
t₁₆	0.72
t₁₇	0.57
t₁₈	0.60
t₁₉	0.66
t₂₀	0.56
t₂₁	0.45
t₂₂	0.45
t₂₃	0.50
t₂₄	0.62

变迁

置信度

t₁

0.40

t₂

0.38

t₃

0.35

t₄

0.44

t₅

0.50

t₆

0.66

t₇

0.69

t₈

0.58

t₉

0.70

t₁₀

0.56

t₁₁

0.55

t₁₂

0.75

t₁₃

0.65

t₁₄

0.68

t₁₅

0.69

t₁₆

0.72

t₁₇

0.57

t₁₈

0.60

t₁₉

0.66

t₂₀

0.56

t₂₁

0.45

t₂₂

0.45

t₂₃

0.50

t₂₄

0.62

影响因素	选取指标
人员因素	员工质量意识
员工的专业技术水平
人员结构稳定程度
设备因素	设备的维修保养
设备精度及稳定性
设备自动化水平
物料因素	物料存储
物料性能
采购检验
工艺方法因素	工艺文件的完整性与有效性
工艺文件的更新修订
环境因素	作业环境
检验环境
存储环境
检验因素	检验设备能力
检验流程
检验人员能力

影响因素

选取指标

人员因素

员工质量意识

员工的专业技术水平

人员结构稳定程度

设备因素

设备的维修保养

设备精度及稳定性

设备自动化水平

物料因素

物料存储

物料性能

采购检验

工艺方法因素

工艺文件的完整性与有效性

工艺文件的更新修订

环境因素

作业环境

检验环境

存储环境

检验因素

检验设备能力

检验流程

检验人员能力

库所	库所代表的含义	库所	库所代表的含义
P-failed	产品质量风险	P₆	设备的精度及稳定性
factor-human	人员因素	P₇	物料的存储
factor-machine	设备因素	P₈	采购检验流程
factor-material	物料因素	P₉	物料性能
factor-method	工艺方法因素	P₁₀	工艺文件的更新修订
factor-setting	环境因素	P₁₁	工艺文件的完整性和有效性
factor-check	检验因素	P₁₂	作业环境
P₁	员工的质量意识	P₁₃	存储环境
P₂	人员结构稳定程度	P₁₄	检验环境
P₃	员工的专业技术水平	P₁₅	检验流程
P₄	设备的维修保养	P₁₆	检验设备能力
P₅	设备的自动化水平	P₁₇	检验人员能力

库所

库所代表的含义

库所

库所代表的含义

P-failed

产品质量风险

P₆

设备的精度及稳定性

factor-human

人员因素

P₇

物料的存储

factor-machine

设备因素

P₈

采购检验流程

factor-material

物料因素

P₉

物料性能

factor-method

工艺方法因素

P₁₀

工艺文件的更新修订

factor-setting

环境因素

P₁₁

工艺文件的完整性和有效性

factor-check

检验因素

P₁₂

作业环境

P₁

员工的质量意识

P₁₃

存储环境

P₂

人员结构稳定程度

P₁₄

检验环境

P₃

员工的专业
技术水平

P₁₅

检验流程

P₄

设备的维修保养

P₁₆

检验设备能力

P₅

设备的自动化水平

P₁₇

检验人员能力

变迁	变迁代表的含义	变迁	变迁代表的含义
t₁	P₁出现错误	t₁₃	P₁₃出现错误
t₂	P₂出现错误	t₁₄	P₁₄出现错误
t₃	P₃出现错误	t₁₅	P₁₅出现错误
t₄	P₄出现错误	t₁₆	P₁₆出现错误
t₅	P₅出现错误	t₁₇	P₁₇出现错误
t₆	P₆出现错误	t₁₈	factor-human出现错误
t₇	P₇出现错误	t₁₉	factor-machine 出现错误
t₈	P₈出现错误	t₂₀	factor-material出现错误
t₉	P₉出现错误	t₂₁	factor-method出现错误
t₁₀	P₁₀出现错误	t₂₂	factor-setting出现错误
t₁₁	P₁₁出现错误	t₂₃	factor-check出现错误
t₁₂	P₁₂出现错误

变迁

变迁代表的含义

变迁

变迁代表的含义

t₁

P₁出现错误

t₁₃

P₁₃出现错误

t₂

P₂出现错误

t₁₄

P₁₄出现错误

t₃

P₃出现错误

t₁₅

P₁₅出现错误

t₄

P₄出现错误

t₁₆

P₁₆出现错误

t₅

P₅出现错误

t₁₇

P₁₇出现错误

t₆

P₆出现错误

t₁₈

factor-human出现错误

t₇

P₇出现错误

t₁₉

factor-machine
出现错误

t₈

P₈出现错误

t₂₀

factor-material出现错误

t₉

P₉出现错误

t₂₁

factor-method出现错误

t₁₀

P₁₀出现错误

t₂₂

factor-setting出现错误

t₁₁

P₁₁出现错误

t₂₃

factor-check出现错误

t₁₂

P₁₂出现错误

初始库所	置信度	变迁	置信度	变迁	置信度
P₁	0.20	t₁	0.40	t₁₈	0.55
P₂	0.15	t₂	0.28	t₁₉	0.43
P₃	0.46	t₃	0.85	t₂₀	0.68
P₄	0.24	t₄	0.66	t₂₁	0.66
P₅	0.20	t₅	0.52	t₂₂	0.62
P₆	0.32	t₆	0.68	t₂₃	0.35
P₇	0.22	t₇	0.55
P₈	0.18	t₈	0.28
P₉	0.48	t₉	0.85
P₁₀	0.42	t₁₀	0.86
P₁₁	0.48	t₁₁	0.86
P₁₂	0.44	t₁₂	0.75
P₁₃	0.32	t₁₃	0.65
P₁₄	0.30	t₁₄	0.65
P₁₅	0.25	t₁₅	0.46
P₁₆	0.26	t₁₆	0.48
P₁₇	0.30	t₁₇	0.60

初始库所

置信度

变迁

置信度

变迁

置信度

P₁

0.20

t₁

0.40

t₁₈

0.55

P₂

0.15

t₂

0.28

t₁₉

0.43

P₃

0.46

t₃

0.85

t₂₀

0.68

P₄

0.24

t₄

0.66

t₂₁

0.66

P₅

0.20

t₅

0.52

t₂₂

0.62

P₆

0.32

t₆

0.68

t₂₃

0.35

P₇

0.22

t₇

0.55

P₈

0.18

t₈

0.28

P₉

0.48

t₉

0.85

P₁₀

0.42

t₁₀

0.86

P₁₁

0.48

t₁₁

0.86

P₁₂

0.44

t₁₂

0.75

P₁₃

0.32

t₁₃

0.65

P₁₄

0.30

t₁₄

0.65

P₁₅

0.25

t₁₅

0.46

P₁₆

0.26

t₁₆

0.48

P₁₇

0.30

t₁₇

0.60

年份	实际值	评估值	相对误差/%
2016	0.88	0.92	4.21
2017	0.95	0.95	0.53
2018	0.76	0.79	3.05
2019	0.79	0.77	2.18

年份

实际值

评估值

相对误差/%

2016

0.88

0.92

4.21

2017

0.95

0.53

2018

0.76

0.79

3.05

2019

0.79

0.77

2.18

年份	R_SME	M_SE	M_APE	M_AD
2016	2.60	5.34	2.26	1.64
2017	3.20	7.41	3.23	1.36
2018	28.90	6.11	2.71	2.23
2019	26.30	58.89	2.25	2.54

年份

R_SME

M_SE

M_APE

M_AD

2016

2.60

5.34

2.26

1.64

2017

3.20

7.41

3.23

1.36

2018

28.90

6.11

2.71

2.23

2019

26.30

58.89

2.25

2.54
