1 前言

收起

研究顶衬的吸声性能影响因素对改善车内噪声有重要的意义。张拓^[1]研究了汽车顶棚湿法和干法工艺的流程和参数，从吸/隔声性能、环保性和轻量化等方面进行对比，结果表明，湿法工艺具有明显优势。许林倩等^[2]从零部件级和整车级噪声方面分析对比了湿法和干法工艺的顶棚NVH性能，湿法工艺NVH性能更优。施杰等^[3]使用混响室法研究影响顶衬吸声性能的因素，得出聚氨酯发泡复合板材是最重要的影响因素。田锐等^[4]通过正交试验法得出PU板材透气的主要因素。陈之健等^[5]研究了顶衬材料的流阻系数，找出吸声性能最佳的顶衬材料结构。朱沛英^[6]分析顶衬的PU材质对吸声性能的影响，发现搅拌速度、原料温度、触媒用量对PU透气性影响较大。赵卫鸣等^[7]通过驻波管法测试顶棚聚氨酯泡沫的吸声性能，泡沫吸声系数随密度增加而提高，泡沫厚度对中低频区吸声性能影响较大。陈雅君等^[8]研究了轻质玻璃纤维毡增强热塑性复合材料的面密度、厚度、透气率以及顶棚和钣金间隙与吸声性能的关系，表明吸声系数随厚度增加而增大，高透气率的顶棚在高频区最大。尹立健等^[9]研究了不同厚度顶棚的吸声性能，采用聚氨酯泡沫以及增加顶棚厚度，吸声性能均会逐渐提高。

研究顶衬的生产工艺、材料组成对吸声性能的影响，用阻抗管双传声器法测试顶衬的吸声系数，用直流气流法测试顶衬总成和面料的流阻率，分析流阻率对吸声的影响，为后续顶衬吸声性能提升提供指导。

2 顶衬材料组成

收起

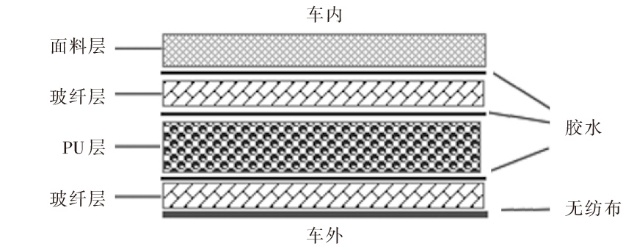

如图1所示，顶衬由面料层、玻纤层、半硬质聚氨酯发泡、无纺布组成，使用辊胶胶水粘贴各层材料。除面料层外的材料组成一般称为PU板材。面料层主要有针织面料或印花无纺布面料、聚氯乙烯（Polyvinyl Chloride，PVC）表皮等，其中针织面料具有克重高、厚度大、外观佳等优点，应用广泛。

3 吸声测试

收起

3.1 吸声测试原理

吸声测试分为垂直入射法和随机入射法，本文采用垂直入射法。使用阻抗管双传声器法测试，采用直径分别为100 mm和29 mm的阻抗管，裁剪样件的尺寸直径为100 mm和29 mm，每个样件裁取3组，测试结果取3组吸声数据的平均值。测试设备如图2所示。

3.2 生产工艺影响分析

顶衬的生产工艺分为干法和湿法。干法工艺即冷模法，将面料、胶水或胶粉、玻纤层、PU、无纺布按照图1的顺序放置，形成多层板材，模加热板材冷模压制成型，再冷却定型，最后使用水切割机切割裁边。

湿法工艺又称热模法，分为一步法和两步法。一步法工艺在PU表面辊胶并喷洒软化水，使之与玻纤、胶水及面料等材料叠合，对叠合后的复合材料使用高温模具热压成型，再冷却定型，切割裁边。两步法工艺在PU表面辊胶并喷洒软化水，使之与玻纤、底层无纺布等材料叠合，叠合后使用高温模具热压成顶衬初型，然后在顶衬基材表面辊胶，将基材和面料热压成型，最后切割裁边。两步法生产效率低于一步法，但是可生产出面料翻边、负拔模角度的顶衬。

湿法生产成本低于干法，适用于生产结构相对复杂和拉伸深度较大的顶衬。本文使用的顶衬采用湿法工艺制成。

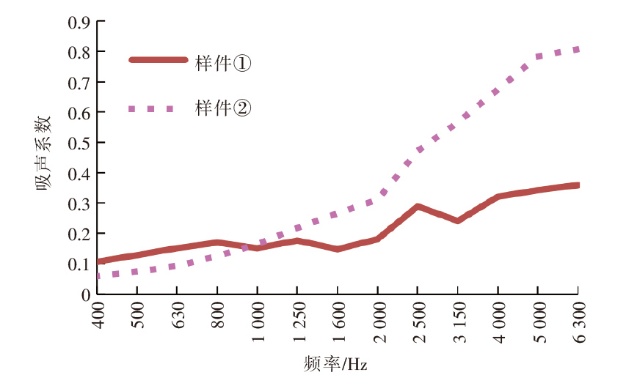

为分析一步法与两步法工艺对吸声性能的影响，样件①与样件②均使用针织面料， PU层、玻纤层等相同，生产过程中胶水使用量存在差异导致样件面密度有差别，具体参数如表1所示，吸声测试结果如图3所示。

一步法工艺在中低频范围吸声较好，高频段吸声差；两步法工艺在中高频区域吸声性能变好，在1 000 Hz频率段以上吸声系数提升0.1~0.45，明显优于一步法工艺。两步法生产工艺对顶衬在中高频区域吸声性能影响显著。工艺将辊胶分2次完成，热模两次压制，并且样件的胶水量减少，需要进一步研究流阻率的影响。

3.3 面料层影响分析

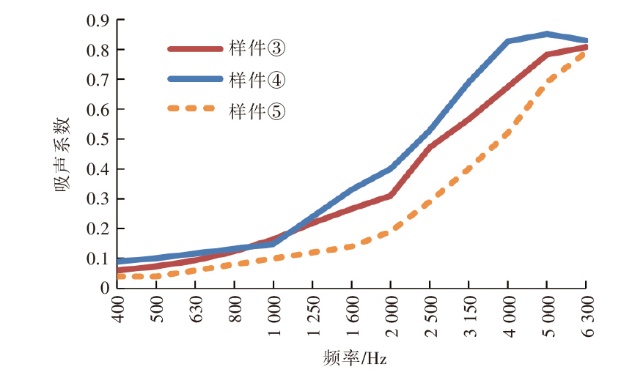

基于两步法生产工艺，顶衬样件的PU板材相同，验证聚醚面料、针织面料、印花无纺布不同材质面料层对吸声性能的影响。样件参数如表2所示，吸声测试结果如图4所示。

针织面料与聚醚面料的顶衬吸声性能均优于印花无纺布顶衬，1 000 Hz及以上频率段吸声系数均显著提高，在高频区域更加明显。在整个频率段内，聚醚面料对比印花无纺布顶衬吸声系数提高0.02~0.18；针织面料比聚醚面料吸声系数提高0.04~0.28。除1 000 Hz外,针织面料顶衬吸声性能优于聚醚面料顶衬，吸声系数提高0.01~0.12，且优先达到峰值吸声频率。面料对顶衬的中高频段吸声性能影响明显。针织面料与聚醚面料厚度均大于印花无纺布，面料较蓬松，可压缩，孔隙率较好，可提升样件吸声性能。

3.4 胶水影响分析

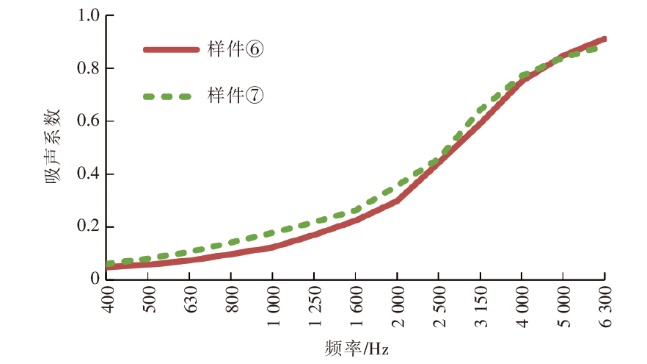

顶衬各材料之间使用胶水粘贴，同时胶水也起到了支撑作用，胶水的使用量影响顶衬的透气性，进而影响吸声性能。样件⑥与样件⑦均采用针织面料，具体参数如表3所示，吸声测试结果如图5所示。

综上，减少胶水用量，顶衬的透气性增强，吸声性能提高，改善效果较小。在800~2 000 Hz，频率吸声系数提高0.04~0.06。减少胶水的使用量，顶衬支撑力减小，易变形，需要反复验证胶水的使用量，以满足正常功能。

3.5 PU影响分析

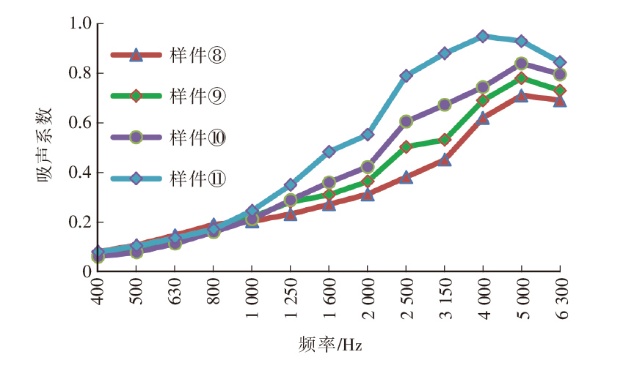

顶衬内的PU材料不仅具有隔热性能，同时具有良好的吸声性能，是影响顶衬吸声性能的关键材料。样件⑧~样件⑪采用针织面料，通过更改PU的厚度、密度进行对比分析，样件参数如表4所示，吸声测试结果如图6所示。

根据样件⑧、样件⑨、样件⑪的测试结果，体密度相近时，增加PU的厚度，中高频率段吸声效果明显提升，整体改善效果明显。在1 000 Hz频率段以上，样件⑨比样件⑧吸声系数提高0.2~0.12，样件⑪比样件⑨提高0.03~0.35。由样件⑨、样件⑩测试结果可知，厚度相同时，增加PU的密度，在1 250 Hz频率段以上，吸声系数提高0.01~0.14，提升效果较明显。厚度与密度均提高时，样件⑪比样件⑧在1 000 Hz以上频率段提高0.02~0.43，吸声系数峰值接近1。PU的厚度与密度对顶衬吸声性能影响显著。

综合以上测试分析，生产工艺、面料以及PU是顶衬的吸声性能的主要影响因素。

4 流阻率测试

收起

流阻是气流流动阻力的简称，反映多孔材料的透气性，也是影响多孔材料吸声性能的指标之一。多孔材料是纤维结构，内部有许多相互贯穿的孔洞和微小间隙，并与表面连通，在声波作用下，孔洞和缝隙内空气及多孔材料中的细小纤维发生振动。由于空气具有黏滞性，声波穿过吸声材料受到摩擦和黏滞阻力增大，更多的声能被转化为热能，使得噪声量减弱。同时，孔洞及缝隙内空气压缩膨胀会和壁面发生热交换，进一步降低噪声，增强了噪声的吸收。

4.1 流阻率测试原理

本文使用直流气流法测试顶衬的流阻：

（1）

$R=\frac{\Delta P}{{q}_{v}}$

式中：R为流阻，ΔP为样件两侧的压差，q_v为气流体积速度。

R_S为测试样件两侧的压差与通过试件的平均气流线速度之比，称为比流阻：

（2） R_S=R×A

式中：A为垂直于气流方向的测试样件横截面积。

r为流阻率，是材料单位厚度的比流阻：

（3）

$r=\frac{{R}_{S}}{d}$

式中：d为沿气流方向的样件厚度。

4.2 顶衬流阻率测试

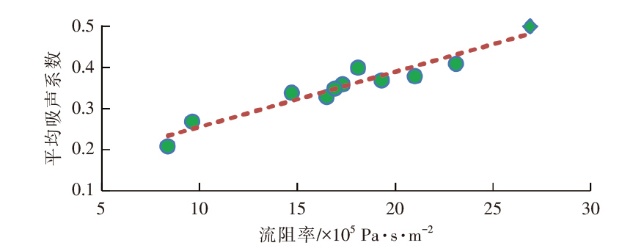

为验证生产工艺、面料、PU与胶水对顶衬流阻率的影响，使用上文中样件测试流阻率，计算各样件在400~6 300 Hz频率范围的平均吸声系数，结果如表5所示，平均吸声系数关系趋势如图7所示。

根据流阻率测试结果，平均吸声系数和流阻率变化规律基本一致，呈递增关系。由样件⑧~样件⑪的吸声测试结果可知：在400~1 000 Hz频率区间，流阻率增大，吸声系数增加趋势缓慢；1 000~5 000 Hz频率区间，随着流阻率增加，吸声系数逐渐增大，变化趋势明显；达到吸声峰值后，吸声系数随流阻率增大趋势变缓。声波在多孔材料孔隙传播过程中的摩擦损耗增大，提高流阻率吸声性能提高，但流阻率过大会导致声波更难进入多孔材料以致产生过多的反射，不利于声能的吸收。

5 结论

收起

a. 生产工艺、面料层是影响顶衬吸声性能的主要因素。在1 000 Hz频率段以上，两步法生产工艺吸声系数可提高0.1~0.45；针织面料比印花无纺布面料在整个频率段内吸声系数提高0.05~0.29。

b. PU的密度与厚度对顶衬中高频吸声影响显著。在1 000Hz频率段以上，增加PU的厚度或密度，吸声系数提高0.02~0.43，吸声系数峰值接近1。合理增加PU材料的厚度和密度，增大声能的损耗，在中高频范围内吸声效果改善明显，吸声系数提高。

c. 平均吸声系数随流阻率增大而增大。在400~1 000 Hz频率区间，流阻率增大，吸声系数增加趋势缓慢；1 000~5 000 Hz频率区间，随着流阻率增加，吸声系数逐渐增大，变化趋势明显。达到吸声峰值后，吸声系数随流阻率增大趋势变缓。合理选用流阻率较高的顶衬，可有效增大声波在材料中传播的阻力，有利于快速衰减声能，提高吸声效果。
