1 前言

收起

随着能源和环境问题的日益严峻，汽车行业对轻量化要求越来越高^[1]。镁是最轻的结构金属材料，具有比强度高、减振性能好、储量丰富等优点，提高镁合金在汽车上的用量占比是提高汽车轻量化的重要途径^[2-3]。压铸作为镁合金最主要的成型方式，具有生产效率高、自动化程度高、铸件表面质量高、力学性能优良的优点。但镁在压铸过程中存在易氧化、降温快、流动性差、热裂倾向大等问题，制约了镁合金在压铸成型技术上的应用^[4]。

在材料、模具、设备等生产条件确定的情况下，压铸工艺参数是决定压铸件质量与性能的关键因素之一^[5-6]。镁合金相比于铝合金在压铸工艺上的应用较晚，关于镁合金压铸工艺参数的研究较少，现有文献已针对镁合金压铸的压射速度^[7-9]、增压压力^[7-8,10]、浇注温度^[9-11]、真空度^[11-12]等压铸工艺参数对铸件质量的影响进行了研究，但对高、低速切换位置的研究较少。高、低速切换位置是指合金熔体从低速运动转为高速运动的临界点，是影响铸件质量的重要参数。

本文主要以某AE44压铸件末端的附铸试片为研究对象，研究高、低速切换位置对其内部孔隙率与力学性能的影响。该附铸试片位于铸件充型末端，为熔体流动状态最紊乱、熔体温度最低的部位，也是各类缺陷最集中的位置。通过检测附铸试片的孔隙率与力学性能，可在不破坏零件本体的情况下，预测铸件本体的内部质量与力学性能。

2 试验方法

收起

2.1 压铸试验

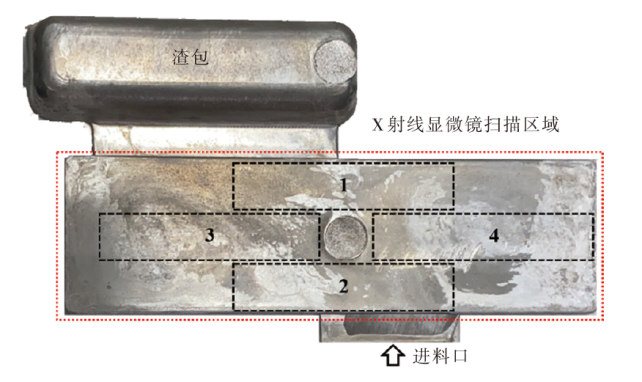

本文试验用铸件（含浇排系统）总投影面积约为0.5 m²，质量约为11 kg，利用宇部3 550 t卧式压铸机进行压铸试验，铸件及附铸试片位置如图1所示。

压铸时采用的浇注温度为700 ℃±5 ℃，模具温度（模温机回油温度）约为250 ℃。压室总长度为1 250 mm，通过铸造模拟软件计算得到合金熔体达到内浇口时的冲头位置约为950 mm，故以此为基准设计了3组不同的高、低速切换位置，具体的压铸工艺参数如表1所示。

2.2 成分及组织分析

采用PerkinElmer Avio 500电感耦合等离子体发射光谱仪（Inductively Coupled Plasma Optical Emission Spectrometer，ICP-OES）测定合金成分，结果如表2所示。利用Zeiss Xradia 520 Versa X射线显微镜（X-ray Microscopy，XRM）对样品内部的孔隙进行无损观测，扫描区域如图2所示。

2.3 力学性能测试

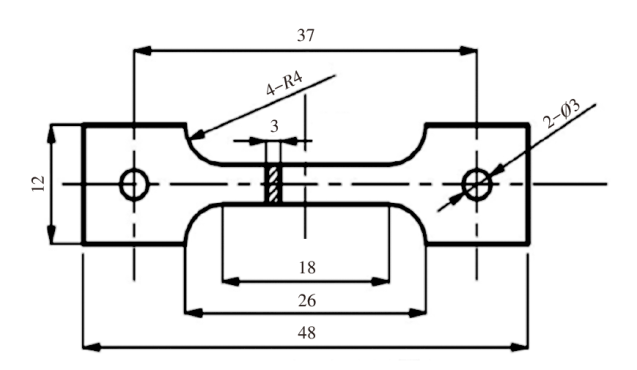

在铸件末端附铸试片的1、2、3、4位置（图2）利用线切割取图3所示的拉伸试片（单位mm）。利用Zwick Z100电子万能试验机测定样品的力学性能，拉伸试验方法按GB/T 228.1—2021《金属材料拉伸试验第1部分:室温试验方法》执行。

3 试验结果与分析

收起

3.1 三维重构及孔隙率

传统工业CT的分辨率一般为厘米或毫米级别，对于铸件内部微米级别的孔隙分辨能力差或无法分辨。本次使用X射线显微镜扫描的体素分辨率为55 μm，该仪器可识别的最小孔洞直径约为体素分辨率的2倍，故可识别的最小孔洞直径约为110 μm。

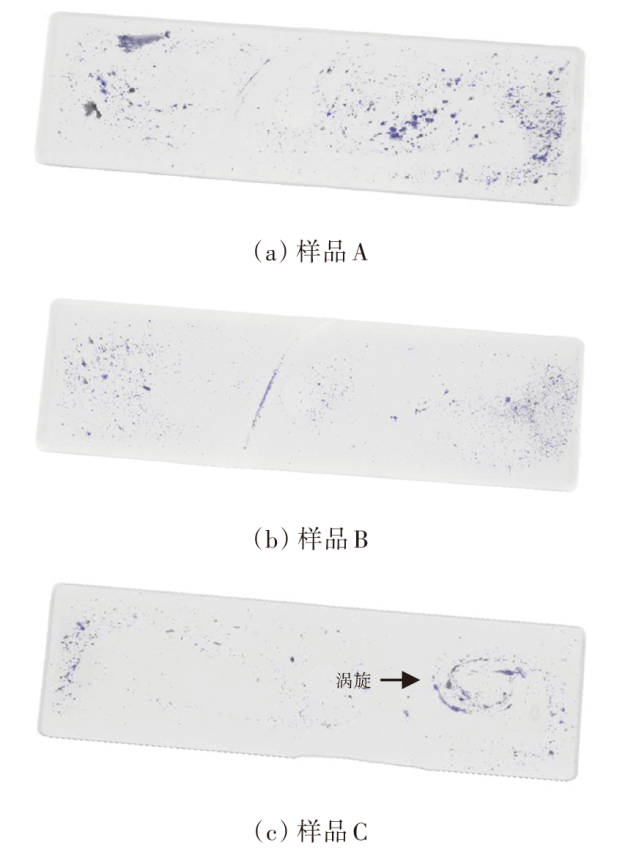

利用Dragonfly软件对X射线显微镜的扫描结果进行三维重构，结果如图4所示。

进一步利用Dragonfly软件提取试片内部的孔隙，并计算附铸试片的整体孔隙率（孔隙总体积/试片体积），结果如表3所示。由图4、表3可知，样品B整体的孔隙率最低，样品C其次，样品A最高，且样品C中存在一个明显的涡旋。

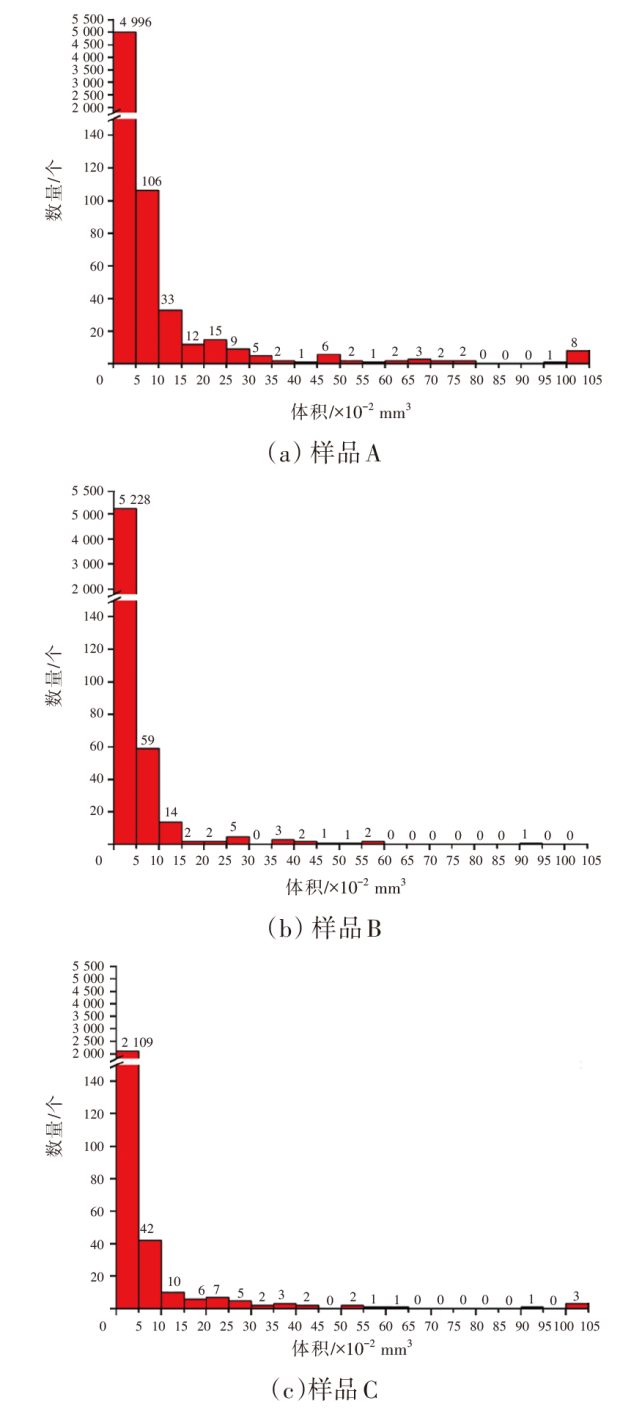

将不同体积孔隙的数量绘制为频率分布直方图，如图5所示。样品A各个体积范围的孔隙数量均显著高于样品B与样品C；样品B中小孔隙（体积<0.1 mm³）数量多，但大孔隙数量少（体积>0.5 mm³），故其整体的孔隙率最低；样品C大孔隙（体积>0.5 mm³）数量多于样品B，且存在3个体积>1 mm³的孔隙。由图4c可知，孔隙类缺陷主要集中在涡旋处。

3.2 力学性能

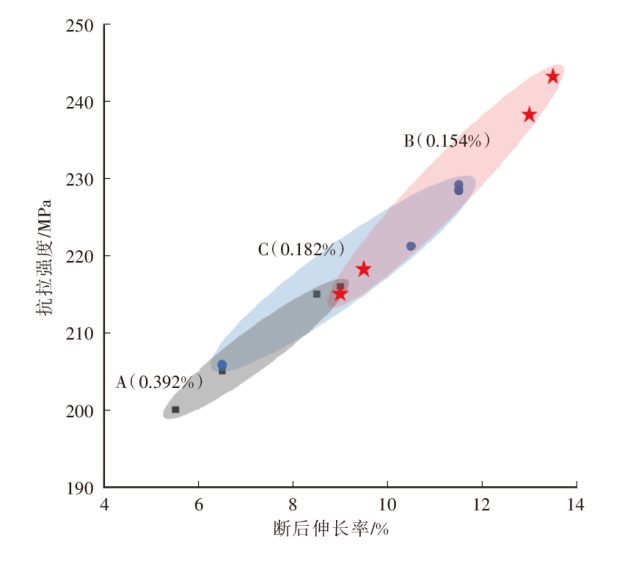

试片不同位置所取的拉伸试片拉伸性能如表4所示，将样品A、样品B、样品C的抗拉强度与断后伸长率绘制为散点图，如图6所示。样品B整体的拉伸性能优于样品A与样品C，这与孔隙率的结果一致，孔隙率越低，样品的力学性能越高。与样品C相比，样品B的平均屈服强度、抗拉强度、断后伸长率分别提高了1.68%、3.86%、16.88%。与样品C相比，样品A的平均屈服强度、抗拉强度、断后伸长率则分别降低了1.31%、5%、23.38%。综上可知，孔隙率对断后伸长率的影响最大，对屈服强度的影响最小。

此外，通过对比样品B和样品C的孔隙分布与力学性能可知，样品C中位置1、2、3的力学性能与样品B相近，而位置4的力学性能显著低于样品B，甚至与样品A相近。推测与样品C中位置4处存在一个孔隙缺陷聚集的涡旋有关，即聚集的孔隙缺陷对力学性能的损害显著大于弥散分布的小孔隙。

3.3 分析与讨论

结合图2、图4与表4可知，样品的1、2位置分别位于进料口与排气（渣）口，这2个位置合金熔体流动较为顺畅，孔隙明显较少，力学性能也明显高于3、4位置；3、4位置排气能力相对较弱，孔隙明显增多，且位置4离渣包更远，孔隙更多，力学性能最低。

样品C的高、低速切换位置最晚，合金熔体充填附铸试片时的动力已不足，无法将模具型腔内残留的空气充分排出，故在样品内部形成了一个涡旋。与样品C相比，样品B高、低速切换位置提前，减少了合金熔体在充型过程中的温度降幅，提高了合金熔体的流动性与充填速率，使合金熔体可将附铸试片内残留的空气顺利排出，样品内部无明显的涡旋，样品整体孔隙率降低。与样品B相比，样品A高、低速切换位置进一步提前，导致合金熔体过早形成不稳定的高速紊流，在充型过程中卷入更多气体，虽然样品内部无明显涡旋，但样品整体孔隙率显著增加。

4 结论

收起

a. 当高、低速切换位置为920 mm时，本文所研究的AE44镁合金压铸件的附铸试片可获得最低的孔隙率（0.154%）与最高的力学性能，平均力学性能可达屈服强度为136 MPa、抗拉强度为229 MPa、断后伸长率为11.3%，相比于高、低速切换位置未提前时（950 mm）分别提高了1.68%、3.86%、16.88%。

b. 将高、低速切换位置适当提前（提前约30 mm），本文中铸件内部孔隙率降低、力学性能提高；但高、低速切换位置不宜提前过多：当提前量增加至50 mm时，铸件内部孔隙率反而增加，力学性能反而降低。

c. 铸件内部孔隙率越低，力学性能越高；孔隙率对断后伸长率的影响最大、对屈服强度的影响最小。
