乘员舱大角度飞行时间相机的设计与验证

PDF下载

吴凤占 , 周可

汽车工程师 | 2024,(3): 35-42

收起

汽车工程师 | 2024, (3): 35-42

乘员舱大角度飞行时间相机的设计与验证

全屏

吴凤占, 周可

作者信息

采埃孚汽车科技上海有限公司，上海 210600

Large FOV TOF Camera Design and Validation in Cabin

Fengzhan Wu, Ke Zhou

Affiliations

ZF Automotive Technology Co., Ltd, Shanghai 210600

出版时间: 2024-03-15 doi: 10.20104/j.cnki.1674-6546.20230367

文章导航

摘要

收起

针对汽车乘员舱飞行时间（TOF）相机可视角度小、无法兼顾前排所有成员等问题，提出一种TOF相机设计方案，通过热设计仿真的方式解决了TOF相机的散热问题，并通过对TOF相机镜头的光学设计与仿真，有效扩大了相机的视场角（FOV），同时进行了完整的设计验证试验，结果表明，该系统完整实现了TOF相机的功能，并可以大角度视场覆盖车内前排乘员，且满足车规级性能要求。

关键词

飞行时间相机 / 视场角 / 高功率垂直腔面发射激光器

Abstract

收起

Current Time Of Flight (TOF) camera products have problems such as small viewing angle, and inability to consider all passengers in the front row. To address this issue, this article proposed a design method for TOF cameras, which solved the heat dissipation problem through thermal design simulation, and effectively expanded the camera’s Field Of View (FOV) through optical design and simulation of the TOF camera lens. At the same time, a complete design verification test was conducted to verify the performance of the TOF camera product. The results show that the system fully realizes the functions of the TOF camera, cover the passengers in the front row with a large FOV, and meets the performance requirements of the automotive grade.

Key words

Time Of Flight (TOF) camera / Field Of View (FOV) / High power Vertical-Cavity Surface-Emitting Lighting (VCSEL)

引用本文

吴凤占, 周可. 乘员舱大角度飞行时间相机的设计与验证. 汽车工程师, 2024 , (3) : 35 -42 . DOI: 10.20104/j.cnki.1674-6546.20230367

Fengzhan Wu, Ke Zhou. Large FOV TOF Camera Design and Validation in Cabin[J]. Automotive Engineer, 2024 , (3) : 35 -42 . DOI: 10.20104/j.cnki.1674-6546.20230367

正文

收起

1 前言

收起

飞行时间（Time Of Flight，TOF）相机已广泛应用于工业安防、消费电子等领域，在汽车领域的应用还处于起步阶段。

目前，针对TOF相机的研究大部分聚焦于其误差校正与空间匹配问题。文献[1]总结了TOF相机的原理并提出了极限学习机（Extreme Learning Machine，ELM）空间匹配模型。文献[2]阐述了相机二维数据与空间三维数据的一种融合方法。文献[3]结合TOF相机的应用提出了一种光学镜头的优化方法。由于TOF相机属于新型产品，其工程应用方案设计研究仍较少涉及，行业内关于TOF相机系统构成的研究较少。文献[4]提出了一种TOF相机的设计方案，但主要基于制造商提供的原始设计方案，为便于实现上位机的功能，增加了很多冗余设计，性价比较差，无法量产应用。文献[5]设计了一种TOF相机的主芯片，但未形成系统方案。

因此，本文根据车载应用需求，在满足车规级要求的条件下，提出一种低成本的TOF相机解决方案，并进行试验验证。

2 TOF相机成像原理

收起

TOF相机通过发射端发射一定波长的光束，并通过接收端接收该光束，从而测量光束的往返时间，计算反射目标点与相机的距离。

TOF技术分为直接飞行时间（direct Time Of Flight，dTOF）和间接飞行时间（indirect Time Of Flight，iTOF）两类。iTOF技术从实现方式上又分为基于脉冲波（Pulse Wave，PW）和基于连续波（Continuous Wave，CW）两种，区别为光波的调制方式不同，本文主要针对连续波技术进行研究。

iTOF的测距原理为，由激光发射器调制一定波长的红外光，图像传感器在曝光时间内接收反射光并进行光电转换，曝光结束后读取曝光（积分）时间内累计的电荷数，经过模拟转数字信号单元将电荷差对应到每个像素的相位偏移。常用算法为四相位采样算法，利用4个相位延迟分别为0°、90°、180°和270°的采样信号计算深度。计算发射端与接收端的相位差，从而获得目标物体的距离信息。

如图1所示，接收信号的光强分别表示为I₁、I₂、I₃、I₄，可以看出，接收信号光强比发射信号光强低。对接收光强进行积分可得TOF相机测得的距离为^[4]：

（1）$d=\frac{c·arctan\left(\frac{{I}_{1}-{I}_{3}}{{I}_{2}-{I}_{4}}\right)}{2\times 2\pi f}$

式中：d为相机与被测物体的距离，f为调制频率，c为光速。

iTOF技术的优点是图像分辨率较高，一般可以达到640像素×480像素分辨率级别，且相机模组类似于传统相机，故制造工艺较简单、成本较低。但iTOF技术不同位置距离计算出的相位偏移均会落在0~2π范围内，因此相同的相位解算结果对应不同的距离结果，即存在模糊距离的问题，且无法做到远距离探测^[6]。

整车乘员舱内监控应用场景中，所需测量距离较短，且后期算法对图像分辨率要求较高，因此一般选择iTOF技术方案。

3 iTOF相机设计方案

收起

3.1 总体设计方案

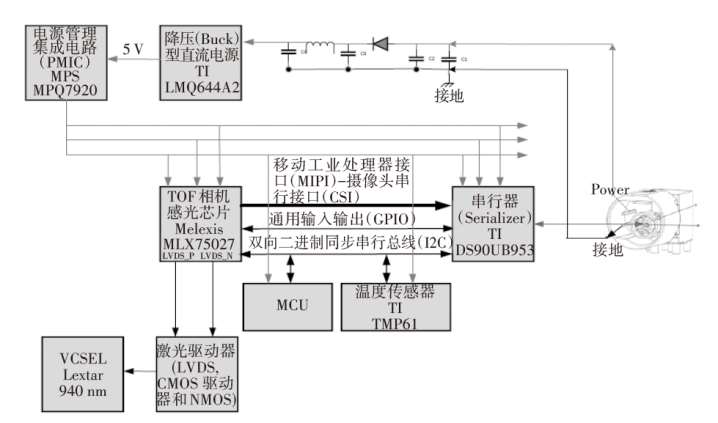

iTOF相机的整体电气设计方案采用全车规级电子器件设计，并采用两级电源为系统供电，使用串行器将TOF的信号输出，iTOF相机的系统设计框图如图2所示。

3.2 镜头设计

TOF相机主要接收波长为940 nm的红外光源，因此相机上主要使用红外镜头，红外镜头与普通镜头在镜片材料、滤波特性、光源折射率上有较大差异^[7]。本文设计的TOF相机主要应用在乘员舱内，周边环境较为固定，乘员舱内尺寸和测试目标的距离范围变化不大，因此红外镜头主要采用定焦镜头，同时视场范围需覆盖驾驶员和前排乘员。根据此应用场景进行产品光学设计目标的拆分，镜头的设计指标如表1所示。

3.2.1 镜片设计

TOF相机的镜头设计主要分为镜片、镜筒和底座的设计，其中镜筒和底座的设计以机械设计为主，镜片设计主要是光学设计，主要在Zemax-OpticalStudio光学仿真软件中进行。

3.2.1.1 调制传递函数

调制传递函数（Modulation Transfer Function，MTF）表征成像系统将分辨率转换为对比度的能力。

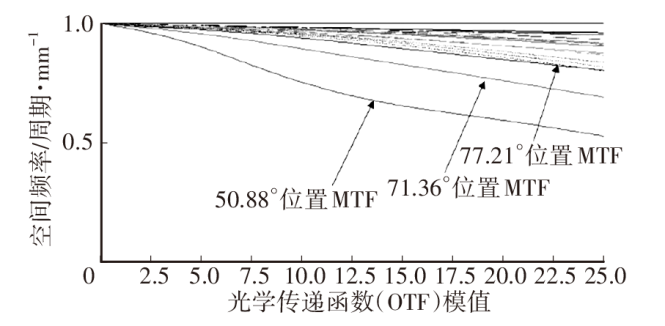

MTF的仿真结果如图3所示，其中，视场设置为0F、0.3F、0.5F、0.7F、0.9F、1.0F。1.0F指1视场，即镜头对角尺寸像高所对应的角度，频率最高设置为50 线对/mm，N_y=500/p_e（p_e为像元尺寸）为极限频率。从图3中可以看出，0F的解像力>0.6 周期/mm，在0.5F的角度上解像力大于0.5 周期/mm，在0.7F的角度上解像力大于0.3 周期/mm，镜头的解像力足够，满足TOF相机的设计要求。

3.2.1.2 标准点列图

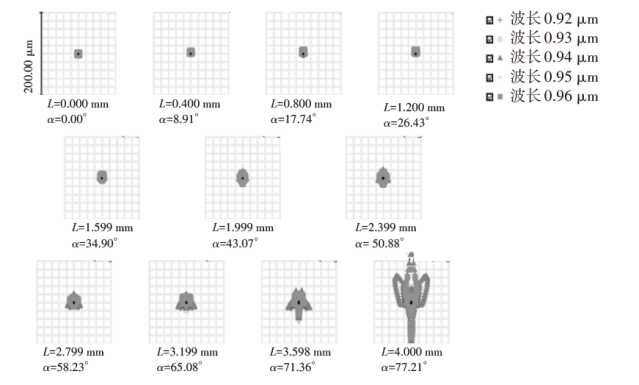

理想光学系统的点列图（Spot Diagram）为一个点，但由于实际光学系统存在各种公差，所以点列图表现为一个弥散斑，本文TOF镜头的点列图仿真结果如图4所示，其中，L为像面距离，α为物面角度。

由图4可以看出，点列图的像面在不同的视场中呈现不同的弥散范围，最终弥散斑的直径均小于艾里斑（Airy Spot），满足光学系统的工作要求。

3.2.1.3 垂轴色差

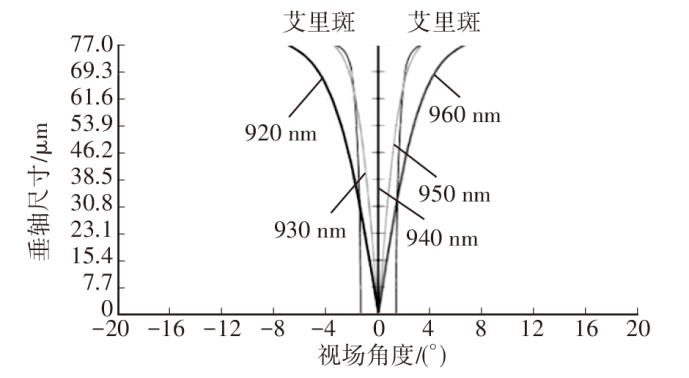

垂轴色差（Lateral Color）的仿真结果如图5所示。由图5可以看出，垂轴色差在940 nm处表现出非常低的色偏特性，在930~950 nm的波长范围内，以整个艾里斑为边界，最大视场角可以达到77.052 6°，满足设计要求。

3.2.1.4 轴向像差

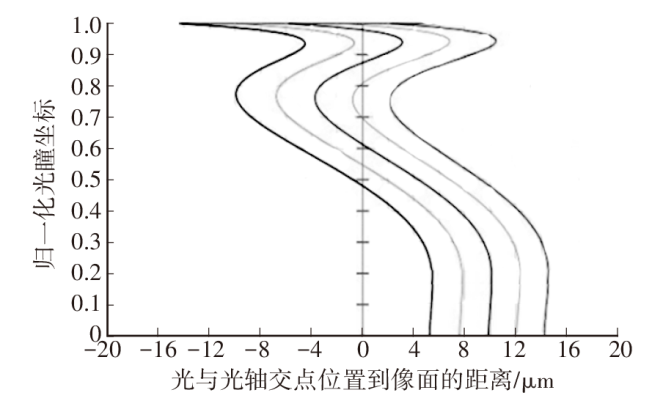

轴向像差（Longitudinal Aberration）的仿真结果如图6所示。由图6可知，初始和中间位置的轴向像差较大，但是最终在0.6倍入瞳处减小为0，可以接受。

3.2.1.5 场曲和畸变

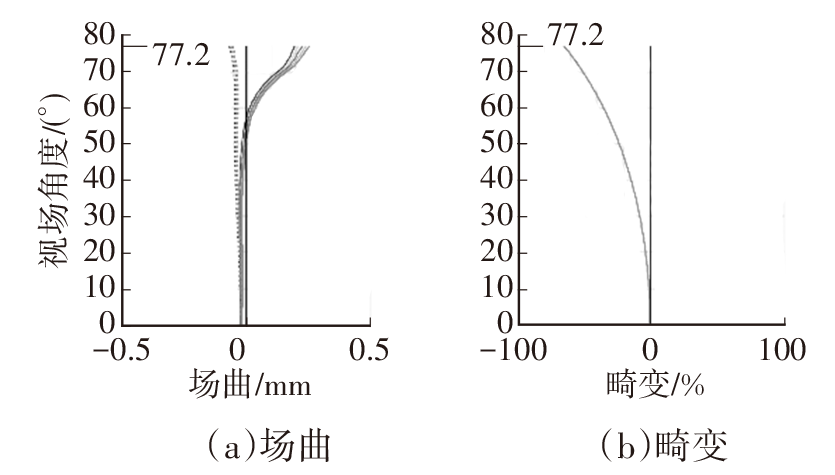

通过Zemax仿真镜头设计的场曲和畸变（Field Curvature and Distortion）如图7所示。可以看出，子午面和弧矢面处的场曲分别为0.111 9 mm和0.042 3 mm，整个镜头的场曲较小，满足设计要求。

3.2.1.6 相对照度

相对照度（Relative Illumination）是指平面不同坐标点的照度与中心照度之比，计算公式为：

（4）E=E₀·cosω⁴

式中：E为相对照度，E₀为中心点相对照度，ω为像方视场角。

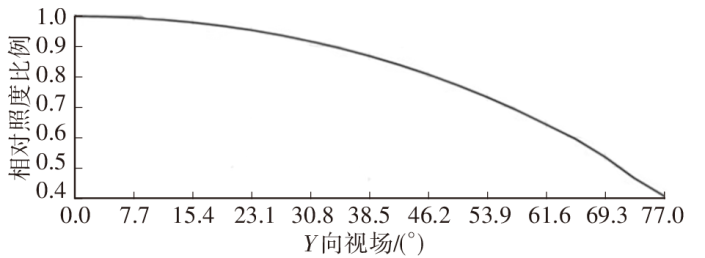

相对照度的仿真结果如图8所示。从图8中可以看出，940 nm红外光入射最大视场角（77.1°）处的相对照度大于40%，满足本文对图像传感器的要求。

通过以上分析可以看出，TOF镜头的设计在仿真优化后，在有效视场角范围内，可以实现较高的对比度，同时成像通透，分辨率和锐度高，成像清晰。此外，MTF弧矢方向和子午方向上的曲线接近，说明镜头的成像偏自然，无过度虚化产生。

3.2.2 镜筒设计

镜筒的设计需考虑整车的环境适应性，即表1提出的环境和适应性要求。镜筒的材料选择需考虑防水、轻量化、体积小的需求，并保证在高、低温环境下的形变小，避免对镜头的焦距及光圈数产生影响。目前，典型的镜筒材料特性^[8]如表2所示。

上述材料中，ZTC4和7A09均符合使用要求，综合材料特性和性价比，镜筒和底座采用7A09铝合金，并使用氧化发黑工艺提高镜筒的光学性能。

为保证TOF镜头更好地接收920~960 nm波长的红外光，在TOF相机底部镜片上贴敷一块红外光滤波器，用于过滤920~960 nm波长范围外的光线^[9]。此外，在TOF相机镜桶上设计螺纹结构，用于镜筒与镜头底座的连接。镜头总长小于20 mm，满足设计要求，镜头设计如图9所示。

3.3 激光发射器设计

激光发射器采用垂直腔面发射激光器（Vertical-Cavity Surface-Emitting Lighting，VCSEL），相比于其他激光发射器，其具有体积小、集中输出激光功率高、光束质量高、精度高、波长受温度的影响小、寿命长的特点。针对车规级TOF的应用，VCSEL器件需要满足车规级的工作温度范围、环境和可靠性的要求。

根据文献[10]中的光量子结论，TOF相机的光功率计算公式为：

（5）${P}_{source}=\frac{{N}_{e}\times \frac{{A}_{img}}{{A}_{pixel}}\times hc}{\rho \times {\left(\frac{D}{2L}\right)}^{2}\times {K}_{lens}\times E\left(\lambda \right)\times \lambda \times {T}_{exp}}$

式中：P_source为光源功率，N_e为自然界中的光子数量，A_img为光学传感器的感光面积，A_pixel为光学传感器上的像素面积，h为普朗克常数，ρ为被测物体的反射系数，D为镜头的光圈孔径，L为被测物体与相机的距离，K_lens为相机镜头和光谱滤波器光功率损耗系数，E(λ)为传感器在波长为λ时的量子效率，λ为光波长，T_exp为传感器的曝光时间。

由式（5）可以看出，TOF相机的发射功率与传感器的量子效率、像素感光面积、光谱滤波器、相机曝光时间、镜头相关参数及物体的反射率、测量距离均有关。根据乘员舱内应用场景设置最大探测距离为3 m，按照表1中镜头的设计参数，以及VCSEL 940 nm的红外光条件，假设被测物体为黑色，反射率为0.1，VCSEL的最小发射功率为8.924 W，故选择Lextar的PV85QE4系列激光发射器，VCSEL端的发射角度不小于130°×110°，顺向电流4.5 A、单颗功率6.5 W，选用2颗VCSEL进行串联，该VCSEL器件的视场角及典型的发射光强密度仿真结果如图10所示。

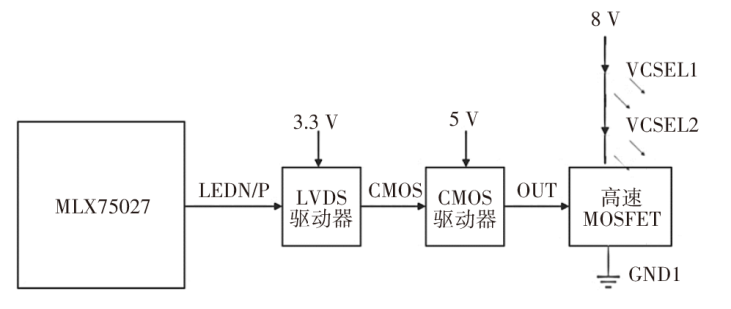

VCSEL中灯的驱动使用一个快速开关N型金属-氧化物-半导体（N-Metal-Oxide-Semiconductor，NMOS）管作为驱动控制单元，整个VCSEL的发光控制由感光芯片MLX75027的低电压差分信号（Low Voltage Differential Signaling，LVDS）总线输出。LVDS总线不具有驱动能力，因此将LVDS总线转换成互补金属氧化物半导体（Complementary Metal Oxide Semiconductor，CMOS）单端信号驱动快速开关NMOS管。VCSEL激光发射器的电路设计框图如图11所示。

3.4 相机结构设计

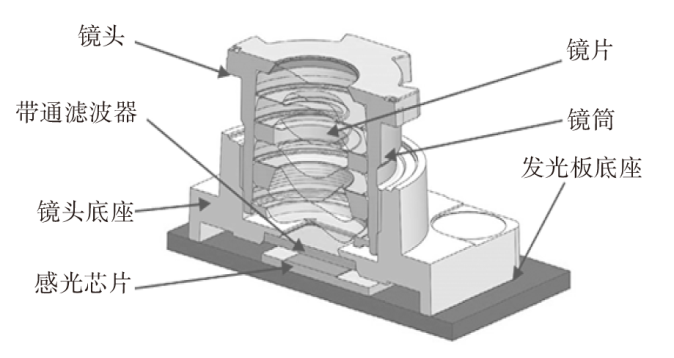

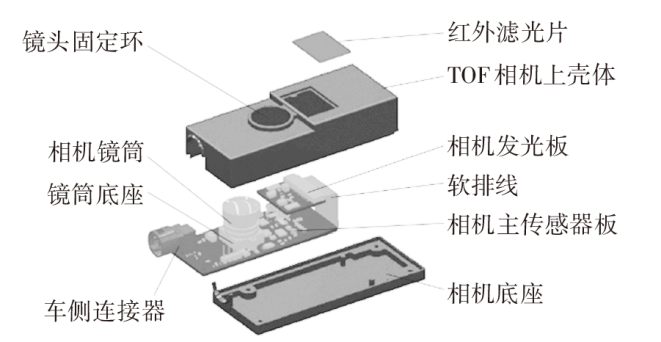

相机的硬件分为主板、感光板，主板和感光板之间采用软排线连接。镜头底座通过螺钉固定在主板上，与镜筒采用螺纹安装，调焦后粘接固定。发光板采用螺钉固定在外壳上，TOF相机的外壳分为上、下壳2个部分，考虑到散热性能，上、下壳均使用A380铝合金材质，采用压铸铝工艺加工。TOF相机的部件装配图如图12所示。

整个TOF相机的尺寸为95 mm×35 mm×21 mm，适合整体安装在整车顶棚、内后视镜及阅读灯位置。另外，根据不同的整车配置要求，可以与中控屏幕集成，实现屏下相机方案。

4 TOF相机的仿真与测试

收起

除基本光学仿真外，还需考虑热特性。TOF相机需要满足在车规环境中的-40~85 ℃的环境使用要求，同时，考虑到芯片的热稳定性，最高温升不能超过结温，另外，温漂对测量精度也存在一定影响。

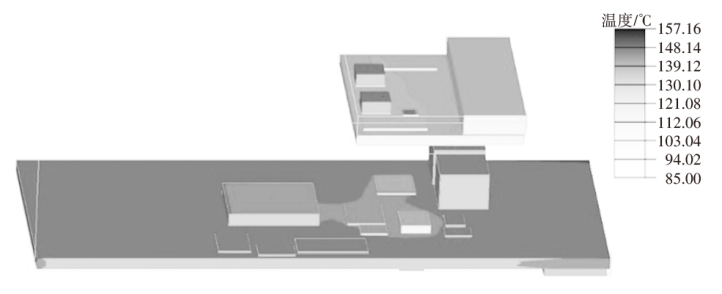

使用ANSYS进行热特性仿真，在ANSYS中进行建模，如图13所示，底部为传感器板，传感器板上布置了感光芯片、电源芯片、串行器等，下板的材质为FR-4铺铜，6层印制电路板（Printed Circuit Board，PCB）设计，铺铜率为75%，上层为发光板。

TOF相机的热设计主要进行以下优化：对传感器中的PCB设计走线进行优化，增加周围覆铜，并且增加散热孔；底部增加散热硅胶，并使其接触到TOF的铸铝外壳，增加散热面积；外壳增加散热鳍。将优化后的设计方案导入ANSYS后，主要器件的仿真结果如表3所示，其中，R_jc、R_jb分别为芯片的结合部到芯片封装表面、PCB的热阻。

由表3可以看出，经散热优化后，整体温度有所下降，根据器件的最高结合点的温度来判断，目前主要器件的热温升结果均满足高温85 ℃下的使用要求。

5 TOF相机的软件设计

收起

5.1 软件框架

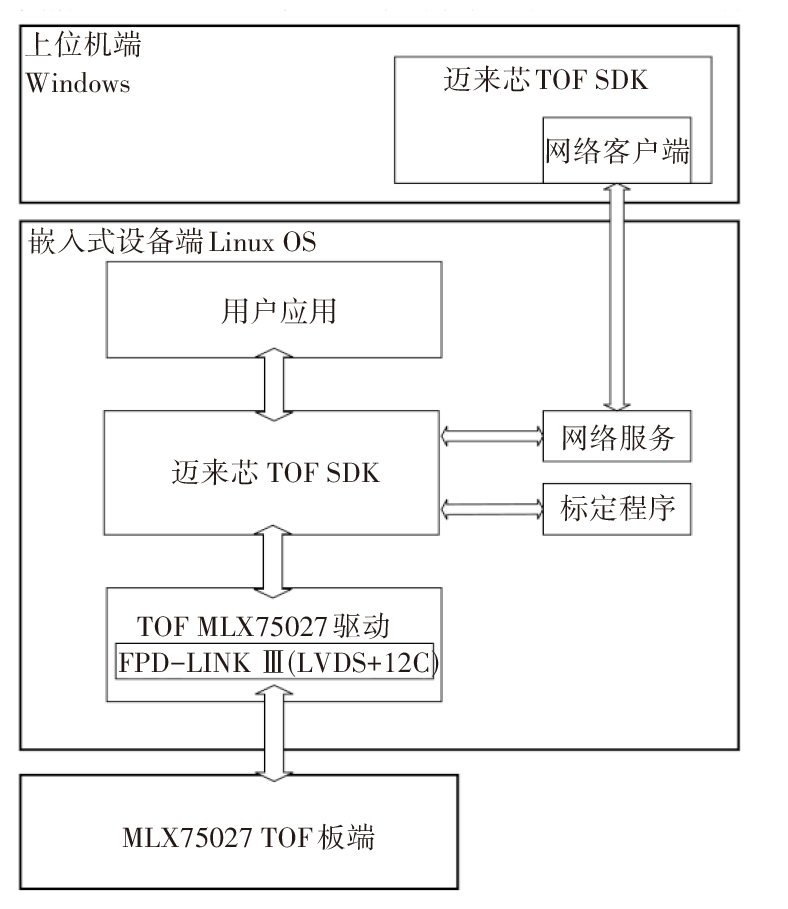

TOF相机主要的应用层软件运行在主机侧，主机侧的软件包含了TOF传感器的寄存器设定、工作模式控制等功能。主机和TOF传感器侧主要使用集成电路总线（Inter-Integrated Circuit，IIC）进行通信，从原始数据中分离出灰度图像，深度图像的提取及深度图像与灰度图像的空间匹配主要由主机侧算法完成。同时，主机侧算法进行原始图像的噪声去除、失效像素的过滤等。图像数据通过视频串行通讯（Flat Panel Display Link Ⅲ，FPD-LINK Ⅲ）总线协议进行数据的传输。TOF相机的软件框架如图14所示。

5.2 测试验证

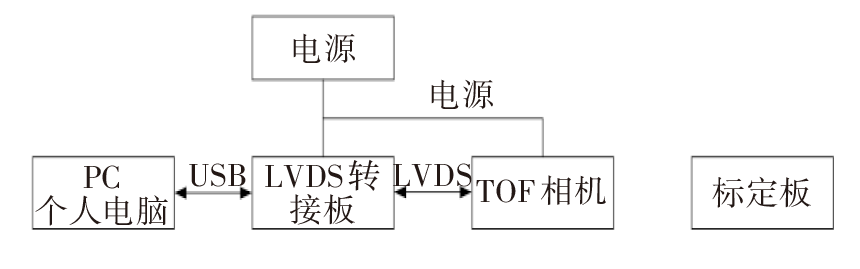

TOF相机的测试验证分为系统调试（包括TOF镜头的内参测试，上位机软件的匹配调试等）和对TOF相机测量的目标点距离进行标定比较2个步骤。系统调试框图如图15所示，所有测试在试验室环境下进行，如图16所示。

通过对整个系统进行联调测试，完整地调试通过了TOF相机系统，并对TOF的镜头内参进行了校正，校正结果如表4所示。

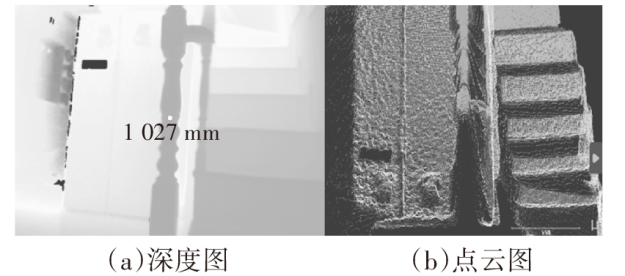

相机标定完成后，使用上位机软件显示相机的深度图及3D点云，如图17所示。

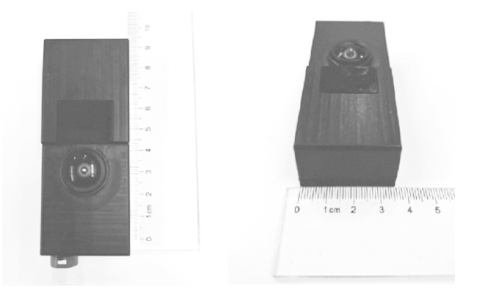

设计完成后的TOF相机如图18所示，尺寸为35 mm×95 mm×21 mm，满足安装布置要求。

5.3 室内外测试

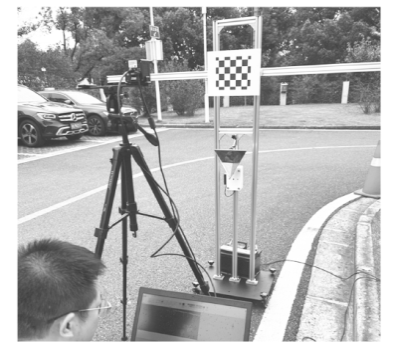

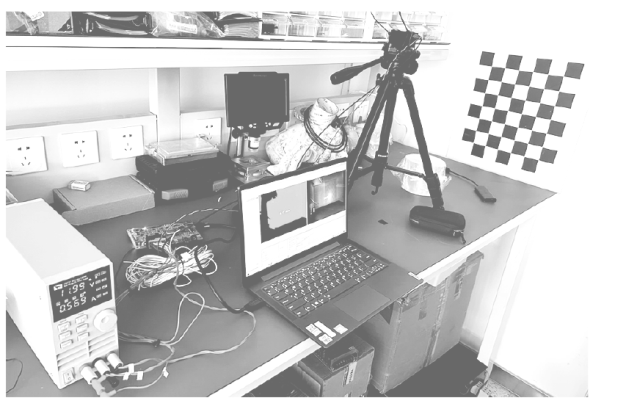

为了考察不同光线环境对TOF相机深度数据结果的影响，在标定完成后进行了室外强、弱光环境的距离精度测试，测试采用TOF相机三脚架加标定板进行，测量位置为TOF相机光心到棋盘格中心位置，距离参考以激光笔读数进行比对，测试环境如图19所示。

TOF的距离精度测试主要考察环境光对结果的影响，因此，在室外晴天强光、阴天弱光及夜晚条件下进行测试，为消除数据抖动，以1 m距离为参考，每种环境下测试多次取中位数，得到室外测试的结果如表5所示。

由以上结果可以看出，TOF相机在晴天和阴天弱光环境下表现良好，夜晚测试结果偏差较白天环境大，主要是夜间环境发射红外光减少所致，后续需要考虑进行算法的优化补偿。

5.4 性能测试结果

按照汽车行业通用标准GB/T 28046.2—2019《道路车辆电气及电子设备的环境条件和试验第2部分：电气负荷》及GB/T 28046.4—2011《道路车辆电气及电子设备的环境条件和试验第4部分：气候负荷》进行摸底测试，结果如表6所示。

由以上结果可以看出，设计方案通过了基础的设计试验，满足车规使用要求。

6 结束语

收起

本文基于乘员舱内TOF相机的应用设计了一种大角度TOF相机，并对设计的TOF相机进行了光学仿真分析和热分析，针对分析发现的问题进行了设计优化。通过对TOF相机的设计打样后对TOF相机的整体功能以及性能进行了测试，结果表明，所提出的TOF相机设计方案可以满足乘员舱内前、后排乘员监控的应用要求，同时性能满足车规级应用的需求。
