面向地下矿山巷道裂缝智能检测的UMTC-net设计与工程化应用

PDF下载

段雨静

矿业研究与开发 | 矿山安全与环保 2025,45(10): 152-159

收起

矿业研究与开发 | 矿山安全与环保 2025, 45(10): 152-159

面向地下矿山巷道裂缝智能检测的UMTC-net设计与工程化应用

全屏

段雨静

作者信息

新乡职业技术学院，河南　新乡市　453000

段雨静（1980一），女，河南新乡人，硕士，讲师，研究方向为计算机网络。E-mail:2674510508@qq.com

UMTC-net Design and Engineering Application for Intelligent Detection of Underground Mine Tunnels Cracks

Yujing DUAN

Affiliations

Xinxiang Vocational and Technical College, Xinxiang, Henan 453000, China

出版时间: 2025-10-25

文章导航

摘要

收起

针对地下矿山巷道复杂地质环境下裂缝检测精度不足、实时性受限等工程难题，提出一种融合多尺度特征感知与自适应注意力机制的地下矿山巷道裂缝分割网络(Underground Mine Tunnel Crack-segmentation network, UMTC-net)。该网络通过分层级联Swin Transformer模块群，实现裂缝图像从局部纹理到全局结构的跨尺度特征提取；同时，引入对数空间相对位置编码的缩放余弦注意力机制，有效抑制异常像素干扰；此外，构建基于补丁动态合并/扩展的编解码框架，解决了传统检测方法中细微裂缝边界定位模糊、复杂背景误检率高的问题。结果表明：UMTC-net在Crack500数据集中准确率达85.15%、平均交并比为85.78%、F1值达到83.27%，在MineTunnelCrack-2000数据集中准确率高达87.51%、平均交并比为79.98%、F1值达到86.95%，均高于其他4种主流网络，尤其在低光照、高粉尘环境下表现出更强的鲁棒性；该网络在RTX 3060移动显卡上实现38.9 ms的推理速度，显存占用仅5 230 MB，部署成本降低40%以上，满足便携式检测设备的实时性与低功耗需求，且适配性价比更高。现场测试中UMTC-net检测效率较人工巡检提升8倍，漏检率从18%降至3.2%。研究结果为地下矿山巷道裂缝检测提供了高效精准的新方案，有助于及时发现安全隐患，保障矿山生产安全与设备稳定运行。

关键词

地下矿山巷道 / 裂缝检测 / 多尺度特征融合 / 自注意力机制 / 矿山图像分析

Abstract

收起

Aiming at the engineering problems such as insufficient crack detection accuracy and limited real-time performance in the complex geological environment of underground mine tunnels, an underground mine tunnel crack-segmentation network (UMTC-net) integrating multi-scale feature perception and adaptive attention mechanism was proposed. This network can realize cross-scale feature extraction of crack images from local texture to global structure through hierarchical cascading of Swin Transformer module groups. Meanwhile, a scaling cosine attention mechanism encoded by relative positions in logarithmic space was introduced to effectively suppress the interference of abnormal pixels. In addition, a codec framework based on dynamic patch merging/expansion was constructed, which solved the problems of ambiguous boundary positioning of fine cracks and high false detection rate in complex backgrounds in traditional methods. The results show that the UMTC-net has an accuracy of 85.15%, an average intersection-union ratio of 85.78%, and an F₁ value of 83.27% in the Crack 500 dataset, and an accuracy of 87.51%, an average intersection-union ratio of 79.98%, and an F₁ value of 86.95% in the MineTunnelCrack-2000 dataset. It exhibits stronger robustness, especially in low light and high dust environments. This network achieves an inference speed of 38.9 ms on the RTX 3060 mobile graphics card, occupying only 5 230 MB of memory and reducing deployment costs by more than 40%. It meets the real-time and low-power requirements of portable detection devices, and has a higher cost-effectiveness for adaptation. In the field test, the detection efficiency of UMTC-net is 8 times higher than that of manual inspection, and the missed detection rate is reduced from 18% to 3.2%. The research results provide an efficient and accurate new scheme for crack detection in underground mine tunnels, which is helpful to find potential safety hazards in time and ensure the safety of mine production and stable operation of equipment.

Key words

Underground mine tunnel / Crack detection / Multi-scale feature fusion / Adaptive attention mechanism / Mine image analysis

引用本文

段雨静. 面向地下矿山巷道裂缝智能检测的UMTC-net设计与工程化应用. 矿业研究与开发, 2025 , 45 (10) : 152 -159 .

Yujing DUAN. UMTC-net Design and Engineering Application for Intelligent Detection of Underground Mine Tunnels Cracks[J]. Mining Research and Development, 2025 , 45 (10) : 152 -159 .

正文

收起

0　引言

收起

地下矿山巷道作为矿石运输、人员通行以及通风等关键作业的通道，其结构完整性对矿山安全高效生产意义重大^[1]。然而，巷道长期受地质应力、地下水侵蚀以及开采活动影响，极易产生裂缝。及时、精准地检测这些裂缝，预防巷道坍塌等严重事故，是矿业工程领域亟待解决的工程难点^[2]。目前，矿山巷道裂缝检测方法主要包括人工检测和自动化检测两大类。人工检测方法主要依靠经验丰富的检测人员对巷道进行现场观察，该方法虽然直观，但效率低下、劳动强度大，且受主观因素影响较大。自动化检测方法主要包括基于图像处理、激光扫描和声波检测等技术^[3]。其中，基于图像处理的裂缝检测方法因其非接触、高效、易于实现等优点，在矿山巷道裂缝检测领域得到了广泛关注。随着人工智能与大数据技术蓬勃发展，将智能算法深度融入矿山安全检测成为热门研究方向。实现地下矿山巷道裂缝检测的智能化、精准化，不仅契合学术前沿趋势，更是推动矿山安全生产迈向新阶段的关键举措，具有重要的现实意义与研究价值^[4]。

近年来，深度学习技术在图像处理领域取得了显著的成果，许多基于深度学习的分割网络被应用于矿山巷道裂缝检测。例如，陈锡明等^[5]提出了一种双任务卷积神经网络，通过同时进行裂缝面状分割和线性踪迹提取，有效提高了裂缝检测的精度，该方法在自建和公共数据集上的性能均优于其他对比方法，且联合训练两个任务能显著提升模型效果。张华卫等^[6]设计了一种基于并行提取和注意力融合网络的裂缝检测算法，通过多尺度卷积并联神经网络提取特征，结合像素注意力机制进行特征融合，有效提高了检测精度和细节清晰度，精确率达到85%，在消除噪声干扰方面取得了显著效果；但此算法对复杂场景下的裂缝检测仍存在局限性，且依赖大量标注数据进行监督学习，可能导致泛化能力不足。

综合来看，现有深度学习方法在矿山巷道裂缝检测中存在复杂背景下误检率高、细微裂缝边界定位模糊等问题，如传统编解码网络难以平衡局部纹理与全局结构的特征融合，注意力机制易受异常像素干扰。针对这些问题，本研究提出一种融合多尺度特征感知与自适应注意力机制的地下矿山巷道裂缝分割网络（Underground Mine Tunnel Crack-segmentation network, UMTC-net）。矿山图像具有低光照导致的对比度低、高粉尘引发的图像模糊、潮湿表面反光造成的噪声干扰等特性，且裂缝多呈现细微、不连续的线性或网状结构，传统检测方法易受这些因素影响。相比之下，UMTC-net的设计针对适配矿山场景：分层级联Swin Transformer模块群通过多尺度特征提取，能捕捉不同宽度裂缝的局部纹理与全局结构，解决粉尘模糊导致的特征丢失问题；对数空间相对位置编码的缩放余弦注意力机制，可抑制反光、异常像素等噪声干扰，增强对低光照下微弱裂缝特征的关注；补丁动态合并/扩展的编解码框架，配合跳跃连接，提升了细微裂缝边界定位精度，避免传统方法在复杂背景下的误检。程德强等^[7-8]的研究中，迭代压缩U型网络展现了对复杂结构的精细分割思路，其煤矿视频AI识别研究也提出了有效的抗噪声策略。UMTC-net在特征融合与噪声抑制方面的设计，充分借鉴了这些思路与策略。因此，该网络更贴合矿山图像分析的实际需求，在极端环境下的鲁棒性也优于其他算法。

1　研究方法

收起

1.1　UMTC-net结构设计

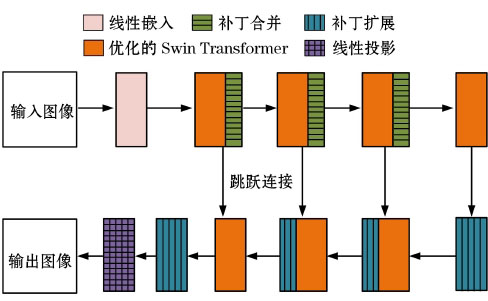

地下矿山巷道裂缝分割网络（UMTC-net）的结构如图1所示。

UMTC-net结构主要由编码器、瓶颈部分、解码器以及跳跃连接组成。首先，当图像输入时，经过线性嵌入处理，将图像转化为适合网络处理的形式。接着，图像数据进入由多个优化的Swin Transformer模块和补丁合并层构成的编码器部分，实现不同尺度下的特征提取^[9-10]。在瓶颈部分，通过特定设置保持特征维度和分辨率。解码器则由多个自注意力模块和补丁扩展层组成，用于提升特征图分辨率，逐步恢复至原始图像尺寸^[11-12]。此外，跳跃连接将编码器和解码器的特征进行融合，增强网络对空间细节和上下文信息的整合能力。最终，经过线性投影层进行像素级预测，输出包含裂缝检测结果的图像。

1.2　特征提取与优化流程

多个 Swin Transformer模块与补丁合并层协同工作，完成图像不同尺度下的特征提取。在特征提取过程中，改进的注意力模块可增强特征学习能力，让网络敏锐地捕捉到图像中的各类关键信息。与此同时，残差连接可提升特征学习效果，并降低计算复杂度^[13-14]。在大规模视觉模型应用场景下，学习注意力图容易受到少量像素的影响。为此，研究采用Swin Transformer V2中的缩放余弦注意力来产生更为温和的注意力值，从而避免因少量异常像素而导致的注意力偏移。缩放余弦注意力为：

（1）

式中：i，j为像素索引；B_ij代表像素i和j之间的相对位置偏差；τ代表可学习标量；d_k表示缩放点积；q_i表示查询向量Q的元素；k_j表示键向量K的元素。最终的注意力计算为：

（2）

式中：V表示值向量；B表示相对位置偏差向量；softmax表示激活函数。研究进一步优化，以平均池化对Q和K进行下采样，并引入残差连接结构，得到改进后的注意力机制为：

（3）

式中：Q′表示平均池化后的查询向量；K′表示平均池化后的键向量。

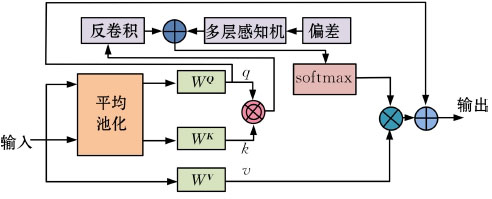

相对位置偏差基于对数空间坐标计算，在计算注意力时其在窗口间传播外推量极小^[15-16]。改进后的注意力模块如图2所示。

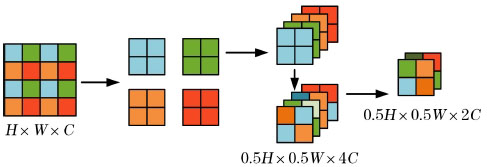

研究通过整合补丁合并层与补丁扩展层，实现下采样与上采样的处理，从而构建出一个具备编码与解码功能的框架。该框架整合了自注意力机制的优点，并充分发挥了编解码结构在多层次信息整合方面的特性。补丁合并层的工作过程如图3所示。在补丁合并层级中，每当一组小图块被编码完成后，这4个相邻的小图块便会融合成一个较大的图块，并沿着深度方向进行拼接^[17-19]。这一过程使图块的维度由H×W×C转换为0.5H×0.5W×4C。接下来，对合并后的图块执行层归一化处理，通过卷积操作将通道数减少至2C。最终，得到尺寸为0.5H×0.5W×2C的输出特征图。

为解决结构收敛问题，瓶颈结构仅包含两个改进自注意力模块，以保持特征维度和分辨率。解码器由多个自注意力模块和补丁扩展层构成，通过逐级上采样，使特征图分辨率翻倍，最终恢复原始图像尺寸^[20]。然后，通过线性投影层进行像素级预测，判断像素是否为裂缝。同时，补丁扩展层先对特征增维、重排，实现分辨率扩展和维度降低。最后，跳跃连接结合编码器和解码器特征，融合空间细节与上下文信息，从而提高分割性能^[21]。

1.3　模型训练

在模型训练过程中，裂缝分割是一项二分类任务，因此本研究采用了 Dice Loss 与二元交叉熵损失函数 (Binary Cross-Entropy Loss, BCE Loss)相结合的方式来进行损失函数的计算。Dice Loss 计算公式为：

（4）

式中：L_Dice表示Dice Loss损失函数；p_i表示模型预测值；g_i表示标签值；N表示样本数。BCE Loss计算公式为：

（5）

式中：L_BCE表示二次交叉熵损失函数；a表示真实标签；p_t表示预测概率。联合损失函数计算公式为：

（6）

式中：L表示联合损失函数；α表示Dice Loss的权重；β表示 BCE Loss 的权重。模型参数的优化选择了Adam优化算法，学习率设定为0.000 1，种群规模设定为45，迭代次数设定为600。

2　试验分析

收起

2.1　试验设置

本研究选择Linux操作系统，采用Python 3.8作为主要的开发语言，同时使用PyCharm集成开发环境进行代码的编写与调试。试验所用的硬件设施包括11代Intel Core i9-11900K处理器，以及具备图形处理能力的GeForce RTX 3090 GPU。在软件配置方面，采用PyTorch 1.10.1深度学习框架，并与CUDA 11.4和cuDNN 8.2.4相结合。

数据采集于山西某铜矿地下巷道，该区域兼具低光照(100~1 000 Lux)、高粉尘(5~50 mg/m³)、潮湿等复杂作业环境，巷道表面裂缝形态多样，包括网状、线性、分叉状等。自制数据集命名为MineTunnelCrack-2000，包含2 000组裂缝图像，由专业地质工程师依据矿山行业裂缝检测规范进行像素级标注，标注内容涵盖裂缝宽度(0.1~5 mm)、走向、连通性等特征，训练集、验证集、测试集按7∶2∶1比例划分，确保数据多样性与代表性。同时，将对公开数据集Crack500进行试验，该数据集包含了500张不同类型的裂缝图像。

2.2　试验结果

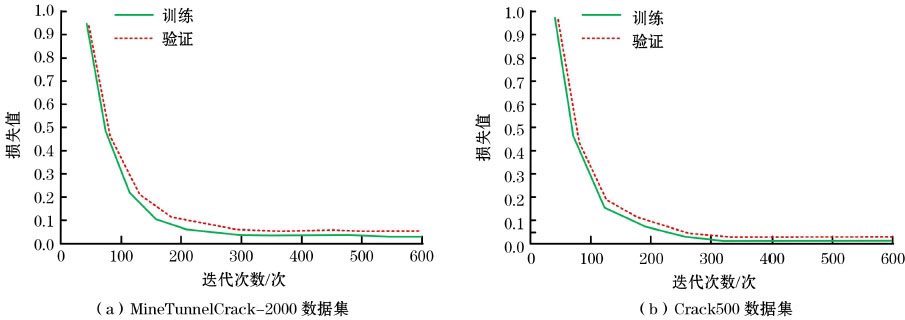

UMTC-net 分割网络的损失曲线如图4 所示。图4(a)为自制试验数据集MineTunnelCrack-2000下的损失曲线，随着迭代次数的增加，损失曲线先迅速下降，然后趋于稳定。最终，训练损失约为0.04，验证损失约为 0.05。图4(b)为Crack500数据集下的损失曲线，稳定后的训练损失约为 0.02，验证损失约为 0.03。

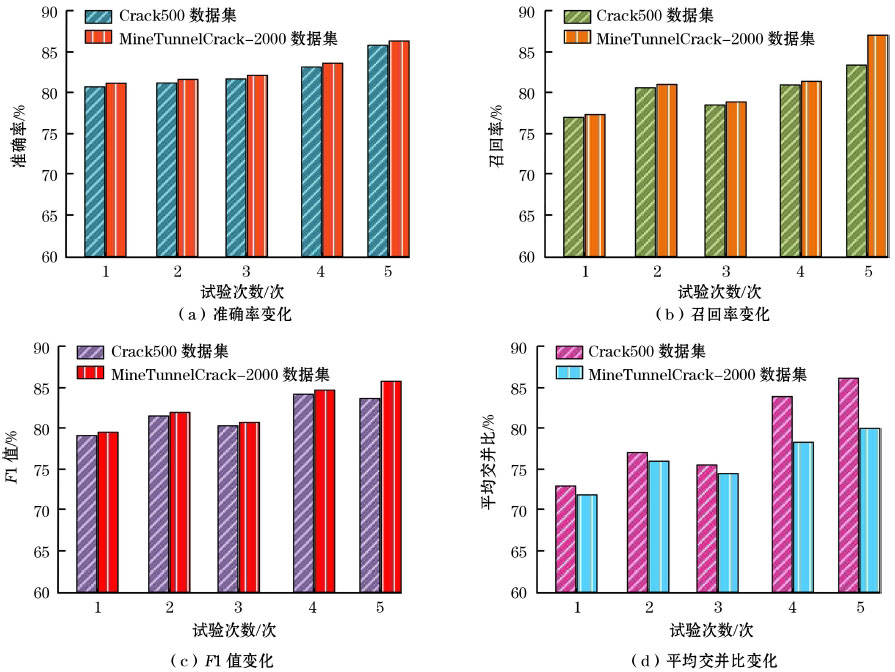

UMTC-net 分割网络的消融试验结果如图5所示。图5中，试验次数1~5分别表示 Swin Transformer 模块、Swin Transformer V2 模块、Swin Transformer V2 模块 + 平均池化、Swin Transformer V2 模块 +改进后的注意力模块，以及 Swin Transformer V2 模块 + 平均池化 +改进后的注意力模块 (即完整的 UMTC-net 分割网络)。由图5可知，随着试验次数的增加，准确率逐渐增加，召回率、F1值和平均交并比呈现先增加后减少再增加的趋势。可以看出，Swin Transformer V2 模块和改进后的注意力模块的加入，使模型的性能显著提升。Swin Transformer V2 模块在特征提取和表达上比原始的 Swin Transformer模块更有效，注意力机制能够有效增强模型对于重要特征的识别和利用，进一步提高了模型的分割精度。

参数的消融试验结果见表1。参数消融试验结果显示，当α=0.6、β=0.4时，联合损失函数效果最优，较比例α=0.5、β=0.5的准确率提升1.23~1.38个百分点，说明该参数设置更适配裂缝二分类任务。

2.3　与其他主流网络对比分析

为了验证本研究提出的UMTC-net分割网络的优势，将改进Deep Labv3+网络^[21]、U-Net^[10]、SegNet^[3]和基于Transformer的全卷积网络(Transformer based Fully Convolutional Network, TFCN)^[14]作为对比。Crack500数据集中5种网络的性能对比结果见表2。由表2可知，UMTC-net准确率达85.15%，远高于U-Net的77.21%；平均交并比为85.78%，优于改进DeepLabv3+网络的83.56%;F1值达到83.27%，也领先于其他4种网络。

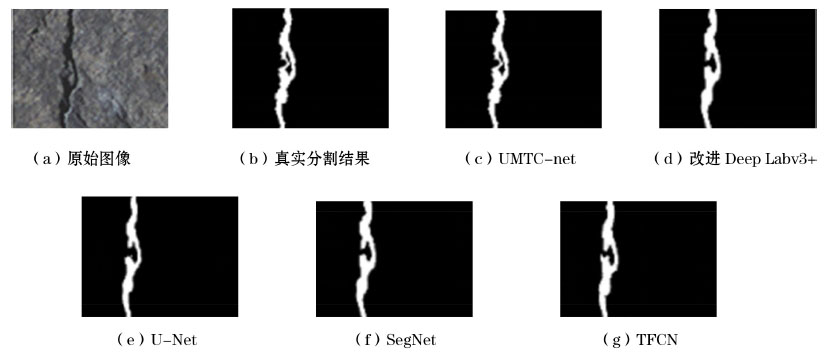

Crack500 数据集中不同网络的分割结果如图6所示。

由图6可知：U-Net分割结果出现了一定程度的偏差，改进Deep Labv3+的分割结果则在细节上有所欠缺，对一些细小裂缝的捕捉能力不足，使得裂缝的整体轮廓不够清晰；TFCN的分割效果相对较好，能够清晰地勾勒出裂缝的边缘，但在某些区域仍存在漏判的情况；SegNet的分割结果则呈现出了较多的噪点，使得分割结果看起来较为粗糙；UMTC-net模型能够精确地分割出裂缝的边界，而且对细小裂缝的处理也十分到位。可以看出，UMTC-net模型所呈现出的分割结果与真实分割结果几乎一致，其对裂缝的完整分割程度远远超过了其他算法。

MineTunnelCrack-2000数据集中5种网络的性能对比结果见表3。UMTC-net准确率高达87.51%，远超改进Deep Labv3+的74.46%、U-Net的73.18%以及SegNet的74.56%；UMTC-net的平均交并比达到79.98%，而其他4种网络中表现相对较好的TFCN仅为78.25%；UMTC-net的召回率为86.17%，F1值达到86.95%，均显著高于其他4种网络。结果表明，UMTC-net在准确率、平均交并比、召回率和F1值等关键指标上表现出色，具有更优的分割性能。

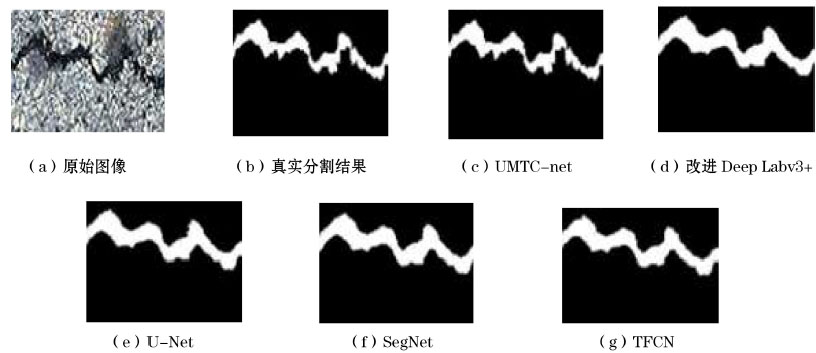

MineTunnelCrack-2000数据集中不同网络的分割结果如图7所示。由图7同样可以看出，UMTC-net分割结果更接近真实分割结果，显示出该网络在细节处理和整体分割性能上的优势。

2.4　实际部署效果评估

在实时性测试中，选取主流GPU型号（RTX 3090、RTX 4080、Tesla V100)作为硬件平台，测试输入图像尺寸为512×512时的推理速度，并对比不同网络的性能，结果见表4。

由表4可知，UMTC-net的推理速度为48.7 帧/s，满足实时检测需求（≥30 帧/s），尽管参数规模略高于其他4种网络，但其优化的注意力机制和编解码架构有效平衡了精度与速度。U-Net推理速度最快，为55.3 帧/s，但参数规模较小导致精度较低。TFCN参数规模与UMTC-net接近，但推理速度稍慢。

测试了不同GPU型号下UMTC-net的运行时间和内存占用，评估其硬件适配性，结果见表5。在高端GPU（如RTX 4080）上，UMTC-net推理时间缩短至15.2 ms，适合对速度要求极高的场景；在笔记本级GPU（RTX 3060 Laptop）上仍能达到38.9 ms，满足移动检测设备的需求。显存占用和功耗表现均衡，RTX 3060 Laptop的低功耗特性表明UMTC-net可适配矿山现场的便携式检测设备，降低能耗成本。

从模型训练时间、数据标注成本和部署成本3个方面对5种网络的效率成本关键指标进行对比分析，结果见表6。由表6可知：UMTC-net训练时间比改进Deep Labv3+和TFCN少，得益于优化的注意力机制和残差连接，减少了计算冗余；标注数据量与其他4种主流网络相当，但精度优势显著，说明其数据利用效率更高；部署成本低于TFCN、改进Deep Labv3+和SegNet，适配性价比更高。研究成果已在山西某铜矿完成现场测试，采用UMTC-net网络的检测效率较人工巡检提升8倍，裂缝漏检率从18%降至3.2%。该模型在复杂地质条件下的高鲁棒性，使其在矿山巷道日常安全监测、灾害预警等场景中具有显著应用潜力，可有效助力矿山智能化安全生产管理体系的构建。

3　结论

收起

（1）本研究构建了适用于地下矿山复杂场景的裂缝智能检测网络UMTC-net，其创新点在于：通过分层级联Swin Transformer模块实现多尺度特征提取，结合对数空间位置编码的缩放余弦注意力机制抑制噪声干扰，设计补丁动态合并/扩展的编解码框架提升边界定位精度，解决了传统检测方法中细微裂缝边界定位模糊、复杂背景误检率高的问题。

（2）UMTC-net在Crack500数据集中准确率达85.15%、平均交并比为85.78%、F1值达到83.27%，在MineTunnelCrack-2000数据集中准确率高达87.51%、平均交并比为79.98%、F1值达到86.95%，均高于其他4种主流网络，尤其在低光照、高粉尘环境下表现出更强的鲁棒性。

（3）工程化部署显示，模型在RTX 3060移动设备上实现38.9 ms实时检测，显存占用5 230MB，部署成本降低40%以上，满足便携式检测设备的实时性与低功耗需求，且适配性价比更高。

（4）现场测试中UMTC-net检测效率较人工巡检提升8倍，漏检率从18%降至3.2%。未来将聚焦多传感器融合与轻量化模型压缩，引入知识蒸馏技术将参数压缩至30 MB以下，提升边缘设备适配性，为全矿井智能检测提供技术支撑。
