科学技术与工程

试验号	水平	试验指标抗压强度/MPa
1	1(7.0)	1(4)	1(14.5)	1	68.02
2	1(7.0)	2(5)	2(15.0)	2	69.17
3	1(7.0)	3(6)	3(15.5)	3	95.59
4	2(7.5)	1	2	3	75.85
5	2(7.5)	2	3	1	69.96
6	2(7.5)	3	1	2	64.27
7	3(8.0)	1	3	2	67.21
8	3(8.0)	2	1	3	68.44
9	3(8.0)	3	2	1	65.63
K₁	232.78	211.08	200.73	203.61
K₂	210.08	207.57	210.65	200.65
K₃	201.28	225.49	232.76	239.88
k₁	77.59	70.36	66.91	67.87
k₂	70.03	69.19	70.22	66.88
k₃	67.09	75.16	77.59	79.96
R	10.50	5.97	10.68	12.09

试验号	水平	试验指标抗压强度/MPa
1	1(7.0)	1(4)	1(14.5)	1	68.02
2	1(7.0)	2(5)	2(15.0)	2	69.17
3	1(7.0)	3(6)	3(15.5)	3	95.59
4	2(7.5)	1	2	3	75.85
5	2(7.5)	2	3	1	69.96
6	2(7.5)	3	1	2	64.27
7	3(8.0)	1	3	2	67.21
8	3(8.0)	2	1	3	68.44
9	3(8.0)	3	2	1	65.63
K₁	232.78	211.08	200.73	203.61
K₂	210.08	207.57	210.65	200.65
K₃	201.28	225.49	232.76	239.88
k₁	77.59	70.36	66.91	67.87
k₂	70.03	69.19	70.22	66.88
k₃	67.09	75.16	77.59	79.96
R	10.50	5.97	10.68	12.09

试验类型	力学性能	试样数量	平均值/MPa	标准差/MPa	变异系数	含水率/%	密度/(kg·m^-3)	泊松比	弹性模量
顺纹受压	顺纹抗压强度	62	66.78	11.41	0.17	7.5	752.275	0.33	1 814.24
顺纹受拉	顺纹抗拉强度	38	158.75	45.59	0.29	7.5	752.275	0.4	1 822.25

试验类型	力学性能	试样数量	平均值/MPa	标准差/MPa	变异系数	含水率/%	密度/(kg·m^-3)	泊松比	弹性模量
顺纹受压	顺纹抗压强度	62	66.78	11.41	0.17	7.5	752.275	0.33	1 814.24
顺纹受拉	顺纹抗拉强度	38	158.75	45.59	0.29	7.5	752.275	0.4	1 822.25

参数x	区间中点x_i	实测个数n_i	理论概率		理论个数
[40,50)	45	4	0.05	0.04	3	2.37
[50,60)	55	11	0.19	0.22	11.67	13.92
[60,70)	65	29	0.34	0.35	20.88	21.68
[70,80)	75	8	0.28	0.25	17.63	15.20
[80,90)	85	8	0.11	0.10	7.05	6.42
[90,100]	95	2	0.02	0.03	1.31	1.91
实际个数n_i求和		${\sum }_{i}^{}$n_i=62		${\sum }_{i}^{}$n_i${\stackrel{\wedge }{p}}_{i}$=61.54	${\sum }_{i}^{}$n_i${\stackrel{\wedge }{p}}_{i}$=61.5

参数x	区间中点x_i	实测个数n_i	理论概率		理论个数
[40,50)	45	4	0.05	0.04	3	2.37
[50,60)	55	11	0.19	0.22	11.67	13.92
[60,70)	65	29	0.34	0.35	20.88	21.68
[70,80)	75	8	0.28	0.25	17.63	15.20
[80,90)	85	8	0.11	0.10	7.05	6.42
[90,100]	95	2	0.02	0.03	1.31	1.91
实际个数n_i求和		${\sum }_{i}^{}$n_i=62		${\sum }_{i}^{}$n_i${\stackrel{\wedge }{p}}_{i}$=61.54	${\sum }_{i}^{}$n_i${\stackrel{\wedge }{p}}_{i}$=61.5

试验类型	顺纹受压	顺纹受拉
强度标准值f_k/MPa	48.01	83.75
抗力分项系数γ_R	1.45	1.95
荷载持续时间影响系数均值K_DOL	0.72	0.72
强度设计值f_d/MPa	23.84	30.92

试验类型	顺纹受压	顺纹受拉
强度标准值f_k/MPa	48.01	83.75
抗力分项系数γ_R	1.45	1.95
荷载持续时间影响系数均值K_DOL	0.72	0.72
强度设计值f_d/MPa	23.84	30.92

类别	f_c,avg/MPa	f_c,_k/MPa	f_c,d/MPa
昭通方竹	66.78	48.01	23.84
毛竹 ^[19]	60.80	45.58	22.32
毛竹^[18]	54.04	53.14	15.26
东北落叶松^[25]	52.2	—	15
杉木^[25]	42.8	—	10

类别	f_c,avg/MPa	f_c,_k/MPa	f_c,d/MPa
昭通方竹	66.78	48.01	23.84
毛竹 ^[19]	60.80	45.58	22.32
毛竹^[18]	54.04	53.14	15.26
东北落叶松^[25]	52.2	—	15
杉木^[25]	42.8	—	10

类别	f_t,avg/MPa	f_t,k/MPa	f_t,d/MPa
昭通方竹	158.75	83.75	30.92
侧压竹集成材^[26]	111.7	84.1	17.4
东北落叶松^[25]	122.6	—	9.5
杉木^[25]	81.6	—	7.5

类别	f_t,avg/MPa	f_t,k/MPa	f_t,d/MPa
昭通方竹	158.75	83.75	30.92
侧压竹集成材^[26]	111.7	84.1	17.4
东北落叶松^[25]	122.6	—	9.5
杉木^[25]	81.6	—	7.5

随机变量	平均值/标准值	变异系数
K_A	1.000	0.050
K_P	1.000	0.050
K_B	1.000	0.050
K_Q	0.720	0.120
K_Q1	0.80	0.140
K_Q3	0.720	0.120
K_Q4	0.800	0.070
D	1.060	0.070
R	0.644	0.233
O	0.524	0.288
W	1.000	0.190
S	1.040	0.220

随机变量	平均值/标准值	变异系数
K_A	1.000	0.050
K_P	1.000	0.050
K_B	1.000	0.050
K_Q	0.720	0.120
K_Q1	0.80	0.140
K_Q3	0.720	0.120
K_Q4	0.800	0.070
D	1.060	0.070
R	0.644	0.233
O	0.524	0.288
W	1.000	0.190
S	1.040	0.220

恒载荷+住宅楼面活载荷(D+R)
ρ	0	0.25	0.5	1.0	2.0	3.0	4
β	1.849 6	1.781 7	2.045 8	2.354 2	2.615 0	2.719 0	2.771 0
恒载荷+办公楼面活载荷(D+O)
ρ	0	0.25	0.5	1.0	2.0	3.0	4
β	1.849 6	1.865 9	2.192 4	2.578 2	2.899 1	3.018 4	3.076 2
恒载荷+风载荷(D+W)
ρ	0	0.25	0.5	1.0	2.0	3.0	4
β	1.849 6	1.536 5	1.623 5	1.708 2	1.765 3	1.783 8	1.792 0
恒载荷+雪载荷(D+S)
ρ	0	0.25	0.5	1.0	2.0	3.0	4
β	1.849 6	1.505 2	1.565 4	1.612 5	1.630 7	1.630 7	1.628 1

恒载荷+住宅楼面活载荷(D+R)
ρ	0	0.25	0.5	1.0	2.0	3.0	4
β	1.849 6	1.781 7	2.045 8	2.354 2	2.615 0	2.719 0	2.771 0
恒载荷+办公楼面活载荷(D+O)
ρ	0	0.25	0.5	1.0	2.0	3.0	4
β	1.849 6	1.865 9	2.192 4	2.578 2	2.899 1	3.018 4	3.076 2
恒载荷+风载荷(D+W)
ρ	0	0.25	0.5	1.0	2.0	3.0	4
β	1.849 6	1.536 5	1.623 5	1.708 2	1.765 3	1.783 8	1.792 0
恒载荷+雪载荷(D+S)
ρ	0	0.25	0.5	1.0	2.0	3.0	4
β	1.849 6	1.505 2	1.565 4	1.612 5	1.630 7	1.630 7	1.628 1

恒载荷+住宅楼面活载荷(D+R)
ρ	0	0.25	0.5	1.0	2.0	3.0	4
β	2.522 3	2.259 0	2.354 4	2.354 2	2.615 0	2.719 0	2.771 0
恒载荷+办公楼面活载荷(D+O)
ρ	0	0.25	0.5	1.0	2.0	3.0	4
β	2.522 3	2.342 5	2.499 9	2.578 2	2.899 1	3.018 4	3.072 6
恒载荷+风载荷(D+W)
ρ	0	0.25	0.5	1.0	2.0	3.0	4
β	2.522 3	1.866 8	1.950 9	2.028 3	2.074 5	2.086 5	2.090 5
恒载荷+雪载荷(D+S)
ρ	0	0.25	0.5	1.0	2.0	3.0	4
β	2.522 3	2.155 6	2.206 5	2.233 1	2.223 4	2.207 6	2.195 2

恒载荷+住宅楼面活载荷(D+R)
ρ	0	0.25	0.5	1.0	2.0	3.0	4
β	2.522 3	2.259 0	2.354 4	2.354 2	2.615 0	2.719 0	2.771 0
恒载荷+办公楼面活载荷(D+O)
ρ	0	0.25	0.5	1.0	2.0	3.0	4
β	2.522 3	2.342 5	2.499 9	2.578 2	2.899 1	3.018 4	3.072 6
恒载荷+风载荷(D+W)
ρ	0	0.25	0.5	1.0	2.0	3.0	4
β	2.522 3	1.866 8	1.950 9	2.028 3	2.074 5	2.086 5	2.090 5
恒载荷+雪载荷(D+S)
ρ	0	0.25	0.5	1.0	2.0	3.0	4
β	2.522 3	2.155 6	2.206 5	2.233 1	2.223 4	2.207 6	2.195 2

恒载荷+住宅楼面活载荷(D+R)
ρ	0	0.25	0.5	1.0	2.0	3.0	4
β	3.203 6	3.205 5	3.294 1	3.273 0	3.495 6	3.573 2	3.607 0
恒载荷+办公楼面活载荷(D+O)
ρ	0	0.25	0.5	1.0	2.0	3.0	4
β	3.203 6	3.201 7	3.351 2	3.405 8	3.681 6	3.768 7	3.800 4
恒载荷+风载荷(D+W)
ρ	0	0.25	0.5	1.0	2.0	3.0	4
β	3.203 6	3.201 9	3.274 3	3.322 1	3.324 4	3.310 2	3.297 4
恒载荷+雪荷载(D+S)
ρ	0	0.25	0.5	1.0	2.0	3.0	4
β	3.203 6	3.312 1	3.346 4	3.336 5	3.277 3	3.233 4	3.203 4

恒载荷+住宅楼面活载荷(D+R)
ρ	0	0.25	0.5	1.0	2.0	3.0	4
β	3.203 6	3.205 5	3.294 1	3.273 0	3.495 6	3.573 2	3.607 0
恒载荷+办公楼面活载荷(D+O)
ρ	0	0.25	0.5	1.0	2.0	3.0	4
β	3.203 6	3.201 7	3.351 2	3.405 8	3.681 6	3.768 7	3.800 4
恒载荷+风载荷(D+W)
ρ	0	0.25	0.5	1.0	2.0	3.0	4
β	3.203 6	3.201 9	3.274 3	3.322 1	3.324 4	3.310 2	3.297 4
恒载荷+雪荷载(D+S)
ρ	0	0.25	0.5	1.0	2.0	3.0	4
β	3.203 6	3.312 1	3.346 4	3.336 5	3.277 3	3.233 4	3.203 4

恒载荷	R=0.8×0.83×0.828=0.549 79
恒载荷+住宅楼面活载荷(D+R)	ρ=0.25时R=(0.83+0.17×0.25)×0.763= 0.665 175 ρ=0.5时R=(0.83+0.17×0.5)×0.763=0.698 145 ρ≥1时R=0.763
恒载荷+办公楼面活载荷(D+O)	ρ=0.25时R=(0.83+0.17×0.25)×0.782= 0.682 295 ρ=0.5时R=(0.83+0.17×0.5)×0.782=0.715 53 ρ≥1时R=0.782
恒载荷+风载荷(D+W)	R=0.91×0.683=0.621 53
恒载荷+雪载荷(D+S)	R=0.83×0.718=0.595 94

恒载荷	R=0.8×0.83×0.828=0.549 79
恒载荷+住宅楼面活载荷(D+R)	ρ=0.25时R=(0.83+0.17×0.25)×0.763= 0.665 175 ρ=0.5时R=(0.83+0.17×0.5)×0.763=0.698 145 ρ≥1时R=0.763
恒载荷+办公楼面活载荷(D+O)	ρ=0.25时R=(0.83+0.17×0.25)×0.782= 0.682 295 ρ=0.5时R=(0.83+0.17×0.5)×0.782=0.715 53 ρ≥1时R=0.782
恒载荷+风载荷(D+W)	R=0.91×0.683=0.621 53
恒载荷+雪载荷(D+S)	R=0.83×0.718=0.595 94

方竹材料基础力学性能试验研究

PDF下载

王旭丹 ¹ , 张庆文 ¹^,^* , 刘春楠 ¹ , 董春雷 ² , 章煜 ³ , 徐波 ³ , 李伟 ³

科学技术与工程 | 论文·建筑科学 2025,25(7): 2874-2885

收起

科学技术与工程 | 论文·建筑科学 2025, 25(7): 2874-2885

方竹材料基础力学性能试验研究

全屏

王旭丹¹, 张庆文¹^,^*, 刘春楠¹, 董春雷², 章煜³, 徐波³, 李伟³

作者信息

¹ 西南林业大学土木工程学院, 昆明 650224

² 西南林业大学材料与化工学院, 昆明 650224

³ 云南省林业调查规划院资源调查研究中心, 昆明 650051

王旭丹(1999—),女,汉族,云南昆明人,硕士研究生。研究方向:建筑复合材料。E-mail:527278025@qq.com。

通讯作者:

^* 张庆文(1966—),男,汉族,云南个旧人,博士,教授,博士生导师。研究方向:森林工程、工程力学。E-mail:ytczqw@163.com。

Basic Mechanical Performance Test of Square Bamboo Material

Xu-dan WANG¹, Qing-wen ZHANG¹^,^*, Chun-nan LIU¹, Chun-lei DONG², Yu ZHANG³, Bo XU³, Wei LI³

Affiliations

¹ School of Civil Engineering, Southwest Forestry University, Kunming 650224, China

² School of Materials and Chemical Engineering, Southwest Forestry University, Kunming 650224, China

³ Resource Survey and Research Center of Yunnan Forestry Survey and Planning Institute, Kunming 650051, China

出版时间: 2025-03-08 doi: 10.12404/j.issn.1671-1815.2402880

文章导航

摘要

收起

目前竹类研究主要以毛竹等大径级竹材为研究对象,方竹及小径级竹材的研究与应用较少。以竹材物理力学性能试验方法为依据,对3~5 年生的111 个昭通方竹片状试样进行了力学试验,测定了拉压强度、弹性模量等参数。基于试验数据,确定了强度概率分布并验证了其分布特性。结合木结构研究成果与可靠度极限状态设计法,得出了方竹的强度标准值和设计值,并通过与毛竹、落叶松等材料的对比,验证了其可行性。针对不满足规范要求的顺纹抗压强度设计值,进行了可靠度指标修正。本研究丰富了小径级竹材的力学性能数据库,也为方竹的进一步研究与应用开拓了新的方向。

关键词

方竹 / 拉压性能 / 强度设计值 / 概率分布 / 可靠度分析

Abstract

收起

At present, the research on bamboo mainly focuses on large-diameter bamboos such as moso bamboo, and the research and application of square bamboo and small-diameter bamboos are rare. Based on the test method of physical and mechanical properties of bamboo, the mechanical tests were carried out on 111 Zhaotong square bamboo flake samples born in 3~5 years, and the tensile and compressive strength, elastic modulus and other parameters were determined. Based on the experimental data, the intensity probability distribution was determined and its distribution characteristics were verified. Combined with the research results of timber structure and the reliability limit state design method, the strength standard value and design value of square bamboo were obtained, and its feasibility was verified by comparison with moso bamboo, larch and other materials. The reliability index was corrected for the design value of the compressive strength of the grain that did not meet the requirements of the code. The result enriches the database of mechanical properties of small-diameter bamboo, and also opens up a new direction for the further research and application of bamboo.

Key words

Fangzhu / tensile and compressive performance / strength design value / probability distribution / reliability analysis

引用本文

王旭丹, 张庆文, 刘春楠, 董春雷, 章煜, 徐波, 李伟. 方竹材料基础力学性能试验研究. 科学技术与工程, 2025 , 25 (7) : 2874 -2885 . DOI: 10.12404/j.issn.1671-1815.2402880

Xu-dan WANG, Qing-wen ZHANG, Chun-nan LIU, Chun-lei DONG, Yu ZHANG, Bo XU, Wei LI. Basic Mechanical Performance Test of Square Bamboo Material[J]. Science Technology and Engineering, 2025 , 25 (7) : 2874 -2885 . DOI: 10.12404/j.issn.1671-1815.2402880

正文

收起

昭通市位于滇东北,地处乌蒙山区腹地,地形地貌复杂,气候条件温和湿润,年平均气温11.4~20.9 ℃,年降雨量660~1 230 mm,湿度较大,具有“冷湿寡照”的气候特点^[1]。根据2021 年度云南省竹产业发展报告统计,昭通市竹资源面积是云南省占比最大的州(市)达36.38×10⁴ hm²,其中方竹总分布面积约5.69×10⁴ hm²(人工林面积约2.26×10⁴ hm²、天然林约3.43×10⁴ hm²)^[2]。在“双碳”目标的指引下,寻找绿色、低碳、可持续经济建设是中国首要的发展目标,竹材的发展利用成为了建筑业的新课题^[3]。

竹材生长周期短,一般3~5 年便可成材使用^[4]。目前竹产业主要以毛竹等大径级的竹材为原料^[5-6],方竹及小径级竹材运用较少。力学性能决定竹材的利用价值与领域^[7],黄培东等^[8]以赤水楠竹为研究对象,通过试验分析不同竹龄(3~9 年)赤水楠竹的力学性能,总结了随着竹龄的增加,抗压强度有先增后降的趋势,竹龄为5 年顺纹抗压强度最优。而抗拉强度随着竹龄的增加,有缓慢增大再快速下降的趋势,竹龄为5 年的顺纹抗拉强度最大;张丹等^[9]以毛竹圆竹为研究对象,发现4 年生毛竹的力学性能总体优于6 年生毛竹;谢九龙等^[10]发现四川江油1~3 年生慈竹材的顺纹抗压强度、顺纹抗剪强度随竹龄和竹杆高度的增加而增加;俞友明等^[11]用回归分析法探讨了竹龄与竹材各项物理力学性质之间的关系,发现顺纹抗压强度、顺纹抗拉强度随竹龄增加而增加,至3~5 年较稳定;邓友生等^[12]对国内外毛竹构件及竹质结构的试验方法进行了对比研究,探讨了毛竹管不同部位、空竹管与混凝土竹管在抗压承载力方面的差异。通过分析变形破坏特点,建立了混凝土竹管的抗压承载力计算公式。研究结果表明,竹材在抗拉、抗弯、弹性和韧性等方面与钢材相近,经加工处理后,某些性能甚至优于钢材。Ming等^[13]通过对已有的研究成果的总结和分析,从中发现含水率对竹材的力学性能有很大影响,竹子的抗拉强度、抗压强度和断裂韧性在接触水时都会降低。Zhang等^[14]对斑竹科竹子进行轴向压缩实验,发现压缩破坏均为剪切损伤且抗压强度弹性模量均高于毛竹。并提出建议:在竹材使用前,通过干燥和涂抹天然或人工防腐剂来减少竹子中的含水量,以保护竹子免受腐烂和害虫的侵害。

而方竹现有相关研究大多聚焦于方竹的基础物理特性以及空间分布规律上^[2,15],力学性能相关研究较少,现通过测定方竹片状试样的顺纹抗压强度、顺纹抗拉强度、密度、含水率等,参照《木结构设计手册》和毛竹圆竹已有的成果,计算研究方竹顺纹强度标准值和强度设计值。根据《建筑结构可靠度设计统一标准》对延性构件可靠度指标β≥3.2的要求,调整方竹顺纹抗压强度设计值使其满足可靠度指标要求。

1 研究与分析

收起

方竹属中型复轴散生竹,是昭通特有类群,具有比丛生竹更为发达的复轴鞭根系统,以“形呈四方”得名^[2]。3~5 年生方竹下部壁厚4~9 mm,每节竹杆长为20~30 cm,竹节处有毛刺。在昭通市,天然方竹从分布的广度、优势度及资源数量上,仅次于筇竹,排列第二^[16]。

1.1 材料

方竹采自于2023 年11 月昭通市的盐津县、彝良县、镇雄县、水富县、大关县,所有试样均在试验前放置在干燥通风的试验环境一周以上,以平衡含水率。每次试验中的试样均来自同一竹杆,以减少材料变化对试验结果的影响。

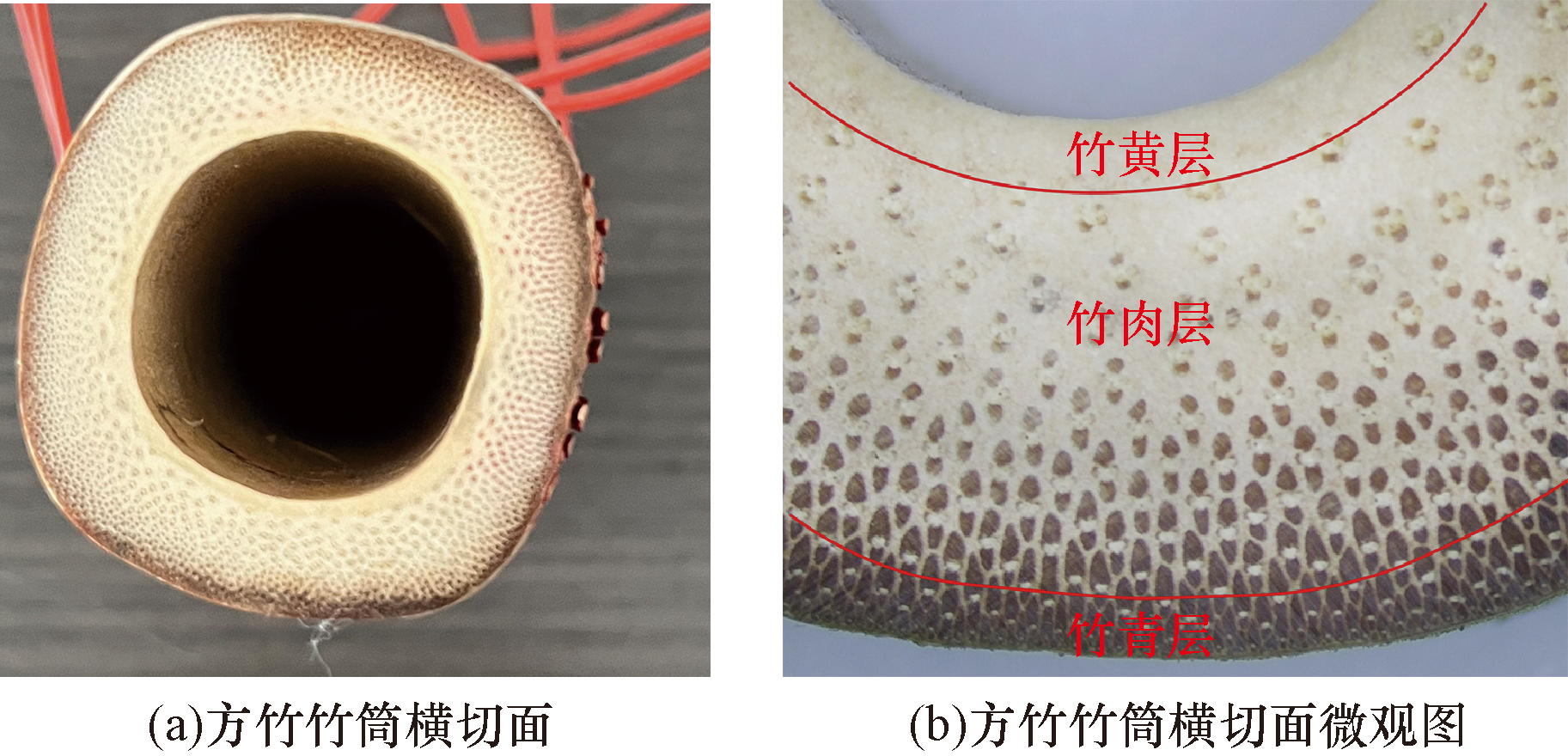

将方竹横截面放大5倍观察,可以看到维管束的分布特点:从竹青面至竹黄面,维管束的分布呈现出由密集到稀疏的渐变趋势,而竹青层的维管束分布尤为密集。竹材具有韧性是因为维管束中富含纤维,而维管束周围的组织则增强了竹材的硬度。方竹横切面如图1所示,方竹横切面显微图如图2所示。

1.2 试样设计和准备

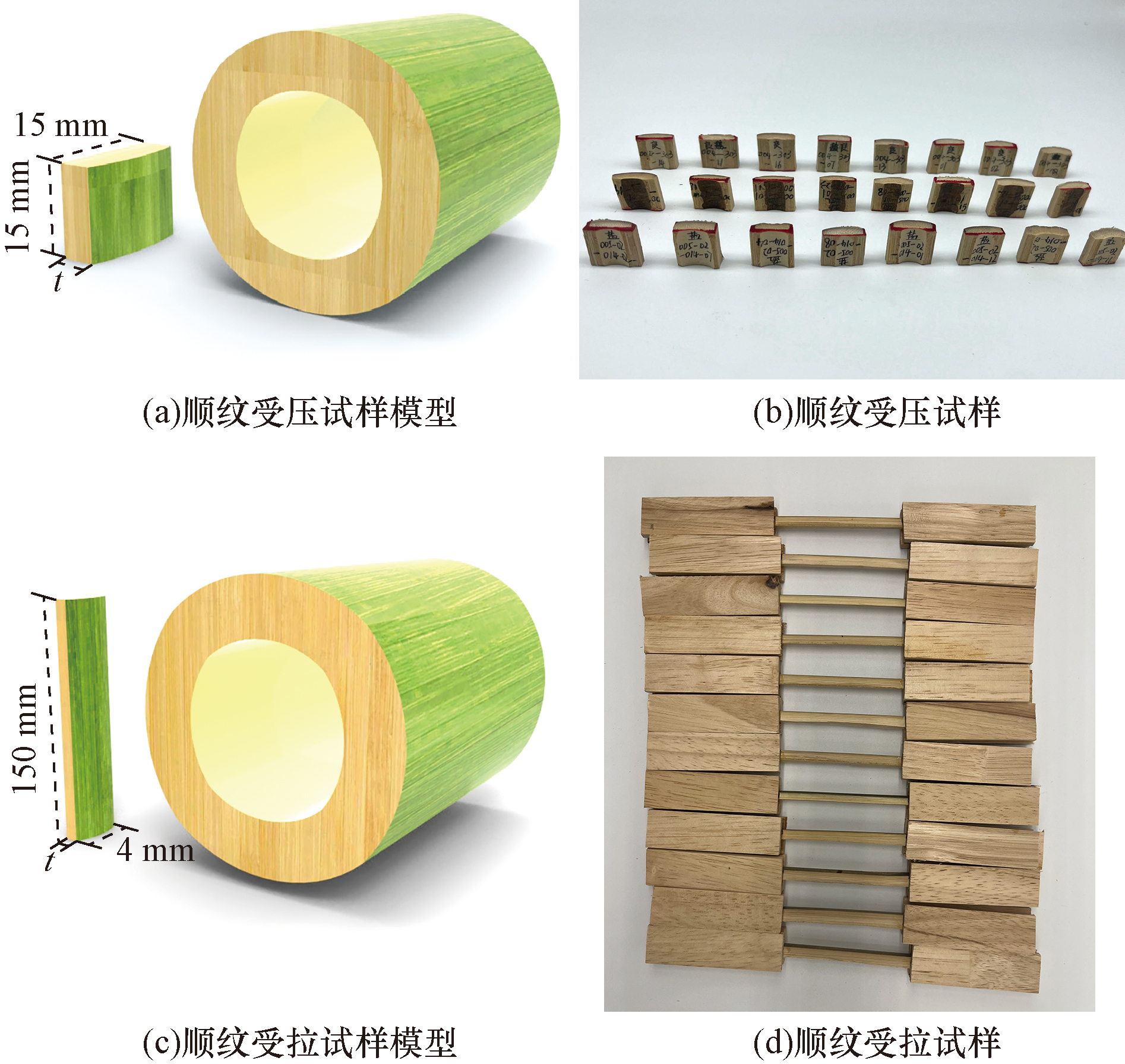

由于方竹为小径级竹材,上部竹杆的壁厚和直径较小,故顺纹受压、顺纹受拉试验所用试样均采自同一竹杆的中、下部分。此次力学试验中所用试样均为表面光滑无损伤的原竹,不去除竹青和竹黄。顺纹抗压试样和顺纹抗拉试样模型图和实际图如图3所示。

1.3 试验方案设计

正交试验方案是一种用于多因素多水平实验设计的科学方法,旨在研究不同因素及其水平组合对实验结果的影响。本次正交试验方案将研究含水率、壁厚和高度3个因素对实验结果的影响。含水率方面,设置7%、7.5%和8%3个水平;壁厚方面,选择4、5、6 mm 3个水平;高度方面,设定为14.0、14.5、15.0 mm 3个水平。按照正交表所列的组合进行试验,并收集和分析数据,最终得出各因素对试验结果的影响程度及最佳因素水平组合。正交试验数据与计算分析表如表1所示。

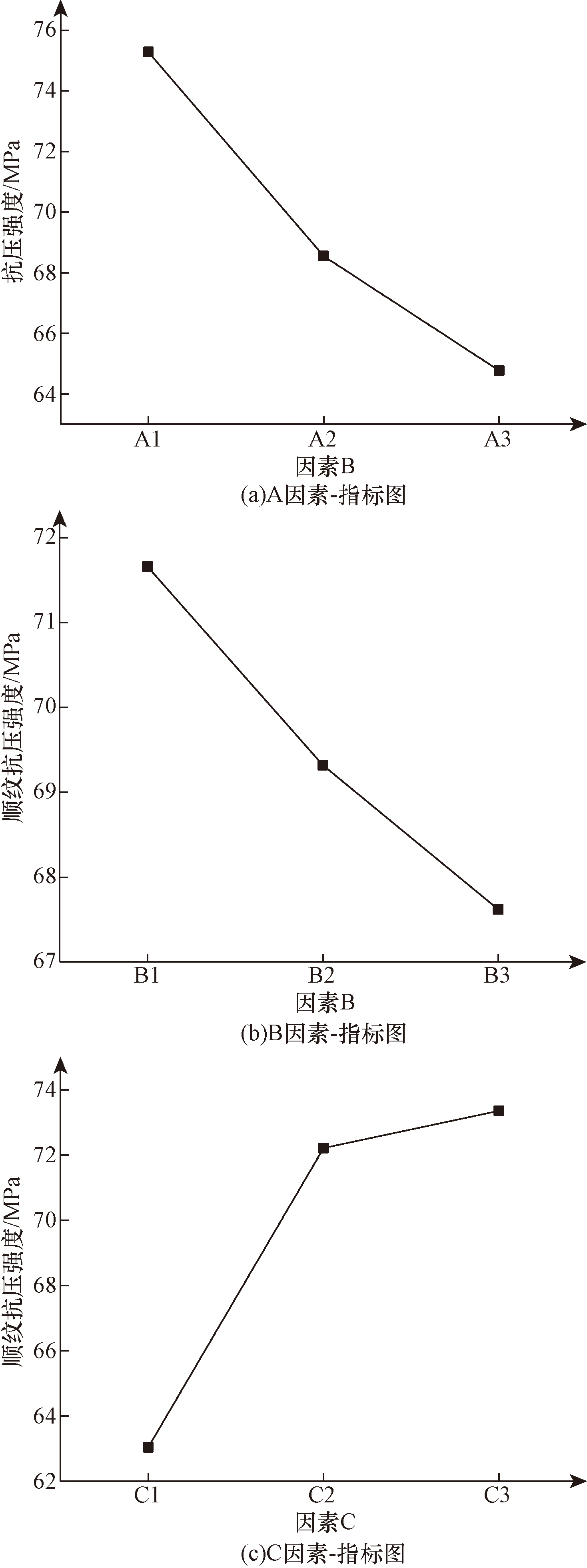

从表1可知,极差R越大,对抗压强度的影响越大,则试样高度为主要因素,含水率为次要因素。以3个因素为横坐标,平均抗压强度为纵坐标,做出指标-因素关系如图4所示。

从图4可知,A1B1C3为最优条件,正式试验中,尽量选取含水率在7%、壁厚为4 mm、试样高度为15 mm的试样进行试验。

1.4 试验设备和方法

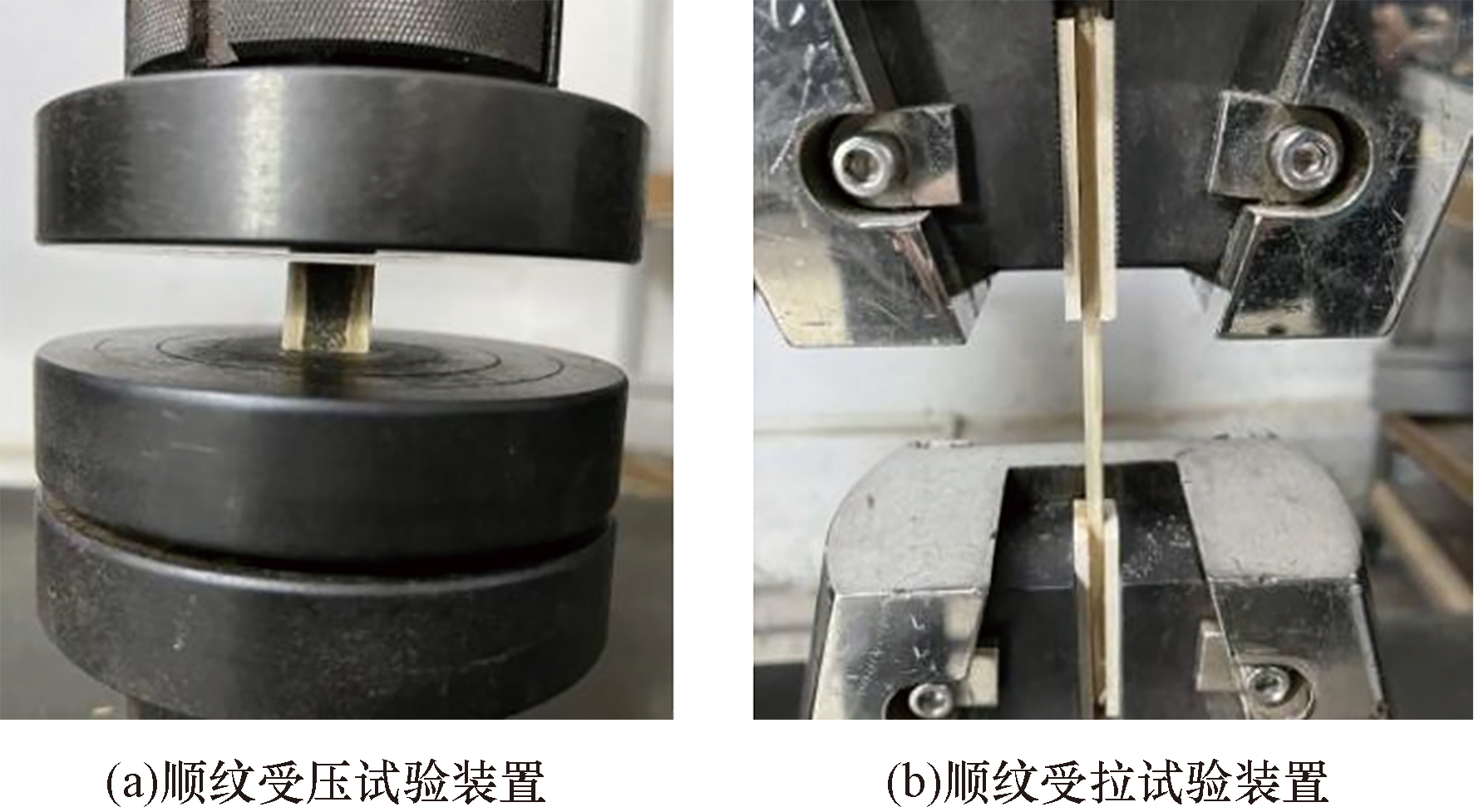

参照中国建筑行业标准JG/T 199—2007《建筑用竹材物理力学性能试验方法》^[17]进行试验。顺纹抗压强度测定:将试样垂直放置在电子万能试验机球面滑动支座的中心位置上,以2 mm/min的均匀速度施加压力,记录试样破坏的最大载荷。顺纹抗拉强度测定:为增加试样与夹钳的摩擦力,防止试样在拉伸的过程中滑动,在试样两端贴上垫片,保证中间有效距离为60 mm,以2 mm/min的均匀速度加荷至试样破坏。当拉断处不在有效部分时,应予舍弃。方竹力学性能试验装置如图5所示。

1.5 含水率和密度测定

进行力学试验前,对试验时试样的质量和体积测量并记录,试样破坏后,用天平秤立即称量,精确至0.001 g。烘箱内保持温度103 ℃ ± 2 ℃,烘至8 h后,取出3 个试样进行试称,以后每隔2 h试称一次。当前后两次称量之差不大于0.002 g时,即认为达到全干。取出试样,待试样冷却至室温后称量,精确至0.001 g。根据两次数据计算出方竹的含水率和密度^[18]。

2 试验过程与结果

收起

2.1 顺纹抗压试验破坏现象

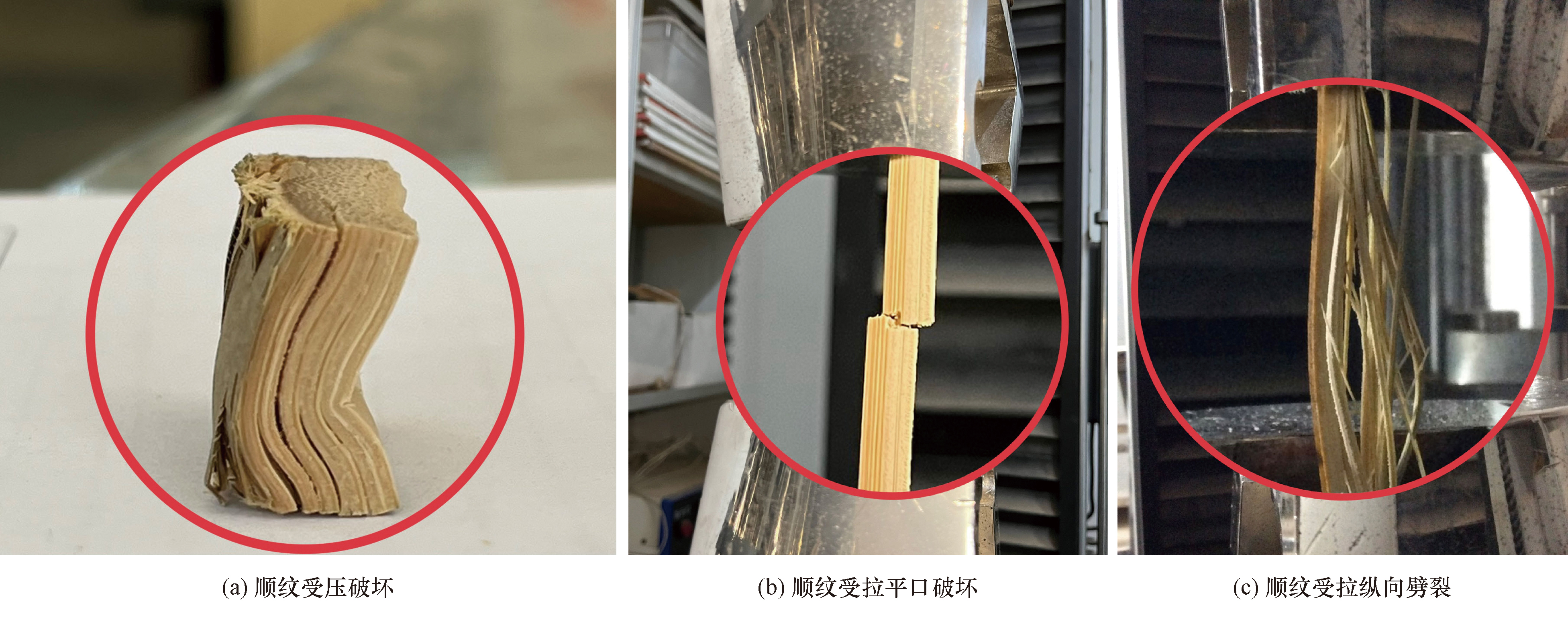

方竹顺纹受压试验的过程可概括为3个主要阶段:在加载初期,方竹变形呈现线弹性,载荷与变形量成正比,试样表面无明显变形,弹性变形可逆,解除载荷后恢复原状;随着力的增大,方竹出现不可逆的变形,解除载荷时,方竹不能恢复到原始状态,此时载荷保持水平,变形持续增大;当压力达到极限时,方竹试样破坏,竹青面凸起撕裂,竹黄面凹陷,载荷迅速减小。压缩后,试样在受压方向显著缩短。

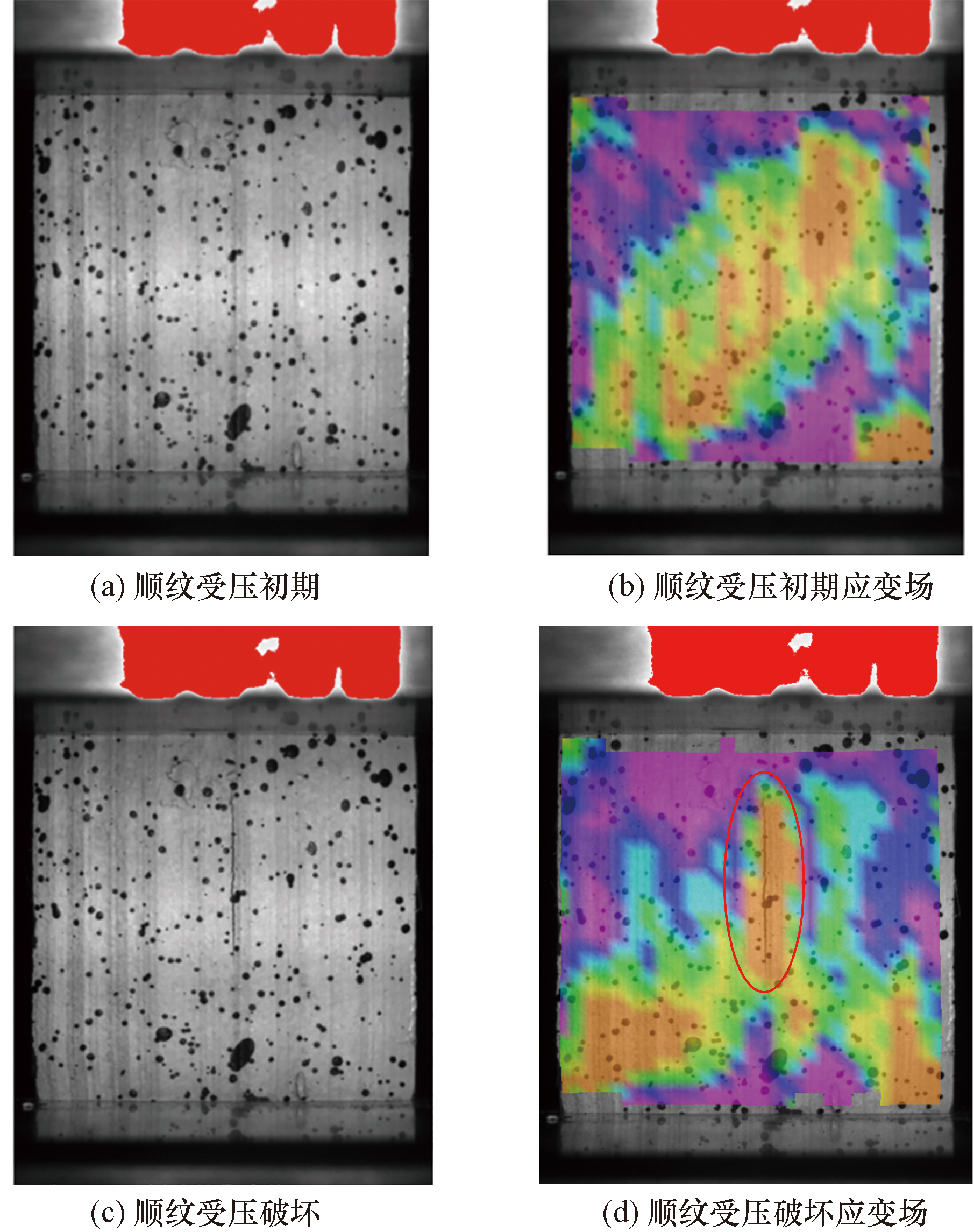

受压试样喷上散斑后,用数字散斑仪测定方竹试样在受压过程中各部位的应力-应变。从方竹受压应变场可知,在加载初期,斜向45°的应变最大,沿着周围应变逐渐减小;当试样破坏后,破坏处的应变最大,试样的中间部位的应变高于周围。方竹受压应变场如图6所示。

2.2 顺纹抗拉试验破坏现象

方竹顺纹抗拉破坏表现为脆性破坏,在达到极限抗拉强度之前,试样无明显变形,位移和载荷成正比关系。方竹试样在顺纹受拉会出现两种破坏现象:一是在加载初期,试样无明显变化,位移和载荷成正比关系;随着载荷的增加,竹黄面开始出现平口破坏、斜口破坏;载荷进一步加大后,试样断裂, 并发出清脆的断裂声,载荷迅速减小;二是随着载荷的增加,竹肉部分开始出现纵向裂纹,随着载荷的加大,试样沿顺纹方向劈裂破坏,并发出砰的声响,竹纤维出现断裂和分层现象。

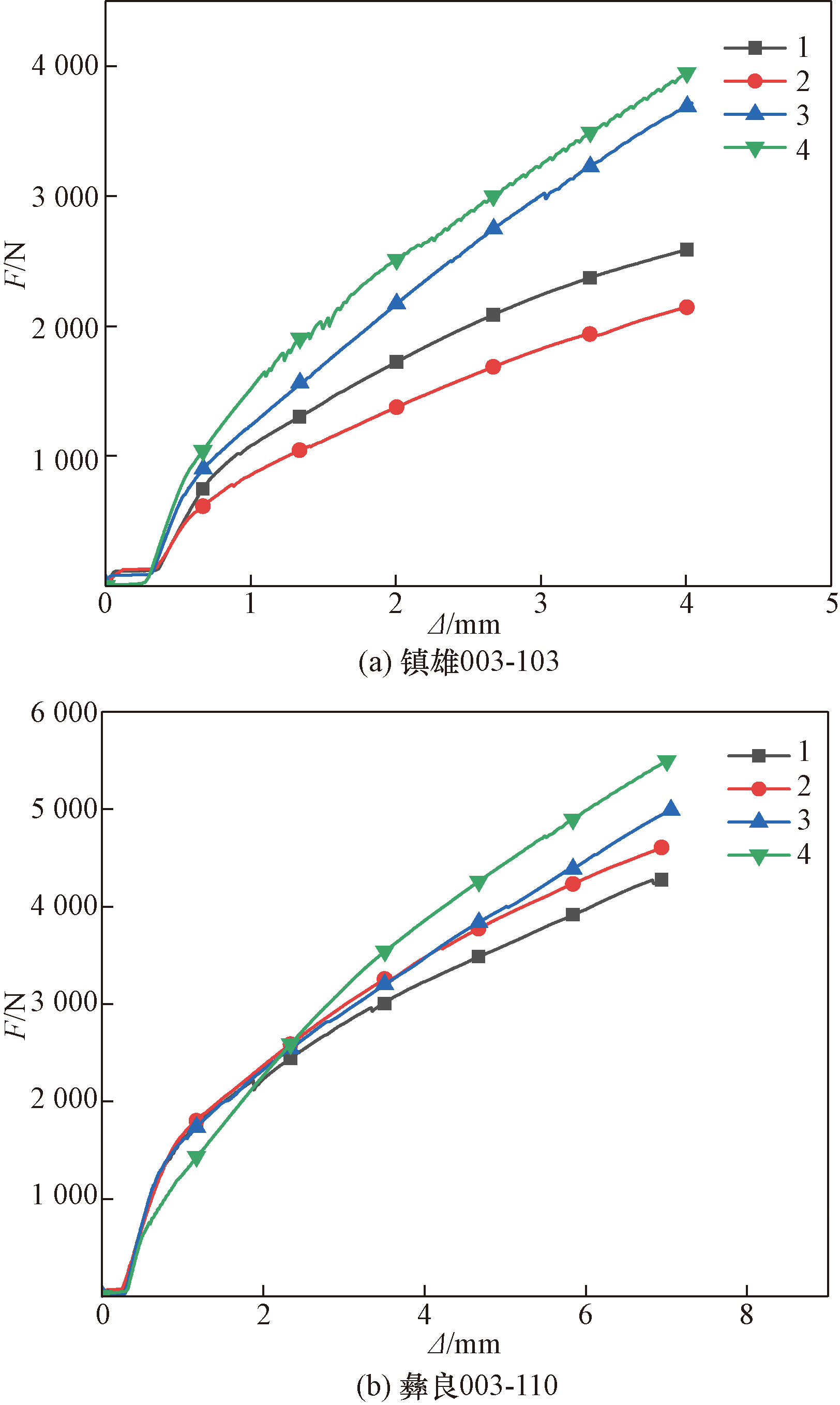

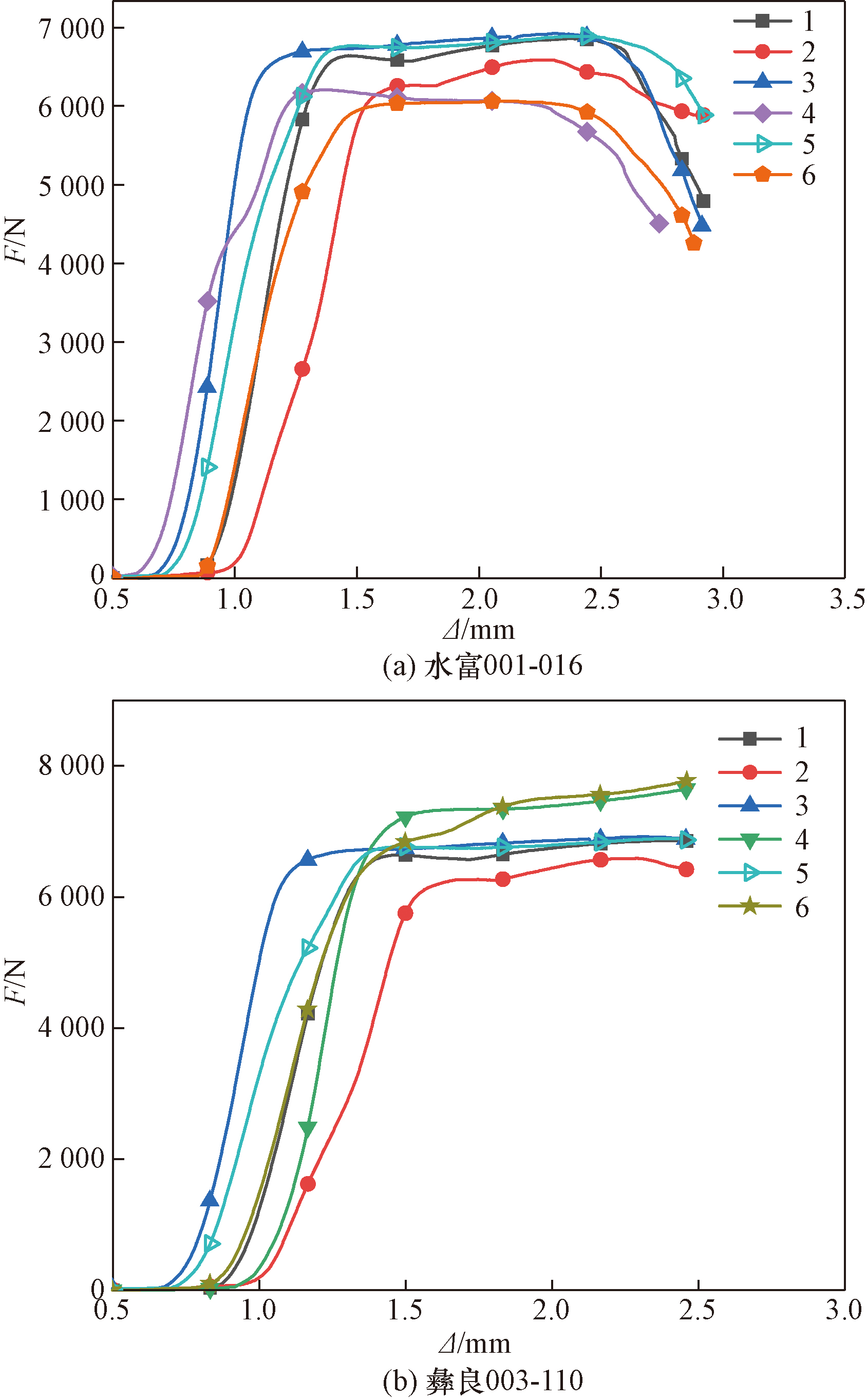

方竹顺纹受压位移-载荷(Δ-F)图如图7(展示了6组实验数据,标记为1~6)所示;方竹顺纹受拉试验位移-载荷曲线如图8(展示了4组实验数据,标记为1~4)所示。

2.3 顺纹位移-载荷

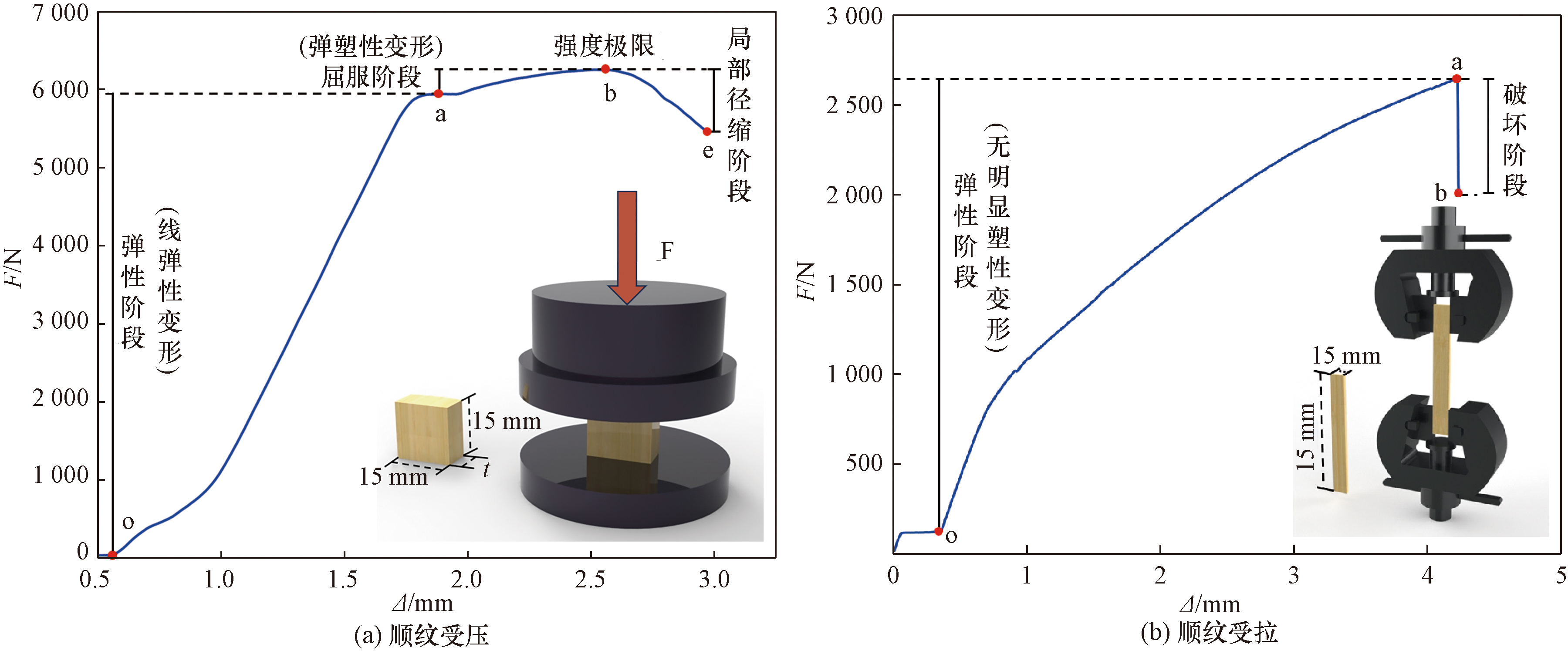

方竹顺纹受压为塑性破坏,主要经历3个阶段:弹性阶段、屈服阶段和局部径缩阶段。方竹顺纹受拉为脆性破坏,分为两个阶段:弹性阶段和破坏阶段。方竹位移-载荷图如图9所示,方竹顺纹试验时破坏现象如图10所示。

2.4 实验结果

实验结束后,5 个产地共测得:顺纹抗压试验66 组数据,顺纹抗拉试验45 组数据。为去除数据异常值,采用箱线图法和IQR(inter quartile range)法筛选数据。

IQR法,计算出各组数据的四分位数,异常值的筛选和判断一般情况下的判断标准为:(Q₁-1.5IQR)代表数据的最小值的下界;(Q₃+1.5IQR)代表数据的最大值的上界;计算后筛选出异常数据。

通过方竹力学性能试验,计算出各组顺纹抗压强度和顺纹抗拉强度,公式为

(1)f_c,w=$\frac{{P}_{max}}{bt}$

式(1)中:P_max为破坏时承受的最大载荷(最大拉力),N;b为试样宽度,mm;t为试样厚度,mm。

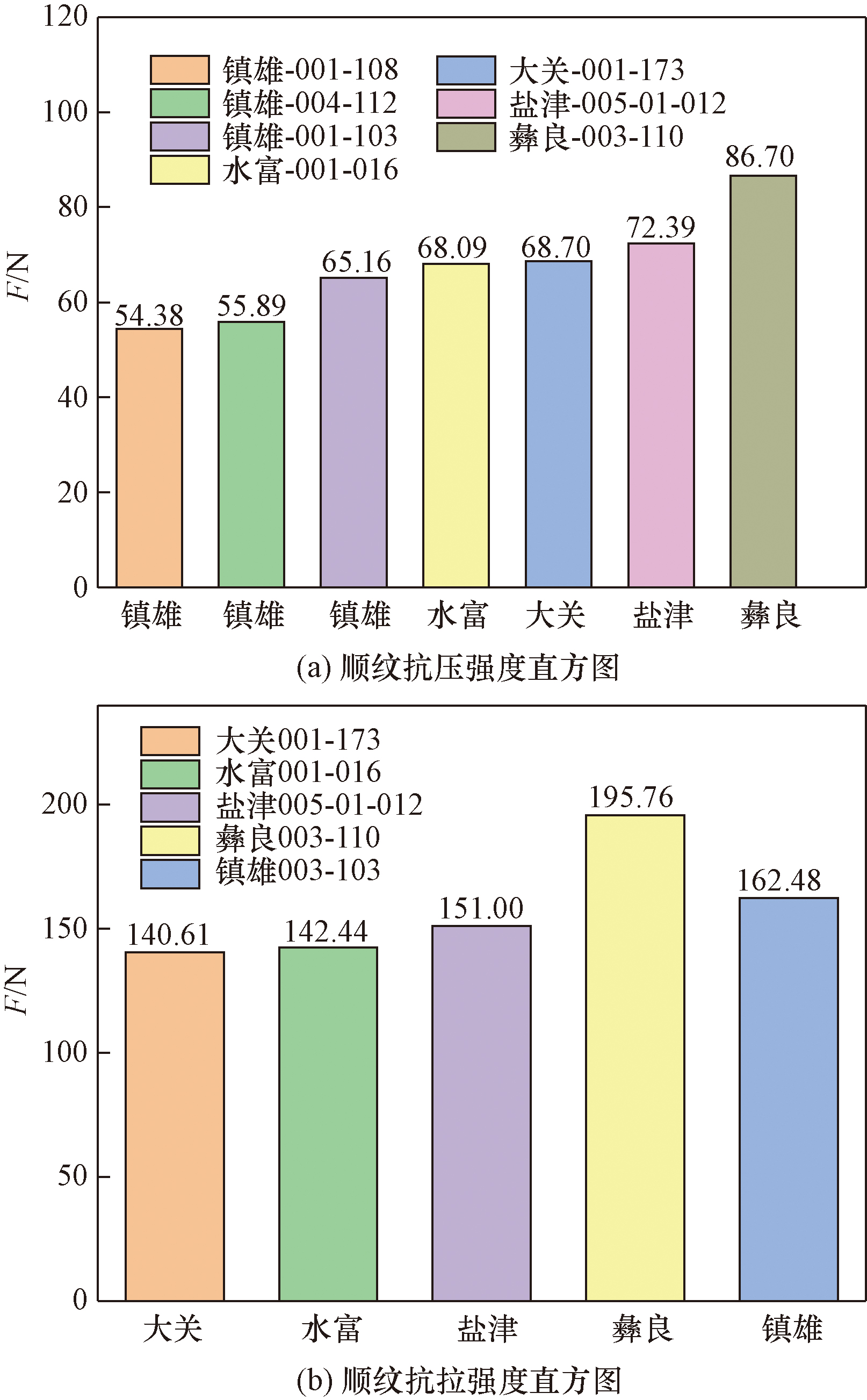

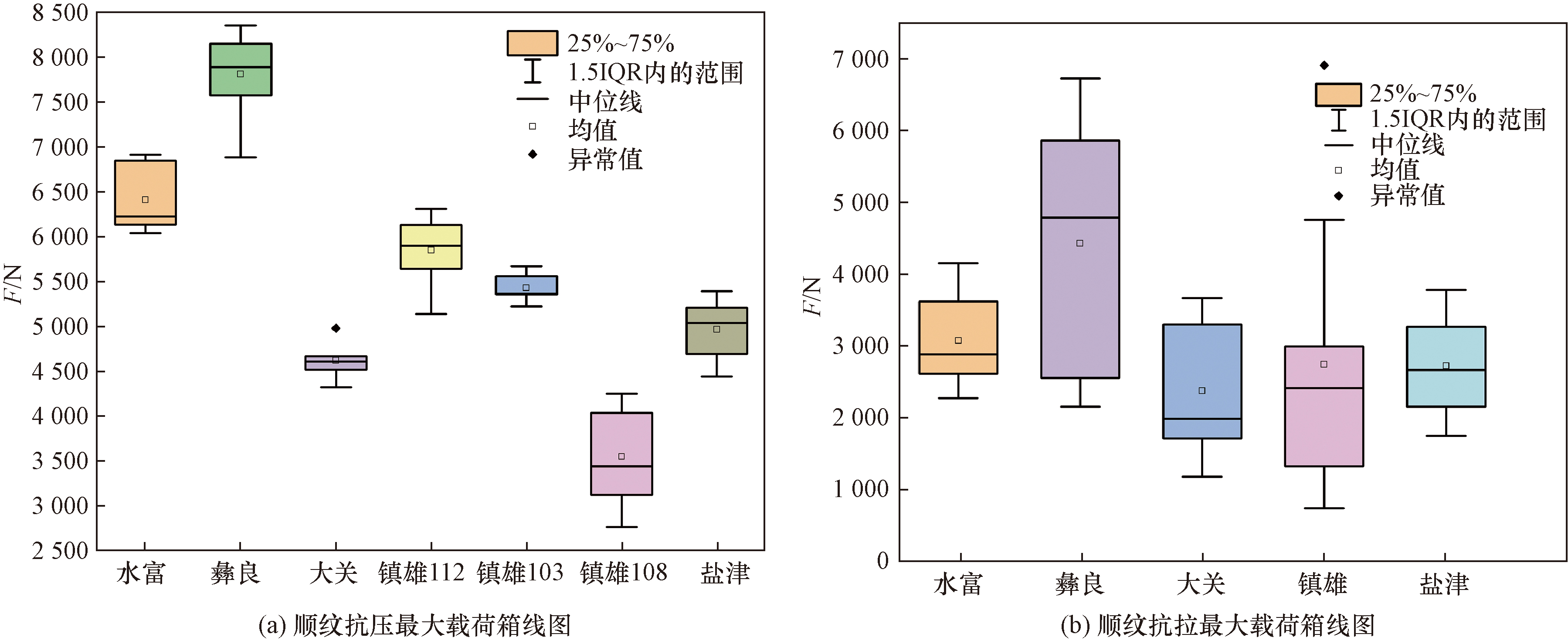

方竹顺纹力学性能指标如表2所示。顺纹抗压和顺纹抗拉最大载荷箱线图如图11所示,顺纹抗压强度直方图和顺纹抗拉强度直方图如图12所示。

3 方竹强度计算设计方法

收起

目前暂时缺少关于竹材强度标准值和强度设计值的计算标准。郝际平等^[19]用参数法和非参数法分析强度标准值,参数法包含了正态分布、对数正态分布和威布尔分布,次序统计法是非参数法的一种次序统计量方法,适用于样本量较少的分析。求出强度标准值后,先求出可靠性指标β,再逆算求出抗力分项系数γ_R。苏光荣等^[20]用参数法和非参数法得出重组竹强度特征值,基于强度特征值,参照木材强度设计值方法,用参数法确定了强度设计值。肖纲要等^[21]假定重组竹的顺纹抗压强度的概率分布服从正态分布或对数正态分布,采用Pearson卡方检验和判定其假定概率分布的合理性。Liu等^[22]用正态分布、对数正态分布和威布尔分布来拟合材料强度的分布,得出强度标准值随拟合数据点的减小而减小,随等级的增加而增大。对拟合数据点和概率分布类型进行了可靠性分析,确定的阻力系数,计算出竹子的强度设计值。Kuang^[23]采用Bootstrap方法得到竹材不同强度的标准值。荷载组合和荷载效应比对可靠性指标β与阻力系数γ_R关系的影响进行了分析。提出了一种抗弯强度目标可靠性指标的计算方法。确定了毛竹材料的设计强度,并提出了考虑不同设计情况的调整方法。综上所述,先判定方竹强度是否符合正态分布或对数正态分布,根据判定计算出强度标准值和设计值。

3.1 概率分布

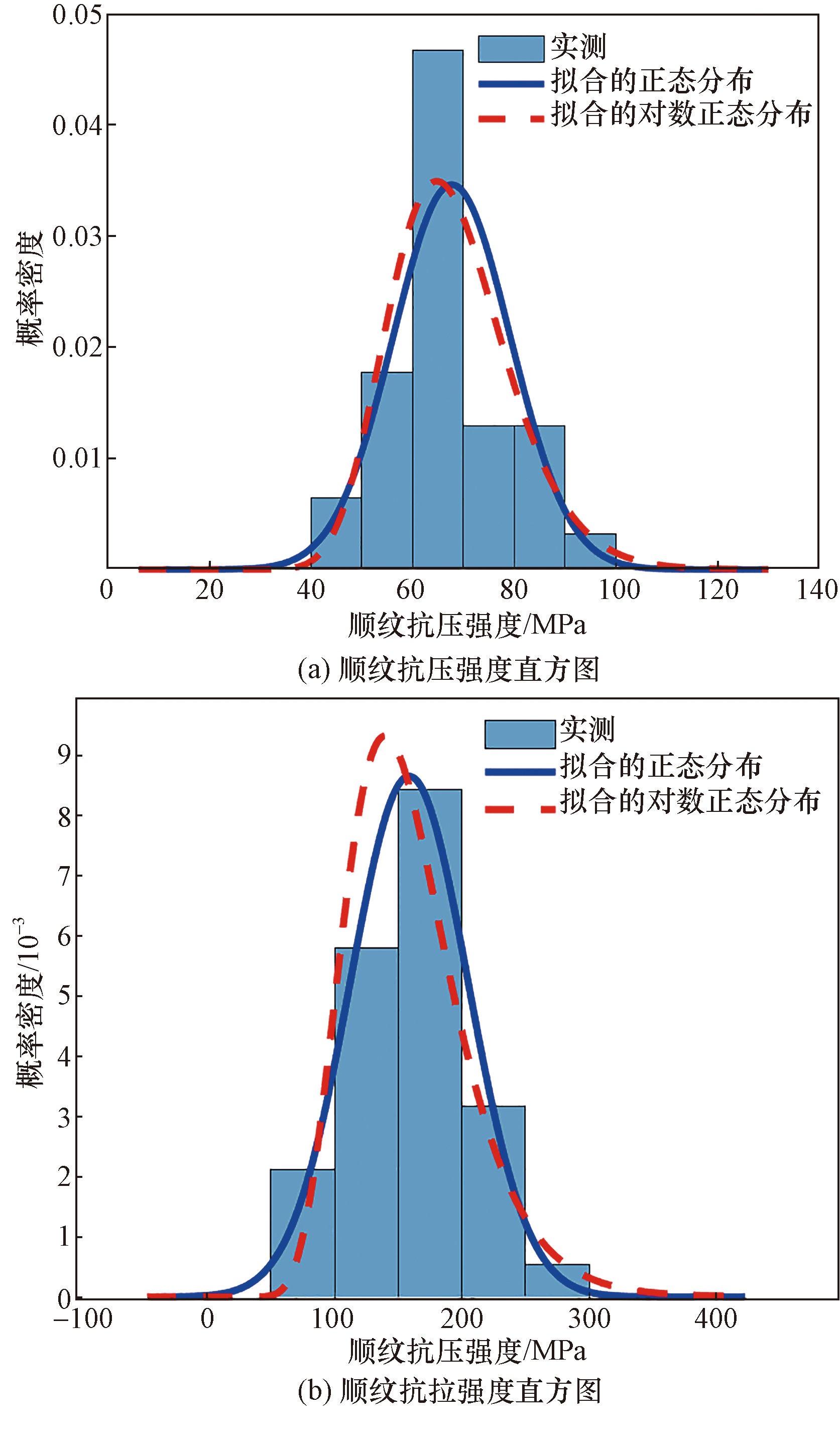

用MATLAB软件以方竹试样的抗压、抗拉强度为横坐标,概率密度为纵坐标,绘制抗压、抗拉强度直方图,同时拟合正态分布、对数正态分布曲线如图13所示。假定方竹的顺纹抗压强度概率分布服从正态分布或对数正态分布,然后采用卡方检验和判定其假定概率分布的合理性。根据假定概率分布,强度概率分布的计算公式为

(2)F₀(x)=$\frac{1}{\sqrt{2\pi }\sigma }{\int }_{-\infty }^{x} {e}^{-\frac{{(t-\mu )}^{2}}{2{\sigma }^{2}}}$dt

式(2)中:x为各强度随机变量;μ和σ均为未知参数,采用极大似然法估算,可得

(3)$\stackrel{\wedge }{\mu }$≈$\frac{1}{62}\sum _{i=1}^{6}$n_i${\stackrel{-}{x}}_{i}$=70

(4)$\stackrel{\wedge }{\sigma }$≈$\sqrt{\frac{1}{62}\sum _{i=1}^{6}{n}_{i}({\stackrel{-}{x}}_{i}{-\stackrel{-}{x})}^{2}}$=12.02

式中:n_i为第 i 组样本的个数;

${\stackrel{-}{x}}_{i}$

为第 i 组样本的平均值。

强度的组间距设置为10 MPa,每个子区间的实测个数如表3所示。通过比较每个子区间的理论预测个数与实测个数的差别,检验方竹抗压强度概率分布是否服从正态分布或对数正态分布。

根据表3计算所得的方竹顺纹抗压的实际个数和理论个数,采用卡方检验,检验水平设置为0.05,公式为

(5)χ²=$\sum _{i=1}^{62}\frac{({n}_{i}-{\stackrel{\wedge }{np}}_{i}{)}^{2}}{{\stackrel{\wedge }{np}}_{i}}$

将方竹顺纹抗压强度设置为6 个区间,自由度数为5。显著性水平设为0.05的条件下,查阅卡方检验临界值表,对应的检验临界值为11.07。对正态分布和对数正态分布进行卡方检验,通过式(5)计算出来的方竹顺纹抗压强度正态分布和对数正态分布对应的卡方值分别为9.28和8.01,均小于检验临界值。顺纹抗拉强度检验与顺纹抗压强度判定一致,根据拟合效果得到结论为:方竹顺纹抗压强度和顺纹抗拉强度的分布符合正态分布和对数正态分布。顺纹抗压强度拟合效果:对数正态分布>正态分布;顺纹抗拉强度拟合效果:正态分布>对数正态分布。

取分布率为0.05 分位值^[24],参考《木结构设计手册》,计算方竹强度标准值,公式为

(6)f_k=μ_f-1.645σ_f

式(6)中:f_k为方竹强度标准值;μ_f为方竹强度均值;σ_f为方竹强度标准差。

将方竹力学性能试验求得的力学指标通过式计算,得到方竹的抗压强度标准值f_kc=48.01 MPa。

3.2 方竹强度设计值f的确定

基于可靠度的极限状态设计法,参照规范[24]竹材强度设计值计算公式为

(7)f_d=$\frac{{f}_{k}{K}_{DOL}}{{\gamma }_{R}}$

式(7)中:f_k为强度标准值;K_DOL为荷载持续作用效应系数,规定取值为0.72;γ_R为抗力分项系数其大小由构件的失效概率或可靠性确定。结构构件承载力极限状态下的可靠指标β取安全等级二级,顺纹受压为延性破坏,顺纹受拉为脆性破坏,设计使用年限为50 年,根据《木结构设计手册》中规定抗力分项系数γ_R分别为:顺纹受压1.45,顺纹受拉1.95,根据式(7),计算出方竹强度设计值如表4所示。方竹强度平均值、标准值、设计值与毛竹、东北落叶松、浙江杉木相比,如表5、表6所示。

从表5、表6可知,昭通方竹的顺纹抗压强度平均值、标准值、设计值明显高于毛竹、落叶松、杉木几种常用的材料;而顺纹抗拉强度平均值、标准值、设计值优于侧压竹集成材、东北落叶松、杉木。

4 方竹强度设计值可靠度分析

收起

假定方竹构件抗压的抗力与荷载效应均服从对数正态分布,按照恒荷载+办公楼面活荷载(D+O)的组合方式,ρ=0.5对方竹构件抗压进行可靠度分析。方竹抗力系数统计表如表7所示。

《木结构设计标准》(GB 50005—2017)规定:在仅受恒载荷作用下,强度值应乘以恒载荷作用调整系数0.8^[25],则在仅受恒载荷作用下有

(8)K_Q3=0.72×0.8=0.576

(9)δ_Q3=0.12×0.8=0.096

(10)f_d=23.84×0.8=19.072 MPa

(1)仅受恒载荷抗力平均值μ_R与变异系数δ_R计算式为

(11)μ_R=K_AK_PK_Q1K_Q3K_Q4μ_f=1×1×0.8×0.576×0.8×67.81=24.997 5 MPa

(12)δ_R=

$\sqrt{{\delta }_{{K}_{A}}^{2}+{\delta }_{{K}_{P}}^{2}+{\delta }_{{K}_{Q1}}^{2}+{\delta }_{{K}_{Q3}}^{2}+{\delta }_{{K}_{Q4}}^{2}+{\delta }_{f}^{2}}$

(12)=$\sqrt{0.{05}^{2}+0.{05}^{2}+0.{14}^{2}+0.{096}^{2}+0.{07}^{2}+0.{175}^{2}}$=0.263

仅受恒载荷效应平均值μ_S以及变异系数δ_S计算公式为

(13)μ_S=$\frac{{f}_{d}{K}_{B}D}{{\gamma }_{G}+{\varphi }_{C}{\gamma }_{Q}\rho }$=$\frac{19.072\times 1\times 1.06}{1.35}$=14.975 MPa

(14)δ_S=$\sqrt{{\delta }_{B}^{2}+\frac{(D{\delta }_{D}{)}^{2}}{{D}^{2}}}$=$\sqrt{0.{05}^{2}+\frac{{(1.06\times 0.07)}^{2}}{1.{06}^{2}}}$=0.086

可靠度指标β计算公式为

(15)$\beta=\ln \left(\frac{\mu_{\mathrm{R}}}{\mu_{\mathrm{S}}}\right) / \sqrt{\delta_{\mathrm{R}}^{2}+\delta_{\mathrm{S}}^{2}}$

仅受恒载荷作用下可靠度指标β计算公式为

(16)$\begin{aligned}\beta & =\ln \left(\frac{\mu_{\mathrm{R}}}{\mu_{\mathrm{S}}}\right) / \sqrt{\delta_{\mathrm{R}}^{2}+\delta_{\mathrm{S}}^{2}} \\& =\frac{\ln \left(\frac{24.9975}{12.43}\right)}{\sqrt{0.263^{2}+0.086^{2}}}=1.8496\end{aligned}$

(2)D+O组合下抗力平均值μ_R与变异系数δ_R计算式为

(17)μ_R=K_AK_PK_Q1K_Q3K_Q4μ_f=1×1×0.8×0.72×0.8×67.81=31.25 MPa

δ_R=

$\sqrt{{\delta }_{{K}_{A}}^{2}+{\delta }_{{K}_{P}}^{2}+{\delta }_{{K}_{Q1}}^{2}+{\delta }_{{K}_{Q3}}^{2}+{\delta }_{{K}_{Q4}}^{2}+{\delta }_{f}^{2}}$

$\sqrt{0.{05}^{2}+0.{05}^{2}+0.{14}^{2}+0.{12}^{2}+0.{07}^{2}+0.{175}^{2}}$

(18)=0.273

恒载荷+办公楼面活动载荷(D+O)组合效应平均值以及变异系数计算式为

(19)μ_S=$\frac{{f}_{d}{K}_{B}(D+O\rho )}{{\gamma }_{G}+{\gamma }_{Q}\rho }$=$\frac{23.84\times 1\times (1.06+0.524\times 0.5)}{1.2+1.4\times 0.5}$=16.59 MPa

(20)δ_S=$\sqrt{{\delta }_{B}^{2}+\frac{(D{\delta }_{D}{)}^{2}+(O{\delta }_{O}{\rho )}^{2}}{{(D+O\rho )}^{2}}}$=$\sqrt{0.{05}^{2}+\frac{{(1.06\times 0.07)}^{2}+{(0.524\times 0.288\times 0.5)}^{2}}{{(1.06+0.524\times 0.5)}^{2}}}$=0.094 38

恒载荷+办公楼面活载荷(D+O)组合作用下,可靠度指标β计算式为

(21)$\begin{aligned}\beta & =\ln \left(\frac{\mu_{\mathrm{R}}}{\mu_{\mathrm{S}}}\right) / \sqrt{\delta_{\mathrm{R}}^{2}+\delta_{\mathrm{S}}^{2}} \\& =\frac{\ln \left(\frac{31.25}{16.59}\right)}{\sqrt{0.273^{2}+0.09438^{2}}} \\& =2.19\end{aligned}$

式中:μ_f为方竹构件抗压对数正态分布随机变量平均值;δ_f为方竹构件抗压对数正态分布随机变量变异系数;μ_f、δ_f的取值均从MATLAB软件中计算得出。γ_G为恒载荷分项系数;γ_Q为活载荷分项系数。按照《建筑结构荷载规范》GB 50009—2012中3.2.4规定:当永久荷载效应对结构不利时,对由恒载荷效应控制的组合应取1.2;活载荷的分项系数取1.4^[27]。对由永久荷载效应控制的组合应取1.35。

故仅在恒载荷作用下,ρ=0时,β=1.85。恒载荷+办公楼面活载荷(D+O)组合,ρ=0.5情况下,β=2.19。重复上述计算方法,分别对恒载荷+住宅楼面活荷载(D+R)、恒载荷+办公楼面活荷载(D+O)、恒载荷+雪荷载(D+S)、恒载荷+风荷载(D+W)四种情况、荷载比值ρ取7 种情况:ρ=0,0.25,0.5,1,2,3,4的条件下进行可靠度计算,结果如表8所示。

由表8可知,ρ取0~4时,五种情况均不满足可靠度指标。因此,参照《木结构设计标准》(GB 50005—2017):对不满足可靠度指标的设计值进一步调整,当有雪荷载作用时强度设计值应乘以调整系数0.83,风荷载作用时强度设计值乘以调整系数0.91;当楼面(屋面)可变荷载标准值Q_k与永久荷载标准值G_k的比率ρ<1.0(ρ=Q_k/G_k)时,应乘以调整系数K_d,且K_d<1.0^[25],公式为

(22)K_d=0.83+0.17ρ

调整后的顺纹受压可靠度指标β,如表9所示。

由表9可知,调整后的调整后顺纹受压可靠度指标β仍不满足要求,为了满足《建筑结构可靠度设计统一标准》(GB 50068—2018)对延性构件可靠度指标 β≥3.2的要求,在仅受恒载荷作用下的调整后的强度设计值乘以折减系数0.828进行校正;恒载荷与住宅楼面活荷载组合的情况,将调整后的强度设计值乘以折减系数0.763进行校正;恒载荷与办公楼面活荷载组合的情况,将调整后的强度设计值乘以折减系数0.782进行校正;恒载荷与风荷载组合的情况,将调整后的强度设计值乘以折减系数0.683进行校正;恒载荷与雪荷载组合的情况,将调整后的强度设计值乘以折减系数0.718进行校正。调整后的顺纹受压可靠度指标β如表10所示。

调整后的顺纹受压可靠度指标β满足>延性破坏可靠度指标β=3.2。

综上所述,取可靠度指标β=3.2、仅受恒载荷作用下时,将方竹顺纹受压强度设计值乘以调整系数0.55;荷载作用组合为恒载荷+住宅楼面活荷载时,当载荷比ρ=0.25时,将方竹顺纹受压强度设计值乘以调整系数0.67,当载荷比ρ=0.5时,将方竹顺纹受压强度设计值乘以调整系数0.70,当载荷比ρ≥1时,将方竹顺纹受压强度设计值乘以调整系数0.76;荷载作用组合为恒载荷+办公楼面活荷载时,当载荷比ρ=0.25时,将方竹顺纹受压强度设计值乘以调整系数0.68,当载荷比ρ=0.5时,将方竹顺纹受压强度设计值乘以调整系数0.72,当载荷比ρ≥1时,将方竹顺纹受压强度设计值乘以调整系数0.78;荷载作用组合为恒载荷+风荷载时,将方竹顺纹受压强度设计值乘以调整系数0.62;荷载作用组合为恒载荷+雪荷载时,将方竹顺纹受压强度设计值乘以调整系数0.60。满足延性破坏可靠指标的调整系数如表11所示。

满足延性破坏可靠度指标β≥3.2,且取5种组合情况下修正系数最小值:R=0.55时,方竹的顺纹抗压强度设计值为

(23)f_d=23.84×0.55=13.112 MPa

5 结论

收起

本文共测试了66 个顺纹受压试样、45 个顺纹受拉试样,按照建筑用竹材物理力学性能试验方法,对其进行力学性能试验,通过IQR准则和箱线图法去除所有异常值后,剩余62 个顺纹受压、38 个顺纹受拉有效数据。通过计算与分析,可以得出以下结论。

(1)方竹顺纹受压主要经历3个阶段:弹性变形阶段、屈服阶段和局部径缩阶段。弹性变形阶段的变形是可恢复的,塑性变形后,变形不可恢复。

(2)方竹顺纹受拉为脆性破坏,在达到极限抗拉强度之前,试样无明显的塑性变形。

(3)用卡方检验判定:方竹强度概率分布服从正态分布、对数正态分布,顺纹抗压强度用对数正态分布拟合效果好,顺纹抗拉强度用正态分布拟合效果更好。

(4)参照木结构设计标准和毛竹强度设计值确定方法,计算出方竹顺纹抗压强度标准值和设计值。方竹顺纹抗压强度平均值、强度标准值、强度设计值分别为:66.78、48.01、23.84 MPa;方竹顺纹抗拉强度平均值、强度标准值、强度设计值分别为:158.75、83.75、30.92 MPa。

(5)与毛竹、侧压竹集成材、落叶松、杉木相比,方竹的强度设计值是可行的。

(6)参照《木结构设计标准》(GB 50005—2017)对方竹构件抗压进行了可靠度分析。为了满足《建筑结构可靠度设计统一标准》(GB 50068—2018)对延性破坏可靠度指标β≥3.2的要求。仅受恒载荷作用下时,方竹顺纹受压强度设计值乘以调整系数0.55;荷载作用组合为恒载荷+住宅楼面活荷载时,方竹顺纹受压强度设计值乘以调整系数0.67;荷载作用组合为恒载荷+办公楼面活荷载时,方竹顺纹受压强度设计值乘以调整系数0.68;荷载作用组合为恒载荷+风荷载时,将方竹顺纹受压强度设计值乘以调整系数0.62;荷载作用组合为恒载荷+雪荷载时,将方竹顺纹受压强度设计值乘以调整系数0.60。

(7)经过可靠度分析后,方竹顺纹抗压强度设计值为13.11 MPa。

基金

收起

2022年云南省中青年学术和技术带头人后备人才项目(202305AC160074)
云南省林草联合专项(202404CB090018)

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

孔晓燕, 余勇, 万坤. 昭通市竹笋加工业发展现状及对策分析[J]. 安徽农业科学, 2024, 52(4): 90-92.

Kong

Xiaoyan

, Yu

Yong

, Wan

Kun

. Current situation and countermeasures of bamboo shoot processing industry in Zhaotong[J]. Journal of Anhui Agricultural Sciences, 2024, 52(4): 90-92.

[2]

甘立辰. 昭通市方竹资源利用现状及发展分析[J]. 农业技术与装备, 2024(1): 69-71.

Gan

Lichen

. Analysis of the current situation and development of Fangzhu resources in Zhaotong City[J]. Agricultural Technology & Equipment, 2024(1): 69-71.

[3]

刘可为, 奥利弗·弗里斯. 全球竹建筑概述——趋势和挑战[J]. 世界建筑, 2013(12): 27-34.

Liu

Kewei

, Oliver

Fries

. Overview of global bamboo architecture trends and challenges[J]. World Architecture, 2013 (12): 27-34.

[4]

周军文, 黄东升, 沈玉蓉. 重组竹横纹销槽承压强度的试验研究[J]. 科学技术与工程, 2017, 17(32): 305-309.

Zhou

Junwen

, Huang

Dongsheng

, Shen

Yurong

. Experimental study on the bearing strength of recombinant bamboo stellar groove[J]. Science Technology and Engineering, 2017, 17(32): 305-309.

[5]

张亚慧, 黄宇翔, 于文吉, 等. 我国竹产业的发展历程、现状及趋势[J]. 中国人造板, 2019, 26(6): 32-36.

Zhang

Yahui

, Hhuang

Yuxiang

, Yu

Wenji

, et al. Development, current situation and trend of bamboo industry in China[J]. China Wood-Based Panels, 2019, 26(6): 32-36.

[6]

林敏, 龚媛媛, 石金明, 等. 江西的竹产业发展现状与建议[J]. 能源研究与管理, 2019(3): 1-5.

Lin

Min

, Gong

Yuanyuan

, Shi

Jinming

, et al. Development status and suggestion of bamboo industry in Jiangxi[J]. Jiangxi Energy, 2019(3): 1-5.

[7]

Chen

, Yu

, Fei

, et al. Study on performance and structural design of bamboo helmet[J]. Forests, 2022, 13(7): 1091.

[8]

黄培东, 郭丽娟, 陈俊生, 等. 不同竹龄的赤水楠竹力学性能试验分析[J]. 四川水泥, 2024(3): 96-99.

Huang

Peidong

, Guo

Lijuan

, Chen

Junsheng

, et al. Experimental analysis of mechanical properties of Chishui Nanzhu with different bamboo ages[J]. Sichuan Cement, 2024(3): 96-99.

[9]

张丹, 王戈, 张文福, 等. 毛竹圆竹力学性能的研究[J]. 中南林业科技大学学报, 2012, 32(7): 119-123.

Zhang

Dan

, Wang

, Zhang

Wenfu

, et al. Mechanical properties of phyllostachys pubescens[J]. Journal of Central South University of Forestry & Technology, 2012, 32(7): 119-123.

[10]

谢九龙, 齐锦秋, 周亚巍, 等. 慈竹材物理力学性质研究[J]. 竹子研究汇刊, 2011, 30(4): 30-34.

Xie

Jiulong

, Qi

Jinqiu

, Zhou

Yawei

, et al. Study on the physical and mechanical properties of bamboo[J]. Journal of Bamboo Research, 2011, 30(4): 30-34.

[11]

愈友明, 金永明, 於琼花, 等. 雷竹竹材物理力学性质变异规律的研究[J]. 竹子研究汇刊, 2004, 23(2): 50-54.

Youming

, Jin

Yongming

, Wu

Qionghua

, et al. A study on the variation pattern of physical-mechanical properties of phyllostachys praecox wood[J]. Journal of Bamboo Research, 2004, 23(2): 50-54.

[12]

邓友生, 程志和. 竹材结构的抗压试验研究[J]. 科学技术与工程, 2018, 18(27): 223-227.

Deng

Yousheng

, Cheng

Zhihe

. Compressive test study of bamboo structure[J]. Science Technology and Engineering, 2018, 18(27): 223-227.

[13]

Ming

C Y T

, Jye

W K

, Ahmad

H A I

. Mechanical properties of bamboo and bamboo composites: a review[J]. Journal of Advanced Research in Materials Science, 2017, 35(1): 7-26.

[14]

Zhang

, Yu

, Dai

, et al. Bamboo structure and its impact on mechanical properties: a case study of bambusa arundinaceae[J]. Forests, 2024, 15(5): 762.

[15]

黄维, 董文渊. 威信县天然方竹林资源及阻止种群退化培育技术[J]. 林业科技情报, 2022, 54(4): 96-98.

Huang

Wei

, Dong

Wenyuan

. Analysis on natural bamboo forest resources in Weixin County and cultivation techniques to prevent population degradation[J]. Forestry Science and Technology Information, 2022, 54(4): 96-98.

[16]

龙元丽, 杨宇明, 黄启贵, 等. 云南昭通原生竹类分布特征研究[J]. 西部林业科学, 2020, 49(5): 136-141.

Long

Yuanli

, Yang

Yuming

, Huang

Qigui

, et al. The characteristics of native bamboo species in Zhaotong[J]. Journal of West China Forestry Science, 2020, 49(5): 136-141.

[17]

樊承谋, 潘景龙, 陈志勇, 等. 建筑用竹材物理力学性能试验方法: JG/T 199—2007[S]. 北京: 中国标准出版社, 2007.

Fan

Chengmou

, Pan

Jinglong

, Chen

Zhiyong

, et al. Test methods for physical and mechanical properties of bamboo materials used in construction: JG/T 199—2007[S]. Beijing: Standards Press of China, 2007.

[18]

王军芳, 卢超丰, 田尔布, 等. 三明毛竹材的顺纹抗拉力学性能分析[J]. 三明学院学报, 2021, 38(6): 93-101.

Wag

Junfang

, Lu

Chaofeng

, Tian

Erbu

, et al. Analysis of tensile mechanical properties of Sanming moso bamboo[J]. Journal of Sanming University, 2021, 38(6): 93-101.

[19]

郝际平, 申国臣, 田黎敏, 等. 毛竹力学强度标准值和设计值的确定方法[J]. 安徽农业大学学报, 2020, 47(1): 56-61.

Hao

Jiping

, Shen

Guochen

, Tian

Limin

, et al. Methods for determining the standard value and design value of mechanical strength of moso bamboo[J]. Journal of Anhui Agricultural University, 2020, 47(1): 56-61.

[20]

苏光荣, 李贤军, 胡嘉裕, 等. 重组竹尺寸稳定性及力学特性[J]. 中南林业科技大学学报, 2022, 42(2): 159-168.

Guangrong

, Li

Xianjun

, Hu

Jiayu

, et al. Dimensional stability and mechanical properties of recombinant bamboo[J]. Journal of Central South University of Forestry & Technology, 2022, 42(2): 159-168.

[21]

肖纲要, 李霞镇, 钟永. 结构用重组竹的顺纹抗压力学性能试验研究[J]. 木材加工机械, 2019, 30(3): 4-8.

Xiao

Gangyao

, Li

Xiazhen

, Zhong

Yong

. Experimental study on the compressive properties of recombinant bamboo with structure[J]. Wood Processing Machinery, 2019, 30(3): 4-8.

[22]

Liu

, Zhou

, Fu

, et al. Bending strength design method of phyllostachys edulis bamboo based on classification[J]. Polymers, 2022, 14(7): 1418.

[23]

Kuang

, Liu

, Zhou

, et al. Analysis method of design strengths of P. edulis bamboo[J]. Forests, 2022, 13(4): 526.

[24]

田黎敏, 靳贝贝, 郝际平. 现代竹结构的研究与工程应用[J]. 工程力学, 2019, 36(5): 1-18, 27.

Tian

Limin

, Jin

Beibei

, Hao

Jiping

. Research and engineering application of modern bamboo structures[J]. Engineering Mechanics, 2019, 36 (5): 1-18, 27.

[25]

中华人民共和国住房和城乡建设标准定额研究所. 木结构设计标准: GB 50005—2017[S]. 北京: 中国建筑工业出版社, 2017.

Institute of Housing and Urban Rural Development standards and Quotas of the People’s Republic of China. Design standard for wooden structures: GB 50005—2017[S]. Beijing: China Construction Industry Press, 2017.

[26]

陈伯望, 汤春安, 高丹萍. 侧压竹集成材力学性能试验研究[D]. 长沙: 中南林业科技大学, 2020, 52(3): 142-148.

Chen

Bowang

, Tang

Chunan

, Gao

Danping

. A study on the strength values of lateral pressure bamboo laminated timber for structural purposes[J]. Building Structure, 2022, 52 (3): 142-148.

[27]

刘鹏程, 周期石, 田杰夫, 等. 原竹材料抗弯性能试验研究[J]. 建筑科学与工程学报, 2021, 38(4): 101-109.

Liu

Pengcheng

, Zhou

Qishi

, Tian

Jiefu

, et al. Experimental study on bending resistance of original bamboo material[J]. Journal of Building Science and Engineering, 2021, 38(4): 101-109.

2025年第25卷第7期

PDF下载

168

引用本文

BibTeX

文章信息

doi: 10.12404/j.issn.1671-1815.2402880

接收时间：2024-04-19
首发时间：2026-03-30
出版时间：2025-03-08

补充材料

相关文章

文章信息

作者

出版历史

收稿日期：2024-04-19
修回日期：2024-06-05

基金

2022年云南省中青年学术和技术带头人后备人才项目(202305AC160074)

云南省林草联合专项(202404CB090018)

作者信息

¹ 西南林业大学土木工程学院, 昆明 650224

² 西南林业大学材料与化工学院, 昆明 650224

³ 云南省林业调查规划院资源调查研究中心, 昆明 650051

通讯作者:

^* 张庆文(1966—),男,汉族,云南个旧人,博士,教授,博士生导师。研究方向:森林工程、工程力学。E-mail:ytczqw@163.com。

参考文献

分享链接

https://castjournals.cast.org.cn/joweb/kxjsygc/CN/10.12404/j.issn.1671-1815.2402880

分享至

全文二维码

扫描看全文

引用本文

BibTeX

本文的引用情况

2种不同金属材料的力学参数

科 Family	属数 Number of genus	种数 Number of species	占总种数比例 Percentage of total species (%)	属 Genus	种数 Number of species	占总种数比例 Percentage of total species (%)
鹅膏菌科Amanitaceae	2	11	5.26	鹅膏菌属 Amanita	10	4.78
小菇科 Mycenaceae	2	12	5.74	丝盖伞属 Inocybe	5	2.39
多孔菌科 Polyporaceae	8	14	6.70	蜡蘑属 Laccaria	5	2.39
红菇科 Russulaceae	3	23	11.00	小皮伞属 Marasmius	6	2.87
				小菇属 Mycena	11	5.26
				光柄菇属 Pluteus	5	2.39
				红菇属 Russula	17	8.13
				栓菌属 Trametes	5	2.39

关闭全屏

BibTeX
EndNote
RefWorks
TxT

试验号	水平	试验指标抗压强度/MPa
1	1(7.0)	1(4)	1(14.5)	1	68.02
2	1(7.0)	2(5)	2(15.0)	2	69.17
3	1(7.0)	3(6)	3(15.5)	3	95.59
4	2(7.5)	1	2	3	75.85
5	2(7.5)	2	3	1	69.96
6	2(7.5)	3	1	2	64.27
7	3(8.0)	1	3	2	67.21
8	3(8.0)	2	1	3	68.44
9	3(8.0)	3	2	1	65.63
K₁	232.78	211.08	200.73	203.61
K₂	210.08	207.57	210.65	200.65
K₃	201.28	225.49	232.76	239.88
k₁	77.59	70.36	66.91	67.87
k₂	70.03	69.19	70.22	66.88
k₃	67.09	75.16	77.59	79.96
R	10.50	5.97	10.68	12.09

试验号

水平

试验指标抗
压强度/MPa

A(含
水率/%)

B(壁
厚/mm)

C(高
度/mm)

综合

1(7.0)

1(4)

1(14.5)

68.02

1(7.0)

2(5)

2(15.0)

69.17

1(7.0)

3(6)

3(15.5)

95.59

2(7.5)

75.85

2(7.5)

69.96

2(7.5)

64.27

3(8.0)

67.21

3(8.0)

68.44

3(8.0)

65.63

K₁

232.78

211.08

200.73

203.61

K₂

210.08

207.57

210.65

200.65

K₃

201.28

225.49

232.76

239.88

k₁

77.59

70.36

66.91

67.87

k₂

70.03

69.19

70.22

66.88

k₃

67.09

75.16

77.59

79.96

10.50

5.97

10.68

12.09

试验类型	力学性能	试样数量	平均值/MPa	标准差/MPa	变异系数	含水率/%	密度/(kg·m^-3)	泊松比	弹性模量
顺纹受压	顺纹抗压强度	62	66.78	11.41	0.17	7.5	752.275	0.33	1 814.24
顺纹受拉	顺纹抗拉强度	38	158.75	45.59	0.29	7.5	752.275	0.4	1 822.25

试验类型

力学性能

试样数量

平均值/MPa

标准差/MPa

变异系数

含水率/%

密度/(kg·m^-3)

泊松比

弹性模量

顺纹受压

顺纹抗压强度

66.78

11.41

0.17

7.5

752.275

0.33

1 814.24

顺纹受拉

顺纹抗拉强度

158.75

45.59

0.29

7.5

752.275

0.4

1 822.25

参数x	区间中点x_i	实测个数n_i	理论概率		理论个数
[40,50)	45	4	0.05	0.04	3	2.37
[50,60)	55	11	0.19	0.22	11.67	13.92
[60,70)	65	29	0.34	0.35	20.88	21.68
[70,80)	75	8	0.28	0.25	17.63	15.20
[80,90)	85	8	0.11	0.10	7.05	6.42
[90,100]	95	2	0.02	0.03	1.31	1.91
实际个数n_i求和		${\sum }_{i}^{}$n_i=62		${\sum }_{i}^{}$n_i${\stackrel{\wedge }{p}}_{i}$=61.54	${\sum }_{i}^{}$n_i${\stackrel{\wedge }{p}}_{i}$=61.5

参数x

区间中点x_i

实测个数n_i

理论概率

理论个数

正态分布

对数正态分布

正态分布

对数正态分布

[40,50)

0.05

0.04

2.37

[50,60)

0.19

0.22

11.67

13.92

[60,70)

0.34

0.35

20.88

21.68

[70,80)

0.28

0.25

17.63

15.20

[80,90)

0.11

0.10

7.05

6.42

[90,100]

0.02

0.03

1.31

1.91

实际个数n_i求和

${\sum }_{i}^{}$

n_i=62

${\sum }_{i}^{}$

n_i

${\stackrel{\wedge }{p}}_{i}$

=61.54

${\sum }_{i}^{}$

n_i

${\stackrel{\wedge }{p}}_{i}$

=61.5

试验类型	顺纹受压	顺纹受拉
强度标准值f_k/MPa	48.01	83.75
抗力分项系数γ_R	1.45	1.95
荷载持续时间影响系数均值K_DOL	0.72	0.72
强度设计值f_d/MPa	23.84	30.92

试验类型

顺纹受压

顺纹受拉

强度标准值f_k/MPa

48.01

83.75

抗力分项系数γ_R

1.45

1.95

荷载持续时间影响系数均值K_DOL

0.72

强度设计值f_d/MPa

23.84

30.92

类别	f_c,avg/MPa	f_c,_k/MPa	f_c,d/MPa
昭通方竹	66.78	48.01	23.84
毛竹 ^[19]	60.80	45.58	22.32
毛竹^[18]	54.04	53.14	15.26
东北落叶松^[25]	52.2	—	15
杉木^[25]	42.8	—	10

类别

f_c,avg/MPa

f_c,_k/MPa

f_c,d/MPa

昭通方竹

66.78

48.01

23.84

毛竹 ^[19]

60.80

45.58

22.32

毛竹^[18]

54.04

53.14

15.26

东北落叶松^[25]

52.2

—

杉木^[25]

42.8

—

类别	f_t,avg/MPa	f_t,k/MPa	f_t,d/MPa
昭通方竹	158.75	83.75	30.92
侧压竹集成材^[26]	111.7	84.1	17.4
东北落叶松^[25]	122.6	—	9.5
杉木^[25]	81.6	—	7.5

类别

f_t,avg/MPa

f_t,k/MPa

f_t,d/MPa

昭通方竹

158.75

83.75

30.92

侧压竹集成材^[26]

111.7

84.1

17.4

东北落叶松^[25]

122.6

—

9.5

杉木^[25]

81.6

—

7.5

随机变量	平均值/标准值	变异系数
K_A	1.000	0.050
K_P	1.000	0.050
K_B	1.000	0.050
K_Q	0.720	0.120
K_Q1	0.80	0.140
K_Q3	0.720	0.120
K_Q4	0.800	0.070
D	1.060	0.070
R	0.644	0.233
O	0.524	0.288
W	1.000	0.190
S	1.040	0.220

随机变量

平均值/标准值

变异系数

K_A

1.000

0.050

K_P

1.000

0.050

K_B

1.000

0.050

K_Q

0.720

0.120

K_Q1

0.80

0.140

K_Q3

0.720

0.120

K_Q4

0.800

0.070

1.060

0.070

0.644

0.233

0.524

0.288

1.000

0.190

1.040

0.220

恒载荷+住宅楼面活载荷(D+R)
ρ	0	0.25	0.5	1.0	2.0	3.0	4
β	1.849 6	1.781 7	2.045 8	2.354 2	2.615 0	2.719 0	2.771 0
恒载荷+办公楼面活载荷(D+O)
ρ	0	0.25	0.5	1.0	2.0	3.0	4
β	1.849 6	1.865 9	2.192 4	2.578 2	2.899 1	3.018 4	3.076 2
恒载荷+风载荷(D+W)
ρ	0	0.25	0.5	1.0	2.0	3.0	4
β	1.849 6	1.536 5	1.623 5	1.708 2	1.765 3	1.783 8	1.792 0
恒载荷+雪载荷(D+S)
ρ	0	0.25	0.5	1.0	2.0	3.0	4
β	1.849 6	1.505 2	1.565 4	1.612 5	1.630 7	1.630 7	1.628 1

恒载荷+住宅楼面活载荷(D+R)

0.25

0.5

1.0

2.0

3.0

1.849 6

1.781 7

2.045 8

2.354 2

2.615 0

2.719 0

2.771 0

恒载荷+办公楼面活载荷(D+O)

0.25

0.5

1.0

2.0

3.0

1.849 6

1.865 9

2.192 4

2.578 2

2.899 1

3.018 4

3.076 2

恒载荷+风载荷(D+W)

0.25

0.5

1.0

2.0

3.0

1.849 6

1.536 5

1.623 5

1.708 2

1.765 3

1.783 8

1.792 0

恒载荷+雪载荷(D+S)

0.25

0.5

1.0

2.0

3.0

1.849 6

1.505 2

1.565 4

1.612 5

1.630 7

1.628 1

恒载荷+住宅楼面活载荷(D+R)
ρ	0	0.25	0.5	1.0	2.0	3.0	4
β	2.522 3	2.259 0	2.354 4	2.354 2	2.615 0	2.719 0	2.771 0
恒载荷+办公楼面活载荷(D+O)
ρ	0	0.25	0.5	1.0	2.0	3.0	4
β	2.522 3	2.342 5	2.499 9	2.578 2	2.899 1	3.018 4	3.072 6
恒载荷+风载荷(D+W)
ρ	0	0.25	0.5	1.0	2.0	3.0	4
β	2.522 3	1.866 8	1.950 9	2.028 3	2.074 5	2.086 5	2.090 5
恒载荷+雪载荷(D+S)
ρ	0	0.25	0.5	1.0	2.0	3.0	4
β	2.522 3	2.155 6	2.206 5	2.233 1	2.223 4	2.207 6	2.195 2

恒载荷+住宅楼面活载荷(D+R)

0.25

0.5

1.0

2.0

3.0

2.522 3

2.259 0

2.354 4

2.354 2

2.615 0

2.719 0

2.771 0

恒载荷+办公楼面活载荷(D+O)

0.25

0.5

1.0

2.0

3.0

2.522 3

2.342 5

2.499 9

2.578 2

2.899 1

3.018 4

3.072 6

恒载荷+风载荷(D+W)

0.25

0.5

1.0

2.0

3.0

2.522 3

1.866 8

1.950 9

2.028 3

2.074 5

2.086 5

2.090 5

恒载荷+雪载荷(D+S)

0.25

0.5

1.0

2.0

3.0

2.522 3

2.155 6

2.206 5

2.233 1

2.223 4

2.207 6

2.195 2

恒载荷+住宅楼面活载荷(D+R)
ρ	0	0.25	0.5	1.0	2.0	3.0	4
β	3.203 6	3.205 5	3.294 1	3.273 0	3.495 6	3.573 2	3.607 0
恒载荷+办公楼面活载荷(D+O)
ρ	0	0.25	0.5	1.0	2.0	3.0	4
β	3.203 6	3.201 7	3.351 2	3.405 8	3.681 6	3.768 7	3.800 4
恒载荷+风载荷(D+W)
ρ	0	0.25	0.5	1.0	2.0	3.0	4
β	3.203 6	3.201 9	3.274 3	3.322 1	3.324 4	3.310 2	3.297 4
恒载荷+雪荷载(D+S)
ρ	0	0.25	0.5	1.0	2.0	3.0	4
β	3.203 6	3.312 1	3.346 4	3.336 5	3.277 3	3.233 4	3.203 4

恒载荷+住宅楼面活载荷(D+R)

0.25

0.5

1.0

2.0

3.0

3.203 6

3.205 5

3.294 1

3.273 0

3.495 6

3.573 2

3.607 0

恒载荷+办公楼面活载荷(D+O)

0.25

0.5

1.0

2.0

3.0

3.203 6

3.201 7

3.351 2

3.405 8

3.681 6

3.768 7

3.800 4

恒载荷+风载荷(D+W)

0.25

0.5

1.0

2.0

3.0

3.203 6

3.201 9

3.274 3

3.322 1

3.324 4

3.310 2

3.297 4

恒载荷+雪荷载(D+S)

0.25

0.5

1.0

2.0

3.0

3.203 6

3.312 1

3.346 4

3.336 5

3.277 3

3.233 4

3.203 4

恒载荷	R=0.8×0.83×0.828=0.549 79
恒载荷+住宅楼面活载荷(D+R)	ρ=0.25时R=(0.83+0.17×0.25)×0.763= 0.665 175 ρ=0.5时R=(0.83+0.17×0.5)×0.763=0.698 145 ρ≥1时R=0.763
恒载荷+办公楼面活载荷(D+O)	ρ=0.25时R=(0.83+0.17×0.25)×0.782= 0.682 295 ρ=0.5时R=(0.83+0.17×0.5)×0.782=0.715 53 ρ≥1时R=0.782
恒载荷+风载荷(D+W)	R=0.91×0.683=0.621 53
恒载荷+雪载荷(D+S)	R=0.83×0.718=0.595 94

恒载荷

R=0.8×0.83×0.828=0.549 79

恒载荷+住宅楼面活载荷(D+R)

ρ=0.25时R=(0.83+0.17×0.25)×0.763=
0.665 175
ρ=0.5时R=(0.83+0.17×0.5)×0.763=0.698 145
ρ≥1时R=0.763

恒载荷+办公楼面活载荷(D+O)

ρ=0.25时R=(0.83+0.17×0.25)×0.782=
0.682 295
ρ=0.5时R=(0.83+0.17×0.5)×0.782=0.715 53
ρ≥1时R=0.782

恒载荷+风载荷(D+W)

R=0.91×0.683=0.621 53

恒载荷+雪载荷(D+S)

R=0.83×0.718=0.595 94
