科学技术与工程

序号	基线	新增检测层	Swin Transformer	SIoU	Soft- NMS	准确率 /%	召回率 /%	mAP_0.5 /%
a	√	—	—	—	—	73.5	61.2	65.4
b	√	√	—	—	—	74.5	64.0	69.1
c	√	√	√	—	—	79.4	63.2	70.5
d	√	√	√	√	—	80.2	65.4	71.8
e	√	√	√	√	√	80.4	65.6	75.1

序号	基线	新增检测层	Swin Transformer	SIoU	Soft- NMS	准确率 /%	召回率 /%	mAP_0.5 /%
a	√	—	—	—	—	73.5	61.2	65.4
b	√	√	—	—	—	74.5	64.0	69.1
c	√	√	√	—	—	79.4	63.2	70.5
d	√	√	√	√	—	80.2	65.4	71.8
e	√	√	√	√	√	80.4	65.6	75.1

类别	准确率/%			mAP_0.5/%
pedestrians	80.1	87.3	81.9	83.6	80.5	88.6
riders	67.0	73.4	40.5	47.6	50.3	61.7
平均值	73.5	80.4	61.2	65.6	65.4	75.1

类别	准确率/%			mAP_0.5/%
pedestrians	80.1	87.3	81.9	83.6	80.5	88.6
riders	67.0	73.4	40.5	47.6	50.3	61.7
平均值	73.5	80.4	61.2	65.6	65.4	75.1

算法	准确率/%	召回率/%	mAP_0.5/%
Faster RCNN	—	—	61.5
YOLOv3 YOLOv5	74.7 73.5	63.6 61.2	70.5 65.4
YOLOv7	77.3	62.6	70.3
YOLOv8 YOLOv9	74.4 74.7	60.9 65.5	66.3 71.5
ST-YOLO	80.4	65.4	75.1

算法	准确率/%	召回率/%	mAP_0.5/%
Faster RCNN	—	—	61.5
YOLOv3 YOLOv5	74.7 73.5	63.6 61.2	70.5 65.4
YOLOv7	77.3	62.6	70.3
YOLOv8 YOLOv9	74.4 74.7	60.9 65.5	66.3 71.5
ST-YOLO	80.4	65.4	75.1

基于Swin Transformer改进YOLO的密集场景行人检测算法

PDF下载

张森奕 , 张雪松 ^* , 郭佳琦 , 金花 , 李光宇

科学技术与工程 | 论文·自动化技术、计算机技术 2025,25(21): 9018-9027

收起

科学技术与工程 | 论文·自动化技术、计算机技术 2025, 25(21): 9018-9027

基于Swin Transformer改进YOLO的密集场景行人检测算法

全屏

张森奕, 张雪松^*, 郭佳琦, 金花, 李光宇

作者信息

大连交通大学轨道智能工程学院, 大连 116052

张森奕(1999—),男,汉族,河南上蔡人,硕士研究生。研究方向:计算机视觉。E-mail:2422272403@qq.com。

通讯作者:

^* 张雪松(1980—),男,汉族,湖北襄阳人,博士,副教授。研究方向:计算机视觉,智能优化。E-mail:zhangxuesong@djtu.edu.cn。

Improved YOLO Based on Swin Transformer for Dense Scene Pedestrian Detection Algorithm

Sen-yi ZHANG, Xue-song ZHANG^*, Jia-qi GUO, Hua JIN, Guang-yu LI

Affiliations

School of Railway Intelligent Engineering, Dalian Jiaotong University, Dalian 116052, China

出版时间: 2025-07-28 doi: 10.12404/j.issn.1671-1815.2406615

文章导航

摘要

收起

在密集场景中,常常包含众多被遮挡或者小尺度的行人目标。这样的场景对常规的目标检测模型提出了挑战,往往会出现大量的漏检和错检问题。为了解决密集场景中行人检测时出现的高漏报率和误报率问题,提出了一种新的密集场景行人检测框架ST-YOLO。首先,将YOLOv5的骨干网络中的低层小目标检测层融入特征金字塔网络和路径聚合网络结构中,增加了一个检测小目标行人检测层;其次,对YOLOv5的颈部网络进行改进,利用基于Swin Transformer的多尺度全局信息和卷积神经网络(convolutional neural networks,CNN)所提取的局部信息来构建聚合特征,提高网络的特征提取能力;并且在预测过程中引入了SIoU(scalable-IoU)损失函数,加快模型的收敛速度和提升检测能力;最后,使用Soft-NMS(soft non-maximum suppression)代替原非极大值抑制(non-maximum suppression,NMS)算法,减少非最大化抑制阶段误删除检测框问题,降低了检测算法的误报率。在Wider Person数据集上的大量实验表明,改进后的ST-YOLO算法的精度和mAP_0.5比目前主流的YOLOv9算法分别提升了5.7%和3.6%。

关键词

行人检测 / 密集场景 / Swin Transformer / YOLOv5 / 特征融合

Abstract

收起

In dense scenes, the frequent occurrence of occluded or small-scale pedestrian objects poses significant challenges to traditional object detection models, frequently leading to a high number of missed detections and false positives. In order to solve the problem of high false negative rate and false positive rate in pedestrian detection in such dense scenes, a novel dense scene pedestrian detection framework called ST-YOLO was proposed. Firstly, the low-level small object detection layer in YOLOv5's backbone network was integrated into the feature pyramid network and path aggregation network structure, adding a pedestrian detection layer for detecting small objects. Secondly, the neck network of YOLOv5 was improved by utilizing multi-scale global information based on Swin Transformer and local information extracted by convolutional neural networks (CNN) to construct aggregated features and enhance the network's feature extraction capability. And the SIoU (scalable IoU) loss function was introduced in the prediction process to accelerate the convergence speed of the model and improve detection capability. Finally, Soft NMS (soft non maximum suppression) was used instead of the original non maximum suppression (NMS) algorithm to reduce the problem of mistakenly deleting detection boxes during the non maximum suppression stage and lower the false alarm rate of the detection algorithm. A large number of experiments on the Wide Person dataset have shown that the improved ST-YOLO algorithm has improved accuracy and mAP_0.5 by 5.7% and 3.6% respectively compared to the current mainstream YOLOv9 algorithm.

Key words

object detection / dense scenes / Swin Transformer / YOLOv5 / feature fusion

引用本文

张森奕, 张雪松, 郭佳琦, 金花, 李光宇. 基于Swin Transformer改进YOLO的密集场景行人检测算法. 科学技术与工程, 2025 , 25 (21) : 9018 -9027 . DOI: 10.12404/j.issn.1671-1815.2406615

Sen-yi ZHANG, Xue-song ZHANG, Jia-qi GUO, Hua JIN, Guang-yu LI. Improved YOLO Based on Swin Transformer for Dense Scene Pedestrian Detection Algorithm[J]. Science Technology and Engineering, 2025 , 25 (21) : 9018 -9027 . DOI: 10.12404/j.issn.1671-1815.2406615

正文

收起

在当今社会,随着城市化进程的不断加速,人口密集区域的拥挤场景日益普遍^[1]。在这些场景中,行人检测成为了一项至关重要的任务,其在交通管理^[2]、安防监控^[3]、灾害预警^[4]等领域具有重要的应用价值。然而,传统的行人检测算法在面对复杂拥挤场景时往往表现不佳,存在着检测精度低、实时性差等问题。因此,研究密集场景中的行人检测算法,并提高对于这种场景下行人目标的检测精度与效率具有重要意义^[5]。

针对密集拥挤场景中的行人检测问题,众多研究者已经对YOLO(you only look once)系列^[6]和快速区域卷积神经网络(faster region convolutional neural networks,Faster R-CNN)^[7]等目标检测算法进行了多种优化和改良。高强等^[8]基于YOLOv5采用加权双向特征金字塔网络改进原始网络中的路径聚合网络,加强多尺度特征的融合能力,提高对行人目标的检测能力。贺宇哲等^[9]利用迭代检测(iterative detection,IterDet)对Faster RCNN进行改进,有效解决非极大值抑制(non-maximum suppression,NMS)算法及其改进在选择精确度和召回率之间平衡点的难题。文献[10]对交并比(intersection over union,IoU)及其变形的3种边界框回归损失函数进行了对比分析,并基于Alpha-IoU边界框回归损失函数对模型损失函数进行改进,提出了一种Focus Multihead Adaptive-YOLO密集行人检测方法,并通过实验验证了在密集场景中该方法能有效避免被遮挡行人的漏检。王程等^[11]将深度可分离卷积代替YOLOv4模型中的传统卷积,并在骨干网络的特征融合部分引入通道注意力模块,通过实验验证了该方法能有效提高小目标行人的检测精度。孙杰等^[12]在主干网络和颈部网络中加入卷积块注意力模块(convolutional block attention module,CBAM)增强网络对行人重要信息的提取能力,在保证检测精度的同时提升检测速度。文献[13]设计了一种基于全连接的特征尺度均衡模块,通过在特征金字塔的各层级之间构造不同的残差结构来进行特征平衡,辅助模型生成更高质量的特征图,使改进后的模型能够实现对密集场景下的多尺度行人目标进行精准检测。

针对密集场景中物体互相遮挡严重的问题,现提出一种新的密集场景行人检测框架ST-YOLO,利用Swin Transformer^[14]注意力机制对YOLOv5s进行改进优化。改进YOLOv5网络模型的颈部网络,添加含有Swin Transformer注意力的模块,使其具有更丰富的全局特征信息和目标特征信息,同时抑制背景等无关信息。在YOLOv5网络模型的特征融合层增加一个新的预测分支和针对密集场景的小目标检测头。通过增加多尺度感受野,提取图像的全局特征和局部特征,有利于目标推理。利用SIoU损失函数替代YOLOv5s中的CIoU(complete intersection over union)损失函数,以加速模型的收敛速度并增强模型的泛化性能力。使用Soft-NMS代替YOLOv5中原有的NMS算法,提高密集场景行人检测的精度。通过在WiderPerson数据集上进行消融实验和对比实验,验证所提出方法在密集场景中的有效性和优越性。

1 相关工作

收起

提出的ST-YOLO是一种基于Swin Transformer注意力机制的密集场景中行人检测方法,通过结合Swin Transformer和YOLO算法,利用Swin Transformer的注意力机制来增强特征表达能力,从而提升在密集场景中的检测能力。

1.1 YOLO目标检测模型

YOLO作为单阶段目标检测网络的代表,以其比Faster RCNN和Mask RCNN(mask region-based convolutional neural network)^[15]等双阶段检测方法更快的处理速度而闻名。这种方法之所以高效,是因为该方法将图像识别中的分类与定位任务合并处理,通过一步提取特征的方式,同时获得物体的类别和位置信息,显著降低了时间以及计算资源的需求。

YOLOv2^[16]采用了改良的锚框机制,在原有基础之上增加了K-means聚类以生成更贴合特定数据集的锚框;YOLOv3^[17]进一步升级,采用Darknet53作为骨干网络,增强了网络的特征提取能力;YOLOv4^[18]引入了优化版CSPDarknet53架构,并结合了特征金字塔网络(feature pyramid network,FPN)的特征融合策略,进一步提升了检测性能。在YOLO系列算法的发展进程中,YOLOv5脱颖而出,引入了一系列革新的改良。该版本根据模型的深度和宽度,提供了一套多样化的复杂度选择,涵盖YOLOv5n、YOLOv5s、YOLOv5m、YOLOv5l和YOLOv5x共5种不同规模的模型以应对不同的应用需求和运算能力。YOLOv7^[19]采用了更深的网络结构,并引入了一些新的性能优化技术,如瓶颈注意力模块(bottleneck attention module,BAM)等,从而在精度方面有了提升。YOLOv8使用了Anchor-Free的思想,将跨阶段部分融合模块(cross stage partial network with bottleneck,C3)被替换成卷积融合模块(conv2d with fusion,C2f),实现了模型的轻量化。

YOLOv5包括4个如下主要部分。

(1)输入层:进行数据预处理。

(2)特征提取骨干网络(Backbone):采用CSPDarknet53加上快速空间金字塔池化(spatial pyramid pooling fast,SPPF)技术以增强特征提取。

(3)特征融合层(Neck):利用路径聚合网络(path aggregation network,PANet)^[20]来增强特征之间的联系,YOLOv5的特征融合层结构。

(4)检测输出层(Head):负责输出识别结果,在CIoU边界框损失函数以及NMS非极大值抑制的计算约束下输出检测分类结果和置信度。

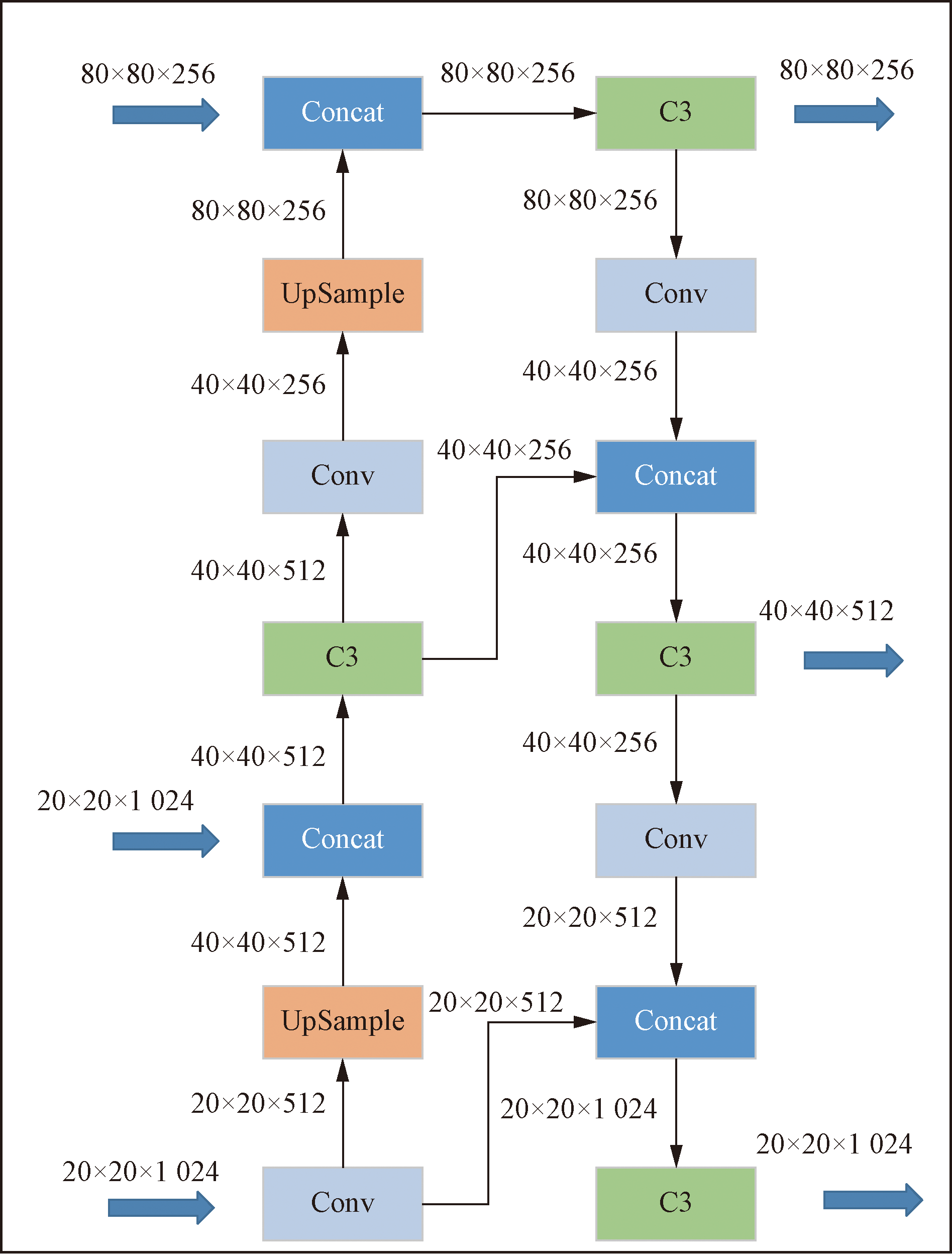

考虑到在检测实时性和精度之间取得更好的平衡,选择YOLOv5s特征融合层作为基础模型,如图1所示。

1.2 Swin Transformer注意力机制

近年来,由于Transformer^[21]在自然语言处理领域的强大表现力,在计算机视觉中逐渐崭露头角。Swin Transformer和Detection Transformer^[22]等基于视觉Transformer检测算法陆续出现,其基于全局交互机制的信息提取能力是卷积神经网络所不具备的。Swin Transformer(简称Swin-T)提出了一项利用滑窗操作的策略,将注意力局限于单个窗口中,使得计算复杂度与输入图片的规模成线性关系,这一举措极大地降低了网络的计算负担。Swin-T由4个基本块组成,这些基本块结构完全相同,如图2所示。

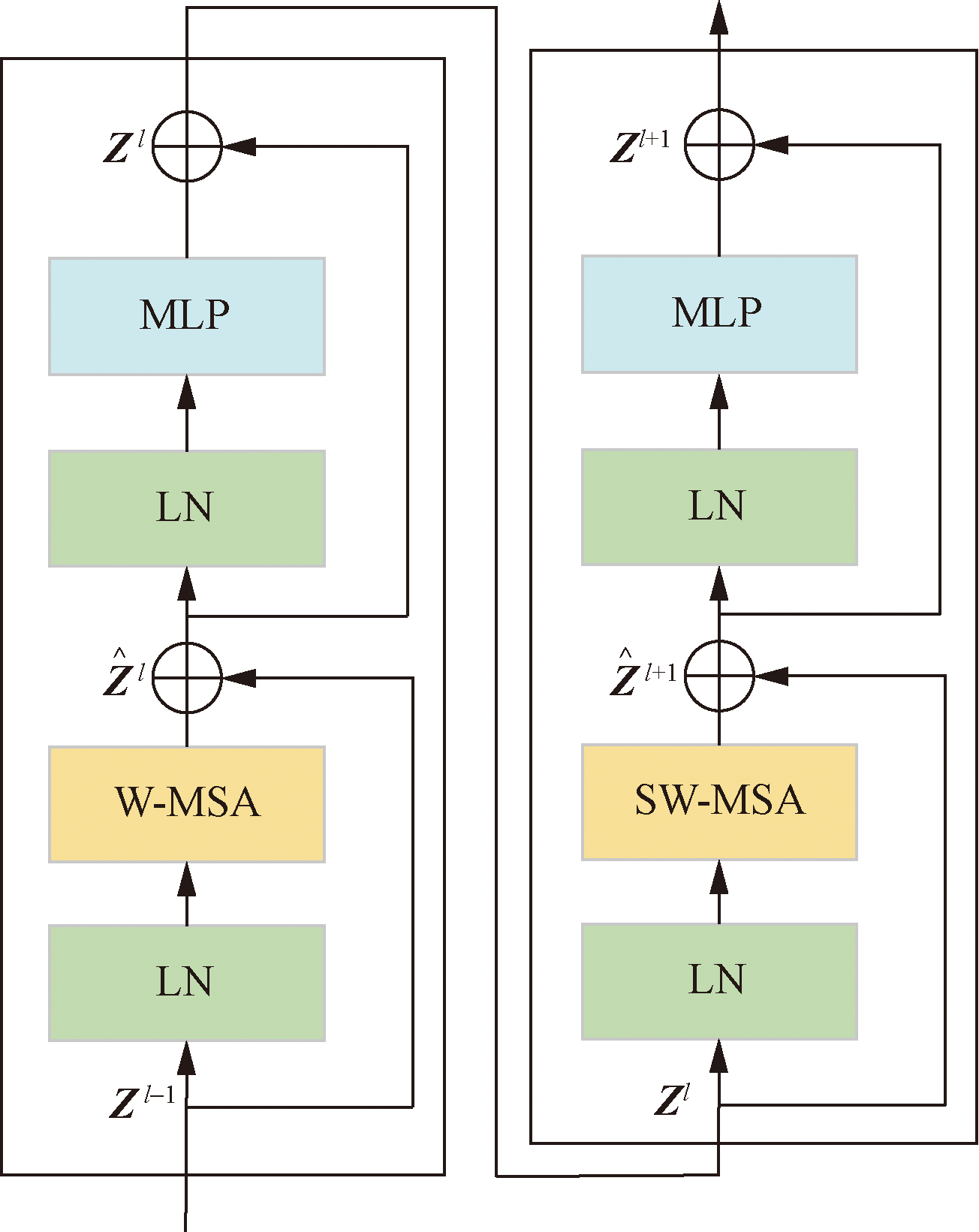

在Swin-T网络内部,输入图像经过4个阶段的处理后,会逐渐产生不同通道数和分辨率的特征图,随后将其输入若干个堆叠的Swin-T Blocks中进行处理。在每个Swin-T Blocks内部,根据式(1)~式(4)进行计算。

(1)$\hat{\boldsymbol{Z}}^{l}=\operatorname{W-MSA}\left[\operatorname{LN}\left(\boldsymbol{Z}^{l-1}\right)\right]+\boldsymbol{Z}^{l-1}$

(2)$\boldsymbol{Z}^{l}=\operatorname{MLP}\left[\operatorname{LN}\left(\hat{\boldsymbol{Z}}^{l}\right)\right]+\hat{\boldsymbol{Z}}^{l}$

(3)$\hat{\boldsymbol{Z}}^{l+1}=\operatorname{SW-MSA}\left[\operatorname{LN}\left(\boldsymbol{Z}^{l}\right)\right]+\boldsymbol{Z}^{l}$

(4)$\boldsymbol{Z}^{l+1}=\operatorname{MLP}\left[\operatorname{LN}\left(\hat{\boldsymbol{Z}}^{l+1}\right)\right]+\hat{\boldsymbol{Z}}^{l+1}$

式中:W-MSA(window multi-head self-attention)为窗口多头自注意力机制;SW-MSA(shifted window multi-head self-attention)为移动窗口多头自注意力机制;在多头自注意力(multi-head self attention,MSA)和多层感知器(multilayer perceptron,MLP)之间使用规范层(layer norm,LN);

Z^l

与

Z l

分别为第

l

个窗口多头自注意力模块和多层感知器模块输出的特征。经过Swin-T对输入图像进行特征提取后,得到了4个尺度的特征图,分别表示为C2、C3、C4、C5,其中输入图像的高和宽分别为H和W。

2 ST-YOLO算法

收起

2.1 总体架构

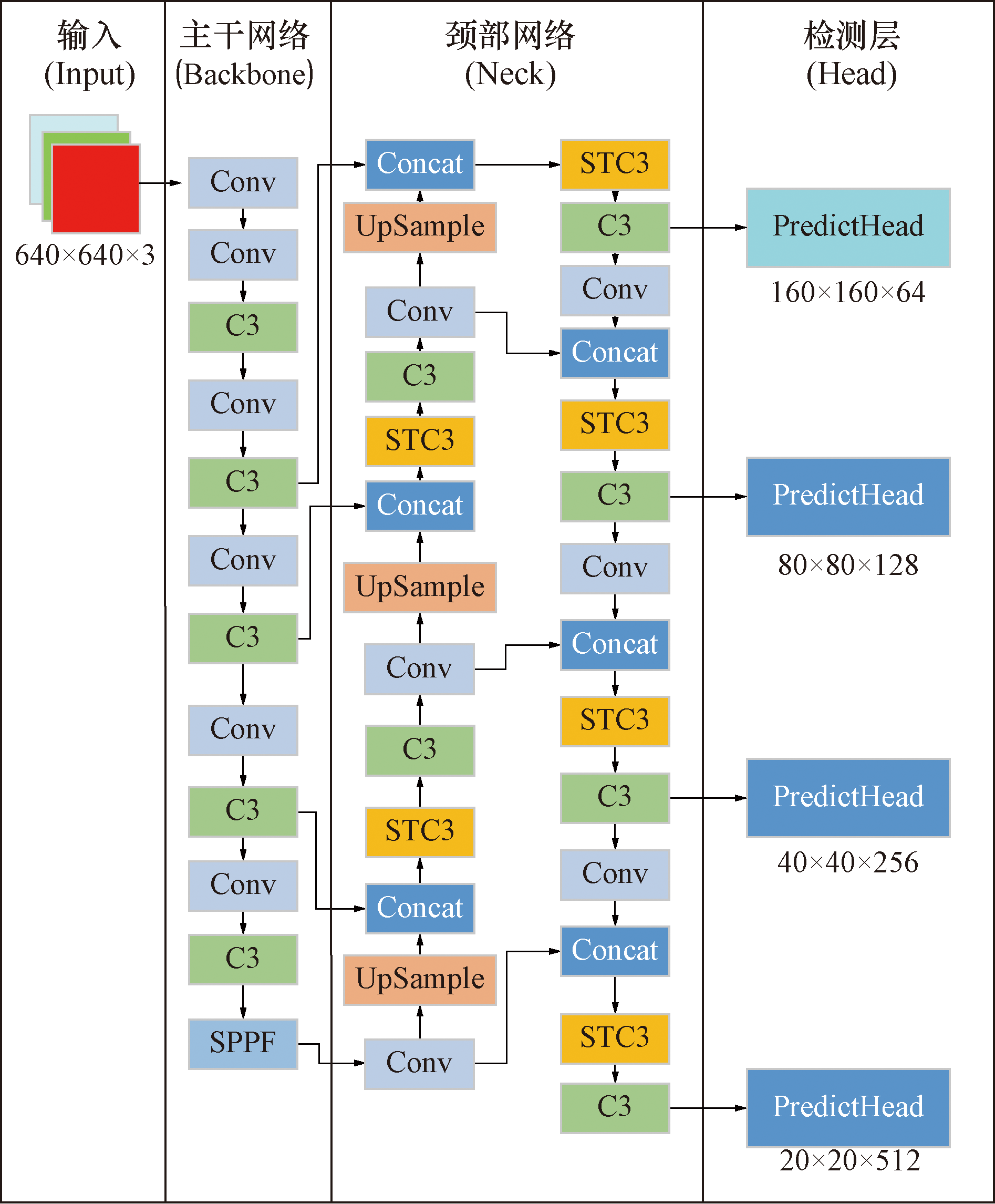

提出的ST-YOLO框架如图3所示。首先,在YOLOv5模型的第26层新增大小为160×160针对密集小目标层,新模型分别在第26层、第30层、第34层和第38层分别使用大小为160×160、80×80、40×40和20×20的4个检测头;其次,对原YOLOv5模型的颈部进行修改,通过增加STC3(swin transformer cross stage partial network with bottleneck)模块,将融合后的特征信息传递给C3层,提升网络对特征信息提取的能力;然后,使用SIoU提高训练的速度和推理的准确性;最后,引入Soft-NMS降低在密集场景下检测行人的漏检率。

2.2 改进的特征融合层

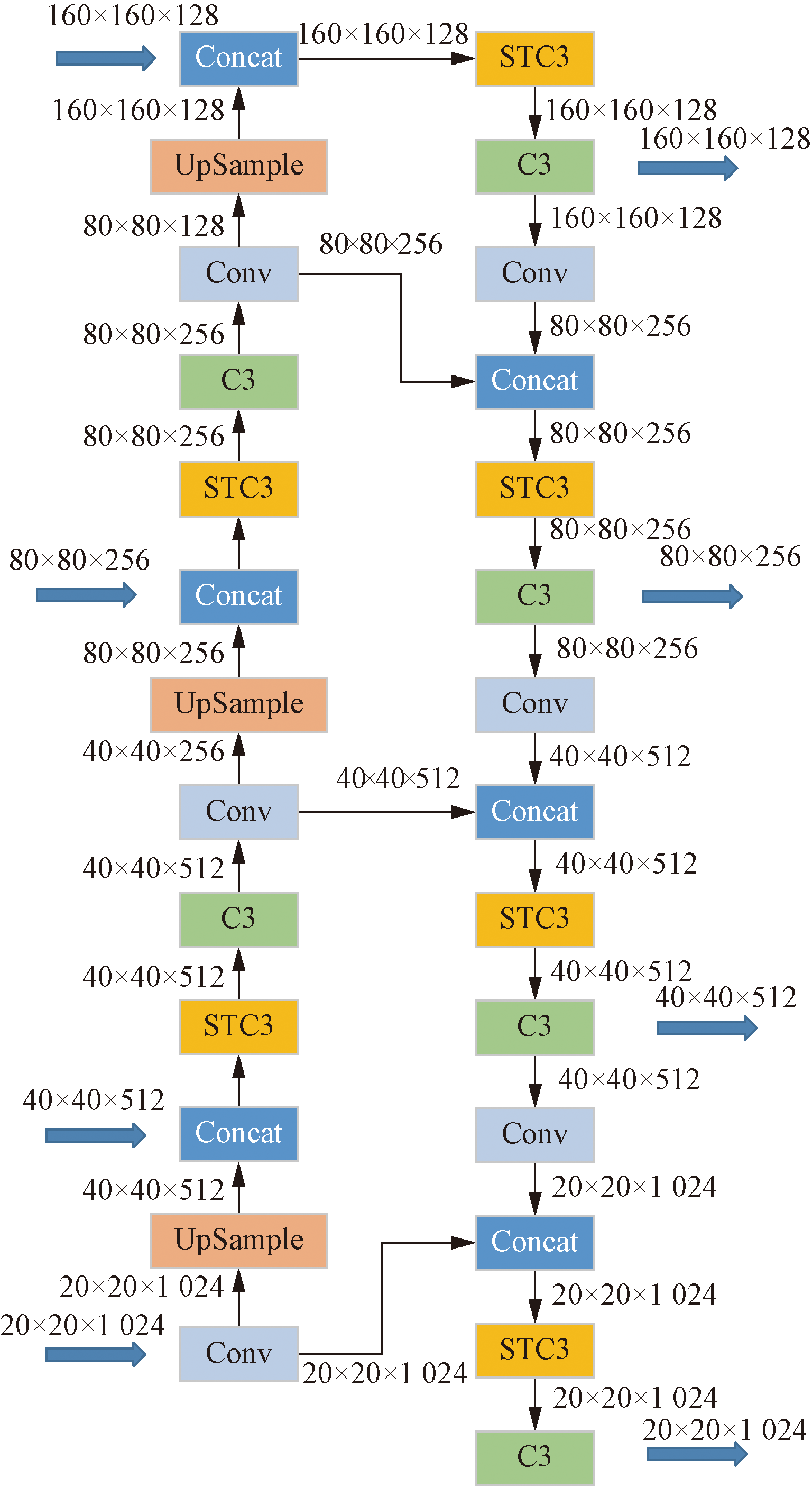

密集拥挤场景中的行人特征在尺度和分辨率都不同,YOLOv5算法表现不佳。针对这一问题,ST-YOLO框架中主要对YOLOv5的Neck进行了改进,如图4所示。

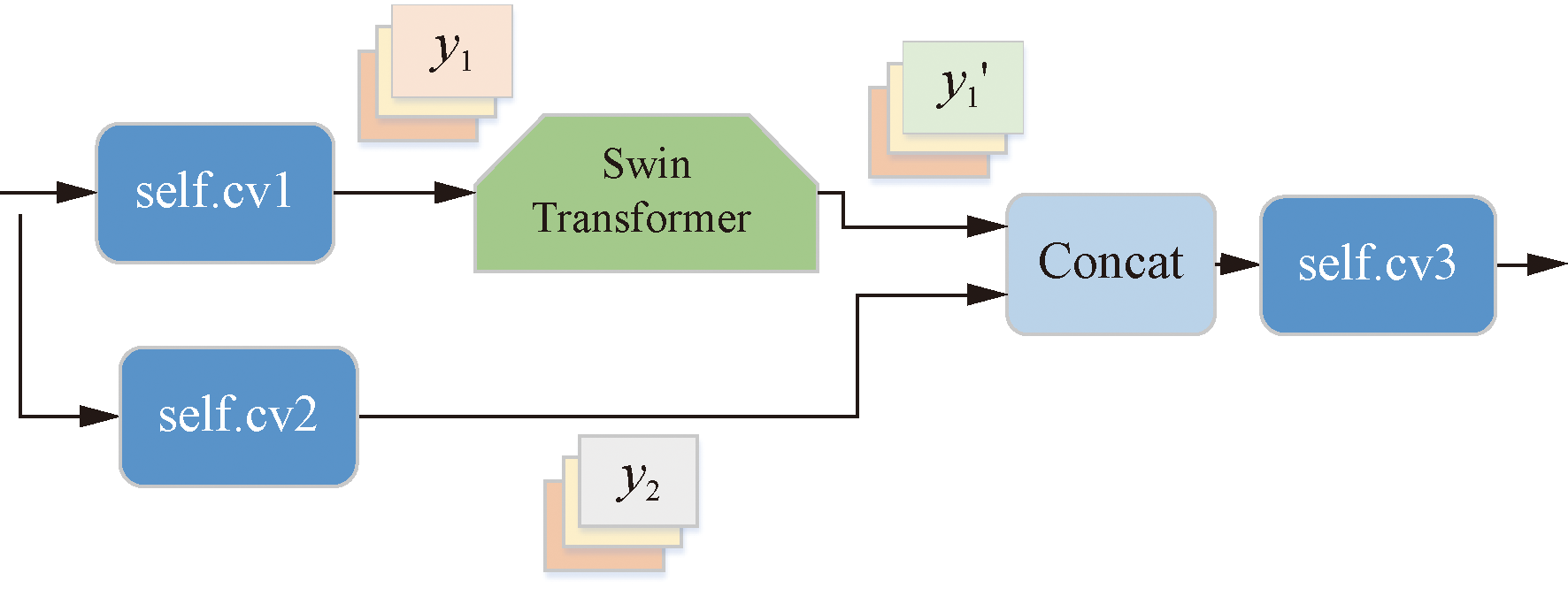

在YOLOv5算法的特征融合层中增加了STC3模块,STC3模块的结构如图5所示。STC3模块将输入张量“x”传递给“self.cv1”进行卷积变换,得到特征图“y₁”,同时将同样的输入张量“x”传递给“self.cv2”进行另一种通道数不变的卷积变换,得到特征图“y₂”,随后将特征图“y₁”输入Swin Transformer模块,Swin Transformer模块将输入的特征图“y₁”经过Patch Partition层进行分割,分割后的数据经过Linear Embedding层进行特征映射,随后将特征映射后的数据输入Swin Transformer Block,并与Linear Embedding层一起被称为第1阶段,与1阶段不同,第2阶段到第4阶段在输入模型前需要进行Patch Merging进行下采样,产生分层表示,最终,经过第4阶段的数据经过输出模块进行分类。最终得到特征图“y'₁”,然后将得到的“y'₁”和特征图“y₂”在通道维度上进行拼接,拼接后的特征图传递给“self.cv3”进行最终的卷积变换。通过STC3模块输出的特征图不仅包含通过卷积操作获取到行人检测目标的局部信息,同时包含通过Swin Transformer模块增强后的全局特征,使不同尺度的特征层级之间建立联系。

2.3 多尺度检测层

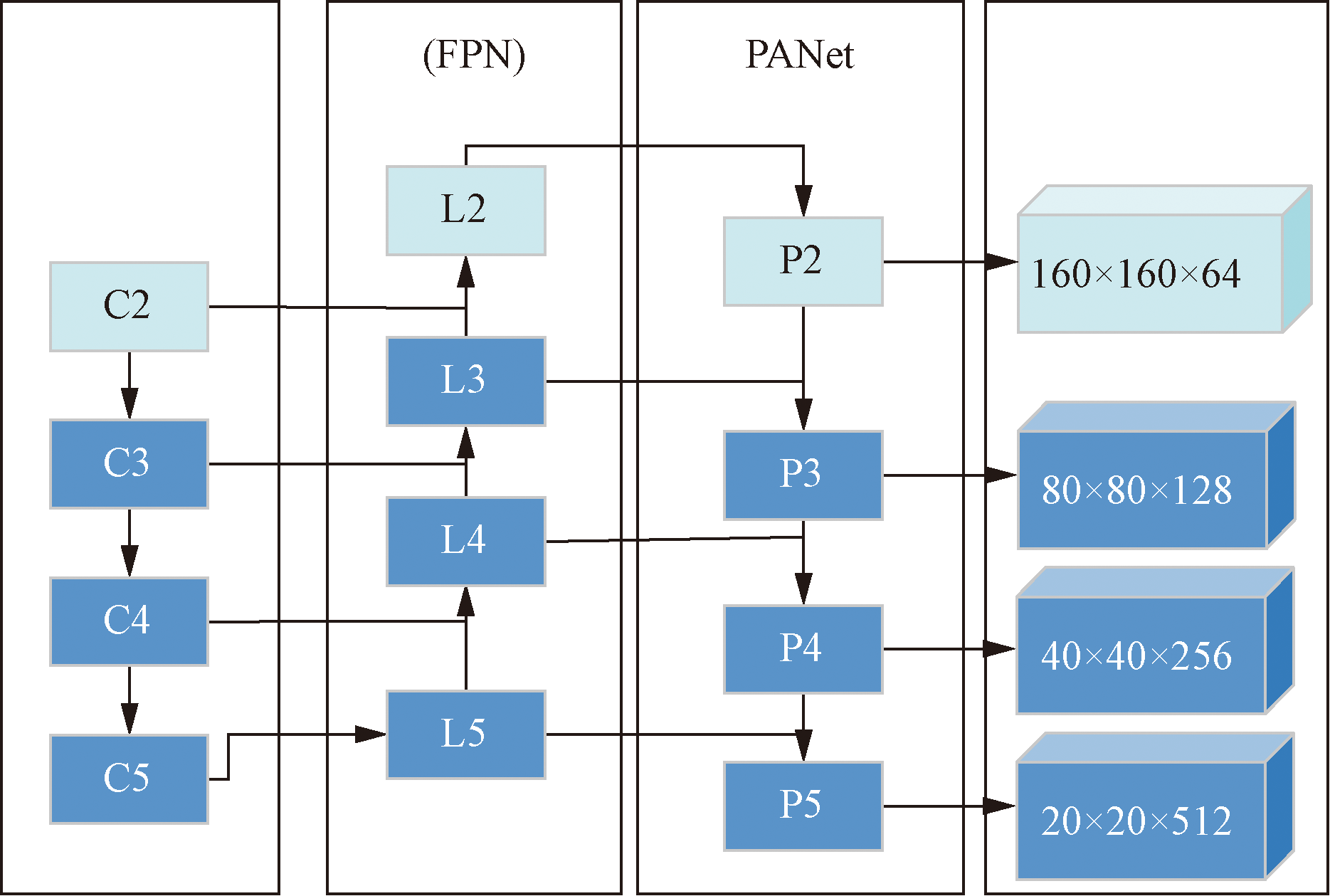

YOLOv5模型构建了3个尺度不同的检测层,针对经过8倍、16倍、32倍降采样的输入进行处理。经过特征金字塔网络和路径聚合网络的处理,这些检测层对应的特征图依次为P3、P4和P5,其尺寸分别为80×80×128、40×40×256和20×20×512。

在这些特征图当中,浅层特征图P3是从网络的较浅层次提取出来的,其包含了大量的位置信息,因此特别适合于小目标的检测。相比之下,深层特征图P5则携带了更多的语义信息,这使其适用于对大目标的检测。为了进一步强化对密集行人检测的特征信息,在颈部网络进行了改进,将骨干网络初级阶段的特征图C2与C3、C4和C5特征进行融合,得到了新的特征图P2,用于密集行人的探测,如图6所示。ST-YOLO算法添加特征图C2,这一特征图通过对输入图像进行4倍下采样处理来得到,因此它能够保留更多关于小目标的细节信息,通过添加特征图C2增强了模型对极小行人目标的检测能力。特征图C2、C3、C4和C5代表了不同的下采样倍数,具体为输入图像的4、8、16以及32倍下采样。这些特征图通过特征金字塔网络进行了融合,在融合过程中提供了更加丰富的目标信息,从而有效提高了模型的学习和检测能力。

2.4 优化损失函数

YOLOv5模型采用了CIoU作为边界框回归损失函数,此方法不仅考虑了重叠区域的大小,还包括了中心点距离及宽高比,以此来提高模型预测的准确性。具体公式如下。

(5)$\mathrm{CIoU}=\mathrm{IoU}-\frac{p^{2}\left(b, b^{\mathrm{gt}}\right)}{c^{2}}-a v$

(6)$L_{\mathrm{CIoU}}=1-\mathrm{CIoU}$

式中:IoU为预测框与真实框的交并比;

b g t

为真实框中心点坐标;

b

为预测框中心点坐标;

c

为预测框与真实框最小区域的对角线长度;

v

为两框长宽比的一致性;p(·,·)为欧氏距离度量函数;

a

为平衡参数。由于CIoU Loss未涉及边界框回归方向的调整,会导致模型在训练过程中收敛的速度较慢。

针对CIoU存在的不足,ST-YOLO模型在确定物体位置的损失计算中采用了SIoU损失函数,以取代原有的损失函数,SIoU损失函数引入了一个新的考虑因素,即预测框与真实框之间向量的夹角,对损失函数进行了重新定义。SIoU 损失函数的数学表达式为

(7)$L_{\mathrm{SIoU}}=1-\mathrm{IoU}+\frac{\Delta+\Omega}{2}$

式(7)中:

Ω

为形状函数;

Δ

为距离函数。其中距离函数公式为

(8)$\Delta=\sum_{t=x, y}\left(1-\mathrm{e}^{-\gamma p_{t}}\right)=2-\mathrm{e}^{-\gamma p_{x}}-\mathrm{e}^{-\gamma p_{y}}$

式(8)中:

p x

为预测框和真实框中心点宽度差与最小外接框宽度比值的平方;

p y

为预测框和真实框中心点高度差与最小外接框高度比值的平方;

γ

2 - Λ

,SIoU损失函数中的角度函数公式为

(9)$\Lambda=1-2 \sin ^{2}\left[\arctan (x)-\frac{\pi}{4}\right]$

式(9)中:

x

为预测框和真实框中心点的高度差与其欧氏距离的比值。SIoU损失函数中的形状函数公式为

(10)$\Omega=\sum_{t=w, h}\left(1-\mathrm{e}^{w_{t}}\right)^{\theta}=\left(1-\mathrm{e}^{w_{w}}\right)^{\theta}+\left(1-\mathrm{e}^{w_{h}}\right)^{\theta}$

式(10)中:

w w

为预测框与真实框的宽度差绝对值与两者最大宽度比值;

w h

为预测框与真实框的高度差绝对值与两者最大高度比值;

θ

为常量,取值范围为区间[2,6]。

2.5 改进NMS

在目标检测算法中,在对物体进行预测时,常常会生成多个重叠的预测框。为了解决这一问题,保留最优的预测框并删除其余的冗余框,常采用的技术是非极大值抑制,表达式为

(11)$S_{i}=\left\{\begin{array}{ll} S_{i}, & \operatorname{IoU}\left(A, B_{i}\right)<N_{\mathrm{t}} \\ 0, & \operatorname{IoU}\left(A, B_{i}\right) \geqslant N_{\mathrm{t}} \end{array}\right.$

式(11)中:

S i

为检测框置信度;

N t

为设定阈值;

A

为真实框;

B i

为预测框。NMS算法的关键在于两个主要测量指标:首先,边框的预测得分决定了它们的优先级,得分高的边框将被首次选取;其次,边框之间的重叠度,通常用IoU来度量,是确定是否排除某些边框的依据。IoU表达式为

(12)

I O U = A ⋂ B A ⋃ B

由式(12)可知,在物体检测算法中,如果物体的边界框与得分排名最高的边界框存在相交,且它们之间的交并比不小于预定的叠加阈值,那么这个物体的边界框将会被移除。这一过程可能导致即使物体存在,检测算法也无法正确识别。在拥挤场景下的行人检测中,行人较为密集,检测目标之间相互遮挡严重,相近的其他物体的预测框当作自身的冗余检测框,将其他预测框的score强制置0,从而导致对相近的其他物体检测框误删。因此ST-YOLO引入Soft-NMS算法针对该情况进行改进。Soft-NMS算法的表达式为

(13)$S_{i}=\left\{\begin{array}{ll} S_{i}, & \operatorname{IoU}\left(A, B_{i}\right)＜N_{\mathrm{t}} \\ S_{i}\left[1-\operatorname{IoU}\left(A, B_{i}\right)\right], & \operatorname{IoU}\left(A, B_{i}\right) \geqslant N_{\mathrm{t}} \end{array}\right.$

由式(13)可知,当两检测框重合度越高时

S i

的取值会越小。当

I o U (A, B i) ≥ N t

时,原NMS算法会直接删除该检测框,与原算法不同,Soft-NMS算法对同一目标识别出的多个检测框进行处理,该算法通过降低重叠检测框的置信度而不是直接消除这些框,有效规避了原方法中删除重叠框可能导致的目标漏检问题,进而增强了目标检测的准确性。

3 实验与实验结果分析

收起

3.1 数据集概述与评估标准

3.1.1 数据集概述

选用WiderPerson数据集^[23],该数据集是一个密集场景的行人检测Benchmark数据集,共包含5类标注数据,分别为普通行人、骑自行车的人、身体有遮挡的人、人群和假人。由于实验设定不需要对假人类别进行识别,因此将该类别从数据集中剔除。同时,将正常行人、部分遮挡的人和人群数据整合成一个类别,骑行自行车的人作为单独的一类。WiderPerson数据集共有133 820张图像,每张图像平均有29.87个标签,数据集中被标注的行人无重复,保证了每个人物的唯一性。同时,整个数据集在场景和人物方面展现出了丰富的多样性和巨大的变化。一共选取10 000张图像,其中训练集8 000张,测试集1 000张,验证集1 000张。

3.1.2 评估标准

选用准确率(precision,P)、召回率(recall,R)和平均精度(average precision,AP)作为评估标准来对模型的性能进行评估^[24]。P表示识别正确的样本数占所有被识别为正样本的比例,R表示识别正确的样本数占所有正样本的比例,其计算分别如式(14)和式(15)所示。

(14)

P = T P T P + F P × 100 %

(15)

R = T P T P + F N × 100 %

式中:TP为识别正确的正样本数量;FP为错误识别为正样本的数量;FN为识别为负样本但实际上为正样本的数量。以准确率P和召回率R为横纵坐标,其围成的面积即为该类别的AP,表达式为

(16)$I_{\mathrm{AP}}=\int P \mathrm{~d} R$

mAP是衡量模型性能的指标,代表了多个类别平均精度的均值,表达式为

(17)$I_{\mathrm{mAP}}=\frac{1}{n} \sum_{i=1}^{n} I_{\mathrm{AP}_{i}}$

式(17)中:

n

为模型需要识别的总类别数。

采用交并比(IoU)标准,阈值定为0.5,以此来评估模型的平均精度(mAP)及其平均值。普遍而言,较高的IoU阈值意味着模型预测的目标与实际目标间有更高程度的重叠,这反映了模型在识别和定位目标方面具备较强的性能。在人群密集场景下,每个行人在图像中所占的像素比例较小,如果采用更高的IoU阈值来评估,可能会导致较低的检测精确度,这不利于准确评价行人检测算法在密集场景下的性能。因此,选取IoU为0.5作为衡量标准。

3.2 实验环境与参数设置

实验所用的硬件包括:具有80个核心的Intel Xeon(R) Gold 5218R CPU,主频为2.10 GHz,内存容量为503.4 GB,以及NVIDIA GeForce RTX3090 GPU。在软件方面,选择Ubuntu 18.04操作系统,使用Python 3.7作为编程语言,采用了PyTorch 1.8作为深度学习框架,并搭配CUDA 10.2以利用GPU进行加速。

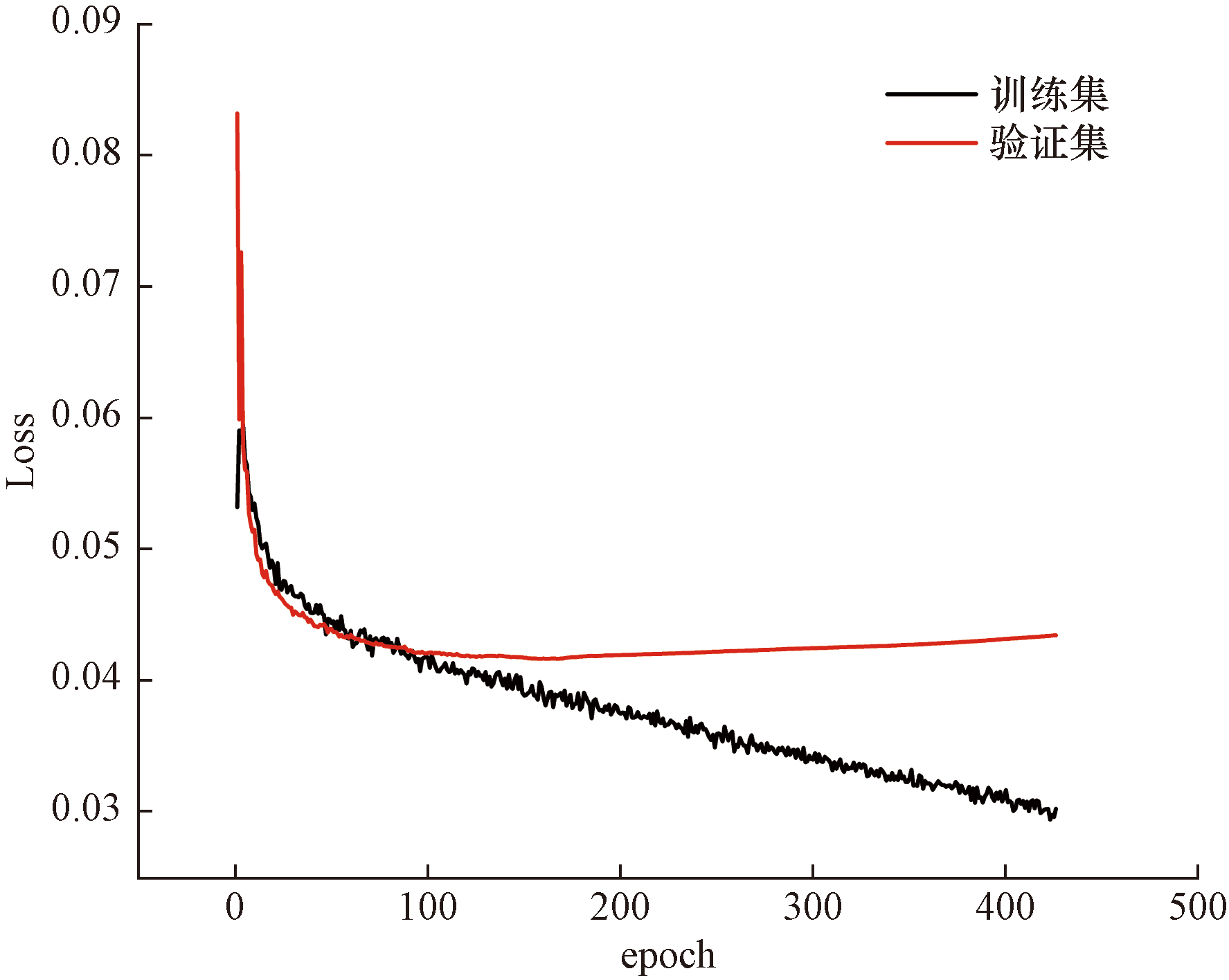

图7为训练集和验证集回归损失函数值的变化曲线,在进行训练时,BatchSize设置为16,为了有效优化模型的参数,选择了Adam优化器。初始学习率被设定为0.01,动量参数设定为0.9。在学习率的调整方面,采取了余弦退火策略,该策略会随着训练的进行周期性地调整学习率,有助于平衡全局和局部优化,从而提高模型的性能并促进收敛。实验中所有模型的超参数都设置为默认^[25](不一定为最佳参数),并在此设置下进行训练、验证和测试。从图7可以看出,训练集损失函数在425个epoch内呈平滑下降趋势,验证集损失函数曲线在经过约200个epoch后有一定程度的上升趋势,说明模型有一定程度的过拟合,所以选取epoch为200。

epoch(周期)为模型训练过程中数据集的完整遍历次数;Loss为损失函数值

3.3 消融实验及分析

为了验证改进方法对YOLOv5模型的影响,对提出的方法进行了消融实验,包括增加检测层、引入Swin Transformer、SIoU损失函数以及Soft-NMS。实验结果如表1所示,基线算法为YOLOv5s,具体内容如下。

(1)增加多尺度小目标检测层的影响。表1中,模型a为基线模型,未经过任何改动。模型b在基线模型a的基础上新增了一层针对密集场景中小目标的的检测层。根据表1中实验结果表明,相较于a模型,b模型的mAP_0.5增加了3.7%,说明增加小目标检测层对于该场景下的行人检测是有效可行的。

(2)改进Neck网络的影响。c模型是在b模型的基础上通过STC3模块为模型引入了Swin Transformer注意力机制,该机制可以捕获全局信息的特征,对于拥挤密集的人群在提取局部特征的同时,也提取到全局特征。由表4可知,c模型相对于b模型的mAP0.5增加了2.1%,说明引入Swin Transformer主干网络有利于在拥挤的场景下对行人进行检测。

(3)更换SIoU损失函数的影响。d模型是在c模型的基础上,将基准模型的CIoU损失函数更换为了SIoU损失函数,由表1可知,d模型相较于c模型的mAP0.5提升了1.8%,说明更换SIoU损失函数对模型的检测性能的提升是有利的。

(4)更换Soft-NMS的影响。e模型是在d模型的基础上,增加了Soft-NMS算法,相较于d模型中的原NMS算法,Soft-NMS算法避免了因密集场景中重合问题删除检测框造成的漏检问题。由表1可知,e模型的mAP0.5相较于d模型提升了2.1%,说明了Soft-NMS增强了模型对行人检测的能力。

综上所述,通过实验评估了每项改进方法对整体模型性能的影响。提出的ST-YOLO模型相较于基线模型YOLOv5的mAP0.5提升了9.7%。结果表明,每个单独的改进方法都对模型性能有正向贡献,同时改进方法的组合应用进一步提高了算法的性能。

3.4 对比实验与分析

为了对比模型改进后的效果,选用经过训练的模型在WiderPerson数据集上进行测试,改进前后的模型性能评估结果如表2所示。因为选取数据集中“riders”类别的图像数量少于“pedestrians”类别的图像,所以算法对“pedestrians”类别的精度整体高于“riders”类别。由表2可以看出,改进后的算法在检测两种类别时,检测的精度都高于原算法的检测精度,相较于原始YOLOv5,改进后的ST-YOLO模型算法的精度、召回率、mAP0.5平均值分别提升了6.9%、4.4%、9.7%。为进一步验证改进后算法的性能,将其与Faster-RCNN、YOLOv3、YOLOv5、YOLOv7、YOLOv8、YOLOv9和YOLOv10进行了基于同一数据集的比较实验。

所有模型的输入图像尺寸均为640×640,并保持超参数及训练参数设置的一致性。WiderPerson数据集上的实验结果如表3所示,改进后的算法相较于上述算法的mAP_0.5分别提升了13.65%、4.6%、9.7%、4.8%和8.8%,相较于最新的YOLO系列算法YOLOv9和YOLOv10分别高出3.6%和10.4%,从实验结果可以看出改进后算法对于密集行人目标的检测具有显著效果。

3.5 实验效果对比

为了更加直观地看出改进后的模型和基准模型之间的检测差距,使用WiderPerson数据集中具有代表性并且检测较为困难的行人图片进行测试,部分检测结果如图8所示。图8(a)、图8(d)和图8(g)中行人密集程度依次增加,可以有效观察出原基线算法和改进后的算法在不同密集程度场景中的性能表现对比。

由图8(b)可以看出YOLOv5原算法将两行人后的行人目标忽视,从而产生漏检现象,由图8(c)可知改进后的模型检测出原模型漏检的行人目标;图8(d)相较于图8(a)背景更为丰富,图8(e)所示YOLOv5漏检被广告牌遮挡的白色上衣行人目标,由图8(f)可以观察到,ST-YOLO成功检测到了该行人目标,降低了漏检现象的发生;在检测图像3这种行人更加密集、背景更加复杂时,由图8(h)可知,原模型将左侧的黑色广告牌错检成了行人,同时将左边白色上衣行人和白色行人中的阴影部分错检为行人,图8(i)所示改进后的ST-YOLO算法展现出较好的抗干扰能力,整体降低了错检率。由上述多种拥挤密集场景下,改进后的ST-YOLO算法在密集场景下对行人检测效果更好。

4 结论

收起

针对密集拥挤场景中难以准确进行行人检测的问题,提出了一种基于改进YOLOv5的密集场景行人检测模型。通过对该模型进行一系列实验可以得出以下结论。

(1)在模型中增加了针对拥挤场景的目标检测层,让改进后的模型在特定的高密度区域对细粒度信息更加敏感,从而提升检测性能。

(2)针对密集场景行人目标特征信息复杂这一问题对Neck网络进行改进,通过STC3模块将获取到的特征信息进行融合,有效提升了网络提取特征信息的能力。

(3)该模型采用SIoU损失函数来替代CIoU损失,这样的改进让模型在训练过程中更加重视预测框与真实框之间的角度对齐,有助于提升在密集场景中对行人目标的定位精度。

(4)向模型引入Soft-NMS,减少模型在拥挤场景行人密集造成检测框误删而产生的漏检误检现象。

改进后的模型的准确度、召回率和mAP_0.5相较于原始模型分别提高了6.9%、4.4%和9.7%,mAP_0.5高于最新的YOLO系列算法YOLOv9算法。但本文模型仍有改进空间,由于复杂拥挤场景中的有些行人过于密集且检测目标过小,对于过小的行人目标,该模型仍然存在一些漏检问题。未来的研究工作计划专注于进一步改进这一方面,比如优化模型结构,在确保检测精度的前提下,可能会运用模型剪枝等技术来减少模型的参数量,使得网络结构更加简洁、高效,达到轻量化的目的,以适应更多的应用场景并提高实用性。
