融合注意力机制的多视图卷积网络癫痫智能辅助检测

PDF下载

李奇 ¹^,² , 闫旭荣 ¹ , 武岩 ¹^,² , 赵迪 ¹ , 常立娜 ¹ , 孙瀚琳 ¹

科学技术与工程 | 论文·自动化技术、计算机技术 2025,25(5): 1988-1995

收起

科学技术与工程 | 论文·自动化技术、计算机技术 2025, 25(5): 1988-1995

融合注意力机制的多视图卷积网络癫痫智能辅助检测

全屏

李奇¹^,², 闫旭荣¹, 武岩¹^,², 赵迪¹, 常立娜¹, 孙瀚琳¹

作者信息

¹ 长春理工大学计算机科学技术学院, 长春 130022

² 长春理工大学中山研究院, 中山 528400

李奇(1977—),男,汉族,辽宁葫芦岛人,博士,教授。研究方向:脑机接口技术、神经康复工程、类脑计算、智能感知。E-mail:liqi@cust.edu.cn。

Multi-view Convolutional Network with Fused Attention for Intelligent-assisted Epilepsy Detection and Recognition

Qi LI¹^,², Xu-rong YAN¹, Yan WU¹^,², Di ZHAO¹, Li-na CHANG¹, Han-lin SUN¹

Affiliations

¹ School of Computer Science and Technology, Changchun University of Science and Technology, Changchun 130022, China

² Zhongshan Institute, Changchun University of Science and Technology, Zhongshan 528400, China

出版时间: 2025-02-18 doi: 10.12404/j.issn.1671-1815.2400599

文章导航

摘要

收起

针对单一视图网络癫痫检测识别精度低的问题,提出一种融合注意力机制的多视图卷积网络癫痫智能辅助检测模型(multi-view convolutional network with fused attention mechanism,FAM-MCNN)。该模型从时域、频域、时频域和非线性域提取多视图特征来全面表征脑电信号;采用多尺度卷积捕捉不同层次的细节信息;引入注意力机制分别从视图维度和单个特征向量维度对特征进行加权融合,从而提高对癫痫患者不同类别脑电信号的区分能力。在CHB-MIT癫痫数据集上进行的对比实验结果显示,与单一视图网络相比,FAM-MCNN模型的平均准确率、灵敏度、特异度分别提高了14.29%、16.13%、12.54%。此外,对该模型采用少量训练样本(25%)进行实验,结果显示其检测性能达到了拥有大量训练样本(80%~90%)的对比模型水平。

关键词

脑电信号 / 多视图卷积 / 注意力机制 / 癫痫智能辅助检测

Abstract

收起

In response to the problem of low accuracy in epilepsy detection and recognition using single-view networks, a multi-view convolutional network model with fused attention mechanism (FAM-MCNN) was proposed. Multiple view features were extracted from time domain, frequency domain, time-frequency domain and nonlinear domain to characterize electroencephalogram(EEG) signals comprehensively. Multi-scale convolution was used to capture different levels of detail information. In order to improve the ability to distinguish different types of EEG signals in epileptic patients, the attention mechanism was introduced to combine the features from view dimension and single feature vector dimension respectively. The results of the comparison experiments performed on the CHB-MIT epilepsy dataset show that the average accuracy, sensitivity, and specificity of the FAM-MCNN model are improved by 14.29%, 16.13%, and 12.54%, respectively, when compared to a single-view network. In addition, experiments under a small number of training samples (25%) show that its detection performance reaches the level of the comparison model with a large number of training samples (80%~90%).

Key words

electroencephalogram signal / multi-view convolution / attention mechanisms / intelligent auxiliary detection of epilepsy

引用本文

李奇, 闫旭荣, 武岩, 赵迪, 常立娜, 孙瀚琳. 融合注意力机制的多视图卷积网络癫痫智能辅助检测. 科学技术与工程, 2025 , 25 (5) : 1988 -1995 . DOI: 10.12404/j.issn.1671-1815.2400599

Qi LI, Xu-rong YAN, Yan WU, Di ZHAO, Li-na CHANG, Han-lin SUN. Multi-view Convolutional Network with Fused Attention for Intelligent-assisted Epilepsy Detection and Recognition[J]. Science Technology and Engineering, 2025 , 25 (5) : 1988 -1995 . DOI: 10.12404/j.issn.1671-1815.2400599

正文

收起

癫痫是中国排名第二的神经系统疾病^[1],其具有的不可预知性和反复性严重影响患者的日常生活,甚至可能导致患者死亡。目前常用的癫痫检测手段是脑电图(electroencephalogram,EEG)分析^[2-3],这项工作不仅烦琐,而且极大地依赖检查者的主观判断^[4]。随着智能医疗的不断发展,癫痫智能辅助检测可以在检测与诊断过程中为医生提供有力帮助,大大提升医疗效率。

在癫痫智能辅助检测中,研究人员应用各种信号处理方法从脑电信号中提取特征,其中Bhattacharyya等^[5]利用小波变化对脑电信号进行分解得到频域特征,实现癫痫局灶区和非局灶区的分类。牛宝东等^[6]通过经验模态分解和希尔伯特变换提取时频域特征,实现癫痫和非癫痫脑电波信号的分类。因为不同癫痫患者的发作类型、发作表现并不相同,并且可能随着时间的推移进行演变,所以单一角度特征已经难以准确表示癫痫患者复杂的脑电信号。于是有研究者提出了从不同角度表达数据的多视图特征。比如,Qureshi等^[7]使用离散小波变换提取时频域特征,同时结合峰值、信号频谱导数等时域特征、频域特征,用于检测癫痫发作前期和发作间期的脑电信号,在多通道数据集上实现了94.94%的准确率。Harpale等^[8]利用均值、变异系数、功率谱密度等时域特征和频域特征来识别脑电信号的癫痫发作前期和癫痫发作期,达到了96.48%的准确率。因此,有效、合理的特征组合对癫痫智能辅助检测结果具有重要影响。

随着深度学习的发展,神经网络模型在癫痫智能辅助检测领域得到了广泛应用^[9-12]。有研究表明在神经网络中加入注意力机制可以提高特征显著性。周嵩等^[13]提出了基于注意力机制的循环神经网络模型,在癫痫患者脑电信号识别领域实现了94.4%的准确率。邓欣等^[14]采用融合1D-CNN和注意力机制的方法,在癫痫发作自动检测中取得了良好的分类效果。Chirasani等^[15]将层次注意力机制嵌入双流卷积中,通过加权特征对健康患者和癫痫患者进行分类,结果显示各项性能均得到显著提高。仝航等^[16]将多头注意力机制与双向长短时记忆网络相结合,在癫痫发作间期和发作期脑电信号的检测中实现了96.61%的识别准确率。尽管很多神经网络模型被应用于癫痫检测中,但是忽视了脑电信号不同视图的信息,仍存在较多漏诊、误诊情况,癫痫智能检测的识别精度有待进一步提高。

现提出一种融合注意力机制的多视图卷积网络模型(multi-view convolutional network with fused attention mechanism,FAM-MCNN)进行癫痫智能辅助检测研究。该模型将不同脑电分析方法提取的多视图特征输入多流卷积神经网络中,通过多尺度卷积模块提取不同尺度的特征,以挖掘输入数据中更细节和更全局的信息,再引入视图注意力模块,分别从视图和单个特征向量维度分配权重,强化有用特征、淡化无用特征。同时,临床实践中癫痫发作在时间和空间上具有不可预测性,导致很难收集到足够数量的标记样本。为了验证模型在实际应用中的性能,模拟现实情况进行含有少量标记样本的实验,以期达到更好的检测效果,为癫痫智能辅助检测应用于临床提供新思路。

1 数据与方法

收起

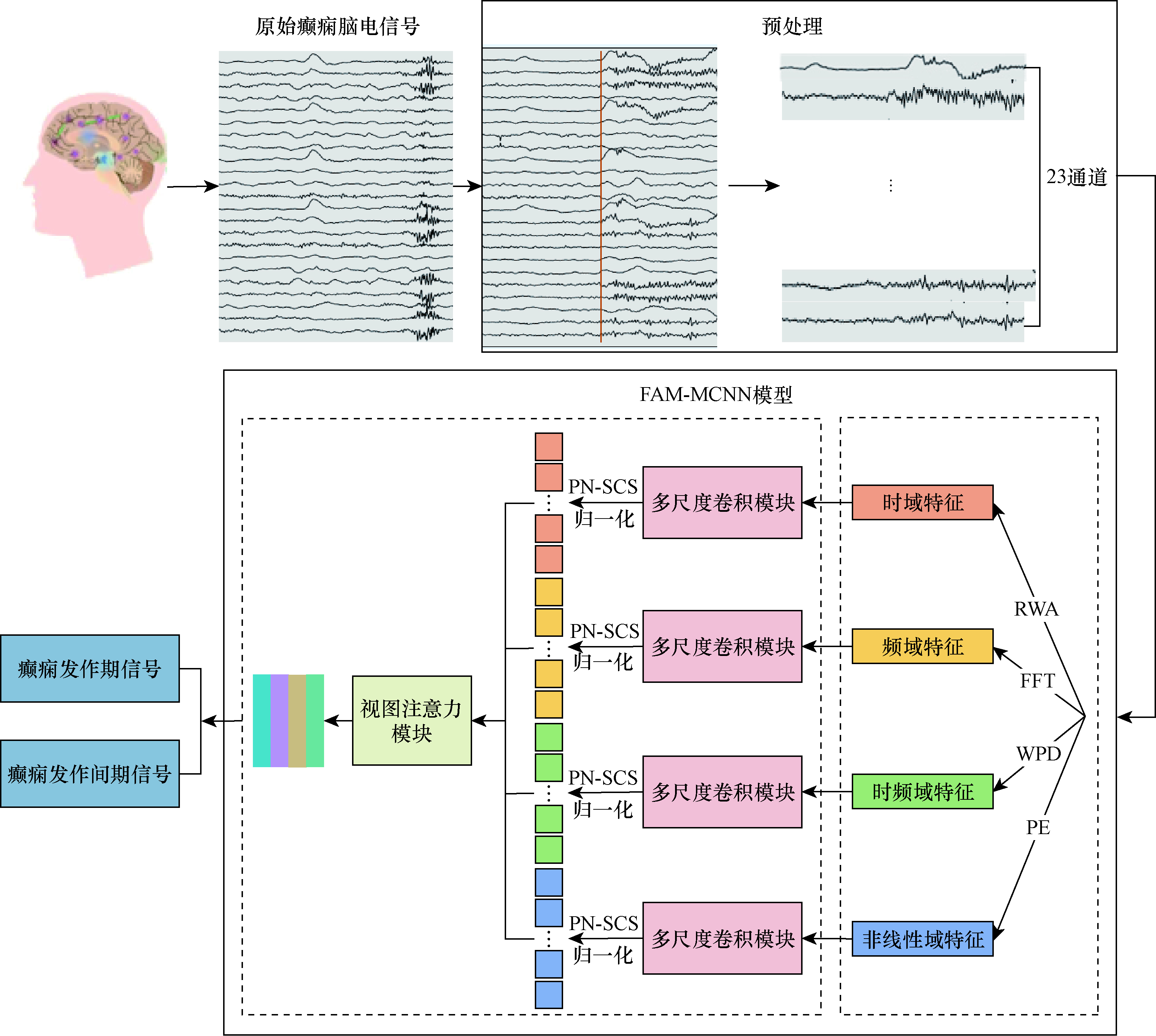

提出的癫痫智能辅助检测框架如图1所示。首先对原始癫痫患者脑电信号预处理,减少数据不平衡带来的误差,然后通过FAM-MCNN模型进行癫痫智能辅助检测。

1.1 数据集

CHB-MIT数据集由波士顿儿童医院收集汇编而成,涵盖了23位顽固性癫痫患者的长期连续头皮脑电图记录,每个患者的具体信息如表1所示。因为第21组记录是1号患者时隔1.5年重新采样的数据,所以将24组记录默认为24位患者的数据。该数据集记录包含来自18个电极的数据,分布于前额、顶部和颞部各6个位置,总时长达到了979 h,并且所有头皮脑电图记录均采用国际10-20 EEG电极位置和命名系统方式,信号采样频率为256 Hz,分辨率为16 bit^[17]。

CHB-MIT中大多数患者脑电图信号是23通道,但存在少数通道不统一的情况。为了便于研究,只保留以下23个通道:FP1-F7、F7-T7、T7-P7、P7-O1、FP1-F3、F3-C3、C3-P3、P3-O1、FP2-F4、F4-C4、C4-P4、P4-O2、FP2-F8、F8-T8、T8-P8、P8-O2、FZ-CZ、CZ-PZ、P7-T7、T7-FT9、FT9-FT10、FT10-T8、T8-P8。该癫痫数据集中患者1的部分发作期与发作间期脑电信号如图2所示。

1.2 预处理

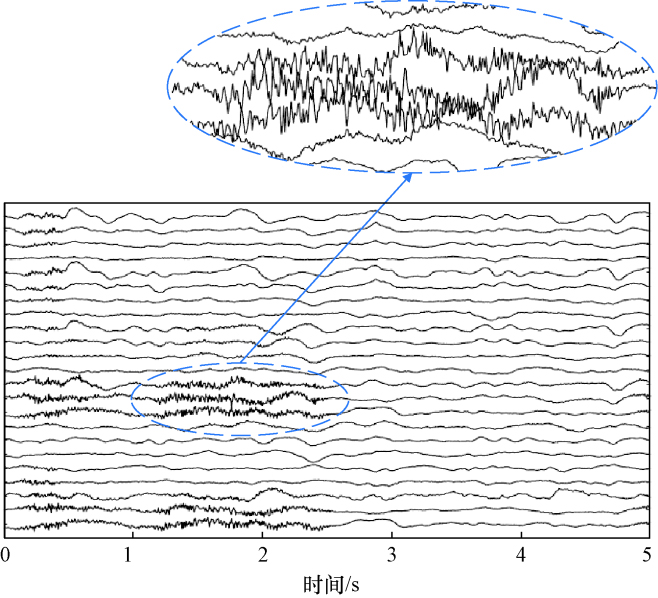

由于CHB-MIT数据集中每个患者的头皮脑电图数据长度不同,并且包含的癫痫发作信号数量与癫痫不发作信号数量呈现高度的不平衡状态,直接使用这些信号会导致严重的过拟合现象。针对这个问题,对部分不发作信号进行欠采样处理的同时对发作信号进行过采样处理,然后将原本连续的信号划分为多个长度为1 s的信号段,最终得到数量相近的癫痫发作期样本与癫痫发作间期样本。

1.3 FAM-MCNN模型

提出的融合注意力机制的多视图卷积网络,主要由多视图特征模块、多尺度卷积模块和视图注意力模块组成。首先,对癫痫患者的脑电信号使用多种特征提取方法得到4个视图的特征。然后,各个特征视图由双流卷积并行建模。最后,使用注意力机制为各个特征加权,强化关键特征。

1.3.1 多视图特征模块

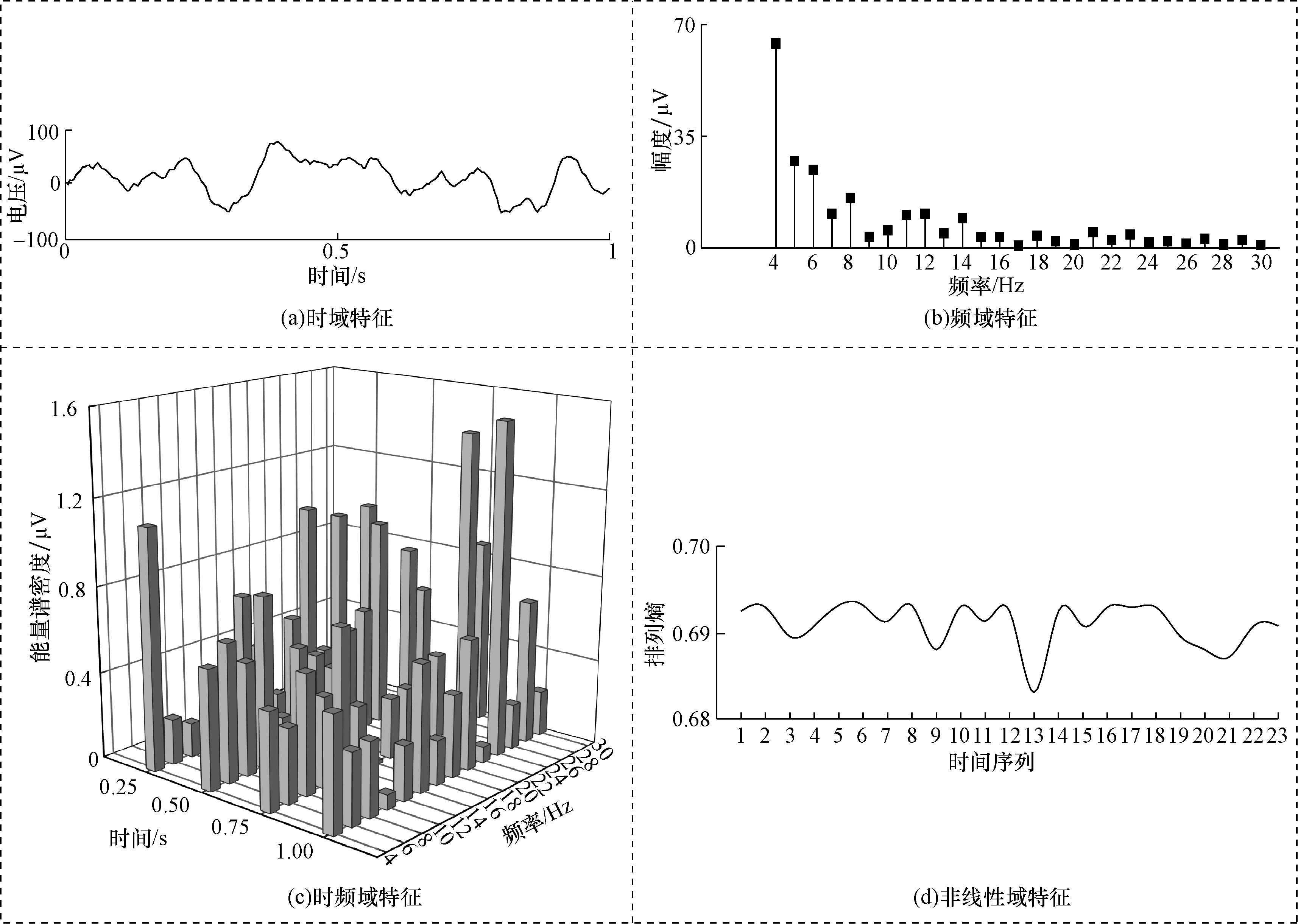

通过不同脑电分析方法分别提取时域、频域、时频域、非线性域4个视图的特征来构建多视图特征(multi-view feature,MVF),具体操作如下。

(1) 时域:癫痫患者原始脑电信号是由多个样本点构成的有限、离散时间序列,每个样本点数据代表不同时刻的脑电波幅大小。直接使用原始波形分析(raw waveform analysis,RWA)作为时域特征,如图3(a)所示,其中横轴代表时间,纵轴代表脑电信号的电压。

(2)频域:脑电信号包含不同的频率范围,癫痫发作特征主要出现在4~30 Hz。为了减少不必要特征的干扰,使用4~30 Hz的频段并将频率离散化到间隔为1 Hz的空间中。使用的快速傅里叶变换(fast fourier transform,FFT)如式(1)所示。

(1)$\left\{\begin{array}{l}X\left(k\right)=\sum _{n=0}^{N-1}x\left(n\right){e}^{-j2\pi kn/N}\\ A\left(k\right)=\frac{2\left|X\left(k\right)\right|}{N}\end{array}\right.$

式(1)中:x(n)为第n个采样点的时域信息;X(k)为其在频域上第k个频率分量上的复振幅;N为采样点数;j为虚数单位;A(k)为对应频率上的幅度。对时域信号进行快速傅里叶变换后得到的频域特征如图3(b)所示。

(3)时频域:使用小波包分解(wavelet packet decomposition,WPD)对脑电信号按照频率特性逐层分解。通过使用一组正交、迅速衰减的db4小波函数进行信号拟合。小波包分解算法如式(2)所示。

(2)$\left\{\begin{array}{l}{d}_{l}^{j,2n}={\sum }_{k}^{}{h}_{k-2l}{d}_{k}^{j-1,n}\\ {d}_{l}^{j,2n+1}={\sum }_{k}^{}{g}_{k-2l}{d}_{k}^{j-1,n}\end{array}\right.$

式(2)中:${d}_{l}^{j,2n}$、${d}_{l}^{j,2n+1}$为小波包系数,j为尺度参数,控制小波变换的伸缩即频率,l、k为平移参数,控制小波变换的平移即时间,n为频率参数;h_k_-2_l、g_k_-2_l分别为小波包分解中的低通、高通滤波器组。由于所用数据集的采样频率为256 Hz,根据采样定理知奈奎斯特采样频率是128 Hz。为了综合利用癫痫的时间信息和频率信息,获得与癫痫信号频域特征相同的频段并减少计算量,最终确定将小波包分解的层数设置为6。此时最后一层会产生64个频段,每个频段的频率区间是2 Hz。使用上述小波包分解方法提取的时频域特征如图3(c)所示。

(4)非线性域:排列熵方法(permutation entropy,PE)可以在一定程度上反映癫痫患者脑电信号的自相似性和不规则程度,其计算主要涉及最佳延迟时间τ和嵌入空间的维度m两个参数。对于一维时间序列,使用平均互信息法选取τ(τ>0),使用虚假最近邻点法确定m(m>1),从而组成一个能够使当前序列依次通过的窗口(m,τ)对该一维时间序列进行相空间重构,计算排列熵如式(3)所示。

(3)$H_{\mathrm{pe}}(m)=-\sum_{i=1}^{k} P_{i} \ln P_{i}$

式(3)中:k为相空间重构后的重构分量会产生m!种排列方式;P₁,P₂,…,P_k为每一种排列情况出现次数的概率。部分时间序列的排列熵值H_pe如图3(d)所示。

1.3.2 多尺度卷积模块

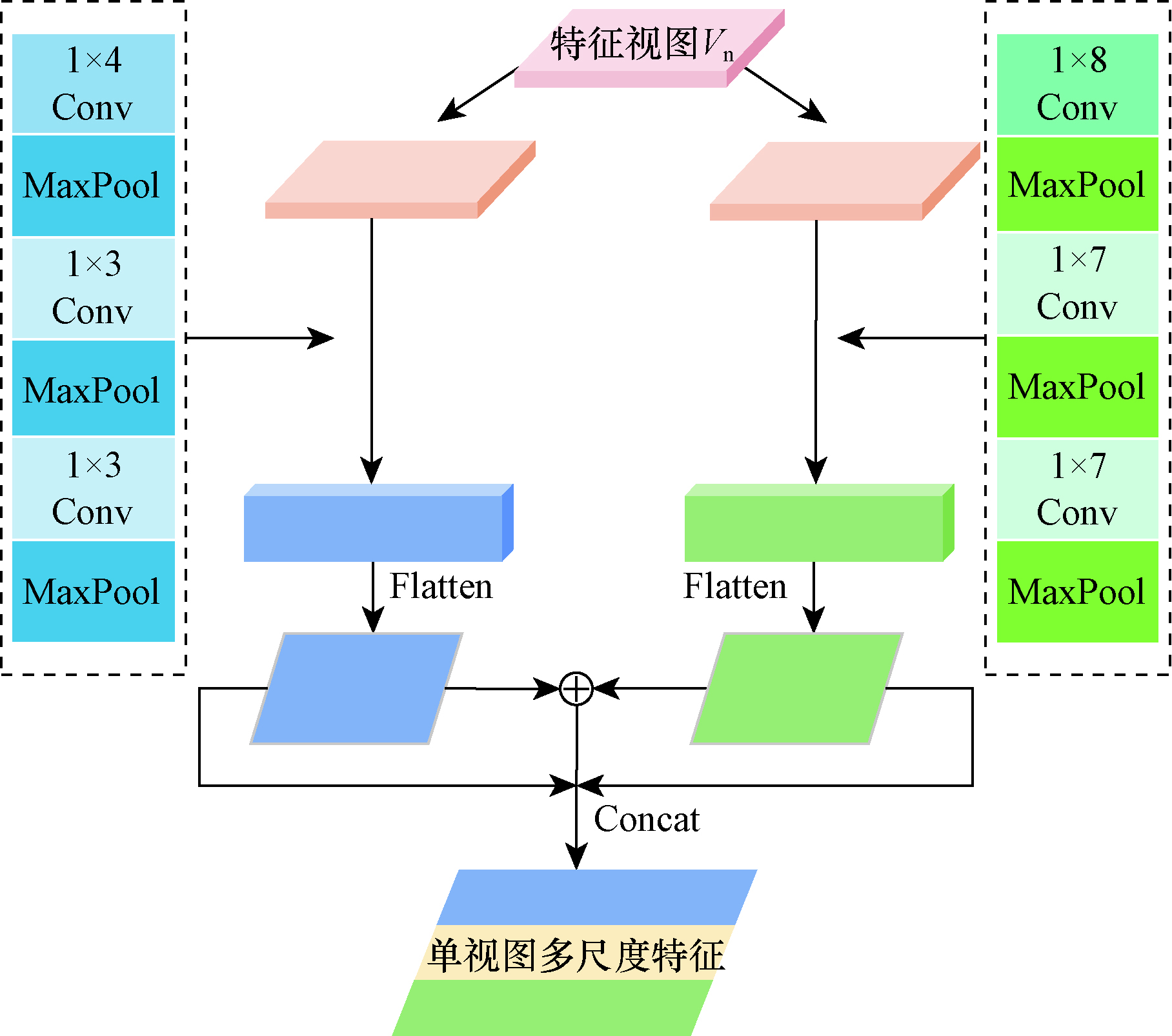

为了挖掘输入数据不同层次的信息,提出了多尺度卷积模块,该模块结构如图4所示。首先,由于各个视图特征维度不同并且数据量过大,使用全连接层将各个视图V_n的特征从较高维度的空间降到含有23个特征向量的低维空间来避免数据不一致问题。然后,对降维后的数据采用两条通道进行并行卷积操作,其中通道一分别使用3个大小为1×4、1×3、1×3的小卷积核和大步长的池化层提取更具局部特性的特征,可以更好地捕捉细微差异和更具判别性的信息;通道二分别使用3个大小为1×8、1×7、1×7的大卷积核和小步长的池化层提取更具全局特性的特征,防止漏掉或忽视各个视图重要的边缘信息。此外,每次卷积后都使用批量规范化操作将下一层的输入归一化,以此减小内部数据分布偏移的影响。最后,将通道一和通道二提取的不同尺度特征展开为全局特征向量后进行拼接,从而实现单视图多尺度特征的有效整合。

1.3.3 视图注意力模块

为了增强模型的泛化性和鲁棒性,在单视图多尺度特征矩阵上加入PN-SCS归一化算法来避免各个特征之间的量纲差异,处理过程如式(4)所示。

(4)$\left\{\begin{array}{l}{X}_{ij}=parameters\frac{{x}_{ij}}{\sqrt{\sum _{i=1}^{N}{x}_{ij}^{2}+\epsilon }}\\ {Y}_{ij}={X}_{ij}-\frac{1}{F}\sum _{j=1}^{F}{x}_{ij}\\ i=\mathrm{1,2},\dots,N; j=\mathrm{1,2},\dots,F\end{array}\right.$

式(4)中:对于输入的三维特征张量,x∈R^M^×^N^×^F,x_ij为第i个样本的第j个特征向量维度的取值,X_ij为对应的结果;M为视图个数;N为批处理样本个数;F为每个视图的特征向量维度;M、N、F的取值分别是4、30、192;学习参数parameters=1;并且为避免分母为0设置一个小常数ε=1×10^-6。

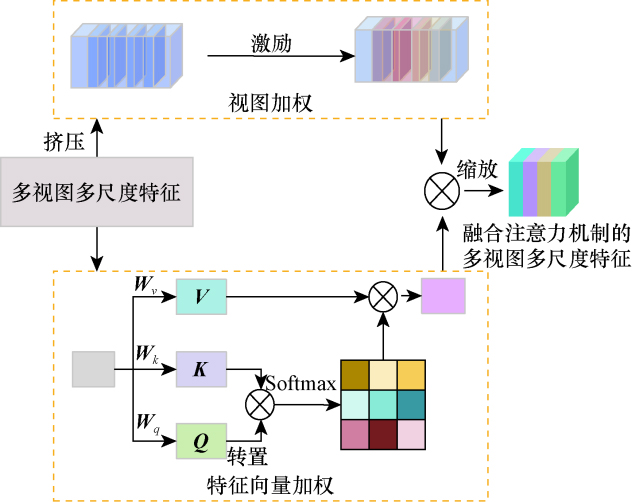

将4个单视图多尺度特征的二维矩阵拼接成多视图多尺度特征的三维矩阵之后,结合自注意力机制(self-attention,SA)和通道注意力机制(squeeze-excitation,SE)提出了如图5所示的视图注意力模块来提高特征显著性。首先将多视图多尺度特征的三维矩阵转换成张量大小为(N,M,F)的形式作为输入,然后使用SA捕获输入序列各个视图的内部特征向量之间的关系并得到每个特征向量的权重,同时通过SE自适应地对输入序列的4个视图进行加权,最后将特征向量权值和视图权值相乘,从而进一步提高有用信息的比例。

2 实验

收起

2.1 实验设置

在模型训练过程中训练15个轮次,数据批处理大小设置为30。使用Adam优化器进行优化,采用L₂正则化衰减的交叉熵函数作为损失函数,学习率为1×10^-3,权重衰减系数为1×10^-3。最后,对加权特征使用全连接层和Softmax层输出癫痫二分类的概率矩阵。

2.2 评价指标

采用准确率、灵敏度、特异度3个指标对所提模型进行分析。准确率(accurary,Acc):正确预测的样本数占总样本数的比例,如式(5)所示;灵敏度(sensitivity,Sen):正确预测的正类样本数占所有正类样本数的比例,如式(6)所示;特异度(specificity,Spe):正确预测的负类样本数占所有负类样本数的比例,如式(7)所示。

(5)Acc=$\frac{TP+TN}{TP+FN+TN+FP}$×100%

(6)Sen=$\frac{TP}{TP+FN}$×100%

(7)Spe=$\frac{TN}{TN+FP}$×100%

式中:TP为被正确预测为患者的患者数量;TN为被正确预测为健康人的健康人数量;FP为被错误预测为患者的健康人数量;FN为被错误预测为健康人的患者数量。

2.3 实验结果与分析

2.3.1 FAM-MCNN模型的实验结果

为了分析FAM-MCNN模型的检测性能。采取单被试实验,从每名患者的癫痫脑电数据中选择自身数据的80%作为训练集,其余作为测试集,进行癫痫智能辅助检测的实验结果如表2所示。同时,FAM-MCNN模型训练过程中准确率和损失值的变化曲线如图6所示。

从表2可以看出,本文模型对24位患者数据进行实验,获得了99.01%的平均准确率,98.98%的平均灵敏度,99.04%的平均特异性。所有患者的准确率、灵敏度、特异度均达到了97%以上,其中患者17的准确率为97.01%,效果相对较差的原因可能是由于受到了头发和运动等干扰因素的影响。这些结果表明本文模型能够适应不同患者数据并且可以提取有效特征进行癫痫智能辅助检测。

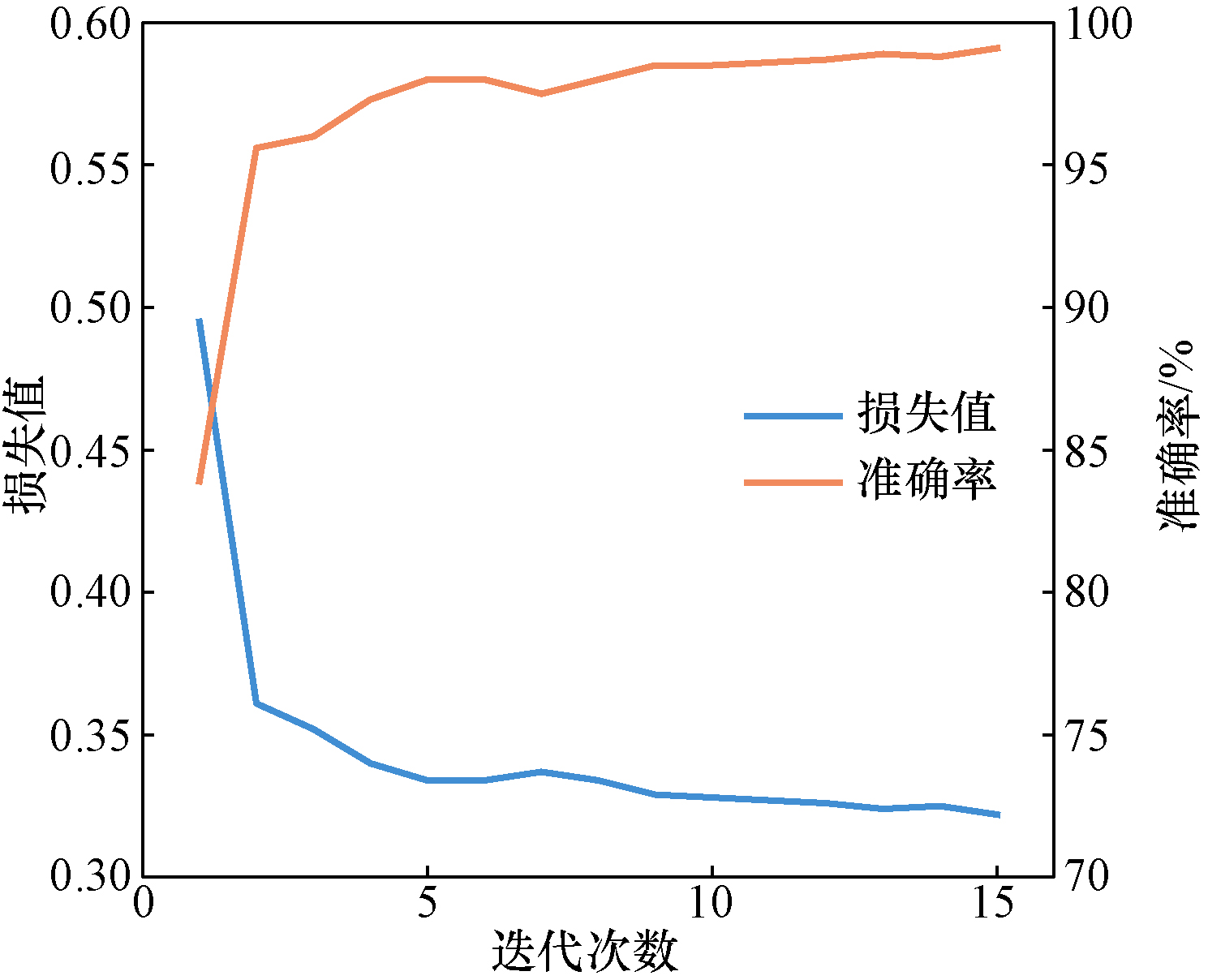

从图6可以看出,随着迭代次数的增加,训练集损失值最终达到了一个平稳水平,说明模型已经收敛。此时,FAM-MCNN模型准确率能达到98%以上,与上述结果吻合。

2.3.2 消融实验的结果对比

为了验证FAM-MCNN模型的有效性。进行如下消融实验,a模型:单一视图网络;b模型:在a模型上加入多视图特征模块;c模型:在b模型上加入多尺度卷积模块;d模型:在c模型上加入视图注意力模块,即FAM-MCNN模型。各个模型得到的实验结果如表3所示,其中a模型取4个视图中最高的识别精度作为结果。

从表3可以看出,加入多视图特征模块后,将单一视图网络的准确率、灵敏度、特异度均提高了8%以上。再次加入多尺度卷积模块,准确率、灵敏度、特异度分别提高3.43%、4.24%、2.7%。最后加入视图注意力模块后,又将各个评价指标平均提高1.7%。表中各个评价指标结果的不断提高,表明本文模型在癫痫智能辅助检测中具有有效性。

2.3.3 不同样本量的结果对比

目前,大多数癫痫智能辅助检测方法是通过大量癫痫脑电样本训练网络以取得理想效果,当样本数据不足或带标记样本数量过少时,容易出现过拟合现象。然而,在实际检测过程中,由于隐私、安全和伦理等因素,难以获得足够数量的带标记癫痫样本。为了验证FAM-MCNN模型在实际应用中的性能,采用不同癫痫样本量进行实验,即对每位患者的癫痫脑电数据进行如下划分:从每组样本中,分别选择80%、50%、25%、10%的样本作为训练集其余作为测试集,得到的实验结果如表4所示。

从表4可以看出,参与本文模型训练的样本量从80%减少到10%的过程中,准确率、灵敏度、特异度随之降低,但是差值保持在3.5%之内。当训练样本量为25%时,各个评价指标已经达到98%以上,在此基础上继续增加样本量,准确率、灵敏度、特异度的增长变得极其缓慢。进一步分析可以看出,使用较少的样本量训练本文模型就可以充分实现癫痫智能辅助检测,能够有效解决临床中癫痫标记样本量不足带来的问题。关于本文模型在少量训练样本下仍能取得高识别精度的原因,提出如下猜测:多个视图和多个尺度可以提供更加丰富和全面的信息,不同视图捕捉不同角度的特征,而不同尺度可以帮助模型对输入信息的整体和局部特征有所了解,从而在少量样本中就可以提取到更具有代表性和区别性的特征,然后引入注意力模块从两个维度动态的调整特征的权重,最终实现了FAM-MCNN模型在少量训练样本下的高性能检测结果。

2.3.4 不同癫痫检测模型的结果对比

为了对比FAM-MCNN模型与其他相关文献模型的检测结果,将本文模型与近几年使用CHB-MIT数据集进行癫痫智能辅助检测的主流模型进行比较,结果如表5所示。

可以看出,虽然有一些文献在癫痫检测中取得了不错结果,但是需要大量数据作为训练集训练网络才能取得这样的理想效果,而在实际检测过程中,难以获得足够数量的癫痫带标记样本。另一些文献使用少量数据训练网络,但是得到的灵敏度或特异度较差,无法应用于实际临床中。FAM-MCNN模型不仅在保持较高水平特异度的同时表现出更好的准确率和灵敏度,而且相比较训练集拥有大量样本的其他模型,本文模型在含有少量训练样本的情况下实现了更好的检测性能,大大减少了标记工作量,可以为癫痫智能辅助检测提供有力支持。

3 结论

收起

提出了一种融合注意力机制的多视图卷积网络模型进行癫痫智能辅助检测。其中,原始信号分析、快速傅里叶变换、小波包分解、排列熵方法用来构建多视图特征,以获取多个角度的信息、增加特征多样性。融合注意力机制的多视图卷积网络从多视图特征中自动学习不同层次的信息,并使用注意力机制从视图维度和单个特征向量维度为特征分配权重,最终提高癫痫智能辅助检测识别精度。FAM-MCNN模型在CHB-MIT数据集的24组癫痫头皮脑电记录上进行了大量实验。结果显示,本文模型的平均准确率、灵敏度、特异度分别为99.01%,98.98%,99.04%,每名患者的特异度和灵敏度均超过了97%,并且在少量训练样本下也能取得较好性能。这些令人满意的结果可以为癫痫辅助检测提供参考。虽然本文模型在准确率和灵敏度上得到了提升,但是该模型还有一些不足和值得进一步深入研究的地方。比如在现实临床环境中,癫痫患者的脑电信号可能会受到各种噪声和干扰的影响,如何提高癫痫智能辅助检测算法的鲁棒性还有待解决。将来的工作中将对上述问题进行深入研究。
