科学技术与工程

原材料	质量分数 $/\%$
CaO	${\mathrm{{SiO}}}_{2}$	$\mathrm{{MgO}}$	${\mathrm{{Al}}}_{2}{\mathrm{O}}_{3}$	${\mathrm{{SO}}}_{3}$	${\mathrm{{Fe}}}_{2}{\mathrm{O}}_{3}$
粉煤灰	3.12	49.61	1.04	36.65	0.74	3.82
矿渣	35.67	36.12	11.34	16.31	0.44	0.32

原材料	质量分数 $/\%$
CaO	${\mathrm{{SiO}}}_{2}$	$\mathrm{{MgO}}$	${\mathrm{{Al}}}_{2}{\mathrm{O}}_{3}$	${\mathrm{{SO}}}_{3}$	${\mathrm{{Fe}}}_{2}{\mathrm{O}}_{3}$
粉煤灰	3.12	49.61	1.04	36.65	0.74	3.82
矿渣	35.67	36.12	11.34	16.31	0.44	0.32

腐蚀与冻融耦合作用下对纤维石膏基胶凝材料耐久性能的影响

PDF下载

张宏权 ¹ , 任鹏武 ² , 李晓东 ²^,^* , 杨林 ³

科学技术与工程 | 论文_建筑科学 2025,25(4): 1628-1636

收起

科学技术与工程 | 论文_建筑科学 2025, 25(4): 1628-1636

腐蚀与冻融耦合作用下对纤维石膏基胶凝材料耐久性能的影响

全屏

张宏权¹, 任鹏武², 李晓东²^,^*, 杨林³

作者信息

¹ 甘肃第七建设集团股份有限公司兰州 730000

² 兰州理工大学土木工程学院兰州 730050

³ 西安五和土木工程新材料有限公司西安 710075

张宏权(1975—),男,汉族,甘肃通渭人,高级工程师。研究方向:装饰技术。E-mail:847036018@qq.com。

Effect of Corrosion and Freeze-thaw Coupling on the Durability of Fiber Gypsum Based Cementified Materials

Hong-quan ZHANG¹, Peng-wu REN², Xiao-dong LI²^,^*, Lin YANG³

Affiliations

¹ Gansu Seventh Construction Group Co., Ltd. Lanzhou 730000 China

² School of Civil Engineering, Lanzhou University of Technology Lanzhou 730050 China

³ Xi'an Wuhe Civil Engineering New Materials Co., Ltd. Xi'an 710075 China

doi: 10.12404/j..1671-1815.2309198

文章导航

摘要

收起

为探究纤维石膏基胶凝材料的耐久性能,本试验将高强石膏、粉煤灰和矿渣按照44:34:22的比例,通过掺杂聚丙烯纤维和苎麻纤维制成纤维石膏基胶凝材料,使用甲基硅酸钠对纤维石膏基胶凝材料进行防水处理,探究在 ${\mathrm{H}}_{2}{\mathrm{{SO}}}_{4}$ 或 $\mathrm{{NaOH}}$ 腐蚀与冻融耦合作用下,冻融 5、15、25、45、90 d对纤维石膏基胶凝材料软化性能、吸水率和质量损失率的影响。对纤维石膏基胶凝材料进行冻融应变检测,抗折及抗压强度检测,工业计算机断层扫描(computedtomography,CT)检测。结果表明:纤维可以减少石膏基胶凝材料在冻融时的弹性和塑性变形；在酸碱腐蚀与冻融耦合作用下, $\mathrm{{NaOH}}$ 比 ${\mathrm{H}}_{2}{\mathrm{{SO}}}_{4}$ 对纤维石膏基胶凝材料的损伤更大；使用浸泡甲基硅酸钠作防水处理的纤维石膏基胶凝材料,经过 ${90}\mathrm{\;d}$ 冻融后,对比不做防水处理的试件,提高了 0.28 和 0.13的抗折和抗压软化系数,降低了 1.56% 和 9.52% 的吸水率和质量损失率;随着冻融次数增加,试件孔隙开展仍以小孔为主,裂隙直径主要为 ${0.1}\sim 2\mathrm{\;{mm}}$ 。

关键词

纤维石膏基胶凝材料 / 耐久性能 / 冻融循环 / 酸碱腐蚀 / 甲基硅酸钠防水剂

Abstract

收起

In order to investigate the durability of fibergypsum-based cementation material, a composite material was prepared byincorporating polypropylene and ramie fibers into high-strength gypsum,fly ash, and slag in a ratio of 44:34:22. Sodium methylsilicate wasutilized for waterproofing the fiber gypsum-based cementitious material,and the effects of freeze-thaw cycles on its softening property, waterabsorption, and mass loss were studied after 5,15,25,45, and 90 daysunder the combined action of ${\mathrm{H}}_{2}{\mathrm{{SO}}}_{4}$ or $\mathrm{{NaOH}}$ corrosion andfreeze-thaw. Freeze-thaw strain testing, flexural and compressivestrength testing, as well as industrial computed tomography(CT) scanningwere conducted. The results indicate that fibers can mitigate bothelastic and plastic deformation of the gypsum-based cementitiousmaterial during freeze-thaw cycles. Furthermore, under the combinedeffect of acid-base corrosion and freeze-thaw cycles, NaOH causesgreater damage than ${\mathrm{H}}_{2}{\mathrm{{SO}}}_{4}$ does.After undergoing 90 days of freeze-thaw cycling with sodiummethylsilicate treatment applied to it, the flexural and compressivesoftening coefficients increase by 0.28 and 0.13 respectively comparedto specimens without waterproofing; meanwhile water absorption ratesdecrease by 1.56% while mass loss rates decreased by 9.52%. Asfreezing-and thawing times increase, pore development in specimens isstill dominated by small holes, and crack diameters are mainly between ${0.1}\sim 2\mathrm{\;{mm}}$ .

Key words

fibrous gypsum based cementing material / durability / freeze-thaw cycle / acid-base corrosion / sodium methylsilicate water repellent

引用本文

张宏权, 任鹏武, 李晓东, 杨林. 腐蚀与冻融耦合作用下对纤维石膏基胶凝材料耐久性能的影响. 科学技术与工程, 2025 , 25 (4) : 1628 -1636 . DOI: 10.12404/j..1671-1815.2309198

Hong-quan ZHANG, Peng-wu REN, Xiao-dong LI, Lin YANG. Effect of Corrosion and Freeze-thaw Coupling on the Durability of Fiber Gypsum Based Cementified Materials[J]. Science Technology and Engineering, 2025 , 25 (4) : 1628 -1636 . DOI: 10.12404/j..1671-1815.2309198

正文

收起

石膏基胶凝材料是一种绿色环保的无机材料, 通过添加一定纤维及外加剂可以增强其性能, 具有生产能耗低和工艺性能好等优点 ^{[ 1 - 2 ]} 。在建筑材料中常用于生产建筑石膏墙板, 是一种良好的墙体材料,具有轻质、隔音隔热、保温和可塑等优点。但是石膏的耐水性和抗冻性较差, 在寒冷或潮湿气候的影响下强度会大幅受损,使其产品在建筑材料领域的使用受到极大限制 ^{[ 3 ]} 。因此,提高石膏的耐久性,增大石膏制品的使用范围, 有必要对石膏制品的耐久性能进行研究。

建筑材料复掺石膏基材制作胶凝材料以提升石膏制品的耐久能是中外的研究热点。将粉煤灰和矿渣等工业废料掺入石膏中, 可提升石膏的耐久能, 同时还实现了废物利用和一定程度上解决环境污染等问题 ^{[ 4 ]} 。使用粉煤灰和矿渣对石膏胶凝材料改性, 可改善体系的微观结构, 加快石膏胶凝体系的水化反应,提高石膏基胶凝材料力学性能 ${}^{\left\lbrack 5\text{-}6\right\rbrack }$ 。栗东平等 ^{[ 7 ]} 研究表明,矿渣等材料和石膏结合,可激发水化产物 $\mathrm{{AFt}}$ 和 $\mathrm{C}- \mathrm{S}- \mathrm{H}$ 凝胶的生成,进而提升材料的抗压强度等性能。使用纤维对石膏基胶凝材料改性, 可提升胶凝材料的抗折强度和软化性能。石宗利等 ^{[ 8 ]} 研究发现,使用维尼纶纤维改性石膏基复合材料, 其微观结晶结构由单一的石膏结晶转变为了纤维与石膏基复合材料共生结晶,抗折强度和耐久性也得到增强。目前,提高石膏基胶凝材料耐水性的方法主要有外涂法和内掺法。潘红等 ^{[ 9 ]} 研究发现,外涂防水剂使石膏体孔隙内表面由亲水性变成憎水性,阻碍了水分的进一步渗入,可有效降低石膏砌块的吸水率。何廷树等 ^{[ 10 ]} 研究表明,内掺甲基硅酸钠可以改变石膏的晶体形貌和微观结构, 降低吸水率和软化系数, 从而提高砌块强度和耐水性。

中外学者采用不同方法分析胶凝材料在冻融下强度损失的变化规律。在混凝土研究领域, 学者们多采用冻融循环条件来进行试验研究,以反映实际工程中混凝土材料的耐久性能 ${}^{\left\lbrack {11}\text{-}{13}\right\rbrack }$ 。而关于石膏基材料在冻融循环条件下的性能劣化研究较少。 Lu 等 ^{[ 14 ]} 采用正交实验设计来说明玄武岩纤维和聚乙烯醇纤维对脱硫石膏基胶凝材料(DGCCM)性能的影响, 结果表明, 两种纤维的结合改善了 DGCCM 的力学性能、耐水性和耐久性,纤维的掺入抑制了 DGCCM 干湿和冻融循环中大量裂纹的产生,提高了其耐久性。郑波涛等 ^{[ 15 ]} 研究表明,在冻融循环作用下,随着磷石膏掺量增加,抗压强度和质量损失率逐渐增大, 泡沫轻质土力学性能下降, 试件更易被冻胀破坏。田威等 ^{[ 16 ]} 借助计算机断层扫描(computed tomography, CT) 扫描分析发现, 试样内部孔隙的结构分布特征和演化规律与其力学特性和宏观破损特征密切相关, 即冻融次数越多, 孔隙开展越多, 则抗压强度越低, 通过对试件的应力-应变分析, 可分析纤维在冻融循环中对材料的约束作用。靳贺松等 ^{[ 17 ]} 通过应变采集仪和静态应变测试分析系统,分析聚丙烯纤维水泥基复合材料微应变与冻融时间的关系,分析出试件体积膨胀变形规律。这些研究表明, 石膏基材料在冻融循环条件下的耐久性能同样是值得关注的问题。

高强石膏、粉煤灰、矿渣、聚丙烯纤维和苎麻纤维, 通过正交试验取得的最优配合比为 44:34: ${22}: 1 :{1.5}^{\left\lbrack {18}- {19}\right\rbrack }$ 。通过利用可再生的苎麻纤维和粉煤灰、矿渣等工业废料,参照最优配合比制作纤维石膏基胶凝材料, 对纤维石膏基胶凝材料设计冻融循环试验, 探究在冻融循环试验条件下, 其软化系数、吸水率、质量损失率和孔隙随冻融循环次数增加的变化规律。考虑墙体材料一般在室内外环境中使用, 难免接触冻融、腐蚀等工况, 试验探究了气冻与酸碱溶解耦合作用环境下对胶凝材料耐久性的影响。使用涂抹和短期浸泡甲基硅酸钠防水剂处理试件, 探究在酸碱腐蚀与冻融循环耦合作用下对材料耐久性的影响, 为石膏基胶凝材料的孔隙开展、破坏形态和耐久性能研究提供参考依据。

1 试验

收起

1.1 原料

试验中所用高强石膏来自荆门丸福长兴石膏有限公司,高强石膏的纯度大于 95%,初凝时间 $3\mathrm{\;{min}}$ ,终凝时间 ${18}\mathrm{\;{min}}$ ,标准稠度需水量 ${38}\%$ ,粉煤灰: II 级, 取自兰州长盛源粉煤灰有限责任公司, 矿渣:选用巩义市元亨净水材料厂的 S95 级矿渣,粉煤灰及矿渣的化学成分如表 1 所示。苎麻纤维(三毛实业股份有限公司,长度为 ${12}\sim {15}\mathrm{\;{mm}}$ )、聚丙烯纤维 ( 赣州大业金属纤维有限公司,长度 23 ~ ${25}\mathrm{\;{mm}}$ )、 ${0.05}\mathrm{\;{mol}}/\mathrm{L}$ 的 $\mathrm{{NaOH}}$ 、 ${0.05}\mathrm{\;{mol}}/\mathrm{L}$ 的 ${\mathrm{H}}_{2}{\mathrm{{SO}}}_{4}$ 。

1.2 试件制备

将高强石膏、粉煤灰、矿渣以配合比 44:34:22 的比例在搅拌机中搅拌均匀,按 0.3 的水胶比加入水,再次搅拌均匀成胶凝状,加入质量分数为 1.5% 的苎麻纤维与 1% 的聚丙烯纤维, 搅拌均匀后倒入 ${160}\mathrm{\;{mm}}\left(\text{ 长 }\right)\times {40}\mathrm{\;{mm}}\left(\text{ 宽 }\right)\times {40}\mathrm{\;{mm}}\left(\text{ 高 }\right)$ 的模具中振动成型,自然条件下静置 ${24}\mathrm{\;h}$ 后脱模,在混凝土恒温养护箱 $\left\lbrack {\text{温度为}\left({{20}\pm 1}\right){}^{\circ }\mathrm{C}}\right\rbrack$ 中养护 ${28}\mathrm{\;d}$ 。

1.3 试验设备与试验方法

1.3.1 仪器设备

使用具有速冻功能的降温设备,进行冻融试验,设备降温极限温度为 $-{35}^{\circ }\mathrm{C}$ ,生产厂家: 澳柯玛股份有限责任公司；采用基于 $\mathrm{X}$ 射线的 ANOVOX-EL-2000 型 CT 扫描仪进行无损检测与数值模拟软件的三维无损分析,最高分辨率 ${6\mu }\mathrm{m}$ ,最大电压 ${300}\mathrm{{kV}}$ ；DH3816 静态应变测试系统,生产厂家:江苏东华测试技术股份有限公司。

1.3.2 冻融试验方法

对养护 ${28}\mathrm{\;d}$ 后的试件,进行 $-{15}^{\circ }\mathrm{C}$ 气冻 ${15}^{\circ }\mathrm{C}$ 水溶液解冻、 $-{15}{}^{\circ }\mathrm{C}$ 气冻 ${15}^{\circ }\mathrm{C}$ 酸性溶液解冻和 - 15 °C 气冻 15 °C 碱性溶液解冻,以冷冻 12 h、溶解 ${12}\mathrm{\;h}$ 为一个冻融循环,进行 $5\text{、}{15}\text{、}{25}\text{、}{45}\text{、}{90}\mathrm{\;d}$ 的循环, 每次循环结束时将试件样品擦除表面的水分后称重记录,再进行抗压抗折强度测试。

为详细探究石膏基胶凝材料在冻融时纤维的作用,以掺加纤维和不掺加纤维的石膏基胶凝材料为对照组,在试件内部预埋应变片,连接使用 DH3816 应力应变采集仪,模拟 $- 5 \sim 5{}^{\circ }\mathrm{C}\text{、}- {15}\sim {15}{}^{\circ }\mathrm{C}$ 、 $-{25}\sim {25}^{\circ }\mathrm{C}\sim -{30}\sim {30}^{\circ }\mathrm{C}$ 情况下,探究试件的应变情况。

1.3.3 冻融应变检测方法

纤维对石膏基胶凝材料的应变作用试验, 借助电阻式应变片和静态应变测试系统,通过对比掺加纤维和不掺加纤维的石膏基胶凝材料, 在冻融时的应变测试与分析来完成的, 具体测试步骤如下。

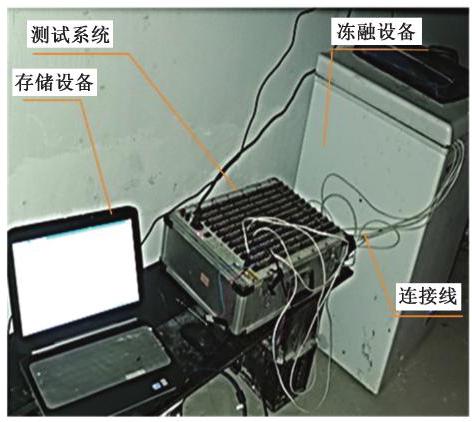

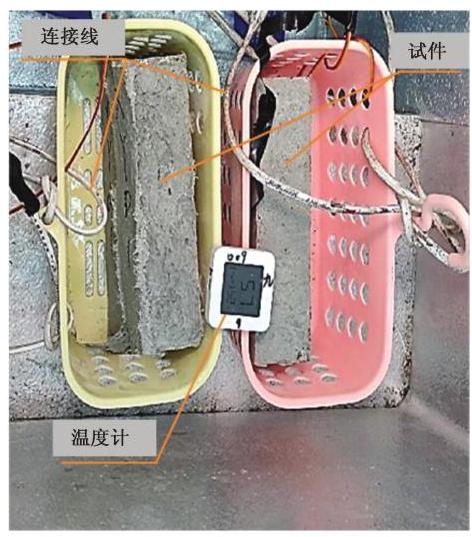

(1)将存储设备通过 DH3816 应变采集程序与静态应变测试系统连接, 再将静态应变测试系统通过线缆与冻融设备内的冻融试件连接, 如图 1 和图 2 所示。

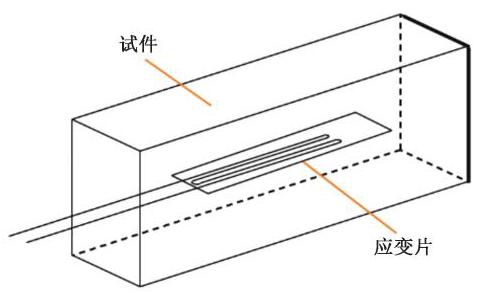

(2)应变检测使用的冻融试件内部放置有电阻式应变片, 用于检测试件随温度变化时的应变, 应变片安装位置如图 3 所示。

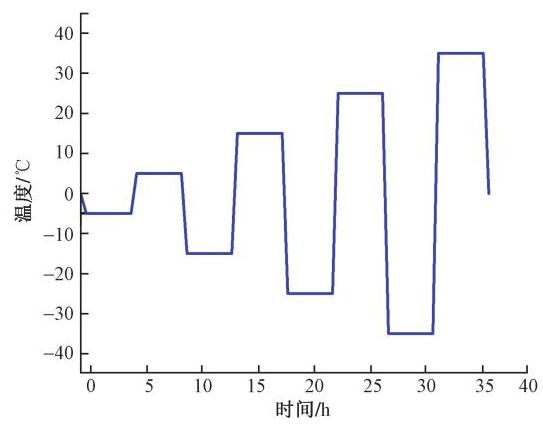

(3)将试件放入冻融设备中,使用如图 4 所示的温度循环调温, 进行气冻水融的冻融循环试验, 记录有纤维和无纤维两组石膏基胶凝材料试件在冻融循环作用下试件的应变情况。

2 结果与分析

收起

2.1 气冻水融循环

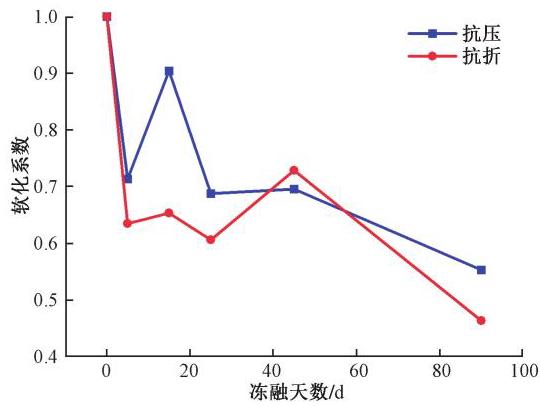

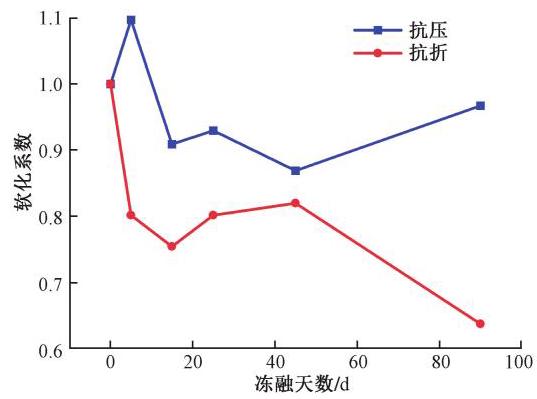

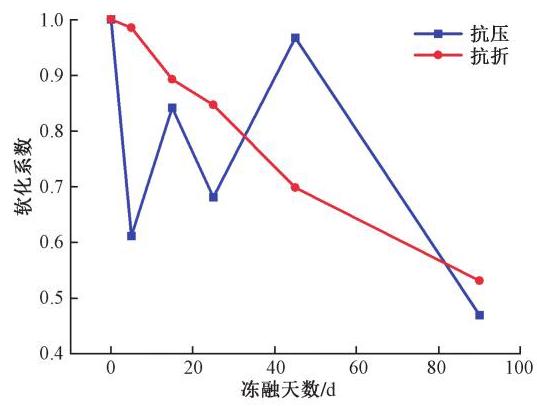

对完成气冻水融-冻融循环试验的试件样品, 在抗压抗折试验机上进行强度测试, 记录其抗折抗压强度, 计算抗折抗压软化系数, 如图 5 所示。将冻融循环完成后的试件擦干表面水分的重量命名为 ${g}_{1}$ , 冻融后的试件经烘干后得到的恒重记作 ${g}_{2}$ ,将冻融前的试件恒重记作 ${g}_{3}$ ,试件吸水率为 $\frac{{g}_{1}- {g}_{2}}{{g}_{1}}$ ,质量损失率为 $\frac{{g}_{3}- {g}_{2}}{{g}_{3}}$ ,计算试件的吸水率与质量损失率,将数据绘制成图,如图 6 所示。

从图 5 的数据可以看出,在气冻水融 ${90}\mathrm{\;d}$ 后, 试件的抗折抗压软化系数为 0.53 和 0.47 ,试件的抗折软化系数随着冻融天数的增加逐渐降低,抗压软化系数总体小于抗折软化系数,数据曲线呈先降低再循序上升,最后突然降低的趋势, 冻融过程中软化系数起伏较大,特别是在冻融 45d 时突然增大, 在冻融 ${90}\mathrm{\;d}$ 后抗压软化系数又急剧下降,气冻水融-冻融循环过程中试件抗压软化系数变化不规律。

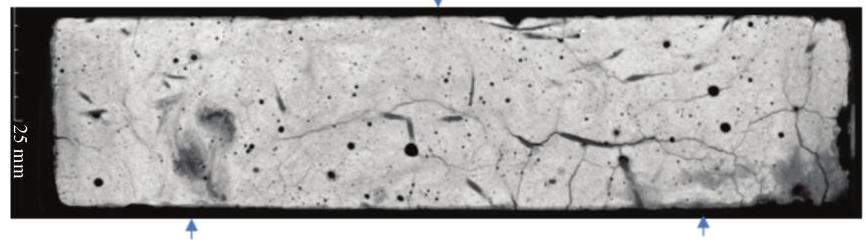

用 CT 扫描对冻融 ${45}\mathrm{\;d}$ 试件表层 $2\mathrm{\;{mm}}$ 处进行观测,如图 7 所示,抗折测试受力点如图箭头方向所示。通过对冻融试件裂隙观察发现, 试件横向 ( 图 7 中上下方向)裂缝开展数量多于纵向 ( 图 7 中左右方向),再结合抗压强度测试方法,分析得出,由于抗压强度测试时试件的受压面积为 ${40}\mathrm{\;{mm}}\times$ ${40}\mathrm{\;{mm}}$ ,而试件冻融 ${45}\mathrm{\;d}$ 的裂隙开展是横向开展,受压区的少量的裂缝对测试结果影响较小,因此 ${45}\mathrm{\;d}$ 时, 试件抗压软化系数大于抗折软化系数。在进行抗折强度测试时, 受力点的跨度较大, 跨度范围内的横向裂缝多,所以测试结果对抗折强度影响比抗压强度大。 $5\text{、}{15}\text{、}{25}\mathrm{\;d}$ 的试件同 ${45}\mathrm{\;d}$ 的裂隙开展情况类似。

纤维石膏基胶凝材料在冻融 $0 \sim {45}\mathrm{\;d}$ 内,水化反应持续进行, 水化反应一定程度地增强了材料的力学强度,因此抗压强度软化系数曲线在 $0 \sim {45}\mathrm{\;d}$ 内循序上升。裂隙开展 $0 \sim {45}\mathrm{\;d}$ 时,少量的横向裂缝对抗压强度影响较小,随着冻融次数的增加,试件基本完成水化反应,试件在冻融 45~90 d 内的横向裂隙开展规模增大、增多,裂隙的开展对试件抗压强度产生的影响越来越大,因此在冻融 ${90}\mathrm{\;d}$ 时试件的抗压软化系数突然减小,吸水率减小,质量损失率急剧增大。通过试件水化因素和裂隙开展特点分析得出,抗压软化系数在冻融 0~45 d 内变化不规律, 是试件在冻融过程中持续进行水化反应和纤维石膏基胶凝材料的裂隙开展共同影响的。

2.2 冻融性能影响因素

2.2.1 有无纤维对冻融性能的影响

对有纤维和无纤维两种试件, 采用图 4 所示的温度加载制度进行气冻水融循环应变测试,通过 DH3816 应变采集程序与静态应变测试系统, 采集得到的时间-应变数据, 如图 8 所示。

根据气冻水融应变测试的时间与应变曲线发现,有纤维和无纤维两种试件在 $0 \sim {24}\mathrm{\;h}$ ,应变在冻融温度调为 ${0}^{\circ }\mathrm{C}$ 时,变形也接近于 0,试件在此阶段的变形多为弹性变形。而在 ${23}\sim {36.5}\mathrm{\;h}$ ,冻融应变测试的加载温度幅度逐渐增大,当冻融应变测试温度调为 0 时, 应变不为 0 , 材料存在塑形变形。

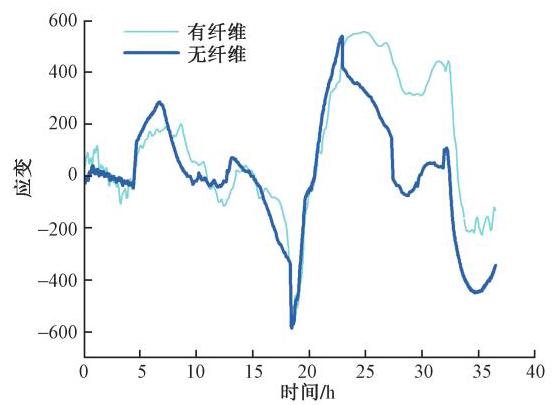

(1)0~23 h 冻融应变分析。如图 8 所示, $0 \sim$ ${23}\mathrm{\;h}$ 中,记录的无纤维和有纤维试件出现的应变峰值和峰值对应的时间情况分别为:无纤维的胶凝材料在 ${6.73}\mathrm{\;h}$ 出现峰值 238.0,在 ${13.2}\mathrm{\;h}$ 出现峰值 71,在 ${18.45}\mathrm{\;h}$ 出现峰值 -585.0 ; 有纤维的胶凝材料在 ${8.67}\mathrm{\;h}$ 出现峰值200.68,在 ${14.31}\mathrm{\;h}$ 出现峰值 42.38 ,在 18.54 出现峰值 - 555.89 。通过对比有纤维和无纤维试件出现应变的峰值和时间发现, 掺有纤维的试件比无纤维的试件出现应变峰值的时间晚, 且峰值的绝对值较小。有纤维的试件应变峰值较小,是因为纤维与石膏基胶凝材料的胶结作用没有被破坏, 材料的变形属于弹性变形, 纤维的拉伸和胶凝材料自身的强度抵抗了冻融产生的变形。

(2)23~36.5 h 冻融应变分析。如图 8 所示, ${23}\sim {36.5}\mathrm{\;h}$ 中,记录的无纤维和有纤维试件出现的应变情况为: ${23}\sim {27}\mathrm{\;h}$ ,无纤维的试块应变值增大后快速减小,有纤维的试件应变值增大后减小速度较慢； ${32}\sim {36.5}\mathrm{\;h}$ ,两组试件的应变值先增大后急剧减小; 在 ${36.5}\mathrm{\;h}$ 时冻融温度上升至 ${0}^{\circ }\mathrm{C}$ 时,有纤维试件的残余应变为 120.8 , 无纤维的残余应变为 379.1。在 ${23}\mathrm{\;h}$ 之后,模拟温度绝对值增大,试件热胀冷缩变形幅度较大,纤维与石膏基胶凝材料的部分胶结作用被损坏, 纤维束缚作用降低, 材料产生塑性变形。因此, 纤维与胶凝材料的胶结作用、胶凝材料自身的强度和纤维的部分束缚作用抵抗冻融破坏与变形,致使试件塑形应变和残余应变较小。

纤维石膏基胶凝材料冻融循环 ${25}\mathrm{\;d}$ 后,抗压强度为 ${27.47}\mathrm{{MPa}}$ ,抗压软化系数为 0.85 ,而无纤维的石膏基胶凝材料冻融循环 25d 后,抗压强度为 17.10 MPa,抗压软化系数为 0.53。相较于无纤维的试件, 有纤维的试件在气冻水融试验后的抗压强度增大 ${10.37}\mathrm{{Mpa}}$ ,无纤维石膏基胶凝材料冻融后的强度下降明显,强度损失较大,纤维可提升石膏基胶凝材料在气冻水融循环试验中的抗压强度和抗压软化系数。因此, 掺有纤维的试件在气冻水融试验中能够延迟变形,减小弹性变形和塑形残余变形。

2.2.2 酸性溶液耦合冻融循环

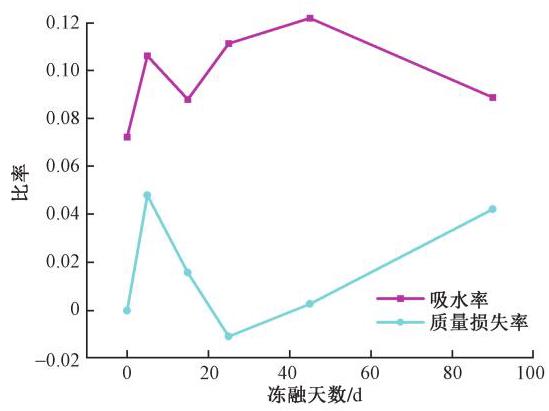

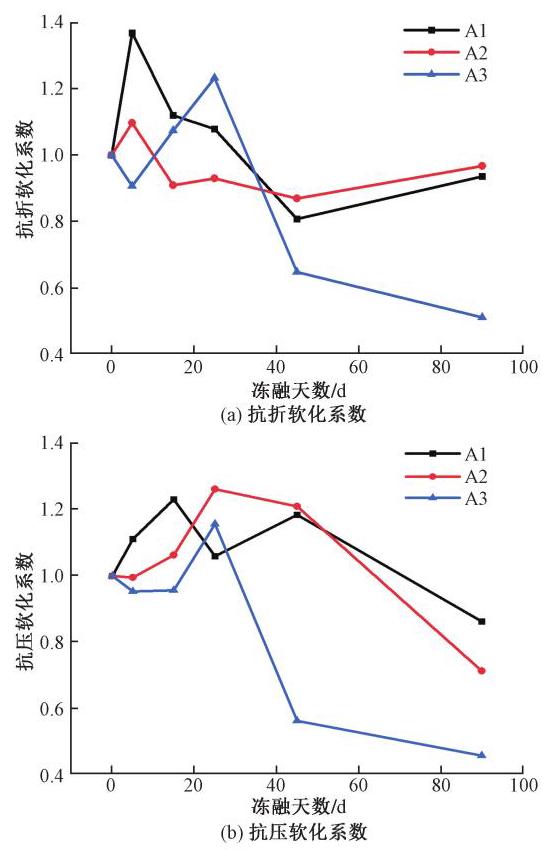

在酸性溶液与冻融循环耦合作用下, 对试件进行试验, 统计计算软化系数、质量损失率和吸水率。如图 9 和图 10 所示。

对酸性溶液耦合冻融循环的软化系数曲线观察发现, 随着冻融天数的增加, 软化系数整体呈下降趋势,特别是在 ${15}\mathrm{\;d}$ ,抗折抗压软化系数低了 0.25 与 0.14,这是由于酸性环境中的 ${\mathrm{H}}^{+ }$ 与试件发生反应,反应生成的硫酸盐类结晶物质附着在试件表面和微孔隙中, 填补了试件的部分缝隙, 在一定程度上阻止了水分子侵入试件, 降低了吸水率, 在冻融 ${90}\mathrm{\;d}$ 时,软化系数降低幅度才会更小,试件表面附着有硫酸盐类物质,增加了试件的重量。

2.2.3 碱性溶液耦合冻融循环

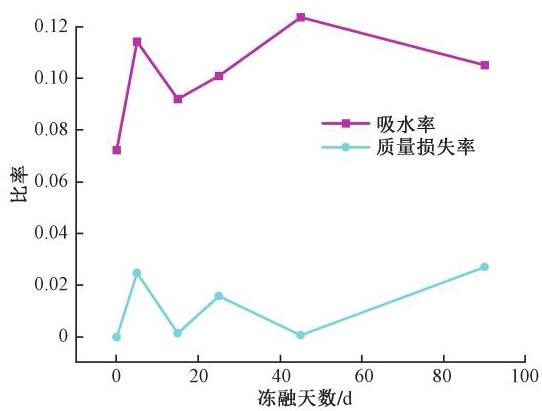

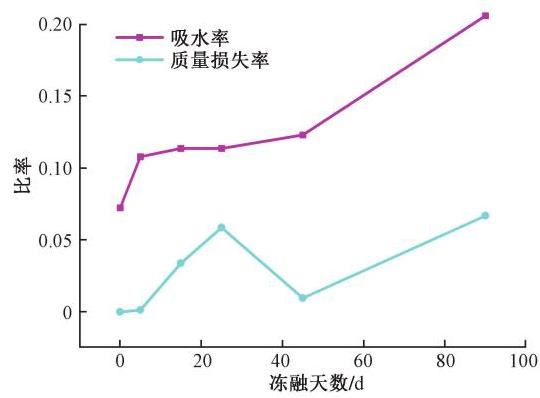

在碱性溶液耦合冻融循环作用下进行试验, 统计计算软化系数、质量损失率和吸水率。如图 11 和图 12 所示。可以看出,碱性环境下,试件 ${90}\mathrm{\;d}$ 时的抗压抗折软化系数为 0.55 和 0.46 ,都低于 0.6 ,在 ${15}\mathrm{\;d}$ 时强度突然增大,这是由于冻融循环试件出现微裂隙后,氢氧化钠溶液通过裂隙进入试件内部, 激发和加快了试件的水化反应, 提升了冻融试件的早期强度,因此抗折抗压软化系数 ${15}\mathrm{\;d}$ 左右迅速增大。但随着冻融循环的持续, 试件裂隙也在持续开展,更多的氢氧化钠溶液进入试件裂隙,过快地加速了试件的水化反应, 反应产生的热量使材料内部温度高于环境温度, 造成了试件内外冷热不均的现象, 加速了试件裂隙的开展, 因此试件内部孔隙、吸水和质量损失增多, 试件强度逐渐降低, 最终导致试件在碱性溶液耦合冻融循环 ${90}\mathrm{\;d}$ 时比酸性溶液的软化系数低、质量损失和吸水率高。

2.2.4 甲基硅酸钠防水剂

对养护 28 d 后的试件,以涂抹质量分数为 ${30}\%$ 的甲基硅酸钠溶液和浸泡质量分数为 ${30}\%$ 的甲基硅酸钠溶液两种防水处理方式, 对试件进行防水处理。试件表面涂抹 30% 甲基硅酸钠溶液方式处理的混杂纤维胶凝材料, 进行酸碱耦合冻融循环试验, 统计软化系数进行绘图, 如图 13 所示。可以看出,试件表面涂抹 30% 甲基硅酸钠溶液,在 0~ ${45}\mathrm{\;d}$ ,增大了试件抗压软化系数,这是由于涂抹甲基硅酸钠的试件, 有效阻止了水分子的侵入, 试件在冻融期间水化反应持续稳定进行,导致软化系数有所提高, 但在碱性溶液腐蚀作用下, 随着冻融次数的增加, 表层的甲基硅酸钠加剧剥落, 试件抗压抗折软化系数迅速降低, 碱性溶液耦合冻融循环至 ${90}\mathrm{\;d}$ 时,抗折抗压软化系数为 0.51 和 0.46。

A 为涂抹甲基硅酸钠处理试件;1 为冻融循环中使用水溶液溶解; 2 为冻融循环中使用酸溶液溶解;3 为冻融循环中使用碱溶液溶解图 13 涂抹甲基硅酸钠处理试件的抗折软化系数和抗压软化系数

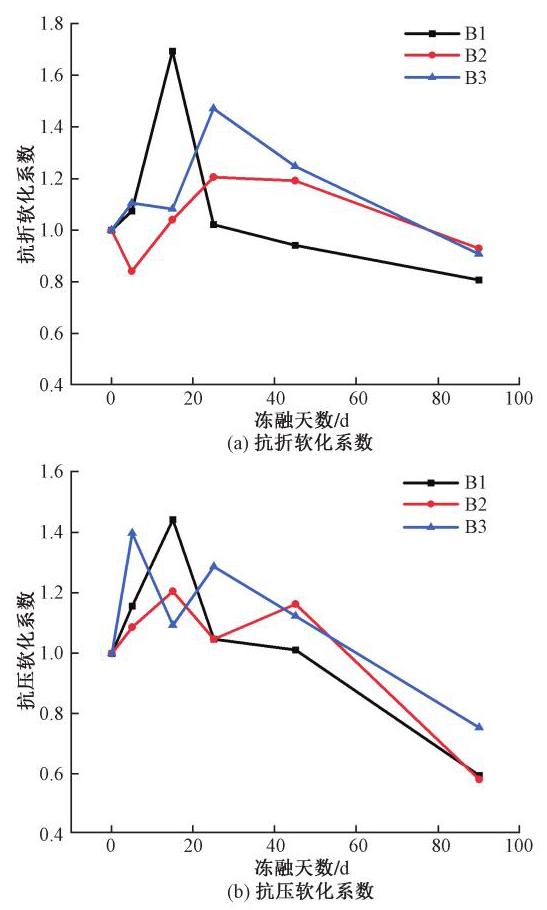

浸泡甲基硅酸钠溶液的胶凝材料试件, 进行酸碱性耦合冻融循环后记录软化系数,如图 14 所示。使用浸泡甲基硅酸钠进行防水处理的试件在冻融循环 ${90}\mathrm{\;d}$ 后,抗折和抗压软化系数为 0.81 和 0.60, 质量损失率和吸水率为 5.03% 和 11.04%,对比不做防水处理的试件, 提高了 0.28 和 0.13 的抗折和压软化系数,降低了 1.56% 和 9.52% 的质量损失率和吸水率, 浸泡甲基硅酸钠溶液的试件, 在碱性溶液溶解冻融循环中, 软化系数下降变慢, 在冻融期间有效阻止了溶液侵入试件,冻融 45 d 后试件的水化反应仍未受到较大影响。

B 表示浸泡甲基硅酸钠处理试件; 1 表示冻融循环中使用水溶液溶解; 2 表示冻融循环中使用酸溶液溶解;3 表示冻融循环中使用碱溶液溶解

3 核磁共振扫描分析

收起

基于 $\mathrm{X}$ 射线 $\mathrm{{CT}}$ 的无损检测与数值模拟软件的三维无损分析, 对试件进行核磁共振扫描分析, 测试电压 ${270}\mathrm{{kV}}$ ,测试电流: ${450\mu }\mathrm{A}$ ,扫描得到试件三维结构数据。

3.1 孔隙观测

在碱性耦合作用下,冻融 ${45}\mathrm{\;d}$ 涂抹与浸泡甲基硅酸钠溶液处理的试件两端 $2\mathrm{\;{cm}}$ 处的 $\mathrm{{CT}}$ 扫描图, 如图 15 所示。

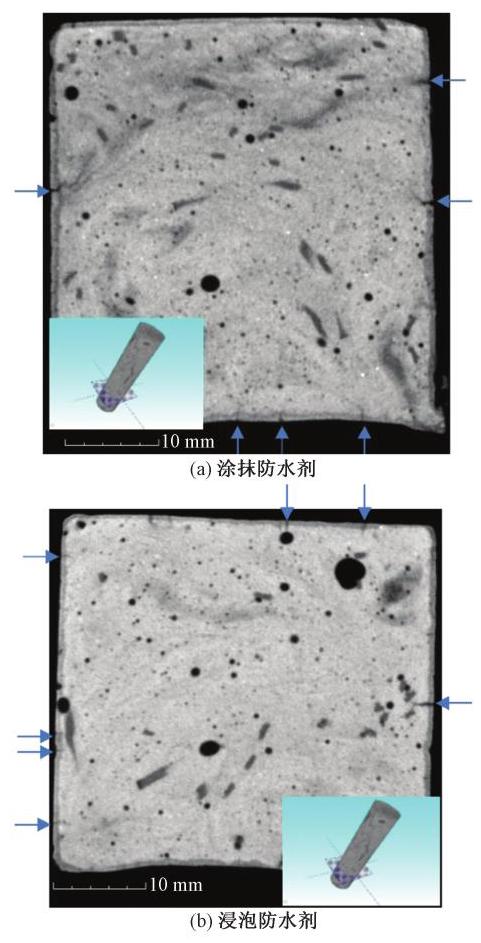

通过对两组试件 ${45}\mathrm{\;d}$ 的 CT 图片观察发现:涂抹防水剂试件冻融 45 d 的裂隙开展比浸泡防水剂 ${45}\mathrm{\;d}$ 的裂隙开展更深,涂抹防水剂的试块表层下有更深的裂隙造影,浸泡甲基硅酸钠防水剂裂隙的开展深度更小,两种试块皆无贯通裂缝；浸泡甲基硅酸钠可更有效地阻止水分子的侵入, 减少石膏基胶凝材料在碱性耦合冻融循环作用下裂隙开展的深度。冻融循环 ${25}\mathrm{\;d}$ 和 ${90}\mathrm{\;d}$ 同 ${45}\mathrm{\;d}$ 裂隙开展情况类似,冻融循环 $5\mathrm{\;d}$ 和 ${15}\mathrm{\;d}$ 的裂隙开展都较小,肉眼难以看出差别。

3.2 孔隙开展

对使用涂抹甲基硅酸钠作为防水处理, 在碱性溶液冻融 45 d 循环的试件,使用 CT 扫描探测其孔隙, 将试件的孔隙数量与体积进行统计, 绘制直方图如图 16 所示。

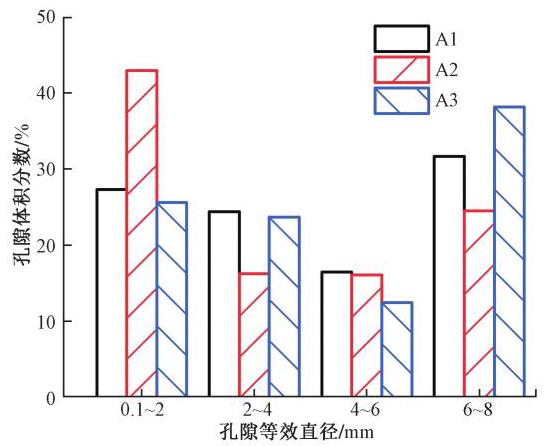

A1 等效孔隙直径为 $6 \sim 8\mathrm{\;{mm}}$ 的孔隙占比最大,占比 31.69%; A2 等效孔隙直径为 ${0.1}\sim 2\mathrm{\;{mm}}$ 的孔隙占比最大,为 42.94%；A3 等效孔隙直径为 $6 \sim 8\mathrm{\;{mm}}$ 的孔隙比占比最大,为 ${38.16}\%$ 。碱性环境中,冻融试件的裂隙开展为 $6 \sim 8\mathrm{\;{mm}}$ 孔隙占比最大,从裂隙开展角度的分析,验证了前文所述的 $\mathrm{{NaOH}}$ 溶液会加剧石膏基胶凝材料发生水化反应, 而导致冻融裂隙开展增大。

为了研究水溶解作用下冻融循环的孔隙开展, 使用 CT 扫描分析试件气冻水融 ${90}\mathrm{\;d}$ 孔径的数量与体积,对孔隙等效直径为 $2 \sim 4,4 \sim 6,6 \sim 8\mathrm{\;{mm}}$ 的孔隙进行统计绘直方图,如图 17 所示,计算孔隙体积占比绘制直方图,如图 18 所示。

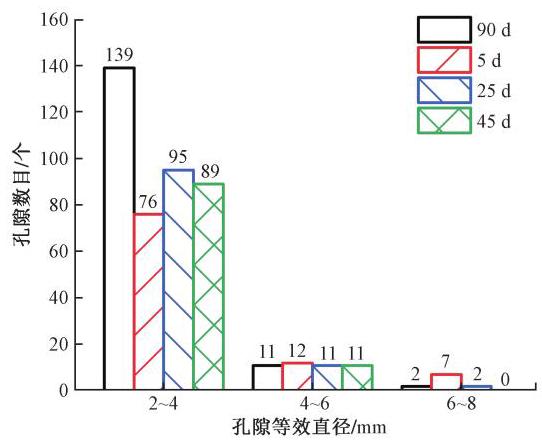

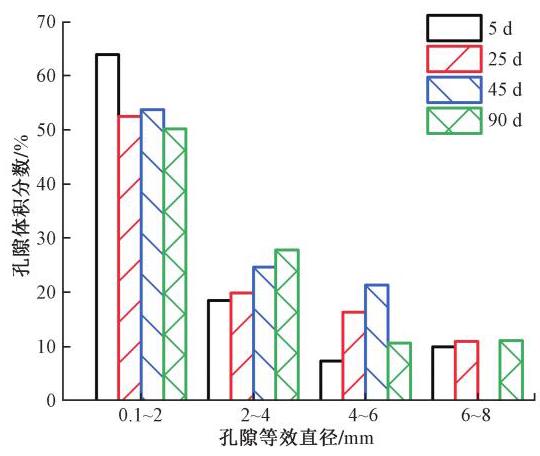

气冻水融循环中,随着冻融天数的增加,孔隙等效直径为 $2 \sim 4\mathrm{\;{mm}}$ 的孔隙数量由 76 个逐渐增加至 139 个,孔隙等效直径为 $4 \sim 6\mathrm{\;{mm}}$ 的孔隙数量裂隙由 12 个变为 11 个,孔隙体积比中, ${0.1}\sim 2\mathrm{\;{mm}}$ 的孔隙所占体积比分数最大,冻融 5 d 时,占比 63.93%,冻融 25 d 时占比 52.53%,冻融 45 d 时占比 53.76%,冻融 90 d 时占比 50.19%。

根据孔隙的开展、数量和体积比等信息,发现 C1 试件的孔隙直径主要为 ${0.1}\sim 2\mathrm{\;{mm}}$ ,且随着冻融天数的增加, 孔隙数量增加, 孔隙直径不增加。

4 结论

收起

(1) 模拟 $- 5 \sim 5\text{、}- {15}\sim {15}\text{、}- {25}\sim {25}\text{、}- {30}\sim$ ${30}^{\circ }\mathrm{C}$ 冻融环境下试件的时间 - 应变情况,发现有纤维的石膏基胶凝材料在冻融循环后强度损失较少, 可以延迟石膏基胶凝材料在冻融时的应变。

(2)酸性溶液在一定程度上阻止了水分子侵入试件, 软化系数降低幅度较小; 碱性溶液激发了试件的水化反应,加快裂隙的开展,冻融 ${90}\mathrm{\;d}$ 后软化系数降低幅度较大。

(3)涂抹甲基硅酸钠防水剂处理的试件,在 0~ ${45}\mathrm{\;d}$ 冻融循环中可提高抗压软化系数,在碱腐蚀作用下试件抗压抗折软化系数降低较快;浸泡甲基硅酸钠溶液防水剂处理的试件,在 $0 \sim {90}\mathrm{\;d}$ 冻融循环中抗折抗压软化系数下降较慢,降低了吸水率和质量损失率,防水性能较好。

(4)石膏基胶凝材料气冻水融循环5、25、45、 ${90}\mathrm{\;d}$ 的裂隙开展较小,随着冻融天数的增加,孔隙数量增加,孔隙直径不增加。裂隙的直径主要为 ${0.1}\sim$ $2{\mathrm{\;{mm}}}_{\circ }$

基金

收起

国家自然科学基金(51968043)

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

WuQS

, Zhu

, Li

, et

al.

. Effect of polyacrylic ester emulsion on mechanical properties of macro-defect free desulphurization gypsum plaster[J]. Construction and Building Materials, 2017, 153.656-662.

[2]

黄琴琴, 李新功, 吴义强, 等. 木纤维增强石膏基复合材料的耐水增韧改性[J]. 中南林业科技大学学报, 2024, 44(2): 174-183.

Huang

Qinqin

, Li

Xingong

, Wu

Yiqiang

, et

al.

. Water-resistant toughening modification of wood fiber-reinforced gypsum-based composites[J]. Journal of Central South University of Forestry & Technology, 2024, 44(2): 174-183.

[3]

Hua

, Wang

, Yao

, et

al.

. Effects of fibers on mechanical properties and freeze-thaw resistance of phosphogypsum-slag based cementitious materials[J]. Construction and Building Materials, 2016, 121.290-299.

[4]

赵敏 , 张明涛 , 彭家惠 , 等. 硫铝酸盐水泥增强建筑石膏的力学性能与耐水性能机理[J]. 材料导报, 2021, 35(12): 12099-12102.

[5]

刘方华. 碱激发磷矿渣复合胶凝材料的水化特性[J]. 建筑材料学报, 2020, 23(5): 1038-1045.

Liu

Fanghua

. Hydration characteristics of alkali-activated phosphorus slag composite cementitious materials[J]. Journal of Building Materials, 2020, 23(5): 1038-1045.

[6]

李颖, 吴保华, 倪文, 等. 矿渣-钢渣-石膏体系早期水化反应中的协同作用[J]. 东北大学学报(自然科学版), 2020, 41(4): 581-586.

Ying

, Wu

Baohua

, Ni

Wen

, et

al.

. Synergies in early hydration reaction of slag-steel slag-gypsum system[J]. Journal of Northeastern University (Natural Science), 2020, 41(4): 581-586.

[7]

栗东平, 平浩岩, 张凯帆, 等. 钢渣-矿渣-脱硫石膏复合胶凝材料的制备及水化机理[J]. 科学技术与工程, 2023, 23(6): 2558-2566.

Dongping

, Ping

Haoyan

, Zhang

Kaifan

, et

al.

. Preparation and hydration mechanism of composite cementitious materials containing steel slag, slag and desulfurization gypsum[J]. Science Technology and Engineering, 2023, 23(6): 2558-2566.

[8]

石宗利, 黎良元. 维尼纶纤维增强石膏基复合材料力学性能研究[J]. 湖南大学学报(自然科学版), 2007, (6): 49-53.

Shi

Zongli

, Li

Liangyuan

. Research on mechanics performance of vinylon fibre reinforced gypsum-based composite material[J]. Journal of Hunan University (Natural Sciences), 2007, (6): 49-53.

[9]

潘红, 李国忠. 含氟硅乳液防水剂制备及其对石膏性能的影响[J]. 建筑材料学报, 2013, 16(2): 226-231.

Pan

Hong

, Li

Guozhong

. Preparation of waterproof agent of emulsion containing fluorine and silicone (FSE) and its effect on performance of gypsum[J]. Journal of Building Materials, 2013, 16(2): 226-231.

[10]

何廷树, 亢泽千, 陈畅. 甲基硅酸钠对脱硫石膏砌块耐水性能的影响[J]. 建筑材料学报, 2021, 24(2): 247-259.

Tingshu

, Kang

Zeqian

, Chen

Chang

. Influence of sodium methyl silicate on waterproof property of desulfurized gypsum block[J]. Journal of Building Materials, 2021, 24(2): 247-259.

[11]

王萧萧, 冯蓉蓉, 荆磊, 等. 盐侵-冻融-干湿耦合作用下天然浮石混凝土的耐久性分析[J]. 科学技术与工程, 2023, 23(32): 13972-13979.

Wang

Xiaoxiao

, Feng

Rongrong

, Jing

Lei

, et

al.

. Analysis durability of natural pumice concrete under salt solution erosion-freeze-thaw-dry-wet coupling[J]. Science Technology and Engineering, 2023, 23(32): 13972-13979.

[12]

肖前慧, 曹志远, 关虓, 等. 冻融与硫酸盐侵蚀耦合作用下再生混凝土劣化规律[J]. 硅酸盐通报, 2020, 39(2): 352-358.

Xiao

Qianhui

, Cao

Zhiyuan

, Guan

Xiao

, et

al.

. Degradation law of recycled concrete under the coupling of freeze-thaw and sulfate erosion[J]. Bulletin of the Chinese Ceramic Society, 2020, 39(2): 352-358.

[13]

汪尧, 黎圣君, 叶敏, 等. 冻融循环下混凝土细观结构演化及力学损伤特性研究进展[J]. 科学技术与工程, 2023, 23(14): 5853-5874.

Wang

Yao

, Li

Shengjun

, Ye

Min

, et

al.

. Review of meso-structural evolution and mechanical damage characteristic of concrete subjected to freeze-thaw cycles[J]. Science Technology and Engineering, 2023, 23(14): 5853-5874.

[14]

Lü

, Wang

, An

, et

al.

. Effects of hybrid fibers on properties of desulfurized gypsum-based composite cementitious materials[J]. Construction and Building Materials, 2023, 392.131840.

[15]

郑波涛, 谭旺, 郭广银, 等. 大掺量磷石膏泡沫轻质土的制备[J]. 新型建筑材料, 2023, 50(8): 79-83.

Zheng

Botao

, Tan

Wang

, Guo

Guangyin

, et

al.

. Preparation of foamed lightweight soil with large amount of phosphogypsum[J]. New Building Materials, 2023, 50(8): 79-83.

[16]

田威, 韩女, 张鹏坤. 基于CT技术的混凝土孔隙结构冻融损伤试验[J]. 中南大学学报(自然科学版), 2017, 48(11): 3069-3075.

Tian

Wei

, Han

Nü

, Zhang

Pengkun

. Experiments on the freeze-thaw damage of concrete porous structure based on CT technique[J]. Journal of Central South University (Science and Technology), 2017, 48(11): 3069-3075.

[17]

靳贺松, 李福海, 何肖云峰, 等. 聚丙烯纤维水泥基复合材料的抗冻性能研究[J]. 材料导报, 2020, 34(8): 8071-8082.

Jin

Hesong

, Li

Fuhai

, He

Xiaoyunfeng

, et

al.

. Research on frost resistance of polypropylene fiber cement-based composite material[J]. Materials Reports, 2020, 34(8): 8071-8082.

[18]

刘元珍, 宋子阳, 李晓东. 混杂纤维高强石膏基复合墙板基本力学性能研究[J]. 新型建筑材料, 2020, 47(12): 75-80.

Liu

Yuanzhen

, Song

Ziyang

, Li

Xiaodong

. Study on the basic mechanical properties of hybrid fiber highstrength gypsum based composite wallboard[J]. New Building Materials, 2020, 47(12): 75-80.

[19]

李晓东, 康永康, 宋子阳. 纤维石膏基复合墙材基本力学性能试验研究[J]. 硅酸盐通报, 2019, 38(6): 1935-1941.

Xiaodong

, Kang

Yongkang

, Song

Ziyang

. Study on basic mechanical properties of fiber gypsum-based composite wall material[J]. Bulletin of the Chinese Ceramic Society, 2019, 38(6): 1935-1941.

2025年第25卷第4期

PDF下载

328

127

引用本文

BibTeX

文章信息

doi: 10.12404/j..1671-1815.2309198

接收时间：2023-11-22
首发时间：2025-07-29

补充材料

相关文章

文章信息

作者

出版历史

收稿日期：2023-11-22
修回日期：2024-11-05

基金

国家自然科学基金(51968043)

作者信息

¹ 甘肃第七建设集团股份有限公司兰州 730000

² 兰州理工大学土木工程学院兰州 730050

³ 西安五和土木工程新材料有限公司西安 710075

通讯作者:

参考文献

分享链接

https://castjournals.cast.org.cn/joweb/kxjsygc/CN/10.12404/j..1671-1815.2309198

分享至

全文二维码

扫描看全文

引用本文

BibTeX

本文的引用情况

2种不同金属材料的力学参数

科 Family	属数 Number of genus	种数 Number of species	占总种数比例 Percentage of total species (%)	属 Genus	种数 Number of species	占总种数比例 Percentage of total species (%)
鹅膏菌科Amanitaceae	2	11	5.26	鹅膏菌属 Amanita	10	4.78
小菇科 Mycenaceae	2	12	5.74	丝盖伞属 Inocybe	5	2.39
多孔菌科 Polyporaceae	8	14	6.70	蜡蘑属 Laccaria	5	2.39
红菇科 Russulaceae	3	23	11.00	小皮伞属 Marasmius	6	2.87
				小菇属 Mycena	11	5.26
				光柄菇属 Pluteus	5	2.39
				红菇属 Russula	17	8.13
				栓菌属 Trametes	5	2.39

关闭全屏

BibTeX
EndNote
RefWorks
TxT
