利用激光与影像融合优化区域古建筑模型的方法

PDF下载

徐郡彬 ¹ , 宋建平 ² , 黄小林 ¹ , 孙保燕 ¹^,^* , 黎志明 ¹

科学技术与工程 | 论文·天文学、地球科学 2025,25(1): 37-43

收起

科学技术与工程 | 论文·天文学、地球科学 2025, 25(1): 37-43

利用激光与影像融合优化区域古建筑模型的方法

全屏

徐郡彬¹, 宋建平², 黄小林¹, 孙保燕¹^,^*, 黎志明¹

作者信息

1.桂林电子科技大学建筑与交通工程学院, 桂林 541004

2.广西交科集团有限公司, 南宁 530000

徐郡彬(1996—),男,汉族,广东梅州人,硕士研究生。研究方向:数字建造与BIM技术应用。E-mail:JansonXS@163.com。

通讯作者:

^* 孙保燕(1962—),男,汉族,河南驻马店人,教授级高级工程师。研究方向:非接触测绘、数字建造与BIM应用、文物数字化保护。E-mail:sunbaoyan@126.com。

Method of Optimizing Regional Ancient Architectural Models Using Laser and Image Fusion

Jun-bin XU¹, Jian-ping SONG², Xiao-lin HUANG¹, Bao-yan SUN¹^,^*, Zhi-ming LI¹

Affiliations

1. College of Architecture and Traffic Engineering, Guilin University of Electronic Technology, Guilin 541004, China

2. Guangxi Communications Construction Group Limited Company, Nanning 530000, China

出版时间: 2025-01-08 doi: 10.12404/j.issn.1671-1815.2402443

文章导航

摘要

收起

针对单一影像建模技术构建区域古建筑实景三维模型无法满足文物保护精度要求的难题,提出一种激光与影像融合优化区域古建筑实景三维模型的建模方法。首先以无人机环绕交叉航摄与近景摄影结合获取目标区域影像建模数据,通过三维激光扫描仪获取无人机航摄盲区激光扫描数据;其次将激光扫描数据与影像数据融合配准得到目标区域完整点云模型,进而以此重建得到区域精细化实景三维模型;最后通过异源数据融合误差分析,并与单一影像建模成果进行精度和纹理完整度对比分析验证所提方法的优越性。结果表明:异源数据拟合精度高,该方法所构建的区域古建筑实景三维模型精度高、纹理完整性好,为实现目标范围内古建筑群精细化建模提供了技术参考,在完善古筑三维数字模型储存档案库方面具有广泛的应用前景。

关键词

三维激光扫描 / 环绕航摄 / 近景摄影 / 数据融合

Abstract

收起

Addressing the challenge of insufficient accuracy in building regional cultural heritage 3D models using single-image modeling techniques, a method for optimizing regional ancient architectural three-dimensional models through the fusion of laser and imagery was proposed. Initially, imagery data of the target area was acquired through drone-based cross-flight aerial photography combined with close-range photography. Subsequently, laser scanning data was obtained using a 3D laser scanner to cover blind spots from drone aerial photography. Then, the laser scanning data was fused and registered with the imagery data to generate a complete point cloud model of the target area, which is then used to reconstruct a refined 3D model of the regional cultural heritage. Finally, the superiority of the proposed method was validated through error analysis of the fused heterogeneous data and comparative analysis of accuracy and texture completeness with single-image modeling results. The results indicate that the fused heterogeneous data achieves high fitting accuracy, and the resulting regional ancient architectural 3D model exhibits high accuracy and texture completeness, thereby providing valuable technical reference for the detailed modeling of ancient architectural complexes within the target scope and holding broad application prospects in enhancing the digital archive storage of ancient architectural three-dimensional models.

Key words

3D laser scanning / aerial circular photography / close-range photography / data fusion

引用本文

徐郡彬, 宋建平, 黄小林, 孙保燕, 黎志明. 利用激光与影像融合优化区域古建筑模型的方法. 科学技术与工程, 2025 , 25 (1) : 37 -43 . DOI: 10.12404/j.issn.1671-1815.2402443

Jun-bin XU, Jian-ping SONG, Xiao-lin HUANG, Bao-yan SUN, Zhi-ming LI. Method of Optimizing Regional Ancient Architectural Models Using Laser and Image Fusion[J]. Science Technology and Engineering, 2025 , 25 (1) : 37 -43 . DOI: 10.12404/j.issn.1671-1815.2402443

正文

收起

历史建筑是物质文化遗产的重要组成部分,承载着中华民族悠久深厚的文化传统,具有非常重要的历史价值^[1-2]。文物保护与传承已纳入“十四五”城镇化与城市发展科技创新专项规划,利用前沿科技建立文物电子信息储存档案已成为古建筑保护研究的重要推动因素之一^[3-4]。位于广西桂林市的靖江王陵三代墓——庄简王陵,具有极高的历史研究价值和艺术价值。但受到当地降雨量多、气候潮湿等因素的影响,该历史建筑物群受到不同程度的损坏,因此,建立该区域古建筑群精细化实景三维模型,以电子信息档案的方式储存保护这些历史建筑群刻不容缓。

目前,国内外学者在构建区域精细化实景三维模型领域进行了大量研究。Che等^[5]利用倾斜摄影技术结合边缘恢复算法实现了实景三维模型边界优化,但对于优化区域内个别建筑效果不明显;He等^[6]通过优化航摄参数,融合高低空影像数据构建桥梁的精细化实景三维模型,但因受限于拍摄盲区难以得到完整度较高的模型;Kanun等^[7]利用无人机摄影测量技术实现古建筑的实景三维模型构建,但该方法用于区域建模时效率较低;也有学者利用无人机航摄技术结合的影像建模方法得到桥梁及边坡危岩的精细化实景三维模型,以此实现了拱桥的表观病害检测及边坡危岩的阶段性监测,但受限于无人机拍摄角度而无法得到完整的建模影像,导致建模完整度不高^[8-10];晏军等^[11]利用倾斜摄影结合近景摄影技术重建得到丘陵地貌的高精度实景三维模型,但该方法得到的模型细节表达较差。故仅依靠现有的影像建模方法构建区域古建筑实景三维模型得到的成果难以满足文物保护三维数字模型储存档案建设的质量需求。文物保护的重点在于区域实景三维模型中的每一个古建筑的纹理细节及艺术构造。为解决现有建模技术在古建筑建模领域存在的技术难题,现以庄简王陵为研究对象,聚焦文物保护重点建筑,提出结合环绕交叉航摄、近景摄影及三维激光扫描技术构建区域古建筑群的实景三维模型,并与单一影像数据建模成果进行精度及模型效果对比,验证所提方法的优越性。

1 激光与影像融合建模关键技术

收起

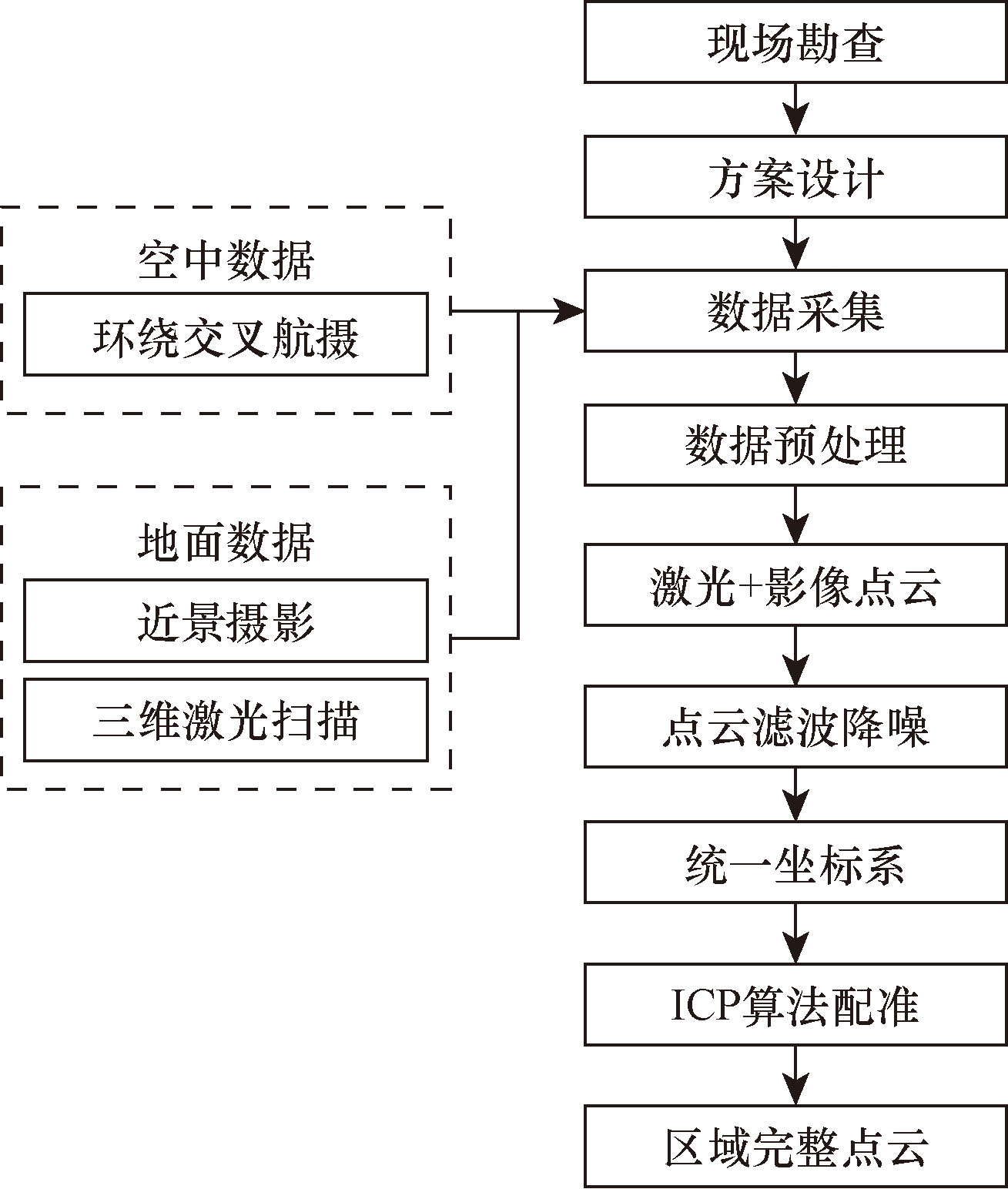

融合建模技术包括环绕交叉航摄、近景摄影与三维激光扫描。利用无人机环绕交叉航摄与近景摄影结合采集目标区域主体建模数据,但因无人机角度限制,存在局部影像缺失的情况,而辅以三维激光扫描技术可获得影像拍摄盲区的激光点云数据,从而得到目标区域完整建模数据,通过激光与影像数据融合建模的方式,以提高区域实景三维模型的精度及纹理完整度。

1.1 激光与影像融合建模关键技术

拱桥桥体上部数据采集方式分为区域环绕航摄和细节近景摄影,区域环绕航摄以获取拱桥主体及周围环境的影像数据,近景摄影以获取拱桥立面和细节节点的纹理数据。

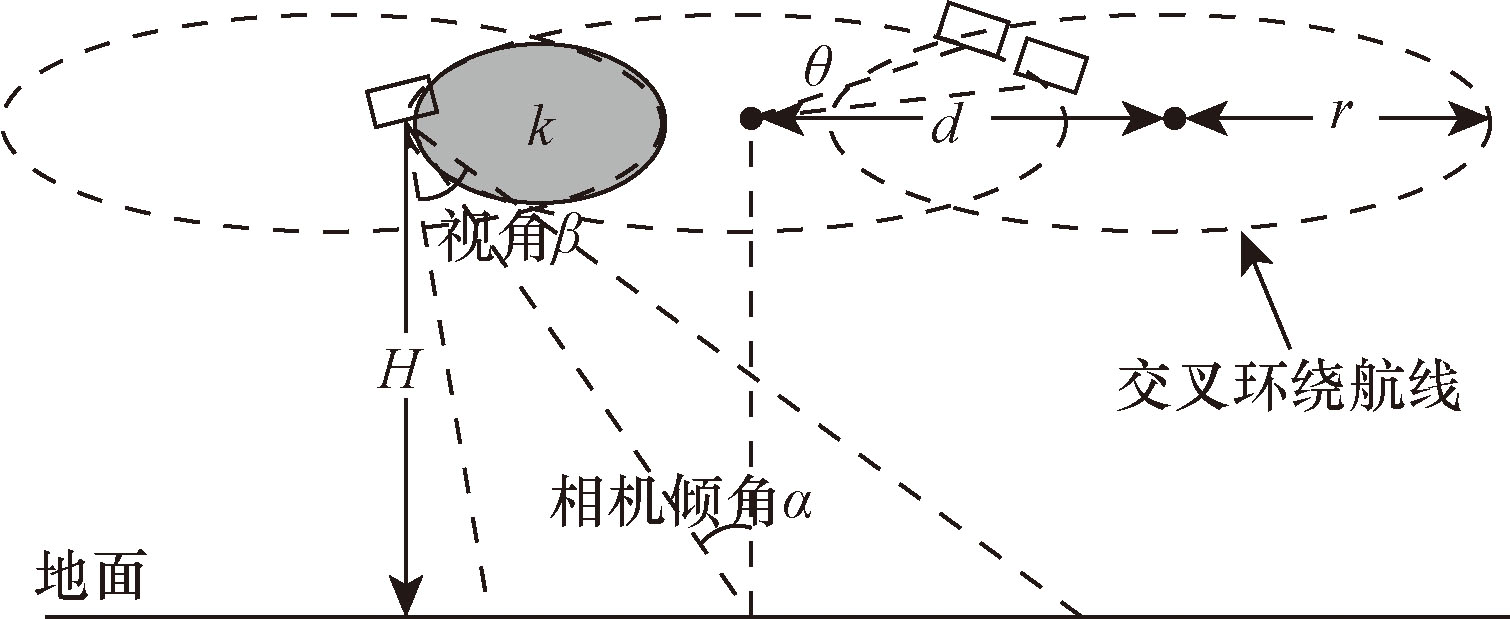

环绕交叉航摄^[12]是无人机倾斜摄影技术中的一种高效航拍方式,该方式控制无人机在多环交叉重叠的航线中对准目标物体进行空中影像数据采集,无人机镜头始终聚焦在环绕圆航线的圆心区域,如图1所示。环绕航摄涉及的5个主要参数H、α、N、r、k的关系如式(1)所示。

(1)

H = f a G S D θ = 2 π N r = H t a n α k = d 2 r

式(1)中:f为镜头焦距;a为像元尺寸;GSD为影像分辨率;N为环绕方向数。

1.2 三维激光扫描

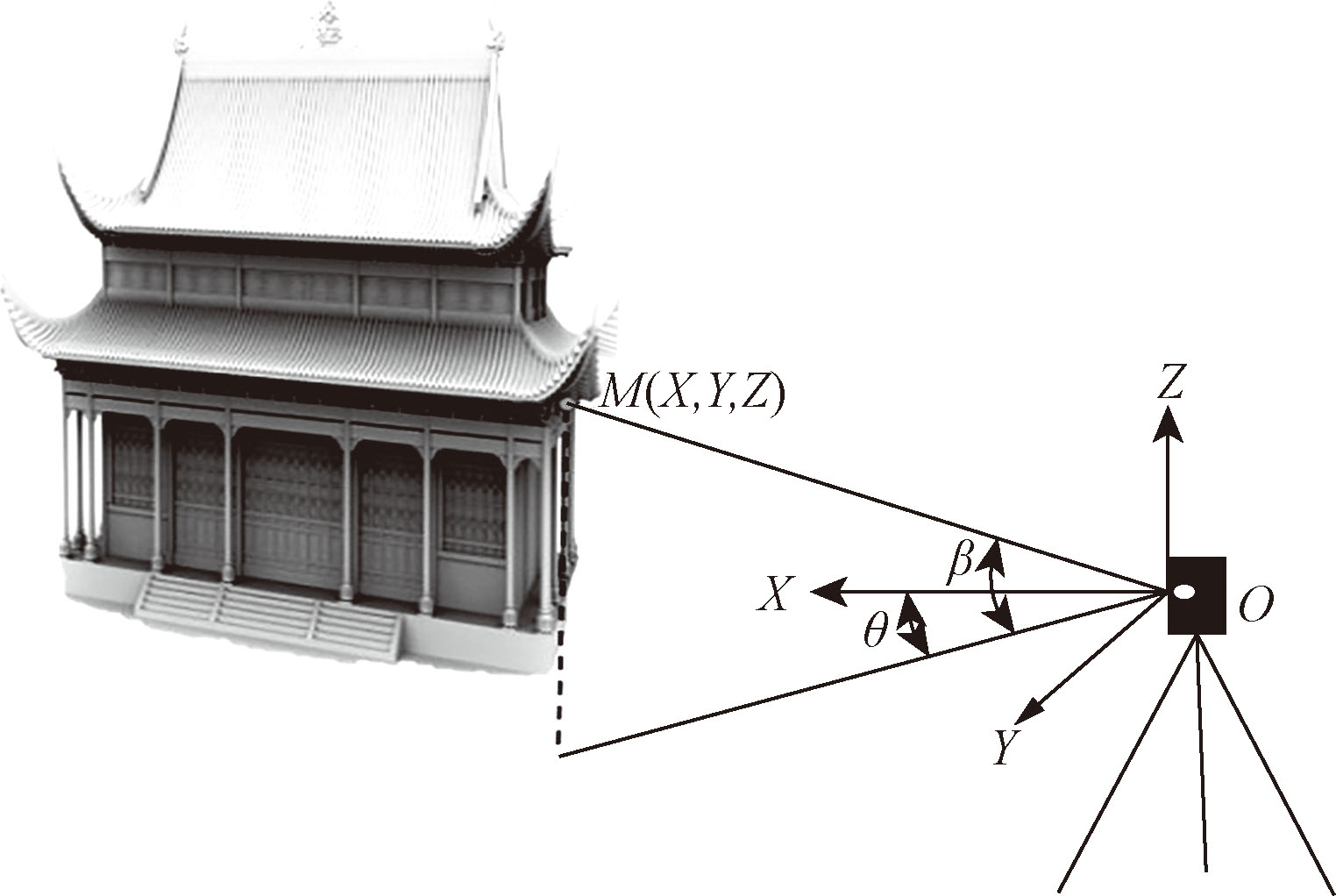

三维激光扫描是一种用于捕获目标物体或场景几何激光点云信息的三维建模技术,其具备无接触性、高精度、高灵活性等优势^[13]。架站式三维激光扫描仪主要通过水平角与高度角偏转控制器来控制反射棱镜的实际转动,将激光发射器的激光点有序扫过目标区域,利用激光往返的空间相位差计算出远点到目标表面点的距离L,再根据内置扫描模块得到每个激光点水平面偏转角度θ和竖直面偏转角度β,运用式(2)可计算目标表面点三维坐标,从而得到目标表面的三维信息,三维激光点坐标的计算原理如图2所示。

(2)

X = L c o s β c o s θ Y = L c o s β s i n θ Z = L s i n β

1.3 激光点云与影像点云融合

无人机影像点云与三维激光点云使用的坐标系不同,均需通过坐标旋转和平移实现坐标系统一,坐标转换如式(3)所示,完成坐标系统一后的异源点云基本完成了粗配准,但为提升异源点云的融合精度,仍需经过迭代最近点(iterative closest point, ICP)算法^[14]进行二次精确配准优化,以获得激光点云与影像点云的高精度融合完整点云。

式(3)中:φ、δ、η为坐标旋转参数;a、b、c为坐标平移参数;(X_j,Y_j,Z_j)为配准后点云坐标;(x_j,y_j,z_j)为点云原始坐标。

2 数据采集与处理

收起

2.1 实地勘察

研究区域选择广西桂林市靖江王陵中的庄简王陵,该王陵主要由左右朝房、拱陵门、拱玉带石桥、楼恩门、棱恩殿、12对石作仪仗组成。现用交叉环绕航摄与三维激光扫描技术结合重建王陵的精细化实景三维模型,以三维数字档案的方式对王陵进行保护,采用的实验设备为FARO Focus Premium 150和DJI Phantom4 pro V2.0,其主要技术指标如表1和表2所示,激光与影像数据融合技术流程如图3所示。

2.2 外业数据采集

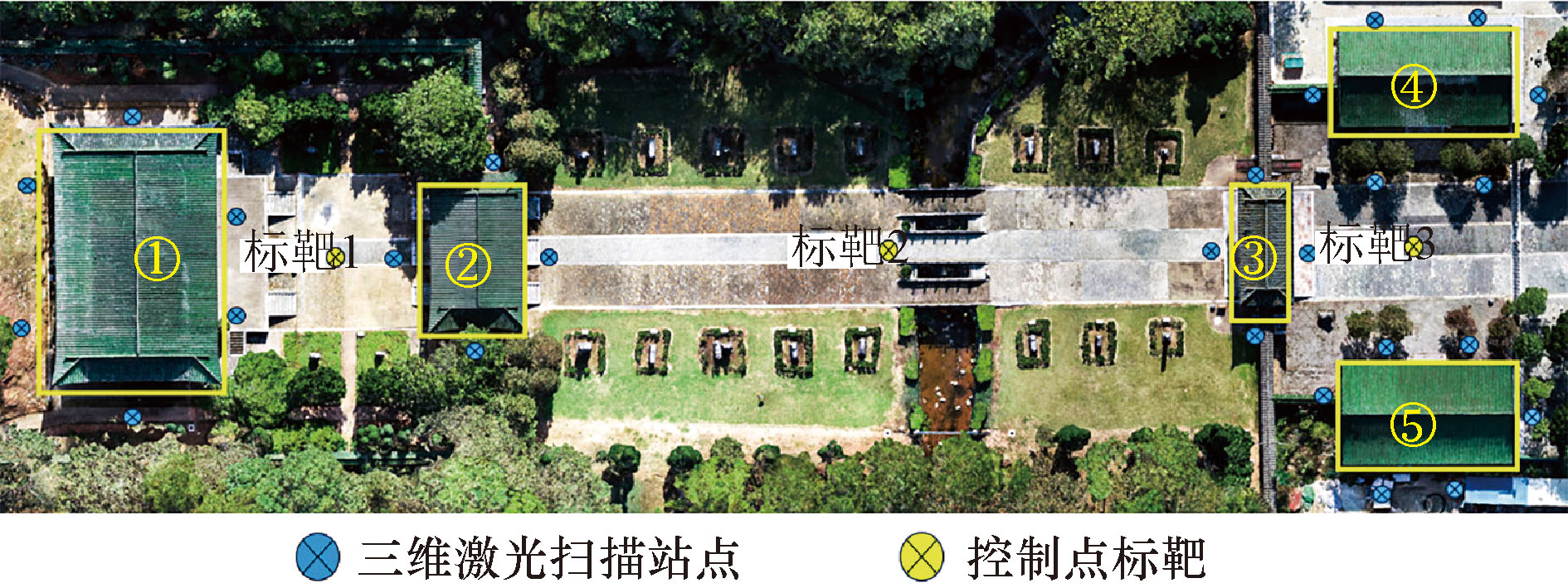

庄简王陵的建模区域面积为23 547 m²,外业开始前在每个古建筑上确定4个检测点,共20个检测点,并在区域的前、中、后位置各设置一个控制点,控制点上放置20 cm×20 cm棋盘标靶,再用全站仪测得各个点的坐标信息。在实验中先使用无人机交叉环绕航摄进行目标区域上部影像数据采集,设定航摄高度为50 m,环半径为20 m,环绕重叠率为60%,根据式(1)计算出航摄倾斜角度为20°,相邻环圆心距离为24 m,在航线规划软件中进行参数设置后自动采集获得影像288张;然后对每个古建筑进行立面近景摄影数据采集,获得影像1 450张,为保证近景影像与环绕交叉影像的重叠度,避免模型出现分层现象,以影像重叠率为约束在控制点标靶上方设置过渡影像,获得该区域过渡影像12张。三维激光扫描仪站点布设要满足的重叠度一般为30%~40%,综合实际环境与仪器自身精度,设定扫描仪分辨率为1/2,质量为4叉形,在现场布设三维激光扫描站点26个,如图4所示。

(3)$\left\{\begin{array}{l} {\left[\begin{array}{l} X_{\mathrm{j}} \\ Y_{j} \\ Z_{j} \end{array}\right]=\boldsymbol{M}(\varphi, \delta, \xi)\left[\begin{array}{l} x_{j} \\ y_{j} \\ z_{j} \end{array}\right]+\left[\begin{array}{l} a \\ b \\ c \end{array}\right]} \\ \boldsymbol{M}(\varphi, \delta, \eta)=\left[\begin{array}{ccc} \cos \delta \cos \eta & \cos \delta \sin \eta & -\sin \delta \\ -\cos \varphi \sin \eta+\sin \varphi \sin \delta \cos \eta & \cos \varphi \cos \eta+\sin \varphi \sin \delta \sin \eta & \sin \varphi \cos \delta \\ \sin \varphi \sin \eta+\cos \varphi \sin \delta \cos \eta & -\sin \varphi \cos \eta+\cos \varphi \sin \delta \sin \eta & \cos \varphi \cos \delta \end{array}\right] \end{array}\right.$

2.3 数据处理

通过无人机交叉摆动航摄及近景摄影共获得影像1 750张,删除模糊、冗余等无效影像25张,最终获得有效影像1 725张,经过空中三角测量计算后生成影像密集点云,接着将三维激光扫描仪获得26站激光点云原始文件以每个古建筑为单位分批导入SCENE中进行手动拼接处理,进而得到5组古建筑的下部激光点云,然后对激光点云和影像点云进行高斯滤波降噪^[15],降噪后的局部点云如图5所示。

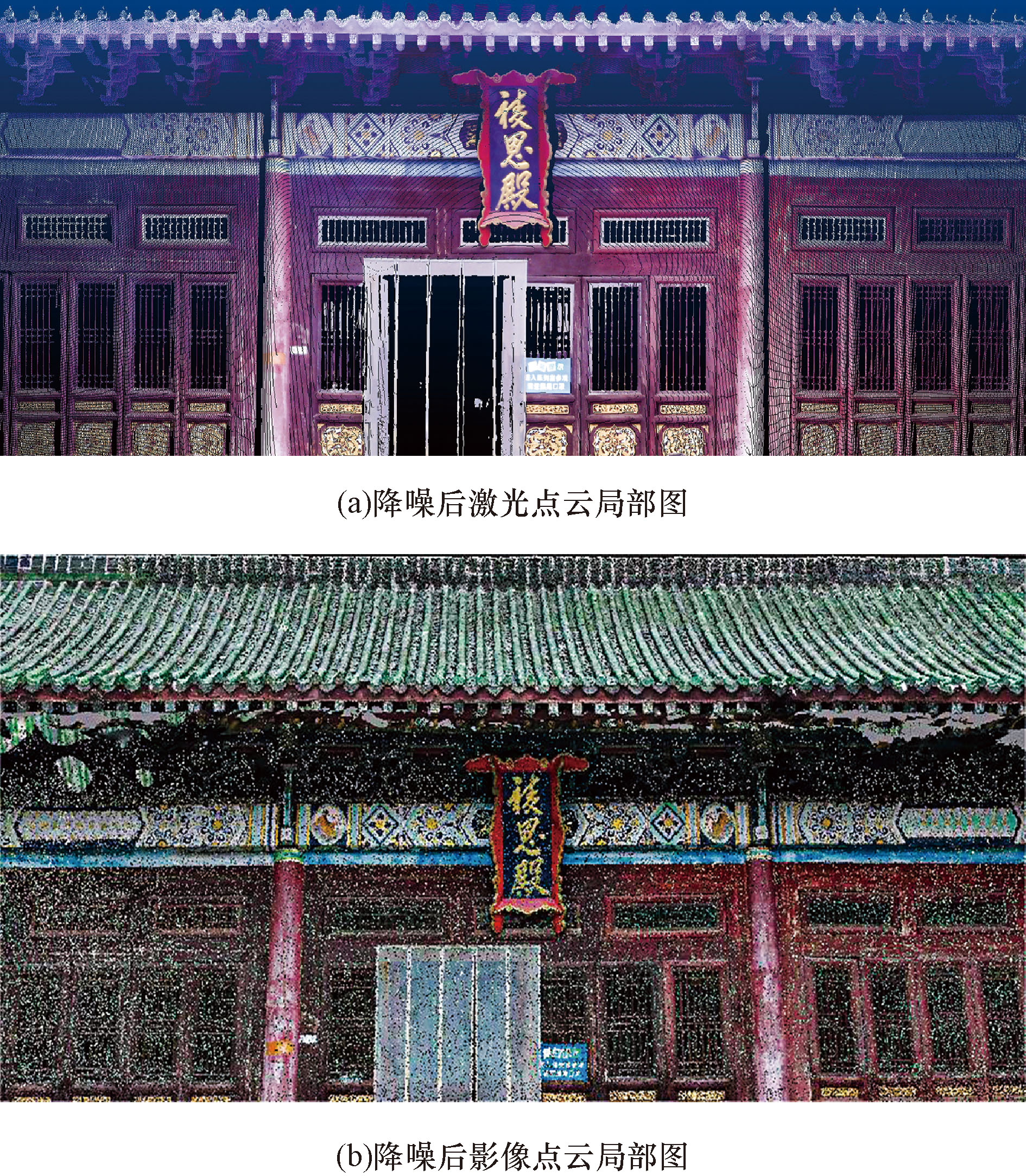

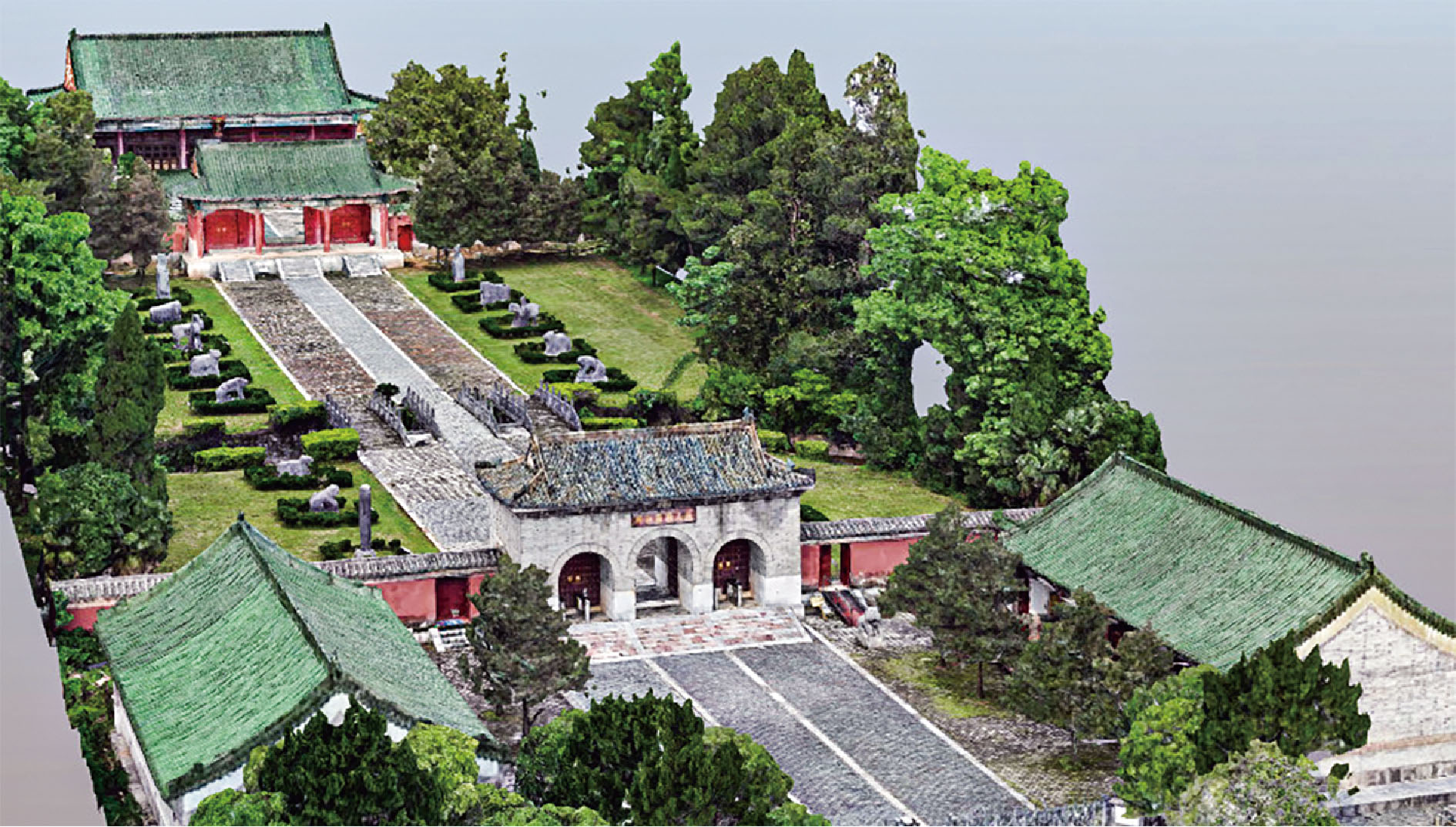

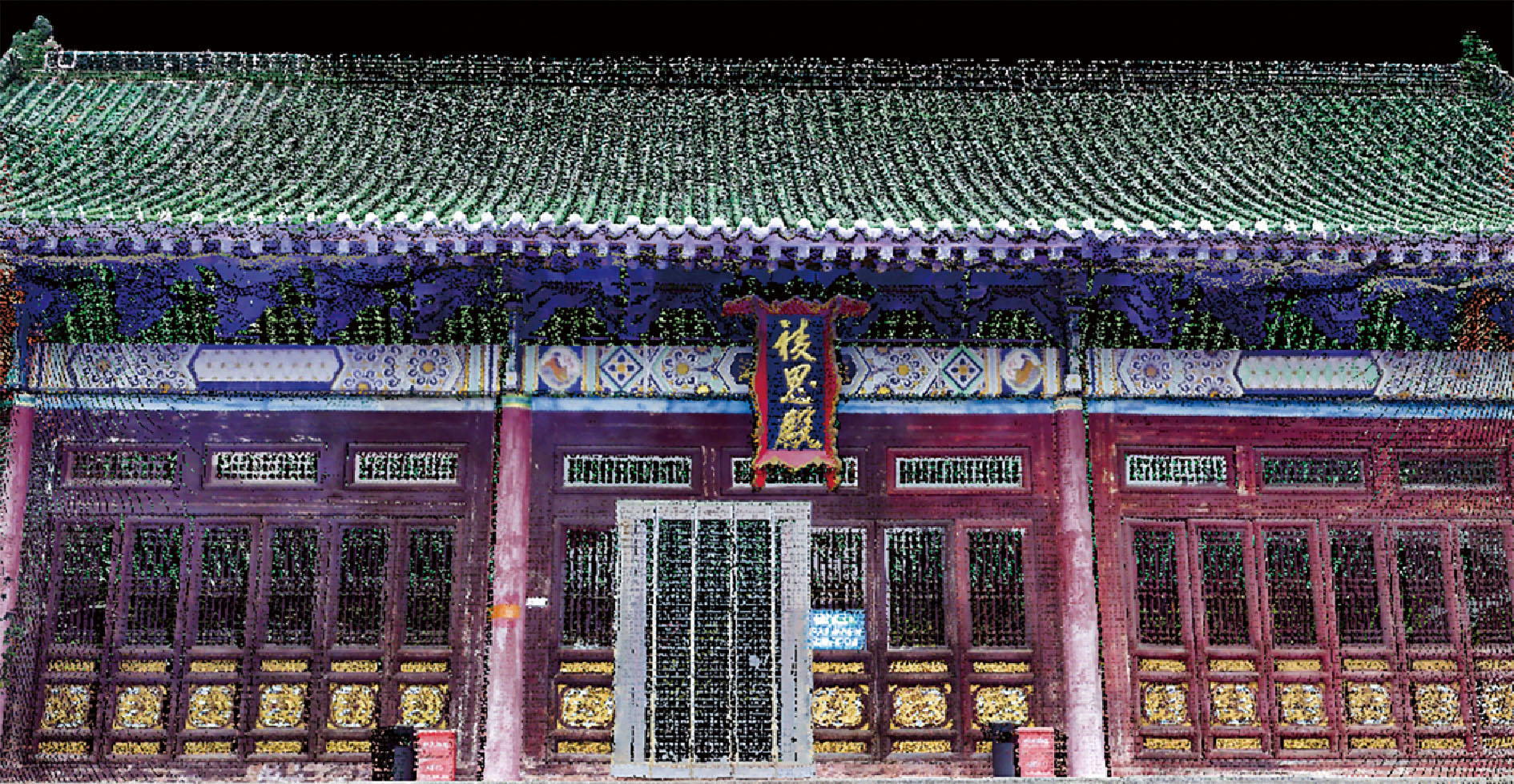

因无人机影像与三维激光点云使用的坐标系不同,需通过坐标旋转和平移实现坐标统一,坐标统一后的点云数据利用ICP算法进行精准匹配融合,融合后区域古建筑点云如图6所示,最后将获得的区域整体点云导入CC(context capture)软件,赋予控制点精准坐标信息后构建不规则三角网、三维白膜封装、自动纹理映射生成区域精细化实景三维模型,如图7所示。

3 实验结果对比分析

收起

3.1 数据融合偏差分析

为验证数据融合精度及该建模方法的可靠性,随机选取激光与影像点云融合公共接边处的20个点对进行拟合偏差分析评估,以区域影像点云A选取的随机点为圆心,扩大搜索半径R直到在古建筑点云B中找到距离为S的最近参考点,再通过式(4)计算出点对之间的垂直分量ΔL,以最近的垂直分量作为数据的接缝偏差^[16],偏差统计结果如表3所示。

(4) ΔL=

S 2 - R 2

式(4)中:ΔL为选中的检测点对间的垂直分量;S为点云A中选中点至B中对应点的距离;R为搜索半径。

由表3数据可知,数据融合平均偏差为0.69 mm,90%的偏差小于1 mm,点云数据的融合精度高,该数据融合建模方法具备可行性。

3.2 模型精度对比分析

为确定激光与影像融合建模精度高于单一影像数据建模,需对两种建模方法得到的区域古建筑实景三维模型进行精度对比分析。确定区域古建筑实景三维模型20个检测点位置,并在两个不同方法重建的模型中量测出20个检测点坐标,以全站仪实测坐标作为真值,融合建模与单一影像建模成果的误差统计结果如图8所示^[17],用式(5)计算得到模型平面精度ξ_V和高程精度ξ_Z如表4所示。

(5)

ξ X = ± ∑ i = 1 n Δ X i 2 n ξ Y = ± ∑ i = 1 n Δ Y i 2 n ξ Z = ± ∑ i = 1 n Δ Z i 2 n ξ V = ± ∑ i = 1 n (Δ X i 2 + Δ Y i 2) n

式(5)中:ΔX、ΔY、ΔZ为检查点与实测坐标在XYZ3个方向上的差值;n为检查点个数。

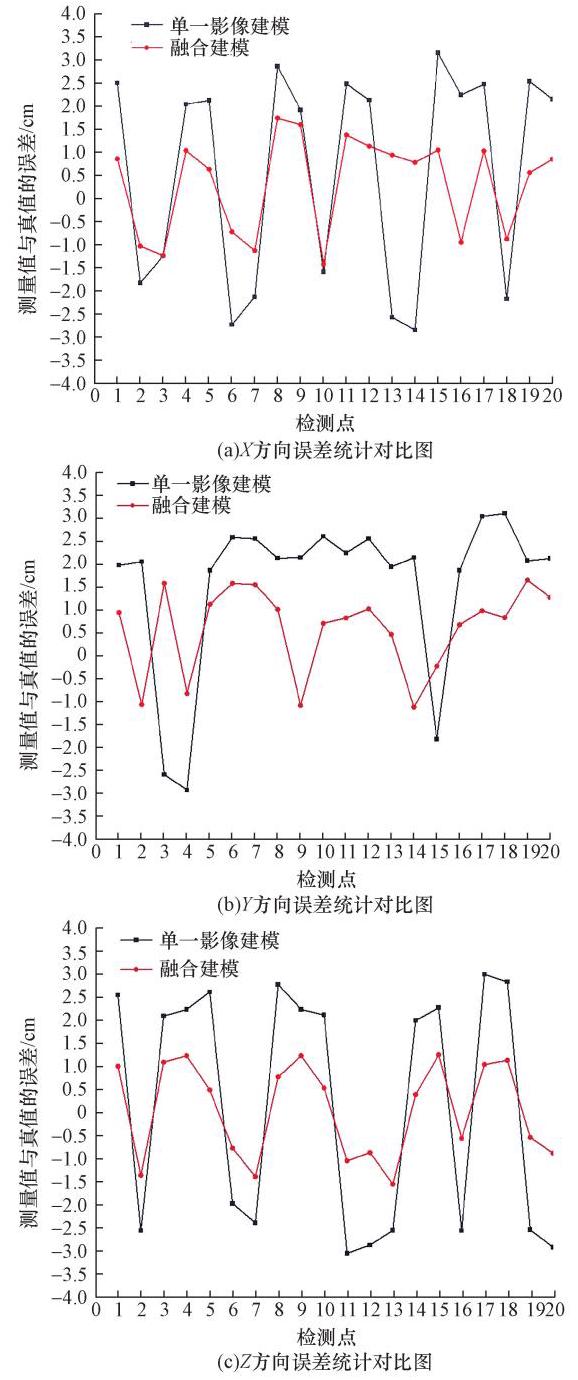

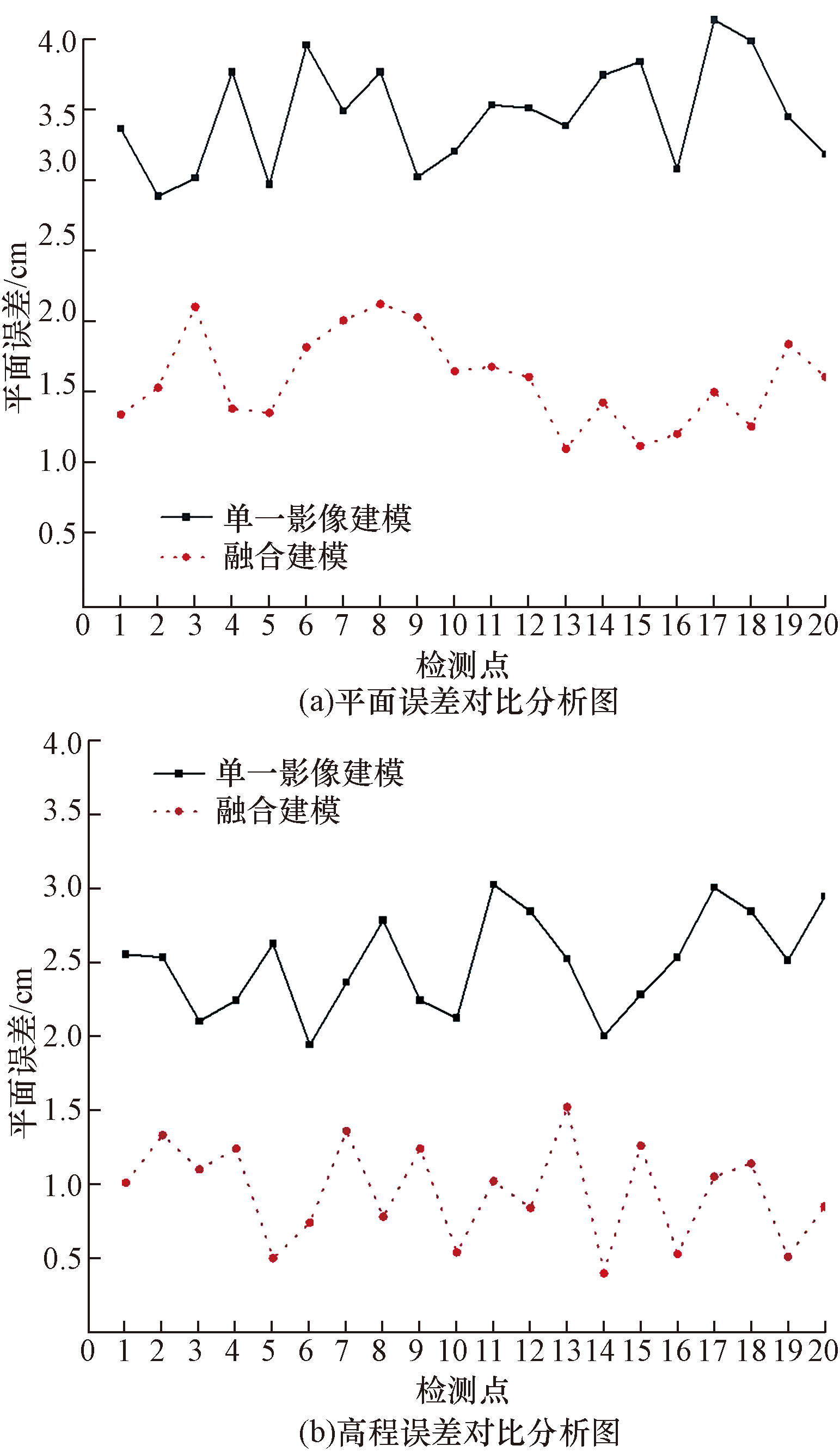

由表4数据可知,单一影像建模成果在X、Y、Z方向上的中误差分别为±2.34、±2.32、±2.51 cm,而融合建模成果在X、Y、Z方向上的中误差分别为±0.85、±0.88、±0.96 cm,满足Ⅰ级历史建筑数字化测量误差小于2 cm要求^[18],其中各检测点的平面误差和高程误差对比分析如图9所示。融合建模结果的平面精度及高程精度相对于单一影像建模结果分别提升53.9%、61.8%,综上所述,通过激光和影像融合构建的区域古建筑实景三维模型,其精度得到了较大提升。

3.3 模型效果对比分析

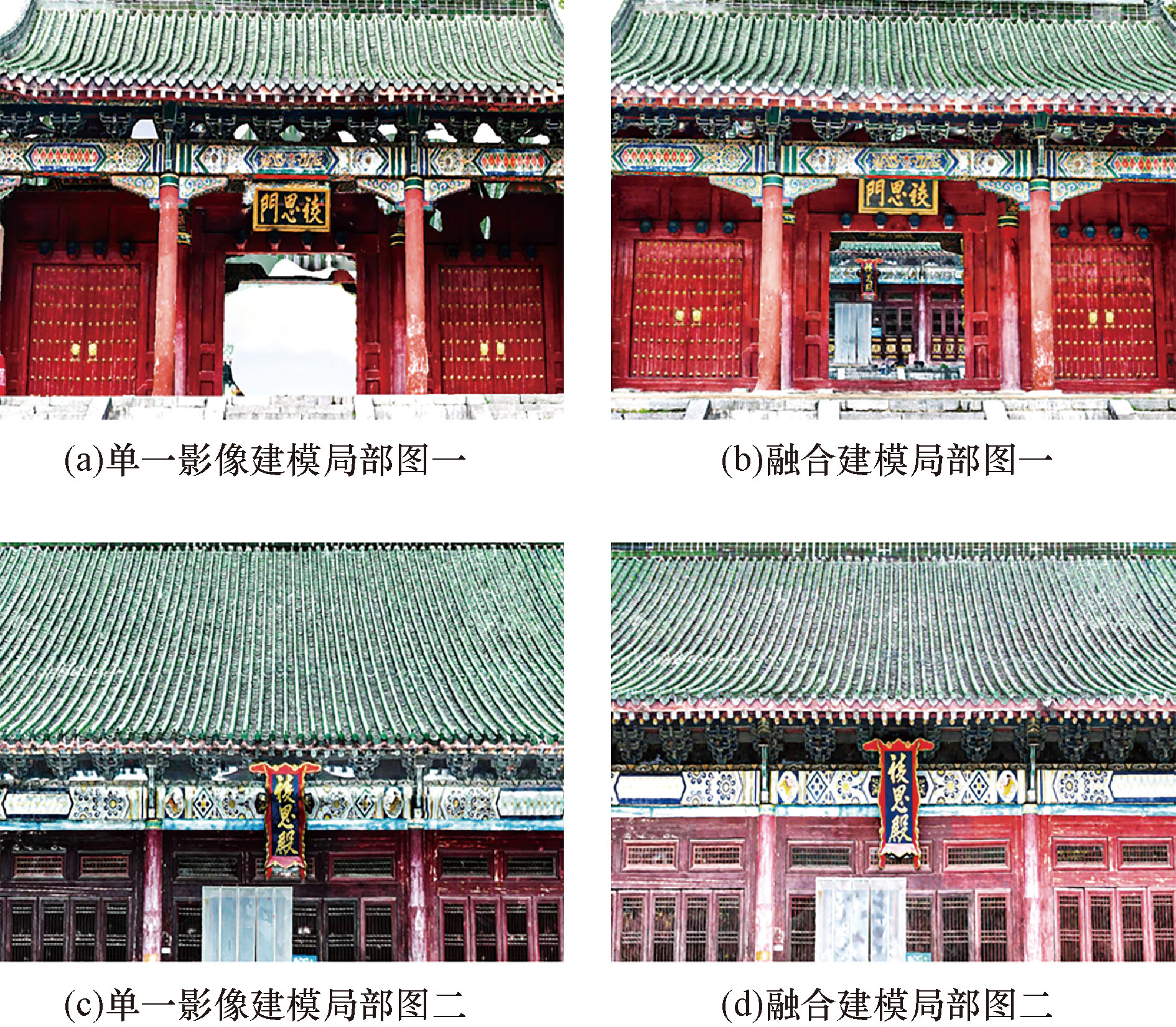

单一影像建模受到环境和无人机设备等多因素限制,导致重建的区域古建筑实景三维模型存在空洞、扭曲等缺陷,如图10(a)、图10(c)所示。运用激光和影像融合重建区域古建筑实景三维模型中使古建筑纹理质量得到较大的改善,如图10(b)、图10(d)所示。

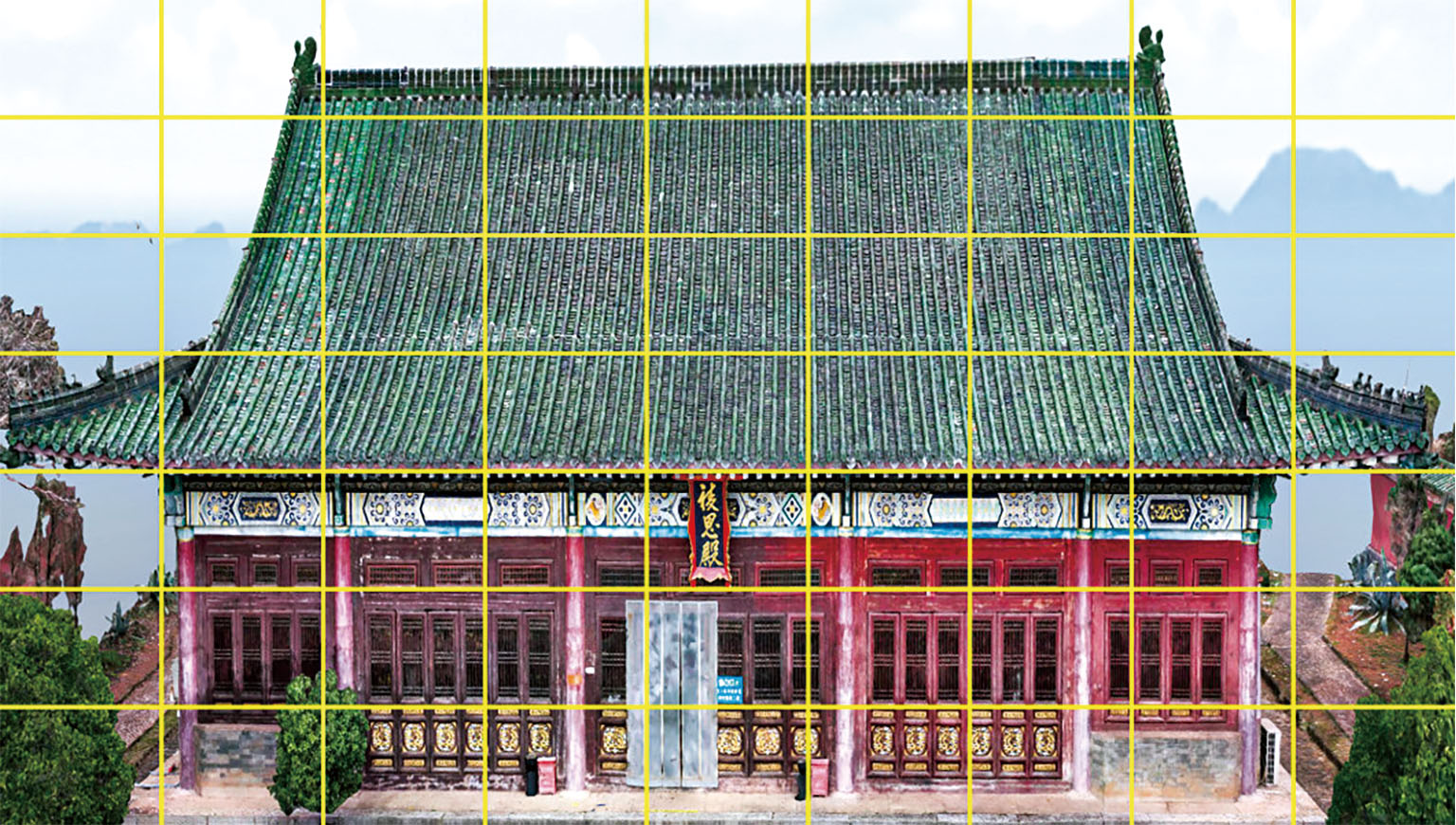

模型的纹理完整度可通过量化指标来表示,将模型中没有空洞、扭曲的部分定义为“完整”,以“完好率”表示,即“完整”部分在单位面的占比率^[19]。以目标区域内古建筑模型5个面(左、右、前、后、上)为单位面,将每一个单位面均匀划分单元格,如图11所示,估算不同建模方法建模成果中古建筑每个面单元格“完整”部分的总面积,取5个面所求总面积的平均值,从而得到单一影像建模成果完好率为0.75,融合技术构建的模型完好率为0.91。

4 结论

收起

以桂林庄简王陵为实验对象,利用激光与影像数据融合优化区域古建筑实景三维模型,经过实验数据对比分析,得到具体研究成果如下。

(1)激光与影像数据融合精度高,利用三维激光扫描与交叉环绕航摄、近景摄影测量多技术结合能实现技术的优势互补,解决传统单一影像建模出现的空洞、扭曲等模型质量问题。

(2)从精度对比分析来看,融合建模相较于单一影像建模结果的平面精度提升53.9%,高程精度提升61.8%。

(3)融合激光与影像得到的实景三维模型纹理质量得到较大提升,相较于单一影像建模结果而言,模型完整度提升21.3%,古建筑的细部纹理也更加细腻、真实。

综上所述,利用所提出的激光与影像融合建模方法建立区域古建筑实景三维模型,有效地实现了建筑模型优化,解决了部分现有建模方法用于区域古建筑建模遇到的模型空洞、扭曲等质量缺陷,使模型质量得到较大提升。该建模方法为建立区域古建筑精细化实景三维模型提供了可靠的研究思路,在提升历史建筑三维数字信息储存档案库质量方面具有较高的项目应用价值。

基金

收起

国家自然科学基金(12162010)
广西创新驱动发展专项资金项目(桂科AA19182023)
广西科学研究与技术开发计划(桂科攻1598019-8)
