基于增强极限梯度提升算法的沥青混合料动态模量和相位角预测方法

PDF下载

曲世琦 ¹ , 梁尊东 ²^,^* , 张鑫 ¹

科学技术与工程 | 论文·交通运输 2025,25(3): 1225-1234

收起

科学技术与工程 | 论文·交通运输 2025, 25(3): 1225-1234

基于增强极限梯度提升算法的沥青混合料动态模量和相位角预测方法

全屏

曲世琦¹, 梁尊东²^,^*, 张鑫¹

作者信息

1.黑龙江省交通投资集团有限公司, 哈尔滨 150069

2.哈尔滨工业大学交通学院, 哈尔滨 150090

曲世琦(1977—),男,汉族,黑龙江海伦人,硕士,高级工程师。研究方向:路桥工程。E-mail:345080468@qq.com。

通讯作者:

^* 梁尊东(1996—),男,汉族,海南澄迈人,博士研究生。研究方向:基于大数据材料性能预测及结构健康监测。E-mail:zdong_liang@stu.hit.edu.cn。

Enhanced XGBoost-based Prediction Method for Dynamic Modulus and Phase Angle of Asphalt Mixture

Shi-qi QU¹, Zun-dong LIANG²^,^*, Xin ZHANG¹

Affiliations

1. Heilongjiang Provincial Transportation Investment Group Co., Ltd, Harbin 150069, China

2. School of Transportation Science and Engineering, Harbin Institute of Technology, Harbin 150090, China

出版时间: 2025-01-28 doi: 10.12404/j.issn.1671-1815.2402458

文章导航

摘要

收起

沥青混合料的动态模量是沥青路面设计的一个重要参数。利用集成方法从大量的沥青混凝土数据集中提取材料特性、动态模量和相位角信息,对优化沥青路面性能具有重要意义。极限梯度提升模型(extreme gradient boost, XGBoost)通过加权求和聚合一系列决策树模型,构建了一个强大的预测模型,同时通过优化损失函数将预测误差降至最低。为了进一步提高动态模量和相位角预测的准确性,使用启发式算法对模型进行了优化。最初,基于样本初始化基础模型,并计算训练数据的损失函数的梯度。随后,XGBoost利用梯度细节构建决策树模型,优化叶节点权重,并通过加权求和更新模型的预测。在此过程中,使用启发式算法对整个XGBoost模型的最佳参数进行优化。实验结果表明,改进的XGBoost模型在所有性能评价指标上都优于原模型,提高了预测沥青混合料动态模量和相位角的准确性。

关键词

沥青混合料 / 动态模量 / 相位角 / 增强算法

Abstract

收起

The dynamic modulus of asphalt mixture is an important parameter in the design of asphalt pavement. Extracting material characteristics, dynamic modulus, and phase angle information from a large amount of asphalt concrete datasets using integrated methods is of great significance for optimizing the performance of asphalt pavement. The extreme gradient boost (XGBoost) model aggregated a series of decision tree models through weighted summation to construct a powerful prediction model, while optimizing the loss function to minimize prediction errors. In order to further improve the accuracy of dynamic modulus and phase angle prediction, heuristic algorithms were used to optimize the model. Initially, the basic model was initialized based on samples and the gradient of the loss function of the training data was calculated. Subsequently, XGBoost utilized gradient details to construct a decision tree model, optimized leaf node weights, and updated the model’s predictions through weighted summation. During this process, heuristic algorithms are used to optimize the optimal parameters of the entire XGBoost model. The experimental results show that the improved XGBoost model outperforms the original model in all performance evaluation indicators, improving the accuracy of predicting the dynamic modulus and phase angle of asphalt mixtures.

Key words

asphalt mixture / dynamic modulus / phase angle / enhanced algorithm

引用本文

曲世琦, 梁尊东, 张鑫. 基于增强极限梯度提升算法的沥青混合料动态模量和相位角预测方法. 科学技术与工程, 2025 , 25 (3) : 1225 -1234 . DOI: 10.12404/j.issn.1671-1815.2402458

Shi-qi QU, Zun-dong LIANG, Xin ZHANG. Enhanced XGBoost-based Prediction Method for Dynamic Modulus and Phase Angle of Asphalt Mixture[J]. Science Technology and Engineering, 2025 , 25 (3) : 1225 -1234 . DOI: 10.12404/j.issn.1671-1815.2402458

正文

收起

沥青混合料的动态模量和相位角是评价其弹性性能的关键参数。这些参数用于确定材料的弹性模量,计算应力和变形响应,并评估路面疲劳性能^[1-3]。随着沥青混合料性能测试数据的不断收集和存储,数据量迅速增加,呈现出海量、多尺度、多类型、动态的特点。沥青混合物是一种非均质多孔材料,包括各种材料,如骨料、沥青和矿物填料。骨料级配、沥青含量、沥青黏度、试验温度和频率都会影响沥青的动态模量和相位角^[4-8]。充分挖掘数据背后的材料映射关系,可以实现沥青混合料的动态模量和相位角,为有效提高沥青混合料高低温性能和路面疲劳寿命提供数据支撑。

目前,基于广泛的室内荷载试验和路面试验数据,使用统计回归模型、复合材料力学理论和机器学习算法,建立了预测动态模量和相位角的不同方法。在统计回归模型的研究中,Witchzak等^[9]根据不同沥青混合料的数据开发了Witchzak模型,在该模型中,沥青混合料的动态模量表示为沥青含量、沥青黏度、骨料级配、混合料空隙率和荷载频率的函数。Huang等^[10]提出了一种改进的甲壳虫天线搜索算法(beetle antennae search,BAS),以提高随机森林模型的搜索效率,结果表明在所有温度和频率范围内,动态模量的预测精度都非常高,克服了传统Witczak模型的局限性。Barugahare等^[11]将使用人工神经网络(artificial neural network, ANN)预测动态模量的准确性与基于回归的模型(如Hirsch、Bari-Witchzak和基于93种沥青混合料数据的改进Bari-Witzzak模型)进行了比较,研究表明在捕捉沥青流变特性和混合料体积特性对动态模量的影响方面,人工神经网络优于基于回归的模型。Zhang等^[12]运用灰色数学理论,对影响沥青混合料动态模量的因素进行了详细分析。试验发现,沥青软化点和沥青混合料中集料空隙率对动态模量有显著影响。在此基础上,采用多元线性回归来预测动态模量。在采用复合材料力学构建动态模量模型时,Sakhaeifar等^[13]利用混合物时间-温度等效原理和黏弹性理论,通过回归分析导出了全局模型及其简化版本,这些模型主要考虑了沥青黏弹性、矿物级配、混合料体积指数和环境温度等参数。在这两类预测模型的研究中,数据回归法主要关注各种影响因素与沥青混合料动态模量的相关性,而复合材料力学方法倾向于构建将沥青混合料的动态模量与各种影响因素联系起来的物理模型。

目前,许多研究人员已经利用机器学习或深度学习方法来预测沥青混合料的动态模量和相位角。Arefin等^[14]基于国家公路合作研究计划(national cooperative highway research program,NCHRP),提出了NCHRP 1-37A和NCHRP 1-40D预测模型,并将其应用在预测短期和长期老化热拌沥青和泡沫温拌沥青混合料动态模量,研究发现NCHRP 1-40D显示出更高的预测准确性。Behnood等^[15]提出了树状回归算法(model tree with piecewise linear leaf nodes algorithm,M5P),该算法将沥青特性、级配和混合料体积特性作为输入。Daneshvar等^[16]采用随机森林算法建立了动态模量的预测模型。在这项研究中,研究人员发现,与传统的Witczak模型回归模型相比,该模型更准确,此外测试温度和频率被确定为影响动态模量的主要因素。Barugahare等^[17]利用袋装树集成算法(bagged trees ensemble,BTE)成功预测了致密级配沥青混合料的动态模量,与Bari-Witczak和Hirsch回归模型相比,该模型显示出更高的预测精度。为了进一步提高预测精度,研究人员采用各种优化算法来改进机器学习算法。Eleyedath等^[18]采用主成分分析(principal component analysis,PCA)来降低数据维度,并利用基因表达编程(gene expression programming,GEP)方法来预测沥青混合料的动态模量。Gong等^[19]利用逻辑激活函数建立了用于预测动态模量的深度学习网络,研究表明沥青的黏度和模量对预测沥青混合料动态模量的准确性有重大影响。Moussa等^[20]率先将深度残差神经网络技术应用于沥青混合料动态模量预测,显著提高了预测能力,并将蒙特卡罗算法用于基于方差的全局灵敏度分析,以研究每个输入变量对动态模量的影响。Eidgahee等^[21]比较了人工神经网络(ANN)、遗传规划(genetic programming,GP)和数据处理组合群方法(group method of data handling,GMDH)的预测精度,其中人工神经网络具有更好的通用性和鲁棒性。Uwanuakwa等^[22]对人工神经网络、支持向量机、极限学习机和随机森林模型等各种方法对沥青混合料模量的预测效果进行了比较分析。通过对参数的敏感性分析,发现沥青含量是影响混合料模量的最重要因素。Ghasemi等^[23]在沥青混合料参数敏感性分析的基础上,利用均值方差优化算法实现了具有目标模量的混合料优化设计。Chen等^[24]研究了各种因素对动态模量预测准确性的影响,按重要性降序排列:沥青黏度和黏结剂的复模量、空隙率、沥青渗透值和软化点,并基于混合逻辑回归算法(mixed logistic regression, MLR)建立了S形函数的参数,从而可靠地预测了动态模量。通过广泛的全球敏感性分析(global sensitivity analysis,GSA),Owais等^[25]确定了决定沥青混合料动态模量的最重要因素,包括黏结剂含量、剪切模量、矿物骨料中的空隙和温度。

Chen^[26-29]在2016年基于梯度提升决策树(gradient boosting decision tree,GBDT)算法提出的极限梯度提升算法(extreme gradient boost,XGBoost),通过梯度提升和正则化技术迭代训练决策树模型,提高预测精度。XGBoost算法被广泛应用在道路开裂和防滑预测等研究领域有应用。研究表明,与其他算法相比,XGBoost在预测道路开裂和防滑性方面表现出更高的准确性。在动态模量预测研究领域,Ali等^[30]对16种沥青混合料进行了实验室试验,测量了不同试验温度和加载频率下的动态模量。实验数据分为3类:试验条件、混合物体积特性和级配,作为XGBoost模型的输入,与其他回归模型和机器学习方法相比,XGBoost模型在预测动态模量方面表现出卓越的准确性。Li等^[31]提出了一种混沌粒子群优化(chaotic particle swarm optimization,CPSO)算法和分段回归策略来优化XGBoost模型,实验结果表明,与经典的机器学习算法相比,该方法预测路面车辙面积的均方误差(mean square error,MSE)和平均绝对误差(mean absolute error,MAE)分别为5.80和1.59,这突出了XGBoost算法在处理道路工程中的非线性问题方面优于经典的机器学习方法。与传统的Witczak方程相比,XGBoost在预测动态模量时也表现出优越的预测精度^[32-33]。此外,在沥青混合料路用性能预测方面,研究学者将优化的遗传算法用于预测沥青混合料的动稳定度、残留稳定度等性能^[34]。郝晟等^[35]则根据级配通过回归分析建立变异级配筛余特征参数用于预测沥青混合料残留稳定度等路用性能参数。

先前概述的研究方法为各种机器学习技术在预测沥青混合料动态模量方面的应用提供了见解。针对机器学习技术在预测沥青混合料动态模量时泛化能力不足的问题,通过深入分析影响沥青混合料性能的关键因素,如级配、油石比和沥青黏度参数,提出一种结合北方苍鹰优化算法的XGBoost优化模型,旨在通过算法优化提高XGBoost在新数据集上的预测性能,从而获得更准确的动态模量及相位角预测结果。

1 算法的基本原理

收起

1.1 北方苍鹰优化算法原理

Dehghani等^[36]提出的北方苍鹰优化是一种处理优化问题的算法。为了找到最优解,北方苍鹰优化算法(northern goshawk optimization,NGO)由两个阶段组成:猎物识别和攻击(探索阶段)和追捕和逃跑(利用阶段)。在算法的初始阶段,北方苍鹰的种群可以用种群矩阵表示为

(1) T=

T 1 T 2 ︙ T N

t 1,1 t 1,2 … t 1, m t 2,1 t 2,2 … t 2, m ︙ ︙ ︙ t N, 1 t N, 2 … t N, m

式(1)中:T为北方苍鹰的种群矩阵;T_i为第i只北方苍鹰的位置;t_i_,_j为第i只北方苍鹰的第j维度的位置;N为北方苍鹰的种群大小;m为解决问题的维度。

在该算法中,优化问题的目标函数可用于计算北方苍鹰的目标函数值,其中目标函数值可由以下目标函数值的向量表示。

(2) F=

F 1 F 2 ︙ F N

F (T 1) F (T 2) ︙ F (T N)

式(2)中:F为北方苍鹰种群的目标函数向量;F_i为第i只北方苍鹰的目标函数值。

在探索阶段,该算法采用各种随机搜索策略来探索优化问题的潜在解决方案。这有助于增加发现全局最优的可能性,并降低陷入局部最优的风险。然后,该算法编译在此阶段发现的一系列解决方案,作为后续阶段的候选解决方案,该阶段的计算方法为

(3)P_i=T_k, i=1,2,…,N

(4)

t i, j, P 1 n e w

t i, j + r (p i, j - I t i, j), F P i F i t i, j + r (t i, j - p i, j), F P i ≥ F i

(5)T_i=

T i, P 1 n e w, F i, P 1 n e w F i T i, F i, P 1 n e w ≥ F i

式中:P_i表示第i只北方苍鹰的猎物位置;

F P i

为第i只北方苍鹰的猎物位置的目标函数值;k为1~ N的随机整数;t_i_,_j为第i只北方苍鹰的第j维度的位置;p_i_,_j表示第i只北方苍鹰的第j维度的猎物位置;

t i, j, P 1 n e w

是第i只北方苍鹰的第j维度的新位置;

T i, P 1 n e w

指的是第i只北方苍鹰的新位置;

F i, P 1 n e w

表示基于第一阶段的更新的第i只北方苍鹰的目标函数的值;r为0~1的随机数;I为一个随机整数,可以是1或2。

下一阶段是开发阶段,该算法采用进化算法集中优化和细化发现的解,旨在更好地满足优化问题的要求。随后,迭代地进行个体更新,以逐步提高群体中个体的适应度,从而促进优秀解决方案的生成和保留。该阶段的计算方法为

(6)

t i, j, P 2 n e w

=t_i_,_j+R(2r-1)t_i_,_j

(7)R=0.02

1 - m M

(8)T_i=

T i, P 2 n e w, F i, P 2 n e w F i T i, F i, P 2 n e w ≥ F i

式中:m为当前执行的迭代次数;M为过程中允许的迭代次数的最大限制;

T i, P 2 n e w

为第i只北方苍鹰的新位置,

t i, j, P 2 n e w

为第i只北方苍鹰的第j维度中的新位置;

F i, P 2 n e w

为基于第二阶段更新的第i只北方苍鹰的目标函数值;R为计算范围。

在完成初始迭代后,该算法为总体建立新的值,以及目标函数和所提出的最佳解。然后,算法继续进行下一次迭代,继续这个过程,直到最后一次迭代结束。然后,在整个迭代过程中获得的最佳解被认为是给定优化问题的最优解。

1.2 XGBoost算法原理

对于回归问题,XGBoost模型的预测值是输入特征的加权组合,其中每个弱学习器负责预测输入空间的特定区域。首先,构建一个用于优化模型参数的目标函数是至关重要的,表达式为

(9) F_obj=

∑ i = 1 n

l[y_i,F(x_i)]+λ

∑ j = 1 J β j 2

+α

∑ j = 1 J β j

式(9)中:F(x_i)为模型对样本x_i的预测;y_i为真实目标值;l为损失函数(本研究中的平方误差);λ和α为正则化参数;β_j为模型参数;j为参数个数。

为了确保模型的正常运行和最佳性能,需要进行初始化过程。模型的初始预测值可以表示为

(10)F⁽⁰⁾(x)=argmin

∑ i = 1 n

l[y_i,F(x_i)]

式(10)中:F⁽⁰⁾(x)为初始预测值。

对于每个迭代t=1,2,…,T,更新模型预测值表示为

(11)F⁽^t⁾(x)=F⁽^t^-1)(x)+λ_th_t(x)

式(11)中:F⁽^t^-1)(x)为来自上一次迭代的模型预测;λ_t为第t次迭代的学习率;h_t(x)为来自第t次弱学习器的预测。

在式(11)中每个弱学习器h_t(x)可以是决策树,其预测值计算公式为

(12)h_t(x)=

∑ j = 1 J t

β_tjI, x∈R_tj

式(12)中:J_t为第t决策树中的叶节点数;β_tj为第t颗树中第j个叶节点的权重;I(·)为表示样本x是否属于叶节点区域R_tj的指示符函数。

对于每个样本i和每次迭代t,损失函数的梯度g_i和二阶导数h_i表达式为

(13)$\begin{aligned} g_{i} & =\frac{\partial l\left[y_{i}, F^{(t-1)}\left(x_{i}\right)\right]}{\partial F^{(t-1)}\left(x_{i}\right)} \\ h_{i} & =\frac{\partial^{2} l\left[y_{i}, F^{(t-1)}\left(x_{i}\right)\right]}{\partial\left[F^{(t-1)}\left(x_{i}\right)\right]^{2}} \end{aligned}$

在构建决策树的过程中,使用等式的梯度和二阶导数来计算每个潜在分割点的增益G,并选择具有最高增益的分割点作为实际分割点。即

(14)G=(

∑ i ∈ L +

w_ig_i)-(

∑ i ∈ L -

w_ig_i)+λ(

∑ i ∈ L +

h_i+

∑ i ∈ L -

h_i)

式(14)中:L⁺为分割后进入左子节点的样本集;L^-为进入右子节点的采样集;w_i为样本i的权重。

该模型的最终预测值是来自所有弱学习器的预测的加权和,表达式为

(15)

y ∧

∑ t = 1 T

λ_th_t(x)

整个过程从定义目标函数开始,通过弱学习器的迭代构建和模型预测的更新进行,最终形成一个组合多个弱学习器预测的集成模型。在每一步,损失函数的梯度和二阶导数都指导决策树的构建和分裂,而正则化项有助于控制模型复杂性并防止过拟合。

1.3 NGO-XGBoost回归模型

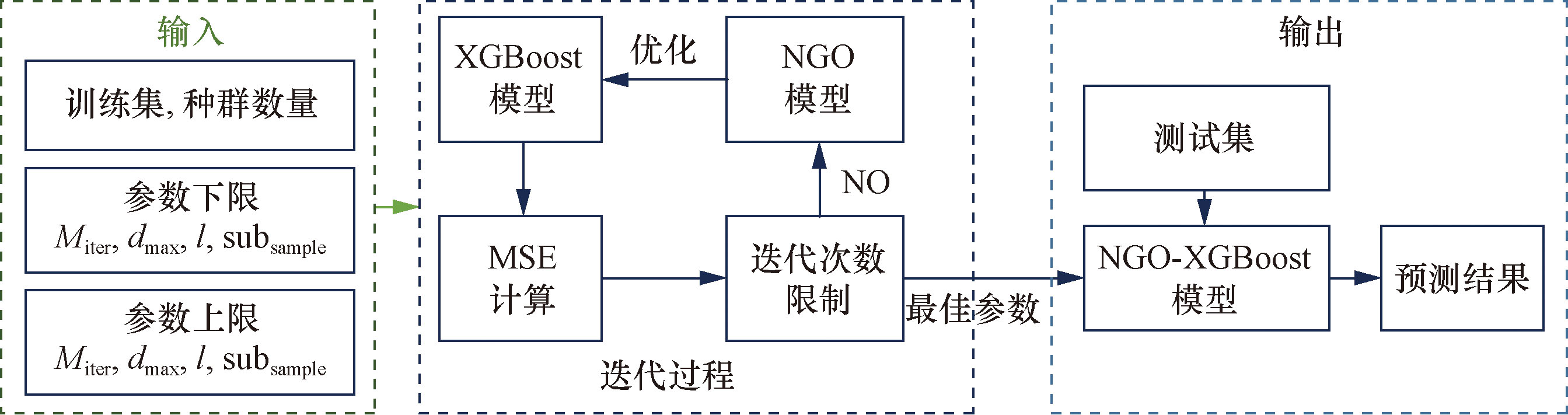

XGBoost模型有5个主要参数,最大迭代次数为M_iter,树的最大深度为d_max,XGBoost的学习率为l,每棵树的随机采样比例为sub_sample。参数在模型的构建和训练中至关重要,其功能和值对模型的性能和有效性产生重大影响。参数的优化取决于专业知识、经验判断和广泛的实验验证。因此,本文中采用北方苍鹰优化算法进行参数优化,利用均方误差作为适应度函数,并在每次迭代中保留整个种群的最佳解和最佳个体解。训练模块和预测模块的组成如图1所示。

1.4 实验数据描述

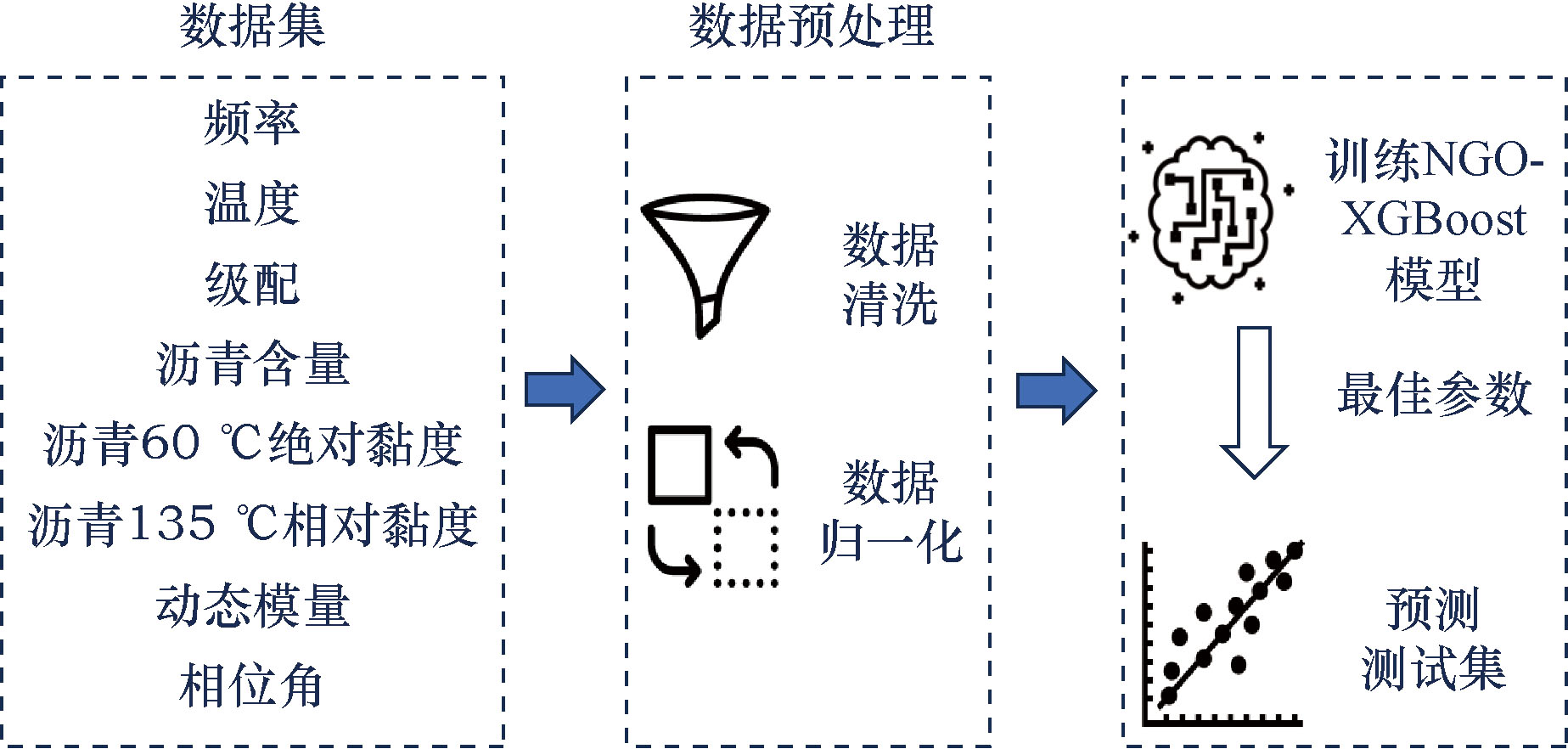

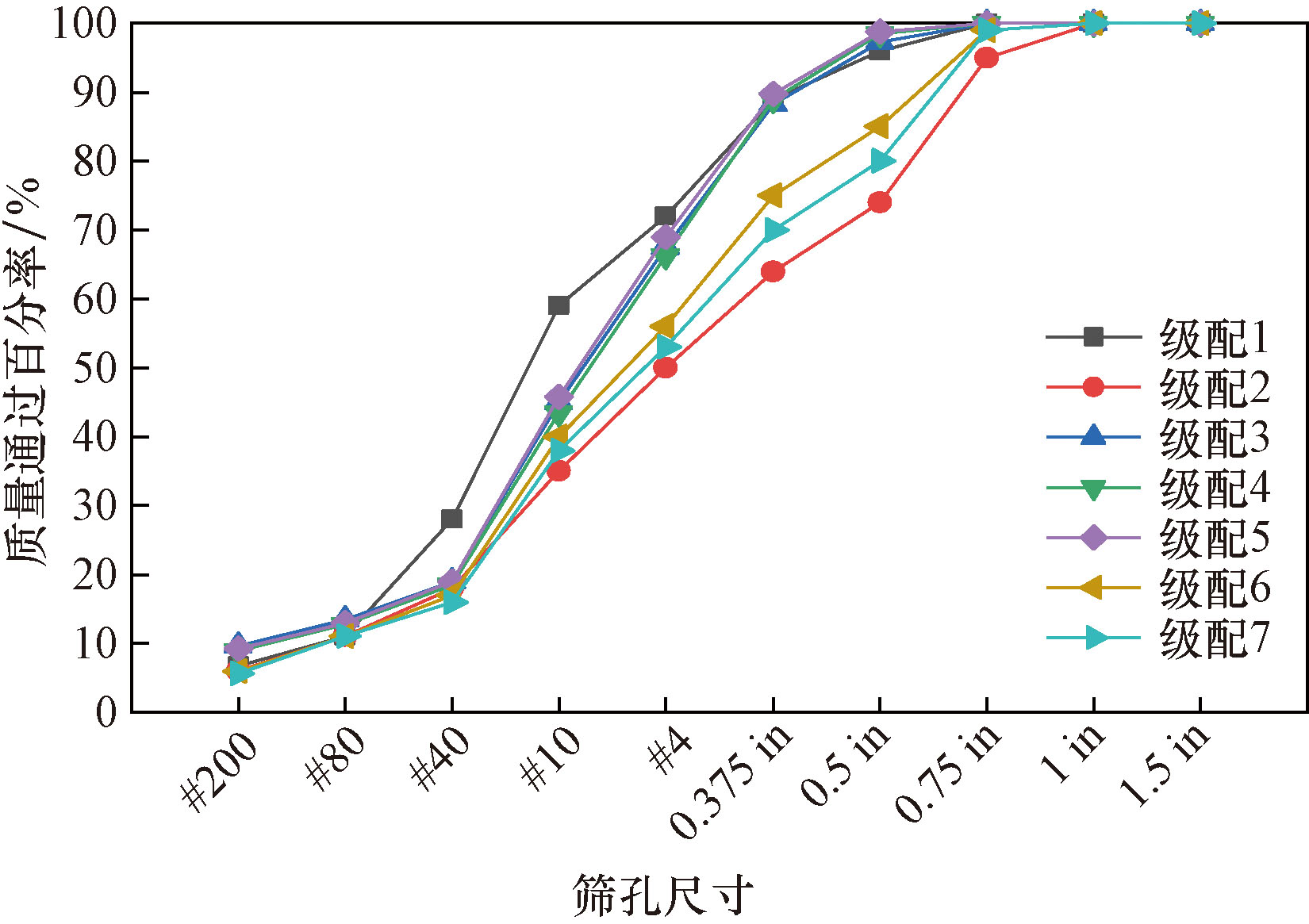

在本研究中,对7种类型的沥青混合料在不同测试频率、温度和沥青黏度特性下的动态模量和相位角信息进行了统计分析。这些数据来源于美国和加拿大联邦公路管理局的长期路面性能(long term pavement performance,LTPP)计划中的服务测试路段,级配图如图2所示,其他测试条件如表1所示。

以7种不同沥青混合料的真实数据为基础进行分析,旨在预测这些混合料的动态模量和相位角。该数据集包括1 548个数据样本,其中1 048个指定用于模型训练,其余用于测试。在计算过程中采用均方误差(mean square error,MSE)和平均绝对误差(mean absolute error,MAE)来衡量该算法的有效性,这是回归分析中量化实际值和预测值之间偏差的标准度量(表2)。这些度量的值越低,表示预测准确度越高。预测动态模量和相位角的整个流程图如图3所示,测试中使用的算法硬件环境采用AMDRyzen 7 6800H(3.20 GHz 8核)微处理器,16 GB DDR4内存,操作系统采用64位Windows 11中文专业版。

2 NGO-XGBoost回归模型在动态模量和相位角预测中的应用

收起

2.1 NGO-XGBoost回归模型的性能

根据NGO算法的特点,结合XGBoost的参数范围和沥青路面结构数据的特点,对参数进行适当的设置。初始参数配置如下:最大迭代次数M_iter=100,种群数量P_op=30,树的最大深度d_max=50,每棵树随机采样的最大比例sub_sample=1,该实验进行了20次,最佳预测结果如图4、图5所示。

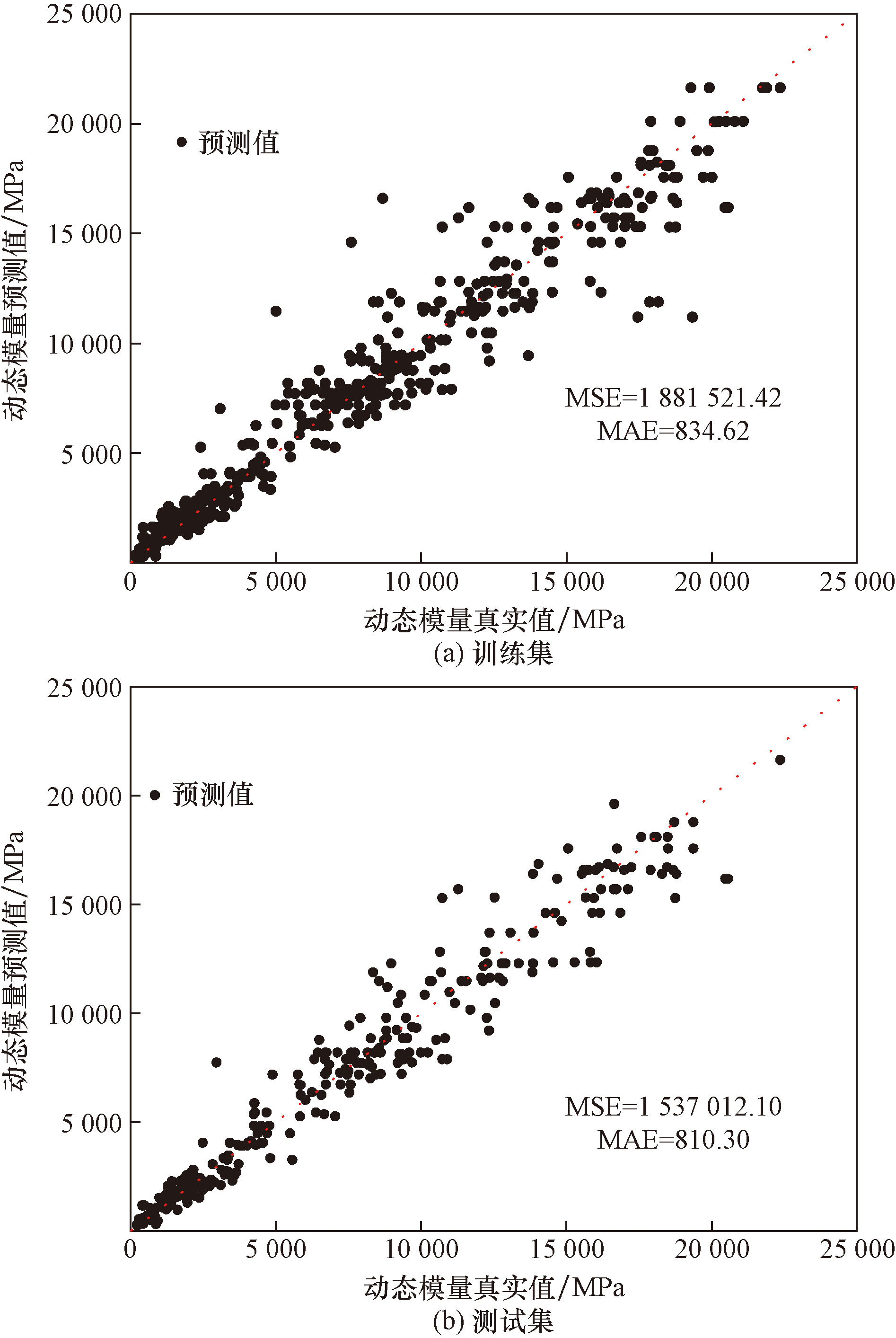

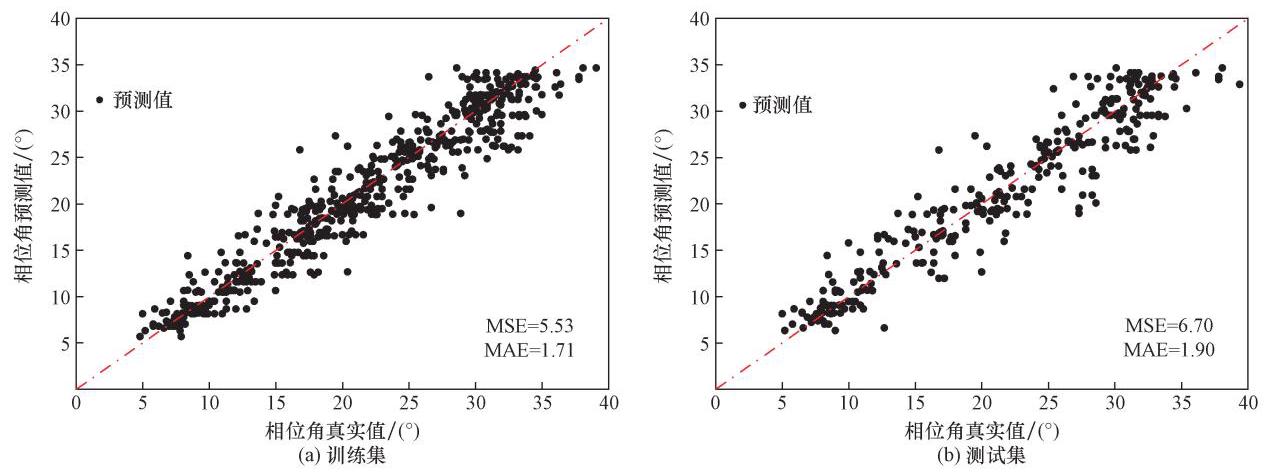

从图4、图5可以看出,预测结果主要集中在对角线附近,表明在大多数情况下,模型的预测值与实际值非常接近。但仍有一些点偏离了对角线。这些点表明,在某些情况下,模型的预测值与实际值之间存在显著偏差,这是由数据中的噪声和异常值引起的。为了进一步评估模型的性能,计算了实际值和预测值之间的残差,如图6、图7所示。

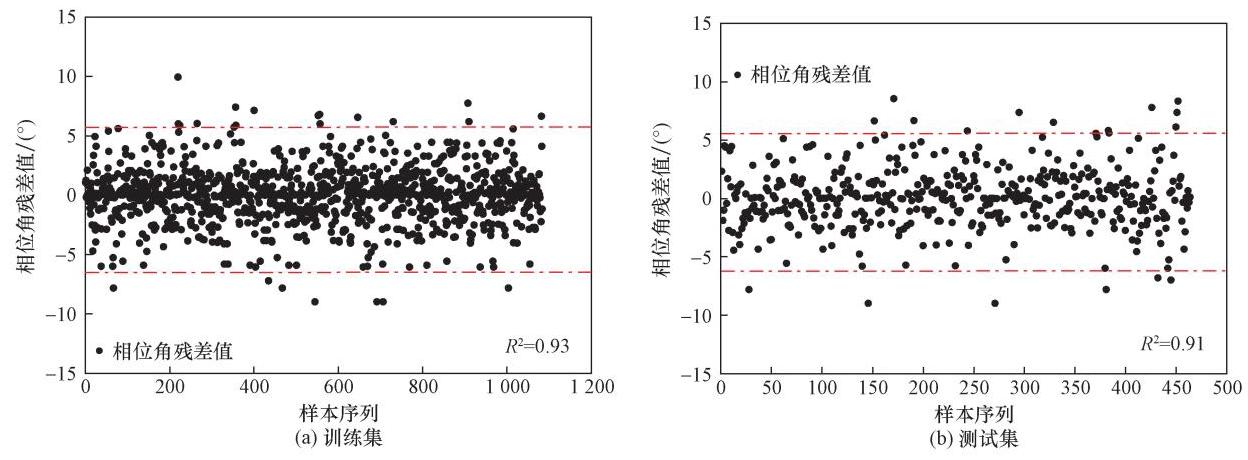

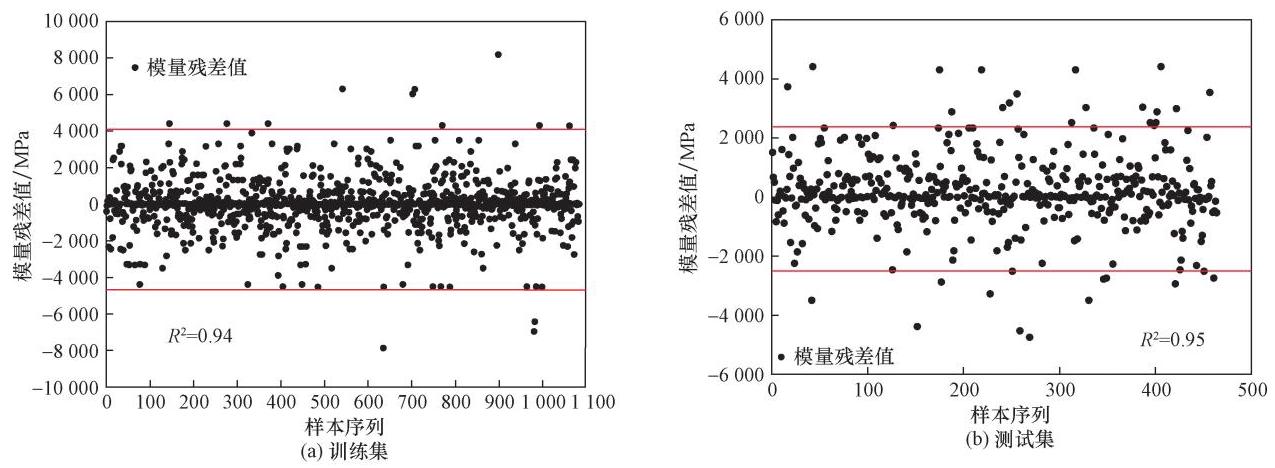

残差数据显示决定系数R²非常高,范围为0.91~0.95,这表明该模型具有很高的预测精度。该模型显示出相对稳定的预测结果,大多数样本点的预测误差较小。这表明,该模型不仅保持了预测的一致性,而且在应用于新数据时表现出强大的泛化能力。

2.2 不同类型算法预测能力的比较

为了验证NGO-XGBoost回归模型在预测动态模量和相位角的有效性,将其与常用模型进行了比较。使用XGBoost、具有双向门控递归单元和注意力机制的时间卷积网络(temporal convolutional network-bidirectional gated recurrent unit-attention,TBA)、时间卷积网络(temporal convolutional network,TCN)、双向门控循环单位(bidirectional gated recurrent unit, BiGRU)、双向长短期记忆网络(bidirectional long short-term memory, BiLSTM)、支持向量机(support vector machine, SVM)等模型进行比较。在不同的模型中,使用相同的训练数据集来训练模型,学习率为0.01, 采用Adam优化算法。训练时期的最大数量设置为150。学习率调整因子和正则化参数都固定在0.001。比较了NGO XGBoost回归模型、XGBoost、TCN-BiGRU-Attention、TCN、BiGRU、BiLSTM和SVM在MAE和MSE上的性能,如图8~图11所示。

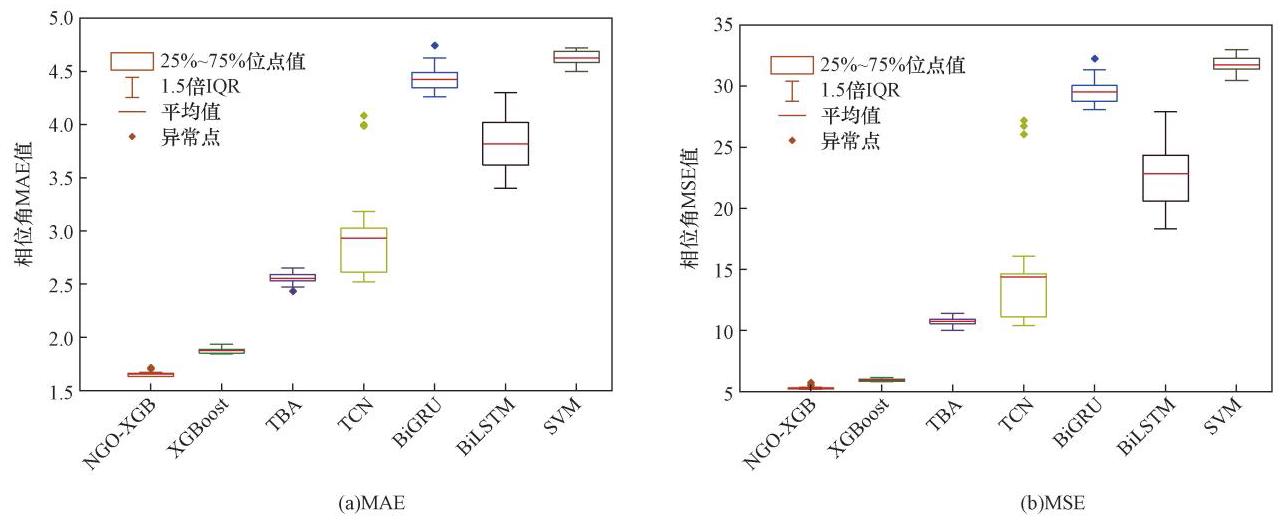

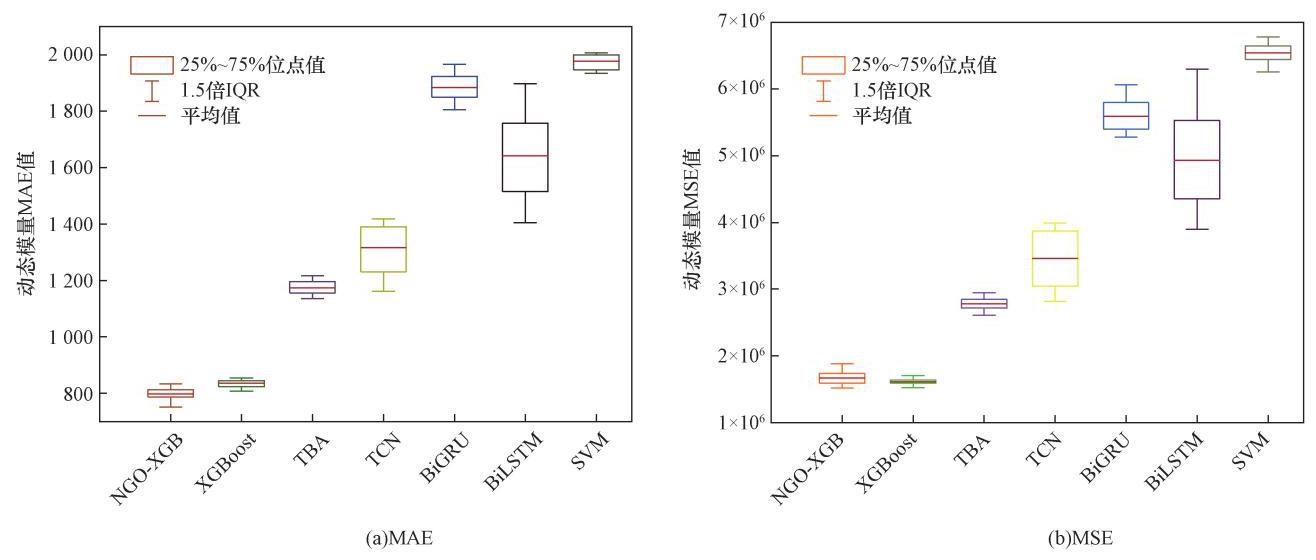

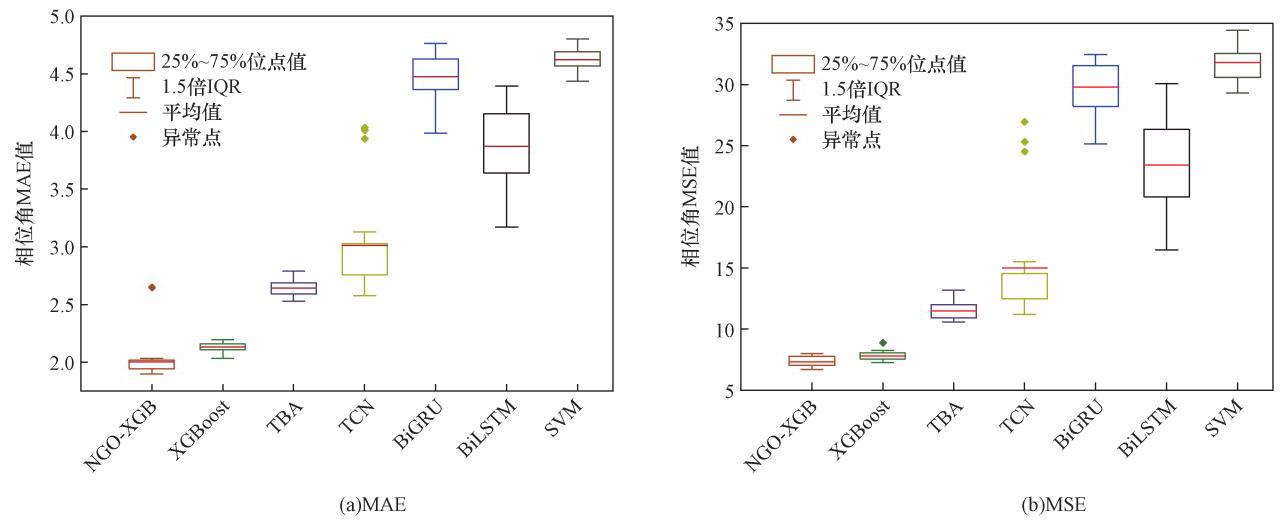

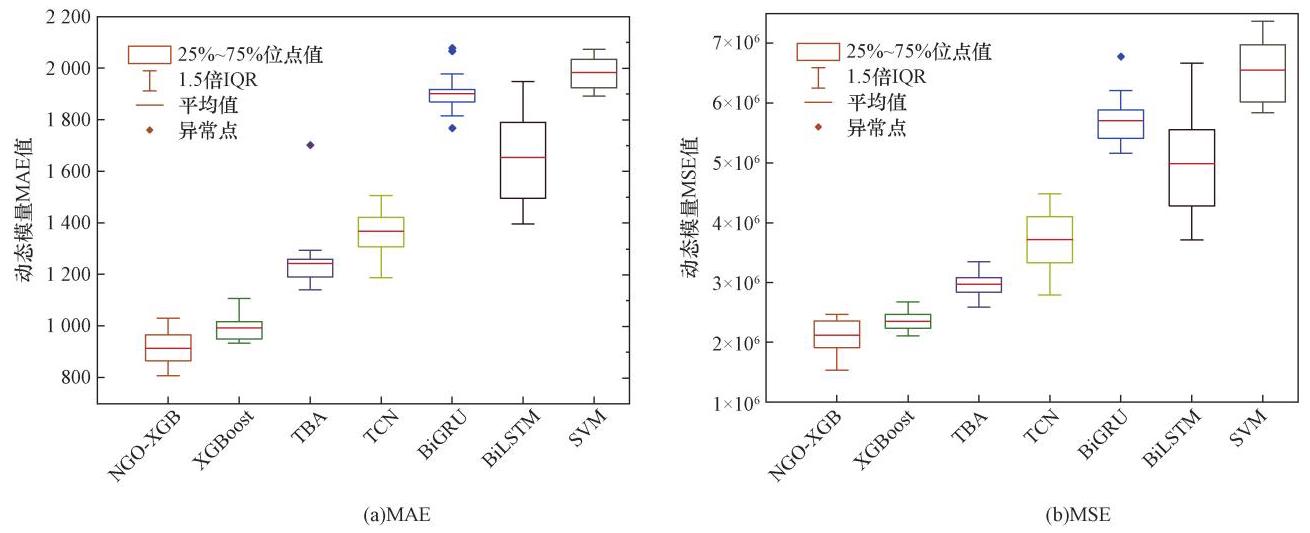

从图8~图11可以看出,与XGBoost模型和其他传统模型相比,本文提出的模型在动态模量和相位角的预测方面表现出明显优越的性能,对新数据预测具有更好的泛化能力。在动态模量测试集中,与XGBoost模型相比,本文提出的模型在MSE中的预测精度提高了9.95%。同样,在相位角测试集中,精度在MSE中提高了6.15%。在MAE改进方面,与XGBoost模型相比,动态模量和相位角的预测分别提高了7.95%和6.14%,统计值如表3和表4所示。

3 结论和未来方向

收起

针对XGBoost模型在动态模量和相位角预测中泛化能力弱、难以选择最优参数的问题,提出了基于北方苍鹰优化算法的NGO-XGBoost算法。在本研究中,使用不同频率、温度、级配和黏度的沥青对模型的性能进行了评估。就均方误差(MSE)和平均绝对误差(MAE)而言,NGO-XGBoost模型在所有数据集上都优于其他比较算法。实验结果表明,NGO-XGBoost回归模型能够有效地预测沥青混合料的动态模量和相位角。具体而言,可以得到以下结论。

(1) NGO-XGBoost模型结合了XGBoost算法的高效预测能力和北方苍鹰优化算法的参数优化特性。

(2)通过与其他几种常用的机器学习模型进行比较,证明了NGO-XGBoost模型在预测精度上的优越性。

(3) NGO-XGBoost模型实验结果不仅在训练集上表现良好,同样在测试集上也展现了较高的预测准确性。这一点表明NGO-XGBoost模型不仅能够很好地拟合已知数据,也能够对新的、未见过的数据进行有效预测,这是模型泛化能力的重要体现。

尽管本文提出的算法在所有算法中表现出最佳的优化性能,但预测误差仍有较小的波动。首先,深度神经网络模型高度复杂,具有大量参数,这导致模型规模大,并使其在工程环境中实时应用具有挑战性。其次,模型训练需要大量的数据,很难获得沥青混合料的相关参数。最后,如何更好地适应进化算法并优化XGBoost模型是下一个需要研究和解决的问题。

基金

收起

黑龙江省交通投资集团有限公司研究项目
