基于航迹冲突检测的通航林火救援飞行任务调度方案安全性评估

PDF下载

徐浩 , 王明惠 , 瞿菁菁 , 朱新平 ^*

科学技术与工程 | 论文·环境科学、安全科学 2025,25(3): 1306-1312

收起

科学技术与工程 | 论文·环境科学、安全科学 2025, 25(3): 1306-1312

基于航迹冲突检测的通航林火救援飞行任务调度方案安全性评估

全屏

徐浩, 王明惠, 瞿菁菁, 朱新平^*

作者信息

中国民用航空飞行学院空中交通管理学院, 广汉 618307

徐浩(1996—),男,汉族,江苏泰兴人,硕士研究生。研究方向:复杂低空空域管控。E-mail:793356736@qq.com。

通讯作者:

^* 朱新平(1983—),男,汉族,湖南常德人,教授,博士。研究方向:航空安全、复杂空域管控。E-mail:zhu408@163.com。

Safety Evaluation of Navigation Forest Fire Rescue Flight Task Scheduling Scheme Based on Flight Path Conflict Detection

Hao XU, Ming-hui WANG, Jing-jing QU, Xin-ping ZHU^*

Affiliations

College of Air Traffic Management, Civil Aviation Flight University of China, Guanghan 618307, China

出版时间: 2025-01-28 doi: 10.12404/j.issn.1671-1815.2309280

文章导航

摘要

收起

为评估在森林火灾救援中通航飞行任务调度方案的安全性,通过对各通用航空器的航迹冲突进行检测,提出通航救援任务调度方案安全性评价指标。通过空域栅格模型建模救援飞行环境,基于任务调度方案针对性能约束不同的航空器规划出各自救援飞行航迹并进行航迹冲突检测,从而对任务调度方案进行安全性评估。仿真结果表明:该方法相较于直接冲突判断算法时间效率提升了53.8%,相较于高效的时空同步航线冲突检测方法准确率提升了6.7%,可见该方法能够高效准确地对救援飞行中的航迹冲突进行预测并评估任务调度方案的安全性,为通航救援指挥调度工作提供有效的决策支持。

关键词

冲突检测 / 安全性评估 / 时空过滤 / 空域栅格

Abstract

收起

To evaluate the safety of navigation flight task scheduling schemes in forest fire rescue, safety evaluation indicators for navigation rescue task scheduling schemes were proposed by detecting the flight path conflicts of various general aircraft. Using an airspace grid model to model the rescue flight environment, and planning the rescue flight paths of aircraft with different performance constraints based on their respective task scheduling schemes, and conducting trajectory conflict detection to evaluate the safety of the task scheduling scheme. The simulation results show that this method has a 53.8% improvement in time efficiency compared to the direct conflict detection algorithm, and a 6.7% improvement in accuracy compared to the efficient spatiotemporal synchronous route conflict detection method. It can be seen that this method can efficiently and accurately predict track conflicts in rescue flights and evaluate the safety of task scheduling schemes, providing effective decision support for navigation rescue command and scheduling work.

Key words

conflict detection / security assessment / spatiotemporal filtering / spatial grid

引用本文

徐浩, 王明惠, 瞿菁菁, 朱新平. 基于航迹冲突检测的通航林火救援飞行任务调度方案安全性评估. 科学技术与工程, 2025 , 25 (3) : 1306 -1312 . DOI: 10.12404/j.issn.1671-1815.2309280

Hao XU, Ming-hui WANG, Jing-jing QU, Xin-ping ZHU. Safety Evaluation of Navigation Forest Fire Rescue Flight Task Scheduling Scheme Based on Flight Path Conflict Detection[J]. Science Technology and Engineering, 2025 , 25 (3) : 1306 -1312 . DOI: 10.12404/j.issn.1671-1815.2309280

正文

收起

中国是森林火灾多发的国家,森林火灾对人们生命财产安全、国家林业资源安全构成重大的威胁,具有较大的社会影响。在历次发生的森林火灾救援中,通用航空救援发挥了关键性作用,特别是交通不利的情况下。在森林火灾救援与应急处置的各项措施中,通用航空救援具有快速高效、机动性强、受地理空间限制少等优点,是许多发达国家普遍采用的有效手段之一。

随着智能化通航救援飞行调度指挥平台^[1]的不断发展,生成高效的通航救援飞行任务调度方案成为可能。对此类平台生成的救援飞行任务调度方案进行安全性评估,能够有效地避免参与救援飞行任务的多个通用航空器之间的航迹冲突,为救援航空器提供安全的飞行环境,减轻现场指挥员和飞行员的工作压力,实现救援机群的高效协同救援。

传统航线冲突检测算法^[2]多具有时间复杂度高的问题,不适用于复杂飞行场景下的安全保障。在低空冲突探测方面:张翔宇等^[3]基于Agent对复杂低空飞行行为进行建模与仿真,分析了复杂低空密集飞行活动相互影响规律;张洪海等^[4]构建了低空通用航空器基本飞行行为模型,分析了复杂低空混合飞行态势的安全特性参数影响规律:Shen等 ^[5]基于低空飞行的自由性、机动性和临时性等特点,从时空维度提升了飞机冲突探测技术,提高了准确性;Wang等 ^[6]基于通用航空器机载冲突检测手段建立了适用于低空飞行环境下的冲突检测与飞行行为选择仿真系统;Hasini等^[7]分析了前人应用人工势场法进行避障算法设计的局限性,提出了一种基于节能的无人机群体防撞算法,在避免无人机碰撞的同时,尽量减少无人机群体能量的消耗;Fu等^[8]为保障无人机飞行安全,从冲突感知、检测、避碰和飞行控制等单元对无人机冲突探测与避障系统进行了研究;王世锦等^[9]从航空器动力学原理出发,构建了同高度对头和交叉飞行冲突的冲突避让轨迹数学模型用于对低空空域飞行冲突风险的研究。

现面向森林火灾救援,通过空域栅格模型建模救援飞行环境,基于任务调度方案针对性能约束不同的航空器规划出各自救援飞行航迹并进行航迹冲突检测,从而对任务调度方案进行安全性评估,排除安全性较低的任务调度方案,优选安全性较高的任务调度方案,为火灾现场的指挥员与飞行员提供决策支持。

1 航迹冲突检测算法原理

收起

1.1 问题描述

在森林火灾救援过程中,森林火场通常位于地形较为复杂的高山峡谷等区域,空域活动密集、环境复杂,存在较大的安全隐患。救援飞行航迹冲突可定义为,某一时刻,两个通用航空器在执行救援飞行任务时水平和垂直距离均小于安全间隔标准,以致存在冲突的风险。在既定的火场三维空域环境内,若救援指挥中心持续调度通用航空器加入救援作业,势必造成飞行活动航迹密集,冲突可能性增加。针对此,开展基于航迹冲突检测的救援飞行任务调度安全性评估。

首先,针对森林火灾救援飞行空域建立火场空域栅格模型^[10],对同一高度空间采用正六边形网格进行水平剖分,得到若干大小相等、高度层相同的空域网格单元对不同高度层空域进行同样的操作,进而得到火场空域三维栅格模型,该空域模型包括起火点,取水点,航空器起降点,物资运送点,障碍物等救援空域关键要素信息;然后,指挥中心持续为各个任务目标地点指派救援航空器,形成任务调度方案如表1所示。

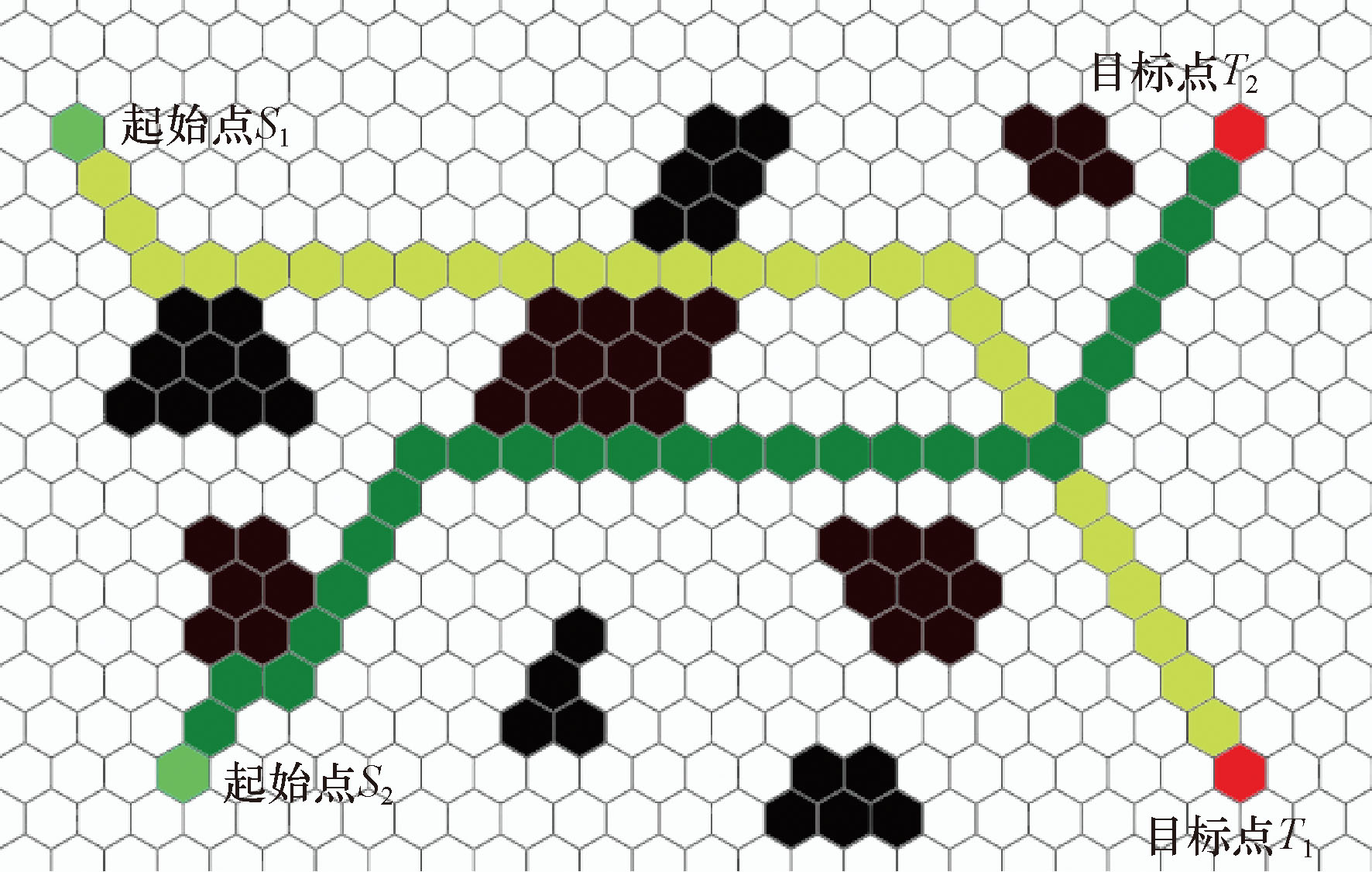

具体对应二维场景如图1所示,根据任务调度方案,航空器H₁将由起始点S₁前往目标点T₁,航空器H₂将由起始点S₂前往目标点T₂;针对任务调度方案和各航空器飞行初始位置和任务目标地点,借助改进A^*算法为各通用航空器进行航迹规划^[11],确定各航迹点的三维空间坐标和时间坐标,航迹点的三维空间坐标为航迹点所在空域栅格的三维空间坐标,并对两条航迹是否存在航迹冲突设计相应的量化分析模型以评估飞行任务的安全性。

1.2 算法流程

假设通用航空器在相邻两个航迹点之间的飞行视为匀速直线运动。

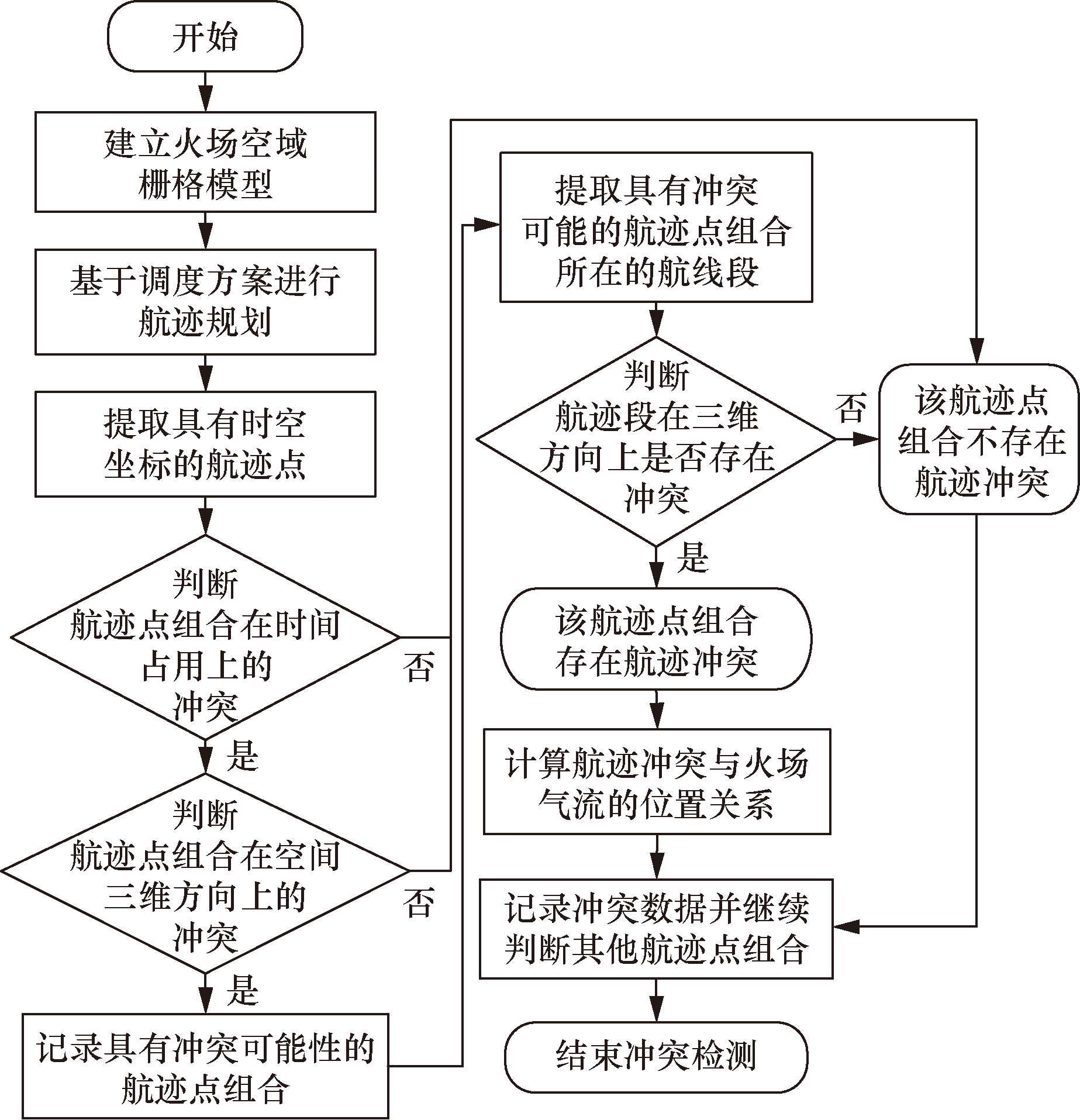

基于航迹冲突判定基本过程包括时间维度的冲突判定和空间维度的冲突判定。首先,开展时间维度的冲突判定,基于任务调度方案和航迹规划方案,推演通用航空器通过各空域栅格的过程,得到航空器占用各空域栅格的时间段,并对存在空域栅格占用时段重叠的航迹点进一步开展空间维度的冲突判定;然后,针对存在栅格空域占用时段重叠的航迹点进行航迹冲突过滤,若存在两个航迹点之间在三维方向上均小于最小安全距离,则认为该航迹点组合存在航迹冲突的可能性。对于存在航迹冲突可能的航迹点组合,利用该航迹点组合所处的航迹段进行进一步冲突判断,若航迹段在水平和垂直方向均存在实际距离小于安全距离的时刻,则认为该航迹点组合存在航迹冲突,对该航迹冲突进行记录,算法流程如图2所示。

2 航迹冲突检测算法设计

收起

2.1 航迹点提取

通用航空器H_i救灾飞行航迹定义为P_i=

P i, 1, P i, 2 … P i, r, …, P i, n - 1, P i, n

。其中:P_i_,1为通用航空器H_i的救灾飞行起点;P_i_,_n为H_i救灾飞行的终点;P_i_,_r=(X_i_,_r,Y_i_,_r,Z_i_,_r,t₁_i_,_r,t₂_i_,_r)为H_i的任一航迹点;(X_i_,_r,Y_i_,_r,Z_i_,_r)为P_i_,_r的三维坐标,航空器在任意相邻两个航迹点之间的运动简化为匀速直线运动;t₁_i_,_r为H_i进入航迹点P_i_,_r所在栅格的预计时刻;t₂_i_,_r为H_i飞离航迹点P_i_,_r所在栅格的预计时刻;H_i在任意相邻两个航迹点之间的运动简化为匀速直线运动。

2.2 航迹冲突过滤

(1)时间维度过滤,取航迹P_i的航迹点P_i_,_r和航迹点P_j的航迹P_j_,_u,若P_i_,_r的占用时间段[t₁_i_,_r,t₂_i_,_r]与P_j_,_u的占用时间段[t₁_j_,_u,t₂_j_,_u]不存在重叠,即t₂_i_,_r不满足t₂_i_,_r≤t₁_j_,_u,且t₁_i_,_r不满足t₂_j_,_u≤t₁_i_,_r,则将航迹点组合(P_i_,_r,P_j_,_u)储存于集合CT中,CT为存在时段重叠的航迹点组合的集合。

(2)垂直安全距离过滤,对CT中的任一航迹点组合(P_i_,_r,P_j_,_u),取航迹点P_i_,_r与P_j_,_u的进行垂直距离比较,若两个航迹点的z坐标差值小于最小垂直安全距离d_z_min,则进行水平安全距离过滤。

(3)水平安全距离过滤,对于存在垂直方向存在冲突可能性的航迹点组合(P_i_,_r,P_j_,_u),取航迹点P_i_,_r与P_j_,_u进行x坐标比较和y坐标比较,若两个航迹点的x坐标距离差值和y坐标距离差值均小于最小水平安全距离d_xy_min,则将航迹点组合(P_i_,_r,P_j_,_u)储存于集合CTS中,CTS为存在冲突可能性的航迹点组合的集合。

航迹冲突过滤算法如下:

Algorithm 1: Track conflict filtering
Input:输入航迹点P_i_,_r的时空坐标(X_i_,_r,Y_i_,_r,Z_i_,_r,t₁_i_,_r,t₂_i_,_r) Output:输出存在航迹冲突可能性的航迹点组合的集合CTS CN= empty_set CT = empty_set CTS= empty_set for i=1 to N_h//时间维度过滤 for r =1 to n_hi for j=i+1 to N_h for u=1 to n_hj if t₂_i_,_r≤t₁_j_,_u or t₂_j_,_u≤t₂_i_,_r then add(P_i_,_r,P_j_,_u)to CN else if add (P_i_,_r,P_j_,_u)to CT end if end for end for end for end for for each(P_i_,_r,P_j_,_u)in CT if $Z i, r - Z j, u$ ≤d_z_min then //空间维度过滤 if $X i, r - X j, u$ ≤d_x_ymin then if $Y i, r - Y j, u$ ≤d_x_ymin then add (P_i_,_r,P_j_,_u)to CTS else if add (P_i_,_r,P_j_,_u)to CN end if end if end if end for

Algorithm 1: Track conflict filtering

Input:输入航迹点P_i_,_r的时空坐标(X_i_,_r,Y_i_,_r,Z_i_,_r,t₁_i_,_r,t₂_i_,_r)
Output:输出存在航迹冲突可能性的航迹点组合的集合CTS
CN= empty_set
CT = empty_set
CTS= empty_set
for i=1 to N_h//时间维度过滤
for r =1 to n_hi
for j=i+1 to N_h
for u=1 to n_hj
if t₂_i_,_r≤t₁_j_,_u or t₂_j_,_u≤t₂_i_,_r then
add(P_i_,_r,P_j_,_u)to CN
else if
add (P_i_,_r,P_j_,_u)to CT
end if
end for
end for
end for
end for
for each(P_i_,_r,P_j_,_u)in CT
if

Z i, r - Z j, u

≤d_z_min then //空间维度过滤
if

X i, r - X j, u

≤d_x_ymin then
if

Y i, r - Y j, u

≤d_x_ymin then
add (P_i_,_r,P_j_,_u)to CTS
else if
add (P_i_,_r,P_j_,_u)to CN
end if
end if
end if
end for

该算法中,CN为不存在航迹冲突可能性的航迹点组合的集合,N_h为任务调度方案中航迹的数目,n_hi为单个航迹包含航迹点的数目。

集合CTS中任一航迹点组合(P_i_,_r,P_j_,_u)所处的航迹在时间段上具有一定程度的重合,同时x、y、z轴3个方向上均小于最小安全距离,因此存在航迹冲突的可能性,需要对集合CTS中的每一个航迹点组合进行计算以验证是否存在冲突。

2.3 航迹冲突验证

集合CTS中任一航迹点组合(P_i_,_r,P_j_,_u)中,航迹点P_i_,_r所处的航迹段为 [P_i_,_r_-1,P_i_,_r]和[P_i_,_r,P_i_,_r₊₁],航迹点P_j_,_u所处航迹段为[P_j_,_u_-1,P_j_,_u]和[P_j_,_u,P_j_,_u₊₁],在航迹冲突验证的过程中,需将P_i_,_r所处的两个航迹段与P_j_,_u所处的两个航迹段分别进行冲突验证。

2.3.1 水平方向冲突验证

航空器H_i在航迹段[P_i_,_r_-1,P_i_,_r]中作匀速直线运动,H_j在航迹段[P_j_,_u_-1,P_j_,_u]中作匀速直线运动。可近似认为航空器H_i通过航迹点P_i_,_r_-1和P_i_,_r的时刻表达式为

(1)

t i, r - 1 = t 1 i, r - 1 + t 2 i, r - 1 2 t i, r = t 1 i, r + t 2 i, r 2

同样,H_j通过航迹点P_j_,_u_-1和航迹点P_j_,_u的时刻分别为t_j_,_u_-1和t_j_,_u。

假设在t时刻航空器H_i与航空器H_j之间在水平方向上的距离小于水平安全距离,t∈[t_i_,_r_-1,t_i_,_r]∩[t_j_,_u_-1,t_j_,_u],则t时刻航空器H_i在x方向的坐标可表示为

(2) X_i_,_t=X_i_,_r_-1+

(t - t i, r - 1) (X i, r - X i, r - 1) t i, r - t i, r - 1

t时刻航空器H_i在y方向的坐标可表示为

(3) Y_i_,_t=Y_i_,_r_-1+

(t - t i, r - 1) (Y i, r - Y i, r - 1) t i, r - t i, r - 1

t时刻航空器H_i在z方向的坐标可表示为

(4) Z_i_,_t=Z_i_,_r_-1+

(t - t i, r - 1) (Z i, r - Z i, r - 1) t i, r - t i, r - 1

使用同方法可计算出t时刻航空器H_j在三轴方向的坐标(X_i_,_t,Y_i_,_t,Z_i_,_t),则航空器H_i和航空器H_j在t时刻水平方向的距离d_xy₍_i_,_j_,_t₎可表示为

(5) d_xy₍_i_,_j_,_t₎=

(X i, t - X j, t) 2 + (Y i, t - Y j, t) 2

判断航空器H_i与航空器H_j在t时刻水平方向是否存在冲突,若存在时刻t使

(6)d_xy₍_i_,_j_,_t₎≤d_xy_min

成立,则说明航迹段[P_i_,_r_-1,P_i_,_r]与[P_j_,_u_-1,P_j_,_u]在水平方向存在冲突,记t的解为t∈[t_a,t_b],此时需进行垂直方向冲突验证;若式(6)不成立,则航迹段[P_i_,_r_-1,P_i_,_r]与[P_j_,_u_-1,P_j_,_u]不存在冲突。

2.3.2 垂直方向冲突验证

若航迹段[P_i_,_r_-1,P_i_,_r]与[P_j_,_u_-1,P_j_,_u]在水平方向存在冲突,假设在t时刻航空器H_i与航空器H_j之间在垂直方向上的距离小于垂直安全距离d_z_min,t∈[t_a,t_b],此时航空器H_i与航空器H_j在垂直方向的距离可表示为

(7) d_z₍_i_,_j_,_t₎=

Z i, t - Z j, t

判断航空器H_i与航空器H_j在t时刻垂直方向是否存在冲突,若存在时刻t使

(8)d_z₍_i_,_j_,_t₎≤d_z_min

成立,则说明航迹段[P_i_,_r_-1,P_i_,_r]与[P_j_,_u_-1,P_j_,_u]存在冲突,记t的解为t∈[t'_a,t'_b];若式(8)不成立,说明航迹段[P_i_,_r_-1,P_i_,_r]与[P_j_,_u_-1,P_j_,_u]不存在冲突。对航迹段[P_i_,_r_-1,P_i_,_r]与[P_j_,_u_-1,P_j_,_u]的冲突验证完成,随后依次计算航迹段[P_i_,_r_-1,P_i_,_r]与[P_j_,_u,P_j_,_u₊₁],[P_i_,_r_,P_i_,_r₊₁]与[P_j_,_u_-1,P_j_,_u],[P_i_,_r_,P_i_,_r₊₁]与[P_j_,_u,P_j_,_u₊₁]的冲突验证,全部完成后,对集合CTS中航迹点组合(P_i_,_r,P_j_,_u)的冲突验证完成,此时记录发生冲突的双方航空器空间位置,冲突发生时间等信息,对下一航迹点组合继续进行验证。

在实际救灾飞行中,除了要考虑航空器之间的航迹冲突对飞行安全的影响外,还需考虑灾害区域变化的不确定性对救灾飞行的影响。

在火灾燃烧的过程中,受到周围大气的相互作用,形成火场区的上升气流,给救灾航空器的飞行安全带来很大影响,当航迹冲突发生在火场气流范围内时,会增加航迹冲突发生时的危险性,因此,本文中考虑火场气流给航迹冲突带来的影响,使研究问题更加贴合实际救灾。

针对火场气流做出如下假设:

假设1 火场气流的移动速度小于航空器的速度,且速度恒定。

假设2 火场气流运动方向为直线运动。

假设t时刻火场气流的三维坐标为(X_Dobs,_t,Y_Dobs,_t,Z_Dobs,_t),火场气流的水平影响距离为d_Dobs,垂直影响距离为z_Dobs,航空器i与火场气流之间的水平距离表示为

(9) d_xy₍_i_,Dobs,_t₎=

(X i, t - X D o b s, t) 2 + (Y i, t - Y D o b s, t) 2

t时刻航空器i与火场气流之间的垂直距离表示为

(10)d_z₍_i_,Dobs,_t₎=Z_i_,_t-Z_Dobs,_t

判断两个航空器之间的航迹冲突是否发生在火场气流影响范围内,若存在时刻t(t∈[t'_a,t'_b]),使

(11)

d x y (i, D o b s, t) ≤ d D o b s d z (i, D o b s, t) ≤ z D o b s

(12)

d x y (j, D o b s, t) ≤ d D o b s d z (j, D o b s, t) ≤ z D o b s

成立,则说明航迹冲突发生在火场气流影响范围内,若式(11)与式(12)均不成立,则说明航迹冲突发生在火场气流影响范围外。

3 调度方案安全性评估指标

收起

通用航空器救灾的目标是在保证飞行安全的前提下完成救灾任务,所以基于航迹冲突检测对决策支持系统生成的多个任务调度方案进行安全性评估是有必要的。

单个任务调度方案的航迹冲突集合定义为C={C₁,C₂,…,C_k,…,C_m_-1,C_m},C_k为存在航迹冲突的一个航迹点组合,m为单个任务调度方案航迹冲突发生的次数,对于航迹冲突的风险建立多个评价指标^[12]。

(1)冲突发生率:单个任务调度方案在任务调度过程中单位时间发生的航迹冲突次数,计算公式为

(13) C_p=

m t e - t 0

式(13)中:t₀为任务调度开始时间;t_e为任务调度结束时间。

(2)冲突风险强度:通过基于人工势场法的两个通用航空器之间的斥力大小表示通用航空器之间的航迹冲突风险强度,计算公式为

(14) CR₍_i_,_j_,_t₎=

η d x y (i, j, t) 2 1 d x y (i, j, t) - 1 d x y m i n, d x y (i, j, t) ≤ d x y m i n 0, d x y (i, j, t) d x y m i n

式(14)中:η为正比例位置增益系数。

(3)相对冲突速度:发生航迹冲突时,通用航空器i与通用航空器j之间的相对速度V_i_,_j_,_t表示为

(15)V_i_,_j_,_t=V_i_,_t-V_j_,_t

为避免各指标之间数量级差别造成安全性评价误差,需对以上数据进行归一化处理,对于序列{x₁,x₂,…,x_n}进行变化,即

(16) y_i=

x i - x m i n x m a x - x m i n

航迹冲突的类型是影响任务调度方案安全性的重要因素,因此引入航迹冲突类型因子λ来评估调度方案的安全性,λ的取值为

(17) λ=

1.5, 航 迹 冲 突 双 方 均 为 有 人 航 空 器 1.0, 冲 突 双 方 为 无 人 和 有 人 航 空 器 0.5, 航 迹 冲 突 双 方 均 为 无 人 航 空 器

考虑火场气流给航迹冲突带来的影响,引入航迹冲突位置因子ω来评估调度方案的安全性,ω的取值为

(18) ω=

1.5, 航 迹 冲 突 在 火 场 气 流 影 响 范 围 内 1.0, 航 迹 冲 突 在 火 场 气 流 影 响 范 围 外

在对任务调度方案进行安全性评估的过程中,航迹冲突的发生率会影响现场指挥员与飞行员的工作负荷,冲突的风险强度与航迹冲突发生时航空器的相对速度会影响航迹冲突发生时的危险程度。同时,航迹冲突发生时,冲突双方航空器类型与航迹冲突发生的位置也对调度方案的安全性评估存在影响。综上,对于调度方案M_i的安全性建立评价指标Q_i,即

(19) Q_i=

1 C p i ∑ k = 1 M i λ i k ω i k C R i k V i k

安全性评价指标Q_i值越大,代表该调度方案的安全性越高。

4 仿真实验

收起

对航迹冲突算法的有效性进行仿真实验,以验证飞行任务调度方案安全性分析方法的有效性。本文算法与直接冲突判断算法和文献[13]中的同步时间航段算法进行对比,直接冲突判断算法不对航迹点组合进行过滤,对每一组航迹点组合直接进行冲突验证,同步时间航段算法事先对基于火场空域的栅格的航迹进行时间同步航迹段计算,通过同步时间段的航迹来进行冲突检测。

4.1 实验场景设计

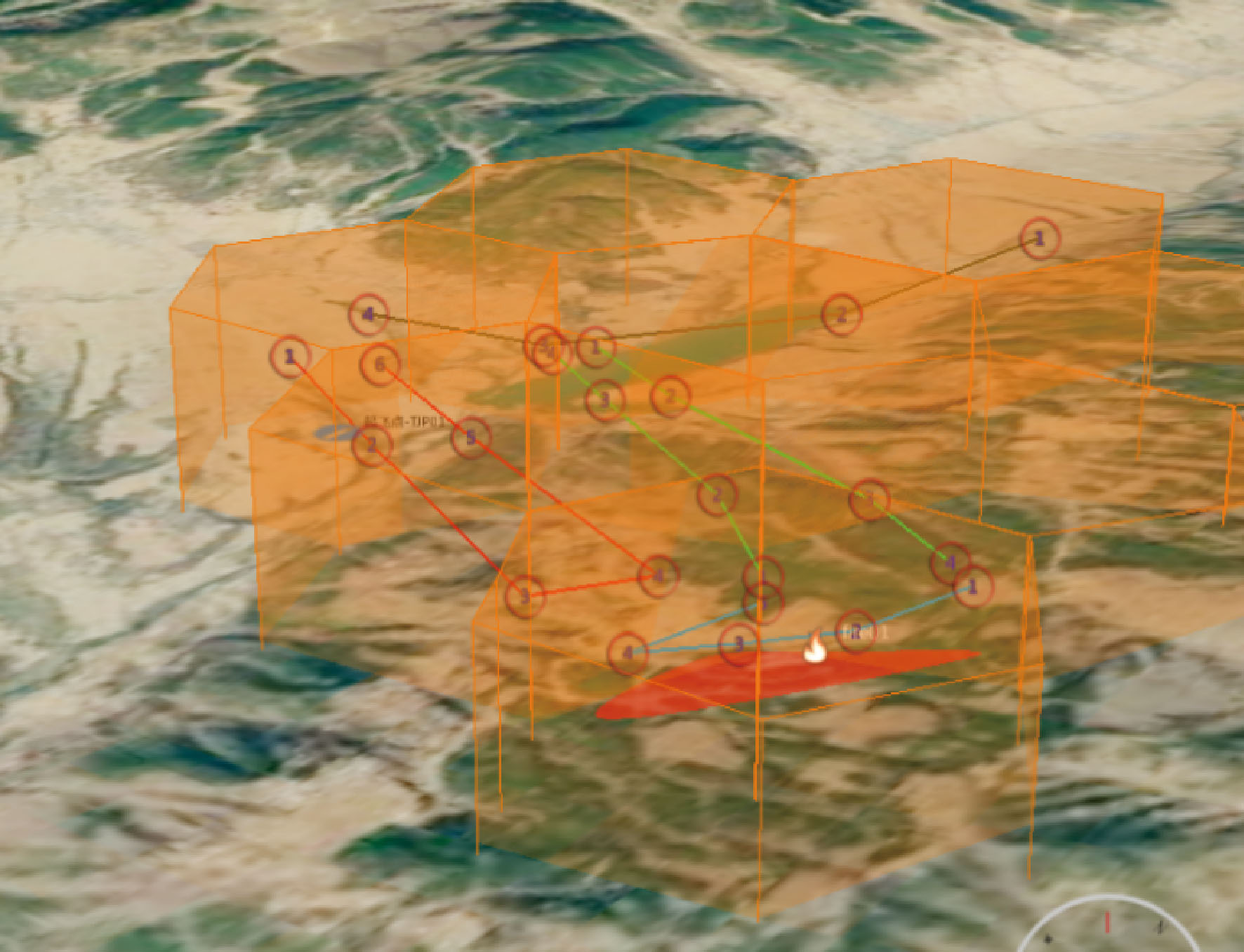

在相同的仿真实验场景下,本文中共设置9组实验,安全距离设置参照文献[14],每组实验对应一种任务调度方案,通用航空的数目为5,其中3架为直升机, 2架为无人机,由直升机执行吊桶灭火任务,无人机执行火场侦查任务,根据任务调度方案提供的各航空器的起始点和目标任务点以及任务时间,基于火场空域栅格模型为每个航空器规划航迹,空域栅格模型的栅格大小设置为100 m,栅格高度设置为50 m,火场空域的大小设置为3 km×5 km,设定水平冲突距离为100 m,垂直冲突距离为50 m,火场空域仿真环境如图3所示,表2为通用航空器参数。

4.2 结果分析

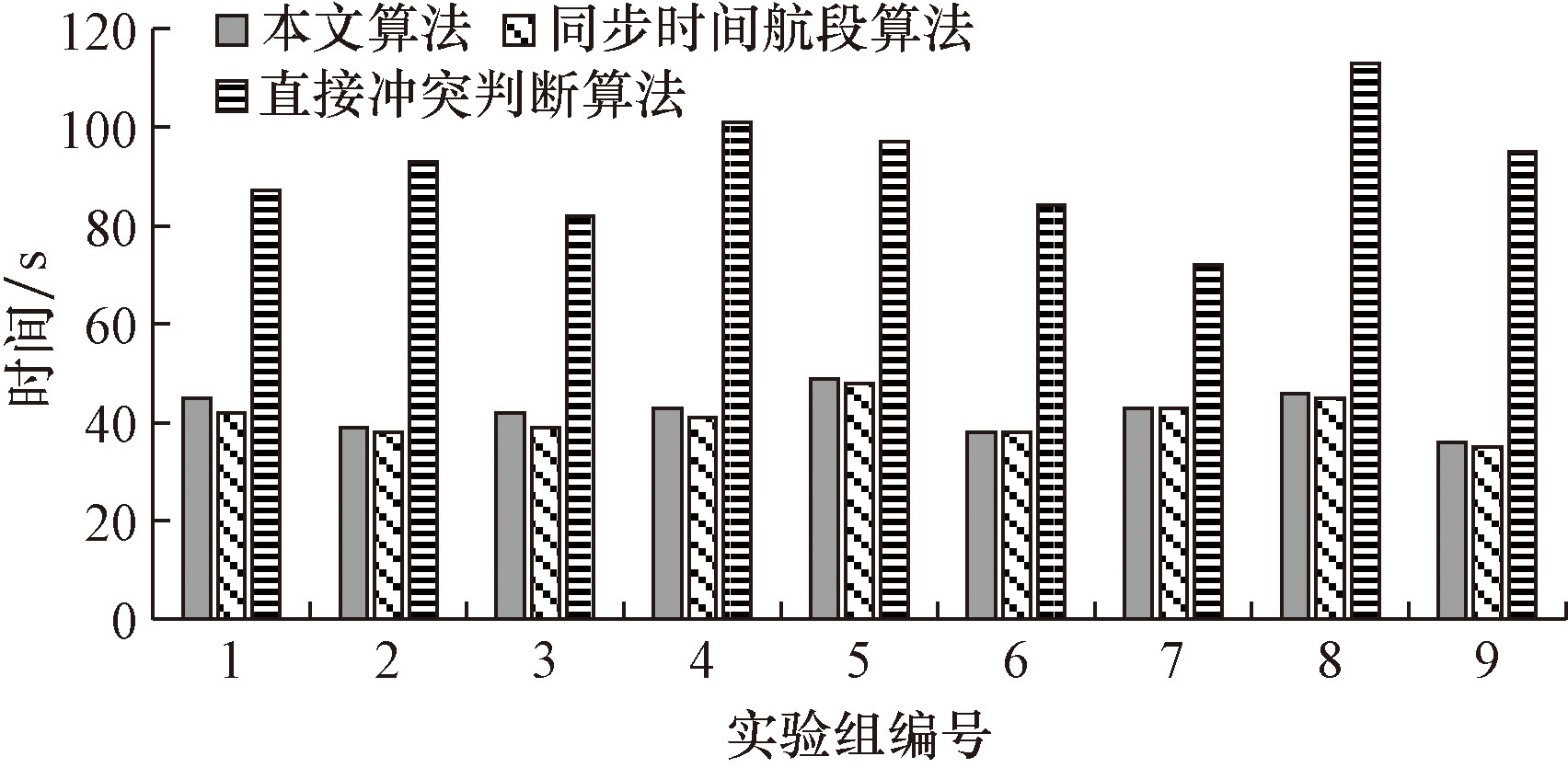

分别使用3种冲突判断算法进行检测计算,记录3种算法完成冲突检测所用时间如图4所示,并记录航迹冲突各项数据。

如图4所示,根据实验结果,本文算法完成冲突检测所需时间略大于时间同步航段算法,同步时间航段算法所花费的时间相较于本文算法平均减少了3.1%,直接冲突判断算法由于需要对每个航迹点组合进行冲突判断,计算所需时间远大于本文算法与同步时间航段算法,本文算法相较于直接冲突判断算法所花费的计算时间减少了53.8%。各实验组对应任务调度方案的航迹冲突次数如表3所示。

在完成航迹冲突检测计算后,将根据航迹冲突数据计算各实验组航迹冲突的风险评价指标,实验组9共存在5次航迹冲突,根据本文算法计算对应风险指标如表4所示。

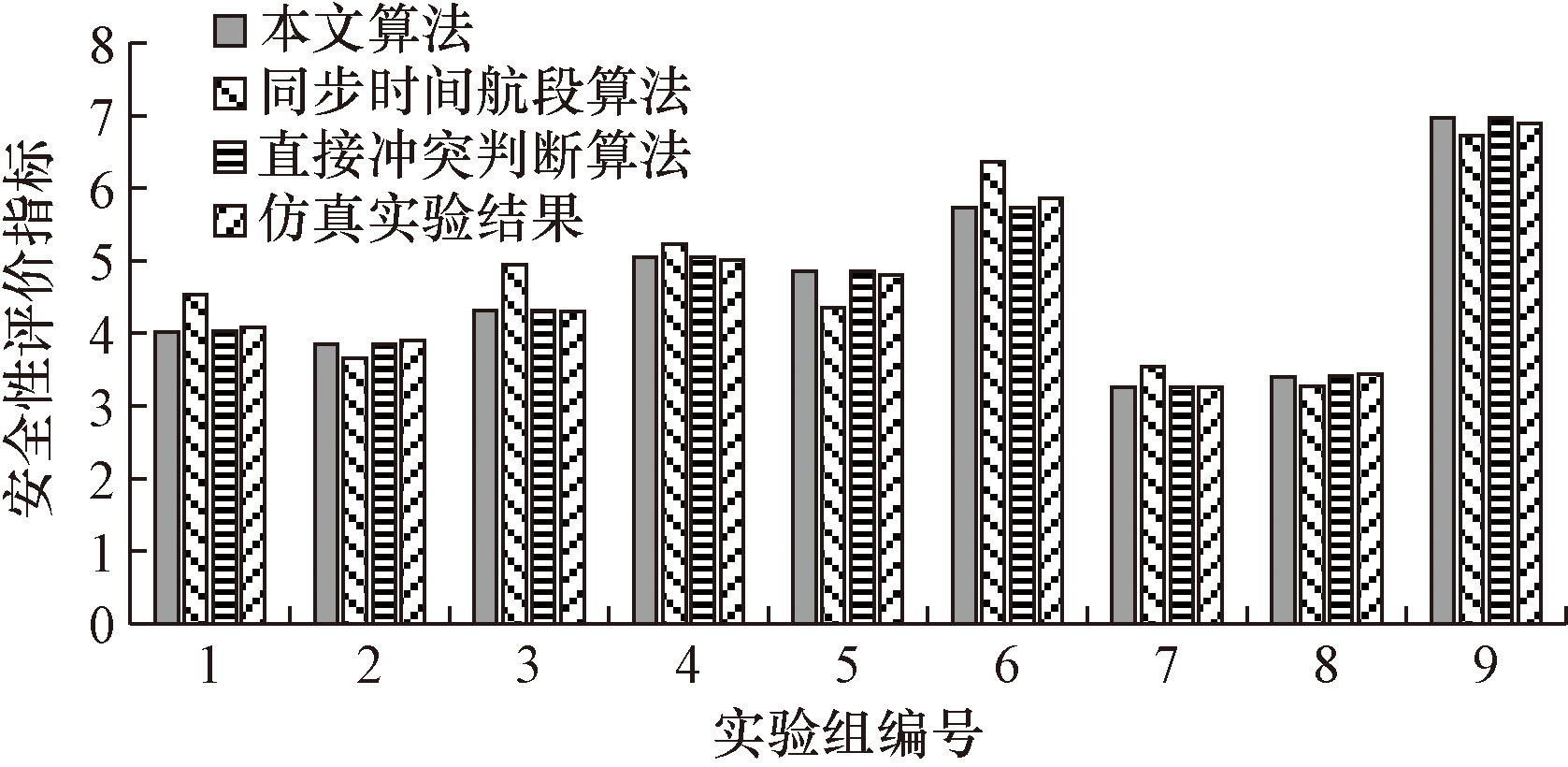

根据式(19)计算各实验组对应任务调度方案的安全性评价指标如图5所示,根据实验结果,本文算法计算得到的安全性评价指标与直接冲突判断算法基本相同,本文算法与仿真实验结果相比,平均偏差率均为1.1%,而同步时间航段算法由于在计算过程中过度简化,得到的安全性评价指标与仿真实验结果相比,与仿真实验结果的平均偏差率达到7.8%,准确率较于本文算法降低了6.7%,与仿真实验结果偏差较大。

实验组9所对应任务调度方案安全性评价指标最高,说明实验组9所对应的任务调度方案最佳,能够有效地降低现场指挥员及通用航空器驾驶员的工作压力。

5 结论

收起

(1)针对基于火场空域栅格的通航救援任务调度方案,提出基于航迹冲突检测的任务调度方案安全性评估方法。

(2)通过对组成航迹的航迹点进行冲突过滤,排除不可能产生航迹冲突的航迹点组合,大幅提高计算效率。

(3)对于存在冲突可能的航迹点组合进行空间三维的航线段冲突验证,相较于文献[12]提出的时空同步高效航线检测方法,本文算法所用时间增加了3.1%,但的准确率提高了6.7%。

(4)仿真结果表明该方法能够高效快速检测火场环境下通用航空器的航迹冲突,评估任务调度方案的安全性,为森林火灾现场的指挥员和飞行员提供有效的决策支持。

基金

收起

四川省科技计划(2021YFS0319)
中央高校基本科研业务费专项(PHD2023-042)
民航火灾科学与安全工程四川省重点实验室自主项目(MZ2024JB01)

参考文献

收起

文献

收起

参考文献引证文献

排序方式：

[1]

朱新平, 瞿菁菁, 徐川. 森林火灾救援空地一体化指挥体系设计[J]. 消防科学与术, 2022, 41(9): 1287-1290.

Zhu

Xinping

, Qu

Jingjing

, Xu

Chuan

. Design of an integrated command system for forest fire rescue[J]. Fire Science and Technology, 2022, 41(9): 1287-1290.

[2]

陈晓波, 宋万忠, 杨红雨. 具有多航路点的多机中期冲突探测算法[J]. 计算机工程与设计, 2010, 31(12): 2807-2810.

Chen

Xiaobo

, Song

Wanzhong

, Yang

Hongyu

. Multi aircraft mid-term conflict detection algorithm with multiple waypoints [ J ]. Computer Engineering and Design, 2010, 31(12): 2807-2810.

[3]

张翔宇, 张洪海, 邱启伦. 基于Agent复杂低空飞行行为建模与仿真[J]. 航空计算技术, 2016, 46(1): 40-43.

Zhang

Xiangyu

, Zhang

Honghai

, Qiu

Qilun

. Modeling and simulation of complex low altitude flight behavior based on agent[J]. Aviation Computing Technology, 2016, 46(1): 40-43.

[4]

张洪海, 邱启伦, 王中叶, 等. 复杂低空混合飞行态势安全特性研究[J]. 交通运输系统工程与信息, 2016, 16(5): 212-218, 226.

Zhang

Honghai

, Qiu

Qilun

, Wang

Zhongye

, et al. Study on safety characteristics of complex low altitude hybrid flight situation[J]. Transportation System Engineering and Information, 2016, 16(5): 212-218, 226.

[5]

Shen

X Y

, Zhou

, Cao

, et al. A free flight conflict detection algorithm of low-altitude airspace based on conflict probability[J]. Electronics Optics & Control, 2014(6): 43-47.

[6]

Wang

, Zhang

X J

, Han

. System simulation of general aviation airborne conflict detection and resolution[J]. Advanced Materials Research, 2013(5): 816-817.

[7]

Abeywickrama

H V

, Jayawickrama

B A

, He

, et al. 17th

International Symposium on Communications and Information Technologies

( ISCIT).Algorithm for energy efficient inter-UAV collision avoidance[C]// Cairns: IEEE, 2017: 8261200.

[8]

, Zhang

, Yu

. An advanced sense and collision avoidance strategy for unmanned aerial vehicles in landing phase[J]. IEEE Aerospace & Electronic Systems Magazine, 2016, 31(9): 40-52.

[9]

王世锦, 隋东. 低空空域飞行冲突风险研究[J]. 西南交通大学学报, 2010, 45(1): 116-123.

Wang

Shijin

, Sui

Dong

. Research on conflict risk in low altitude airspace flight[J]. Journal of Southwest Jiaotong University, 2010, 45(1): 116-123.

[10]

瞿菁菁, 朱新平, 徐川. 面向森林火灾的通航抢险飞行空域栅格化建模[J]. 科学技术与工程, 2023, 23(14): 6271-6277.

Jingjing

, Zhu

Xinping

, Xu

Chuan

. Grid modeling of aviation rescue flight for forest fires[J]. Science Technology and Engineering, 2023, 23(14): 6271-6277.

[11]

瞿菁菁. 复杂低空环境下通航救灾飞行3D航迹规划[D]. 广汉: 中国民用航空飞行学院, 2023.

Jingjing

. 3D flight path planning for navigation and disaster relief flights in complex low altitude environments[D]. Guanghan: China Civil Aviation Flight Academy, 2023.

[12]

黄晶晶, 张洪海, 祝前进, 等. 复杂低空飞行安全态势评估指标研究[J]. 武汉理工大学学报(交通科学与工程版), 2019, 43(6): 1038-1045.

Huang

Jingjing

, Zhang

Honghai

, Zhu

Qianjin

, et al. Research on evaluation indicators for complex low altitude flight safety situation[J]. Journal of Wuhan University of Technology(Transportation Science and Engineering Edition), 2019, 43(6): 1038-1045.

[13]

董晶, 刘云龙. 一种时空同步高效航线冲突检测方法[J]. 中国电子科学研究院学报, 2020, 15(11): 1080-1085.

Dong

Jing

, Liu

Yunlong

. A spatiotemporal synchronous and efficient route conflict detection method[J]. Journal of the Chinese Academy of Electronic Sciences, 2020, 15(11): 1080-1085.

[14]

山东省航空应急救援中心.森林航空消防直升机吊桶灭火操作规程: DB37/T 4562—2022[S]. 济南: 山东省市场监督管理局, 2022.

Shandong Provincial Aviation Emergency Rescue Center.Forest aviation fire helicopter bucket fire extinguishing operation regulations: DB 37/T 4562—2022 [S]. Jinan: Shandong Provincial Market Supervision Administration, 2022.

2025年第25卷第3期

PDF下载

504

218

引用本文

BibTeX

文章信息

doi: 10.12404/j.issn.1671-1815.2309280

接收时间：2023-11-25
首发时间：2025-07-29
出版时间：2025-01-28

补充材料

相关文章

文章信息

作者

出版历史

收稿日期：2023-11-25
修回日期：2024-06-24

基金

四川省科技计划(2021YFS0319)

中央高校基本科研业务费专项(PHD2023-042)

民航火灾科学与安全工程四川省重点实验室自主项目(MZ2024JB01)

作者信息

中国民用航空飞行学院空中交通管理学院, 广汉 618307

通讯作者:

^* 朱新平(1983—),男,汉族,湖南常德人,教授,博士。研究方向:航空安全、复杂空域管控。E-mail:zhu408@163.com。

参考文献

分享链接

https://castjournals.cast.org.cn/joweb/kxjsygc/CN/10.12404/j.issn.1671-1815.2309280

分享至

全文二维码

扫描看全文

引用本文

BibTeX

本文的引用情况

2种不同金属材料的力学参数

科 Family	属数 Number of genus	种数 Number of species	占总种数比例 Percentage of total species (%)	属 Genus	种数 Number of species	占总种数比例 Percentage of total species (%)
鹅膏菌科Amanitaceae	2	11	5.26	鹅膏菌属 Amanita	10	4.78
小菇科 Mycenaceae	2	12	5.74	丝盖伞属 Inocybe	5	2.39
多孔菌科 Polyporaceae	8	14	6.70	蜡蘑属 Laccaria	5	2.39
红菇科 Russulaceae	3	23	11.00	小皮伞属 Marasmius	6	2.87
				小菇属 Mycena	11	5.26
				光柄菇属 Pluteus	5	2.39
				红菇属 Russula	17	8.13
				栓菌属 Trametes	5	2.39

关闭全屏

BibTeX
EndNote
RefWorks
TxT

任务标号	任务开始时刻	任务结束时刻	任务类型	执飞机型
1	t_1S	t_1E	灭火	直升机H₁
2	t_2S	t_2E	灭火	直升机H₂
3	t_3S	t_3E	侦查	无人机U₁
4	t_4S	t_4E	灭火	直升机H₃
︙	︙	︙	︙	︙

任务标号

任务开始时刻

任务结束时刻

任务类型

执飞机型

t_1S

t_1E

灭火

直升机H₁

t_2S

t_2E

灭火

直升机H₂

t_3S

t_3E

侦查

无人机U₁

t_4S

t_4E

灭火

直升机H₃

︙

编号	类型	平飞速度/ (km·h^-1)	转弯速度/ (km·h^-1)	洒水速度/ (km·h^-1)
1	直升机	120	100	90
2	直升机	120	100	90
3	直升机	120	100	90
4	无人机	80	60	—
5	无人机	80	60	—

编号

类型

平飞速度/
(km·h^-1)

转弯速度/
(km·h^-1)

洒水速度/
(km·h^-1)

直升机

120

100

直升机

120

100

直升机

120

100

无人机

—

无人机

—

实验组编号	任务调度方案用时/min	航迹冲突次数
1	120	8
2	116	7
3	122	8
4	120	6
5	114	7
6	116	7
7	114	9
8	120	8
9	118	5

实验组编号

任务调度方案用时/min

航迹冲突次数

120

116

122

120

114

116

114

120

118

冲突序号	冲突风险强度	相对冲突速度/ (km·h^-1)	冲突类型因子λ	冲突位置因子ω
1	0.859	91.7	1.0	1.5
2	0.184	174.4	1.0	1.0
3	0.760	207.8	1.5	1.0
4	0.723	138.6	0.5	1.0
5	0.429	140.0	1.0	1.5

冲突序号

冲突风险
强度

相对冲突速度/
(km·h^-1)

冲突类型
因子λ

冲突位置
因子ω

0.859

91.7

1.0

1.5

0.184

174.4

1.0

0.760

207.8

1.5

1.0

0.723

138.6

0.5

1.0

0.429

140.0

1.0

1.5
